MODE D'EMPLOI S22E450F SAMSUNG

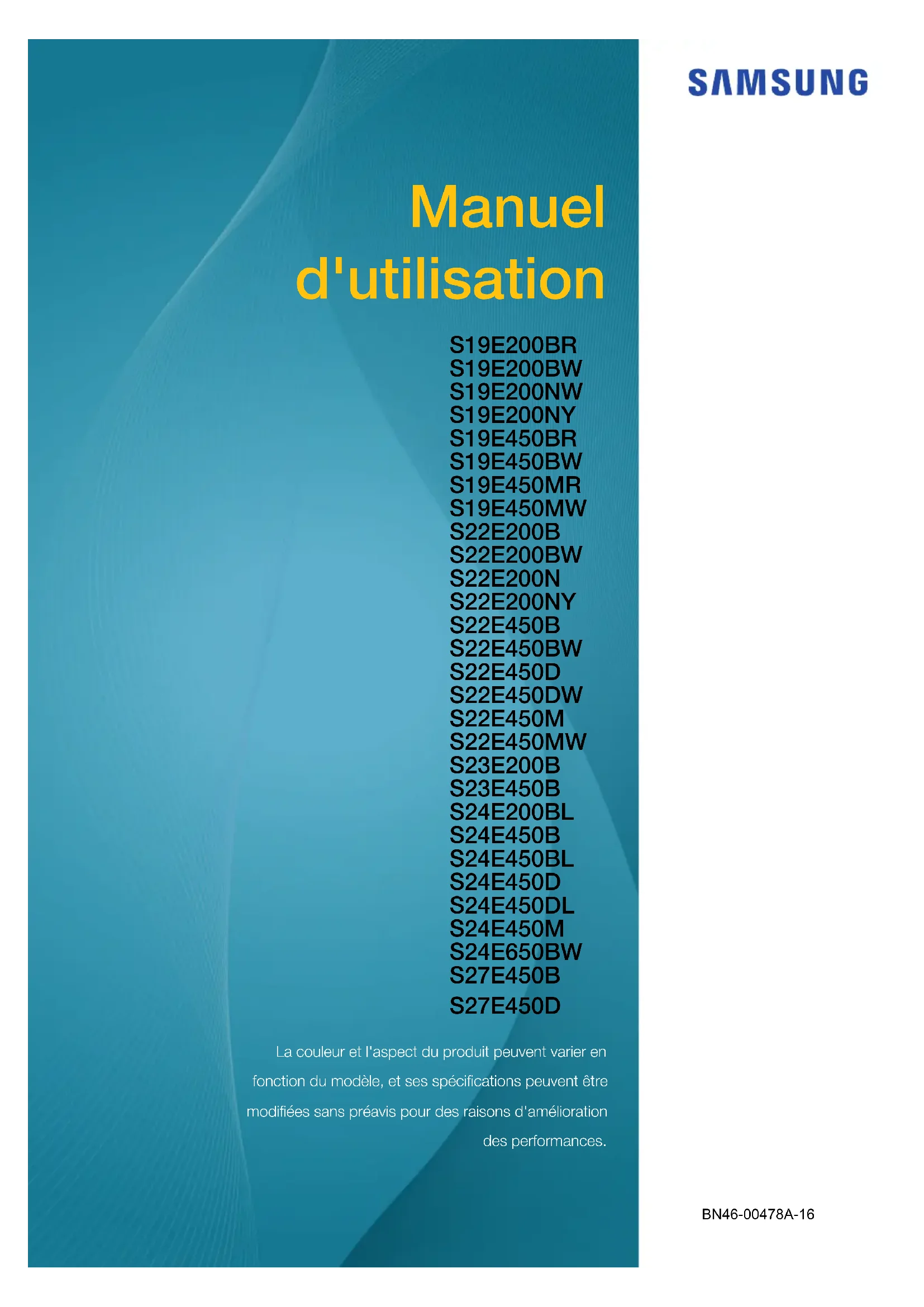

Manuel d'utilisation S19E200BR S19E200BW S19E200NW S19E200NY S19E450BR S19E450BW S19E450MR S19E450MW S22E200B S22E200BW S22E200N S22E200NY S22E450B S22E450BW S22E450D S22E450DW S22E450M S22E450MW S23E200B S23E450B S24E200BL S24E450B S24E450BL S24E450D S24E450DL S24E450M S24E650BW S27E450B S27E450D La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances. BN46-00478A-16Table des matières

PRODUIT 8 Copyright 8 Icônes utilisées dans ce guide 9 Nettoyage 10 Sécurisation de l'espace d'installation 10 Précautions de stockage 11 Consignes de sécurité 11 Symboles 12 Électricité et sécurité 13 Installation 15 Fonctionnement 20 Position appropriée lors de l'utilisation du produit PRÉPARATIFS 21 Vérification des composants 21 Vérification des composants 23 Pièces 23 Boutons frontaux (Série SE200) 25 Boutons frontaux (S**E450B*, S**E650B*) 27 Boutons frontaux (S**E450M*) 29 Boutons frontaux (S**E450D*) 31 Face arrière (Série SE200) 32 Face arrière (S**E450B*, S**E650B*) 33 Face arrière (S**E450M*) 34 Face arrière (S**E450D*) 35 Vue latérale droite (S**E450D*)Table des matières Table des matières

36 Installation 36 Fixation du socle (Série SE200) 37 Fixation du socle (Série SE450, SE650) 38 Démontage du pied (Série SE200) 39 Réglage de l'inclinaison du produit (Série SE200) 40 Ajustement de l'inclinaison et de la hauteur du produit (Série SE450, SE650) 41 Rotation de l'écran (Série SE450, SE650) 42 Installation d'un support mural ou de bureau 45 Verrou antivol CONNEXION ET UTILISATION D'UN

46 Avant toute connexion 46 Points à vérifier avant la connexion 47 Connexion et utilisation d'un ordinateur 47 Connexion à un PC 52 Branchement de l'alimentation 56 Installation de pilote 57 Définition de la résolution optimale CONFIGURATION D'ÉCRAN 58 Luminosité 58 Configuration de la Luminosité 59 Contraste 59 Configuration du Contraste 60 Netteté 60 Configuration de la Netteté 61 Mode Protection 61 Configuration du Mode Protection 62 Mode Jeu 62 Configuration du Mode Jeu 63 SAMSUNG MAGIC Bright 63 Configuration de SAMSUNG MAGIC BrightTable des matières Table des matières

64 SAMSUNG MAGIC Angle (sauf pour les modèles S19E200NY / S22E200NY / S24E650BW) 64 Configuration de SAMSUNG MAGIC Angle 66 SAMSUNG MAGIC Upscale 66 Configuration de SAMSUNG MAGIC Upscale 67 Taille d'image (sauf pour les modèles S19E200BR / S19E450BR / S19E450MR) 67 Changement de Taille d'image 69 Temps de réponse (S24E650BW) 69 Configuration du Temps de réponse 70 Position H et Position V 70 Configuration des fonctions Position H et Position V 71 Régl. de base 71 Ajustement de Régl. de base 72 Régl. précis 72 Ajustement de Régl. précis

L'ÉCRAN 78 Langue 78 Changement de Langue 79 Menu Position H et Menu Position V 79 Configuration des fonctions Menu Position H et Menu Position V 80 Aff. heure 80 Configuration d'Aff. heure 81 Transparence 81 Modification de la Transparence CONFIGURATION ET RÉINITIALISATION 82 Réinitialiser tout 82 Initialisation des paramètres (Réinitialiser tout) 83 Eco. intelligente 83 Configuration d'Eco. intelligente 84 Minuterie OFF (S19E200NW / S19E200NY / S22E200N /S22E200NY) 84 Configuration de la fonction Minuterie OFF 85 Configuration de Désactiver dans 86 Minuterie OFF Plus (sauf pour les modèles S19E200NW / S19E200NY / S22E200N / S22E200NY) 86 Configuration de la fonction Minuterie OFF 88 Configuration de Minuteur Eco 90 Mode PC/AV (sauf pour les modèles S19E200NW / S19E200NY / S22E200N / S22E200NY) 90 Configuration du Mode PC/AV 92 Tch Nombre répét. 92 Configuration de Tch Nombre répét. 93 Détection source (sauf pour les modèles S19E200NW / S19E200NY / S22E200N / S22E200NY) 93 Configuration de Détection sourceTable des matières Table des matières

AUTRES 94 INFORMATIONS 94 Affichage des INFORMATIONS 95 Configuration de la Luminosité, du Contraste et de la Netteté à partir de l'écran initial 96 Configuration du Volume sur l’écran initial INSTALLATION DU LOGICIEL 97 MultiScreen 97 Installation du logiciel 98 Désinstallation du logiciel GUIDE DE DÉPANNAGE 99 Exigences préalables à tout contact avec le service clientèle de Samsung 99 Test du produit 99 Vérification de la résolution et de la fréquence 99 Vérifiez les éléments suivants : 102 Questions-réponses CARACTÉRISTIQUES TECHNIQUES 104 Généralités (S19E200NY / S19E200NW) 106 Généralités (S19E200BW / S19E200BR) 108 Généralités (S22E200NY) 110 Généralités (S22E200B / S22E200N / S22E200BW) 112 Généralités (S23E200B / S24E200BL) 114 Généralités (S19E450BW / S19E450MW / S19E450BR / S19E450MR) 116 Généralités (S22E450B / S22E450M / S22E450D) 118 Généralités (S22E450BW / S22E450MW / S22E450DW) 120 Généralités (S23E450B)Table des matières Table des matières

122 Généralités (S24E450BL / S24E450DL) 124 Généralités (S24E450B / S24E450M / S24E450D) 126 Généralités (S24E650BW) 128 Généralités (S27E450B / S27E450D) 130 Économiseur d'énergie 134 Tableau des modes de signal standard

ANNEXE 142 Prise en charge des frais de service

(imputables aux clients) 142 Produit non défectueux 142 Dommage provoqué par le client 143 Autres cas 144 Mise au rebut appropriée 144 Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) 144 Extended warranty 145 Terminologie INDEX8 Avant utilisation du produit Avant utilisation du produit Copyright Le contenu du présent guide est sujet à modification sans préavis à des fins d'amélioration de la qualité.© 2015 Samsung ElectronicsSamsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics.Microsoft, Windows et Windows NT sont des marques déposées de Microsoft Corporation.VESA, DPM et DDC sont des marques déposées du groupe Video Electronics Standards Association. Icônes utilisées dans ce guide Des frais d'administration peuvent vous être facturés si : (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut. (c.-à-d., si vous n'avez pas correctement lu le présent manuel d'utilisation). Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous.9 Avant utilisation du produit Avant utilisation du produit Nettoyage Procédez avec soin lors du nettoyage, car il est facile de rayer l'écran et l'extérieur des LCD perfectionnés. Respectez la procédure suivante lors du nettoyage.

1. Mettez hors tension le moniteur et l'ordinateur.

2. Débranchez le câble d'alimentation du moniteur.

Tenez le câble d'alimentation par la fiche et ne touchez pas le câble si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir.

3. Essuyez l'écran du moniteur à l'aide d'un chiffon propre, doux et sec.

N'appliquez aucun agent de nettoyage contenant de l'alcool, des solvants ou des tensioactifs sur le moniteur. Ne pulvérisez pas d'eau ou de détergent directement sur le produit.

4. Humidifiez un chiffon doux et sec avec de l'eau et essorez-le autant que

possible avant de nettoyer l'extérieur du moniteur.

5. Branchez le câble d'alimentation au produit après avoir nettoyé ce

6. Mettez sous tension le moniteur et l'ordinateur.

!10 Avant utilisation du produit Avant utilisation du produit Sécurisation de l'espace d'installation Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation du produit, veillez à conserver un espace équivalent ou supérieur à celui indiqué ci- dessous. L'aspect extérieur peut varier en fonction du produit. Précautions de stockage Si l'intérieur du moniteur doit être nettoyé, contactez le Centre de service clientèle Samsung. (Des frais de service seront facturés.) SE200 SE450, SE650

Avant utilisation du produit Avant utilisation du produit Consignes de sécurité Symboles Attention RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR Attention : POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS). L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE GÉRABLE PAR L'UTILISATEUR. CONFIEZ TOUT ENTRETIEN AU PERSONNEL QUALIFIÉ. Ce symbole indique la présence d'une tension élevée à l'intérieur. Il est dangereux d'établir un quelconque contact avec des pièces internes de ce produit. Ce symbole vous avertit qu'une documentation importante relative au fonctionnement et à la maintenance de ce produit a été fournie avec ce dernier. Avertissement Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies. Attention Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies. Les activités marquées de ce symbole sont interdites. Les instructions marquées de ce symbole doivent être suivies.12 Avant utilisation du produit Avant utilisation du produit Électricité et sécurité Les images suivantes servent uniquement de référence. Les situations réelles peuvent différer de celles illustrées ci-dessous. Avertissement N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche. Un choc électrique ou un incendie pourrait en résulter. Ne branchez pas trop de produits à la même prise de courant. La prise risquerait de surchauffer et de provoquer un incendie. Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. Insérez complètement la fiche pour qu'elle soit bien bloquée. Tout branchement instable peut provoquer un incendie. Branchez la fiche du câble d'alimentation à une prise à la terre. (Appareils isolés de type 1 uniquement.) Un choc électrique ou des dommages corporels pourrai(en)t survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. N'exercez pas de poids sur le câble d'alimentation à l'aide d'un objet lourd. Un câble d'alimentation endommagé peut provoquer un choc électrique ou un incendie. Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur. Un choc électrique ou un incendie pourrait en résulter. Retirez toute substance étrangère, telle que de la poussière, autour des broches et de la prise de courant à l'aide d'un chiffon sec. Ces substances pourraient provoquer un incendie.

!13 Avant utilisation du produit Avant utilisation du produit Attention Installation Avertissement Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. Le produit pourrait être endommagé par un choc électrique. N'utilisez pas le câble d'alimentation pour des produits autres que les produits autorisés fournis par Samsung. Un choc électrique ou un incendie pourrait en résulter. Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. En cas de problème dans le produit, débranchez le câble d'alimentation pour couper complètement l'alimentation du produit. Le bouton marche/arrêt ne permet pas de couper totalement l'alimentation du produit. Tenez la fiche quand vous débranchez le câble d'alimentation de la prise. Un choc électrique ou un incendie pourrait en résulter. Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près de sources de chaleur. Ces substances pourraient provoquer un incendie. Évitez d'installer le produit dans un espace étroit à mauvaise aération, comme une étagère ou un placard. De tels emplacements peuvent provoquer un incendie en raison d'une hausse de la température interne. Conservez le sac d'emballage plastique du produit hors de portée des enfants. Ces sacs présentent un risque d'étouffement.

!14 Avant utilisation du produit Avant utilisation du produit Attention N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.). Le produit pourrait tomber et se casser ou provoquer des blessures. L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie. N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée. Un choc électrique ou un incendie pourrait en résulter. N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four. La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher. N'installez pas le produit à portée de jeunes enfants. Le produit pourrait tomber et blesser des enfants. Les huiles comestibles (telles que l'huile de soja) peuvent endommager ou déformer le produit. Conservez le produit à l'écart de toute pollution par les huiles. De même, n'installez pas le produit dans la cuisine ni a proximité d'une cuisinière. Faites attention à ne pas faire tomber le produit quand vous le déplacez. Toute chute pourrait provoquer une défaillance du produit ou des blessures. Ne posez pas le produit sur sa face avant. L'écran pourrait être endommagé. Si vous installez le produit sur un meuble ou une étagère, assurez-vous que le bord inférieur de la face avant du produit ne dépasse pas. Le produit pourrait tomber et se casser ou provoquer des blessures. N'installez le produit que sur des meubles ou étagères de taille adéquate.

!15 Avant utilisation du produit Avant utilisation du produit Fonctionnement Avertissement Posez le produit avec soin. Le produit pourrait tomber et se casser ou provoquer des blessures. Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances. Assurez-vous de bien consulter le Centre de service clientèle Samsung avant installation si vous voulez installer le produit dans ce type d'endroit. Une tension élevée circule dans le produit. N'essayez pas de démonter, réparer ou modifier le produit par vous-même. Un choc électrique ou un incendie pourrait en résulter. Contactez le Centre de service clientèle Samsung pour toute réparation. Pour déplacer le produit, commencez par déconnecter tous les câbles, câble d’alimentation inclus. Dans le cas contraire, le câble d'alimentation pourrait être endommagé et un incendie ou un choc électrique pourrait en résulter. Si le produit génère un son étrange, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung. Un choc électrique ou un incendie pourrait en résulter. Ne laissez pas les enfants se pendre au produit ou grimper dessus. Le produit pourrait tomber et vos enfants se blesser superficiellement ou gravement. En cas de chute du produit ou d'endommagement de l'extérieur, mettez le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung. Un choc électrique ou un incendie pourrait en résulter.

!16 Avant utilisation du produit Avant utilisation du produit Ne posez pas d'objet lourd, de jouet ou de bonbons sur le produit. Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre le jouet ou les bonbons, pouvant provoquer de graves blessures. En cas d'orage ou d'éclairs, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation. Un choc électrique ou un incendie pourrait en résulter. Ne faites pas tomber d'objets sur le produit et ne générez aucun impact. Un choc électrique ou un incendie pourrait en résulter. Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Le câble d'alimentation pourrait être endommagé et une défaillance du produit, un incendie ou un choc électrique pourrait en résulter. En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone. Des étincelles peuvent provoquer une explosion ou un incendie. Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Le câble d'alimentation pourrait être endommagé et une défaillance du produit, un incendie ou un choc électrique pourrait en résulter. N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit. Une explosion ou un incendie pourrait en résulter. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. Cela pourrait provoquer un incendie en raison d'une hausse de la température interne.

GAS !17 Avant utilisation du produit Avant utilisation du produit Attention N'insérez pas d'objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objet inflammable (papier, allumette, etc.) dans la ventilation ou les ports du produit. Si de l'eau ou toute autre substance étrangère pénètre dans le produit, mettez bien le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung. Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit. Si de l'eau ou toute autre substance étrangère pénètre dans le produit, mettez bien le produit hors tension, débranchez le câble d'alimentation et contactez le Centre de service clientèle Samsung. Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter. Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. Si vous ne pensez pas utiliser le produit pendant une longue période, activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile. Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.). Un incendie pourrait être provoqué par de la poussière accumulée, une surchauffe, un choc électrique ou une fuite électrique. Appliquez la résolution et la fréquence conseillées au produit. Dans le cas contraire, votre vue pourrait se détériorer. Ne mettez pas ensemble plusieurs adaptateurs d'alimentation CC. Ces substances pourraient provoquer un incendie. Retirez le sac plastique de l'adaptateur d'alimentation CC avant de l'utiliser. Ces substances pourraient provoquer un incendie.

!18 Avant utilisation du produit Avant utilisation du produit Ne laissez pas d'eau entrer dans l'adaptateur d'alimentation CC et ne le mouillez pas. Un choc électrique ou un incendie pourrait en résulter. Évitez d'utiliser le produit en extérieur, où il peut être exposé à la pluie ou à la neige. Faites bien attention à ne pas mouiller l'adaptateur d'alimentation CC quand vous lavez le sol. Ne placez pas l'adaptateur d'alimentation CC à proximité d'appareils de chauffage. Ces substances pourraient provoquer un incendie. Conservez l'adaptateur d'alimentation CC dans une zone bien aérée. Si vous placez l'adaptateur CA/CC de sorte qu'il est accroché avec le cordon d'alimention vers le haut, de l'eau ou d'autres substances étrangères pourraient entrer dans l'adaptateur et provoquer un dysfonctionnement dans celui-ci. Assurez-vous de reposer l'adaptateur CA/CC à plat sur une table ou sur le sol. Regarder l'écran de trop près pendant une longue période peut altérer votre vue. Ne tenez pas le moniteur à l'envers et ne le déplacez pas en le tenant par le support. Le produit pourrait tomber et se casser ou provoquer des blessures. N'utilisez pas d'humidificateurs ou de fours à proximité du produit. Un choc électrique ou un incendie pourrait en résulter. Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du produit. Votre fatigue oculaire en sera atténuée. Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud.

!19 Avant utilisation du produit Avant utilisation du produit Stockez les petits accessoires utilisés avec le produit hors de portée des enfants. Faites preuve de prudence lorsque vous réglez l'angle du produit ou la hauteur du support. Les enfants pourraient en effet se coincer les doigts ou les mains et se blesser. Si vous penchez trop fortement le produit, il pourrait tomber et blesser quelqu'un. Ne placez pas d'objets lourds sur le produit. Il pourrait en résulter une défaillance du produit ou des blessures. Lorsque vous utilisez un casque ou des écouteurs, ne réglez pas le volume sur un niveau trop élevé. Vous risqueriez de souffrir de troubles de l'audition.

!20 Avant utilisation du produit Avant utilisation du produit Position appropriée lors de l'utilisation du produit Utilisez le produit en adoptant la position suivante : Redressez votre dos. Gardez une distance de 45-50 cm entre vos yeux et l'écran, et regardez légèrement vers le bas en direction de l'écran. Gardez vos yeux directement en face de l'écran. Ajustez l'angle pour que la lumière ne se reflète pas sur l'écran. Gardez vos avant-bras perpendiculaires à la partie supérieure de vos bras et au même niveau que le dos de vos mains. Gardez vos épaules à un angle à peu près droit. Réglez la hauteur du produit pour pouvoir garder vos genoux pliés à 90 degrés ou plus, vos talons posés au sol et vos bras plus bas que votre cœur.21 1 Préparatifs

1.1 Vérification des composants

1.1.1 Vérification des composants

En cas d'élément manquant, contactez le vendeur auprès duquel vous avez acheté le produit. Les représentations peuvent ne pas correspondre aux composants. ComposantsGuide de configuration rapideCarte de garantie (Non disponible dans certains pays)Guide réglementaire (en option)Manuel d'utilisation(en option)Câble d'alimentationCâble D-SUB(en option)Câble D-SUB(en option)Câble DVI(en option)Câble DVI(en option)Câble HDMI-DVI(en option)Câble DP(en option)Câble stéréoPour les modèles S**E450M*(en option)22 Préparatifs

1 Préparatifs Les composants peuvent être différents suivant la région. Câble USB (en option) Support de base Pour le modèle SE200 (en option) Support de base Pour le modèle SE450, Pour le modèle SE650 (en option) Support de base Pour le modèle SE450 (Applicable uniquement pour les modèles de socle qui disposent de ports USB.) (en option) Connecteur de support Pour le modèle SE200 (en option) Connecteur de support Pour le modèle SE450, Pour le modèle SE650 (en option)23 Préparatifs

1.2.1 Boutons frontaux (Série SE200)

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Icônes Description Ouvrez ou fermez le menu d'affichage à l'écran (OSD), ou revenez au dernier menu. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer : Pour verrouiller les menus à l'écran , appuyez sur le bouton [ ] pendant dix secondes. Désactiver : Pour déverrouiller les menus à l'écran, appuyez sur le bouton [ ] pendant 10 secondes. Si les menus à l'écran sont verrouillés, Les paramètres Luminosité et Contraste peuvent être réglés. La fonction Mode Protection est disponible. Le paramètre INFORMATIONS peut être affiché. La fonction Mode Protection peut être utilisée en appuyant sur le bouton [ ]. (La fonction Mode Protection est disponible même si les menus à l'écran sont verrouillés.) Appuyez sur [ ] pour activer ou désactiver la fonction Mode Protection.Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible. IMAGE Luminosité, Mode Jeu, Bright, Angle COULEUR CONF. ET REINIT. Eco. intelligente Guide des touches EYE SAVERMENU SOURCE AUTO EYE SAVERMENU SOURCE AUTO MENU MENU

1 Préparatifs Passez au menu supérieur ou inférieur ou réglez la valeur d'une option sur le menu OSD. Ce bouton permet de contrôler la luminosité, le contraste et la netteté de l’écran. Permet de confirmer une sélection de menu. Si vous appuyez sur le bouton [ ] quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Analogique/DVI). Si vous mettez le produit sous tension ou modifiez la source d'entrée en appuyant sur le bouton [ ], un message indiquant la source d'entrée modifiée apparaîtra dans le coin supérieur gauche de l'écran. Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Appuyez sur le bouton [ ] pour régler automatiquement les paramètres de l'écran. Si vous modifiez la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée. Cette fonction n'est disponible qu'en mode Analogique. Mettre l'écran sous et hors tension. Guide des touches Quand vous appuyez sur un bouton de contrôle sur le produit, le guide des touches s'affiche avant que le menu à l'écran s'ouvre. (Le guide présente la fonction du bouton utilisé.) Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton correspondant. Le guide des touches peut varier selon la fonction ou le modèle du produit. Référez-vous au produit utilisé. Icônes Description AUTO AUTO25 Préparatifs

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Icônes Description Ouvrez ou fermez le menu d'affichage à l'écran (OSD), ou revenez au dernier menu. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer : Pour verrouiller les menus à l'écran , appuyez sur le bouton [ ] pendant dix secondes. Désactiver : Pour déverrouiller les menus à l'écran, appuyez sur le bouton [ ] pendant 10 secondes. Si les menus à l'écran sont verrouillés, Les paramètres Luminosité et Contraste peuvent être réglés. La fonction Mode Protection est disponible. Le paramètre INFORMATIONS peut être affiché. La fonction Mode Protection peut être utilisée en appuyant sur le bouton [ ]. (La fonction Mode Protection est disponible même si les menus à l'écran sont verrouillés.) Appuyez sur [ ] pour activer ou désactiver la fonction Mode Protection. Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible. IMAGE Luminosité, Mode Jeu, Bright, Angle COULEUR CONF. ET REINIT. Eco. intelligente Passez au menu supérieur ou inférieur ou réglez la valeur d'une option sur le menu OSD. Guide des touches EYE SAVERMENU SOURCE AUTO MENU MENU

1 Préparatifs Ce bouton permet de contrôler la luminosité, le contraste et la netteté de l’écran. Permet de confirmer une sélection de menu. Si vous appuyez sur le bouton [ ] quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Analogique/DVI). Si vous mettez le produit sous tension ou modifiez la source d'entrée en appuyant sur le bouton [ ], un message indiquant la source d'entrée modifiée apparaîtra dans le coin supérieur gauche de l'écran. Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Appuyez sur le bouton [ ] pour régler automatiquement les paramètres de l'écran. Si vous modifiez la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée. Cette fonction n'est disponible qu'en mode Analogique. Mettre l'écran sous et hors tension. Guide des touches Quand vous appuyez sur un bouton de contrôle sur le produit, le guide des touches s'affiche avant que le menu à l'écran s'ouvre. (Le guide présente la fonction du bouton utilisé.) Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton correspondant. Le guide des touches peut varier selon la fonction ou le modèle du produit. Référez-vous au produit utilisé. Icônes Description AUTO AUTO27 Préparatifs

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Icônes Description Ouvrez ou fermez le menu d'affichage à l'écran (OSD), ou revenez au dernier menu. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer : Pour verrouiller les menus à l'écran , appuyez sur le bouton [ ] pendant dix secondes. Désactiver : Pour déverrouiller les menus à l'écran, appuyez sur le bouton [ ] pendant 10 secondes. Si les menus à l'écran sont verrouillés, Les paramètres Luminosité et Contraste peuvent être réglés. La fonction Mode Protection est disponible. Le paramètre INFORMATIONS peut être affiché. La fonction Mode Protection peut être utilisée en appuyant sur le bouton [ ]. (La fonction Mode Protection est disponible même si les menus à l'écran sont verrouillés.) Appuyez sur [ ] pour activer ou désactiver la fonction Mode Protection. Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible. IMAGE Luminosité, Mode Jeu, Bright, Angle COULEUR CONF. ET REINIT. Eco. intelligente Passez au menu supérieur ou inférieur ou réglez la valeur d'une option sur le menu OSD. Guide des touchesEYESAVERMENU SOURCE AUTO EYE SAVERMENU SOURCE AUTO MENU MENU

1 Préparatifs Ce bouton permet de contrôler la luminosité et le contraste de l'écran. Le réglage du Volume n'est possible que si le câble approprié est branché au port [IN]. Permet de confirmer une sélection de menu. Si vous appuyez sur le bouton [ ] quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Analogique/DVI). Si vous mettez le produit sous tension ou modifiez la source d'entrée en appuyant sur le bouton [ ], un message indiquant la source d'entrée modifiée apparaîtra dans le coin supérieur gauche de l'écran. Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Appuyez sur le bouton [ ] pour régler automatiquement les paramètres de l'écran. Si vous modifiez la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée. Cette fonction n'est disponible qu'en mode Analogique. Mettre l'écran sous et hors tension. Guide des touches Quand vous appuyez sur un bouton de contrôle sur le produit, le guide des touches s'affiche avant que le menu à l'écran s'ouvre. (Le guide présente la fonction du bouton utilisé.) Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton correspondant. Le guide des touches peut varier selon la fonction ou le modèle du produit. Référez-vous au produit utilisé. Icônes Description AUTO AUTO29 Préparatifs

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Icônes Description Ouvrez ou fermez le menu d'affichage à l'écran (OSD), ou revenez au dernier menu. Verrouillage des menus à l'écran : conservez les paramètres actuels, ou verrouillez le contrôle de l'OSD pour empêcher toute modification involontaire des paramètres. Activer : Pour verrouiller les menus à l'écran , appuyez sur le bouton [ ] pendant dix secondes. Désactiver : Pour déverrouiller les menus à l'écran, appuyez sur le bouton [ ] pendant 10 secondes. Si les menus à l'écran sont verrouillés, Les paramètres Luminosité et Contraste peuvent être réglés. La fonction Mode Protection est disponible. Le paramètre INFORMATIONS peut être affiché. La fonction Mode Protection peut être utilisée en appuyant sur le bouton [ ]. (La fonction Mode Protection est disponible même si les menus à l'écran sont verrouillés.) Appuyez sur [ ] pour activer ou désactiver la fonction Mode Protection. Les éléments ci-dessous ne sont pas disponibles si la fonction Mode Protection est disponible. IMAGE Luminosité, Mode Jeu, Bright, Angle COULEUR CONF. ET REINIT. Eco. intelligente Passez au menu supérieur ou inférieur ou réglez la valeur d'une option sur le menu OSD. Guide des touches EYE SAVERMENU SOURCE AUTO MENU MENU

1 Préparatifs Ce bouton permet de contrôler la luminosité, le contraste et la netteté de l’écran. Permet de confirmer une sélection de menu. Si vous appuyez sur le bouton [ ] quand le menu OSD n'est pas affiché, la source d'entrée sera modifiée (Analogique/DVI/DisplayPort). Si vous mettez le produit sous tension ou modifiez la source d'entrée en appuyant sur le bouton [ ], un message indiquant la source d'entrée modifiée apparaîtra dans le coin supérieur gauche de l'écran. Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Appuyez sur le bouton [ ] pour régler automatiquement les paramètres de l'écran. Si vous modifiez la résolution dans les propriétés d'affichage, la fonction Réglage Automatique est activée. Cette fonction n'est disponible qu'en mode Analogique. Mettre l'écran sous et hors tension. Guide des touches Quand vous appuyez sur un bouton de contrôle sur le produit, le guide des touches s'affiche avant que le menu à l'écran s'ouvre. (Le guide présente la fonction du bouton utilisé.) Pour accéder au menu à l'écran alors que le guide est affiché, appuyez de nouveau sur le bouton correspondant. Le guide des touches peut varier selon la fonction ou le modèle du produit. Référez-vous au produit utilisé. Icônes Description AUTO AUTO31 Préparatifs

1.2.5 Face arrière (Série SE200)

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description Connexion à un ordinateur à l'aide d'un câble DVI. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). Permet le branchement à un PC via le câble D-SUB. Permet de se connecter à un appareil externe. Branchez le cordon d'alimentation de votre moniteur au port [POWER IN] situé à l'arrière de votre moniteur. DVI IN RGB INPOWER INPOWER INRGB INDVI IN RGB IN DVI IN

WER IN32 Préparatifs

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description Connexion à un ordinateur à l'aide d'un câble DVI. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). Permet le branchement à un PC via le câble D-SUB. Permet de se connecter à un appareil externe. Branchez le cordon d'alimentation de votre moniteur au port [POWER IN] situé à l'arrière de votre moniteur.

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description Connexion à un ordinateur à l'aide d'un câble DVI. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). Permet le branchement à un PC via le câble D-SUB. Connectez à un périphérique de sortie audio, par exemple un casque. Applicable uniquement pour les modèles qui disposent de haut-parleurs. Permet le branchement à une source d'entrée audio via un câble audio. Applicable uniquement pour les modèles qui disposent de haut-parleurs. Permet de se connecter à un appareil externe. Branchez le cordon d'alimentation de votre moniteur au port [POWER IN] situé à l'arrière de votre moniteur. DVI INRGB IN AUDIO IN/OUTPOWER INAUDIO IN/OUT OUT

OUT IN34 Préparatifs

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description Permet de se connecter à un ordinateur via un câble DP. Connexion à un ordinateur à l'aide d'un câble DVI. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). Permet le branchement à un PC via le câble D-SUB. Permet le branchement à un ordinateur via un câble USB. Ce port ne peut être relié qu'à un PC. Applicable uniquement pour les modèles de socle qui disposent de ports USB. Permet de se connecter à un appareil externe. Branchez le cordon d'alimentation de votre moniteur au port [POWER IN] situé à l'arrière de votre moniteur.

1.2.9 Vue latérale droite (S**E450D*)

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Port Description Permet le branchement à un périphérique source via un câble USB. Applicable uniquement pour les modèles de socle qui disposent de ports USB.36 Préparatifs

1.3.1 Fixation du socle (Série SE200)

Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas.

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Insérez le connecteur du pied dans le pied, dans le sens indiqué sur l'illustration.Vérifiez que le connecteur du pied est correctement branché.Tournez complètement la vis de connexion dans le bas du pied, de façon à ce qu'il soit solidement fixé.Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas.Soutenez le corps de l'appareil avec votre main comme le montre l'illustration.Poussez le pied monté dans le corps de l'appareil, dans le sens de la flèche, comme le montre l'illustration.- AttentionNe soulevez pas le produit à l'envers en le tenant par le socle.37 Préparatifs

Le démontage s'effectue dans l'ordre inverse du montage. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Étalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas. Ne retirez pas la tige tant que la fixation du socle est en cours. Insérez le support de base sur le socle dans la direction de la flèche. Fixez fermement la vis (à l'aide d'un tournevis ou d'une pièce de monnaie) au bas de la base- support. Une fois le socle installé, placez le produit en position verticale. Vous pouvez désormais retirer la tige et régler le socle. - Attention Ne soulevez pas le produit à l'envers en le tenant par le socle.38 Préparatifs

1.3.3 Démontage du pied (Série SE200)

L'aspect extérieur peut varier en fonction du produit. Posez un chiffon doux sur la table, afin de protéger l'appareil. Posez l'appareil sur le chiffon de telle façon que sa partie avant soit tournée vers le bas. Tout en maintenant le montant du support d'une main, tapez vers le bas avec le poing sur le haut du support en direction de la flèche pour l'enlever. Tournez la vis de connexion, en dessous du pied, afin de le détacher. Retirez le connecteur du pied en tirant dans le sens de la flèche, comme le montre l'illustration.39 Préparatifs

1.3.4 Réglage de l'inclinaison du produit (Série SE200)

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Vous pouvez régler l'inclinaison de votre moniteur. Tenez la partie supérieure du produit et réglez l'inclinaison avec prudence. -1° (-2°/+1°) - 20° (0°/+2°)40 Préparatifs

1.3.5 Ajustement de l'inclinaison et de la hauteur du produit (Série SE450,

SE650) La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pour régler la hauteur, supprimez l'épingle. L'inclinaison et la hauteur de l'écran peuvent être ajustées. Tenez la partie centrale supérieure du produit et ajustez doucement la hauteur. 19"-22" (sans port USB)0 (± 5 mm) - 100 mm (± 5 mm)0 (± 5 mm) - 130 mm (± 5 mm)23"-27" / 21.5" , 22" (avec un port USB) 27"19"-24"41 Préparatifs

1.3.6 Rotation de l'écran (Série SE450, SE650)

Vous pouvez faire pivoter le moniteur comme suit. Veillez à allonger complètement le socle avant de faire pivoter le moniteur. Sinon, le coin du moniteur risque de heurter le sol et d'être endommagé. Ne faites pas pivoter le moniteur dans le sens inverse des aiguilles d'une montre. Cela risque d'endommager le moniteur.

1.3.7 Installation d'un support mural ou de bureau

Avant de commencer l'installation Eteignez le produit et retirez le câble d'alimentation de la prise. Série SE200 Série SE450, SE650 Étalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas. Soutenez le corps de l'appareil avec votre main comme le montre l'illustration. Tirez le pied dans le sens de la flèche, comme le montre l'illustration, afin de le détacher. Étalez un chiffon ou un coussin sur une surface plane. Posez-y le produit face vers le bas. Retirez la vis à l’arrière du produit. Soulevez et détachez le socle.43 Préparatifs

1 Préparatifs Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau. Remarques L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit. La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications. N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance. Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10cm minimum du mur. Veillez à utiliser un kit de montage mural conforme aux normes. Installation d'un support mural ou de bureau (Série SE200) Fixez le support mural ou de bureau ici Fixation (vendue séparément).

1 Préparatifs Alignez les logements, puis à l'aide des vis, fixez solidement la fixation du produit avec les pièces correspondantes du support mural ou de bureau. Remarques L'utilisation de vis d'une longueur supérieure à la longueur standard risque d'endommager les composants internes du produit. La longueur des vis requises pour un support mural non conforme aux normes VESA peut varier selon les spécifications. N'utilisez pas de vis non conformes aux normes VESA. Ne fixez pas le support mural ou de bureau en exerçant une pression trop forte. Cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation de vis inadaptées ou de la fixation d'un support mural/de bureau en exerçant une pression trop forte.

La société décline toute responsabilité quant à d'éventuels dommages matériels ou corporels résultant de l'utilisation d'un kit de montage mural différent de celui spécifié ou d'une installation sans assistance. Pour fixer le produit à un mur, veillez à acheter un kit de montage mural pouvant être installé à 10cm minimum du mur. Veillez à utiliser un kit de montage mural conforme aux normes. Pour installer le moniteur à l'aide d'un support mural, détachez le support de base du moniteur. Installation d'un support mural ou de bureau (Série SE450, SE650) Fixez le support mural ou de bureau ici Fixation (vendue séparément).

Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Le dispositif de verrouillage est vendu séparément. La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. Pour verrouiller un dispositif antivol : 1 Fixez les câbles de votre dispositif antivol à un objet lourd, tel qu'un bureau. 2 Faites passer une extrémité du câble dans la boucle à l'autre extrémité. 3 Insérez le dispositif antivol dans l'emplacement antivol situé à l'arrière du produit. 4 Verrouillez le dispositif antivol. Vous pouvez acheter un dispositif antivol séparément. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Les dispositifs antivol sont disponibles chez les revendeurs de matériel électronique ou en ligne. Série SE200Série SE450, SE650

RGB INDVI INPOWER IN46

2 Connexion et utilisation d'un périphérique source

Connexion et utilisation d'un périphérique source

2.1 Avant toute connexion

2.1.1 Points à vérifier avant la connexion

Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Le nombre et la position des ports peuvent varier en fonction du type de périphérique. Ne branchez pas le câble d'alimentation avant que tous les branchements n'aient été établis. Si vous branchez le câble d'alimentation en cours de connexion, vous risquez d'endommager le produit. Vérifiez les types de ports auxquels vous souhaitez vous connecter à l'arrière du produit.47 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.2 Connexion et utilisation d'un ordinateur

2.2.1 Connexion à un PC

Sélectionnez la méthode de connexion adaptée à votre ordinateur. Les composants de connexion peuvent varier en fonction des produits. L'aspect extérieur peut varier en fonction du produit. Connexion à l'aide d'un câble D-SUB (type analogique) Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. Série SE200 RGB IN

B48 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source 1 Connectez le câble D-SUB au port [RGB IN] à l'arrière du produit et au port RGB de l'ordinateur. Connectez au port [RGB IN] de l’appareil, puis au port RGB de l’ordinateur. 2 Appuyez sur [ ] pour définir Analogique en tant que source d'entrée. Cette fonction n'est pas disponible pour les produits dotés uniquement d'une interface analogique. Série SE450, SE650

B49 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Connexion à l'aide du câble DVI Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Connectez le câble DVI au port [DVI IN] à l'arrière du produit et au port DVI de l'ordinateur. Connectez au port [DVI IN] de l’appareil, puis au port DVI de l’ordinateur. 2 Appuyez sur [ ] pour définir DVI en tant que source d'entrée. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). Série SE200Série SE450, SE650

B50 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Connexion à l'aide d'un câble DVI-HDMI Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Connectez le câble HDMI-DVI au port [DVI IN] à l'arrière du produit et au port HDMI de l'ordinateur. 2 Appuyez sur [ ] pour définir DVI en tant que source d'entrée. La [DVI IN] borne est fournie uniquement avec les modèles numériques (DVI). Série SE200Série SE450, SE650 DVI IN

Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Connexion à l'aide du câble DP Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Connectez le câble DP au port [DP IN] à l'arrière du produit et au port DP de l'ordinateur. 2 Appuyez sur [ ] pour définir DisplayPort en tant que source d'entrée. Connexion à un casque ou à des enceintes Ne branchez le câble d'alimentation qu'après avoir branché tous les autres câbles. Veillez à brancher un périphérique source avant de brancher le câble d'alimentation. 1 Branchez un périphérique de sortie audio (comme un casque ou des écouteurs) au port [ ] du produit. Applicable uniquement pour les modèles qui disposent de haut-parleurs. 2 Branchez un périphérique d’entrée audio (comme un ordinateur) au port [ ] du produit. Applicable uniquement pour les modèles qui disposent de haut-parleurs. S**E450D*S**E450M* DVI IN RGB IN DP IN DP IN OUT

OUT IN52 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.2.2 Branchement de l'alimentation

Les composants de connexion peuvent varier en fonction des produits. L'aspect extérieur peut varier en fonction du produit. Pour utiliser l'appareil, branchez le câble d'alimentation à une prise de courant et au port [POWER IN] de l'appareil. La tension d'entrée est adaptée automatiquement. Série SE200 Série SE450, SE650 POWER IN

POWER IN53 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source Connexion USB (modèle S**E450D*) Applicable uniquement pour les modèles de socle qui disposent de ports USB. Vous pouvez utiliser un périphérique USB tel qu’une souris, un clavier, une clé USB ou un disque dur externe en le connectant directement au port [ ] du moniteur. Il n’est pas nécessaire de le connecter à l’ordinateur. Un disque dur de stockage de masse externe requiert une alimentation externe, assurez-vous de bien le brancher à une source d’alimentation. Le [ ] port USB du moniteur prend en charge l'interface haute vitesse certifiée USB 2.0. 1 Connectez le port [ ] du moniteur et le port USB de l'ordinateur grâce au USB cable (câble USB). Pour utiliser le port [ ] (port en aval), vous devez connecter le câble UP (câble de connexion en amont) à l'ordinateur. Veillez à utiliser le câble USB fourni avec ce moniteur pour connecter le port [ ] du moniteur et le port USB de votre ordinateur. Vitesse élevée Vitesse maximale Vitesse basseDébit de données 480 Mbit/s 12 Mbit/s 1,5 Mbit/sConsommation 2,5 W (max., par port) 2,5 W (max., par port) 2,5 W (max., par port)

A54 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source 2 Connectez le port [ ] du moniteur USB et un périphérique USB grâce au câble USB. 3 Les procédures d'utilisation sont les mêmes que celles de connexion d'un périphérique externe à l'ordinateur. Vous pouvez connecter et utiliser un clavier et une souris. Vous pouvez lire un fichier d'un périphérique média. (Exemples de périphériques média : MP3, appareil photo numérique, etc.) Vous pouvez exécuter, déplacer, copier ou supprimer les fichiers sur un périphérique de stockage. (Exemples de périphériques de stockage : mémoire externe, carte mémoire, lecteur de carte mémoire, lecteur MP3 de type disque dur, etc.) Vous pouvez utiliser d'autres périphériques USB pouvant être connectés à un ordinateur. Lorsque vous connectez un périphérique au port [ ] (port en aval) du moniteur, utilisez le câble approprié. Si vous souhaitez acheter un câble et des périphériques externes, demandez conseil au centre de service du produit correspondant. La société n'est pas responsables des problèmes ou dommages causés à un périphérique externe par l'utilisation d'un câble non agréé. Certains produits ne respectent pas les normes USB et des dysfonctionnements du périphérique peuvent survenir. En cas de dysfonctionnement du périphérique même s'il est connecté à l'ordinateur, contactez le centre de service du périphérique/de l'ordinateur.55 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique sourceModification des réglages sonores sur Windows (modèle S**E450M*) Panneau de configuration Son Haut-parleurs Paramètres des haut-parleurs

Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.2.3 Installation de pilote

Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants. Vous trouverez un pilote d'installation sur le CD fourni avec le produit. Si le fichier fourni est défectueux, rendez-vous sur la page d'accueil de Samsung (http://www.samsung.com) pour y télécharger le fichier. 1 Insérez le CD du manuel utilisateur fourni avec le produit dans le lecteur de CD-ROM. 2 Cliquez sur "Windows Driver". 3 Suivez les instructions à l'écran pour procéder à l'installation. 4 Sélectionnez le modèle dans la liste. 5 Accédez aux Propriétés d'affichage et assurez-vous que la résolution et la fréquence de rafraîchissement sont appropriées au système.Pour de plus amples informations, reportez-vous au manuel du système d'exploitation Windows.57 Connexion et utilisation d'un périphérique source

2 Connexion et utilisation d'un périphérique source

2.2.4 Définition de la résolution optimale

Un message d'information relatif à la définition de la résolution optimale apparaîtra lors de votre première mise sous tension du produit après l'achat.Sélectionnez une langue sur l'appareil et réglez votre ordinateur de façon à obtenir la meilleure résolution possible. 1 Appuyez sur [ ] pour passer à la langue voulue, puis sur [ ]. 2 Pour masquer le message d'information, appuyez sur [ ]. Si vous n'avez pas choisi la résolution optimale, le message apparaîtra jusqu'à trois fois pendant une période donnée, même si le produit est mis hors tension, puis remis sous tension. La résolution optimale peut aussi être sélectionnée dans le Panneau de configuration de votre PC.

Configuration d'écran Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.Configurez les paramètres d'écran (tels que la luminosité).

Permet de régler la luminosité globale de l'image. (Plage : 0~100)Plus la valeur est élevée, plus l'image est lumineuse. Ce menu n'est pas disponible si Bright est défini sur le mode Contraste Dynam.. Ce menu n'est pas disponible si l'option Eco. intelligente est activée. Ce menu n'est pas disponible quand Mode Protection est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.1.1 Configuration de la Luminosité

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Luminosité, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez la Luminosité à l'aide du bouton [ ]. SAMSUNG MAGIC

SAMSUNG MAGICBright SAMSUNG MAGICUpscaleRéglez le niveau de luminosité. Plus lesvaleurs sont proches de 100, plus l'écran est lumineux.AUTOLuminositéContrasteNettetéMode ProtectionMode Jeu IMAGE

Arr. Arr. Personnalisé Arr. AUTO AUTO AUTO

SAMSUNG MAGICBright SAMSUNG MAGICAngleRéglez le niveau de luminosité. Plus lesvaleurs sont proches de 100, plus l'écran est lumineux.AUTO SAMSUNG MAGICBright SAMSUNG MAGICAngleLuminositéContrasteNettetéMode ProtectionMode Jeu IMAGE

Arr. Arr. Personnalisé Arr. AUTO AUTO AUTO59 Configuration d'écran

3 Configuration d'écran

Permet de régler le contraste entre les objets et l'arrière-plan. (Plage : 0~100)Une valeur plus élevée augmente le contraste ; l'objet apparaît alors plus clair. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Contraste Dynam.. Ce menu n'est pas disponible quand Mode Jeu est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.2.1 Configuration du Contraste

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Contraste, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Contraste à l'aide du bouton [ ]. SAMSUNG MAGIC

SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Réglez le niveau de contraste. Plus les valeurs sont proches de 100, plus le contraste ombre/lumière est prononcé. AUTO Luminosité Contraste Netteté Mode Protection Mode Jeu IMAGE

Arr. Arr. Personnalisé Arr. AUTO AUTO AUTO

SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Réglez le niveau de contraste. Plus les valeurs sont proches de 100, plus le contraste ombre/lumière est prononcé. AUTO

3 Configuration d'écran

Rend le contour des objets plus net ou plus flou. (Plage : 0~100)Une valeur élevée accentue la netteté du contour des objets. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Contraste Dynam.. Ce menu n'est pas disponible si Upscale est défini sur Mode 1 ou Mode 2. Ce menu n'est pas disponible quand Mode Jeu est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.3.1 Configuration de la Netteté

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Netteté, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez la Netteté à l'aide du bouton [ ]. SAMSUNG MAGIC SAMSUNG MAGIC

SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Réglez la netteté d'une image. Plus les valeurs sont proches de 100, plus l'image est nette. AUTO Luminosité Contraste Netteté Mode Protection Mode Jeu IMAGE

Arr. Arr. Personnalisé Arr. AUTO AUTO AUTO

SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Réglez la netteté d'une image. Plus les valeurs sont proches de 100, plus l'image est nette. AUTO

3 Configuration d'écran

Permet de définir une qualité d’image optimale pour la relaxation des yeux.La certification Low Blue Light Content de l’organisme TÜV Rheinland est remise aux produits qui répondent aux exigences en matière de faibles niveaux de lumière bleue. Lorsque l’option Mode Protection est réglée sur Mar., la lumière bleue à une longueur d’ondes d’environ 400 nm diminue pour proposer la qualité d’image optimale nécessaire à la relaxation des yeux. Dans le même temps, le niveau de lumière bleue est inférieur aux paramètres par défaut, a été testé par l’organisme TÜV Rheinland, et est certifié répondre aux exigences des normes Low Blue Light Content de l’organisme TÜV Rheinland. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.4.1 Configuration du Mode Protection

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Mode Protection, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Off Off Custom Arr. Arr. Mar. Luminosité Contraste Netteté Mode Protection Mode Jeu AUTO AUTO Définissez cette option pour obtenir une qualité d'image optimale et reposer ainsi vos yeux.

Off Off Custom Arr. Arr. Mar. Luminosité Contraste Netteté Mode Protection Mode Jeu IMAGE AUTO AUTO AUTO Définissez cette option pour obtenir une qualité d'image optimale et reposer ainsi vos yeux.62 Configuration d'écran

3 Configuration d'écran

Configurez les paramètres d'écran du produit pour le mode jeu. Utilisez cette fonction lorsque vous jouez sur un ordinateur ou lorsqu'une console de jeu telle que PlayStation™ ou Xbox™ est connectée. Ce menu n'est pas disponible quand Mode Protection ou Eco. intelligente est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.5.1 Configuration du Mode Jeu

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Mode Jeu, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. Lorsque le moniteur s'éteint, que le mode d'économie d'énergie est sélectionné ou que des modifications de sources d'entrée sont effectuées, le Mode Jeu passe en mode Arr. même s'il est défini sur Mar.. Si vous souhaitez conserver le Mode Jeu activé tout le temps, sélectionnez Toujours activé.

Off Custom Off Permet d'optimiser les paramètres de l'image lorsque vous jouez à des jeux. AUTO Arr. Mar. Toujours activé Luminosité Contraste Netteté Mode Protection Mode Jeu SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale AUTO AUTO

Off Custom Off Permet d'optimiser les paramètres de l'image lorsque vous jouez à des jeux. AUTO Arr. Mar. Toujours activé Luminosité Contraste Netteté Mode Protection Mode Jeu SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle IMAGE AUTO AUTO63 Configuration d'écran

3 Configuration d'écran

3.6 SAMSUNG MAGIC Bright

Ce menu permet d'obtenir une qualité d'image optimale pour l'environnement dans lequel le produit sera utilisé. Ce menu n'est pas disponible quand Eco. intelligente est activé. Ce menu n'est pas disponible quand Mode Jeu est activé. Ce menu n'est pas disponible quand Mode Protection est activé. Ce menu n'est pas disponible quand Angle est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé. Vous pouvez personnaliser la luminosité selon vos préférences.3.6.1 Configuration de SAMSUNG MAGIC Bright 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Bright, puis sur [ ] sur le produit. L'écran suivant s'affiche. Personnalisé : Personnalisez le contraste et la luminosité selon vos besoins. Mode Web : permet d’obtenir le meilleur écran pour la modification des documents et la consultation d’Internet sans le problème des angles de vue étroits. (S19E200NY, S22E200NY) Standard : Obtenez une qualité d'image adaptée à la modification de documents ou à l'utilisation d'Internet. Cinéma : Obtenez la luminosité et la netteté des télévisions qui conviennent à la lecture de contenu vidéo et DVD. Contraste Dynam. : Obtenez une luminosité équilibrée grâce à un ajustement automatique du contraste. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

Définissez cette option pour obtenir une qualité d'image optimale adaptée à l'environnement de travail. AUTO Personnalisé Mode Web Standard Cinéma Contraste Dynam. SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Luminosité Contraste Netteté Mode Protection Mode Jeu IMAGE AUTO AUTO

Custom Off Off Wide Définissez cette option pour obtenir une qualité d'image optimale adaptée à l'environnement de travail. AUTO Personnalisé Standard Cinéma Contraste Dynam. Luminosité Contraste Netteté Mode Protection Mode Jeu SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle IMAGE AUTO AUTO64 Configuration d'écran

3 Configuration d'écran

3.7 SAMSUNG MAGIC Angle (sauf pour les modèles

S19E200NY / S22E200NY / S24E650BW) Angle vous permet de configurer certains paramètres pour obtenir une qualité d'image optimale en fonction de votre angle de vision. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Contraste Dynam.. Ce menu n'est pas disponible quand Mode Jeu ou Mode Protection est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé. Vous pouvez personnaliser l'angle selon vos préférences.3.7.1 Configuration de SAMSUNG MAGIC Angle 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Angle, puis sur [ ] sur le produit. L'écran suivant s'affiche. Arr. : Sélectionnez cette option pour une vision directement en face du produit. Mode Penché 1 : Sélectionnez cette option pour une vision depuis un emplacement légèrement plus bas que le produit. Mode Penché 2 : Sélectionnez cette option pour une vision depuis un emplacement plus bas que celui du Mode Penché 1. SAMSUNG MAGIC SAMSUNG MAGIC

Custom Off Off Wide AUTO Arr. Mode Penché 1 Mode Penché 2 Mode Debout Mode Côté Luminosité Contraste Netteté Mode Protection Mode Jeu SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Sélectionnez un angle plus adapté à votre position. IMAGE AUTO AUTO

③65 Configuration d'écran

3 Configuration d'écran Mode Debout : Sélectionnez cette option pour une vision depuis un emplacement plus haut que le produit. Mode Côté : Sélectionnez cette option pour une vision depuis l'un des côtés du produit. Affichage groupe : Sélectionnez cette option pour plusieurs spectateurs situés aux emplacements , , et . Personnalisé : Le Mode Penché 1 s'appliquera par défaut si Personnalisé est sélectionné. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

⑤66 Configuration d'écran

3 Configuration d'écran

3.8 SAMSUNG MAGIC Upscale

La fonction Upscale permet d'améliorer la précision et la netteté de l'image. L'utilité de cette fonction est particulièrement évidente pour les images à basse résolution. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Contraste Dynam.. Ce menu n'est pas disponible quand Mode Jeu est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.8.1 Configuration de SAMSUNG MAGIC Upscale

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Upscale, puis sur [ ] sur le produit. L'écran suivant s'affiche. Par rapport au Mode 1, le Mode 2 a un effet plus marqué. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC SAMSUNG MAGIC

Custom Off Off Wide Améliorez les détails et la netteté de l'image. AUTO Arr. Mode 1 Mode 2 SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Luminosité Contraste Netteté Mode Protection Mode Jeu IMAGE AUTO AUTO

AUTO Arr. Mode 1 Mode 2 Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO Améliorez les détails et la netteté de l'image.

Configuration d'écran

3 Configuration d'écran

3.9 Taille d'image (sauf pour les modèles S19E200BR /

S19E450BR / S19E450MR) Permet de modifier la taille de l'image. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.9.1 Changement de Taille d'image

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Taille d'image, puis sur [ ] sur le produit. L'écran suivant s'affiche. Auto : Affichez l'image en fonction du rapport d'aspect de la source d'entrée. Large : Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée. 4:3 : Affichez l'image avec un rapport d'aspect de 4:3. Convient aux vidéos et aux diffusions standard. 16:9 : Affichez l'image avec un rapport d'aspect de 16:9. Adapter à l'écran : Affichez l'image avec le rapport d'aspect d'origine, sans la couper. En mode PCEn mode AV

Auto Large Réglez le format et la taille de l'image affichée à l'écran. AUTO Taille d'image Position H Position V Régl. de base Régl. précis

Auto Large Réglez le format et la taille de l'image affichée à l'écran. AUTO Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO

Réglez le format et la taille de l'image affichée à l'écran. AUTO 4:3 16:9 Adapter à l'écran Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO

Réglez le format et la taille de l'image affichée à l'écran. AUTO 4:3 Large Adapter à l'écran Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO68 Configuration d'écran

3 Configuration d'écran Large : Affichez l'image en plein écran, quel que soit le rapport d'aspect de la source d'entrée. (S19E200NW, S19E200BW, S22E200BW, S19E450BW, S19E450MW, S22E450BW, S22E450MW, S22E450DW) Vous pouvez modifier la taille de l'écran si les conditions suivantes sont réunies : Un périphérique de sortie numérique est branché via le câble DVI/DP. Le signal d'entrée est de 480p, 576p, 720p ou 1080p et l'image s'affiche normalement sur le moniteur (certains modèles ne prennent pas en charge tous ces signaux). Cette fonction ne peut être réglée que lorsque l'entrée externe est connectée via DVI et que Mode PC/AV est réglé sur AV. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.69 Configuration d'écran

3 Configuration d'écran

3.10 Temps de réponse (S24E650BW)

Accélérez la vitesse de réponse de l'écran pour que la vidéo semble plus vivante et naturelle. Il est conseillé de définir un Temps de réponse Standard ou Rapide quand vous ne regardez pas un film. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.10.1 Configuration du Temps de réponse

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Temps de réponse, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Standard Rapide Accéléré Accélérez le temps de réponse de l'écran pour rendre les vidéos plus nettes et naturelles. AUTO Taille d'image Temps de réponse Position H Position V Régl. de base Régl. précis

AUTO AUTO70 Configuration d'écran

3 Configuration d'écran

3.11 Position H et Position V

Position H: Déplacez l'écran vers la gauche ou la droite.Position V: Déplacez l'écran vers le haut ou le bas. Ce menu est disponible en mode Analogique. Ce menu est disponible uniquement lorsque l'option Taille d'image est définie sur Adapter à l'écran en mode AV. Lorsqu'un signal de 480P, 576P, 720P ou 1080P est en entrée en mode AV, sélectionnez Adapter à l'écran pour ajuster la position horizontale aux niveaux 0-6. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.11.1 Configuration des fonctions Position H et Position V

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour accéder à Position H ou Position V, puis appuyez sur [ ]. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour configurer Position H ou Position V.

IMAGE Taille d'image Position H Position V Régl. de base Régl. précis Large

AUTO Déplacez à gauche ou à droite l'image affichée à l'écran. AUTO AUTO

IMAGE Taille d'image Position H Position V Régl. de base Régl. précis Large

AUTO Déplacez en haut ou en bas l'image affichée à l'écran. AUTO AUTO

AUTO AUTO Déplacez à gauche ou à droite l'image affichée à l'écran. Arr. Large

Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE

Déplacez en haut ou en bas l'image affichée à l'écran. Arr. Large

Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO71 Configuration d'écran

3 Configuration d'écran

Réglez la fréquence de l'écran. Uniquement disponible en mode Analogique. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.12.1 Ajustement de Régl. de base

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. de base, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Ajustez les Régl. de base à l'aide du bouton [ ].

IMAGE Taille d'image Position H Position V Régl. de base Régl. précis AUTO Réglez la fréquence de l'écran. AUTO AUTO Large

AUTO AUTO Réglez la fréquence de l'écran. Arr. Large

Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO72 Configuration d'écran

3 Configuration d'écran

Réglez précisément l'écran pour obtenir une image expressive. Uniquement disponible en mode Analogique. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

3.13.1 Ajustement de Régl. précis

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à IMAGE, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Régl. précis, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Ajustez les Régl. précis à l'aide du bouton [ ].

IMAGE Taille d'image Position H Position V Régl. de base Régl. précis Large

AUTO Réglez l'écran pour obtenir une image nette. AUTO AUTO

Taille d'image Position H Position V Régl. de base Régl. précis SAMSUNG MAGIC Upscale IMAGE AUTO AUTO Réglez l'écran pour obtenir une image nette.73 4 Configuration de la teinte

Configuration de la teinte Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Réglez la teinte de l'écran. Ce menu n'est pas disponible si Bright est défini sur le mode Cinéma ou Mode Web, Contraste Dynam.. Ce menu n'est pas disponible quand Mode Jeu ou Mode Protection est activé. SAMSUNGMAGIC

Réglez la valeur de la couleur rouge dans l'image. (Plage : 0~100)Une valeur supérieure augmentera l'intensité de la couleur.4.1.1 Configuration du Rouge 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Rouge, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Rouge à l'aide du bouton [ ]. MENU

Rouge Vert Bleu Nuance coul. Gamma Réglez le niveau de saturation du rouge. Plus les valeurs sont proches de 100, plus la couleur est intense.

Réglez la valeur de la couleur verte dans l'image. (Plage : 0~100)Une valeur supérieure augmentera l'intensité de la couleur.4.2.1 Configuration du Vert 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Vert, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Vert à l'aide du bouton [ ].

NormalMode 1 Réglez le niveau de saturation du vert. Plus les valeurs sont proches de 100, plus la couleur est intense. AUTOAUTO AUTO AUTO75 Configuration de la teinte

4 Configuration de la teinte

Réglez la valeur de la couleur bleue dans l'image. (Plage : 0~100)Une valeur supérieure augmentera l'intensité de la couleur.4.3.1 Configuration du Bleu 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Bleu, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Réglez le Bleu à l'aide du bouton [ ].

NormalMode 1 AUTO Réglez le niveau de saturation du bleu. Plus les valeurs sont proches de 100, plus la couleur est intense. Rouge Vert Bleu Nuance coul.GammaCOULEUR AUTO AUTO AUTO76 Configuration de la teinte

4 Configuration de la teinte

Permet de régler la nuance des couleurs globale de l'image. Ce menu n'est pas disponible quand Angle est activé.

4.4.1 Configuration des paramètres Nuance Coul.

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Nuance coul., puis sur [ ] sur le produit. L'écran suivant s'affiche. Froide 2 : Définissez une température de couleur plus froide que Froide 1. Froide 1 : Définissez une température de couleur plus froide qu'en mode Normal. Normal : Affichez la nuance des couleurs standard. Chaude 1 : Définissez une température de couleur plus chaude qu'en mode Normal. Chaude 2 : Définissez une température de couleur plus froide que Chaude 1. Personnalisé : Personnalisez la nuance des couleurs. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

Froide 2 Froide 1 Normal Chaude 1 Chaude 2 AUTO Sélectionnez une nuance de couleurs plus adaptée à vos besoins. Rouge Vert Bleu Nuance coul. Gamma COULEUR

Permet de régler la luminosité moyenne (Gamma) de l'image. Ce menu n'est pas disponible quand Angle est activé.

4.5.1 Configuration du Gamma

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à COULEUR, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Gamma, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée. SAMSUNG MAGIC

Normal Mode1 AUTO Mode 1 Mode 2 Mode 3 Réglez le niveau intermédiaire de luminosité. Rouge Vert Bleu Nuance coul. Gamma COULEUR78 5 Redimensionnement ou déplacement de l'écran

Redimensionnement ou déplacement de l'écran Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

Vous pouvez définir la langue des menus. Une modification du paramètre linguistique est appliquée uniquement au menu à l'écran. Elle ne concerne pas les autres fonctions de votre ordinateur.

5.1.1 Changement de Langue

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à PARAMETRES MENU, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Langue, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour passer à la langue voulue, puis sur [ ]. 5 L'option sélectionnée est appliquée.

Deutsch English Español Français Italiano Langue Menu Position H Menu Position V Aff. heure Transparence AUTO Définissez la langue des menus. AUTOAUTO79 Redimensionnement ou déplacement de l'écran

5 Redimensionnement ou déplacement de l'écran

5.2 Menu Position H et Menu Position V

Menu Position H: Déplacez le menu vers la gauche ou la droite. Menu Position V: Déplacez le menu vers le haut ou le bas. 5.2.1 Configuration des fonctions Menu Position H et Menu Position V 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à PARAMETRES MENU, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour accéder à Menu Position H ou Menu Position V, puis appuyez sur

L'écran suivant s'affiche. 4 Appuyez sur [ ] pour configurer Menu Position H ou Menu Position V.

20 sec. Mar. Déplacez le menu à gauche ou à droite. AUTOAUTOAUTOAUTO AUTO AUTO PARAMETRES MENU

20 sec. Mar. Déplacez le menu en haut ou en bas. AUTOAUTOAUTOAUTO AUTO AUTO80 Redimensionnement ou déplacement de l'écran

5 Redimensionnement ou déplacement de l'écran

Définissez la disparition automatique du menu d'affichage à l'écran (OSD) s'il n'est pas utilisé pendant une durée donnée. La fonction Aff. heure peut être utilisée pour indiquer le délai au terme duquel vous voulez que le menu OSD disparaisse. 5.3.1 Configuration d'Aff. heure 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à PARAMETRES MENU, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Aff. heure, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Langue Menu Position H Menu Position V Aff. heure Transparence 5 sec. 10 sec. 20 sec. 200 sec. Définissez la durée d'affichage à l'écran de la fenêtre de menu lorsqu'elle n'est pas utilisée. AUTOAUTOAUTO81 Redimensionnement ou déplacement de l'écran

5 Redimensionnement ou déplacement de l'écran

Vous pouvez définir la transparence des fenêtres de menus : 5.4.1 Modification de la Transparence 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à PARAMETRES MENU, puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Transparence, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Langue Menu Position H Menu Position V Aff. heure Transparence Arr. Mar. Configurez la transparence des fenêtres du menu. AUTOAUTOAUTO82 6 Configuration et réinitialisation

Configuration et réinitialisation Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

6.1 Réinitialiser tout

Restaurez tous les paramètres d'usine par défaut du produit. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.1.1 Initialisation des paramètres (Réinitialiser tout)

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Réinitialiser tout, puis sur [ ] sur le produit. L'écran suivant s'affiche. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Arr. Accélération Réinitialiser tout Eco. intelligente Minuterie OFF Plus Tch Nombre répét. AUTO Réinitialisez les paramètres par défaut du produit. AUTO AUTO AUTO CONF. ET REINIT.

Arr. Accélération Auto Réinitialiser tout Eco. intelligente Minuterie OFF Plus Mode PC/AV Tch Nombre répét. Détection source AUTO Réinitialisez les paramètres par défaut du produit. AUTO AUTO AUTO

7RXWHVOHVYDOHXUVSDUGpIDXWGHVSDUDPqWUHVGXPHQXVHURQWUpLQLWLDOLVpHV9RXOH]YRXVYUDLPHQWUpLQLWLDOLVHU"2XL 1RQ AUTO83 Configuration et réinitialisation

6 Configuration et réinitialisation

6.2 Eco. intelligente

La fonction Eco. intelligente permet de réduire la consommation d'électricité en contrôlant le courant électrique utilisé par la façade du moniteur. Ce menu n'est pas disponible quand Mode Protection est activé. L’option Mode Jeu est automatiquement désactivée lorsque le mode Eco. intelligente est activé. Le mode Contraste Dynam. n’est pas disponible lorsque le mode Eco. intelligente est activé. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.2.1 Configuration d'Eco. intelligente

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Eco. intelligente, puis sur [ ] sur le produit. L'écran suivant s'affiche. Arr. : Désactivez la fonction Eco. intelligente. Mar. : permet de réduire automatiquement la consommation électrique d’environ 10 % par rapport au réglage actuel. (Le niveau de réduction de la consommation électrique dépend de la luminosité de l'écran.) 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Arr. Mar. AUTO CONF. ET REINIT. Réinitialiser tout Eco. intelligente Minuterie OFF Plus Tch Nombre répét. Réglez la consommation d'énergie du produit pour en économiser automatiquement. AUTO AUTO AUTO

AUTO CONF. ET REINIT. Réglez la consommation d'énergie du produit pour en économiser automatiquement. AUTO AUTO AUTO Réinitialiser tout Eco. intelligente Minuterie OFF Plus Mode PC/AV Tch Nombre répét. Détection source Arr. Mar.84 Configuration et réinitialisation

6 Configuration et réinitialisation

6.3 Minuterie OFF (S19E200NW / S19E200NY / S22E200N /

S22E200NY) Vous pouvez configurer l'appareil pour qu'il se mette automatiquement hors tension. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.3.1 Configuration de la fonction Minuterie OFF

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. 4 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. L'écran suivant s'affiche. Arr. : Désactivez la minuterie de mise hors tension pour que le produit ne se mette pas automatiquement hors tension. Mar. : Activez la minuterie de mise hors tension pour que le produit se mette automatiquement hors tension. 5 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 6 L'option sélectionnée est appliquée.

Arr. Acceleration Activez ou désactivez le programme de désactivation. AUTOAUTOAUTO AUTO AUTO CONF. ET REINIT. Réinitialiser tout Eco. intelligente Minuterie OFF Tch Nombre répét.

AUTO CONF. ET REINIT. Arr. Accélération Auto AUTOAUTO AUTO AUTO Activez ou désactivez le programme de désactivation. Réinitialiser tout Eco. intelligente Minuterie OFF Mode PC/AV Tch Nombre répét. Détection source

Minuterie OFF Minuterie OFF Désactiver dans Arr. Mar. AUTO Activez ou désactivez le programme de désactivation. AUTOAUTOAUTO AUTO AUTO85 Configuration et réinitialisation

6 Configuration et réinitialisation

6.3.2 Configuration de Désactiver dans

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. 4 Appuyez sur [ ] pour passer à Désactiver dans, puis sur [ ] sur le produit. L'écran suivant s'affiche. 5 Appuyez sur [ ] pour configurer l'option Désactiver dans. Le délai de la minuterie de mise hors tension peut être défini entre 1 et 23 heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint. Cette option n'est disponible que lorsque le paramètre Minuterie OFF est défini sur Mar.. Pour certains produits, selon le marché de leur zone géographique, la fonction Minuterie OFF est réglée pour être activée automatiquement 4 heures après la mise sous tension du produit. Cette opération est effectuée conformément aux réglementations d'alimentation. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à MENU CONF. ET REINIT. et positionnez Minuterie OFF sur Arr..

Minuterie OFF Minuterie OFF Désactiver dans AUTO Définissez la désactivation automatique de l'écran après un certain temps. AUTOAUTOAUTO AUTO AUTO

• 86 Configuration et réinitialisation

6 Configuration et réinitialisation

6.4 Minuterie OFF Plus (sauf pour les modèles S19E200NW /

S19E200NY / S22E200N / S22E200NY) Vous pouvez configurer l'appareil pour qu'il se mette automatiquement hors tension. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.4.1 Configuration de la fonction Minuterie OFFMinuterie OFF

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF Plus, puis sur [ ] sur le produit. 4 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. 5 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. L'écran suivant s'affiche.

CONF. ET REINIT. Arr. Accélération Réinitialiser tout Eco. intelligente Minuterie OFF Plus Tch Nombre répét. Définissez la désactivation automatique de l'écran après un certain temps. AUTOAUTOAUTO AUTO AUTO

AUTO Définissez la désactivation automatique de l'écran après un certain temps. CONF. ET REINIT. Arr. Accélération Auto Réinitialiser tout Eco. intelligente Minuterie OFF Plus Mode PC/AV Tch Nombre répét. Détection source AUTOAUTO AUTO AUTO

Minuterie OFF Plus AUTO Activez ou désactivez le programme de désactivation. AUTOAUTOAUTO AUTO AUTO Minuterie OFF Minuteur Eco

Minuterie OFF Minuterie OFF Désactiver dans Arr. Mar. AUTO Activez ou désactivez le programme de désactivation. AUTOAUTOAUTO AUTO AUTO87 Configuration et réinitialisation

6 Configuration et réinitialisation Arr. : Désactivez la minuterie de mise hors tension pour que le produit ne se mette pas automatiquement hors tension. Mar. : Activez la minuterie de mise hors tension pour que le produit se mette automatiquement hors tension. 6 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 7 L'option sélectionnée est appliquée. Désactiver dans 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF Plus, puis sur [ ] sur le produit. 4 Appuyez sur [ ] pour passer à Minuterie OFF, puis sur [ ] sur le produit. 5 Appuyez sur [ ] pour passer à Désactiver dans, puis sur [ ] sur le produit. L'écran suivant s'affiche. 6 Appuyez sur [ ] pour configurer l'option Désactiver dans. Le délai de la minuterie de mise hors tension peut être défini entre 1 et 23 heure(s). Le produit sera automatiquement mis hors tension une fois le nombre d'heures indiqué atteint. Cette option n'est disponible que lorsque le paramètre Minuterie OFF est défini sur Mar.. Pour certains produits, selon le marché de leur zone géographique, la fonction Minuterie OFF est réglée pour être activée automatiquement 4 heures après la mise sous tension du produit. Cette opération est effectuée conformément aux réglementations d'alimentation. Si vous ne souhaitez pas faire fonctionner cette minuterie, accédez à MENU CONF. ET REINIT. Minuterie OFF Plus et positionnez Minuterie OFF sur Arr..

Minuterie OFF Minuterie OFF Désactiver dans AUTO Définissez la désactivation automatique de l'écran après un certain temps. AUTOAUTOAUTO AUTO AUTO

• 88 Configuration et réinitialisation

6 Configuration et réinitialisation

6.4.2 Configuration de Minuteur Eco

Ce menu n'est pas disponible sur les modèles S19E200NY, S19E200NW, S22E200NY et S22E200N. Minuteur Eco 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF Plus, puis sur [ ] sur le produit. 4 Appuyez sur [ ] pour passer à Minuteur Eco, puis sur [ ] sur le produit. 5 Appuyez sur [ ] pour passer à Minuteur Eco, puis sur [ ] sur le produit. L'écran suivant s'affiche. Arr. : la minuterie économique et la fonctionnalité de mise hors tension automatique sont désactivées. Si la fonctionnalité de mise hors tension automatique est désactivée, le produit n’est pas mis hors tension lorsque le mode d’économie d’énergie est activé. Mar. : permet d’activer la minuterie économique de manière à ce que le produit soit automatiquement mis hors tension lorsque le mode d’économie d’énergie est activé pendant une période de temps définie.

CONF. ET REINIT. Arr. Accélération Réinitialiser tout Eco. intelligente Minuterie OFF Plus Tch Nombre répét. Définissez la désactivation automatique de l'écran après un certain temps. AUTOAUTOAUTO AUTO AUTO

AUTO Définissez la désactivation automatique de l'écran après un certain temps. CONF. ET REINIT. Arr. Accélération Auto Réinitialiser tout Eco. intelligente Minuterie OFF Plus Mode PC/AV Tch Nombre répét. Détection source AUTOAUTO AUTO AUTO

Minuterie OFF Plus AUTOAUTOAUTOAUTO AUTO AUTO Minuterie OFF Minuteur Eco Activez ou désactivez le minuteur Eco.

Minuteur Eco Minuteur Eco Désact. éco après Arr. Mar. AUTO Activez ou désactivez le minuteur Eco. AUTOAUTOAUTO AUTO AUTO89 Configuration et réinitialisation

6 Configuration et réinitialisation 6 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 7 L'option sélectionnée est appliquée. Désact. éco après 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Minuterie OFF Plus, puis sur [ ] sur le produit. 4 Appuyez sur [ ] pour passer à Minuteur Eco, puis sur [ ] sur le produit. 5 Appuyez sur [ ] pour passer à Désact. éco après, puis sur [ ] sur le produit. L'écran suivant s'affiche. 6 Appuyez sur [ ] pour configurer l'option Désact. éco après. La minuterie économique peut être réglée sur une valeur comprise entre 10 et 180 minutes. Le produit est automatiquement mis hors tension une fois la période indiquée écoulée. Cette option n'est disponible que lorsque le paramètre Minuteur Eco est défini sur Mar..

Minuteur Eco AUTO Définissez la désactivation automatique de l'écran après un certain temps. AUTOAUTOAUTO AUTO AUTO 10m Minuteur Eco Désact. éco après90 Configuration et réinitialisation

6 Configuration et réinitialisation

6.5 Mode PC/AV (sauf pour les modèles S19E200NW /

S19E200NY / S22E200N / S22E200NY) Définissez l'option Mode PC/AV sur AV. L'image affichée est plus grande. Cette option est utile notamment lorsque vous regardez un film. Cette fonction ne prend pas en charge le mode analogique. Fourni uniquement avec les modèles à écran large tels que 16:9 ou 16:10. Si le moniteur (lorsqu'il est défini sur DVI) est en mode d'économie d'énergie ou affiche le message Vérif. câble signal, appuyez sur le bouton [ ] pour afficher l'OSD. Vous pouvez sélectionner PC ou AV. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.5.1 Configuration du Mode PC/AV

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer au Mode PC/AV, puis sur [ ] sur le produit. L'écran suivant s'affiche. MENU

AUTO Sélectionnez AV pour agrandir l'image. CONF. ET REINIT. Réinitialiser tout Eco. intelligente Minuterie OFF Plus Mode PC/AV Tch Nombre répét. Détection source Arr. Accélération Auto AUTOAUTOAUTO AUTO AUTO91 Configuration et réinitialisation

6 Configuration et réinitialisation 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

AUTO Mode PC/AVSélectionnez le mode PC/AV pour la source DVI. AUTOAUTO AUTO AUTO

AUTO Mode PC/AVSélectionnez le mode PC/AV pour la source DisplayPort. AUTOAUTO AUTO AUTO

AUTO Mode PC/AV Sélectionnez le mode PC/AV pour la source DVI. AUTOAUTO AUTO AUTO92 Configuration et réinitialisation

6 Configuration et réinitialisation

6.6 Tch Nombre répét.

Contrôlez la vitesse de réponse d'un bouton quand on appuie dessus. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.6.1 Configuration de Tch Nombre répét.

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à Tch Nombre répét., puis sur [ ] sur le produit. L'écran suivant s'affiche. Vous pouvez sélectionner Accélération, 1 sec ou 2 sec. Si vous sélectionnez Pas de répétition, une commande ne répond qu'une fois quand on appuie sur un bouton donné. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

Off Acceleration Auto Accélération 1 sec 2 sec Pas de répétition AUTO CONF. ET REINIT. Réinitialiser tout Eco. intelligente Minuterie OFF Plus Tch Nombre répét. AUTO AUTO Configurez le temps de réponse d'un bouton lorsque vous appuyez dessus.

AUTO Configurez le temps de réponse d'un bouton lorsque vous appuyez dessus. Arr. Acceleration Auto AUTOAUTOAUTO AUTO AUTO Accélération 1 sec 2 sec Pas de répétition CONF. ET REINIT. Réinitialiser tout Econ. énergie Plus Minuterie OFF Mode PC/AV Tch Nombre répét. Détection source AUTO AUTO93 Configuration et réinitialisation

6 Configuration et réinitialisation

6.7 Détection source (sauf pour les modèles S19E200NW /

S19E200NY / S22E200N / S22E200NY) Activez la Détection source. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé.

6.7.1 Configuration de Détection source

1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour passer à CONF. ET REINIT., puis sur [ ] sur le produit. 3 Appuyez sur [ ] pour passer à la Détection source, puis sur [ ] sur le produit. L'écran suivant s'affiche. Auto : La source d'entrée est automatiquement reconnue. Manuel : Sélectionnez manuellement une source d'entrée. 4 Appuyez sur [ ] pour accéder à l'option de votre choix et appuyez ensuite sur [ ]. 5 L'option sélectionnée est appliquée.

AUTO Définissez le mode de détection des sources d'entrée. Arr. Acceleration Auto AUTOAUTOAUTO AUTO AUTO AUTO AUTO Auto Manuel CONF. ET REINIT. Réinitialiser tout Eco. intelligente Minuterie OFF Plus Mode PC/AV Tch Nombre répét. Détection source94 7 Menu INFORMATIONS et autres

Menu INFORMATIONS et autres Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails.

Affichez la source d'entrée, la fréquence et la résolution actuelles.7.1.1 Affichage des INFORMATIONS 1 Appuyez sur n'importe quel bouton à l'avant du produit pour afficher le guide des touches. Ensuite, appuyez sur [ ] pour afficher l'écran de menu correspondant. 2 Appuyez sur [ ] pour accéder aux INFORMATIONS. La source d'entrée, la fréquence et la résolution actuelles apparaîtront. Les options de menu affichées peuvent varier en fonction du modèle.

7 Menu INFORMATIONS et autres

7.2 Configuration de la Luminosité, du Contraste et de la

Netteté à partir de l'écran initial Réglez la Luminosité, Contraste et Netteté grâce aux [ ] boutons de l'écran initial (sur lequel aucun menu d'affichage à l'écran (OSD) n'est affiché). Luminosité : Ce menu n'est pas disponible si Bright est défini sur le mode Contraste Dynam.. Ce menu n'est pas disponible quand Eco. intelligente est activé. Ce menu n'est pas disponible quand Mode Protection est activé.

Contraste : Cette option n'est pas disponible quand Bright est en mode Cinéma ou Contraste Dynam.. Ce menu n'est pas disponible quand Mode Jeu est activé.

Netteté : Cette option n'est pas disponible quand Bright est en mode Cinéma ou Contraste Dynam.. Ce menu n'est pas disponible quand Mode Jeu est activé. 1 Appuyez sur n'importe quel bouton à l'avant du produit (quand aucun écran de menu n'est affiché) pour afficher le guide des touches. Ensuite, appuyez sur le bouton [ ]. L'écran suivant s'affiche. 2 Appuyez sur le bouton [ ] pour passer du paramètre Luminosité, Contraste à Netteté et inversement. 3 Réglez la Luminosité, Contraste à Netteté grâce aux boutons [ ]. La luminosité par défaut peut varier selon la région. SAMSUNG MAGIC SAMSUNG MAGIC SAMSUNG MAGIC Contraste Netteté

Luminosité96 Menu INFORMATIONS et autres

7 Menu INFORMATIONS et autres

7.3 Configuration du Volume sur l’écran initial

Réglez le Volume en appuyant sur le bouton [ ] quand le guide des touches est affiché. 1 Appuyez sur n'importe quel bouton à l'avant du produit (quand aucun écran de menu n'est affiché) pour afficher le guide des touches. Ensuite, appuyez sur [ ]. L'écran suivant s'affiche. 2 Réglez le Volume grâce aux boutons [ ]. Applicable uniquement pour les modèles qui disposent de haut-parleurs. Le réglage du Volume n'est possible que si le câble approprié est branché au port [IN]. Les fonctions disponibles sur le moniteur peuvent varier en fonction du modèle. Référez-vous au produit utilisé. Volume 8 Installation du logiciel

Installation du logiciel

"MultiScreen" permet à l’utilisateur de partager le moniteur en plusieurs sections.8.1.1 Installation du logiciel 1 Insérez le CD d'installation dans le lecteur de CD-ROM. 2 Choisissez le programme d'installation de "MultiScreen". Si la fenêtre d'installation du logiciel ne s'affiche pas sur l'écran principal, recherchez le fichier d'installation de "MultiScreen" sur le CD-ROM et double-cliquez dessus. 3 Lorsque l'assistant d'installation s'affiche, cliquez sur "Next". 4 Terminez l'installation du logiciel en suivant les instructions affichées à l’écran. Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après l'installation. Il se peut que l'icône "MultiScreen" ne soit pas visible, en fonction des caractéristiques du système informatique et de l'appareil. Si l'icône de raccourci ne s'affiche pas à l'écran, appuyez sur la touche F5. Restrictions et problèmes relatifs à l'installation ("MultiScreen") L'installation de "MultiScreen" peut être influencée par la carte graphique, la carte mère et l'environnement réseau. Configuration système requise Système d'exploitation Windows™ 2000 Windows XP Home Edition Windows XP Professional Windows Vista 32 bits Windows 7 32 bits Windows 8 32 bits MultiScreen98 Installation du logiciel

8 Installation du logiciel Pour l'utilisation de "MultiScreen", il est conseillé d'utiliser le système d'exploitation Windows 2000 ou une version ultérieure. Matériel Au moins 32 Mo de mémoire Au moins 60 Mo d'espace disque libre sur le disque dur

8.1.2 Désinstallation du logiciel

Cliquez sur Démarrer, choisissez Paramètres/Panneau de configuration, puis double-cliquez sur Ajout ou suppression de programmes. Sélectionnez "MultiScreen" dans la liste des programmes, puis cliquez sur le bouton Ajouter/Supprimer.99 9 Guide de dépannage

9.1 Exigences préalables à tout contact avec le service

clientèle de Samsung

9.1.1 Test du produit

Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. Vérifiez que votre produit fonctionne normalement en utilisant la fonction de test appropriée.Si l'écran est hors tension et que le voyant d'alimentation clignote alors que le produit est correctement branché à un PC, procédez à un test d'auto-diagnostic. 1 Mettez hors tension l'ordinateur et l'appareil. 2 Débranchez le câble du produit. 3 Met l'appareil sous tension. 4 Si le message Vérif. câble signal apparaît, le produit fonctionne normalement. Si l'écran reste noir, vérifiez l'ordinateur, le contrôleur vidéo et le câble.

9.1.2 Vérification de la résolution et de la fréquence

Si un mode dépassant la résolution prise en charge est utilisé (consultez la section "10.15 Tableau des modes de signal standard"), le message Mode non optimal apparaîtra pendant un court moment. 9.1.3 Vérifiez les éléments suivants :Problème d'installation (mode PC)Problèmes SolutionsL'écran s'allume et s'éteint continuellement. Vérifiez que le câble est correctement branché entre le produit et le PC et que les connecteurs sont bien verrouillés. (Consultez la section "2.2 Connexion et utilisation d'un ordinateur".)100 Guide de dépannage

9 Guide de dépannage Problème d'écran Problèmes Solutions Le voyant d'alimentation est éteint. L'écran ne s'allume pas. Vérifiez que le câble d'alimentation est correctement branché. (Consultez la section "2.2 Connexion et utilisation d'un ordinateur".) Le message Vérif. câble signal apparaît. Vérifiez que le câble est correctement branché au produit. (Consultez la section "2.2 Connexion et utilisation d'un ordinateur".) Assurez-vous que le périphérique connecté à l'appareil est sous tension. Mode non optimal est affiché. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale acceptée pour le produit. Modifiez la résolution et la fréquence maximales pour qu'elles correspondent aux performances du produit, en vous référant au Tableau des modes de signal standard (page 134). Les images affichées à l'écran sont déformées. Vérifiez le branchement des câbles au produit (consultez la section "2.2 Connexion et utilisation d'un ordinateur"). L'image n'est pas nette. Ajustez les Régl. de base (page 71) et Régl. précis (page 72). Retirez tous les accessoires (câble d'extension vidéo, etc.), puis réessayez. Réglez la résolution et la fréquence selon le niveau recommandé. L'image à l'écran est instable et tremble. Vérifiez que la résolution et la fréquence du PC sont définies sur des valeurs compatibles avec l'appareil. Le cas échéant, vous pourrez ensuite modifier les paramètres en vous reportant au tableau des modes de signal standard (page 134) dans ce manuel et au menu INFORMATIONS sur l'appareil. Des ombres ou des images fantômes restent affichées sur l'écran. L'écran est trop lumineux. L'écran est trop sombre. Réglez la Luminosité (page 58) et le Contraste (page 59). Les couleurs sont inadéquates. Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".) Les couleurs affichées ne sont pas nettes ou une distorsion des couleurs est perceptible. Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".)101 Guide de dépannage

9 Guide de dépannage Problème de son Problème de périphérique source Les voyants situés sur le cadre du produit peuvent être visibles selon l'angle de vue de l'utilisateur. Le voyant est sans danger pour les utilisateurs et n'a aucune incidence sur les fonctionnalités et les performances. Le produit peut être utilisé en toute sécurité. Le blanc ne l'est pas vraiment. Modifiez les paramètres de COULEUR. (Consultez la section " Configuration de la teinte".) Aucune image n'est visible sur l'écran et le voyant d'alimentation clignote toutes les 0,5 à 1seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur une touche du clavier ou déplacez la souris pour revenir à l'écran précédent. Problèmes Solutions Il n'y a pas de son. Vérifiez le branchement du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop faible. Permet de régler le volume. Si le problème subsiste après avoir réglé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel. Problèmes Solutions Un bip est émis au démarrage de mon ordinateur. Si un signal sonore (bip) est émis pendant le démarrage de l'ordinateur, faites-le réparer. Problèmes Solutions102 Guide de dépannage

9 Guide de dépannage

9.2 Questions-réponses

Question Réponse Comment puis-je modifier la fréquence ? Pour définir la fréquence de votre carte graphique, procédez comme suit : Windows XP: Sélectionnez Panneau de configuration Apparence et thèmes Affichage Paramètres Avancé Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows ME/2000: Sélectionnez Panneau de configuration Affichage Paramètres Avancé Écran, puis réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Windows Vista: Sélectionnez Panneau de configuration Apparence et personnalisation Personnalisation Paramètres d'affichage Paramètres avancés Écran, puis réglez la Fréquence de rafraîchissement sous Paramètres du moniteur. Windows 7: Sélectionnez Panneau de configuration Apparence et personnalisation Affichage Résolution d'écran Paramètres avancés Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows 8: Sélectionnez Paramètres Panneau de configuration Apparence et personnalisation Affichage Résolution d'écran Paramètres avancés Écran, puis réglez la Fréquence d'actualisation sous Paramètres du moniteur. Windows 10: Sous Paramètres Système Affichage Paramètres d'affichage avancés Afficher les propriétés de l’adaptateur Écran, réglez la Fréquence de rafraîchissement sous Paramètres du moniteur.103 Guide de dépannage

9 Guide de dépannage Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Question Réponse Comment puis-je modifier la résolution ? Windows XP: Sélectionnez Panneau de configuration Apparence et thèmes Affichage Paramètres, puis réglez la résolution. Windows ME/2000: Sélectionnez Panneau de configuration Affichage Paramètres, puis réglez la résolution. Windows Vista: Sélectionnez Panneau de configuration Apparence et personnalisation Personnalisation Paramètres d'affichage, puis réglez la résolution. Windows 7: Sélectionnez Panneau de configuration Apparence et personnalisation Affichage Ajuster la résolution, puis réglez la résolution. Windows 8: Sélectionnez Paramètres Panneau de configuration Apparence et personnalisation Affichage Ajuster la résolution, puis réglez la résolution. Windows 10: Sous Paramètres Système Affichage Paramètres d'affichage avancés, reglez la résolution. Comment puis-je définir le mode d'économie d'énergie ? Windows XP: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et thèmes Affichage Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows ME/2000: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Affichage Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows Vista: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et personnalisation Personnaliser Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 7: Vous pouvez définir le mode d'économie d'énergie sous Panneau de configuration Apparence et personnalisation Personnaliser Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 8: Vous pouvez définir le mode d'économie d'énergie sous Paramètres Panneau de configuration Apparence et personnalisation Personnaliser Paramètres de l'écran de veille Options d'alimentation ou en accédant à la configuration du BIOS sur l'ordinateur. Windows 10: Vous pouvez définir le mode d'économie d'énergie sous Paramètres Personnalisation Écran de verrouillage Paramètres du délai d’expiration de l’écran Alimentation & Mise en veuille ou en accédant à la configuration du BIOS sur l'ordinateur.104 10 Caractéristiques techniques

Caractéristiques techniques

10.1 Généralités (S19E200NY / S19E200NW)

Nom du modèle S19E200NY S19E200NW Panneau Taille Classe 19 (18,5 pouces / 47,0 cm) Classe 19 (19,0 pouces / 48,1 cm) Surface d'affichage 409,8 mm (H) x 230,4 mm (V) 16,1 pouces (H) x 9,1 pouces (V) 408,24 mm (H) x 255,15 mm (V) 16,1 pouces (H) x 10,0 pouces (V) Pas des pixels 0,300 mm (H) x 0,300 mm (V) 0,011811 pouces (H) x 0,011811 pouces (V) 0,2835 mm (H) x 0,2835 mm (V) 0,011161 pouces (H) x 0,011161 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 441,4 x 266,6 x 77,7 mm 17,4 x 10,5 x 3,1 pouces 439,4 x 289,9 x 76,9 mm 17,3 x 11,4 x 3,0 pouces Avec socle 441,4 x 349,3 x 170,0 mm / 2,73 kg 17,4 x 13,8 x 6,7 pouces / 6,0 lbs 439,4 x 373,6 x 170,0 mm / 3,01 kg 17,3 x 14,7 x 6,7 pouces / 6,6 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation105 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.106 Caractéristiques techniques

10 Caractéristiques techniques

10.2 Généralités (S19E200BW / S19E200BR)

Nom du modèle S19E200BW S19E200BR Panneau Taille Classe 19 (19,0 pouces / 48,1 cm) Classe 19 (19,0 pouces / 48,2 cm) Surface d'affichage 408,24 mm (H) x 255,15 mm (V) 16,1 pouces (H) x 10,0 pouces (V) 376,32 mm (H) x 301,06 mm (V) 14,8 pouces (H) x 11,9 pouces (V) Pas des pixels 0,2835 mm (H) x 0,2835 mm (V) 0,011161 pouces (H) x 0,011161 pouces (V) 0,294 mm (H) x 0,294 mm (V) 0,011575 pouces (H) x 0,011575 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 439,4 x 289,9 x 76,9 mm 17,3 x 11,4 x 3,0 pouces 407,0 x 336,0 x 76,8 mm 16,0 x 13,2 x 3,0 pouces Avec socle 439,4 x 373,6 x 170,0 mm / 3,01 kg 17,3 x 14,7 x 6,7 pouces / 6,6 lbs 407,0 x 419,6 x 170,0 mm / 3,21 kg 16,0 x 16,5 x 6,7 pouces / 7,1 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation107 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.108 Caractéristiques techniques

10 Caractéristiques techniques

10.3 Généralités (S22E200NY)

Nom du modèle S22E200NY Panneau Taille Classe 22 (21,5 pouces / 54,6 cm) Surface d'affichage 476,64 mm (H) x 268,11 mm (V) 18,8 pouces (H) x 10,6 pouces (V) Pas des pixels 0,24825 mm (H) x 0,24825 mm (V) 0,009774 pouces (H) x 0,009774 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 504,3 x 301,9 x 77,5 mm 19,9 x 11,9 x 3,1 pouces Avec socle 504,3 x 385,4 x 170,0 mm / 3,37 kg 19,9 x 15,2 x 6,7 pouces / 7,4 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation109 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.110 Caractéristiques techniques

10 Caractéristiques techniques

10.4 Généralités (S22E200B / S22E200N / S22E200BW)

Nom du modèle S22E200B / S22E200N S22E200BW Panneau Taille Classe 22 (21,5 pouces / 54,6 cm) Classe 22 (22,0 pouces / 55,8 cm) Surface d'affichage 476,64 mm (H) x 268,11 mm (V) 0,009774 pouces (H) x 0,009774 pouces (V) 473,76 mm (H) x 296,1 mm (V) 0,011102 pouces (H) x 0,011102 pouces (V) Pas des pixels 0,24825 mm (H) x 0,24825 mm (V) 0,282 mm (H) x 0,282 mm (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 504,3 x 301,9 x 77,5 mm 19,9 x 11,9 x 3,1 pouces 502,4 x 329,8 x 77,6 mm 19,8 x 13,0 x 3,1 pouces Avec socle 504,3 x 385,4 x 170,0 mm / 3,52 kg 19,9 x 15,2 x 6,7 pouces / 7,8 lbs 502,4 x 414,0 x 170,0 mm / 3,70 kg 19,8 x 16,3 x 6,7 pouces / 8,2 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation111 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.112 Caractéristiques techniques

10 Caractéristiques techniques

10.5 Généralités (S23E200B / S24E200BL)

Nom du modèle S23E200B S24E200BL Panneau Taille Classe 23 (23,0 pouces / 58,4 cm) Classe 24 (23,6 pouces / 59,8 cm) Surface d'affichage 509,76 mm (H) x 286,74 mm (V) 20,1 pouces (H) x 11,3 pouces (V) 521,28 mm (H) x 293,22 mm (V) 20,5 pouces (H) x 11,5 pouces (V) Pas des pixels 0,2655 mm (H) x 0,2655 mm (V) 0,010453 pouces (H) x 0,010453 pouces (V) 0,2715 mm (H) x 0,2715 mm (V) 0,010689 pouces (H) x 0,010689 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 542,9 x 321,4 x 77,2 mm 21,4 x 12,7 x 3,0 pouces 554,6 x 330,5 x 78,1 mm 21,8 x 13,0 x 3,1 pouces Avec socle 542,9 x 404,9 x 170,0 mm / 3,67 kg 21,4 x 15,9 x 6,7 pouces / 8,1 lbs 554,6 x 412,7 x 185,0 mm / 4,06 kg 21,8 x 16,2 x 7,3 pouces / 9,0 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation113 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.114 Caractéristiques techniques

10 Caractéristiques techniques

10.6 Généralités (S19E450BW / S19E450MW / S19E450BR /

S19E450MR) Nom du modèle S19E450BW / S19E450MW S19E450BR / S19E450MR Panneau Taille Classe 19 (19,0 pouces / 48,1 cm) Classe 19 (19,0 pouces / 48,2 cm) Surface d'affichage 408,24 mm (H) x 255,15 mm (V) 16,1 pouces (H) x 10,0 pouces (V) 376,32 mm (H) x 301,06 mm (V) 14,8 pouces (H) x 11,9 pouces (V) Pas des pixels 0,2835 mm (H) x 0,2835 mm (V) 0,011161 pouces (H) x 0,011161 pouces (V) 0,294 mm (H) x 0,294 mm (V) 0,011575 pouces (H) x 0,011575 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 439,4 x 289,9 x 55,7 mm / 2,71 kg 17,3 x 11,4 x 2,2 pouces / 6,0 lbs 407,0 x 336,0 x 54,8 mm / 2,91 kg 16,0 x 13,2 x 2,2 pouces / 6,4 lbs Avec socle MIN. : 439,4 x 323,3 x 210,0 mm / 4,20 kg 17,3 x 12,7 x 8,3 pouces / 9,3 lbs MAX. : 439,4 x 423,3 x 210,0 mm / 4,20 kg 17,3 x 16,7 x 8,3 pouces / 9,3 lbs MIN. : 407,0 x 368,9 x 210,0 mm / 4,40 kg 16,0 x 14,5 x 8,3 pouces / 9,7 lbs MAX. : 407,0 x 468,9 x 210,0 mm / 4,40 kg 16,0 x 18,5 x 8,3 pouces / 9,7 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation115 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.116 Caractéristiques techniques

10 Caractéristiques techniques

10.7 Généralités (S22E450B / S22E450M / S22E450D)

Nom du modèle S22E450B / S22E450M S22E450D Panneau Taille Classe 22 (21,5 pouces / 54,6 cm) Surface d'affichage 476,64 mm (H) x 268,11 mm (V) 18,8 pouces (H) x 10,6 pouces (V) Pas des pixels 0,24825 mm (H) x 0,24825 mm (V) 0,009774 pouces (H) x 0,009774 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 504,3 x 301,9 x 55,4 mm / 3,26 kg 19,9 x 11,9 x 2,2 pouces / 7,2 lbs Avec socle MIN. : 504,3 x 325,3 x 210,0 mm / 4,76 kg 19,9 x 12,8 x 8,3 pouces / 10,5 lbs MAX. : 504,3 x 425,3 x 210,0 mm / 4,76 kg 19,9 x 16,7 x 8,3 pouces / 10,5 lbs Sans USB: MIN. : 504,3 x 325,3 x 210,0 mm / 4,76 kg 19,9 x 12,8 x 8,3 pouces / 10,5 lbs MAX. : 504,3 x 425,3 x 210,0 mm / 4,76 kg 19,9 x 16,7 x 8,3 pouces / 10,5 lbs Avec USB: MIN. : 504,3 x 359,4 x 210,0 mm / 4,86 kg 19,9 x 14,1 x 8,3 pouces / 10,7 lbs MAX. : 504,3 x 489,4 x 210,0 mm / 4,86 kg 19,9 x 19,3 x 8,3 pouces / 10,7 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras))117 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit. Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation Nom du modèle S22E450B / S22E450M S22E450D118 Caractéristiques techniques

10 Caractéristiques techniques

10.8 Généralités (S22E450BW / S22E450MW / S22E450DW)

Nom du modèle S22E450BW / S22E450MW S22E450DW Panneau Taille Classe 22 (22,0 pouces / 55,8 cm) Surface d'affichage 473,76 mm (H) x 296,1 mm (V) 18,7 pouces (H) x 11,7 pouces (V) Pas des pixels 0,282 mm (H) x 0,282 mm (V) 0,011102 pouces (H) x 0,011102 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 502,4 x 329,8 x 55,7 mm / 3,42 kg 19,8 x 13,0 x 2,2 pouces / 7,5 lbs Avec socle MIN. : 502,4 x 353,4 x 210,0 mm / 4,91 kg 19,8 x 13,9 x 8,3 pouces / 10,8 lbs MAX. : 502,4 x 453,4 x 210,0 mm / 4,91 kg 19,8 x 17,9 x 8,3 pouces / 10,8 lbs Sans USB: MIN. : 502,4 x 353,4 x 210,0 mm / 4,91 kg 19,8 x 13,9 x 8,3 pouces / 10,8 lbs MAX. : 502,4 x 453,4 x 210,0 mm / 4,91 kg 19,8 x 17,9 x 8,3 pouces / 10,8 lbs Avec USB: MIN. : 502,4 x 387,5 x 210,0 mm / 5,03 kg 19,8 x 15,3 x 8,3 pouces / 11,1 lbs MAX. : 502,4 x 517,5 x 210,0 mm / 5,03 kg 19,8 x 20,4 x 8,3 pouces / 11,1 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras))119 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit. Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation Nom du modèle S22E450BW / S22E450MW S22E450DW120 Caractéristiques techniques

10 Caractéristiques techniques

10.9 Généralités (S23E450B)

Nom du modèle S23E450B Panneau Taille Classe 23 (23,0 pouces / 58,4 cm) Surface d'affichage 509,76 mm (H) x 286,74 mm (V) 20,1 pouces (H) x 11,3 pouces (V) Pas des pixels 0,2655 mm (H) x 0,2655 mm (V) 0,010453 pouces (H) x 0,010453 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 542,9 x 321,4 x 55,3 mm / 3,44 kg 21,4 x 12,7 x 2,2 pouces / 7,6 lbs Avec socle MIN. : 542,9 x 344,7 x 224,0 mm / 5,13 kg 21,4 x 13,6 x 8,8 pouces / 11,3 lbs MAX. : 542,9 x 474,7 x 224,0 mm / 5,13 kg 21,4 x 18,7 x 8,8 pouces / 11,3 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation121 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.122 Caractéristiques techniques

10 Caractéristiques techniques

10.10 Généralités (S24E450BL / S24E450DL)

Nom du modèle S24E450BL S24E450DL Panneau Taille Classe 24 (23,6 pouces / 59,8 cm) Surface d'affichage 521,28 mm (H) x 293,22 mm (V) 20,5 pouces (H) x 11,5 pouces (V) Pas des pixels 0,2715 mm (H) x 0,2715 mm (V) 0,010689 pouces (H) x 0,010689 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 554,6 x 330,5 x 55,4 mm / 3,78 kg 21,8 x 13,0 x 2,2 pouces / 8,3 lbs Avec socle MIN. : 554,6 x 352,3 x 224,0 mm / 5,48 kg 21,8 x 13,9 x 8,8 pouces / 12,0 lbs MAX. : 554,6 x 482,3 x 224,0 mm / 5,48 kg 21,8 x 19,0 x 8,8 pouces / 12,0 lbs Sans USB: MIN. : 554,6 x 352,3 x 224,0 mm / 5,48 kg 21,8 x 13,9 x 8,8 pouces / 12,0 lbs MAX. : 554,6 x 482,3 x 224,0 mm / 5,48 kg 21,8 x 19,0 x 8,8 pouces / 12,0 lbs Avec USB: MIN. : 554,6 x 357,3 x 224,0 mm / 5,48 kg 21,8 x 14,1 x 8,8 pouces / 12,0 lbs MAX. : 554,6 x 487,3 x 224,0 mm / 5,48 kg 21,8 x 19,2 x 8,8 pouces / 12,0 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras))123 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit. Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation Nom du modèle S24E450BL S24E450DL124 Caractéristiques techniques

10 Caractéristiques techniques

10.11 Généralités (S24E450B / S24E450M / S24E450D)

Nom du modèle S24E450B / S24E450M S24E450D Panneau Taille Classe 24 (24,0 pouces / 60,9 cm) Surface d'affichage 531,36 mm (H) x 298,89 mm (V) 20,9 pouces (H) x 11,8 pouces (V) Pas des pixels 0,27675 mm (H) x 0,27675 mm (V) 0,010896 pouces (H) x 0,010896 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 565,4 x 333,2 x 56,6 mm / 3,40 kg 22,3 x 13,1 x 2,2 pouces / 7,5 lbs Avec socle MIN. : 565,4 x 356,8 x 224,0 mm / 5,10 kg 22,3 x 14,0 x 8,8 pouces / 11,2 lbs MAX. : 565,4 x 486,8 x 224,0 mm / 5,10 kg 22,3 x 19,2 x 8,8 pouces / 11,2 lbs Sans USB: MIN. : 565,4 x 356,8 x 224,0 mm / 5,10 kg 22,3 x 14,0 x 8,8 pouces / 11,2 lbs MAX. : 565,4 x 486,8 x 224,0 mm / 5,10 kg 22,3 x 19,2 x 8,8 pouces / 11,2 lbs Avec USB: MIN. : 565,4 x 361,8 x 224,0 mm / 5,10 kg 22,3 x 14,2 x 8,8 pouces / 11,2 lbs MAX. : 565,4 x 491,8 x 224,0 mm / 5,10 kg 22,3 x 19,4 x 8,8 pouces / 11,2 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras))125 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit. Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation Nom du modèle S24E450B / S24E450M S24E450D126 Caractéristiques techniques

10 Caractéristiques techniques

10.12 Généralités (S24E650BW)

Nom du modèle S24E650BW Panneau Taille Classe 24 (24,0 pouces / 61,1 cm) Surface d'affichage 518,4 mm (H) x 324,0 mm (V) 20,4 pouces (H) x 12,8 pouces (V) Pas des pixels 0,270 mm (H) x 0,270 mm (V) 0,01063 pouces (H) x 0,01063 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 554,8 x 359,4 x 55,1 mm / 4,11 kg 21,8 x 14,1 x 2,2 pouces / 9,1 lbs Avec socle MIN. : 554,8 x 382,3 x 224,0 mm / 5,80 kg 21,8 x 15,1 x 8,8 pouces / 12,8 lbs MAX. : 554,8 x 512,3 x 224,0 mm / 5,80 kg 21,8 x 20,2 x 8,8 pouces / 12,8 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras)) Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation127 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit.128 Caractéristiques techniques

10 Caractéristiques techniques

10.13 Généralités (S27E450B / S27E450D)

Nom du modèle S27E450B S27E450D Panneau Taille Classe 27 (27,0 pouces / 68,5 cm) Surface d'affichage 597,6 mm (H) x 336,15 mm (V) 23,5 pouces (H) x 13,2 pouces (V) Pas des pixels 0,3114 mm (H) x 0,3114 mm (V) 0,01226 pouces (H) x 0,01226 pouces (V) Alimentation Ce produit utilise une tension comprise entre 100 et 240 V. Reportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays. Dimensions (L x H x P) / Poids Sans socle 639,0 x 378,1 x 57,6 mm / 4,60 kg 25,2 x 14,9 x 2,3 pouces / 10,1 lbs Avec socle MIN. : 639,0 x 397,8 x 224,0 mm / 6,29 kg 25,2 x 15,7 x 8,8 pouces / 13,9 lbs MAX. : 639,0 x 527,8 x 224,0 mm / 6,29 kg 25,2 x 20,8 x 8,8 pouces / 13,9 lbs Sans USB: MIN. : 639,0 x 397,8 x 224,0 mm / 6,29 kg 25,2 x 15,7 x 8,8 pouces / 13,9 lbs MAX. : 639,0 x 527,8 x 224,0 mm / 6,29 kg 25,2 x 20,8 x 8,8 pouces / 13,9 lbs Avec USB: MIN. : 639,0 x 402,8 x 224,0 mm / 6,29 kg 25,2 x 15,9 x 8,8 pouces / 13,9 lbs MAX. : 639,0 x 532,8 x 224,0 mm / 6,29 kg 25,2 x 21,0 x 8,8 pouces / 13,9 lbs Interface de fixation VESA 100,0 mm x 100,0 mm 3,9 pouces x 3,9 pouces (destinée à du matériel de fixation spécialisé (bras))129 Caractéristiques techniques

10 Caractéristiques techniques Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez.

Pixels En raison de la conception même de ce produit, il se peut que 1 pixel par million (ppm) apparaisse plus clair ou plus sombre sur l'écran LCD. Cela n'a aucune incidence sur les performances du produit.

Les spécifications ci-dessus peuvent être modifiées sans avis préalable dans le but d'améliorer la qualité.

Ce périphérique est un appareil numérique de Classe B.

Pour accéder aux informations sur l'étiquetage énergétique concernant ce produit sur la base de données EPREL, rendez-vous sur https://eprel.ec.europa.eu/qr/****** les ****** devant être remplacés par le numéro d'enregistrement du produit dans la base EPREL. Le numéro d'enregistrement figure sur l'étiquette énergétique de votre produit. Considérations environnementales Fonctionnement Température : 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F) Humidité : 10% à 80%, sans condensation Stockage Température : -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F) Humidité : 5% à 95%, sans condensation Nom du modèle S27E450B S27E450D130 Caractéristiques techniques

10 Caractéristiques techniques

10.14 Économiseur d'énergie

La fonction d’économies d'énergie du produit permet de réduire la consommation d’électricité en désactivant l’écran et en activant le voyant d’alimentation si le produit n’est pas utilisé pendant une période définie. Lorsque l'appareil passe en mode d'économie d'énergie, il n'est pas mis hors tension. Pour rallumer l'écran, appuyez sur une touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un ordinateur pourvu de ce type de fonction. Économiseur d'énergie Mode de fonctionnement normal Mode d'économie d'énergie Mise hors tension (bouton d'alimentation) Indicateur d'alimentation Activé Clignotant Arrêt Consommation (S19E200NY) 19 W type Moins de 0,1 W Moins de 0,1 W Consommation (S19E200BR) Consommation (S19E200NW) Consommation (S19E200BW) Consommation (S22E200NY) 24 W type Consommation (S22E200N) Consommation (S22E200B) Consommation (S22E200BW)131 Caractéristiques techniques

10 Caractéristiques techniques Économiseur d'énergie Mode de fonctionnement normal Mode d'économie d'énergie Mise hors tension (bouton d'alimentation) Consommation (S23E200B) 25 W type Moins de 0,1 W Moins de 0,1 W Consommation (S24E200BL) Consommation (S19E450BW) 19 W type 0,3 W type Moins de 0,005 W (mode 0 W) Consommation (S19E450MW) Consommation (S19E450BR) Consommation (S19E450MR) Consommation (S22E450B) 24 W type132 Caractéristiques techniques

10 Caractéristiques techniques Économiseur d'énergie Mode de fonctionnement normal Mode d'économie d'énergie Mise hors tension (bouton d'alimentation) Consommation (S22E450M) 24 W type 0,3 W type Moins de 0,005 W (mode 0 W) Consommation (S22E450D) Consommation (S22E450BW) Consommation (S22E450MW) Consommation (S22E450DW) Consommation (S23E450B) 25 W type Consommation (S24E450BL) Consommation (S24E450DL)133 Caractéristiques techniques

10 Caractéristiques techniques Le niveau de consommation affiché peut varier selon les conditions de fonctionnement ou lors de la modification des paramètres. (Modèle S**E200** Mode d'économie d'énergie / Mise hors tension (bouton d'alimentation) : Moins de 0,1 watt (entrée analogique), 0,25 watt maximum) (Modèle S**E450**& S**E650** Mise hors tension (bouton d'alimentation) : moins de 0,005 W (mode 0 W). En mode 0 W, le produit ne reçoit pas de commandes externes. La consommation électrique est plus élevée lorsque le produit reçoit une commande externe, telle qu’un signal du programme Magic Rotation.) Pour réduire la consommation d'énergie jusqu'à 0, débranchez le cordon d'alimentation. Assurez- vous de bien débrancher le câble d'alimentation si vous prévoyez de ne pas utiliser le produit pendant une période prolongée. Pour une consommation nulle lorsque l'interrupteur d'alimentation n'est pas disponible, débranchez le câble d'alimentation. Économiseur d'énergie Mode de fonctionnement normal Mode d'économie d'énergie Mise hors tension (bouton d'alimentation) Consommation (S24E450B) 25 W type 0,3 W type Moins de 0,005 W (mode 0 W) Consommation (S24E450M) Consommation (S24E450D) Consommation (S24E650BW) 31 W type Consommation (S27E450B) 35 W type Consommation (S27E450D)134 Caractéristiques techniques

10 Caractéristiques techniques

10.15 Tableau des modes de signal standard

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. Par conséquent, une résolution autre que celle indiquée peut nuire à la qualité de l'image. Pour éviter que cela se produise, il est conseillé de sélectionner la résolution optimale indiquée pour la taille d'écran de votre produit. Vérifiez la fréquence lorsque vous remplacez un moniteur à tube cathodique (connecté à un ordinateur) par un modèle LCD. Si le moniteur LCD ne prend pas en charge une fréquence verticale de 85 Hz, réglez-la sur 60 Hz à l'aide du moniteur à tube cathodique avant d'utiliser le moniteur LCD. Nom du modèle Synchronisation Résolution Fréquence horizontale Fréquence verticale Résolution optimale Résolution maximale S19E200NY 30 – 81 kHz 56 – 75 Hz 1366 x 768 à 60 Hz 1366 x 768 à 60 Hz S19E200NW S19E200BW S19E450BW S19E450MW 1440 x 900 à 60 Hz 1440 x 900 à 75 Hz S19E200BR S19E450BR S19E450MR 1280 x 1024 à 60 Hz 1280 x 1024 à 75 Hz S22E200BW S22E450BW S22E450MW S22E450DW 1680 x 1050 à 60 Hz 1680 x 1050 à 60 Hz S22E200NY S22E200N 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz S22E200B S23E200B S24E200BL S22E450B S22E450M S22E450D S23E450B S24E450BL S24E450DL135 Caractéristiques techniques

10 Caractéristiques techniques Si un signal appartenant aux modes de signal standard suivants est transmis depuis votre PC, l'écran s'ajustera automatiquement. Dans le cas d'un signal différent, il se peut que l'écran n'affiche aucune image alors que le voyant d'alimentation est allumé. Dans ce cas, modifiez les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique. S24E650BW 30 – 81 kHz 56 – 60 Hz 1920 x 1200 à 60 Hz 1920 x 1200 à 60 Hz S24E450B S24E450M S24E450D S27E450B S27E450D 56 – 75 Hz 1920 x 1080 à 60 Hz 1920 x 1080 à 60 Hz Nom du modèle Synchronisation Résolution Fréquence horizontale Fréquence verticale Résolution optimale Résolution maximale136 Caractéristiques techniques

10 Caractéristiques techniques S24E650BW Fréquence horizontale Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre réciproque d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz. Fréquence verticale La répétition de la même image des dizaines de fois par seconde permet de visualiser des images naturelles. Cette fréquence de répétition s'appelle la « fréquence verticale » ou « fréquence de rafraîchissement » et est mesurée en Hz. Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 800 x 600 35.156 56.250 36.000 +/+ VESA, 800 x 600 37.879 60.317 40.000 +/+ VESA, 1024 x 768 48.363 60.004 65.000 -/- VESA, 1280 x 720 45.000 60.000 74.250 +/+ VESA, 1280 x 800 49.702 59.810 83.500 -/+ VESA, 1280 x 1024 63.981 60.020 108.000 +/+ VESA, 1440 x 900 55.935 59.887 106.500 -/+ VESA, 1600 x 900 60.000 60.000 108.000 +/+ VESA, 1680 x 1050 65.290 59.954 146.250 -/+ VESA, 1920 x 1080 67.500 60.000 148.500 +/+ VESA, 1920 x 1200 74.038 59.950 154.000 +/-142 Annexe Annexe Prise en charge des frais de service (imputables aux clients) Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants : Produit non défectueux La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc. Si un technicien fournit des instructions sur l'utilisation du produit ou procède simplement à des réglages d'options sans démonter le produit. Le défaut résulte de facteurs environnementaux externes. (Internet, antenne, signal du réseau filaire, etc.) Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit. Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment. Le client demande des instructions sur la manière d'utiliser l'appareil de façon à coexister avec un autre produit de l'entreprise. Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise. Le client demande l'installation du logiciel et la configuration du produit. Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit. Le client demande une autre installation après l'achat d'un produit en ligne ou via le télé-achat. Dommage provoqué par le client Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client. Si un dommage causé au produit est dû à l'un des facteurs suivants : Impact ou chute externe. Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung. Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd. Refonte ou réparation du produit effectuée par le client. Utilisation d'une tension inappropriée ou de connexions électriques non autorisées. Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.143 Annexe Annexe Autres cas La défaillance du produit résulte d'une catastrophe naturelle. (foudre, incendie, tremblement de terre, inondation, etc.) Tous les composants consommables sont épuisés. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.) Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.144 Annexe Annexe Mise au rebut appropriée Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) Extended warranty (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. You can buy an extended warranty within 90 days of purchasing the product. The extended warranty will cover an additional period of 3 years, beyond the standard 3 year warranty. Samsung guarantee that replacement parts will be available for 5 years after the end of production. After 5 years, in the event that the Samsung’s service center has run out of replacement parts and cannot repair the product, Samsung will replace your product at no additional charge. If the model you purchased is no longer available, Samsung replace it with the current equivalent model.145 Annexe Annexe Terminologie OSD (Affichage à l'écran) L'affichage à l'écran (OSD) vous permet de configurer des paramètres à l'écran pour optimiser la qualité d'image selon vos besoins. Vous pouvez modifier la luminosité, la teinte, la taille et bien d'autres paramètres de l'écran grâce aux menus qui s'affichent à l'écran. Gamma Le menu Gamma permet de régler l'échelle de gris qui représente les tons moyens de l'écran. Le réglage de la luminosité affecte la luminosité de tout l'écran, tandis que celui du Gamma affecte uniquement la luminosité moyenne. Échelle de gris L'échelle renvoie aux niveaux d'intensité de couleur qui présentent des variations de changement de couleur, depuis les zones plus sombres jusqu'aux zones plus claires de l'écran. Les modifications de luminosité d'écran sont exprimées par variation du blanc et du noir, et l'échelle de gris renvoie à la zone moyenne entre le noir et le blanc. Tout changement de l'échelle de gris par ajustement du gamma modifiera la luminosité moyenne de l'écran. Fréquence de balayage La fréquence de balayage, ou fréquence de rafraîchissement, renvoie à la fréquence à laquelle l'écran est actualisé. Les données de l'écran sont transmises pendant le rafraîchissement de l'écran pour afficher une image, sans que cela soit visible à l'œil nu. Le nombre de rafraîchissements de l'écran s'appelle la fréquence de balayage et se mesure en Hz. Si cette fréquence est de 60 Hz, cela signifie que l'écran est rafraîchi 60 fois par seconde. La fréquence de balayage de l'écran dépend des performances des cartes graphiques de votre PC et de votre moniteur. Fréquence horizontale Les caractères ou images qui s'affichent sur l'écran du moniteur se composent de points (pixels). Les pixels sont transmis en lignes horizontales, qui sont ensuite organisées verticalement pour créer une image. La fréquence horizontale est mesurée en kHz et représente le nombre de transmissions et d'affichages par seconde des lignes horizontales sur l'écran du moniteur. Si la valeur de la fréquence horizontale est de 85, cela signifie que les lignes horizontales qui composent une image sont transmises 85 000 fois par seconde. La fréquence horizontale est indiquée sous la forme suivante : 85 kHz.146 Annexe Annexe Fréquence verticale Une image se compose de nombreuses lignes horizontales. La fréquence verticale se mesure en Hz et représente le nombre d'images pouvant être créées par seconde par ces lignes horizontales. Si la fréquence verticale est de 60, cela signifie qu'une image est transmise 60 fois par seconde. Cette fréquence est aussi appelée « fréquence de rafraîchissement » et a un impact sur le scintillement de l'écran. Résolution La résolution représente le nombre de pixels horizontaux et verticaux qui forment un écran. Elle représente le niveau de détail de l'écran. Plus la résolution est élevée, plus le volume d'informations à l'écran est élevé ; une résolution élevée est préférable pour effectuer plusieurs tâches simultanément. Ex. : une résolution de 1920 x 1080 implique l'utilisation de 1920 pixels horizontaux (résolution horizontale) et 1080 lignes verticales (résolution verticale). Plug & Play La fonctionnalité Plug & Play permet un échange d'informations automatique entre un moniteur et un PC pour produire un affichage optimal. Le moniteur utilise la norme VESA DDC (norme internationale) pour exécuter la fonction Plug & Play.Index

Aff heure 80 Avant toute connexion 46

Connexion et utilisation d'un ordinateur 47 conomiseur d'nergie 130 Consignes de scurit 11 Contraste 59 Copyright 8

Eco intelligente 83 Exigences pralables à tout contact avec le service clientèle de Samsung

Pièces 23 Position approprie lors de l'utilisation du produit

Tableau des modes de signal standard 134 Taille d'image 67 Tch Nombre rpt 92 Temps de rponse 69 Terminologie 145 Transparence 81
