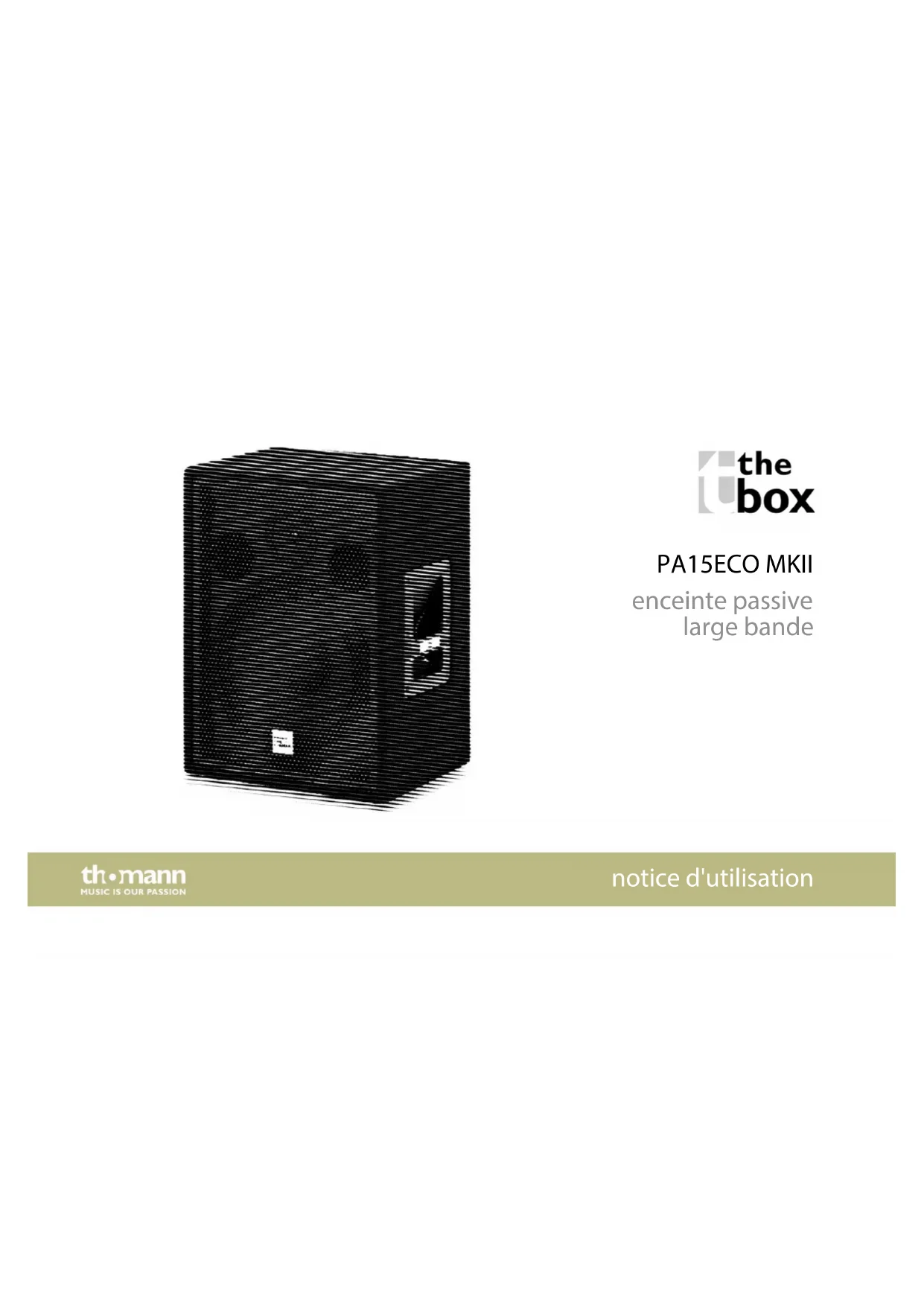

MODE D'EMPLOI PA 15 ECO MKII The Box

31 Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. En cas de vente de l’appareil, vous devez impé‐ rativement remettre la présente notice à l’acheteur. Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Cette section donne un apperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Symboles et mots-indicateurs Remarques générales

enceinte passive large bande 4Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée. REMARQUE ! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle- ci ne peut être évitée. Symbole d'avertissement Type de danger Avertissement en cas d'emplacement dangereux. Remarques générales

52 Consignes de sécurité Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme. L’appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capa‐ cités physiques, sensorielles et mentales et disposant des connaissances et de l’expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l’appareil sous la surveillance ou la direction d’une personne chargée de leur sécurité. Utilisation conforme Consignes de sécurité

enceinte passive large bande 6DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques. Sécurité Consignes de sécurité

7ATTENTION ! Risque de traumatismes auditifs L’appareil peut produire un volume sonore susceptible de provoquer des trou‐ bles auditifs temporaires ou permanents. En cas d’exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive. Si cela n’est pas possible, éloignez-vous de la source sonore ou uti‐ lisez une protection auditive suffisante. REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Consignes de sécurité

enceinte passive large bande 83 Performances Caractéristiques particulières de cette enceinte passive large-bande performante n 1 × haut-parleur de sous-graves 15 pouces, 1 haut-parleur hautes fréquences à membrane conique, 3 pouces n Deux prises combinées jack/NL4 6,35 mm, verrouillables (1+/1–) n Corps en bois recouvert de feutre n Grille protectrice robuste n Bride pour montage de pied Performances

94 Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d’être perturbés ou endommagés par un champ magnétique externe. Installation

enceinte passive large bande 10REMARQUE ! Utilisation de trépieds En cas de montage de l’appareil sur un trépied, veillez à ce qu’il soit stable et que le poids de l’appareil ne dépasse pas la capacité admissible du trépied.

4.1 Conseils pour utiliser les haut-parleurs

Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale. Utilisez uniquement des câbles de haute qualité pour le branchement de vos appareils. C'est la seule manière d'obtenir une qualité de son maximale. Installation

11Les meilleurs résultats s'obtiennent lorsque la puissance en watts et l'impédance des haut-par‐ leurs correspondent aux exigences de l'amplificateur. Tenez toujours compte des données techniques des haut-parleurs raccordés ! La limite inférieure de l'impédance minimale de sortie de l'amplificateur ne doit pas être dépassée par la charge totale des haut-parleurs raccordés. La puissance de sortie RMS max. de l'amplificateur devrait dépasser la charge admissible des haut-parleurs raccordés de 50 %. Si vous entendez un son distordu pendant le fonctionnement, ou l'amplificateur ou le haut- parleur est surchargé, ce qui peut causer des dommages matériels permanents. Baissez immé‐ diatement le volume. Installation

131 INPUT Entrée, prise combinée jack/NL4 6,35 mm (1+/1–). 2 OUTPUT Sortie pour un autre haut-parleur, prise combinée jack/NL4 6,35 mm (1+/1–). L’illustration ci-contre montre le brochage des connecteurs NL4 verrouillables.Connecteur à enficher de type NL4 pour le raccordement des haut-parleurs Installation

enceinte passive large bande 14Le dessin et le tableau montrent le brochage de la fiche jack 6,35 mm (mono). 1 Signal 2 Terre Fiche jack pour le raccordement des haut-parleurs Installation

155 Données techniques Système enceinte passive pleine-bande 2 voies avec filtre d’aiguillage intégré Équipement 1 × haut-parleur de sous-graves 15 pouces, 1 x haut-parleur hautes fréquences, 3 pouces Puissance en watts 200 W (RMS), 800 W (Peak) Impédance 8 Ω Pression sonore maximale 115 dB, à une distance de 1 m Plage de fréquences 70 Hz … 15 kHz Angle de dispersion (H × V) 90° × 90° Corps Bois, recouvrement en feutre Dimensions (L × H × P) 447 mm × 595 mm × 350 mm Poids 17,5 kg Données techniques

enceinte passive large bande 166 Protection de l’environnement Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune. Recyclage des emballages Recyclage de votre ancien appa‐ reil Protection de l’environnement
