MODE D'EMPLOI LR 1140 M AUDISON

Car power amplifier Amplificateur de puissance pour l'automobile

LR 180 M LR 180 XR LR 1140 M Supercurrent LR 1140 XR

LR 180 XR - LR 1140 XR

Série «Supercurrent»: LR 180 M, LR 1140 M, LR 180 XR, LR 1140 XR ce sont des amplis à 1 canal, de dimensions compactes à hautes caractéristiques musicales.

Les modèles LR 180 M et LR 1140 M sont à large bande, donc adaptés pour racordement en DUAL MONO ou comme pilotes de mono SUBWOOFER au cas où un CROSSOVER (filtré) électronique externe est prévu.

Les modèles LR 180 XR et LR 1140 XR sont pourvus d'un CROSSOVER (filtré) électronique intégré, donc spécialement adaptés pour le pilotage de SUBWOOFERS.

Les éléments fondamentaux d'un circuit aussi sophistiqué sont : stades «front end» réalisés en deux états différentiels complémentaires polarisés avec deux générateurs de courant constant de faible bruit. La configuration de sortie est constituée d'une triplette inversée à symétrie complémentaire pure ; le terminal de puissance est réalisé par un parallèle de transistors avec une capacité en courant égale à 15 A chacun.

L'alimentateur PWM MOSFET a été particulièrement étudié pour fournir des courants élevés aux stades d'amplification de puissance. Ces caractéristiques permettent de véhiculer des charges très basses et pour cela, cette série d'amplis a été appelée : «Supercurrent» de par leur facilité à piloter des charges avec une impédance nominale jusqu'à 1 Ohm.

Bien entendu, il s'agit d'amplis de dimensions très compactes par rapport aux performances fournies. En cas où l'utilisation est prévue pour des charges très basses, il est nécessaire de besoin un endroit bien aéré ou, eventuellement, poser un ventilateur près de l'appareil pour le protéger contre une chaleur excessive.

• Afin que ce produit fonctionne correctement, il est très important de veiller à l'installer dans un endroit où la température ne tombe pas en dessous de 0°C ou ne dépasse pas 55°C. L'installation doit être effectuée dans un endroit propre et bien ventilé. L'alimentation est de type 12V négatif à la masse. S'assurer que les caractéristiques du véhicule sont compatibles. Pour une conduite en toute sécurité, il est rappelé que l'écoute doit être faite à un niveau n'excédant pas le bruit extérieur du trafic.

Installation

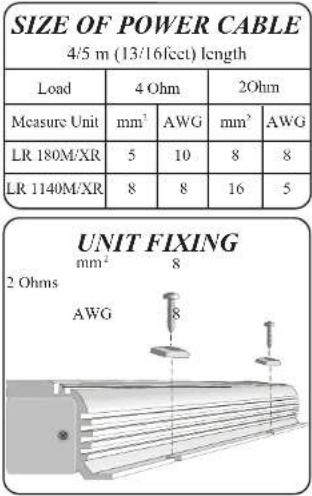

Pour le montage, utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum, il est recommandé d'utiliser les câbles Audison Cable pour compléter l'installation. Cela inclut : câbles d'alimentation, câbles signal (modulation), câbles pour haut-parleurs, connecteurs de type RCA et tous les accessoires nécessaires pour compléter le branchement.

Attention

• ENTREE: Si la masse de la source n'est pas connectée au chassis de la source, le fil auxilaire du cable blindo doit être connecté au chassis.
• SORTTIES: Ne jamais connecter la sortie sur la masse ou l'une avec l'autre. Dans le cas de l'utilisation d'un contrôle actif s'assurer que les 2 canaux n'ont pas de masse commune. REGLAGE: Si vous rencontrez un phénomène dc distorsion a faible volume ccasignifie qu'un signal distordu provient de l'autoradio. Tourner le volume de l'autoradio vers la bas jusqu'au plus contrerce ce phénomène. Ensuite ajuster les niveaux de amplificateur jusqu'a cquele le phénomene reapparaisse.

FREQUENCY Hertz	LOUDSPEAKERS IMPEDANCE
	4 Ohm		8 Ohm
	L (mH)	C (μF)	L (mH)	C (μF)
60	10.6	660	21.0	330
80	7.9	495	15.9	245
100	6.4	400	12.7	200
120	5.3	330	10.6	165
150	4.3	265	8.5	132
200	3.2	200	6.4	100

LR180M

Sorties basses fréquences (Ch A - Ch B) : les bornes sont connectées parallèlement afin de permettre le raccordement de 2 unités de reproduction acoustique ou plus. Par exemple, dans le cas d'une paire d'amplis basses fréquences supérieur : le signal électrique disponible est mono et soumis à l'action du filtre de l'ampli interne et à celui des basses fréquences. La coupure des basses fréquences peut être effectuée par le filtre sur le devant de l'ampli.

Borne d'entrée pour alimenter l'amplificateur. Connecter le + et le - de la batterie en respectant les pôles comme indiqué. Le voltage doit être entre 10 et 15 VDC.

Mise en route provenant de la source autoradio (ou toute autre source avec une sortie "mute"). Le voltage doit être 3 et 16 VDC.

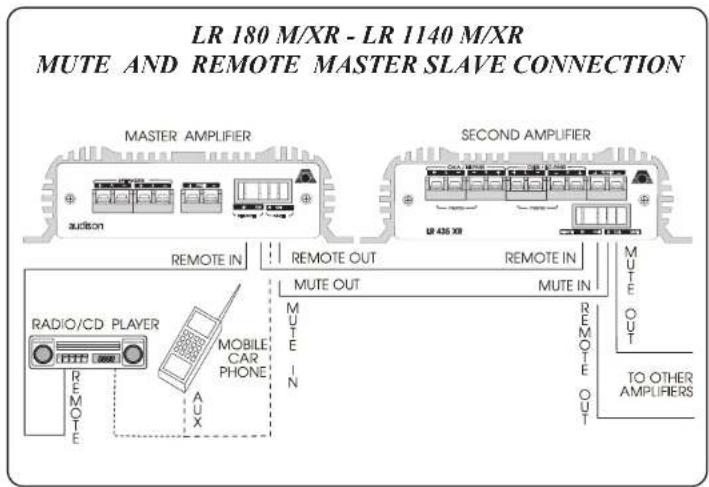

Sortie pour connecter d'autres amplificateurs. Est connecté au REMOTE IN de l'ampli suivant pour permettre son activation.

Le voltage admissible de cette sortie est de 12 VDC avec 250mA

Réglage provenant de l'autoradio (ou toute autre source avec une sortie "mute pour ampli").

Spécialement adapté pour connecter avec la sortie mute d'un téléphone, l'amplificateur est mis "sous silence" durant toute la durée de l'appel et réactivedurant la fin.

Peut être aussi connecté au MUTE OUT d'un précédent amplificateur pour obtenir une mise en silence simultanée dans une installation en multi amplification.

Le voltage doit être entre 3 et 16 VDC.

Sortie provenant d'autres amplis.

Est connecté au MUTE IN de l'ampli suivant pour permettre la simultanéité du silencieux sur tous les amplis en cascade.

Le voltage admissible de cette sortie est de 12 VDC avec 5 mA

LR1140XR-LR180XR

1 ch x 4 Ohm: 0.3% DHT: 12 VDC 80 W (RMS)

PUISSANCE CONTINUE (1 ch x 4 Ohm ; 13.8 VDC)

PUISSANCE CONTINUE (1 ch x 2 Ohm: 13.8 VDC)

PUISSANCE CONTINUE (1 ch x 1 Ohm: 13.8 VDC)

DISTORSION HARMONIQUE TOTALE (1 KHz: 90% Puiss. Nom.) 0.07%

BANDE PASSANTE (-3 dB; Puissance Nom.)

COEFFICIENT D'AMORTISSEMENT (4 Ohm)

TEMPS DE MONTEE

RAPPORT SIGNAL/BRUIT 98 dBA

SENSIBILITE D'ENTREE

IMPEDANCE D'ENTREE

IMPEDANCE DE CHARGE

REMOTE IN 3-16 VDC

REMOTE OUT 12 VDC

MUTE IN 3÷16 VDC

MUTE OUT

DIMENSIONS (BxHxL)

11÷16VDC

0.7A

12A

85 W (RMS)

150W(RMS)

245 W (RMS)

0.07%

41Hz±70KHz

4.5 uS

0.15V÷1.5VRMS

15 KOhms

1:2:4:8 Ohm

12 VDC

175× 50× 290mm

ch x 4 Ohm : 0.3% DHT : 12 VDC 140 W (RMS)

PUISSANCE CONTINUE (1 ch x 4 Ohm; 13.8 VDC)

PUISSANCE CONTINUE (1 ch x 2 Ohm; 13.8 VDC)

PUISSANCE CONTINUE (1 ch x 1 Ohm; 13.8 VDC)

DISTORSION HARMONIQUE TOTALE (1 KHz: 90% Puissance, Nom.) 0.07%

BANDE PASSANTE (-3 dB; Puiss. Nom.) 41Hz +70 KHz

COEFFICIENT D'AMORTISSEMENT (4 Ohm)

TEMPS DE MONTEE

RAPPORT SIGNAL/BRUIT 98 dBA

SENSIBILITE D'ENTREE

IMPEDANCE D'ENTREE

IMPEDANCE DE CHARGE

REMOTE IN 3÷16 VDC

REMOTE OUT 12 VDC

MUTE IN 3÷16 VDC

MUTE OUT

DIMENSIONS (BxHxL)

11÷16VDC

0.8A

20A

160 W (RMS)

285 W (RMS)

450W(RMS)

0.07%

41Hz+70KHz

4.5 μS

0.15V÷1.5VRMS

15 KOhm

1:2:4:8 Ohm

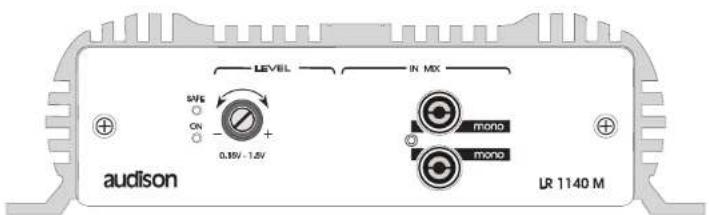

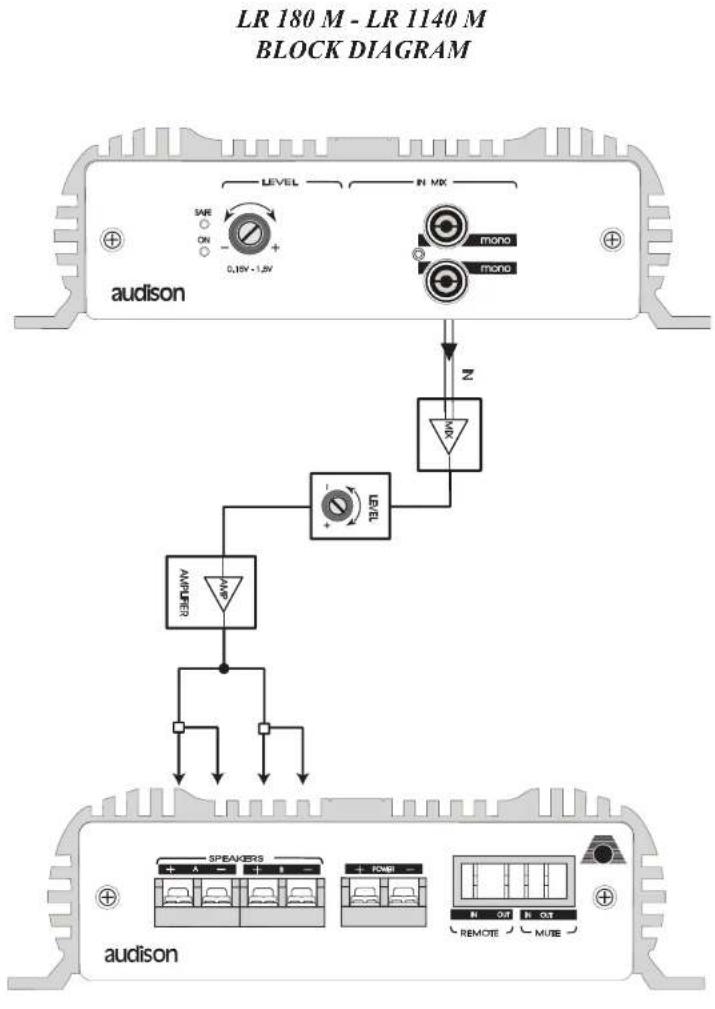

LR 1140 M - LR 180 M COMANDI E FUNZIONI

LR 1140 XR - LR 180 XR CONFIGURATION OF CONNECTING CLAMPS

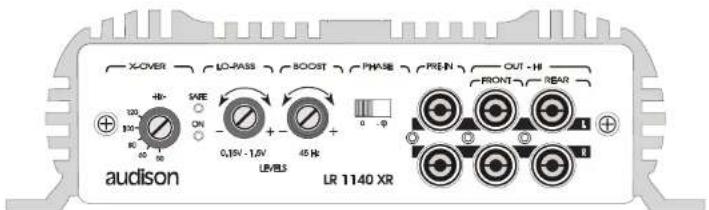

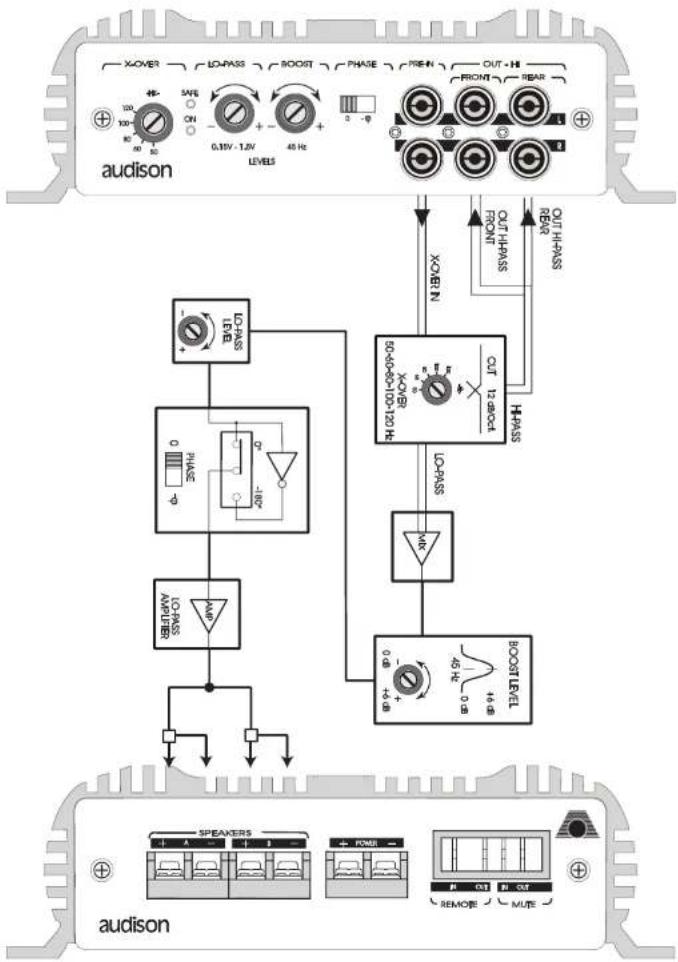

LR1140XR-LR180XR CONTROLS AND FUNCTIONS

Sortie provenant d'autres amplis. Elle connecte au MUTE IN de l'ampli suivant pour permettre la simultanéité du silencieux sur tous les amplis en cascade. Le voltage admissible de cette sortie est de 12 VDC avec 5 mA.
