Caractéristiques techniques principales	Peugeot 106, citadine, moteur avant, traction avant
Motorisation	Moteurs essence et diesel, cylindrées de 1.0L à 1.6L
Puissance	De 50 à 120 ch selon la version
Dimensions approximatives	Longueur : 3,70 m, Largeur : 1,60 m, Hauteur : 1,40 m
Poids	Environ 800 kg
Capacité du réservoir	45 litres
Consommation de carburant	De 5 à 7 L/100 km selon la motorisation
Type de transmission	Manuelle ou automatique selon les versions
Système de sécurité	Airbags frontaux, ceintures de sécurité, ABS sur certaines versions
Entretien et nettoyage	Changement d'huile tous les 10 000 km, vérification des freins et des pneus
Pièces détachées et réparabilité	Disponibilité des pièces sur le marché, réparabilité élevée
Compatibilités	Compatible avec les pièces de plusieurs modèles Peugeot
Informations générales utiles	Modèle produit entre 1991 et 2003, bon rapport qualité-prix, idéal pour la ville

FOIRE AUX QUESTIONS - 106 PEUGEOT

Comment démarrer ma PEUGEOT 106 si la batterie est déchargée ?

Essayez de démarrer la voiture avec des câbles de démarrage en reliant la batterie de votre PEUGEOT 106 à celle d'un autre véhicule. Assurez-vous que les véhicules sont éteints avant de connecter les câbles, puis démarrez le véhicule avec la batterie chargée.

Que faire si le moteur de ma PEUGEOT 106 surchauffe ?

Arrêtez immédiatement le véhicule et ouvrez le capot pour permettre au moteur de refroidir. Vérifiez le niveau de liquide de refroidissement et ajoutez-en si nécessaire. Si le problème persiste, consultez un mécanicien.

Comment savoir si mes freins de PEUGEOT 106 doivent être remplacés ?

Écoutez les bruits de grincement ou de sifflement lorsque vous freinez. Si la pédale de frein est molle ou si vous ressentez des vibrations, il est temps de faire vérifier vos freins par un professionnel.

Pourquoi ma PEUGEOT 106 ne prend-elle pas de vitesse ?

Cela peut être dû à un niveau de liquide de transmission insuffisant, à un problème avec l'embrayage ou à un dysfonctionnement de la boîte de vitesses. Faites inspecter votre véhicule par un mécanicien.

Comment remplacer une ampoule de phare sur ma PEUGEOT 106 ?

Ouvrez le capot, localisez le compartiment du phare, dévissez le couvercle, retirez l'ancienne ampoule et remplacez-la par une nouvelle en veillant à ne pas toucher le verre de l'ampoule. Refermez le couvercle et testez le phare.

Quel est le bon niveau d'huile pour ma PEUGEOT 106 ?

Le niveau d'huile doit être entre les repères minimum et maximum de la jauge d'huile. Vérifiez le niveau d'huile avec le moteur à l'arrêt et à niveau, et ajoutez de l'huile si nécessaire.

Que faire si le voyant moteur s'allume sur le tableau de bord ?

Ne paniquez pas, mais consultez le manuel du propriétaire pour identifier le code d'erreur. Il est conseillé de faire diagnostiquer votre véhicule par un technicien pour éviter des dommages potentiels.

Comment nettoyer l'intérieur de ma PEUGEOT 106 ?

Utilisez un aspirateur pour enlever la poussière et les débris. Pour les surfaces plastiques, utilisez un nettoyant doux. Pour les sièges et tapis, un nettoyant spécifique pour tissus ou cuir peut être utilisé.

Quand dois-je faire la révision de ma PEUGEOT 106 ?

Il est recommandé de faire la révision tous les 15 000 km ou une fois par an, selon ce qui arrive en premier. Consultez le manuel du propriétaire pour des recommandations spécifiques.

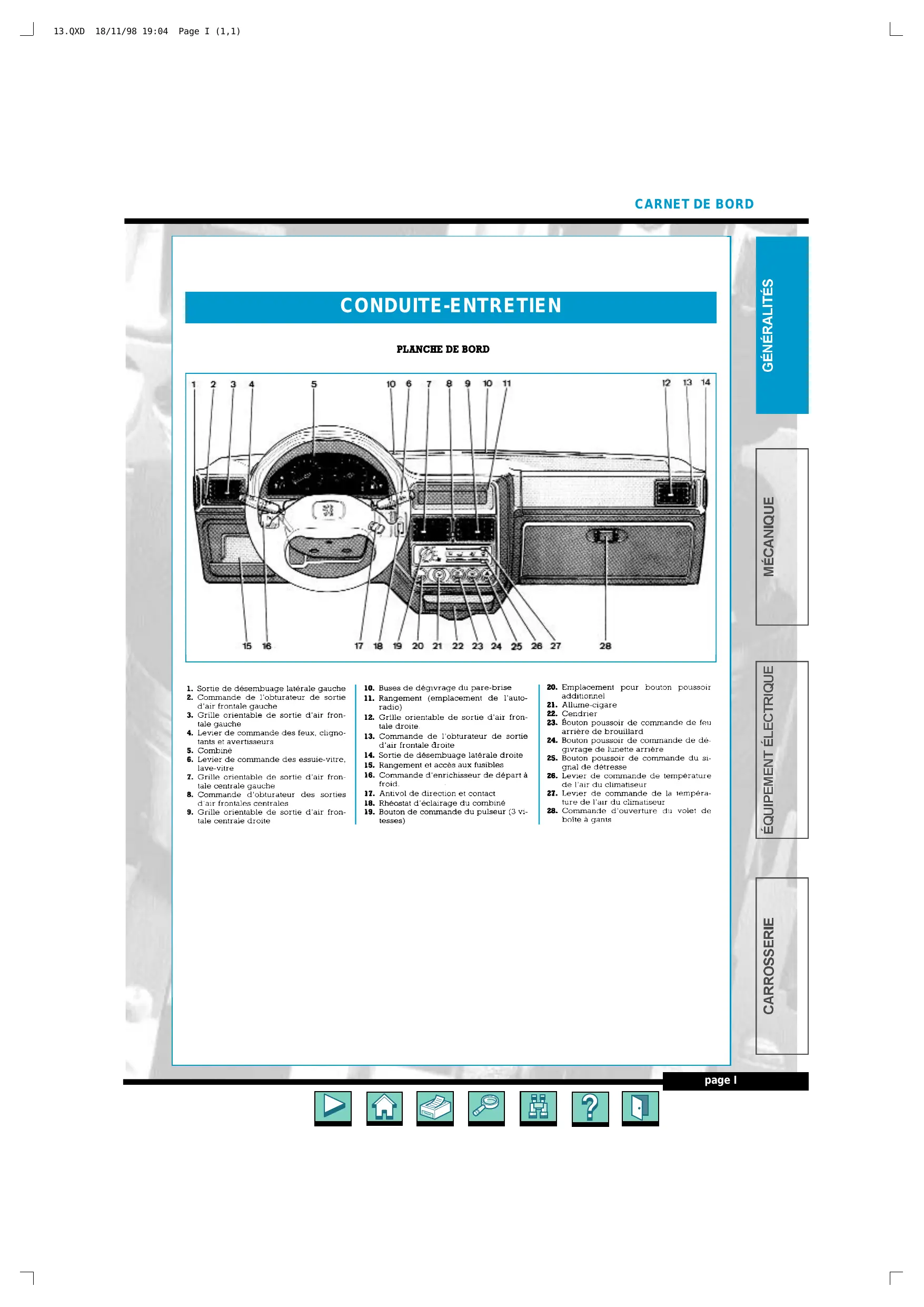

MODE D'EMPLOI 106 PEUGEOT

1. Sortie de désembuage latérale gauche
2. Commande de l'obturateur de sortie d'air frontale gauche 3. Grille orientable de sortie d'air frontale gauche
3. Lever de commande des feux, clignotants et avertisseurs
4. Combiné
5. Lever de commande des essuie-glace, lave-glace
6. Grille orientable de sortie d'air frontale centrale gauche
7. Commande d'ouverture des sorties d'air frontales centrales
8. Grille orientable de sortie d'air frontale centrale droite
9. Buses de dégivrage du pare-brise
10. Rangement (emplacement de l'autoradio)
11. Grille orientable de sortie d'air frontale droite.
12. Commande de l'obturateur de sortie d'air frontale droite 14. Sortie de désembuage latérale droite

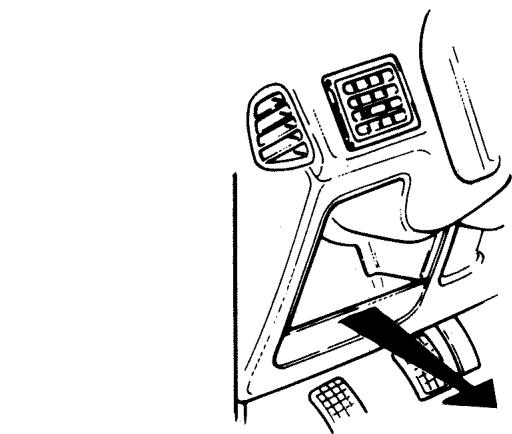

13. Rangement et accès aux fusibles
14. Commande d'enrichisseur de départ à froid.
15. Antivol de direction et contact
16. Rheostat d'éclairage du combiné
17. Bouton de commande du pulseur (3 vices)
18. Emplacement pour bouton poussoir additionnel
19. Allume-cigare
20. Cendrier
21. Bouton poussoir de commande de feux arrière de brouillard
22. Bouton poussoir de commande de dégivrage de lunette arrête
23. Bouton poussoir de commande du signal de détresse
24. Lever de commande de température de l'air du climatiseur
25. Lever de commande de la température de l'air du climatiseur
26. Commande d'ouverture du volet de boîte à gants

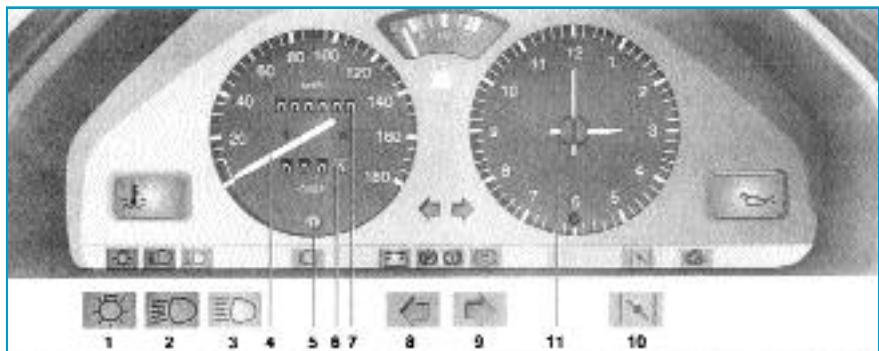

Témoins de conduite

1. Feux de position
2. Feux de croisement
3. Feux de route
4. Indicateur de vitesse
5. Remise à zéro du totalisateur kilométrique journalier
6. Totalisateur kilométrique journalier
7. Totalisateur kilométrique
8. Clignotant gauche
9. Clignotant droit
10. Enrichisseur (starter)
11. Montre *

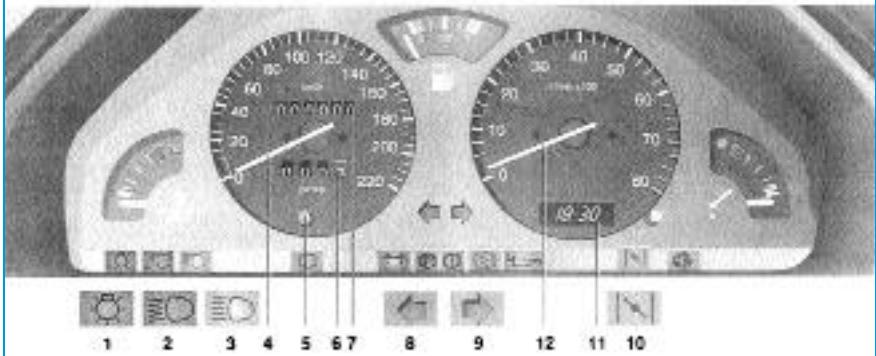

Témoins de conduite

1. Feux de position
2. Feux de croisement
3. Feux de route
4. Indicateur de vitesse
5. Remise à zéro du totalisateur kilométrique journalier
6. Totalisateur kilométrique journalier
7. Totalisateur kilométrique
8. Clignotant gauche
9. Clignotant droit
10. Enrichisseur (démarreur)
11. Montre numérique*
12. Comptes-tours
13. Suivant modele

Témoins de marche

1. Usure des plaquettes de freins
2. Charge de batterie
3. Frein à main et niveau minimum de liquide de frein
4. Autodiagnostic moteur*
5. Pression d'huile moteur
6. Indicateur de niveau de carburant
7. Niveau mini de carburant
8. Température maximale du liquide de refroidissement
9. ABR* = antiblocage des roues

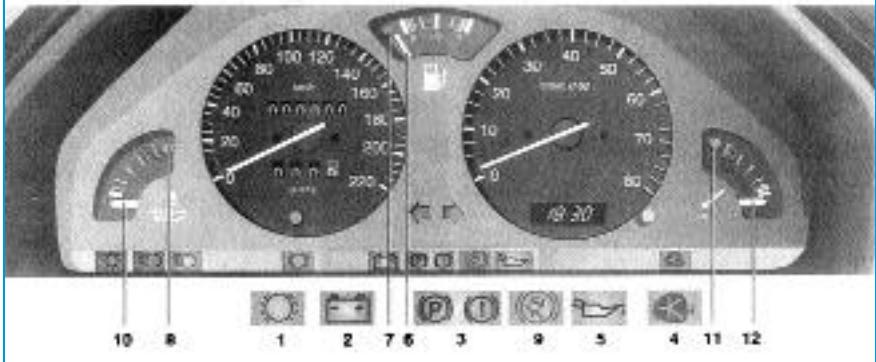

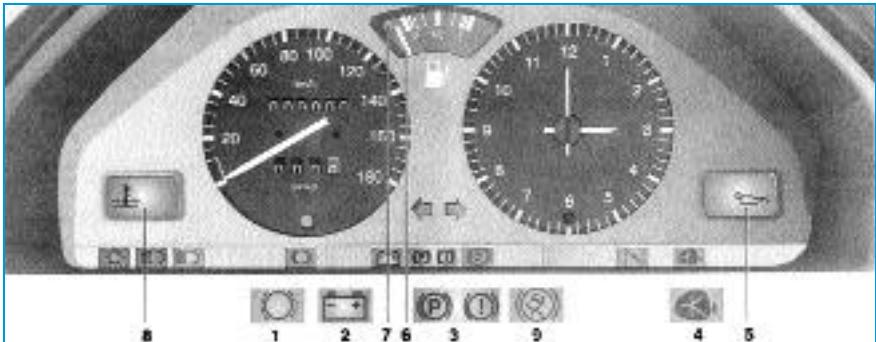

Témoins de marche

1. Usure des plaquettes de freins
2. Charge de batterie
3. Frein à main et niveau minimum de liquide de frein
4. Autodiagnostic moteur*
5. Pression d'huile moteur
6. Indicateur de niveau de carburant
7. Niveau mini de carburant
8. Température maximale du liquide de refroidissement
9. ABR* = antiblocage des roues
10. Indicateur de température du liquide de refroidissement
11. Température maximale d'huile moteur
12. Indicateur de niveau et de température d'huile.

Avant la mise en MARCHE du vehicule

• Vérifier :
• la position du siège, -le réglage des rétroviseurs,
• le serrage du frein à main,
• la position au point mort du levier de vitesse.

Avant de prendre la ROUTE pour un VOYAGE

• Vérifier les niveaux :

- d'huile et d'eau du moteur, - du liquide des circuits hydrauliques, - du carburant.

• Vérifier :
• le réglage de sièges des projecteurs,
• la pression des pneus.

Sécurité pneumatiques - ROUES

• Se conformer aux règles prévues au Code de la route. De plus, pour une

bonne tenue de route, il est recommandé de ne monter sur votre voiture que des pneumatiques de même marque, de même type et de même profil.

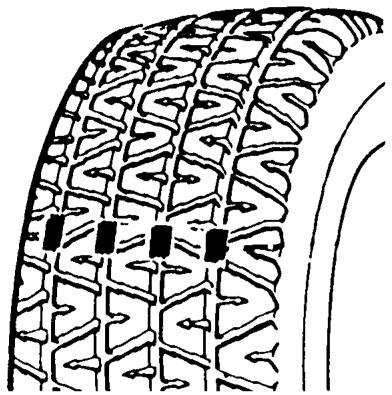

• Les pneumatiques possèdent des indicateurs d'usure incorporés dans la gomme. Lorsque des indicateurs disposés transversalement à intervalles réguliers viennent affleurer la bande de roulement, il est nécessaire de procéder à l'échange des pneumatiques.
• Vérifier régulièrement et notamment avant tout long parcours la pression de vos pneumatiques (toujours à froid). Ne jamais dégonfler des pneus chauds, leur pression étant le 03 bar environ supérieure à celle des pneus froids.

Pneus tubeless

• Ils doivent toujours être montés sur roue à jante FH (Fiat-Hump) équipée d'une valve spéciale, ils ne doivent en aucun cas équiper une jante classique sans chambre à air.
• En cas de remplacement ou de réparation des pneus, il est impératif de remplaçer également la valve.
• Le pneu non Tubeless ne doit jamais être monté sans lé de remplaçer la valve.

Coups de trottoir

• Le chic entraine une flexion exagérée de la carcasse qui peut même amorcer une rupture. Ces déformations, boursouflures ou coupures ne sont pas toujours visibles, mais elles risquent jusqu'au dégonflage brutal ou à l'éclatement.

Nids de poule

• Le chic peut cabosser la jante et/ou blesser le pneu. La blessure apparaît souvent sous la forme d'une coupure intérieure, donc non décelable, qui évoluera lentement jusqu'à déclencher la rupture des nappes de la carcasse. Ceci provoquera une usure anormale, localisée sur une partie de la bande de roulement. Il y a donc un risque de dégonflage brutal ou d'éclatement. Faire inspecter le pneumatique par un spécialiste.

S. stop

• Contact coupé

A. alimentation des accessoires

• Le témoin de charge de la batterie s'allume

Mode de marche

• Les témoins suivants s'allument :
• pression d'huile.
• température d'eau,
• charge de la batterie,
• frein de stationnement, niveau liquide de frein,
• autodiagnostic moteur (suivant modèle),
• indicateur de niveau d'huile (suivant modèle), contrôle.

Démarrage

• Lâchez la clé dès que le moteur tourne.
• Les témoins suivants doivent s'éteindre :
• pression d'huile,
• température d'eau,
• charge de la batterie,
• autodiagnostic moteur (suivant modèle),
• ABR: antiblocage des roues (suivant modèle), il s'allume un court instant et s'éteint. Il faut attendre son extinction avant de démarrer. Attention. - Ne jamais rouler contact coupé (assistance au freinage ne s'effectuant pas). Ne jamais enlever la clé de contact en roulant, la direction dans ce cas étant bloquée.

Déverrouillage de la direction

• Manœuvrer légèrement le volant en tournant la clé.

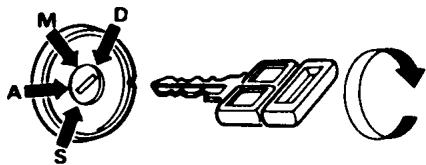

Verrouillage de la direction

• Retirer la clé de contact et tourner le volant jusqu'au blocage.

La clé de contact assure le verrouillage des portes AV, du volet AR et du bouchon de réserve à carburant (suivant modèle).

Moteur froid

Tirer à fond la commande de starter, actionner le démarreur jusqu'à ce que le moteur tourne, repousser progressivement la commande dès que le moteur atteint une température suffisante pour tourner réquiemment.

• Pendant l'utilisation du starter, le témoin lumineux s'allume dans le combiné, lorsque l'on repousse la commande à fond, le témoin s'éteint.
• Ne jamais emballer un moteur froid.
• Ne jamais laisser tourner le moteur dans un local fermé.

Note. - Pour les températures inférieures à 0°C, débrayer pendant l'action du démarreur afin de faciliter la mise en marche du moteur.

Moteur chaud

Sans toucher à la commande de starter, appuyer à fond sur la pédale d'accélérateur et sans bouger le pied, actionner le démarreur jusqu'à la mise en marche du moteur.

Moteur à injection

-Froid ou chaud, ne pas appuyer sur la pédale d'accélérateur.

Contrôlé de MARCHE

• Les témoins moteur

Ils donnent des indications sur le fonctionnement des organes.. Conduire le véhicule lorsqu'une anomalie est signalée peut engendrer la destruction de ses organes.

1. Usure des plaquettes de frein AV

• Allumé, le témoin indique une usure importante.
• Les faire remplacer dès que possible.

3. Charge de batterie

• Allumé, le témoin peut indiquer soit :
• une courroie d'alternateur cassée ou détendue.
• des cosses de batterie ou de démarreur desserées.
• une panne d'alternateur.
• Frein à main et niveau minimal de liquide de frein

• Allumé, le témoin peut indiquer : - que le frein à main est serré, - une baisse excessive du liquide de frein dans le réservoir. Vérifier le niveau.
• Autodiagnostic moteur (selon modèle)

• Si ce témoin clignote ou s'allume, il indique une anomalie de fonctionnement du système d'injection ou d'allumage.
• Pression d'huile moteur

Le témoin s'allume simultanément avec le témoin « 9 » (température de liquide de refroidissement). Il indique une pression insuffisante ou un manque d'huile dans le circuit de graissage. L'arrêt est impératif. Vérifier le niveau et compléter si nécessaire. Si l'allumage persiste, contacter un réparateur.

1. Indicateur de niveau carburant

• Le réservoir contient environ 50 litres.
• Niveau minimum de carburant

• Allumé, ce témoin indique que la quantité de carburant est inférieure à 5 litres.
• Température du liquide de refroidissement
• Allumé, ce témoin indique une température trop élevée qui peut être causée soit par :

• un fonctionnement défectueux du moteurventilateur,
• une perte du liquide de refroidissement.
• un mauvais fonctionnement de la pompe à eau.
• des courroies détendues ou perdues.

-L'arrêt est impératif. Vérifier : le fusible motoventilateur et le remplacer si nécessaire,

• le niveau du liquide de refroidissement.
• la présence et tension des courroirs.

Si l'allumage persiste, contacter un réparateur.

1. ABR (suivant modulo) : antiblocage de roues

Allumé, ce témoin indique une anomalie de fonctionnement du système ABR. Faire vérifier le système au plus tôt.

Note. - Dans ce cas, le véhicule conserve un freinage avec assistance classique.

1. Indicateur de température de liquide de refroidissement

La température est correcte quand l'aiguille est dans la zone centrale.

1. Température maxi d'huile moteur (suivant modèle)

Allumé, ce témoin indique une température trop élevée (140° C). - Réduire la vitesse pour abaisser la température.

1. Indicateur de niveau et de température d'hülle moteur

L'indication de niveau n'est valable que dans les conditions suivantes : - véhicule horizontal, moteur à l'arrêt,

• moteur n'ayant pas tourné depuis 10 minutes environ.
• Quand le secteur gradue et le sigle d'huile moteur sont éclairés, l'aiguille

indique le niveau d'huile dans le carter - zone centrale : niveau correct. zone rouge : niveau incorrect

• Avec démarrage du moteur, l'aiguille change de fonction et indique la température:

aiguille dans la zone centrale: température correcte (environ 90° C). aiguille dans la zone rouge: température trop élevée, le témoin (12) est allumé.

Ne jamais emballer le moteur à froid. - Ne jamais laisser tourner le moteur dans un local fermé.

Frein à main

Pour le libérer, appuyer sur le bouton.

Lever de changement de vitesse

Pour engager les vitesses, respecter les positions indiquées sur le pommeau du levier.

La marche arrière ne doit être engagée que lorsque le véhicule est à l'arrêt, moteur au ralenti.

Commandes

Interrupteur des feux AR de brouillard

Il fonctionne avec les yeux de croisement de route ou les yeux AV de brouillard (suivant modèle).

Interrupteur de feu des détresse

Un triangle de présignalisation (suivant modulo) est rangé dans le coffre côté droit

Interrupteur de faux AV de brouillard (

Il fonctionne à partir des feux de position

Avertisseur sonore

Appuyer en bout de commutateur

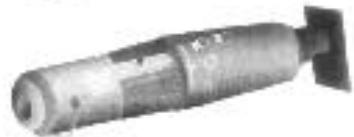

Avertisseur lumineux

• Tirer le commutateur vers le volant

Commutateur de signalisation

• Allumage (suivant modèle) automatique des feux de croissance atténués à la mise en route du moteur.
• Feux de position et feux nocturnes urbains (suivant modèle)
• 1/4 de tour vers l'AV.

2. Feux de croisement

• Encore 1/4 de tour vers l'AV.

3. Feux de route

Tirer le commutateur vers le volant.

• Pour revenir en deux de croisement, tirer de nouveau le commutateur vers le volant.

4. Clignotants

• Ils fonctionnent aussi en position A ou M de l'antivol:
• dépassement ou changement de file : commutateur pousse jusqu'au point dur,
• changement de direction : commutateur pousse au-delà du point dur.

Rappel automatique avec le volant.

• Feux longue portée (suivant module ou destination)
• Ils fonctionnent simultanément avec les deux de route.

Signal sonore

Il rappelle au conducteur que les yeux extérieurs sont allumés lorsque la clef est retirée de l'antivol.

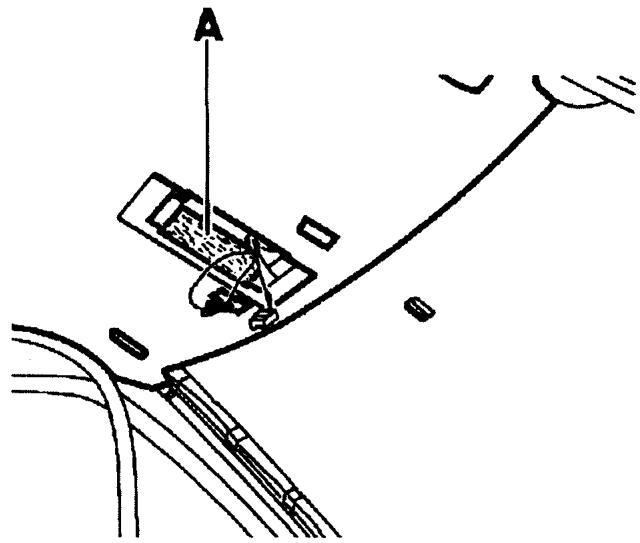

Plafonnier AV

• II bascule sur 3 positions :
• vers l'AV: éteint,
• au milieu: allumage commandé par l'ouverture des portes,
• vers l'AR: allumage permanent.

Lecteur de cartes (modèle suivant)

• On l'allume par orientation vers la droite ou vers la gauche.

Éclairage du coffre (selon modèle)

L'allumage est commandé par l'ouverture du hayon.

Rheostat d'éclairage du tableau de bord

• La luminosité du tableau de bord peut être réglée lorsque les deux extérieurs sont allumés.

Réglage du faisceau des projecteurs principaux

-La hauteur du faisceau des projecteurs dépend de la charge du véhicule.

Réglage sous le capot moteur

• Position 0: sièges AV occupés.
• Position 1: sièges AV + sièges AR occupés.
• Position 2: sièges AV + sièges AR occupés + coffre très chargé.
• Position 3: siège conducteur occupé + coffre très charge.

Par la commande depuis l'intérieur du véhicule (suivant modèle)

• Elle obéit au même principe mais le

réglage ne s'effectue que lorsque le commutateur d'éclairage est en position deux de croissement, deux de route.

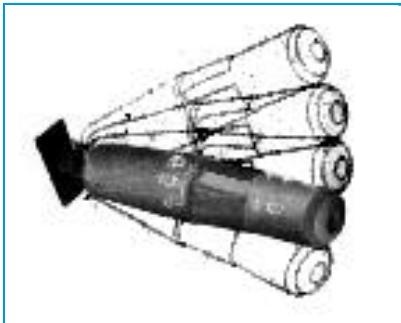

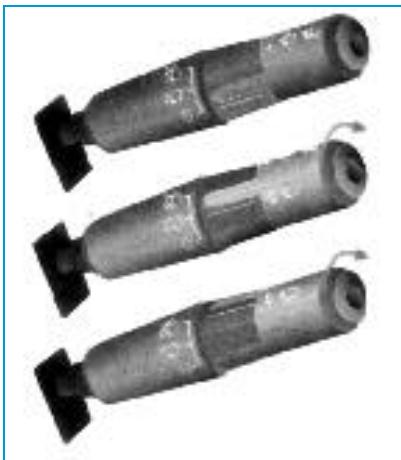

Pare-brise

1. Balayage coup par coup.
2. Position arrêt.
3. Balayage intermittent.
4. Balayage normal.
5. Balayage accéléré, ou suivant modèle
6. Balayage normal
7. Balayage accéléré.
8. Pour actionner le lave-vitre, tirer le levier d'essuie-vitre vers le volant.

Essuie-vitre (suivant modèle)

• Il fonctionne dans toutes les positions en tournant le commutateur de 1/8 de tour vers l'AV.

Lave-vitre (suivant modèle)

• Tourner le commutateur d'1/8 de tour supplémentaire.

Dégivrage - désembuage

• Étant donné la consommation importante de cet équipement, il est recommandé de ne l'utiliser que moteur tournant et de limiter son temps d'action.
• Ne jamais gratter la face intérieure de la vitre.
• Lave-projecteurs (modèle suivant) Lorsque le commutateur d'éclairage est en action, tirer le commutateur d'essuie-vitre vers le volant.

Réservoirs

• Vérifier fréquemment les niveaux sous le capot :
• lave-vitre : aile AV D,
• lave-projecteur (suivant modèle) : aile AV G.

Pour la ventilation, le chauffage et l'air conditionné

• Buses de dégivrage ou de désembuage Aérateurs latéraux
• Aérateurs centraux (selon modèle). Aérateurs inférieurs.

I. Réglage de la répartition de l'air

1. Vers l'intérieur de l'habitacle
2. Uniquement sur les pieds des occupants.
3. Sur les pieds, vers le parebrise et les vitres latérales.
4. Vers le parebrise et les vitres latérales
5. Pour un dégivrage-désembuage rapide, la soufflerie et la température doivent être en position maximum. Pour conserver une bonne répartition de l'air dans l'habitacle, veiller à ne pas obstruer:
6. la grille d'entrée d'air extérieur,
7. le passage sous les sièges AV

II. Réglage du début d'air

• Tourner le bouton selon le début souhaité.
• Pour éviter la détection de poussière, de mauvaises odeurs, et seulement dans ce cas, mettre la position exceptionnelle, bouton sur 0, fermer les aérateurs centraux, latéraux, et placer la commande de répartition de l'air sur 3.

III. réglage de la température

- bleu température ambiant - rouge chaud

Roulant à faible allure, pour obtenir une température constante lorsque la température extérieure varie entre - 5°C et + 5°C, placer :

• la commande de température au milieu de la zone rouge,
• le bouton en position 2,
• la commande de répartition de l'air entre les positions 2 et 3.

Temperature.

- vert - rouge chaud

II. Réglage du début d'air

• Tourner le bouton selon le début souhaité. Position exceptionnelle:
• pour un recyclage total de l'air, appuyer sur l'interrupteur. Dans ce cas, l'air extérieur n'est plus admis. L'air ambiant est recyclé.
• Cette manipulation ne doit se faire que dans les conditions suivantes:
• isolation de l'air extérieur (poussières, odeurs).
• accélération du réchauffage de l'habitacle avec risque d'embuage des vitres.
• amélioration des performances de l'air conditionné.

• Si le dispositif ne produit pas de froid, ne pas l'utiliser.
• En dehors de la période d'utilisation normale, il est impératif de faire fonctionner le système 5 à 10 minutes 1 ou 2 fois par mois afin de conserver le système en parfaite condition de fonctionnement. -Au printemps, avant de réutiliser le dispositif, faire contrôler la charge du circuit.

Confort

Montre numérique (modèle suivant)

-Pour la mise à l'heure, appuyer sur le bouton, puis tourner :

-à gauche défilement des heures -à droite défilement des minutes

Cendriers

• Cendrier AV:
• pour le vider, tirer le boitier vers vous,
• pour le remettre en place, pousser le boitier à fond.
• Allume-cigare (suivant modèle) Cendrier AR
• pour le vider, tirer l'ensemble vers le haut.

Lève-vitres AV à commande électrique (suivant modèle)

• Ils fonctionnent sur position A ou M de l'antivol.

Ouverture - fermeture côté passager

-La porte passager dispose aussi d'un contacteur. Toit ouvrant (suivant modèle) - En tournant la manivelle, possibilité d'entrebailler le toit ouvrant puis de l'ouvrir totalement.

Conseils preliminaires

Note. - Conseil d'entretien pour conditions de conduite particulières.

Régions poussiéreuses

• Échanger l'élément du filtre à air plus fréquemment. Conduite fréquente en lieux embouteillés
• Vidanger et renouveler l'huile moteur, échanger la cartouche de filtre à huile en réduisant de moitié les périodicités (accumulation de condensation qui fait augmenter l'acidité et aggraver la dilution de l'huile). Région à atmosphère corrosive, utilisation importante de produits chimiques
• Dans ces régions, un lavage de la carrosserie

série et du dessous de caisse plus fréquent.

Accumulation de kilométrage élevé en peu de temps

• Bien qu’il soit recommandé d’effectuer un renouvellement de la solution antigel tous les 2 ans, nous suggérons que l’accumulation de kilométrage ne dépasse pas 40 000 km avant d’effectuer cette opération.

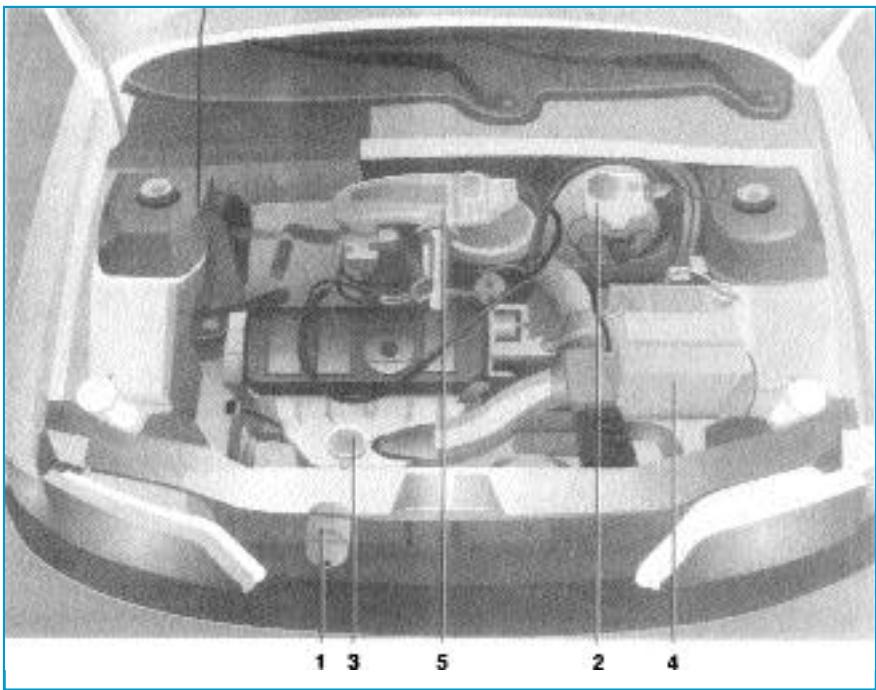

Verifications courantes

• Elles s'effectuent sous le capot moteur. Niveau d'huile moteur.
• Orifice de remplissage huile-moteur.
• Filtre huile moteur
• Liquide de frein
• Circuit de refroidissement
• Batterie
• Filtre à air

Filtre à huile

Pour la période de l'échange de la cartouche, consulter votre carnet d'entretien/garantie.

Freins

Le niveau ne doit jamais être situé en dessous du repère mini du réservoir. Utiliser les fluides homologués par le constructeur et conformes aux normes. Pour la périodicité de la vidange, consulter votre carnet d'entretien/garantie.

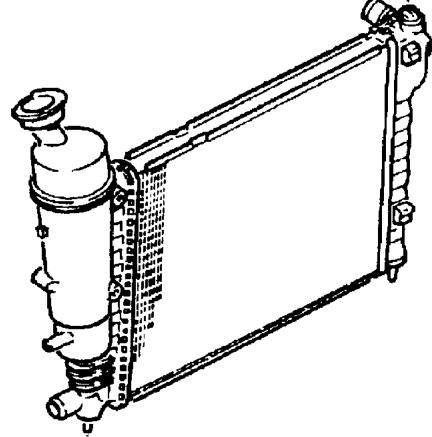

Circuit de refroidissement

• Utiliser le liquide de refroidissement homologué et recommandé. En cas d'impossibilité, faire l'appoint avec de l'eau déminéralisée et faire vérifier le niveau de protection. ATTENTION.-Le rôle du motoventilateur est de réguler la température du liquide de refroidissement lorsque le moteur est chaud. Le motoventilateur pouvant fonctionner

Niveau d'huile moteur

• Le contrôle du niveau s'effectue véhicule horizontal, moteur froid, à l'aide de la jauge:
• repère a niveau « maxi »
• repère b niveau « mini »
• Contrôler régulièrement le niveau et faire des appoints entre deux vidanges. La consommation moyenne d'huile aux 1000 km est de 0,5001 environ. La vidange doit avoir lieu au minimum une fois par an.
• Consultez votre carnet d'entretien/garantie pour la périodicité.

-Huileusage:

éviter tout contact prolongé avec la peau. ne pas jeter de l'huile usagée dans les canalisations d'évacuation des cours d'eau ou sur le sol.

Orifice de remplissage huile moteur

Lorsque le contact est retiré, et le circuit de refroidissement étant pressurisé, il convient de s'abstenir de toute intervention moins d'une heure après l'arrêt du moteur. En règle générale, l'allumage des témoins de niveau ou de température lorsque le moteur tourne, révèle un事故后的原因。 看起来在纠正文本的过程中出现了一处错误，最后一句话的结尾部分被翻译成了中文。根据规则，我将仅提供法语版本的纠正文本： Lorsque le contact est retiré, et le circuit de refroidissement étant pressurisé, il convient de s'abstenir de toute intervention moins d'une heure après l'arrêt du moteur. En règle générale, l'allumage des témoins de niveau ou de température lorsque le moteur tourne, révèle un accident dont il faut couvrir la cause.

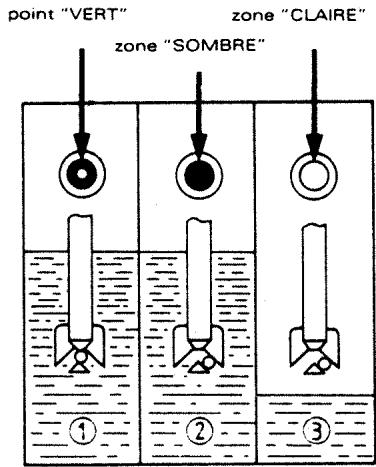

Batterie

En période hivernale, s'assurer que la batterie est correctement chargée. En période chaude (30^ et plus) et en cas d'utilisation intensive du véhicule, vérifier le niveau d'électrolyte pour les batteries munies de bouchons démontables : il doit toujours bien couvrir les séparateurs. Au besoin, rétablir le niveau avec de l'eau déminéralisée.

Filtre à air

Pour la périodicité du remplacement de

l'élément filtrant, consulter le carnet d'entretien/garantie. En cas d'utilisation en atmosphère poussiéreuse, réduire de moitié la périodicité.

• Sans vidange, niveau, voir carnet d'entretien/garantie.

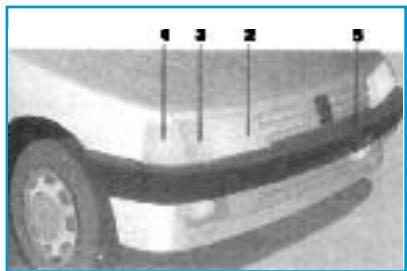

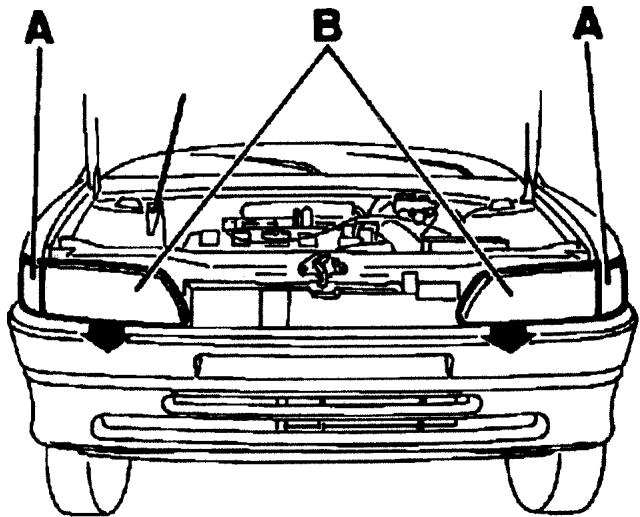

Signalisation AV

1. Feux de position (W) 5
2. Feux de croisement et de route : H4 (W) 55/60
3. Feux de direction (W) 21
4. Feux antibrouillard (suivant modèle) : H3(W) 55 Feux longue portée (suivant modèle)

Dégagement du protecteur

• Pour les feux de position, de croisement et de route.

Feux de position

• Débrancher le connecteur. - Tourner d'un quart de tour la douille porte-lampe.
• Enlever la lampe déficiente et la remplacer.

Feux de croisement et de route

• Appuyer sur les deux ressorts pour dégrafer.
• Enlever la lampe défectueuse et la remplacer en vous assurant du bon positionnement des crans d'orientation.

Feux de direction

-Tirer le ressort de maintien. - Dégager le feu de direction vers l'extérieur. - Tourner le connecteur douille dans le sens inverse des aiguilles d'une montre. Enlever la lampe déficiente et la remplacer.

Feux antibrouillard - feux longue portée

• Déposer les deux vis.
• Retirer l'ensemble optique.
• Débrancher le fil.
• Dégrader les deux ressorts.
• Enlever la lampe défectueuse et la remplacer. Lors du remontage d'une lampe, ne pas la toucher directement avec les doigts, mais à l'aide d'un chiffon sec.

1. Feux de direction (W) 21
2. Feux de stop - Feux de position (W) 21/5
3. Feux de position - catadioptriques (W) 5
4. Feu de brouillard (W) 21
5. Feux de plaque minéralogique (W) 5
6. Feu de recul (W) 21

Accès aux lampes

• Déposer les deux vis de fixation du transparent.

Plaque minéralogique

• Déposer les protecteurs plastiques translucides.

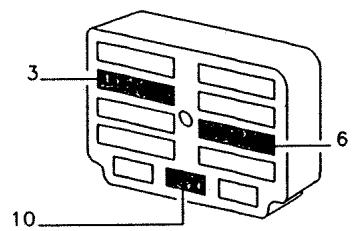

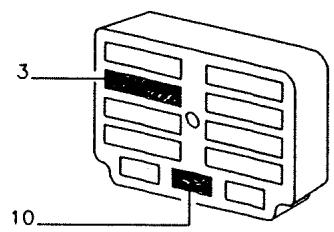

Fusibles

La boîte à fusibles est située à gauche du conducteur. Pour accéder à la platine fusibles, tirer sur la partie AV du cache. Pour le remplacement d'un fusible, utiliser la pince spéciale située dans la boîte à fusibles. -Fusibles de rechange 5-10-20-25A. Ne pas remplacer un fusible défectueux sans avoir remedie à la cause de la panne. Un fusible défectueux doit être remplacé par un fusible de même ampérage.

Note. - Voir le chapitre « Equipement électrique » de la présente Étude pour connaître les éléments protégés.

BON

MAUVAIS

Dans le compartiment moteur

• Un ensemble de fusibles, situé dans le compartiment moteur, protège les équipements suivants, côte amortisseur gauche.

1. Motoventilateur (A) 20 - avec réfrigération (A) 30 2. Pompe à essence (A) 15 3. Sonde Lambda (suivant modèle) (A) 10 4. ABR (suivant modèle) (A) 30 5. Alimentation calculateur ABR (suivant modèle) shunt

Reemplacement d'une ROUE

Important. - Ne jamais utiliser le cric pour des interventions sous le véhicule. Son utilisation doit être uniquement limitée au remplacement de roue en respectant les points de levage prévus à cet effet. Pour votre sécurité, vérifier mensuellement la pression des pneumatiques à froid, sans oublier la roue de secours.

Roues de cours

• Le changement de roue s'effectue sur sol plat et stable, frein à main serré, l'ouverture arrière engagée. À l'aide de la clef, démonter la roue de l'intérieur du coffre, dévisser la vis de maintien du panier de roue de secours.
• Soulever le panier pour dégager le crochet vers l'arrière, puis le laisser s'abaisser.

Cric

• Prendre le boîtier de protection du cric dans la roue de secours.

Démonagement de la roue

• Enlever l'enjoliveur à l'aide de la clé, démonter la roue en tirant au niveau du passage de valve.
• Dégripper les vis de roue.
• Placer la tête de cric à l'emplacement correspondant à la roue à changer. Déployer le cric et dévisser complètement les vis de roue.

Mise en place de la roue de secours

• Serrer les vis à la main.
• Replier le cric et le dégager
• Bloquer les vis de roue
• Appliquer l'enjoliveur (suivant modèle) en commençant par la valve et appuyer avec la paume de la main.

Rangement

• Remettre en place les éléments
• Resserrer à fond la vis de maintien du panier de roue de secours.
• Faire réparer immédiatement votre roue crevée pour la repositionner le plus tôt possible sur le véhicule à son emplacement initial.

Vérifications

Attention. - La pression de gonflage de la roue de secours n'est pas forcément adaptée à l'utilisation. Rouler moins vite, faire vérifier la pression et le serrage des vis dès que possible.

Roue de secours « Galette » (selon modèle)

• Equipée d'un pneu 115/70 R15, l'utilisation de cette roue ne peut être que temporaire.
• Conserver l'épingle, elle est indispensable pour remettre la roue galette.
• Pression de gonflage (bar) 4.2 Vitesse maximale conseillée (km/h) sur route 80
• sur autoroute 120

Economies de carburant

Quatre types de facteurs influent sur la consommation de carburant : - l'état du moteur, - état général du véhicule, - le style de conduite, - les conditions extérieures : climat et genre de parcours. - Savoir, par exemple, que l'on double la consommation de carburant si l'on cumule conduite agressive et route sinueuse.

Réglage moteur

• Un moteur mal réglé, c'est 10% de consommation de carburant en plus. Faire contrôle au moins une fois par an les éléments suivants:

Allumage

• L'écartement des electrodes de bougies doit être correct et l'avance initiale réglée.

Réglage du ralenti

• Un moteur qui tourne trop vite consomme plus.

Filtre à air

Un élément filtrant encrassé diminue le rendement du moteur. Consulter le carnet d'entretien/garantie pour les périodicités de remplacement.

Alimentation en carburant

• Faire vérifier l'état mécanique du carburateur ou du système à injection ainsi que les prises d'air.

Pression des pneumatiques

• Des pneumatiques sous-gonflés, c'est 3% de consommation de carburant en plus.

Charges

100 kg de charge en ville, c'est aussi 3% de consommation de carburant en plus.

Aérodynamisme

Supprimer des accessoires, rétroviseur et réflecteur de caravane ou galerie : rouler avec une galerie vide représente 10% de consommation de carburant en plus. Pour préserver l'aérodynamisme, éviter aussi de rouler vitres ouvertes, utiliser de préférence les aérateurs.

Conduite

-La conduite agressive, dite « sportive », coûte cher. Lui adapter une conduite en souplesse.

Démarrage

• Ne pas emballer le moteur à la mise en route.
• Partir immédiatement sans le faire chauffer sur place, mais en roulant à une allure modérée pendant les premiers kilomètres.
• En cas de commande d'enrichisseur, la repousser totalement le plus loin possible.

Passage des vitesses

• Les monter rapidement en évitant les régimes moteur élevés inutiles.

Régime

• Sélectionner le rapport le plus élevé possible compatible avec l'allure de croisière et l'état de la route. Évitez les accélérations brutes.
• Rétrograder avant une accélération accentuée ou un franchissement de côte prononcée, en particulier en.

Usage des équipements électriques

• Les utiliser au strict nécessaire. La fonction chauffage/désembuage pour pare-brise et lunette AR, c'est 10% de consommation de carburant en plus.

Les petits trajets

• Un démarrage moteur froid, c'est 25% de consommation de carburant en plus pendant les 5 premiers kilomètres.

Les parcours sinueux et accidentés

• Une route sinueuse, c'st 10% de carburant en plus.

• Modérer l'allure par grand vent.

Pneus neige

• En cas de route enneigée, verglacée ou glissante, consulter un professionnel qui vous conseillera sur le choix des équipements spéciaux.

Pneumatiques « hiver » en thermogomme lamellisée

• Comme ils permettent des vitesses plus élevées en dehors des intempéries, ils doivent équiper les 4 roues pour ne pas ALTERER l'équilibre du véhicule.

Chaînes

• Elles doivent être montées au minimum sur les roues motrices.

Batterie

• S'assurer qu'elle est correctement chargée.

Circuit de refroidissement

• Votre véhicule comporte des l'origine un liquide de refroidissement dont les caractéristiques intrinsiques garantissent une protection contre le gel des moteurs et la corrosion interne du circuit de refroidissement. - La protection minimale contre le gel des moteurs est de 15°C
• Certains véhicules destinés à l'exportation, en raison de conditions hivernales particulièrement rudes, sont protégés jusqu'à -35° C.
• Une étiquette collée dans le compartiment-moteur vous renseigne sur les conditions de protection hivernale de

votre véhicule à sa sortie des usines. Cela dit, tous les véhicules peuvent être protégés jusqu'à - 35° C et le réseau Peugeot est à votre disposition pour satisfaire vos exigences.

Frein à main

• Ne pas serrer votre frein pour un stationnement prolongé par temps de gel. Caler le véhicule ou engager une vitesse manuelle, 1ère ou marche arrière.

Éclairage et signalisation

• Vérifier la propriété des projecteurs et des feux.

Attelage

• Pour tracter une caravane ou une remorque, utiliser un attelage homologué et recommandé. Graisser régulièrement la rotule de l'attelage. - La démonter lorsque le tractage est terminé.

Chargement

Répartir les charges à l’intérieur de la caravane et respecter le poids à la flèche.

Précautions avant départ

• Vérifier la pression des pneumatiques et la signalisation électrique de la caravane ou de la remorque.

S'entraîner aux manœuvres, surtout en marche arrière.

Conduite

Attention. - La traction augmente la distance de freinage.

Rouler toujours à vitesse modérée, rétrograder les vitesses en temps utile, freiner progressivement, éviter les accoups. La traction augmente aussi la consommation de carburant : utiliser un déflecteur de tout.

Refroidissement du moteur

Dans le cas de traction de caravane ou de remorque d'un poids supérieur à 410kg, il est indispensable de déposer l'obturateur de la grille du déflecteur pour obtenir un refroidissement correct.

Arrimage

• Utiliser des barres de toit homologues par Peugeot et respecter les points d'ancrage mentionnés dans la notice de cet accessoire.
• Respecter les capacités de charge et répartir la charge maximale autorisée (50 kg) en évitant de surcharger l'un des côtés. Disposer la charge la plus lourde le plus près possible du toit. Arrimer solidement et signaler une charge en comburante.

Transport de planche à voile

• Utiliser un support porte-planche et fixer l'extrémité AV de la planche par un cordage à l'anneau d'arrimage AV situé sous le pare-chocs.

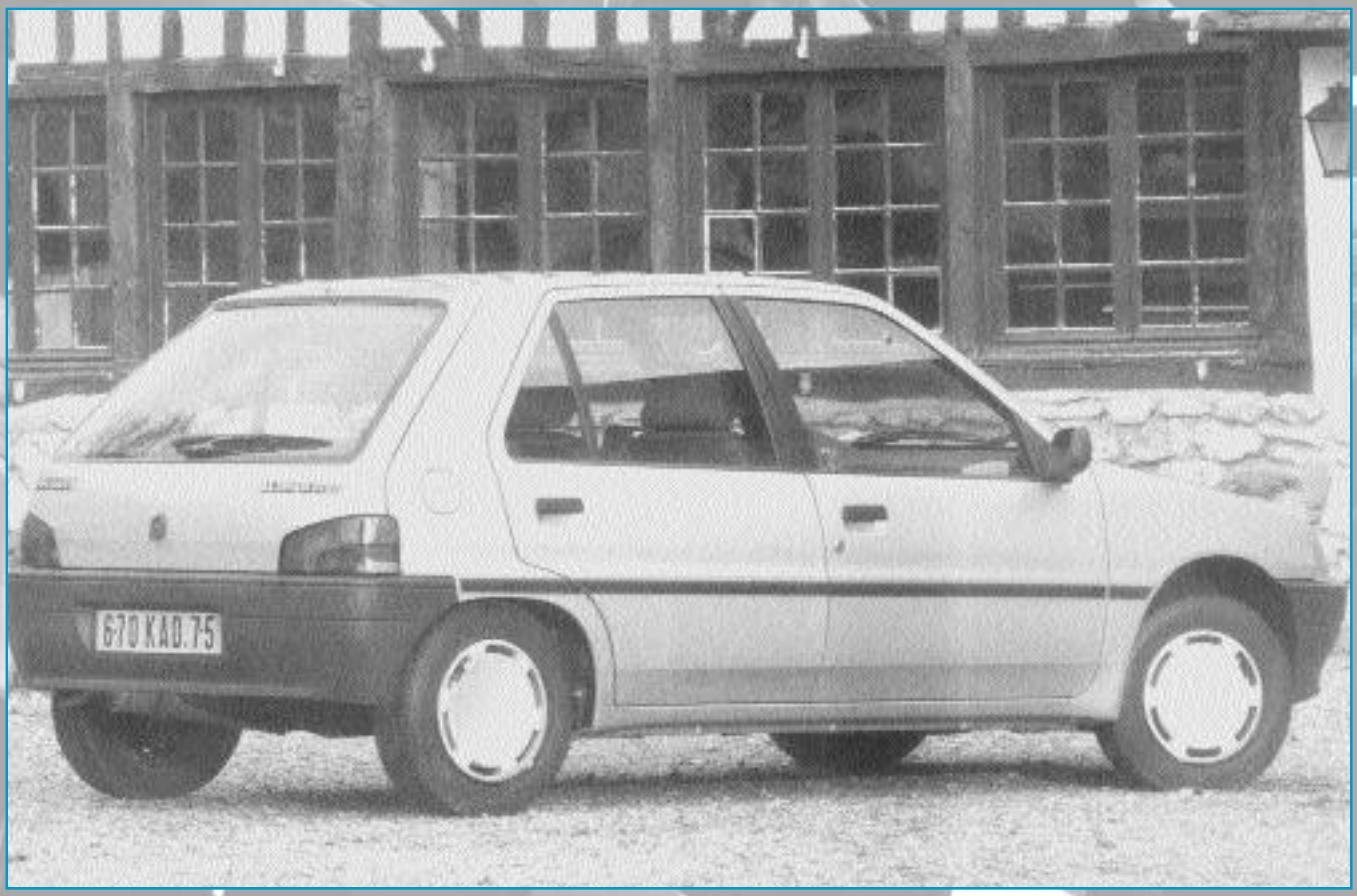

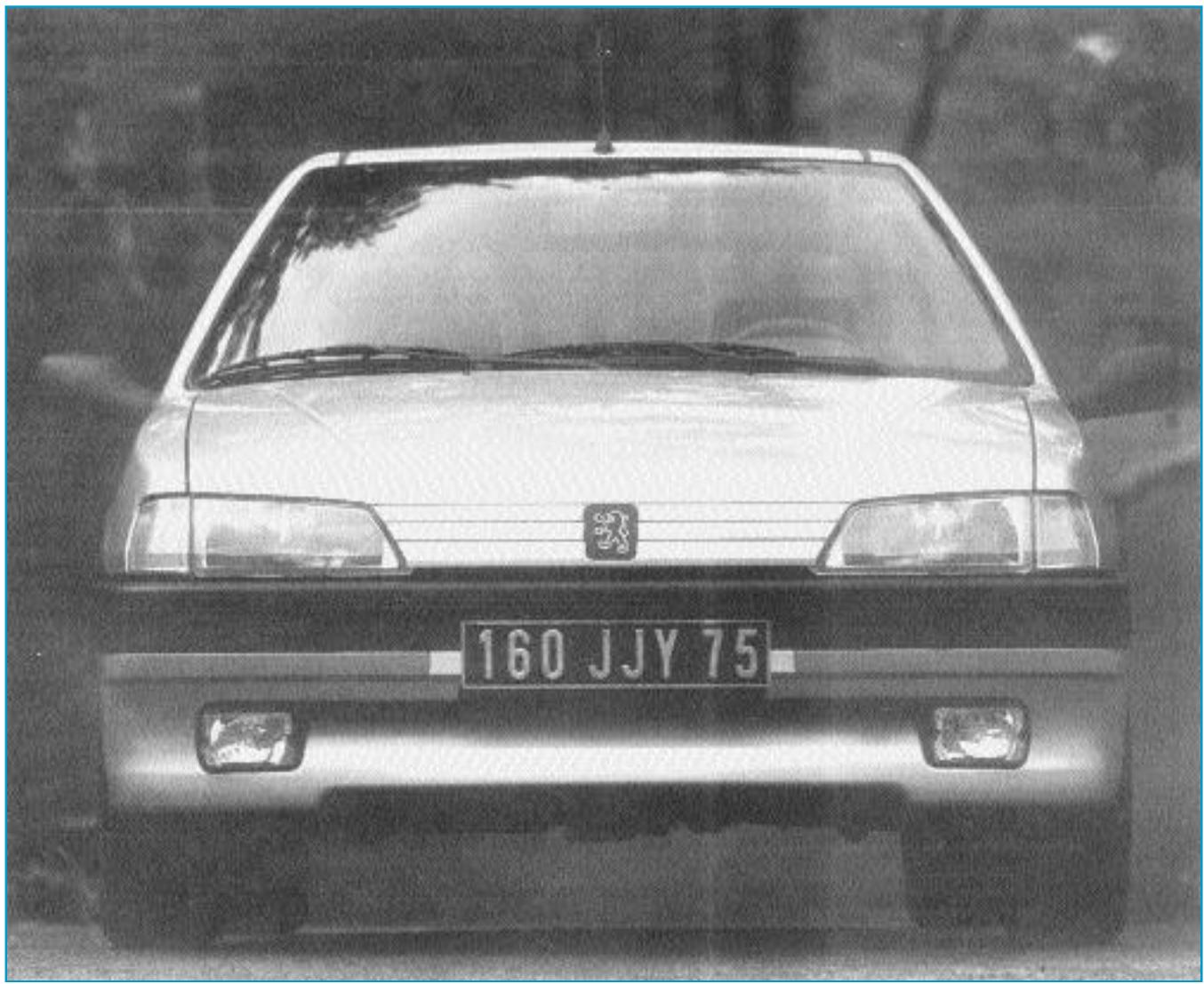

ETUDE Peugeot 106 "tous TYPES"

L'étude PEUGEOT 106 représentée dans les pages qui suivent a été réalisée grâce au concours des Services Techniques et des Relations Presse des Automobiles Peugeot, que nous remercions ici de leur aimable collaboration.

• Les caractéristiques, cotes de tolérance et couples de serrage, les méthodes de réparation mécanique, électrique et carrosserie.
• Une table analytique, en fin d'étude, permet de retrouver, sans difficulté, les différents chapitres traités.

Destinée à élargir par le bas, l'offre dans le segment B, la nouvelle Peugeot 106 est disponible en carrosserie berce trois et cinq portes. En faisant son entrée dans ce fameux segment (celui où l'on n'a pas le droit à l'erreur), la petite 106 ne remplacera pas la 205, mais constituera le cinquième modèle de Peugeot.

La 106 est disponible en huit versions différenciées par cinq niveaux de motorisation TU:

Un TU 9 de 954 cm³ développement 45 ch, disponible sur la version XN. - UN TU l de 124 cm³ développement 60 ch, disponible sur les versions XN et XR. - Un TU 3.2 de 1360cm³ développement 75 ch, disponible sur les versions XR et XT. - Un TU Diesel en version XN, XR-XT développement 50 ch.

• Un TU 3J de 100 ch sur la version XSi.

A noter que cette dernière version constitue le haut de gamme sportif du modèle, avec une injection multipoints et un bon équipement de série.

Ces modèles sont disponibles en boîte 4 ou 5 rapports suivant les motorisations.

La 106 dispose d'une suspension à quatre roues indépendantes avec un train avant de type pseudo Mac Pherson triangulé, composé de deux triangles inférieurs et d'une barre antiroulis. Le train arrière est à bras tirés avec barres de torsion.

Le système de freinage est des plus classiques avec disques à l'avant et tambours à l'arrière.

A noter que les versions XT et XSi peuvent recevoir l'ABS Bendix à deux capteurs.

Performances consommation

Notre essai, basé essentiellement sur la XSi, nous a fait découvrir le charme des citadines sportives.

En effet, sous le capot, la 106 accueille TUF-J2K de 100 ch à 6800 tr/mn et disponible

sant de 12.5 m. kg de couple, à 4 200 tr/mn. Avec un rapport poids/puissance de 8,56 et un CX de 0,34, le modele XSi atteint les 190 km/h.

Pour ce qui est des accélérations et reprises, la petite lionne ne nous déçoit pas.

Le kilomètre depuis arrêté est bouclé en 31,5 s: ce qui est légèrement inférieur que l'AX GTI (31.7 s) mais aussi légèrement supérieur à la Corsa GSi (30.7 s) et à la Fiesta XR2i (31 s).

Avec un rapport de pont assez court et une démultiplication donnant une vitesse de 28km / h aux 1000 tr/mn en cinquième, notre méthode permet de bonnes reprises; c'est-à-dire: un petit peu plus de 15 secondes pour passer de 80 à 120 km/h en cinquième; 10,5 secondes en quatrième et 8 secondes en troisième.

Les consommations sont conformes aux suppositions de l'essai d'un tel modèle.

Il faudra tabler sur 9 litres au 100km en utilisation routière, ce qui autorise une autonomie d'environ 420 kilometres, tout à fait acceptable pour ce genre de véhicule.

TENUE de ROUTE - confort

En optant pour une suspension relativement souple à l'avant et plus dure à l'arrière et en compensant par un choix

judicieux de barres antiroulis, les ingénieurs de Sochaux sont arrivés à un excellent compromis routier.

La 106, avec son empattement relativement long, en devient presque trop neutre quand une envie de s'amuser nous prend subitement.

C'est sûr que la petite 106 n'a ni la vivacité ni la mobilité de sa sœur, la 205 GTI, mais ses réactions, tout aussi violentes, sont moins filtrées.

Par contre, la direction se trouve être assez lourde en conduite sportive, au point même qu'on réclamerait une direction assistée.

À l'intérieur, l'aspect sportif est essentiellement marqué par des sièges profonds et très enveloppants, qui assurent un bon maintien et une bonne position de conduite.

Ligne - équipement

Contrairement à ce que l'on pouvait imaginer, la 106 n'est pas une AX réhabilitée. Bien qu'empruntant la même plate-

forme, la Peugeot bénéficia de renforts supplémentaires et sURTout se distinguait par un empattement allongé de 10 cm

Toujours très apparentée à la famille Peugeot, la 106 présente un capot très court et plongeant.

Son aspect compact se dégage grâce à de faibles pare-to-faux avant et arrière ainsi que par une très grande surface vitrée.

Ce style donc contribue à obtenir de bonnes valeurs aérodynamiques pour un véhicule de cette taille.

La présentation intérieure et les équipements sont assez classiques, mais complets.

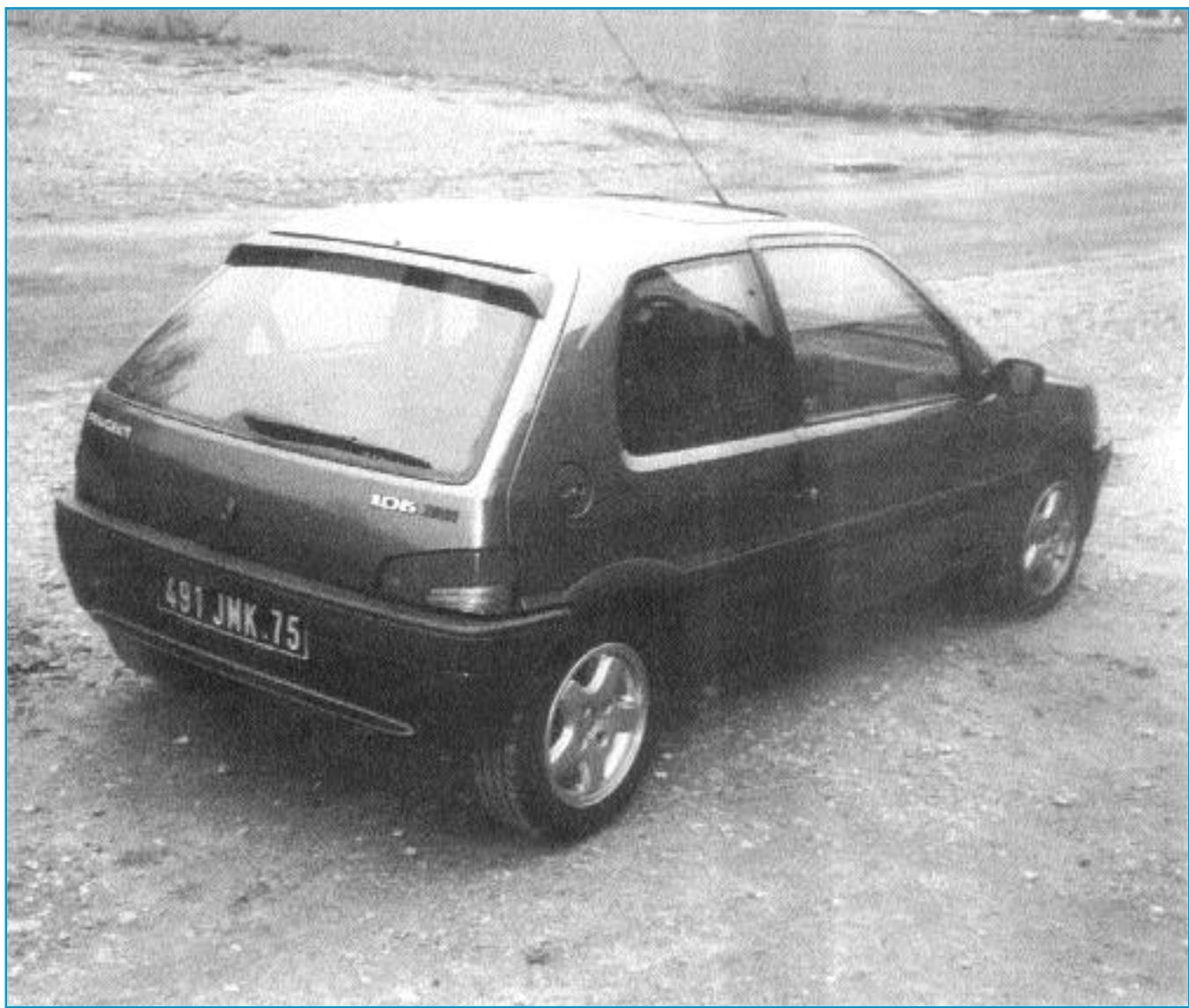

Conclusion

D'une manière générale, la petite lionne plaît, et c'est bien l'essentiel. Même si elle sonne le glas de certaines versions, la 106 n'est pas là pour remplacer la 205; elle constitue tout simplement le fer de lance du lion pour l'offre inférieure dans le segment B.

-La présente étude traite des modèles Peugeot 106 depuis leur lancement.

• Ce modèle existe en 9 motorisations :

-TU9 de 954 cm³, 45 CV (carbu), -TU9 M de 954 cm³, 50 CV (inj. mono). -TU1 de 1 124 cm³, 60 CV (carbu), - TU1 M de 1 124 cm³, 60 CV (inj. mono), - TU3 de 1 360 cm³, 75 CV (carbu). - TU3 M de 1 360 cm³, 75 CV (inj. mono), - TU3 J de 1 360 cm³, 95 CV (inj. multi et catalyseur). - TUD de 1 360 cm³, 50 CV (Diesel) - L'alimentation de ces moteurs est confiée soit à un carburateur simple corps (moteurs 0,91 et 1,11), soit à un carburateur double corps (moteur 1,31), soit à une injection multipoint.

Depuis janvier 1993, les carburateurs ont disparu au profit d'une injection monopoint (sauf sociétés).

• Embrayage monodisque à sec commandé par câble.

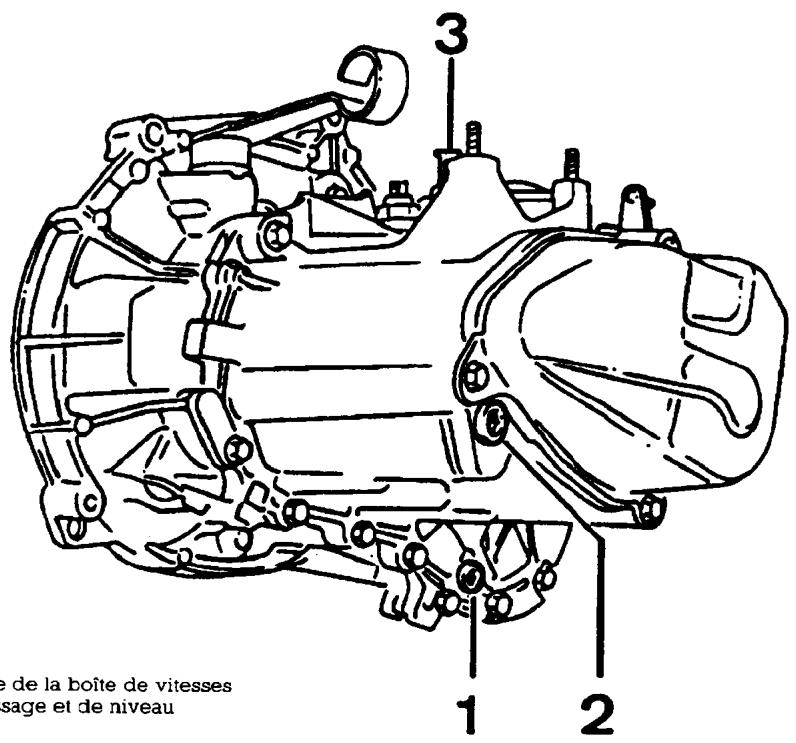

• Boîte de vitesses mécanique à 4 ou 5 rapports de type MA placée transversalement au bout du moteur.

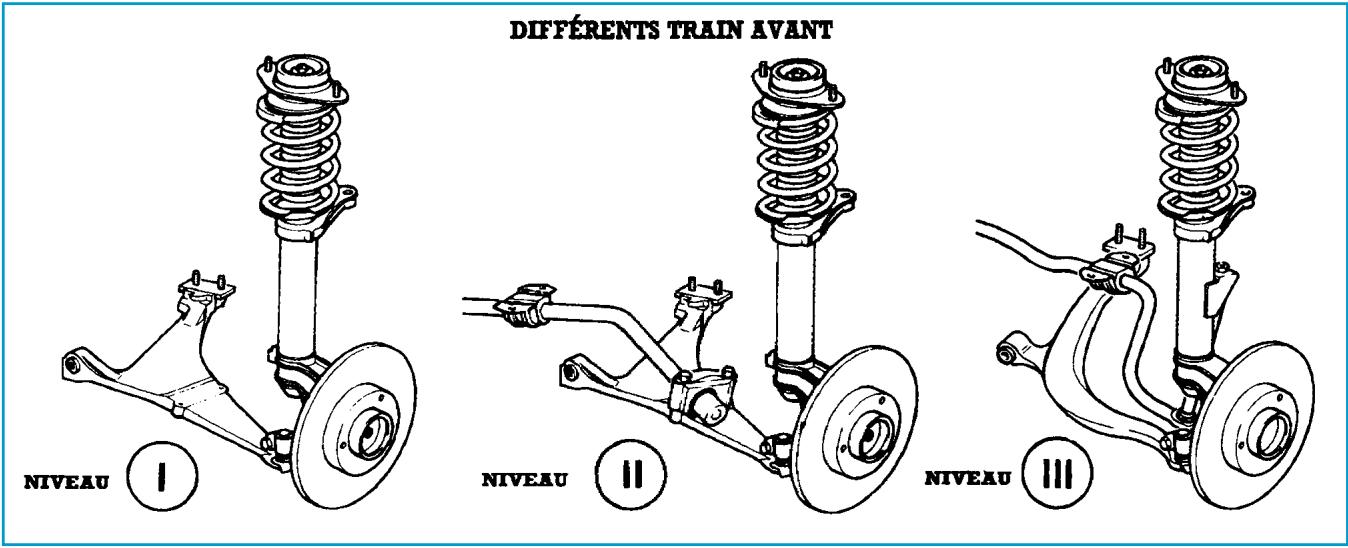

• Train avant pseudo McPherson avec berceau intégré à la carrosserie.

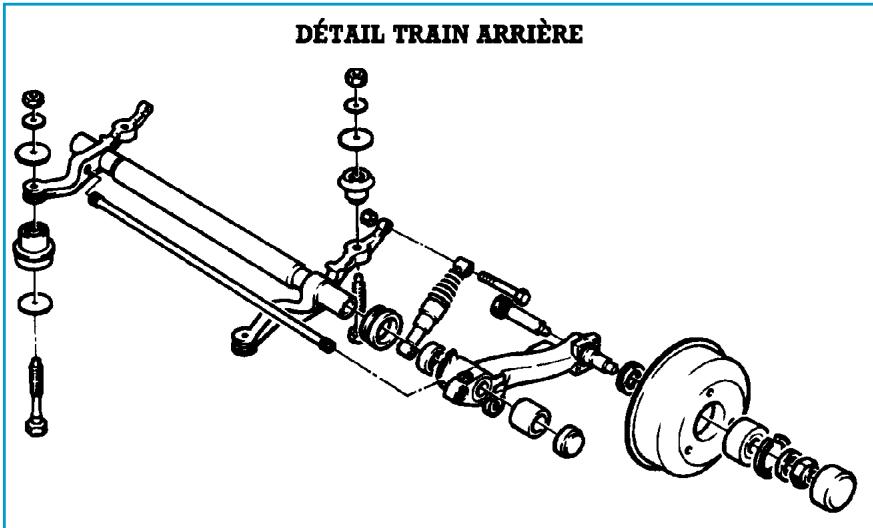

• Train arrière à roues indépendantes avec bras tirés et barres de torsion.
• Direction à crémaillère. Système de freinage à double circuit en X assistance par servo-frein.
• Carrosserie 3 et 5 portes.

Carrosseire

106 XN moteur 0.91 carbu, BV4:

-3portes

-5portes

106 XN moteur 0,91 carbu., BV5, 3 portes

106 XN moteur 0.91 injection, BV4:

-3portes

-5portes

• 106 XN moteur 0,91 injection, BV5:

-3portes

-5portes

106 XN ou XR moteur 1.1 carbu., BV4:

• 3 portes

-5portes

• 106 XN ou XR moteur 1,1 carbu., BV5:
• 3 portes

-5portes

• 106 XN ou XR moteur 1,1 1 inj., BV4:
• 3 portes

-5partes

-106XN, XR ou XT moteur 1,11 inj., BV5

-3portes

-5portes

• 106 XR ou XT moteur 1,3 l carbu., BV5

-3portes

• 5 portes
• 106 XR, XT ou XS moteur 1.31 inj., BV5:

-3 portes (XS)

-3 portes (XT-XR)

-3portes

-5portes

• 5 portes

106 XSi moteur 1,31 inj. multi, BV5:

• 3 portes, sans catalyseur
• 3 portes, avec catalyseur
• 106 XND ou XRD moteur 1.31 Diesel, BV5

-3portes

-5portes

• 106 X A 0,91 carbu., BV4, Société
• 106XA0.91 carbu, BV5, Société
• 106XA1,1carbu, BV4, Societe
• 106 X A 1, 1 carbu., BV5, Société
• 106 XAD 1,31 Diesel, BV5, Société

Types Mines	P.A.
1CC1A 1	4
1AC1A 1	4
1CC1A 2	4
1CCDZ 1	4
1ACDZ 1	4
1CCDZ 2	4
1ACDZ 2	4
1CH1A 1	4
1AH1A 1	4
1CH1A 2	4
1AH1A 2	4
1CHDZ 1	5
1AHDZ 1	5
1CHDZ 2	5
1AHDZ 2	5
1CK2D 2	5
1AK2D 2	5
1CKDX 2	6
1CKDX 8	6
1CKDY 2	6
1AKDX 8	6
1AKDY 2	6
1CK6B 2	7
1CKFZ 2	7
1CK9B 2	4
1AK9B 2	4
ISC1A 1	4
ISC1A 2	4
ISH1A 1	4
ISH1A 2	4
ISK9B 2	4

Dimensions (mm)

• Longueur hors tout 3564 Largeur hors tout :
• Tous types sauf XSi 1575
• XSi 1607
• Hauteur.
• Tous types sauf XSi 1369
• XSi 1360 Empattement 2385

Voie AV

• Tous types sauf XSi 1380 XSi 1395

Voie AR

- Porte à faux AV 660 Porte à faux AR 519

3 Portes et sociétés

1CH1A1 1CHDZ1	1CH1A2 1CHDZ2 1CHDY2	1CK2D2 1CKDX2
760	780	820
1 200	1 220	1 260
1 900	1 920	1 960
40	40	40
380	390	410
700	700	700

• Types Mines

Poids à vide en ordre de marche (POM) Poids maxi autorisé en charge (PTC) Poids total roulant (PTR) Charge maxi sur galerie de tout Remorque - non freinée - freinée (dans la limite du PTR)

• Type Mines
• Poids à vide en ordre de marche (POM)
• Poids maxi autorisé en charge (PTC)
• Poids total roulant (PTR)
• Charge maxi sur galerie de toit
• Remorque - non freinée
• freinée (limite du PTR)

1CK6B2 1CKFZ2	1CCDY1-1CCDY2 1CCIA1-1CCIA2 1CCDZ1-1CCDZ2	1SCIA1 1SCDY1
860	760	740
1 300	1 200	1 200
1 800	1 800	1 800
40	40	40
430	380	370
500	600	600

Types Mines

• Poids à vide en ordre de marche (POM) Poids maximal autorisé en charge (PTC)...
• Poids total roulant (PTR)
• Charge maxi sur galerie de toit...
• Remorque - non freinée
• freinée (limite du PTR)

1SHDZ2 1SHDY2 1SH1A2	1SH1A1	1CK9B2 1CK9Y2	1SK9B2 1SK9Y2
760	740	840	820
1 220	1 200	1 280	1 280
1 980	1 900	1 850	1 850
40	40	40	40
380	370	420	410
700	700	600	600

5 Portes

• Type Mines
• Poids à vide en ordre de marche (POM)
• Poids maxi autorisé en charge (PTC)
• Poids total roulant (PTR)
• Charge maxi sur galerie de toit
• Remorque:

-non freinée

freinée (dans la limite du PTR)

1AH1A2 1AHDZ1	1AH1A2 1AHDZ2 1AEDY2	1AK2D2 1AKDX2 1AKDY2
780	800	840
1 220	1 240	1 280
1 920	1 940	1 980
40	40	40
390	400	420
700	700	700

• Type Mines
• Poids à vide en ordre de marche (POM)
• Poids maxi autorisé en charge (PTC)
• Poids total roulant (PTR)
• Charge maxima sur galerie de toit - Remorque

non freinée

• freinée (limite du PTR)

1ACDY2 1ACDZ2	1ACDY1 1AC1A1-1AC1A2 1ACDZ1	1AK9B2 1AK9Y2
800	780	860
1 240	1 220	1 300
1 840	1 820	1 890
40	40	40
400	390	430
600	600	600

Capacités (1)

-Moteur (avec/sans échange cartouche) 3.5/3.2 - Boîte de vitesses - Pont 2 - Circuit de refroidissement 6 - Réservoir à carburant 45 - Réservoir lave-vitre AV/AV-AR 1,5/2,8 - Réservoir lave-projecteurs 5,6

Moteurs catalysés

• Modèles Cylindrée (cm^3) Vitesse maximale sur circuit (km/h)
• Accélérations (s) :
• de 0 à 100 km/h
• 1000m départ arrêté

106 XNBV4	106 XNBV5	106 XNBV5
954	954	1 124
150	150	165
19	19,2	13,7
.39,1	39	35

• Modèles Cylindrée (cm^3) Vitesse maximale (sur circuit) (km/h)
• Accelerations (s) - de 0 à 100 km/h -1000mdépartarréte

106 XR BV5	106 XR/XT BV5	106 XSi BV5
1 124	1 360	1 360
165	175	187
13,7	11,4	10
35	32,9	31,7

-Modèle, BV5 106 XND - XRD - XTD - Cylindrree (cm3) 1360 Vitesse maximale (sur circuit) (km / h) 145 Accéléations (s): - de 0 à 100 km/h 21 -1000mdepart arrete 40,1

Moteurs non catalysés

• Modèles Cylindrée (cm^3) Vitesse maximale (sur circuit) (km/h)
• Accélération (s)
• de 0 à 100 km/h
• 1000 m département arrêté

106 XNBV5	106 XNBV4	106 XNBV5
954	1 124	1 124
145	160	160
18,8	14,1	14,2
39	35,5	35,7

106 XR BV5	106 XR/XT BV5	106 XSi BV5
1 124	1 360	1 360
160	175	190
14,2	11,4	9,6
35,7	33,2	31,4

Cylindrée (cm^3) Vitesse maximale (sur circuit) (km/h) - Accélérations (s) - de 0 à 100 km/h - 1000 m départ arrêté

• Modèles
• A 90 km/h en vitesse stabilisée A 120 km/h en vitesse stabilisée
• En parcours de type urbain

106 XNBV4	106 XNBV5	106 XNBV4	106 XNBV5
5.1	5.1	4.9	5.1
6.4	6.7	6.7	6.7
6.9	7.1	7.1	7.4

• Modèles
• A 90 km/h en vitesse stabilisée A 120 km/h en vitesse stabilisée
• En parcours de type urbain

106 XR BV5	106 XR/XT BV5	106 XSi BV5
5,1	5,3	5,9
6,7	6,9	7,3
7,4	7,7	8,9

• Modèles, BV5 106 XND - XRD - XTD
• À 90 km/h en vitesse stabilisée 3,7
• À 120 km/h en vitesse stabilisée 5,2

En parcours de type urbain

Moteurs non catalysés

• Modèles
• A 90 km/h en vitesse stabilisée
• A 120 km/h en vitesse stabilisée
• En parcours de type urbain
• Modèles
• A 90 km/h en vitesse stabilisée
• A 120km / h en vitesse stabilisée
• En parcours de type urbain

106 XNBV5	106 XNBV4	106 XNBV5
4,7	4,4	4,4
6,5	5,9	5,9
6,5	6,3	6,5

106 XR BV5	106 XR/XT BV5	106 XSI BV5
4,4	4,7	5,4
5,9	6,5	6,7
6,5	7,7	8,3

ROUES et pneumatiques

Pneumatiques - Roues - Pressions à froid (bars) : - avant - arrière

0,91 et 1,11	1,31 ess. et Diesel
145/70 R13 T 4,5 B 13 FH 3 x 20	155/70 R 13 T 5 B 13 FH 4 x 20 5 J 13 CH 4 x 20	165/65 R 13 T 5 B 13 FH 4 x 20 5 J 13 CH 4 x 20
2.1	2	2
2.1	2	2

1,31 (XSi)	Société TT
175/60 R 14 H5,5 J 14 CH 4 x 1622	155/70 R 13 T5 B 13 FH 4 x 205 J 13 CH 4 x202,12,12,6

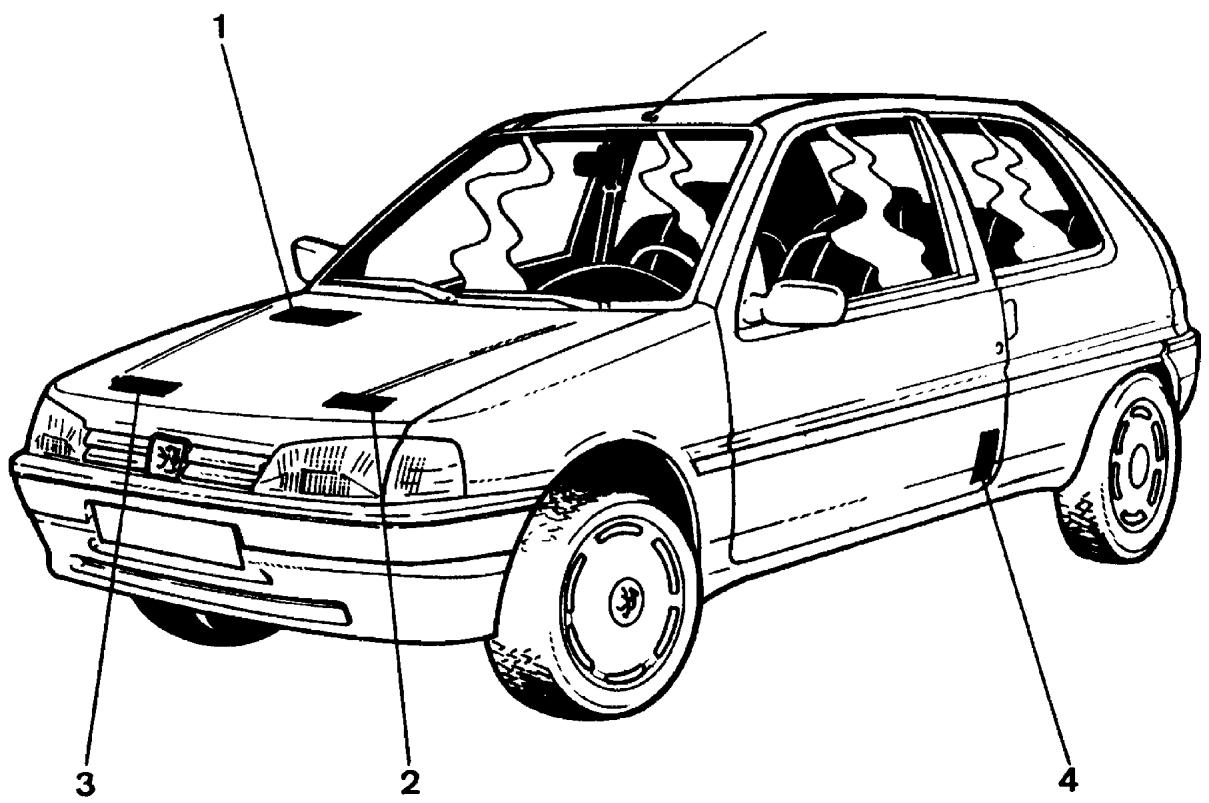

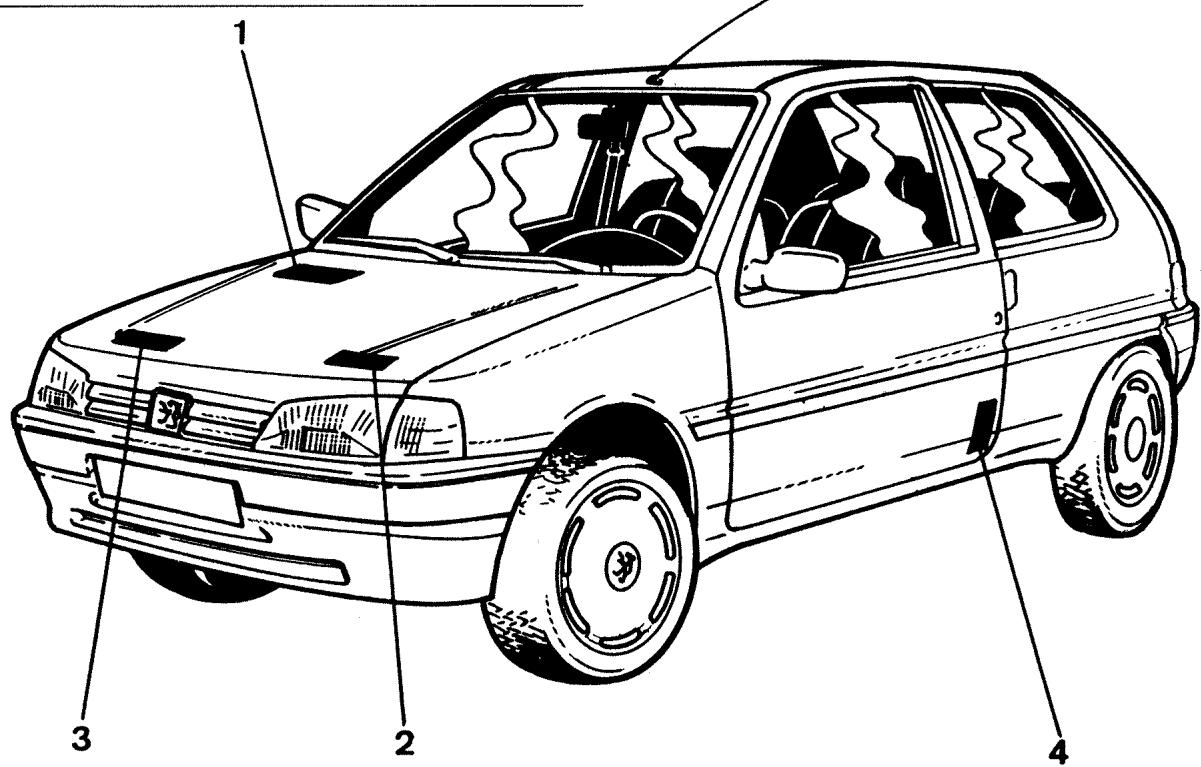

Plaques d'identification

1. Numéro de série sur la carrosserie.
2. Plaque du constructeur réglementation CEE.
3. Référence teinte de caisse.
4. Pressions de gonflage.

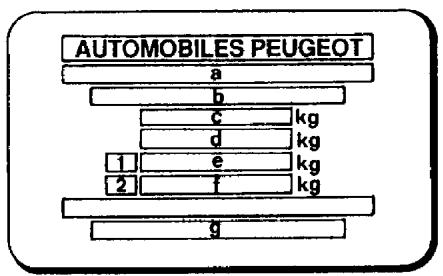

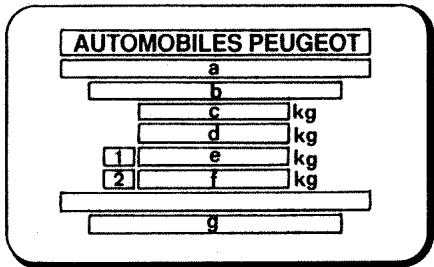

PLAQUE De construction reglementation CEE

a - Numéro de réception. b - Numéro d'identification du véhicule.

Identification constructeur. Type Mines. 0 remplacement en réserve. Numéro de série.

• Poids maximal autorisé en charge (PTC). d - Poids total en roue autorisé (PTR).
• Charge maximale admissible sur essieu avant. f - Charge maximale admissible sur essieu arrière. ±bg - Code d'identification

Teintes carrosserie

Type opaque

Blanc Meije POWT

-Beige Tibesti POCX

• Rouge Vallelunga P3KB
• Bleu Arabie P3LA
• Noir Onyx P3XY
• Vert Sépale. PORW

Typemetallisé - Rouge Plaisir MOJP - Brun Castillane MOEA - Bleu Topaze MOLZ -Bleu Miami. MONY - Gris Graphite MOTW - Gris Magnum MOTA - Gris Futura MOTP - Vert Marmara MORX -Beige Mayfair MOCN - Bleu Polaire MOQP - Gris Quarts MOYCS - Vert Fluorite MOSS

Identifications extérieures

• Moteur quatre temps, quatre cylindres, monté transversalement au-dessus de l'essieu avant, incliné vers l'avant. - Bloc-cylindres en alliage léger avec chemises ou en fonte suivant motorisation.
• Culasse alliage avec chambres hémisphériques.

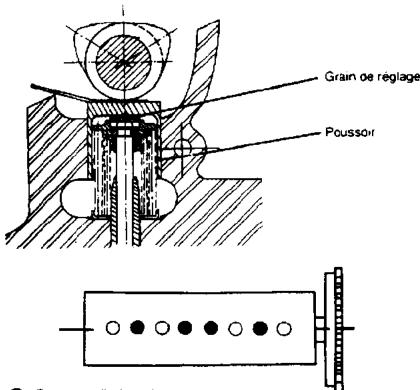

• Distribution assurée par un arbre à cames en tête entraîné par courroie crantée.
• Refroidissement liquide sous pression. - Lubrification sous pression par pompe à engrenages.
• Alimentation par carburateur simple ou double corps et injection (XSi).
• Injection monopoint en remplacement des carburateurs à partir de janvier 1993.

Spécifications générales

• repère III: TU 9 70 +0.03 +0.02

-TU1 72 +0.03 - TU 3 75 +0.03 -0.02

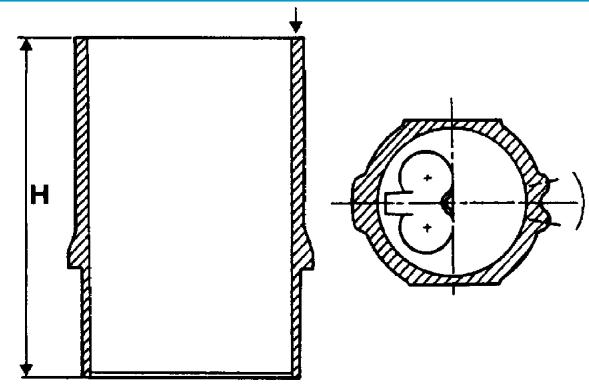

• Dépassement des chemises par rapport au plan de joint de culasse du bloc (sans joint torque) (mm): TU 9 0.03 a 0.1 -TU 1/TU 3 0,3a0,1
• Différence maximale entre deux chemises contiguës (mm) 0,05

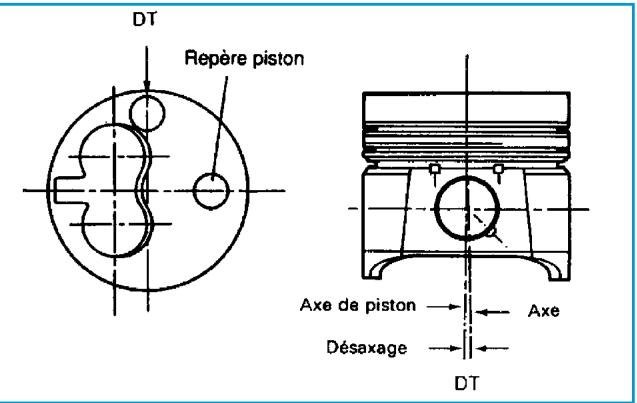

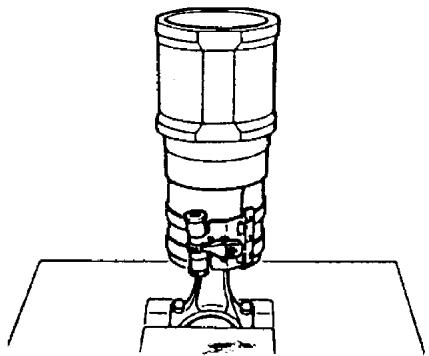

Pistons

• Matériau : alliage d'aluminium

TU 9K	TU 9M	TU 1K	TU 1M	TU 3-2K	TU 3M	TU 3-FJ	TU 3-FJ
C1A	CDZ	H1A	HDZ	K2D	KDX	K6B	KFZ
954	954	1 124	1 124	1 360	1 360	1 360	1 360
70	70	72	72	75	75	75	75
62	62	69	69	77	77	77	77
9,4	9,4	9,4	9,4	9,3	9,3	9,6	9,9
32,5	37	44,1	44	55	55	72	69
45	50	60	60	75	75	100	95
5 200	6 000	5 800	6 200	5 800	5 800	6 800	6 600
7	7,35	8,75	8,75	11,4	11,1	12	11,7
7,3	7,5	9,1	9,1	11,8	11,5	12,5	12,2
3 200	3 700	3 200	3 800	3 800	3 400	4 200	4 200

• Type de moteur Code moteur - Cylindrée (cm^3)
• Alésage (mm)
• Course (mm) - Rapport volumétrique
• Puissance maximale :

-norme ISO (kW) -norme DIN (CV)

• Régime à la puissance maxi (tr/min)
• Couple maxi:

-norme ISO (daN.m) -norme DIN ( / )

• Régime au couple maximal (tr/mn)
• Carburant. Eurosuper 95 mini

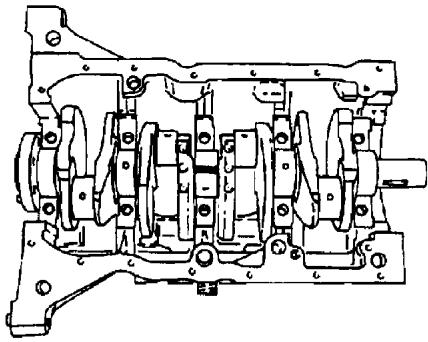

Bloc aluminium

• Construction moulée sous pression
• Structure : bloc-cylindres + bloc paliers de vilebrequin.
• Hauteur du bloc-cylindres (mm):

-TU 9 et TU 1 187,48 ± 0.05 -TU3 206,98

Bloc fonte

• Structure : bloc-cylindres comptant les demi-alésages des tourillons de vilebrequin.
• Hauteur du bloc-cylindres (mm) 265.23 - Alesage des cylindres 75+0.03

• Matiere. fonte
• ∅ intérieur (mm):
• repere I:

TU 9 70 +0.01 -0

-TU1 72+0.01 -TU3 75+0.01 -0

• repere II: TU 9 70 +0.02 -TU1 72+0.02

-TU3 75+0.02

- Déplacement (mm) 1±0,15 - extérieur (mm):

repereA:

TU9 69.965±0.05 -TU1 71,965±0.05 -TU3 74.965±0.05 - TU 3F N. C.

• repere B:

-TU9 69,975±0.05 -TU1 71.975±0.05 -TU3 74.975±0.05 - TU3F N.C.

• repère C:
• TU 9 69.985 ± 0.05
• TU 1 71,985 ± 0.05 -TU3 74.985±0.05
• TU 3F N. C.
• ∅ alésage axe de piston (mm):

-TU9 17,982 +0.005 - TU 1/TU 3

• repère 3 19.502 à 19.505
• repère 2 19,505 à 19,508
• repère 1 19,508 à 19,511

• ∅ (mm):
• TU 9 17.97 + 0.004 -TU3F 19.5

Longueur (mm):

TU 9 53 ± 0,25 TU 1/TU 3 62 ± 0,25

• Nombre par piston 3
• Jeu à la coupe (mm):

-coup de feu 0,25a0,45 -étanchéité 0,25a0,45

• Les segments coup de feu et racleur n'ont pas de sens de montage alors que le repère du segment d'étanchéité doit être orienté vers le haut.

-Matière acier forgé

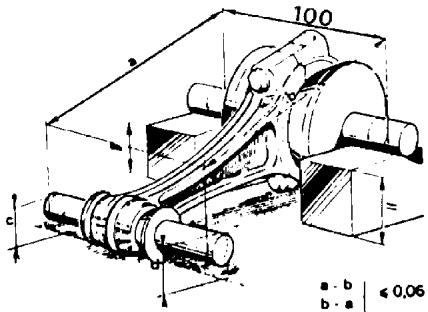

• Entraxe (mm): -TU9 122,8±0.05 -TU1 112.3±0.07 -TU3 126,8±0,07
• de la tête (mm):

-TU9 41,128 +0.016 0 - TU 1 48,655 -0 TIL2 49,655+0.016

-103 48,655 -0

• du pied (mm): -TU9 17.939+0.017 [ = - 0] -TU1 19,463+0.013 T 13408+0013
• TU 3 19,463 -0
• Ecart de poids maximal entre les 4 bielles

d'un même moteur (g) 4

• Matière fonte - Nombre de paliers 5
• Ovalisation maxi maneton/tourillon (mm) 0,007

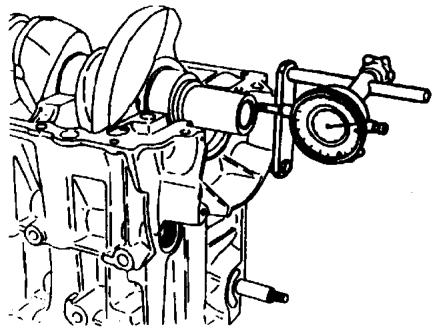

• Jeu axial théorique (mm) 0,052 à 0,452
• Jeu radial (mm) 0,010 à 0,034

Mantels

-TU9 38±0.08 TU1/TU3 45-0,009 10 025

• ∅ réparation (mm):

-TU9 37.7±0,008 -TU 1/TU 3 44.7 -0.009

-Tourillons

-0origine (mm) 49,981 +0 -0.016 9.10 réparation (mm) 40681 -49,081 0.016

Coussinets de bielles

• Épaisseur origine (mm):

-TU9 1.545±0.003 -TU1/TU3 1.817+0.003

• Epaisseur majorée (mm):
• TU 9 1,695 ± 0,003 -TU1/TU3 1,967 ± 0,003

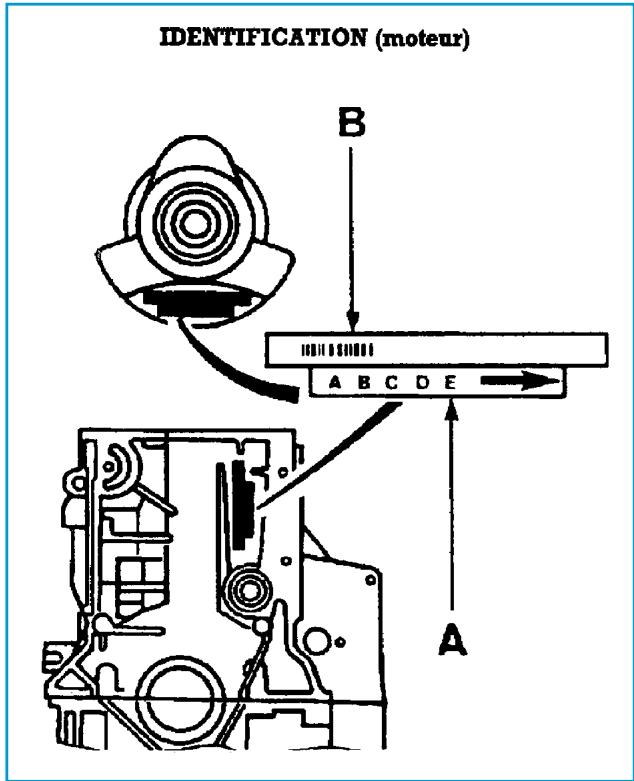

Coussinets de PALIER

• Les coussinets de ligne d'arbre existent en 3 classes, afin d'obtenir un jeu de fonctionnement de 0.010 à 0.034 mm. - Trois cas peuvent se présenter

-moteur repéré, -moteur non repéré, - moteur reconditionné ou équipé d'un vilebrequin rectifié Des repères sur carter-cylindres et vilebrequin rectifié - Des repères sur carter-cylindres et vilebrequin permettent leur assemblage.

Zone a:

• Lettres de code (cinq lettres permettent l'identification des coussinets à monter). - La première lettre indique le palier ^ - La flèche indique le côté distribution.

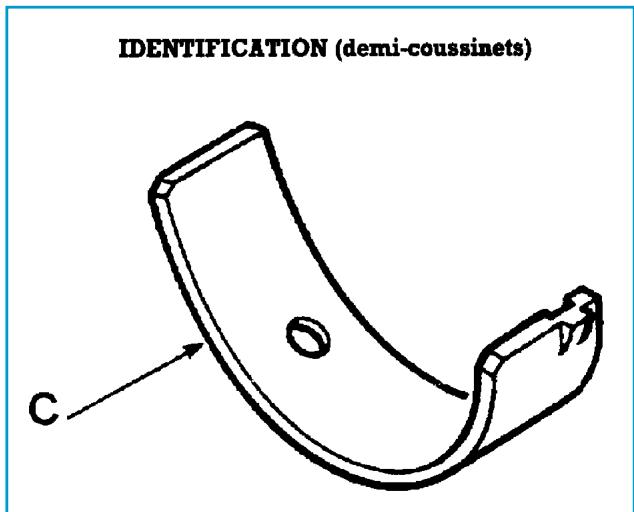

Zone b:

• Code à barre utilisé en usine.

• Un repère de peinture en (C) permet d'identifier la classe.

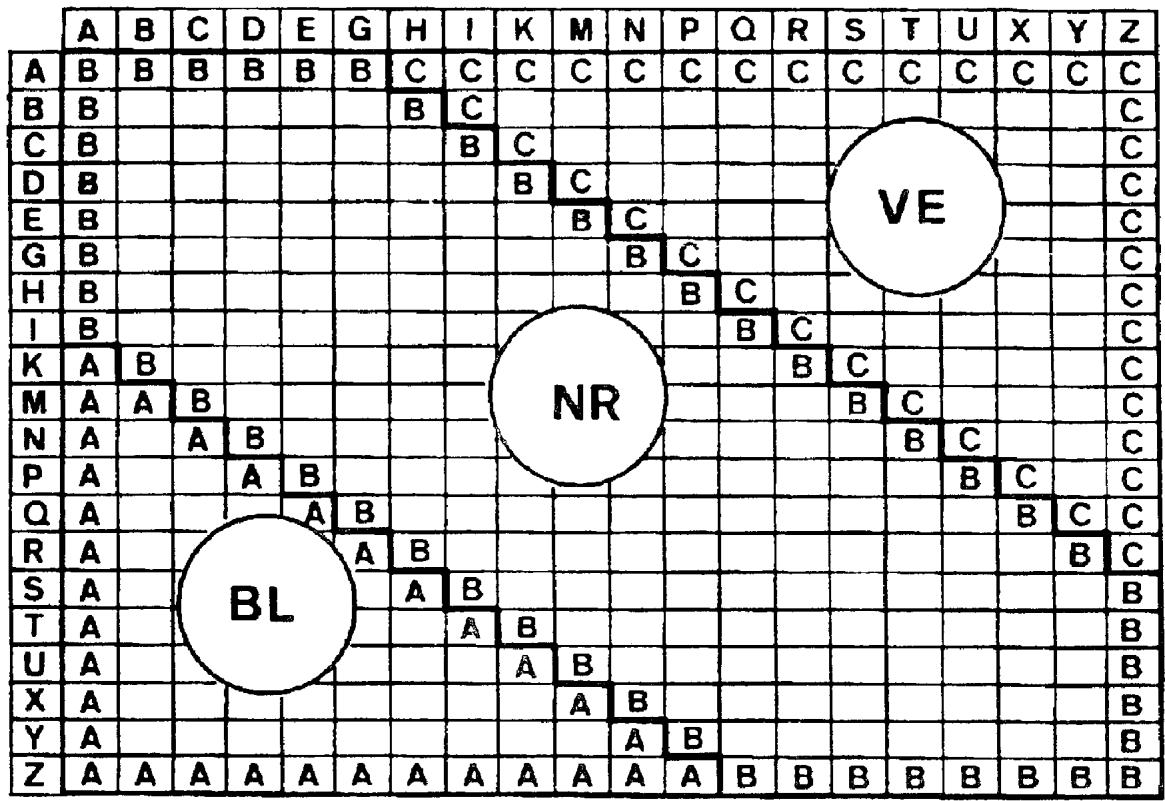

Tableau d'appariement des coussinets de PALIER

• Example: si la première lecture du vilebrequin est (T) et celle du carter cylindre (G):
• le demi-coussinet côté chapeau de palier n° 1 sera de classe A (couleur bleu - BL),
• le demi-coussinet cote carter-cylindre sera toujours de classe B (couleur noir - NR).

Classe des demi-coussinets (cote d'origine)

	Demi-coussinets côte carter-cylindres	Demi-coussinets côte chapeaux de paliers
Demi-coussinets (repère)	Lisse (noir) Rainuré (noir)	Lisse (bleu) Rainuré (bleu)	Lisse (noir) Rainuré (noir)	Lisse (vert) Rainuré (vert)
Classe	B	A	B	C
Épaisseur	1,835 mm	1,823 mm	1,835 mm	1,848 mm
Référence P.R.	0113 F30113 F6	0113 F20113 F5	0113 F30113 F6	0113 F40113 F7

Imperatif.-Respecter le montage des coussinets. - Paliers 1, 3, 5: demi-coussinets lisses (carter-cylindres et carter-chapeaux) - Paliers 2, 4: demi-coussinets rainurés (carter-cylindres et carter-chapeaux).

Culasse

-Matière alliage -Hauteur (mm) 111,2 ± 0,08 - Déformation maxi du plan de joint de culasse (mm) 0,05 - Rectification maxi sur culasse non repérée (mm) 0,2 - Repère si culasse déjà rectifiée: lecture sous le trou de la 3^e bougie. - Alésage des guides de soupapes (mm): - origine 1 12.965 +0.032 - origine 2 13,035 +0.032 -0 - réparation 1 13,195 +0.032 - - réparation 2 13,495 +0.032 -0

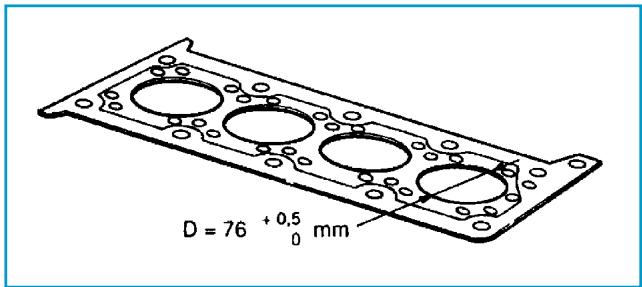

Joint de culasse

• Apparié avec culasse si rectifiée.
• Epaisseur (mm) : - culasse d'origine 1,3 - culasse rectifiée 1,5

Admission

• ∅ de la tête (mm)
• de la queue (mm) 6,99 6,98 7
• Longueur (mm) 110,76 112,76 - Largeur de la portée (mm) 1,9 1,9 - Angle de portée 120° 120° 120° - Lève maximale (mm) 7,2 8,2

Échappement

• de la tête (mm) 27,7 29,4 31,4
• de la queue (mm) 6,97 6,96 7
• Longueur (mm) 110,6 112,56
• Largeur de la portée (mm) 2,2 2,2 - Angle de portée 90° 90° 90° - Lèvre maximale (mm) 7,2 8,2

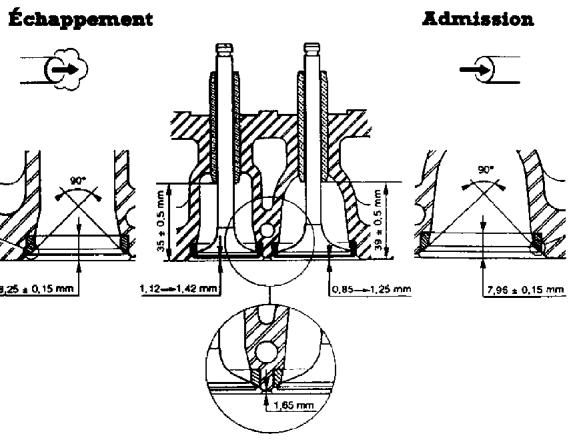

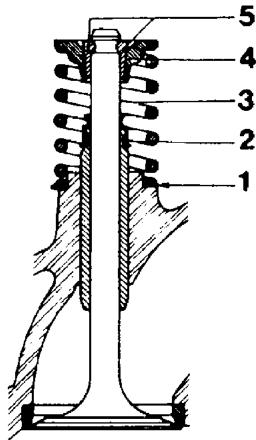

Ressorts de soupapes

• Nombre de spires 7 -Hauteur sous charge (mm) : - sous 28± 1,4 daN 40 -sous 50 ^+3 2.5 daN 32

Note. - Ressorts de soupapes identiques sur admission, échappement et communs à tous les moteurs.

GUIDES de soupapes

• Matière fonte
• ∅ intérieur (mm):
• TU 1/9/3 6,4 +0.036 -0

TU 3F N. C.

• 0extérieur(mm)

TU 1/9/3: - originate 1 13,02 + 0.039 - 0.028 -origine 2 13,13 +0 -0011 - réparation 1. 13,29 +0 - réparation 2 13,59 +0 -0011

• TU 3F N. C.

SIEGES De soupapes

Angle de portée:

-admission 120° - échappement 90°

-Angle de dégagement supérieur 30°

Distribution

• La distribution est assurée par l'intermédiaire d'un arbre à cames en tête entraîné par courroie crantée.

ARBRE à CAMES

• Matériau : fonte - Nombre de paliers : 5

EPURE De distribution

Avance Ouverture Admission - Retard Fermeture Admission - Avance Ouverture Échappement - Retard Fermeture Échappement

C1A	H1A	K2D	K6B
9,28	5,32	7,08	13,39
31,35	43,83	51,46	57,15
11,17	32,97	41,44	56,07
- 6,92	- 0,10	- 1,24	11,58

• Jeu théorique aux queues de soupapes (mm) 0.7

Note. - La valeur du jeu théorique aux queues de soupapes n'est valable que lors d'un contrôle du diagramme de distribution et n'a un certain rapport avec les valeurs de jeu de fonctionnement.

Refroidissement

• Capacité du circuit (1) 6

VASE d'expansion

• Pression maximale (bar) 2
• Tarage du bouchon (bar) 1,4

Thermostat

-Température d'ouverture : début (^) 88 -Température pleine ouverture (^) 102

• Température d'allumage du voyant (°C) 118

Motoventilateur

• Température de déclenchement (°C):

1re vitesse 92,5 vitesse 97,5

• Résistance bi-vitesse (Ω) 0,9

Lubrification

-Lubrification sous pression par pompe à huile à engrenage, entraînée à partir du vilebrequin.

POMPE à huilé et CLAPET de décharge

• Pression à 90°C (bar) :

-ralenti 1.5 -1000 tr/mn 2 -2000 tr/mn 3 -4000 tr/mn 4 - Une diminution d'environ 0,4 bar peut être considérée comme normale en fonction du kilométrage. - Pression de déclenchement du témoin d'alerte pression d'huile (bar) 0,8 - Pression d'ouverture du clapet de décharge (bar) 4

POMPE À HUILLE et CLAPET de décharge

• Pression à 90°C (bar) : -ralenti 1,5 -1000 tr/min 2 -2000 tr/min 3 -4000 tr/min 4
• Une diminution d'environ 0,4 bar peut être considérée comme normale en fonction du kilométrage.
• Pression de déclenchement du témoin d'alerte pression d'huile (bar) 0,8
• Pression d'ouverture du clapet de décharge (bar) 4

Filtre

• Marque et type : Purflux « Easy Change »
• Filetage M20

Capacite

• Capacité (1)
• avec fille 3,5 - sans f literature 3,2 - entre mini et maxi jauge 1,4

Moteur à carburateur

• Allumage électronique à déclenchement électromagnétique.
• Bobine sèche sur moteur et module accolé à l'allumeur.

Allumeur

-Résistance du générateur d'impulsions (Ω) 370 environ - Réglage dynamique de l'avance (capsule débranchée) (tr/min) 8° à 750

Courbes d'allumage

Avance centrifuge (^ moteur-tr/mn)

- CIA - TU 9K	6 à 8 - 1 000
	18 à 24 - 2 600
	26 à 30 - 4 400
- H1A - TU 1K	6 à 8 - 1 000
	18 à 22 - 2 400
	26 à 40 - 4 400
- K2D - TU 3-2K	6 à 10 - 1 200
	14 à 18 - 2 200
	22 à 26 - 4 400

Nota. - Les valeurs indiquées tiennent compte de la valeur d'avance initiale : 8°.

Avance à dépression (° moteur - mm Hg - mm bar)

• CIA-TU 9K 0 à 4 - 160-215 14 à 18 - 350-475 -HLA-TU1K 0a4-160-215 11a15-300-400 -K2D-TU3-2K 0a3-160-215

6 à 10-300-400

BOBINE d'allumage

Bobine d'allumage sèche. - Type BTR 05 - Marque Valeo - Résistance primaire (Ω) 0,7 - Résistance secondaire (kΩ) 6.6

Bougies

• Marque et type:
• moteurs TU 9-TU 1 Champion C10YCC - moteur TU 3-2:
• Champion C9YCX
• Bosch F7DCOR
• Eyquem FC52LS
• Écartement des électrodes (mm) 0,8

Moteur à injection

• Allumage électronique intégral
• Bobine statique pilotée par calculateur d'injection.

Note. - Sur le moteur à injection, l'allumage dépend de différents paramètres moteur, il n'est pas possible de le contrôler.

BOBINE

-Résistance primaire () 0,8 - Résistance secondaire (KΩ):

-Valéo 8.6 - Bosch 14,6

Bougies

-Moteur TU 3-FJ: - Champion RC7BMC - Eyquem RFC58LS3

Moteur TU 1M :

• Eyquem RFC42LS - Moteur TU 3M - TU 3 - FM
• Champion RC9YCC
• Eyquem RFC52LS
• Moteur TU 9M:
• Eyquem RFC42LS

Moteur C1A

• Marque : Solex Type 32PBISA16
• Repère 412/2
• Nombre 1
• Statut (1 man., 2 auto.)
• Pilote (1 oui, 2 non) 2
• Corps 1
• Buse (mm) 25
• Gicleur principal 130 - Ajustage d'automaticité 160
• Tube d'emulsion N12 - Gicleurralenti 47 - Calibreur air ralenti 145 - Pointeau 1,6 - Injecteurpompe reprise 40
• OVAD Pneumatique (mm) 3 - OP 19°30' - Régime de ralenti (tr/min) 750
• Taux de CO (%) 1,3

Moteur H1A

• Marque Solex - Type 32PBISA16
• Repère 411/2 - 411/3
• Nombre
• Starter (1 manuel, 2 automatique) - Pilote (1 oui, 2 non) 2
• Corps 1 - Buse (mm) 25
• Cicleur principal 132 - Ajutage d'automaticité 165 - Tube d'emulsion 37 - Gicleur ralenti 43 - Pointeau 1.6 - Injecteur pompe reprise 40
• OVAD Pneumatique (mm) 3 - OP 190 - Régime de ralenti (tr/min) 750 - Taux de CO (%) 1,3

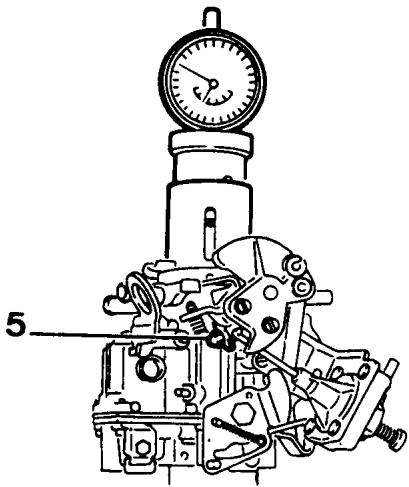

Moteur K2D

• Marque : Solex - Type 32.34.22
• Repère 528 528/1
• Nombre 1
• Pilote (1 oui, 2 non) 2
• Corps: -528 1 -528/1 2
• Buse (mm): -528 24 -528/1 25 -Gicleur principal: -528 120 -528/1 122
• Ajustage d'automaticité: -528 175 -528/1 180 -Tube d'emulsion: -528 62 -528/1 ZC -Gicleur ralenti: -528 40 -528/1 100 -Calibreur air ralenti 45 -Calibreur air enrichisseur 35 -Pointeau 1,8 -Inject. ppe reprise 50
• OVAD Pneumatique (mm) 3 - OP 14°30' - Régime de ralenti (tr/min) 750 - Taux de CO (%) 1,5

Injection

• Injection électronique monopoint ou multipoint.
• Le calculateur d'injection gère conjointement l'allumage et l'injection.
• Moteurs CDZ et KDX injection Bosch MA 3.0 (monopoint).
• Moteur HDZ injection monopoint Magneti Marelli 66
• Moteurs K6B et KFZ, injection Bosch MP3

SONDE de temperature d'air et de temperature d'eau

C	KΩ	C	KΩ
-40	100,950	+40	1,598

C	KΩ	C	KΩ
-30	53,100	+50	1,080
-20	29,121	+60	0,746
-10	16,599	+70	0,526
0	9,750	+80	0,377
+10	5,970	+90	0,275
+20	3,747	+100	0,204
+25	3	+100	0,153
+30	2,417	+125	0,102

Capteur de vitesse moteur

• Résistance (Ω) 300 à 620
• Isolation (kΩ) 199,9

Injecteurs

• Résistance (Ω) 1.4 à 1.6 - Tension d'alimentation (V) 12

Pompe à carburant

-Tension d'alimentation (V) 12 - Pression de pompe maxi (bar) 2,5 - Pression d'alimentation (bar) 0,9 à 1,1 - Débit (cm³/15 sec.) 360 à 580

Résistance variable

\( \cdot \mathbf{C} \)	KΩ	\( \cdot \mathbf{C} \)	KΩ
-40	100,950	+40	1,598
-30	53,100	+50	1,080
-20	29,121	+60	0,746
-10	16,599	+70	0,526
0	9,750	+80	0,377
+10	5,970	+90	0,275
+20	3,747	+100	0,204
+25	3	+100	0,153
+30	2,417	+125	0,102

-Résistance de bobinage (Ω) 53

Capteur de vitesse

-Résistance (Ω) de 300 à 500

Injecteurs

-Résistance () 1,4a1,6

-Tension d'alimentation (V) 12

POMPE à carburant

-Tension d'alimentation (V) 12 - Pression d'alimentation (bar) 0,9 à 1,1 - Débit (cm³/15 s) 375 à 585

Moteurs K6B et KFZ

• Marque et type Bosch Motronic MP3-1 - Tension d'alimentation (V) : tension batterie

Résistance (Ω)

• Tension d'alimentation (V) 5 - Resistance R1
• temperature >10^ (kΩ) 3,53 à 4,10 -temperature >20^ (kΩ) 2,53 a 2,67 -temperature >30^ (Ω) 1585a1790 -temperature >40^() 1085a1230 -temperature >50^() 763a857 -temperature >60^ (Ω) 540 a 615 -temperature >80^ (Ω) 292 a 326 -temperature >90^() 215a245 -temperature >100^() 165a190

• Résistance (Ω) 300 à 620
• Isolement par rapport au blindage (kΩ) 199,9

Potentiometre de richesse (K6B)

-Tension d'alimentation (V) 5 -Tension de signal (V) 0,5 à 1,2

Injecteurs

• Résistance (Ω) 16 - Tension de fonctionnement (V) 12

POMPE d'alimentation

• Emplacement. Immerge dans le réservoir - Tension de fonctionnement (V) 12
• Pression d'alimentation (bar) 2,8 à 3,2
• Débit (cm^3/s) 360/15

Réglages (K6B)

• Régime de ralenti (tr/min) 880 ± 50
• % de CO 1 ± 0,5 - % de CO2 10

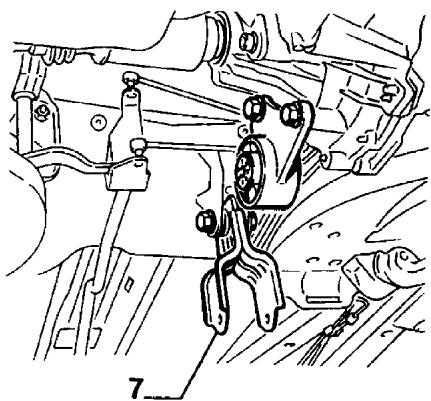

Fixation support moteur droit sur support elastique 2 Fixation support moteur droit sur pompe a eau 5 - Fixation biellette anti-couple sur boite de vitesses 5,5 Fixation biellette anti-couple sur caisse 7,5 Fixation poulie de vilebreguin 0,8 -Fixation du couvre-culasse sur culasse 0.5 Fixation culasse sur bloc-moteur 2 + 240° Fixation support allumeur sur la culasse 0.8 Fixation de la fourchette d'arrêt en translation

de l'arbre à cames sur la culasse 1,5

Fixation du pignon d'entraînement de l'arbre à cames 8 - Fixation du thermostat du motoventilateur sur radiateur 4,5 - Fixation du thermocontact d'alerte sur la culasse 1,8 - Fixation tuyau d'échappement sur collecteur 3,5 - Thermocontact de motoventilateur sur radiateur 4,5 - Thermocontact d'alerte sur culasse 1,8

• Bloc paliers de vilebrequin (bloc alu):

-1ère asse 2 - 2ème passage 45°

-Vis de fixation centrale de poulie de vilebrequin 10 -Vis de fixation poulie d'arbre à cames 8 -Vis de fixation pompe à huile 0,8 -Vis de fixation carter inférieur 0,8 -Ecrou borgne de fixation cache culbuteur 1,6 -Vis de volant moteur 6.7 -Ecrou de bielles 3,75

-Vis de chapeaux de palier (bloc fonte) 2+49° -Poulied'arbreacames 8 -Vis de fixation plaque porte joint de vilibrequin 0,8 -Vis de fixation pompe a eau 1.75

-Vis de culasse:

-1 2 -2 120° -3 120°

DEPOSE

• Le groupe motopropulseur se dépose par le dessous.
• Vidanger :
• le circuit de refroidissement,
• la boîte de vitesse.
• le moteur.
• Déposer la batterie
• le filtre à air
• le moteur ventilateur.
• Débrancher, débrider et écarter les raccords et câbles attenants au groupe motopropulseur.
• Débrancher le connecteur (4) et le fil de masse (5) (fig. MOT. 1).
• Déposer l'enjoliveur de roue.
• Desserrer les écrous de transmission.
• Déposer
• le carter de protection sous véhicule (suivant équipement),
• l'échappement complet.
• Mettre le véhicule sur chandelle. - Extraire les rotules des pivots et recueillir les protecteurs de rotules (6) (fig. MOT.2).

(Fig. MOT.1)

(Fig. MOT.2)

Impératif. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à permettre le dégagement de la queue de rotule de son logement. Ceci afin d'éviter tout risque de desserrage de l'axe d'articulation élastique arrêté sur le bras.

• Déposer les transmissions.
• Déposer la biellette anticouple (fig. MOT. 3).
• Débrancher les biellettes de commande de boîte de vitesse.
• Mettre en place le palonnier (1) équipé de ses crochets (2) et le mettre en tension (fig. MOT. 4).

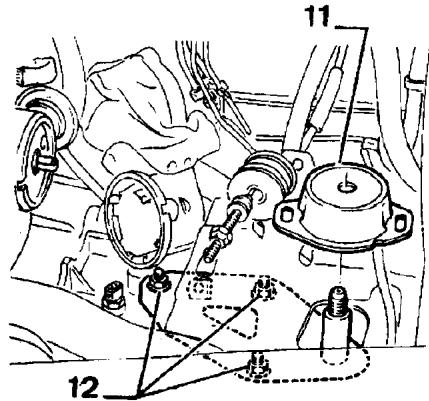

• Déposser :
• le support moteur droit.
• la cale élastique de boîte de vitesses.
• Descendre le groupe motopropulseur par le dessous du véhicule.

• Procéder dans l'ordre inverse des opérations de dépose.
• Remplacer systématiquement les écrous Nylstop.
• Remplacer les joints à lèvres de sortie de pont, après avoir garni de graisse l'intervalle entre les lèvres. - Mettre en place le moteur.

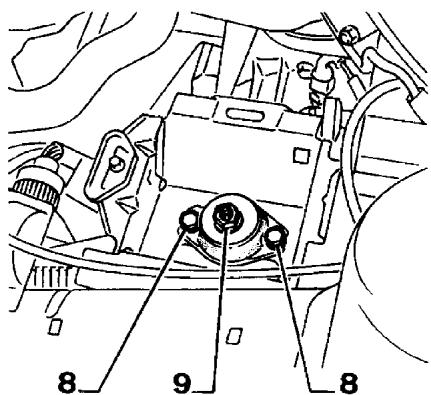

-1 écrou (9) 8,5 Reposer le support moteur supérieur (fig. MOT.6) (daN·m): -les écrous (10) 2 -les écrous (11) 5

• Reposer la biellette anticouple.
• Serrer la vis (daN·m) 5,5
• Monter les biellettes de commande de boîte de vitesses.
• Reposer les transmissions.
• Mettre en place les protecteurs de rotules (6).
• Accoupler les rotules des pivots.

Impératif. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à permettre le dégagement de la queue de rotule de son logement. Ceci afin d'éviter tout risque de desserrage de l'axe d'articulation élastique arrêté sur le bras. - Serrer les vis de 13 à 5 daN.m (fig MOT.7). - Reposer l'échafaudage complet - Mettre le véhicule sur ses roues. - Serrer les écrous de transmissions à 26 daN.m puis les freiner. - Monter les enjoliveurs de roues.

• Brancher et brider les raccords, faisceaux et câbles atténuants au groupe motopropulseur.
• Reposer
• le moteur ventilateur,
• la batterie.
• le filtre à air
• Remplir
• la boîte de vitesse.
• le moteur.
• Remplir et purger le circuit de refroidissement.

Contrôle et réglage

Nota. - Le contrôle et le réglage ne peut être fait qu'après 2 heures minimum de refroidissement. - Déposer (fig. MOT. 8) - le couvre-culasse et son joint (1), - les deux entreprises (2), - la tôle déflectrice (3) - Mettre la soupape d’échappement du cylindre n°1 en pleine ouverture et contrôle le jeu à la soupape d’échappement - 4 - et à la soupape d’admission - 3. - Contrôle avec une jauge d’épaisseur le jeu entre culbuteur et soupape (fig. MOT. 9). - Valeur (mm): admission 0,2 - échappement : tous types 0,4

(Fig. MOT.1)

(Fig. MOT.8)

• Pour le réglage, dévisser le contre-écrou et agir sur la vis du grain d'appui du culbuteur. Serrer le contre-écrou.
• Pour les autres soupapes, suivre l'ordre du tableau ci-dessous.
• Avec contrôle et réglage, remonter les éléments précédemment déposés.
• Remplacer le joint du couvre-culasse (si nécessaire).
• Soupape d'échappement en pleine ouverture, régler:

*	Admission	Échévement
1	3	4
3	4	2
4	2	1
2	1	3

• Serrer les écrous de couvre-culasse à 0,6 daN.m.

DEPOSE De la courioe

• Débrancher la batterie.
• Déposer la courroie d'alternateur.
• Débrider et écarter le faisceau (1) du carter de distribution (fig. MOT. 10).
• Déposer :
• la poulie de vilebrequin,
• le carter supérieur (5),
• le carter intermédiaire (6).
• le carter inférieur.

(Fig. MOT.9)

(Fig. MOT.10)

Tourner le moteur par la vis de poulie de vilebrequin jusqu'à l'amener en position de pigage. - Piger l'arbre à cames en (a) à l'aide de la pige 0132 R (fig. MOT. 11). - Piger le volant moteur en (b) à l'aide de la pige 0132 Q (fig. MOT. 12). - Desserrer la fixation du galet tendeur - Déposer la courroie de distribution

REPOSE de la courroie

Pignon d'arbre à cames et volant moteur piqués (fig. MOT. 11 et 12). - Vérifier que le galet tendeur tourne librement (absence de point dur). En respectant son sens de montage, mettre en place la courroie, brin à l'opposé du tendeur bien tendu, dans l'ordre suivant:

-vilebreguin,

• arbre a cames,
• pompe à eau
• galet tendeur.

Tourner le galet tendeur dans le sens inverse des aiguilles d'une montre pour tendre légèrement le brin opposé du tendeur. - Serrer l'écrou du tendeur. - Effectuer deux tours de vilebrequin dans le sens de rotation du moteur. - Pincer le vilebrequin

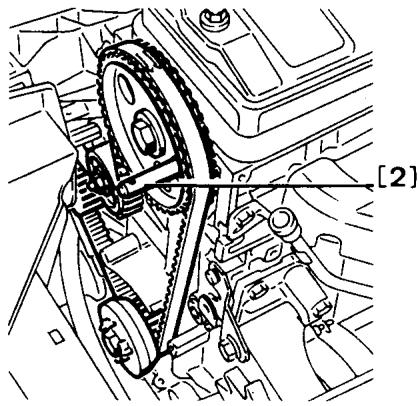

- Pré-tension de la courroie

• Placer l'appareil de mesure de tension sur le brin (3) de la courroie (fig. MOT. 13).

• Desserrer l'écrou (T). Tourner le galet tendeur dans le sens inverse des aiguilles d'une montre jusqu'à afficher 45 unités SEEM sur le cadran de l'appareil.
• Serrer l'écrou (T).
• Déposer la pigne du volant moteur.
• Effectuer 4 tours de vilebrequin dans les sens de rotation.
• Détendre sans excès la courroie.

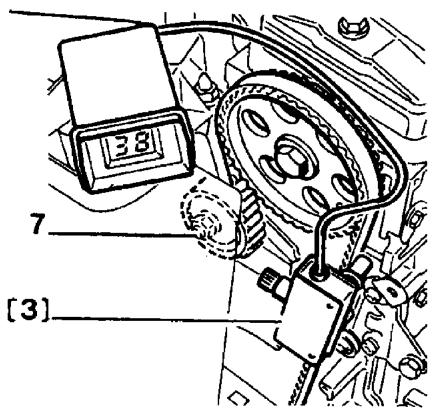

Réglage de la tension de la courroire

Impératif. - Ne jamais revenir en arrière avec le vilebrequin. - Mettre en place l'appareil (3) (fig. MOT.13).

Desserrer l'écrou (T).

Tourner le galet tendeur dans le sens inverse des aiguilles d'une montre pour afficher: 40 unités SEEM (courroie neuve), 36 unités SEEM (courroie réutilisée). Nota. - Une courroie est considérée « réutilisée » si elle est en bon état et a tourné au moins 1 heure sur moteur. - Serrer l'écrou (T) Impératif. - Si la valeur affichée sur l'appareil a été dépassée, il est impératif de déposer l'appareil, détendre la courroie, puis reprendre l'opération de réglage. - Déposer l'appareil (3).

• Déposer le bouchon du vase d'expansion (accolé au radiateur). Vidanger

le radiateur par la vis (2) de vidange (fig. MOT. 14),

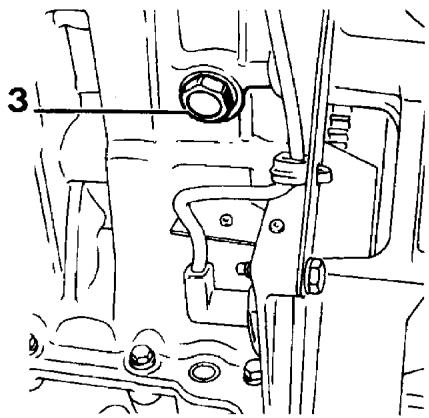

• le carter cylindres par le bouchon (3) (fig. MOT. 15).

Nota. - Il n'y a pas de robinet de climatisation, la circulation du liquide se faisant en continu dans l'acrotère.

-Ouvrir les purgeurs (4) et (5) (fig MOT. 16 et 17). Ouvrir le bouchon de purge (6) (fig. MOT. 18). - Monter sur l'orifice de remplissage le cylindre de charge (1) (fig. MOT. 19). - Remplir le circuit de refroidissement (verser le liquide de refroidissement très lentement). - Dès que le liquide de refroidissement s'écoule des vis de purge, sans bulles d'air, fermer dans l'ordre (fig. MOT. 16, 17 et 18): - le bouchon de purge du radiateur, - le purgeur (5) du boîtier thermostat, - le bouchon de purge (4) du circuit de chauffage.

Nota. - Maintenir le cylindre de charge rempli (0,51 minimum).

PURGE

Nota. - La purge du circuit de refroidissement s'effectue avec le cylindre de charge (1) rempli (0,51 minimum), en place sur l'orifice de remplissage. - Mettre le moteur en marche puis accélérer (2000 maximum). - Attendre l'enclenchement puis le déclenchement du motoventilateur. - Arrêter le moteur. - Déposer le cylindre de charge - Serrer le bouchon (1) - Contrôler le niveau à froid.

CIRCUIT DE REFROIDISSEMENT - 1: Sortie aérotherme. - 2: Retour réchauffage carburateur. - 3: Retour aérotherme sur moteur. - 4: Sortie moteur. - 5: Sortie moteur vers aérotherme. - 6: Entrée radiateur. - 7: Sortie radiateur. - 8: Entrée moteur. - 9: Retour aérotherme.

Contrôle de la ppression d'huilé

• Le contrôle de la pression d'huile s'effectue moteur chaud et après vérification du niveau d'huile.
• Déposer le manocontact de pression d'huile. Monter à la place du manocontact de manomètre et son flexible (fig. MOT.20).
• Relever les pressions à plusieurs régimes
• Comparer les valeurs trouvées au tableau ci-dessous.
• Déposer le manomètre et son raccord.
• Reposer le manomètre de pression d'huile.

(Fig. MOT.20)

Note. - Les valeurs moyennes indiquées ci-dessous s'entendent moteur chaud (température d'huile 90^) et moteur neuf. - Une diminution d'environ 0,4 bar peut être considérée comme normale en fonction du kilométrage.

Régime moteur (tr/mn)	Pression (bar)
ralenti	1,5
1 000	2
2 000	3
4 000	4

Allumeur

Courbes d'avance spécifiques suivant moteur. - Le calage statique de l'allumeur sur moteur n'est pas possible, par conception. - Il faut une rotation de l'allumeur pour créer une variation de flux pour le signal au module. En conséquence, lors de la pose d'un allumeur, placer celui-ci en milieu de boutonnières : démarrer le

moteur et régler l'allumeur avec une lampe stroboscopique ou un pupitre diagnostic.

-La durée et l'amplitude du signal sont variables avec la vitesse; en conséquence, le rapport Dwell est non significatif. -L'entrefer entre les griffes n'est pas réglable et non mesurable.

MODULE Électronique

• Condition pour fonctionner avec l'allumeur à déclenchement magnétique.
• Ne pas effectuer de contrôle à l'ohmmètre : résultats non significatifs.
• Ne pas faire fonctionner le module sans refroidissement : radiateur à plaque en aluminium avec graisse conductrice calorifique.
• Ne pas faire fonctionner le module et la bobine sans bougies et fil haute tension (nsque de destruction du module).

BOBINE d'allumage

• Ne pas laisser la bobine sous tension 12V, sans son module (échauffement).
• Le module établit le courant de remplissage de la bobine puis le limite avant de le couper au point d'allumage.

Attention. - Pour le branchement d'un compte-tours additionnel, utiliser un modèle à pince d'induction haute tension.

Vérifier

• le branchement des différents faisceaux : une fiche n'assurant pas un bon contact provoque une chute de tension trop importante pour laisser le courant dans le primaire de la bobine (15A environ).
• le bon état des conducteurs (coupures, court-circuit, etc.);
• le bon état des bougies (encrassement, félures par serrage trop important),
• le bon état de la tête d'allumeur (frotteur, félures) et du doigt de distribution (fou).
• Le bon état du condensateur antiparasitage. Effectuer les « tests d'étincelles » au démarreur avec une bougie à la masse.

Attention. - Risque de destruction du module, si un fil du secondaire (haute tension) est trop éloigné de la masse.

Contrôle de la BOBINE

• Déconnecter tous les fils parvenant à la bobine.
• Vérifier les caractéristiques de la bobine en comparaison avec celles figurant ci-dessous.
• Résistance primaire (Ω) 0,7 - Résistance secondaire (Ω) 6600
• Isolation 10

Controle AVANCE initiale

• Conditions préalables :

-moteurchaud,

-tuyau de la capsule à dépression sur allumeur débranché et obturé,

ralenti régèle

• Contrôle (fig. MOT. 21)
• brancher un compte-tours,
• brancher une lampe stroboscopique à déphasage sur le cylindre n°1 (côté volant moteur).
• À l'aide de la mollette de déphasage, amener le repère du volant moteur face au repère A, relever la valeur indiquée au cadran.

Nota. - Le réglage de l'avance initiale s'effectue par rotation de l'allumeur. L'avance doit être de 8°.

(Fig. MOT.21)

Contrôle AVANCE centrifuge

• Conditions préalables:
• avance initiale régée,

tuyau de la capsule à dépréciation sur allumeur débranché et obturé.

Attention. - Les valeurs indiquées dans le tableau tiennent compte de la valeur d'avance initiale!

• Brancher la lampe stroboscopique.
• Accélérer le moteur.
• Stabiliser le régime
• Contrôler l'avance.
• Comparer les valeurs trouvées par rapport aux valeurs indiquées ci-dessous.

Attention. - Les valeurs indiquées tiennent compte de la valeur d'avance initiale!

• Valeurs de comparaison

(moteur-tr/mn)

• C1A - TU 9/K 6 à 8-1 000

18 à 24-2 600

26 à 30-4 400

-H1A-TU 1/K 6a8-1000

18 à 22-2 400

26 à 30-4 400

• K2D - TU 3.2/K 6 à 10-1 200

14 à 18-2 200

22 à 26-4 400

AVANCE A depression

• Contrôler la courbe d'avance centrifuge.
• Stabiliser le régime moteur à

2500 Tr/mn

• Brancher une pompe à dépression sur la capsule d'allumeur (fig. MOT. 21).
• Prendre pour référence le point « 0 » de l'index de calage initial. - Relever l'avance centrifuge
• Établir la dépression suivant les valeurs ci-dessous.
• Stabiliser à nouveau le régime à 2500 tr/min - Lire l'avance totale (centrifuge + dépression) et la noter. - La différence entre l'avance totale et l'avance centrifuge donne l'avance à dépression. Valeurs de comparaison

(moteur-mm. Hg (mm. bar)):

C1A-TU9/K 0a4-160(215)

14 à 18-350 (475)

-H1A-TU 1/0 0a4-160(215)

11 à 15-300 (400)

• K2D - TU 3.2/K 0 à 3-160 (215)

6 à 10-300 (400)

Matériel à injection

L'injection et l'allumage sont gérés par un calculateur électronique et ne nécessitent aucun réglage de l'allumage.

Calculateur

• Exploitant diverses informations provenant des différentes sondes et capteurs, il gère à la fois l'allumage et l'injection.
• Il assure également la commande de fonctions annexes telles que le comptétours, l'autodiagnostic.

Capteur de régime et de position

• Adapté sur un support fixé au bloc-moteur, il est placé en regard des repères du volant moteur.
• Il est constitué d'un noyau magnétique et d'un bobinage.
• Il observe le régime de rotation du moteur, et recueille la position vilebrequin, sur une couronne de 60 dents dont 2 ont été supprimées pour la reconnaissance du PMH.

Bobine d'allumage

• L'allumage est du type statique
• La bobine est double, comptant deux circuits primaires et deux circuits secondaires distincts.
• L'ensemble rotor et distributeur haute tension n'apparaît plus.
• Chaque sortie secondaire est reliée à une bougie.

Module d'allumage

• Il est composé de 2 transistors amplificateurs, commandés alternativement par le calculateur.

Relais double multifonction

• Il permet à la fois l'alimentation du calculateur, de la bobine d’allumage, de la pompe à carburant, des injecteurs et de la vanne de régulation de ralenti.

Conditions préalables

• Allumage en bon état
• Moteur chaud (moteur électrique s'étant enclenché au moins une fois).
• Filtre à air en place Dispositif d'indérrogabilité de la vis de richesse déposé.

Réglage sans analyseur de gaz

• Agir sur la vis (1) pour obtenir un régime de 750 tr/min (fig. MOT. 22).
• Chercher le régime maximum avec la vis (2) (fig. MOT. 22).

(Fig. MOT.22)

CARBURATEUR SOLEX 32 PBISA 16

1: Injecteur de pompe de reprise. 2: Aérationralenti 3: Gicleur de ralenti 4: Enrichisseur. 5: Gicleur principal. 6: Econostat essence. 7: Tube d'emulsion. 8: Buse

• Marque
• Type
• Repère Starter
• Buse (mm) Gicleur principal
• Ajustage d'automat icité
• Tube d'émulsion Gicleur de ralenti
• Calibreur air ralenti
• Pointeau (mm) - Inject. pompe de reprise
• OVAD pneumatique (mm)
• Ouverture positive (OP)

Solex	Solex
36PBISA16	32PBISA16
411-411/1	412/2
manuel	manuel
25	25
132	130
165	160
37	N12
43	45
145	140
1.6	1,6
40	40
3	3
19°15'	19°30'

• Répéter ces deux opérations jusqu'à ce que le régime finalement obtenu par la vis (2) soit celui indiqué précédemment.
• Visser (2) pour abaisser le régime de 50 tr/min.
• Mettre en place le dispositif d'antidégrabilibité sur la vis (2).

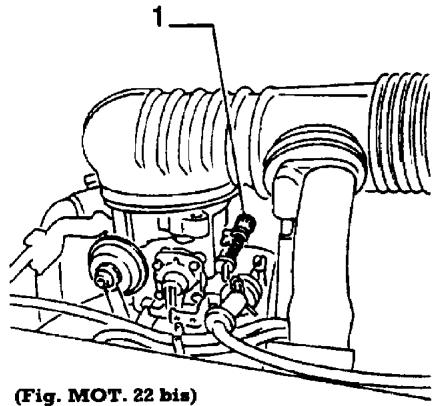

Réglage avec analyseur de gaz

Agir sur la vis (1) pour obtenir un régime de 750 tr/min (fig. MOT. 22).

• Régler la richesse par la vis (2) afin d'obtenir un taux de CO de 1,3 ± 0,5% (fig. MOT. 22).
• Ramener le régime à la valeur indiquée précédemment.
• Vérifier le taux de CO : s'il est incorrect, reprenez le réglage.
• Mettre en place le dispositif d'indéglability sur la vis (2).

Note. - Une teneur de CO2 inférieure à 10% indique une fuite à l'échappement ou un fonctionnement anormal du moteur.

Conditions préalables

• Allumage en bon état et réglé.
• Moteur chaud (moteur électrique s'étant enclenché au moins 1 fois).
• Filtre à air en place.

Réglage sans analyseur de gaz

• Agir sur la vis de butée papillon pour obtenir le régime de ralenti (fig. MOT. 22 bis).
• Déposer le bouchon d'inviolabilité.
• Chercher le régime maximum avec la vis de richesse (2) (fig. MOT. 23).
• Répéter ces 2 opérations jusqu'à ce que le régime finalement obtenu par la vis soit celui indiqué précédemment. - Visser (1) pour obtenir le régime de ralenti (fig. MOT. 22 bis).
• Mettre en place un bouchon d'inviolabilité neuf.

(Fig. MOT. 23)

CARBURATEUR SOLEX 32/34 Z2 1: Arrivée d'essence. -2: Pointeau. -3: Languette de réglage du niveau de cuve. -4: Calibreur du circuit de progression du 2nd corps. -5: Gicleurs principaux. -6: Vis butée de papillon. -7: Vis de richesse. -8: Calibreur d'air de ralenti. -9: Gicleur de ralenti. -10: Ajutages d'automaticité. -11: Calibreur d'air du circuit de progression du 2nd corps. -12: Flotteur. -13: Filtre. Pompe de reprise et correction de richesse -A: 1er corps. -B: 2nd corps. -14: Pompe de reprise. -15: Came de commande de pompe de reprise. -16: Arrivée d'essence de l'enrichisseur. -17: Calibreur d'éconostat. -18: Clapet à billes d'enrichisseur. -19: Enrichisseur de puissance. -20: Calibreur d'enrichisseur. -21: Econostat. -22: Injecteurs de pompe de reprise. -23: Vis butée papillon 2nd corps.

Réglage avec analyseur de gaz

• Agir sur la vis de butée papillon (1) pour obtenir le régime de ralenti.
• Déposer le bouchon d'inviolabilité.
• Régler la richesse par la vis (2) afin d'obtenir le taux de CO préconisé ; taux de CO préconisé 1,5.
• Ramener le régime à la valeur indiquée précédemment.
• Vérifier le taux de CO : s'il est incorrect, reprendre le réglage.
• Mettre en place un bouchon d'inviolabilité neuf.

Nota. - Une teneur en CO2 incorrecte indique une fuite à l'échappement ou un fonctionnement anormal du moteur.

Réglage du niveau de CUVE carburateur SOLEX 32 PBISA 26

• Déposer le conduit d'air d'admission et débrancher le tuyau. Déposer les six vis de fixation du dessus de cuve.
• Débrancher le tube (4) (fig. MOT. 24).
• Retourner le dessus de cuve (le mettre « sur le dos ») et, à l'aide du calibre Solex 71644012, vérifier la position du flotteur par rapport au plan joint du dessus de cuve (fig. MOT. 25 et 26). Lorsque le calibre est en place, un jeu de 0 ± 1 ~mm maxi doit être constaté entre le dessus de cuve (avec son joint) et le calibre (fig. MOT. 26).
• Si le flotteur n'est pas à bonne hauteur, le changer ou changer le pointeau ou le dessus de cuve.
• Marque
• Type
• Repère -Nombre
• Starter
• Corps
• Buse (mm) Gicleur principal -Ajustage d'automatique
• Tube d'emulsion - Gicleur de ralenti - Calibreur air ralenti - Calibreur air enrichisseur - Pointeau (mm) - Niveau cuve réglage - Inject. pompe de reprise
• OVAD pneumatique (mm)
• Ouverture positive (OP)

Solex	Solex
32/34Z2528
1	1
Manuel
1	2
24
25
120	122
175	180
6Z	ZC
40
150
35
1,8
50
3
14°30'

(Fig. MOT.24)

(Fig. MOT.25)

• Réposer l'ensemble après avoir obtenu le réglage déterminé.

Carburateur solex 32-34 Z2

• Déposer et retourner le dessus de cuve
• Joint en place, présenter le calibre (fig. MOT. 27 et 28).
• Les flotteurs doivent être en contact avec le calibre.
• Régler en agissant (fig. MOT. 28) :
• sur la languette (1),
• sur les barrettes de liaison (2).

Carburateur solex 32 PBISA 16

• Placer sur le papillon l'appareil à mesure les angles (fig. MOT. 29).
• Fermer le volet de départ. -- Mesurer l'ouverture positive (OP).
• Régler l'ouverture en agissant sur la vis (5) (fig. MOT.29) afin d'obtenir la valeur donnée au tableau des réglages.

Carburateur solex 32-34 Z2

• Réglage de l'ouverture positive (OP) (comparateur en place comme pour le réglage du PRN 1er corps).
• Fermer le volet de départ.
• Agir sur la vis d'ouverture positive (6) pour obtenir la valeur affichée dans le tableau des réglages (fig. MOT, 30).

Carburateur solex 32 PBISA 16

Fermer le volet de départ.

• Venir en butée positive, mécaniquement ou par dépression.
• Contrôle l'ouverture après départ (OVAD).
• Corriger en agissant en (6) (fig. MOT. 31).

(Fig. MOT.26)

(Fig. MOT.27)

Carburateur solex 32-34 Z2

• Contrôle

- fermer le volet de départ, - pousser le tiroir (3) en butée vers la gauche, - l'ouverture du volet de départ doit permettre le passage d'une pique de 3mm (fig. MOT.32).

• Réglage
• si la pique 3mm ne passe pas ou présente un jeu, procéder au réglage en agissant sur la vis (4) (fig. MOT 32).

(Fig. MOT.28)

Ralenti nominal (P. R. N.)

• Déposer le dispositif d'indéréglementabilité.
• Réglage du premier corps
• par la vis butée de papillon.
• placer sur le papillon l'appareil à mesurer les angles sans le cadran amovible.
• Le papillon doit avoir une inclinaison de 11
• régler s'il y a lieu par la vis butée

(Fig. MOT.31)

(Fig. MOT.32)

(Fig. MOT.33)

• Réglage du 2e corps
• placer sur le papillon l'appareil à mesurer les angles sans le cadran amovible (fig. MOT.33).
• le pavillon doit avoir une inclinaison de 9.
• régler s'il y a lieu par la vis (5) (fig. MOT 33),
• replacer le dispositif d'indéréglabilité.

Contrôle de la ppression de carburant

• Brancher le contrôleur de pression entre le raccord d'arrivée de carburant (1) et le corps d'injection (2) (fig. MOT. 34). Deux cas peuvent se présenter
• Le moteur fonctionne : le contrôle de pression sera effectué moteur tournant. Le moteur ne fonctionne pas : - contrôle alimentation pompe à carburant correct.

Débrancher le relais 1304 (fig. MOT. 35).

(Fig. MOT.34)

(Fig. MOT.35)

• Brancher l'interrupteur (7) entre les bornes (1) et (11) du connecteur du relais 1304 (fig. MOT. 35).
• Interrupteur en position arrêt.
• Faire fonctionner la pompe à l'aide de l'interrupteur, ometer le moteur en marche. - Relever la pression lue. Impératif. - En raison de la présence de benzène dans le carburant sans plomb, cette opération doit être réalisée à l'extérieur.
• La pression est comprise entre 0,9 bar et 1,1 bar : le contrôle est correct. -La pression est inférieure à 1 bar. Pincer le tuyau de retour.
• La pression doit être voisine de 2,5 bars. Si elle reste inférieure à 1 bar, replacer la pompe à carburant. -La pression est supérieure à 1,1 bar.
• Débrancher le tuyau de du carburant (3).
• Brancher en lieu et place, le tuyau (5) dont l'extrémité plonge dans l'éprouvette (6) (fig. MOT. 36). - La pression est égale à 1,2 bar : contrôler l'état des tuyaux (pinces ou bouches). - La pression est inférieure à 1 bar, ou supérieure à 1,2 bar : replacer l'ensemble support régulateur de pression (4) (partie supérieure du corps injection monopoint).
• Remettre le circuit en conformité.

Contrôle du débit

Actionner l'interrupteur de commande de la pompe durant 15 s. - Relever la quantité d'essence débitée (fig. MOT.36). - Débit d'alimentation carburant : moteurs CDZ et KDX :

• valeur minimale (cm³) 360
• valeur maximale (cm³) 580 -- Moteur HDZ
• valeur minimale (cm³) 375
• valeur maximale (cm³) 585 La quantité d'essence débitée est inférieure à 360 cm³, effectuer les contrôles suivants :

(Fig. MOT.36)

• le filtre à carburant (colmatage ; sens de montage). - tuyaux d'essence en amont et aval du filtre à essence.
• la crépine du puits d'aspiration,
• propreté du réservoir et du carburant.
• Si tous ces contrôles sont corrects, remplacer la pompe.

- Procédure d'initialisation calculateur injection allumage

• Condition préalable:

-moteurchaud

• Sinon :

-faire chauffer le moteur (enclenchement du motoventilateur), - débrancher le calculateur ou la batterie pendant quelques minutes. Mettre le contact, attendre 10 s. avant de démarrer le moteur.

Impératif. Pendant 30 s. ne pas faire caler ou accélérer le moteur.

• Si le moteur cale, recommencer la procédure.
• Faire un roulage de 10 mn comparant des phases de ralenti.

Contrôleralentl

• Un moteur électrique, commandé par le calculateur, assure la régulation du régime.
• Régime relenti (tr/min)

-moteur froid 1300±50 -moteur chaud 850±50

Du fait des fonctions auto-adaptatives du système compensant les dérivés dans le temps, aucun réglage n'est autorisé.

Attention. - Ne jamais intervenir sur la vis de butée de papillon.

• Réinitialisation valeur régime ralenti
• Le calculateur initialise les auto-adaptations.
• Moteur chaud, initialiser le calculateur. - Si le moteur cale, recommencer la procédure.

Contrôle antipollution

• Le dispositif ne compte pas de vis de réglage de richesse. - La richesse au régime de ralenti n'est pas réglable.

Elle est régulée automatiquement par le calculateur en fonction des informations transmises par la sonde à oxygène. - CO ≤ 4.5%

Contrôle de l'alenti

Attention. - Ne jamais intervenir sur la vis de butée de papillon et le potentiomètre papillon. Régime non réglable, déterminé par le moteur pas à pas, commande par le calculateur. Régime de ralenti, moteur chaud fonctionnant depuis plus d'une minute : 800 ± 50 tr/min.

• Réinitialisation valeur régime ralenti
• Effectuer une procédure d'effacement après intervention sur le potentiamètre, le moteur pas à pas, le calculateur, ou après avoir débranché la batterie.
• Mettre le contact, attendre 10 s. avant de démarrer le moteur. Le calculateur initialise les auto-adaptatifs.

- Contrôle antipollution

• Le dispositif ne compte pas de vis de réglage de richesse. - La régulation de richesse est effectuée en permanence par le calculateur en fonction du signal de la sonde à oxygène.

Contrôle de la pression d'alimentation

• Arrête le moteur
• Démonter les injecteurs
• Contrôler l'alimentation de la pompe à carburant.
• Quantité minimale de carburant dans le réservoir : 10 litres.

(Fig. MOT.37)

(Fig. MOT.38)

• Faire chuter la pression dans le circuit de carburant en appliquant une dépression sur le régulateur de pression avec la pompe à vide.
• Déposer le tuyau d'alimentation. Raccorder le manomètre (fig. MOT. 37)
• Déposer le relais double (fig. MOT.38).
• Connecter l'interrupteur entre les bornes 1 et 11 du connecteur du relais afin d'alimenter la pompe à carburant (fig. MOT.38). -Mettre à l'air libre le régulateur de pression.
• Actionner la pompe à carburant durant quelques secondes. -La pression doit se stabiliser entre 2,8 bar et 3,2 bar.
• Si la pression est < 2,8 bar ou si le temps de mise en pression est très long, pincer le tuyau de retour de carburant. -Si la pression est
• 4,5 bar. Contrôle le régulateur de pression.
• < 2.8 bar, contrôle le circuit d'adpération de la pompe le filtré à carburant et l'ensemble de la tuyauterie d'alimentation en carburant.
• Si tous ces contrôles sont corrects, remplacer la pompe. - Si la pression est > 3,2 bar:
• déposer le tuyau de retour de carburant.
• mettre en place un raccord plongeant dans une éprouvette et actionner la pompe (fig. MOT. 39).
• si la pression est comprise entre 2,8 et 3,2 bar, contrôler l'ensemble de la tuyauterie d'alimentation,
• si la pression est > 3,2 bar, contrôler le régulateur de pression. - Si la pression chute dès l'arrêt de la pompe:
• remettre le circuit sous pression et pincer le tuyau d'alimentation en carburant.
• pas de chute de pression, remplacer la pompe (clapet anti-retour défectueux),
• chute de pression, contrôle le régulateur de pression.

Contrôle régulateur de pression d'alimentation carburant

• Mettre à l'air libre le régulateur de pression et actionner la pompe, la pression doit se situer entre 2,8 et 3,2 bar.
• Appliquer au régulateur une dépression de 0,5 bar avec la pompe à vide.
• La pression chute de 0,5 bar : 2,3/2,7 bar. Si cette valeur est incorrecte, remplacer le régulateur de pression.

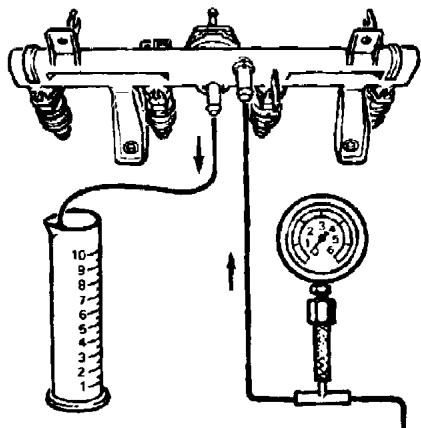

Contrôle du DEBIT de carburant

• Déposer le tuyau de retard de carburant.
• Mettre en place un raccord plongeant dans une éprouvette et actionner la pompe durant 15 s. (fig. MOT. 39).
• Quantité débitée: Q environ 360 cm³
• Si le début est incorrect, contrôler le circuit d'aspiration de la pompe et le filtre à carburant.

-Si tous ces contrôles sont corrects, remplacer la pompe.

Attention. - Toute coupure de l'alimentation en + permanent du calculateur entraîne la perte des codes définis enregistrés! - Ne pas débrancher

• la batterie moteur tournant.
• le calculateur contact mis
• Ne pas oublier de débrancher les connecteurs de l'injecteur lors des contrôles: -d'allumage,
• des compressions.
• Après ces opérations, effacer la mémoire du calculateur. - Avant de rebrancher un connecteur, vérifier :
• l'état des différents contacts (déformation, oxydation...).

• Conditions préalables
• Allumage en bon état. -Filtre à air en état et en place sur le véhicule.
• Réglage de la commande d'accélérer correct. -Moteur chaud: -Motoventilateur non enclenché

• Régime non régulable déterminé par la vanne de régulation ralenti commandée par le calculateur (fig. MOT. 40).
• Valeur de contrôle: 880 ± 50 tr/mn.

Richesse au régime de ralenti

Réglage sur moteur K6B:

• déposer le bouchon d'inviolabilité (fig. MOT. 41),
• agir sur la vis du potentiomètre richesse pour obtenir un taux de : CO = 1 ± 0.5%, CO2 = 10 %
• mettre en place un bouchon d'inviolabilité neuf.
• Non régulable sur moteur KFZ
• La régulation de richesse est effectuée en permanence par le calculateur en fonction du signal de la sonde à oxygène.

Opérations preliminaires

• Nettoyer le moteur déposé et séparé de la boîte de vitesses.
• Déposer tous les éléments périphériques au moteur et à la culasse.
• Déposer le filtre à huile en prévoyant l'écoulement du reste d'huile qu'il contient.
• Déposer le mécanisme d'embrayage.
• Récupérer le disque.

• Déposer les vis de fixation du volant moteur.
• Les nettoyer du produit d'étanchéité dont elles sont enduites.
• Déposer le volant moteur.

Distribution

• Procéder à la dépose de la courroie de distribution comme indiqué dans la partie correspondante du paragraphe « Mise au point du moteur »
• Déposer le moyeu de poulie d'entraînement après avoir déposé la vis centrale de fixation.

Attention. - Récupérer la clavette. - Déposer le tendeur de courroie de distribution.

POMPE à eau

• Déposer la pompe à eau complète en enlevant les quatre vis latérales au bloc moteur.

POMPE A HUILLE

• Déposer le carter inférieur d'huile.
• Déposer les trois vis de fixation de la pompe à huile sous le bloc. - Incliner la pompe à huile et dégager la chaîne d'entraînement.

Culasse

• Déposer les vis de fixation après avoir déposé le cache-culbuteurs.
• À l'aide de leviers, décoller la culasse du bloc-cylindres (fig. MOT. 42).

Equipage MOBILE

Déposer les écrous des chapeaux de bielles et extraire les ensembles pistons-bielles-chemises du bloc-moteur. - Déposer les vis sur le pourtour du bloc-paliers du vilebrequin.

(Fig. MOT.43)

(Fig. MOT.44)

• Dégager les coussinets de paliers, puis le vilebrequin. Nota. - Repérer les emplacements respectifs de chacun d'eux en prévision d'une éventuelle réutilisation. Faire de même pour les coussinets de bielles.

Nettoyage

• Nettoyer toutes les pièces constitutives du moteur avant contrôle et réutilisation.
• Ne pas gratter les plans de joints des pièces en aluminium ; utiliser un produit décapant genre Decap Loc 88 en respectant les consignes d'utilisation. Nettoyer particulièrement les canalisations d'huile sur toutes les pièces moteur en comptant et notamment le bloc-cylindres.

• Les chemises sont en appui directement sur les carter-cylindres et leur dépassement est réalisé par les cotes de fabrication du carter et des chemises. L'étanchéité est assurée par des joints toriques.

Contrôle du dépassement des chemises

• Placer les quatre chemises sans leurs joints toriques.
• Respecter l'orientation des chemises.
• L'orientation des chemises doit être celle d'origine.

Note.- Si les chemises sont neuves, il n'y a pas d'orientation angulaire à respecter au début du réglage

• Placer la plaque (1) face sans rebord vers le haut (fig. MOT. 43).
• Monter un comparateur sur son support, collet de fixation en retrait de la face rectifiée.
• Étalonner (zéro face à la grande aiguille) le comparateur sur la chemise, au travers de la boutonnière, toucheau en appui au milieu de la portée (fig. MOT. 44).
• Effectuer pour chaque chemise :

les comparaisons d'étaionnement en quatre points. L'écart ne doit pas dépasser 0,02 mm, sinon en éliminer la cause. - les mesures de dépassement en trois points : le dépassement doit être compris entre 0,03 et 0,10 mm.

(Fig. MOT.45)

-Si le dépassement est en dehors des tolérances, vérifier l'état des pièces. - Contrôler la différence de dépassement entre 2 chemises contiguës. - Cette différence ne doit pas dépasser 0,10 mm.

Note. - Avec des chemises neuves, il est possible de parfaire leurs différences de niveau par :

• rotation sur leur lit d'une demi-tour,
• changement de place dans le bloc-cylindres, à condition de prévoir le montage de coussinets de bielles neufs.
• Repérer, cote canal d'huile, l'ordre et l'orientation des chemises avec un crayon feutre (fig. MOT. 45). - Monter sur chaque chemise un joint d'étanchéité torique neuf en prenant soin de ne pas le crisper.

• Retourner le moteur.

Contrôle du faux-rond

Positionner le vilebrequin sur les cales en « V » - Avec un comparateur, contrôler le faux rond maxi sur le palier central; il ne doit pas dépasser 0,02 mm (fig. MOT. 46). Largeur limite de rectification (L) du palier n^2 (rectification égale sur les 2 flancs): 23,6 + 0,452 + 0,4

Mantons et tourillons

• Sur les moteurs à bloc alu, les coussinets de ligne d'arbre existent en 3 classes, afin d'obtenir un jeu de fonctionnement de 0,010 à 0,034 mm. -Trois cas peuvent se présenter:

-moteur repéré, -moteur non repéré, -moteur rénové ou équipée d'un vilebrequin rectifié.

• Des repères sur carter-cylindres et vilebrequin permettent leur appariement (voir « Caractéristiques »)
• Lorsque le vilebrequin ou le carter cylindres ne compta
• le vilebrequin,
• les chapeaux de paliers,
• les demi-coussinets.

Poser des demi-coussinets de classe B (couleur noire) sur chaque palier côté

(Fig. MOT.46)

carter-cylindres (respecter la position des demi-coussinets lisses et rainurés).

-Poser le vilebrequin. - Mettre en place sur chaque chapeau de paliers des demi-coussinets de classe A (couleur bleue). - Couper des morceaux de jauge plastique à la largeur des demi-coussinets. Ouvrir l'enveloppe et extraire les fils plastique. - Poser les fils plastique sur les portées du vilebrequin (fig. MOT.47). - Poser le carter-chapeaux.

-Serrer les vis de paliers à 2 daN.m +45°.

Impératif. - Ne pas tourner le vilebrequin durant l'opération.

• Déposer le carter-chapeau.
• Comparer la largeur du plastigage aplati à son point le plus large avec les graduations figurant sur l'enveloppe (échelle en mm) (fig. MOT. 48). - La valeur lue indique le jeu de fonctionnement.

Nota. - La mesure peut s'effectuer sur le vilebrequin ou le coussinet selon l'adhérence des portées. - Après avoir choisi les demi-coussinets, contrôler les jeux de la ligne d'arbre avec la jauge (voir « Caractéristiques »). - Le jeu de fonctionnement doit être de 0,010 à 0,034 mm. - Après conformité, nettoyer les traces de jauge plastique et huiler le vilebrequin. - Serrer les vis de paliers à 2 daN.m +45°.

-Réglage du jeu axial

• Pousser le vilebrequin en butée vers l'embrayage.

• Placer le support du comparateur et étalonner le comparateur sur zéro, le palpeur en appui sur la face (fig. MOT. 49).
• Pousser le vilebrequin en butée dans l'autre sens.
• Relever la valeur du jeu sur le comparateur.
• Le jeu longitudinal doit être compris entre 0,052 et 0,452 mm
• Si le jeu n'est pas correct, montrez les deux demi-flasques d'épaisseur appropriée.
• Les demi-flasques sont disponibles aux épaissseurs suivantes : 2,40 - 2,50 - 2,55 - 2,60 mm.
• Placer le pignon d'entraînement de pompe à huile (3) et la chaîne d'entraînement (2) sur le vilebrequin et reposer ce dernier en place sur les demi-paliers du bloc-cylindres (fig. MOT. 50).

Ensembles (bielle-piston)

Important. - La dépose des bielles nécessite l'échange des ensembles chemise-piston (piston hors d'usage).

- Extraction de l'axe de piston

• Chasser l'axe à l'aide d'une presse et d'un mandrin de diamètre approprié et sa plaque de retenue correspondante.

Contrôle de la bielle

• Écart maximal de poids des quatre bielles entre elles : 3 g.
• Contrôler l'état des vis de bielles.
• Les bielles ne doivent présenter aucune trace d'échauffement anormal, aucune trace d'arrachement de métal dans les alésages de tête et de pied de bielle.

(Fig. MOT.49)

(Fig. MOT. 50)

• Contrôler la bielle (fig. MOT. 51):
• défaut de parallélisme: 0.06 mm sur

100mm

vrillage maxi: 0,09 mm sur 100 mm

Assemblage bielle-piston

• Décoller les chapeaux de bielles de 1 mm environ.
• Disposer, en étoile, les bielles sur une plaque électrique.
• Placer en (a), un morceau de soudure autodécapante à l'étain (fig. MOT, 52).
• Utiliser pour le montage l'appareil 0.1392 W (fig. MOT, S3).
• Brider le premier piston sur le support.
• Le DAMAGE du trou d'axe doit être en appui sur la collerette.
• Monter l'axe du premier piston sur la chasse de diamètre approprié ; tremper l'axe dans l'huile.
• Préparer les trois autres pistons et leurs axes.
• Respecter l'appariement axe-piston. Voir le chapitre « Caractéristiques »

Note. Il n'y a pas d'orientation des bielles par rapport aux pistons à respecter, à condition de prévoir le montage de coussinets de bielles neufs. Dans le cas contraire, respecter l'orientation d'origine par rapport à la flèche gravée sur les pistons (repères au démontage). - La réussite des opérations suivantes est conditionnée par la rapidité d'exécution. - Mettre le réchaud sous tension. Couper le courant dès que le point de fusion des quatre morceaux de soudure est atteint (transformation en gouttes).

$$ \left. \begin{array}{l l} a & b \\ b & a \end{array} \right| \leqslant 0. 0 6 $$

$$ \left. \begin{array}{c c} \mathbf {c} & \mathbf {d} \ \mathbf {d} & \mathbf {c} \end{array} \right| \leqslant 0. 0 9 $$

• Essuyer la goutte de soudure de la première bielle et la poser sur le montage.
• Engager vivement l'axe de piston à la main jusqu'à ce que le cône bute sur le socle (fig. MOT. 54).
• Attendre 10 secondes au minimum.
• Lever la tête de bielle et ejecter l'ensemble.
• Assembler de la même manière les trois autres bielles.

Montage des segments

• Les segments ajustés d'origine doivent être libres dans leur gorge après démontage.
• Les faces marquées doivent être orientées vers le haut du piston.
• Monter les segments dans l'ordre suivant (fig. MOT. 55):
• segment racleur (coupe de l'expanseur (b), orientée dans la même direction que l'axe du piston et coupe des anneaux (c) décalées de 20 à 50 mm,
• segment conique d'étanchéité,
• segment bombé « coup de feu »
• Le segment conique et le segment bombé doivent être tiercés à 120° de la coupe de l'expendeur.
• Respecter l'appariement « chemise-piston »
• Se référer aux « Caractéristiques » Note. - Sur un même moteur les ensembles doivent tous être de même catégorie. - La flèche sur piston doit être orientée vers la distribution.

(Fig. MOT.53)

(Fig. MOT.54)

• Assemblage (chemise-piston)

-Huiler les pistons. -Monter les ensembles « bielle-piston » dans les chemises avec le collier (fig. MOT.56). - Ne pas oublier, avant le montage des ensembles « chemise-piston-bielle » dans le carter-cylindres, de placer le joint torque sur chaque chemise, en s'assurant qu'il n'est pas vrillé. - Placer les ensembles « bielle-piston-chemise » dans le carter cylindres et respecter leur position en utilisant les repères faits au démontage (fig. MOT. 45 et 57): - m°1: côté volant moteur. - flèche sur le piston, côté distribution.

(Fig. MOT.55)

(Fig. MOT.56)

(Fig. MOT.5T)

5: Appariement chemise/piston 6: Appariement axe/piston

Immobiliser les chemises à l'aide des brides de maintien (fig. MOT, 58). - Vérifier également la présence des pieds de centrage (4) de la culasse (fig. MOT, 59).

Note. - Sur les moteurs équipés d'un bloc-cylindres en fonte, introduire directement les ensembles bielles-pistons dans les cylindres.

Chapeaux de bielles

• Monter les chapeaux de bielles munis de leurs demi-coussinets huilés, en respectant l'appariement et le sens de montage (les deux ergots du même côté).
• Serrer les écrous de bielles au couple de 3,75 daN.m.

POMPE A HUILLE

• Avant reposage, procéder éventuellement au démontage de la pompe à huile en vue de vérifier l'état des pièces constitutives. Note. - Remplacer les pièces représentant des traces d'usure, de grippage ou de rayures, même peu profondes. Contrôler également le jeu de pignonnerie, tant sur le jeu de denture que le jeu du pignon fou sur son axe.
• Vérifier la présence de la douille de centrage et remettre la pompe à huile sous le bloc-paliers et serrer les vis de fixation à 0,8 daN.m (fig. MOT. 60).

Côté distribution

-Huiler et monter le joint à l'aide de l'outil (fig. MOT. 61). - Venir en butée en utilisant la vis (2) pour insérer le joint dans le carter. - S'assurer que la clavette est en place. - Monter l'entretoise (3) (fig. MOT. 62).

(Fig. MOT. 58)

(Fig. MOT.59)

• Monter le pignon (4) avec la vis (2) sans la serrer.
• Mettre en place les plaques porte-joint avant et arrière.
• Serrer les vis à 0,8 daN.m

VOLANT moteur

• Présenter le volant et le fixer de vis neuves enduites de Loctite French.
• Monter l'outil de blocage 0132 P.
• Serrer les vis à 6,7 daN.m
• Déposer l'outil de blocage

PIGNON de distribution

• Mettre le vilebrequin en position de pigeage (6mm) (fig. MOT. 63).
• Serrer la vis du pignon de distribution à 10 daN.m.

Culasse

• Procéder comme indiqué au paragraphe suivant : « Révision de la culasse »

(Fig. MOT.60)

(Fig. MOT.61)

(Fig. MOT.62)

DIVERS

• Reposer la pignonnerie de distribution et la courroie.
• Reposer les manettes et thermocontacts.
• Poser un filtre à huile neuf, serré à la main uniquement.
• Poser le carter inférieur d'huile après avoir enduit les plans de joints de pâte d'étanchéité ; serrer les vis de fixation à 0,8 daN.m.

Révision de la culasse dépose

• Débrancher la batterie.
• Vidanger le circuit de refroidissement.
• Déposer
• la courroie de distribution,
• l'ensemble filtrant à air,
• la vis du tube de jauge à huile (5) (fig. MOT. 64).

(Fig. MOT.63)

(Fig. MOT.64)

(Fig. MOT.65)

• Débrancher, débrider et écarter les faisceaux, raccords et câbles attenants à la culasse.
• Dégager la prise capteur de PMH (6) de son support (fig. MOT. 65).
• Désaccoupler le tuyau avant d'échappement du collecteur et du carter d'embrayage.
• Déposer (fig. MOT. 66):
• le couvre-culasse,
• les deux entretoises (T),
• la tôle déflectrice (8).
• Desserrer progressivement et en spirale les vis de culasse en commençant par l'extérieur.
• Déposer
• les vis de culasse,
• la rampe de culbuteurs.

(Fig. MOT.66)

(Fig. MOT.67)

(Fig. MOT.68)

• Basculer et décoller la culasse à l'aide des leviers (4) (fig. MOT. 67).
• Déposer la culasse et son joint.
• Pour bloc aluminium, mettre en place les brides de maintien des chemises avec les vis (fig. MOT.58).
• Nettoyer les plans de joint avec le produit décapant homologué. Exclure les outils abrasifs ou tranchants. Les plans de joint ne doivent comporter ni trace de chocolat ni rayure.

Démontage

• Déposer les collecteurs d'admission complet et d'échappement.
• Déposer la pompe à essence.
• Déposer le bloc support de bobine-all-lumeur-pompe en bout d'arbre à cames.
• Déposer la bride de l'arbre à cames.
• Extraire l'arbre à cames vers l'avant avec sa poulie.

Note. - Si l'arbre à cames ou la poulie doit être dissociés, ôter la poulie créant avant la dépose de la culasse. - Dégager en même temps le joint d'étanchéité d'arbre à cames (derrière la poulie).

Note. - Le remplacer systématiquement.

• Comprimer les ressorts de soupapes avec le bref-soupapes Facom U13L et le presse-coupelle UI3D2A.
• Enlever les demi-bagues, les coupelles supérieures, le ressort et les rondelles d'embase.
• Déposer les soupapes.

Contrôle du PLAN de JOINT

-AVEC une règle rectifiée et un jeu de cales, mesurer s'il y a déformation du plan de joint. - Défaut maximum de planéité: 0,05 mm.

Nota. - La rectification de la culasse est autorisée sur 0,2 mm à condition que celle-ci ne soit pas déjà repérée par une dette « R » frappée sur le plan de joint du collecteur d'échappement.

Rectification des sièges de soupapes

• Placer l'axe pilote correspondant à l'intérieur du guide de soupapes.
• Préparer la fraise correspondante et régler si nécessaire l'écartement des couteaux en fonction du diamètre du siège.
• Placer la fraise sur l'axe pilote en évitant de la laisser tomber sur le siège.
• Mettre en place la clé d'entraînement.

(Fig. MOT.69)

Tourner la clé en effectuant une légère pression afin d'obtenir une portée de soupape (1) correcte (fig. MOT. 68 et 69). - La portée de soupapes étant obtenue en diminuant la largeur avec une fraise correspondante. Fraiser d'abord en (2) puis en (3) pour obtenir une largeur normale de celle-ci (voir chapitre « Caractéristiques ») (fig. MOT. 69).

Remarque. - Les sièges calaminés doivent être d'abord nettoyés avec une brosse métallique. Si une légère trace en spirale était apparente sur la portée d'un siège après rectification, il suffit de décaler légèrement un des couteaux et de refaire une passe. Au démontage, si le pilote est dur dans le guide de soupape, utiliser la broche pour le sortir. Lors de l'échange des couteaux, prendre soin que leur angle aigu soit orienté vers le centre de la fraise.

Soupapes

• Rodder les soupapes et contrôler leur étanchéité.
• Nettoyer soigneusement la culasse afin de ne laisser aucune trace d'émeri. Au remontage des soupapes, il convient de respecter l'empilage suivant (fig. MOT.70):
• (1): rondelle d'appui du ressort,
• (2): ressort,
• coupelle de maintien,
• (4), (5) demi-bagues.

Remontage

• Engager l'arbre à cames dans la culasse après avoir vérifié son état et celui des portées.

• Poser la bride (2) côté allumeur et serrer la vis de fixation à 1,5 daN.m (fig. MOT.71). Monter le joint d'arbre à cames avec l'outil 0132 V. Serrer la vis (1) jusqu'en butée (fig. MOT.72).
• Reposer le bloc bobine/allumeur pompe à essence.
• Serrer les vis de fixation à 0,8 daN.m. - Poser la pompe à essence.
• Reposer les ensembles collecteurs.
• Reposer le boîtier calorstat.

Repose

• Déposer les brides de maintien de chemises (carter cylindres aluminium). Mettre en place les brides de maintien des

(Fig. MOT.72)

chemises avec les vis (carter cylindres aluminium). - Nettoyer les filetages dans le carter cylindres avec un taraud M10 x 150. - Vérifier la présence des deux goupilles de centrage en (9) et (10) (fig. MOT. 73). - Mettre en place un joint de culasse neuf, inscription fournisseur vers le haut. - Monter la culasse, pignon d'arbre à cames pigeon. - Reposer : - la rampe de culbuteurs, - les vis de culasse, préalablement enduites de graisse Molykote G Rapide Plus

(Fig. MOT.73)

• Serrer la culasse selon l'ordre indiqué (fig. MOT. 74).
• En trois étapes, vis par vis suivant l'ordre indiqué :
• pré-serrage (daN·m) 2
• Premier serrage angulaire à 120° à l'aide d'un outil genre Facom D 360
• deuxième serrage angulaire à 120°
• Reposer la courroie de distribution
• Réglér les culbuteurs.
• Accoupler et brider les faisceaux, raccords et câbles attenants à la culasse.
• Remplir et purger le circuit de refroidissement.

(Fig. MOT. 14)

Généralités

• Moteur 4 temps, 4 cylindres disposé transversalement au-dessus de l'essieu avant incliné de vers l'avant.
• Bloc-cylindres en alliage léger avec chemises humides amovibles.
• Culasse en alliage léger recevant un arbre à cames en tête entraîné par courroie.
• Refroidissement liquide sous pression, pompe à eau entraînée par la courroie de distribution.

Injection indirecte assurée par pompe d'injection rotative avec dispositif de départ à froid.

• Type moteur TU D3/L1
• Identification 99B - Cylindrée (cm^3) 1360 - Alésage × course (mm) 75x77 - Rapport volumétrique 22,8 - Puissance (kW) 37
• Régime correspondant (tr/min) 5000
• Couple maxi (daN·m) 8,2
• Régime correspondant (tr/min) 2500
• Carburant : gazole

Bloc-cylindres

Matière alliage léger - Construction moulé sous pression - Structure bloc-cylindres ^+ bloc-paliers de vilebrequin - Hauteur du bloc-cylindres (mm) 206,98 ± 0,05

-Matière fonte - Hauteur (H) (mm) 90,01 ± 0,015 Diamètre intérieur (mm): 75+0.01 -repère1

• repère II 75 + 0.02
• repère III 75 +0.03 +0.02
• Dépassement des chemises par rapport au plan de joint de culasse du bloc (sans joint torique) (mm) 0,05 à 0,10
• Différence maximale entre deux chemises contiguës (mm) 0,05

Appariement chemise/piston :

Repère chemise	Repère piston
1 trait	A
2 traits	B
3 traits	C

Pistons

• Matière aluminium
• Insert métallique en fonte, pour recevoir le segment coup de feu. Diamètre (mm)

Repère piston	Ø extérieur du piston (mm)
A	74,935 à 74,945
B	74,945 à 74,955
C	74,955 à 74,965

• DT: Repère côté distribution

Axe de piston

-Matière acier -Diamètre extérieur (mm) 23 - Longueur (mm) 63 -Diamètre intérieur (mm) 12 Monté libre dans la bielle et dans le piston. Arrêt en rotation par deux joncs.

Segments

• Segment coup de feu bombé et revêtu de molybdène.
• épaisseur (mm) 2,25
• Segment d'étanchéité conique chromé.
• épaisseur (mm) 1,75
• Segment racleur en fonte avec expander Goetze.
• Épaisseur (mm) 3

-Matière acier forgé - Entraxe (mm) 126,8 ± 0,025 -Diametre de la tete (mm) 48,655 +0.016 0 Diametre du pied (mm) 23 +0.007

• Écart de poids maximal entre les 4 bielles d'un même moteur (g) 3
• Jeu latéral (mm) 0,12 à 0,38

-Matiere fonte -Nombre de paliers 5 - Ovalisation maxi manetons/tourillons (mm) 0,007 - Jeu axial (mm) 0,07 a 0,272 Manetons -Diametre origine (mm) 45 0.009 0.025 -Diametre réparation (mm) 44,7 0.009 0.025 - Tourillons - Diamètre origine (mm) 49,981 + 0 - Diamètre réparation (mm) 49,681 - 0,016 - Coussinets de bielles - Epaisseur origine (mm) 1,817 + 0,003 - Epaisseur majorée (mm) 1,967 + 0,003 - Coussinets de palier - Épaisseur origine (mm) 1,829 ± 0,003 - Épaisseur majorée (mm) 1,979 ± 0,003 - Demi-coussinets de jou axal - Épaiseurs disponibles (mm) 2,4 - 2,5 - 2,55 - 2,6

BLOC paliers vilebrequin

-Diamètre paliers de vilebrequin (mm) 53,655 +0.019 -0

Culasse

• Matière... alliage - Hauteur (mm) 136 ± 0,1
• Déformation maximale du plan de joint de la culasse (mm) 0,05
• Rectification de la culasse non autorisée.
• Alésage des guides de soupapes (mm):
• origine 1 12,965 + 0,032
• origine 2 13,035 + 0,032
• réparation 1 13,195 + 0,032
• réparation 2 13,495 + 0,032
• Longueur des vis de culasse (mm) 184,5 à 185,9 Diamètre des paliers d'arbre à cames (mm)

	n° 1	n° 2	n° 3
Série Renovation	27,5 à 27,533	28 à 28,033	28,5 à 28,533
	28 à 28,033	28,5 à 28,533	29 à 29,033

Joint de classe

• Marque Elring
• Épaisseur (mm) 1,8
• Diamètre (D) (mm) 76 +0.5

Soupapes

-Matière acier - Montage joints de queue de soupapes. - de queue (mm): - admission 6,980 à 6,995 - échappement 6,980 à 6,995 - de tête (mm): - admission 35,35 à 35,65 - échappement 30,4 à 30,7 - Longueur totale (mm): - admission 108,26 à 108,6 - échappement 108,02 à 108,32 - Angle de portée : - admission 90° - échappement 90° - Retrait des soupapes (mm): - échappement 1,12 à 1,42 - admission 0,85 à 1,25

Ressorts de soupapes

• Ressort identique pour les soupapes d'échappement et d'admission.
• Diamètre du fil (mm) 3,7
• Diametre interieur du reessort (mm) 21,4 +0.4
• Nombre de spires 7,3
• Hauteur libre (mm) 52,28
• Hauteur sous charge (mm):
• sous 25 daN·m. 40,3
• sous 49,9 daN. m. 31,1
• Repere violet

SIEGES DE SOUPAPES

Diamètre de l'alésage dans la culasse (mm)
	Admission	Échévement
Origine 1	37,5	32
Origine 2	37,7	32,2
Réparation 1	37,8	32,3
Réparation 2	38	32,5
Diamètre des sièges de soupapes (mm)
	Admission	Échévement
Origine 1	37,51	32,01
Origine 2	37,71	32,21
Réparation 1	37,81	32,31
Réparation 2	38,08	32,51

GUIDES de soupapes

-Matière : Fonte -Diamètre interieur (mm) 7.02 +0.022 -0 - Diamètre extérieur (mm) : - origine 1 13,02 + 0.039 - origine 2 13,13 + 0.028 - réparation 1 13,29 + 0.011 - réparation 2 13,59 + 0.011

GUIDES DE SOUPAPES

Distribution

• La distribution est assurée par l'intermédiaire d'un arbre à cames en tête par courroie crantée.
• Le jeu est obtenu à l'aide de différentes pastilles placées sur le palier.
• Épure de distribution avec un jeu théorique de 0,8 mm aux soupapes:
• Retard à l'ouverture d'admission (ROA) 4°62
• Retard à la fermeture d'admission (RFA) 30°40
• Avance à l'ouverture d'échappement (AOE) 44°80 - Avance à la fermeture d'échappement (AFE) 2*20

JEU aux soupapes

• Admission (mm) 0,15 ± 0,08
• Échappement (mm) 0,30 ± 0,08

Refroidissement

• Refroidissement liquide en circuit hermétique assuré par une pompe à eau, un thermostat, un ventilateur, un radiateur et un vase d'expansion (boîte à eau du radiateur).
• Contenance du circuit de refroidissement (1) 5,5

Radiateur

Faisceau aluminium

VASE d'expansion

-Tarage du bouchon (bar) 1,4

Motoventilateur

-Puissance (W) 200

Thermocontact de ventilateur

-Température d'enclenchement (°C) 101 -Température de coupure (°C) 97

Thermostat

• Type a cité - Début d'ouverture (^) 88

TEMOIN D'alerte

-Temperature d'allumage du voyant (°C) 118 - Repère:

• thermocontact seul : 2 voies bleu + bague
• thermocontact + jauge de température : 2 voies bleu + bague grise

Lubrification

-Lubrification sous pression par pompe à huile à engrenage, entraînée à partir du vilebrequin.

POMPE à huilé et CLAPET de décharge

• Pression d'huile (bar de 75 à 85°C) : - à 1000 tr/mn 2 - à 4000 tr/mn 4
• Pression de déclenchement du témoin d'alerte pression d'huile (bar) 0,5

Filtré à HUILLE

• Marque et types homologues. Purflux LX 468 - Seuil de filtration (mm) 0,005 à 0,008

Capacité

• Capacité (l):
• avec filtré 3,5
• sans filtre 3,2
• Entre mini et maxi 1,4

POMPE d'injection

• Marque CAV roto Diesel (Lucas)
• Type rotative DPC R 8443 B 971 B

Calage

• Calage statique.... valeur inscrite sur pompes - Calage dynamique (tr/mn) 14° à 750 - Ralenti (tr/mn) 750+50
• Anticalage (tr/mn).... 1600 avec cale de 1 mm

Injecteurs

• Marque : CAV roto Diesel
• Type RDN 0S DC 6880 C - Tarage (bar) 120

CHAMBRES DE PRECOMBUSTION Dépassement (mm) 0a0,035

A + 0.033 0 (mm)	B + 0.02 - 0.025 (mm)	A1 + 0.033 0 (mm)	B1 (mm) (suivant repère de peinture)
cote 1	3,9	∅ 29,05	B1	3,890 → 3,905
∅ 29			V	3,905 → 3,920
			J	3,920 → 3,935
cote 2	4	∅ 29,25	B1	3,990 → 4,005
∅ 29,2			V	4,005 → 4,020
			J	4,020 → 4,035
cote réparation ∅ 29,4	4,1	∅ 29,45	B1	4,090 → 4,105
			V	4,105 → 4,120
			J	4,120 → 4,135
cote réparation ∅ 29,6	4,2	∅ 29,65	B1	4,190 → 4,205
			V	4,205 → 4,220
			J	4,220 → 4,250

• Chapeaux de têtes de bielles 4
• Bloc de chapeaux de palier de vilebrequin :

1er serrage 2

serrage 45°

• Pompe à huile 0,8

-Carter d'huile 1

-Vis de bras moteur 0,8

Volant moteur 8

• Fixation pompe à eau 3 et 5,5
• Support pompe à injection 2

-Poulie de pompe à injection 5

• Culasse :
• 1er serrage 6 desserrer.
• serrage 2 serrage +160° 4° serrage + 160° roue d'arbre à cames 8 Fixation de pompe à vide 1,6 Fixation de l'arbre à cames 1,8
• Pipe d'évacuation 1,8

DEPOSE

Le moteur se dépose avec la boîte de vitesses. - Le groupe motopropulseur se dépose par le dessous.

Vidanger

• le circuit de refroidissement,
• la boîte de vitesse,
• le moteur.
• Déposer :
• la batterie.
• le filtre à air.
• le collecteur d'admission.
• le moteur-ventilateur,
• le radiateur.

Débrancher, débrider et écarter les raccords et câbles attenants au groupe motopropulseur. - Débrancher le fil de masse sur la botte de vitesse. - Déposer l'enjoliveur de roue. - Desserrer les écrous de transmission. Déposer: - le carter de protection sous véhicule (suivant équipement). - l'échappement.

-Mettre le véhicule sur chandelles. -Extraire les rotules des pivots et recueillir les protecteurs de rotules (1) (fig. MOT. 1).

Important. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à permettre le dégagement de la queue de rotule de son logement. Ceci afin d'éviter tout risque de desserrage de l'axe d'articulation élastique arrêté sur le bras (fig. MOT. 1).

• Déposer les transmissions.

Nota. - Ne pas heurter les capteurs de

(Fig. MOT.1)

transmission sur les véhicules équipés de l'antiblocage de roues.

• Déposer la biellette anticouple (2) (fig. MOT. 2).
• Débrancher les biellettes de commande de boîte de vitesse.
• Mettre en place le plafonnier (1) équipé de ses crochets (2) et le mettre en tension (fig. MOT. 3).
• Déposer :
• le support moteur droit,
• la cale élastique de boîte de vitesses.
• Descendre le groupe motopropulseur

(Fig. MOT.2)

• Procéder dans l'ordre inverse des opérations de dépose.
• Remplacer systématiquement les écrous Nylstop.
• Remplacer les joints à lèvres de sortie de poinçons à l'aide des tampons (3), après avoir graissé l'intervalle entre les lèvres (fig. MOT.4). Graisser la partie intérieure de la cale élastique de boîte de vitesses avec de la graisse.
• Mettre en place le moteur.
• Reposer puis serrer la cale élastique de boîte de vitesse (fig. MOT.5):
• les vis (3) à 2.5 daN.m,
• l'écrou (4) à 6,5 daN.m
• Reposer le support moteur supérieur (fig. MOT. 6):
• les écrous (5) à 5 daN. m.
• 1 écrou (6) à 5 daN. m.
• Reposer la biellette anticouple.
• Serrer la vis à 5,5 daN.m.
• Monter les biellettes de commande de boîte de vitesses.
• Reposer les transmissions.

Note. - Ne pas heurter les capteurs de transmission sur les véhicules équipés de l'antiblocage de roues.

• Mettre en place les protecteurs des rotules.
• Accoupler les rotules des pivots.

Important. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à permettre le dégagement de la queue de rotule de son logement. Ceci afin d'éviter tout risque de desserrage de l'axe d'articulation élastique arrêté sur le bras.

• Serrer la vis à 5 daN.m (fig. MOT.1).
• Reposer l'échafaudage complet. -Mettre le véhicule sur ses roues. -Serrer les écrous de transmission à 26 daN. m puis les freiner.
• Serrer les vis de roues à 8,5 daN. m.
• Monter les enjoliveurs de roues
• Brancher et brider les raccords, faisceaux et câbles atténuants au groupe motopropulseur.
• Reposer
• le radiateur.
• le motoventilateur, -la batterie,
• le filtre à air.
• Remplir :

- la boîte de vitesses, - le moteur.

• Remplir et purger le circuit de refroidissement.

Réglage du JEU aux soupapes

Déposer le cache-culbuteurs (Fig. MOT.5)

(Fig. MOT.6)

• Démonter l'isolateur de bruit sous le cache-c culbuteurs.
• Contrôler le jeu au soupape à l'aide d'une jauge d'épaisseur (fig. MOT. 7).

Note. - Deux méthodes sont possibles :

1: en mettant les soupapes d'échappement en pleine ouverture, 2: en mettant les soupapes d'admission et d'échappement en bascule.

• Le réglage s'obtient en remplaçant les grains de réglage des poussoirs à régler.
• Régler jusqu'à obtenir les produits de (fig. MOT 7) (mm):

- admission 0,15±0,075 - échappement 0,30 ± 0,075

• Reposer la protection anti-bruit et le cache-c culbuteurs après avoir nettoyé le plan de joint sur la culasse.

DéPOSE DE LA COURBOIRE

• Débrancher la batterie.
• Lever et caler l'avant du véhicule (côté droit).
• Engager le dernier rapport de boîte de vitesses.
• Déposer le protecteur.
• Déposer la vis (1) (fig. MOT. 8).
• Dégrafer le relais de préchauffage.
• Déposer
• la courroie d'alternateur, -la poulie,

Soupape d'admission O Soupape d'échappement

• le projecteur (avant droit),
• les carters de distribution.
• les bougies de préchauffage.
• Tourner le vilebrequin et pincer au Point Mort Haut à l'aide de l'outil (1) (fig. MOT. 9). Pincer l'arbre à cames avec une vis M8x40 (4) (fig. MOT. 9).
• Piger le pignon de pompe d'injection avec 2 vis M8x30 (4) (fig. MOT. 9).
• Desserrer l'écrou (5) de fixation du galet tendeur.
• Déposer la courroie de distribution.

REPOSE de la courroie

Impératif. - Vérifier que les galets tournent librement (absence de point dur). - S'assurer que le moteur est en position de piqué. - En respectant son sens de montage et les repères, mettre en place la courroie, brin (8) bien tendu, dans l'ordre suivant (fig. MOT.10):

• pignon de vilebrequin, galet enrouleur (7),
• le pignon de pompe d'injection (9),
• le pignon d'arbre à cames (10).
• le galet tendeur (6),
• la pompe à eau (11).
• Tourner le galet tendeur (6) dans le sens inverse des aiguilles d'une montre.
• Serrer l'écrou (5) (fig. MOT. 10).

(Fig. MOT.9)

(Fig. MOT.10)

• Déposer (fig. MOT.9) :

- la plage de calage, - les plages (4) (vis M8). - Effectuer quatre tours de vilebreguin dans le sens normal de rotation.

Impératif. - Ne jamais revenir en arrêt avec le vilebrequin.

• Piger le volant moteur à l'aide de la pige (1) (fig. MOT. 9).
• La tension de la courroie de distribution peut être réalisée indistinctement à l'aide de (fig. MOT. 11 et 12): -appareil de mesure de tensionde courroie (2),
• appareil de tension de courroie (3).

Méthode avec outil 0132XZ.

• Mettre en place l'outil (3) (fig. MOT. 11).
• Maintenir le levier horizontal. Tension de la courroie :
• desserrer l'écrou (5),
• appuyer en bout du levier pour augmenter nettement la charge, -resserrer l'écrou (5),
• déposer l'outil (1),

- effectuer deux tours de vilebrequin

(attendre une minute pour permettre à)

• Desserrer l'écrou (5).
• Laisser l'outil (3) agir seul. Effectuer deux tours de vilebrequin dans le sens de rotation du moteur.

Impératif. - Ne jamais revenir en arrêté avec le vilebrequin.

(Fig. MOT.11)

(Fig. MOT.12)

• Piger le volant moteur à l'aide de la pige (1).
• Serrer l'écrou (5) à 1,5 daN.m.
• Déposer l'outil (3).
• Contrôle du calage de la distribution :
• piger l'arbre à cames avec une vis M8x40.
• pigeon le pignon de pompe d'injection avec 2 vis M8x30.
• Déposer
• la pige,
• les vis (M8).

Méthode avec outil SEEM C. TRONIC

• Piger le volant moteur à l'aide de la pige (1) (fig. MOT. 12). Tension de la courroie :
• mettre en place l'appareil (2) sur le brin (8),
• desserrer l'écrou (5),
• tournier le galet tendeur dans le sens inverse des aiguilles d'une montre pour afficher 50 unités SEEM (fig. MOT.12).
• serrer l'écrou (5),
• déposer l'appareil (2),
• tourner le vilebrequin dans le sens de rotation (attendre une minute pour permettre à la courroie de se stabiliser),
• détendre la courroie,
• desserrer l'écrou (5).

REPOSE ($uite)

• Procéder dans l'ordre inverse des opérations de dépose.
• Serrer (fig. MOT. 13):
• les vis (9) à 0,7 daN.m.
• la vis (12) à 0.5 daN. m.
• la vis (13) à 1,6 daN.m.

Contrôle de la ppression d'huilé

• Le contrôle de la pression d'huile s'effectue moteur chaud, après vérification du niveau d'huile.

(Fig. MOT.13)

• Déposer le manocontact de pression d'huile (fig. MOT. 14).
• Monter le raccord (3).
• Brancher le manomètre (1) et son flexible (2). Relever les pressions.
• Pressions prescrites (bar):
• à 1000 tr/min à 4000 tr/min
• Déposer le manomètre (1) et son raccord (3).
• Reposer le manomètre de pression d'huile muni d'un joint neuf.
• Couple de serrage (daN·m) 3

Dépose

Vidanger le moteur. Déposer le carter. - Déposer les vis (1) (fig. MOT. 15). - Dégager la chaîne en inclinant la pompe. - Déposer la pompe. - Contrôler les pièces constituantes de la pompe à huile.

Repose

• Vérifier la présence de la goupille (2) (fig. MOT. 16).
• Placer la chaîne sur le pignon.
• Positionner la pompe et serrer à 0,8 daN.m.
• Nettoyer les plans de joint du carter d'huile et du bloc-cylindres (ne pas utiliser d'outil tranchant ou abrasif).
• Déposer un cordon de pâte Autojoint Or sur le plan de joint. - Poser le carter d'huile (serrer les vis à 0,8 daN.m).
• Effectuer le niveau d'huile.
• Débrancher l'alimentation du stop électrique sur la pompe d'injection.
• Faire tourner le moteur au démarreur

(Fig. MOT.14)

jusqu'à extinction du témoin de pression d'huile. - Rebrancher l'alimentation du stop électrique sur la pompe d'injection.

Vidange

• Déposer le bouchon de la boîte de dégazage avec précaution.
• Déposer le bouchon de vidange (2) du radiateur (fig. MOT. 17).
• Déposer le bouchon de vidange (3) du carter-cylindres (fig. MOT. 18).

(Fig. MOT.15)

(Fig. MOT.16)

(Fig. MOT. 17)

Laisser s'écouler le liquide de refroidissement. Fermer les bouchons (2) et (3).

-Monter sur l'orifice de remplissage le cylindre de charge (1) (fig. MOT.19). - Remplir le circuit de refroidissement (verser le liquide de refroidissement très lentement). Note. - Maintenir le cylindre de charge rempli (0,51 minimum).

PURGE du circuit de refroidissement

Note. - La purge du circuit de refroidissement s'effectue avec le cylindre de charge (1) rempli (0,51 mini), en place sur l'orifice de remplissage. - Mettre le moteur en marche puis accélérer (2000 tr/mn max). - Attendre l'enclenchement puis le déclenchement du motoventilateur. - Arrêter le moteur. - Déposer le cylindre de charge. - Serrer le bouchon. - Contrôler le niveau à froid. Nota. - Le niveau maxi de liquide de refroidissement correspond au repère rouge à l'intérieur de la boîte de dégazage.

(Fig. MOT.18)

(Fig. MOT. 19)

Dépose

• Soutenir le moteur à l'aide d'un cric rouleur placé sous le carter d'huile.
• Déposer le support moteur supérieur.
• Déposer la courroie de distribution. Vidanger le circuit de refroidissement
• Déposer (fig. MOT. 20) :
• le raccord (2),
• l'ensemble pompe à eau (3),
• le raccord (4),
• Déposer (fig. MOT. 21) :
• la turbine (5),
• le couvercle volute (6)

Repose

• Reposer la turbine et le couvercle volute munis de joints toriques neufs.

(Fig. MOT.20)

(Fig. MOT.21)

(Fig. MOT.22)

Attention.- S'assurer de la présence des goupilles de centrage (7) et (8) sur le carter-cylindres (fig. MOT.22).

• Placer un joint torque (9) neuf sur le carter-cylindres. - Monter la pompe à eau, respecter les couples de serrage (fig. MOT. 23)
• serrer les vis (10) à 3 daN.m.
• Repose les raccords (2) et (4)
• Reposer le support moteur supérieur.
• Serrer les écrous à 5 daN.m.
• Reposer la courroie de distribution
• Remplir le circuit de refroidissement.
• Purger le circuit de refroidissement.

PURGE circuit d'alimentation carburant

• Mettre le contact.
• Ouvrir la vis de purge (1) (fig. MOT. 24).
• Amorcer le circuit à l'aide de la pompe (élimination des bulles d'air dans les tuyaux transparents).
• Fermer la vis de purge (1)
• Appuyer à fond sur la pédale d'accélérateur.
• Actionner le démarreur.

(Fig. MOT.23)

(Fig. MOT.24)

Réglage du ralenti et de l'anticalage

• Conditions préalables:
• la commande de ralenti accélérateur doit être libérée, jeu (J) compris entre 0,5 et 1 mm (fig. MOT.25).
• moteur chaud (motoventilateur s'étant enclenché au moins une fois).
• Placer une cale de 1 mm (3) entre le levier de charge (4) et la butée anticalage (5) (fig. MOT. 26).
• Desserrer l'écrou (6).
• Régler le régime moteur en agissant sur la butée d'anticale (5).
• Vérifier le régime moteur (1 600 tr/mn).
• Serrer l'écrou (6) à 0,35 daN.m (régime moteur 1600 ± 100 tr/mn; motoventilateur non enclenché).
• Déposer la cale de 1 mm.
• Desserrer l'écrou (2).
• Régler le régime de ralenti en agissant sur la vis de réglage du ralenti (1) (fig. MOT. 26).
• Vérifier le régime moteur (780 ± 20 tr/min).
• Serrer l'écrou (2) à 0,35 daN.m.

Contrôle de la déclaration moteur

Déplacer le levier de charge (4) pour obtenir un régime moteur de 3000 tr/mn (fig. MOT.26) et se reporter au tableau suivant:

	Décélération trop rapide	Décélération trop lente
Anomalle constatée	Le moteur a tendance à caler	Le régime de rotation est supérieur au talenti
Opération à effectuer	Serrer la vis () d'1/4 de tour	Desserrer la vis () d'1/4 de tour

-Danschacundescas, verifierlerégime de ralenti pourretoucheeventuelle780 ±20tr/mm - Vérifier que le régime chute en agissant de 0,5 à 1 mm sur le levier (T) (fig. MOT.26).

Réglage du ralenti accéléré

• Déplacer, jusqu'en butée, le levier. Le régime doit être de 950 ± 50 tr/min.

CALAGE de la POMPE d'injection

• Utiliser l'outillage prescrit (fig. MOT. 27).
• piège de calage du vilebrequin (-).0132 Q.

(Fig. MOT.25)

• (2) clé pour dépose de pompe d'injection (-).0117 AN.
• Outillage de calage de pompe Lucas (-).0117 AM composé de:
• pigeon de calage
• support de comparateur.
• touche plate de comparateur.
• (4) comparateur pour calage des pompe: (·).01504. Attention. - Sur ce moteur, le calage dynamique de la pompe est impossible : les très dans le volant moteur ne sont pas calés par rapport au vilebrequin (fonction compte-tour uniquement).

(Fig. MOT. 27)

• Déposer le bouchon de l'orifice de calage (fig. MOT. 28).

-Monter:

• la pièce de calage,
• le support de comparateur,
• le comparateur muni de la touche plate sur le support.
• Étalonner le comparateur à zéro (contact de la pige de calage sur le corps de pompe).
• Piger le volant moteur à l'aide de la pige (1) (sens de rotation du moteur) (fig. MOT. 28).
• Tourner lentement la pompe dans le sens avant (vers le moteur) jusqu'à ce que le comparateur affiche la cote X indiquée sur le levier de charge (A) (fig. MOT. 28 et 29).

(Fig. MOT. 28)

(Fig. MOT.26)

Contrôle du calage de pompe injection

• Déposer l'outil (1) (fig. MOT. 28). Tourner le vilebrequin d'1/4 de tour dans le sens inverse de rotation (rattrapage des yeux).
• Tourner le vilebrequin dans le sens de rotation.
• Piger le volant moteur à l'aide de la pince (1).
• Dans cette position, le comparateur doit indiquer la valeur X ± 0.04 ~mm.

Note. - La valeur x est indiquée sur le levier de charge (A) (fig. MOT. 29).

• Déposer l'outil (1)
• Déposer les outils de calage (3) (4).
• Reposer les différents organes en procédant dans l'ordre inverse des opérations de dépose.
• Purger le circuit de gazole.
• Réglerez les commandes de pompe.

La POMPE d'injection

• Démonter la batterie
• Lever et caler l'avant du véhicule (côté droit).
• Engager le dernier rapport de boîte de vitesse.
• Déposer le protecteur.
• Déposer la vis (1) (fig. MOT. 8). Dégrafer le relais de préchauffage.
• Déposer : - la courroie d'alternateur,

-la poulie, - le projecteur (avant droit), - les carters de distribution, - les bougies de préchauffage. Tourner le vilebrequin et pisser au Point Mort Haut à l'aide de l'outil (1) (fig. MOT. 30).

(Fig. MOT.29)

(Fig. MOT.30)

• Pincer la pompe d'injection avec deux vis (2).
• Débrancher, débrider et écarter les faisceaux, raccords et câbles adjacents à la pompe d'injection.
• Déposer
• les tuyauteries d'injection,
• la fixation arrêté de la pompe.
• Les fixations avant de la pompe -Mettre en place la bride (4) (fig MOT.31). -Maintenir la pouie avec l'outil (5) (fig MOT.32).
• Dévisser l'écrou (5). -Extraire la poulie.
• Déposer la pompe
• Déposer la bride d'extraction du pignon de pompe.

• Reposer la pompe, basculée en plein retard pour faciliter l'engagement. Attention. - S'assurer de la mise en place de la clavette dans la rainure du pignon en s'aidant d'un miroir si nécessaire. - Maintenir la poulie avec l'outil (5) (fig MOT.32).
• Serrer l'écrou (5) à 5 daN·m.
• Reposer
• les fixations avant de la pompe,
• la fixation arrêtée de la pompe.
• Déposer les vis de calage.
• Effectuer le calage de la pompe d'injection.

(Fig. MOT.31)

(Fig. MOT.32)

• Procéder dans l'ordre inverse des opérations de dépose.

Démontage du moteur

• Nettoyer le moteur déposé et séparé de la boîte de vitesses.
• Déposer tous les éléments périphériques au moteur et à la culasse.
• Déposer le filtre à huile en prévoyant l'écoulement du reste d'huile qu'il contient.
• Si possible, mettre le moteur sur un support.
• Déposer le cache de distribution, et le cache-culbuteurs.

Distribution

• Procéder à la dépose de la courroie de distribution comme indiqué dans la partie correspondante du paragraphe « Mise au point du moteur », en début de chapitre.
• Déposer le moyeu de poulie de vilebrequin après avoir déposé la vis centrale de fixation.

Attention. - Récupérer la clavette.

• Déposer le tendeur de courroie de distribution.

Culasse

• Déposer
• l'ensemble filtré à air,
• le collecteur d'admission,
• la vis (du tube de jauge à huile).
• Débrancher, débrider et écarter les faisceaux, raccords et câbles attenants à la culasse.
• Désaccoupler le tuyau d'échappement du collecteur.
• Desserrer progressivement et en spirale les vis de culasse en commençant par l'extérieur.
• Déposer les vis de culasse.
• Basculer et décoller la culasse à l'aide des leviers (4) (fig. MOT. 33).
• Déposer la culasse et son joint.
• Mettre en place les brides (1) de maintien des chemises avec les vis (2) (fig. MOT 34).

POMPE à injection

• Déposer la poulie de pompe

(Fig. MOT. 33)

• Déposer la pompe à injection et son support.
• Déposer le filtre à huile.
• Déposer aussi le manomètre de pression d'huile.

POMPE à eau

• Déposer la pompe à eau complète en enlevant les quatre vis latérales au bloc moteur.

POMPE A HUILLE

• Déposer le carter inférieur d'huile
• Déposer les trois vis de fixation de la pompe à huile sous le bloc. - Incliner la pompe à huile et dégager la chaîne d'entraînement.

Equipage MOBILE

Déposer les écrous des chapeaux de bielles et extraire les ensembles pistons-bielles-chemises du bloc-moteur. - Déposer les vis sur le pourtour du bloc-paliers du vilebrequin. - Dégager les coussinets de paliers, puis le vilebrequin.

Note. - Repérer les emplacements respectifs de chaque d'eux en prévision d'une éventuelle réutilisation. Faire de même pour les coussinets de bielles.

Nettoyage

• Nettoyer toutes les pièces constitutives du moteur avant contrôle et réutilisation.
• Ne pas gratter les plans de joints des pièces en aluminium ; utiliser un produit

[2] (Fig. MOT.34)

(Fig. MOT.35)

décapant genre Decapbloc 88 en respectant les consignes d'utilisation. - Nettoyer particulièrement les canalisations d'huile sur toutes les pièces moteur en comptant et notamment le bloc-cylindres.

• Les chemises sont en appui directement sur le carter-cylindres et leur dépassement est réalisé par les cotes de fabrication du carter et des chemises. L'étanchéité est assurée par des joints toriques.

Contrôle du dépassement des chemises

• Placer les quatre chemises sans leurs joints toriques.
• Respecter l'orientation des chemises. L'orientation des chemises doit être celle d'origine (fig. MOT. 35).

Note.- Si les chemises sont neuves, il n'y a pas d'orientation angulaire à respecter au début du réglage. - Placer la plaque de contrôle face sans rebord vers le haut (fig. MOT. 36). - Monter un comparateur sur son support, collet de fixation en retrait de la face rectifiée. - Étalonner (zéro face à la grande aiguille) le comparateur sur la chemise, au travers de la boutonnière, touche au en appui au milieu de la portée (fig. MOT. 36). - Effectuer pour chaque chemise :

• les comparaisons d'étalonnage en quatre points. L'écart ne doit pas dépasser 0,02 mm, sinon en éliminer la cause :
• les mesures de dépassement en trois points : le dépassement doit être compris entre 0,03 mm et 0,10 mm.

-Si le dépassement est en dehors des tolérances, vérifier l'état des pièces. - Chaque différence de niveau des chemises ne doit pas excéder 0,05 mm.

Note. - Avec des chemises neuves, il est possible de parfaire leurs différences de niveau par :

rotation sur leur lit d'un demi-tour, - changement de place dans le bloc-cylindre

(Fig. MOT.36)

lignes, à condition de prévoir le montage de coussinets de bielles neufs.

• Repérer, côté canal d'huile, l'ordre et l'orientation des chemises avec un crayon. Monter sur chaque chemise un joint d'étanchéité torique neuf en prenant soin de ne pas le vriller.

Montage des segments

• Les segments ajustés d'origine doivent être libres dans leur gorge après démontage.
• Les faces marquées doivent être orientées vers le haut du piston.
• Monter les segments dans l'ordre suivant (fig. MOT. 37):

- 1) segment racleur, - 2) segment conique d'étanchéité, - 3) segment bombé « coup de feu »

• Le segment conique et le segment bombé doivent être tirés à de la coupe de l'expendeur.
• Respecter l'appariement « chemise-piston »
• Se référer aux « Caractéristiques »

Note. - Sur un même moteur, les ensembles doivent tous être de même catégorie. - La flèche sur piston doit être orientée vers la distribution.

-Huiler les pistons. - Monter les ensembles « bielle-piston » dans les chemises avec le collier Faccom 750 T. - Ne pas oublier, avant le montage des ensembles « chemises-pistons-bielles » dans le carter-cylindres de placer le joint torique sur chaque chemise, en s'assurer qu'il n'est pas vrillé. - Vérifier l'orientation des chemises par rapport aux pistons. - Placer les ensembles « bielle-piston-chemise » dans le carter-cylindres et respecter leur position en utilisant les repères faits au démontage : - n°1 côte volant moteur : - flèche sur le piston, côte distribution (fig. MOT. 35). - Immobiliser les chemises à l'aide des brides de maintien (fig. MOT. 34).

(Fig. MOT. 37)

-- Retourner le moteur. - Contrôle du faux-rond. Avec un comparateur, contrôle et vérifie avec les valeurs indiquées aux « Caractéristiques ». Manètongs et tourillons : - Contrôler leurs cotes et vérifier avec les valeurs indiquées aux « Caractéristiques ». - Placer les demi-coussinets de bielles. - Mettre en place les demi-coussinets de paliers rainurés en s'assurant que les ergots sont bien dans leur logement.

Note. - En cas de réutilisation de coussinets, s'assurer qu'ils ne comportent aucune rayure, usure anormale, trace de grippage, trace de rotation sur la face extérieure. Respecter leur position repérée au démontage.

• Placer le vilebrequin.
• Mettre en place les deux demi-flasques de butées, face rainurée en appui sur le vilebrequin.
• Réglage du jeu longitudinal du vilebrequin. Réglage du jeu longitudinal
• Pousser le vilebrequin en bute vers l'embrayage.
• Placer le support de comparateur et établir le comparateur sur zéro, toucheau en appui sur la face (fig. MOT. 38).
• Pousser le vilebrequin en bute dans l'autre sens.
• Relever la valeur du jeu sur le comparateur. -Lejeu longitudinal doitetre compris entre0.07et0.27mm
• Si le jeu n'est pas correct, monter les deux demi-flasques d'épaisseur appropriée.

• Les demi-flasques sont disponibles aux épaisseurs suivantes : 2,40 - 2,50 - 2,55 - 2,60 mm.
• Placer le pignon d'entraînement de pompe à huile et la chaîne d'entraînement sur le vilebrequin et reposer ce dernier en place sur les demi-paliers du bloc-cylindres.

Chapeaux de bielles

• Monter les chapeaux de bielles munis de leurs demi-coussinets huilés, en respectant l'appariement et le sens de montage.
• Serrer les écrous de bielles au couple de 4 daN.m.

Carter-chapeaux de paliers

• Placer un joint torique neuf sur la douille de canalisation d'huile.
• S'assurer de la présence des deux goupilles de centrage.
• Appliquer sur le plan d'assemblage un cordon de pâte d'étanchéité. Poser le carter sur le bloc-cylindres, après avoir posé les coussinets correspondants à la cote des tourillons.
• Serrer les 10 vis principales une première fois à 2 daN.m.

Note.- Serrer les 10 vis « en escargot » en partant du palier central.

• Effectuer une seconde passe en augmentant le serrage de, toujours « en escargot », en partant du palier central. Poser ensuite les 16 vis secondaires latérales au bloc à 0,3 daN.m.

POMPE A HUILLE

• Avant reposé, procéder éventuellement

(Fig. MOT.40)

(Fig. MOT. 41)

au démontage de la pompe à huile en vue de vérifier l'état des pièces constitutives (5 vis).

Note. - Remplacer les pièces représentant des traces d'usure, de grippage ou de rayures même peu profondes. Contrôler le jeu de la pignonnerie, tant sur le jeu de denture que le jeu du pignon fou sur son axe. - Vérifier la présence de la douille de centrage et reposer la pompe à huile sous le bloc-paliers et serrer les vis de fixation à 0.8 daN.m

JOINTS de vilebrequin

C846 distribution

-Huiler et monter le joint (fig. MOT.39). S'assurer que la clavette est en place. - Huiler la partie du joint sur le flasque d'appui et le poser ainsi que la poulie du vilebrequin et serrer à 11 daN.m.

Côté volant moteur - Huiler et monter le joint à l'aide de l'outil (fig. MOT.40).

VOLANT moteur

• Présentez le volant moteur et le fixez à l'aide de vis neuves enduites de Loctite Frenetanch.

Culasse

• Procéder comme indiqué au paragraphe suivant « Révision de la culasse »

DIVERS

• Reposer la pignonnerie de distribution et la courroie.
• Reposer les manettes et thermocontacts. - Poser un fitteur à huile neuf, serre à la main uniquement.
• Poser le carter inférieur d'huile après avoir enduit les plans de joints de pâte d'étanchéité ; serrer les vis de fixation à 0.8 daN.m.

Dépose

• Démonter la batterie
• Vidanger le circuit de refroidissement. Déposer la vis de fixation de la bride d'échappement du carter d'embrayage. -Piger l'arbre à cames avec une vis M8x125x40 (1) (fig. MOT. 41).
• Piger la pompe d'injection avec deux vis M8x125x40 (2) (fig. MOT. 42). Piger le vilebrequin à l'aide de la pige (fig. MOT. 43).
• Déposer :
• la courroie de distribution,
• l'ensemble filtré à air,
• Débrancher, débrider et écarter les faisceaux, raccords et câbles attenants à la culasse.
• Désaccoupler le tuyau d'échappement du collecteur.
• Déposer le couvre-culasse.

Desserrer progressivement et en spirale les vis de culasse en commençant par l'extérieur. - Déposer les vis de culasse. - Basculer et décoller la culasse à l'aide des leviers (4) (fig. MOT. 44). - Déposer la culasse et son joint. - Mettre en place les brides de maintien des chemises avec les vis.

Nettoyer les plans de joint avec le produit décapant homologué. Exclure les outils abrasifs ou tranchants. Les plans de joint ne doivent comporter ni trace de chic ni rayure.

Démontage

Déposer les collecteurs d'admission complet et d'échappement.

Déposer :

• le boîtier de réchauffeur de gasoil - la pompe à vide,
• les bougies de préchauffage,
• les injecteurs,
• la poulie d'arbre à cames,
• les poussoirs et les pastilles de réglage,
• les soupapes grâce aux bref-soupapes et en enlevant les demi-baques.

Note. - Ne pas oublier de les repérer.

Déposer les guides de soupape

(Fig. MOT.42)

(Fig. MOT. 43)

Contrôle du PLAN de JOINT

• Avec une règle rectifiée et un jeu de cales, mesurer s'il y a déformation du plan de joint. - Défaut maximum du planifié : 0,05 mm (fig. MOT.45).

Contrôle des soupapes et des chambres de precombustion

• Ce contrôle s'effectue grâce à un support et un comparateur (fig. MOT. 46 et 47).

Soupapes

• Rodder les soupapes et contrôler leur étanchéité. Nettoyer soigneusement la culasse afin de ne laisser aucune trace d'émeri.
• Remetre des guides de soupape neufs avec l'outillage. Au remontage des soupapes, il convient de respecter l'empilage suivant (fig. MOT.48):
• (1): rondelle d'appui du ressort,
• (2): ressort,
• coupelle de maintien,
• (4): demi-bagues.

Remontage

• Remonter les poussoirs et les pastilles.
• Remonter l'arbre à cames.
• Effectuer le contrôle du jeu des soupapes (voir chapitre « Mise au point »). Remonter la poulie d'arbre à cames, les injecteurs, bougie de préchauffage,

pompe à vide, boîtier, réchauffeur de gasoil et les collecteurs.

Note.- Tous les joints doivent être remplacés par des neufs. - Pour les couples de serrage voir les « Caractéristiques »

(Fig. MOT.44)

(Fig. MOT.45)

(Fig. MOT.46)

Attention. - La déformation maximum doit permettre la libre rotation de l'arbre à cames. Contrôler la planète (0,05 mm maxi). - Déposer les brides de maintien de chemises. - Nettoyer les filetages avec un taraud M10x150. - Vérifier la présence des deux goupilles de centrage (4) et (5) (fig. MOT. 49).

(Fig. MOT.42)

• Mettre en place un joint de culasse neuf, inscription fournisseur vers le haut.
• Monter la culasse, pignon d'arbre à cames avec l'aide de la vis M8x125x40.
• Repincer les vis de culasse préalablement enduites et graissées Molykote O Rapid Plus sur les fillets et sous la tête.
• Serrer la culasse, en cinq étapes, et suivant l'ordre indiqué (fig. MOT. 50) : - préservation 6 daN·m.
• desserrer les vis.
• serrage: 2 daN.m,

(Fig. MOT.48)

-premier serrage angulaire à 160° à l'aide d'un outil genre Facom D 360, - deuxième serrage angulaire à 160° - Contrôler le jeu aux soupapes. - Reposer la courroie de distribution - Accoupler et brider les faisceaux, raccords et câbles attenants à la culasse. - Remplir et purger le circuit de refroidissement.

(Fig. MOT.49)

(Fig. MOT.50)

Specifications générales

• Embrayage monodisque fonctionnant à sec. Mécanisme à diaphragme.
• Butée à billes, autocentreuse en appui constant.
• Disque à moyeu amortisseur. - Commande par câble et butée en appui constant sur le mécanisme.
• Réglage de la course d'embrayage X = 140 ± 5 ~mm.

-Mécanisme sur volant-moteur 1,5 - Volant-moteur sur vilebrequin (loctite) 6

	TU 9/TU 1*	TU 9 - TU 1 - TU 1M - TU 3.2 - TU 3M	TU 3F-J2	TU D3
Marque	Valeo	Valeo	Valeo	Valeo	LUK
Mécanisme	160 CPH 3400	180 CP 3400	180 CP 3750	180 CP 3400	180/3000
Tare	340 daN.m	340 daN.m	375 daN.m	340 daN.m	300 daN.m
Diamètre	160 mm	180 mm	180 mm	180 mm
Friction	K22 AX/202	K33 AX/202	X (D95) 11 AX	K (EQ5Y) 22 AX/F202	LUK 180
Diamètre	160 mm	180 mm	180 mm	180 mm
Moyeu pré-amortisseur	-	-	X	X
Amortisseurs	X	X	X	X

• certains montages

DEPOSE

• Déposer la boîte de vitesses (Voir chapitre correspondant).

Note. - Repérez le mécanisme par rapport au volant-moteur.

• Déposer
• les vis de fixation (2) (fig. EMB. 1),
• le mécanisme, -le disque.

Contrôle

• Vérifier visuellement :
• l'absence de rayures, de chocs et de déformation du plan de joint.
• l'usure du volant-moteur
• l'état de la couronne du démarreur.
• En cas de présence d'huile dans le carter d'embrayage, replacer:
• le joint d'étanchéité du vilebrequin,
• le guide butée et son joint.

• Enduire les vis de fixation du volant-moteur du Loci tte frein filot.
• Si le volant moteur a été déposé, serrer les écrous (3) (voir « Caractéristiques ») (fig. EMB. 1).

Nota. - Déposer un peu de graisse Moly-kote BR2 plus sur les cannelures de

l'arbre primaire boîte de vitesses et sur le guide bûte.

• Placer :
• le mandrin de centrage,
• le mécanisme (au repère si nécessaire).

Note. - Sens de montage du disque: ressorts du moyen amortisseur côté mécanisme.

• Serrer les vis (2) (fig. EMB. 1) (Voir « Caractéristiques »).
• Vérifier l'état de la butée à billes.
• Appliquer sur les cannelures de l'arbre primaire de boîte de vitesses et sur le manchon guide de butée une fine couche de Molykote BR2 +
• Reposer la boîte de vitesse.
• Régler la commande d'embrayage.

(Fig. EMB. 1)

DEPOSE

• Détendre le câble en dévissant les écrous de réglage (1), le décrocher de son support et du levier (2) (fig. EMB. 2).
• Dévisser l'écrou (3). Faire pivoter le support de cable (4) (fig. EMB. 3).
• Déposer le câble.

(Fig. EMB. 2)

Note.- Afin de permettre l'accrochage du câble sur le crochet en haut de la pédale, il est nécessaire de caler celle-ci en position relevée au maximum. - Positionner le protecteur caoutchouc sur le support du câble (7), sur le crochet (8), en haut de la pédale d'embrayage (fig. EMB. 4). Laisser revenir la pédale d'embrayage au plancher pour permettre le bon accrochage du câble.

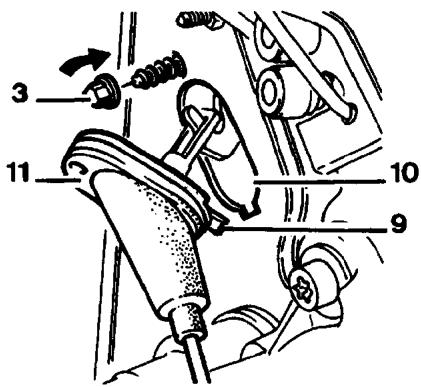

(Fig. EMB. 3)

• Présenter l'ergot (8) du support de câble dans l'encoche du support pédalier (10) (fig. EMB. 5).
• Faire pivoter le support assemblé du câble suivant la flèche.
• Monter et serrer (3).
• Pour le montage « câble long » fixer le câble sur son support sous la boîte de vitesses.
• Pré-réglage du câble. Approcher le réglage du câble.
• Actionner la commande d'embrayage une vingtaine de fois afin de tasser celle-ci.

(Fig. EMB.4)

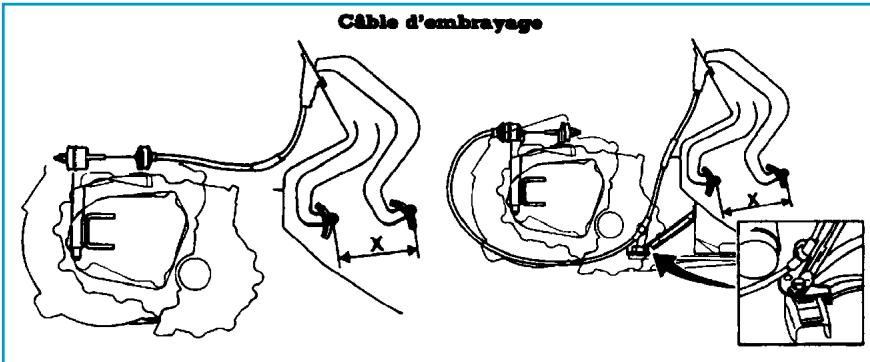

Réglage du cable

• Mesurer à l'aide d'un mètre les cotes L1 et L2 entre le milieu de la pédale et un même point du volant (fig. EMB. 6):
• L1. position repos,
• L2. pied au plancher,
• X = L2 - L1
• Regler la course X à l'aide de l'écrou (1) (fig. EMB. 2). Note. - Afin de garantir le bon retour au repos de la pédale d'embrayage. s'assurer de l'absence de contact entre la pédale et le conduit d'air du climatiseur sous planche de bord.

(Fig. EMB. 5) (Fig. EMB. 6)

Spécifications générales

• Boîte de vitesses mécanique à 4 ou 5 rapports avant et une marche arrêt, placée transversalement en bout du moteur.

Capacités

-MA4 ou MA5(1) 2 - Type d'huile recommandé 75 W - 80 W

Rapports de transmission

• Le type, l'indice et le nombre de fabrication sont indiqués sur une plaquette de marquage située sur la boîte en dessous du levier d'embrayage.

-Vis de fixation boite de vitesses sur moteur 4,5 -Vis de fixation silentbloc support B. V. sur caisse 3 - Ecrou de fixation support B. V. sur silentbloc G. 8,5 -Vis de fixation support de boite sur boite 4,5 - Ecrou de biellette anticouple sur moteur 5.5 - Ecrou de biellette anticouple sur caisse 7.5 -Vis du démarreur 1.7 - Ecrou de transmission 26 - Ecrou de rotule 5

• Type B. V
• Repère
• Couple de première Couple de
• Couple de
• Couple de 4"
• Couple de 5°
• Couple de M. AR.
• Couple de pont

Couple de tachymètre

TU 9	TU 1	TU 3D	TU 9	TU 1/TU 1M	TU 3.2/TU 3D	TU 3M	TU 3.FJ
MA/4	MA/4	MA/4	MA/5	MA/5	MA/5	MA/5	MA/5
2 CB 32	2 CB 30	2 CB 31	2 CB 56	2 CB 53	2 CB 45	2 CB 63	2 CB 44 ou 2 CB 68
12 x 41	12 x 41	12 x 41	12 x 41	12 x 41	12 x 41	12 x 41	12 x 41
21 x 38	21 x 38	21 x 38	20 x 39	20 x 39	21 x 38	20 x 39	20 x 39
31 x 35	31 x 35	31 x 35	28 x 38	28 x 38	29 x 37	28 x 38	28 x 38
43 x 35	43 x 35	43 x 35	37 x 39	37 x 39	40 x 39	37 x 39	37 x 39
-	-	-	41 x 35	43 x 33	43 x 33	41 x 35	41 x 35
12 x 43	12 x 43	12 x 43	12 x 43	12 x 43	12 x 43	12 x 43	12 x 43
14 x 60	17 x 64	16 x 63	16 x 63	17 x 61	17 x 61	17 x 64	14 x 60
19 x 18	19 x 18	19 x 18	19 x 18	19 x 18	19 x 18	19 x 18	19 x 17

1. Bouchon de vidange de la boite de vitesses
2. Bouchon de remplissage et de niveau
3. Mise à l'air libre

Nota. - L'orifice de mise à l'air peut servir au replissage

DEPOSE

Note. - La boîte de vitesses se dépose par le dessous du véhicule.

• Dépose la batterie,
• le filtre à air
• Débrancher, débrider et écarter les faisceaux, raccords et câble d'embrage attenants à la boîte de vitesses.
• Déposer la vis supérieure de fixation du démarreur.
• Serrer le frein à main.
• Déposer
• les écrous de transmissions,
• le carter de protection sous véhicule (serréquipement).
• Lever l'avant du véhicule.
• Interposer la cale de bois au point de levage.
• Mettre en place les chandelles.
• Vidanger la boite de vitesse.
• Désaccoupler la biellette anticouple (6) et les biellettes (7) de commande de la boîte de vitesses (fig. B. V. 1).

(TFig. B. V.1)

(Fig. B. V.2)

• Déposer les vis de fixation du démarreur (8) avec le support de filtre à air, puis le reculer sans débrancher les fils (fig. B. V. 2). -Désaccoupler la transmission de compteur (9).
• Désaccoupler les queues de rotules de pivots.

Note. - Lors de cette opération, tirer le bras sans excès vers le bas de manière à permettre le dégagement de la queue de rotule de son logement. Ceci afin d'éviter tout risque de desserrage de l'axe d'articulation élastique arrêté sur le bras.

• Déposer les transmissions.
• Mettre en place la traverse (4) en interposant une manille en (10) afin d'améliorer l'alignement de l'appareil (fig. B. V.3).
• Déposer la cale élastique support boîte de vitesse (11) (fig. B. V. 4).
• A l'aide de la vis de manoeuvre de la traverse de soutien moteur (4), incliner le groupe motopropulseur (fig. B. V. 3).
• Déposer.

les fixations (12) du support de boîte de vitesses (fig. B. V. 4). - les vis de fixation du carter d'embrayage.

Note. - Ne pas mettre en contact la poulie de l'alternateur avec le longeron.

• Mettre en place la chandelle hydraulique de support boîte.
• Déposer les vis de fixation du carter d'embrayage.
• Dégager le carter d'embrayage de ses goupilles de centrage et déposer la boîte de vitesse.

Note. - Lors du remontage, il convient de remplacer systématique:

• les joints des bouchons de vidange et de replissage de la boîte de vitesses,
• les écrous autofreinés
• remplacer les joints à lèvres de sortie de point à l'aide des tampons après avoir garni de graisse l'intervalle entre les lèvres.

(Fig. B. V.3)

Attention. S'assurer de la présence des goujons de contrepoids de la boîte de vitesses sur le moteur. - Reposer la boîte de vitesses. - Serrer les vis de fixation (12) (voir « Caractéristiques »). - Reposer le support de la boîte de vitesses (fig. B. V. 4). - Mettre en place le groupe motopropulseur à l'aide de la traverse (4) (fig. B. V. 3). - Reposer, puis serrer la cale élastique support boîte de vitesses (voir « Caractéristiques »): - les vis (13) (fig. B. V. 5). - l'écrou (14) - Déposer la traverse de soutien (4) (fig B. V. 3). - Réfixer les faisceaux, raccords et câbles attenants à la boîte de vitesses. - Reposer les transmissions. - Accoupler les rotules de pivots en s'assurant du bon positionnement des protecteurs de rotules. Note. - Lors de cette opération, tirer le bras sans excès vers le bas de manière à permettre le dégagement de la queue de rotule de son logement. Ceci afin d'éviter tout risque de desserrage de l'axe d'articulation élastique arrêté sur le bras. - Serrer l'écrou (voir « Caractéristiques »). - Reposer la biellette (6) anticouple de support moteur inférieur (fig. B. V. 1).

(Fig. B. V.4) (Fig. B. V.5)

• Serrer les écrous au couple (voir « Caractéristiques »).
• Accoupler les trois biellettes de commande de boîte de vitesse.

Nota. - Monter la biellette sur la rotule en bout de levier de sélection.

• Reposer le démarreur.
• Serrer les écrous de transmissions puis les freiner.
• Contrôler la garde d'embrayage et la régler si nécessaire.
• Remplir et faire le niveau de la boîte de vitesses (voir « Caractéristiques »).
• Reposer
• la batterie,
• le filtre à air.
• Descendre le véhicule des chandelles.

Démontage

Note. - L'arbre primaire est monobloc avec les quatre premiers rapports avant et la marche arrière et place à l'intérieur du carter aluminium principal. - Le pignon de est situé à l'extérieur en porte à faux. L'utilisation de « Bécassines » (sorte de circlips) fixe et positionne les roulements. - Fixer la boîte sur le support d'atelier. - Déposer les trois vis de fixation du couvercle arrêté (ou de pignonnerie de 5'). - Déposer le couvercle.

Fig. B. V.6

(Fig. B. V. 2)

• Chasser la goupille de la fourchette de
• En appuyant sur la fourchette, engager le rapport.
• Desserrer l'écrou d'arbre secondaire.
• Ramener les commandes de vitesses au point mort.
• Déposer l'écrou et la rondelle
• Déposer le synchronisé avec sa fourchette.

Attention. - Ne pas séparer le manchon synchronisé de son moyen pour éviter l'éjection des billes et ressorts.

(Fig. B. V. 8)

(Fig. B. V.9)

(Fig. B. V.10)

• Déposer (fig. B. V. 6):
• le pignon récepteur de (5) avec la bague de synchronisation (6).
• la cage à aiguilles (7).
• la bague entretoise (8),
• la rondelle entretoise (9),
• le jonc (10)
• la rondelle élastique (11).
• A l'aide d'un extracteur à 3 branches, déposer le pignon de l'arbre primaire.

• Dégager les deux gros circlips d'arrêt (1) et (2) des roulements d'arbres primaire et secondaire (fig. B. V. 7).
• Déposer les 4 vis de fixation de part et d'autre des roulements.
• Déposer les 16 vis du pourtour du carter de boîte et dégager le carter vers le haut. Tirer l'axe (3) et dégager la bague entraineuse (4) et déposer le pignon baladeur de marche arrière (5) (fig. B. V.8).
• Retirer l'axe de la fourchette de marche arrière et appuyer légèrement sur la fourchette pour libérer l'axe.
• Déposer la fourchette de marche arrière
• Chasser la goupille du doigt de passage

Note. - Manœuvrer le sélecteur de la boite pour dégager la goupille du sélecteur secondaire (fig. B. V. 9). - Récupérer la goupille. - Dégager l'axe (1) en le tirant vers l'extérieur de la boite. - Récupérer le joint caoutchouc (2) (fig B. V. 10). - Déposer le ressort de rappel de sélection (3) et récupérer les deux coupelles plastique (4) (fig. B. V. 11). - Amener la clé d'interverrouillage (5) et le doigt de passage (6) vers la droite (fig. B. V. 12). - Déposer l'ensemble : arbres primaire et secondaire ainsi que les fourchettes et axes. - Décoller la plaque intermédiaire et la déposer.

(Fig. B. V.11)

• Déposer le doigt de verrouillage de la fourchette de marche arrêté et son ressort.
• Déposer le différentiel.

CARTER d'embrayage

• Chasser la goupille de l'axe de sélection.
• Déposer le levier de sélection, l'axe de sélection. -Extraire le joint à lèvre.
• Chasser le joint et retirer les goupilles élastiques de centrage.
• Chasser la cage extérieure (1) du roulement de pont droit (fig. B. V. 13).

Note. - Chasser la cage progressivement par les encoches pratiquées dans le carter. - Déposer le guide de butée d'embranchement.

CARTER De boite de vitesses

• Chasser le joint sur le carter de boîte de vitesses.
• Chasser la cage extérieure (3) du roulement de pont gauche (fig. B. V. 14).

Note. - Chasser la cage progressivement par les encoches pratiquées dans le carter.

(Fig. B. V. 12)

(Fig. B. V.13)

Démontage de l'arbre primaire

• Déposer le jonc d’arrêt et la rondelle élastique.
• Chasser à la pression le roulement arrêté à l'aide d'une collerette.
• Chasser à la pression le roulement avant à l'aide d'une collerette.

Nota. - La dépose des roulements implique leur déterioration. Ils ne doivent donc pas être réutilisés. - Ce sont les seules opérations réalisables sur l'arbre primaire.

Demontage de l'arbre secondaire

• Déposer le circuit et sa rondelle élastique.
• Chasser à la presse le roulement à billes (3) (fig. B. V. 15).

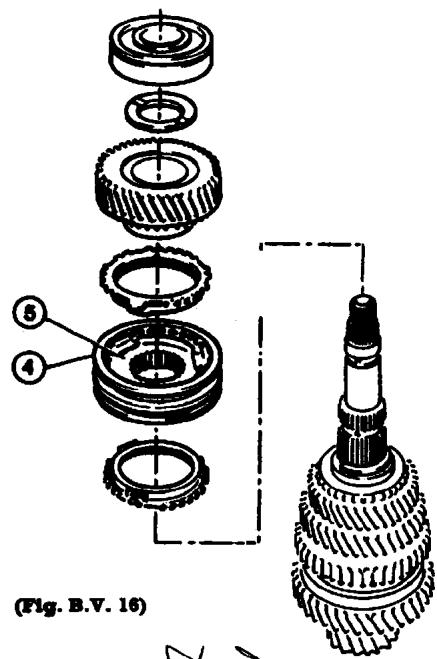

• Déposer la pignonnerie et la synchronisation accessibles (fig. B. V. 16).

Note. - Ne pas séparer le manchon synchronisér (4) et son moyeu (5) pour éviter l'éjection des billes et ressorts. - A l'aide de l'outil 0317 P., chasser le segment d'arrêt (6) (fig. B. V. 17). - Déposer le reste de la pignonnerie et la synchronisation. - Chasser à la pressé le roulement avant de l'arbre secondaire (fig. B. V. 18).

(Fig. B. V.14)

(Fig. B. V.15)

(Fig. B. V.17)

(Fig. B. V.18)

Contrôle

• Vérifier attentivement que les cannelures des deux arbres (primaire et secondaire) ne présentent aucune détérioration visible, ni trace d'usure (pignons d'arbre primaire ou pignon d'attaque de différentiel sur arbre secondaire).

Démontage du différentiel

• Déposer le joint d'arrêt de l'axe des satellites.
• Chasser l'axe des satellites.
• Faire tourner les planétaires pour extraire les satellites.
• Récupérer ensuite les planétaires pour extraire les satellites.
• Récupérer ensuite les planétaires et la rondelle « coquille »
• Déposer le pignon nylon de prise de tachymètre.
• À l'aide de l'outil 0317 JZ, extraire la bague intérieure des roulements coniques de différentiel (fig. B. V. 19).

(Fig. B. V.19)

(Fig. B. V.20)

Note. - Veiller à l'apparition des bagues extérieures avec les cages de roulements si celles-ci doivent être réutilisées.

Remontage du différentiel

• À l'aide d'une presse et de l'outil 0317 D, emmancher les bagues internes des roulements coniques neufs sur le bôtier de différentiel (fig. B. V. 20).
• Reposer une vis d'entraînement du pigeon tachymétrique neuve.
• Reposer la rondelle « coquille » neue avec la collerette (a) orientée vers la vis (1) (fig. B. V. 21).
• Engager les deux planétaires et les doivent à leur place dans le boîtier de différentiel.
• Engager les satellites et, en réalisant 1/4 de tour, stopper l'ensemble de manière à pouvoir engager l'axe des satellites (5) (fig. B. V. 22).
• Engager l'axe des satellites (5) et l'arrêter à l'aide du jonc d'arrêt (6) (fig. B. V. 22).

L'arbre primaire

• À l'aide d'une presse, emmancher un roulement neuf sur l'arbre primaire à l'aide d'un tube 0317F et orienter la gorge A vers le haut (fig. B. V. 23).
• Reposer le roulement neuf (sur l'autre bout) de l'arbre primaire à l'aide de l'outil 0317 F (fig. B. V.24).

(Fig. B. V.21)

(Fig. B. V.22)

• Reposer une rondelle élastique (1) neuve et un jonc (2) neuf.
• Frapper sur l'outil 0305 P pour amener le jonc dans sa gorge (fig. B. V. 25).

(Fig. B. V.23)

(Fig. B. V.25)

• Resserrez le joint au fond de la gorge.

Remontage de l'arbre seconddaire

• À l'aide du mandrin 0317 E, équipez de la rondelle d'appui 0317 Q, emmanchez un roulement neuf à la presse, jusqu'en butée de pignon d'attaque de différentiel (fig. B. V. 26). Note. - Ne pas prendre appui sur l'embout de graissage plastique (2).
• Reposer le circlip d'arrêt (3) du roulement sur l'arbre secondaire (fig. B. V. 27). Note. - S'assurer de sa bonne position et de son parfait maintien en l'arbre.
• En les lubrifiant, engager l'ensemble des pignons et synchros, après avoir vérifié l'orientation des bagues de synchro et la constitution de chacun d'eux (fig. B. V. 28).

(Fig. B. V.28)

(Fig. B. V. 27)

Note. - Engager les synchros avec les gorges droites de logement de fourchette orientées:

• vers le bas pour le synchro de 1^n / 2^n (4),
• vers le haut pour le synchro de 3° / 4° (5).
• Placer les ergots (a) des bagues de synchro sur les basculeurs (b) des synchros (fig. B. V. 28).
• À l'aide d'une presse, engager un roulement neuf (1) avec sa gorge (2) orientée vers le haut, en bout d'arbre secondaire, à l'aide de l'outil 0317 B (fig. B. V. 29).

Note. - Ne pas prendre appui sur l'embout de graissage plastique (2) (fig. B. V. 29).

Note. - Ne pas dépasser 2 tonnes en butée.

• Réposer une rondelle élastique neuve, un circlip neuf.
• Fraper sur l'outil 0319 F pour amener le circlip dans sa gorge (fig. B. V. 30).
• Resserrer le circlip au fond de la gorge.

CARTER De boite de vitesses

• Remettre la cage extérieure du roulement de pont gauche.

(Fig. B. V.28)

CARTER d'embrayage

• Reposer un guide de butée d'embrayage avec un joint d'arbre primaire neuf.
• Enduire le filetage des trois vis d'une pâte d'étanchéité au silicone. Huiler la lèvre du joint.
• Reposer la cage extérieure du roulement.
• Reposer les goupilles élastiques de centrage de plaque intermédiaire et du carter de boîte de vitesses.
• Reposer le joint à lèvre (1) neuf, l'axe de sélection (2) huilé et le levier de sélection (3) (fig. B. V. 31). - Fixer le levier de sélection avec une goupille pleine cannelée neuve.

Note. - Le levier de sélection et son axe sont percés ensemble. Leur appariement doit être.

• Reposer le différentiel.
• Reposer le ressort et son doigt de verrouillage de la fourchette de marche arrêté.

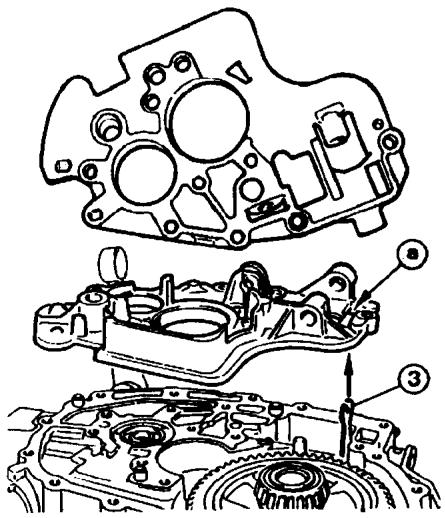

• Reposer la plaque intermédiaire.

Important : Enduire la surface en contact avec le carter d'embrayage de colle Lociite Autoform 549. - Le carter d'embrayage et la plaque intermédiaire usinées ensemble, sont assemblées. Note : Engager la fourche de sélecteur (3) dans le passage (a) de la plaque intermédiaire (fig. B. V. 31). Enduire le filetage des vis avec du Locité Frenetanch et les serrer à 5 daN.m. - Assembler l'axe et la fourchette de 1ère/2ème avec le creux de 3ème/4ème (5) (fig. B. V. 32). - Engager les fourchettes sur les manchons de synchros. - Accoupler l'arbre secondaire avec l'arbre primaire. - Engager l'ensemble dans le carter. - Engager le doigt de passage dans la clé d'interverrouillage. - Placer simultanément la branche (a) dans les noix d'axes de fourchettes et l'armature (b) dans la fourchette d'axe de sélection (fig. B. V. 33). - Placer les deux coupelles plastique sur le ressort de sélection et les positionner en place. - Engager le joint caoutchouc sur l'axe de passage.

(Fig. B. V.31) (Fig. B. V.32)

• Engager l'axe de passage jusqu'à l'alignement de son perçage avec celui du doigt de passage. - Fixer le doigt avec une goupille pleine cannelée neu.

Important. - Le doigt de passage et l'axe sont perçés ensemble. Leur appariement doit être maintenu. - Engager la fourchette de marche arrêtée dans la chape. - Appuyer légèrement sur la fourchette et engager son axe jusqu'en butée. - Placer le pignon de renvoi de marche arrière et son axe en veillant à la bonne rotation du pignon.

Important. - Faire tourner l'axe sur lui-même jusqu'à ce que l'ergot tombe dans son logement. - Placer l'entretoise sur l'axe de pignon de renvoi de marche arrière. Enduire les surfaces de contact entre carter de boîte et carter d'embrayage de pâte d'étanchéité au silicone.

Note. - Veiller à la présence et au bon positionnement des pieds de centrage. - Reposer le carter de boîte de vitesses.

Important. - Veiller à la bonne mise en place du joint caoutchouc.

-Relever le levier d'axe de fourchette. - Serrer les vis à 1,75 daN. m. - Poser les deux circlips de maintien des roulements arrière des arbres primaire et secondaire.

Note. - Les chanfreins orientés vers le haut. - Poser systématiquement des vis de maintien neuves et les serrer à 1,75 daN. m.

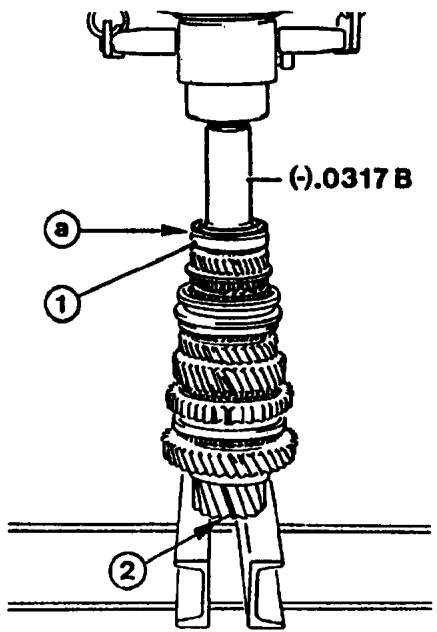

• Reposer à la presse à l'aide du chasse 0317 B le pignon sur l'arbre primaire.
• Reposer une rondelle élastique et un jonc d'arrêt neuf en bout d'arbre primaire (fig. B. V. 6).

(Fig. B. V.33)

• Frapper sur la chasse 0306 P' pour amener le jonc dans sa gorge et le resserrer à l'aide d'une pince.
• Reposer (fig. B. V. 6)
• la rondelle entretoise (9).
• la bague entretoise (8),
• la cage à aiguilles (7)
• le pignon de (5).
• la bague de synchronisation (6).
• Reposer (fig. B. V. 33 bis):
• le synchroniseur de et sa fourchette, -la rondelle d'arrêt,
• l'ecrou
• Engager la marche arrière et la. - Serrer l'écrou (14) d'arbre seconde à 13,75 daN.m.
• Reserrer légerement, si nécessaire, pour faire coïncider la patte de la rondelle et une encoche de l'écrou. -Ramenerlacommandaue point mort.
• Freiner l'écrou en relevant la pâtte de la rondelle en regard d'une encoche de l'écrou. -Fixer la fourchette de avec une goupille élastique neuve.

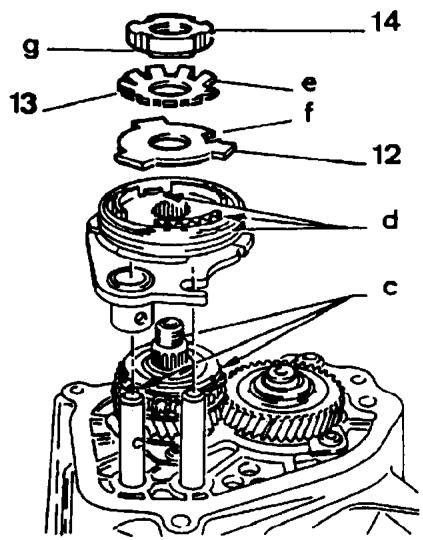

B. v. 4 et 5

• Reposer le couvercle en tôle. Important. - Ne pas huiler le joint caoutchouc.

(Fig. B. V. 33 bin) (Fig. B. V. 34)

• Serrer les vis à 1,75 daN.m. Graisser le guide de butée, les cannelures de l'arbre primaire avec de la graisse Molykote BR2 Plus.
• Reposer la butée d'embrayage. - Huiler et placer le joint torique neuf du pignon tachymétrique.
• Reposser avec l'outil 0317 8 le joint à lèvre 6 neuf et le huiler (fig. B. V. 34).
• Reposer avec l'outil 0317 G le joint à lèvre 1 neuf et le huileur (fig. B. V. 35).
• Reposer avec l'outil 0317 le joint à lèvre (6) neuf et le huileur (fig. B. V. 34).
• Reposer avec l'outil 0317 le joint à lèvre (6) neuf et le huile (fig. B. V. 35).
• Mettre en place la butée et la fourchette d'embrayage.
• Procéder à la répose de la boite de vitesses. Se référer au paragraphe « Dépose-poste de la boite de vitesses »
• Vérifier le bon serrage des bouchons de vidange.
• Effectuer le plein d'huile (voir « Caractéristiques »).

(Fig. B. V.35)

• Identification des éléments d'un synchronisateur classique

(Fig. B. V. 36) 1. manchon 2. moyeu 3. bille 4. ressort 5. doigt

Révision des synchroniseurs

Nota. - Au cas où s'imposerait la révision des synchros, tenir compte des points suivants.

Identification

• Le moyeu, les doigts, les sièges de billes et les ressorts sont spécifiques à ce type de synchroniseur.
• Un synchroniseur de 1^re / 2^e à armement neutre est interchangeable avec un synchroniseur classique dont le manchon possède un repère circulaire (A) sur la face dentée (fig. B. V.38). Note. - Le manchon et le moyeu du synchroniseur ne sont pas dissociables.

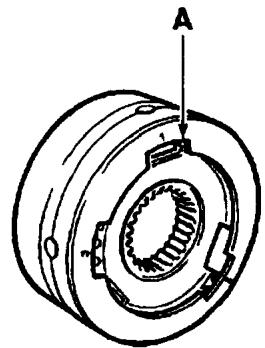

Remontage synchroniseur 1^ / 2^ à armement NEUTRE

Outillage spécial (fig B. V. 39) 1. bague d'assemblage synchroniseur (-).0317AA 2. tampon (-).0313L Remontage - Respecter les repères effectués au démontage. - Positionner le moyen dans l'outil (1) un enbretement (A) en regard du trou n° 1 (fig. B. V. 40). - Mettre en place (fig. B. V. 41)

- le ressort, - le siège de bille. - À l'aide d'un chasse-goupille, appuyer sur le siège bille. Identification des éléments d'un synchroniseur de 1^n / 2^n arme neutre

6. manchon 1. moyeu 8. bille 9. doigt 10. siège de bille 11. ressort

(Fig. B. V. 37)

-Mettre en place le doigt (fig. B. V.42). - Introduire la bille dans le trou (fig. B. V.43). - Appuyer sur la bille à l'aide du chasse-goupille.

(Fig. B. V.38)

(Fig. B. V.39)

(Fig. B. V.40) (Fig. B. V.41)

• le manchon face denture sur l'établi,
• l'ensemble moyeu outil sur le manchon en respectant les repères effectués au démontage.
• Tourner le moyeu dans l'outil :
• pour maintenir en place le dispositif d'armement.
• pour mettre en regard le deuxième embrement (B) face au trou n°2
• Effectuer la mise en place des deux autres dispositifs. Impératif : Respecter l'ordre déterminé par les nombres gravés sur l'outil (1) (fig. B. V.42). - Poser:

(Fig. B. V.42)

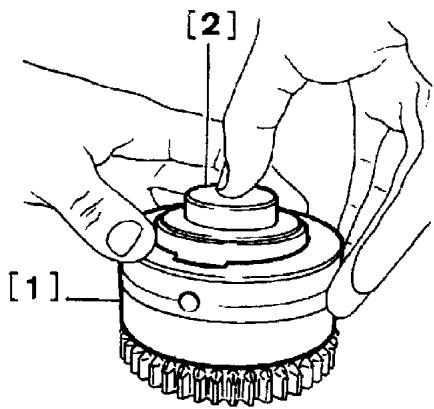

• En maintenant l'outil (1) sur le manchon, engager le moyeu à l'aide de l'outil (2) (fig. B. V. 44).
• Déposer l'outillage.

Commande des vitesses

L'implantation du circuit de commande des vitesses a été simplifiée par l'absence de berceau et la direction haute.

Identification et réglage des biellettes de commande (fig. B. V. 45).

N°	Identification	Réglage
1	Passage	331 mm
2	Sélection	186 mm
3	Réaction

Nota. Rotule pleine et logement de rotule section carrée pour 106 tous types (sauf XSi) jusqu'au n° de série 50030211. Rotule à méplats et logement de rotule avec bague téflonée à partir de ce même n° de série.

• Les pièces ne sont pas interchangeables séparément.

L'ensemble barre de commande de vitesses et renvoi de commande du nouveau montage peut être monté sur des véhicules antérieurs, notamment en cas de difficultés persistantes du passage de vitesses.

(Fig. B. V.43)

(Fig. B. V.44) (Fig. B. V.45)

Spécifications générales

• La longueur des arbres de roues est différente selon qu'il s'agit du côté droit ou gauche. Type du joint cote B. V. GI
• Type du joint côté roue GE

• Écrou de moyeu 26
• Rotule inférieure 5
• Écrou de roue 8,5

DEPOSE

• Véhicule au sol ou sur pont élévateur.
• Serrer le frein à main.
• Déposer l'enjoliveur de roue.
• Déposer l'écrou de transmission du côté intéressant (fig. TRANS. 1).
• Vidanger l'huile de boîte de vitesses (fig. TRANS. 2).
• Placer l'avant du véhicule sur chandelles.
• Démonter les vis de maintien des queues de rotules inférieures de pivots.

Attention. - Ne pas ouvrir la pince des queues de rotules avec un outil métallique. - Dégager les queues de rotules des pivots. - Récupérer les protecteurs de rotules. Placer un chiffon sur les rotules pour protéger les soufflets de transmission. - Desserrer les écrous (3) (fig. TRANS. 3). Orienter les têtes des vis asymétriques d'un demi-tour par rapport à leur position initiale. - Dégager l'arbre de roue.

(Fig. TRANS. 1)

(Fig. TRANS. 2)

• Placer un joint neuf suffe dans la sortie de pont intéressée (fig. TRANS. 4).

Nota. - Garnir de graisse l'intervalle entre les deux lèvres du joint.

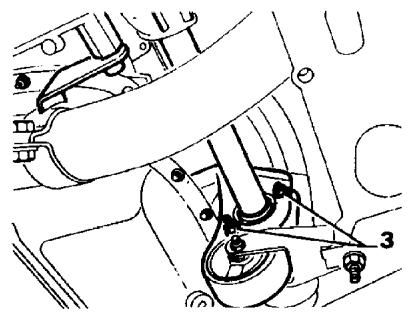

Chbe drolt

• Mettre en place le protecteur dans le joint (fourni avec celui-ci).
• Engager la transmission droite dans le pont.
• Serrer les boulons de fixation du roulement de palier intermédiaire au couple de 1,75 daN.m.
• Dégager le protecteur de joint de point (fig. TRAN. S.5).

- La reprise s'effectue dans l'ordre inverse de la dépose. - Mettre en place les protecteurs de rotule. - Engager la queue de rotule dans son logement.

(Fig. TRANS. 3) (Fig. TRANS. 4)

• Mettre en place le boulon de fixation de la queue de rotule puis serrer.
• Serrer l'écrou de transmission puis le freiner.
• Faire le niveau d'huile de la B. V.

Joint GI côte pont

• Protégez la portée (A) du joint de sortie de point par un enrubannage adhésif (fig. TRANS.6).
• Serrer modérément à l'étau la transmission par le capot tôle en utilisant la paire de véss [2].
• Desserrrer le capot tôlé avec précaution.

(Fig. TRANS. 5)

(Fig. TRANS. 6)

• Serrer dans l'étui muni de mordilles, la transmission par l'arbre de liaison.
• Dégager le capot tôlé.
• Déposer (fig. TRANS. 7):
• la tulipe (11);
• leressort (5);
• la coupelle (4).
• Maintenir les galets du tripode (12) sur leur tourillon à l'aide d'un élastique ou d'un enrubannage adhésif.
• Déposer le circlip de maintien (3) du tripodode (12).
• Repérer sur une cannelure, la position du tripodode (12) par rapport à l'arbre (3).

Attention. - Ce repérage est indispensable afin de garantir, au remontage, l'alignement correct du tripodode du joint GI (côté pont) avec ceux du tripode du joint GE (côté roue).

(Fig. TRANS. 2)

• Déposer le tripode (12) à l'aide de l'extracteur universel [3] (fig. TRANS. 8).
• Déposer, en le coupant, le collier de maintien du soufflet caoutchouc.
• Déposer l'ensemble capot tôlé/soufflet caoutchouc.
• Contrôler l'état du tripode, côte galets et côte tulipe.
• À l'aide des éléments fournis dans le kit de réparation, procédez comme suit pour le remontage.
• Passer le collier (1) sur l'arbre (fig. TRANS. 9).
• Mettre en place l'ensemble capot tôlé/soufflet caoutchouc (2).
• Reposer le tripode (12) en respectant l'alignement des repères.

(Fig. TRANS. 8)

• Retirer l'élastique ou l'enrubannage adhésif de maintien des galets du trépied (12) sur leur tourillon.
• Reposer le circlips (3) (fig. TRANS. 7).
• Remplir le capot tôle/soufflet caoutchouc de graisse à l'aide des doses prévues.

Nota. - Répartir la graisse sur tout le tripode.

• Reposer (fig. TRANS. 7): - le joint torique dans la gorge de la tulipe;
• la coupelle (4)
• leressort (5).
• Emboiter la tulipe dans le capot tôlé jusqu'à ce qu'elle soit en contact avec la frettte de maintien du soufflet caoutchouc.
• Immobiliser le capot tôlé en rabattant la tôlé en quatre points opposés (B) (fig. TRANS. 10).
• Sertir définitivement le capot en le plaçant sur un tas en bois, et en frappant par petits coups glissés de la périphérie vers le centre.

(Fig. TRANS. 9)

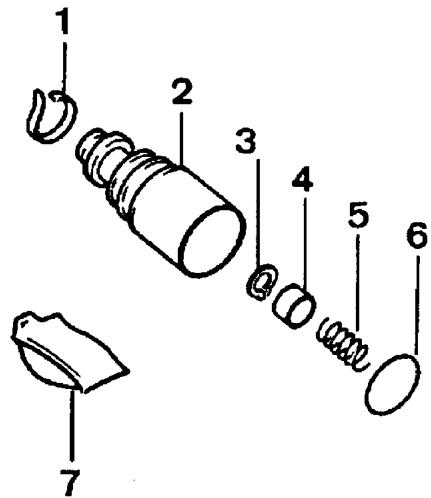

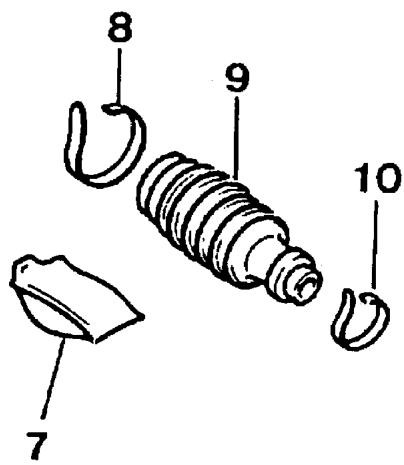

Composition des KITS réparation de transmissions

Joint GI (côte pont) : 1 : Collier. -2 : Capot tôlé/soufflet caoutchouc. -3 : Circlips.

-4: Coupelle d'appui. -5: Ressort de rattrapage de jeu. -6: Joint torique. -7:

Sachets doses de graisse. - Joint GE (côte roue): 7: Sachets doses de graisse. - 8:

Collier. -9: Soufflet caoutchouc. -10: Collier.

Attention. - Éviter tout choc sur la portée du joint d'étanchéité. - Introduire une tige de laiton à bout arrondi sous les lèvres du soufflet caoutchouc afin d'évacuer l'air en excédent. - Reposer et serrer le collier de maintien (1) à l'aide de la pince à collier [1] (fig. TRANS. 11). - Retirer la protection par enrubannage adhésif de la portée (A) du joint de sortie de pont.

Nota. Seul le soufflet est démontable. Déposer en premier lieu le joint GI côté pont, avant d'intervenir côté roue. - Couper les 2 colliers de maintien du soufflet sur l'arbre et sur le joint GE. - Extraire le soufflet par l'arrière après dépose du joint GI côté pont. - Reposer le soufflet neuf avec précaution. Bourrer le joint GE avec la dose de graisse fournie dans le kit de réparation.

• Reposer des colliers neufs à l'aide de la pince [1] comme pour le joint GI (fig. TRANS. 11).

(Fig. TRANS. 10)

Nota. - Ne servir les colliers qu'après avoir évacué l'air en surplus en intercalant une tige de laiton entre l'arbre et le joint, comme pour le joint GI.

(Fig. TRANS. 11)

Spécifications générales

• Suspension avant par ressorts hélicoidaux et amortisseurs télescopiques double effet de type MacPherson.
• Train avant pseudo MacPherson avec berceau intégré à la carrosserie.
• Les bras inférieurs en fonte GS ou acier forgé suivant les modèles possèdent deux points d'articulation côte carrosserie par silent-bloc et une rotule à queue cylindrique côte pivot.

Niveau vécicule	I	II	III	Sport
Triangle	Fonte GS			Acier forgé
Ø extérieur roulement (mm)	66		72
Hauteur butée d'attaque (mm)	66			90

Niveau 1

• Motorisations: TU 9 - TU 1 - TU 1M : - reprises peinture des ressorts :
• sans réfrigération 2x. jaune - 1x. blanc
• avec réfrigération 2x. jaune -1x. rouge
• sans barre antidévers.
• identification amortisseurs tige d'amortisseur avec partie supérieure conique

Niveau 2

• repères peinture des ressorts :
• sans réfrigération 3x. gris
• avec réfrigération 3x. bleu
• identification amortisseurs tige d'amortisseur avec partie supérieure conique

repères peinture des ressorts: - sans réfrigération 2x. blanc - 1x. vert - avec réfrigération 4x. vert - Ø barre antidévers (mm) 21 - identification amortisseurs tige d'amortisseur avec épaulement

Niveau 3

• repères peinture des ressorts : sans réfrigération 4x. vert
• avec réfrigération 2x. blanc -1x. rouge
• identification amortisseurs tige d'amortisseur avec épaulement

Niveau sport

• Motorisations: TU3F. J:
• repères peinture des ressorts : - tous types 2x vert - lx rouge
• identification amortisseurs tige d'amortisseur avec épaulement

Barre antidévers avant

• Niveau 1 motorisations TU 1 - TU 9 - TU 1M sans
• Niveau 2 motorisations TU 1 - TU 9 - TU 1M 19
• Niveau 2 motorisations TU 3.2 - TU 3M 21
• Niveau 3 motorisations TU 3.2 - TU 3M 21
• Niveau Sport motorisations TU 3F J, Ø (mm) 20

• Fixation supérieure de suspension AV. sur caisse 2
• Palier de barre antidévers AV. sur caisse 5,5
• Palier de barre antidévers AV. sur bras 2,5 - Fixation bras AV. sur pivot 5 - Fixation écrou de cartouche d'amortisseur sur pivot 15
• Écrou de fixation de tige d'amortisseur AV. 6
• Écrou de transmission 26
• Fixation supérieure de suspension AV. sur caisse 2
• Fixation bras AV. sur pivot 5
• Fixation AV. de bras sur caisse 8,5 Fixation articulation AR. de bras sur caisse 4 Axe d'articulation AR. sur bras 7
• Palier de barre antidérive AV. sur caisse 5,5
• Palier de barre antidévers AV. sur bras 2,5 Fixations supérieure et inférieure de biellette de barre antidévers AV. 3 Fixation étrier de frein AV. sur pivot:
• vis M12 12
• vis M8 3

À partir du numéro de série 50265609, montage de supports d'amortisseurs avant à trois fixations.

Note. - Un certain nombre de véhicules antérieurs au numéro de série peuvent également être équipés de nouveaux supports.

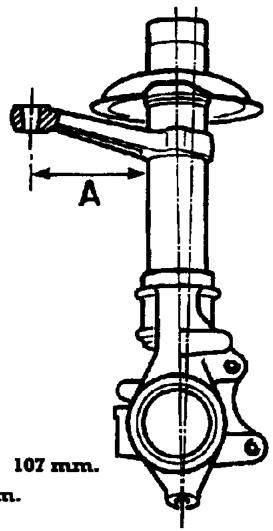

Direction conventionnelle: A = 107mm

Direction assistée: A = 100mm

POSITIONNEMENT SUPÉRIEUR (ancien montage)

POSITIONNEMENT SUPÉRIEUR (nouveau montage) Direction conventionnelle

Direction assistée

DEPOSE

-- Débloquer les écrous de roue. - Lever et caler le véhicule, roues avant pendantes. - Déposer la roue.

Note. - Ne jamais freiner pour effectuer le desserage. Il y a risque de cisailllement de la vis de fixation du disque de frein sur le moyeu. - Immobiliser en rotation le moyeu à l'aide de l'outil (1) (fig. SUSP. AV. 1). - Desserrer l'écrou de transmission. - Dégrafer la barre antidévers du bras ou de l'élément de suspension. - Déposer le boulon de fixation (4) du bras inférieur sur le pivot (fig. SUSP. AV. 2). - Dégager la rotule de pivot (5).

Note. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à juste permettre d'engager la queue de rotule dans son logement, ceci afin d'éviter tout risque de détérioration de la qualité du serrage de l'axe d'articulation élastique arrêté sur le bras. Dégager les plaquettes et l'étrier de frein et suspendre ce dernier dans le passage de roue.

Note. - Insérer une cale de bois entre le piston et l'étrier de frein.

• Déposer l'écrou de rotule de direction
• Désaccoupler la rotule de direction à l'aide de l'extracteur.
• Dégager la transmission du moyeu.
• Déposer les écrous de fixation supérieure sur caisse de l'objet de suspension.
• Déposer l'ensemble moyeu-roulement de suspension.

• Engager l'ensemble moyeu-élément de suspension dans le passage de roue.

(Fig. SUSP. XV.1)

• Serrer les écrous de fixation supérieure de l'objet de suspension sur caisse (Voir « Caractéristiques »).
• Engager la transmission dans le moyeu.
• Remettre en place la rotule de direction.
• Mettre un écrou (6) neuf et le serrer.
• Reposer ensuite l'étrier et les plaquettes de frein.
• Remettre en place la rotule de pivot (6) sans oublier le protecteur de rotule.

Note. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à justement permettre d'engager la queue de rotule dans son logement, ceci afin d'éviter tout risque de détérioration de la qualité de serrage de l'axe d'articulation élastique arrêté sur le bras.

-Mettre en place la vis de fixation de la rotule munie d'un écrou neuf (4) (fig. SUSP. AV.2).

• Serrage.

Nota. (suivant les modèles) - Reposer le palier de barre antidévers avant sur le bras et le serrer. - Reposser la biellette de barre antidévers avant sur l'objet de suspension et serrer sa fixation (voir « Caractéristiques »). - Mettre en place un écrou de transmission neuf. - Immobiliser en rotation le moyeu à l'aide de l'outil (1) (fig. SUSP. AV. 1). - Serrer l'écrou de transmission et le freiner.

(Fig. SUSP. AV. 2)

(Fig. SUSP. AV. 3)

• Ne jamais freiner pour effectuer ce serrage de l'écrou, car il y a risque de cisailllement de la vis de fixation du disque de frein sur le moyeu.
• Reposer et serrer la roue.
• Replacer le véhicule sur le sol.

DEPOSE

-La cartouche d'amortisseur AV se dépose par l'orifice du passage de roue. - Déposer

• les deux écrous (4) (fig. SUSP. AV. 3),
• l'écrou de tige d'amortisseur (5) en arrêtant en rotation celle-ci avec l'embout Torx 40 (3)
• la coupelle limiteur de détente (6).

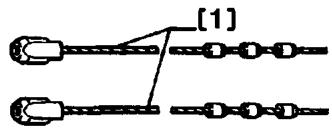

• Par l'intérieur du passage de roue, mettre en place les câbles (1).
• Faire passer les câbles (1) par l'intérieur du ressort (fig. SUSP. AV. 4) jusqu'aux boutonnières du pied de ressort. Not. - Il faut utiliser le trou (8) situé vers l'intérieur du véhicule, afin que le reassert reste bien centré (fig. SUSP. AV. 5).
• Remonter le grain supérieur du câble dans la coupelle supérieure du dessort.

(Fig. SUSP. AV. 4)

(Fig. SUSP. AV. 5)

• Tourner d'un quart de tour le câble et le tirer vers le bas.
• Engager les câbles dans les boutonnières (T) (fig. SUSP. AV. 6).
• Verrouiller à l'aide de la vis 5 mm (9).
• Lever l'avant du véhicule pour permettre la roue pendante.
• Le support supérieur se désaccouple de la tige d'amortisseur. - Mettre en place une chandelle.

Note. - Vérifier que les grains des câbles (1) sont bien en place sur la coupelle supérieure. Tirer ceux-ci vers le bas, la forme carrée du grain doit être nettement visible. - Aider au besoin la descente de l'élément de suspension. - Déposer par l'intérieur du passage de roue (fig. SUSP. AV.7):

• le support supérieur (10),
• la coupelle limiteur d'attaque (11),
• la butée à billes (12).
• Déposer par l'orifice du passage de roue, le protecteur caoutchouc.
• Déposer
• la bague d'appui suivant modèle, -la butée d'attaque,
• l'entretoise plastique de la butée d'attaque.
• Retirer la chandelle.
• Baisser le véhicule pour permettre à la tige d'amortisseur de sortir. Nota. - Tirer la tige d'amortisseur vers le haut à l'aide d'un tournevis Torx 40 légèrement de biais (3) (fig. SUSP. AV. 4).
• Mettre en place sur la tige d'amortisseur clé à ergot (2).
• Monter et serrer l'écrou.
• Desserrer complètement l'écrou de fermeter de l'amortisseur à l'aide de la clé à ergot (2). Sortir par le haut l'ensemble cartouche et clé à ergot (2).
• Désaccoupler la cartouche d'amortisseur.

• Préparer l'assemblage :
• amortisseur neuf,
• écrou de fermeture,
• clé à ergot,
• écrou de tige serré.

(Fig. SUSP. AV.6)

Impératif. - Sur un véhicule à suspension renforcée, la présence de graisse dans le corps d'amortisseur est nécessaire. Réintroduire au besoin la graisse prélevée au démontage.

-Monter l'ensemble amortisseur clé à ergot (2). - Serrage. - Déposer la clé à ergot (2).

Note. - Nettoyer les débordements éventuels de GRAISSER sur la coupelle inférieure (suspension renforcée).

• Lever le véhicule pour permettre la roue pendant.
• Remonter dans l'ordre inverse du démontage.
• Réinstaller, sur la tige d'amortisseur, l'empilage suivant (voir encadré):

(Fig. SUSP. AV.1)

• l'entretoise plastique de la butée d'attaque (17).
• la butée d'attaque (15),
• la bague d'appui (14),
• le protecteur caoutchouc (13),
• la butée à billes (12),
• la coupelle limiteur d'attaque (11),
• le support supérieur (10),
• La coupelle limiteur de détente (6). Monter un écrou neuf sur la tige d'amortisseur (5). Baisser progressivement le véhicule. Engager le support supérieur sur le passage de roue. Monter les écrous du support supérieur. Serrage. Maintenir la tige d'amortisseur à l'aide de l'embout Torx 40. Serrer l'écrou de la tige d'amortisseur à 8 daN.m. Déposer les câbles.

DEPOSE

• Déposer l'amortisseur complet (voir chapitre « Suspension avant »).
• Élément porteur à l'étau en utilisant l'outil (3) (Voir fig. SUSP. AV. 8).
• Déposer
• l'écrou de tige d'amortisseur (4) en arrêtant sa rotation avec l'embout Torx 40 (2) (fig. SUSP. AV. 8),
• le support supérieur,
• le ressort avec le compresseur,
• l'ensemble : bague d'appui, protecteur, butée d'attaque, entretoise plastique de la butée d'attaque. Monter (fig. SUSP. AV. 9)
• la clé à ergot (1),
• l'écrou de tige (4) et le serrer. Dévisser l'écrou de fermeture (5). Déposer : - l'amortisseur,
• la clé à ergot (1).

Note. - Sur le véhicule à suspension renforcée, mettre 40 à 45cm³ de graisse Esso Norva 275 entre la cartouche et le corps d'amortisseur.

(Fig. SUSP. AV. 8)

• Préparer l'assemblage :

amortisseur. - écrou de fermeture. - clé à ergot (1) (fig. SUSP. AV. 9). - Monter et serrer l'écrou (4). - Monter l'ensemble amortisseur dans le corps de pivot. - Serrer l'écrou de fermeture (5) à l'aide de l'outil à ergot (1) (voir « Caractéristiques »).

Nota. - Nettoyer les débordements éventuels de graisse sur la coupelle inférieure (suspension renforcée).

• Monter sur l'amortisseur :
• l'entretoise plastique de la butée d'attaque (17) (voir encadré),
• la butée d'attaque (15), -la bague d'appui (14) (suivant Equipment).
• le protecteur (13).
• Monter le ressort avec le compresseur.
• Monter au-dessus du ressort (voir encadré):
• la coupelle supérieure de ressort,
• la butée à billes (12),
• la coupelle limiteur d'attaque (11),
• le support supérieur (10).
• la coupelle limiteur de détente (6).
• Monter un écrou neuf sur la tige d'amortisseur (5).
• Serrage
• Déposer le compresseur de dessort.
• S'assurer du bon positionnement du ressort sur les coupelles inférieure et supérieure.
• Remonter l'amortisseur complet (Voir chapitre « Suspension avant »).

DEPOSE

• Lever et caler le véhicule, roues avant pendantes.

(Fig. SUSP. AV.9)

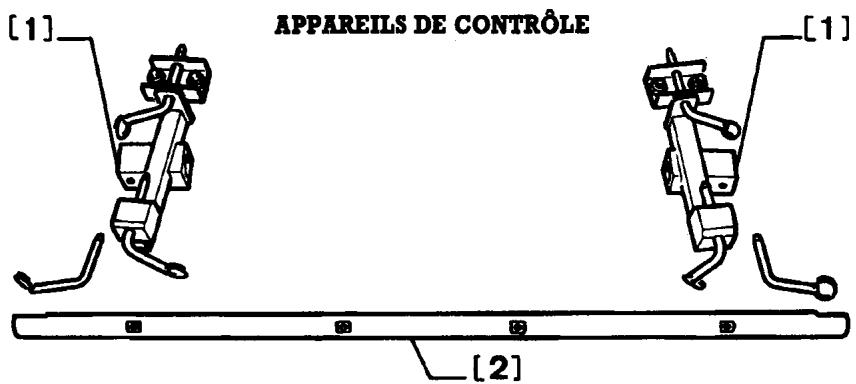

(1) Gabarits de contrôle ancrage bras de suspension AV (-).1108B (2) Tube de contrôle (-).1108C

Dans l'habitacle, soulever partiellement la moquette à l'avant pour accéder aux écrous de fixation (3) de l'articulation élastique arrêté du bras, sous le tapis insonorisant (fig. TR. AV. 1). - Déposer les écrous (3). Nota. - Déposer la barre antidévers avant (suivant les modèles) (Voir chapitre suivant). - Déposer les boulons (5) de fixation des articulations élastiques (6) des bras (fig. TR. AV. 2). - Dégager les articulations élastiques arrêté (4). - Déposer les bras inférieurs pour permettre le montage des gabarits.

(Fig. TR. AV. 1)

Contrôle

• Mettre en place des gabarits (1).
• Les verrouiller à l'aide des pignes.
• Contrôler la position des fixations des bras inférieurs entre elles en engageant et en pigeant le tube de contrôle (2) dans les gabarits (1) (fig. TR. AV. 3).

Note. - Un mauvais coulissement du tube de liaison latéral ou l'impossibilité de pigeage de tout gabarit indique une déformation au niveau d'un ou plusieurs éléments de la caisse. - Après contrôle, déposer le tube de contrôle (2) et les gabarits (1).

(Fig. TR. AV. 2)

(Fig. TR. AV. 3)

• Engager les bras inférieurs munis de leurs articulations élastiques (4) et (6) (fig. TR. AV. 2).
• Serrer les boulons de fixation (5) (suivant les modèles) :
• reposer la barre antidévers avant,
• serrer les paliers de barre antidévers avant sur caisse,
• serrer les paliers de barre antidévers avant sur bras,
• serrer les fixations de biellette de barre antidévers avant à 3 daN.m. -(niveau Sport)

Note. - S'assurer de la propriété et de l'absence de produit anti-gravillonnage des appuis et des articulations élastiques des bras et de leurs boulons de fixation sur la caisse. - Dans l'habitacle, resserrer les écrous de fixation (3) des articulations élastiques des bras (fig. TR. AV. 1). - Remettre la moquette en place. - Replacez le véhicule sur le sol.

Note. - Veiller à la remise en place correcte des tapis insonorisants et du tapis moquette en cas d'intervention côté poste de conduite. Vérifier la course de la pédale d'accélération et la position accélération maxi à la pédale et sur le moteur.

DEPOSE

• Débloquer les écrous de roue.
• Lever et caler le véhicule, roues avant pendantes.
• Déposer la roue.
• Immobiliser en rotation le moyeu à l'aide de l'outil
• Desserrer l'écrou de transmission.

Note. - Ne jamais freiner pour effectuer le desserrage.

• Déposer la barre antidévers du bras ou de l'objet de suspension, suivant les modèles.
• Déposer le boulon de fixation du bras inférieur sur le pivot.
• Dégager la rotule de pivot.

(Fig. TR. AV. 4)

Impératif. - Lors de cette opération, tirer le bras sans excès vers le bas mais de manière à juste permettre d'engager la queue de rotule dans son logement, ceci afin d'éviter tout risque de dépréciation de la qualité du serrage de l'axe d'articulation élastique arrêté sur le bras. - Dégager l'arbre de transmission du moyeu. - Maintenir l'arbre de roue dans le passage de roue, en prenant soin de ne pas le déboiter au niveau de sa sortie du différentiel. Déposer les plaquettes et l'étrier de frein et suspendre ce dernier dans le passage de roue.

Nota. - Insérer une cale de bois entre le piston et l'étrier de frein. - Déposer : - la ou les vis de fixation du disque, - le disque de frein. - Déposer le circlip de maintien du roulement de moyeu avant. - Monter sur le moyeu l'extracteur. Motorisations TU 9 - TU 1, roulement 66. - Motorisations TU 3, roulement 72. - Extraire et déposer avec la demi-cage intérieure du roulement. - À l'aide de l'extracteur (10) déposer la demi-cage intérieure du roulement, restée sur le moyeu lors de la dépose de ce dernier (fig. TR. AV. 5). - Déposer la bague (15) à l'aide d'un tournevis. - Replacer la demi-cage récupérée dans le roulement et déposer l'ensemble à l'aide des outillages suivants : - vis, - écrou. - plaque d'appui de l'extracteur de roulement.

Note. - Utiliser un roulement de moyeu et un circlip neufs. Huiler le logement du roulement dans le corps de pivot et le moyeu lui-même. Les pièces devront être propres et exemptes de toute trace d'usure anormale ou de chic. - Reposer le roulement neuf à l'aide des outils.

(Fig. TR. AV. 5)

• Visser jusqu'en butée.
• Reposser le circlip neuf de maintien du roulement dans son logement.
• Reposer le moyeu.

Nota. - S'assurer de la présence de la bague de plastique de maintien des cages inférieures de roulement. - Cette bague ne doit jamais être déposée préalablement à la main, elle sera chassée par le moyeu lors de sa mise en place. - Visser jusqu'en butée. - Reposer le disque de frein à main. - Engager la transmission dans le moyeu. - Remettre en place la rotule de pivot sans oublier le protecteur de rotule. - Mettre en place la vis de fixation de la rotule, munie d'un écrou neuf. - Serrage à 5 daN.m. - Reposer l'étrier de frein. - Motorisations TU 9 - TU 1 :

• Reposer le disque de frein à main,
• La vis M8 à 3 daN·m. Motorisations TU 3
• les vis M12 à 12 daN. m.

Note. (Suivant modèles) - Reposer le palier de barre antidévers avant sur le bras et le serrer à 2,5 daN. m. Reposer la biellette de barre antidévers avant sur l'élément de suspension et serrer sa fixation à 3 daN. m.

• Mettre en place un écrou de transmission neuf.
• Immobiliser en rotation le moyeu à l'aide de l'outil
• Serrer l'écrou de transmission et le freiner.

Note. - Ne jamais freiner pour effectuer le desserrage. - Reposer et serrer la roue. Replacer le véhicule sur le sol.

Bras inférieur

Note. - Le démontage du palier arrêté du bras en acier des versions « Sport » n'est pas autorisé. Seuls le palier avant et la rotule peuvent faire l'objet d'une intervention sur ce type de bras.

DEPOSE

• Débloquer les écrous de roue.
• Lever et caler le véhicule, roues avant pendantes.
• Déposer la roue.
• Déposer le boulon de fixation du bras inférieur sur le pivot.
• Dégager la rotule du pivot.
• Dans l'habitacle, soulever partiellement la moquette à l'avant pour accéder aux écrous de fixation de l'articulation élastique arrêté du bras, sous le tapis insonorisant.
• Déposer les boulons de fixation des articulations élastiques des bras.
• Dégager les bras inférieurs.

Démontage

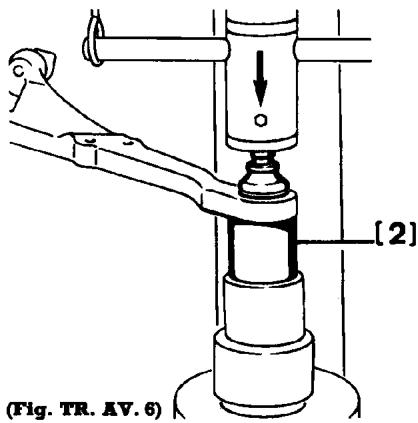

• Placer le bras sur l'appui (2) (fig. TR. AV.6). -Extraire la rotule de pivot à l'aide de la presse.
• Placer le bras sur l'appui (2). - Extraire, à la presse, l'articulation élastique avant à l'aide du tampon. - Bloquer l'articulation élastique arrière du bras dans un étau. L'axe de cette articulation élastique étant monté, visser dans le bras, déposer celui-ci en tournant le bras dans le sens du dévisage.

Remontage

• Utiliser des articulations élastiques et rotule de pivot neuves.
• Placer le bras sur l'appui (2).
• Mettre en place la rotule dans son logement à l'aide de la presse et d'un tampon de montage.
• Monter le gabarit de positionnement d'articulation élastique avant (3) sur le bras, le plan de fixation de l'articulation arrêté servant de référence.
• Amener les deux vis du gabarit en contact avec le bras.
• Mettre en place l'articulation élastique avant jusqu'en butée contre le gabarit (3) à l'aide de la presse et du tampon de montage (1) (fig. TR. AV. T). Enduire les filets de l'axe de l'articulation élastique arrêté avec de la Loctite.
• Serrer l'axe à l'aide de la douille de montage.

(Fig. TR. AV. 2)

-Monter le guide de positionnement (4) sur l'articulation élastique (fig. TR. AV. 8). - Monter le guide de positionnement (5) sur le bras. - Présenter l'articulation élastique sur son axe, les deux parties du guide l'une en contact sur l'autre. - Enduire l'axe de l'articulation élastique avec de la graisse multipurpose. - Veiller au bon alignement des deux parties du guide. - Mettre en place l'articulation arrêté sur son axe (jusqu'en butée sur le bras) à l'aide de la presse en gardant l'alignement des guides pendant toute l'opération (fig. TR. AV. 9).

• Engager le bras inférieur muni de ses articulations élastiques et de sa rotule.
• Serrer les boulons de fixation (5) à 8,5 daN.m.

Note. - S'assurer de la propreté et de l'absence de produit antigravillonnage des appuis des articulations élastiques des bras et de leurs boulons de fixation sur la caisse. - Respecter les valeurs des couples de serrage. Dans l'habitacle, desserrer les écrous de fixation (3) de l'articulation élastique à 4 daN.m. - Engager la rotule du bras inférieur dans le pivot sans oublier le protecteur de rotule. - Mettre en place la vis de fixation de la rotule, munie d'un écrou neuf. - Serrage.

(Fig. TR. AV. 8)

(Fig. TR. AV. 9)

Suivant les modèles, reposer le palier de barre antidévers avant sur le bras. Serrage. - Replacer le véhicule sur le sol. - Dans l'habitacle, remettre la moquette en place.

Note. - Veiller à la remise en place correcte des tapis insonorisants et de la moquette, côté poste de conduite. - Vérifier la course de pédale d'accélération ainsi que la position accélération maxi à la pédale et sur le moteur.

DEPOSE

• Les barres antidéviers avant sont fixées par des paliers (1) sur la caisse et reliées à l'ensemble porteur par :
• un palier (2) directement sur le bras inférieur, en niveau II et III (fig. TR. AV.10).
• l'intermédiaire d'une biellette (3) sur l'élément de suspension, en niveau « Sport » (fig. TR. AV. 11).

Note. - En niveau Sport, ne pas graisser les paliers (1) en raison de la matière de ces paliers (source de bruit). - En niveau II et III : graisser les paliers (1). - Serrages : fixation paliers sur caisse, fixation paliers sur bras inférieurs.

(Fig. TR. AV. 10)

(Fig. TR. AV. 11)

Specifications générales

• Le train arrêté est du type à roues indépendantes et bras tirés, il est doté d'une suspension à barres de torsion transversales et amortisseurs hydrauliques télescopiques à double effet.
• Quatre articulations élastiques (1 - 2) assurent la liaison entre le train arrêté et la caisse.
• Les véhicules avec motorisation TU 3 sont équipés d'une barre antidévers.

BARRE de torsion (mm)

-Moteur TU 9, TU 1, TU 3,2 17,9 -Moteur TU 3J2 19 -Tous types sauf niveau «Sport» côte «X» 306 - Niveau « Sport » côte « X » 294,5

BARRE antidévers (mm)

-Moteur TU 9. TU 1 sans -Moteur TU 3,2 18 -Moteur TU 3,2J 19

-Vis de barre de torsion 2 - Fixation supérieure amortisseur 9 - Fixation inférieure amortisseur 11 - Roue arrière 8.5 - Écrou de moyeu AR 14 - Vis de fixation plateau AR 3,5 - Fixation tube d'échappement sur collecteur 3,5 - Fixation train arrière sur caisse 8,5 - Écrou d'axe de moyeu AR 14 - Vis de maintien de barre de torsion AR 2 - Fixation de plateau de frein arrière 3,5 - Fixation du support de flexible de frein sur bras arrêté 2 - Fixation supérieure d'amortisseur 9 - Fixation inférieure d'amortisseur AR 11

SUSPENSION - TRAIN ARRIÈRE

DEPOSE

-Mettre le véhicule sur pont élévateur. -Mettre en place les chandelles - Déposer les roues. - Déposer la barre antidévers (suivant modèle). - Déposer l'amortisseur. - Monter le faux amortisseur (2) 0533A (fig. SUSP. AR. 1). - Régler sa longueur (1/2 tour = 0,5 mm) pour permettre un engagement libre des deux axes. - Serrer le contre-écrou (4) ainsi que les fixations du faux amortisseur. - Côté opposé, désolidariser l'amortisseur. - Déposer de chaque côté (fig. SUSP. AR. 2):

• les vis (S),
• les rondelles butée (6).

Note. - Repérer la position de la barre par deux coups de pointeau sur les bras et sur la barre.

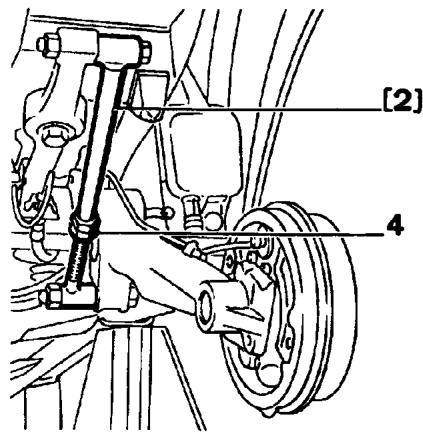

(Fig. SUSP. AR. 1) (Fig. SUSP. AR. 2)

• Monter (fig. SUSP. AR. 3):
• le mandrin (3) 0533H sur l'extrémité de la barre,
• l'extracteur à l'inertie (1) 0316A sur l'embout,
• extraire la barre de torsion.
• Reposer le faux amortisseur avec l'entraxe relevé au démontage. Ou bien,
• Régler la cote « X » suivant les valeurs, si des pièces ont été changées (Voir « Caracteristiques »).
• Régler la cote « X » à la valeur déterminée pour une correction de hauteur d'assiette (fig. SUSP. AR. 4).

Nota. - Ne pas inverser les barres au remontage. Barre droite : un repère circulaire de peinture (A). Barre gauche : deux repères circulaires de peinture (B). Bien nettoyer les cannelures de la barre. Côté opposé à la dépose, mettre en place la rondelle-butée dans son logement.

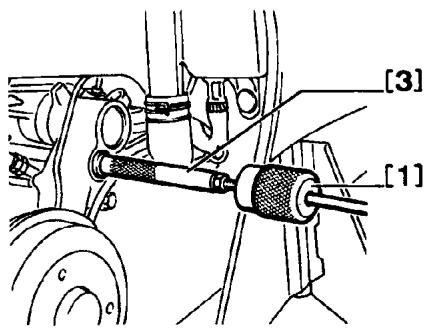

Préparation de la barre

À l'extrémité du grand diamètre de la barre : - visser le mandrin (3) (Voir fig. SUSP. AR. 3). - l'extracteur à inertie (1), - enduire les cannelures de la barre de graisse Esso Norva 275.

• Engager la barre à travers l'ancrage du bras.
• Dans le cas où la barre a été repérée, présenter les coupes de pointeau en regard l'un de l'autre.

(Fig. SUSP. AR.3) (Fig. SUSP. AR.4)

• Sinon rechercher par rotation de la barre, cannelure par cannelure, la position où elle s'engage librement sur 8 à 10 mm.

Nota. - La barre ne s'engage pas librement sur toute la longueur de ses cannelures car ses extrémités ne sont pas dans le même axe.

• Les extrémités de la barre ont un nombre pair de cannelures et il existe deux positions diamétralement opposées où la barre s'engage librement sans modifier la hauteur d'assiette. Terminer l'engagement de la barre jusqu'en bute sur la rondelle butée (du côté opposé) à l'aide de l'outil à inertie (1) (fig. SUSP. AR. 3).
• Déposer l'extracteur et son mandrin
• Remplir le logement de graisse Esso Norva 275
• Placer la rondelle butée (6) (fig. SUSP. AR. S).
• Monter la vis (5)
• Serrage.
• Agir de même pour l'autre extrémité de la barre.
• Déposer le faux amortisseur (2) puis reposer l'amortisseur (fig. SUSP. AR. 5).
• Serrer:

-fixation supérieure, - fixation inférieure Reposer les roues arrière Remettre le véhicule sur ses roues. Serrage de la roue.

MESURE

-La mesure de la hauteur d'assise arrière s'effectue:

• véhicule en ordre de marche (véhicule vide, pleins faits),
• pression des pneumatiques correcte,
• véhicule sur une aire plane.

(Fig. SUSP. AR. 5)

• Les hauteurs H2 se mesurent entre le sol et les appuis des crics arrière (fig. SUSP. AR. 6).
• Avant chaque mesure, secouer le véhicule pour éliminer toutes les contraintes des organes de suspension. -- Effectuer trois mesures successives et prendre la moyenne.
• Une différence entre les valeurs moyennes côtés droit et gauche de 10 mm est admise.

Correction de l'assiette arriere

Le principe de réglage est basé sur la différence du nombre de cannelures aux extrémités d'une même barre de torsion :

• 30 cannelures côte longeron.
• 32 cannelures côte bras.
• e boîtier du longeron et des bras, le bras étant positionné par le « faux amortisseur » (1).
• Le décalage d'une cannelure fait varier la hauteur d'assiette d'environ 3mm (fig. SUSP. AR.7).
• Le réglage s'effectue par modification de la longueur « X » de l'outil faux amortisseur (1).

Nota. -- Le filetage de l'outil (1) est au pas de 100 ce qui permet des modifications de longueur de 0,5mm en 0,5mm.

(Fig. SUSP. AR. 6)

(Fig. SUSP. AR. 6)

• Une correction de 3 mm de l'assiette arrêtée du véhicule fait varier d'environ 2 mm la cote « X »
• Le réglage effectué d'un côté, modifie aussi la hauteur du côté opposé.

Nota. - Après correction de la hauteur d'assiette AR, il est impératif de régler les projecteurs.

DEPOSE

• Placer le véhicule sur un pont élévateur quatre colonnes.
• À l'intérieur du véhicule, déposer : la tablette arrêté.
• la banquette arrêté et son dossier,
• le tapis de coffre (le dégager partiellement),
• les quatre obturateurs oblongs d'accès aux fixations.
• Sous le véhicule, déposer :

-la roue de secours, - la ligne d'échappement assemblée en la désaccouplant au niveau du collecteur et en la dégrafant par les supports élastiques du silencieux arrêt. Pour les véhicules avec pot catalytique, débrancher la sonde à oxygène.

• Lever et caler sur chandailleur l'arrière du véhicule.

(Fig. TR. AR. 1)

• Débrancher les raccords des deux canalisations d'arrivée du circuit de freinage arrière, au niveau des flexibles sur les bras de suspension.
• Désaccoupler les câbles de frein de parking au niveau du palonnier (fig. TR. AR. 1).
• Maintenir l'essieu arrêté à l'aide d'une chandelle hydraulique placée sous la traverse.
• Déposer les quatre boulons de fixation du train arrêté (fig. TR. AR. 2).
• Descendre la chandelle hydraulique.
• Dégager avec précaution l'ensemble essieu arrêté par l'arrêté du véhicule.

-Maintenir l'essieu arrière complet à l'aide de la chandelière hydraulique placée sous la traverse. Présenter l'ensemble sous le véhicule. Attention. - Ne pas écraser les tuyaux de frein lors de la reprise, en les concevant entre le train arrêté et la caisse. - Présenter les points de fixation (1), (4) (voir encadré).

Attention. - S'assurer de la présence de la rondelle butée (10) de forme carrée 28 × 28 mm. Orienter les côtes de la rondelle butée (10) parallèles à l'axe du véhicule afin d'éviter le contact de celle-ci contre l'amortisseur lors des débattements de la suspension.

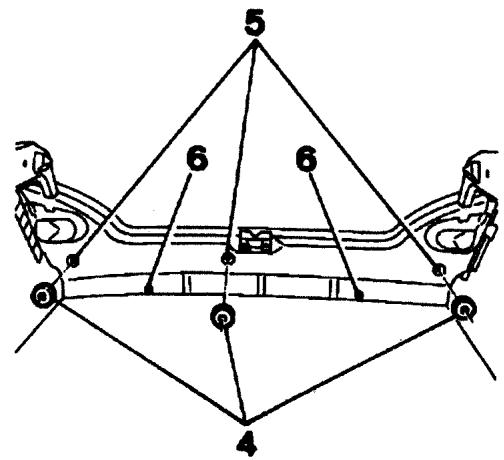

(Fig. TR. AR. 2)

TRAIN ARRIERE

• Engager sans les bloquer les vis de fixation (5). Interposer les rondelles d'appui (9). Présenter les points de fixation (2), (3).
• Mettre en place les vis de fixation (6) équipées de leurs rondelles d'appui (7), (8).
• Serrer les boulons de fixation (5) et (6) de l'essieu arrêté à 8,5 daN.m. Rebrancher les raccords des deux canalisations d'arrivée du circuit de freinage arrêté sur les flexibles au niveau des bras de suspension.
• Remonter les câbles de frein de parking sur le palonnier.
• Régler les câbles.

Reposer la ligne d'échappement assemblée équipée d'un joint neuf.

• Resserrez le tube d'échappement sur le collecteur à 3,5 daN·m. Pour les véhicules avec pot catalytique, rebranchez la sonde à oxygène.
• Purger les freins.
• Remettre en place la roue de secours.
• À l'intérieur du véhicule, reposer le tapis de coffre.
• la banquette arrête et son dossier,
• la tablette arrière.

(Fig. TR. AR. 3)

DEPOSE

• Placer le véhicule sur un pont élévateur quatre colonnes.
• Lever et caler sur chandelles l'arrière du véhicule.
• Déposer la roue. Déposer la vis de maintien du support de flexible hydraulique de frein (fig. TR. AR. 3).

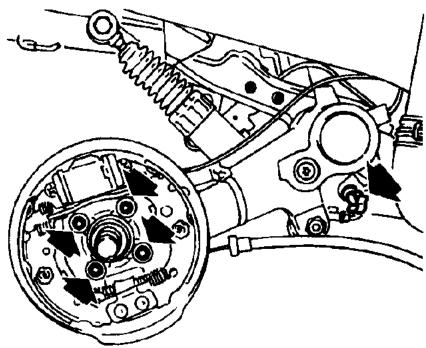

(Fig. TR. AR. 4) (Fig. TR. AR. 5)

• Déposer le moyeu arrêté.
• Désaccoupler les câbles de frein de parking au niveau du palonnier.
• Dégager le câble de frein de parking sur le bras. Déposer les quatre vis de fixation du plateau de frein, le dégager et le maintenir dans le passage de roue (fig. TR. AR. 4).
• Déposer l'amortisseur
• Régler et mettre en place le faux amortisseur (1) ref.0533 afin de conserver et retrouver la position initiale du bras lors de l'opération de reprise (fig. TR. AR. 5).
• Déposer la vis (5) et la rondelle (6) en bout de la barre de torsion (fig. SUSP. AR. 5).
• Déposer le faux amortisseur
• Ne pas le dérégler.
• Dégager le bras.

Remplacement d'un roulement

• Déposer le bras arrêté
• À l'aide de l'embout d'extraction (5) réf. 0533E - T monté sur l'extraiture à inertie (1), déposer en le tirant le roulement côté interne réf. 0316A (fig. TR AR. 5 bis)
• Déposer :
• le roulement cote interne,
• 1'entretoise - Extraire en le repoussant, le roulement, cote externe du bras (fig. TR. AR.6).
• Déposer le roulement.
• Placer le bras sur l'entretoise d'appui (4) 0533G. Extraire l'axe de moyeu arrière à l'aide de la presse.

(Fig. TR. AR. 5 bis)

(Fig. TR. AR. 6)

Remontage

• Nettoyer les logements des roulements et de l'axe de moyeu, sur le bras.
• Utiliser des pièces d'origine neuves, les enduire de graisse. L'ensemble des opérations de remontage des pièces est fait à l'aide de la presse.
• Placer le bras sur l'entretoise d'appui (4) (fig. TR. AR. 7).
• Reposer jusqu'en butée l'axe de moyen arrêté.
• Reposer l'entretoise et le roulement cote interne du bras jusqu'en butée du tampon de montage (2) afin d'assurer le bon fonctionnement du roulement ref. 0533G.
• Reposer le roulement côté externe du bras jusqu'en bute du tampon de montage ref. 0533C2 (fig. TR. AR. 10).

• Nettoyer les pièces avant leur remontage.
• Verifier que:
• les deux faces de la coupelle sont propres et exemptes de rayures ou de traces de chic,

(Fig. TR. AR. 2)

(Fig. TR. AR. 9)

• Les portées des roulements ne compte pas de marque de grippage, ni de blessures.
• Utiliser un joint neuf. Garnir de graisse l'intervalle entre les lettres (fig. TR. AR. 5).
• Mettre en place le joint sur la coupelle.
• Engager simultanément le bras sur le tube de la traverse et la barre de torsion en respectant la position du bras à l'aide du faux amortisseur préalablement réglé lors de la dépose.
• Remettre en place (fig. SUSP. AR. 5):

- la rondelle (6) ; - la vis (5).

• Serrer progressivement la vis (5) pour permettre la bonne mise en place du joint sur le bras.
• Serrage.

Note. - S'assurer du bon placage du joint autour du bras et sur la coupelle.

• Reposer :
• le plateau de frein - serrage des vis de fixation,
• le moyeu arrière,
• la vis de MAINIEN du support de flexible hydraulique de frein. Serrage.
• Agrafer le câble de frein de parking sur le bras.
• Reposer le câble de frein de parking sur le palonnier et le régler.
• Déposer le faux amortisseur.
• Réposer l'amortisseur
• Serrer :
• les fixations supérieures et inférieures (Voir « Caractéristiques »).
• Reposer la roue.

DEPOSE

• Placer le véhicule sur un pont élévateur quatre colonnes.
• Lever et caler sur chandelles l'arrière du véhicule.
• Déposer :

-la roue,

• le bouchon d'étanchéité du moyeu.

(Fig. TR. AR. 10)

• Déposer :

- l'écrou - la rondelle - le tambour.

• Déposer le joint (5) (fig. TR. AR. 9). Note. - En cas de difficulté pour déposer le tambour, agir à l'aide d'un tournevis sur le loquet (6) de rattrapage de jeu automatique, par l'orifice de fixation de la roue.

Demontage

• Déposer le moyeu arrêté.
• Déposer le circlip de maintien du roulement.
• À l'aide du tampon (1) réf. 0533B, extraire le roulement de moyeu arrêté à la presse (fig. TR. AR. 11).

Remontage

- Nettoyer le moyeu. - Utiliser des pièces d'origine neuves, les enduire de graisse. - Enduire de graissé l'extérieur du roulement afin de faciliter sa repose. - À l'aide du tampon (1), reposer le roulement de moyeu arrière à la presse, jusqu'en butée (fig. TR. AR. 11). - Remettre en place le circlip de maintien du roulement.

• Le tambour et les segments de frein doivent être exempts de toute trace de graissé ou d'huile.
• Reposer :
• un joint neuf (5) (graisser la lèvre du joint et l'axe),
• le tambour, -la rondelle, -un écrou neuf,
• serrage plus freinage de celui-ci,
• un bouchon neuf.
• Remettre la roue en place et la serrer

(Fig. TR. AR. 11)

Verifications preliminaires

• Placer la voiture (sans charge) à l'horizontale, les roues étant dirigées droit vers l'avant.
• Réglerez la pression des pneus conformément aux spécifications, corriger les déviations des pneus et des roues.
• Régler comme elles doivent l'être normalement la suspension avant et la direction.

S'assurer qu'aucun bruit anormal ne se manifeste dans les joints à rotule des bras de suspension et du système de direction.

Train avant

SUSPENSION NORMALE

	Direction conventionnelle		Direction assistée
	TU 1/TU 9	TU 3 - TU D3	TU 3 - TU D3
Carrossage	- 0°14' ± 30'	- 0°46' ± 30'	- 0°46' ± 30'
Chasse	2°15' ± 30'	2°15' ± 30'	3°17' ± 30
Inclinaison du pivot	12°50' ± 40'	12°49' ± 40'	12°50' ± 40'
Ouverture (par roue)	0,5 mm ± 0,5 0°4' ± 4'	-	-
Pincement (par roue)	-	0,5 mm ± 0,5 0°4' ± 4'

SUSPENSION RENFORCEE

	Direction conventionnelle	Direction assisté
	TU 1/TU 3 - TU D3	TU 3 - TU D3
Carrossage	- 0°01' ± 30'	- 0°01' ± 30'
Chasse	2°08 ± 30'	3°05 ± 30'
Inclinaison du pivot	11°48' ± 40'	11°49' ± 40'
Pincement (par roue)	0,5 mm ± 0,5; 0°4 ± 4'

ANGLE de contrôle

• Carrossage 13' ± 20
• Pincement (par roue) (mm) 1,8 ± 1

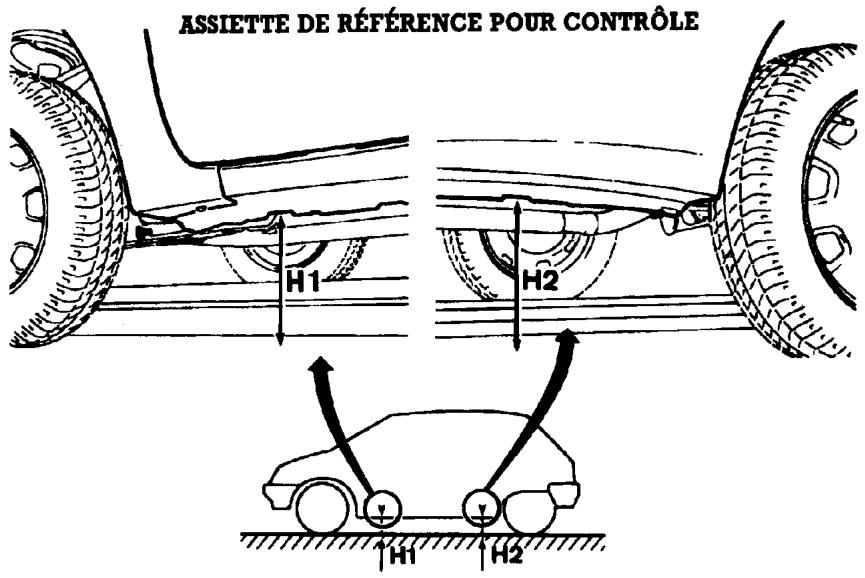

SUSPENSION NORMALE

Pneumatiques	H1 (mm)	H2 (mm)
145/70 x 13	140	135
155/70 x 13	146	143
165/70 x 13	144	140
175/60 x 14	154	150

SUSPENSION RENFORCEE

Pneumatiques	H1 (mm)	H2 (mm)
145/70 x 13	185	179
165/70 x 13

Vérification des trains avant contrôle

APPAREIL DE MISE EN ASSIETTE DES TRAINS (-) 0916 (1) Jeu de 2 compresseurs de suspension. (2) Jeu de 4 sangles. (3) Jeu de 4 manilles. (4) Jeu de 4 pignes de lecture.

Contrôle

• Les contrôles des valeurs de géométrie des trains AV et AR ainsi que le réglage du train AV doivent être effectués avec des positions précises de compression de suspension (assiette de référence) sur un banc de contrôle de trains.
• S'assurer également :

de la conformité et des pressions de gonflage correctes des pneumatiques,

• de la mise en ligne droite des roues avant.
• Effectuer le dévoilage des roues. - La mise en assiette de référence du véhicule s'effectue de la façon suivante:

• Engager deux sangles (2) équipées de leurs manilles (3) autour des supports de paliers de bras (5) sur caisse (fig. GÉOM. 1).

(Fig. GEOM. 1)

• Mettre en place le compresseur de suspension (1) en choisissant le cran (6) le plus adapté/permettant de tirer sur les sangles le plus verticalement possible. ATTENTION. - Tenir compte de la hauteur des plateaux pivotants lors de la mesure de l'assiette de référence H1 (suivant équipement).
• Compresser la suspension de manière à obtenir du côté droit et gauche la hauteur de caisse H2 (assiette de référence) à mesurer entre l'appui du cric et le sol.

• Engager deux sangles (2) équilibrées de leurs manilles (3) au titre de la traversée arrêtée (fig. GEOM. 2).
• Mettre en place le compresseur de suspension (1) en choisissant le crantage (6) le mieux adapté permettant de tirer sur les sangles le plus verticalement possible.

Note. - Effectuer en premier le bridage du train avant et dégager les cales nylon (8) du compresseur afin d'en faciliter la mise en place et son accrochage sur les sangles (fig. GÉOM. 3). - Replacer correctement les cales nylon avant de brider le train arrêté. - Comprimer la suspension de manière à obtenir du côté droit et gauche la hauteur de caisse H2 (assiette de référence) à mesurer entre l'appui du cric et le sol.

Nota. - Tenir compte de la hauteur des plateaux à déplacement latéral lors de la mesure de l'assiette de référence H2 (suivant équipement)!

Opérations préliminaires

• Les conditions suivantes doivent être remplies avant qu'on procède à la mesure de la géométrie du train avant :
• la bande de roulement des pneus doit être uniforme et sans défaut,
• les pressions de gonflage des pneus de l'essieu doivent être égales à gauche et à droite.

(Fig. GEOM. 2)

• le rebord de la jante de roue intéressée doit être dans un état impeccable,
• les articulations à rotule (rotules de direction, articulations-guides) ne doivent pas partager chaque jeu.
• les roues doivent être mises en ligne.

Controle

• À l'aide d'un appareil de contrôle approprié, procédez au contrôle de l'angle de carrossage. -Se référer à la notice d'utilisation de l'appareil.
• Comparer avec les valeurs constructrices du paragraphe « Caractéristiques » - Si l'angle de carrossage n'est pas compris dans les tolérances.
• Effectuer un contrôle des fixations des bras inférieurs sur caisse.
• Sinon il faut remplacer les éléments du train qui sont défectueux car le carrossage n'est pas régulable.

Contrôle

• À l'aide d'un appareil de contrôle approprié, procédez au contrôle de l'angle de chasse.

(Fig. GEOM. 3)

(Fig. GÉOM. 4)

- Se référer à la notice d'utilisation de l'appareil. - Comparer avec les valeurs constructeurs du paragraphe « Caractéristiques ». - Si l'angle de carrossage n'est pas compris dans les tolérances. - Effectuer un contrôle des fixations des bras inférieurs sur caisse. - Sinon il faut remplacer les éléments du train qui sont défectueux car la chasse n'est pas régliable.

Contrôle

• À l'aide d'un appareil de contrôle approprié, procédez au contrôle de l'angle de pivot.
• Se référer à la notice d'utilisation de l'appareil.
• Comparer avec les valeurs constructeurs du paragraphe « Caractéristiques »
• Si l'angle de pivot n'est pas compris dans les tolérances, il y a lieu de remplacer les éléments du train qui sont défectueux.

Parallélisme

Important. - Lors du réglage du parallélisme, la mise en ligne de la direction est obligatoire dans le but de conserver une répartition équitable du pincement sur chaque roue.

Mise en ligne de la direction

• Réglage point milieu (voir chapitre « Direction »).
• Dans cette position précise, les roues doivent être en ligne droite.
• Dans le cas contraire, régler par les biellettes (1) (fig. GÉOM. 5).
• Les distances a et b doivent être égales (a = b) (fig. Géom. 6).
• Contrôler la position du volant, centrer si nécessaire.

Remarque. - Après remontage de la direction, si les cotes (a) ont été respectées, la répartition doit être bonne (voir chapitre « Direction »).

Contrôle

• À l'aide d'un appareil de contrôle approprié, procédez au contrôle du parallélisme.
• Se référer à la notice d'utilisation de l'appareil.
• Comparer avec les valeurs constructeur au paragraphe « Caractéristiques » - Si le parallélisme n'est pas compris dans les tolérances, procéder au réglage.

Réglage

• Desserrer le contre-écrou (1) (fig. GÉOM. 5).
• Serrer ou dévisser la bielle (1) pour obtenir le réglage (un demi-tour de la biellette entraîne une modification du parallélism élisme.
• Serrer le contre-écrou à 4,5 daN.m.

Train arrêté

Important. - Vérifier tout d'abord que la hauteur d'assise est correcte (voir chapitre « Suspension - Train arrêté »).

Contrôle

• À l'aide d'un appareil de contrôle approprié, procédez au contrôle de l'angle de carrossage.

-Sé référer à la notice d'utilisation de l'appareil. - Comparer avec les valeurs constructeurs du paragraphe « Caractéristiques » - Si l'angle de carrossage n'est pas compris dans les tolérances, il y a lieu de remplacer les éléments du train qui sont défectueux.

Contrôle

• À l'aide d'un appareil de contrôle approprié, procédez au contrôle du parallélisme. - Se référer à la notice d'utilisation de l'ordinateur.
• Comparer avec les valeurs constructeurs du paragraphe « Caractéristiques »
• Si le parallélisme n'est pas compris dans les tolérances, il y a lieu de replacer les éléments du train qui sont défectueux.

(Fig. GÉOM. 5)

a=b (Fig. GEOM. 6)

Sans assistance

• Direction à crémaillère et pignon, colonne de sécurité en deux parties articulées par cardan.
• Démultiplication (volant/roue) 22,1/1
• Nombre de tours du volant de butée à butée 3,85
• Longueur des biellettes de direction (A) (préréglage) (mm) 520 - Nombre de dents du pignon 6

Avec assistance

• Pas de caractéristiques disponibles.

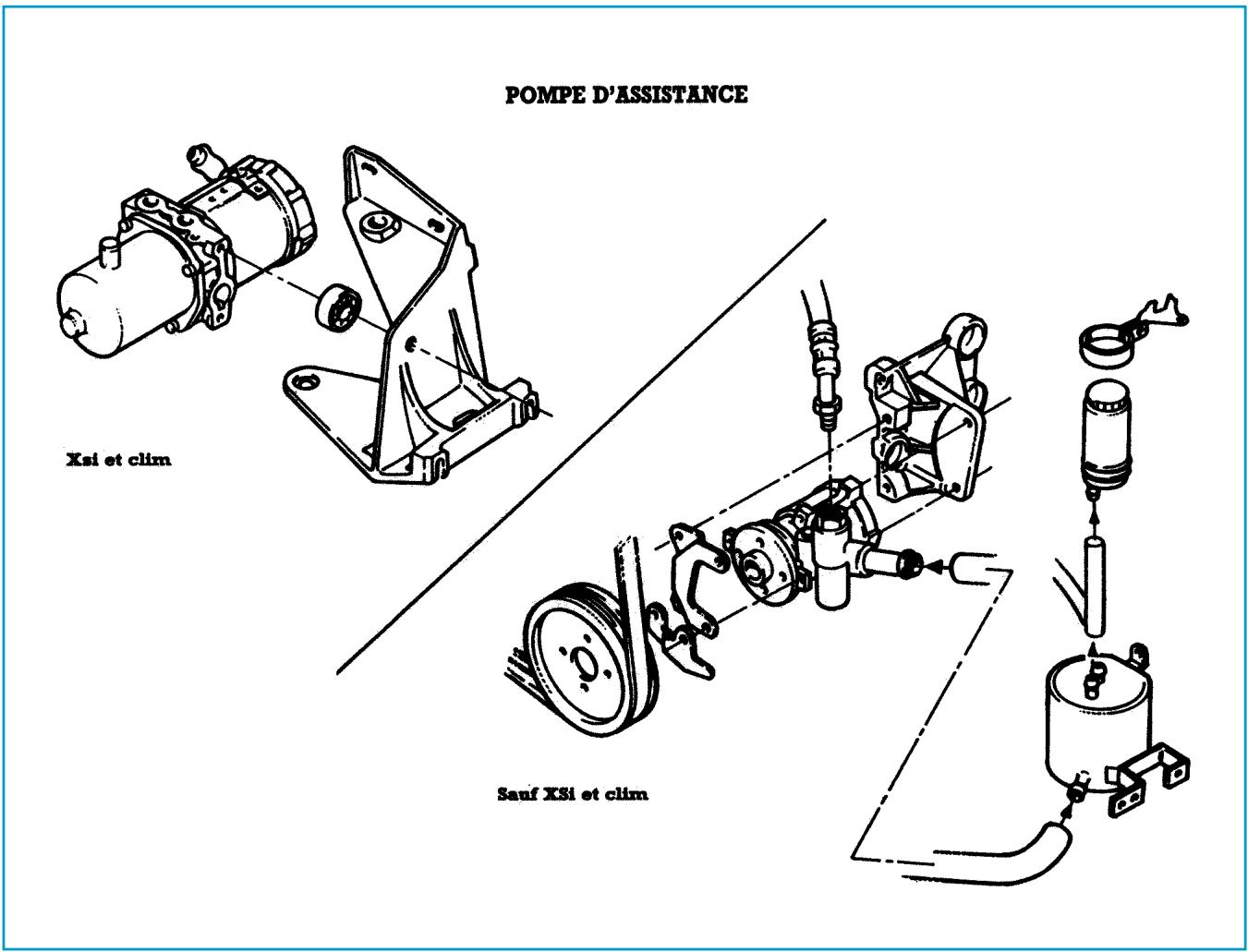

• Pompe d'assistance mécanique entraînée par courroie sur tous modèles sauf XSi et climatisée.
• Dans ces deux derniers cas, une pompe d'assistance électrique est montée.

• Écrou de rotule de direction 3,5
• Fixation ensemble de direction sur caisse 2,5 - Contre-écrou de réglage des biellettes de direction 4,5
• Fixation des biellettes de direction sur chape de crémaillère. 2,5
• Fixation chapeau sur crémaillère 2,5
• Fixation cardan de colonne de direction sur pignon 2,5 Fixation colonne de direction sur support 2
• Écrou de fixation volant de direction 4

ENSEMBLE DIRECTION (NON ASSISTEE)

• L'ensemble de la crémaillère est fixé sur le tablier.
• Son positionnement est assuré par deux pions de centrage tubulaires (1) qui assurent également la mise à l'atmosphère des soufflets.

DEPOSE

• verrouiller l'antivol,
• déposer la garniture sous la planche de bord,

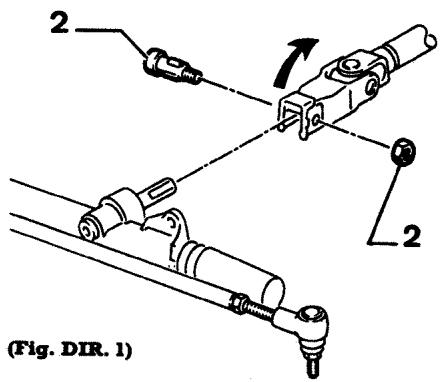

• déposer le boulon de fixation (2) du cardan de colonne de direction,
• dégager, en le repoussant, le cardan de la queue du pignon de direction.
• Dans les passages de roues avant et dans le compartiment moteur:
• désaccoupler les rotules de direction à l'aide de l'extracteur,
• déposer les vis de fixation du carter de direction sur le tablier,
• déposer l'ensemble de direction en le dégageant par le passage de roue droit.

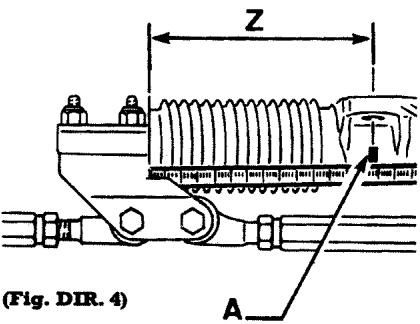

• Centrer la crémaillère (position milieu) en procédant comme suit (fig. DIR. 2):

-faire un repère en (A) sur le carter de direction, - mesurer le déplacement maxi (Y) de la crémaillère.

• Mesurer le déplacement mini (X) de la crémaillère, toujours par rapport au repère (A) (fig. DIR. 3).
• Déterminer par le calcul la mesure (Z) qui correspondra à la « position milieu » de la crémaillière (fig. DIR. 4):

(Z) = (X) + [(Y) - (X)] ÷ 2. - S'assurer du bon état et de la mise en place correcte sur le tablier, du joint garantissant l'étanchéité au niveau de la queue du pignon de direction.

• Engager la direction par le passage de roue droit.
• Veiller au bon cheminement du câble d'embrayage entre le carter de direction et la biellette de direction afin de ne pas brider cette commande.
• Vérifier qu'il n'y a aucune « interférence » entre la commande d'embrayage et la biellette de direction.
• Reposer l'ensemble de direction en centrant le carter à l'aide des deux plots.
• Serrer les vis de fixation à 2,5 daN.m.
• Accoupler les rotules de direction.
• Placer des écrous neufs et les serrer à 2,5 daN.m.
• Engager et remettre en place le cardan de colonne de direction en le « clippant » sur les méplats parallèles de la queue du pignon de crémaillère.
• Mettre en place un boulon (2) de fixation de cardan neuf et le serrer à 2,5 daN.m (fig. DIR.1).
• Reposer la garniture sous la planche de bord.
• Contrôler le parallélisme des roues avant et le régler si nécessaire.
• S'assurer de l'alignement correct des branches du volant de direction.
• Corriger cet alignement si nécessaire en agissant au niveau des cannelures du volant sur celles de la colonne de direction.
• En cas d'intervention à ce niveau, remonter un écrou de fixation de volant de direction neuf et le serrer à 4 daN. x.

DEPOSE

• Débrancher la batterie.
• Verrouiller l'antivol.
• Déposer :
• la garniture sous la planche de bord,
• le volant de direction,
• les caches supérieur et inférieur de colonne de direction.
• Déposer le boulon de fixation (2) du cardan de colonne de direction (fig. DIR. 1).
• Dégager, en le repoussant, le cardan de la queue du pignon de direction.

(Fig. DIR. 3)

• Déposer les écrous de fixation de la colonne de direction sur le support.
• Dégager la colonne de direction.
• Décrocher les faisceaux de commande d'éclairage, d'essuie-vitre et d'antivol.
• (Les connecteurs d'antivol de direction sont agrafés sur la planche de bord à droite du support colonne).
• Déposer la colonne de direction.

• Présenter la colonne de direction.
• Connecter les faisceaux des commandes d'éclairage, d'essuie-glace et d'antivol. Agrafer avec précaution les connecteurs (2) et (3) d'antivol soit sur la planche de bord soit sur le support colonne lui-même, afin d'éviter tout bruit de battements de ceux-ci (fig. DIR. 5).
• Serrer les écrous de fixation de la colonne de direction sur le support à 2 daN.m.
• Engager et remettre en place le cardan de colonne de direction en le « clippant » sur les méplats parallèles de la queue du pignon de crémaillère.
• Mettre en place un boulon (2) de fixation de cardan neuf et le serrer à 2,5 daN.m.
• Reposer :
• les caches supérieur et inférieur de colonne de direction,
• le volant de direction en veillant à son bon alignement par rapport à la position des roues en ligne droite. Utiliser un écrou de fixation de volant neuf et le serrer à 4 daN. m.
• la garniture sous la planche de bord.
• Rebrancher la batterie.

(Fig. DIR. 5)

Demontage

• Déposer les soufflets protecteurs à chaque extrémité du boîtier de crémaillère.

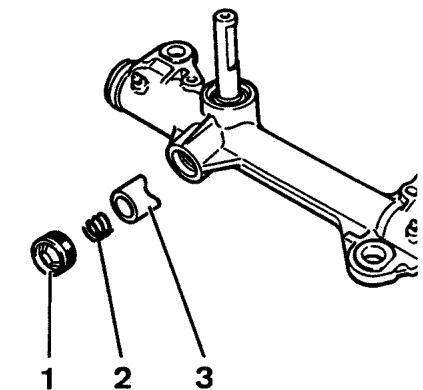

• Desserrer le bouchon (1) et déposer le dessort (2) et le pouvoir (3) (fig. DIR. 6).
• Déposer le circlip de maintien du pignon d'attaque (fig. DIR. 7).
• Pincer le pignon d'attaque dans un étau (serrer modérément) et refouler le boîtier de crémaillère à l'aide d'un maillet (fig. DIR. 8). - Extraire la crémaillère du boîtier en la tirant du côté pignon d'attaque. - Extraire la bague-palier (4) du pignon d'attaque, à l'aide d'un chasoir de 14mm de diamètre (fig. DIR.9).

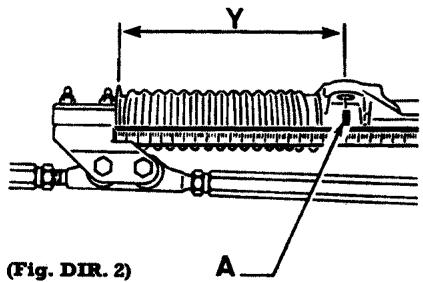

(Fig. DIR. 6) (Fig. DIR. 2)

• À l'aide d'une scie à métaux, couper la bague-palier de crémaillère côté opposé au pignon d'attaque.

Attention. - Prendre toutes les précautions pour ne pas endommager le boîtier de crémaillère.

Remontage

- Poser une nouvelle bague-palier de pigeon d'attaque à l'aide de l'outil (1) (-).0716 sur le boîtier de crémaillère (fig. DIR. 10). Nota. - Graisser la bague-palier avant repos. Emmancher une bague-palier de crémaillère côté opposé au pignon d'attaque, à l'aide d'un maillet. Graisser uniformément la crémaillère avec 40 g de Mécagraisse B8 250.

(Fig. DIR. 8)

(Fig. DIR. 9)

• Introduire la crémaillère par le côté pignon d'attaque du carter.
• Reposer le pignon d'attaque. - Fixer le pignon d'attaque à l'aide du circlip (fig. DIR.7). Nota. - S'assurer auparavant de la parfaite élasticité du circlip. Sinon, poser un exemplaire neuf.
• Reposer les soufflets protecteurs.
• Reposer le bouchon (3), le ressort (2) et le pouvoir (1) (fig. DIR. 6).
• Serrer le bouchon à 1 daN·m. — Une fois serré, repérer la position du bouchon (1) du pouvoir et le desserrer d'1/4 de tour.
• Freiner le bouchon (3) en le martant.
• Contrôler le fonctionnement de la crémaillère : aucune résistance ni point dur ne doit être perceptible.

(Fig. DIR. 10)

Spécifications générales

SCHEMA D'IMPLANTATION

• Circuit principal : double circuit en « X » avec commande par assistance à dépression et compensateurs de freinage arrêté non asservis (suivant les modèles).
• Antiblocage
• Antiblocage de roues additionnel BENDIX en option à partir du niveau III,
• À cette option sont liés les montages de disques ventilés à l'avant et d'un limiteur asservi.

Freins avant

• Disques pleins en série sur l'ensemble de la gamme sauf au niveau « Sport ».
• Disques ventilés en série sur le niveau « Sport », en option à partir du niveau « III »
• Témoin d'usure sur plaquette intérieure de frein.

-Moteurs TU9-TU1-TU3

• Disque de frein
• ∅ (mm)
• Epaisseur (mm)
• Epaisseur mini (-1 mm par face) (mm) Trous de goujons de roue (nombre)
• Qualité des garnitures
• Surface de chaque plaquette (cm^2)
• Etriers de frein

TU9/TU1	TU3
plein	plein
238	247
8	10
6	8
3	4
Abex 966 ou Valeo F174	Galfer 3725 ou Valeo F124
25	34
Teves FRI 2	Bendix série IV
45	48

-Moteurs TU3F. j-tu3/tu3f. j (ABR)

• Disque de frein ventilé
• ∅ (mm) 247
• Épaisseur (mm) 20,4
• Épaisseur mini (-1 mm par face) (mm) 18,4 - Trous de goujon de roue (nombre) 4
• Qualité des garnitures. ABEX 956 ou GALFER 3726

-Surface de chaque plaquette (cm^2) 34 - du piston (mm) 48

Freins arrière

- À tambours, à réglage automatique sur tous les types.

Moteurs TU9 - TU1 - TU3

TU9/TU1	TU3
165	180
166	181
3	4
DON 8259	DON 8259
30	30
19	19
X	X

-Moteurs TU3F.J-TU3/TU3F.J (ABR)

TU3F.J	TU3/ TU3F.J (ABR)
180	180
181	181
4	4
DON 8259	DON 8259
30	30
19	19
X	-
-	X

Tambours de frein (mm) - Ø maxi (mm) Trous de goujons de roue - Qualité des garnitures Largeur des garnitures (mm) - Ø cylindres récepteurs AR (mm) Compensateurs AR intégrés non asservis - Limiteur de pression AR asservi

Commandes des freins

• Réservoir clipsé sur le maître-cylindre, à niveau visible et alerte du niveau mini.
• Moteurs TU9 - TU1 - TU3
• Maître-cylindre Bendix (mm)
• Maître-cylindre Teves (mm).... Assistance type Isovac, Ø (mm))
• Ø Cylindres récepteurs (mm)
• AR Compensateurs AR intégrés non asservis

TU9/TU1	TU3
20,6 (rep. 20)	19 (rep. 19)
20,6
8 (203)	7 (178)
45	48
19	19
X	X

-Moteurs TU3. F. J-TU3/TU3F. J (ABR)

TU3F.J	TU3/TU3F.J (ABR)
20,6 (rep. 20)	20,6 à clapet (rep. 4T22109P)
8 (203)
48	48
19	19
X	-
-	X

• Maître-cylindre Bendix (mm).... Assistance type Isovac, (mm)
• Ø Cylindres récepteurs (mm):
• AR Compensateurs AR intégrés non asservis - Limiteur dépression AR asservi

-Frein de stationnement agissant sur les roues arrière, à commande par levier et câbles à course réglable par palonnier.

Fixation du support de flexible de frein sur bras arrière 2 - Fixation de plateau de frein arrière 3,5 - Fixation étrier de frein avant sur pivot-vis M12 12 Fixation des raccords de tuyaux de frein 1,5 Fixation du pédalier sur tablier 0,5 - Fixion amplificateur de freinage sur pédalier 1,5 - Fixation pédale de frein et de débrayage 2,5 - Fixation levier de frein de stationnement sur support 1,5 - Fixation du maître-cylindre sur l'amplificateur 1,4

DEPOSE

• Débloquer les écrous de roues.

(Fig. FR.1)

• Lever et caler le véhicule, roues avant pendantes.
• Déposer les roues.
• Vidanger partiellement le réservoir de liquide de frein.
• Débrancher le fil du témoin d'usure.
• Déposer (fig. FR. 1):
• les axes (1)
• le ressort (2).

Rapprocher le cylindre du disque à l'aide d'un levier en prenant appui sur le corps d'amortisseur.

- Extraire la plaquette extérieure.

• Repousser l'étrier pour libérer la plaquette intérieure.
• Contrôler visuellement :
• L'étanchéité autour du piston,
• le bon état et l'ajustement parfait du capuchon et des soufflets de protection,
• l'usure du disque.
• S'assurer du coulissement du cylindre.
• Remplacer les pièces défectueuses.

-Nettoyer:

• le pourtour du cylindre,
• l'étrier
• le disque de frein à l'aide d'un solvant approprié.
• Repousser le piston à fond dans son logement (fig. FR. 2).
• Enduire de vernis de glissement les parties de l'étrier en contact avec les plaquettes.
• Placer la plaquette intérieure.
• Placer la plaquette extérieure.
• Remettre en place :

- le ressort, - les axes.

• Rebrancher le fil du témoin d'usure. Attention. - Contrôler le niveau de liquide de frein et le compléter si nécessaire.

(Fig. FR. 2)

• Donner plusieurs coups de frein, moteur en marche, avant de faire rouler le véhicule.
• Reposer les roues serrage à 8,5 daN.m.
• Remettre le véhicule sur ses roues.

DEPOSE

• Débloquer les écrous de roues.
• Lever et caler le véhicule, roues avant pendantes.
• Déposer les roues.
• Vidanger partiellement le réservoir de liquide de frein.
• Débrancher le fil du témoin d'usure.
• Déposer (fig. FR. 3):
• l'epingle (1)
• la clavette (2) Rapprocher le cylindre du disque à l'aide d'un levier en prenant appui sur le corps d'amortisseur. - Extraire la plaquette extérieure.
• Repousser l'étrier pour libérer la plaquette intérieure. Déposer celle-ci.
• Contrôler visuellement
• l'étanchéité autour du piston,
• le bon état et l'ajustement parfait du capuchon et des soufflets de protection,
• l'usure du disque.
• S'assurer du coulissement du cylindre.
• Remplacer les pièces défectueuses.

- Nettoyer : - le pourtour du cylindre, - l'étrier, - le disque de frein à l'aide d'un solvant approprié. - Repousser le piston à fond dans son logement (fig. FR. 4). - Enduire la glissière inférieure de vernis de glissement. - Placer la plaquette intérieure. - Placer la plaquette extérieure. - Amener les deux plaquettes en appui sur l'arête inférieure de l'étrier. - Verrouiller avec la clavette. - Placer une épingle d'arrêt neuve. - Rebrancher le fil du témoin d'usure.

(Fig. FR. 3)

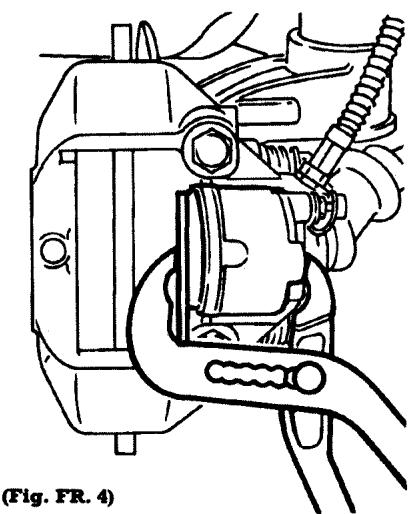

Attention. - Contrôler le niveau de liquide de frein et le compléter si nécessaire!

Attention. - Donner plusieurs coups de frein, moteur en marche, avant de faire rouler le véhicule! - Reposer les roues serrage à 8,5 daN.m - Remettre le véhicule sur ses roues.

DEPOSE

• Déposer les plaquettes de frein.
• Débrancher le raccord flexible de la canalisation rigide de frein. - Obturer cette canalisation.
• Déposer (fig. FR.5) :
• le raccord flexible (1) sur l'étrier,
• les vis de fixation (2),
• l'étrier de frein.

• Nettoyer les vis de fixation de l'étrier et enduire leur filetage de frein étanche.
• Présenter l'étrier de frein.
• Monter les vis de fixation (2) de l'étrier équipées de la plaquette anti-rotation (3)
• frein de type Bendix uniquement (fig. FR. 6).
• Réposer l'étrier de frein.

(Fig. FR.5)

Motorisations t9/tu1

• la vis M12 à 12 daN.m. - La vis M8 à 3 daN.m.

Motorisations TU3

• Les vis M12 à 12 daN.m
• Rebrancher le raccord flexible (1) sur l'étrier ainsi que sur la canalisation rigide de frein.
• Serrage à 1,5 daN.m.
• Reposer les plaquettes de frein.
• Purger le circuit de freinage.

DEPOSE

• Déposer le moyen tambour
• Déposer le ressort (4) (fig. FR. 7).
• Placer la pince sur le cylindre de roue.
• Décrocher les cuvettes (5) qui maintiennent les mâchoires sur le plateau (fig. FR. 8).
• Récupérer :

- la coupelle, - le ressort, - la tige.

• Écarter les mâchoires et les dégager de leur appui inférieur.

(Fig. FR. 6)

(Fig. FR.2)

• Décrocher le ressort (6) (fig. FR. 9).
• Basculer le levier (7) pour récapérer la biellette (8) (fig. FR. 10).
• Débrancher le câble de frein à main.
• Déposer les segments de frein.
• S'assurer
• de l'étanchéité autour des pistons,
• du bon état des protecteurs caoutchouc.
• de l'état d'usure du tambour.

Impératif. - Aucune trace de graisse, d'huile, etc., ne doit être tolérée sur les tambours et les garnitures. Dans le cas contraire, nettoyer les tambours avec un chiffon imbibé de produit dégraissant, échanger les garnitures grasses. - Équiper les segments primaire et secondaire des mécanismes de commande de frein de parking. - Monter des agrafes d'immobilisation des axes de leviers neuves. - Monter (fig. FR. 11):

• le ressort (10).
• la biellette (8), le bord plie vers le haut.

Note. - Les biellettes droite et gauche sont différentes. - Avant la remise en place des segments, accrocher le câble de frein de parking sur son levier de commande. - Mettre une légère touche de Molykote sur les points de frottement des segments sur le plateau.

(Fig. FR.8)

(Fig. FR.9)

• Présenter les segments.
• Faire passer le câble de frein de parking derrière la patte (11) (fig. FR. 12).
• Mettre en place la biellette (8) entre les segments.
• Accrocher :
• leressort (6).
• leressort (4).
• Centrer les segments.
• Reposer les cuvettes (5) de maintien latéral.
• Reposer le moyeu-tambour (serrage de l'écrou de moyeu: 14 daN.m).

DEPOSE

• Déposer :

- la batterie. - le support de fusible fixé sur le passage de roue, - le filtre à air.

-Désscoupler letube(1)de dépression de l'amplificateur (fig. FR.13). - Déconnecter les fils (2) du témoin du niveau de liquide de frein. - Dégager les tuyauteries de frein sur la caisse en (A).

(Fig. FR. 10)

(Fig. FR. 11)

• Déposer les écrous (3) de fixation du maître-cylindre.
• Dégager le maître-cylindre de l'amplificateur.
• À l'intérieur du véhicule, désaccoupler le cardan de colonne de direction afin de faciliter l'accès à l'axe (4) de pédale de frein (fig. FR. 14).
• Déposer l'axe (4) maintenu par une agrafe élastique (5).
• À l'intérieur du compartiment moteur déposer les quatre vis de fixation de l'amplificateur.
• Déposer l'amplificateur.

(Fig. FR. 12)

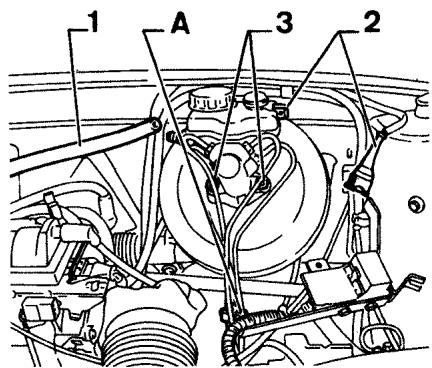

(Fig. FR. 13) (Fig. FR. 14)

• Procéder dans l'ordre inverse de la dépose.

Note. - Utiliser une agrafe élastique (5) neuve.

• Serrages (daN):

-fixation de l'amplificateur sur pédalier 1,5 -fixation du maître-cylindre sur l'amplificateur 1,4 -fixation cardan de colonne de direction sur pignon 2,5

Branchement de l'appareil

• Pour contrôler le compensateur AR côté droit:
• Monter les raccords de prise de pression (1) à la place des vis de purge (fig. FR. 15).
• de l'étrier de frein avant gauche,
• du cylindre récepteur arrêté droit.
• Brancher les flexibles haute pression (2) sur les raccords de prise de pression (1), le flexible le plus long étant branché à l'arrêté. Pour contrôler le compensateur AR côte gauche:
• Monter les raccords de prise de pression (1) à la place des vis de purge (fig. FR. 16): - de l'étier de frein avant droit
• du cylindre arrière gauche.

(Fig. FR. 15)

(Fig. FR. 16)

• Brancher les flexibles haute pression (2) sur les raccords de prise de pression (1), le flexible le plus long étant branché à l'arrêt.

PURGE de l'appareil

• Purger l'appareil de contrôle en commençant dans tous les cas par l'arrière.

Contrôlé des pressions

• Les pressions à l'avant doivent être obtenues par une seule action sur la pédale de frein.
• Pression (bar) AV 20, 40, 60
• Pression (bar) AR 20, 25, 30
• Si ces valeurs ne sont pas correctes après s’être assuré qu’il n’y a pas de fuite hydraulique, remplacer le cylindre de roue défectueux.

- Particularités ABR bendix

• Les compensateurs sont asservis à la charge.
• Les deux contrôles se font pour une hauteur d'assiette de (non communiqué) (à mesurer entre l'appui du cric et le sol).

Note. - Si besoin, comprimer la caisse à l'aide de l'appareil de mise en assiette des trains.

• Mesurer le jeu entre la vis (1) et le levier (2): J = 1 mm ± 0.5 (fig. FR. 16 bis).
• Contrôler les pressions.

Contrôle

S'assurer de la rotation libre et sans point dur des tambours arrêté lorsque le levier de commande de frein de parking est en position desserrée. - Dans le cas contraire

• Contrôle le bon cheminement de l'ensemble des câbles (primaire et secondaire),
• vérifier que ceux-ci ne sont pas en contrainte (mauvais accrochage des câbles ou des gaines, réglage incorrect).
• veiller au bon coulissement et au bon débattement de l'ensemble des pièces composant la commande de frein de parking.

(Fig. FR. 16 bis).

• Un mauvais désserage entraînerait une usure prématurée des garnitures de frein due à un « léchage » permanent de celles-ci sur le tambour.

Réglage

Attention. - Le circuit principal doit être purgé! - Donner plusieurs coups de frein, moteur en marche. - Le frein à main doit être desserré. - Placer le levier au cran de sa course (à partir de sa position repos). - Serrer l'écrou de réglage (1) jusqu'à obtenir un « léchage » de garnitures de frein (fig. FR. 17). - Vérifier qu'il existe une course totale du levier de frein de parking comprise entre 4 et 7 crans. - Vérifier que les deux câbles secondaires (2) sur le plafonnier (3) se déplacent ensemble. - Le frein de parking desserré, s'assurer que les roues tournent librement à la main. - Contrôle que l'allumage du témoin de frein de parking se produit à partir du cran de la course totale du levier.

Vidange du réservoir de liquide de FREIN

• Vidanger le réservoir au maximum à l'aide de la seringue de l'appareil.

Remplissage et PURGE du circuit

• Utiliser exclusivement les fluides hydrauliques homologues et recommandés:
• Peugeot,
• Lockheed 55,
• Nafic FN3.
• Stop HD88, Dow Chemical ET 501,
• ces fluides sont miscibles entre eux.

Note. - Pendant les opérations de purge, veiller au maintien du niveau de liquide de frein dans le réservoir et le compléter. N'utiliser que du fluide de frein propre et non émulsionné, éviter toute introduction d'impuretés dans le circuit hydraulique.

(Fig. FR. 17)

Purge automatique

Préparation de l'appareil Preetop. Kompur je reservoir de l'appareil ouitlisern Tnn des liquidnes de frain precoe mss (1.5 a 2 litres) -5'usure (p) 1n wipj (6) cat formco corrcicment (bg. IT. 18) Iemplir le reservoin du ciencin de feal nage. -Minier la bouchon (B) de I'appareil Preetop (Gg FR.10) - Bounneur Papparell (1). - Brancher un recipacent (3) sur la vie de purgege (6) et l'ouvrir. Purpe gat le levier de l'appareal pour purger le tayau et le faissu vin du caritn de frainage.

Fermer la valve de purge (6) Brancher les quatre récipients sur les quatre purgatifs cylindres récepteurs Arius et Aiais avant.

• Serrer que les tuyaux de purge placent bien dans le liquide de frein des rapports (3). Ouvrir les quatre vis de purge. Actionner 18ppseil (1) Lorsque la lique de frein s'écoule propre et exempt de bulles d'air, refermer la voie de purge sans arrêter de pomper.

Procedure de commandant par

-Roue droite, puis roue arrière gauche. Faire chuter la pression dans l'appareil (1) au tour de la soute de décharge (6) plus loin.

Ouvrir le bouchon du réservoir de liquides de la.

• Contrôler ceci assure de : -laine d'âes circulantes
• l'attaque du freinage

Purge manuelle (i la pddala)

Devoir annuel non négligeable. - Purger vis par voie en commençant par roue arrière droite, palan roue arrière gauche ; roue avant droit, palan roue avant gauche.

brancher un tube (montant sur la vanne garde.

(Fig. FR 12)

Appuyer sur la pédale de frein.

Ouvrir la valve de purge - Maintenir la pédale en appui à fond de course. - Fermer la valve de purge. - Relacher lentement la pédale jusqu'en butée. Répéter l'opération jusqu'à ce que le liquide de frein s'échappe propre et exprime des bulles d'air. - Procéder de la même manière pour les autres roues.

Particularités ABR mondix

• Les blocs hydrauliques sont à purger par Bendix. Imperatif. - Ne pas mettre le bocal hydraulique sous tension pour éviter tout risque de mises en action du caliper et tant que le purge du circuit de frein n'est pas effectué. Caliper mis sous tension aurait pour effet de le vider et le rouler immédiatement (purge interne impossible en dehors de chez le fabricant, au niveau des électrovannes de détente, circuit haute précision, pompe et circuit haute précision). Purgez le circuit de frein de la même manière que pour un circuit classique.
• Purger le bloc hydraulique circuit par circuit à l'aide des vis de purge des électrovannes (1) (fig. FR 20):

brancher un tube le long du tube sur une des vis de purge (T).

• assure qu'il pleut bien dans le tube de frein contenu dans un bocal propre.

(Fig. 19.19)

(Fig. FR. 20)

augmenter la pression dans le circuit de freinage en appuyant sur la pédale, monter la pédale enfoncée. - couvrir la vis de purge (7) puis la roue mer. relâcher lentement le pied jusqu'en butée.

Rappel l'équilibrio jusque ce que la liquide de frein aécoule propre et exempt de bulles d'air. Procéder de la même manière pour le second circuit.

Compléter le niveau de liquide de frein.

Contrôler c assurur de - 14enchei des circuits.

Imperatif. Lire une recherche de panne sur ce dispositif, replacer l'indicateur suivant

• Remplacement du véhicule. -Précautions

Codes de la sate sur défauts Anlynck

Contrôles, intervenir, nay

Contributeurs après interventions

Precaution a prendre (ABR)

Ne pas débrancher:

a - In calculateur contact mis en dérivation -142 1000 - la présence du joint d'étanchéité - le fonctionnement de l'est du verrouillage mécanique.

Lors des contrôles internes

Inbranchement correctement ch

• 10 lamahuare ampe viovin.
• ne pse prohuié d'are ecetnque.

(Fig. FR. 21)

Testeur autodiagnostic 99 (T. a. d. 99):

- Permet d'effectuer (fig. FR.21) : - la lecture des codes définis, - l'effacement des codes définis. - Branchement sur le connecteur test antiblocage de roues C700 (gris), sélecteur en position 1.

- Testeur embarquable peugeot (T. E. P. 92)

- Permet d'effectuer (fig. FR.22) :

• le lecteur des defaults,
• les tests routiers,
• les mesures paramètres, des tests de simulation,
• l'effacement des défauts.
• Branchement sur connecteur test anti-blocage de roues C700 (gris).

Boîtier interconnexion peugeot (BIP T22)

-Boîtier interconnexion Peugeot (BIP 722). -Permet d'effectuer (fig. FR.23) : - des mesures sur les circuits électriques, des simulations de fonctionnement d'éléments.

(Fig. FR. 22)

• Branchement :
• débrancher le calculateur d'antiblocage 7020,
• brancher le dérivateur vert au prolongateur,
• connecter le faisceau du véhicule au dérivateur vert.
• En fonction des contrôles à effectuer, il peut être nécessaire de brancher le dérivateur vert sur le calculateur 7020.

Analyse des résultats (ABR)

Attention. - La détection des défauts est faite par le calculateur. L'autodiagnostic indique qu'une fonction est défectueuse. La panne peut être sur l'élément concerné, sa connectique ou le calculateur lui-même!

Absence totale de codes ou « absence trame

• Contröler
• la présence du shunt emplacement n1 dans le boîtier BB1,
• la détention des défauts est faite par le calculateur, l'autodiagnostic indique qu'une fonction est défectueuse,
• l'état et le calibrage du fusible F7 dans la platine servitude des fusibles,
• l'alimentation du calculateur 7020,
• la continuité de diagnostic, fil 704 du connecteurTECT C7000,
• le fonctionnement du voyant d'alerte V700.

Codes 12 et 11 seuls ou (absence de défauts)

• Pas de défauts mémorisés par le calculateur 7020.

- Codes définis ou « défaut

13Commandedelectrovanne (court-circuita la masse) 14 Commande moteur pompe hydraulique 15 Commande relais de sécurité (circuit ouvert) 21 Commande relais sécurité (court-circuit) 22 Code sécurité (contacts)

23 Voyant alerte test 25 Capteur roue AV. D (continuité) 32 Capteur roue AV. G (continuité) 34 Capteur roue AV. D (signal) 41 Capteur roue AV. G (signal)

34-41 Cohésion vitesse roues AV

42 Électrovanne admission/échappement roue AV. D 43 Électrovanne restriction roue AV. D 44 Électrovanne admission/échappement roue AV. G 45 Électrovanne restriction roue AV. G 53 Commande relais pompe hydraulique 54 Fonction hydraulique 55 Calculateur

Diagnostic ABR

• Utiliser le schéma électrique du circuit ABS (chapitre « Equipement Électrique »)

(Fig. FR. 23)

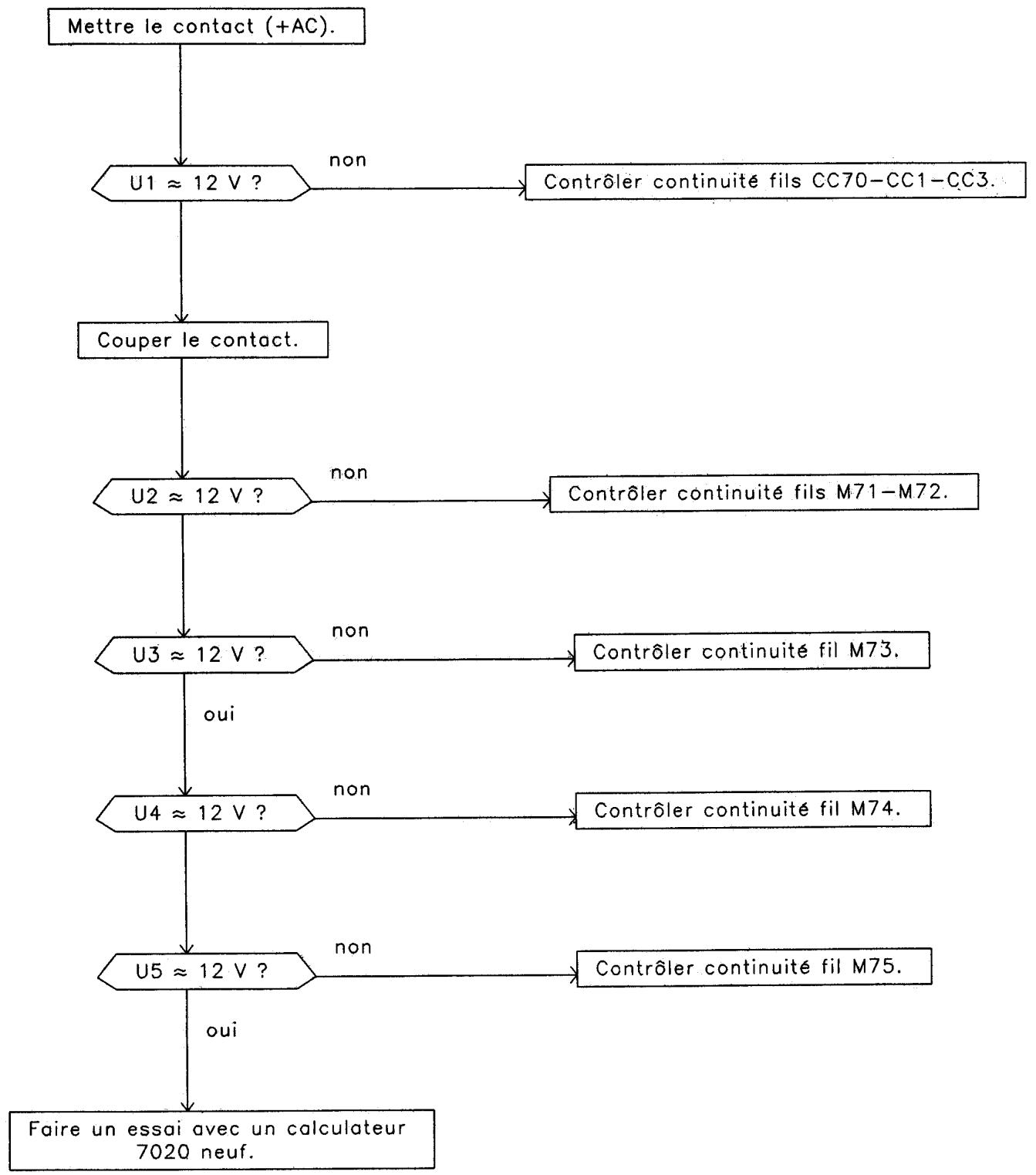

Contrôle alimentation calculateur ABR

• Conditions préalables:
• continuité correcte de la ligne diagnostic fil (704) connecteur test (C7000).
• brancher le BIP 722.

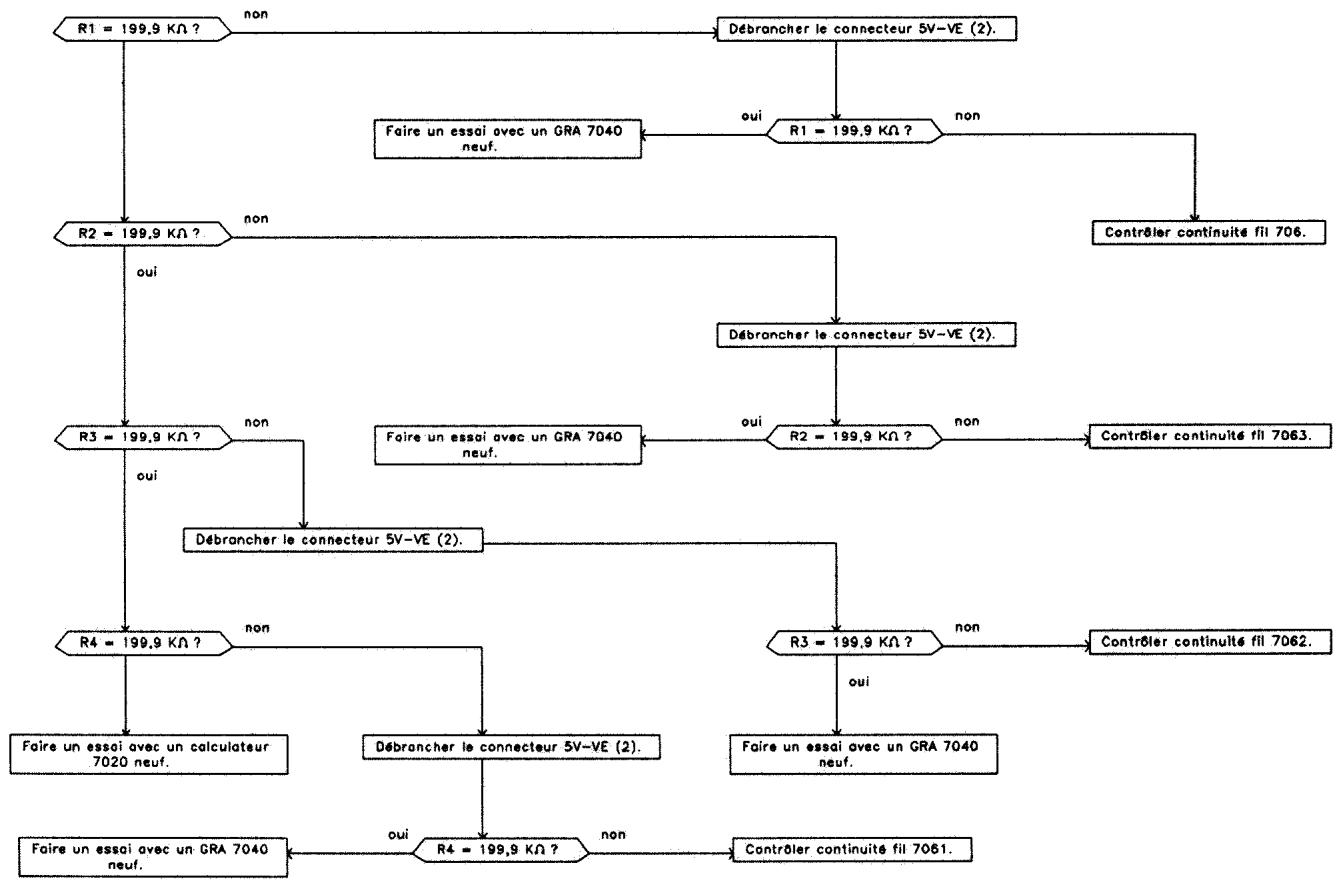

Contrôle commande electrovannes (court-cirtuit à la MASSE)

• Conditions préalables : brancher le BIP 722.
• débrancher le connecteur 3 V (1),
• calculateur antiblocage (7020) débranché. Note. - Le code 13 est mémorisé avec le code 55 (disjonction de la fonction ABR).

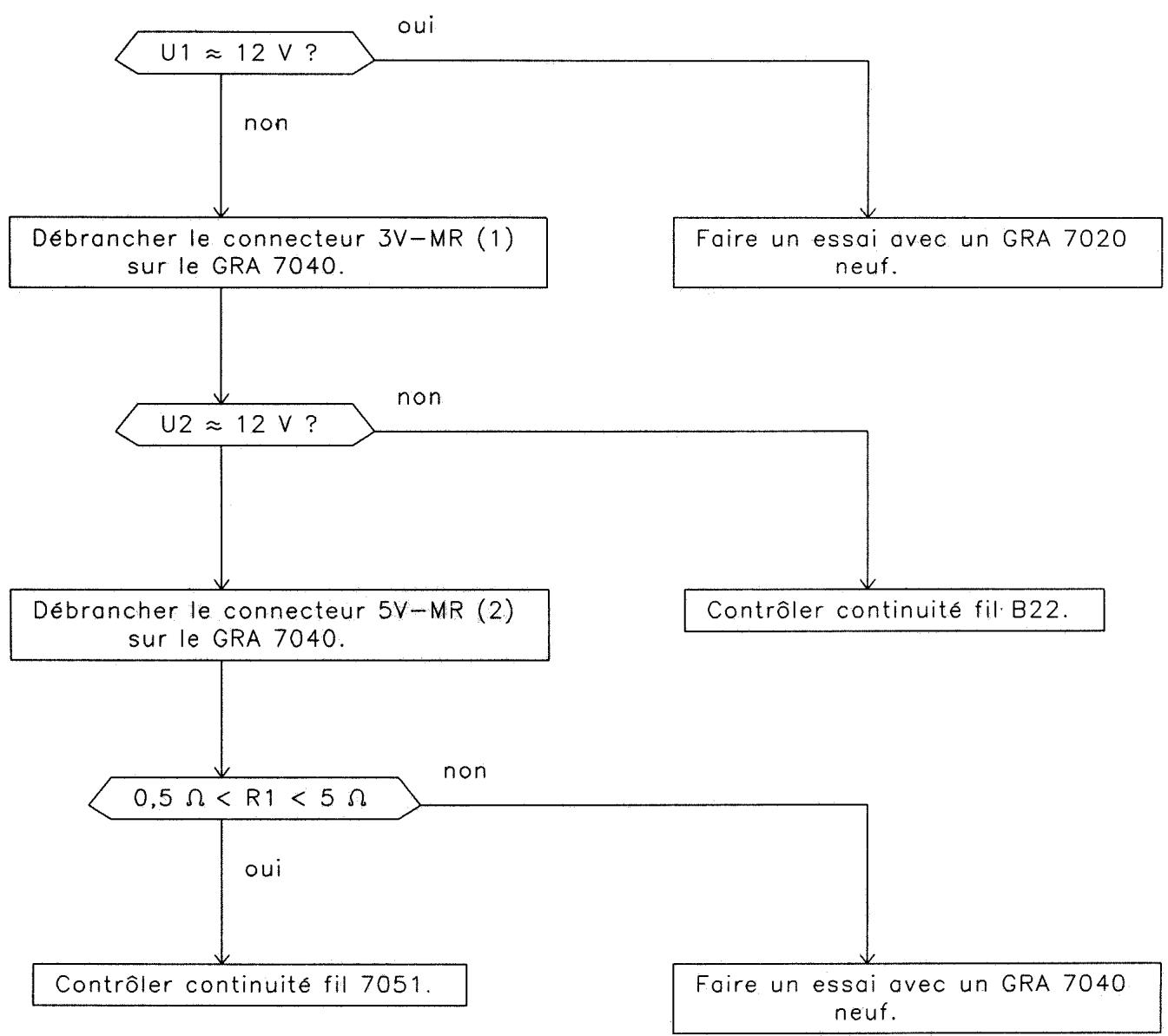

Contrôle commande moteur POMPE hydraulique

• Conditions préalables:
• Brancher le BIP 722, -conformité de montage du fusible emplacement n2 dans (BB1). Note. - Le code 14 est mémorisé avec le code 55 (disjonction de la fonction ABR).

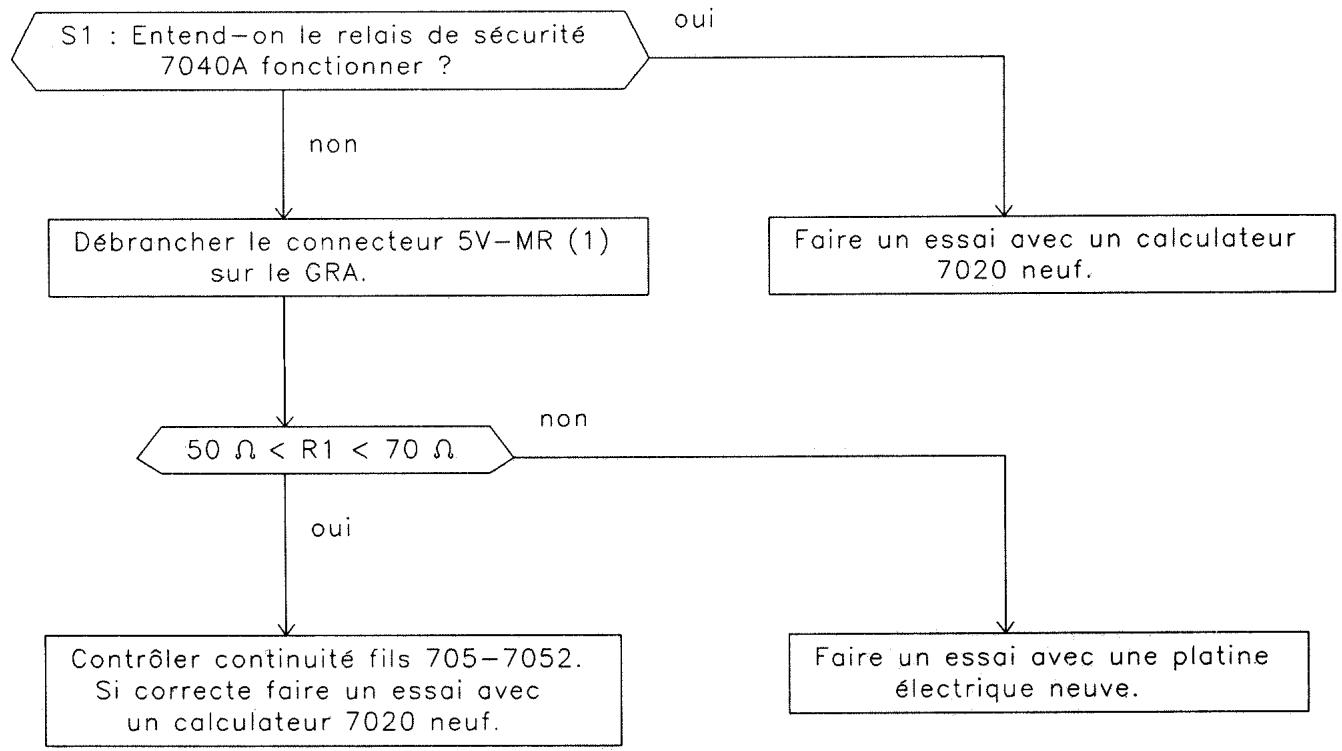

Contrôle commande RELAIS de sécurité ABR (circuit OUVERT)

• Conditions préalables:

-conformité de montage du shunt emplacement n1 dans le boîtier (BB1). - calculateur antiblocage (7020) débranché

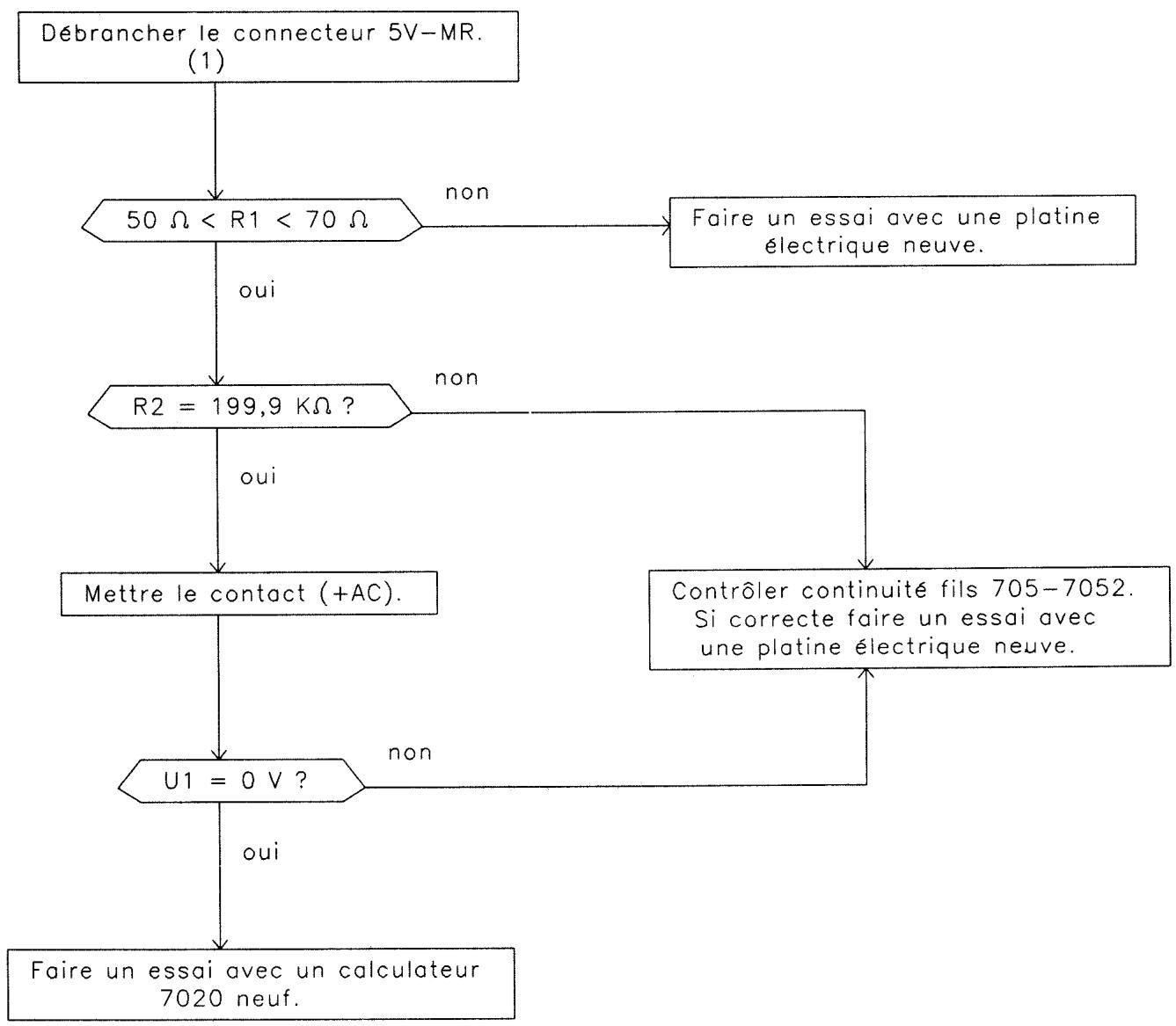

Contrôle commande RELAIS de sécurité ABR (court-circuit)

• Contrôle conformité du montage du shunt, emplacement n1 dans le boîtier BB1.
• Contrôle calculateur anti-blocage 7020 débranché.

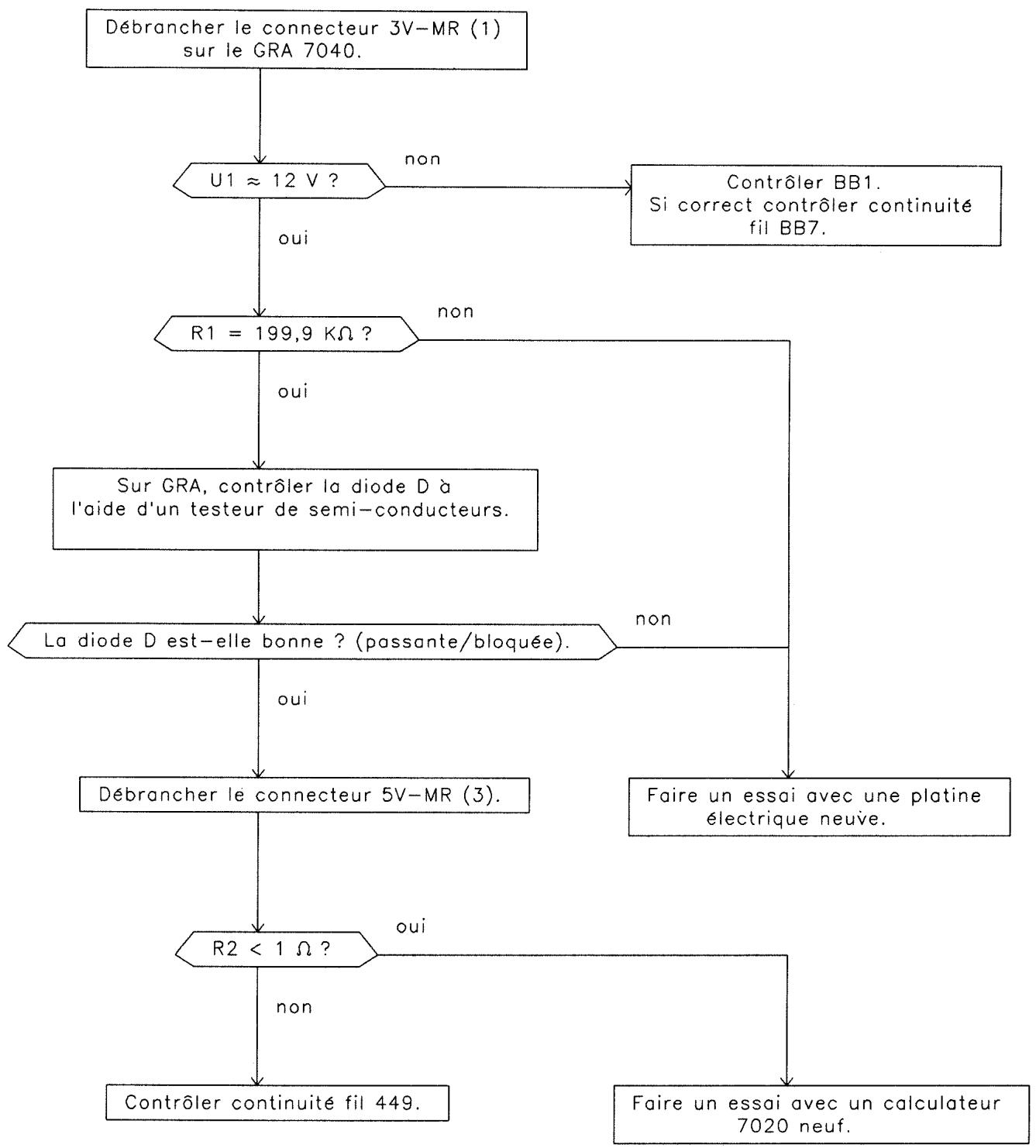

Relaiis de securite 7040A

• Conditions préalables : conformité de montage du shunt en placement n1 dans le boîtier (BB1). Brancher le BIP 722. Nota. - Le code 22 est mémorisé avec le code 55 (disjonction fonction ABR)

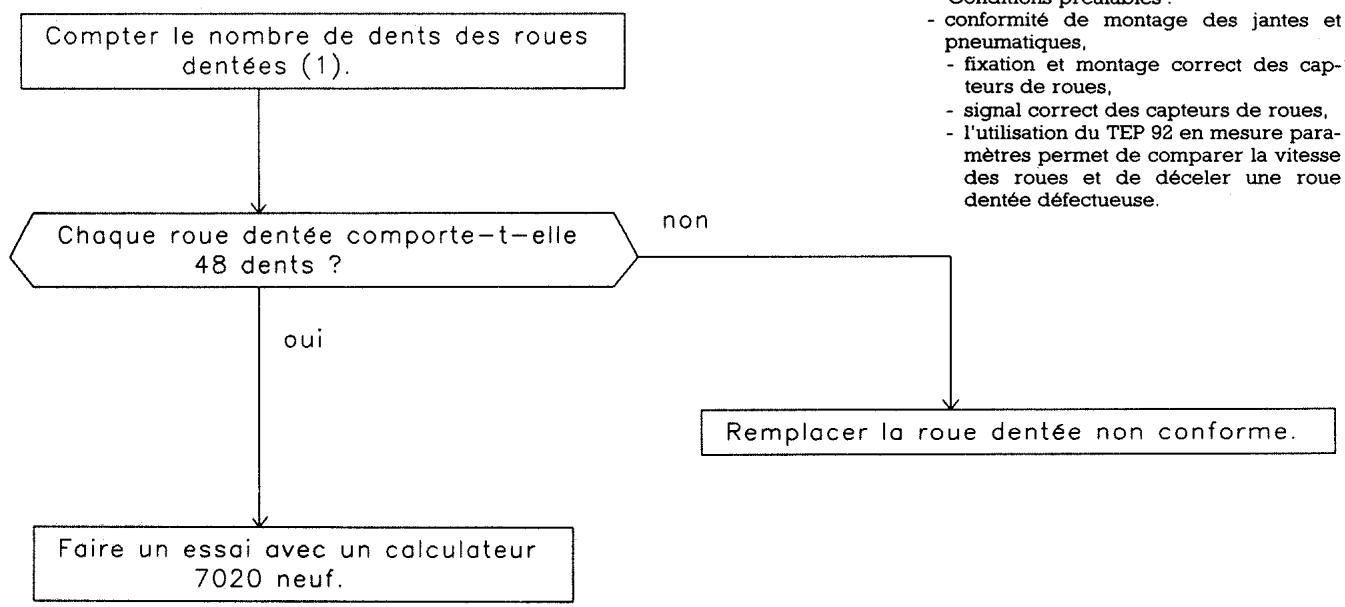

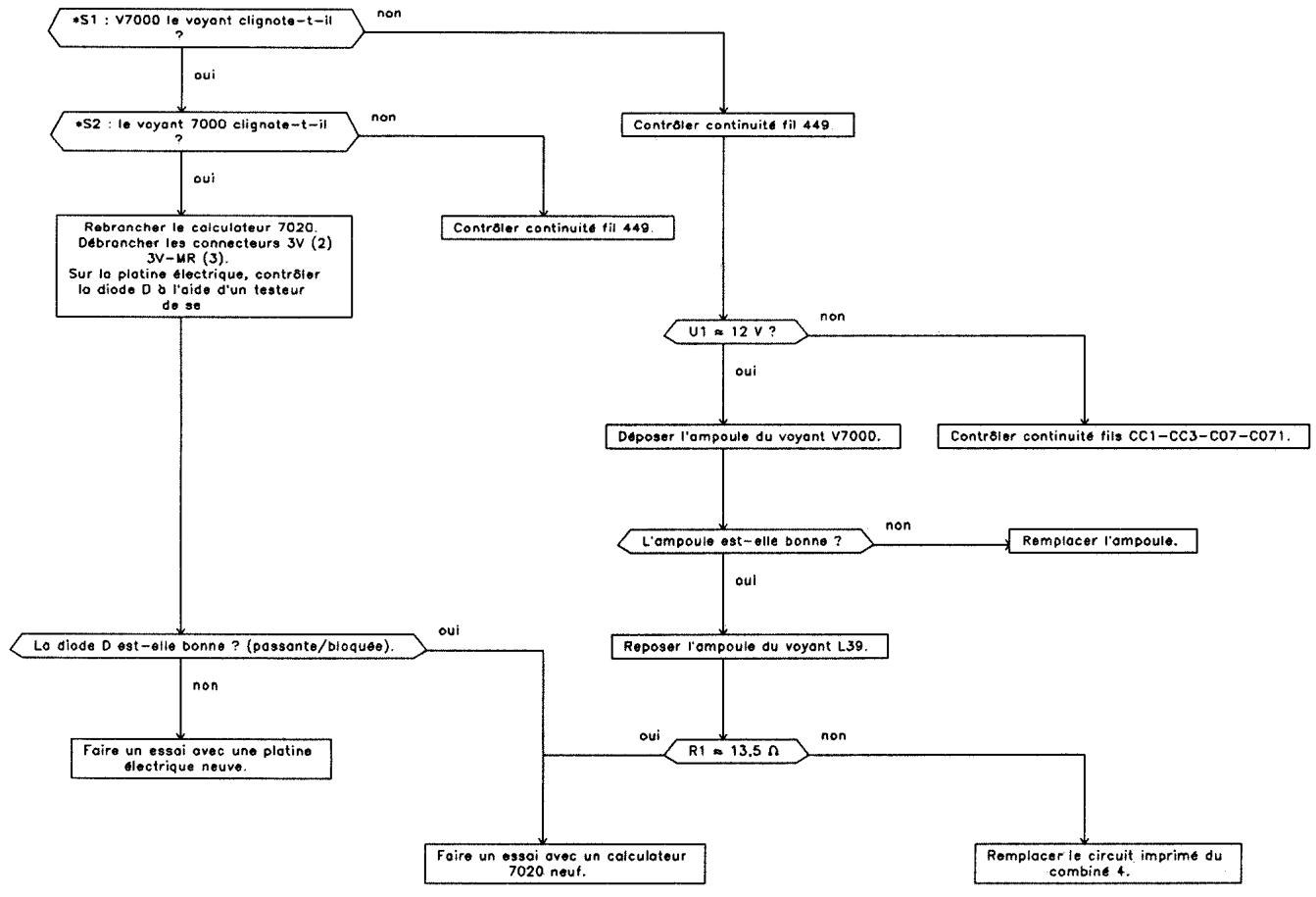

Contrôle montage du VOYANT d'alerte V700

• Conditions préalables:
• autocontrôle du voyant (V7000) correctement effectué. -conformité de montage du fusible (F7), -brancher le BIP 722,
• calculateur antiblocage (7020) débranché,
• débrancher le connecteur 5V-MR, -mettre le contact (+ AC).

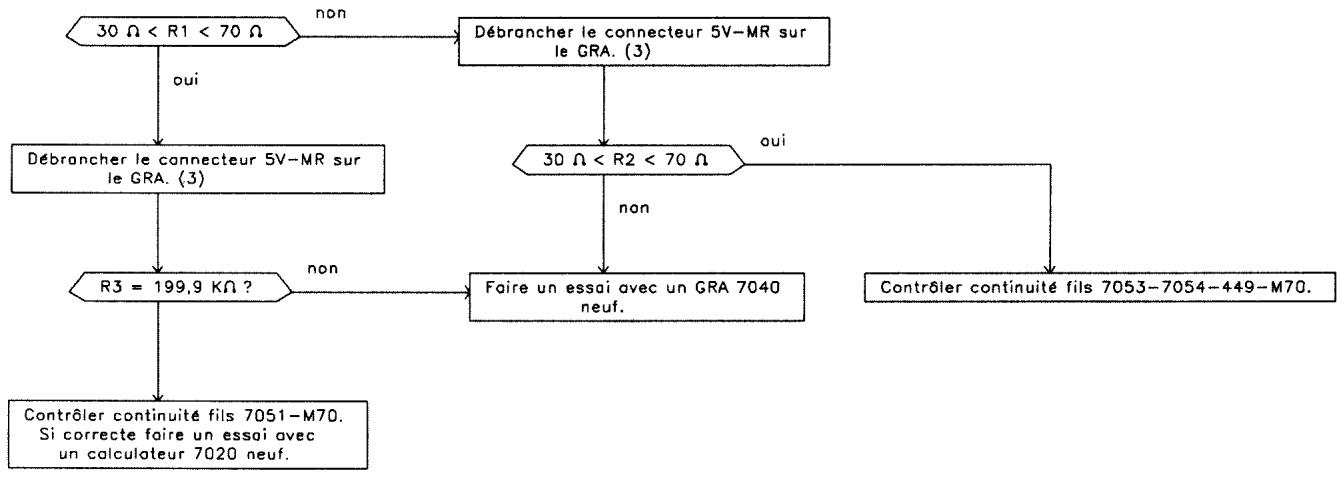

Contrôle commande RELAIS de POMPE hydraulique

• Conditions préalables:
• brancher le BIP 722,
• calculateur antiblocage (7020) débranche,
• débrancher les connecteurs 3V (1) 5V-MR (2).

Note. - Le code 53 est mémorisé avec le code 55 (disjonction de la fonction ABR).

Contrôle fonction hydraulique

• Lors d'une analyse des défauts, la fonction hydraulique peut être mémorisée en plus d'autres codes défauts.

Mémorisation du code seul

• Contrôler les éléments hydrauliques du circuit de frein :
• réglage des compensateurs de freinage, -étriers de roues, -maître-cylindre,
• canalisations hydrauliques,
• groupe de régulation additionnel.

Autres codes définis présents

• Contrôler les fonctions incriminées par les codes définis mémorisés :
• fonction capteurs de roues (continuité et signal),
• montage et état mécanique des capteurs de roues, s'assurer que la masse polaire du capteur de roue n'est pas endommagée.

-Tension (V) 12 -Ampérage (A) 200a300 - Capacité (A.h) 38

Alternateur

• Alternateur triphase 750 W (à ventilation interne) avec régulateur incorporé.
• Puissance (A):
• classe 5 55
• classe 7 70
• Marque Valéo
• Type :
• classe 5 A 11 VI 10
• classe 7 A 11 VI 11 - Tension requise (V) 13,8 à 14,8

Demarreur

• Marque Valéo
• Type D6RA37
• Classe 2 ou 3

Généralités

• Vérifier la propreté des bornes et des cosses. Si elles sont souillées, les desserrer et les nettoyer.
• Ne pas débrancher les cosses quand le moteur tourne.
• Ne pas recharger la batterie sans avoir débranché les deux cosses.
• Vérifier périodiquement le niveau d'électrolyte par le témoin visuel sur les batteries scellées.
• Si la batterie est munie de bouchons démontables, le niveau d'électrolyte doit toujours couvrir les éléments. Au besoin, rétablir le niveau avec de l'eau déminéralisée.
• En cas de légères remontées d'acide, poser un cordon de graisse au pied de la borne de batterie.
• Le débranchement de la batterie entraîne:
• l'annulation d'éventuel(s) incident(s) mémorisé(s) dans le calculateur d'injection ou d'ABS,
• le retard aux réglages initiaux dans le calculateur d'injection,
• la protection de l'autoradio (le code devra être rentré pour une nouvelle utilisation).

(Fig. ÉLEC. 1)

Particularités des batteries « delco

• Ces batteries possèdent un hydromètre incorporé (), permettant d'en connaître l'état (fig. ELEC. 1).
• Point « Vert », batterie suffisamment chargée.
• Zone « Sombre », batterie insuffisamment chargée.
• Zone « Claire », niveau d'électrolyte trop bas.

Contrôle

• Contrôler l'état de charge de la batterie en mesurant la concentration d'acide et l'électrolyte au moyen d'un pèse-acide (aéromètre).
• Le poids spécifique de l'électrolyte est fonction de la charge de la batterie et doit être approximativement le même dans les différents éléments. Des différences importantes permettent de conclure à l'existence d'objets défectueux. Deux éléments côte à côte d'un poids spécifique inférieur indiquent une inégalité de paroi entre ces éléments. Un poids spécifique inférieur dans un élément révèle le court-circuit de l'objet.

• État de charge (poids spécifique de la batterie à 20 °C (température de l'électrolyte)) :

-1,28 batterie bien chargée, -1,20 batterie à moitié chargée, -1,12 batterie déchargée.

• Une batterie déchargée doit être rechargée sur-le-champ, sans quoi les dommages permanents sont à prévoir.
• Vérifier le niveau de l'électrolyte de la batterie.
• Compléter le niveau diminué par l'évaporation à l'aide d'eau pure.
• Essayer la batterie sous charge. Raccorder un voltmètre aux bornes de la batterie, lancer le moteur et dire la tension.
• Pendant le démarrage, si la batterie est chargée, la tension doit être voisine de 10V.
• Si la tension s'effondre immédiatement et si l'on observe une concentration d'acide différente, il y a lieu de conclure à l'existence de cellules défectueuses.
• Remplacer la batterie défectueuse. L'essai de la batterie peut aussi se faire à l'aide d'un appareillage habituel du commerce. Suivre en ce cas les directives du fabricant.

CHARGE

Important. - La charge de la batterie sera effectuée batterie déposée du véhicule et dans un local parfaitement aéré pour éviter l'accumulation d'hydrogène (gaz facilement inflammable).

Mise en charge sous tension constante

• Pour éviter une surveillance inutile de la batterie, utiliser un chargeur à tension constante qui coupera automatiquement l'alimentation du courant de charge lorsque la charge de la batterie s'améliore.
• Régler la tension de charge sur 14,4 ± 0,5 volts. Le courant de charge (A) doit être de 10% de la capacité de la batterie, c'est-à-dire que pour une capacité de 62Ah le courant de charge doit être de 6,2 A.

Poursuivre la charge jusqu'à ce que la densité de l'acide et la tension de charge cessent d'augmenter pendant deux heures. Il faut savoir que la densité mesurée varie de 0,01 par tranche de température de C. En mesurant par exemple une température d'acide de C la densité de l'acide mesurée doit s'élever de 0,01 pour obtenir la valeur référencée à C. - Débrancher le chargeur en ayant soin de couper l'alimentation en premier pour éviter la formation d'étincelles.

Remarque

• Ces véhicules sont équipés d'alternateur à régulateur incorporé avec un voyant au tableau de bord dont le fonctionnement est le suivant : lorsqu'on met le contact, le voyant s'allume.
• lorsque le moteur démarre, le voyant s'éteint,
• si le voyant se rallume en cours de fonctionnement moteur, il indique un défaut de « charge ».
• Le voyant ne s'allume pas en mettant le contact:
• Vérifier si le connecteur du régulateur est branché,
• vérifier si la lampe est grillée.
• Le voyant s'allume, moteur tournant :
• Il indique un défaut de charge dont l'origine peut être :
• rupture de la courroie d'alternateur, coupure du câble de charge,
• déterioration interne de l'alternateur (rotor, stator, diodes ou balais),
• défaut de régulateur.
• Si la tension régulée est inférieure à 13,5 volts vérifier l'alternateur. Le défaut peut provenir :
• d'une diode cassée, -d'une phase coupée,
• d'un court-circuit des pistes.

(Fig. ÉLEC. 2)

Contrôle de la tension

• Mettre un voltmètre aux bornes de la batterie, lire la tension batterie.
• Démarrer le moteur et monter en régime jusqu'à ce que l'aiguille du voltmètre se stabilise sur la tension régulée.
• Cette tension doit être comprise entre 13,5 et 15 volts.
• Brancher un maximum de consommateurs, la tension régulée doit rester entre 13,5 et 15 volts.

Contrôle du débit

• Réalisér le branchement indiqué, à l'aide d'un ampéremètre A, d'un voltmètre V et d'un rhéostat Rh ou d'un combiné Volt/Ampéremètre/Rhéostat (fig. ÉLEC. 2).
• Suivant les références des appareils du véhicule, régler le régime moteur et agir sur le rhéostat pour obtenir l'intensité :

le courant d'amorçage de l'excitation traversant le voyant, s'assurer que le voyant s'allume à la mise sous tension,

-la montée en tension de l'alternateur éteint le voyant par tension en opposition à celle de la batterie.

Verification des BAGUES collectrices du ROTOR

• Effectuer un essai de continuité (fig. ÉLEC. 3).
• Remplacer le rotor s'il n'y a pas continuité.
• Effectuer un essai d'isolement (fig. ELEC. 4).
• Remplacer le rotor s'il y a continuité.
• Vérifier le degré d'usure des bagues collectrices.
• Vérifier le mouvement régulier du balai. - Mouvement irregulier : verifier le portebalai et le nettoyer.
• Vérifier si le balai n'est pas trop usé.
• Remplacer le balai s'il est usé jusqu'à la ligne indiquant la limite.

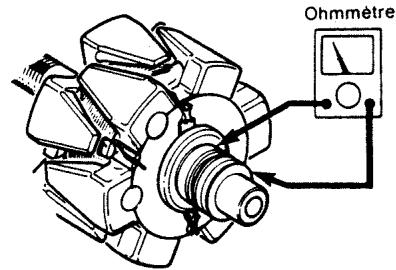

(Fig. ÉLEC. 3) (Fig. ELEC. 4)

• Vérifier si l'épissure du balai n'est pas endommagée.
• Endommagée : remplacer.
• Vérifier la pression du ressort de balai.

Verification du STATOR

• Pour essayer le stator ou la diode, il faut les séparer en dessoudant les câbles de la connexion.

Attention. - N'utiliser que la chaleur voue pour faire fondre la brasure. Sinon, une trop fort chaleur endommagerait les diodes.

• Effectuer un essai de continuité (fig. ÉLEC. 5).
• Séparer une paire de fils en laissant les deux autres paires fermement liées.
• Connecter l'ohmmètre aux deux câbles séparés. Ceci permet de contrôler les trois phases.
• Pas de continuité : remplacer le stator.
• Effectuer un essai de masse (fig. ÉLEC. 6).
• Continuité: replacer le stator.

Verification des DIODES

• Utiliser un ohmmètre pour vérifier l'état des diodes, selon les indications du tableau suivant.
• Si l'un quelconque des résultats de l'essay n'est pas satisfaisant, changer l'ensemble de diodes.
• Connecter chaque diode à un ohmmètre l’une après l’autre et relever la lecture (fig. ÉLEC. 7). Inverser les connexions. L’ohmmètre devrait indiquer une résistance haute et basse (ou vice-versa). En ce qui concerne les résultats de l’essay, consulter le tableau ci-après.

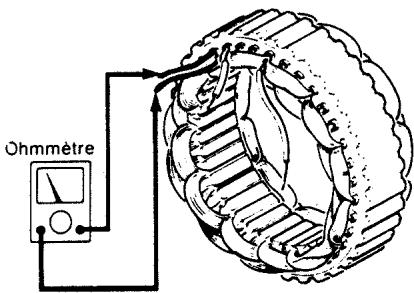

(Fig. ÉLEC. 5) (Fig. ÉLEC. 6)

	Sondes de l'ohmmètre		Continuité
	Positif	Négatif
Vérification des diodes (Côté positif)	plaque positive de diodes	bornes de diode	oui
	bornes de diode	plaque positive de diodes	non
Vérification des diodes (Côté négatif)	plaque négative de diodes	bornes de diode	non
	bornes de diode	plaque négative de diodes	oui

Contrôle du solénoïde

-Solenoid déposé du démarreur. - Utiliser une batterie appropriée, correctement chargée. - Contrôle de l'enroulement d'appoint - Établir la liaison masse de la batterie-câble du bobinage inducteur (borne 31) (fig. ÉLEC. 8). - Établir la liaison borne positive de la batterie-excitation (borne 50). - La tige de commande de la fourchette doit rentrer à l'intérieur du solénoïde. - Effectuer cette opération plusieurs fois de suite. - Si la tige de commande ne rougit pas, remplacer le solénoïde. - Débrancher les câbles de la batterie.

(Fig. ÉLEC. 2)

(Fig. ELEC. 8)

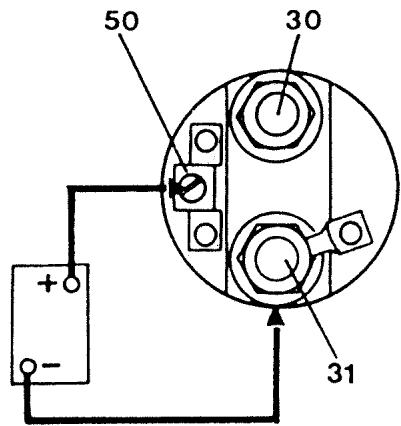

- Contrôle de l'enroulement de maintien

• Etablir la liaison masse de la batterie, masse du solénoïde (fig. ÉLEC. 9).
• Etablir la liaison borne positive de la batterie-excitation (borne 50).
• Appuyer à fond sur la tige de commande de la fourchette. - La tige doit rester enfoncée.
• Dans le cas contraire, remplacer le solénoïde.
• Débrancher les câbles de la batterie.

Contrôle du contact

• Brancher un ohmmetre entre la borne d'alimentation du solenoise (30) et la borne de bobinage inducteur (borne 31) (fig. ELEC. 10).

(Fig. ÉLEC. 9) (Fig. ELEC. 10)

• Appuyer à fond sur la tige de commande de la fourchette. L'aiguille de l'ohmmètre doit indiquer zéro.
• Dans le cas contraire, remplacer le solénoïde.
• Débrancher l'ohmmètre.

Verification des BALAIS

• Vérifier le degré d'usure de chaque balai.
• Usure excessive : remplacer. Si les balais d'origine nécessitent seulement un nettoyage, utiliser un chiffon imbibé d'essence.
• Vérifier les ressorts de balai et s'assurer que le mouvement des balais s'effectue librement dans les porte-balais.

Porte-balais

• Effectuer un essai d'isolement entre le porte-balai (cote positive) et son embase (cote négative) (fig. ELEC. 11).
• Il y a continuité : remplacer
• Vérifier si le mouvement du balai est bien doux.
• Remplacer le porte-balai s'il est tordu et le nettoyer si sa paroi de cuilissement est sale.

Verification de l'inducteur

• Effectuer un essai de continuité (entre la borne positive de l'inducteur et les balais positifs) (fig. ELEC. 12).
• Pas de continuité : remplacer l'ensemble carcasse.
• Effectuer un essai d'isolement (entre la borne positive de l'inducteur et la carcasse).
• Il y a continué : remplacer l'ensemble carcasse.

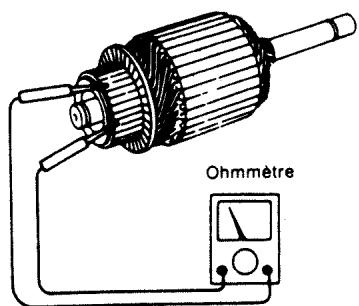

(Fig. ELEC. 11)

(Fig. ÉLEC. 12)

• Effectuer un essai de continuité (entre deux segments côte à côte) (fig. ELEC. 13).
• Pas de continuité : remplacer.
• Effectuer un essai d'isolation (entre chaque segment de collecteur et l'arbre) (fig. ÉLEC. 14).
• Il y a continuité : remplacer.
• Vérifier la surface du collecteur.
• Surface rugueuse : poncer légèrement à l'aide de papier d'émeri nuance 500 à 600.
• Vérifier le diamètre du collecteur.
• Inférieur à la valeur spécifique : remplacer.

Boîte à fusibles sous la planche de bord

• Située à gauche du conducteur. Equipée de 4 fusibles de rechange et d'une pince spéciale pour les remplacer. Pour ouvrir, tirer sur l'avant du cache. F1 Intensité 5A: correcteurs projecteurs, bobine relais lave-projecteurs F 2 Intensité 25 A : pompe lave-vitre AV et AR, cadenceur essuie-vitre AV, bobine relais lunette chauffante, moteur climatisation, sièges chauffants, signal sonore. F 3 Intensité 15 A: combiné témoins niveau mini essence et charge batterie, commande air conditionné et recyclage, compresseur réfrigération, lunette AR chauffante, sièges chauffants, alimentation boîtier central température eau (+ acc.), ouverture volet climatisation réfrégération, bobine relais GMV grande vitesse (réfrégération), bobine relais coupure réfrégération.

(Fig. ELEC. 13) (Fig. ELEC. 14)

F 4 Intensité 20 A: essuie-vitre AR, clignotants. F 5 Intensité 30 A: puissance lunette AR chauffante, allume-cigares, avertisseurs. F 6 Intensité 10 A: feux de détresse, bobine relais GMV (petite vitesse), alimentation boîtier central température eau (+ permanent). F 7 Intensité 10 A: feu de recul, compteurs, feux diurnes, récepteur température eau, récepteur jauge essence, combiné témoins freins, pression d'huile, température huile, température eau, ABR, starter, autodiagnostic, dim-dips. F 8 Intensité 20 A: autoradio (+ mémoire), montre, éclairage coffre, plafonnier, condemnation centralisée des portes. F 9 Intensité 25 A : Essuie-vitre AR, autoradio (+ acc.), lecteur de cartes, stops, lève-vitres AV, rétroviseur électrique, combiné, éclairage vide-poches, bruiteur veilleuses oubliées. F10 Intensité 25 A: puissance lève-vitres AV. F11 Intensité 5 A: feu AR de brouillard. F12 Intensité 5 A: veilleuse AR. G, éclairage combiné. F13 Intensité 5 A: veilleuse AR. D, éclairage plaque, éclairage façade climatisation et autoradio, bruiteurs veilleuses oubliées.

Fusibles compartiment moteur (fig. ELEC. 16).

• Alimentation calculateur ABR (shunt) -ABR30A.
• Ventilateur 20A (avec réfrigération)

40A)

• Ventilateur 20 A (avec réfrigération 40 A). Pompe essence électrique 15 A
• Sonde Lambda 10A.

(Fig. ELEC. 16)

(Fig. ÉLEC. 15)

Codification des appareils

• Les appareils sont numérotés avec quatre chiffres, exemple : 4310.
• Les deux premiers chiffres indiquent la fonction, les deux chiffres qui suivent identifient l'appareil.
• Plusieurs appareils identiques sont différenciés en ajoutant un indice alphabétique, exemple : 1330A. -La numérotation des voyants est précédée de la lettre V, exemple : V 2610. Cas particuliers des appareils servant à l'alimentation électrique:
• BBO: batterie,
• BB1: boîtier plus batterie,
• CA: contacteur antivol.
• PSF : platine servitude-boîte fusibles.
• Les connecteurs libres qui ont une fonction particulière (exemple : test d'une fonction) sont numérotés comme les appareils avec la lettre C devant, exemple : C 1300.
• Numérotation des prises de masse.
• On utilise les lettres M, H ou C pour définir l'emplacement géographique et on fait précéder le nombre d'identification de la prise de masse par la lettre M, exemple: HM11.
• M = moteur; H = habitacle; C = coffre.
• Numérotation des épissures.
• On utilise les lettres M, H ou C pour définiir l'emplacement géographique et on fait précéder le nombre d'identification de l'épissure par la dette E, exemple: HE28. -M = moteur; H = habitacle; C = coffre.

Codification des connecteurs

• Numérotation des interconnexions.
• On utilise les lettres M, H ou C pour définir l'emplacement géographique et on fait précéder le numéro d'ordre de connexion par la lettre C, exemple: MC15.
• M = moteur; H = habitacle; C = coffre.

LECTURE DES SCHEMAS DE CÂBLAGE

1 : représentation d'une particularité de branchement suivant l'équipement du véhicule 2 : représentation d'une interconnexion partielle 3 : représentation d'une interconnexion complète 4 : représentation d'une épissure A : numéro de l'appareil

B: numéro de fil D: numéro de case du connecteur E: numéro de fusible F: figurine représentative de l'appareil H: représentation fil existant suivant équipement du véhicule I: nombre de voies du connecteur

J: couleur du connecteur K: numéro de l'interconnexion L: nombre de voies de l'interconnexion M: couleur de l'interconnexion • : numéro du module (cas du connecteur traverse de cloison composé de plusieurs modules) P : identification du faisceau

• Numérotation des prises équipotentielles positives.
• On utilise les lettres M, H ou C pour définir l'emplacement géographique et on fait précéder le numéro d'ordre de la prise d'équipotentialité par la lettre D, exemple : HD5.
• M = moteur; H = habitacle; C = coffre.
• Numérotation des prises équipotentielles négatives.
• On utilise les lettres M, H ou C pour définir l'emplacement géographique et on fait précéder le numéro d'ordre de la prise d'équipotentialité par les lettres DM, exemple : HDM4.
• M = moteur; H = habitacle; C = coffre.

Codification des FILS

• Le principe de cette numérotation est de rattacher le numéro du fil à la fonction électrique ou à l'alimentation, exemples : 101, CC12.
• Les deux premiers caractères indiquent la fonction ou l'alimentation, le ou les deux chiffres qui suivent identifient le fil. Cas particulier d'un fil venant d'une alimentation après fusible, exemple : A113.
• Le premier caractère indique l'alimentation, les deux chiffres qui suivent donnent le numéro du fusible et le dernier chiffre identifie le fil.
• Les alimentations sont regroupées selon le découpage ci-dessous.
• Alimentations avant fusibles :
• BB: alimentation + batterie,
• CC: alimentation + après contact,
• AA: alimentation + accessoire.
• Alimentations après fusibles :
• B: alimentation + batterie,
• C: alimentation + après contact,
• A: alimentation + accessoire,
• V: alimentation + veilleuse.

Alimentations spécifiques :

• CÉ: alimentation + éclairage

apres contact,

M: Masse.

Codification des abbreviations

• P Plus permanent
• AA Plus après accessoire
• AC Plus après contact
• V Plus veilleuse
• D Plus démarreur

Codification des couleurs

-BL blanc -GR gris -MR marron -BE bleu -VE vert -BG beige

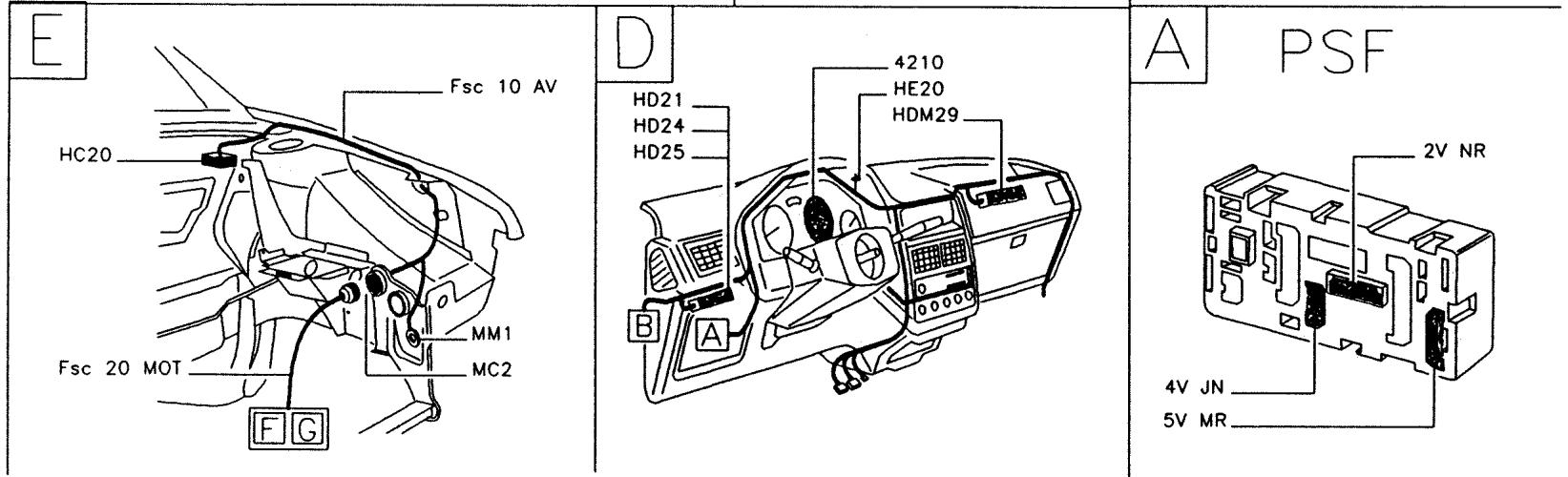

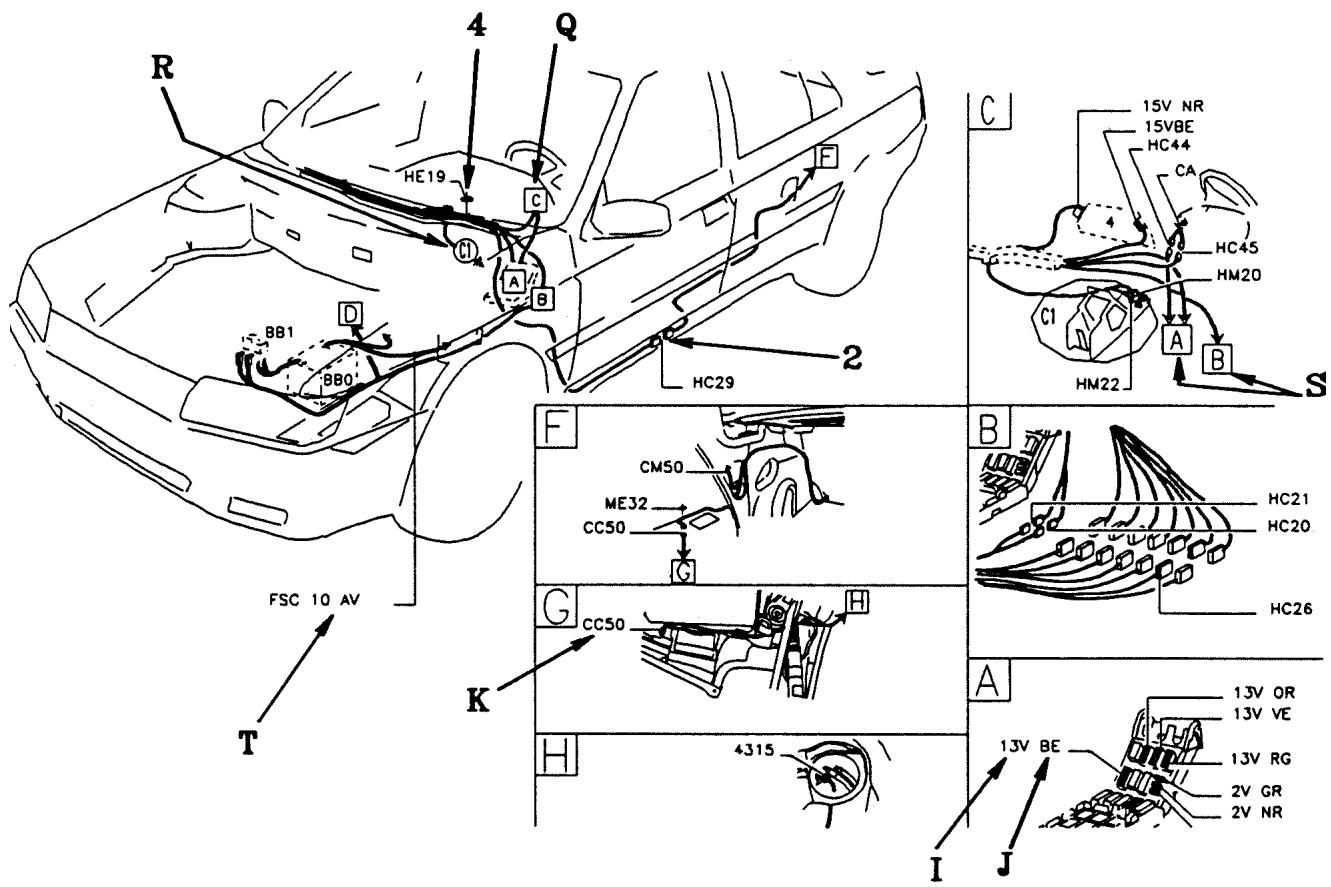

Lecture des schemas d'implantation

2 : représentation d'une interconnexion 4 : représentation d'une épissure I : nombre de voies du connecteur

I: couleur du connecteur K: numéro de l'interconnexion Q: voir détails dans le cadre indiqué

R: voir détails Cl dans le cadre C S: suivre les détails dans les différents cadres T: identification du faisceau

• jN. jaune
• RG. rouge - OR orange
• VI. violet
• NR.......................................................

LISTE faisceaux

FSC 10 AV Faisceau avant

FSC 12 US FR faisceau usure

plaquettes de frein

FSC 13 REP faisceau répétiteur

lateral

FSC 15 F/AV faisceau face avant

FSC 20 MOT faisceau moteur

FSC 22 MOT/C faisceau moteur

complémentaire

FSC 30 ABR. Faisceau antiblocage

de roues

FSC 50 P/B.... faisceau planche de bord

FSC 52 PLAF faisceau plafonnier

FSC 60 PR AV/G faisceau porte AV. G.

FSC 61 PR AV/I/G faisceau porte

intermédiaire G.

FSC 64 PR AV/I/D faisceau porte

intermédiaire D.

FSC 65 PR AV/D... faisceau porte AV. D.

FSC 71 AR faisceau AR.

FSC 76 VL faisceau volet

FSC 77 VL/G faisceau volet G.

FSC 78 VL/D faisceau volet D.

FSC 79 ECL/C... faisceau éclairage coffre

FSC 85 ECL. faisceau éclaireur

de plaque polie

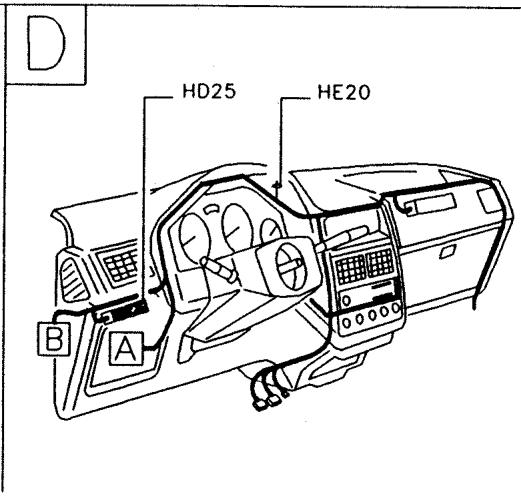

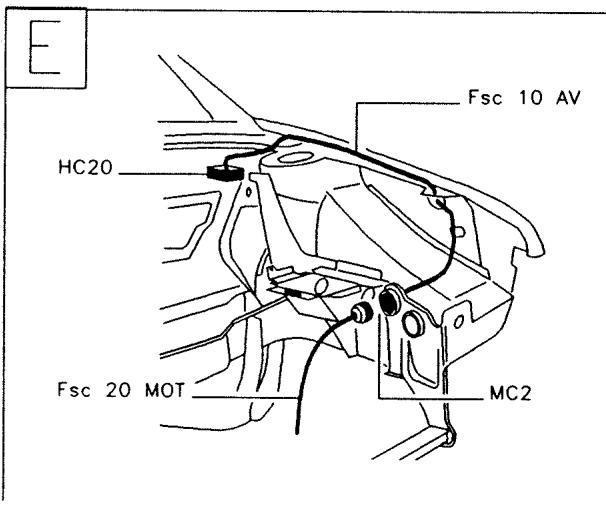

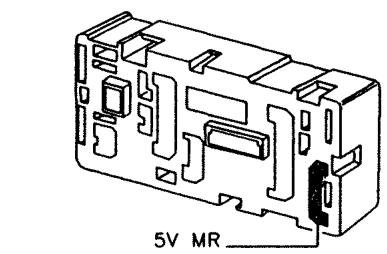

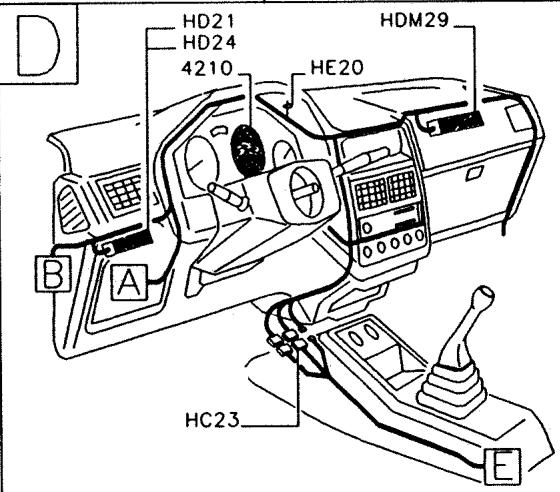

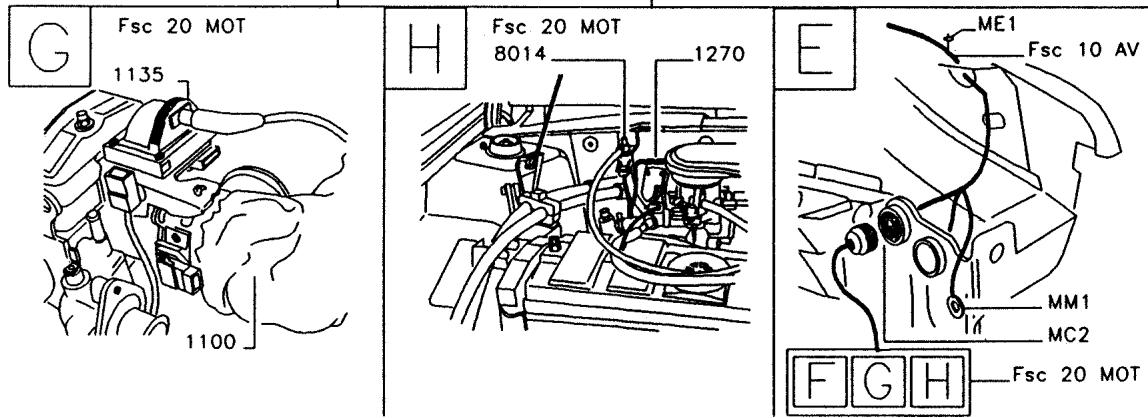

LISTE des appareils

BBO Batterie

BB1 Boîtier plus batterie

CA Contacteur antivol

PSF Platine de servitude-boîte fusibles

C1200 Connecteur test injection

C1300 Connecteur test injection-allumage

C7000 Connecteur test antiblocage de roues

V1000 Voyant de charge

V1100 Voyant test allumage

V1300 Voyant test injection-allumage

V2600 Voyant de feu despositions

V2610 Voyant de faux de croissement

V2620 Voyant de feu des route

V4020 Voyant de température eau moteur

V4110 Voyant de pression huile moteur

V4120 Voyant de niveau huile moteur

V4300 Voyant de niveau minimum essence

V4420 Voyant frein de stationnement / niveau liquide de frein

V4430 Voyant d'usure plaquettes

V7000 Voyant test antiblocage de roues

1010 Demarreur

1020 Alternateur

1100 Allumeur

1105 Module allumage

1135 Bobine allumage

1205 Fusible pompe à carburant

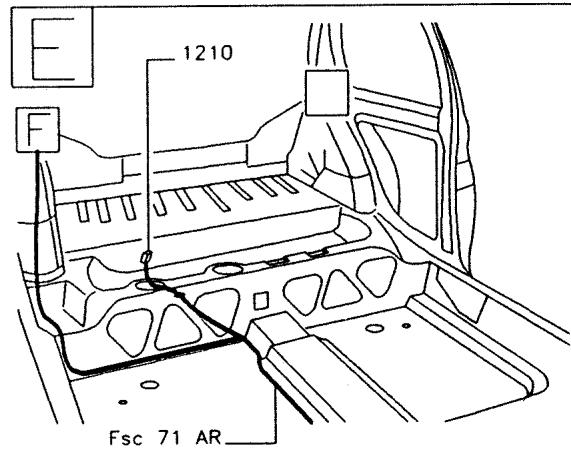

1210 Pompe à carburant

1215 Électrovanne purge canister

1217 Électrovanne coupure purge canister

1218 Électrovanne coupure d'avance

1220 Thermistance eau moteur 1226 Moteur régulation ralenti et contacteur de ralenti 1239 Électrovanne de régulation de ralenti 1240 Thermistance air admission 1270 Résistance rechauffage carburateur ou boitier papillon 1304 Relais double multofonctions injection 1305 Potentiometre richesse 1313 Capter vitesse moteur 1315 Résistance injection 1317 Potentiometre papillon 1320 Calculateur injection allumage 1325 Calculateur injection 1330Injecteur 1348 Fusible chauffage sonde a oxygène 1350 Sonde a oxygène AV 1500 Relais motoventilateur 1501 Fusible motoventilateur 1505 Thermocontact d'enclementventilateur 1506 Résistance bivitesse motoventilatéur 1510 Motoventilataur 2 Commutateur éclairage signalisation 2000 Interrupteur feuux de brouillard AR 2100 Contacteur de stops 2200 Contacteur de feuix de recul 2300 Interrupteur signal danger 2305 Centrale clignotante 2320 Feu indicateur direction AV. G 2325 Feu indicateur direction AV. D 2340 Feu repétateur lésral G 2345 Feu repétateur lésral D 2400 Relais feuix diurnes 2520 Avertisseur sonore 2610 Projecteur G 2615 Projecteur D 2630 Feu AR. G 2635 Feu AR. D 2636 Éclaireur plaque police 2660 Interrupteur feuix antibrouillard AV 2665 Relais feuix antibrouillard AV 2685 Relais projecteurs complémentaires 2690 Projecteur complémentaire G 2695 Projecteur complémentaire D 3000 Contacteur de feuillage (porte AV. G) 3001 Contacteur de feuillage (porte AV. D) 3010 Plafonnier AV 3050 Rheostat d'éclairage 3053 Eclaireur allume cigares 3065 Éclaireur de carte 3100 Contacteur d'éclairercoffre 3105 Éclaireur coffre (ou volet AR) 4 Combiné 4020 Thermocontact eau moteur 4025 Thermistance-thermocontact eau moteur (indicateur) 4030 Thermistance eau moteur (indicateur) 4100 Thermistance huile moteur indicateur) 4110 Manocontact huite 4120 Sonde niveau huile 4210 Compte-tours 4310 Jauge a carburant (récepteur) 4400 Contacteur de frein de stationnement 4410 Contacteur niveau liquide de frein

DEMARREUR ALTERNATEUR

B HC20

A PSF

DÉMARREUR ALTERNATEUR

DÉMARREUR ALTERNATEUR PRÉCHAUFFAGE COMPTE-TOURS (DIESEL)

DÉMARREUR ALTERNATEUR PRÉCHAUFFAGE COMPTE-TOURS (DIESEL)

ALLUMAGE CARBURATION

ALLUMAGE CARBURATION

ALLUMAGE INJECTION MOTEUR TU 1-HDZ

ALLUMAGE INJECTION MOTEUR TU 1-HDZ

ALLUMAGE INJECTION MOTEUR TU 9-TU 3M (CDZ-KDX)

B HC20

A PSF

ALLUMAGE INJECTION MOTEUR TU 9-TU 3M (CDZ-KDX)

ALLUMAGE INJECTION MOTEUR TU 3FJ2/K (K6B)

ALLUMAGE INJECTION MOTEUR TU 3FJ2/K (K6B)

ALLUMAGE INJECTION MOTEUR TU 3FJ2/Z (KFZ)

ALLUMAGE INJECTION MOTEUR TU 3FJ2/Z (KFZ)

Plaoues d'identification

1. Numéro de série sur la carrosserie.
2. Plaque du constructeur réglementation CEE.
3. Référence teinte de caisse.
4. Pressions de gonflage.

PLAQUE De construction reglementation CEE

a - Numéro de réception. b - Numéro d'identification du véhicule. Identification constructeur.

Type Mines

0 remplacement en réserve.

Numéro de série.

c - Poids maxi autorisé en charge (PTC) d - Poids total roulant autorisé (PTR) - Charge maximale admissible sur essieu avant. ±bf - Charge maximale admissible sur essieu arrière. ±bg - Code d'identification.

Teintes carrosserie

Type opaque

• Blanc Meije. POWT - Beige Tibesti POCX
• Rouge Vallélunga P3KB
• Bleu Arabie P3LA
• Noir Onyx P3XY
• Vert Sépale. PORW

Type métallisé

• Rouge Plaisir MOJP
• Brun Castillane MOEA
• Bleu Topaze MOLZ
• Bleu Miami MONY
• Gris Graphite MOTW
• Gris Magnum MOTA
• Gris Futura MOTP
• Vert Marmara. MORX - Beige Mayfair MOCN
• Bleu Polaire MOQP 1 - Gris Quartz MOYCO
• Vert Fluorite MOSS

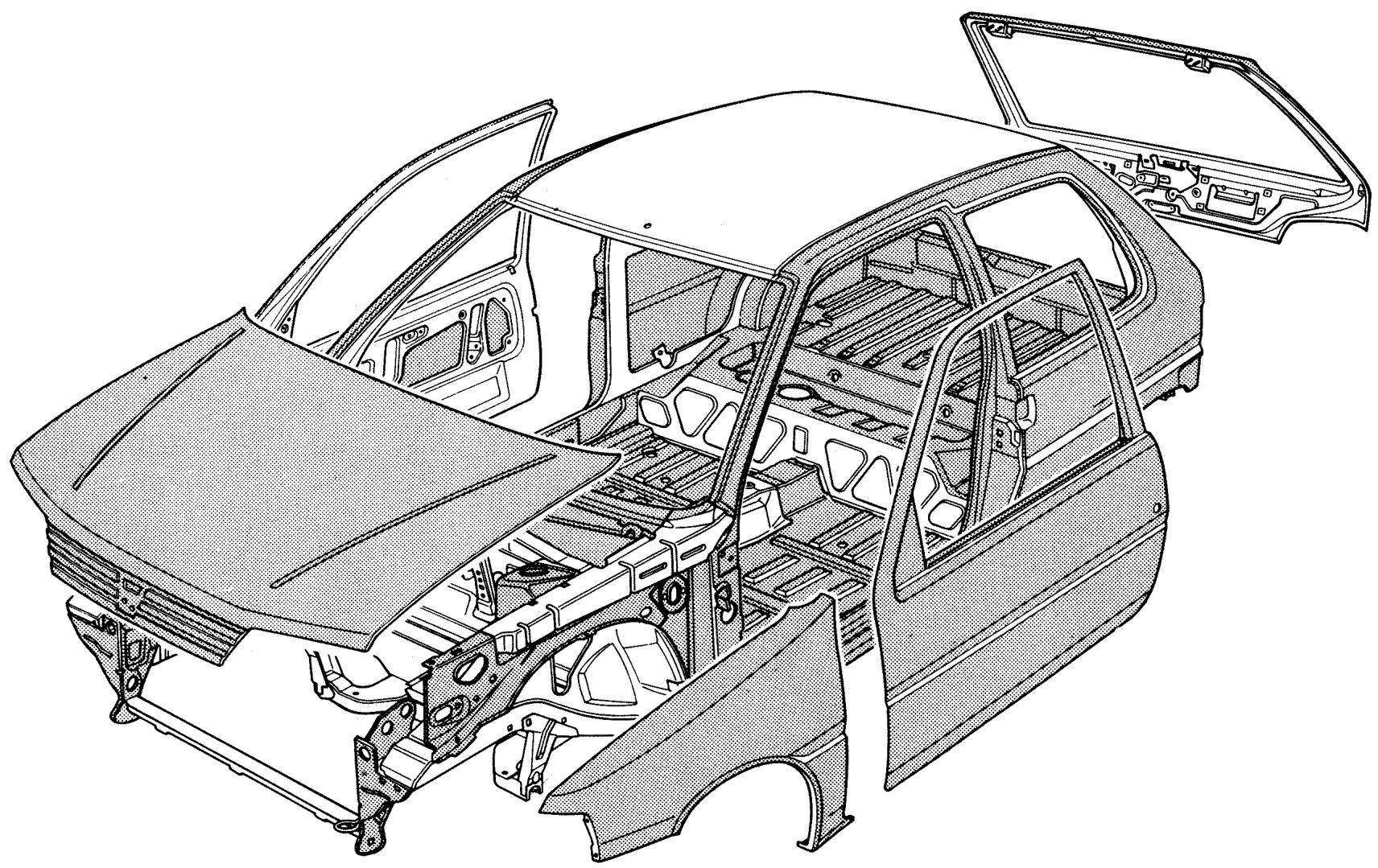

ÉCLATÉ CARROSSERIE

ÉCLATÉ CARROSSERIE PARTICULARITÉS (5 PORTES)

Composition de la carrosserie

1 - Capot avant 2 - Aile avant 3 - Demi bloc avant 4 - Charnière de capot 5 - Passage de roue 6 - Longeron avant partiel : partie avant 7 - Bouclier 8 - Enjoliveur 9 - Phare avant 10 - Face avant 11 - Embout de longeron 12 - Semelle de longeron 13 - Longeron avant 14 - Longeron avant complet 15 - Fermeture arrière de longeron 16 - Renfort de doublure d'aile 17 - Doublure d'aile 18 - Partie avant de passage de roue 19 - Renfort de passage de roue 20 - Partie arrêtée de passage de roue 21 - Support de suspension 22 - Doublure de traverse inférieure 23 - Traverse inférieure 24 - Pare-brise 25 - Traverse arrêtée de pavillon AV 26 - Pavillon 27 - Traverse arrêtée de pavillon 28 - Tablier 29 - Tôle d'auvent 30 - Doublure de traverse d'auvent 31 - Traverse d'auvent 32 - Flambeau de support de colonne de direction 33 - Semelle de support de colonne de direction 34 - Plancher avant 35 - Renfort de tunnel 36 - Support de frein à main 37 - Tunnel 38 - Hayon arrière 39 - Lunette arrière 40 - Traverse avant de plancher avant 41 - Gousset de liaison 42 - Gousset de palier 43 - Renfort de plancher 44 - Renfort de bas de caisse 45 - Doublure de bas de caisse 46 - Arrêt de gaine de frein à main 47 - Traverse de banquette arrière 48 - Plancher arrêté

48 bis - Plancher arrêté partiel 49 - Cadre de plancher arrêté 50 - Traverse arrêté de plancher arrêté 51 - Traverse avant de plancher arrêté 52 - Renfort latéral de plancher 53 - Longeron arrière 54 - Montant de baie 55 - Pied milieu 56 - Doublure de pied avant 57 - Pied avant 58 - Bas de caisse 59 - Panneau latéral 60 - Montant avant complet 61 - Côté de caisse 62 - Porte taileur 63 - Panneau extérieur de porte 64 - Partie arrière de passage de roue 65 - Renfort de passage de roue 66 - Partie avant de passage de roue 67 - Glace de custode 68 - Doublure d'aile arrière complète 69 - Pare-chocs arrière 70 - Enjoliveur de P. C. 71 - Jupe arrêté complète 72 - Renfort de jupe arrêté 73 - Support de gâche 74 - Panneau extérieur de jupe arrêté 75 - Tôle de feu arrière 76 - Feu arrière

Particularités (5 portes)

1 - Porte AV 2 - Porte AR 3 - Côté de caisse 4 - Entretoise de pied milieu 5 - Pied avant 6 - Arrêt de porte 7 - Renfort de fixation de ceinture de sécurité 8 - Pied milieu 9 - Renfort de custode 10 - Traverse de pavillon 1 - Pavillon 2 - Partie arrêté de passage de roue 3 - Renfort de passage de roue 4 - Partie avant du passage de roue 5 - Doublure d'aile arrière 6 - Renfort d'entrée de porte 21 - Brancard de pavillon 8 - Support du verrou de banquette 9 - Doublure de pied de milieu 20 - Doublure du montant de baie 21 - Renfort de pied avant 22 - Renfort de fixation de ceintures 23 - Bas de caisse

DEPOSE

-Mettre le véhicule sur pont élévateur. - Dégrafer les deux clignotants (A) en tirant sur les ressorts (fig. CAR. 1). - Tirer le projecteur (B) vers soi afin de libérer les rotules. - Dégrafer les connexions électriques. - Déposer les projecteurs. - Déposer - la goulotte de remplissage du bocal lave-vitre, - ses fixations de part et d'autre du véhicule. - Les fixations centrales (3) (fig. CAR. 2). - Les fixations (4) des écrous pare-boue avec une pince à dégarnir (fig. CAR. 2). - Dégrader les trois fixations (5) (fig. CAR. 3).

(Fig. CAR. 1) (Fig. CAR. 2)

• Dégager les écrans pare-boue (6) et les laisser prendre sur les roues avant.
• Dégager la sangle de bocal de lave-vitre.

-Déposer le bocal sur la roue avant droite.

• Déposer :
• les fixations (9) (fig. CAR. 4),
• les fixations (9).
• le pare-chocs (11).

• Procéder dans l'ordre inverse des opérations de dépose.

• Les pare-chocs avant seront commercialisés en après-vente avec les possibilités d'adaptation suivantes (fig. CAR. 5):
• Pour adapter ces fonctions, procéder suivant les méthodes prescrites ci-après.

Preparation pour montage des FEUX additionnels

• Outillage à utiliser (fig. CAR. 6):

-perceuse, - monture pour scie trépan, - foret 5,5 mm, - scie trépan ∅ 30 mm, - foret 10 mm, - scie sauteuse avec lame, - limes queue de rat et demi-ronde.

• À l'aide du gabarit, découvrez les trous (A) ∅ 30 mm (fig. CAR. 5).
• Ebaburer.
• Une prédécoupe de l'emplacement des feux additionnels est imprimée dans la peinture interieure du pare-chocs.
• Percer un trou Ø 10 mm.
• Découper la pièce suivant la prédécoupe.
• Ajuster ensuite le support intérieur du feu.
• Peindre le pare-chocs et le boîtier projecteur couleur caisse.

(Fig. CAR. 3)

-Coiffer le boîtier projecteur. - Poser les feux additionnels sur les boîtiers. - Reposer le pare-chocs.

Preparation pour montage avec climatisation

• De préférence utiliser le gabarit ref. : 24.
• Outillage à utiliser :

-perceuse

• foret Ø 10 mm,
• scie sauteuse avec lame, -limes queue de rat et demi-ronde.
• Positionner le gabarit sur le pare-chocs.
• Découper la forme en suivant le tracé du gabarit (B) (fig. CAR. 5).
• Ebaburer.
• Découper à la scie sauteuse suivant le tracé des entrées d'air (fig. CAR. 5).
• Percer des trous Ø 5 mm le long des barrettes.
• Découper ensuite les entrées d'air (9).
• Finir les ouvertures à la lime.
• Remettre le pare-chocs.

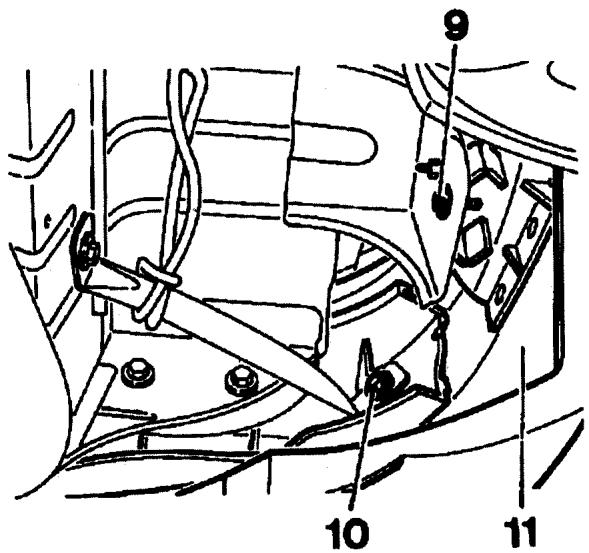

(Fig. CAR. 4) (Fig. CAR. 5)

Preparation pour montage lave-projecteurs

• Percer les trous (C) au 19 mm sur l'armature de pare-chocs en respectant l'inclinaison (fig. CAR. 5).
• Agrafer le lave-projecteur sur l'armature de pare-chocs. - Fixer le lave-projecteur avec la rondelle et l'écrou.
• Monter le tuyau sur le lave-projecteur. -Agrafer le tuyau sur l'armature. Raccorder le tuyau au bocal lave-vitre dans l'aile avant droite.
• Reposer le pare-chocs.

DEPOSE

Sortir l'axe du tirant de porte. - Sortir en premier l'axe de la charnière inférieure en dévisant avec une clé empreinte Torx. - Sortir l'axe de la charnière supérieure.

• Introduire les 2 axes, les visser, remettre en place le tirant de porte.

Reemplacement porte

• Ensemble de montage pour équipement d'une porte (fig. CAR.

7 - (1) charnière, - (2) contre-plaque de montage, - (3) cale d'épaisseur, - (4) vis de montage, - (5) axe.

• Équiper la porte des charnières (1), des contre-plaques (2) à l'aide des vis (4), axes de charnières en regard, déposer les axes.
• Poser la porte, monter les axes, régler les yeux et alignements à l'aide des cales d'épaisseurs (3) si nécessaire.

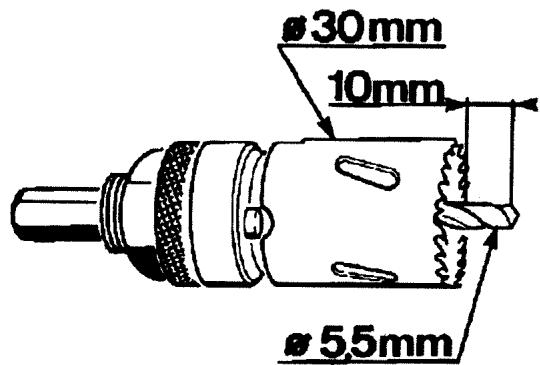

(Fig. CAR. 6) (Fig. CAR. 1)

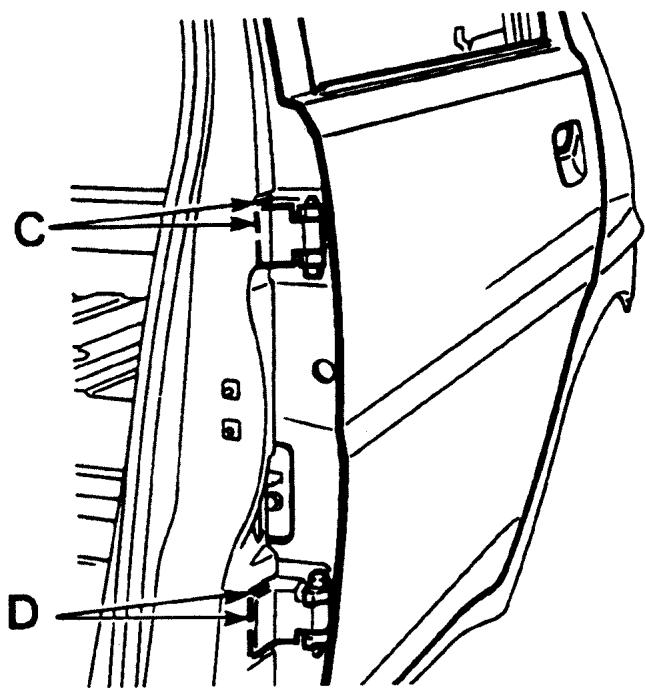

POSE porte LORS d'un remplacement de CAISSE

Attention. -- Toutes les surfaces décapées doivent être protégées par le procédé de rezingage electrolytique homologué. - Monter les charnons à dessouder sur les portes. - Effectuer 5 cales suivant croquis (fig. CAR. 8). - Commencer l'ajustage par les portes arrière. - Poser les 5 cales de la caisse suivant 1, la cote de 18mm vers l'extérieur (fig. CAR. 9). - Poser 2 morceaux de mastic d'une épaisseur de 15 mm suivant B (fig. CAR. 9). - Poser la porte, la mesure en appui sur les cales. - Régler la hauteur de porte en comprimant les morceaux de mastic. - Contrôler les yeux et affleurements. - Fixer la porte à l'aide de pinces-étaux. - Pointer puis souder les charnons au MIG porte fermée suivant C et D (fig. CAR. 10). - Ouvrir la porte, terminer le soudage suivant ±b et ±b (fig. CAR. 11). - Le soudage doit être d'une qualité rigoureuse. - Appliquer un mastic à lisser au pinceau autour des charnons soudés sur caisse. - Pulveriser de la cire fluide à l'intérieur des pieds centraux.

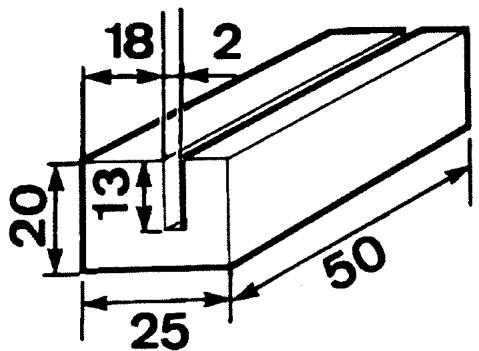

(Fig. CAR. 8) (Fig. CAR. 9)

• Ajustage des portes (avant) : poser les 5 cales sur la caisse suivant I, la cote de 18 mm vers l'extérieur (fig. CAR. 12).
• Poser 2 morceaux de mastic d'une épaisseur de 5 mm suivant J (fig. CAR. 12).
• Poser la porte, la mesure en appui sur les cales.
• Régler la hauteur de porte en comprimant les morceaux de mastic. Poser l'aile avant.
• Contrôler les yeux et affleurements.
• Fixer la porte à l'aide de pinces-étai.

(Fig. CAR. 10) (Fig. CAR. 11)

• Déposer l'aile avant.
• Pointer puis souder les charnons au MIG, porte fermée.
• Ouvrir la porte, terminer le soudage.
• Le soudage doit être d'une qualité rigoureuse.
• Appliquer un mastic à lisser au pinceau autour des charnons soudés sur caisse.
• Pulveriser de la cire fluide à l'intérieur des pieds avant.

DEPOSE

• Déposer :

- la tablette arrière, - le cache moteur essuie-vitre, - les connexions électriques du moteur d'essuie-vitre, - les connexions électriques de la lunette chauffante.

(Fig. CAR. 12)

• Dégager les faisceaux électriques de la doublure de volet (fig. CAR. 13).
• Dégager (fig. CAR. 13):
• partiellement le joint snappon (2)
• les équilibreurs (3) du volet.
• Maintenir le volet ouvert à l'aide d'un support ou se faire aider d'un autre technicien.
• Déposer (fig. CAR. 13).
• les circlips (4),
• les axes (5) à l'aide d'un chasse-goupille,
• le volet (6).

• Procéder dans l'ordre inverse des opérations de dépose.

Réglage

• Dégager partiellement le joint.
• Déposer :
• le profilé arrêté,
• les ceintures de sécurité,
• les garnitures de custodes.
• Insérer l'outil (1) sous la garniture du pavillon (fig. CAR. 14).
• Positionner les butées (1) entre le dessus de la rondelle et la face d'appui de la butée (fig. CAR. 15).

(Fig. CAR.14)

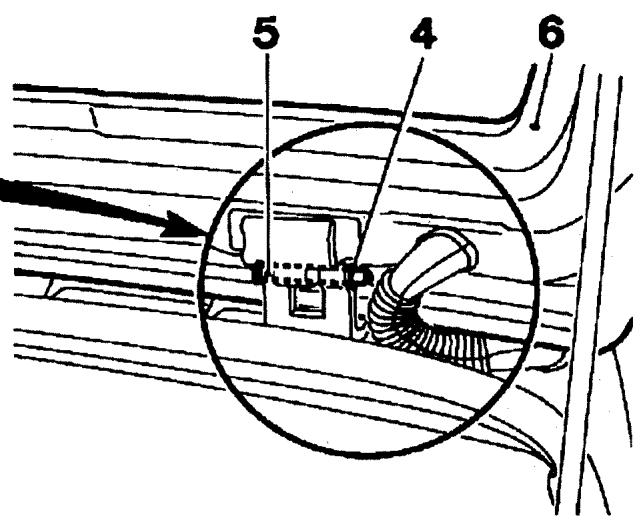

(Fig. CAR. 13)

• Respecter les jours et affleurements.
• Monter la serrure (4) et la fixer sur le volet.
• Épingler la gâche et la faire libre.
• Fermer le volet, serrure et gâche en position verrouillage.
• Une personne à l'extérieur fait appui sur les butées.
• Une autre personne à l'intérieur fixe la serrure à l'aide des vis.
• Poser des cales (5) sur les appuis (fig. CAR. 16).

Nota. - Un mauvais réglage du volet pourrait provoquer un battement de celui-ci au roulage.

DEPOSE

• Déposer :
• la clé de roue de secours,
• la fixation de la grille d'entrée d'air,
• la grille d'entrée d'air.
• Déposer à l'intérieur du coffre (fig. CAR. 17):
• les obturateurs (4),
• les fixations (5),
• les fixations (6).
• Déconnecter le connecteur d'éclairage de plaque de police (7) (fig. CAR. 18).
• Le présenter face à l'éclair (8) (fig. CAR. 18).
• En dessous du véhicule de part et d'autre.
• Déposer : (fig. CAR. 19)
• les fixations (9) à l'aide d'un chasse-goupille 0 3 mm,
• les fixations (10) à l'aide d'une pince à dégarnir,
• les fixations (11).

(Fig. CAR. 15)

(Fig. CAR. 16)

• Déposer les écrous pare-boue.
• Déposer le pare-chocs
• Faire passer la connexion de l'éclairage de plaque de police par l'œillet.

• Procéder dans l'ordre inverse des opérations de dépose.

(Fig. CAR.17) (Fig. CAR.18)

(Fig. CAR.19)

DEPOSE

• Déposer :
• les ensembles bras-raclettes, -la grille d'auvent,
• le joint extérieur.
• Déposer
• partiellement les joints d'encadrement de porte,
• les garnitures de montants de baie,
• les pare-soleil,
• les crochets pare-soleil,
• le rétroviseur,
• l'éclairage de plafonnier,
• le lecteur de carte,
• la console de pavillon.
• Protégerez le capot et la planche de bord du véhicule.
• Insérer une cale (A) entre la garniture de pavillon et la tôle de façon à écarter la garniture (fig. CAR. 20).

(Fig. CAR. 20) (Fig. CAR. 21)

Nota. - Pour les opérations suivantes, porter des gants et des lunettes de protection.

• Équiper le coude électrique de la lame.
• Régler la butée pour une longueur de 16 mm.
• Présenter l'appareil au bas du montant de baie
• Engager la lame entre la vitre et la baie en appui sur la butée (fig. CAR. 21).
• Découper dans le sens des aiguilles d'une montre.
• Protéger la partie inférieure à l'aide de ruban adhésif.
• Équiper le couteau électrique de la lame
• Engager la lame entre la vitre et la feuille. Découper dans les sens des aiguilles d'une montre (fig. CAR. 22).
• Déposer le pare-brise à l'aide des ventouses.

• Équiper le couteau électrique de la lame.
• Araser le cordon de colle
• Effectuer les retouches anti-corrosion.
• Dégrossir la feuille (flacon jaune).
• Positionner les deux cales (B) sur les emplacements prévus sur la traverse d'auvent (fig. CAR. 23).
• Appliquer le primaire tôle (flacon couvercle rouge).

(Fig. CAR. 22)

B (Fig. CAR. 23)

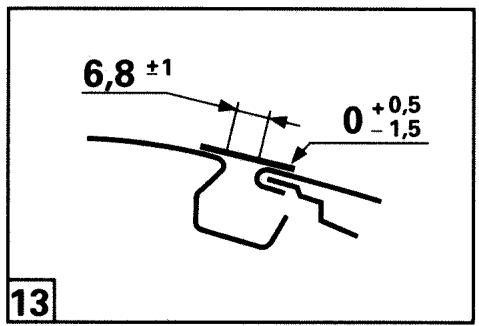

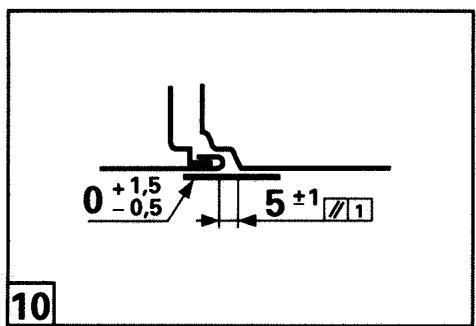

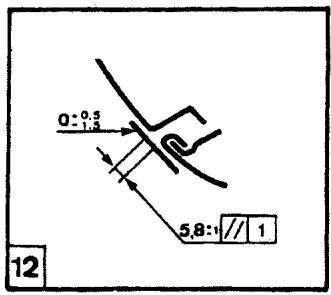

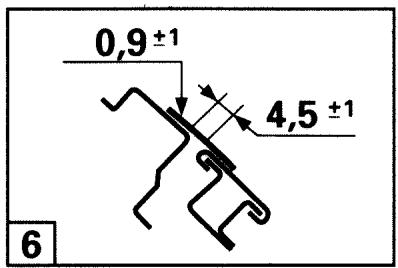

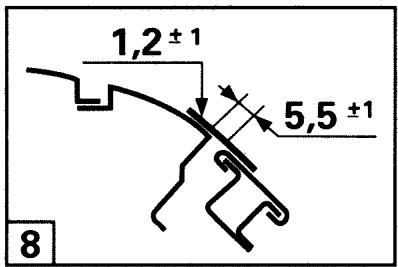

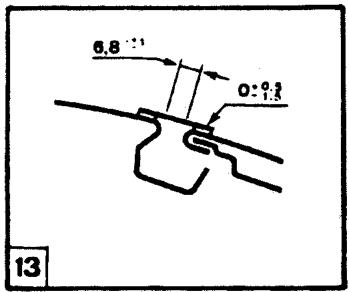

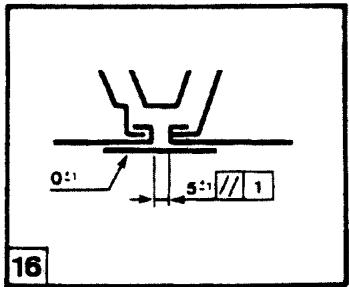

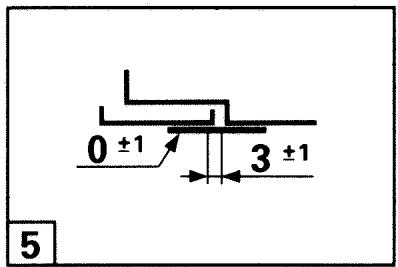

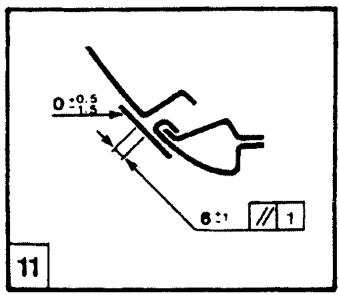

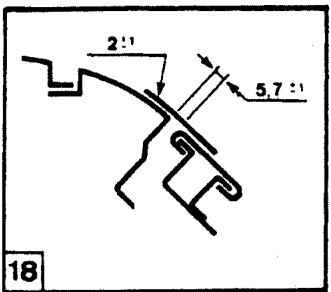

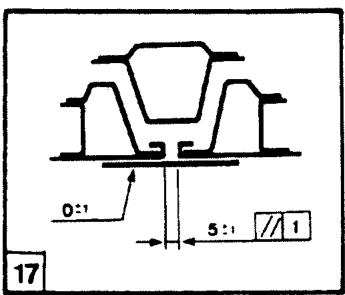

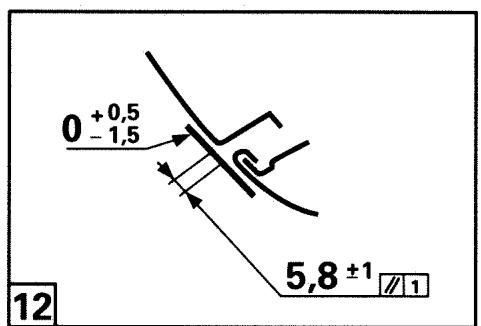

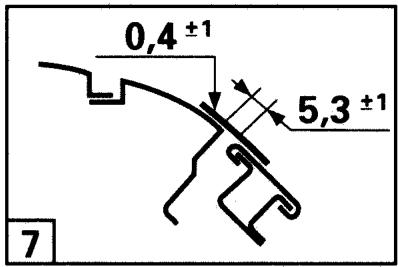

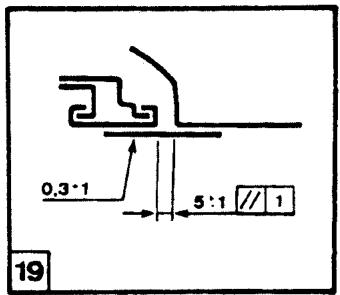

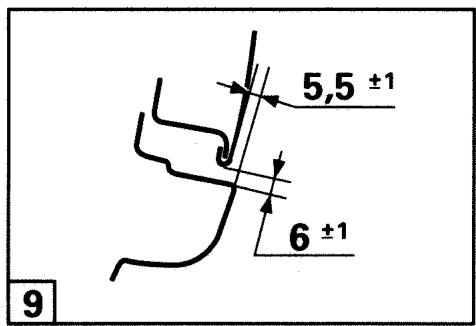

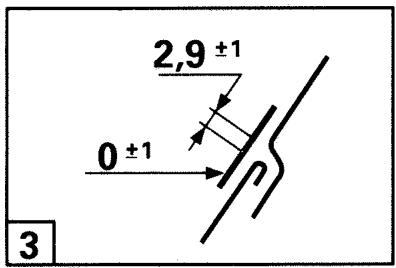

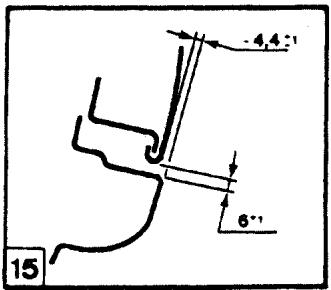

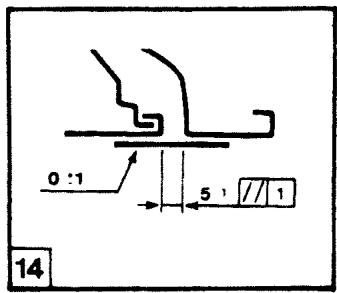

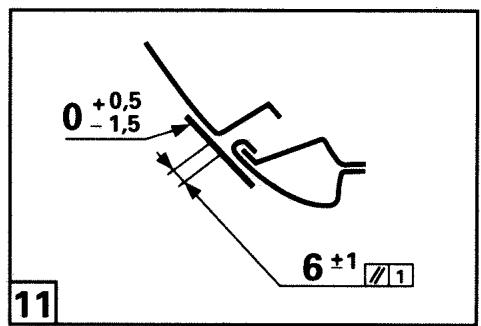

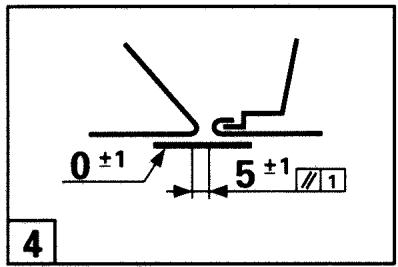

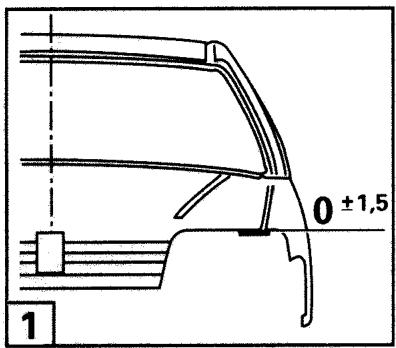

JEUX DE MONTAGE

JEUX DE MONTAGE

JEUX DE MONTAGE

Impératif. - Cette opération se fait après le repos des cales.

Araser le cordon de colle sur le pare-brise. - Dégraisser le pourtour de la vitre avec le flacon de couleur jaune. - Présenter la vitre sur la baie. Centrer celle-ci en la positionnant à l'aide d'un ruban adhésif. - Chausser le joint sur la vitre. - Appliquer le primaire pour verre (flacon couleur verte). -Laissersecher10mm. - Equipier le pistolet extrudeur avec l'ensemble mastic mélan-geur. - Découper l'embout de la buse au 8 mm sur une hauteur de 12 mm (fig. CAR. 24).

Impératif. - Le temps entre la pose du mastic sur le volet et le positionnement de la vitre ne doit pas dépasser 8 mm. - Positionner le pare-brise en se référant aux rubans adhésifs positionnés lors du montage à blanc. - Effectuer une légère pression des mains sur le pourtour de la vitre. - Pour obtenir un excellent résultat, s'aider d'une sangle équipée de deux cales en plastique mobiles. - Exercer une pression constante sur la vitre. - Laisser polymériser 30 mm avant toute manipulation. - Procéder dans l'ordre inverse des opérations de dépose.

(Fig. CAR.24)

(Fig. CAR. 25)

Porte avant:

• Déposer (fig. CAR. 25)
• la poignée de tirage (1),

-l'enjoliveur (2),

• la manivelle (3).
• l'enjoliveur (4),
• le vide-poches (5),
• la garniture (6) (utiliser une pince à dégarnir).

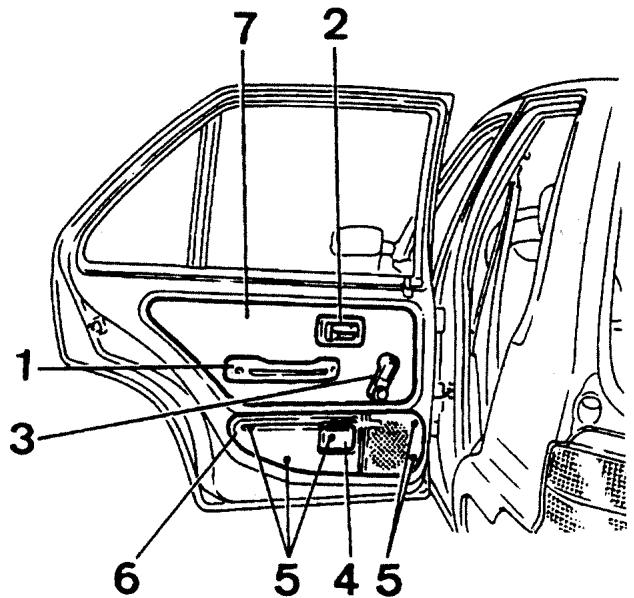

Porte arrière

• Déposer (fig. CAR. 26)
• la poignée de tirage (1).
• l'enjoliveur (2),
• la manivelle (3),
• le cendrier (4) (côté gauche),
• les fixations (5),
• le vide-poches (6).
• la garniture (T)

(Fig. CAR. 26) (Fig. CAR. 27)

DEPOSE

• Déposer la garniture de porte et la feuille d'étanchéité.
• Dégrafer les connexions électriques (suivant équipement).
• Déposer le lèche-vitre.
• Dégager partiellement le joint de coussinette.
• À l'aide de la manivelle, positionner la vitre à mi-hauteur.
• Déposer le clip de main (11) en le faisant pivoter (fig. CAR. 27).
• Dégager la vitre du palier (12) et sortir celle-ci et la faire coulisser vers le haut (fig. CAR. 27).

• Procéder en ordre inverse de la dépose.

Impératif. - Reposer une nouvelle feuille d'étanchéité et celle-ci devra être montée sans pli et sans déchirure. Une parfaite propreté de la face d'appui sur le véhicule est nécessaire. Ces préconisations sont indispensables afin d'éviter d'éventuelles entrées d'eau, poussières ou bruits. Passer une roulette sur les parties de la feuille à encoller.

DEPOSE

• À l'aide d'une perceuse équipée d'un foret 6mm, faire sauter les rivets (11), afin de libérer le mécanisme (12) (fig. CAR. 28).
• Déposer les fixations (selon équipement).
• Désinstaller les connexions électriques.
• Faire pivoter le mécanisme et le sortir au travers de la doublure.

Impératif. - Reposer une nouvelle feuille d'étanchéité et celle-ci devra être montée sans pli et sans déchirure. Une parfaite propreté de la face d'appui sur le véhicule est nécessaire. Ces préconisations sont indispensables afin d'éviter d'éventuelles entrées d'eau, poussières ou bruits. Passer une roulette sur les parties de la feuille à encoller. - Procéder dans l'ordre inverse des opérations de dépose.

(Fig. CAR. 28)

DEPOSE

• Déposer les feuilles d'étanchéité.
• Déposer les joints étancheurs.
• Descendre la vanne mobile en position basse.
• Dégripper partiellement le joint de coulisse.
• Monter la à mi-hauteur.
• Déposer le clip de maintien (11) en le faisant pivoter (fig. CAR. 27).
• Dégager la valve du palier (12) et la laisser descendre dans le bas de la porte (fig. CAR. 27).
• Déposer les fixations (13), (14) (fig. CAR. 29).
• Basculer la coulisse de vitre (15) (fig. CAR. 29).
• Déposer la vitre (16) (fig. CAR. 29).

DEPOSE

Nota. - Avant la reprise, enduire tous les joints d'eau savonneuse. Impératif. - Reposer les feuilles d'étanchéité neuves. - Procéder dans l'ordre inverse des opérations de dépose.

(Fig. CAR. 29)

(Fig. CAR.30)

DEPOSE

• Protéger l'entourage de la poignée avec du collant.
• Équiper une perceuse d'un foret 4 mm.
• Déposer (fig. CAR. 30) :
• les rivets (1).
• la poignée (2).

• Desserrer les fixations (3) (fig. CAR. 31).
• Engager la serrure, la reposer avec des rivets.
• Procéder dans l'ordre inverse des opérations de dépose.

DEPOSE

• Déposer la serrure.
• À l'aide d'un gros tournevis plat, déposer la poignée en faisant pivoter la partie avant (9) par l'orifice de serrure. Dégager la tringle de liaison (10) (fig. CAR. 32).

• Procéder dans l'ordre inverse des opérations de dépose.

DEPOSE

• Déposer la commande intérieure (14) en tirant la poignée vers les charnières (fig. CAR. 33).
• Dégager les agrafes (15).
• Déposer les fixations (16)
• Sortir l'ensemble mécanisme et gâche par l'ouverture centrale de la doublure de porte.

Impératif. - Reposer une nouvelle feuille d'étanchéité et celle-ci devra être montée sans pli et sans déchirure. Une parfaite propreté de la face d'appui sur le véhicule est nécessaire. Ces préconisations sont indispensables afin d'éviter d'éventuelles entrées d'eau, poussières ou bruits. Passer une roulette sur les parties de la feuille à encoller. - Procéder dans l'ordre inverse des opérations de dépose.

DEPOSE

• Réalisé l'outil suivant (fig. CAR. 34).
• Déposer l'obturateur sur le chambranle de porte. - Visser l'outil à fond sur la fourchette (8) (fig. CAR. 34 et 35).
• Pousser l'ensemble afin de dégager la fourchette de la serrure
• Déposer la serrure en faisant pivoter celle-ci.

• Procéder dans l'ordre inverse des opérations de dépose.

(Fig. CAR.33)

(Fig. CAR.34)

DEPOSE

• Dégager le goussier intérieur (2) (fig. CAR. 36).
• Desserrer la fixation (3) afin de libérer le mécanisme de réglage (5).
• Déposer
• le goussiert interieur (2),
• les fixations (7),
• les connexions électriques (suivant l'équipement),
• le rétroviseur.

• Procéder dans l'ordre inverse des opérations de dépose.

Reemplacement de la GLACE de rétroviseur

• Dégrafer le ressort (1) à l'aide d'un petit outil plat (fig. CAR. 37).
• Déposer la glace.

(Fig. CAR.35)

(Fig. CAR.36)

DEPOSE

• A l'aide de la manivelle, mettre la vitre en position entrouverte.
• Déposer par l'intérieur:
• les fixations (1) à l'aide de la clé Torx,
• la vitre (2) (fig. CAR. 38).

(Fig. CAR. 37)

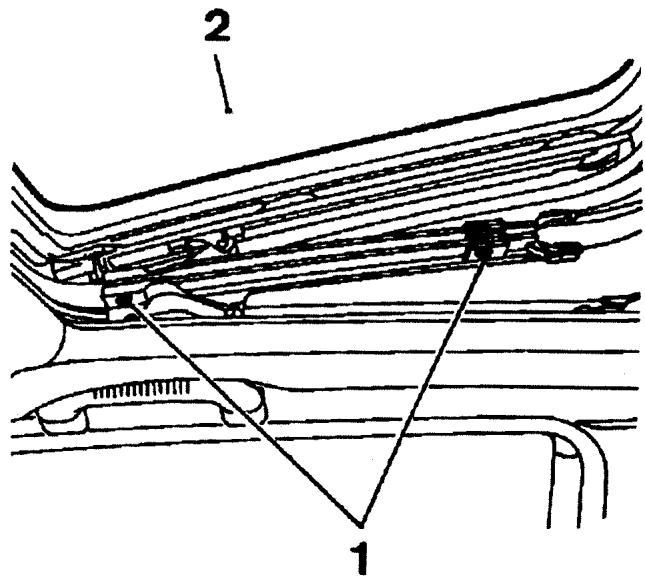

(Fig. CAR. 38) (Fig. CAR. 39)

Impératif. - Avant le serrage définitif des fixations (1), respecter un jeu d'au moins 2 mm (position entrebaillée entre le bord de la vitre et l'intérieur du cadre extérieur, dans l'axe voiture) (fig. CAR. 39).

• Respecter le parallélisme entre le cadre et la vitre sur les parties latérales lorsque la vitre est en position fermée.
• Serrer les fixations à 0,250 daN.m.

DEPOSE

• Déposer
• lebrasbalai,
• la fixation,
• le joint.
• Déposer :
• le cache mécanisme intérieur,
• les connexions électriques de dégivrage.
• Déposer :
• les fixations de moteur d'essuie-vitre,
• le moteur essuie-glace.
• Dégager les connexions électriques.
• Protéger la tablette arrêtée du véhicule.

Attention. - Pour les opérations suivantes, porter des gants et des lunettes de protection! - Équiper le couteau électrique de la lame. - Régler la butée pour une longueur de 17 mm. - Présenter l'appareil au bas de la lunette. - Engager la lame entre la vitre et l'appui de lunette (fig. CAR. 40). - Découper dans le sens des aiguilles d'une montre. - Déposer la lunette à l'aide des ventouses.

Préparation de la feuillegement

• Équiper le couteau électrique de la lame.
• Araser le cordon de colle.
• Effectuer les retouches anti-corrosion.
• Appliquer le primaire tôle avec le flacon couvercle rouge.

Préparation de la vente

• Équiper le couteau électrique de la lame.
• Dégaser le cordon de colle.
• Dégrossir le pourtour de la vitre avec le flacon de couleur jaune.

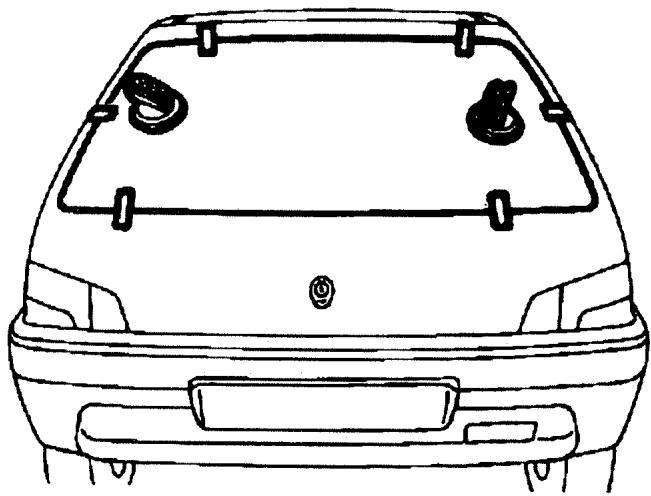

(Fig. CAR. 40)

• Présenter la vitre sur la lunette. Centrer celle-ci en la positionnant à l'aide d'un ruban adhésif (fig. CAR. 41).
• Chausser le joint sur la vitre en prenant soin de positionner le raccord du joint en face du trou du moteur essuie-vitre.
• Appliquer le primaire tôle pour verre avec le flacon de couleur verte sur toute la surface à encoller.
• Laisser sécher 10 mn.
• Équiper le pistolet extrudeur avec l'ensemble mastic mélangeur.
• Découper l'embout de la buse au 8 mm sur une hauteur de 12 mm.
• En partant du bas de la vitre à l'axe voiture déposer un cordon de mastic de colle.

Impératif. - Le temps entre la pose du mastic sur le volet et le positionnement de la vitre ne doit pas dépasser 8mn. - Reposer la vitre à l'aide des ventouses en prenant soin de la centrer par rapport aux adhésions. - Effectuer une légère pression des mains sur le pourtour de la vitre. - Exercer une pression constante sur la vitre. - Laisser polymériser 30 mn avant toute manipulation.

• Procéder dans l'ordre inverse des opérations de dépose.

Attention. - Si le véhicule est équipé de déflecteur, respecter impérativement les couples de serrage.

-Vis de deflecteur sur volet:0,12a0,21 daN. m. - Ecrou de déflecteur sur vitre: 0,24 à 0,42 daN. m.

(Fig. CAR. 41) (Fig. CAR. 42)

DEPOSE

• Déposer (fig. CAR. 42):
• la commande de pulseur (1).
• les commandes de volets (2),
• la vis (3).
• La façade de climatisation (4),
• le vide-poches (5) en s'aidant de tournevis pour libérer les retenues (6) ou autoradio (suivant équipement),
• le cendrier (7),
• les vis (8),
• le vide-poches (9).
• Déposer (fig. CAR. 43):
• la garniture (10) sous planche de bord,
• les vis (11) et (12)
• les connecteurs (14) sur commutateurs,
• les connecteurs (15) sur planche de bord,
• l'ensemble colonne de direction (13),
• les vis (16)
• les écrous (17) (accès depuis le logement du vide-poche ou de l'autoradio),
• la façade (18)
• la vis (19) (accès sous le soufflet du levier de vitesses),
• partiellement la console par translation suivant la flèche pour dégager le plot (20).

(Fig. CAR. 43)

PLANCHE DE BORD

• Déboiter, du climatiseur, les conduits aérateurs (21) et (22) (éclaté).
• Déposer (se reporter à l'éclaté):
• la vis (23) du conduit aérateur gauche,
• les vis (24) (accès depuis le logement du cendrier),
• les vis (25) et la vis (26) (accès par le dessous de la planche de bord),
• partiellement la grille d'a ventilation et le cache d'entrée d'air (28).
• les écrous (27).
• les vis (29) (accès létal sous la moquette).
• Debrancher :
• la transmission du compteur en la tirant d'un coup sec (accès par le dessous de la planche de bord),
• le câble de starter sur carburateur (suivant équipement) après avoir enduit la gaine dégraisse pour facilitier son couillagement),
• le connecteur du pulseur,
• les connecteurs des faisceaux (30) et (31), le fil de masse (32), le raccord du fil d'antenne (33), le connecteur de la pédale de stop et les connecteurs (34).
• le connecteur 62 voies tenu par une vis centrale à empreinte Torx n° 10 (accès sous planche de bord côté gauche),
• Déposer la planche de bord horizontalement pour permettre :
• le passage du plot de centrage (35) au travers du tablier,
• le dégagement de liaison climatiseur et planche de bord.

Particularités air conditionné

• Déposer :
• la vis (25) côte gauche uniquement (accès par le dessous de la planche de bord),
• les vis (36) (accès depuis le logement du vide-poches).

• Procéder dans l'ordre inverse des opérations de dépose.

DEPOSE

• Déposer (fig. CAR. 44):
• partiellement les vis (1) pour abaisser la colonne de direction,
• les vis (2),
• la gaine supérieure (3) de colonne de direction par rotation pour dégager les plots (4),
• la garniture sous planche de bord
• Débrancher la transmission de compteur en la tirant d'un coup sec (accès par le dessous de la planche de bord).

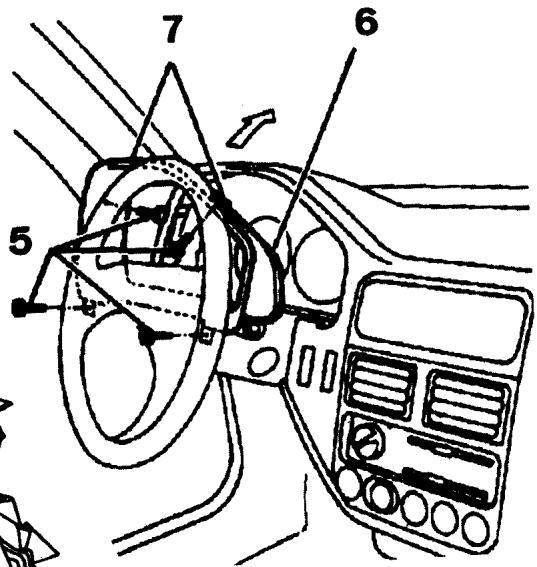

• Déposer (fig. CAR. 45)
• les vis (5),
• la visière de combinaison (6) en la déformant manuellement pour permettre le passage des plots de fixation (7).

(Fig. CAR.44)

(Fig. CAR.45) (Fig. CAR.46)

• Déposer :

Les vis de fixation du combiné, le combiné après avoir dégrafé les connecteurs.

• Procéder dans l'ordre inverse des opérations de dépose.

DEPOSE

• Déposer (fig. CAR. 46):
• l'ensemble planche de bord et climatiseur,
• le cendrier (1),
• les commandes de volet (2),
• les vis (3), (4) et (5).
• Déboiter du climatiseur les conduits aérateurs (6) et (7).
• Déposer
• le climatiseur,
• les vis (8).
• Dégrafer l'aérotherme et le sortir.

• Procéder dans l'ordre inverse des opérations de dépose.

Nota. - Faire l'appoint du circuit de refroidissement et purger.

DEPOSE

• Déposer (fig. CAR. 47):
• les vis (1),
• le vide-poches (2).
• Déboiter le conduit d'air (3) du pulseur.
• Déposer :
• le cache entrée d'air (4) et les vis (5) (accès par le compartiment moteur),
• le pulseur (6) par l'orifice du vide-poche.

Particularités air conditionné

• Déposer l'équerre (7).

• Procéder dans l'ordre inverse des opérations de dépose.

(Fig. CAR. 47)

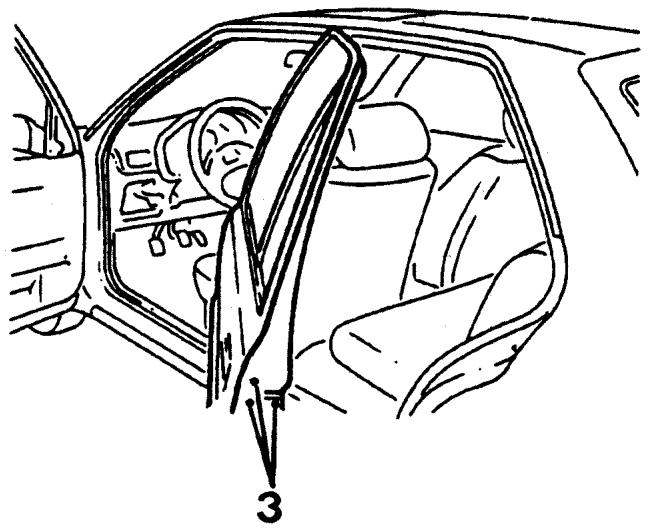

Dépose

• Dégager partiellement le joint d'encadrement.
• Dégager le montant de baie dans la partie supérieure et la tirer vers soi.

Repose

• Procéder dans l'ordre inverse des opérations de dépose.

Dépose

• Dégrafer partiellement le joint d'encadrement.
• Écarter légèrement la garniture afin de dégager celle-ci du joint de vitre de custode.

Repose

Procéder dans l'ordre inverse des opérations de dépose.

Dépose

Tous types de garnissage - Déposer

• la tablette,
• le coussin et le dossier arrêté,
• le support tablette arrière,
• les fixations supérieure et inférieure de ceinture de sécurité avant.

Garnissage haut de gamme

• Dégrafer partiellement le joint d'encadrement de porte.
• Basculer et tirer la garniture vers soi afin de dégager la partie arrière.
• Faire passer la boucle ceinture de sécurité par l'ouverture
• Déposer la garniture.

Garnissage bas de gamme

• Même mode opératoire jusqu'à la fin du garnissage, tous types, en utilisant une pince à dégarnir, dégrafer progressivement la garniture.
• Lorsque tous les points d'agrafage sont libérés, basculer légèrement le panneau vers le haut. Faire passer la boucle ceinture de sécurité par l'ouverture.
• Déposer la garniture.

Nota. - Avant la repose, vérifier le bon état des agrafes de maintien.

Repose

• Procéder dans l'ordre inverse des opérations de dépose.

Dépose

• Dégrafer partiellement le joint de volet sur les parties latérales.
• Déposer :
• la fixation ceinture de sécurité,
• le profilé arrêté,
• la garniture en l'écartant et en tirant légèrement vers le haut afin de libérer celle-ci du joint de vitre de custode.

Repose

• Procéder dans l'ordre inverse des opérations de dépose.

Dépose

• Déposer (fig. CAR. 48):
• les pare-soleil (1),
• les crochets pare-soleil (2),
• l'éclairage de plafonnier (3),
• le lecteur de carte (4),
• la console de pavillon (5),
• les poignées de maintien ou obturateurs (6).
• Dégrafer partiellement les joints d'encadrement de porte.
• Déposer les garnitures de montant de baie.
• Dégrafer partiellement le joint d'entrée de volet.
• Déposer :
• les fixations des ceintures de sécurité,
• les garnitures de custodes,
• le profilé de pavillon,
• les garnitures de montants centraux.
• À l'aide d'un appareil chauffant et d'une spatule, décoller progressivement la garniture de pavillon en commençant par l'arrière du véhicule. Sortir la garniture par l'arrière du véhicule.

Repose

• Appliquer une couche de colle néoprène sur la garniture neuve ou réutilisée.
• Respecter les dimensions d'encollage (fig. CAR. 49).
• Continuer les opérations de remise en place dans l'ordre inverse des opérations de dépose.
• Nettoyer la garniture avec de l'eau et du savon.

(Fig. CAR. 48)

(Fig. CAR. 49)

COMPOSITION DE L'UNITE D'LECTROZINGAGE

1: 1 générateur 12 V (à brancher sur 220 V). -2: 1 anode Ø 100 (pour grandes surfaces planes). -3: 1 anode Ø 50 (pour surfaces planes « moyennes »). -4: 5 anodes Ø 13 (pour surfaces petites, d'accès difficile: peut être taillée à la forme souhaitée, à l'aide d'une lime). -5: 1 porte-tampon (RSE) pour anodes Ø 50 et 100 mm. -6: 1 adaptateur pour anodes Ø 50 et 100 mm. -7: 1 porte-tampon pour anodes Ø 13 mm. -8: 2 cordons 3 m (noir pour «-», rouge pour «+»). -9: 1 récipient en plastique (pour solution au zinc). -10: 25 bonnettes pour anodes Ø 50 et 100 mm. -11: 10 bonnettes pour anodes Ø 13 mm. -12: 3 litres solution au zinc.

TOLES h.l.e.

• Les tôles H. L. E. sont utilisées sous forme de renforts, goussets ou longerons dans la conception des coques.
• La transformation localisée du métal par le soudage est sans effet sur la résistance globale de la structure.
• Les précautions ci-après sont néanmoins à observer.

Redressage

• Lors d'une réparation, il sera impératif de redresser à froid, et les tôles trop déformées devront être remplacées.

Protection des elements

PROTECTION DU SOUBASSEMENT

Préparation de la surface

• Décaper, poncer avec papier 280.
• Dégraisser avec solvant non gras.

Mise en service

• Brancher le générateur sur 220V
• Brancher les cordons (noir sur borne correspondante du générateur et masse pièce, rouge sur borne correspondante du générateur et porte-tampon (fig. CAR. 50).
• Humidifier à l'eau la bonnette pour faciliter l'imprégnation de zinc.
• Visser l'anode sur le porte-tampon et fixer la bonnette (fig. CAR. 51).
• Verser un peu de solution au zinc dans le bac plastique et déposer l'anode dedans.
• Régler le potentiamètre du régulateur sur position 6. Lors de la déposition de zinc, l'ampère-mètre indiquera 20 A (ce réglage permet une déposition régulière.

Déposition du zinc

• À l'aide de l'ensemble tampon et bonnette imbibé de zinc, balayer plusieurs fois la surface à traiter (vous remarquerez alors un changement de couleur de la surface).
• Un dépôt d'épaisseur de 10 microns est demandé.
• Temps nécessaire pour déposer 10 microns sur 1 dm² : environ 2 mn. - Consommation de solution zingage N: ll/m²

(Fig. CAR. 50)

Nettoyage après zingage

• Rincer abondamment la surface traitée à l'eau du robinet.
• Effectuer un ponçage avec un papier super fin (P 1000 ou 1200), essuyer, sécher.

Peinture

-La mise en peinture doit se faire immédiatement après zingage pour éviter toute oxydation superficielle, sinon reponcer. - Le processus de mise en peinture démarre au Wash-primer comme pour les tôles nues.

Remarque. - Les anodes doivent être régulièrement poncées au papier abrasif pour assurer une bonne conduction électrique.

(Fig. CAR. 51)

Principales TOLES pre-protegées

IDENTIFICATION PLAQUES AMORTISSANTES

IDENTIFICATION PROTECTION ANTIGRAVILLONNAGE

Λ = protection antigravillonnage par cartouche. B = protection antigravillonnage par adhésif.

SECTIONS DES tôLES EMBOUTIES

EN FABRICATION	REVÊTEMENTS UTILISÉS			EN APRès-ENTE
		Application (pistolet ou pinceau) d'un apprêt au zinc sur les lignes de soudure par points, sertissage, ou sur des éléments complets ayant de grandes surfaces en contact.	↔	Apprét soudable
Mastics	↔	Utilisées pour assurer la protection et l'étanchéité des zones d'ac-costage d'accès difficile.	↔	Mastics
Tôle pré-protégés	↔	Galvanisées ou électrozinguées 1 ou 2 faces; elles sont utilisées pour ralentir le phénomène d'oxydation dans les zones les plus vulnérables.	↔	Tôles pré-protégés
Dégraisage	↔	Nettoyage des caisses ou des éléments, pour éliminer les corps gras déposés:- - sur les tôles stockées avant utilisation, - au cours des opérations de fabrication.	↔	Dégraisage (Pièces de rechange)
Phosphatation	↔	Opération complémentaire du dégraissage produit une réaction chimique anticorrosion, qui assure une bonne adhérence de la couche protectrice postérieure.	↔	Phosphatation (Pièces de rechange)
Cataphorèse	↔	Électrodéposition cationique en immersion protégeant les corps creux, ainsi que toutes les surfaces intérieures et extérieures.	↔	Cataphorèse (Pièces de rechange)
		Reconstitution de la couche de zinc d'origine par électrozincage à froid au moyen d'une unité portable.	↔	Rezincage
		Application au pistonel ou à l'aide d'un tampon, d'une légère couche anticorrosion, adherant sur les tôles par réaction chimique.	↔	Impression phosphatante
Adhésifs antigravillonnage	↔	Utilisés comme protection des zones particulièrement exposées au gravillonnage (ex. bas d'aile AR) ainsi que comme pièces anti-brasion (ex. sous butée de volet).	↔	Adhésifs antigravillonnage
Mastics d'étanchéité	↔	Produits utilisés pour assurer l'étanchéité des jontions de tôles, empêchant les agents corrosifs de s'insérer entre elles.	↔	Mastics d'étanchéité
Antigravillonnage	↔	Pulvérisation sur ceinture inférieure et dessous d'aires et de caisse, de PVC constituant un revetement très résistant aux gravillonnages et aux tampons humides.	↔	Antigravillonnage
Apprés	↔	Couche intermédiaire entre cataphorèse et laque, contenant des pigments anti-rouille et des charges qui améliorent la protection anticorrosion.	↔	Apprés
Laque	↔	Dépôt par pulverisation de couches pigmentées à haut extrait sec.	↔	Laque monocomposant ou bil-composants
Vernis	↔	Dépôt par couches transparentes qui assure une plus grande brillance et une meilleure protection de la teinte de fond contre la pollution atmosphérique.	↔	Vernis à 2 composants
		Pulvérisation d'un produit composé de bitume et de cière pétrolière en solution dans les solvants (CBC) afin d'éviter l'amorce de la corrosion par la formation d'une pellicule protecrice sur les parois, entre les bords d'accostage des corps creux.	↔	Protection des corps creux
Protection du dessous de caisse	↔	Pulvérisation d'un composé bitumeux épais, assurant la protection des assemblages du soubassement contre les attaques corrosives extérieures.	↔	Protection du dessous de caisse
Protection du compartment moteur	↔	Application par pistolage d'une huile de protection des organes mécaniques sous capot.
Protection de la robe extérieur	↔	Avant expédition, protection de la robe extérieure par pistolage automatique d'un vernis acrylique soluble dans une solution ac-queuse et biodégradable.

Opérations préliminaires

• Déposer :
• l'aile avant,
• le capot,
• la façade avant,
• le pare-chocs.
• Déposer

- la roue avant, - la batterie, - le boîtier ABR, - le réservoir lave-vitres, - le boîtier électronique.

le demi-train avant.

• Dégager les faisceaux.
• Tracer, puis découper à l'aide d'une meule épaisseur 1 mm, le renfort de doublure d'aile (coupe provisoire) (fig. CAR. 52).
• Découper à l'aide d'une meule épaisseur 6 mm.
• Déposer l'objet.

(Fig. CAR. 52) (Fig. CAR. 53)

• Tracer, puis découper à l'aide d'une meule épaisseur 1 mm, la doublure d'aile (coupe provisoire) (fig. CAR. 53).
• Découper à l'aide d'une meule épaissieur 6 mm, la liaison au niveau du longeron (fig. CAR. 54 et 55).
• Découper par fraisage des points, la liaison avec le support de suspension et découvert au niveau du support boîte de vitesses (fig. CAR. 55).
• Découper par fraisage des points, la liaison avant avec le longueur (fig. CAR. 56).
• Déposer les éléments.

• Préparer les bords d'accostage.
• Protéger les bords par un apprêt soudable ainsi que sur les pièces neuves. - Poser:

passage droué, - la doublure d'aile partielle, - le renfort de la doublure d'aile partiel, - l'aile, - capot. - la façade, - le support d'aile.

(Fig. CAR. 54) (Fig. CAR. 55)

• Contrôler les yeux.
• Déposer l'aile,
• le renfort de la doublure d'aile partielle.
• Tracer la coupe (fig. CAR. 57).
• Poser la doublure d'aile partielle.
• Retoucher la coupe définitive de la double.
• Souder par points électriques la partie avant de passage de roue au niveau du bout de longeron et du renfort de passage de roue (fig. CAR. 58 et 59). - Poser la doublure d'aile partielle.
• Souder par cordons successifs au MIG - Meuler le cordon.
• Poser le renfort de doublure d'aile partiel. Tracer la coupe (fig. CAR. 60).
• Déposer le renfort de doublure d'aile partiel.
• Retoucher la coupe (coupe définitive).
• Poser le renfort de doublure d'aile partiel et le souder par points électriques sur la doublure d'aile.
• Souder par points électriques la doublure d'aile sur le passage de roue.
• Souder par cordons successifs au MIG la liaison du renfort de doublure. - Meuler le cordon.

(Fig. CAR.56) (Fig. CAR.57)

• Souder par cordon au MIG.
• Souder par points bouchons au MIG au niveau du support de suspension (fig. CAR. 61).
• Appliquer un mastic à lisser au pinceau sur les zones souduées.
• Appliquer une couche d'antigravillonnage à l'intérieur du passage de roue et dans les zones hachurées (fig. CAR. 62).
• Appliquer une couche d'antigravillonnage.
• Tracer puis percer à 10,5 mm comme indiqué (fig. CAR. 63). Pulveriser de la cire fluide
• Reboucher le perçage à l'aide d'un obturateur.

Opérations préliminaires

• Déposer :
• l'aile avant,
• le capot, -la façade avant, -le pare-chocs,
• Dépose-posed
• le groupe motopropulseur,
• le train avant.
• la crémaillère de direction, -la batterie,

(Fig. CAR. 58)

(Fig. CAR. 59)

-le boîtier ABR, - le groupe régulation ABR, - le réservoir lave-vitres. - le boîtier électronique. Dégarnir le tablier avant. - Dégager - les faisceaux, - les canalisations carburant.

Impératif. - Cette opération est à réaliser sur un banc de réparation, travers le renfort de doublure d'aile comme indiqué (fig. CAR. 64) et découper suivant trace. - Découper le renfort au niveau de sa jonction avec la doublure d'aile. Déposer l'élément découpé. - Tracer puis découper comme indiqué (fig. CAR. 65) la joue d'aile au niveau de sa jonction avec le support de suspension (fig. CAR. 65). - Fraiser les points de soudure des liaisons du gousset de palier (fig. CAR. 66) et déposer celui-ci. - Fraiser les points de la liaison du gousset avec le longeron (fig. CAR. 67). - Tracer puis découper le longeron à hauteur du gousset (fig. CAR. 68). - Découper la traverse avant au niveau des liaisons avec les bouts de longeron. - Découper par perçage à 6,5 mm au niveau des liaisons du renfort de passage de roue et du passage de roue avec le support de suspension. - Déposer l'ensemble.

(Fig. CAR. 60)

(Fig. CAR. 61)

Préparation des pièces neuves

• Découper les pièces suivant figures (fig. CAR. 69 et 70)
• Tracer, faire percer à 8 mm pour soudage ultérieur par points bouchons suivant figure (fig. CAR. 71 et 72).
• Préparer les bords d'accostage.

(Fig. CAR. 62)

(Fig. CAR.63)

(Fig. CAR.64)

• le passage de roue assemblé.
• la doublure d'aile partielle,
• le renfort de la doublure d'aile partielle,
• l'aile
• le capot, -la façade,
• le support d'aile.

(Fig. CAR. 65)

(Fig. CAR. 66) (Fig. CAR. 67)

• Contrôler les yeux.
• Déposer : - l'aile,
• le renfort de la doublure d'aile partielle.
• Tracer la coupe.
• Poser la doublure d'aile partielle.
• Retoucher la coupe.
• Souder par cordons successifs au MIG la liaison des longerons (fig. CAR. 73).
• Souder par bouchonnage les points préalablement percés. - Meuler les cordons (fig. CAR.73)
• Souder par points la liaison du gousset au longeron.
• Poser le gousset de palier et le souder par points.
• Effectuer les soudures par bouchonnage au niveau des liaisons avec le support de suspension (fig. CAR. 74).
• Souder par points la partie avant de passage de roue au support de suspension.
• Poser la doublure d'aile partielle et la souder par cordons successifs au MIG. Meuler le cordon.

(Fig. CAR.68) (Fig. CAR.69)

(Fig. CAR. 70)

• Poser le renfort de doublure d'aile partiel.
• Tracer la coupe.
• Déposer le renfort de doublure d'aile partiel.
• Retoucher la coupe (coupé définitive) (fig. CAR. 75).

(Fig. CAR. 71)

(Fig. CAR. 72) (Fig. CAR. 73)

• Poser le renfort de doublure d'aile et le souder par point sur la doublure.
• Souder par points la doublure sur le passage de roue.
• Mettre en place la traverse avant et la souder par points.
• Souder la liaison du renfort de doublure au MIG. - Meuler le cordon.
• Poser un mastic à lisser au pinceau au niveau des soudures.
• Appliquer une couche d'antigravillonnage dans le passage de roue.
• Pulvériser de la cire fluide en suivant la méthode décrite à l'opération précédente.

Opérations préliminaires

• Déposer :
• la porte avant, l'aile avant.
• Déposer :
• le capot,
• le capot.

(Fig. CAR.74) (Fig. CAR.75)

-le pare-brise, - la planche de bord, - le joint d'entrée de porte, - la roue avant.

• Dégarnir
• le pied avant.
• le montant de baie,
• le plancher avant partiel.
• Dégager
• les faisceaux,
• le câble d'antenne.
• le tuyau lave-vitre arrière.
• Découper le montant de baie suivant trace (fig. CAR. 76).
• Tracer comme indiqué (fig. CAR. 7T) et découvert le bas de caisse de façon indiquée.
• Découper par fraisage dans la zone de découvert et déposer la pièce, découvrir l’âme du bas de caisse comme indiqué (fig. CAR. 78) (coupe provisoire).
• Meuler les points de soudure au niveau du montant de baie.
• Meuler les points de soudure dans la partie inférieure du pied avant.
• Déposer l'ensemble.

Préparation des pièces neuves

• Découper le côté d'habitaté à la cote suivant figure (fig. CAR. 79).
• Tracer, puis percer les trous à 6,5 mm pour soudage par bouchonnage (fig. CAR. 80).

(Fig. CAR. 76)

(Fig. CAR. 77)

• Poser le renfort de pied sur le côté de caisse puis souder l'ensemble par points.
• Découper l’âme de bas de caisse suivant figure (fig. CAR. 81).
• Effectuer un voyage dans la partie supérieure de l'âme du bas de caisse (fig. CAR. 82).

(Fig. CAR. 28

(Fig. CAR. 79) (Fig. CAR. 80)

• Poser l'âme de bas de caisse partielle découpée aux cotes déterminées précédemment. - Poser le coté d'habitacle et contrôler le jeu (fig. CAR.83).
• Déposer
• le capot.
• le pare-brise.
• l'aile
• la porte.
• le support d'aile.
• Découper par meulage des points à l'aide d'une meule épaisseur 6 mm.
• Déposer le côté d'habilitation.

(Fig. CAR. 81)

(Fig. CAR. 82)

(Fig. CAR. 83)

-Poser:

• capot, -la porte,
• l'aile
• le pare-brise.
• Contrôler les yeux
• Tracer la coupe sur l'âme de bas de caisse.
• Déposer l'âme de longeron partielle.
• Retoucher les coupes au bas de caisse et au niveau du montant de baie.
• Poser l’âme de bas de caisse, souder celle-ci bord à bord sur la partie restante au MIG. Meuler le cordon, appliquer une colle adaptée sur la partie soudée, poser le côté d'habitacle.
• Souder le côté d'habitacle au MIG bord à bord sur les parties restantes sur le véhicule au niveau du montant de baie et du bas de caisse (fig. CAR. 84).
• Souder par bouchonnage au niveau du renfort de doubleur d'aile et la liaison du bas de caisse sur l'âme à l'aide de perçages prévus à cet effet (fig. CAR. 85).
• Souder électriquement par points les bords d'accostage du côté d'habitacle sur le pourtour.
• Effectuer une finition étain au niveau des jonctions, appliquer un mastic à lisser au pinceau dans les zones soudées non apparentes.
• Appliquer un antigravillonnage sur les parties en liaison avec passage de roue et sur la partie inférieure du bas de caisse, protéger les corps creux comme indiqués au chapitre « Passage de roue avant »

(Fig. CAR. 84) (Fig. CAR. 85)

Opérations préliminaires

• Déposer:
• la porte,
• la poignée d'ouverture extérieure,
• le verrou de porte,
• le mécanisme ouverture porte,
• le rétroviseur extérieur,
• la vitre de porte,
• le mécanisme lève-vitre,
• le joint guide de vitre,
• le lécheur de vitre,
• le protecteur de flanc.
• Dégarnir la doublure de panneau.
• Dégager les faisceaux.
• À l'aide d'une meule à disque découper le panneau sur

le pourtour et dans la partie interne

Déposer le panneau.

(Fig. CAR. 86) (Fig. CAR. 87)

• Préparer les bords d'accostage.
• Protéger les bords par un apprêt soudable ainsi que sur les pièces neuves.
• Poser le panneau sur la porte montée et contrôler les yeux.
• Déposer la porte et le panneau.
• Appliquer une colle structurelle sur toutes les parties de la porte en contact avec le panneau. Poser le panneau et le sertir (fig. CAR.86)
• Appliquer un mastic d'étanchéité sur les parties serties, pulvériser de la cire fluide sur la partie interne de la porte.

DEPOSE

• Découper par fraisage des points le renfort inférieur.
• Déposer l'élément.
• Découper à l'aide d'une meule épaisseur 1 mm la liaison du pied milieu sur le bas de caisse (fig. CAR. 87).
• Tracer, puis découper à l'aide d'une meule épaisseur 1 mm (coupe provisoire) la partie supérieure (fig. CAR. 88).
• Tracer, puis découper à l'aide d'une meule épaisseur 1 mm (coupe provisoire) la tôle extérieure du bas de caisse.
• Découper par fraisage des points, la tôle de bas de caisse (fig. CAR. 89).
• Déposer les éléments.
• Découper par fraisage des points, la liaison du pied et du pavillon.
• Déposer la partie supérieure du pied.

• Protéger les bords par un apport soudable ainsi que sur les pièces neuves. - Poser

-la doublure du pied central, - le renfort de pied central, - le pied central. - Contrôler le jeu: X = 1303 mm (fig. CAR. 90). - Poser: - la porte AV, - la porte AR. - Contrôler les yeux.

(Fig. CAR.88)

• Déposer :
• la porte AV.
• la porte AR.
• Tracer les coupes (fig. CAR. 91).
• Déposer

le pied central,

• le renfort de pied central,
• la doublure de pied central.

(Fig. CAR. 89) (Fig. CAR. 90)

(Fig. CAR. 91) - Retoucher les coupes (coupures définitives). - Poser la doublure de pied central (fig. CAR. 92). - Souder par points électriques. - Poser le renfort de pied central. - Souder par cordon au MIG sur le bas de caisse. - Meuler les cordons. - Souder le pied au niveau des liaisons supérieures et inférieures.

(Fig. CAR. 92)

(Fig. CAR. 93) (Fig. CAR. 94)

• Souder par cordons successifs au MIG (A) (fig. CAR. 93). - Souder par points bouchons au MIG (B) (fig. CAR. 93). - Meuler les cordons et les points bouchons.
• Poser le renfort fixation enrouleur ceinture sécurité AV.
• Souder par points bouchons au MIG. — Meuler les points bouchons
• Souder par points électriques la doublure sur le pied et sur le bas de caisse (fig. CAR. 94). -- Effectuer une finition à l'étain sur les cordons de soudure.
• Appliquer un mastic à lisser au pinceau à l'intérieur.
• Appliquer une couche d'antigravillonnage.

Aile arrière (5 portes)

DEPOSE

• Déposer

le volet AR, le pare-choc AR, le feu AR.

(Fig. CAR. 95)

(Fig. CAR. 96)

• la garniture de doublure d'aile,
• la ceinture de sécurité arrière,
• la gâche de porte,
• le joint d'entrée de porte,
• le joint d'entrée de coffre,
• la goulotte de remplissage du réservoir à carburant (côté droit),
• l'insonorisant d'aile AR.
• Dégager:
• les faisceaux,
• les canalisations carburant (côté gauche).
• Tracer, puis découper à l'aide d'une meule épaissiur 1 mm (coupe provisoire), le montant de custode (fig. CAR. 95).
• Tracer, puis découper à l'aide d'une meule épaisseur 1 mm (coupe provisoire), l'aile au niveau de sa jonction de bas de caisse (fig. CAR. 96).
• Fraiser les points de soudure au niveau de l'entrée de porte et de coffre et la liaison avec la tôle de feu AR.
• Déposer l'aile.

(Fig. CAR. 97) (Fig. CAR. 98)

- Poser l'aile AR, le volet AR. - Fermer la porte et contrôler les yeux. - Tracer les coupes de l'aile neuve par superposition. - Déposer le volet AR, l'aile AR. - Retoucher les coupes définitives. - Appliquer une colle structurelle sur la doublure d'aile (fig. CAR. 97). - Souder par cordons successifs au MIG, les liaisons avec le bas de caisse et le montant de custode. - Meuler les cordons - Souder par points bouchons au MIG, la liaison avec la tôle de feu. - Meuler les points bouchons. - Souder par points électriques, l'entrée de porte, l'entrée de coffre et la partie inférieure de bas de caisse (fig. CAR. 98). - Souder par points électriques, la doublure d'aile avec le bas de l'aile (fig. CAR. 99). - Effectuer une finition étain. - Appliquer un mastic à lisser au pinceau. - Appliquer une couche d'antigravillonnage. - Pulveriser de la cire fluide

DEPOSE

• Déposer :
• l'aile arrière,
• le volet arrêté, -le pare-chocs arrière,
• le feu arrête.
• Déposer
• l'assise arrêté,
• le dossier arrêté ou banquette rabattable.
• Dégager le pavillon.
• Dégager les faisceaux.
• Découper à l'aide d'une meule, épaisseur 1 mm (coupe provisoire), à la liaison du pavillon.
• Découper par fraisage les points sur la liaison avec le pavillon et le plancher (fig. CAR. 100).
• Déposer la doublure.

(Fig. CAR. 99)

• Poser la doublure d'aile arrêtée assemblée partielle.
• Contrôler les yeux.

-Poser

• la tôle support de feu arrêté,
• le panneau arrière assemblé,
• le volet arrêt,
• l'aile arrière.
• Fermer la porte et contrôlez les yeux.
• Tracer la coupe par superposition (fig. CAR. 101).
• Déposer
• l'aile arrière,
• le volet arrêt,
• le panneau arrière assemblé,
• la tôle support de feu arrière,
• la doublure d'aile arrière assemblée partielle.

(Fig. CAR. 100)

(Fig. CAR. 101)

• Retoucher la coupe (coupe définitive).
• Poser la doublure d'aile arrière assemblée partiellement.
• Souder par cordons successifs au MIG au niveau du pavillon. - Meuler les cordons.
• Souder par points bouchons au MIG les liaisons avec le plancher. - Meuler les points bouchons.
• Appliquer un mastic à lisser au pinceau.

Opérations préliminaires

• Déposer
• le hayon arrière,
• le pare-chocs arrière,
• la vitre latérale,
• la fixation de vitre mobile,
• la garniture de doublure d'aile,
• la ceinture de sécurité avant,
• la ceinture de sécurité arrêté,
• la gache de porte,
• le joint d'entrée de porte,
• le joint d'entrée de coffre,
• la goulotte de remplissage du réservoir à carburant (côté droit),
• l'insonorisant d'aile arrière.

(Fig. CAR. 102)

(Fig. CAR. 103)

• Dégager les faisceaux.
• Découper l'aile au niveau du montant comme indiqué (fig. CAR. 102).
• Découper l'aile au niveau du montant de custode (fig. CAR. 103).
• Découper l'aile au niveau du bas de caisse.
• Fraiser les points de soudure au niveau du pied milieu et au bas de caisse sur la partie à déposer.
• Meuler les soudures de liaison sous le bas de caisse.
• Fraiser les joints de soudure au niveau de la tôle de feu arrière, de l'encadrement de custode et de l'entrée de coffre.
• Déposer l'aile arrière.

Préparation des pièces neuves

• Découper l'aile au niveau du pied milieu et du montant de custode (fig. CAR. 104 et 105).
• Percer les trous à 6,5 mm pour un soudage par bouchonnage comme indiqué (fig. CAR. 106 et 107).

-Poser

• aile AR, -hayon arrière.
• Fermer la porte et contrôler les yeux.
• Tracer par superposition les coupes à effectuer au niveau du pied milieu, du bas de caisse, et du montant de custode.
• Déposer :
• le hayon,
• l'aile AR.

(Fig. CAR. 104)

(Fig. CAR. 105)

• Retoucher les coupes.
• Appliquer une colle structurelle sur les bords des renforts de passage de roue (fig. CAR. 108). Poser l'aile.
• Souder l'aile au niveau de ses jonctions au pied milieu, au bas de caisse et au montant de custode au MIG. - Meuler les cordons de soudure.
• Souder par bouchonnage au niveau des percages préalablement effectués.
• Souder électriquement l'aille au niveau du bas de caisse du pied milieu, de l'encadrement de glace, de l'entrée de coffre et de la tôle porte-faux.
• Souder électriquement la liaison au niveau du passage de roue (fig. CAR. 109).
• Effectuer une finition étain sur les cordons de jonction.
• Appliquer un mastic au pinceau sur les zones souduées non apparentes.
• Appliquer une couche d'antigravillonnage dans le passage de roue arrière.
• Pulvériser de la cire liquide dans les parties internes de l'aile.

Opérations préliminaires

• Déposer :
• l'aile AR,
• le hayon arrête,
• le pare-chocs arrière,
• les feux d'arrêt.

(Fig. CAR. 107)

• Dégarnir :
• le coffre,
• le plancher AR « partiel »
• Dégager les faisceaux.
• Découper le montant comme indiqué (fig. CAR. 110, 111 et 112) en haut, en bas et au niveau du renfort lésral. Fraiser les points de soudure au niveau des jonctions au bas de caisse et du montant (fig. CAR. 113).
• Déposer l'élément.

(Fig. CAR. 108) (Fig. CAR. 109)

(Fig. CAR. 110)

Préparation des pièces neuves

• Découper la doublure d'aile suivant la trace (fig. CAR. 114 et 115).

Découper le montant suivant la cote indiquée (fig. CAR. 116)

• Préparer les bords d'accostage et les protéger avec un appareil soudable.
• Mettre en place la doublure prédécouée et le renfort du montant.

-Poser:

• l'aile arrière.
• le volet arrêté.

(Fig. CAR. 111)

(Fig. CAR. 112) (Fig. CAR. 113)

• Fermer la porte
• Contrôler les yeux.
• Tracer les coupes par superposition.
• Déposer :
• l'aille arrêté,
• le volet arrêté,
• la doublure d'aile arrêté « partielle »
• Retoucher les coupes. - Coupes définitives.
• Préparer les bords d'accostage et les protéger par un apprêt souhaitable.
• Poser la doublure d'aile et l'ajuster bord à bord

(Fig. CAR. 114)

(Fig. CAR. 116)

• Souder au MIG la doublure d'aile au niveau du renfort l'étal et dans la partie supérieure du montant (fig. CAR. 117).
• Meuler les cordons de soudure. Mettre en place le renfort de montant.
• Souder le renfort au MIG au niveau de sa jonction supérieure.
• Souder le renfort sur la doublure par points.
• Souder par bouchonnage la doublure sur le bas de caisse.
• Effectuer une finition étain sur les soudures.
• Appliquer un mastic au pinceau sur les zones souduées.

DEPOSE

• Cette opération est à réaliser sur un banc de réparation.

Opérations préliminaires

• Déposer
• l'aile arrière, -la jupe arrière,
• la doublure d'aile.
• Dégarnir le coffre arrêté.
• Déposer la deuxième doublure d'aile.
• Dégager les faisceaux.
• Découper la planche arrêtée comme indiquée (fig. CAR. 118).
• Meuler et faire les points de soudure au niveau de la liaison du plancher et de la doublure d'aile.
• Meuler les soudures au niveau de la traverse de plancher arrêté.

(Fig. CAR. 117) (Fig. CAR. 118)

• Découper au burin la fixation de la traverse (fig. CAR. 119).
• Découper le plancher le long du passage de roue.
• Déposer le plancher.

Préparation des pièces neuves

• Percer à 6,5 mm le plancher selon les plans joints en vue d'un soudage par bouchonnage (fig. CAR. 120 à 123).
• Poser et fixer le plancher sur les éléments du banc.
• Souder par bouchonnage au MIG au niveau des percages prévus à cet effet.

(Fig. CAR. 119)

(Fig. CAR. 120)

(Fig. CAR. 121)

-Souder par cordons successifs la jonction du plancher (fig. CAR.124). - Souder au MIG les jonctions avec la traverse de plancher de chaque côté (fig. CAR.125). - Souder par points la liaison avec le passage de roue et la doublure d'aile. - Appliquer un mastic à lisser au pinceau sur les zones souduées. - Appliquer une couche d'antigravillonne sous le plancher. - Pulvériser de la cire liquide dans les traverses de plancher. - Poser une bande amortissante à la jonction des planchers.

(Fig. CAR. 122) (Fig. CAR. 123)

(Fig. CAR. 124)

Opérations préliminaires

• Déposer :
• le hayon arrête,
• le pare-chocs arrière,
• le feu arrêté.
• Déposer

- la roue de secours, - la fixation du panier de roue de secours, - le joint d'entrée de coffre « partiel », - laanche de fermeture de volet.

Dégarnir

• les deux doublures d'aile arrière « partielles »,
• le coffre « partiel »
• Dégager les faisceaux
• Découper la tôle de feu au niveau de sa jonction avec l'ailleur arrêté.
• Fraiser ou meuler les points de soudure au niveau du passage de roue, de la doublure d'aile et du plancher (fig. CAR. 126).
• Découper par meulage, les cordons dans le bas de la jupe.
• Déposer les éléments.

Préparation de la pièce neuve

• Percer à 6,5 mm pour soudage ultérieur par points bouchons suivant figure (fig. CAR. 127).
• Préparer les bords d'accostage et les protéger par un apprêt soudable.

(Fig. CAR. 125) (Fig. CAR. 126)

• les tôles de feu, -la jupe,
• le hayon.
• Contrôler les yeux.
• Déposer le hayon.
• Souder par points électriques la tôle de feu sur l'aile arrêté et la jupe sur la tôle de feu (fig. CAR. 128).
• Souder la jupe arrière sur le plancher par points électriques de l'intérieur, et réaliser un soudage par bouchonnage sur la tôle de feu (fig. CAR. 129) et la doublure d'aile.

(Fig. CAR. 12T)

(Fig. CAR. 128) (Fig. CAR. 129)

• Appliquer un mastic à lisser au pinceau au niveau des zones soudées non apparentes et des jonctions de tôle. Appliquer une couche d'antigravillonnage dans la partie inférieure de la jupe. Pulvériser de la cire fluide.

Opérations préliminaires

• Déposer :
• le hayon arrière, -pare-brise,
• la garniture de pavillon,
• les joints de gouttières,
• le toit ouvrant.
• Dégager
• les faisceaux,
• le câble d'antenne.
• Meuler ou fraiser les points de soudure au niveau des côtes de caisse et des traverses avant et arrière (fig. CAR. 130).
• Déposer le pavillon.

- Poser la pavillon. - Ajuster le jeu de la gouttière à 13 mm (fig. CAR. 131) pour chaque côté. - Poser le pare-brise.

(Fig. CAR. 130) (Fig. CAR. 131)

- Poser le hayon arrière. - Contrôler les yeux. - Déposer le volet arrêté et le pavillon. - Appliquer un mastic d’étanchéité et de soudage sur les liaisons (fig. CAR. 132). - Poser le pavillon. - Souder le pavillon sur les côtés de caisse par points en respectant les cotes (fig. CAR. 133). - Souder par bouchonnage au niveau des traverses avant et arrière. - Appliquer un mastic d’étanchéité aux jonctions tôles dans les gouttières (fig. CAR. 134). - Appliquer un cordon de colle au niveau de la liaison intérieure du pavillon et des traverses. - Pulvériser de la cire fluide au jonction des traverses de pavillon.

(Fig. CAR. 132)

(Fig. CAR. 133) (Fig. CAR. 134)

Contrôle fixation de la direction

• Ce contrôle s'effectue mécanique déposée ou moteur en place avec grémaille rédémentés:
• en cas de positionnement d'un tablier, utiliser les valeurs théoriques suivantes (mm):
• pour la hauteur H10
• et pour la longueur L 1 823
• en cas de contrôle, ces deux valeurs peuvent varier dans une zone de tolérance et sous des conditions indiquées ci-dessous.
• H = hauteur théorique (mm) 10
• L = longueur théorique (mm) 1823

CONTRÔLE FIXATION CRÉMAILLÈRE

• Les quatre conditions de contrôle suivantes doivent être respectées simultanément.

Condition 1

-Hôte gauche-Hôte droit (mm) 5

Condition 2

Condition 3 - L côte gauche - L côte droit (mm)

Condition 4

Valeur L relevée à droite Valeur L relevée à gauche F

E F

• condition 1:13 - 10 = 33 < 5 = OK
• condition 2: compris dans la zone de tolérance = OK,
• condition 3: 1825,5 - 1821,5 = 44 < 5 = OK,
• condition 4 : compris dans la zone de tolérance = OK. Les 4 conditions sont respectées : bon.

condition 1:13 - 7 = 66 > 5 = Non - condition 2: compris dans la zone de tolérance = OK, - condition 3: 1825, 5 - 1819, 5 = 66 > 5 = Non, - condition 4: compris dans la zone de tolérance = OK. Les conditions 1 et 3 ne sont pas respectées : mauvais.

• condition 1:8,5 - 7 = 1,51,5 < 5 = OK
• condition 2: non compris dans la zone de tolérance: non,
• condition 3: 1820,5 - 1819,5 = 11 < 5 = OK,
• condition 4: non compris dans la zone de tolérance. Les conditions 2 et 4 ne sont pas respectées : mauvais.

Mécanique posée

EQUIPMENT P 188

EQUIPEMENT P 188

Car-o-liner

Peugeot 106 1992

Avec ou sans mécanique

REP.	REFERENCE	PDS	NB	MZ
1	620.701	1,8	1	200
2	620.702	1,8	1	200
3	620.703	2,9	1	141
4	620.704	2,9	1	142
5	620.705	3,2	1	601
6	620.706	3,2	1	602
7	620.707	0,3	2
8	620.708	2,1	1	080
9	620.709	2,1	1	080
10	620.710	0,7	2
11	620.711	2,0	1	080
12	620.712	2,0	1	080
13	620.713	1,3	2
14	620.714	0,5	2
15	620.715	1,2	1	140
16	620.716	1,2	1	140
17	620.717	1,9	1	140
18	620.718	1,9	1	140
19	620.719	0,5	2
20	620.720	1,7	1	280
21	620.721	1,7	1	280
22	620.722	0,5	2
23	620.723	3,8	1	200
24	620.724	4,2	1	200
25	620.725	2,3	2	601/602
26	620.726	0,3	2
27	620.727	5,7	1
28	620.728	0,7	1
29	620.729	0,4	2
	E43	0,1	2
	B76	0,1	2
M8x20			4
M8x140			2
M10x16			6
M10x25			2
M10x30			4
M12x30			6
M10			2
MU 10			8
620.310
63 Kg	16.11.92		423-D-13E

PEUGEOT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

CELETTE

VENNE-PRANCE

O Avec ou sans mécanique With or without mechanical elements Cono sanza parti meccaniche Mitteur, 1970 t t o o n s A g g r a g e

PEUGEOT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

620.310 63Kg 16.11.92 423-D-13F

ORGANES	LUBRIFIANTS RECOMMANDÉS	FREQUENCES
		VÉRIFI-CATIONS KM (1)	GRAISSAGES VIDANGES KM (2)
Moteur:
- Diesel	10 W 40 - 15 W 40	1 000 (1)	10 000
- essence	10 W 40 - 15 W 50	1 000 (1)	10 000
Boîte de vitesses - Pont	75 W 80	-	-
Circuit de freinage	DOT 3	1 000 (1)	50 000 (2)
Circuit de refroidissement	Eau + antigel	1 000 (1)	12 500 (2)
Filtre à air	nettoyage	15 000
	échange	30 000
Filtre à huile	échange	10 000
Filtre à gazole	échange	20 000
(1) : Complétér si besoin.	(2) : Ou tous les 2 ans.

Remarques

A - Fréquence des vidanges : L'huile doit être remplacée avant qu'elle ne soit trop altérée ou polluée pour provoquer une formation de dépôts ou une usure anormale. B - En période d'hiver et pour utilisation exclusive en ville, il est prudent de réduire le parcours entre vidanges. C - Radiateur protégé à l'origine. Lorsqu'une vidange est nécessaire : rincer et remplir avec un mélange d'eau (50%) et d'antigel (50%).

POUR FACILITER LE SERVICE

ORGANES	EMPLACEMENT
Bouchon carburant	Sur panneau aile AR. D
Ouverture capot-moteur	Sous la planche de bord
Jauge d'huile	À l'avant du moteur
Vidange boîte/pont	Sur carter de BV
Remplissage boîte/pont	Sur carter de BV
Circuit de refroidissement ...... du radiateur	Vase d'expansion, sur le côte
Réserveir liquide de frein ......	Sur tablier

CAPACITÉS (I)

Réservoir de carburant	45
Huile moteur	3,2
- (avec échange cartouche) : 3,5
Boîte de vitesses :	2
Circuit de refroidissement :	5,8
Lave-glace avant	1,5
- AV et AR	3
Liquide de frein	0,22

Entretien

Avec quelques gouttes d'huile moteur :

Timonerie de frein à main, gaine de commande de capot.

Verrouillage du capot.

Boîtier de fermeture du capot, compas.

Avec de l'huile fluide :

Charnières : portes, capot, coffre.

Serrures.
