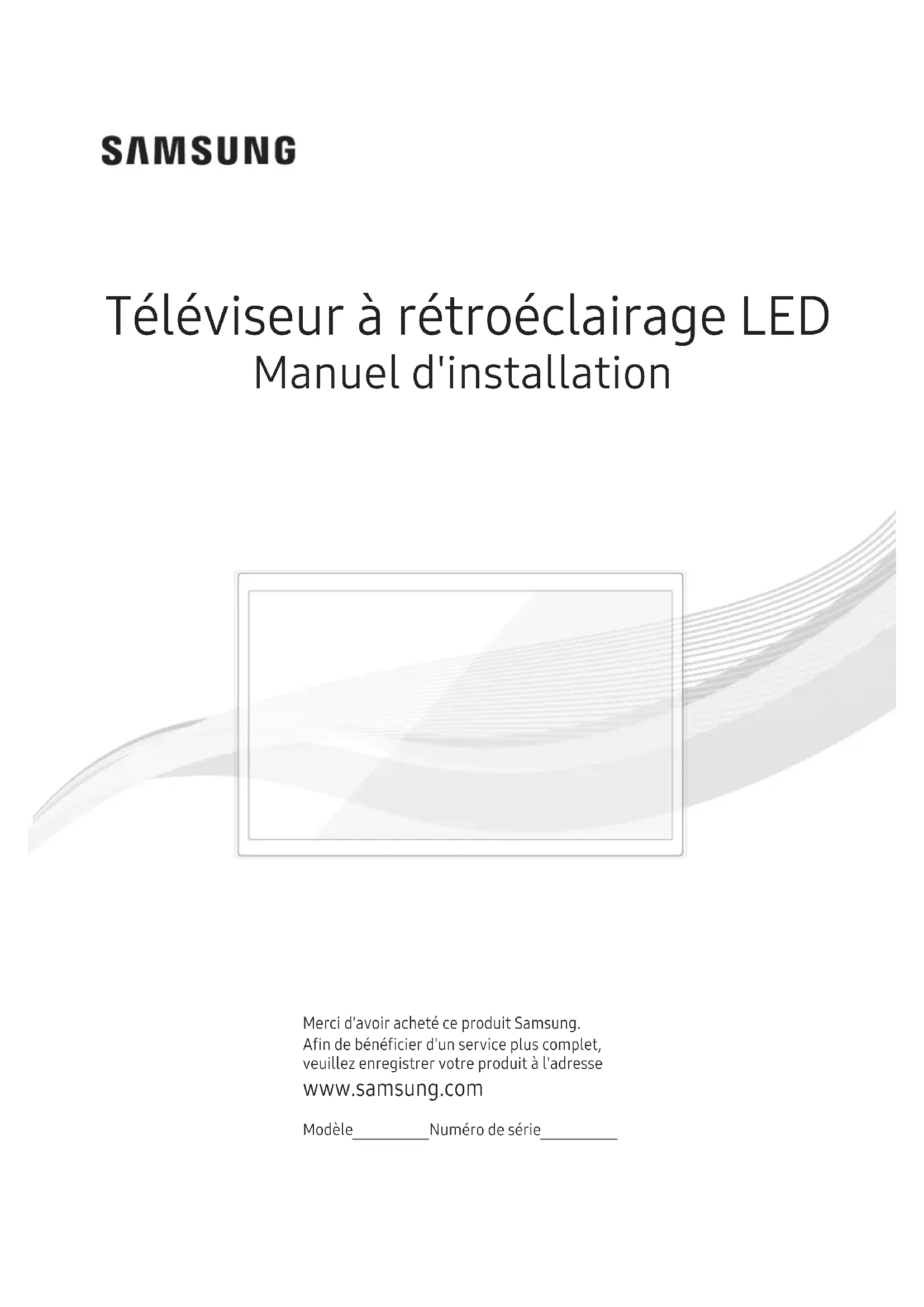

MODE D'EMPLOI HG55EF690UB SAMSUNG

Merci d'avoir acheté ce produit Samsung. An de bénécier d'un service plus complet, veuillez enregistrer votre produit à l'adresse www.samsung.com Modèle Numéro de série Téléviseur à rétroéclairage LED Manuel d'installation

Autonome Modes de fonctionnement

Avertissement d'image fixe

Sécurisation de l'espace d'installation

Installation avec un pied. Installation avec un support de montage mural.

• Télécommande et piles (AAAx2)

• Guide d'installation rapide

• Adaptateur de carte CI

• Kit de montage pour hôtel

• Cordon d'alimentation / Câble de données

• Carte de garantie / Guide réglementaire (non disponible dans tous les pays) ✎ Selon le modèle, il se peut que le pied et les vis ne soient pas inclus. ✎ Selon le fournisseur SI, le câble de données est susceptible de ne pas être inclus. Fixez les câbles à l'aide du porte-câble ✎ Pour en savoir plus sur les engagements de Samsung en matière d'environnement et les obligations réglementaires spécifiques à un produit (REACH, DEEE, piles, etc.), rendez-vous sur http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. An de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.5 Français Montage du socle pivotant [ AVERTISSEMENT: Si vous voulez que le téléviseur puisse pivoter, vous devez le xer de manière sécurisée au sol, sur un bureau ou sur le dessus d'une commode, comme décrit dans les instructions d'installation. Les téléviseurs LED disposent d'un socle pivotant. Vous pouvez régler ces supports de telle sorte que les téléviseurs pivotent de 20degrés, 60degrés ou 90degrés vers la gauche et vers la droite à l'aide de la FIXATION POUR SUPPORT PIVOTANT.

• À la livraison, le support du produit est réglé sur un angle de pivotement de 20°. ¦ * Rotation de 20° Pour faire en sorte que le téléviseur pivote de 20degrés vers la gauche et vers la droite, insérez la cale au bas du support via l'orice incurvé de la xation pour support pivotant où gure la mention 20degrés. Ensuite, raccordez la xation pour support pivotant au support à l'aide des trois vis fournies comme illustré ci-dessous. ¦ Rotation de 60° Pour faire en sorte que le téléviseur pivote de 60degrés vers la gauche et vers la droite, insérez la cale au bas du support via l'orice incurvé de la xation pour support pivotant où gure la mention 60degrés. Ensuite, raccordez la xation pour support pivotant au support à l'aide des trois vis fournies comme illustré ci-dessous. ¦ Rotation de 90° Pour faire en sorte que le téléviseur pivote de 90degrés vers la gauche et vers la droite, enlevez la xation pour support pivotant, puis insérez les trois vis fournies dans le support comme illustré ci-dessous.6 Français Installation du support du téléviseur LED Les téléviseurs LED de 32pouces et plus disposent d'un socle pivotant. Ce socle peut être positionné de sorte que le téléviseur pivote de 20degrés ou de 90degrés vers la gauche et vers la droite. Composants du socle Lors de l'installation du support, utilisez les composants et accessoires fournis. 43"~55" BN96-29120C (8 pièces : M4 x L12)

✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier dessus, écran orienté vers le bas. ✎ Insérez le guide du support dans l'encoche située au bas du téléviseur. ✎ Faites-le coulisser et emboîtez-le jusqu'au bout, dans le sens de la flèche.

Serrez la vis du bas en premier et la vis du haut en dernier. ✎ Respectez l'ordre de positionnement des vis indiqué dans le manuel. Si l'écran penche d'un côté ou de l'autre, essayez de le remonter comme indiqué à l'étape

✎ Assurez-vous de bien raccorder le support de guidage au téléviseur.

• Assurez-vous de bien faire la distinction entre l'avant et l'arrière de chaque composant avant leur mise en place.

• Assurez-vous d'avoir au moins deux personnes disponibles pour soulever et déplacer le téléviseur.7 Français 65" BN96-32380B (4 pièces : M4 x L14) BN96-27704A (4 pièces : M4 x L12) BN96-32380B (4 pièces : M4 x L14)

✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier dessus, écran orienté vers le bas. ✎ Insérez le guide du support dans l'encoche située au bas du téléviseur. ✎ Faites-le coulisser et emboîtez-le jusqu'au bout, dans le sens de la flèche. BN96-27704A (M4 x L12)

Serrez la vis du bas en premier et la vis du haut en dernier. ✎ Respectez l'ordre de positionnement des vis indiqué dans le manuel.

Si l'écran penche d'un côté ou de l'autre, essayez de le remonter comme indiqué à l'étape

✎ Assurez-vous de bien raccorder le support de guidage au téléviseur.

• Assurez-vous de bien faire la distinction entre l'avant et l'arrière de chaque composant avant leur mise en place.

• Assurez-vous d'avoir au moins deux personnes disponibles pour soulever et déplacer le téléviseur.8 Français ¦ Kit de montage pour hôtel Boulon court (2 pièces) Boulon long (2 pièces) Rondelle (2 pièces) Ecrou (2 pièces) [ Fixez le support sur une surface plane, telle que le dessus d'une commode, un bureau ou un meuble audio-vidéo, comme illustré.

AVERTISSEMENT: An d'éviter tout risque de blessure, vous devez xer le téléviseur de manière

sécurisée au sol, sur une table ou sur le dessus d'une commode à l'aide du kit de montage pour hôtel comme illustré dans les instructions.9 Français Présentation du panneau de branchement

✎ Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. ✎ Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.

USB (5V 0.5A), USB (HDD 1.0A) / CLONING ‒ Prise utilisée pour les mises à jour logicielles, la fonction Media Play, etc. ‒ Connexion de maintenance.

DIGITAL AUDIO OUT (OPTICAL) Se connecte à un composant audio numérique.

HDMI IN 1 / HDMI IN 2 / HDMI IN 3 (ARC) Permet de raccorder la che HDMI d'un périphérique équipé d'une sortie HDMI. ✎ Aucune connexion audio n'est nécessaire pour une connexion HDMI-HDMI. Les raccordements HDMI véhiculent des données audio et vidéo.

LAN Connectez à un LAN câblé à l'aide d'un câble CAT 7.

LAN OUT Port de connexion au LAN câblé utilisé pour la connexion à Internet d'un périphérique externe tel qu'un ordinateur portable. (Cependant, le téléviseur doit être connecté à Internet via le LAN câblé.)10 Français

RJP ce port de communication RJP (Remote Jack Pack) permet de connecter différents périphériques à des modules supplémentaires an d'améliorer l'utilisation du périphérique.

HEADPHONE JACK un casque peut être connecté à la prise casque de votre téléviseur. Lorsque le casque est branché, les haut-parleurs intégrés n'émettent plus de son.

ANT IN (SATELLITE), (AIR/CABLE) ‒ Pour afcher les chaînes de télévision correctement, le téléviseur doit recevoir un signal depuis l'une des sources suivantes: ‒ une antenne extérieure / un système de télédistribution par câble

DATA ‒ Permet de gérer la communication de données entre le téléviseur et le SBB. ‒ Branchement à l'aide de prises TV de type RJ-12.

HP-ID Connectez simultanément le câble aux prises HP-ID et Casque ainsi qu'à un boîtier pour écouteurs distinct. Reportez- vous en page19. Lorsque vous connectez le casque à un boîtier pour écouteurs, il fonctionne de la même façon que pour la fonction casque.

– Utilisez le pour le raccordement à la prise audio / vidéo composante de périphériques comme des lecteurs DVD et des appareils AV (composite) comme les magnétoscopes. – Branchez les câbles audio sur la prise "R-AUDIO-L" de votre téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes des périphériques A/V ou Component. – La prise COMPONENT IN s'utilise aussi comme la prise VIDEO 1. – Branchez les câbles vidéo composante (non fournis) aux prises de composant («PR», «PB», «Y») à l'arrière de votre téléviseur et les autres extrémités aux prises de sortie vidéo composante correspondantes sur le lecteur DVD. Respectez les couleurs sur les prises et les câbles. – Si vous souhaitez brancher en même temps le boîtier décodeur et un lecteur DVD, branchez ces appareils ensemble, puis connectez le lecteur DVD aux prises de composant («PR», «PB», «Y») sur votre téléviseur. – Les prises "PR", "PB" et "Y" de vos appareils composant (lecteur DVD) sont parfois désignés par les lettres "Y", "B-Y" et "R-Y" ou "Y", "Cb" et "Cr". – Pour les périphériques AV, branchez les câbles audio RCA (non fournis) sur la prise "R - AUDIO – L" située à l'arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique externe. – Lorsque vous connectez un périphérique composite (AV) à AV IN [Y/Video], branchez le câble vidéo (jaune) à la prise AV IN [Y/VIDEO] (vert/jaune).

utilisée pour la sortie audio du haut-parleur de la salle de bains. Permet de brancher le boîtier mural de salle de bains et le port variable (RCA).

VOL-CTRL Permet de contrôler le volume du haut-parleur de la salle de bains. Branchez le boîtier mural de salle de bains et le port VOL-CTRL.11 Français Réceptions prises en charge pour les signaux d'entrée UHD

✎ HDMI UHD ColorArrêt HDMI UHD ColorActivé prend

Si HDMI UHD Color est déni sur Arrêt Fréquence d'images (i/s) RGB YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 24 / 25 / 30 O O O - 50 / 60 - - - O Si HDMI UHD Color est déni sur Activé Fréquence d'images (i/s) RGB YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 24 / 25 / 30 O O O - 50 / 60 O O O O12 Français Résolution de l'affichage Vous pouvez aussi sélectionner l'une des résolutions standard gurant dans la colonne Résolution. Le téléviseur réglera automatiquement la résolution choisie. Après avoir connecté un ordinateur au téléviseur, dénissez la résolution de l'écran pour le téléviseur sur l'ordinateur. La résolution optimale est de 3840x2160 à 60 Hz. Si vous dénissez une autre résolution que celles présentées dans le tableau ci-dessous, il est possible que le téléviseur n'afche rien. Veuillez dénir la résolution correctement en vous reportant au manuel d'utilisation de l'ordinateur ou de sa carte graphique. Les résolutions indiquées dans le tableau sont recommandées. ✎ La résolution optimale est de 3840 X 2160 à 60Hz. Mode Résolution Format d'afchage Fréquence horizontale (KHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité (horizontale/ verticale) IBM 720 x 400 70 Hz 31,469 70,087 28,322 -/+ MAC 640 x 480 832 x 624 1152 x 870 67 Hz 75 Hz 75 Hz 35,000 49,726 68,681 66,667 74,551 75,062 30,240 57,284 100,000

✎ Le mode entrelacé n'est pas pris en charge. ✎ Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard. ✎ Les modes Separate et Composite sont pris en charge. SOG n'est pas pris en charge.14 Français Contrôleur TV Le contrôleur du téléviseur est une touche multi-directionnelle qui vous permet de naviguer sans utiliser la télécommande. ✎ Certaines fonctions associées à un code PIN peuvent ne pas être disponibles. ✎ La couleur et la forme du produit peuvent varier en fonction du modèle. ✎ Permet de quitter le menu en appuyant sur la télécommande pendant plus d'une seconde. Croix de contrôle Le Croix de contrôle est situé à l'arrière du téléviseur, dans le coin inférieur gauche. w/v: Permet de régler le volume. </>: Permet de changer de chaîne. : Accueil : Paramètres : Retour : Source : Eteindre Menu de contrôle Mode Veille Ne laissez pas l'appareil en mode veille trop longtemps (lorsque vous êtes en vacances, par exemple). Le téléviseur continue de consommer une petite quantité d'électricité même lorsque vous l'avez éteint en appuyant sur le bouton marche/arrêt.15 Français Visualisation de la télécommande ✎ Les boutons de mise sous/hors tension, de chaînes et de volume de la télécommande étant annotés en braille, celle-ci peut être utilisée par des personnes malvoyantes. CONTENT HOME MENU TOOLS ALARM SUBT. Permet d'allumer et d'éteindre le téléviseur. Donne un accès direct aux chaînes. Permet de choisir Teletext, Double ou Mix. Permet de régler le volume. Afche la liste des chaînes à l'écran. Permet d'afcher le menu principal à l'écran. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permettent de sélectionner des éléments de menu à l'écran et de modier les valeurs des menus. Permet de revenir au menu précédent. Boutons utilisés dans le menu Liste des chaînes, Media Play, etc. Utilisez ces boutons dans Accueil contenu. Permet d'afcher et de sélectionner les sources vidéo disponibles. Afchage du Guide électronique des programmes (EPG). Permet de couper temporairement le son. Permet de changer de chaîne. permet de basculer vers l'écran d'accueil (HOME). Afche l'Accueil contenu. Permet d'afcher des informations à l'écran. CLOCK: Lorsque vous appuyez sur la touche INFO alors que le téléviseur est en veille, l'écran du téléviseur afche l'heure. Permet de quitter le menu. ALARM: entrez l'heure à laquelle vous voulez que la télévision s'allume. X: Permet d'allumer et d'éteindre l'image3D. (Non disponible) SUBT.: permet d'afcher les sous- titres numériques.16 Français Installation des piles (type de pile: AAA) ✎ REMARQUE

• Utilisez la télécommande à une distance maximale de 7mètres du téléviseur.

• Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l'utiliser à proximité d'une lampe uorescente spéciale ou d'une enseigne au néon.

• La couleur et la forme peuvent varier en fonction du modèle.

• Le bouton "3D" de la télécommande n'est pas pris en charge. Lorsque vous appuyez sur ces boutons, le téléviseur ne répond pas.17 Français Connexion du téléviseur au STB (SBB) ETH MODEM Panneau arrière du téléviseur Câble de données ✎ Le panneau arrière peut varier d'un modèle à l'autre.

• Connectez la prise DATA du téléviseur à la prise [ETH MODEM] du STB (SBB) à l'aide d'un câble de données. ✎ Utilisation de la communication de données.

• Les signaux IR envoyés par la télécommande au téléviseur ou au SBB/ STB doivent être conformes aux spécications suivantes pour utiliser la fonction de transfert IR. Spécications du récepteur de signaux IR – Fréquence centrale du filtre passe-bande: 37,9㎑ – Fréquence porteuse, service50% – Longueur de rafale minimale (tburst): 12impulsions (316us) – Écart minimal entre les rafales (écart tburst): 16impulsions (422us) – Écart minimal entre les commandes de données (tpause): 25 ㎳ ¦ Liste des fournisseurs et des câbles de données compatibles fournis avec le téléviseur

• Vériez que vous utilisez le bon câble de données pour votre fournisseur. Reportez-vous à l'étiquette de code des câbles de données.

✎ Caractéristiques techniques du câble de données (RJ12): RS23218 Français Raccordement des enceintes de salle de bains Vous pouvez connecter les enceintes de salle de bains de la manière suivante. ¦ Connexion via la sortie variable (disponible sans amplicateur externe) VOL+ VOL

Panneau arrière du téléviseur Boîtier de contrôle du volume Enceinte

✎ Le panneau arrière peut varier d'un modèle à l'autre.

1. Connectez le port VARIABLE AUDIO OUT du téléviseur aux enceintes murales de la salle de bains de l'hôtel.

Enceinte + Enceinte - N/C

2. Connectez la prise VOL-CTRL du téléviseur au port du boîtier de contrôle du volume installé sur le mur de la salle de

bains de l'hôtel. ✎ La sortie maximale des enceintes est fixée à 4W, 8Ω. ✎ Le port VARIABLE AUDIO OUT ne prend en charge que la sortie sonore MONO.

• Installation du contrôle du volume ‒ Si vous congurez le boîtier de contrôle du volume comme indiqué dans l'illustration, vous pouvez contrôler le volume des enceintes de salle de bains. ‒ La prise qui connecte le boîtier de contrôle du volume au téléviseur est une prise téléphonique 3,5mm ordinaire. ‒ L'interrupteur du boîtier de réglage du volume est un interrupteur tactile. ✎ Réglage du mode Sub AMP ‒ 0: désactive la fonction Sub AMP (PWM désactivée). ‒ 1: détermine le volume secondaire en fonction du réglage du volume principal. Le volume secondaire est déterminé par les réglages de volume à la mise sous tension, de volume minimal et de volume maximal du mode Hotel. ‒ 2: détermine le volume en fonction du réglage du panneau de commande de la salle de bains.

• Caractéristiques du port de sortie variable ‒ Câble d'enceinte: Utilisez un câble d'enceinte de plus de 25 m (82 pi.) de long. Boîtier de réglage du volume

Français ¦ Entrée boucle audio Un boîtier pour écouteurs en option peut être placé sur la table de nuit ou un bureau pour le confort des utilisateurs. Les procédures d'installation sont indiquées ci-dessous.

• Schéma détaillé du boîtier pour écouteurs. HEADPHON BOX Panneau arrière du téléviseur Boîtier pour écouteurs ✎ Le panneau arrière peut varier d'un modèle à l'autre. TV Headphones jack Whitewire (Audio-L) Shield Wire TV HP-ID jack Red wire + White wire Red Wire (Audio-R) Shield wire <Boîtier pour écouteurs>20 Français Connexion du disque dur MediaHub HD Sortie de toute source externe connectée au MediaHub HD à la réception. HDMI USB RS/232 Panneau arrière du téléviseur Arrière du MediaHub HD

Câble de données RS-

1. Connectez le port RJP du téléviseur au port RS/232 du MediaHub HD.

2. Connectez le port HDMI IN 1, 2 ou 3 du téléviseur au port HDMI du MediaHub HD.

• MediaHub HD – Le MediaHub HD est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC, HDMI et USB) et des sorties correspondantes. Les sources de sortie correspondantes sont connectées du MediaHub au téléviseur. Le MediaHub communique avec le téléviseur via une prise RS-232. Hot Plug & Play est une fonction qui permet aux clients de l'hôtel de connecter une source externe au MediaHub. Le MediaHub communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur passe à la source externe active. – Vous devez brancher le port HDMI du MediaHub sur le port HDMI IN 3 du téléviseur. – Une fois le téléviseur sous tension, connectez-le au RJP dans les 10secondes.

• Fonctions spéciales – PIP – Détection automatique21 Français Connexion du RJP (Remote Jack Pack) Sortie vers toute source externe connectée au RJP à la réception. USB RS/232 VIDEO AUDIO HDMI Panneau arrière du téléviseurArrière du RJP

Câble de données RS-232

Câble HDMI ✎ Le panneau arrière peut varier d'un modèle à l'autre.

1. Connectez le port AV IN 1 [VIDEO]/[L-AUDIO-R] du téléviseur au port AUDIO du RJP.

2. Connectez le port AV IN 1 [VIDEO] du téléviseur au port VIDÉO du RJP.

3. Connectez le port HDMI IN 1, 2 ou 3 du téléviseur au port HDMI du RJP.

4. Connectez le port RJP du téléviseur au port RS-232 du RJP.

✎ Les RJP (Remote Jack Pack) compatibles avec ce téléviseur Samsung sont les modèles TeleAdapt TA-7610, TA- 7650 (HD) et TA-7660 (HD Plus).

• RJP (Remote Jack Pack): RJP est l'abréviation de Remote Jack Pack. Le RJP est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC et HDMI) et des sorties correspondantes. Les sources de sortie correspondantes sont connectées du RJP au téléviseur. Le RJP communique avec le téléviseur via une prise RS232. Hot Plug & Play est une fonction qui permet aux clients de l'hôtel de connecter une source externe au RJP. Le RJP communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur passera sur la source externe active en fonction de la priorité dénie par l'utilisateur. ✎ Vous pouvez sélectionner HDMI IN 1, 2 ou 3 et AV IN pour connecter le RJP. ✎ Une fois le téléviseur sous tension, connectez-le au RJP dans les 10secondes.22 Français

• Vous pouvez rétablir les réglages d'usine du RJP en enfonçant simultanément les boutons A/V et HDMI pendant 10secondes. Tous les LED clignotent 5 fois pour conrmer la réinitialisation.

• Le RJP éteint automatiquement ses LED après 5minutes pour éviter toute pollution lumineuse superue dans la chambre d'hôtel. Les LED qui étaient éteintes se rallumeront si le client touche un bouton, et le compte à rebours de 5minutes redémarre. Si le client touche un autre bouton de source, le téléviseur passe à la source sélectionnée et la LED correspondante s'allume.

• Après la réinitialisation du RJP ou la mise hors/sous tension du téléviseur, il faut environ 10secondes pour établir la communication entre le téléviseur et le RJP.

• Le tableau suivant présente le délai approximatif, en secondes, nécessaire pour le passage du téléviseur à la source d'entrée, en fonction de la priorité. ✎ Scénario 1: Si aucune entrée n'est connectée. Source Connexion AV 2sec HDMI 3,9sec ✎ Scénario 2: Si plusieurs entrées sont connectées et qu'une source d'entrée est débranchée puis rebranchée. Source Déconnexion Connexion Total AV 4,5sec 2sec 6,5sec HDMI 3,9sec 3,9sec 7,8sec ✎ P. ex., si toutes les sources en direct du RJP (AV, PC et HDMI) sont connectées, AV est affichée avec la priorité la plus élevée. Si le RJP se trouve en mode HDMI et qu'un client débranche puis reconnecte la source AV, le délai minimal pour passer à la source AV est de 6,5secondes.

• Pour connecter un périphérique audio (iPod ou Mp3), le mode Musique doit être réglé sur Marche et la fonction Jack Ident detect sur Arrêt.

• Les sources d'entrée A/V, PC et HDMI sont prises en charge.23 Français Connexion à un logement COMMON INTERFACE (logement pour votre carte permettant de regarder la télévision) ✎ Scénario 1: si aucune entrée n'est connectée. Connexion de l'adaptateur de carte CI Connectez l'adaptateur comme illustré ci-contre. ✎ Pour installer l'adaptateur de carte CI, veuillez retirer l'adhésif fixé sur le téléviseur. Pour connecter l'adaptateur de carte CI, procédez comme suit: ✎ Il est conseillé de connecter l'adaptateur avant l'installation du montage mural ou d'insérer la carte d'interface commune "CI ou CI+".

1. Insérez l'adaptateur de carte CI dans les deux orices du produit

✎ Vous trouverez ces deux orifices à l'arrière du téléviseur, à côté du port COMMON INTERFACE. Arrière du téléviseur

2. Insérez l'adaptateur de carte CI dans le port COMMON INTERFACE du produit

3. Insérez la carte "CI ou CI+".

Il est conseillé d'insérer la carte CI avant de xer le téléviseur en position murale. L'insertion peut, en effet, se révéler difcile après le montage. Insérez la carte après avoir connecté le module CI au téléviseur. Il est difcile de connecter le module si vous insérez d'abord la carte. Utilisation de la carte d'interface commune "CI ou CI+" Pour pouvoir regarder des chaînes payantes, vous devez avoir inséré la carte d'interface commune "CI ou CI+".

• Si vous ne l'insérez pas, certaines chaînes afchent le message "Signal brouillé".

• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune "CI ou CI+", l'ID de l'hôte et d'autres informations s'afchent après 2 ou 3minutes. Si un message d'erreur s'afche, contactez votre fournisseur de services.

• Une fois la conguration des informations sur les canaux terminée, le message "Updating Completed" s'afche, indiquant que la liste des chaînes est à jour. ✎ REMARQUE

• Vous devez vous procurer une carte d'interface commune "CI ou CI+" auprès d'un fournisseur local de diffusion par câble.

• Pour extraire la carte d'interface commune "CI ou CI+", tirez-la précautionneusement. Une chute pourrait en effet l'endommager.

• Insérez la carte d'interface commune "CI ou CI+" dans le sens indiqué sur celle-ci.

• L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.

• La carte d'interface commune "CI ou CI+" n'est pas prise en charge dans certains pays et certaines régions; vériez auprès de votre revendeur agréé.

• Si vous rencontrez des problèmes, contactez un fournisseur de services.

• Insérez la carte CI ou CI+ qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.24 Français Réglage des données de l'option Hotel Accès: Appuyez dans l'ordre sur les boutons MUTE → 1 → 1 → 9 → ENTERE. (Le mode Standalone est déni à partir du mode Hospitality.) Pour quitter ce menu: éteignez l'appareil, puis rallumez-le. ✎ Selon le modèle et la région, certains menus peuvent ne pas être disponibles sur le téléviseur. Fonction Hotel TV Description Catégorie Elément Hospitality Mode Hospitality Mode Sélectionnez Hospitality Mode.

• Mode Interactive: le téléviseur fonctionne avec un SI STB ou SBB.

• Mode Standalone: le téléviseur fonctionne seul, sans SI STB ou SBB. SI Vendor SI Vendor

• Mode Interactive: Samsung / 2M / Locatel / VDA / VDA-S / Acentic / Sustinere / Quadriga / ETV / IBahn / Magilink / Otrum / Siemens / Amino / MDC / Enseo

• Mode Standalone: OFF / Movielink / Swisscom / Smoovie / SSCP Power On Power On Channel Réglez les valeurs de Mise sous tension qui seront appliquées lorsque le téléviseur sera allumé.

• User Dened: permet de régler manuellement les options Power On Channel (Chaîne sélectionnée à la mise sous tension) et Channel Type (Type de chaîne). Voir Power On Channel et Channel Type ci-dessous.

• Last Saved: si vous sélectionnez cette option, le téléviseur afchera, à la mise sous tension, la chaîne qui était afchée lorsque vous l'avez éteint. Power On Channel Num Lorsque le téléviseur est mis sous tension, il bascule automatiquement vers cette chaîne. Power On Channel Type

• Sélectionnez la bande de la chaîne: ATV (bande antenne analogique), DTV (bande antenne numérique), CATV (bande câble analogique), CDTV (bande câble numérique), IPTV (ChaînesIP). Power On Volume

• User Dened: permet de régler manuellement le volume à la mise sous tension. Voir Power On Volume (Volume à la mise sous tension) ci-dessous.

• Last Saved: lorsque le téléviseur est allumé, le niveau du volume est le même qu'au moment où il a été éteint. Power On Volume Num Le téléviseur s'allume avec ce niveau de volume en mode Hospitality Stand Alone (Autonome). Min Volume Réglage du volume minimal que l'utilisateur peut dénir en mode Hospitality Stand Alone (Autonome). Max Volume Réglage du volume maximal que l'utilisateur peut dénir en mode Stand Alone Hospitality (Autonome). Power On Source Sélection de la source d'entrée afchée par le téléviseur lors de la mise sous tension. Power On Option Détermine l'état du téléviseur lorsque le courant revient après une panne ou après que vous avez débranché puis rebranché le téléviseur.

• Last Option: revient au dernier mode d'alimentation. Si le téléviseur était en mode Veille, il revient au mode Veille. S'il était allumé, il se rallume.

• Power ON: lorsque le courant revient, le téléviseur s'allume.

• Standby: lorsque le courant revient, le téléviseur passe en mode Standby (Veille).25 Français Fonction Hotel TV Description Catégorie Elément Channel Channel Setup Offre un accès direct et immédiat à certaines options du menu Channel (Chaîne) de l'utilisateur, telles que Auto Program (Programmation automatique), Antenna Selection (Sélection de l'antenne), etc. Channel Editor Cette option vous permet de modier les chaînes stockées dans la mémoire du téléviseur. Elle vous permet d'effectuer les opérations suivantes:

• Modiez les noms et numéros de chaînes, gérez les groupes de genres et de langues et supprimez des chaînes.

• appliquer l'option de masquage des images aux chaînes que vous sélectionnez. La fonction de sourdine vidéo permet de couper la vidéo d'une chaîne et de ne diffuser que le son. La fonction Channel Editor [Editeur de chaînes] vous permet également de consulter facilement des informations sur les chaînes de votre choix, sans devoir les afcher. Channel Bank Editor Channel Bank Editor modie les chaînes, avec 3 options de banque différentes. En fonction de la carte de banque, des chaînes spéciques sont disponibles pour les clients de l'hôtel. ✎ Cette fonction est uniquement disponible si elle est définie sur Hospitality Mode: Standalone, SI Vendor: Smoovie. Mixed Channel Map Cette option permet d'afcher/de parcourir simultanément toutes les chaînes, quel que soit le type d'antenne (hertzienne/câblée).

• ON: lorsque cette fonction est activée, les invités peuvent accéder à l'intégralité de la carte des chaînes, quel que soit le type d'antenne sélectionné. La liste des chaînes est remplie de chaînes de type Hertzien, mais aussi Câble.

• OFF: lorsque cette fonction est désactivée, les invités peuvent accéder à la carte des chaînes correspondant uniquement au type d'antenne sélectionné (AIR/CABLE ou Satellite). La liste des chaînes ou l'éditeur de chaînes afchera uniquement les chaînes du type d'antenne sélectionné. Dynamic SI

• ON: vérication du numéro de chaîne du programme DTV (l'éditeur de chaînes TV est inaccessible)

• OFF: le numéro de chaîne du programme DTV n'est pas vérié. (L'éditeur de chaînes DTV est accessible, mais la mise à jour supplémentaire du numéro de chaîne pour le programme n'est pas prise en charge.) Channel Rescan Message En cas de discordance entre les données de la carte des chaînes et les données transmises, le téléviseur recherche automatiquement les chaînes de manière à restaurer les données/ paramètres dans la carte des chaînes.

• ON: lorsque l'option Channel Rescan Message (Message de nouvelle recherche des chaînes) est activée (ON), le menu afché à l'écran indique aux clients de l'hôtel (Hotel Guests) que la recherche des chaînes est en cours.

• OFF: l'administrateur de l'hôtel peut désactiver (OFF) l'option Channel Rescan Message [Message de nouvelle recherche des chaînes] si le menu OSD du message de recherche ne doit pas être afché aux invités de l'hôtel. Pan Euro MHEG

• OFF: Si l'option Pan Euro MHEG est désactivée, la fonction MHEG s'exécute conformément aux spécications existantes du produit.

• ON: Si l'option Pan Euro MHEG est activée, la fonction MHEG est activée (ON), quelles que soient la région ou les spécications du produit. Mychannel Activation ou désactivation de la fonction My Channel (Ma chaîne). Subtitle Auto On Active/désactive la fonction qui active automatiquement les sous-titres dans un pays donné. Cette fonction est prise en charge pour les téléviseurs d'hôtel prêts à recevoir des émissions DVB diffusées en Europe. Elle est liée à la spécication de sous-titrage de la France. Dans le cas des autres pays, les sous-titres fonctionnent conformément aux spécications du pays, quel que soit l'état de la fonction Subtitle Auto On [Sous-titrage auto. actif].

• ON: lorsque la fonction Subtitle Auto On (Sous-titrage automatique activé) est activée (ON), ce sont les paramètres de sous-titrage de la France qui sont appliqués.

• OFF: lorsque la fonction Subtitle Auto On (Sous-titrage automatique activé) est désactivée (OFF), les paramètres de sous-titrage de la France ne sont pas appliqués. TTX Widescreen Mode Adapte la taille de la section de sous-titres à la largeur de l'écran.26 Français Fonction Hotel TV Description Catégorie Elément Menu OSD Picture Menu Lock Activation ou désactivation du menu Image. Menu Display

• ON: le menu principal est afché.

• OFF: le menu principal n'est pas afché. Channel Menu Display

• OFF: Le sous-menu Diffusion est désactivé pour les clients.

• ON: Le sous-menu Diffusion est activé pour les clients. Panel Button Lock Activation/désactivation du fonctionnement du panneau avant (touche locale).

• Unlock: déverrouille toutes les touches du panneau.

• Lock: verrouille toutes les touches du panneau.

• OnlyPower: verrouille toutes les touches du panneau, sauf la touche Power.

• Menu/Source: verrouille toutes les touches du panneau, sauf la touche Power. Clock Local Time Sélectionnez la méthode de mise à jour des données de l'horloge.

• Manual: L'horloge est réglée automatiquement à partir de la chaîneDTV ou manuellement par l'utilisateur lorsque le téléviseur est en mode Veille.

• TTX: Permet d'afcher les informations relatives à l'heure à partir du ux TTX.

• Time Channel: L'horloge est réglée à partir de la chaîne sélectionnée. ✎ Standalone: Manual TTX Time Channel ✎ Interactive: Manual / Auto / TTX / Time Channel Timer Type Permet d'activer ou de désactiver la fonction d'alarme.

• WakeUp: Permet à la fonction d'alarme d'allumer l'appareil à l'heure dénie.

• OnOff: Désactivez la fonction d'alarme et activez ou désactivez la minuterie. Music Mode Music Mode AV Permet d'écouter de la musique depuis un lecteurMP3/audio connecté à une source d'entréeAV sur le téléviseur. Lorsque ce mode est activé, le son du lecteur est diffusé sur le téléviseur, qu'il y ait un signal vidéo ou non. Permet également de couper la vidéo si le téléviseur n'afche aucune image quand un invité écoute de la musique. Le rétroéclairage du téléviseur reste néanmoins activé. Music Mode Comp Permet la sortie audio depuis un lecteur audio/mp3 connecté à une source d'entrée à composantes sur le téléviseur. Lorsque ce mode est activé, le son du lecteur est diffusé sur le téléviseur, qu'il y ait un signal vidéo ou non. Permet également de couper la vidéo si le téléviseur n'afche aucune image quand un invité écoute de la musique. Le rétroéclairage du téléviseur reste néanmoins activé. Music Mode Backlight Lorsqu'elle est réglée sur Arrêt, le rétroéclairage du téléviseur est entièrement désactivé lorsqu'un client utilise le mode Musique. Pour faire des économies d'énergie, réglez-la sur Arrêt.27 Français Fonction Hotel TV Description Catégorie Elément Remote Jack Pack Priority AV Vous permet de dénir la priorité de la prise7610 RJP AV. Vous pouvez choisir 1 ou 2, 1 étant le plus élevé et 2 le plus bas. Le téléviseur afche automatiquement la source ayant la priorité la plus élevée. Par exemple, disons que AV est réglée sur 1 et HDMI sur 2. Si un client a relié un périphérique à la priseHDMI et qu'il branche ensuite un périphérique à la priseAV, le téléviseur passe automatiquement sur le périphérique branché à la priseAV (la prise ayant la priorité la plus élevée). Veuillez noter qu'un client peut également permuter manuellement entre les périphériques en appuyant sur une touche du 7610 RJP. Priority HDMI Vous permet de dénir la priorité de la prise7610 RJP HDMI. Vous pouvez choisir 1 ou 2, 1 étant le plus élevé et 2 le plus bas. Le téléviseur afche automatiquement la source ayant la priorité la plus élevée. Reportez-vous au paragraphe ci-dessus pour une explication plus détaillée. HDMI Option Permet de sélectionner la source HDMI du téléviseur branchée à la prise RPJ. (HDMI1/HDMI2/ HDMI3) HDMI Music Mode Permet d'obtenir une sortie audio depuis un baladeur MP3 branché sur une source d'entrée HDMI. Lorsque cette fonction est activée, vous pouvez entendre les morceaux diffusés par le baladeur via l'entrée HDMI du RJP qu'il y ait ou non un signal vidéo. (Cette option n'est disponible qu'avec la connexion cliente RJP). External Source USB Pop-up Screen Lorsqu'un périphérique USB est connecté au téléviseur:

• Default: une fenêtre contextuelle s'afche.

• Automatic: Cela afche automatiquement le menu du contenu du périphériqueUSB.

• Disable: aucune fenêtre contextuelle ni menu n'apparaît. External Source Banner Si cette option est activée, le téléviseur afche le bandeau source externe (informations) lorsque vous réglez la source du téléviseur sur une autre entrée externe, appuyez sur la touche Info ou allumez le téléviseur.

• ON: les informations de la source externe sont afchées sur l'écran du téléviseur.

• OFF: les informations de la source externe ne sont pas afchées sur l'écran du téléviseur. Auto Source

• ON: lorsqu'une source d'entrée externe est branchée au téléviseur, celui-ci identie et bascule automatiquement vers cette source d'entrée.

• OFF: la fonction Auto Source [Source auto] est désactivée. Anynet+ Return Source Permet de sélectionner la source de retour après l'arrêt d'une connexion Anynet+(HDMI-CEC). (cette fonction s'avère particulièrement utile pour l'option Guestlink RJP).

• ON: lorsque le casque est branché sur le téléviseur, permet de diffuser le son simultanément sur les haut-parleurs du téléviseur et dans le casque connecté. Cependant, seul le volume des haut-parleurs du téléviseur peut être réglé.

• OFF: Lorsque le casque est branché sur le téléviseur, cette option permet d'écouter le son via le casque connecté uniquement. Default HP Volume Permet de congurer les valeurs de volume du casque lorsque le mode HP est déni sur ON. Main Speaker

• ON: Le son du téléviseur est émis par le haut-parleur du téléviseur.

• OFF: Le son du téléviseur est émis par le casque uniquement.28 Français

Français Fonction Hotel TV Description Catégorie Elément Network Network Setup Si cette option est activée, le menu de conguration réseau s'afche. Le menu de conguration réseau est utilisé pour régler le réseau comme l'accès Internet. Soft AP: cette fonction vous permet de raccorder le téléviseur à vos périphériques mobiles. Dénissez les options de connexion au périphérique Wi-Fi.

• Soft AP: permet d'activer et de désactiver la fonction Soft AP. Lorsque la fonction Soft AP est activée, vos périphériques mobiles peuvent détecter le nom du téléviseur dans la liste des connexions Wi-Fi.

• Security key: dénissez une clé de sécurité dont vous avez besoin pour accéder à d'autres périphériques an qu'ils puissent se connecter au téléviseur. ‒ Entrez la clé de sécurité générée dans le périphérique que vous souhaitez connecter. ‒ Si le réseau ne fonctionne pas correctement, revériez la clé de sécurité. Une clé de sécurité erronée peut entraîner un dysfonctionnement. ✎ La fonction Soft AP peut ne pas être disponible si elle n'est pas prise en charge par le modèle. ✎ Nombre maximal de périphériques que vous pouvez connecter: 4périphériques. ✎ Débit binaire: 10 Mbits/périphérique. ✎ Les spécifications ci-dessus reposent sur nos tests internes. Les performances réelles peuvent varier en fonction de votre environnement réseau filaire/sans fil. Apps ID Setting Dénition du modèle SmartHub. Apps Setting Conguration SmartHub. Service Discovery Vous pouvez utiliser cette fonction pour activer les Fonctions de détection de services telles que DLNA. LAN OUT Active/désactive la sortie LAN. Lorsque cette fonction est activée, le téléviseur fonctionne comme un routeur câblé pour les autres périphériques réseau. VLAN ID Permet de créer des groupes VLAN séparés. Un nombre à 3 chiffres compris entre 1 et 255 doit être saisi pour VLAN ID. Solution VLAN ID Lorsque VLAN est utilisé, dénissez un identiant VLAN ID à attribuer à une solution (telle que SYNC, H.Browser etc.). Device VLAN ID Permet de dénir un identiant VLAN ID à attribuer aux périphériques externes connectés au port LAN OUT. ARP Interval Ajustez la valeur Interval ARP (Protocole de résolution d'adresse). ‒ Valeur de réglage: 2 / 5 / 10 / 30 / 60 / 120 / 180 secondes (par défaut: 60 secondes) System Manager System Manager Vous donne un accès immédiat aux fonctions Gestionnaire système telles que Heure, Langue, Afcher les notications, Nom du périph.. Gestionnaire système vous permet d'ajuster le système de votre téléviseur et de personnaliser les réglages pour votre environnement de visualisation.30 Français Fonction Hotel TV Description Catégorie Elément Security Factory Lock Désactivez l'accès au menu Hôtel.

• ON: Le mot de passe est requis pour entrer dans le menu d'usine.

• OFF: désactivez cette fonction. Password Popup Active/désactive la fenêtre contextuelle de mot de passe. Si cette option est réglée sur OFF, le téléviseur n'afchera pas la fenêtre contextuelle de saisie du mot de passe lorsque vous entrerez dans le menu d'usine. Si cette option est activée, la fenêtre contextuelle d'introduction du mot de passe apparaît. Password Input Si cette option est activée, une fenêtre contextuelle de saisie apparaît vous demandant un mot de passe de sécurité de 8 caractères. L'administrateur doit saisir un mot de passe avant d'appliquer ou de mettre à jour les préférences de sécurité. Après la saisie du mot de passe correct, les options telles que le réglage du mot de passe, la réinitialisation du mot de passe ou le mode de sécurité sont disponibles. Password Setting L'utilisateur peut modier le mot de passe. Password Reset Le mot de passe est réinitialisé et est maintenant "00000000". Security Mode Le mode de sécurité permet d'activer un mot de passe administrateur protégé an de pouvoir activer ou désactiver des fonctions de Hospitality TV, telles que HDMI, USB et TTX. Utilisez cette option pour activer ou désactiver le mode de sécurité. Une fois le mode de sécurité activé, les options telles que "USB", "HDMI" et "TTX Security" sont automatiquement activées dans le sous-menu de sécurité. Les options "USB to TV cloning" et "TV Reset" seront désactivées dans le menu Hospitality. USB Active/désactive l'accès USB. Si l'option est désactivée, l'accès au support USB est bloqué. HDMI Active/désactive l'accès HDMI. Si l'option est désactivée, les canaux externes de type HDMI, source HDMI et Anynet ne sont pas accessibles à l'utilisateur. TTX Security Si cette option n'est pas activée, la fonctionnalité TTX ne fonctionne pas lorsque vous appuyez sur le bouton TTX de la télécommande. DRM DRM Mode Congure la prise en charge DRM. OFF: Désactive la prise en charge DRM. LYNK DRM: Permet de sélectionner d'activer la prise en charge S-LYNK DRM CAS uniquement.31 Français Fonction Hotel TV Description Catégorie Elément System Self Diagnosisfor TV Ouvrez Self Diagnosis Menu.

• Lancer le test de l'image: Effectuez ce test si vous rencontrez un problème avec l'image de votre téléviseur.

• Lancer le test audio: Effectuez ce test si vous rencontrez un problème avec le son de votre téléviseur.

• Informations de signal: Afche les informations du signal de diffusion numérique.

• Réinitialiser Smart Hub: Permet de réinitialiser les paramètres de Smart Hub et du compte Samsung stockés sur votre téléviseur.

• Réinit.: Permet de rétablir tous les paramètres d'usine du téléviseur, à l'exception des paramètres réseau. Self Diagnosis for HTV Vous permet de vérier l'état de Pro:Idiom et sa communication avec SI STB ou SBB. Si vous rencontrez des problèmes avec la chaîne de cryptage Pro:Idiom ou si la communication avec SI STB ou SBB ne fonctionne pas, utilisez cette fonction de diagnostic. Si la fonction «Pro:Idiom DTV Channel Key Loss» semble défectueuse et que la chaîne de cryptage Pro:Idim ne parvient pas à lire le contenu, vériez d'abord les systèmes de diffusion liés au cryptage Pro:Idiom. Si vous ne rencontrez aucun problème avec vos systèmes de diffusion, contactez votre centre de services Samsung. Si STB SI Vendor Setting a échoué et que la communication avec le SI STB ou SBB est interrompue, vériez votre SI STB ou SBB. Si vous ne rencontrez aucun problème avec votre SI STB ou SBB, contactez votre centre de services Samsung. Software Update Vous permet de mettre à niveau le logiciel du téléviseur avec une cléUSB. Sound Bar Out Si la barre de son Samsung est connectée à ce téléviseur, cette option vous permet de sélectionner la sortie du téléviseur sur laquelle le son sera émis lorsque le téléviseur sera allumé.

• ON: Lorsque le téléviseur est allumé, le son de ce dernier est automatiquement généré sur la barre de son seule.

• OFF: Lorsque le téléviseur est allumé, le son de ce dernier est automatiquement généré sur l'enceinte du téléviseur seule. Contact Samsung Afche le site Web du centre de réparation Samsung associé, la version du logiciel et les informations d'adresse Mac. Standby LED Permet de congurer les paramètres de la LED externe lorsque le téléviseur est en mode Veille.

• ON: La LED est allumée.

• OFF: La LED est éteinte. TV Reset Permet de réinitialiser tous les paramètres du téléviseur à leur valeur d'usine. Home Menu Home Menu Display Activez la solution autonome Home Menu pour l'utilisateur.

• ON: Home Menu activée.

• OFF: Home Menu désactivée. La fonction Home Menu est une solution autonome pour hôtels qui fournit un accès rapide à diverses fonctions comme Alarme, Media Play, etc. et à différents réglages tels que Format de l'image, Langue, etc. Home Menu Editor À l'aide de cette fonction, vous pouvez modier et gérer la fonction du téléviseur à utiliser à partir de Home Menu. Home Menu Auto Start Cette option vous permet de régler Home Menu comme premier écran pour l'utilisateur.

• ON: Home menu s'afche comme premier écran.

• OFF: Ne pas afcher Home menu comme premier écran.32 Français

vous connecter au 33 Français

Français ¦ Message de bienvenue La fonction de message de bienvenue permet d'afcher un message personnalisé sur le téléviseur à chaque fois qu'un client l'allume dans sa chambre d'hôtel. – Les réglages du message de bienvenue se trouvent dans le menu Hotel Options. – Cette fonction doit être activée pour que le message s'affiche à la mise sous tension. Welcome Message OFF Edit Welcome Message Hospitality Logo OFF Hospitality Logo DL ... Logo Display Time ... ‒ Vous pouvez créer le Message de bienvenue et le modier dans le menu Hotel Service. ‒ Le message de bienvenue peut être modifié via les touches de navigation, de couleur et Entrée de la télécommande dans le menu OSD «Modier le message de bienvenue». ‒ Utilisez les touches directionnelles de la télécommande pour saisir le titre et le message, puis sélectionnez Enregistrer.35 Français ¦ Hotel Logo La fonction Logo du lieu d'accueil afche l'image de l'hôtel lorsque le téléviseur est allumé. – Les paramètres Logo du lieu d'accueil se trouvent dans le menu Lieu d'accueil. – Les options de téléchargement et d'affichage du logo sont activées lorsque l'option Logo du lieu d'accueil est activée. – Si un logo est en mémoire et que l'option est activée, il s'affiche lorsque le téléviseur est allumé. – Le logo n'apparaît pas lorsque la fonction est désactivée, même si une image de logo est enregistrée sur le téléviseur. Hospitality Mode Standalone System Manager SI Vendor OFF Security Power On DRM Channel System Menu OSD Home Menu Clock REACH Solution Music Mode H.Browser Solution Remote Jack Pack HMS External Source Virtual Standby HP Management Room Number ... Bathroom Speaker Eco Solution Logo/Message Cloning Network

• Hospitality Logo ‒ Cette option vous permet de déterminer si le logo Hospitality s'afche ou non. ‒ La valeur initiale est Arrêt. ‒ Elle peut être réglée sur BMP, AVI ou LES DEUX. ‒ Lorsqu’elles sont définies sur BMP, AVI ou BOTH, les options de menu Logo Download et Logo Display Time deviennent accessibles. ‒ Le codec DivX n'est pas pris en charge.

• Hospitality Logo DL ‒ Cette option permet de télécharger le logo dans la mémoire du téléviseur à partir d'un périphérique USB. ‒ Un message vous demandant de patienter s'afche pendant la copie de l'image sur le téléviseur. ‒ Un message «Terminé» s'afche lorsque la copie est terminée. ‒ Le mot «Échec» si la copie a échoué. ‒ Le message «Aucun périphérique USB» apparaît si aucun périphériqueUSB n'est connecté. ‒ Le message «Aucun chier» apparaît lorsqu'aucun chier ne peut être copié sur le périphériqueUSB ou lorsque son format n'est pas valide (il doit être au format BMP). Si le message «Aucun chier» apparaît alors que vous disposez d'un chier de logo sur le périphériqueUSB, vériez le format de votre chier.

• Format du chier de logo ‒ Le téléviseur prend en charge tous les formats de chier. ‒ Le nom de chier doit être «samsung_image.*» et «samsung_video.*». ‒ Taille de chier maximale: AVI - 50Mo / BMP - 10Mo ‒ Le téléviseur ne change ni la taille ni l'échelle de l'image.36 Français ¦ Cloning Le clonage USB est une fonction qui permet de télécharger des réglages dénis par l'utilisateur (Image, Son, Entrée, Canal, Conguration et Hotel Setup) depuis un téléviseur an de l'appliquer à d'autres téléviseurs. Tous les réglages dénis par l'utilisateur sur le téléviseur (appareil maître) peuvent être copiés vers le lecteur USB. ✎ Une fois le clonage terminé, certaines fonctionnalités sont appliquées lors de la remise sous tension du téléviseur.

• Clone TV to USB: Cette opération consiste à copier les données stockées depuis la zone appropriée de l'EEPROM du téléviseur vers le lecteur USB.

1. Branchez un lecteur USB au port USB situé à l'arrière du téléviseur.

2. Accédez au menu Interactif en appuyant successivement sur les boutons

3. Appuyez sur le bouton ▲ ou ▼ pour choisir "Clone TV to USB", puis

appuyez sur le bouton ENTER.

4. Le message "Clone TV to USB" s'afche, puis appuyez sur le bouton

5. Vous pouvez suivre l'avancement de la procédure de clonage USB.

• In Progress: pendant la copie des données vers le lecteur USB.

• Completed: la copie est terminée.

• Failed: la copie a échoué.

• No USB: aucun lecteur USB n'est connecté. ✎ Le dossier de copie sera nommé T-KTMDEUCB.

• Clone USB to TV: Cette opération consiste à télécharger les données stockées sur le lecteur USB vers le téléviseur.

1. Branchez un lecteur USB au port USB situé à l'arrière du téléviseur.

2. Accédez au menu Interactif en appuyant successivement sur les boutons

suivants: MUTE → 1 → 1 → 9 → ENTER

3. Appuyez sur le bouton ▲ ou ▼ pour choisir "Clone USB to TV", puis appuyez sur le bouton ENTER.

4. Le message "Clone USB to TV" s'afche, puis appuyez sur le bouton ENTER.

5. Vous pouvez suivre l'avancement de la procédure de clonage USB.

• In Progress: pendant la copie des données vers le téléviseur.

• Completed: la copie est terminée.

• Failed: la copie a échoué.

• No USB: aucun lecteur USB n'est connecté.

• No File: le périphérique USB ne contient aucun chier à copier. Si vous recevez un message «Pas de chier», vériez le dossier de votre périphérique USB. Le nom du dossier devrait être T-KTMDEUCB. ✎ La copie du lecteur USB vers le téléviseur peut être lancée si vous maintenez la touche ENTER enfoncée pendant 5 secondes. ✎ La famille de produits de téléviseurs d'hôtel ne prend pas en charge la fonction CLONE entre un modèle compatible avec l'exploitation satellite et un modèle qui ne l'est pas. Pour un clonage instantané pendant l'installation! Insérez une clé USB contenant les réglages principaux du premier téléviseur, puis maintenez la touche Enter enfoncée pendant 5secondes. Condition préalable pour le clonage (point de contrôle) – Le clonage doit être effectué entre des modèles identiques (même version). – Avant la clonage, tous les écrans doivent être mis à jour vers la dernière version en date (même version). Clone TV to USBClone USB to TVSetting Auto Initialize OFFClone TV to USBClone USB to TVSetting Auto Initialize OFF37 Français ¦ Paramètres clonés dans le menu Hôtel ✎ Certains modèles ne prennent pas en charge cette option de menu. Élément de menu Sous-élément Cloné ou non Hospitality Mode Standalone / Interactive Default : Standalone Yes SI Vendor Interactive mode : Samsung / 2M / Locatel / VDA / VDA-S / Acentic / Sustinere / Quadriga / ETV / IBahn / Magilink / Otrum / Siemens / Amino / MDC / Enseo Standalone mode : OFF / Movielink / Swisscom / Smoovie / SSCP Yes Power On Power On Channel User Dened / Last Saved Yes Power On Channel Num *** Yes Power On Channel Type ATV / DTV / CATV / CDTV / IPTV Yes Power On Volume User Dened / Last Saved Yes Power On Volume Num 0~100 Yes Min Volume 0~100 Yes Max Volume 0~100 Yes Power On Source TV / HDMI1 / HDMI2 / HDMI3 / AV / COMP / Last Saved Yes Power On Option Power On / Standby / Last Option Yes Channel Channel Setup ― No Channel Editor ― No Channel Bank Editor ✎ Cette fonction est uniquement disponible si elle est définie sur Hospitality Mode: Standalone, SI Vendor: Smoovie. ― No Mixed Channel Map On / Off Yes Dynamic SI On / Off Yes Channel Rescan Message On / Off Yes Pan Euro MHEG On / Off Yes MyChannel On / Off Yes Subtitle Auto On On / Off Yes TTX Widescreen Mode On/Off Yes Menu OSD Picture Menu Lock On / Off Yes Menu Display On / Off Yes Channel Menu Display On / Off Yes Panel Button Lock Unlock / Lock / OnlyPower / Menu/Source Yes38 Français Élément de menu Sous-élément Cloné ou non Clock Clock Type Standalone mode: Off/Ext. Clock Yes Local Time Standalone: Manual / TTX / Time Channel Interactive: Manual / Auto / TTX / Time Channel Yes Time Format 12 Hour / 24 Hour Yes Clock Test Failure / Success Yes Clock Normal Dim. 0~4 Yes Clock Standby Dim. 0~4 /0~1 Yes Timer Type WakeUp/OnOff Yes Music Mode Music Mode AV On / Off Yes Music Mode Comp. On / Off Yes Music Mode Backlight On / Off Yes Remote Jack Pack Priority AV 1~2 Yes Priority HDMI 1~2 Yes HDMI Option HDMI1 / HDMI2 / HDMI3 Yes HDMI Music Mode On / Off Yes External Source USB Pop-up Screen Default / Automatic / Disable Yes External Source Banner On / Off Yes Auto Source On / Off Yes Anynet+Return Source Power On Src / Last Source / Each model source list (AV1, COMP, HDMI1…) Yes HP Management HP Mode On / Off Yes Default HP Volume 0~100 Yes Main Speaker On / Off Yes Bathroom Speaker SubAmp Mode 0~2 Yes SubAmp Volume 0~32 Yes Eco Solution Power Saving Mode Off / Low / Medium / High Yes Logo / Message Welcome Message On / Off Yes Edit Welcome Message ― Yes Hospitality Logo Off / BMP / AVI / BOTH Yes Hospitality Logo DL ― Yes Logo Display Time 3 second / 5 second / 7 second Yes Cloning Clone TV to USB ― No Clone USB to TV ― No Setting Auto Intialize On / Off Yes39 Français Élément de menu Sous-élément Cloné ou non Network Network Setup ― No Apps ID Setting ― Yes Apps Setting ― No Service Discovery On / Off Yes LAN OUT On / Off Yes VLAN ID On / Off Yes Solution VLAN ID ― Yes Device VLAN ID ― Yes ARP Interval 2s / 5s / 10s / 30s / 60s / 120s / 180s Yes System Manager ― No Security FactoryLock On / Off Yes Password Popup On/Off Yes Password Input ― No Password Setting ― Yes Password Reset ― No Security Mode On/Off Yes USB Enable/Disable Yes HDMI Enable/Disable Yes TTX Security Enable/Disable Yes DRM DRM Mode PI Model - OFF/LYNK DRM/ProIdiom/LYNK DRM, PI Non PI Model - OFF/LYNK DRM Yes System Self Diagnosis for TV ― No Self Diagnosis for HTV STB SI Vendor Setting Si Name Ok/Failure NoBathroom AMP Ok/Failure RTC Ok/Failure Self Diagnosis for CM ― No SW Update - No Sound Bar Out On / Off Yes Contact Samsung ― No Standby LED On/Off Yes TV Reset ― No Home Menu Home Menu Display On / Off Yes Home Menu Editor ― Yes Home Menu Auto Start On / Off Yes40 Français Élément de menu Sous-élément Cloné ou non REACH Solution REACH RF Mode On/Off Yes REACH IP Mode On/Off Yes Server URL Setting ― Yes REACH Channel *** Yes REACH Update Time OFF / 1hour / 2hour / 12:00 am / 2:00 am / 12:00 pm / 2:00 pm Yes REACH Update Immediate On/Off Yes Group ID ALL, 1 - 511 No REACH Cong Version ― No HMS HMS Mode On/Off Yes HMS Server URL Setting ― Yes HMS Gateway Role Master/Slave Yes HMS HalfTicker Display On / Off Yes H.Browser Solution H.Browser Mode On / Off Yes URL Launcher Setting ― Yes Virtual Standby Virtual Standby Mode On / Off Yes Reboot Time 5 / 15 / 30 / 60 Room Number ― No41 Français ¦ Réglage initialisation auto Lorsque vous clonez les paramètres d'un téléviseur à un autre, vous clonez à la fois les paramètres du menu client et ceux du menu de l'hôtel (Image, Son, Entrée, Canal, Conguration et Conguration hôtel). Cela vous permet de dénir les mêmes paramètres standard pour la quasi-totalité des menus de votre téléviseur de lieu d'accueil. Si vous autorisez les clients à accéder aux menus client, le menu Image par ex., ils peuvent en modier les paramètres. Si vous activez la fonction Réglage initialisation auto, le téléviseur restaure (réinitialise) automatiquement les valeurs de menu standard clonées au redémarrage. Notez que la fonction Réglage initialisation auto fonctionne uniquement avec les valeurs de menu client clonées. Les paramètres non clonés sont ignorés. Le tableau ci-dessous répertorie les paramètres dont la valeur clonée est restaurée lorsque la fonction Réglage initialisation auto est activée. ✎ Certains modèles ne prennent pas en charge cette option de menu. Élément de menu Picture Picture Mode Picture Size Settings Picture Size Auto Wide 4:3 Screen Size Fit to Screen Zoom and Position Expert Settings Backlight Brightness Contrast Sharpness Color Tint (G/R) Apply Picture Settings Digital Clean View Auto Motion Plus Settings Auto Motion Plus Judder Reduction LED Clear Motion Contrast Enhancer HDR+ Mode Film Mode Colour Tone White Balance 2 Point R-Gain G-Gain B-Gain R-Offset G-Offset B-Offset 20 Point Settings 20 Point Interval Red Green Blue Gamma HLG ST.2084 BT.1886 RGB Only Mode Colour Space Settings Colour Space Colour Red Green Blue42 Français Élément de menu Sound Sound Output Sound Mode Expert Settings Balance Equalizer HDMI Input Audio Format Digital Output Audio Format Audio Delay Auto Volume Sound Feedback Welcome Sound Broadcasting Aerial Expert Settings Digital Text (MHEG) Teletext Language Settings Primary Teletext Language Secondary Teletext Language Audio Options Audio Language Settings Primary Audio Language Secondary Audio Language General Network Soft AP Channel Signal Level System Manager Time Clock Clock Mode Clock Set Time Zone Settings Time Offset Sleep Timer Alarm Language Auto Protection Time External Device Manager Anynet+(HDMI-CEC) Game Mode HDMI Black Level Keyboard Manager Keyboard Language Keyboard Type Eco Solution Energy Saving Mode Motion Lighting Auto Power Off Accessibility Audio Description Settings Audio Description Audio Description Volume High Contrast Enlarge43 Français ¦ Plug & Play L'option Plug & Play pour hôtels est une fonction qui effectue automatiquement, en une fois, la sélection du mode Hotel ainsi que la conguration du pays, de l'horloge et du mode Image. – Cette fonction n'est disponible qu'à la première mise sous tension. – Après la configuration du premier téléviseur et le clonage du téléviseur vers un lecteur USB. – Pour le téléviseur suivant, il faut simplement quitter Plug & Play pour hôtels, brancher le lecteur USB, puis effectuer le clonage du lecteur USB vers le téléviseur. – Selon le modèle et la région, certains menus risquent de ne PAS exister. Le téléviseur est automatiquement éteint puis rallumé. Si vous sélectionnez Factory Reset, le téléviseur réinitialise toutes les valeurs avec leurs réglages d'usine par défaut puis afche le menu Hotel Plug & Play. Accédez au premier écran Plug & Play ci-dessous. Si vous modiez le pays de l'emplacement actuel. Appuyez sur le bouton POWER pour quitter le menu. Self Diagnosis for TVSelf Diagnosis for HTVSW UpdateSound Bar Out OFFContact SamsungStandby LED ONTV ResetNextPreviousClock SettingsSet the correct time by applying daylight saving time (ifrequired) and setting your local time zone. Auto Current Time

Greece Slovakia Bulgaria Croatia Bosnia Macedonia Cyprus Estonia Lithuania Czech Hungary Romania Serbia Montenegro Albania Slovenia Latvia Country List Setup Complete! Your TV is now ready to use. Done Copiez les réglages de système à partir de l'USB ou du serveur vers le téléviseur. Terminez la conguration puis allez directement dans le Factory Menu. Si vous sélectionnez Cloning Mode. Si vous sélectionnez Factory Menu. Next TV installation Type Select your TV installation type. TV Basic SetupCloning ModeFactory MenuStart basic setup to use your TV. Le menu Hotel Option apparaît.44 Français

• Afchage des paramètres de région ‒ En surbrillance par défaut: EU ‒ Si vous appuyez sur la touche directionnelle droite après avoir sélectionné Modifier, vous pouvez modifier le pays. ‒ Si vous modiez le pays, le téléviseur s'éteindra automatiquement puis se rallumera. ‒ Si vous n'avez pas sélectionné le pays approprié, exécutez à nouveau TV Reset après la saisie de System dans le menu Hotel. ‒ Avant de sélectionner le pays, reportez-vous aux informations de la liste de pays située à droite.

• Bienvenue sur le téléviseur Samsung! OSD ‒ En surbrillance par défaut: Welcome (English) ‒ Si vous appuyez sur la touche directionnelle droite, l'afchage "Type d'installation du téléviseur" apparait

• Afchage du type d'installation du téléviseur ‒ En surbrillance par défaut: TV Basic Setup ‒ Si vous appuyez sur la touche directionnelle droite, l'afchage "Congurer votre téléviseur" apparait

• Afchage Congurer votre téléviseur ‒ En surbrillance par défaut: Others ‒ Sélectionnez votre Pays et Mode Image. ‒ Les informations sur le pays gurant dans les paramètres du téléviseur peuvent différer des informations de la liste de pays gurant dans «Paramètres régionaux à l'écran».

• Afchage Signal terr./câble détecté ‒ Sélectionnez ensuite l'antenne connectée que vous souhaitez utiliser pour capter les chaînes. ‒ Après avoir effectué la recherche des chaînes disponibles, sélectionnez Suivant. ‒ Lorsque le câble RF n'est pas branché, cet écran ne s'afche pas.

• Réglez l'écranOSD «Mode Horloge», «Heure d'été» (heure avancée) et «Fuseau Horaire». ‒ En surbrillance par défaut: Clock Mode: Auto, DST: Off, Time Zone: Eastern ‒ Si le téléviseur sera réglé sur des chaînes de diffusion numériques et que ces chaînes transmettent des informations sur la date et l'heure, réglez Mode Horloge sur Auto.. Le téléviseur règlera automatiquement la date et l'heure. ‒ Si le téléviseur ne sera pas réglé sur des chaînes de diffusion numériques, réglez Mode Horloge sur Manual, puis réglez la date et l'heure manuellement sur le téléviseur. ‒ Réglez Heure d'été Activé ou Arrêt sur l'option d'application ou de non-application de l'heure d'été sur le téléviseur. ‒ Sélectionnez votre fuseau horaire sur la carte qui apparaît.45 Français ¦ Télécommande multicode La télécommande multicode est un émetteur spécial qui permet de commander tous les téléviseurs à l'aide d'un seul appareil. Cette fonctionnalité peut s'avérer utile dans un lieu où plusieurs téléviseurs sont installés, par exemple un hôpital. Le message Set ID numbers s'afche dans le menu OSD source. La fonction multicode peut prendre en charge la transmission de 9 codes différents. Chaque téléviseur possède le code initial 0. – Le code d'ID n'a pas pu être défini et réinitialisé en mode TV analogique ou PC. (Non disponible pour les canaux TTX ni DTV.) – Le code d'ID doit être compris entre 0 et 9. – Appuyez simultanément sur les touches MUTE et RETURN pendant plus de 7 secondes, puis sélectionnez la touche numérique pour définir le code. – Le message Set ID s'affiche au centre de l'écran. – Le message suivant s'affiche: "Remote control code is set to X. If you want to change the Remote control code, enter the chosen digit." x est le chiffre du code. ✎ Ce message reste affiché jusqu'à ce que vous appuyiez sur la touche Exit. Remote control code is set to 0. If you want to change the Remote control code, enter the chosen digit. – Par exemple, si vous appuyez sur 1, le téléviseur et la télécommande recevront le code 1. – Le message "Le code de la télécommande est désormais 1" s'affiche. Le téléviseur ne peut ensuite être contrôlé que par la télécommande qui possède le même code. – Si le code de la télécommande ne correspond pas à celui du téléviseur, le message suivant s'affiche: "TV ID x"(x étant le code du téléviseur) – Pour réinitialiser le code, Pour réinitialiser le code ID, appuyez simultanément sur les touches MUTE et EXIT pendant plus de 7 secondes. Lorsque vous relâchez les touches, le code ID du téléviseur et de la télécommande est redéfini sur 0. Le message "Remote control code is set to 0." s'affiche.46 Français ¦ Channel Bank Editor "Smoovie TV uniquement" Channel Bank Editor est une fonction permettant de modifer le canal à l'aide de 3options de banque. Selon la carte de banque, des canaux spéciques sont disponibles pour les clients de l'hôtel. Réglage de Channel Bank Editor en mode Autonome.

1. Entrez dans le menu Hotel Standalone en appuyant sur “MUTE → 1 → 1 → 9 → Enter”

2. Sélectionnez le fournisseur SI: "Smoovie"

3. Vous trouverez la nouvelle option de menu "Channel Bank Editor"

4. Entrez dans "Channel Bank Editor"

Channel Bank Editor <Selon le modèle et la région, certains éléments du menu risque de ne pas exister>47 Français

5. Modiez la banque de canaux selon l'exemple ci-dessous.

a. Bank1 (Chaîne gratuite): sélectionnez le canal utilisé lorsque la télécommande ne dispose d'aucune carte. b. Bank2 (Carte familiale - Verte): sélectionnez le canal utilisé lorsque la télécommande dispose de la GREEN CARD (carte verte). c. Bank3 (Carte adulte - Rouge): sélectionnez le canal utilisé lorsque la télécommande dispose de la RED CARD (carte rouge). Références d'utilisation de la télécommande SMOOVIE

1. Si vous sélectionnez SMOOVIE en tant que SI vendor, vous devez utiliser la télécommande SMOOVIE.

2. Avec la touche numérique de la télécommande, l'utilisateur ne peut sélectionner que le canal Bank1.

C'est la raison pour laquelle vous devez utiliser les touches haut/bas du canal si vous souhaitez modier ce dernier avec la carte verte ou rouge.

3. Dans le menu Channel guide ou Liste des chaînes, l'utilisateur ne peut voir que la liste de canaux Bank1.48

Français ¦ Channel Editor L'Editeur de chaînes est une fonction qui permet de modier le nom et le numéro d'une chaîne. Utilisez l'Editeur de chaînes pour trier les chaînes par numéros de chaînes désirés par l'utilisateur. Hospitality Mode Standalone System ManagerSI Vendor OFF SecurityPower On DRMChannel SystemMenu OSD Home MenuClock REACH SolutionMusic Mode H.Browser SolutionRemote Jack Pack HMSExternal Source Virtual StandbyHP Management Room Number ...Bathroom SpeakerEco SolutionLogo/MessageCloningNetwork Channel Editor <Selon le modèle et la région, certains éléments du menu risque de ne pas exister> Procédure simple pour utiliser l'Editeur de chaînes en mode Autonome Etape Description 1 Activez "Channel Auto Store" dans le menu Hotel Option 2 Activez l'Channel Editor dans le menu Hotel Option 3 Compilez un tableau des listes nales de chaînes dont vous souhaitez disposer 4 Réorganisez les chaînes à l'aide du bouton TOOLS sur la base du tableau compilé 5 Appuyez sur le bouton EXIT ou RETURN pour quitter. <Pour une meilleure compréhension, reportez-vous aux détails suivants> L’image ci-dessous montre un exemple d’écran Channel Editor.

• a indique une chaîne analogique.

• Les chaînes sans a sont des chaînes numériques. ✎ Si Dynamic SI est activé dans le menu d'options Hospitality, l'éditeur de chaînes n'affichera aucune chaîne numérique. Vous devez désactiver Dynamic SI pour pouvoir modifier les chaînes numériques dans l'éditeur de chaînes.49 Français Séquence Smoovie activé Etape SmovieTV utilisée (Air/Câble) Carte des chaînes mélangées activée (hertziennes ou câblées utilisées) Hertziennes ou câblées utilisées uniquement Hertziennes ou câblées utilisées uniquement Si le téléviseur démarre avec le P&P de l'hôtel Si le P&P est déjà terminé Si le téléviseur démarre avec le P&P de l'hôtel Si le P&P est déjà terminé

Procédez au P&P à l'exception de la mémorisation des chaînes Entrez dans le menu Hotel Procédez au P&P intégral (réglage automatique des canaux hertziens ou câblés) Entrez dans le menu Hotel

Une fois le P&P effectué, le téléviseur afche le menu Hotel Congurez Carte des chaînes mélangées sur Activé Une fois le P&P effectué, le téléviseur afche le menu Hotel Sélectionnez le type de chaîne - ATV ou ADTV pour les chaînes hertziennes - CATV ou CDTV pour les chaînes câblées

Congurez Carte des chaînes mélangées sur Activé Mettez le téléviseur hors tension et sous tension Sélectionnez le type de chaîne - ATV ou ADTV pour les chaînes hertziennes - CATV ou CDTV pour les chaînes câblées Dans le menu Hotel, sélectionnez SmoovieTV

Mettez le téléviseur hors tension et sous tension Entrez dans le menu Hotel Dans le menu Hotel, sélectionnez SmoovieTV Sélectionnez Channel Setup. 5 Entrez dans le menu Hotel Dans le menu Hotel, sélectionnez SmoovieTV Sélectionnez Channel Setup. (facultatif) Sélectionnez "Hertien" ou "Câble" pour la recherche automatique

Dans le menu Hotel, sélectionnez SmoovieTV Sélectionnez Channel Setup. Sélectionnez "Hertien" ou "Câble" pour la recherche automatique (facultatif) Congurez CH Bank Editor 7 Sélectionnez Channel Setup. Sélectionnez "Hertzien+Câble" pour la recherche automatique Congurez CH Bank Editor Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser

Sélectionnez "Hertzien+Câble" pour la recherche automatique Congurez CH Bank Editor Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser 9 Congurez CH Bank Editor Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser

Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser Etape SmovieTV utilisée (Satellite) Carte des chaînes mélangées activée (chaînes satellite, hertziennes ou câblées utilisées) Seul le satellite est utilisé Si le téléviseur démarre avec le P&P de l'hôtel Si le P&P est déjà terminé Si le téléviseur démarre avec le P&P de l'hôtel Si le P&P est déjà terminé

Procédez au P&P à l'exception de la mémorisation des chaînes Entrez dans le menu Hotel Procédez au P&P intégral (réglage automatique des canaux hertziens ou câblés) Entrez dans le menu Hotel

Une fois le P&P effectué, le téléviseur afche le menu Hotel Congurez Carte des chaînes mélangées sur Activé Une fois le P&P effectué, le téléviseur afche le menu Hotel Sélectionnez le type de chaîne - ATV ou ADTV pour les chaînes hertziennes - CATV ou CDTV pour les chaînes câblées

Congurez Carte des chaînes mélangées sur Activé Mettez le téléviseur hors tension et sous tension Sélectionnez le type de chaîne - ATV ou ADTV pour les chaînes hertziennes - CATV ou CDTV pour les chaînes câblées Dans le menu Hotel, sélectionnez SmoovieTV

Mettez le téléviseur hors tension et sous tension Entrez dans le menu Hotel Dans le menu Hotel, sélectionnez SmoovieTV Sélectionnez Channel Setup. 5 Entrez dans le menu Hotel Dans le menu Hotel, sélectionnez SmoovieTV Sélectionnez Channel Setup (facultatif) Dénissez Satellite sur Auto tune

Dans le menu Hotel, sélectionnez SmoovieTV Sélectionnez Channel Setup. dénissez Satellite sur Auto tune (facultatif) Congurez CH Bank Editor 7 Sélectionnez Channel Setup. Dénissez Satellite sur Auto tune Congurez CH Bank Editor Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser

Dénissez Satellite sur Auto tune Congurez CH Bank Editor Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser 9 Congurez CH Bank Editor Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser

Après avoir mis la télévision hors tension puis sous tension, vous pouvez l'utiliser50 Français Liste des chaînes Vous pouvez afcher les informations relatives aux chaînes, Tous, TV, Radio, Données/autres, Analogique et Favoris 1-5. ✎ Lorsque vous appuyez sur la touche CH LIST de la télécommande, l'écran Liste des chaînes s'affiche.

• Tous: afche toutes les chaînes actuellement disponibles.

• TV: afche toutes les chaînes de télévision actuellement disponibles.

• Radio: afche toutes les stations de radio actuellement disponibles.

• Données/autres: afche toutes les chaînes MHP ou autres actuellement disponibles.

• Analogique: afche toutes les chaînes analogiques actuellement disponibles.

• Favoris 1-5: afche toutes les chaînes favorites. ✎ Pour visualiser les chaînes favorites que vous avez ajoutées, appuyez sur le bouton CH LIST et utilisez le bouton L (Mode CH) pour accéder à l'option Favoris1-5. ✎ Utilisation des boutons de commande dans la Liste des chaînes.

• T (Outils): afche le menu des options.

• L (Mode CH / Canal): permet d'accéder aux options Tous, TV, Radio, Données/autres, Analogique ou Favoris 1-5.

• Lorsque vous sélectionnez Vue progr. dans le menu T (Outils), vous pouvez accéder à d'autres chaînes à l'aide du bouton L (Canal).

• E (Regarder / Information): vous permet de regarder la chaîne que vous avez sélectionnée. / afche des détails sur le programme sélectionné.

• k (Page): permet de passer à la page suivante ou précédente.51 Français Comment utiliser l'afchage des programmes dans la liste des chaînes (chaînes numériques uniquement) Lorsque vous congurez la fonction Programmer visionnage dans Liste des chaînes, vous pouvez uniquement dénir le programme dans Vue progr..

1. Appuyez sur le bouton CH LIST, puis sélectionnez la chaîne numérique souhaitée.

2. Appuyez sur la touche TOOLS, puis sélectionnez l'option Vue progr.. La liste des programmes de cette chaîne s'afche

3. Appuyez sur les boutons ▲ / ▼ pour sélectionner le programme souhaité, puis appuyez sur le bouton ENTER E

(Information) ou INFO.

4. Sélectionnez Programmer visionnage, puis appuyez sur le bouton ENTER E lorsque vous avez terminé.

✎ Si vous souhaitez désactiver la fonction Programmer visionnage, suivez les étapes 1 à 3. Sélectionnez Annuler programmation. Utilisation du menu Option t Dénissez chaque chaîne à l'aide des options du menu Liste des chaînes (Vue progr., Modif. favoris, Verrouil./Déverr., Modi. nom de chaîne, Modif. num. chaîne, Supprimer, Information, Trier, Mode édit.). Les options de menu peuvent varier selon l'état de la chaîne.

1. Sélectionnez une chaîne et appuyez sur le bouton TOOLS.

2. Sélectionnez une fonction et modiez ses réglages.

• Vue progr.: afche le programme lorsqu'une chaîne numérique est sélectionnée.

• Modif. favoris: permet de dénir comme favorites les chaînes que vous regardez souvent. Vous pouvez ajouter ou retirer les chaînes sélectionnées de Favoris 1-5.

1. Sélectionnez Modif. favoris, puis appuyez sur le bouton ENTER E.

2. Appuyez sur le bouton ENTER E pour sélectionner Favoris 1-5, puis appuyez sur OK.

✎ Vous pouvez affecter une chaîne favorite qui sera incluse dans la liste Favoris 1-5.

• Verrouil./Déverr.: vous pouvez verrouiller une chaîne an qu'elle ne puisse pas être sélectionnée ni visualisée. ✎ Cette fonction n'est disponible que si l'option Verr. chaîne est définie sur Marche. ✎ L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. Modifiez le code PIN à l’aide de l’option Modifier PIN.

• Modif. nom de chaîne (chaînes analogiques uniquement): attribuez le nom de votre choix à la chaîne.

• Modif. num. chaîne (chaînes numériques uniquement): modiez le numéro en appuyant sur les boutons numériques appropriés. ✎ Il se peut que les fonctions Modif. nom de chaîne et Modif. num. chaîne ne soient pas prises en charge dans certaines régions.

• Supprimer: vous pouvez supprimer une chaîne an d'afcher celles de votre choix.

• Information: afche des détails sur le programme sélectionné.

• Trier: permet de changer l'ordre des chaînes classées par numéro ou par nom.

• Mode édit.: vous pouvez sélectionner les chaînes de votre choix et les modier.52 Français Utilisation du menu Option t Dénissez chaque chaîne à l'aide des options du menu (Modif. favoris, Verrouil./Déverr., Supprimer, Désélectionner, Sélectionner tout).

1. Appuyez sur le bouton TOOLS dans l'écran Liste des chaînes, puis sélectionnez Mode édit.. Une coche apparaît à

gauche de la chaîne.

2. Appuyez sur les boutons ▲ / ▼ pour sélectionner la chaîne de votre choix, puis sur ENTER E. Le symbole (c) indique

la chaîne que vous avez sélectionnée. ✎ Vous pouvez sélectionner plusieurs chaînes. ✎ Appuyez à nouveau sur le bouton ENTER E pour annuler la sélection de la chaîne.

3. Appuyez sur le bouton TOOLS, puis sélectionnez une fonction et modiez ses paramètres.

• Modif. favoris: permet de dénir comme favorites les chaînes sélectionnées que vous regardez souvent. ✎ L'écran Modif. favoris comprend cinq groupes (Favoris 1, Favoris 2, etc.). Vous pouvez ajouter une chaîne favorite à n'importe lequel de ces groupes. Appuyez sur les boutons ▲ / ▼ pour sélectionner un groupe.

• Verrouil./Déverr.: vous pouvez verrouiller une chaîne an qu'elle ne puisse pas être sélectionnée ni visualisée. ✎ Cette fonction n'est disponible que si l'option Verr. chaîne est définie sur Marche. ✎ L’écran de saisie du code PIN apparaît. Entrez votre code PIN à quatre chiffres. Modifiez le code PIN à l’aide de l’option Modifier PIN.

• Supprimer: vous pouvez supprimer une chaîne an d'afcher celles de votre choix.

• Désélectionner: permet de désélectionner les chaînes sélectionnées.

• Sélectionner tout: permet de sélectionner toutes les chaînes de la liste des chaînes.53 Français ¦ My Channel Détermine le pays et le genre des chaînes fournies par l'hôtel. Lorsque l'utilisateur sélectionne un pays et un genre, cette fonction afche les chaînes correspondantes.

• Vous devez d'abord sélectionner le pays avant de pouvoir dénir un genre.

• Si vous sélectionnez un genre ne comprenant pas de chaîne ajoutée, la liste des chaînes afche toutes les chaînes.

• Cette fonction ne s'applique qu'en mode autonome.

• Fournisseur SI en mode autonome: Ne fonctionne pas si Smoovie est sélectionné.

• Cette option se trouve dans les Options de hôtel sous le menu Hôtel > Mode de service et peut être activé ou désactivée à volonté.

• L'option ne fonctionne que si elle est activée. Composition des chaînes [mode Genre] Standard Catégorie Mode CH Activation du mode antenne Description Air/Câble Satellite Hôtel Genre Tous (par défaut) O O Indiquer le mode genre pour chaque pays géré en mode d'usine. Actualités O O Radio O O Divertissement O O Sport O O Hôtel O O Mes chaînes Etat actuel: Autriche/Sports Pays Genre Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

(Bleu)Conserver précédent (U/D/L/R)Déplacer (En)Entrer

• Pour le nombre d'éléments à afcher dans la liste, référez-vous au document de conception.54 Français Guide des touches Bouton Action Aide nav. BLEU Revient à l'écran précédent. (Dénition du genre : dernier pays et genre) Conserver précédent ENTER Sélectionne un élément. Entrer < CH > Déplacer le curseur de sélection d'une page. (Pas de guide) ▲/▼ Parcourir la liste des pays/genres (en boucle). Déplacer RIGHT Sélectionne l'élément en surbrillance, puis déplace le curseur de sélection vers la section Genre. RETURN Revient à l'écran précédent. (Dénition du genre : dernier pays et genre) (Pas de guide) EXIT Revient à l'écran précédent. (Dénition du genre : dernier pays et genre) (Pas de guide) ✎ Remarques

• Cette section décrit l'interface qui apparaît lorsque le téléviseur est allumé. (Mode Usine > Mode Genre: Activer)

• Le genre est une liste secondaire propre à chaque pays.

• L'écran afche la dernière chaîne mémorisée. – Si l'utilisateur souhaite conserver la sélection précédente du pays et du genre, il peut appuyer sur la touche bleue, RETURN ou EXIT de la télécommande pour fermer l'interface. ✎ Autres

• Sélection par défaut : derniers éléments mémorisés (pays, genre)

• Minuterie (60 s.) Eléments N° Nom Description 1 Ecran de fond • Afche la dernière chaîne mémorisée qui apparaît lorsque téléviseur est allumé. 2 Intitulé de la fonction • Nom de la fonction. 3 Etat actuel • Afche les paramètres pays/genre actuels. 4 Options de pays

• Afche l'option de pays.

• Afche le dernier pays sélectionné. 5 Options de genre

• Afche l'option de genre.

• Afche les genres disponibles par pays géré en mode Usine. (Contient toujours une option "Tous".)

• Afche le dernier genre sélectionné. 6 Curseur de sélection

• Si l'intitulé de l'option est trop long pour être afché dans la zone, la fonction de délement automatique du texte est activée. 7 Indicateur • S'afche lorsqu'il y a une page précédente ou suivante. 8 Aide nav. • Le guide des touches est aligné à droite.55 Français Utilisation du curseur de sélection [Pays]

• Cette page sert uniquement à indiquer les interactions possibles. Les écrans peuvent être légèrement différents dans la réalité. ✎ REMARQUE

• L'utilisateur peut se déplacer dans la liste des pays et des genres en appuyant sur les touches Haut et Bas de la télécommande.

• La navigation se fait en boucle. Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Autriche Tous Belgique (néerlandais) Actualités Belgique (français) Radio République tchèque Divertissement France Sports Allemagne Hôtel Hongrie

Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Slovaquie Tous Espagne Actualités Suisse Radio Royaume-Uni Divertissement Europe de l'Est Sports Autres Hôtel

Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Slovaquie Tous Espagne Actualités Suisse Radio Royaume-Uni Divertissement Europe de l'Est Sports Autres Hôtel

Français Utilisation du curseur de sélection [Genre]

• Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

• Le pays actuellement sélectionné est mis en surbrillance.

• Sélection par défaut : Le genre actuellement sélectionné.

• Erreur source, il convient de lire "L'autre élément du pays est mis en surbrillance.". Veuillez vérier. (ex. : France)

• Sélection par défaut : Tous Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

Zone d'aide à la navigation Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

Zone d'aide à la navigation ENTER / DROITE ENTER / DROITE GAUCHE GAUCHE Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Autriche Tous Belgique (néerlandais) Actualités Belgique (français) Hôtel République tchèque France Allemagne Hongrie

Zone d'aide à la navigation Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Autriche Tous Belgique (néerlandais) Actualités Belgique (français) Hôtel République tchèque France Allemagne Hongrie

Zone d'aide à la navigation57 Français Changement de mode 1 (1/2)

• Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

• Mode Genre actuel: Tous les pays/Sports

• Lorsque le pays est sélectionné, le curseur de sélection se déplace automatiquement vers la liste des genres. Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Radio Belgique (français) Divertissement République tchèque Sports France Hôtel Allemagne

Zone d'aide à la navigation Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Divertissement Belgique (français) Hôtel République tchèque France Allemagne

Zone d'aide à la navigation Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Divertissement Belgique (français) Hôtel République tchèque France Allemagne

Zone d'aide à la navigation Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Divertissement Belgique (français) Hôtel République tchèque France Allemagne

Zone d'aide à la navigation BAS GAUCHE BAS HAUT

• Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

• Le message de conrmation de changement de mode s'afche.

• Si la touche gauche est enfoncée pour passer du genre au pays, le pays actuellement sélectionné est mis en surbrillance. Etat actuel: Autriche / Actualités ENTER / RETURN / MinuterieENTER

Info Le mode Genre change en Autriche/Actualités.

Mes chaînesEtat actuel: Tous les pays/SportsPays Genre Tous les pays TousAutricheActualitésBelgique (néerlandais) DivertissementBelgique (français) HôtelRépublique tchèqueFranceAllemagne Zone d'aide à la navigation59 Français Changement de mode 1 (1/2)

• Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

• Mode Genre actuel: Tous les pays/Sports

• Lorsque le pays est sélectionné, le curseur de sélection se déplace automatiquement vers la liste des genres. Etat actuel: Autriche / Actualités ENTER / DROITE BAS HAUT x 5 BLEU

Info Le mode Genre change en Autriche/Actualités.

Mes chaînesEtat actuel: Tous les pays/SportsPays Genre Tous les pays Tous Autriche ActualitésBelgique (néerlandais) DivertissementBelgique (français)SportsRépublique tchèque HôtelFranceAllemagne Zone d'aide à la navigationMes chaînesEtat actuel: Tous les pays/SportsPays Genre Tous les pays Tous Autriche ActualitésBelgique (néerlandais) DivertissementBelgique (français)SportsRépublique tchèque HôtelFranceAllemagne Zone d'aide à la navigationMes chaînesEtat actuel: Tous les pays/SportsPays Genre Tous les pays TousAutriche ActualitésBelgique (néerlandais) DivertissementBelgique (français)SportsRépublique tchèque HôtelFranceAllemagne Zone d'aide à la navigation60 Français Scénario de mise en marche [Mémoire]

• Cette page vise uniquement à décrire le comportement des touches. Chaque écran peut différer dans la réalité.

• Mode Genre actuel: Autriche / Actualités

• Mode Genre actuel: Autriche / Actualités Etat actuel: Autriche / Actualités Arrêt POWERPOWER Mes chaînes Etat actuel: Tous les pays/Sports Pays Genre

Tous les pays Tous Autriche Actualités Belgique (néerlandais) Divertissement Belgique (français) Hôtel République tchèque France Allemagne

Zone d'aide à la navigation61 Français Editeur de genres (permet de congurer les genres pour chaque chaîne diffusée par l'hôtel.)

• Il est accessible via le menu Hôtel (Usine).

• Les genres pris en charge sont Actualités, Radio, Divertissement, Sports et Hôtel.

• Plusieurs genres peuvent être associés à une même chaîne. Editeur de pays (Editeur de chaînes): Permet de congurer le pays pour chacune des chaînes diffusées par l'hôtel.

• Pays pris en charge (20 pays): Allemagne, Autriche, Belgique, Chine, Corée, Danemark, Espagne, Etats-Unis, Finlande, France, Grèce, Italie, Japon, Norvège, Pays-Bas, Portugal, Russie, Suède, Turquie

• Si plusieurs chaînes sont associées à un pays, celui-ci est traité comme une catégorie et les utilisateurs peuvent afcher la liste des chaînes par pays.

• Plusieurs pays peuvent être associés à une même chaîne. Si l'utilisateur sélectionne une catégorie, seules les chaînes correspondant au pays sont afchées dans la liste des chaînes.

• Si l'une des chaînes associées au pays est sélectionnée dans la liste des chaînes, une option Modier les pays est ajoutée au menu Outils. Sinon, une option Ajouter aux pays est ajoutée au menu Outils.

• * Si la fonction correspondante est exécutée, un pays peut être déni ou annulé pour la chaîne sélectionnée.

• Permet à utilisateur de sélectionner un pays ou un genre lorsqu'il allume le téléviseur. Volet de gauche Guide des touches Bouton Action Aide nav. ENTER Sélectionne ou accède à la zone correspondante du Navigateur de chaînes. (Pas de guide) RETURN Sélectionne ou accède à la zone correspondante du Navigateur de chaînes. Retour UP/DOWN Déplace le curseur de sélection vers le haut ou vers le bas. (Pas de guide) RIGHT Déplace le curseur de sélection vers le Navigateur de chaînes. (Pas de guide) INFO Afche les infos de la catégorie (Pas de guide) TOOLS Afche les menus des utilitaires. Outils EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarques

• Ceci est un composant du volet de gauche (Catégories de pays). ✎ Autres

• Sélection par défaut : Le pays actuellement sélectionné62 Français Eléments N° Nom Description

• Lorsque l'utilisateur accède à cet écran, l'option actuellement sélectionnée est mise en surbrillance.

• L'icône du pays et le nom de la catégorie apparaissent. (Si le curseur de sélection se trouve dans le volet principal, seule l'icône est afchée.)

• Déplacement du curseur de sélection – Utilisez le bouton Haut ou Bas pour déplacer le curseur de sélection. – Si toutes les options ne peuvent pas être affichées sur une page, des indicateurs haut et bas sont affichés. – Lorsque le curseur de sélection est placé sur une catégorie, la liste des chaînes correspondant à cette catégorie est affichée dans le volet principal. Volet de gauche [Catégories de pays] Standard Catégorie Mode CH Activation du mode antenne Description Air/Câble Satellite Hôtel Initialement syntonisée Enregistrée O O

• Liste toutes les chaînes enregistrées via la fonction Recherche automatique. Pays Tous les pays O O

• Fournit la liste des chaînes et des sources spéciées dans la liste Chaînes enregistrées.

• La catégorie Tous les pays répertorie toutes les chaînes enregistrées pour tous les pays. (Uniquement pour les utilisateurs nals.) Country 1 O O Country 2 O O . O O Outils [Enregistrée/Catégories de pays]

• Gestionnaire de chaînes > Catégorie de chaîne > Outils > Info

• Les éléments sont afchés sans "Chaîne".

• Si l'option Enregistrée/Pays est en surbrillance dans le volet de gauche, vous pouvez activer la fenêtre correspondante en appuyant sur la touche INFO de la télécommande.

• Tous les pays sont afchés.

• Vous pouvez passer d'un pays à l'autre avec les touches Haut et Bas. (Des indicateurs s'afchent.)63 Français ✎ Remarques

• Ce fonctionnement s'applique au menu Outils dans le volet de gauche.

• Fournit uniquement les informations associées à chaque catégorie Enregistrée/Pays. Eléments Catégorie Menu Outils Descriptions Enregistrée, Pays Informations Chaînes enregistrées. Nombre de chaînes pour chaque pays.

• Les éléments sont afchés sans "Chaîne". Erreurs ✎ Remarques

• Ce message apparaît lorsqu'il n'y a pas de chaînes dans la liste des chaînes enregistrées. Eléments N° Nom Description 1 Message

• Au lancement du navigateur, si l'élément Chaînes enregistrées est vide, un message permet aux utilisateurs de basculer vers le menu Mémorisation auto (Programme).

• Lorsque ni l'heure ni la chaîne n'est congurée, si un utilisateur accède au Gestionnaire de chaînes, un message s'afche, permettant à l'utilisateur de passer au mode Programme auto de la même façon que ci-dessus.

• Ce message apparaît lorsque l'heure n'est pas congurée. – Si l'heure n'est pas configurée, le message s'affiche en mode Usine avant d'accéder au Gestionnaire de chaînes.64 Français ✎ Remarques

• Ce message apparaît lorsqu'il n'y a pas de chaîne enregistrée pour le pays sélectionné. Eléments N° Description Description

• Le message s'afche lorsque le pays actuellement sélectionné ne contient aucune chaîne. Volet principal [Navigateur de chaînes]65 Français Guide des touches Bouton Action Aide nav.

Déplace la page. Page ENTER Sélectionne ou accède à la zone correspondante du Navigateur de chaînes. Sélectionner RETURN Renvoie à l'étape précédente (mode Usine). Retour UP/DOWN Déplace le curseur de sélection vers le haut ou vers le bas. (Pas de guide) RIGHT Déplace le curseur de sélection vers le Navigateur de chaînes. (Pas de guide) INFO Afche les infos de la catégorie (Pas de guide) TOOLS Afche les menus des utilitaires. Outils EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarques

• Ceci s'afche dans le volet de gauche (Catégories de pays).

• Le curseur de sélection se trouve initialement sur la chaîne afchée avant l'accès au mode Usine ou l'entrée externe. Eléments N° Nom Description 1 Volet principal • Afche la liste de chaînes ou de sources pour la catégorie actuellement sélectionnée. 2 Barre de délement • Montre la position de la page actuelle parmi toutes les pages.

Zone d'aide à la navigation

• S'afche chaque fois qu'un utilisateur accède au Gestionnaire de chaînes. (Si un utilisateur quitte puis rouvre le Gestionnaire de chaînes, cette zone est à nouveau afchée.)

• Disparaît lorsque la minuterie (5 s.) est atteinte ou qu'un utilisateur appuie sur une touche.

Zone d'aide à la navigation

• Les informations actuellement congurées et les boutons rouges sont alignés à gauche. (L'afchage et la navigation se font par groupe.) Le guide des touches est aligné à droite.66 Français Eléments communs aux chaînes [+ Icône] Règles de présentation de la liste des chaînes Standard Elément Construction ATSC Chaînes numériques

• Case à cocher + Icône d'état + Numéro de chaîne numérique + Nom de la chaîne – Format du numéro de chaîne : ###-### (Le numéro de chaîne est représenté par "-".) Chaînes analogiques

• Case à cocher + Icône Analogique + Numéro de chaîne analogique + Nom de la chaîne – Format du numéro de chaîne : ### (Pas de "-" pour représenter les numéros de chaînes analogiques.) DVB (CHEM) Chaînes numériques

• Case à cocher + Icône d'état + Numéro de chaîne numérique + Nom de la chaîne – Format du numéro de chaîne : ### (Pour la longueur maximum du numéro de chaîne, référez-vous aux spécifications régionales.) Chaînes analogiques

• Case à cocher + Icône Analogique + Numéro de chaîne analogique + Nom de la chaîne – Format du numéro de chaîne : ### (Pour la longueur maximum du numéro de chaîne, référez-vous aux spécifications régionales.) Règles de présentation des icônes de la liste des chaînes Elément Exemple Priorité Icône Dynamic SI Chaînes supprimées par Dynamic SI NNNNNNNN NOM CH.

• Chaînes qui ont été supprimées par Dynamic SI mais pas par l'utilisateur.

Chaînes ajoutées par Dynamic SI NNNNNNNN NOM CH.

• Chaînes qui ont été ajoutées par Dynamic SI mais pas par l'utilisateur.

Icône de chaîne analogique NNNNNNNN NOM CH. (Nom modié de la chaîne.)

• L'icône de chaîne analogique est afchée. 3 Icône de chaîne source NNNNNNNN NOM CH.

• Une chaîne qui est une source d'entrée. 4 Icône d'antenne Hertzien NNNNNNNN NOM CH.

• Représente les chaînes reçues par les antennes. Les icônes d'antenne sont afchées avec la plus faible priorité.

• Icône indiquant une chaîne cryptée. (Pour l'antenne Satellite.)

Sourdine vidéo NNNNNNNN NOM CH.

• Une chaîne dont l'afchage est coupé. (Le son et les informations sur la chaîne sont diffusés.)

Français Ajouter à des pays / Modier des pays (1/3)

• Gestionnaire de chaînes > Navigateur > Outils > Ajouter aux pays Guide des touches Bouton Action Aide nav. ENTER Sélectionne l'élément mis en surbrillance. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour UP/DOWN Déplace le curseur de sélection d'un pays à l'autre. Déplacer LEFT/RIGHT Déplace le curseur de sélection. Déplacer INFO N/R N/R TOOLS Ferme la fenêtre actuelle et afche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarque

• Ce fonctionnement s'applique à l'ajout de chaînes à des pays.

• La ou les chaînes mises en surbrillance sont ajoutées au pays. ✎ Autres

Ajouter aux pays à des pays

• Si aucune chaîne n'a été enregistrée pour la liste de pays parmi les chaînes sélectionnées, la fenêtre s'intitule "Ajouter aux pays".

• Une case à cocher s'afche selon que le pays sélectionné lors de l'accès à cet écran est enregistré ou non. 2 Guide 3 Informations de sélection

• Le numéro de la chaîne sélectionnée ou le nom de la chaîne. – Le nom de la chaîne est affiché lorsqu'une seule chaîne a été sélectionnée : Chaîne sélectionnée: NNNN-NNN ABC – Le nombre de chaînes sélectionnées est affiché lorsque plusieurs chaînes ont été sélectionnées: Chaînes sélectionnées: N 4 Message Terminé

• Ce message s'afche lorsque l'opération est terminée. (Il s'afche toujours lorsque le bouton OK est sélectionné.) 5 Indicateur de sélection

• Signication des différents indicateurs de sélection:

• : Lorsque tous les éléments ont été enregistrés.

• : Lorsqu'une partie seulement des éléments ont été enregistrés.

• : Lorsque aucun des éléments n'a été enregistré. Ajouter à des pays / Modier des pays (2/3)

• Gestionnaire de chaînes > Navigateur > Outils > Ajouter aux pays69 Français Guide des touches Bouton Action Aide nav. ENTER Sélectionne l'élément mis en surbrillance. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour UP/DOWN Déplace le curseur de sélection d'un pays à l'autre. Déplacer LEFT/RIGHT Déplace le curseur de sélection. Déplacer INFO N/R N/R TOOLS Ferme la fenêtre actuelle et afche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarques

• Ce fonctionnement s'applique à la modication due pays.

• La ou les chaînes mises en surbrillance sont ajoutées à ou supprimées du pays sélectionné.

• Minuterie (60 s.) Eléments N° Nom Description 1 Ajouter aux pays

• Si une chaîne est enregistrée parmi les chaînes sélectionnées, la fenêtre est intitulée "Modier des pays".

• Une case à cocher s'afche selon que le pays sélectionné est enregistré ou non. 2 Guide

• Ce message s'afche lorsque l'opération est terminée. (Il s'afche toujours lorsque le bouton OK est sélectionné.) Modier le numéro de chaîne [Permutation]

• Gestionnaire de chaînes > Navigateur > Outils > Modier le numéro de chaîne70 Français Guide des touches Bouton Action Aide nav. ENTER Applique les modications et ferme la fenêtre. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour ▲/▼ Change le numéro de chaîne de la chaîne sélectionnée. Ajuster 0~9 Saisie d'un chiffre. Numéro

TOOLS Ferme la fenêtre actuelle et afche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarques

• Ce fonctionnement s'applique à la modication d'un numéro de chaîne. (Permutation)

• Des numéros de chaînes peuvent être modiés dans toutes les listes de chaînes et ces modications sont appliquées à toutes les chaînes.

• Si le nouveau numéro de chaîne n'a pas été attribué à une autre chaîne, le numéro de chaîne est mis à jour et la liste est à nouveau triée par ordre croissant de numéro de chaîne.

• Si le nouveau numéro de chaîne a déjà été attribué à une autre chaîne, référez-vous aux spécications de l'hôtel. ✎ Autres

• La navigation se fait de manière verticale. Eléments N° Nom Description

Fenêtre de changement de numéro de chaîne

• Il est possible d'utiliser aussi bien les touches numériques que les touches Haut/Bas. – Chaîne sélectionnée: indique le nom de la chaîne actuellement sélectionnée. – Numéro: indique le nouveau numéro de chaîne. (Le nom de la chaîne actuellement attribuée est également affiché.) – Nom: indique le nom de la chaîne actuellement attribuée. (S'il n'y a pas de chaînes, la mention "Vide" s'affiche.) : S'il y a une chaîne mais qu'elle n'a pas de nom, le nom est remplacé par "-----".

• Si une chaîne déjà attribuée est sélectionnée – Si le nouveau numéro de chaîne a déjà été attribué à une autre chaîne, un message de confirmation s'affiche. (Voir la figure ci-dessous.) – Si l'utilisateur souhaite changer le numéro de chaîne en un numéro déjà attribué à une autre chaîne, les numéros de chaînes sont permutés et enregistrés.71 Français Modication du numéro de chaîne [Entrée externe] (3/3)

• Gestionnaire de chaînes > Navigateur > Outils > Modier le numéro de chaîne Guide des touches Bouton Action Aide nav. ROUGE Si ce bouton est actionné, le numéro de chaîne est initialisé. Réinitialiser ENTER Applique les modications et ferme la fenêtre. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour ▲/▼ Change le numéro de chaîne de la chaîne sélectionnée. Ajuster 0~9 Saisie d'un chiffre. Numéro

TOOLS Ferme la fenêtre actuelle et afche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarques

• Cette fonction attribue une source externe à une numéro de chaîne. (Les modications sont appliquées à toutes les chaînes.)

• Si le nouveau numéro de chaîne a déjà été attribué à une autre chaîne, référez-vous aux spécications de l'hôtel. ✎ Autres

• Sélection par défaut : Zone Numéro de chaîne.

• La navigation se fait de manière verticale.

• Minuterie (60 s.)72 Français Eléments N° Nom Description 1 Zone Numéro de chaîne

• Numéro de chaîne. – Il est possible d'utiliser aussi bien les touches numériques que les touches Haut/Bas. – Si aucune valeur n'est attribuée, un nombre de "-" équivalant au nombre de chiffres sont affichés.

• Nom de l'entrée externe – Les éléments qui ne peuvent pas être configurés sont désactivés.

Zone d'aide à la navigation

• Si le bouton rouge est actionné, le numéro de chaîne est initialisé. Modication du nom d'une chaîne

• Gestionnaire de chaînes > Navigateur > Outils > Modier le nom d'une chaîne Guide des touches Bouton Action Aide nav. VERT Enregistre les modication et renvoie au Gestionnaire de chaînes. Terminé ENTER Enregistre le nom de la chaîne et déplace le curseur vers le champ suivant. Entrer RETURN Annule et renvoie à l'écran précédent (Outils). Retour

Navigation au clavier. Déplacer 0~9 Saisie d'un chiffre. (Pas de guide)

TOOLS Ferme la fenêtre actuelle et afche le menu Outils. (Pas de guide) EXIT Annule et renvoie à l'étape précédente (Mode Usine). (Pas de guide) ✎ Remarques

• Ce clavier s'applique à la fonction de modication du nom d'une chaîne. ✎ Autres

Fenêtre de modication du nom d'une chaîne 2 Nom de la chaîne

• Le curseur et le caractère en cours de saisie s'afchent dans la couleur du surlignement.

• Lorsque le nombre maximum de caractères est atteint, le curseur ne s'afche pas. 3 Clavier

• Pour un scenario détaillé, référez-vous au document de conception du clavier. Outils [Mode Edition] Mode Edition Contenu (lorsque aucun ou un seul élément est sélectionné) S'il y a plusieurs éléments sélectionnés Ajouter aux pays Modier les pays (lorsqu'un élément déjà enregistré est sélectionné.) Modier le nom d'une chaîne Modier le numéro de chaîne Sourdine vidéo Copie de chaîne (Astra HD +) Réorganiser (Satellite) Sélectionner tout Déselectionner tout (uniquement lorsque 1 ou plus éléments sont sélectionnés) Supprimer Ajouter aux pays Modier les pays (lorsqu'un élément déjà enregistré est sélectionné.) Sourdine vidéo Réorganiser (Satellite) Sélectionner tout Deselect All Supprimer ✎ Remarques

• Ce fonctionnement s'applique au menu Outils.

• Position du menu pop-up : Menu Outils pour un élément dans la colonne de gauche de la liste des chaînes → Il s'afche à droite. Menu Outils pour un élément dans la colonne de droite de la liste des chaînes → Il s'afche à gauche.

• Si un utilisateur appuie sur le bouton TOOLS alors que l'élément mis en surbrillance n'est pas sélectionné, cet élément est automatiquement marqué comme sélectionné.

• Pour les spécications détaillées de chaque fonction, référez-vous au Gestionnaire de chaînes NEO.74 Français Bannière de chaîne [lorsqu'un numéro de chaîne est attribué à une entrée externe] ✎ Remarques

• Les spécications de la bannière de chaînes du téléviseur sont appliquées.

• Lorsqu'il y a un élément non pris en charge ou s'il n'y a pas d'informations correspondantes, les valeurs ne sont pas afchées.

• Le nom de la chaîne est présenté comme "nom de l'entrée externe". Eléments N° Nom Description 1 Nom d'entrée externe La Liste des chaînes offre certaines fonctions du GenreTV.

• Change le mode Genre. ¦ Mixed Channel Map La Carte des chaînes mélangées est une fonction permettant de mélanger chaînes hertziennes, câblées et satellite. [ Sauf les modèles Australie, Singapour et Nouvelle-Zélande] – La carte des chaînes mélangées doit être activée pour mélanger des chaînes hertziennes, câblées et satellite. – L'Editeur de chaînes permet d'organiser les chaînes après activation de la "Carte des chaînes mélangées" dans le menu Options de l'hôtel.75 Français ¦ Barre de son

• Barres de son et téléviseurs pour lieux d’accueil Samsung ‒ Utilisez les barres de son et les téléviseurs pour lieux d’accueil Samsung qui prennent en charge la fonctionnalité ARC avec HDMI. Si vous connectez une barre de son Samsung compatible avec un téléviseur pour lieux d’accueil Samsung compatible au moyen d’un câbleHDMI, les clients peuvent écouter le téléviseur sur la barre de son. ‒ Liste des modèles prenant en charge la fonction ARC:

• Barres de son: ‒ HW-K450/K550 ‒ HW-M550/M450/M4500

• Dénition des barres de son en Mode Hotel

1. Dénissez les options de menu Hotel suivantes:

‒ Option Hôtel > System > Sound Bar Out = On ‒ Option Hôtel > Power On > Power On Volume > User Dened ‒ Option Hôtel > Power On > Power On Volume > Dénir sur une valeur supérieures0 ‒ Option Hôtel > Power On > Max Volume > Dénir sur une valeur supérieures0

2. Connectez un câble HDMI à partir du port HDMI OUT à l’arrière de la barre de son vers le port HDMI3 (prenant en

charge ARC) sur le téléviseur pour lieux d’accueil. 3. Lorsque la barre de son est connectée au téléviseur pour lieux d’accueil et que ce dernier est activé, la barre de son le détecte automatiquement et passe automatiquement en mode Hotel. Caractéristiques du mode Hotel de la barre de son:

• Mise sous tension et hors tension synchronisée avec le téléviseur

• HDMI_CEC activé par défaut

• Fonctionne uniquement sur le port HDMI OUT

• Désactive la touche «Input mode» (mode d’entrée) sur le VFD pour éviter les changements inattendus de source audio.

• Récupère les paramètres de volume à la mise sous tension et volume maximum réglables à partir du menu option Hotel du téléviseur. Les valeurs de volume à la mise sous tension et volume maximal de la barre de son sont inférieures de moitié au volume à la mise sous tension et volume maximal du menu option Hotel du téléviseur. Exemple: si le volume à la mise sous tension=20 et le volume max.=90 pour le téléviseur, le volume à la mise sous tension=10 et le volume max.=45 pour la barre de son. *Cette fonction peut varier en fonction du modèle.76 Français ¦ Mode de sécurité Spécications

• Cette fonctionnalité permet de limiter certaines fonctions comme TTX et l’entrée de source externe (HDMI, USB) dans certaines fonctions, comme celles de correction.

• Le menu de sécurité est protégé par mot de passe. Sans ce dernier, l’accès au menu de sécurité est refusé.

• Paramètre de sécurité – Le paramètre de sécurité peut être activé ou désactivé. – Par défaut, il est désactivé. – Paramètre de sécurité: S’il est activé, l’entrée de source externe (HDMI, USB) et la fonction TTX sont désactivées.

• Réglage du mot de passe – Cette option permet aux uilisateurs de modifier le mot de passe. – Les utilisateurs doivent entrer le mot de passe actuel, un nouveau mot de passe et la confirmation de ce dernier.

• Réinitialisation du mot de passe – Cette option permet de réinitialiser le mot de passe. – Réinitialise le mot de passe sur 00000000. – L’option de réinitialisation du mot de passe est visible uniquement dans le menu d'installation d'usine au moyen de la combinaison de touche d'informations et d'usine. Elle n’est pas visible avec la combinaison de touches MUTE → 1 → 1 → 9 → ENTER.

• Paramètre de sécurité: si ce paramètre est activé, la fonction SIRCH n’est pas disponible.

• La réinitialisation des paramètres d'usine ne réinitialise pas le paramètre de sécurité.77 Français Installation du support mural Le kit de montage mural (vendu séparément) permet de xer le téléviseur au mur. Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la xation murale. Nous ne vous conseillons pas de le faire vous-même. Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale. Caractéristiques du kit de xation murale (VESA) ✎ Le kit de fixation murale est vendu séparément. Installez votre xation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la xer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la xation risque de tomber et de provoquer de graves blessures. ✎ REMARQUE

• Les dimensions standard pour tous les kits de xation murale sont indiquées dans le tableau ci-dessous.

• Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de xation mural.

• N'utilisez pas de vis non conformes aux spécications des vis VESA standard.

• N'utilisez pas de vis d'une longueur supérieure à celle indiquée dans les dimensions standard, au risque d'endommager les pièces internes du téléviseur.

• Pour les xations murales non conformes aux spécications des vis VESA standard, la longueur des vis peut varier, selon leurs caractéristiques.

• Ne serrez pas trop les vis: cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident.

• Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une xation murale non-VESA ou non spéciée, ou si l'utilisateur ne suit pas les instructions d'installation du produit.

• Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés. Téléviseur Support mural

pouces Spéc. VESA (A * B) C (mm) Vis standard Quantité 43 200 x 200 18 ~ 20 M8 4 50 ~ 65 400 x 400 N'installez pas votre kit de xation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.78 Français Fixation du téléviseur au mur

Attention: Si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après. Pour éviter toute chute du téléviseur:

1. Placez les vis dans les colliers et xez-les fermement au mur. Assurez-vous que les vis ont été fermement xées au

mur. ✎ En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. ✎ Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter séparément. 2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez-les dans les colliers, puis xez-les à nouveau sur le téléviseur. ✎ Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

3. Reliez les colliers xés au téléviseur et ceux xés sur le mur à l’aide de chaînettes, puis attachez-les fermement.

• Placez le téléviseur à proximité du mur an qu'il ne bascule pas vers l'arrière.

• Il est recommandé de placer la chaînette de façon à ce que les colliers xés au mur soient placés à la même hauteur ou plus bas que ceux xés au téléviseur.

• Détachez la chaînette avant de déplacer le téléviseur.

4. Vériez que toutes les connexions sont xées correctement. Vériez régulièrement que les connexions ne présentent

aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel. Verrou antivol Kensington Le verrou antivol Kensington n'est pas fourni par Samsung. Il s'agit d'un dispositif utilisé pour xer physiquement le système dans le cas d'une utilisation dans un endroit public. L'aspect du verrou et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Consultez le manuel fourni avec le verrou Kensington pour obtenir des instructions d'utilisation supplémentaires. Pour vérrouiller l'appareil, procédez comme suit: Une icône "K" est présente à l'arrière du téléviseur. Un verrou Kensington se trouve à côté de l'icône "K".

1. Enroulez le câble de verrouillage Kensington autour d'un objet large et xe

tel qu'un bureau ou une chaise.

2. Glissez le bout du câble auquel est attaché le verrou dans la boucle du

câble de verrouillage Kensington.

3. Insérez le dispositif de verrouillage dans la fente Kensington de l'appareil

<Facultatif> ✎ Ces instructions sont d'ordre général. Pour de plus amples informations, consultez le manuel d'utilisation fourni avec le dispositif de verrouillage. ✎ Le dispositif de verrouillage est vendu séparément. ✎ L'emplacement du verrou Kensington peut varier en fonction du modèle.79 Français Caractéristiques techniques Conditions ambiantes Température de fonctionnement Humidité de fonctionnement Température de stockage Humidité de stockage 10°C à 40°C (50°F à 104°F) 10 à 80%, sans condensation -20°C à 45°C (-4°F à 113°F) 5 à 95%, sans condensation Nom du modèle HG43EF690U HG50EF690U Résolution de l'afchage 3840 x 2160 3840 x 2160 Taille de l'écran (diagonale) 43 pouces (108 cm) 50 pouces (125 cm) Son (Sortie) 20 W 20 W Socle pivotant (gauche/droite) 20˚ / 60˚ / 90˚ 20˚ / 60˚ / 90˚ Dimensions(LxHxP) Corps Avec socle 975,8 x 569,0 x 62,6 mm 975,8 x 626,4 x 226,5 mm 1128,9 x 654,4 x 63,2 mm 1128,9 x 711,6 x 226,5 mm Poids Sans socle Avec socle 8,7 kg 11,8 kg 12,7 kg 15,8 kg Nom du modèle HG55EF690U HG65EF690U Résolution de l'afchage 3840 x 2160 3840 x 2160 Taille de l'écran (diagonale) 55 pouces (138 cm) 65 pouces (163 cm) Son (Sortie) 20 W 20 W Socle pivotant (gauche/droite) 20˚ / 60˚ / 90˚ 20˚ / 60˚ / 90˚ Dimensions(LxHxP) Corps Avec socle 1242,6 x 718,4 x 63,2 mm 1242,6 x 775,3 x 226,5 mm 1463,5 x 844,5 x 64,6 mm 1463,5 x 923,4 x 355,1 mm Poids Sans socle Avec socle 14,7 kg 17,8 kg 23,8 kg 28,9 kg ✎ La conception et les spécifications peuvent être modifiées sans préavis. ✎ Pour obtenir des informations sur l'alimentation et la consommation électrique, reportez-vous à l'étiquette fixée au produit.80 Français Dimensions Vue de face / Vue de côté

(Unité: mm)1 2 3 4 5 6 7 8 HG43EF690U 975,8 943,2 531,5 556,5 569,0 626,4 62,6 226,5 HG50EF690U 1128,9 1098,0 618,4 556,5 654,4 711,6 63,2 226,5 HG55EF690U 1242,6 1211,6 682,4 556,5 718,4 775,3 63,2 226,5 HG65EF690U 1463,5 1430,5 805,4 676,2 844,5 923,4 64,6 355,1 Détail des prises / Vue arrière ✎ Les dimensions détaillées peuvent être vérifiées sur le site Displaysolutions.samsung.com.81 Français Détail de la base du socle
