MODE D'EMPLOI DB32D SAMSUNG

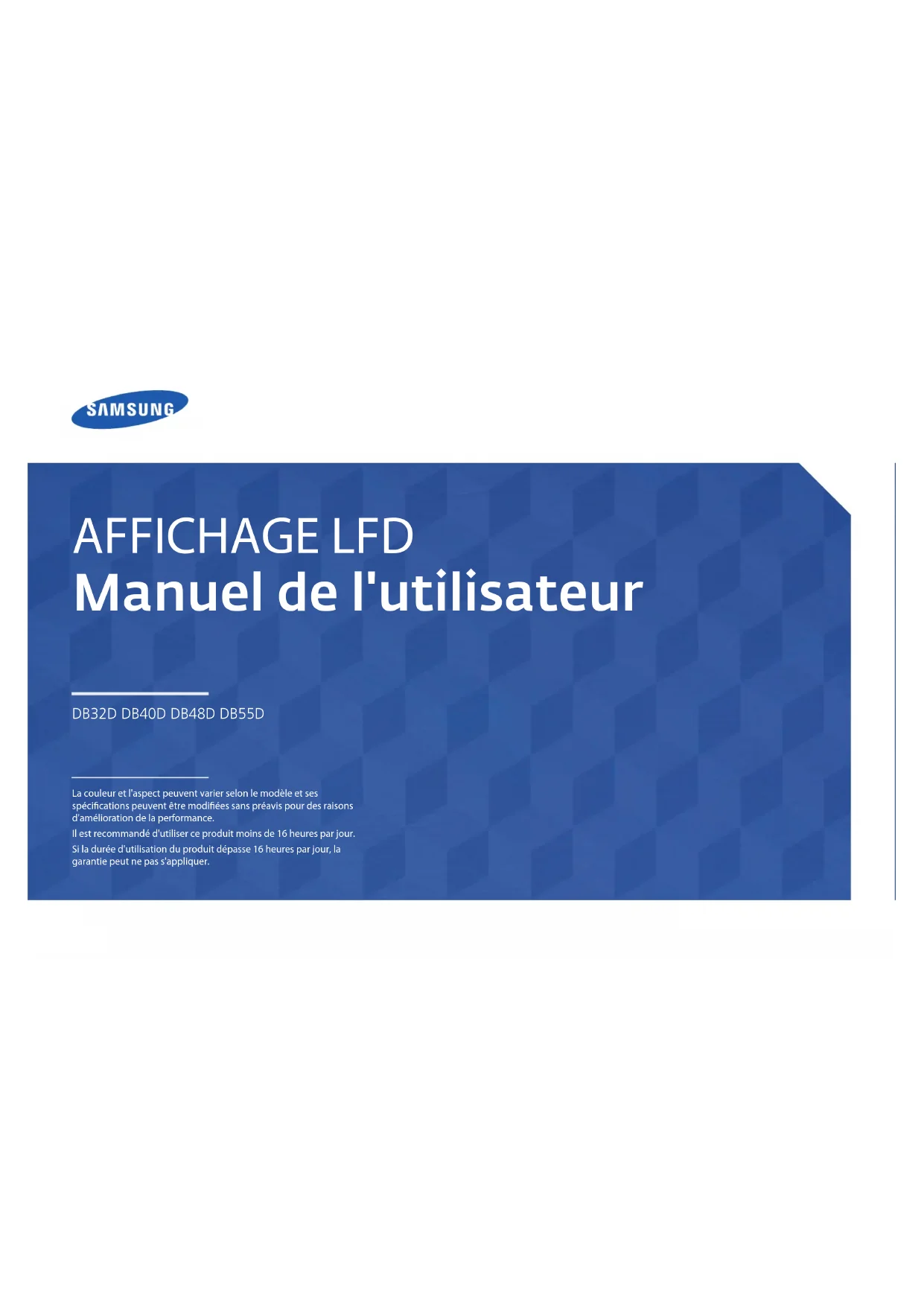

AFFICHAGE LFD Manuel de l'utilisateur La couleur et l'aspect peuvent varier selon le modèle et ses spécications peuvent être modiées sans préavis pour des raisons d'amélioration de la performance. Il est recommandé d'utiliser ce produit moins de 16heures par jour. Si la durée d'utilisation du produit dépasse 16heures par jour, la garantie peut ne pas s'appliquer. DB32D DB40D DB48D DB55DTable des matières Avant l'utilisation » Avis de droit d'auteur » Consignes de sécurité Préparation » Pièces » Avant d'installer l'appareil (guide d'installation) » Dimensions » Utilisation du COUVRE-PRISE » Installation du support mural » Télécommande (RS232C) Connexion et utilisation d'un périphérique source » Avant la connexion » Connexion à un PC » Connexion à un périphérique vidéo » Connexion à un système audio » Branchement de l'antenne » Connexion du câble LAN » Connexion du boîtier du réseau (vendu séparément) » Modification de la source d'entrée Utilisation du contrôle multiécran » Installation/Désinstallation du contrôle multiécran » Connexion à MDC Fonctionnalités de l'accueil » Lecteur » Horaire » Template » Clone Product » Paramètres ID » Vidéomosaïque » Natwork Status » Image Mode » Minuterie mise st/ht » Message défilant » Autres paramètres » Lanceur d’URL Réglage de l'écran » Image Mode » Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) » Tempér. couleurs » Équilibrage du blanc » Gamma » Valeur d’étalonnage » Réglages avancés » Options d'image » Image Format » Réglage Auto » Réglage écran PC » Image Non » Réinitial. image Affichage à l’écran » ISI » Rotation » Protection de l’écran » Affichage du message » Transparence menu » Langue menu » Sous-titres » Réini. affich. à l’écranTable des matières Réglage du son » Son Mode » Effet sonore » Sortie audio » Son de l’appel vidéo » Paramètres haut-parleur » Volume auto » Réinitial. son Chaîne » Prog. Auto » Antenne » Liste des chaînes » Modifier la chaîne » Modif. Favoris » Options audio » Verrouill. Émissions » Config. des chaînes Réseau » État du réseau » Paramètres réseau » Wi-Fi Direct » Paramètres de l’appareil multimédia » Paramètres serveur réseau » Nom de l'appareil Système » Configuration » Commande tactiles » Heure » Param. commutation auto source » Commande » Solution Eco » Contrôle de la température » Gest. périph. » Lire avec » Changer NIP » Général » Réinitialiser le système Support technique » Mise à jour du logiciel » Contacter Samsung » Aller à l’accueil » Réinitial. tout Lecture de photos, de vidéos et

e musique (lecture de médias ) » Fonctions fournies sur la page de la liste des contenus multimédias » Boutons et fonctions disponibles pendant la lecture de photos » Boutons et fonctions disponibles pendant la lecture de vidéos » Boutons et fonctions disponibles pendant la lecture de musique » Sous-titres et formats de fichiers pris en charge pour la lecture de médias Guide de dépannage » Prérequis avant de contacter le Centre de service à la clientèle Samsung » Questions & réponsesTable des matières Spécifications » Général » PowerSaver » Modes de minutage préréglés Annexe » Service payant (frais facturés aux clients) » Qualité d'image optimale et prévention des images rémanentes » Licence » TerminologieAvant l'utilisation Avis de droit d'auteur Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration de la qualité. ©2014 Samsung Electronics Samsung Electronics détient les droits d'auteur de ce manuel. L'utilisation ou la reproduction de ce manuel, en tout ou en partie, est interdite sans l'autorisation de Samsung Electronics. Microsoft, Windows sont des marques déposées de Microsoft Corporation. VESA, DPM et DDC sont des marques déposées de Video Electronics Standards Association. Toutes les autres marques appartiennent à leurs propriétaires respectifs.Consignes de sécurité Attention RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR Attention : AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE. (OU LE PANNEAU ARRIÈRE) AUCUNE PIÈCE POUVANT ÊTRE RÉPARÉE PAR L'UTILISATEUR NE SE TROUVE À L'INTÉRIEUR. VEUILLEZ VOUS ADRESSER À UN TECHNICIEN AGRÉÉ POUR TOUTE RÉPARATION. Ce symbole indique la présence d'une haute tension à l'intérieur. Tout contact avec une pièce interne de l'appareil présente un danger. Ce symbole vous avise qu'une documentation importante concernant le fonctionnement et l'entretien est incluse avec cet appareil. Symboles Avertissement L'omission d'observer les consignes peut causer des blessures sévères ou fatales. Attention L'omission d'observer les consignes peut causer des blessures corporelles ou des dommages aux biens. Les activités arborant ce symbole sont interdites. Les consignes arborant ce symbole doivent être observées. Nettoyage

Le panneau et l'extérieur des appareils à ACL évolués étant susceptibles de se rayer facilement, procédez avec soin lors du nettoyage.

Observez la procédure de nettoyage suivante.

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images.

Éteignez l'appareil et l'ordinateur.

Débranchez le cordon d'alimentation de l'appareil.

Agrippez le cordon par sa fiche et ne touchez pas au cordon avec les mains mouillées. Sinon, il y a risque de choc électrique.

Nettoyez l'appareil à l'aide d'un chiffon propre, doux et sec.

Évitez d'utiliser des nettoyants qui contiennent de l'alcool, un solvant ou un agent de surface.

Évitez de vaporiser de l'eau ou du nettoyant directement sur l'appareil.

Immergez un chiffon doux et sec dans l'eau puis essorez-le vigoureusement pour nettoyer l'extérieur de l'appareil.

Branchez le cordon d'alimentation de l'appareil une fois le nettoyage terminé.

Allumez l'appareil et l'ordinateur.Rangement En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à UV à proximité peut provoquer l'apparition de tâches blanches sur le produit.

Communiquez avec le Centre de service à la clientèle si l'intérieur de l'appareil requiert un nettoyage (des frais de service seront facturés). Électricité et sécurité

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Avertissement Évitez d'utiliser un cordon d'alimentation ou une fiche endommagés, ou une prise électrique mal fixée.

Sinon, il y a risque de choc électrique ou d'incendie. Évitez de faire fonctionner plusieurs appareils à partir d'une seule prise électrique.

Une prise électrique surchauffée peut provoquer un incendie. Évitez de toucher à une fiche de cordon avec les mains mouillées. Sinon, il y a risque de choc électrique.

Insérez la fiche à fond pour empêcher tout jeu.

Un branchement lâche peut provoquer un incendie.

Branchez la fiche du cordon dans une prise électrique mise à la terre (dispositifs isolés de type 1 seulement).

Sinon, il y a risque de choc électrique ou d'incendie. Évitez de tordre ou de tirer sur le cordon électrique brusquement. Veillez à ne pas laisser le cordon d'alimentation sous un objet lourd.

L'endommagement du cordon peut causer un incendie ou un choc électrique. Évitez de placer le cordon électrique ou l'appareil près d'une source de chaleur.

Sinon, il y a risque de choc électrique ou d'incendie.

Nettoyez toute poussière autour des broches de la fiche ou de la prise électrique à l'aide d'un chiffon sec.

Sinon, il y a risque d'incendie.Attention Évitez de débrancher le cordon électrique durant le fonctionnement de l'appareil.

Sinon, il y a risque d'endommagement de l'appareil par choc électrique.

Utilisez uniquement le cordon électrique fourni par Samsung avec l'appareil. Évitez d'utiliser le cordon électrique avec d'autres appareils.

Sinon, il y a risque de choc électrique ou d'incendie.

Veillez à ne pas obstruer la zone de la prise électrique du cordon d'alimentation.

Le cordon d'alimentation doit être débranché pour couper l'alimentation à l'appareil lorsqu'un problème survient.

Notez que le bouton de mise sous/hors tension de la télécommande ne coupe pas totalement l'alimentation à l'appareil.

Tenez le cordon d'alimentation par sa fiche lors de son débranchement de la prise électrique.

Sinon, il y a risque de choc électrique ou d'incendie. Installation de l'appareil Avertissement Évitez de placer des chandelles, des répulsifs à insectes ou des cigarettes sur le dessus de l'appareil. Évitez d'installer l'appareil près d'une source de chaleur.

Sinon, il y a risque d'incendie.

Demandez à un technicien de poser le support mural.

La pose par une personne non qualifiée peut causer des blessures.

N'utilisez que des armoires homologuées. Évitez d'installer l'appareil dans un endroit mal ventilé tel qu'une bibliothèque ou un placard.

L'augmentation de la température interne pourrait provoquer un incendie.

Installez l'appareil à une distance d'au moins 10cm du mur pour permettre la ventilation.

L'augmentation de la température interne pourrait provoquer un incendie.

Gardez l'emballage plastique hors de portée des enfants.

Il présente un risque d'étouffement.! Tordez le câble d'antenne TV extérieur et laissez la partie à l'intérieur de la pièce pendre vers le bas pour éviter que la pluie ne pénètre à l'intérieur du produit.

Si l'eau venait à pénétrer à l'intérieur du produit, elle pourrait provoquer un incendie ou un choc électrique.

Lorsque vous utilisez une antenne extérieure, assurez-vous d'installer celle- ci à distance des lignes électriques pour éviter qu'elle ne chute sur ces dernières en cas de vents violents.

La chute d'une antenne peut provoquer un choc électrique ou causer des blessures. Évitez d'installer l'appareil sur une surface instable ou soumise à des vibrations (tablette mal fixée, surface en pente, etc.).

L'appareil pourrait s'abîmer en tombant ou causer une blessure.

L'utilisation de l'appareil dans un endroit soumis à des vibrations excessives peut l'endommager ou causer un incendie.

Évitez d'installer l'appareil dans un véhicule ou un endroit exposé à la poussière, l'humidité (gouttes d'eau, etc.), l'huile ou la fumée.

Sinon, il y a risque de choc électrique ou d'incendie. Évitez d'exposer l'appareil aux rayons directs du soleil, à la chaleur ou à un objet chaud comme un poêle.

Cela pourrait réduire la durée de vie de l'appareil ou causer un incendie. Évitez d'installer l'appareil à la portée de jeunes enfants.

L'appareil pourrait tomber et blesser l'enfant.

Sa partie frontale étant lourde, installez l'appareil sur une surface plane et stable. Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine.Attention

Veillez à ne pas échapper l'appareil en le déplaçant.

Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. Évitez de déposer l'appareil sur sa façade.

Cela risquerait d'abîmer l'écran. Lors de l'installation de l'appareil sur une armoire ou une tablette, assurez-vous que le bord inférieur de l'avant ne dépasse pas.

L'appareil pourrait s'abîmer en tombant ou causer une blessure.

Installez l'appareil uniquement sur une armoire ou une tablette d'une taille appropriée.

Déposez le produit délicatement.

Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. SAMSUNG

Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

Veuillez consulter le Centre de service à la clientèle Samsung si vous souhaitez installer l'appareil dans un tel endroit. Fonctionnement Avertissement L'intérieur de l'appareil présente un haute tension. Ne tentez jamais de démonter, réparer ou modifier l'appareil par vous-même.

Sinon, il y a risque de choc électrique ou d'incendie.

Communiquez avec le Centre de service à la clientèle Samsung pour les réparations.

Avant de déplacer l'appareil, mettez l'interrupteur en position Arrêt et débranchez le cordon d'alimentation, le câble d'antenne et tous les autres câbles liés à l'appareil.

L'endommagement du cordon peut causer un incendie ou un choc électrique.

Si l'appareil émet des sons anormaux, dégage une odeur de brûlé ou de fumée, débranchez le cordon d'alimentation immédiatement puis communiquez avec le Centre de service à la clientèle Samsung.

Sinon, il y a risque de choc électrique ou d'incendie. Veillez à ne pas laisser les enfants s'accrocher à l'appareil ou grimper dessus.

Les enfants pourraient se blesser sérieusement. Si l'appareil est échappé ou si son enveloppe extérieure est endommagée, mettez l'interrupteur en position d'arrêt puis débranchez le cordon d'alimentation. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

L'utilisation continue pourrait causer un incendie ou un choc électrique.Évitez de laisser des objets attrayants pour les enfants (jouets, bonbons, etc.) sur le dessus de l'appareil.

L'appareil ou des objets lourds pourraient tomber et blesser les enfants alors qu'ils tentent de prendre ces objets.

Lors d'un orage ou autrement en présence d'éclairs, débranchez le câble d'alimentation et ne touchez pas au câble d'antenne.

Sinon, il y a risque de choc électrique ou d'incendie.

Veillez à ne pas échapper l'appareil ni à y exercer un impact.

Sinon, il y a risque de choc électrique ou d'incendie. Évitez de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.

GAS Si une fuite de gaz est détectée, ne touchez pas à l'appareil ni à la fiche du cordon. Veillez aussi à ventiler l'endroit immédiatement.

Des étincelles pourraient causer une explosion ou un incendie. Évitez de soulever ou de déplacer l'appareil en tirant sur le cordon d'alimentation ou tout autre câble.

Un câble abîmé présente un risque de défaillance de l'appareil, de choc électrique ou d'incendie.

Évitez d'utiliser ou de garder un vaporisateur combustible ou une substance inflammable à proximité de l'appareil.

Sinon, il y a risque d'explosion ou d'incendie. Vérifiez que des nappes ou des rideaux n'obstruent pas les évents.

L'augmentation de la température interne pourrait provoquer un incendie.

Évitez d'introduire des objets métalliques (baguette, monnaie, épingle, etc.) ou des objets qui brûlent facilement (papier, allumettes, etc.) dans l'appareil (par un évent, des connecteurs d'entrée/sortie, etc.).

Assurez-vous de couper l'alimentation à l'appareil et de débrancher le cordon d'alimentation lorsque de l'eau ou des substances étrangères ont pénétré dans l'appareil. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie. Évitez de placer des objets contenant du liquide (vase, pot, bouteille, etc.) ou des objets métalliques sur le dessus de l'appareil.

Assurez-vous de couper l'alimentation à l'appareil et de débrancher le cordon d'alimentation lorsque de l'eau ou des substances étrangères ont pénétré dans l'appareil. Communiquez ensuite avec le Centre de service à la clientèle Samsung.

Sinon, il y a risque de défaillance de l'appareil, de choc électrique ou d'incendie.Attention

L'affichage d'une image fixe pendant un long délai peut causer une rémanence d'image ou une défaillance de pixels.

Activez le mode d'économie d'énergie ou un économiseur d'écran en cas d'inutilisation prolongée de l'appareil.

Débranchez la cordon d'alimentation de la prise électrique si vous prévoyez ne pas utiliser l'appareil pendant un long moment (vacances, etc.).

L'accumulation de poussière combinée à la chaleur pourrait causer un incendie, un choc électrique ou une fuite électrique.

Utilisez l'appareil au réglage de résolution et de fréquence recommandé.

Sinon, il y a un risque de détérioration de la vue. Évitez de retourner l'appareil à l'envers ou de le déplacer en le tenant par son support.

L'appareil pourrait s'abîmer en tombant ou causer une blessure.

Regarder l'écran de trop près pendant une longue période pourrait détériorer votre vue. Évitez d'utiliser des humidificateurs ou des poêles aux alentours de l'appareil.

Sinon, il y a risque de choc électrique ou d'incendie.

Reposez vos yeux pendant au moins 5 minutes à toutes les heures d'utilisation du produit.

Cela soulagera la fatigue oculaire. Évitez de toucher l'écran lorsque l'appareil est sous tension depuis un long moment car il devient chaud.

Rangez les petits accessoires hors de portée des enfants.

User de prudence en réglant l'angle de l'appareil ou la hauteur de son support.

Un risque existe de coincer et blesser votre main ou vos doigts.

Pencher l'appareil à un angle prononcé risque de le faire tomber et causer une blessure. Évitez de placer des objets lourds sur l'appareil.

Cela risquerait d'endommager l'appareil ou de causer une blessure corporelle. Lorsque vous utilisez des écouteurs ou un casque d'écoute, ne mettez pas le volume trop fort.

Un volume trop élevé pourrait endommager l'ouïe.Veillez à ce que les enfants ne portent pas les piles à la bouche lorsqu'elles sont retirées de la télécommande. Placerz la pile dans un endroit hors de portée des enfants.

Si un enfant a mis la pile dans sa bouche, consuslter un médecin immédiatement. En insérant la pile, respecter la polarité (+, -) indiquée.

Sinon, la pile pourrait s'endommager, causer un incendie, des blessures ou des dommages en raison de le fuite du liquide interne.

Utilisez seulement les piles standard spécifiées; évitez d'utiliser une pile neuve avec une pile usagée en même temps.

La pile risque sinon d'être endommagée ou de causer un incendie, des blessures corporelles ou des dommages provoqués par la fuite du liquide interne.

Les piles (et les piles rechargeables) ne font pas partie des déchets ménagers et doivent être retournées pour le recyclage. Le client a la responsabilité de retourner les pile usées ou rechargeables pour le recyclage.

Le client peut retourner les piles usées ou rechargeables à un centre de recyclage public près de chez lui ou à un magasin qui vend le même type de piles ou piles rechargeables.- Communiquez avec le fournisseur qui vous a vendu l'appareil s'il manque des composants.

L'aspect des composants et les articles vendus séparément peuvent différer de l'illustration.

Aucun support n'est fourni avec le produit. Pour installer un support, vous devez en acheter un séparément. Vérication des composants Composants

Les composants peuvent varier selon les localités.

Guide de démarrage rapide Fiche de garantie (Non disponible dans certaines régions) Cordon d'alimentation Piles (Non disponible dans certaines régions) Télécommande Câble D-SUB RS232C(IN) Adaptateur COUVRE-PRISE Vis (M3L8, 1EA) (M4L8, 4EA) PréparationArticles vendus séparément

Vous pouvez vous procurer les articles suivants auprès de votre détaillant local. TROUSSE de montage mural Support Câble stéréo RS232C Câble DVI Câble HDMI-DVI Câble HDMI Câble vidéo Câble stéréoscopique Câble composant Câble stéréo RCA Câble RCA Adaptateur AV/de composant Adaptateur AUDIO RS232C(OUT) Adaptateur Câble LAN Boîtier du réseau Câble DP-DVI (Utilisé pour connecter un boîtier de réseau) Capteur externe de luminosité ambiante

L'adaptateur RS232C peut être utilisé pour connecter un autre écran à l'aide du câble RS232C de type D-SUB (9 broches).

Assurez-vous de brancher chaque adaptateur à la prise RS232C IN ou OUT adéquate de l'écran.Pièces Panneau de conguration POWER POWER Bouton du panneau Haut-parleur Capteur distant

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité. Bouton du panneau Boutons Description Mettre l'appareil sous tension. Si vous appuyez sur le bouton lorsque l'appareil est sous tension, le menu de commande apparaît à l'écran.

Pour quitter le menu OSD, appuyez sur le bouton du panneau pendant au moins une seconde. Passez au menu supérieur ou au menu inférieur. Vous pouvez aussi régler la valeur d'une option.

Changez de canal en mode TV. Passez au menu sur la gauche ou au menu sur la droite.

Vous pouvez régler le volume en bougeant le bouton du panneau vers la gauche ou la droite lorsque le menu de commande n'est pas affiché. Capteur distant Appuyez sur un bouton de la télécommande tout en pointant cette dernière vers le capteur situé à l'avant du produit pour exécuter la fonction correspondante.

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace. Utilisez la télécommande à une distance de 7m à 10m du capteur de l'appareil selon un angle de 30 depuis la gauche et la droite.

Rangez les piles usées hors de portée des enfants et mettez-les au recyclage.

Évitez de mélanger des piles neuves et usées. Remplacez les deux piles en même temps.

Retirez les piles lorsque la télécommande demeure inutilisée pendant un longue période.― Si vous appuyez sur le bouton du panneau alors que l'appareil est sous tension, le menu de commande apparaît à l'écran. Menu de commande Retour Boutons Description Source Sélectionnez la source d'entrée connectée. Bougez le bouton du panneau vers la droite pour sélectionner Source dans le menu de commande. Une fois la liste des sources d'entrée affichée, bougez le bouton du panneau vers la gauche ou la droite pour choisir la source d'entrée voulue. Appuyez ensuite sur le bouton. MENU Affichez le menu OSD. Déplacez le bouton du panneau vers la droite pour sélectionner MENU dans le menu de commande. L'écran de contrôle OSD apparaît. Bougez le bouton du panneau vers la droite pour choisir le menu voulu. Vous pouvez bouger le bouton du panneau vers le haut, le bas, la gauche ou la droite pour sélectionner une sous- option. Pour changer les paramètres, sélectionnez le menu voulu et appuyez sur le bouton du panneau. Accueil Activez le mode Aller à l’accueil. Bougez le bouton du panneau vers le haut pour sélectionner Accueil dans le menu de commande. Éteindre Mettre l'appareil hors tension. Bougez le bouton du panneau vers le bas pour sélectionner Éteindre dans le menu de commande. Appuyez ensuite sur le bouton. Retour Quitter le menu de commande.Arrière de l'appareil

La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration de la qualité.

Reçoit le son d'un PC par le biais d'un câble audio. AUDIO OUT Se connecte à la prise audio d'une source. SD CARD Se connecte à une carte mémoireSD. USB Connexion à un périphérique USB.

DVI IN / MAGICINFO IN

DVI IN: Se connecte à une source à l'aide d'un câble DVI ou HDMI-DVI. MAGICINFO IN: Pour utiliser MagicInfo, veillez à connecter le câbleDP-DVI. HDMI IN Se connecte à un périphérique source à l'aide d'un câble HDMI.

AV IN / COMPONENT IN

Se connecte à une source à l'aide de l'adaptateur AV/de composant.

IR / AMBIENT SENSOR IN

Alimente la carte de capteur externe ou reçoit le signal de capteur lumineux. RGB IN Se connecte à un périphérique source à l'aide d'un câble D-SUB. RJ45 Se connecte au contrôle multiécran à l'aide d'un câble LAN. ANT IN Connexion à un câble d'antenne.Dispositif antivol

Un dispositif antivol vous permet d'utiliser l'appareil en toute sécurité dans un lieu public.

La forme du dispositif antivol et la méthode de verrouillage varient selon le fabricant. Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.

Les images qui suivent sont présentées à des fins de référence seulement. Les situations réelles peuvent différer des images. Verrouillage du dispositif antivol:

Fixez le câble de votre dispositif antivol à un objet lourd tel qu'un bureau.

Insérez une extrémité du câble dans la boucle de l'autre extrémité.

Introduisez le dispositif antivol dans la fente antivol à l'arrière de l'appareil.

Verrouillez le dispositif antivol.

On peut se procurer un dispositif antivol séparément.

Veuillez vous reporter au mode d'emploi qui accompagne le dispositif antivol pour de plus amples renseignements.

Les dispositifs antivol peuvent être achetés auprès d'un magasin de produits électroniques ou en ligne. Logo du dispositif d’espacement Ne pas tirer sur le logo du dispositif d'espacement en usant de la force. Le logo pourrait se déchirer ou se casser.- Les fonctions des boutons de la télécommande peuvent différer selon les produits. Télécommande

La télécommande de cet appareil risque de contrôler d'autres périphériques d'affichage par inadvertance si ceux-ci se trouvent dans le même espace.

Tout bouton dont la description ne figure pas dans l'image ci-dessous n'est pas pris en charge par le produit. HOME MENU POWER OFF VOL

MUTE DEL-/--SOURCE CH LIST Mettre l'appareil hors tension. Touches numériques Entrez le mot de passe dans le menu OSD. Couper le son. Désactiver le mode sourdine: Appuyez de nouveau sur MUTE, puis sur la touche de contrôle du volume (+ VOL -). Bouton de lancement Aller à l’accueil. Changez de canal en mode TV. Permet d'afficher ou de masquer le menu à l'écran, ou de revenir au menu précédent. Mettre l'appareil sous tension. Appuyez sur cette touche pour sélectionner des canaux supplémentaires (numériques) diffusés par une même station. Par exemple, pour choisir le canal 54-3, appuyez sur 54, puis sur - et sur 3. Réglage du volume. changez la source d'entrée. Bouton de lancement Lecteur. Les boutons peuvent varier en fonction des paramètres de Lire avec. Bouton de lancement Liste des chaînes.TOOLS INFO SET UNSET LOCK

EXITRETURN IR control Permet d'afficher l'information sur la source d'entrée actuelle. Permet d'aller au menu supérieur, inférieur, gauche ou droit, ou d'ajuster le réglage d'une option. Permet de confirmer la sélection. Permet de quitter le menu actuel. En mode TV, configurez des paramètres comme le guide des programmes des canaux numériques. Dans d'autres modes, sélectionnez manuellement un périphérique source connecté. En modes media et HDMI-CEC, configurez des paramètres pour les fonctions attribuées aux boutons de couleur de la télécommande. Activez ou désactivez le mode de verrouillage. Bouton utilisé en mode Anynet+ et en mode multimédia. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de retourner au menu précédent. Cette option définit la fonction de verrouillage de sécurité.

Les fonctions des boutons de la télécommande peuvent différer selon les produits. Pour placer les piles dans la télécommandeAvant d'installer l'appareil (guide d'installation) 15 ˚ Afin de prévenir les blessures, cet appareil doit être fixé solidement au plancher ou au mur conformément aux instructions d'installation.

Assurez-vous que de faire installer le support mural par une entreprise agréée.

Autrement, le support pourrait tomber et causer des blessures.

Assurez-vous de faire installer le support mural approprié. Angle d'inclinaison et rotation

Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.

L'appareil peut être incliné selon un angle maximal de 15 par rapport à la surface perpendiculaire du mur.

Pour utiliser l'appareil à la verticale (portrait), tournez-le dans le sens des aiguilles de façon que la DEL pointe vers le bas.

Figure 1.1 Vue latérale Ventilation Installation sur un mur perpendiculaire A Minimum 40mm B Température ambiante: Sous 35

Lorsque vous installez l'appareil sur un mur perpendiculaire, laissez un espace d'au moins 40 mm entre l'appareil et la surface du mur pour la ventilation et assurez-vous de garder la température ambiante de l'espaceA reste sous 35 C.A

Figure 1.3 Vue latérale D D Figure 1.2 Vue latérale Installation sur un mur encastré ―Communiquez avec le Centre de service à la clientèle Samsung pour de plus amples renseignements.Vue en planA Minimum 40mmB Minimum 70mmC Minimum 50mmD Minimum 50mmE Température ambiante: Sous 35

Lorsque vous installez l'appareil sur un mur encastré, laissez l'espace indiqué ci-dessus entre l'appareil et le mur pour la ventilation et assurez-vous de garder la température ambiante sous 35

Unité: mm (pouces)Nom du modèle

DB32D 721.4 (28.40) 700.4 (27.57) 394.8 (15.54) 420.3 (16.55) 49.9 (1.96)DB40D 906.6 (35.69) 887.6 (34.94) 500.2 (19.69) 524.7 (20.66) 49.9 (1.96)DB48D 1075.1 (42.33) 1056.1 (41.58) 594.9 (23.42) 619.4 (24.39) 49.9 (1.96)DB55D 1230.6 (48.45) 1211.6 (47.70) 682.4 (26.87) 706.9 (27.83) 49.9 (1.96) ― Tous les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions sont sujettes à modification sans préavis. Référez-vous aux dimensions avant d'installer votre produit. Nous ne sommes pas responsables d'erreurs typographiques ou d'impression.Utilisation du COUVRE-PRISE Pour éviter le vol de la carte mémoire SD ou d'un autre périphérique USB, installez le COUVRE-PRISE.

Lorsque vous utilisez un câble DVI, n'oubliez-pas de détacher le côté du COUVRE-PRISE en premier.

Coupez le couvre-prise en fonction du format de câble DVI avant utilisation.Installation du support mural Installation du nécessaire de support mural Le nécessaire de support mural (vendu séparément) vous permet de fixer le produit à un mur. Pour obtenir plus d'information sur l'installation du support mural, consultez les instructions fournies avec le support mural. Nous vous conseillons de communiquer avec un technicien pour obtenir de l'aide lors de l'installation du support mural. Samsung Electronics n'est pas responsable de dommages causés au produit ou de dommages corporels infligés à vous-même ou à autrui si vous choisissez d'installer le support mural sans aide. Spécications du nécessaire de support mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol. Avant d'attacher le support mural à des surfaces autres qu'une plaque de plâtre, veuillez communiquer avec votre vendeur le plus proche pour obtenir plus d'information. Si vous installez le produit sur une paroi inclinée, il peut tomber et provoquer des dommages corporels graves.

Les nécessaires de support mural de Samsung contiennent un guide d'installation détaillé, et toutes les pièces requises pour le montage sont fournies.

N'utilisez pas de vis dont la longueur est supérieure à la longueur standard ou qui ne sont pas conformes aux spécifications de vis standard VESA. Des vis trop longues peuvent endommager l'intérieur du produit.

Pour les supports muraux qui ne sont pas conformes aux spécifications de vis standard VESA, la longueur des vis peut différer en fonction des spécifications du support mural.

Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou provoquer sa chute, ce qui pourrait causer des dommages corporels. Samsung n'est pas responsable de ce type d'accidents.

Samsung n'est pas responsable de dommages causés au produit ou de dommages corporels causés par l'utilisation d'un support mural non VESA ou non spécifié ou par le manquement du consommateur à suivre les instructions d'installation du produit.

N'installez pas le produit avec une inclinaison supérieure à15degrés.

Deux personnes doivent procéder à l'installation du produit sur une paroi.

Les dimensions standard pour les nécessaires de support mural sont présentées dans le tableau ci-dessous.Unité: mm (pouces) Nom du modèle Spécications de trou de vis VESA (A * B) en millimètres Vis standard Quantité DB32D 200 × 200 (7.9 × 7.9) M8 / L 14~16 4 DB40D DB48D 400 × 400 (15.7 × 15.7) DB55D

N'installez pas votre nécessaire de support mural tant que votre produit est sous tension. Cela pourrait entraîner des blessures corporelles dues à un choc électrique.Télécommande (RS232C) Connexion du câble Câble RS232C InterfaceRS232C (9 broches)BrocheTxD (N°2), RxD (N°3), GND (N°5)Débit binaire9600 bpsBits d'information8 bitsParitéAucuneBit d'arrêt1 bitsContrôle de uxAucuneLongueur maximale15 m (type blindé seulement)

Affectation des broches

Détecter la porteuse de données Données reçues Données transmises Préparer le terminal de données Fil de terre de signalisation Préparer le modem Demande d'émission Prêt à émettre Indicateur de sonnerie• Câble RS232C Connecteur: D-Sub 9 broches à câble stéréo

Affectation des broches

No de broche Couleur standard Signal 1 Blanc et orange TX+ 2 Orange TX- 3 Blanc et vert RX+ 4 Bleu NC 5 Blanc et bleu NC 6 Vert RX- 7 Blanc et brun NC 8 Brun NC• Connecteur: RJ45 Câble LAN direct (PC à HUB)

Connexion 3 RS232C OUT RJ45 RS232C IN OUT RS232C IN OUT RS232C IN OUTCodes de commande Visualisation de l'état de commande (commande Get control) En-tête Commande ID Longueur des données Somme de contrôle 0xAA Type de commande

Contrôle en cours (commande Set control) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA Type de commande 1 Valeur Commande No Type de commande Commande Plage de valeurs

Contrôle de l'alimentation 0x11 0~1

Contrôle du volume 0x12 0~100

Contrôle de la source d'entrée 0x14 -

Contrôle du mode d'affichage 0x18 -

Contrôle de la taille d'écran 0x19 0~255

Contrôle du réglage automatique (PC et BNC seulement) 0x3D 0 No Type de commande Commande Plage de valeurs

Contrôle du mode vidéomosaïque 0x5C 0~1

Verrouillage de sécurité 0x5D 0~1

Activation du mode vidéomosaïque 0x84 0~1

Contrôle utilisateur du mode vidéomosaïque 0x89 -

Toutes les communications sont formatées en hexadécimal. La somme de contrôle est calculée en additionnant toutes les valeurs à l'exception de l'en-tête. Si la somme de contrôle affiche plus de 2 chiffres comme indiqué ci-dessous (11+FF+01+01=112), le premier chiffre est supprimé. Par exemple: Mise sous tension & ID=0 En-tête Commande ID Longueur des données Données 1 Somme de contrôle 0xAA 0x11 1 "Power" En-tête Commande ID Longueur des données Données 1 12 0xAA 0x11 1 1

Pour contrôler tous les appareils connectés par câble série simultanément sans égard aux ID, réglez l'ID à «0xFE» et transmettez les commandes. Les commandes seront exécutées pour chaque appareil mais l'accusé de réception (ACK) ne répondra pas.Contrôle de l'alimentation

Fonction Il est possible d'allumer ou d'éteindre un appareil à l'aide d'un PC.

Visualisation de l'état de l'alimentation (Get Power ON / OFF Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x11 0

Mise sous/hors tension (Set Power ON / OFF) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x11 1 "Power" "Power": code d'alimentation à régler sur un produit. 1: Mise sous tension 0: Mise hors tension

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x11 "Power" "Power": code d'alimentation à régler sur un produit.

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x11 "ERR" "ERR" : Un code indiquant l'erreur survenue. Contrôle du volume

Fonction Le volume d'un appareil peut être réglé à l'aide d'un PC.

Visualisation de l'état du volume (Get Volume Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x12 0

Réglage du volume (Set Volume) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x12 1 "Volume" "Volume": code de valeur du volume à régler sur un produit. (0-100)

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x12 "Volume" "Volume": code de valeur du volume à régler sur un produit. (0-100)

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x12 "ERR" "ERR" : Un code indiquant l'erreur survenue.Contrôle de la source d'entrée

Fonction La source d'entrée d'un appareil peut être modifiée à l'aide d'un PC.

Visualisation de l'état de la source d'entrée (Get Input Source Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x14 0

Réglage de la source d'entrée (Set Input Source) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x14 1 "Input Source" "Input Source": code de source d'entrée à régler sur un produit. 0x14 PC 0x18 DVI 0x0C Source d'entrée 0x08 Composant 0x20 MagicInfo 0x1F DVI_video 0x30 RF (TV) 0x40 DTV 0x21 HDMI1 0x22 HDMI1_PC 0x23 HDMI2 0x24 HDMI2_PC 0x25 Port d'écran

DVI_video, HDMI1_PC et HDMI2_PC ne peuvent pas être utilisés avec la commande Set. Ils ne répondent qu'aux commandes «Get».

Ce modèle ne prend pas en charge les ports HDMI1, HDMI1_PC, HDMI2 et HDMI2_PC.

MagicInfo est uniquement disponible sur les modèles contenant la fonction MagicInfo.

RF (TV), DTV ne sont disponibles que sur les modèles qui incluent une fonction TV.

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x14 "Input Source" "Input Source": code de source d'entrée à régler sur un produit.

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x14 "ERR" "ERR" : Un code indiquant l'erreur survenue.Contrôle du mode d'affichage

Fonction Le mode plein écran d'un appareil peut être modifié à l'aide d'un ordinateur. Le mode écran ne peut pas être contrôlé lorsque la fonction Video Wall est activée.

Cette commande ne peut être utilisée que sur les modèles qui comprennent un téléviseur.

Visualisation de l'état de l'écran (Get Screen Mode Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x18 0

Réglage de la taille d'image (Set Picture Size) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x18 1 "Screen Mode" "Screen Mode": Un code qui règle l'état de l'appareil 0x01 16 : 9 0x04 Zoom 0x31 Zoom large 0x0B 4 : 3

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x18 "Screen Mode" "Screen Mode": Un code qui règle l'état de l'appareil

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/ Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x18 "ERR" "ERR" : Un code indiquant l'erreur survenue. Contrôle de la taille d'écran

Fonction La dimension de l'écran d'un appareil peut être modifiée à l'aide d'un ordinateur.

Visualisation de la taille d'écran (Get Screen Size Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x19 0

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x19 "Screen Size" "Screen Size": Dimension d'écran du produit (plage: de 0 à 255, unité : pouce)

Nak En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x19 "ERR" "ERR" : Un code indiquant l'erreur survenue.Contrôle Activer/Désactiver ISI

Fonction La fonction image sur image (ISI) d'un appareil peut être activée ou désactivée à l'aide d'un ordinateur.

Disponible seulement sur les modèles dotés de la fonction ISI.

Le mode ne peut pas être commandé si Video Wall a la valeur On.

Cette fonction n'est pas disponible en mode MagicInfo.

Visualisation de l'état activer/désactiver ISI (Get the PIP ON / OFF Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x3C 0

Réglage de l'activation/désactivation ISI (Set the PIP ON / OFF) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x3C 1 "PIP" "PIP": Un code utilisé pour activer ou désactiver le mode ISI d'un appareil 1: ISI ACTIVÉ (PIP ON) 0: ISI DÉSACTIVÉ (PIP OFF)

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x3C "PIP" "PIP": Un code utilisé pour activer ou désactiver le mode ISI d'un appareil

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x3C "PIP" "ERR" : Un code indiquant l'erreur survenue. Contrôle du réglage automatique (PC et BNC seulement)

Fonction Règle automatiquement l'écran du système PC à l'aide d'un PC.

Visualisation de l'état du réglage automatique (Get Auto Adjustment Status) Aucune

Réglage du réglage automatique (Set Auto Adjustment) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x3D 1 "Auto Adjustment" "Auto Adjustment" : 0x00 (en tout temps)

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x3D "ERR" "ERR" : Un code indiquant l'erreur survenue.Contrôle du mode vidéomosaïque

Fonction Le mode Video Wall peut être activé sur un produit à l'aide d'un ordinateur. Ce contrôle n'est offert que sur un produit dont le mode Video Wall est activé.

Visualisation du mode vidéomosaïque (Get Video Wall Mode) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x5C 0

Réglage du mode vidéomosaïque (Set Video Wall Mode) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5C 1 "Video Wall Mode" "Video Wall Mode": Un code utilisé pour activer la fonction Video Wall sur un appareil 1: Full 0: Natural

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5C "Video Wall Mode" "Video Wall Mode": Un code utilisé pour activer la fonction Video Wall sur un appareil

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x5C "ERR" "ERR" : Un code indiquant l'erreur survenue. Verrouillage de sécurité

Fonction Il est possible d'utiliser un ordinateur pour activer ou désactiver la fonction Safety Lock sur un produit. Ce contrôle est disponible peu importe que la mise sous tension soit activée ou non.

Visualisation de l'état du verrouillage de sécurité (Get Input Source Status) En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x5D 0

Activation ou désactivation du verrouillage de sécurité (Set Safety Lock Enable / Disable) En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x5D 1 "Safety Lock" "Safety Lock": Code de verrouillage de sécurité à régler sur un appareil. 1: ACTIVER 0: DÉSACTIVER

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme

contrôle 0xAA 0xFF 3 'A' 0x5D "Safety Lock" "Safety Lock": Code de verrouillage de sécurité à régler sur un appareil.

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme

contrôle 0xAA 0xFF 3 'N' 0x5D "ERR" "ERR" : Un code indiquant l'erreur survenue.Activation du mode vidéomosaïque

Fonction L'ordinateur personnel active/désactive le mode vidéomosaïque de l'appareil.

Obtenir l'état Activé/Désactivé du mode vidéomosaïque En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x84 0

Régler le mode vidéomosaïque sur Activé/Désactivé En-tête Commande ID Longueur des données Données Somme de contrôle 0xAA 0x84 1 V.Wall_On

V.Wall_On: Code du mode vidéomosaïque à définir sur l'appareil 1: Mode vidéomosaïque ACTIVÉ 0: Mode vidéomosaïque DÉSACTIVÉ

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'A' 0x84 V.Wall_

V.Wall_On : voir plus haut

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x84 ERR "ERR" : Un code indiquant l'erreur survenue. Contrôle utilisateur du mode vidéomosaïque

Fonction L'ordinateur personnel active/désactive la fonction Vidéomosaïque de l'appareil.

Obtenir l'état du mode vidéomosaïque En-tête Commande ID Longueur des données Somme de contrôle 0xAA 0x89 0

Régler le mode vidéomosaïque En-tête Commande ID Longueur des données Val1 Val2 Somme de contrôle 0xAA 0x89 2 Wall_Div Wall_SNo Wall_Div: Code du Séparateur de vidéomosaïque défini sur l'appareilModèle de vidéomosaïque 10x10

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A N/ACode du Numéro de produit défini sur l'appareil Modèle de vidéomosaïque 10x10: ( 1 ~ 100) Dénir le nombre Données 1 0x01 2 0x02

Accusé de réception (Ack) En-tête Commande ID Longueur des données Accusé de réception/ acc. réc. négatif (Ack/Nak) r-CMD Val1 Val2 Somme de contrôle 0xAA 0xFF 4 'A' 0x89 Wall_Div Wall_SNo

Nak En-tête Commande ID Longueur des données Accusé de réception/acc. réc. négatif (Ack/Nak) r-CMD Val1 Somme de contrôle 0xAA 0xFF 3 'N' 0x89 ERR "ERR" : Un code indiquant l'erreur survenue.Connexion et utilisation d'un périphérique source Avant la connexion Points à vérier avant la connexion

Avant la connexion à un périphérique source, lisez le manuel de l'utilisateur qui accompagne ce périphérique. Le nombre et les emplacements des ports sur les périphériques sources peuvent varier d'un appareil à l'autre.

Évitez de brancher le câble d'alimentation tant que les connexions ne sont pas terminées. Le branchement du câble d'alimentation durant une connexion peut endommager l'appareil.

Connectez les ports du son correctement: gauche = blanc et droit = rouge.

Vérifiez les types de ports à l'arrière de l'appareil que vous souhaitez connecter. Connexion à un PC

Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation.

Un PC peut être connecté à l'appareil de différentes manières. Sélectionnez une méthode de connexion qui convient à votre PC.

Les pièces de connexion peuvent varier selon les produits. Connexion à l'aide d'un câble D-SUB (type analogique) RGB IN

RGB / DVI / HDMI / AV / COMPONENT

/ AUDIO INConnexion à l'aide d'un câble DVI (type numérique) DVI IN / MAGICINFO IN

RGB / DVI / HDMI / AV / COMPONENT

/ AUDIO IN Connexion à l'aide d'un câble HDMI-DVI

Lorsque vous connectez un PC au produit au moyen d'un câble HDMI-DVI, définissez l'option Entrer le nom sur DVI PC pour accéder au contenu vidéo et audio stocké sur le PC. HDMI IN

RGB / DVI / HDMI / AV / COMPONENT

/ AUDIO INConnexion à l'aide d'un câble HDMI HDMI INConnexion à un périphérique vidéo

Évitez de brancher le câble d'alimentation avant de brancher tous les autres câbles. Assurez-vous de connecter un périphérique source avant de brancher le câble d'alimentation.

Vous pouvez connecter un périphérique vidéo à l'appareil à l'aide d'un câble.

Les pièces de connexion peuvent varier selon les produits.

Appuyez sur le bouton SOURCE de la télécommande pour changer de source. Connexion à l'aide d'un câble AV

/ AUDIO IN Connexion à l'aide du câble composant

/ AUDIO INConnexion à l'aide d'un câble HDMI-DVI

La fonction audio ne sera pas activée si l'appareil est connecté à un périphérique vidéo par un câble HDMI-DVI. Pour résoudre cette situation, connectez aussi un câble audio dans les ports audio de l'appareil et du périphérique vidéo. Lorsque vous connectez un périphérique vidéo au produit à l'aide d'un câble HDMI-DVI, définissez l'option Entrer le nom sur AppareilsDVI pour accéder au contenu vidéo et audio stocké sur le périphérique vidéo.

Les résolutions prises en charge sont les suivantes: 1080p (50/60Hz), 720p (50/60Hz), 480p et 576p. HDMI IN

RGB / DVI / HDMI / AV / COMPONENT

/ AUDIO IN Connexion à l'aide d'un câble HDMI Utilisation d'un câble HDMI ou d'un câble HDMI à DVI (jusqu'à 1080p)

Pour obtenir une meilleure qualité d'image et de son, connectez un périphérique numérique à l'aide d'un câble HDMI.

Un câble HDMI est compatible avec les signaux vidéo et audio numériques et ne requiert pas de câble audio.

Pour connecter le produit à un périphérique numérique qui ne prend pas en charge la sortie HDMI, utilisez un câble HDMI-DVI et des câbles audio.

L'image ou le son peuvent alors s'avérer défaillants si un périphérique utilisant une ancienne version du mode HDMI est connecté à l'appareil. En présence de tels problèmes, informez-vous auprès du fabricant du périphérique au sujet de la version HDMI et demandez une mise à niveau si elle est périmée.

Assurez-vous d'utiliser un câble HDMI d'une épaisseur de 14 mm ou moins.

Assurez-vous aussi d'acquérir un câble HDMI homologué. Autrement, l'affichage peut faire défaut ou une erreur de connexion peut survenir.

Un câble HDMI haute vitesse ou doté d'Ethernet est recommandé. Cet appareil ne prend pas en charge la fonction Ethernet via HDMI. HDMI INConnexion à un système audio

Les pièces de connexion peuvent varier selon les produits. AUDIO OUT Branchement de l'antenne

Les pièces de connexion peuvent varier selon les produits.

Lorsque l'appareil est mis sous tension pour la première fois, les paramètres de base sont configurés automatiquement. Veillez à ce que les fils à l'intérieur du câble de l'antenne ne soient pas pliés. ANT INConnexion du câble LAN

Les pièces de connexion peuvent varier selon les produits. RJ45

Utilisez un câble Cat7 (de type *STP) pour la connexion. *paire torsadée blindéeConnexion du boîtier du réseau (vendu séparément)

Pour plus d'information sur la façon de connecter un boîtier de réseau, reportez-vous au guide d'utilisation accompagnant le boîtier à l'achat. MagicInfo Pour utiliser MagicInfo, un boîtier de réseau (vendu séparément) doit être connecté à l'appareil.

Pour modifier les paramètres de MagicInfo, lancez MagicinfoSetupWizard depuis le bureau.

Pour plus d'informations sur l'utilisation de MagicInfo, reportez-vous au DVD fourni avec le boîtier de réseau.

L'information de cette section peut être modifiée sans préavis pour des raisons d'amélioration de la qualité.

Si un problème survient suite à l'installation d'un système d'exploitation différent de celui fourni avec le boîtier de réseau, à la restauration de la version précédente du système d'exploitation, ou à l'installation d'un logiciel incompatible avec le système d'exploitation fourni, vous ne pourrez pas bénéficier de l'assistance technique et toute visite d'un technicien de service vous sera facturée. Vous ne pourrez pas non plus vous prévaloir d'un échange de produit ou d'un remboursement. MagicInfo Setup Wizard - v.1.12Select Application - step 1MagicInfo Pro (LAN, WAN based version)MagicInfo-i Premium (Web-based version)Select Later< Back(B) Next(N) > Finish Cancel Activation du mode MagicInfo

Une fois le boîtier de réseau (vendu séparément) installé et connecté à l'appareil, mettez ce dernier sous tension.

Appuyez sur le bouton SOURCE de la télécommande, puis sélectionnez MagicInfo.

La connexion du boîtier réseau au port DVI IN / MAGICINFO IN sur le produit entraînera la modification de Source de DVI en MagicInfo.

Sélectionnez l'application par défaut que vous souhaitez lancer au démarrage de MagicInfo.MagicInfo Setup Wizard - v.1.12 Select TCP/IP - step 2 Obtain an IP address automatically Use the following IP address: IP address: Subnet mask: Default gateway:

Sélectionnez la langue. (La langue par défaut est English.) MagicInfo Setup Wizard - v.1.12 Select Screen Type - step 4 Landscape Portrait < Back(B) Next(N) > Finish Cancel

Sélectionnez un mode d'affichage. MagicInfo Setup Wizard - v.1.12 Setup Information

Vérifiez à nouveau les réglages que vous venez d'effectuer.

Si l'icône d'exécution ne s'affiche pas, cliquez deux fois sur l'icône MagicInfo depuis le bureau. L'icône apparaîtra dans la partie inférieure droite de l'écran.Modication de la source d'entrée Source SOURCE → Source Source HDMI

Composantes PC DVI USBPour accéder aux options, maintenez enfoncé le bouton Enter.

L'image affichée peut varier selon le modèle. Source vous permet de sélectionner parmi une variété de sources et de modifier les noms des périphériques. Vous pouvez afficher l'écran d'un périphérique connecté à l'appareil. Depuis la liste des sources, sélectionnez une source pour afficher l'écran correspondant.

La source d'entrée peut aussi être modifiée à l'aide du bouton SOURCE de la télécommande.

L'affichage de l'écran peut s'avérer défaillant si la source sélectionnée ne correspond pas au périphérique.

Pour obtenir plus d'informations sur les périphériques source connectés, appuyez sur le bouton TOOLS dans la page Source. Entrer le nom SOURCE → Source → TOOLS → Entrer le nom → ENTER E Il arrive que l'écran ne s'affiche pas correctement, à moins que le nom d'un périphérique source soit spécifié dans Entrer le nom. En outre, il est préférable de renommer le périphérique source dans Entrer le nom pour obtenir une qualité d'image optimale.

La liste peut inclure les périphériques source suivants. Les périphériques Source énumérés diffèrent en fonction de la source sélectionnée. PC / Décodeur câble / Décodeur satellite / Décodeur PVR / Jeu / Blu-ray / DVD / Magnétoscope / Récepteur AV / Caméscope / DVI PC / AppareilsDVI / TV / TV IP / HD DVD / DMA

Les paramètres disponibles dans le menu Image dépendent de la source actuelle et des paramètres définis dans Entrer le nom.

Lors de la connexion d'un PC à un borne HDMI, vous devez mettre l'appareil en mode PC sous Entrer le nom. Dans les autres cas, réglez Entrer le nom sur PériphériquesAV.

Lorsque vous connectez un ordinateur au port HDMI IN avec un câble HDMI, vous devez passer le produit en mode PC sous Entrer le nom.

Lorsque vous connectez un ordinateur au port HDMI IN avec un câble HDMI-DVI, vous devez passer le produit en mode DVI PC sous Entrer le nom.

Lorsque vous connectez un périphériqueAV au port HDMI IN avec un câble HDMI-DVI, vous devez passer le produit en mode AppareilsDVI sous Entrer le nom. Information SOURCE → Source → TOOLS → Information → ENTER E Permet d'obtenir des informations détaillées sur l'appareil externe choisi.Utilisation du contrôle multiécran Installation/Désinstallation du contrôle multiécran Installation de l'appareil

L'installation du contrôle multiécran peut être affectée par les caractéristiques de la carte vidéo, de la carte mère et du réseau.

Cliquez sur le programme d'installation MDC Unified.

Sélectionnez une langue pour l'installation. Cliquez ensuite sur OK.

Lorsque l'écran "Welcome to the InstallShield Wizard for MDC_Unified" apparaît, cliquez sur "Next".

Dans la fenêtre "License Agreement" affichée, sélectionnez "I accept the terms in the license agreement" et cliquez sur "Next".

Dans la fenêtre "Customer Information" affichée, remplissez tous les champs d'information, puis cliquez sur "Next".

Dans la fenêtre "Destination Folder" affichée, vérifiez le chemin d'accès du répertoire où installer le programme puis cliquez sur "Next".

Si le chemin d'accès n'est pas précisé, le programme sera installé dans le répertoire par défaut.

Dans la fenêtre "Ready to Install the Program" affichée, vérifiez le chemin d'accès au répertoire d'installation du programme et cliquez sur "Install".

La progression de l'installation sera affichée.

Cliquez sur "Finish" dans la fenêtre "InstallShield Wizard Complete" affichée.

Sélectionnez "Launch MDC Unified" et cliquez sur "Finish" pour lancer le programme de contrôle multiécran.

L'icône de raccourci MDC Unified sera créée sur le bureau suite à l'installation.

L'icône d'exécution du contrôle multiécran peut ne pas s'afficher, tout dépendant du système PC ou des caractéristiques de l'appareil.

Appuyez sur F5 si l'icône d'exécution n'apparaît pas. Désinstallation

Sélectionnez Paramètres > Panneau de configuration dans le menu Démarrer, puis cliquez deux fois sur Ajout/Suppression de programmes.

Sélectionnez MDC Unified depuis la liste et cliquez sur Modifier/Supprimer. "MDC" (Multiple Display Control) est une application qui vous permet de commander aisément et simultanément plusieurs périphériques d'affichage à partir d'un ordinateur. Pour obtenir des détails sur la manière d'utiliser le programme MDC, reportez-vous à l'Aide après avoir installé le programme. Vous pouvez télécharger le programmeMDC sur le site Web.Connexion à MDC Utilisation de MDC via RS-232C (normes de transmission de données série) Vous devez brancher un câble série RS-232C aux ports série de l'ordinateur et du moniteur.

RS232C IN RS232C OUT

Monitor 1 Monitor 2 ComputerUtilisation de MDC via Ethernet Entrez l'IP du périphérique d'affichage principal et connectez le périphérique à l'ordinateur. Il est possible de connecter les périphériques d'affichage à l'aide d'un câble LAN. Connexion à l'aide d'un câble LAN direct

Plusieurs produits peuvent être branchés à l'aide du port RJ45 situé sur le produit et des ports LAN du HUB. RJ45 HUB Monitor 1 Monitor 2 ComputerConnexion à l'aide d'un câble LAN de connexion

Il est possible de brancher plusieurs appareils au moyen de la prise RS232C IN / OUT de l'appareil. Monitor 1 Monitor 2 Computer RS232C OUTRJ45Fonctionnalités de l'accueil

Pour utiliser la fonction Lecteur, définissez Lire avec sur MagicInfo dans Système. Lisez de nombreux contenus, tels que des chaînes avec programmes, modèles ou fichiers attribués. Lisez des canaux ou du contenu à l'aide de l'une des méthodes suivantes.

Chaîne réseau: Lit du contenu à l'aide du serveur.

Pour exécuter Chaîne réseau, vérifiez que le produit est connecté au serveur.

Chaîne locale: Lit du contenu figurant dans la mémoire interne ou externe. Lecteur HOME → Lecteur →ENTER E Lecteur Play various contents sych as scheduled channels, templates or files.Clone ProductImage ModeParamètres IDMinuterie mise st/htVidéomosaïqueMessage défilantÉtat du réseauAutres paramètres Horaire Template

L'image affichée peut varier selon le modèle. Cette fonction est fournie dans Support tech. → Aller à l’accueil. Accessible via le bouton HOME de la télécommande.Approbation d'un périphérique connecté depuis le serveur

Définissez MagicInfo Mode sur MagicInfo dans Paramètres serveur réseau. Approuvez et utilisez le serveur MagicInfo maintenant.

Configurez d'abord les Paramètres réseau du serveur avant approbation du périphérique.

Accédez au serveur que vous avez affecté à votre périphérique.

Entrez votre ID et votre mot de passe pour vous connecter.

Sélectionnez Device dans la barre de menu supérieure.

Sélectionnez MagicInfo dans les menus de gauche.

Sélectionnez Unapproved dans les sous-menus de MagicInfo.

Sélectionnez le bouton Approve pour le périphérique visé dans la liste des périphériques MagicInfo non approuvés.7 Entrez l'information requise pour approuver le périphérique.

Device Name: entrez le nom du périphérique.

Device Group: sélectionnez pour spécifier le groupe.

Location: entrez l'emplacement actuel du périphérique.

Si vous appuyez sur le bouton INFO de la télécommande pendant l'exécution d'un horaire du réseau, l'information détaillée de l'horaire s'affichera. Vérifiez que le périphérique approprié a été sélectionné en regardant l'ID du périphérique dans la vue détaillée.

Sélectionnez le menu All pour vérifier que le périphérique a été enregistré.

Une fois le périphérique approuvé par le serveur, l'horaire enregistré dans le groupe sélectionné sera téléchargé dans le périphérique. L'horaire s'exécute après le téléchargement.

Pour plus de détails sur la configuration d'un programme, reportez-vous au <guide utilisateur MagicInfo Server>.

Si un périphérique est supprimé de la liste de périphériques approuvés par le serveur, le périphérique redémarrera pour réinitialiser ses paramètres. Réglage de l'heure courante L'exécution d'un horaire peut être empêchée si l'heure du périphérique diffère de celle du serveur.

Accédez aux onglets Device → Time.

Sélectionnez votre périphérique.

Sélectionnez Clock Set et synchronisez l'heure avec celle du serveur.

Lorsque vous vous connectez au serveur pour la première fois, l'heure indiquée sur l'appareil est réglée à l'aide de l'heureUTC de la région où le serveur est installé.

Vous pouvez modifier l'heure sur l'appareil à partir du serveur, comme indiqué à l'étape3.

Mettre l'appareil hors tension, puis à nouveau sous tension restaurera le paramètre de l'heure de l'appareil à la dernière heure réglée à partir du serveur.

Pour plus de détails sur la gestion de l'heure (programmation, gestion des vacances, etc.), reportez- vous au <guide utilisateur MagicInfo Server>.Chaîne réseau Lisez du contenu, des modèles et des programmes configurés sur le serveur.

Vous pouvez voir si le serveur est connecté (approbation) dans l'écran du menu Lecteur. Pour vérifier si le serveur est connecté lorsqu'un Chaîne réseau est en cours d'exécution, appuyez sur le bouton INFO de la télécommande.

Sélectionnez Chaîne réseau dans le menu Lecteur.

Chaîne réseau s'exécute. Chaîne locale Lit du contenu, des modèles ou des programmes configurés dans la mémoire interne ou externe.

Sélectionnez Chaîne locale dans le menu Lecteur.

Le message Aucune chaîne. s'affiche si aucun canal n'a été enregistré dans Chaîne locale.

Chaîne locale s'exécute. Lecteur Appareil:Interne Contenu: Tous Trier par: Nom fich.Options1 / 2 élémentsParcourez et lisez le contenu du périphérique sélectionné.Aucune chaîne.Aucune chaîne.Chaîne réseauChaîne locale

L'image affichée peut varier selon le modèle.Fonctions disponibles sur la page Lecteur La page de la liste Lecteur fournit les fonctions suivantes.

Appareil Sélectionnez Interne ou USB pour rechercher la liste du dispositif souhaité.

Contenu Sélectionnez un type de contenu comme critère de recherche d'une liste de contenu souhaité.

Tous / Vidéo / Image / PDF / Flash / Office / Mon modèle

Trier par Spécifiez le critère de tri du contenu.

Nom fich. / Récemment lus

Options Options de menu de la page Lecteur Nom de l'option Fonctions Play Seleted Sélectionne et lit le contenu désiré. Envoyer Copie du contenu vers un autre dispositif de stockage. Supprimer Supprime le contenu désiré. Aller à Multimédia Lisez du contenu grâce à la fonctionnalité de lecture de médias. Paramètres Configure des propriétés détaillées de contenu.

Reportez-vous à la page suivante pour obtenir des détails sur la fonction Paramètres.Menu Paramètres de la page Lecteur Paramètres Paramètres Format de l'imageDurée d'affichageEffet de transitionDisposition du contenuRetirer l'appareil USB en toute sécuritéPaysageDéfinissez l'affichage du contenu en format original ou en mode plein écran.Fermer

L'image affichée peut varier selon le modèle. Format de l'image Définissez Format de l'image sur Original ou Complet.

Cette fonction n'est disponible que pour les fichiers Vidéos, Images, PDF et Office. Durée d'achage Définit la durée de chaque page d'un diaporama.

Cette fonction n'est disponible que pour les fichiers Images, PDF, Flash et Office. Eet de transition Configure les effets de transition entre les pages ou les scènes d'un diaporama ou d'un fichier vidéo.

Aucun / Fondu1 / Fondu2 / Store / Spirale / Damier / Linéaire / Escaliers / Balayage / Aléatoire

Cette fonction n'est disponible que pour les fichiers Images. Disposition du contenu Changez l'orientation du contenu de lecture en mode Paysage ou Portrait.

Si l'orientation de Disposition du contenu est Portrait, le codec vidéo de type VP8 n'est pas pris en charge. Retirer l'appareil USB en toute sécurité Retire le périphérique USB en toute sécurité Réinit. param. Restaurez toutes les valeurs sous Paramètres au paramétrage par défaut au moment de l'achat du produit.Lorsque le contenu est en cours d'exécution Visualisation de l'information détaillée du contenu en cours d'exécution Information Type:Numéro du canal:Nom canal:Version du logiciel:ID MAC:Infos:Serveur: USB: Téléchargement programmation:Chaîne réseauAucune chaîne sélectionn.Aucune chaîne sélectionn.B2B-EP-MIP-4510FF-FF-FF-FF-FF-FFAucunNon connectéNon connectéAucun horaire à télécharger

L'image affichée peut varier selon le modèle. Appuyez sur le bouton INFO de la télécommande.

Type: Type de canal en cours de lecture

Ne s'applique que pendant la lecture Chaîne réseau / Chaîne locale.

Numéro du canal: Nombre affecté au canal en cours de lecture

Ne s'applique que pendant la lecture Chaîne réseau / Chaîne locale.

Nom canal: Nom du canal en cours de lecture

Ne s'applique que pendant la lecture Chaîne réseau / Chaîne locale.

Version du logiciel: affiche la version logicielle d'un périphérique.

ID MAC: affiche le numéro d'identification d'origine d'un périphérique.

Infos: paramètres de balise attribués à un périphérique depuis le serveur

Serveur: affiche le statut de connexion (Branché, Déconnecté ou Pas d'approbation) du serveur.

USB: affiche le statut de connexion d'un périphérique USB.

Téléchargement programmation: affiche la progression du téléchargement d'un programme réseau depuis le serveur.Modification des paramètres du contenu en cours d'exécution Musique Liste d'écoute Image Mode Son Mode Répéter

L'image affichée peut varier selon le modèle. Appuyez sur le bouton TOOLS de la télécommande pendant la lecture du contenu pour configurer des paramètres tels que Image Mode et Son Mode.

Liste d'écoute Affiche une liste des éléments de contenu en cours de lecture.

Musique Définit la musique de fond pour le contenu en cours de lecture.

Image Mode Personnalisation des paramètres de l'écran en fonction du contenu en lecture

Magasins / Bureau et école / Terminus et station / Vidéomosaïque / Calibré

Son Mode Personnalisation des paramètres audio en fonction du contenu en lecture

Standard / Musique / Cinéma / Voix claire / Amplifier

Répéter Définissez le mode de répétition.

Une fois / TousFormats de chiers compatibles avec Lecteur

Les systèmes de fichiers pris en charge intègrent FAT32 et NTFS.

Les fichiers dont la résolution verticale et horizontale est supérieure à la résolution maximale ne peuvent pas être affichés. Vérifiez la résolution verticale et horizontale du fichier.

Vérifiez les types et versions de Codec vidéo et audio qui sont pris en charge.

Vérifiez les versions de fichiers qui sont prises en charge.

Prise en charge de Flash jusqu'à 10.1

Prise en charge de PowerPoint jusqu'à 97 – 2007

Seul le dernier périphérique USB connecté est reconnu. Horaire réseau multitrame Restrictions relatives à la lecture

Deux fichiers vidéos (Vidéos) au maximum peuvent être lus simultanément.

Seul un fichier vidéo peut être lu à la fois en mode de lecture portrait.

Vous ne pouvez pas lire plus d'un fichier Flash.

Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, seul un type de fichier est pris en charge à la fois.

Les fichiers LFD (.lfd) ne sont pas pris en charge. Restrictions relatives à la sortie son

Vous ne pouvez pas utiliser plus d'une sortie son.

Priorité de lecture: Fichier Flash> musique de fond réseau > musique de fond locale > fichier vidéo dans la fenêtre principale sélectionnée par l'utilisateur

Musique de fond réseau: Les paramètres peuvent être configurés à l'étape 1 lors de la création d'un horaire de serveur.

Musique de fond locale: Les paramètres de musique de fond peuvent être configurés à l'aide des outils affichés après avoir appuyé sur le bouton TOOLS lors de la lecture Lecteur.

Fenêtre principale sélectionnée par l'utilisateur: Les paramètres de la fenêtre principale peuvent être configurés à l'étape 2 lors de la création d'un horaire de serveur. Fichiers de modèle et fichiers LFD (.lfd) Restrictions

Assurez-vous qu'un dossier distribué (contenu/programmes) existe dans la mémoire Interne / USB . Restrictions relatives à la lecture

Vous pouvez lire jusqu'à deux fichiers vidéo (Vidéos).

Vous ne pouvez pas lire plus d'un fichier Flash.

Pour les fichiers Office (fichiers PPT et Word) et les fichiers PDF, seul un type de fichier est pris en charge à la fois.

Vous ne pouvez pas lire plusieurs vidéos (Vidéos) simultanément sur un écran unique d'une vidéomosaïque. Restrictions relatives à la sortie son

Vous ne pouvez pas utiliser plus d'une sortie son.

Priorité de lecture: Fichier Flash> musique de fond réseau > musique de fond locale > fichier vidéo dans la fenêtre principale sélectionnée par l'utilisateurContenu Extension de chier Contenant Codec vidéo Résolution Vitesse de transmission (ips) Débit binaire (Mbps) Codec audio *.avi *.mkv *.asf *.wmv *.mp4 *.mov *.3gp *.vro *.mpg *.mpeg *.ts *.tp *.trp *.v *.vob *.svi *.m2ts *.mts *.divx AVI MKV ASF MP4 3GP VRO VOB

La vidéo 3D n'est pas prise en charge.

Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci-dessus ne sont pas pris en charge.

La lecture de contenus vidéo dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.

S'il y a une erreur dans le contenu ou le conteneur, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement.

Certains types d'appareil audio ou d'appareil photo numérique USB ne sont pas compatibles avec ce téléviseur.

Prend en charge jusqu'à H.264, Niveau 4.1

H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD ne sont pas pris en charge.

Pour tous les codecs vidéo sauf MVC, VP8, VP6 :

GMC2 ou version ultérieuren'est pas pris en charge.

Ne prend en charge que la spécification BD MVC.

Certains codecs (MVC, VP8 et MJPEG) ne seront pas pris en charge dans les situations suivantes: la lecture successive de différents types de fichiers, la lecture de fichiers LFD ou la lecture de fichiers en mode portrait.

La lecture de contenus audio dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.

S'il y a une erreur dans le contenu ou le conteneur, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement.

Certains types d'appareil audio ou d'appareil photo numérique USB ne sont pas compatibles avec ce téléviseur.

Prise en charge maximale: WMA10Pro avec les canaux allant jusqu'à5.1. Le format audio sans perte WMA n'est pas pris en charge.

QCELP et AMR NB/WB ne sont pas pris en charge.

Format de fichier image compatible : Jpeg

Résolution maximale prise en charge : 15360 x

Effets d'image pris en charge : 9effets (Fondu1, Fondu2, Store, Spirale, Damier, Linéaire, Escaliers, Balayage, Aléatoire)Flash Power Point PDF

Compatible avec Flash 10.1

Format de fichier compatible : SWF

Résolution recommandée: 960 x 540

Attention Impossible de garantir des performances comparables à celles de Flash Player sur un système d'exploitation Windows Optimisation requise lors de la création de contenu

Format de fichier compatible : FLV

Vidéo Codec : H.264 BP Résolution: 1920 x 1080

Audio Codec : H.264 BP

Attention Format de fichier F4V non pris en charge Screen Video n'est pas pris en charge

Formats de fichier de document compatibles

Fonctions non prises en charge

Formes 3D (affichage restitué en 2D)

En-têtes et pieds de page (certains sous- éléments ne sont pas pris en charge)

Alignement Erreur d'alignement de groupe possible

Office2007 SmartArt n'est pas entièrement pris en charge; 97sous-éléments sur115 sont pris en charge.

Caractères à demi-chasse

Espacement des lettres

Texte vertical Certains sous-éléments ne sont pas pris en charge.

Annotations et documents

Formats de fichier de document compatibles

Fonctions non prises en charge

Le contenu comportant moins de 1 pixel n'est pas pris en charge en raison d'un problème de dégradation de la performance.

Image masquée, contenu d'image regroupé non pris en charge.

Contenu avec texte avec rotation, non pris en charge.

Effets d'ombre 3D non pris en charge.

Certains caractères ne sont pas pris en charge (Les caractères spéciaux sont peut-être corrompus)WORD Fichiers de modèle LFD

Formats de fichier de document compatibles

Fonctions non prises en charge

Effet d'arrière-plan de page

Alignement Erreur d'alignement de groupe possible

Formes 3D (affichage restitué en 2D)

Office2007 SmartArt n'est pas entièrement pris en charge; 97sous-éléments sur115 sont pris en charge.

Caractères à demi-chasse

Espacement des lettres

Texte vertical Certains sous-éléments ne sont pas pris en charge.

Annotations et documents

Création/modification/lecture ne sont disponibles que dans Template.

Pris en charge dans Chaîne réseau et Chaîne locale

Formats de fichier de document compatibles

Extension : .lfdFormats de chiers compatibles avec Vidéomosaïque

Pour plus de détails, reportez-vous au <guide utilisateur MagicInfo Server>. Vidéo Image

La vidéo 3D n'est pas prise en charge.

Les contenus dont la résolution est supérieure à la résolution indiquée dans le tableau ci-dessus ne sont pas pris en charge.

La lecture de contenus vidéo dont la vitesse de transmission ou la fréquence d'images est supérieure à la valeur indiquée dans le tableau ci-dessus risque d'être hachée.

S'il y a une erreur dans le contenu ou le conteneur, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement.

Certains types d'appareil audio ou d'appareil photo numérique USB ne sont pas compatibles avec ce téléviseur.

Prend en charge jusqu'à H.264, Niveau 4.1

H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD ne sont pas pris en charge.

Pour tous les codecs vidéo sauf MVC, VP8, VP6 :

GMC2 ou version ultérieuren'est pas pris en charge.

Ne prend en charge que la spécification BD MVC.

Il se peut que certains codecs ne soient pas pris charge dans le mode de lecture portrait.

Format de fichier image compatible : Jpeg, png, bmp

Résolution maximale prise en charge : 15360 x 8640

Une image de résolution plus élevée peut prendre plus de temps à s'afficher à l'écran.Restrictions

Seul un fichier vidéo (Vidéos) par client peut être lu.

Différents fichiers de contenu peuvent être affichés sur les écrans d'une vidéomosaïque. Deux fichiers vidéo (Vidéos) ne peuvent pas être lus sur l'écran unique d'une vidéomosaïque. Disponible Disponible Non disponibleHoraire HOME → Horaire → ENTER E 12:00 am12:30 am01:00 am01:30 am02:00 am02:30 am03:00 am03:30 am04:00 am04:30 am05:00 am05:30 amAjoutez contenu pour créer une émission sur la chaîne.Configurez la durée d'affichage de chaque élément de contenu.Config. une heure de début et de fin pour l'émission.Temps de lecture [CH1]Chnnel 1 [CH2]Chnnel 2 [CH3]Chnnel 3OptionsType : Local Appareil : InterneProgrammez votre contenu sur chaîne locale ou modifiez chaînes existantes. Horaire + Ajout émission Programmez contenu sur la chaîne 2.Programmez contenu sur la chaîne 3. Fonctions disponibles sur la page Horaire La page Horaire fournit les fonctions suivantes.

Local: Ajoute ou modifie des programmes.

Réseau: Affiche le programme réseau configuré sur le serveur.

Affiche le nom d'un dispositif de stockage connecté.

Cette option ne s'active que si Type est défini sur Local dans Appareil.

Options Options de menu de la page Horaire Nom de l'option Fonctions Envoyer Envoie des programmes configurés à un autre dispositif de stockage. Cette fonction équivaut à la fonction "Copier" des PC. Supprimer Supprime des programmes. Paramètres Le contenu par défaut est lu sur un canal qui ne comprend pas d'informations de programme.Configuration de programmes de canal Lisez du contenu multimédia tel que des vidéos, des photos et de la musique à l'heure de votre choix.

Sélectionnez un canal à configurer.

Sélectionnez les vidéos, la musique et les photos à appliquer au programme de canal.

Définissez l'heure à laquelle lire le programme. (Heure de début ~ Heure d'arrêt)

Changez le nom du programme de canal, puis sélectionnez un dossier de destination dans lequel enregistrer le programme.

Appuyez sur le bouton Enregistrer.

Ne s'applique que si Type est défini sur Local. Modification d'un programme de canal Changez les paramètres d'un programme de canal configuré tels que le contenu, la durée et le nom de programme.

Sélectionnez un canal à modifier.

Sélectionnez les vidéos, les photos ou la musique à modifier dans le programme de canal.

Suppression de contenu: Placez le curseur sur le contenu désiré, puis appuyez sur le bouton

Rendez-vous dans la partie de la liste de contenus située complètement à droite. Cliquez sur le bouton

pour ajouter du contenu ou changer l'ordre de lecture des éléments du contenu.

Définissez l'heure à laquelle lire le programme. (Heure de début ~ Heure d'arrêt)

Changez le nom du programme de canal, puis sélectionnez un dossier de destination dans lequel enregistrer le programme.

Appuyez sur le bouton Enregistrer.

Ne s'applique que si Type est défini sur Local.Template HOME → Template → ENTER E Marché : TousDisposition : Paysage1 / 64 élémentsSélect. un modèle à personnaliser. Template

L'image affichée peut varier selon le modèle.

La fonction Template est désactivée si Vidéomosaïque est réglé sur Activer. Fonctions disponibles sur la page Template Créez un contenu unique grâce aux modèles. Il est facile de créer du contenu. Il vous suffit de modifier les images et le texte dans un modèle. Triez la liste de modèles à l'aide des critères suivants.

Sélectionnez un modèle parmi les exemples de modèles fournis. New towninterior designSustainble evolution unfolods tomorrw’s designÉcran d’arrière-plan Musique de fondSélect. dans zone modif. pour ajouter contenu ou modifier texte existant. Template AperçuAnnulerEnregistrer2 Créez un modèle en insérant du texte, de la vidéo, des photos ou des fichiersPDF selon vos choix. Saisie de texte New town interior design Sustainble evolution unfolods tomorrw’s designÉcran d’arrière-plan Musique de fondSélect. dans zone modif. pour ajouter contenu ou modifier texte existant. Template AperçuAnnulerEnregistrerModifier le texteOption de police Modier le texte Sélectionnez la fenêtre Modifier le texte pour saisir du texte. Option de police Couleur police: Spécifie la couleur de texte du message. Couleur arrière-plan: Spécifie la couleur d'arrière-plan du message. Opacité arrière-plan: Spécifie la transparence d'arrière-plan du message. Alignement :sélectionnez un mode d'alignement du message. Défiler: Spécifie la direction/vitesse de défilement du message. Réinitialiser: Réinitialise tous les paramètres de Option de police sur les valeurs par défaut. Insertion de contenu tel que des vidéos, des photos et des fichiers PDF picture1.jpgModifierOptions de durée Masquer élément Affich.Format de l'image SourdineÉlém. sélect.Sélect. pour suppr.Sélect. dans zone modif. pour ajouter contenu ou modifier texte existant. Template Fait Annuler Configuration de l'image/la musique d'arrière-plan

Écran d’arrière-planAppareil : InterneCouleur arrière-plan Blanc Fait AnnulerSélect. dans zone modif. pour ajouter contenu ou modifier texte existant. TemplateAperçu New town interior design Sustainble evolution unfolods tomorrw’s designExécution de l’aperçu du modèle. Le modèle disparaîtra dans 20secondes.

Affichez un aperçu du modèle créé à l'aide de la fonction Aperçu.

Pour enregistrer le modèle, appuyez sur le bouton Enregistrer.

Configurez Nom du modèle et Mémoire. Enregistrer Durée Nom du modèle Mémoire 23:59:59 Template1 Interne Enregistrer Annuler

Appuyez sur le bouton Enregistrer pour terminer de créer le contenu.Clone Product HOME → Clone Product → ENTER E Clone Product

L'image affichée peut varier selon le modèle. Exportez les paramètres du produit sur un périphérique USB ou chargez-les via un périphérique USB. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits. Si le périphériqueUSB ne contient aucun chier à dupliquer

Branchez le périphériqueUSB sur le portUSB. Exécutez la fonction Clone Product.

Le message Aucun fichier de réplication trouvé sur l’appareil USB. Copier les paramètres système de ce produit sur l'appareil USB? apparaît. Si le périphériqueUSB contient un chier à dupliquer

Branchez le périphériqueUSB sur le portUSB. Exécutez la fonction Clone Product.

Le message Fichier de réplication trouvé. Sélectionnez une option. apparaît. Exécutez la fonction Clone From USB ou Clone to USB.

Clone From USB: Copiez les paramètres du périphériqueUSB sur l'appareil.

Clone to USB: Copiez les paramètres de l'appareil sur le périphérique USB.

Une fois la configuration terminée, le produit est automatiquement redémarré.Paramètres ID HOME → Paramètres ID → ENTER E Paramètres ID

L'image affichée peut varier selon le modèle. Assignez un ID personnel à un appareil. Appuyez sur u/d pour sélectionner une valeur, puis appuyez sur E. ID de l'appareil Entrez le numéro de l'ID de l'appareil connecté au câble d'entrée pour la réception du signal d'entrée. (Plage: 0~224)

Entrez ce numéro à l'aide des boutons numériques de la télécommande. Câble de connexion au PC Sélectionnez une méthode de connexion au contrôle multiécran pour recevoir le signal de contrôle multiécran.

Câble RS232C communiquez avec le contrôle multiécran par le biais du câble stéréo RS232C.

Câble RJ45(LAN) communiquez avec le contrôle multiécran par le biais du câble stéréo RJ45. Dénit. auto ID appar. Cette fonction attribue automatiquement unidentifiant à l'appareil connecté via un câble RS232C.Vidéomosaïque HOME → Vidéomosaïque → ENTER E Vidéomosaïque

L'image affichée peut varier selon le modèle. Personnalise la disposition de plusieurs périphériques d'affichage connectés pour former une vidéomosaïque. Affiche aussi une partie de l'image totale ou répète la même image sur chaque périphérique connecté. Pour afficher plusieurs images, consultez l'aide du contrôle multiécran ou le guide de l'utilisateur de MagicInfo. Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo. Vidéomosaïque Vous pouvez activer ou désactiver la fonction Vidéomosaïque. Pour former une vidéomosaïque, sélectionnez Activer.

Désactiver / Activer Horizontal x Vertical Cette fonction divise automatiquement l'écran en vidéomosaïque en se basant sur la configuration de la matrice de vidéomosaïque. Entrez la matrice de vidéomosaïque. L'écran est divisé en vidéomosaïque selon la matrice configurée. Le nombre d'écrans placés en position verticale ou horizontale doit être compris entre 1 et 15.

La vidéomosaïque peut comporter un maximum de 225écrans.

L'option Horizontal x Vertical n'est activée que si la fonction Vidéomosaïque est réglée sur Activer. Position de l'écran Pour réorganiser les écrans, attribuez un numéro à chaque appareil dans la matrice à l'aide de la fonction Position de l'écran. Sélectionnez Position de l'écran pour afficher la matrice de vidéomosaïque avec les numéros affectés aux appareils composant la vidéomosaïque. Pour réorganiser les appareils, utilisez les boutons de direction de la télécommande pour déplacer un appareil vers le numéro souhaité. Appuyez sur le bouton E.

Tous les écrans: attribuer des positions à tous les écrans. Il n'est pas nécessaire de définir un mur d'images pour les écrans individuels.

Écran actuel: attribuer uniquement une position d'écran à ce premier écran.

Vous pouvez disposer un maximum de 255écrans dans Position de l'écran.

L'option Position de l'écran n'est activée que si la fonction Vidéomosaïque est réglée sur Activer.

Pour utiliser la fonction, l'option Horizontal x Vertical doit être configurée.Natwork Status HOME → Natwork Status → ENTER E Natwork Status

L'image affichée peut varier selon le modèle. Vérifiez le réseau et la connexion Internet. Format Sélectionnez le mode d'affichage des images sur la vidéomosaïque.

Plein écran: affiche les images en plein écran sans marge.

Naturel: affiche les images dans leur format d'origine, sans augmentation ni réduction de leur taille.

L'option Format n'est activée que si la fonction Vidéomosaïque est réglée sur Activer.Image Mode HOME → Image Mode → ENTER E Image Mode

L'image affichée peut varier selon le modèle. Sélectionnez un mode d'image (Image Mode) adapté à l'environnement de service de l'appareil.

Magasins Mode adapté aux centres d'achats.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Bureau et école Mode adapté aux environnements de bureau et aux écoles.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Terminus et station Mode adapté aux stations d'autobus et aux gares.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Vidéomosaïque Mode adapté aux applications d'affichage en vidéomosaïque.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Calibré dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Advanced Color Management sont appliqués.

Pour bien définir le mode Calibré, assurez-vous de configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Advanced Color Management.

Pour télécharger le programme Advanced Color Management, rendez-vous sur le site www.samsung.com/ displaysolutions.Minuterie mise st/ht HOME → Minuterie mise st/ht → ENTER E Minuterie mise st/ht

L'image affichée peut varier selon le modèle.

Vous devez régler l'horloge avant de pouvoir utiliser la fonction Minuterie mise st/ht. Progr. activ. Réglez Progr. activ. de sorte que l'appareil s'allume automatiquement à l'heure et au jour choisis. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Progr. activ.: réglez l'horloge en choisissant une option parmi les sept offertes. Assurez-vous d'abord de régler l'heure actuelle. (Progr. activ. 1 ~ Progr. activ. 7)

Configuration: sélectionnez Désactiver, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. activ. doit mettre le téléviseur sous tension.

La coche indique les jours sélectionnés.

Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite.

Volume: réglez le niveau sonore désiré. Pour modifier le volume, utilisez les touches fléchées vers la gauche et vers la droite.

Source: sélectionnez la source d'entrée de votre choix.

Antenne (lorsque le paramètre Source est réglé sur TV) : Sélectionnez Hertzien ou Câble.

Chaîne (lorsque le paramètre Source est réglé sur TV) : Permet de sélectionner la chaîne désirée.

Contenu (lorsque le paramètre Source est réglé sur Interne/USB) : À partir du périphérique USB ou de mémoire interne, sélectionnez un dossier comprenant le contenu à lire lorsque le produit est sous tension. Le contenu peut inclure de la musique, des photos ou des vidéos.

Cette fonction est disponible uniquement lorsqu'un périphériqueUSB est connecté.

Si la clé USB ne contient aucun fichier musical ou que le dossier contenant le fichier musical n'est pas sélectionné, la fonction « Minuteur » ne fonctionnera pas correctement.

En présence d'un seul fichier photo dans le périphérique USB, Diaporama n'est pas lu.

Si le nom d'un dossier est trop long, vous ne pouvez pas sélectionner ce dossier.

Un dossier est affecté à chaque périphériqueUSB que vous utilisez. Lorsque vous utilisez plusieurs clés USB d'un même type, assurez-vous que les dossiers assignés à chaque clé USB ont des noms différents.

Nous vous recommandons d'utiliser une clé USB et un lecteur multi cartes lorsque vous utilisez la fonction Progr. activ..

La fonction Progr. activ. peut ne pas fonctionner avec des périphériquesUSB dotés d'une batterie intégrée, des lecteursMP3 ou des baladeurs multimédia produits par certains fabricants car l'appareil peut mettre trop de temps à reconnaître ces périphériques.Progr. désact. Réglez l'horloge (Progr. désact.) en choisissant une option parmi les sept offertes. (Progr. désact. 1 ~ Progr. désact. 7)

Configuration: sélectionnez Désactiver, Une fois, Quotid., Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. Si vous sélectionnez Manuel, vous pouvez choisir les jours où la fonction Progr. désact. doit mettre le produit hors tension.

La coche indique les jours sélectionnés.

Heure: réglez les heures et les minutes. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et vers le bas. Pour passer d'une zone d'entrée à l'autre, utilisez les touches fléchées vers la gauche et vers la droite. Gestion des congés Le retardateur est désactivé au cours d'une période qui a été définie en tant que Vacances.

Ajouter un congé: spécifiez la période à ajouter aux vacances. Sélectionnez les dates de début et de fin des vacances que vous souhaitez ajouter à l'aide des boutons

, puis sélectionnez le bouton Enregistrer. La période sera ajoutée à la liste des vacances.

Démarrer: définissez la date de début des vacances.

Fin: définissez la date de fin des vacances.

Supprimer: supprimez les éléments sélectionnés depuis la liste de vacances.

Modifier: Sélectionnez un élément dans la liste des vacances, puis modifiez la date.

Régler la minuterie: réglez les fonctions Progr. activ. et Progr. désact. pour qu'elles ne s'activent pas pendant les jours fériés.

pour sélectionner les paramètres Progr. activ. et Progr. désact. que vous ne souhaitez pas activer.

Les fonctions Progr. activ. et Progr. désact. sélectionnées ne s'activeront pas.Message délant HOME → Message défilant → ENTER E Message défilant

L'image affichée peut varier selon le modèle. Saisissez du texte pendant la lecture d'un vidéo ou d'une image et affichez ce texte à l'écran.

Message: saisissez un message à afficher à l'écran.

Heure: réglez les options Heure de début et Heure de fin d'affichage d'un Message.

Option de police: Indiquez la police et la couleur du texte du message.

Position: sélectionnez l'orientation d'affichage d'un Message.

Défiler: Indiquez les options Direction et Vitesse pour le défilement du message.

Aperçu: Affichez l'aperçu des paramètres de légende définis. Autres paramètres HOME → Autres paramètres → ENTER E Autres paramètres

L'image affichée peut varier selon le modèle. Le menu des paramètres de l'image apparaît.Lanceur d’URL HOME → Lanceur d’URL → ENTER E Lanceur d’URL 12:00 Play various contents sych as scheduled channels, templates or files.Changer l’URL janvier 1 2014Clone ProductImage ModeParamètres IDMinuterie mise st/htVidéomosaïqueMessage défilantÉtat du réseauAutres paramètres

L'image affichée peut varier selon le modèle. Pour plus de détails sur l'utilisation de la fonction Lanceur d’URL, contactez le vendeur auquel vous avez acheté le produit.

Pour utiliser la fonction Lanceur d’URL, définissez Lire avec sur Lanceur d’URL dans Système.Réglage de l'écran Configurez les paramètres Image (Contre-jour, Nuance coul., etc.). La disposition des options du menu Image peut varier en fonction du produit. Image Mode MENU m → Image → Image Mode → ENTER E

Image Image Mode Contre-jour Contraste Luminosité Netteté Couleur Teinte (V/R) Terminus et station

L'image affichée peut varier selon le modèle. Sélectionnez un mode d'image (Image Mode) adapté à l'environnement de service de l'appareil.

MagasinsMode adapté aux centres d'achats.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Bureau et écoleMode adapté aux environnements de bureau et aux écoles.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Terminus et stationMode adapté aux stations d'autobus et aux gares.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

VidéomosaïqueMode adapté aux applications d'affichage en vidéomosaïque.

Sélectionnez Vidéo/image ou Texte selon le mode d'image.

Calibré dans ce mode, les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Advanced Color Management sont appliqués.

Pour bien définir le mode Calibré, assurez-vous de configurer les paramètres de qualité d'image, tels que la luminosité, la couleur, le gamma et l'uniformité à l'aide du programme de calibrage des couleurs Advanced Color Management.

Pour télécharger le programme Advanced Color Management, rendez-vous sur le site v3.samsunggsbn.com. Pour accéder au site Web v3.samsunggsbn.com, créez un compte et connectez-vous.Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) MENU m → Image → ENTER E

Image Image Mode Contre-jour Contraste Luminosité Netteté Couleur Teinte (V/R) Terminus et station

L'image affichée peut varier selon le modèle.Votre appareil est doté de plusieurs options pour régler la qualité de l''image. Image Mode Paramètres Image Mode Options ajustables Magasins, Bureau et école, Terminus et station, Vidéomosaïque Vidéo/image Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R) Texte Contre-jour / Contraste / Luminosité / Netteté Calibré Contre-jour ― Lorsque vous modifiez les paramètres Contre-jour, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l'OSD est ajusté en conséquence. ―Vous pouvez régler et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil. ―La réduction de la luminosité de l'image réduira aussi la consommation d'énergie.Tempér. couleurs MENU m → Image → Tempér. couleurs → ENTER E Image Tempér. couleurs 10000K

L'image affichée peut varier selon le modèle. Permet d'ajuster la température de couleur (rouge/vert/bleu). (Plage: 2800K–16000K)

Si Nuance coul. a la valeur Désactiver, Tempér. couleurs est désactivé.

Si Image Mode a la valeur Calibré, Tempér. couleurs est désactivé.Équilibrage du blanc MENU m → Image → Équilibrage du blanc → ENTER E Image Équilibrage du blanc

L'image affichée peut varier selon le modèle. 2 Points Règle la température de couleurs pour obtenir une image plus naturelle.

Décal.-R / Décal.-V / Décal.-B: Règle l'obscurité de chaque couleur (rouge, vert, bleu).

Gain-R / Gain-V / Gain-B: Règle la luminosité de chaque couleur (rouge, vert, bleu).

Réinitialiser : Mode adapté aux applications d'affichage en vidéomosaïque. 10 Points Règle l'équilibrage des blancs par intervalle de 10 points en ajustant la luminosité du rouge, du vert et du bleu.

Désactiver / Activer Niveau: sélectionnez l'intervalle pour procéder à l'ajustement. Rouge: réglez le niveau de rouge. Vert: réglez le niveau de vert. Bleu: réglez le niveau de bleu. Réinitialiser : Mode adapté aux applications d'affichage en vidéomosaïque.

Certains périphériques ne prennent pas cette fonction en charge.

Activé lorsque Image Mode est défini sur Bureau et école (Vidéo/image).Gamma MENU m → Image → Gamma → ENTER E Image Gamma 0

L'image affichée peut varier selon le modèle. Règle l'intensité des couleurs primaires.

Si Image Mode a la valeur Calibré, Gamma est désactivé. Valeur d’étalonnage MENU m → Image → Valeur d’étalonnage → ENTER E Image Valeur d’étalonnage

L'image affichée peut varier selon le modèle. Choisissez d'appliquer ou non aux modes Informations et Publicités les paramètres de luminosité, de couleur, de gamma et d'uniformité personnalisés à l'aide du programme de calibrage des couleurs Advanced Color Management.

Ne pas appliquer / Appliquer

Pour télécharger le programme Advanced Color Management, rendez-vous sur le site v3.samsunggsbn.com. Pour accéder au site Web v3.samsunggsbn.com, créez un compte et connectez-vous.

Si Image Mode a la valeur Calibré, Valeur d’étalonnage est désactivé.Réglages avancés MENU m → Image → Réglages avancés → ENTER E Réglages avancés Contraste dyn. Tonalité noire Ton chair Mode RVB uniqu. Espace couleur Luminosité mouvement Moyen Plus foncé

L'image affichée peut varier selon le modèle. Image Mode Paramètres Image Mode Options ajustables Magasins, Bureau et école, VidéomosaïqueVidéo/image Contraste dyn. / Tonalité noire / Ton chair / Mode RVB uniqu. / Espace couleur Texte Contraste dyn. / Tonalité noire Terminus et station Vidéo/image Contraste dyn. / Tonalité noire / Ton chair / Mode RVB uniqu. / Espace couleur / Luminosité mouvement Texte Contraste dyn. / Tonalité noire

Si Image Mode a la valeur Calibré, Réglages avancés est désactivé.Réglages avancés Contraste dyn. Tonalité noire Ton chair Mode RVB uniqu. Espace couleur Luminosité mouvement Moyen Plus foncé

L'image affichée peut varier selon le modèle. Contraste dyn. Règle le contraste de l'écran.

Désactiver / Bas / Moyen / Élevé Tonalité noire Sélectionne le niveau de noir pour régler la profondeur d'écran.

Désactiver / Sombre / Plus foncé / Le plus foncé Ton chair Accentuez les tons rose Ton chair. Mode RVB uniqu. Affiche les couleurs Rouge, Vert et Bleu pour permettre des réglages précis de la teinte et de la saturation.

Désactiver / Rouge / Vert / Bleu Espace couleur Règle la palette et la variété des couleurs (l'espace couleur) disponibles pour créer des images.

Auto / Natif / Personnalisé

Pour ajuster Couleur, Rouge, Vert, Bleu et Réinitialiser, réglez Espace couleur sur Personnalisé. Luminosité mouvement Réduit la consommation d'énergie en réduisant la luminosité de l'écran lorsque l'image est en mouvement.

L'image affichée peut varier selon le modèle. Image Mode Paramètres Image Mode Options ajustables Magasins, Bureau et école, Terminus et station, VidéomosaïqueVidéo/image Nuance coul. / Image claire numérique / Filtre bruit MPEG / Nv nr HDMI / Mode Film / Rétroéclairage dynamique Texte Nuance coul. / Nv nr HDMI / Rétroéclairage dynamique Calibré Nv nr HDMI / Rétroéclairage dynamiqueOptions d'image Nuance coul. Image claire numérique Filtre bruit MPEG Nv nr HDMI Mode Film Rétroéclairage dynamique Désactiver Désactiver Désactiver Normal Désactiver Désactiver

L'image affichée peut varier selon le modèle. Nuance coul. Si la source d'entrée est PC, DVI ou HDMI (connexion PC).

Désactiver / Froide / Standard / Chaude Si la source d'entrée est AV, Composantes, HDMI ou TV.

Si Image Mode a la valeur Calibré, Nuance coul. est désactivé.

Il est possible de modifier et sauvegarder les réglages de chaque périphérique connecté à une entrée de l'appareil. Image claire numérique Si le signal de radiodiffusion reçu par votre produit est faible, vous pouvez activer la fonction Image claire numérique pour réduire les parasites et les images fantômes susceptibles d'apparaître à l'écran.

Désactiver / Bas / Moyen / Élevé / Auto / Visualisation auto

Visualisation auto: Lors du changement des canaux analogiques, affiche la force du signal.

La réception du signal est à son maximum lorsque la barre est verte.

Lorsque le signal est faible, essayez toutes les options jusqu'à obtenir la meilleure image de l'appareil. Filtre bruit MPEG Réduit le bruit MPEG afin d'améliorer la qualité de l'image.

Désactiver / Bas / Moyen / Élevé / AutoOptions d'image Nuance coul. Image claire numérique Filtre bruit MPEG Nv nr HDMI Mode Film Rétroéclairage dynamique Désactiver Désactiver Désactiver Normal Désactiver Désactiver

L'image affichée peut varier selon le modèle. Nv nr HDMI Sélectionne le niveau de noir de l'écran pour régler la profondeur d'écran.

Disponible uniquement en modes HDMI et DVI (synchronisationAV: 480p, 576p, 720p, 1080i, 1080p). Mode Film Ce mode permet de visualiser des films. Règle l'appareil pour détecter et traiter automatiquement les signaux de film provenant de toutes les sources et règle l'image à une qualité optimale.

Disponible en modes TV, AV, Composantes (480i / 1080i), HDMI (1080i). Rétroéclairage dynamique Ajustement automatique du rétroéclairage pour obtenir le meilleur contraste à l'écran selon les conditions.

La fonction Rétroéclairage dynamique n'est pas disponible lorsque la source d'entrée est réglée sur PC, AV, Composantes ou TV et que Vidéomosaïque a la valeur Activer.Image Format MENU m → Image → Image Format → ENTER E

L'image affichée peut varier selon le modèle.Choisissez la taille et le format de l'image affichée à l'écran. Image Format ―Les options de réglage d'écran varient en fonction de la source d'entrée active.

16:9: passe l'image en mode écran large 16:9.

Zoom1: à utiliser pour un grossissement modéré. Rogne le partie supérieure et les côtés.

Zoom2: à utiliser pour un grossissement plus rapproché.

Affich. intell. 1: réduit l'image 16:9 de 50%. ―Affich. intell. 1 est activé uniquement en mode HDMI.

Affich. intell. 2: réduit l'image 16:9 de 25%. ―Affich. intell. 2 est activé uniquement en mode HDMI ou DTV.

Format large: agrandit le format de l'image de manière à occuper tout l'écran.

4:3: passe l'image en mode basique (4:3). ―N'appliquez pas le format 4:3 pendant une durée prolongée. Les bordures apparaissant sur la gauche, la droite, le haut et le bas de l'écran peuvent causer une rémanence d'image (brûlure d'écran) qui n'est pas couverte par la garantie.

Plein écran: permet d'afficher toute l'image sans rognage lors de l'entrée de signaux HDMI (720p / 1080i / 1080p) ou Composantes (1080i / 1080p).

Personnalisé: permet de modifier la résolution selon les préférences de l'utilisateur.

Format d'origine: si la source d'entrée est PC, DVI, HDMI (connexion PC), DisplayPort la vidéo s'affiche selon son format d'origine. ―Les ports disponibles peuvent différer selon le modèle.Position

Image Format Image Format Personnalisé Position Résolution Désactiver

L'image affichée peut varier selon le modèle. Ajustez la position de l'image. La fonction Position n'est disponible que si Image Format a la valeur Zoom1, Zoom2, Format large, Plein écran ou Personnalisé.

Pour utiliser la fonction Position après avoir sélectionné Zoom1, Zoom2, Format large, Plein écran ou Personnalisé, procédez comme suit.

Appuyez sur le bouton d pour sélectionner Position. Appuyez sur le bouton E.

Appuyez sur le bouton u ou d pour déplacer l'image vers le haut ou le bas.

Appuyez sur le bouton E. Zoom/Position

Image Format Image Format Personnalisé Zoom/Position Résolution Désactiver

L'image affichée peut varier selon le modèle. Ajuste le zoom et la position de l'image. Cette option est disponible lorsque la source d'entrée est définie sur HDMI (1080i / 1080p) ou Composantes (1080i / 1080p). Image Format doit être défini sur Personnalisé pour que cette option soit disponible.

Appuyez sur le bouton d pour sélectionner Zoom/Position. Appuyez sur le bouton E.

Sélectionnez Zoom ou Position. Appuyez sur le bouton E.

Appuyez sur le bouton u/d/l/r pour déplacer l'image.

Appuyez sur le bouton E.

Pour restaurer la position d'origine de l'image, sélectionnez Réinitialiser sur l'écran Zoom/Position.

L'image sera placée à sa position par défaut.Résolution Si l'image est anormale bien que la résolution de la carte vidéo soit l'une des suivantes, vous pouvez optimiser la qualité d'image en sélectionnant une résolution identique pour l'appareil et le PC à partir de ce menu. résolutions disponibles: Désactiver / 1024x768 / 1280x768 / 1360x768 / 1366x768Réglage Auto MENU m → Image → Réglage Auto → ENTER E Image Réglage Auto

Disponible en mode PC uniquement.

L'image affichée peut varier selon le modèle. Règle les valeurs ou les positions de fréquence automatiquement, y compris le réglage fin. Réglage écran PC MENU m → Image → Réglage écran PC → ENTER E Image Réglage écran PC

Disponible en mode PC uniquement.

L'image affichée peut varier selon le modèle.

Grain / Affiné Supprime ou réduit le bruit d'image. Si le bruit n'est pas éliminé grâce aux seuls réglages précis, utilisez la fonction Grain pour ajuster au mieux la fréquence (Grain), puis réutilisez les réglages précis. Une fois que le bruit a été réduit, ajustez l'image à nouveau afin qu'elle s'aligne sur le centre de l'écran.

Position Réglez la position de l'écran du PC s'il n'est pas centré ou s'il ne correspond pas à l'écran du produit. Appuyez sur le bouton

pour régler la position verticale. Appuyez sur le bouton

pour régler la position horizontale.

Rétablir l'image Rétablit l'image à ses réglages par défaut.Image Non MENU m → Image → Image Non → ENTER E Image Image Non

L'image affichée peut varier selon le modèle. Sélectionnez Image Non pour désactiver l'écran. Le volume n'est pas désactivé. Pour activer l'écran, appuyez sur n'importe quel bouton autre que le bouton de volume. Réinitial. image MENU m → Image → Réinitial. image → ENTER E Image Réinitial. image

L'image affichée peut varier selon le modèle. Rétablit le mode d'image en cours à ses réglages par défaut.Achage à l’écran ISI MENUm → Affichage à l’écran → ISI → ENTERE Achage à l’écran ISI RotationProtection de l’écranAchage du messageTransparence menuLangue menuSous-titresMoyenFrançaisDésactiver

L'image affichée peut varier selon le modèle.

Pour le son ISI, reportez-vous aux instructions Sélect. son.

Si vous mettez le produit hors tension alors que vous regardiez l'écran en mode ISI, le mode ISI reste actif même après la mise hors/sous tension.

Il est possible que l'image de la fenêtre ISI vous semble légèrement anormale lorsque vous utilisez l’écran principal pour un jeu ou le karaoké. Paramètres ISI L'image provenant de la source vidéo externe sera affichée sur l'écran principal, tandis que l'image du produit sera sur l'écran d'image secondaire PIP. Image principale Image secondaire PC AV / TV / HDMI / DVI / MagicInfo AV PC / HDMI / DVI / MagicInfo Composantes TV / HDMI / DVI / MagicInfo TV PC / Composantes / HDMI / DVI / MagicInfo HDMI, MagicInfo, DVI PC / AV / Composantes / TVISI ISI Source Antenne Chaîne Taille Position Sélect. son Activer

L'image affichée peut varier selon le modèle.

ISI (Désactiver / Activer): activez ou désactivez la fonction PIP.

Source: vous pouvez sélectionner la source de l'image secondaire.

Antenne (Hertzien / Câble) : sélectionnez Hertzien ou Câble comme source d'entrée de l'écran secondaire.

Cette option est activée si le deuxième écran est défini sur TV.

Chaîne : Sélectionnez la chaîne de l'écran secondaire.

Cette option est activée si le deuxième écran est défini sur TV.

Taille ( , , , , , , ) : sélectionnez la taille de l'image secondaire.

Position ( , , , , ) : sélectionnez la position de l'image secondaire.

En mode double ( , , , ), il est impossible de sélectionner Position.

Sélect. son (Principale / Secondaire): vous pouvez choisir d'écouter le son à partir de l'image Principale ou de l'image Secondaire.Rotation MENUm → Affichage à l’écran → Rotation → ENTERE Rotation Faire pivoter le menu Pivoter le contenu Format de l'image Paysage Paysage Plein écran

L'image affichée peut varier selon le modèle. Faire pivoter le menu Configurez l'écran de menu.

Paysage: affichez le menu à l'horizontale (par défaut).

Portrait: affichez le menu à la verticale, à droite de l'écran de l'appareil.

Uniquement disponible en mode TV, PC, DVI, HDMI, MagicInfo. Pivoter le contenu Faites pivoter l'orientation de l'écran du produit.

Paysage: affichez l'écran en mode paysage (par défaut).

Portrait: affichez l'écran en mode portrait.

Uniquement disponible en mode TV, PC, DVI, HDMI (lorsqu'un ordinateur est connecté). Format de l'image Réglez l'écran pivoté en plein écran ou selon son format d'origine.

Plein écran: afficher l'écran pivoté en plein écran.

Original: afficher l'écran pivoté au format d'affichage original.

Disponible uniquement lorsque Pivoter le contenu a la valeur Portrait.

Uniquement disponible en mode TV, PC, DVI, HDMI (lorsqu'un ordinateur est connecté).Protection de l’écran MENUm → Affichage à l’écran → Protection de l’écran → ENTERE Protection de l’écran Délai protect. auto.Protection grillage écranDésactiver

L'image affichée peut varier selon le modèle. Délai protect. auto. Si l'écran affiche une image fixe pendant une certaine période que vous déterminez, l'appareil active l'économiseur d'écran afin de prévenir la formation d'image fantômes.

Désactiver / 2heures / 4 heures / 8 heures / 10 heures Protection grillage écran Pour réduire le risque de brûlure d'écran, cette unité est équipée de la technologie de prévention contre les brûlures d'écran Protection grillage écran.Protection grillage écran déplace légèrement l'image à l'écran. Le paramètre Protection grillage écran Heure vous permet de programmer la durée entre les mouvements de l'image, en minutes. Déplac. Point Minimisez la rétention d'image en déplaçant finement les pixels à l'horizontale ou à la verticale.

Déplac. Point (Désactiver / Activer) Les options Horizontal, Vertical et Heure sont activées uniquement si la fonction Déplac. Point est réglée sur Activer.

Horizontal: règle le nombre de pixels qui se déplacent horizontalement à l'écran.

Vertical: règle le nombre de pixels qui se déplacent verticalement à l'écran.

Heure: règle l'intervalle de temps pour effectuer le déplacement horizontal ou vertical, respectivement. Paramètres Déplac. Point disponibles et paramètres optimaux. Réglages disponibles Paramètres optimaux Horizontal (pixels) 0 ~ 4 4Vertical (pixels) 0 ~ 4 4Heure (minutes) 1 min. ~ 4 min. 4 min. ― La valeur de Déplac. Point peut varier en fonction de la taille du produit (en pouces) et du mode choisi. L'affichage d'une image fixe ou d'une sortie au format 4:3 pendant une longue durée peut entraîner une rétention d'image. Il ne s'agit pas d'un défaut du produit. ― Si Image Format a la valeur Plein écran, Déplac. Point est désactivé.Protection grillage écran Déplac. Point Minuterie Achage immédiat Bords gris Désactiver Désactiver

L'image affichée peut varier selon le modèle. Minuterie Vous pouvez définir le programmateur de Protection grillage écran. La fonction Protection grillage écran s'arrête automatiquement lorsque la durée indiquée est écoulée. Minuterie Désactiver Répéter: affichez, à des intervalles de temps précis (Durée), le modèle de prévention d'image rémanente défini dans le Mode. Intervalle: affichez le modèle de prévention d'image rémanente défini dans le Mode pour une durée indiquée (de Heure de début à Heure de fin).

Les options Mode, Période, Heure, Heure de début et Heure de fin sont activées uniquement si la fonction Minuterie est réglée sur Répéter ou Intervalle.

Mode: sélectionnez le modèle de protection d'écran à afficher.

Pixel: les pixels à l'écran alternent en noir de façon continue.

Barre de défilement: une barre verticale se déplace de gauche à droite.

Écran en fondu: l'intégralité de l'écran devient plus claire, puis plus sombre.

Les modèles Barre de défilement et Écran en fondu n'apparaissent qu'une seule fois, quelle que soit la durée de répétition ou l'heure indiquée.

Période: spécifiez l'intervalle d'activation de la fonction Protection grillage écran.

L'option est activée lorsque Répéter est sélectionné pour Minuterie.

Heure: spécifiez la durée d'activation de la fonction Protection grillage écran.

Activé lorsque Minuterie est réglé sur Répéter et Mode sur Pixel.

Heure de début: réglez l'heure de début pour activer la fonction de protection d'écran.

L'option est activée lorsque Intervalle est sélectionné pour Minuterie.

Heure de fin: réglez l'heure de fin pour désactiver la fonction de protection d'écran.

L'option est activée lorsque Intervalle est sélectionné pour Minuterie.Protection grillage écran Déplac. Point Minuterie Achage immédiat Bords gris Désactiver Désactiver

L'image affichée peut varier selon le modèle. Affichage immédiat Sélectionnez l'économiseur d'écran devant s'afficher immédiatement.

Désactiver / Pixel / Barre de défilement / Écran en fondu Bords gris Lorsque le format d'affichage de l'écran est réglé sur4:3, réglez la luminosité des bandes blanches latérales pour protéger l'écran.

Désactiver / Clair / Sombre Achage du message MENUm → Affichage à l’écran → Affichage du message → ENTERE Achage du message Infos sur la source Message absence signal Message MDC Activer Activer Activer

L'image affichée peut varier selon le modèle. Infos sur la source Indiquez si vous souhaitez afficher le menu OSD source en cas de modification de la source d'entrée.

Désactiver / Activer Message absence signal Indiquez si le message « Aucun signal » doit s’afficher lorsqu’aucun signal n’est détecté.

Désactiver / Activer Message MDC Indiquez si le message MDC OSD doit s'afficher lorsque l'appareil est contrôlé par MDC.

Désactiver / ActiverTransparence menu MENU m → Affichage à l’écran → Transparence menu → ENTER E Achage à l’écran Transparence menu Moyen

L'image affichée peut varier selon le modèle. Ajustez la transparence de la zone de menu.

Élevé / Moyen / Bas Langue menu MENU m → Affichage à l’écran → Langue menu → ENTER E Achage à l’écran Langue menu Français

L'image affichée peut varier selon le modèle. Permet de régler la langue du menu.

Une modification au réglage de la langue sera appliquée seulement au menu affiché à l'écran. Elle n'affectera pas les autres fonctions de votre PC.Sous-titres MENUm → Affichage à l’écran → Sous-titres → ENTERE Sous-titres Sous-titres Mode ss-titres codés Options de sous-titrage numérique Désactiver Par défaut

L'image affichée peut varier selon le modèle. Sous-titres Vous pouvez activer ou désactiver la fonction des sous-titres. Si la fonction des sous-titres n'est pas disponible, il n'y a pas d'affichage à l'écran.

La fonction Sous-titres ne fonctionne pas avec des périphériques connectés au produit via les prises d'entrées Composantes, HDMI, DVI ou PC. Mode ss-titres codés Vous pouvez sélectionner le mode de sous-titrage souhaité.

L'option de sous-titrage disponible dépend de l'émission diffusée.

Par défaut / CC1 ~ CC4 / Texte1 ~ Texte4: la fonction Sous-titres analogique fonctionne en mode canaux analogiques ou lorsqu'un signal est fourni au produit à partir d'un périphérique externe. (Selon le signal de radiodiffusion, la fonction Sous-titres analogique fonctionne ou non sur les canaux numériques.)Sous-titres Sous-titres Mode ss-titres codés Options de sous-titrage numérique Désactiver Par défaut

L'image affichée peut varier selon le modèle. Options de sous-titrage numérique (chaînes numériques seulement) Configurez les paramètres des sous-titres, tels que la taille et la couleur. Réglez chaque option. Lorsque vous avez terminé, sélectionnez Fermer.

Taille: les options incluent Par défaut, Petits, Standard et Gros. La valeur par défaut est Standard.

Couleur police: vous pouvez modifier la couleur des lettres. Les options incluent Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. La valeur par défaut est Blanc.

Couleur arrière-plan: vous pouvez modifier la couleur de l'arrière-plan des sous-titres. Les options incluent Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. La valeur par défaut est Noir.

Opacité de la police: vous pouvez régler l'opacité du texte. Les options incluent Par défaut, Transparent, Translucide, Opaque et Clignotement.

Opacité arrière-plan: vous pouvez régler l'opacité de l'arrière-plan des sous-titres. Les options incluent Par défaut, Transparent, Translucide, Opaque et Clignotement.

Vous ne pouvez pas définir la même couleur pour les options Couleur police et Couleur arrière-plan.Réini. ach. à l’écran MENU m → Affichage à l’écran → Réini. affich. à l’écran → ENTER E Achage à l’écran Réini. ach. à l’écran

L'image affichée peut varier selon le modèle. Cette option permet de restaurer les paramètres d'usine par défaut sous Affichage à l’écran.Réglage du son Configurez les paramètres audio (Son) du produit. Son Mode MENU m → Son → Son Mode → ENTER E Son Son Mode Eet sonore Sortie audio Son de l’appel vidéo Paramètres haut-parleur Volume auto Réinitial. son Standard AV(HDMI) Source active Désactiver

L'image affichée peut varier selon le modèle. Vous pouvez sélectionner le mode son qui convient le mieux à vos préférences.

Standard: permet de sélectionner le mode sonore normal.

Musique: permet d'accentuer la musique par rapport à la voix.

Cinéma: offre le meilleur son possible pour les films.

Voix claire: permet d'accentuer la voix par rapport aux autres sons.

Amplifier: permet d'augmenter l'intensité des sons aigus pour optimiser l'écoute des malentendants.

Si Paramètres haut-parleur a la valeur Externe, Son Mode est désactivé.Eet sonore MENUm → Son → Effet sonore → ENTERE Eet sonore Virtual Surround Dialog Clarity Égaliseur Désactiver Désactiver

L'image affichée peut varier selon le modèle. Configurez votre effet sonore favori pour la sortie audio.

Si Paramètres haut-parleur a la valeur Externe, Effet sonore est désactivé.

Disponible uniquement lorsque Son Mode a la valeur Standard. Virtual Surround Cette fonction offre une qualité audio virtuelle à 5.1 canaux avec une chaîne à deux enceintes grâce à la technologie HRTF (Head Related Transfer Function).

Ne s'applique qu'aux modèles DB40D, DB48D et DB55D. Dialog Clarity Cette fonction permet d'augmenter l'intensité des dialogues par rapport à une musique de fond ou des effets sonores afin de bien les entendre.

Désactiver / Activer Égaliseur Utilisez Égaliseur pour personnaliser les paramètres audio de chaque haut-parleur.

100Hz / 300Hz / 1kHz / 3kHz / 10kHz (ajustement de la bande passante): permet de régler le niveau de fréquences de bande passante spécifiques.

Réinitialiser: permet de restaurer les paramètres par défaut de l'égaliseur.Sortie audio MENU m → Son → Sortie audio → ENTER E Son Sortie audio AV(HDMI)

L'image affichée peut varier selon le modèle. Sélectionnez la sortie audio AV(HDMI) ou PC(DVI).

AV(HDMI) / PC(DVI) Son de l’appel vidéo MENU m → Son → Son de l’appel vidéo → ENTER E Son Son de l’appel vidéo Source active

L'image affichée peut varier selon le modèle. Sélectionnez la sortie audio pour les appels vidéo.

Source active / Video CallParamètres haut-parleur MENU m → Son → Paramètres haut-parleur → ENTER E Son Paramètres haut-parleur

L'image affichée peut varier selon le modèle. Sortie du son du téléviseur En écoutant la bande sonore d'une émission ou d'un film par l'intermédiaire d'un récepteur externe, peut-être entendrez- vous un écho sonore provoqué par la différence de vitesse de décodage entre les haut-parleurs du produit et les haut-parleurs branchés à votre récepteur audio. Si tel est le cas, attribuez la valeur Externe à votre produit.

Externe / Interne / Récepteur

Lorsque vous réglez Paramètres haut-parleur sur Externe, les haut-parleurs du produit sont désactivés. Le son sera uniquement diffusé à partir des haut-parleurs externes. Lorsque Paramètres haut-parleur a la valeur Interne, les haut-parleurs du produit et les haut-parleurs externes sont activés. Les deux fonctionnent normalement.

Si vous ne recevez aucun signal vidéo, le son sera coupé dans les haut-parleurs de l'appareil ainsi que dans les haut-parleurs externes. Volume auto MENU m → Son → Volume auto → ENTER E Son Volume auto Désactiver

L'image affichée peut varier selon le modèle. Le volume peut varier selon le canal utilisé. Égalisez automatiquement le volume lorsque vous passez à un autre canal.

Désactiver / Normal / Nuit La valeur Normal égalise le volume sur chaque chaîne pour que, lorsque vous changez de chaîne, le volume reste le même. La valeur Nuit égalise et diminue le volume sur chaque canal de manière à le rendre plus silencieux. La valeur Nuit est utile la nuit, lorsque vous souhaitez maintenir un volume faible.

Pour utiliser la commande de volume d'un périphérique source connecté, réglez Volume auto sur Désactiver. La modification du volume du périphérique source connecté peut ne pas être appliquée si Volume auto a la valeur Normal ou Nuit.Réinitial. son MENU m → Son → Réinitial. son → ENTER E Son Réinitial. son

L'image affichée peut varier selon le modèle. L'image affichée peut varier selon le modèle. Restaurez tous les paramètres d'usine par défaut du son.Chaîne Configurez les paramètres Chaîne du produit.Disponible en mode TV uniquement. Prog. Auto MENU m → Chaîne → Prog. Auto → ENTER E Chaîne Prog. Auto Antenne Liste des chaînes Modier la chaîne Modif. Favoris Options audio Verrouill. Émissions Hertzien Activer

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement.Cette fonction recherche et mémorise automatiquement toutes les chaînes reçues.

L'exécution de Prog. Auto prend entre 6 et 7 minutes. Accédez au menu Prog. Auto. Appuyez sur le bouton Démarrer. Sélectionnez le signal de diffusion à rechercher.

Appuyez sur le bouton E pour lancer la fonction Prog. Auto.

Une fois la configuration des chaînes terminée, sélectionnez Fermer. Annulation de la fonction Prog. Auto

Appuyez sur le bouton Arrêter. Un message Arrêter Prog. auto? apparaît. Appuyez sur le bouton Oui.Antenne MENU m → Chaîne → Antenne → ENTER E Chaîne Antenne Hertzien

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement. Avant que votre téléviseur puisse commencer à mémoriser les chaînes disponibles, vous devez préciser le type de source de signal connectée à l'écran LED.

Hertzien / CâbleListe des chaînes MENU m → Chaîne → Liste des chaînes → ENTER E Chaîne Liste des chaînes

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement.Mémorisez ou supprimez des chaînes. Ajoutez des chaînes favorites ou renommez des chaînes analogiques. Dans Liste des chaînes, sélectionnez la chaîne désirée pour l'afficher instantanément. Pour parcourir Liste des chaînes plus rapidement, appuyez sur les boutons des chaînes. La liste des chaînes défile page par page. Chaînes aj. affiche tous les canaux ajoutés. Favoris 1 ~ Favoris 5 affiche tous les canaux favoris des 5groupes. Chaque groupe s'affiche sur un écran distinct. ― Le téléviseur affiche les groupes de favoris uniquement si vous avez ajouté des favoris à l'aide du menu Modif. Favoris. Options

AntenneSélectionnez Hertzien ou Câble comme mode de chaîne numérique.

Catégorie Les chaînes mémorisées sont classées dans les catégories Chaînes aj., Regardé récemment et Les plus visionnées. Sélectionnez la catégorie désirée.

Regardé récemment : affichez les derniers canaux regardés.

Les plus visionnées : affichez les canaux les plus souvent regardés.

Modif. FavorisPour modifier la liste de chaînes favorites, accédez à Modifier la chaîne. Icônes figurant dans la page de la liste des chaînes

: Chaînes verrouilléesModier la chaîne MENU m → Chaîne → Modifier la chaîne → ENTER E Chaîne Modier la chaîne

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement.Gérez les chaînes mémorisées sur votre télévision. Supprimez des chaînes, mémorisez à nouveau les chaînes supprimées ou renommez des chaînes analogiques. Icônes figurant dans la page de modification des chaînes

: Chaînes verrouillées Suppression/mémorisation de chaînes Suppression de chaînes Supprimez des chaînes, si nécessaire. Notez que les chaînes que vous supprimez de la catégorie Regardé récemment ou Les plus visionnées ne sont pas supprimées de manière définitive. Les chaînes sont seulement supprimées des catégories.

Sélectionnez les chaînes à supprimer. Pour annuler, effectuez une nouvelle sélection. Pour sélectionner toutes les chaînes, choisissez Options sur l'écran, puis Choisir tout dans le menu des sous-options. Vous pouvez également appuyer sur le bouton E de la télécommande pendant trois secondes pour exécuter Choisir tout / Désélectionner tout.

Une fois les chaînes sélectionnées, choisissez Supprimer sur l'écran pour les supprimer. Nouvelle mémorisation des chaînes supprimées Mémorisez à nouveau des chaînes supprimées, si nécessaire. Les chaînes supprimées apparaissent en gris dans la liste des chaînes. La fonction de mémorisation est activée uniquement pour les chaînes supprimées.

Sélectionnez Options sur l'écran. Le menu des sous-options apparaît. Sélectionnez Catégorie dans le menu des sous- options, puis sélectionnez Tous.

ns la liste des chaînes, sélectionnez celles que vous voulez mémoriser à nouveau. Pour annuler, effectuez une nouvelle sélection. Pour sélectionner toutes les chaînes, choisissez Options sur l'écran, puis Choisir tout dans le menu des sous-options. ― Vous pouvez également appuyer sur le bouton E de la télécommande pendant trois secondes pour exécuter Choisir tout / Désélectionner tout.

Une fois les chaînes sélectionnées, choisissez Ajouter sur l'écran pour mémoriser à nouveau les chaînes.Modification des chaînes mémorisées Sélectionnez Options dans la page de modification des chaînes. Cette page inclut les fonctions suivantes. Les fonctions disponibles varient selon le signal de diffusion. Nom de l'option Fonctions Choisir tout Sélectionnez toutes les chaînes dans la page Modifier la chaîne. Désélectionner tout Annulez la sélection de tous les canaux. Antenne Sélectionnez Hertzien ou Câble comme mode de chaîne numérique. Catégorie Les chaînes mémorisées sur votre télévision sont classées dans les catégories Tous, Chaînes aj., Regardé récemment et Les plus visionnées. Sélectionnez la catégorie désirée. Modif. Favoris Définissez les chaînes que vous regardez le plus souvent en tant que chaînes favorites. Renommer un canal Renommez les chaînes analogiques selon vos préférences. La longueur maximale d'un nom de chaîne est de 5 caractères. Information Permet d'afficher les informations sur le programme actuellement diffusé. Verrouillage/déverrouillage des chaînes à l'aide d'un mot de passe Verrouillez des chaînes spécifiques pour éviter que les enfants ne regardent du contenu inapproprié.

Pour définir un mot de passe, réglez Verrouill. Émissions sur Activer. Verrouillage des chaînes

Sélectionnez la chaîne souhaitée dans la page Modifier la chaîne, puis sélectionnez Verrouill. Émissions. La fenêtre de saisie du mot de passe s'affiche.

Entrez le mot de passe. La chaîne sélectionnée est verrouillée. Déverrouillage des chaînes

Sélectionnez la chaîne verrouillée dans la page Modifier la chaîne, puis sélectionnez Verrouill. Émissions Désactiver. La fenêtre de saisie du mot de passe s'affiche.

Entrez le mot de passe. La chaîne sélectionnée est déverrouillée.Modif. Favoris MENU m → Chaîne → Modif. Favoris → ENTER E Chaîne Modif. Favoris

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement. Création d'une liste de chaînes favorites Définissez les chaînes que vous regardez le plus souvent en tant que chaînes favorites. Les chaînes favorites sont signalées par un symbole dans la page Modifier la chaîne ou Liste des chaînes. Vous pouvez définir jusqu'à cinq listes de chaînes favorites. Créez une liste différente pour chaque membre de la famille. Ajout de la chaîne actuelle à une liste de chaînes favorites Ajoutez la chaîne que vous êtes en train de regarder à la liste de chaînes favorites.

Appuyez sur le bouton TOOLS pendant que vous regardez la chaîne. Le menu des sous-options apparaît. Sélectionnez Modif. Favoris dans le menu des sous-options.

Dans la zone d'invite affichée, sélectionnez la liste de chaînes favorites à laquelle ajouter la chaîne actuelle. Sélectionnez OK.

La chaîne actuelle est ajoutée à la liste de chaînes favorites sélectionnée. Sélectionnez OK. Ajout de plusieurs chaînes à une liste de chaînes favorites Ajoutez plusieurs chaînes à une liste de chaînes favorites, si nécessaire.

Sélectionnez Modif. Favoris dans Liste des chaînes.

Sélectionnez Catégorie sur l'écran pour changer de liste de chaînes favorites et choisir celle contenant les chaînes à ajouter. Chaque fois que vous sélectionnez Category, les catégories défilent dans l'ordre suivant: Chaînes aj., Les plus visionnées et Regardé récemment.

Les catégories Regardé récemment et Les plus visionnées sont activées uniquement si elles contiennent des chaînes.

Sélectionnez les chaînes souhaitées dans la liste affichée au centre de l'écran.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Sélectionnez Ajouter sur l'écran. Les chaînes sélectionnées sont regroupées dans une nouvelle liste de chaînes favorites.Achage des chaînes enregistrées dans une liste de chaînes favorites

Les listes de chaînes favorites n'apparaissent qu'une fois qu'elles ont été créées. Lorsque vous changez de chaînes à l'aide des boutons, vous accédez uniquement aux chaînes enregistrées dans les listes de chaînes favorites.

Sélectionnez Liste des chaînes dans le menu Chaîne. La liste des chaînes s'affiche.

Sélectionnez une liste de chaînes favorites comprise entre Favoris 1 et Favoris 5.

Choisissez les chaînes dans la liste sélectionnée.

Si vous sélectionnez Liste des chaînes pendant que vous regardez une chaîne favorite, la liste de chaînes favorites mise à jour apparaît. Modification des listes de chaînes favorites Sélectionnez Options dans la page de modification des listes de chaînes favorites. Les sous-options suivantes apparaissent. Nom de l'option Fonctions Copier dans Favoris Copiez les chaînes d'une liste de chaînes favorites vers une autre liste de chaînes favorites.

Cette option est disponible uniquement si vous avez sélectionné des chaînes dans une liste de chaînes favorites. Renommer les favoris Changez le nom d'une liste de chaînes favorites.

Cette option est disponible uniquement si vous avez sélectionné des chaînes dans une liste de chaînes favorites. Antenne Sélectionnez le signal Hertzien ou Câble. Modifier la chaîne Gérez les chaînes enregistrées. Information Permet d'afficher les informations sur le programme actuellement diffusé. Suppression de chaînes dans une liste de chaînes favorites Supprimez des chaînes dans une liste de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Choisissez les chaînes à supprimer dans la liste de chaînes favorites sélectionnée.

Sélectionnez Supprimer sur l'écran. Les chaînes sélectionnées sont supprimées de la liste de chaînes favorites. Modication de l'ordre des chaînes dans une liste de chaînes favorites Modifiez l'ordre des chaînes enregistrées dans une liste de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Choisissez les chaînes à réorganiser dans la liste de chaînes favorites sélectionnée.

Sélectionnez Modif. Ordre, puis changez l'ordre des chaînes sélectionnées. Pour valider le nouvel ordre des chaînes, appuyez sur le boutonE.Changement de nom d'une liste de chaînes favorites Renommez une liste de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Sélectionnez Options sur l'écran. Le menu des sous-options apparaît.

Sélectionnez Renommer les favoris dans le menu des sous-options. Une zone d'invite apparaît.

Renommez la liste de chaînes favorites dans la zone d'invite. La longueur maximale d'un nom de liste de chaînes favorites est de 20 caractères. Copie de chaînes entre plusieurs listes de chaînes favorites Copiez les chaînes d'une liste de chaînes favorites vers une ou plusieurs autres listes de chaînes favorites, si nécessaire.

Sélectionnez Changer Fav. pour changer la liste de chaînes favorites affichée à droite et choisir une nouvelle liste.

Sélectionnez les chaînes à copier depuis la liste de chaînes favorites à droite.

Sélectionnez Options sur l'écran. Le menu des sous-options apparaît.

Sélectionnez Copier dans Favoris dans le menu des sous-options. Une zone d'invite apparaît.

Sélectionnez les listes de chaînes favorites dans lesquelles copier les chaînes via la zone d'invite. Les chaînes sont enregistrées dans les listes de chaînes favorites sélectionnées.

Avant d'utiliser la fonction Copier dans Favoris, vérifiez que des chaînes ont été enregistrées dans une liste de chaînes favorites.Options audio MENU m → Chaîne → Options audio → ENTER E Chaîne Langue privilégiée Son multi-piste Français Stéréo

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement. Langue privilégiée (pour les diffusions numériques) Sélectionnez une langue à l'aide des touches fléchées vers le haut et vers le bas, puis appuyez sur E. La télédiffusion numérique assure la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée de l’émission en langues étrangères).

La langue sélectionnée doit faire partie de la liste des langues diffusées. Son multi-piste Sélectionnez une option à l'aide des touches fléchées vers le haut et vers le bas, puis appuyez sur E.

Mono: Choisissez ce réglage pour les chaînes diffusées en monophonie ou en cas de difficultés avec la réception d’un signal stéréophonique.

Stéréo: Choisissez ce réglage pour les chaînes diffusées en stéréophonie.

SAP: Choisissez ce réglage pour écouter une émission diffusée en mode SAP (Separate Audio Program), habituellement un doublage en langue étrangère.

En fonction du programme diffusé, vous pouvez l'écouter en mode Mono, Stéréo ou SAP.Verrouill. Émissions MENU m → Chaîne → Verrouill. Émissions → ENTER E

Verrouill. Émissions Verrouill. Émissions Activer Classement TV Classement lms (MPAA) Classement anglais canada Classement fr. canada Catég. américaine téléchargeable

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement. Lorsqu'elle est activée, la fonction Verrouill. Émissions peut bloquer automatiquement la programmation que vous jugez inappropriée pour vos enfants. Vous devez entrer un numéro d’identification personnel (NIP) avant de pouvoir configurer ou modifier les restrictions relatives à la fonction Verrouill. Émissions.

Cette option est disponible lorsque la source d'entrée est TV.

Le code NIP par défaut d'un nouveau produit est «0-0-0-0».

Classement TV: Vous pouvez bloquer des émissions selon leur classement. Cette fonction vous permet de contrôler les émissions que vos enfants regardent. Le classement télé affiche une grille comportant des verrous. Les catégories ci-dessous figurent à gauche. TV-Y: jeunes enfants / TV-Y7: enfants de 7ans et plus / TV-G : grand public / TV-PG : surveillance parentale recommandée / TV-14: téléspectateurs de 14ans et plus / TV-MA : Adultes

Tous : blocage de tous les classements télé. / FV : violence fictive / V : violence / S : scènes de sexe / L : langage grossier / D : dialogues à caractère sexuel

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou à l'intersection de V et TV-MA, vous bloquez ainsi tous les programmes contenant des scènes de violence ou destinés au public adulte. Les verrous sont également destinés aux groupes connexes. Par exemple, si vous cliquez sur TV-Y sous Tous, alors TV-Y7 sera également automatiquement bloqué. De même, si vous cliquez sur TV-G sous Tous, les catégories du groupe des jeunes adultes seront bloquées (TV-G, TV-PG, TV-14 et TV- MA). Les sous-catégories (D, L, S, V) fonctionnement de la même façon. Ainsi, si vous bloquez la sous-catégorie L dans TV-PG, alors les sous-catégories L dans TV-14 et TV-MA seront automatiquement bloquées.

Pour débloquer une catégorie, cliquez sur le verrou. Pour débloquer toutes les catégories d'une ligne, cliquez sur le verrou sous Tous.

Pour regarder une émission bloquée, vous devez entrer le code de sécurité lorsque requis.

Classement films (MPAA): Vous pouvez bloquer les films en fonction du classement MPAA. La Motion Picture Association of America (MPAA) a établi un système de classification qui fournit aux parents ou adultes exerçant une surveillance des renseignements sur les films convenant aux enfants. Classement films (MPAA) affiche une colonne contenant des verrous et les catégories de classement suivantes. G: Grand public (aucune restriction). / PG: Surveillance parentale recommandée. / PG-13 : supervision des parents fortement recommandée. / R : restreint. Les enfants de moins de 17ans doivent être accompagnés d’un adulte. / NC-17 : non recommandé pour les enfants de moins de 17ans. / X : Adultes seulement. / NR: non classé.

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou X pour bloquer tous les films classés X. Les catégories de classement sont également groupées de sorte que le blocage d'une catégorie entraîne automatiquement le blocage des autres catégories choisies. Par exemple, si vous bloquez la catégorie PG-13, les catégories R, NC-17 et X seront également automatiquement bloquées.• Classement anglais canada: Vous pouvez bloquer des émissions selon leur classification en anglais canadien. Classement anglais canada affiche une colonne contenant des verrous et les catégories de classement suivantes. C: Émissions destinées aux enfants de moins de 8 ans / C8+: Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. / G: Émissions grand public convenant à tous les auditoires. / PG: Surveillance parentale. / 14+: Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux enfants de moins de 14 ans / 18+: Émissions pour adultes.

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou 18+ pour bloquer toutes les émissions classées 18+. Les catégories de classement sont également groupées de sorte que le blocage d'une catégorie entraîne automatiquement le blocage des autres catégories choisies. Par exemple, si la classification G est bloquée, les classifications PG, 14+ et 18+ sont automatiquement bloquées.

Pour débloquer une catégorie, cliquez sur le verrou.

Classement fr. canada : vous pouvez bloquer des émissions selon leur classement français canadien. Classement fr. canada affiche une colonne contenant des verrous et les catégories de classement suivantes. G : grand public / 8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. /13 ans+ : émissions pouvant ne pas convenir aux enfants de moins de 13 ans / 16 ans+ : émissions pouvant ne pas convenir aux enfants de moins de 16 ans / 18 ans+ : Émissions pour adultes.

Pour bloquer certains contenus, sélectionnez un verrou, puis appuyez sur E (c'est-à-dire que vous le «fermez»). Par exemple, cliquez sur le verrou 18 ans+ pour bloquer toutes les émissions classées 18 ans+. Les catégories de classement sont également groupées de sorte que le blocage d'une catégorie entraîne automatiquement le blocage des autres catégories choisies. Par exemple, si vous bloquez la catégorie 18 ans+, les catégories 13 ans+, 16 ans+ et 18 ans+ seront également automatiquement bloquées.

Pour débloquer une catégorie, cliquez sur le verrou.

Catég. américaine téléchargeable: Il est possible d’utiliser l’information du contrôle parental en visionnant des chaînes numériques.

Si l'information n'est pas téléchargée à partir de la station de radiodiffusion, le menu Catég. américaine téléchargeable est désactivé.

L'information sur le contrôle parental est téléchargée automatiquement lorsqu'on regarde des chaînes numériques. Cela peut prendre quelques secondes.

Le menu Catég. américaine téléchargeable peut être utilisé après le téléchargement de l’information à partir de la station de télédiffusion. Cependant, selon la station émettrice, la fonction pourrait ne pas être accessible.

Les niveaux de contrôle parental diffèrent selon la station de radiodiffusion. Le nom du menu par défaut et l'option Catég. américaine téléchargeable varient selon les données téléchargées.

Même si vous réglez l’affichage à l’écran dans une autre langue, le menu Catég. américaine téléchargeable s’affiche en anglais seulement.

Le blocage d'une cote de classement entraîne automatiquement le blocage des autres catégories comportant un contenu de nature encore plus délicate.

Les catégories (par exemple : Humor Level, etc.) et les niveaux de classification (par exemple : DH, MH, H, etc.) peuvent différer selon la station de télédiffusion.Cong. des chaînes MENU m → Chaîne → Config. des chaînes → ENTER E Chaîne Cong. des chaînes

L'image affichée peut varier selon le modèle.

Disponible en mode TV uniquement. Syn. Précise (chaînes analogiques seulement)Si la réception est bonne, aucun réglage manuel n’est nécessaire; les réglages sont effectués automatiquement durant la recherche et la mémorisation. Si le signal d'une chaîne est faible ou de mauvaise qualité, effectuez un réglage manuel. Faites défiler vers la gauche ou la droite jusqu'à ce que l'image soit claire. ―Cette fonction n'est disponible qu'en mode Câble. ―Les réglages sont appliqués à la chaîne que vous écoutez présentement. ― Les canaux syntonisés mémorisés sont marqués d'un astérisque « * » à droite de leur numéro, dans la zone d'affichage des canaux. ―Pour rétablir la syntonisation de précision, sélectionnez Réinitialiser. Eacer les canaux brouillés (chaînes numériques seulement) Cette fonction permet d'éliminer les chaînes brouillées une fois la fonction Prog. Auto terminée. Cette procédure peut nécessiter jusqu'à20à30minutes. Comment arrêter la fonction Effacer les canaux brouillés

Appuyez sur le bouton E pour sélectionner Arrêter. Appuyez sur le bouton u pour sélectionner Oui. Appuyez sur le bouton E. ―Cette fonction n'est disponible qu'en mode Câble.Réseau Vous pouvez vérifier le réseau et l'état de la connexion Internet en cours. État du réseau MENUm → Réseau → État du réseau → ENTERE

00 : 12 : fb : df : 29 : 76 État du réseau Réseau sans l et connexion Internet congurés et prêts à être utilisés. Adresse MACAdresse IPMasque s.-réseauPasserelleServeur DNSVous êtes connecté à Internet. Si vous avez de la diculté à utiliser un service en ligne, veuillez contacter votre fournisseur de service Internet.Param. IP Réessayer Fermer

L'image affichée peut varier selon le modèle.Paramètres réseau MENUm → Réseau → Paramètres réseau → ENTERE Paramètres réseau Aucun câble réseau ou adaptateur Samsung Wireless LAN Adapter connecté. Veuillez brancher un câble réseau ou un adaptateur Samsung Wireless LAN Adapter. DémarrerAnnuler

L'image affichée peut varier selon le modèle. Configurez les paramètres réseau pour utiliser diverses fonctions avancées, comme la recherche sur Internet, le partage de contenu via un réseau domestique et la mise à jour des fonctions. Type de réseau

Câble / Sans filParamètres de réseau (câblé) Connexion à un réseau câblé Vous disposez de trois méthodes différentes pour connecter votre produit à votre réseau local (LAN) à l'aide d'une connexion câblée.

Vous pouvez connecter votre produit à votre réseau local en connectant le port LAN situé à l'arrière de votre produit à un modem externe à l'aide d'un câble LAN. Voir le schéma ci-dessous. RJ45 Prise de modem muralev Modem externe (ADSL / VDSL / câblodistribution) Câble de modem Câble LAN LAN

Vous pouvez connecter votre produit à votre réseau local en connectant le port LAN situé à l’arrière du produit à un routeur IP connecté, à son tour, à un modem externe. Utilisez un câble LAN pour effectuer la connexion. Voir le schéma ci-dessous. Prise de modem muraleModem externe (ADSL / VDSL / câblodistribution)Routeur IP (pourvu d'un serveur utilisant le protocole DHCP) LAN Câble de modem Câble LAN Câble LAN RJ45

En fonction de la configuration de votre réseau, il se peut que vous puissiez connecter directement le port LAN situé à l’arrière du produit à une prise réseau murale à l’aide d’un câble LAN. Voir le schéma ci-dessous. Nous attirons votre attention sur le fait que la prise murale est connectée à un modem ou routeur situé en un autre point de la maison. Prise LAN murale LAN Câble LAN RJ45 Si vous possédez un réseau dynamique, vous devez utiliser un modem ou routeur ADSL prenant en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems de ce type fournissent automatiquement l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dont votre produit a besoin pour accéder à Internet. Aucune saisie manuelle n’est donc requise. La plupart des réseaux domestiques sont de type dynamique. Certains réseaux nécessitent une adresse IP statique. Si tel est votre cas, vous devez saisir manuellement l’adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dans l’écran de configuration réseau de votre produit lors de la configuration de la connexion réseau. Pour obtenir ces données, contactez votre fournisseur d’accès Internet (FAI). Si vous disposez d’un ordinateur Windows, vous pouvez également utiliser ce dernier pour obtenir ces paramètres.

Si votre réseau nécessite une adresse IP statique, vous pouvez utiliser un modem ADSL prenant en charge le protocole DHCP.

En effet, les modems de ce type vous permettent également d’utiliser des adresses IP statiques.Configurez la connexion au réseau pour utiliser les services Internet notamment pour les mises à niveau du logiciel. Option Paramètres réseau automatique (câblé) Connectez-vous au réseau à l'aide d'un câble LAN. Vérifiez en premier lieu qu'un câble LAN est connecté. Conguration automatique

Réglez Type de réseau sur Câble dans la page Paramètres réseau.

Appuyez sur le bouton Connexion pour exécuter la fonction Paramètres réseau.

Le bouton Connexion est activé uniquement si le câble LAN est correctement connecté.

L'écran d'essai s'affiche et vérifie la connexion réseau. Une fois la connexion vérifiée, le message Connexions Internet et au réseau câblé établies. apparaît.

Si la connexion échoue, vérifiez la connexion du port LAN.

Si le processus automatique ne parvient pas à trouver les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, allez à la section suivante, Configuration réseau Option Paramètres réseau manuelle (câblé) Dans les bureaux, des adressesIP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresseIP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs. Obtention des valeurs de connexion au réseau Pour obtenir les valeurs de connexion au réseau sur la plupart des ordinateurs utilisant le système Windows, suivez les étapes ci-après.

Cliquez avec le bouton de droite sur l'icône Réseau dans le coin inférieur droit de l'écran.

Cliquez sur État dans le menu contextuel qui s'affiche.

Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet Soutien technique.

Sur la page Soutien technique, cliquez sur le bouton Détails. Les valeurs de connexion au réseau sont affichées. Conguration manuelle de la connexion réseau

Réglez Type de réseau sur Câble dans la page Paramètres réseau.

Appuyez sur le bouton Connexion pour exécuter la fonction Paramètres réseau.

Le bouton Connexion est activé uniquement si le câble LAN est correctement connecté.

L'écran d'essai s'affiche et le processus de vérification commence. Appuyez sur Arrêter. Le processus de vérification s'arrête.

Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP apparaît.

Sélectionnez le champ supérieur, appuyez sur E, puis réglez Param. IP sur Entrer manuellement. Procédez de la même manière pour chacune des zones de l'Adresse IP.

Si vous réglez Param. IP sur Entrer manuellement, Param. DNS prend automatiquement la valeur Entrer manuellement.

Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur E. L'écran d'essai s'affiche et le processus de vérification commence.

Une fois la connexion vérifiée, le message Connexions Internet et au réseau câblé établies. apparaît.Paramètres de réseau (sans l) Connexion à un réseau sans fil Pour connecter votre appareil à un réseau sans fil, vous avez besoin d'un routeur ou d'un modem sans fil et d'un adaptateur LAN sans fil Samsung (WIS10ABGN, WIS12ABGNX) qui se branche dans la prise USB à l'arrière ou sur le côté de l'appareil. Voir l’illustration ci-dessous. Prise LAN murale Routeur IP sans fil (routeur pourvu d'un serveur utilisant le protocole DHCP) Câble LAN Panneau de l'appareil Adaptateur LAN sans fil Samsung L'adaptateur LAN sans fil Samsung est vendu séparément chez nos détaillants sélectionnés, dans les boutiques en ligne ou sur le site Samsungparts.com. L'adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE 802.11a/b/g et n. Samsung recommande l'utilisation du protocole IEEE 802.11n. Lorsque vous faites jouer une vidéo par le biais d’une connexion réseau, des problèmes d'interférence pourraient survenir pendant la lecture.

Pour utiliser un réseau sans fil, vous avez besoin de l'«adaptateur LAN sans fil Samsung» (WIS10ABGN, WIS12ABGNX). L’adaptateur LAN sans fil Samsung et le câble de rallonge USB sont vendus séparément et offerts par des détaillants sélectionnés, dans les boutiques en ligne ou sur le site Samsungparts.com.

Sélectionnez un canal inutilisé pour le routeur IP sans fil. Si ce canal est utilisé par un autre appareil à proximité, il y aura des interférences et la communication échouera.

Votre appareil prend en charge seulement les systèmes de sécurité sans fil suivants: Si vous sélectionnez le mode 802.11n à haut débit (Greenfield) et si le type de chiffrement est WEP, TKIP ou TKIP AES (mixte WPS2) sur votre routeur sans fil ou routeur Internet sans fil, les produits Samsung ne prendront en charge aucune connexion qui soit conforme aux nouvelles spécifications de certification de produits sans fil.

Si votre routeur sans fil prend en charge WPS (Configuration Wi-Fi protégée), vous pouvez vous connecter au réseau à l’aide de l'option PBC (configuration par touches) ou d’un numéro d’identification personnel (NIP). WPS configurera automatiquement les clés SSID et WPA, peu importe le mode choisi.

Si votre routeur, modem ou dispositif n’est pas certifié, vous ne pourrez peut-être pas le brancher à l'appareil à l’aide de l’adaptateur LAN sans fil Samsung.

Assurez-vous que l'appareil est sous tension avant de connecter l'adaptateur LAN sans fil Samsung.

Méthodes de connexion: Vous pouvez configurer la connexion à un réseau sans fil de trois façons: Configuration automatique (à l'aide de la fonction de recherche de réseau automatique), configuration manuelle, WPS(PBC)

L'appareil pourrait ne pas reconnaître l'adaptateur LAN sans fil Samsung si celui-ci est connecté au téléviseur à l'aide d'un concentrateur USB ou d'un câble de rallonge USB autre que le câble fourni.Configuration réseau automatique (sans fil) La plupart des réseaux sans fil présentent un système de sécurité optionnel qui exige des dispositifs accédant au réseau pour transmettre un code de sécurité crypté appelé clé d'accès ou Code de sécurité. La Code de sécurité est constitué d'un mot de passe (phrase), habituellement un mot ou une série de lettres et de chiffres d'une longueur particulière que l'on vous a demandé d'entrer lors de la configuration de la sécurité de votre réseau sans fil. Si vous utilisez cette méthode de configuration de connexion réseau et disposez d'une Code de sécurité pour votre réseau sans fil, vous devrez entrer le mot de passe pendant le processus de configuration automatique ou manuelle. Conguration automatique

Réglez Type de réseau sur Sans fil dans la page Paramètres réseau.

La fonction Réseau recherche les réseaux sans fil disponibles. Une fois l'opération de recherche terminée, une liste des réseaux disponibles s'affiche.

Dans la liste des réseaux, appuyez sur le bouton ▲ ou ▼ pour sélectionner un réseau, puis appuyez deux fois sur le bouton E.

Si le routeur sans fil souhaité n'apparaît pas, sélectionnez Rafraîchir pour lancer une nouvelle recherche.

En cas d'échec de la nouvelle recherche du routeur, sélectionnez le bouton Arrêter. Le bouton Ajouter réseau apparaît. Sélectionnez Ajouter réseau pour ajouter le routeur sans fil auquel se connecter.

Si l'écran Entrez le code de sécurité. apparaît, passez à l'étape5. Si vous sélectionnez un routeur sans fil qui n'a aucune sécurité, passez à l'étape7.

Si le routeur a une sécurité, saisissez la Code de sécurité (clé de sécurité ou NIP).

Une fois la saisie terminée, utilisez le bouton fléché droit pour placer le curseur sur Suivant, puis appuyez sur E. L'écran de connexion réseau apparaît et le processus de vérification démarre.

Une connexion est établie avec le routeur, mais il est impossible d'accéder à Internet.

Une fois la connexion vérifiée, le message Réseau sans fil et connexion Internet configurés et prêts à être utilisés. apparaît. Configuration réseau manuelle (sans fil) Dans les bureaux, des adressesIP statiques peuvent être utilisées. Si tel est le cas, demandez à l'administrateur réseau l'adresseIP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs. Obtention des valeurs de connexion au réseau Pour obtenir les valeurs de connexion au réseau sur la plupart des ordinateurs utilisant le système Windows, suivez les étapes ci-après.

Cliquez avec le bouton de droite sur l'icône Réseau dans le coin inférieur droit de l'écran.

Cliquez sur État dans le menu contextuel qui s'affiche.

Dans la boîte de dialogue qui apparaît, cliquez sur l'onglet Soutien technique.

Sur la page Soutien technique, cliquez sur le bouton Détails. Les valeurs de connexion au réseau sont affichées.Conguration manuelle de la connexion réseau

Réglez Type de réseau sur Sans fil dans la page Paramètres réseau.

La fonction Réseau recherche les réseaux sans fil disponibles. Une fois l'opération de recherche terminée, une liste des réseaux disponibles s'affiche.

Dans la liste des réseaux, appuyez sur le bouton u ou d pour sélectionner un réseau, puis appuyez deux fois sur le bouton E.

Si le routeur sans fil souhaité n'apparaît pas, sélectionnez Rafraîchir pour lancer une nouvelle recherche.

En cas d'échec de la nouvelle recherche du routeur, sélectionnez le bouton Arrêter. Le bouton Ajouter réseau apparaît. Sélectionnez Ajouter réseau pour ajouter le routeur sans fil auquel se connecter.

Si l'écran Entrez le code de sécurité. apparaît, passez à l'étape5. Si vous sélectionnez un routeur sans fil qui n'a aucune sécurité, passez à l'étape7.

Si le routeur a une sécurité, saisissez la Code de sécurité (clé de sécurité ou NIP).

Une fois la saisie terminée, utilisez le bouton fléché droit pour placer le curseur sur Suivant, puis appuyez sur E. L'écran de connexion réseau apparaît et le processus de vérification démarre.

Sélectionnez Arrêter pendant les tentatives d'établissement d'une connexion réseau. Cela arrêtera la connexion.

Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP apparaît.

Sélectionnez le champ supérieur, appuyez sur E, puis réglez Param. IP sur Entrer manuellement. Procédez de la même manière pour chacune des zones de l'Adresse IP.

Si vous réglez Param. IP sur Entrer manuellement, Param. DNS prend automatiquement la valeur Entrer manuellement.

Une fois la saisie terminée, sélectionnez OK en bas de la page, puis appuyez sur E. L'écran d'essai s'affiche et le processus de vérification commence.

Une fois la connexion vérifiée, le message Réseau sans fil et connexion Internet configurés et prêts à être utilisés. apparaît. WPS(PBC) Comment configurer l'utilisation de WPS(PBC) Si votre routeur possède le bouton WPS(PBC), procédez comme suit.

Réglez Type de réseau sur Sans fil dans la page Paramètres réseau.

Sélectionnez WPS(PBC), appuyez sur E, puis appuyez à nouveau sur E.

Appuyez sur le bouton WPS(PBC) de votre routeur dans les 2minutes qui suivent. Votre produit récupère automatiquement tous les réglages réseau dont il a besoin et se connecte à votre réseau.

L'écran de connexion réseau s'affiche et le paramétrage du réseau est effectué.Wi-Fi Direct MENUm → Réseau → Wi-Fi Direct → ENTERE Connexion de l'appareil à des terminaux mobiles. Cette fonction vous permet de connecter des terminaux mobiles directement à votre appareil, sans routeur. Pour connecter votre périphérique mobile à votre produit à l'aide de la fonction Wi-Fi Direct, procédez comme suit:

Allez à l'écran Wi-Fi Direct. L'appareil commence à rechercher des terminaux.

Activez la fonction Wi-Fi Direct de votre périphérique. Sélectionnez le terminal mobile de votre choix.

PBC (Push Button Configuration): appuyez sur le bouton WPS(PBC) présent sur votre périphérique sans fil dans les 2minutes qui suivent. Votre produit récupère automatiquement tous les réglages réseau dont il a besoin et se connecte à votre réseau.

NIP: saisissez le code NIP affiché sur votre périphérique.

Pour déconnecter le périphérique, sélectionnez le périphérique sans fil connecté, puis Déconnecté. Paramètres de l’appareil multimédia MENUm → Réseau → Paramètres de l’appareil multimédia → ENTERE Autoriser les autres appareils tels que les téléphones intelligents et les tablettes sur votre réseau, à partager du contenu avec votre produit. Pour que vous puissiez utiliser cette fonction, votre périphérique mobile doit être pris en charge en Wi-Fi Direct.Paramètres serveur réseau MENUm → Réseau → Paramètres serveur réseau → ENTERE Connexion au serveur Réseau de serveurs Pour exécuter Lecteur, connectez-vous à un réseau.

Si l'option SSL est activée, le serveur est configuré pour utiliser https et le transfert de données est crypté.

Entrez l'adresse IP du serveur et le numéro de port. Utilisez 7001 comme numéro de port. (Si la connexion au serveur est impossible avec le numéro de port7001, demandez à votre administrateur de serveur le numéro de port correct et modifiez-le en conséquence.) MagicInfo Mode Sélectionnez le MagicInfo Mode approprié selon l'environnement dans lequel l'appareil est utilisé.

MagicInfo Accès serveur Choisissez le mode de connexion au réseau du serveur.

Permet. / Bloquer Mode FTP Précisez le mode de fonctionnement FTP.

Actif / Passif Nom de l'appareil MENUm → Réseau → Nom de l'appareil → ENTERE Choisissez ou saisissez un nom d'appareil. Ce nom peut être affiché sur les télécommandes réseau sur le réseau.Système Conguration MENU m → Système → Configuration → ENTER E Système Conguration Commande tactiles Heure Param. commutation auto source Commande Solution Eco Contrôle de la température

L'image affichée peut varier selon le modèle. Paramètres initiaux (Conguration) Après la première mise sous tension du produit, configurez les paramètres de base comme la langue, les canaux et l'heure. Appuyez sur le bouton

L'option Configuration initiale passe automatiquement de Source à TV.

Sélection de la langue Appuyez sur le bouton

, puis appuyez sur le bouton . Indiquez la langue de menu OSD. Faire pivoter le menuConfigurez l'orientation de la page de menu.

Paysage / Portrait Paramètres réseauConfigurez votre connexion réseau. Appuyez sur le bouton pour démarrer. Si vous ne connaissez pas les paramètres de configuration de votre réseau ou souhaiter effectuer plus tard cette opération, sélectionnez Passer. Reportez-vous au menu Réseau pour configurer ultérieurement cette connexion. Configurez votre télévis.Sélectionnez le signal de diffusion associé à l'appareil.

STB (Cable Box) / Antenne / Pas de TV (écran seulemt) Prog. AutoCette fonction recherche et configure automatiquement les signaux de diffusion associés à l'appareil.Pour configurer les paramètres ultérieurement, appuyez sur le bouton Arrêter.6 Réglage Horloge Réglez l'heure et la date, puis sélectionnez Suivant.

Lire avec Sélectionnez le mode de lecture approprié selon l'environnement dans lequel l'appareil est utilisé.

L'étape concernant les paramètres Lire avec s'affiche uniquement en cas de connexion au réseau.

Config. terminée Félicitations! La configuration est terminée et vous pouvez commencer. Pour regarder un contenu sur la télévision, sélectionnez OK.Commande tactiles MENU m → Système → Commande tactiles → ENTER E Système Commande tactiles

L'image affichée peut varier selon le modèle. Configurez les fonctions de l'écran tactile. Verrouillage menu Admin. Choisissez l'option Verrouillage menu Admin. pour afficher le menu des paramètres d'administrateur lorsque vous appuyez sur l'écran avec le doigt.

Pour utiliser la fonctionnalité Commande tactiles, attachez le kit de revêtement pour écran tactile (vendu séparément).Heure MENU m → Système → Heure → ENTER E Heure Horloge H. d'été Mise en veille Délai d’allumage Désactiver Désactiver 0 sec

L'image affichée peut varier selon le modèle. Vous pouvez configurer Réglage Horloge ou Mise en veille. Vous pouvez aussi régler l'appareil pour une mise sous ou hors tension automatique à un moment spécifié à l'aide de la fonction Minuterie. Horloge Réglez l'année, la date et l'heure. ―Appuyez sur le bouton INFO pour afficher l'heure actuelle. Mode horloge Réglez l'heure manuellement ou automatiquement. Auto: Le réglage automatique de l'heure s'effectue grâce à l'heure d'un canal numérique. ―L'antenne et le câble doivent être connectés au produit pour régler l'heure automatiquement.Manuel: Permet de régler l’heure manuellement. Réglage Horloge Sélectionnez Réglage Horloge. Sélectionnez Date ou Heure, puis appuyez sur E. Pour saisir les chiffres, appuyez sur les touches numériques ou les touches fléchées vers le haut et le bas. Pour passer d'une zone d'entrée à l'autre, utilisez la touche fléchée vers la gauche ou vers la droite. Une fois la saisie terminée, appuyez sur E. ―Disponible uniquement lorsque Mode horloge a la valeur Manuel. ― Vous pouvez régler la Date et l'Heure directement en appuyant sur les touches numériques de la télécommande. H. d'été Active ou désactive la fonction DST (Daylight Saving Time, heure d'été).

Désactiver / Activer ― Cette option est activée si le paramètre Mode horloge est réglé sur Auto.Fuseau hor. Choisissez votre fuseau horaire.

Cette fonction est disponible uniquement lorsque la fonction Mode horloge est réglée sur Auto. Fuseau horaire Si l'heure qui a été automatiquement définie ne correspond pas à l'heure réelle, réglez-la dans un intervalle compris entre -12 et +12 heures.

Fuseau horaire est disponible uniquement si Mode horloge est réglé sur Auto et que le réseau est connecté.

Si les informations sur l'heure actuelle ne peuvent pas être reçues depuis un télédiffuseur via le signal, l'heure actuelle est réglée par le biais du réseau (par exemple, si vous regardez la télévision via un câble de diffusion ou une antenne satellite).H. d'été Active ou désactive la fonction DST (Daylight Saving Time, heure d'été). Désactiver / Auto / Manuel

Date de début: Définissez la date de début de l'heure avancée.

Date de fin: Règle la date de fin de l'heure d'été.

Fuseau horaire: Sélectionnez le décalage horaire correct de votre fuseau horaire. Mise en veille Éteint automatiquement le produit après le délai choisi. (Désactiver / 30 min. / 60 min. / 90 min. / 120 min. / 150 min. / 180 min.)

Utilisez les flèches vers le haut et le bas pour choisir un délai, puis appuyez sur E. Pour annuler Mise en veille, sélectionnez Désactiver. Délai d’allumage Si vous connectez plusieurs appareils, réglez le délai de mise sous tension de chaque appareil pour éviter toute surcharge (plage comprise entre 0 et 50 secondes). Heure Horloge H. d'été Mise en veille Délai d’allumage Désactiver Désactiver 0 sec

L'image affichée peut varier selon le modèle.Si vous mettez l'écran sous tensions avec l'option Changem. srce auto Activer, alors que la dernière sélection de source vidéo n'est pas active, l'écran recherche automatiquement les différentes sources d'entrée pour la vidéo active. Param. commutation auto source Lorsque la fonction Changem. srce auto est réglée sur Activer, une vidéo active est automatiquement recherchée dans la source vidéo de l'affichage. La sélection Source primaire sera activée si la source vidéo en cours n'est pas reconnue. Si aucune source vidéo principale n'est disponible, la sélection Source secondaire sera activée. Si les sources primaire et secondaire ne sont pas reconnues, le périphérique effectue deux recherches de source active, chacune vérifiant la source primaire puis secondaire. Si les deux recherches échouent, le périphérique retournera à la première source vidéo et affichera un message indiquant l'absence de signal. Lorsque la sélection Source primaire est réglée sur Tous, l'écran effectue deux fois la recherche parmi toutes les entrées de source vidéo pour en détecter une active, puis il revient à la première source vidéo de la séquence s'il ne trouve pas de vidéo. Récup. source primaire Optez pour le rétablissement ou non de la source d'entrée principale sélectionnée lorsqu'une source d'entrée principale est connectée. ― La fonction Récup. source primaire est désactivée si Source primaire est réglé sur Tous. Source primaire Indiquez Source primaire comme source d'entrée automatique. Source secondaire Indiquez Source secondaire comme source d'entrée automatique. Param. commutation auto source MENU m → Système → Param. commutation auto source → ENTER E

L'image affichée peut varier selon le modèle.Commande MENU m → Système → Commande → ENTER E Commande Démarrage auto. Alim. du module PC Écon. d’énergie max. Contrôle de mise en veille Bouton d’alimentation Veille du réseau Désactiver Activer Auto Allumer seulement Désactiver

L'image affichée peut varier selon le modèle. Démarrage auto. Cette fonction allume automatiquement l'appareil dès qu'il est branché. Vous n'avez pas besoin d'appuyer sur le bouton d'alimentation.

Désactiver / Activer Alim. du module PC Le module PC peut être activé/désactivé indépendamment de l'affichage grand format (LFD). Mise ss tension sync Pour activer le module d'ordinateur sans mettre le LFD sous tension, sélectionnez Désactiver.

Désactiver / Activer Mise hors tens. sync Pour mettre le LFD hors tension sans désactiver le module d'ordinateur, sélectionnez Désactiver.

Désactiver / Activer Écon. d’énergie max. Met le produit hors tension afin de réduire la consommation d'énergie à la suite d'une période d'inactivité définie de l'ordinateur.

Désactiver / Activer ― Uniquement disponible en mode PC, DVI, HDMI.Contrôle de mise en veille Vous pouvez régler le mode de mise en veille de sorte qu'il s'active à la réception d'un signal d'entrée.

Auto Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté, et ce même si un périphérique source est connecté à l'appareil. Le message Aucun signal apparaît si aucun périphérique source n'est connecté.

Désactiver Le message Aucun signal apparaît si aucun signal d'entrée n'est détecté.

L'option Contrôle de mise en veille n'est activée que si la fonction Source est réglée sur PC, DVI ou HDMI.

Si le message Aucun signal s'affiche alors qu'un périphérique source est connecté, vérifiez la connexion du câble.

Si Message absence signal est réglé sur Désactiver, le message Aucun signal n'apparaît pas. Dans ce cas, réglez Message absence signal sur Activer.

Activer Le mode d'économie d'énergie s'activera si aucun signal d'entrée n'est détecté. Bouton d’alimentation Le bouton d'alimentation peut être réglé soit pour mettre l'appareil sous tension, soit pour le mettre sous/hors tension.

Allumer seulement: Réglez le bouton d'alimentation pour qu'il mette l'appareil sous tension.

Allumer/éteindre: Réglez le bouton d'alimentation pour qu'il mette l'appareil sous/hors tension. Veille du réseau Cette fonction permet de garder le réseau sous tension lorsque l'appareil est éteint.

Désactiver / Activer Commande Démarrage auto. Alim. du module PC Écon. d’énergie max. Contrôle de mise en veille Bouton d’alimentation Veille du réseau Désactiver Activer Auto Allumer seulement Désactiver

L'image affichée peut varier selon le modèle.Solution Eco MENU m → Système → Solution Eco → ENTER E Solution Eco Écon. Énergie Capteur Eco Horaire lampe de l’écran Veille abs. sign. Arrêt autom. Désactiver Désactiver Désactiver Désactiver Désactiver

L'image affichée peut varier selon le modèle. Écon. Énergie Réduisez la consommation d'énergie en ajustant la luminosité de l'écran.

Désactiver / Bas / Moyen / Élevé Capteur Eco Pour améliorer vos économies d'énergie, les réglages de l'image s'adapteront automatiquement à la lumière dans la pièce.

Désactiver / Activer ― Le réglage du paramètre Contre-jour sous Image lorsque la fonction Capteur Eco est activée désactivera l'option Désactiver. Rétroécl. min. Lorsque la fonction Capteur Eco est Activer, vous pouvez régler manuellement la luminosité d'écran minimale. Rétroécl. min. est le mode de rétroéclairage le plus sombre. Veillez à ce que le paramètre Rétroécl. min. est inférieur au paramètre Contre-jour. ― Si la fonction Capteur Eco est réglée sur Activer, la luminosité de l'écran peut changer (devenir légèrement plus sombre ou plus claire) selon l'intensité de l'éclairage ambiant. Horaire lampe de l’écran Réglez la luminosité de l'écran. Plus la valeur est proche de 100, plus l'écran sera lumineux.

Désactiver / ActiverVeille abs. sign. Économisez de l'énergie en éteignant le périphérique lorsqu'aucun signal n'est reçu d'aucune source.

Désactivé lorsque l'ordinateur est en mode d'économie d'énergie.

Le produit s'éteindra automatiquement à l'heure définie. Cette heure peut être modifiée selon les besoins. Arrêt autom. Le produit se met automatiquement hors tension si vous n'appuyez pas sur un bouton de la télécommande ou du panneau avant du produit dans le temps imparti, afin d'éviter la surchauffe.

Désactiver / 4 heures / 6 heures / 8 heures Solution Eco Écon. Énergie Capteur Eco Horaire lampe de l’écran Veille abs. sign. Arrêt autom. Désactiver Désactiver Désactiver Désactiver Désactiver

L'image affichée peut varier selon le modèle. Contrôle de la température MENU m → Système → Contrôle de la température → ENTER E Système Contrôle de la température 77

L'image affichée peut varier selon le modèle. Cette fonction détecte la température interne de l'appareil. Vous pouvez spécifier la plage de température acceptable. La température par défaut est réglée à 77

La température de service recommandée de l'appareil se trouve entre 75 et 80 C (d'après une température ambiante de 40 C).

L'écran deviendra plus sombre si la température courante excède la limite de température spécifiée. Si la température continue à augmenter, l'appareil sera mis hors tension afin de prévenir la surchauffe.Gest. périph. MENU m → Système → Gest. périph. → ENTER E Gest. périph. Réglages du clavier Réglages de souris

L'image affichée peut varier selon le modèle.Configurez les options pour les périphériques d'entrée externes connectés au produit. Réglages du clavier Configurez les paramètres ou les options de connexion de clavier pour un clavier connecté. Sélectionner clavier Choisissez le clavier que vous désirez utiliser à partir des claviers connectés disponibles. ―Un seul clavier connecté peut être utilisé. Options de clavier ―varie selon le pays. Langue du clavier Précisez la langue d'entrée du clavier. Type de clavier Précisez le type de clavier. Changer langue saisie Configurez la combinaison de touches utilisée pour changer la langue d'entrée.Réglages de souris Sélect. une souris Configurez les paramètres ou les options de connexion de souris pour les souris connectées.

Une seule des souris connectées peut être utilisée. Options souris

varie selon le pays. Bouton principal Sélectionnez le bouton de la souris qui permettra d'exécuter les fonctions de base (cliquer et entrer). Vitess pointeur Réglez la vitesse du pointeur de la souris. Gest. périph. Réglages du clavier Réglages de souris

L'image affichée peut varier selon le modèle.Lire avec MENU m → Système → Lire avec → ENTER E Système Lire avec MagicInfo

L'image affichée peut varier selon le modèle. Sélectionnez le mode Lire avec approprié selon l'environnement dans lequel l'appareil est utilisé. L'écran d'accueil peut varier selon le paramétrage.

MagicInfo / Lanceur d’URL Changer NIP MENU m → Système → Changer NIP → ENTER E Système Changer NIP

L'image affichée peut varier selon le modèle. L'écran Changer NIP apparaît alors. Choisissez 4chiffres comme codeNIP et saisissez-les dans Nouveau NIP. Saisissez à nouveau ces 4chiffres dans Confirmer NIP. Lorsque l'écran de confirmation disparaît, appuyez sur le bouton Fermer. L'appareil a mémorisé votre nouveau NIP.

Mot de passe par défaut: 0 - 0 - 0 - 0Général MENUm → Système → Général → ENTERE Général Sécurité BD Wise Anynet+ (HDMI-CEC) Connex. HDMI à chaud Vidéo sur demande DivX

L'image affichée peut varier selon le modèle. Sécurité Configurez les paramètres de sécurité pour la diffusion des chaînes. Verrouillage de sécurité Cette option définit la fonction de verrouillage de sécurité.

Désactiver / Activer Tous les menus et les boutons de l'appareil et de la télécommande, sauf le bouton LOCK de la télécommande, peuvent être verrouillés par la fonction Verrouillage de sécurité. Pour déverrouiller les menus et les boutons, appuyez sur le bouton LOCK puis entrez le mot de passe (mot de passe par défaut: 0 - 0 - 0 - 0). Verrouillage des touches Vous pouvez utiliser ce menu pour verrouiller les boutons sur le produit. Seule la télécommande permet de manipuler le produit si la fonction Verrouillage des touches est réglée sur Activer.

Désactiver / Activer Verr. lecture USB auto. Verrouillez les périphériquesUSB pour éviter qu'ils soient automatiquement détectés.

Désactiver / Activer BD Wise Fournit la qualité d'image optimale pour les produits DVD, Blu-ray et Home Cinéma de Samsung qui prennent en charge la fonction BD Wise. Lorsque la fonction BD Wise est réglée sur Activer, le mode d'image passe automatiquement en résolution optimale.

Désactiver / Activer ― Fonction disponible lorsque vous connectez des produits Samsung qui prennent en charge BD Wise via un câble HDMI relié au produit. ― La fonction BD Wise est activée uniquement lorsqu'un périphérique source doté de la fonction BD Wise est connecté.Anynet+ (HDMI-CEC) Anynet+ (HDMI-CEC) Anynet+ est une fonction qui vous permet de contrôler tous les périphériques Samsung connectés prenant en charge Anynet+ à l'aide de la télécommande de votre produit Samsung. Le système Anynet+ peut être utilisé uniquement avec les appareils Samsung dotés de la fonction Anynet+. Pour vérifier si un appareil Samsung en est pourvu, vérifiez la présence d'un logo Anynet+ sur celui-ci. ―Vous ne pouvez contrôler des périphériques Anynet+ qu'au moyen de la télécommande du produit, et non des boutons présents sur le produit. ― Il se peut que la télécommande du produit ne fonctionne pas dans certaines situations. Si tel est le cas, sélectionnez à nouveau le périphérique Anynet+. ― La fonction Anynet+ est opérationnelle lorsque le périphérique AV prenant en charge Anynet+ est en veille ou sous tension. ― Si le mode ISI est activé, Anynet+ ne fonctionne que si un périphériqueAV est branché en tant qu'écran principal. Anynet+ ne fonctionne pas si l'appareil audio vidéo est connecté en tant qu'écran secondaire. ― Anynet+ prend en charge jusqu'à 12périphériquesAV. Notez bien que vous pouvez connecter jusqu'à3appareils du même type. Menu Anynet+ Le menu Anynet+ varie selon le type et le statut des périphériques Anynet+ connectés au produit. Menu Anynet+ Description Voir ordinateur Passe du mode Anynet+ au mode PC. Liste d'appareils Affiche la liste des appareils Anynet+. (nom_périphérique) MENU Affiche le menu des menus de l'appareil connecté. Par exemple, si un lecteur DVD est connecté, le menu de disque du lecteur DVD apparaîtra. (nom_périphérique) Outils Affiche le menu des outils de l'appareil connecté. Par exemple, si un lecteur DVD est connecté, le menu des outils du lecteur DVD apparaîtra. ―En fonction de l'appareil, il est possible que ce menu soit indisponible. (nom_périphérique) Menu Titre Affiche le menu des titres du disque de l'appareil connecté. Par exemple, si un lecteur DVD est connecté, le menu des titres du film dans le lecteur DVD apparaîtra. ―En fonction de l'appareil, il est possible que ce menu soit indisponible. Général Sécurité BD Wise Anynet+ (HDMI-CEC) Connex. HDMI à chaud Vidéo sur demande DivX

L'image affichée peut varier selon le modèle.Arrêt automatique Permet de configurer un périphérique Anynet+ pour qu'il se mette automatiquement Désactiver lorsque le produit est mis hors tension.

Si la fonction Arrêt automatique est réglée sur Oui, les dispositifs externes en cours d'exécution s'éteindront en même temps que le produit.

Il est possible que cette option ne soit pas disponible selon l'appareil. Recherche d'appareil Commutation entre des périphériques Anynet+

Appuyez sur le bouton TOOLS, sélectionnez Anynet+ (HDMI-CEC), puis appuyez sur E.

Sélectionnez Liste d'appareils, puis appuyez sur le bouton E. Si le périphérique voulu est introuvable, sélectionnez Rafraîchir pour actualiser la liste.

Sélectionnez un périphérique, puis appuyez sur le bouton E. Vous pouvez passer à l'appareil sélectionné.

Le menu Liste d'appareils apparaît uniquement lorsque vous réglez Anynet+ (HDMI-CEC) sur Activer dans le menu Système.

Le passage à l'appareil sélectionné peut prendre jusqu'à2minutes. Vous ne pouvez pas annuler l'opération de commutation quand elle est en cours.

Si vous avez sélectionné un appareil Anynet+ en appuyant sur le bouton SOURCE et en sélectionnant alors sa source d'entrée, vous ne pouvez pas utiliser la fonction Anynet+.

Lorsque vous passez à un périphérique Anynet+, veillez à utiliser la Liste d'appareils. Anynet+ (HDMI-CEC) Anynet+ (HDMI-CEC) Arrêt automatique Recherche d'appareil Désactiver Non

L'image affichée peut varier selon le modèle.Dépannage pour Anynet+ Problème Solution possible Anynet+ ne fonctionne pas.

Vérifiez que le périphérique est bien un périphérique Anynet+. Le système Anynet+ prend uniquement en charge des périphériques Anynet+.

Vérifiez si le câble d'alimentation de l'appareil Anynet+ est correctement branché.

Vérifiez les branchements des câbles vidéo/audio/HDMI de l'appareil Anynet+.

Vérifiez que Anynet+ (HDMI-CEC) est réglé sur Activer dans le menu Système.

Vérifiez si la télécommande est compatible avec Anynet+.

Anynet+ ne fonctionne pas dans certains cas (configuration initiale).

Lorsque vous branchez ou retirez le câble HDMI, veillez à relancer une recherche d’appareils ou à éteindre et rallumer votre produit.

Vérifiez si la fonction Anynet+ de l'appareil Anynet a bien été activée. Je veux démarrer Anynet+.

Vérifiez que le périphérique Anynet+ est correctement connecté au produit et que Anynet+ (HDMI-CEC) est réglé sur Activer dans le menu Système.

Appuyez sur le bouton TOOLS pour afficher le menu Anynet+ et sélectionner le menu voulu. Je veux quitter Anynet+.

Sélectionnez Voir ordinateur dans le menu Anynet+.

Appuyez sur le bouton SOURCE de la télécommande et choisissez un appareil non compatible Anynet+. Le message "Déconnexion de l’appareil Anynet+ ..." apparaît à l'écran.

Vous ne pouvez pas utiliser la télécommande pendant la configuration de Anynet+ ou le passage à un mode d'affichage.

La télécommande n’est utilisable qu’au terme de la configuration d’Anynet+ ou du passage vers Anynet+. L'appareil Anynet+ ne lit pas le contenu.

Vous ne pouvez pas utiliser la fonction de lecture pendant la configuration initiale.Problème Solution possible L'appareil branché ne s'affiche pas.

Vérifiez si l'appareil prend bien en charge les fonctions Anynet+.

Vérifiez si le câble HDMI a bien été branché.

Vérifiez que Anynet+ (HDMI-CEC) est réglé sur Activer dans le menu Système.

Effectuez une nouvelle recherche d'appareils Anynet+.

Anynet+ requiert une connexion HDMI. Vérifiez que l'appareil est bien connecté à votre produit à l'aide d'un câble HDMI.

Certains câbles HDMI ne prennent pas en charge les fonctions Anynet+.

Si la connexion est interrompue en raison d'une panne de courant ou de la déconnexion du câble HDMI, répétez la recherche d'appareils.Connex. HDMI à chaud Cette fonction permet d'activer le délai de mise sous tension d'un périphérique source DVI/HDMI.

Désactiver / Activer Vidéo sur demande DivX

Affiche le code d'enregistrement autorisé pour le produit. Si vous vous connectez au siteWeb DivXⓇ et procédez à l'enregistrement avec ce code, vous pourrez télécharger le fichier d'enregistrement de vidéo à la demande. Pour plus d'informations sur la vidéo à la demande DivXⓇ, rendez-vous sur le site http://vod.divx.com. Mode Jeu En sélectionnant le mode Jeu, lorsque vous branchez une console de jeu comme PlayStation™ ou Xbox™, vous pouvez vivre une expérience de jeu plus réaliste.

Précautions et limitations du Mode Jeu Pour déconnecter la console de jeu et connecter un autre périphérique externe, réglez le Mode Jeu sur Désactiver dans le menu de configuration.

Mode Jeu n'est pas disponible lorsque la source d'entrée est réglée sur TV ou DVI. Général Sécurité BD Wise Anynet+ (HDMI-CEC) Connex. HDMI à chaud Vidéo sur demande DivX

L'image affichée peut varier selon le modèle.Réinitialiser le système MENU m → Système → Réinitialiser le système → ENTER E Système Réinitialiser le système

L'image affichée peut varier selon le modèle. Cette option retourne les réglages actuels sous Système à leurs valeurs d'usine par défaut.Support technique Mise à jour du logiciel MENU m → Support tech. → Mise à jour du logiciel → ENTER E Le menu Mise à jour du logiciel vous permet d'installer la toute dernière version du logiciel du produit.

Évitez de couper l'alimentation avant la fin de la mise à niveau. Ce dernier sera automatiquement éteint puis rallumé après la mise à niveau logicielle.

Au moment de la mise à niveau du micrologiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut. Il est recommandé de prendre en note les réglages afin de pouvoir les rétablir facilement après la mise à niveau. Mettre à jour Mettez à jour le logiciel vers la toute dernière version. Mise à jour auto Cette fonction met automatiquement à jour l'appareil lorsqu'il n'est pas utilisé.

Désactiver / Activer Contacter Samsung MENU m → Support tech. → Contacter Samsung → ENTER E Consultez cette rubrique lorsque votre appareil ne fonctionne pas correctement ou lorsque vous souhaitez mettre le logiciel à niveau. Vous y trouverez de l'information sur nos centres d'appel et sur la façon de télécharger des produits et logiciels.

Contacter Samsung et recherchez le Code du modèle et la Version du logiciel du produit.

Version actuelle: il s'agit de la version de logiciel déjà installée sur le produit.- Choisissez l'option Aller à l’accueil pour lire différents contenus depuis un périphérique de mémoire ou un réseau connecté. Lecteur Recherchez ou regardez des chaînes ou du contenu enregistré sur d'autres périphériques. Horaire Créez des programmes de contenu sur des chaînes locales ou modifiez des chaînes mémorisées. Template Pour créer un contenu, sélectionnez un modèle. Clone Product Exportez les paramètres du produit sur un périphérique USB ou chargez-les via un périphérique USB. Cette option est utile lorsque vous affectez les mêmes paramètres à plusieurs produits. Paramètres ID Assignez un ID personnel à un appareil. Appuyez sur u/d pour sélectionner une valeur, puis appuyez sur E. Aller à l’accueil Accessible via le bouton HOME de la télécommande. MENU m → Support tech. → Aller à l’accueil → ENTER E Lecteur Play various contents sych as scheduled channels, templates or files.Clone ProductImage ModeParamètres IDMinuterie mise st/htVidéomosaïqueMessage défilantÉtat du réseauAutres paramètres Horaire Template

L'image affichée peut varier selon le modèle.

Pour plus de détails sur les sous-options, consultez le chapitre «Fonctionnalités de l'accueil».Vidéomosaïque Personnalise la disposition de plusieurs périphériques d'affichage connectés pour former une vidéomosaïque. Affiche aussi une partie de l'image totale ou répète la même image sur chaque périphérique connecté. Pour afficher plusieurs images, consultez l'aide du contrôle multiécran ou le guide de l'utilisateur de MagicInfo. Il se peut que certains modèles ne prennent pas en charge la fonction MagicInfo. Natwork Status Vérifiez le réseau et la connexion Internet. Image Mode Sélectionnez un mode d'image (Image Mode) adapté à l'environnement de service de l'appareil. Minuterie mise st/ht

Vous devez régler l'horloge avant de pouvoir utiliser la fonction Minuterie mise st/ht. Réglez Progr. activ. de sorte que l'appareil s'allume automatiquement à l'heure et au jour choisis. Le produit est mis sous tension, avec la source d'entrée ou le volume indiqué. Message délant Saisissez du texte pendant la lecture d'un vidéo ou d'une image et affichez ce texte à l'écran. Autres paramètres Le menu des paramètres de l'image apparaît.Réinitial. tout MENU m → Support tech. → Réinitial. tout → ENTER E Support tech. Réinitial. tout

L'image affichée peut varier selon le modèle. Cette option retourne tous les réglages actuels d'un périphérique d'affichage à leurs valeurs d'usine par défaut.Lecture de photos, de vidéos et de musique (lecture de médias ) Lisez des photos, des vidéos ou de la musique enregistrées sur un dispositif de stockage. Lisez une variété de contenus en utilisant les méthodes suivantes.

Utilisation d'un dispositif USB: Lisez du contenu multimédia tel que des vidéos, des photos et de la musique à partir d'un dispositif USB.

Branchement d'un dispositif de stockage: Lisez du contenu multimédia enregistré sur un dispositif de stockage tel qu'un téléphone intelligent, un appareil photo, un PC ou un service d'infonuagique. À lire attentivement avant d'utiliser la lecture de contenu multimédia avec un périphérique USB Attention

Avant de connecter un périphérique USB à l'appareil, sauvegardez les fichiers pour éviter l'endommagement ou la perte de données. Samsung Electronics n'est pas responsable des dommages ou de la perte des données.

Ne déconnectez pas le périphérique USB pendant son chargement.

Si un périphérique USB est connecté au moyen d'un câble d'extension, il pourrait ne pas être détecté ou la lecture des fichiers qui y sont enregistrés pourrait échouer.

L'appareil pourrait ne pas reconnaître un dispositif USB connecté si les fichiers qu'il contient sont corrompus ou impossibles à lire. Le cas échéant, connectez le périphérique USB à l'ordinateur afin de formater celui-ci, puis assurez-vous qu'il est bien connecté.

Les périphériques USB HDD de plus de 2 To ne sont pas pris en charge. Profitez des vidéos, des photos et des morceaux de musique enregistrés sur un périphérique de stockage de masseUSB.Dispositifs compatibles avec la lecture de médias

Il est possible que le produit ne soit pas compatible avec certains téléphones intelligents, caméras numériques USB et périphériques audio.

La lecture de médias est compatible uniquement avec les dispositifs USB MSC.

Les dispositifs MSC sont des mémoires de grande capacité ne servant qu'au transport de masse. Les clés Thumb, les cartes mémoires et les clés USB sont des exemples de dispositifs MSC. (Les concentrateurs USB ne sont pas pris en charge.) Ces dispositifs MSC doivent être directement connectés à un port USB sur l'appareil.

Si plus d'un dispositif PTP (picture transfer protocol) est connecté, un seul fonctionnera à la fois.

Si plusieurs dispositifs MSC sont connectés, certains d'entre eux pourraient ne pas être détectés. Il est possible que les dispositifs USB nécessitant une grande puissance (plus de 500 mA ou 5 V) ne soient pas pris en charge.

Si un message de surcharge apparaît lorsqu'un dispositif USB est connecté ou utilisé, ce dernier pourrait ne pas être détecté ou mal fonctionner.

L'économiseur d'écran s'active si le produit reste inutilisé pendant la durée spécifiée dans Délai protect. auto..

Le mode d'économie d'énergie de certains disques durs externes pourrait se désactiver de façon automatique après avoir connecté l'appareil. Système et formats de fichiers

La lecture de médias peut ne pas fonctionner correctement avec des fichiers multimédias sans licence.

Le protocole MTP (Media Transfer Protocol) n'est pas pris en charge.

Les systèmes de fichiers pris en charge sont les suivants: FAT16, FAT32 et NTFS (lecture seulement).

La lecture de médias prend en charge le format JPEG séquentiel. Il ne prend toutefois pas en charge le format JPEG progressif.

Le délai d'affichage à l'écran est accru pour les images à haute résolution.

La résolution JPEG maximale prise en charge est de 15360 x 8640 pixels.

Si un fichier est incompatible ou corrompu, le message Format fichier non compatible. apparaît.

Un maximum de 1 000 fichiers peut être affiché dans un dossier lors du tri en mode affichage.

Si un dispositif USB contient plus de 8000 fichiers et dossiers, certains d'entre eux pourraient ne pas s'ouvrir.

Les fichiers MP3 de GDN téléchargés à partir de site payants ne peuvent pas être lus. La gestion des droits numériques (GDN) est un système de protection des droits d'auteur destiné à contrôler la distribution sécuritaire de données sur Internet, ou tout autre média numérique, ou à y enrayer la distribution illégale.Utilisation d'un dispositif USB. Branchement d’un dispositif USB

Mettez l'appareil sous tension.

Connectez une clé USB contenant des fichiers de photos, de musique ou de films au port USB du panneau arrière ou latéral de l'appareil.

La page Lecteur apparaît automatiquement lorsqu'un périphérique USB est connecté au produit.

Si un seul dispositif USB est connecté, les fichiers qui y sont sauvegardés s'afficheront automatiquement.

Pour voir le contenu sauvegardé sur un dispositif USB, branchez ce dernier à un port USB sur l'appareil. Retrait d’un dispositif USB Retrait d'un périphérique USB de la Source

Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE

Sélectionnez USB dans Source, puis appuyez sur le bouton TOOLS de la télécommande. Le menu Options s'affiche.

Sélectionnez Disconnect USB Device et attendez que le périphérique USB soit déconnecté. Le dispositif USB est déconnecté. Il est recommandé d'utiliser une unité disque dur USB munie d'un adaptateur de courant.Il est recommandé de retirer un périphérique USB en utilisant la fonction Disconnect USB Device.Lecture de contenu à partir d'un PC/appareil mobile Approbation d'une connexion de PC/appareil mobile Lisez des photos, des vidéos ou de la musique enregistrées sur un PC ou un appareil mobile. Pour lire du contenu multimédia à partir d'un PC ou d'un appareil mobile sur le produit, la connexion avec le PC ou l'appareil mobile doit être approuvée.

La fonction de lecture de médias est disponible sur les dispositifs prenant en charge DLNA DMC. La fonction DLNA DMC vous permet de rechercher du contenu multimédia et de contrôler la lecture sur un produit après y avoir connecté un ordinateur ou un périphérique mobile.

Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE

Sélectionnez Réseau dans Source. Le menu Appareil réseau s'affiche.

Sélectionnez Options à l'écran, puis Paramètres de l’appareil multimédia. La liste des périphériques connectés au produit s'affiche.

Sélectionnez un dispositif et approuvez-en la connexion. La lecture n'est possible que sur les dispositifs autorisés à se connecter.

L'envoi d'une demande de lecture de contenu multimédia à partir d'un ordinateur ou d'un périphérique mobile affiche une invite demandant si la connexion avec le produit est autorisée. Connectez les dispositifs en suivant l'invite.

Pour obtenir des détails sur la configuration d'un réseau, consultez la section Paramètres réseau.

Assurez-vous que l'appareil et l'ordinateur sont bien connectés au même sous-réseau. Toutes les adresses IP sont composées de quatres nombres séparés par des points. (P. ex. : adresse IP 111.222.333.444) S'il sont connectés au même sous-réseau, l'appareil et l'ordinateur devraient avoir la même adresse IP, à l'exception du quatrième nombre. (p.ex.: 111.222.333.***)En cas de connexion avec un réseau domestique (DLNA) Lisez du contenu enregistré sur un dispositif connecté à un réseau domestique.

Lire du contenu multimédia à l'aide d'un serveur DLNA autre que Samsung peut provoquer un problème de compatibilité.

La lecture de certains contenus multimédias partagés avec un PC ou un appareil mobile peut ne pas être possible, selon le type d'encodage ou le format de fichier du contenu. Certaines fonctions peuvent ne pas être disponibles.

Le contenu multimédia peut ne pas être lu correctement en cas de congestion du réseau. Dans ce cas, utilisez un dispositif USB.

Appuyez sur le bouton SOURCE de la télécommande. Vous pouvez aussi vous rendre sur Source via le menuOSD. SOURCE

Sélectionnez Réseau dans Source. Le menu Appareil réseau s'affiche.

Sélectionnez un dispositif connecté via le réseau domestique (DLNA). Une liste des fichiers et des dossiers partagés avec le dispositif sélectionné apparaît.

Dans la liste, sélectionnez le contenu multimédia à lire. Lisez le contenu multimédia sélectionné. Fonctions fournies sur la page de la liste des contenus multimédias SOURCE → Source → USB La page de la liste des contenus multimédias sur un dispositif de stockage fournit les fonctions suivantes.

Trier par Réorganise la liste des contenus multimédias sous le format de fichier sélectionné dans un mode d'affichage désiré.

Cette option de menu n'est pas disponible si Filtre est défini sur Tous.

Filtre Parmi le contenu Photos, Vidéos et Musique enregistré sur un dispositif de stockage, affiche les fichiers de contenu dans un format de fichier désiré uniquement.

Cette option de menu n'est pas disponible si Filtre est défini sur Tous.Options de menu fournies sur la page de la liste des contenus multimédias Nom de l'option Fonctions Photos Vidéos Musique Diaporama Démarre un diaporama.

Cette option de menu n'est pas disponible si Trier par est défini sur Dossier.

Encodage Sélectionnez une langue d'encodage si le titre du contenu multimédia est corrompu.

Renommer la liste Renomme une liste de lecture.

Supprimer la liste de lecture Supprime une liste de lecture.

Ajouter à la liste de lecture Ajoute des fichiers à une liste de lecture ou crée une nouvelle liste de lecture.

Lire sélection Sélectionne et lit le contenu voulu à partir de la liste de contenus multimédias. c c c Envoyer Envoie du contenu multimédia à un autre dispositif de stockage. Cette fonction équivaut à la fonction "Copier" des PC. c c c Index Sélectionne un index pour localiser facilement du contenu multimédia si un dispositif de stockage contient beaucoup de contenus multimédias.

Les index fournis incluent des dates et des caractères alphanumériques.

Cette option de menu n'est pas disponible si Trier par est défini sur Dossier. c c cBoutons et fonctions disponibles pendant la lecture de photos Un appui sur le bouton E ou TOOLS affiche les boutons suivants. Le bouton RETURN fait disparaître les boutons.

Pause / Lire Démarre ou arrête un diaporama. Grâce à un diaporama, il est possible de lire toutes les photos d'un dossier.

Précédent / Suivant Affiche la photo précédente ou suivante.

Paramètres Nom de l'option Fonctions Paramètres de diaporama Vitesse: Change la vitesse du diaporama. Effets: Applique des effets de transition entre les photos. Pivoter Fait pivoter les photos. Zoom Effectue un zoom avant sur les photos jusqu'à 4fois. Image Mode Change le Image Mode. Musique de fond Lit de la musique de fond lors de l'affichage des photos.

Assurez-vous qu'un fichier de musique est enregistré sur le même dispositif.

Le mini-lecteur s'affiche pendant la lecture de la musique de fond (Musique de fond). Avec le mini-lecteur, vous pouvez mettre en pause la musique en cours de lecture ou passer à une autre musique. Son Mode Change le Son Mode.

Cette option de menu n'est disponible que si la musique de fond (Musique de fond) est en cours de lecture. Sélectionner les haut- parleurs Vous permet de sélectionner un haut-parleur de sortie de la musique de fond (Musique de fond).

Cette option de menu n'est disponible que si la musique de fond (Musique de fond) est en cours de lecture. Envoyer Envoie des photos ouvertes à un autre dispositif de stockage. Cette fonction équivaut à la fonction "Copier" des PC. Information Affiche des informations sur un fichier.

Il suffit d'appuyer sur la touche INFO lorsque le nom d'un appareil est sélectionné pour afficher de l'information au sujet de ce dernier.

Il suffit d'appuyer sur la touche INFO lorsqu'un fichier est sélectionné pour afficher de l'information au sujet de ce dernier.Boutons et fonctions disponibles pendant la lecture de vidéos Un appui sur le bouton E ou TOOLS affiche les boutons suivants. Le bouton RETURN fait disparaître les boutons.

Pause / Lire Met sur pause ou lit une vidéo. Les fonctions suivantes sont disponibles dans le mode pause. Le son n'est pas audible dans le mode pause.

Rembobinage / Avance rapide Effectue un retour arrière ou une avance rapide d'une vidéo. Accélère jusqu'à trois fois la lecture. Pour redéfinir la vitesse de lecture sur la vitesse d'origine, sélectionnez

Précédent / Suivant Pour lire la vidéo précédente, sélectionnez

deux fois. Le fait de sélectionner

une fois lit la vidéo en cours à partir du début. Pour lire la vidéo suivante, sélectionnez

Paramètres Nom de l'option Fonctions Sélectionner la scène Vignettes: permet de sélectionner une scène et de lire la vidéo depuis cette scène.

Vignettes n'est pas disponible si 1) la miniature de la vidéo n'est pas encore extraite, 2) la vidéo présente uniquement un contenu audio ou 3) la durée de lecture de la vidéo est inférieure à 60secondes. Titres de chapitres: permet de sélectionner et de lire une autre vidéo dans le même dossier. Barre de temps: vous pouvez utiliser les boutons l et r pour balayer le fichier par intervalles de 10secondes ou saisir une durée spécifique pour accéder à ce stade de la vidéo. Répéter Configure le Répéter. Répéter un: Lit en boucle la vidéo en cours. Répét. tout: Lit en boucle toutes les vidéos d'un dossier. Pivoter Fait pivoter une image. Image Format Change la taille d'écran (Image Format). Les tailles d'écran prises en charge varient selon l'image. Image Mode Change le Image Mode. Son Mode Change le Son Mode. Sélectionner les haut- parleurs Sélectionnez un haut-parleur pour la diffusion du son du produit. Langage audio Lit une vidéo dans une langue souhaitée. Cette fonction ne s'active que si un fichier de diffusion en continu prenant en charge plusieurs formats audio est en cours de lecture. Information Affiche des informations sur un fichier.Boutons et fonctions disponibles pendant la lecture de musique Un appui sur le bouton E ou TOOLS affiche les boutons suivants. Le bouton RETURN fait disparaître les boutons.

Pause / Lire Lit ou met en pause la musique.

Rembobinage / Avance rapide Effectue un retour arrière ou une avance rapide de la musique. Accélère jusqu'à trois fois la lecture. Pour lire le fichier de musique précédent, sélectionnez

Précédent / Suivant Pour lire le fichier de musique précédent, sélectionnez

deux fois. Sélectionner

une fois lit la musique en cours à partir du début. Pour lire le fichier de musique suivant, sélectionnez

Répéter Configure le mode Répéter. Répéter un lit en boucle le fichier de musique en cours. Répét. tout lit en boucle tous les fichiers d'un dossier.

Lecture aléatoire Active ou désactive le mode de lecture aléatoire.

Sélectionner les haut-parleurs Sélectionnez un haut-parleur pour la diffusion du son du produit.

Son Mode Change le Son Mode.Sous-titres et formats de chiers pris en charge pour la lecture de médias Subtitle Externe Interne

Texte minuté MPEG-4 Contenant: MP4 Résolutions d'images prises en charge Extension de chier Type Résolution *.jpg, *.jpeg JPEG 15360 x 8640 *.png PNG 1920 x 1080 *.bmp BMP 1920 x 1080 *.mpo MPO 15360 x 8640Fichiers audio pris en charge Extension de chier Type Codec Commentaires *.mp3 MPEG Format MP3 *.m4a, *.mpa, *.aac, *.3ga MPEG4 AAC *.flac FLAC FLAC La fonction Seek (parcourir) n'est pas prise en charge. Prend en charge jusqu'à deux canaux Formats vidéo compatibles

S'il y a une erreur dans le contenu ou le conteneur, la lecture du contenu vidéo ne s'exécute pas ou ne s'exécute pas correctement.

Il pourrait ne pas y avoir de son ou d'image si le contenu a une fréquence de trames ou un débit binaire standard plus élevé que les images/sec compatibles données dans le tableau ci-dessus.

Si le tableau d'indexation reçoit une erreur, la fonction « Recherche (Saut) » n'est pas prise en charge.

La lecture en ligne d'une vidéo peut entraîner la fermeture de fichiers.

Le menu peut mettre du temps à s'afficher si le débit binaire de la vidéo dépasse 10Mbsp.

Certains types d'appareil audio ou d'appareil photo numérique USB ne sont pas compatibles avec ce téléviseur. Décodeur vidéo Décodeur audio Prend en charge jusqu'à H.264, Niveau 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD ne sont pas pris en charge. Pour tous les codecs vidéo sauf MVC, VP8, VP6 :

Plus de 1280 x 720 : 30 images maximum Les normes GMC 2 et au-delà ne sont pas prises en charge. Ne prend en charge que la spécification BD MVC. Prise en charge maximale: WMA10Pro avec les canaux allant jusqu'à5.1. Le format audio sans perte WMA n'est pas pris en charge. QCELP et AMR NB/WB ne sont pas pris en charge. Si Vorbis n'est que dans un contenant Webm, jusqu'à deux canaux sont pris en charge.Extension de chier Contenant Codec vidéo Résolution Vitesse de transmission (ips) Débit binaire (Mbps) Codec audio *.avi *.mkv *.asf *.wmv *.mp4 *.mov *.3gp *.vro *.mpg *.mpeg *.ts *.tp *.trp *.mov *.v *.vob *.svi *.m2ts *.mts *.divx AVI MKV ASF MP4 3GP VRO VOB

H.264 BP / MP / HP Motion JPEG Window Media Video v9 MPEG2 MPEG1 VP6 640 x 480 4 MVC 1920 x 1080 24 / 25 / 30 40 *.webm WebM VP8 6 ~ 30 8 VorbisGuide de dépannage Prérequis avant de contacter le Centre de service à la clientèle Samsung Avant de communiquer avec le Centre de service à la clientèle Samsung, vérifiez votre produit de la manière suivante. Si le problème persiste, communiquez avec le Centre de service à la clientèle Samsung. Vérication de l'appareil Vérifiez si l'appareil fonctionne normalement à l'aide de la fonction de vérification. Si l'écran reste vide pendant que le témoin d'alimentation DEL clignote même si l'appareil est connecté correctement à un PC, effectuez la procédure de vérification du produit.

Mettez le PC et l'appareil hors tension.

Déconnectez tous les câbles de l'appareil.

Mettre l'appareil sous tension.

Si le message No Signal s'affiche, cela signifie que l'appareil fonctionne correctement. Vérication de la résolution et de la fréquence Not Optimum Mode sera affiché pendant un court instant si un mode excédant la résolution prise en charge est sélectionné (reportez-vous à Résolutions prises en charge). Si l'écran reste vide, vérifiez le système PC, la carte vidéo et le câble.Vériez les éléments suivants. Problème d'installation (mode PC) L'écran ne cesse de s'allumer et s'éteindre. Vérifiez la connexion du câble entre l'appareil et le PC et assurez-vous qu'elle est solide. Des espaces vides se manifestent dans le haut et le bas de l'écran lorsqu'un câble HDMI ou HDMI-DVI est connecté à l'appareil et au PC. Les espaces vides à l'écran ne sont pas causés par l'appareil. La cause réside dans le PC ou la carte vidéo et on peut résoudre le problème en réglant la taille d'écran à l'option HDMI ou DVI du menu des paramètres de la carte vidéo. Si le menu des paramètres de la carte vidéo ne comporte pas d'option pour régler la taille d'écran, installez la dernière version du pilote de la carte vidéo. (Veuillez contacter le fabricant de la carte ou de l'ordinateur pour savoir comment régler les paramètres d'écran.) PC s’ache dans Source lorsqu’aucun ordinateur n’est connecté.

s’affiche toujours dans Source , qu’un ordinateur soit connecté ou pas. Problème d'écran Le témoin DEL d'alimentation est éteint. L'écran ne veut pas s'allumer. Assurez-vous que le cordon d'alimentation est connecté. No Signal s'ache à l'écran. Vérifiez que l'appareil est correctement connecté avec un câble Vérifiez que le périphérique connecté à l'appareil est sous tension. Not Optimum Mode est aché. Ce message est affiché lorsqu'un signal de la carte vidéo excède la résolution et la fréquence maximales de l'appareil. Reportez-vous au Tableau des modes de signal standard et réglez la résolution et la fréquence maximales selon les spécifications de l'appareil. Les images à l'écran apparaissent déformées. Vérifiez la connexion du câble à l'appareil.Problème d'écran L'écran n'est pas clair. L'écran est ou. Ajustez les valeurs Grain et Affiné. Retirez tout accessoire (câble d'extension vidéo, etc) puis faites une nouvelle tentative. Réglez la résolution et la fréquence au niveau recommandé. L'écran apparaît instable et vacillant. Vérifiez que la résolution et la fréquence du PC et de la carte vidéo se trouvent dans une plage compatible avec l'appareil. Puis modifiez les paramètres de l'écran au besoin en vous reportant à la section Information supplémentaire du menu de l'appareil et au Tableau des modes de signal standard Des ombres et des images fantômes persistent à l'écran. L'écran est trop clair. L'écran est trop sombre. Ajustez les valeurs Luminosité et Contraste. Les couleurs de l'écran ne sont pas constantes. Allez à Image et réglez les paramètres Espace couleur. Le blanc n'est pas vraiment blanc. Allez à Image et réglez les paramètres Équilibrage du blanc. Il n'y a pas d'image à l'écran et le témoin DEL d'alimentation clignote toutes les 0,5 à 1 seconde. L'appareil est en mode d'économie d'énergie. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris pour retourner à l'écran précédent. Le produit s’éteindra automatiquement. Allez dans Système et assurez-vous que Mise en veille est configuré sur Désactiver. Si un ordinateur est connecté au produit, vérifiez s’il est sous ou hors tension. Assurez-vous que le câble d’alimentation est correctement branché au produit et à une prise de courant. Si le signal émis par un périphérique connecté n’est pas détecté, le produit s’éteindra automatiquement après 10 à 15 minutes. La qualité d’image du produit est diérente de celle du produit exposé dans le magasin dans lequel il a été acheté. Utilisez un câble HDMI pour obtenir une qualité d’image haute définition (HD).Problème d'écran L’écran ne présente pas un aspect normal. Le contenu vidéo encodé peut altérer la qualité de l’image en cas de scènes impliquant des objets qui se déplacent rapidement, comme c’est le cas dans une rencontre sportive ou un film d’action. Un signal ou une qualité d’image faible peut également être à l’origine d’un problème de qualité d’affichage. Cela ne signifie pas que le produit est défectueux. Un téléphone cellulaire dans un rayon d’un mètre peut provoquer de l’électricité statique sur les appareils analogiques et numériques. La luminosité et la couleur semblent anormales. Allez dans Image et réglez les paramètres de l’écran tels que Image Mode, Couleur, Luminosité et Netteté. Allez à Système et réglez les paramètres Écon. Énergie. Restaurez les paramètres de l’écran sur leurs valeurs par défaut. Des lignes en pointillés s’achent sur les bords de l’écran. Si Image Format est réglé sur Plein écran, changez le paramètre sur 16:9. Des lignes (rouges, vertes ou bleues) apparaissent sur l’écran. Ces lignes s’affichent lorsqu’il y a un défaut dans DATA SOURCE DRIVER IC sur le moniteur. Contactez un centre de réparation Samsung pour résoudre le problème. L’écran semble instable, puis l'achage s'arrête. L’écran peut être bloqué lorsque la résolution recommandée n’est pas utilisée ou le signal n’est pas stable. Pour résoudre le problème, configurez l’écran de l’ordinateur sur la résolution recommandée. L’écran ne peut pas être aché en mode plein écran. Un fichier de contenu SD (4:3) mis à l’échelle peut provoquer l’apparition de barres noires des deux côtés d’un écran sur une chaîne HD. Une vidéo dont le format d’image est différent du produit peut entraîner l’apparition de barres noires en haut et en bas de l’écran. Réglez l’écran en mode plein écran sur le produit ou le périphérique source.Problème de son Il n'y a pas de son. Vérifiez la connexion du câble audio ou réglez le volume. Vérifiez le volume. Le volume est trop bas. Réglage du volume. Si le volume est toujours bas même au niveau maximal, réglez le volume sur la carte son de votre PC ou de votre logiciel. La vidéo est disponible, mais il n’y a aucun son. Si un câble HDMI est branché, vérifiez les paramètres de sortie audio de l’ordinateur. Allez dans Son et changez Paramètres haut-parleur sur Interne. En cas d’utilisation d’un périphérique source

Assurez-vous que le câble audio est correctement branché au port d’entrée audio du produit.

Vérifiez les paramètres de sortie audio pour le périphérique source. (Si par exemple un câble HDMI est branché au moniteur, le paramètre audio pour la boîte de rangement de câbles doit être réglé sur HDMI.) En cas d’utilisation d’un câble DVI-HDMI, un câble audio à part s’avère nécessaire. Si le produit possède un port permettant de brancher un casque, assurez-vous qu’il est libre. Rebranchez le câble d’alimentation au périphérique, puis redémarrez ce dernier. Les enceintes produisent des décharges électrostatiques. Vérifiez si le câble est bien branché. Assurez-vous qu’aucun câble vidéo n’est branché à un port d’entrée audio. Vérifiez la force du signal après avoir branché le câble. La qualité du son dépend de la force du signal.Problème de son Le volume est réglé sur zéro, mais on entend un son. Lorsque Paramètres haut-parleur est réglé sur Externe, le bouton du volume et la fonction de coupure du son sont désactivés. Réglez le volume des enceintes externes. Les paramètres audio des enceintes principales ne s’appliquent pas aux enceintes internes du produit. Couper le son ou changer le niveau du volume sur le produit n’a aucune incidence sur l’amplificateur externe (décodeur). Le son qui provient du moniteur ne change pas après la modication du Son Mode. Les paramètres audio des enceintes principales ne s’appliquent pas aux enceintes internes du produit. Les paramètres audio d’un périphérique source sont sans aucune incidence sur les paramètres de l’enceinte interne du produit. Les enceintes produisent un écho. Les différences de vitesse de décodage entre les enceintes du produit et les enceintes externes peuvent être à l’origine d’un écho. Si c’est le cas, réglez Paramètres haut-parleur sur Externe. Problème de télécommande La télécommande ne fonctionne pas. Assurez-vous que les piles sont placées correctement (+/-). Vérifiez si les piles sont épuisées. Vérifiez s'il y a une panne de courant. Assurez-vous que le cordon d'alimentation est connecté. Vérifiez si une éclairage spécial ou des enseignes au néon se trouve à proximité. Problème de périphérique source Un son de bip se fait entendre lorsque mon PC démarre. Si un son de bip se fait entendre lorsque votre PC démarre, faites-le réparer.Autre problème Sous-titres est en gris et ne peut être sélectionné. Si la source d’entrée sélectionnée n’est pas TV, Sous-titres ne peut pas être sélectionné dans le menu Affichage à l’écran. Sous-titres peut être activé depuis un périphérique source. Le produit dégage une odeur de plastique. Cette odeur est normale et disparaît avec le temps. Le moniteur semble incliné. Enlevez le socle et fixez-le à nouveau au produit. Le son ou l’image disparaît par moments. Vérifiez le branchement du câble. Rebranchez-le si nécessaire. L’utilisation d’un câble épais ou très rigide peut endommager les fichiers audio et vidéo. Assurez-vous que les câbles sont suffisamment souples pour en garantir la longévité. Si le produit est fixé au mur, il est recommandé d’utiliser des câbles à angle droit. De nes particules apparaissent sur les bords de l’écran. Les particules font partie de la conception du produit. Le produit n’est pas défectueux. Le menu ISI n’est pas accessible. Le menu est activé ou désactivé selon le mode Source. Lorsque j’essaie de modier la résolution du PC, le message «The dened resolution is not supported.» apparaît. Le message «The defined resolution is not supported.» s’affiche si la résolution de la source d’entrée dépasse la résolution maximum de l’écran. Pour résoudre le problème, remplacez la résolution de l’ordinateur par une résolution prise en charge par l’écran. Les enceintes n’émettent aucun son en mode HDMI lorsqu’un câble DVI-HDMI est branché. Les câbles DVI ne transmettent pas de données audio. Assurez-vous de brancher le câble audio à la bonne prise d’entrée pour activer le son. Nv nr HDMI ne fonctionne pas correctement sur un périphérique HDMI doté d’une sortie YCbCr. Cette fonction n’est disponible que lorsqu’un périphérique source, comme un lecteur DVD et un décodeur TV, est branché au produit à l'aide d'un un câble HDMI (signal RGB).Autre problème Aucun son n’est émis en mode HDMI. Les couleurs de l’image affichée peuvent paraître anormales. L’image ou le son peut être absent. Le problème peut se produire lorsque vous branchez un périphérique source qui n’est compatible qu’avec une ancienne version de la norme HDMI. Si ces problèmes surviennent, branchez un câble audio ainsi que le câble HDMI. Certaines cartes graphiques pour PC ne reconnaissent pas automatiquement les signaux HDMI qui ne comprennent pas de son. Le cas échéant, sélectionnez manuellement une entrée audio. Entrée audio Mode écran PC Auto Paramètres du PC Ordinateur DVI Entrée audio (ports stéréo ) Paramètres du PCQuestions & réponses Question Réponse Comment puis-je modier la fréquence? Réglez la fréquence sur votre carte vidéo.

Windows XP: Allez à Panneau de configuration → Apparence et thèmes → Affichage → Paramètres → Avancé → Moniteur et réglez la fréquence dans Paramètres du moniteur.

Windows ME/2000: Allez à Panneau de configuration → Affichage → Paramètres → Avancé → Moniteur et réglez la fréquence dans Paramètres du moniteur.

Windows Vista: Allez à Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres d'affichage → Paramètres avancés → Moniteur et réglez la fréquence dans Paramètres du moniteur.

Windows 7: Allez à Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution → Paramètres avancés → Moniteur et réglez la fréquence dans Paramètres du moniteur.

Windows 8: Allez à Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution → Paramètres avancés → Moniteur et réglez la fréquence dans Paramètres du moniteur. Comment puis-je modier la résolution?

Windows XP: Allez à Panneau de configuration → Apparence et thèmes → Affichage → Paramètres puis réglez la résolution.

Windows ME/2000: Allez à Panneau de configuration → Affichage → Paramètres et réglez la résolution.

Windows Vista: Allez à Panneau de configuration → Apparence et configuration → Personnaliser → Paramètres d'affichage et réglez la résolution.

Windows 7: Allez à Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution puis réglez la résolution.

Windows 8: Allez à Paramètres → Panneau de configuration → Apparence et personnalisation → Affichage → Ajuster la résolution, puis réglez la résolution.

Reportez-vous au manuel de l'utilisateur de votre PC ou de votre carte vidéo pour des instructions détaillées sur le réglage.Question Réponse Comment puis-je dénir le mode d'économie d'énergie?

Windows XP: Réglez le mode d'économie d'énergie dans Panneau de configuration → Apparence et thèmes → Affichage → Paramètres de l'écran de veille ou BIOS SETUP sur le PC.

Windows ME/2000: Réglez le mode d'économie d'énergie dans le Panneau de configuration

Paramètres de l'écran de veille ou BIOS SETUP sur le PC.

Windows Vista: Réglez le mode d'économie d'énergie dans Panneau de configuration → Apparence et personnalisation → Personnaliser→ Paramètres de l'écran de veille ou BIOS SETUP sur le PC.

Windows 7: Réglez le mode d'économie d'énergie dans Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille ou BIOS SETUP sur le PC.

Windows 8: Vous pouvez définir le mode d'économie d'énergie sous Paramètres → Panneau de configuration → Apparence et personnalisation → Personnaliser → Paramètres de l'écran de veille ou en accédant à la configuration du BIOS sur l'ordinateur.Spécications

Taille Zone d'affichage

Général Nom du modèle DB32D DB40D Panneau Taille Classe 32" (31.5 pouces / 80 cm) Classe 40" (40.0 pouces / 101 cm) Zone d'achage

Sortie audio 10 W + 10 W 10 W + 10 WAlimentation électrique AC 100 à 240 VAC (+/- 10%), 60 / 50Hz ± 3Hz Reportez-vous à l'étiquette à l'arrière de l'appareil car la tension standard peut varier d'un pays à l'autre. Considérations environnementales Utilisation Température : 32 F ~ 104 F (0 C ~ 40 C) Humidité : 10 % ~ 80 %, sans condensation Rangement Température : -4 F ~ 113 F (-20 C ~ 45 C) Humidité : 5 % ~ 95 %, sans condensation

Prêt à l'emploi Le moniteur peut être installé et utilisé avec des systèmes Prêt à l'emploi (Plug-and-Play) compatibles. L'échange de données bi-directionnel entre le moniteur et le système PC optimise les réglages du moniteur. L'installation du moniteur s'opère automatiquement. Toutefois, vous pouvez personnaliser les réglages de l'installation si vous le souhaitez.

Étant donné la nature de la fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil.

Cet appareil est un appareil numérique de catégorieA.PowerSaver La fonction d'économie d'énergie de cet appareil réduit la consommation d'énergie en désactivant l'écran et en changeant la couleur du témoin d'alimentation DEL si l'appareil n'est pas utilisé pendant une période spécifiée. L'appareil n'est cependant pas mis hors tension en mode d'économie d'énergie. Pour réactiver l'écran, appuyez sur n'importe quelle touche du clavier ou déplacez la souris. Le mode d'économie d'énergie fonctionne uniquement lorsque l'appareil est connecté à un PC doté de cette fonction. PowerSaver Fonctionnement normal Mode d'économie d'énergie (signal SOG:modeDPM non pris en charge) Mise hors tension Mise hors tension (Interrupteur) Classement Typique Max. Témoin d'alimentation Désactivé Clignotement Sous tension Désactivé Consommation d'énergie DB32D 70 W 43 W 77 W 0.5 W 0.5 W 0 W DB40D 110 W 60 W 121 W DB48D 120 W 65 W 132 W DB55D 160 W 86 W 176 W

Le niveau de consommation affiché peut varier selon les conditions d'utilisation ou les modifications des réglages.

La technologie SOG (Sync On Green) n'est pas prise en charge.

Pour réduire la consommation d'énergie à 0, éteignez l'appareil par l'interrupteur à l'arrière ou débranchez le cordon d'alimentation. Débranchez la cordon d'alimentation si vous prévoyez ne pas utiliser l'appareil pendant un long moment (vacances, etc.).Modes de minutage préréglés

Cet appareil ne peut être réglé qu'à une seule résolution pour chaque taille d'écran afin d'obtenir une qualité d'image optimale en fonction de la nature du panneau. Une résolution différente de celle spécifiée risque de dégrader la qualité d'image. Pour éviter ce problème, il est recommandé de sélectionner la résolution optimale spécifiée pour votre produit.

Vérifiez la fréquence lorsque vous échangez un produit CDT (connecté à un PC) pour un produit ACL. Si le produit ACL ne prend par en charge la fréquence 85Hz, modifiez la fréquence verticale à 60Hz sur le produit CDT avant de passer au produit ACL. Nom du modèle DB32D / DB40D / DB48D / DB55D Synchronisation Fréquence horizontale 30 ~ 81 kHz Fréquence verticale 48 ~ 75 Hz Résolution Résolution optimale 1920 x 1080 @ 60 Hz Résolution maximale 1920 x 1080 @ 60 Hz L'écran sera automatiquement réglé si un signal faisant partie des modes de signaux standard suivants est transmis à votre PC. Si le signal transmis de votre PC ne fait pas partie des modes de signaux standard, l'écran sera probablement vide avec le témoin DEL allumé. Dans un tel cas, modifiez les réglages d'après le tableau suivant en vous reportant au manuel de l'utilisateur de la carte vidéo Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d'horloge (MHz) Polarité de synchronisation (H/V) IBM, 720 x 400 31.469 70.087 28.322 -/+ MAC, 640 x 480 35.000 66.667 30.240 -/- MAC, 832 x 624 49.726 74.551 57.284 -/- MAC, 1152 x 870 68.681 75.062 100.000 -/- VESA, 640 x 480 31.469 59.940 25.175 -/- VESA, 640 x 480 37.861 72.809 31.500 -/-

Fréquence horizontale Le temps requis pour balayer une seule ligne de gauche à droite de l'écran est désigné par cycle horizontal. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz.

Même si la couverture de la garantie s'applique, la visite d'un technicien de service suite à une demande d'assistance peut vous être facturée dans les cas suivants. L'appareil ne présente pas de défaut Nettoyage de l'appareil, réglage, explications, réinstallation, etc.

Si un technicien de service se contente de fournir des instructions sur l'utilisation du produit ou règle simplement les options sans démonter l'appareil

Si le défaut résulte de facteurs environnementaux externes (Internet, antenne, signal câblé, etc.)

Si l'appareil est réinstallé ou que d'autres périphériques sont connectés une fois que l'appareil a été installé (pour la première fois)

Si l'appareil est réinstallé en vue d'être déplacé dans un autre endroit ou un autre bâtiment.

Si le client souhaite obtenir des instructions d'utilisation pour la compatibilité avec l'appareil d'un autre fabricant.

Si le client souhaite obtenir des instructions d'utilisation du réseau ou du programme d'un autre fabricant.

Si le client demande l'installation du logiciel et la configuration de l'appareil.

Si le technicien de service enlève/nettoie de la poussière ou des substances étrangères ayant pénétré dans l'appareil.

Si le client demande une nouvelle installation après avoir acheté un appareil à domicile ou en ligne. Dommage causé au produit par la faute du client Dommage causé au produit par une mauvaise manipulation ou une réparation inadéquate du client Si le dommage résulte de l'un des facteurs suivants :

Impact ou chute extérieur(e).

Utilisation de fournitures ou d'un produit vendu séparément non précisé(es) par Samsung.

Réparation effectuée par une personne n'appartenant pas à une entreprise de services d'ingénierie ou un partenaire de Samsung Electronics Co., Ltd

Transformation ou réparation de l'appareil effectuée par le client

Utilisation d'une tension inadéquate ou branchements électriques non autorisés.

Non-respect des consignes de prudence indiquées dans le guide d'utilisation Autres raisons

Si l'appareil tombe en panne suite à un désastre naturel (foudre, incendie, tremblement de terre, inondation, etc.)

Si tous les consommables sont épuisés (batterie, toner, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)

Si le client demande une assistance alors que l'appareil ne présente pas de défaut, ce service peut lui être facturé. En conséquence, il est recommandé de lire préalablement le guide d'utilisation.Qualité d'image optimale et prévention des images rémanentes Qualité d'image optimale

Étant donné le procédé de fabrication de cet appareil, environ 1 pixel par million (1ppm) peut apparaître plus clair ou plus sombre sur le panneau. Ce phénomène n'affecte pas le rendement de l'appareil.

Le nombre de sous-pixels par type de panneau: 6,220,800

Exécutez Réglage Auto pour améliorer la qualité d'image. Si du bruit persiste après l'ajustement automatique, réglez la valeur Grain ou Affiné.

L'affichage d'une image fixe pendant un long délai peut causer une rémanence d'image ou une défaillance de pixels.

Activez le mode d'économie d'énergie ou un économiseur d'écran dynamique en cas d'inutilisation prolongée de l'appareil. Prévention des images rémanentes Qu'est-ce qu'une image rémanente? Ce phénomène ne devrait pas survenir lorsque le panneau ACL fonctionne normalement. Le terme fonctionnement normal se réfère ici à la modification constante du motif vidéo. Si le panneau ACL affiche un motif fixe pendant une longue période (plus de 12 heures), une légère différence de tension peut se produire entre les électrodes des pixels qui contrôlent les cristaux liquides. Une telle différence de tension entre les électrodes s'accroît avec le temps et réduit l'épaisseur des cristaux liquides. L'image précédente peut alors persister à l'écran lorsque le motif change. Pour prévenir ce problème, la différence de tension accumulée doit être réduite.

Ce phénomène ne devrait pas survenir lorsqu'un panneau ACL fonctionne dans des conditions appropriées. Matrice noire Source Décharge Ligne de bus de données TFT Electrode de commande Electrode pixel (ITO) Condensateur de stockage (Cs) Filtre couleur Electrode commune (ITO)Prévention de la rémanence d'image. ―La meilleure façon de protéger l'appareil contre la rémanence d'image est de le mettre hors tension ou de programmer, sur le PC ou le système, l'exécution d'un économiseur d'écran durant les périodes d'inutilisation. La couverture de la garantie peut aussi s'avérer limitée tout dépendant du guide d'utilisation.

Mise hors tension, économiseur d'écran et mode d'économie d'énergie

Mettez l'appareil hors tension pendant 2 heures après 12 heures d'utilisation.

Sur votre ordinateur, allez à Propriétés d'affichage > Alimentation, puis mettez l'appareil hors tension tel que requis.

Utilisation de l'économiseur d'écran selon les recommandationsIl est préférable d'utiliser un économiseur d'écran monochrome ou animé.

Changement régulier de la couleur

Utilisez 2 couleursAlternez entre 2 couleurs toutes les 30 minutes tel qu'illustré ci-dessus. FLIGHT FLIGHT TIME TIME OZ348 UA102 21:10 20:30 OZ348 UA102 21:10 20:30 Type 1 Type 2

Évitez les combinaisons de couleur de luminosité contrastante entre le texte et l'arrière-plan.(Luminosité: indique la luminosité ou l'obscurité d'une couleur, qui varie en fonction de la quantité de lumière émise.) ―Évitez l'utilisation du gris, celui-ci contribuant à la rémanence d'image. ―Évitez l'utilisation de couleurs de luminosité contrastante (noir et blanc; gris). FLIGHT TIME OZ348 20:30

Changement régulier de la couleur de texte

Utilisez des couleurs vives de luminosité similaire.Intervalle: Changez la couleur du texte et de l'arrière-plan toutes les 30 minutes FLIGHT TIME OZ348 20:30

Déplacez et modifiez le texte toutes les 30 minutes tel qu'illustré ci-dessus.FLIGHT TIME OZ34820:30

Affichez régulièrement une image animée accompagnée d'un logo.Intervalle: Affichez une image animée accompagnée d'un logo pendant 60 secondes suite à une utilisation de 4 heures.Licence Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques de commerce de Dolby Laboratories.

Manufactured under a licence from U.S. Patent No’s: 5,956,674, 5,974,380, 5,978,762, 6,487,535, 6,226,616, 7,212,872, 7,003,467, 7,272,567, 7,668,723, 7,392,195, 7,930,184, 7,333,929 and 7,548,853. DTS, the Symbol, and DTS and the Symbol together are registered trademarks & DTS Premium Sound | 5.1 is a trademark of DTS, Inc. ⓒ2012 DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. DivX Certified Ⓡ to play DivX Ⓡ video up to HD 1080p, including premium content. DivXⓇ, DivX CertifiedⓇ and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license. ABOUT DIVX VIDEO: DivXⓇ is a digital video format created by DivX, Inc. This is an official DivX CertifiedⓇ device that plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX CertifiedⓇ device must be registered in order to play purchased DivX Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup menu. Go to vod.divx.com for more information on how to complete your registration. Covered by one or more of the following U.S. patents: 7,295,673; 7,460,668; 7,515,710; 7,519,274 Licence open source Lorsque vous utilisez des logiciels open source, la licence est disponible dans le menu du produit. La licence est rédigée uniquement en anglais. Pour obtenir des informations sur la mention de licence de code source libre, contactez le Service Consommateurs Samsung ou envoyez un courriel à oss.request@samsung.com.Terminologie 480i / 480p / 720p / 1080i / 1080p____ Chacune des fréquences de balayage ci-dessus fait référence au nombre de lignes de balayage effectives qui détermine la résolution de l'écran. La fréquence de balayage peut être indiquée par un i (interlaced, entrelacé) ou p (progressif), selon la méthode de balayage. - Balayage Le balayage consiste dans la formation progressive d'une image par la transmission de pixels. Un plus grand nombre de pixels vont composer une image plus claire et plus vive. - Progressif En mode de balayage progressif, toutes les lignes de pixels sont balayées une à une (progressivement) sur l'écran. - Entrelacé En mode de balayage entrelacé, le balayage s'effectue d'abord toutes les deux lignes de pixels de haut en bas, puis vient ensuite celui des lignes qui ont été outrepassées. Mode non entrelacé et mode entrelacé____ Le mode non entrelacé (balayage progressif) affiche une ligne horizontale depuis le haut jusqu'au bas de l'écran. Le mode entrelacé affiche d'abord un nombre de lignes impair puis un nombre pair ensuite. Le mode non entrelacé est surtout utilisé pour les moniteurs car il procure de la netteté et le mode entrelacé, surtout pour la TV. Pas de masque____ L'écran est composé de points rouges, verts et bleus. Une distance plus courte entre les points procure une résolution plus élevée. Le pas de masque fait référence à la distance la plus courte entre points de même couleur. Le pas de masque se mesure en millimètres. Fréquence verticale____ Le produit affiche une même image plusieurs fois par seconde (comme une lampe fluorescente qui scintille) pour représenter une image qui sera visible par le spectateur. Le nombre d'apparition de l'image par seconde se nomme fréquence verticale ou taux de rafraîchissement. La fréquence verticale se mesure en Hz. Par exemple, 60Hz indique qu'une seule image est affichée 60 fois en une seconde. Fréquence horizontale____ Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. La valeur réciproque du cycle horizontal se nomme fréquence horizontale. La fréquence horizontale se mesure en kHz. Source____ La source d'entrée désigne un périphérique source vidéo connecté au produit, tel qu'un caméscope ou un lecteur vidéo/DVD. Ports Composant (vert, bleu et rouge)____ Les ports Composant, qui identifient, émettent et reçoivent des signaux de contraste, offrent une qualité d'image supérieure à toute autre méthode de connexion vidéo. Plug & Play____ Plug&Play est une fonction qui permet l'échange automatique d'informations entre un moniteur et un ordinateur pour produire un environnement d'affichage optimal. Le produit utilise la norme internationale VESA DDC pour exécuter la fonction Plug & Play. Résolution____ La résolution désigne le nombre de points horizontaux (pixels) et verticaux (pixels) qui composent un écran. Il représente le niveau de détail de l'affichage. Une résolution élevée permet d'afficher plus de données sur l'écran et elle est utile pour effectuer plusieurs tâches simultanément. P.ex. une résolution de 1920 X 1080 est composée de 1920 pixels horizontaux (résolution horizontale) et de 1080 pixels verticaux (résolution verticale). DVD (disque numérique polyvalent)____ DVD désigne un disque de stockage de masse de la taille d'un CD sur lequel vous pouvez enregistrer des applications multimédias (audio, vidéo ou jeu) à l'aide de la technologie de compression vidéo MPEG-2. HDMI (interface multimédia haute définition)____ Interface pouvant être connectée à une source audio numérique, ainsi qu'à une source vidéo haute définition (HD), à l'aide d'un seul câble et sans compression. Multiple Display Control (MDC)____ Le contrôle multiécran (ang. Multiple Display Control / MDC) est une application qui permet de contrôler simultanément plusieurs périphériques d'affichage à l'aide d'un ordinateur. La communication entre un PC et un moniteur s'opère à l'aide de câbles RS232C (transmission de données en série) et RJ45 (LAN).
