MODE D'EMPLOI 20PF5121 PHILIPS
Vous venez d'acquérir ce téléviseur, merci de votre confiance.
Nous vous conseillons de lire attentivement les instructions qui suivent pour mieux comprendre les possibilités offertes par votre téléviseur.
Sommaire
Installation
Présentation du téléviseur LCD 2
Télécommande 2
Les touches de la télécommande 3-4
Installation du téléviseur .... 5
Installation rapide ....5
Classement des programmes 6
Mémorisation manuelle 6
Autres réglages du menu Installation 6
Utilisation
Réglages de l'image 7
Réglages du son ....7
Réglage des options ....7
Format 16:9 ....8
Télétexte 9
Utilisation de la radio ....10
Utilisation en mode moniteur PC 10
Utilisation en mode HD (Haute Définition) .....11
Raccordements
Magnétoscope 12
Autres appareils 13

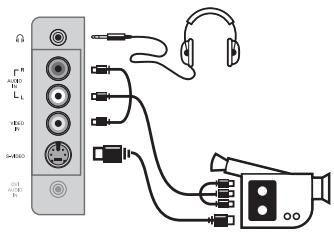

Connexions latérales 13
Récepteur HD 13
Ordinateur 13
Conseils 14
Glossaire 14
Directive pour le recyclage
L'emballage de cet appareil peut être recyclé. Conformez-vous aux règles en vigueur dans votre localité pour une élimination appropriée.
Elimination de votre ancien produit.
Votre téléviseur est conçu et fabriqué avec des matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés.
La directive européenne 2002/96/EC s'applique à tous les appareils marqués de ce logo (poubelle barrée). Renseignez-vous sur les systèmes de collecte mis à votre disposition pour les appareils électriques et électroniques.
Conformez-vous aux règles en vigueur dans votre localité et ne jetez pas vos anciens appareils avec les déchêts ménagers. L'élimination appropriée de votre ancien appareil aidera à prévenir les effets négatifs sur l'environnement et la santé humaine.

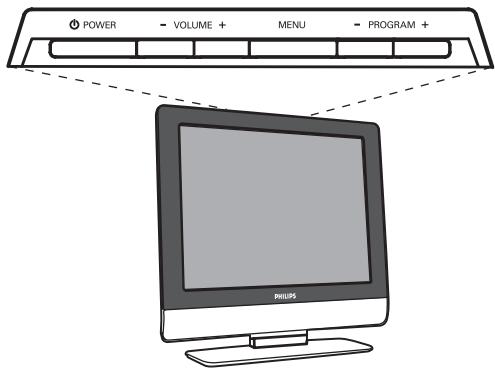

Présentation du téléviseur LCD
VOLUME +
MENU
PROGRAM +
④
⑤
75 Ω FM ANT EXT 1 DVI-I In
②
⑥
① Les touches du téléviseur
- POWER : pour allumer ou éteindre le téléviseur.
• VOLUME -/+ : pour régler le niveau sonore.
- MENU : pour appeler ou quitter les menus. Les touches PROGRAM -/+ permettent de sélectionner un réglage et les touches VOLUME -/+ de régler.
- PROGRAM -/+ : pour sélectionner les programmes.

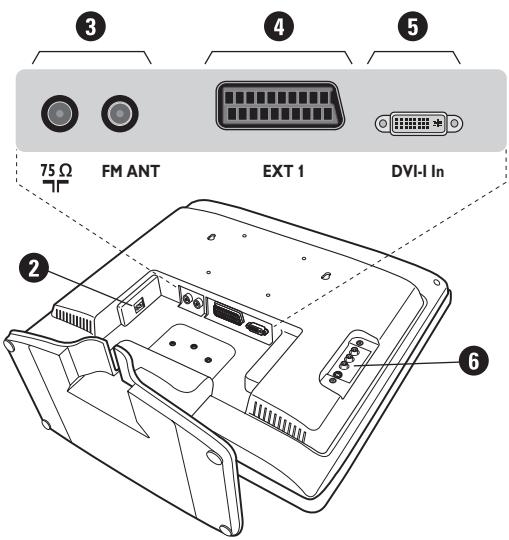

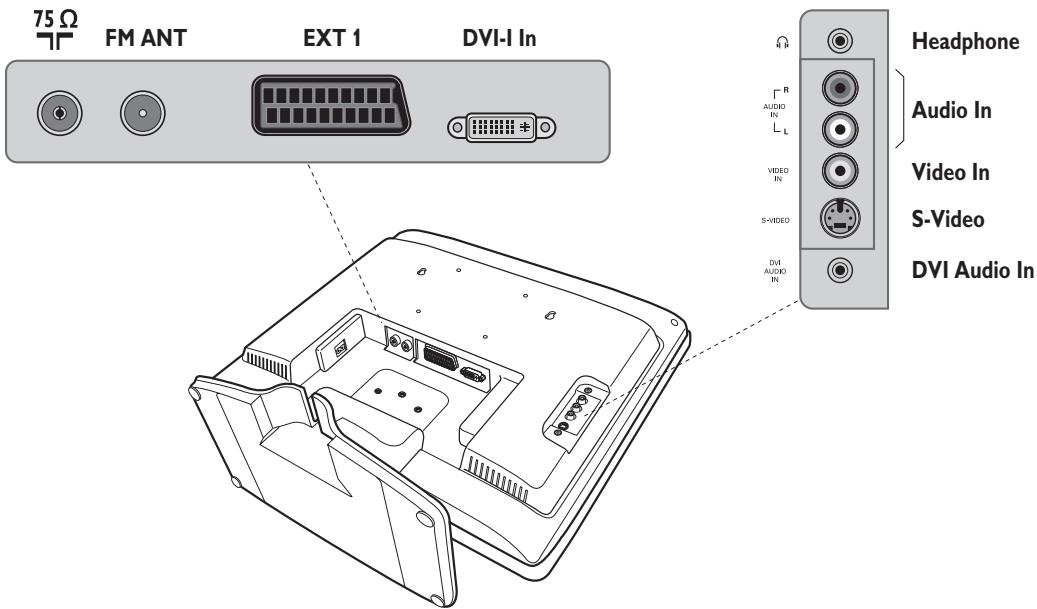

Face arrière :
Les raccordements principaux s'effectuent par le dessous du téléviseur.
Pour plus de détails sur les raccordements, voir page 12.
Ne pas retirer le film de protection tant que le montage mural ou sur pied n'est pas terminé et les connexions effectuées.
② Alimentation
③ Prises d'antennes RADIO et TV
4 Prise péritel EXT 1
5 Prise DVI-I pour le raccordement d'un appareil HD (Haute Définition)* ou d'un ordinateur avec sortie DVI
6 Connexions latérales
* Selon versions.

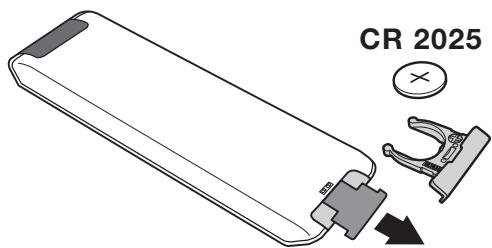

Télécommande
Retirer le film d'isolation de la pile pour activer la télécommande.
La pile livrée avec l'appareil ne contient ni mercure ni cadmium nickel, dans un souci de préserver l'environnement. Veillez à ne pas jeter vos piles usagées mais à utiliser les moyens de recyclage mis à votre disposition (consultez votre revendeur). En cas de remplacement, utiliser une pile de même type.

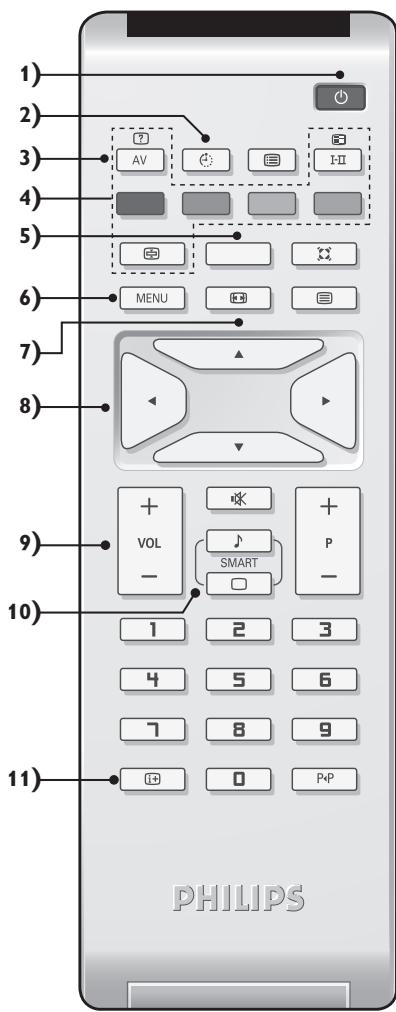

Les touches de la télécommande
1) Veille
Permet de mettre en veille le téléviseur. Pour l'allumer, appuyez sur P -/+, 0 à 9 ou la touche AV.
2) Minuterie
Pour sélectionner une durée de mise en veille automatique (de 0 à 240 minutes).
3) AV
Affiche la Source et permet de sélectionner le mode TV ou d'autres appareils connectés à EXT1, AV/S-VHS, PC, HD ou Radio (p. 12).
4) 📋 Touches télétexte (p. 9)
5) Touche non utilisée.
Pour appeler ou quitter les menus.
8) Curseur (∧∨<> )
Ces 4 touches permettent de naviguer dans les menus.
9) Volume
Pour ajuster le niveau sonore
10) □ ♪ Préréglages image et son
Permet d'accéder à une série de préréglages de l'image et du son.
La position Personnel correspond aux réglages effectués dans les menus.
11) i+ Info. d'écran / n° permanent
Pour afficher / effacer le numéro de programme, l'heure, le mode son, et le temps restant de la minuterie. Appuyez pendant 5 secondes pour activer l'affichage permanent du numéro.
12) Liste des programmes
Pour afficher / effacer la liste des programmes. Utilisez ensuite les touches ∧ ∨ pour sélectionner un programme et la touche > pour l'afficher.
13) I-II Mode son
Permet de forcer les émissions Stéréo et Nicam Stéréo en Mono ou pour les émissions bilingues de choisir entre Dual I ou Dual II.
L'indication Mono est rouge lorsqu'il s'agit d'une position forcée.
14) Son Surround
Pour activer/désactiver l'effet d'élargissement du son. En stéréo, les haut-parleurs paraissent plus espacés. Pour les versions équipés du Virtual Dolby Surround *, vous obtenez les effets sonores arrières du Dolby Surround Pro Logic. En mono, on obtient un effet spatial pseudo stéréo.
15) Appel télétexte (p. 9)
16) Coupure son
Pour supprimer ou rétablir le son.
17) P -/+ Sélection des programmes
Pour accéder au programme inférieur ou supérieur. Le numéro et le mode son s'affichent quelques instants. Pour certains programmes le titre de l'émission apparaît en bas de l'écran.
18) 0/9 Touches numériques
Accès direct aux programmes. Pour un programme à 2 chiffres, il faut ajouter le 2ème chiffre avant que le trait ne disparaisse.
19) P◀P Programme précédent
Pour accéder au programme précédemment visualisé.
* Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double-D sont des marques de Dolby Laboratories.

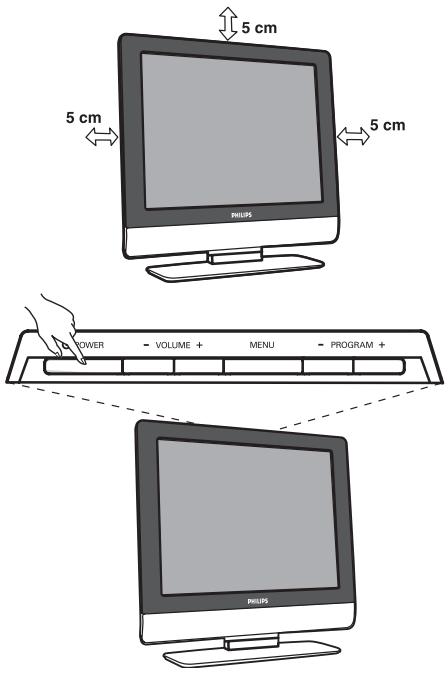

Installation du téléviseur
5 cm
POWER VOLUME MENU PROGRAM +
PHILIPS
Veuillez manipuler votre téléviseur avec soin et nettoyez le avec un chiffon doux afin de le garder en bon état.
① Positionnement du téléviseur
Placez votre téléviseur sur une surface solide et stable. Pour prévenir toute situation dangereuse, ne pas exposer le téléviseur à des projections d'eau, à une source de chaleur (lampe, bougie, radiateur, ...) et ne pas obstruer les grilles de ventilation situées à l'arrière.
② Raccordements
- Branchez le fil d'antenne radio à la prise FM ANT située à l'arrière du téléviseur.
- Introduisez la fiche d'antenne TV dans la prise
77 située à l'arrière.
- Branchez le cordon d'alimentation sur le téléviseur et la prise de courant sur le secteur (220-240 V / 50 Hz).
Pour le raccordement d'autres appareils, voir p.12.
③ Mise en marche
Pour allumer le téléviseur, appuyez sur la touche POWER. Un voyant s'allume en vert et l'écran s'illumine. Allez directement au chapitre installation rapide. Si le téléviseur reste en veille (voyant rouge), appuyez sur la touche P -/+ de la télécommande.
Le voyant clignote lorsque vous utilisez la télécommande.
Plug & Play
Installation rapide
La première fois que vous allumez le téléviseur, un menu apparaît à l'écran.
Ce menu vous invite à choisir le pays ainsi que la langue des menus :
Si le menu n'apparaît pas, maintenez appuyées pendant 5 secondes les touches VOLUME - et VOLUME + du téléviseur, pour le faire apparaître.
① Utilisez les touches ∧ ∨ de la télécommande pour choisir votre pays, puis validez avec >.
Si votre pays n'apparaît pas dans la liste, sélectionnez le choix “...”
② Sélectionnez ensuite votre langue avec les
touches ∧ ∨ puis validez avec >.
La recherche démarre automatiquement. Tous les programmes TV et stations radio disponibles sont mémorisés. L'opération prend quelques minutes. L'affichage montre la progression de la recherche et le nombre de programmes trouvés. A la fin, le menu disparaît. Pour sortir ou interrompre la recherche, appuyez sur MENU. Si aucun programme n'est trouvé, reportez vous au chapitre conseils p. 14.
4 Si l'émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. L'installation est alors terminée.
5 Si ce n'est pas le cas, vous devez utiliser le menu Classement pour les renuméroter. Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage...). Dans ce cas, vous devez indiquer votre choix avec les touches ∧ ∨ puis valider avec >.

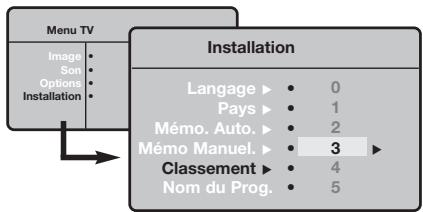

Classement des programmes
① Appuyez sur la touche MENU. Le Menu TV s'affiche à l'écran.
② Avec le curseur, sélectionnez le menu Installation puis le menu Classement.
3 Sélectionnez le programme que vous souhaitez déplacer avec les touches ∧ ∨ et appuyez sur >.
④ Utilisez ensuite les touches ∧ ∨ pour choisir le nouveau numéro et validez avec <.
⑤ Recommencez les étapes ③ et ④ autant de fois qu'il y a de programmes à renuméroter.
6 Pour quitter les menus, appuyez sur i+.

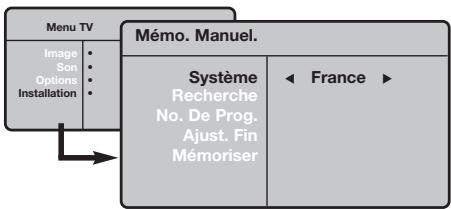

Mémorisation manuelle
Ce menu permet de mémoriser les programmes un par un.
① Appuyez sur la touche MENU.
② Avec le curseur, sélectionnez le menu Installation puis Mémo Manuelle :
③ Système : sélectionnez Europe (détection automatique*) ou Europe Ouest (norme BG), Europe Est (norme DK), Royaume-Uni (norme I) ou France (norme LL').
* Sauf pour la France (norme LL'), il faut
sélectionner impérativement le choix France.
4 Recherche : appuyez sur >. La recherche commence. Dès qu'un programme est trouvé, le défilement s'arrête et le nom du programme s'affiche (si disponible). Allez à l'étape suivante. Si vous connaissez la fréquence du programme désiré, composez directement son numéro avec les touches 0 à 9.
Si aucune image n'est trouvée, voir conseils (p. 14).
⑤ No De Prog. : entrer le numéro souhaité avec les touches <> ou 0 à 9.
6 Ajust. Fin : si la réception n'est pas satisfaisante, réglez avec les touches <>.
⑦ Mémoriser : appuyez sur >. Le programme est mémorisé.
⑧ Répétez les étapes ④ à ⑦ autant de fois qu'il y a de programmes à mémoriser.
9 Pour quitter les menus, appuyez sur i+.
① Appuyez sur la touche MENU et sélectionnez le menu Installation :
② Langage : pour modifier la langue d'affichage des menus.
3 Pays : pour choisir votre pays (F pour France). Ce réglage intervient dans la recherche, le classement automatique des programmes et l'affichage du télétexte. Si votre pays n'apparaît pas dans la liste, sélectionnez le choix “...”
4 Mémo. Auto : pour lancer une recherche automatique de tous les programmes disponibles dans votre région. Si l'émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. Si ce n'est pas le cas, vous devez utiliser le menu Classement pour les renuméroter.
Certains émetteurs ou réseaux câblés diffusent leurs
propres paramètres de classement (région, langage, ...). Dans ce cas, vous devez indiquer votre choix avec les touches ∧ ∨ puis valider avec >. Pour sortir ou interrompre la recherche, appuyez sur MENU. Si aucune image n'est trouvée, voir conseils (p. 14).
⑤ Nom du programme : vous pouvez, si vous le souhaitez, donner un nom aux programmes, stations radio et prises extérieures. Utilisez les touches <> pour vous déplacer dans la zone d'affichage du nom (5 caractères) et les touches ∧ ∨ pour choisir les caractères. Lorsque le nom est entré, utilisez la touche < pour sortir. Le nom est mémorisé.
Remarque: lors de l'installation, les programmes sont nommés automatiquement lorsque le signal d'identification est transmis.
6 Pour quitter les menus, appuyez sur i+.

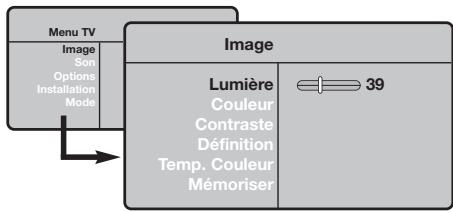

Réglages de l'image
① Appuyez sur la touche MENU puis sur >.
Le menu Image apparaît :
② Utilisez les touches ∧ ∨ pour sélectionner un réglage et les touches <> pour régler.
3 Une fois les réglages effectués, sélectionnez le choix Mémoriser et appuyer sur > pour les enregistrer. Appuyez sur i+ pour quitter.
Description des réglages :
- Lumière : agit sur la luminosité de l'image.
- Couleur : agit sur l'intensité de la couleur.
- Contraste : agit sur la différence entre les tons clairs et les tons foncés.
- Définition : agit sur la netteté de l'image.
- Temp. Couleur : agit sur le rendu des couleurs : Froide (plus bleue), Normale (équilibrée) ou Chaude (plus rouge).
- Mémoriser : pour mémoriser les réglages de l'image.

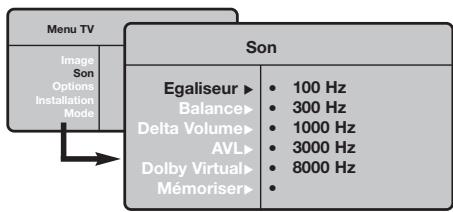

Réglages du son
① Appuyez sur MENU, sélectionner Son (V) et appuyez sur >. Le menu Son apparaît :
② Utilisez les touches ∧ ∨ pour sélectionner un réglage et les touches <> pour régler.
3 Une fois les réglages effectués, sélectionnez le choix Mémoriser et appuyer sur > pour les enregistrer.
4 Pour quitter les menus, appuyez sur i+.
Description des réglages:
- Egaliseur : pour régler la tonalité du son (de grave: 100 Hz à aigus: 8000 Hz).
- Balance : pour équilibrer le son sur les haut-parleurs gauche et droit.
- Delta Volume : permet de compenser les écarts de volume qui existent entre les différents programmes ou les prises EXT. Ce réglage est opérationnel pour les programmes 0 à 40 et les prises EXT.
- AVL (Automatic Volume Leveler): contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités.
- Dolby Virtual : pour activer / désactiver l'effet d'élargissement du son. Vous avez également accès à ce réglage avec la touche 📄.
- Mémoriser : pour mémoriser les réglages du son.
Réglage des options
① Appuyez sur MENU, sélectionner Options (V) et appuyez sur >.Vous pouvez régler :
2 Contraste + : réglage automatique du contraste de l'image qui ramène en permanence la partie la plus sombre de l'image au noir.
③ Minuterie : pour sélectionner une durée de mise en veille automatique.
4 Pour quitter les menus, appuyez sur i+.
Les images que vous recevez peuvent être transmises au format 16:9 (écran large) ou 4:3 (écran traditionnel). Les images 4:3 ont parfois une bande noire en haut et en bas (format cinémascope). Cette fonction permet d'éliminer les bandes noires et d'optimiser l'affichage des images sur l'écran.
Si votre téléviseur est équipé d'un écran 4:3
Appuyez sur la touche 🏠 (ou ∧ ∨) pour sélectionner les différents modes : 4:3
L'image est reproduite au format 4:3
Extension 4:3
L'image est élargie verticalement. Ce mode permet de supprimer les bandes noires des images au format cinémascope.
Compress 16:9
L'image est comprimée verticalement au format 16:9.
Si votre téléviseur est équipé d'un écran 16:9
Appuyez sur la touche 📋 (ou <>) pour sélectionner les différents modes : Le téléviseur est équipé d'une commutation automatique qui décode le signal spécifique émis par certains programmes et sélectionne automatiquement le bon format d'écran.
4:3
L'image est reproduite au format 4:3, une bande noire apparaît de chaque côté de l'image.
Zoom 14:9
L'image est agrandie au format 14:9, une petite bande noire subsiste de chaque côté de l'image.
Zoom 16:9
L'image est agrandie au format 16:9. Ce mode est recommandé pour visualiser les images avec bande noire en haut et en bas (format cinémascope).
16:9 Sous-Titres
Ce mode permet de visualiser les images 4:3 sur toute la surface de l'écran en laissant visibles les sous-titres.
Super 4:3
Ce mode permet de visualiser les images 4:3 sur toute la surface de l'écran en élargissant les côtés de l'image.
16:9
Ce mode permet de restituer les bonnes proportions des images transmises en 16:9. Si vous visualisez une image 4:3 comme représentée ici, elle sera élargie sur le plan horizontal.

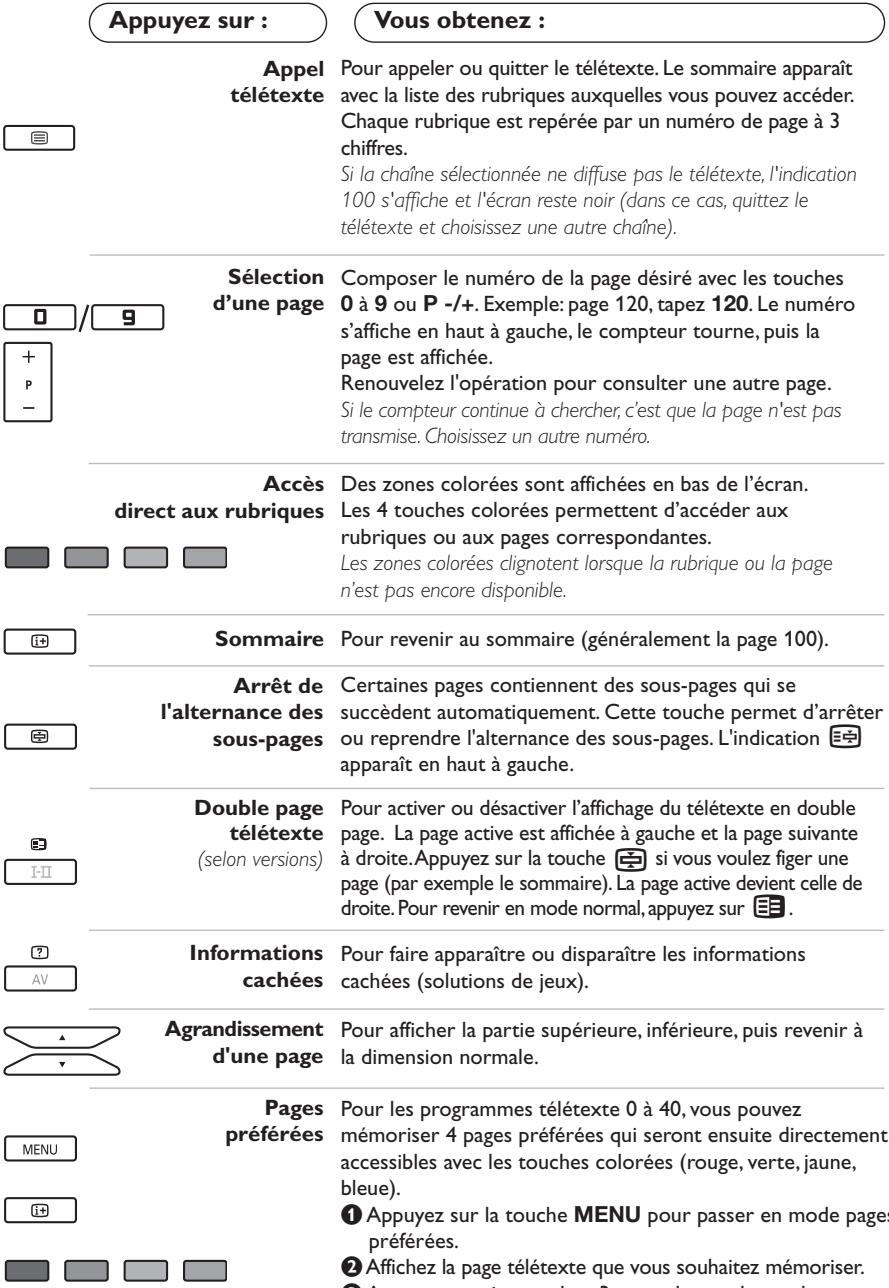

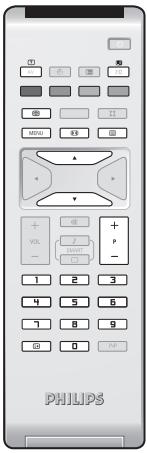

Télétexte
Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés, chaînes satellites,...).
Utilisation de la radio
Choix du mode radio
① Appuyez sur la touche AV de la télécommande pour afficher la Source.
2 Utilisez les touches ∧ ∨ pour sélectionner Radio et appuyer sur > pour commuter le téléviseur en mode radio.
Pour revenir au mode TV, appuyer sur la touche AV, sélectionner TV et valider avec >.
En mode radio, le numéro de la station, sa fréquence et le mode son s'affichent à l'écran.
Sélection des programmes
Utilisez les touches 0/9 ou P -/+ pour sélectionner les stations FM (de 1 à 40).
Liste des stations radio
Appuyez sur la touche ☐ pour afficher/effacer la liste des stations radio. Utilisez ensuite le curseur pour sélectionner une station.
Utilisez la touche MENU pour accéder aux réglages spécifiques à la radio.
Recherche des stations radio
Si vous avez utilisé l'installation rapide, toutes les stations FM disponibles ont été mémorisées. Pour lancer une nouvelle recherche, utilisez le menu Installation : Mémo. Auto (pour une recherche complète) ou Mémo. Manuel (pour une recherche station par station). Le fonctionnement de ces menus est identique a celui des menus TV.
Économiseur d'écran
Dans le menu Options vous pouvez activer / désactiver l'économiseur d'écran. L'heure et la fréquence de la station défilent à l'écran.

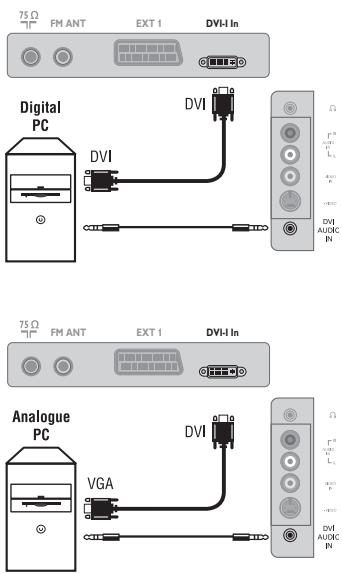

Utilisation en mode moniteur PC
Note:
– Lorsque vous utilisez le TV LCD en moniteur PC dans un environnement d'interférences électromagnétiques, des petites lignes parasites diagonales peuvent apparaître. Ceci n'affecte en rien les performances du produit.
- Pour des performances optimales, il est conseillé d'utiliser un câble DVI de bonne qualité (avec filtre d'isolation).
Mode PC
Votre téléviseur peut être utilisé comme un moniteur d'ordinateur.
Vous devez d'abord effectuer les raccordements de l'ordinateur et ajuster la résolution (voir p.13).
Choix du mode PC
① Appuyez sur la touche AV de la télécommande pour afficher la Source.
② Utilisez les touches ∧ ∨ pour sélectionner PC et appuyer sur > pour commuter le téléviseur en mode PC (DVI-I In).
Pour revenir au mode TV, appuyer sur la touche AV, sélectionner TV et valider avec >.
Appuyez sur la touche MENU pour accéder aux réglages spécifiques au mode moniteur PC. Utilisez le curseur pour régler (les réglages sont mémorisés automatiquement) :
- Image :
- Lumière / Contraste : pour régler la lumière et le contraste.
- Horizontal/Vertical : pour ajuster le positionnement horizontal et vertical de l'image.
- Régler la couleur : pour régler la teinte des couleurs (froide, normale ou chaude).
- Sélection Audio : pour choisir le son qui est reproduit sur le téléviseur (PC/HD, TV ou Radio).
- Options (disponible uniquement sur certaines versions) :
- Phase/Horloge : permet d'éliminer les lignes parasites horizontales (Phase) et verticales (Horloge).
- Format d'écran : pour choisir entre écran large ou le format original des écrans PC.
- Ajustement Auto : le positionnement est réglé automatiquement.
- Revenir réglages usine : pour revenir aux réglages d'usine (réglages par défaut).
Utilisation en mode HD (Haute Définition)
(disponible uniquement sur certaines versions)
Mode HD
Le mode HD (Haute Définition) vous permet de profiter d'une meilleure qualité d'image lorsque vous connectez un équipement HD à la prise DVI-I.
Vous devez d'abord effectuer les raccordements de l'équipement HD (voir p.13).
Choix du mode HD
① Appuyez sur la touche AV de la télécommande pour afficher la Source.
2 Utilisez les touches ∧ ∨ pour sélectionner HD et appuyer sur > pour commuter le téléviseur en mode HD.
Pour revenir au mode TV, appuyer sur la touche AV, sélectionner TV et valider avec >.
Appuyez sur la touche MENU pour accéder aux réglages spécifiques au mode HD. Utilisez le curseur pour régler (les réglages sont mémorisés automatiquement) :
- Image :
- Lumière : agit sur la luminosité de l'image.
- Couleur : agit sur l'intensité de la couleur.
- Contraste : agit sur la différence entre les tons clairs et les tons foncés.
- Définition (selon versions) : agit sur la netteté de l'image.
- Temp. Couleur : agit sur le rendu des couleurs : Froide (plus bleue), Normale (équilibrée) ou Chaude (plus rouge).
- Mémoriser : pour mémoriser les réglages de l'image.
- Son :
- Egaliseur : pour régler la tonalité du son (de grave: 100 Hz à aigus: 8000 Hz).
- Balance : pour équilibrer le son sur les haut-parleurs gauche et droit.
- Delta Volume : permet de compenser les écarts de volume qui existent entre les différents programmes ou les prises EXT. Ce réglage est opérationnel pour les programmes 0 à 40 et les prises EXT.
- AVL (Automatic Volume Leveler): contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités.
- Dolby Virtual : pour activer / désactiver l'effet d'élargissement du son. Vous avez également accès à ce réglage avec la touche 📄.
- Mémoriser : pour mémoriser les réglages du son.
- Options :
- Minuterie : pour sélectionner une durée de mise en veille automatique.
- Horizontal : pour ajuster le positionnement horizontal de l'image.
Voici la liste des différentes résolutions d'affichage disponibles sur votre téléviseur :
Le téléviseur est équipé de 1 prise péritel (EXT1) située à l'arrière et de connexions latérales.
Appuyez sur la touche AV de la télécommande pour afficher la Source et sélectionner TV ou d'autres appareils connectés à EXT1, AV/S-VHS, PC, HD ou Radio
La prise EXT1 possède les entrées/sorties audio vidéo et les entrées RVB.
Les connexions latérales possèdent une entrée audio, les entrées S-VHS et une sortie casque.
Effectuez les raccordements ci-contre. Utilisez un cordon de liaison péritel de bonne qualité.
Si votre magnétoscope ne possède pas de prise péritel, seule la liaison par le câble antenne est possible. Vous devez accorder le programme numéro 0 du téléviseur sur le signal de test du magnétoscope (voir mémo. manuelle p. 6). Ensuite pour reproduire l'image du magnétoscope, appuyez sur 0.
Magnétoscope avec Décodeur
Connectez le décodeur sur la deuxième prise péritel du magnétoscope. Vous pourrez ainsi enregistrer les émissions cryptées.
Autres appareils
FM ANT
EXT 1
DVI-I In
Récepteur satellite, décodeur, DVD, jeux,...
Effectuez les raccordements ci-contre.
Connexions latérales
L
VHCO
SHEBO
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
Equipement HD
Connection analogique HD (DVI-I)
FM ANT
EXT 1
DVI-In
HD
DVI
Connection digitale HD (DVI-I)
FM ANT
EXT 1
DVI-I In
HD
DVI
Ordinateur
Digital PC DVI
Analog PC VGA DVI
75 Ω FM ANT EXT 1 DVI-In
Analog PC VGA DVI
DVI AUDIO PIN
Effectuez les raccordements ci-contre.
Avec la touche AV, sélectionner AV / S-VHS.
Pour un appareil monophonique, connectez le signal vidéo sur l'entrée VIDEO et le signal son sur l'entrée AUDIO L (ou AUDIO R). Le son est reproduit automatiquement sur les haut-parleurs gauche et droit du téléviseur.
Casque
Lorsque le casque est connecté, le son du téléviseur est coupé. Les touches VOLUME -/+ permettent de régler le volume.
L'impédance du casque doit être comprise entre 32 et 600 ohms.
Effectuez les raccordements ci-contre.
Avec la touche AV, sélectionner HD.
Pour plus d'informations sur l'utilisation en mode HD, voir page 11.
PC avec prise DVI
Connectez la sortie moniteur de votre ordinateur (DVI) à l'entrée DVI-I In du téléviseur.
Connectez la sortie son Audio out de l'ordinateur à l'entrée DVI Audio in du téléviseur.
PC avec prise VGA
Connectez la sortie moniteur de votre ordinateur (VGA) à l'entrée DVI-I In du téléviseur grâce à un câble VGA/DVI-I*.
Connectez la sortie son Audio out de l'ordinateur à l'entrée DVI Audio in du téléviseur.
* Non fourni avec l'appareil.
Pour plus d'informations sur l'utilisation en mode PC, voir page 10.
La résolution optimale de l'écran est obtenue en configurant l'ordinateur sur :
15PF5121 : 1024 × 768, 75 Hz
20PF5121 : 640 × 480, 75 Hz
20PF5321 : 1280 × 768, 60 Hz
23PF5321 : 1280 × 768, 60 Hz
Conseils
| Mauvaise réception | La proximité de montagnes ou de hauts immeubles peut être la cause d'image dédoublée, d'écho ou d'ombres. Dans ce cas, essayez d'ajuster manuellement l'accord de l'image: voir Ajust. Fin (p. 6) ou modifiez l'orientation de l'antenne extérieure. Vérifiez également que votre antenne permet de recevoir les émissions dans cette bande de fréquences (bande UHF ou VHF) ? |
| Absence d'image | Avez-vous bien branché l'antenne ? Avez-vous choisi le bon système ? (p. 6)Une prise péritel ou une prise d'antenne mal connectée est souvent la cause de problèmes d'image ou de son (il arrive que les prises se déconnectent légèrement lorsque l'on déplace ou que l'on tourne le téléviseur).Vérifiez toutes les connexions. |
| Absence de son | Si certains programmes sont dépourvus de son, mais pas d'image, c'est que vous n'avez pas le bon système TV. Modifiez le réglage Système (p. 6).L'amplificateur connecté au téléviseur ne délivre pas de son ?Vérifiez que vous n'avez pas confondu la sortie audio avec l'entrée audio. |
| Le mode PC ne fonctionne pas ? | Vérifiez que vous avez bien configuré l'ordinateur sur un résolution d'affichage compatible (voir p. 13). |
| La télécommande ne fonctionne plus ? | Le voyant du téléviseur ne clignote plus lorsque vous utilisez la télécommande ?Remplacez la pile. |
| Veille | Si le téléviseur ne reçoit pas de signal pendant 15 mn, il passe automatiquement en veille.Pour faire des économies d'énergie, votre téléviseur est équipé de composants permettant une très faible consommation en veille (inférieure à 1 W). |
| Nettoyage du téléviseur | Le nettoyage de l'écran et du coffret doit être effectué uniquement avec un chiffon propre, doux et non pelucheux. Ne pas utiliser de produit à base d'alcool ou de solvant. |
| Toujours pas de résultats ? | Débranchez la prise secteur du téléviseur pendant 30 secondes puis rebranchez la à nouveau.En cas de panne, n'essayez jamais de réparer vous même le téléviseur, mais consultez le service après vente. |
Glossaire
DVI (Digital Visual Interface) : Interface standard digitale crée par Digital Display Working Group (DDWG) et qui convertit les signaux analogiques en signaux numériques afin de s'adapter aux moniteurs analogiques et numériques.
Signaux RVB : Il s'agit de 3 signaux vidéo Rouge, Vert, Bleu qui composent l'image. L'utilisation de ces signaux permet d'obtenir une meilleure qualité d'image.
Signaux S-VHS : Il s'agit de 2 signaux vidéo séparés Y/C issus des standards d'enregistrement S-VHS et Hi-8. Les signaux de luminance Y (noir et blanc) et de chrominance C (couleur) sont enregistrés séparément sur la bande. On obtient ainsi une meilleur qualité qu'avec la vidéo standard (VHS et 8 mm) où les signaux Y/C sont mélangés pour ne former qu'un seul signal vidéo.
Son NICAM : Procédé permettant de transmettre le son en qualité numérique.
Système : La transmission des images n'est pas faite de la même façon dans tous les pays. Il existe différentes normes : BG, DK, I, et L L'. Le réglage Système (p. 6) permet de sélectionner ces différentes normes. Ne pas confondre avec le codage couleur PAL ou SECAM. Le Pal est utilisé dans la plupart des pays d'Europe, le Secam en France, en Russie et dans la plupart des pays d'Afrique. Les États Unis et le Japon utilisent un autre système appelé NTSC. Les entrées EXT1 et EXT2 permettent de lire les enregistrements codés en NTSC.
16:9 : Désigne les proportions largeur / hauteur de l'écran. Les téléviseurs à écran large ont des proportions 16/9 et les écrans traditionnels : 4/3.
EUROPE
| CANAL....FREQ (MHz) | CANAL....FREQ (MHz) | CANAL....FREQ (MHz) |
| E2....48.25 | S15....259.25 | 33....567.25 |
| E3....55.25 | S16....266.25 | 34....575.25 |
| E4....62.25 | S17....273.25 | 35....583.25 |
| E5....175.25 | S18....280.25 | 36....591.25 |
| E6....182.25 | S19....287.25 | 37....599.25 |
| E7....189.25 | S20....294.25 | 38....607.25 |
| E8....196.25 | H1....303.25 | 39....615.25 |
| E9....203.25 | H2....311.25 | 40....623.25 |
| E10....210.25 | H3....319.25 | 41....631.25 |
| E11....217.25 | H4....327.25 | 42....639.25 |
| E12....224.25 | H5....335.25 | 43....647.25 |
| R1....49.75 | H6....343.25 | 44....655.25 |
| R2....59.25 | H7....351.25 | 45....663.25 |
| R3....77.25 | H8....359.25 | 46....671.25 |
| R4....85.25 | H9....367.25 | 47....679.25 |
| R5....93.25 | H10....375.25 | 48....687.25 |
| R6....175.25 | H11....383.25 | 49....695.25 |
| R7....183.25 | H12....391.25 | 50....703.25 |
| R8....191.25 | H13....399.25 | 51....711.25 |
| R9....199.25 | H14....407.25 | 52....719.25 |
| R10....207.25 | H15....415.25 | 53....727.25 |
| R11....215.25 | H16....423.25 | 54....735.25 |
| R12....223.25 | H17....431.25 | 55....743.25 |
| S1....105.25 | H18....439.25 | 56....751.25 |
| S2....112.25 | H19....447.25 | 57....759.25 |
| S3....119.25 | 21....471.25 | 58....767.25 |
| S4....126.25 | 22....479.25 | 59....775.25 |
| S5....133.25 | 23....487.25 | 60....783.25 |
| S6....140.25 | 24....495.25 | 61....791.25 |
| S7....147.25 | 25....503.25 | 62....799.25 |
| S8....154.25 | 26....511.25 | 63....807.25 |
| S9....161.25 | 27....519.25 | 64....815.25 |
| S10....168.25 | 28....527.25 | 65....823.25 |
| S11....231.25 | 29....535.25 | 66....831.25 |
| S12....238.25 | 30....543.25 | 67....839.25 |
| S13....245.25 | 31....551.25 | 68....839.25 |
| S14....252.25 | 32....559.25 | 69....855.25 |
FRANCE
| CANAL | FREQ (MHz) |
| 2 | 55.75 |
| 3 | 60.50 |
| 4 | 63.75 |
| 5 | 176.0 |
| 6 | 184.0 |
| 7 | 192.0 |
| 8 | 200.0 |
| 9 | 208.0 |
| 10 | 216.0 |
| B | 116.75 |
| C | 128.75 |
| D | 140.75 |
| E | 159.75 |
| F | 164.75 |
| G | 176.75 |
| H | 188.75 |
| I | 200.75 |
| J | 212.75 |
| K | 224.75 |
| L | 236.75 |
| M | 248.75 |
| N | 260.75 |
| O | 272.75 |
| P | 284.75 |
| Q | 296.75 |
ITALY
| CANALE | FREQ (MHz) |
| A | 53.75 |
| B | 62.25 |
| C | 82.25 |
| D | 175.25 |
| E | 183.75 |
| F | 192.25 |
| G | 201.25 |
| H | 210.25 |
| H1 | 217.25 |
