Caractéristique	Détails
Type d'appareil	Multimètre numérique
Plage de mesure de tension	0 à 600 V AC/DC
Plage de mesure de courant	0 à 10 A AC/DC
Plage de mesure de résistance	0 à 20 MΩ
Fonctionnalités supplémentaires	Mesure de fréquence, test de continuité, diode
Affichage	Écran LCD rétroéclairé
Alimentation	Piles 9V
Dimensions	170 x 80 x 40 mm
Poids	300 g
Normes de sécurité	CAT III 600 V
Utilisation	Idéal pour les applications domestiques et professionnelles
Maintenance	Vérifier régulièrement l'état des piles et des sondes
Garantie	2 ans

FOIRE AUX QUESTIONS - AMP25 Amprobe

Comment allumer le multimètre Amprobe AMP25 ?

Pour allumer le multimètre Amprobe AMP25, tournez le sélecteur de mode sur n'importe quelle fonction. L'écran s'allumera automatiquement.

Comment mesurer la tension avec le Amprobe AMP25 ?

Pour mesurer la tension, sélectionnez la fonction 'V' sur le sélecteur, connectez les sondes aux bornes appropriées et placez les sondes sur le circuit ou la source de tension.

Pourquoi l'écran de mon Amprobe AMP25 reste-t-il noir ?

Si l'écran reste noir, vérifiez si les piles sont installées correctement ou si elles doivent être remplacées. Assurez-vous également que le sélecteur de mode est en position fonctionnelle.

Comment tester la continuité avec le Amprobe AMP25 ?

Pour tester la continuité, sélectionnez la fonction de continuité sur le sélecteur. Connectez les sondes aux deux points que vous souhaitez tester. Si le circuit est fermé, un bip retentira.

Que faire si le multimètre donne des lectures incohérentes ?

Assurez-vous que les sondes sont bien connectées et que le multimètre est réglé sur la bonne plage. Si le problème persiste, vérifiez l'état des sondes et des piles.

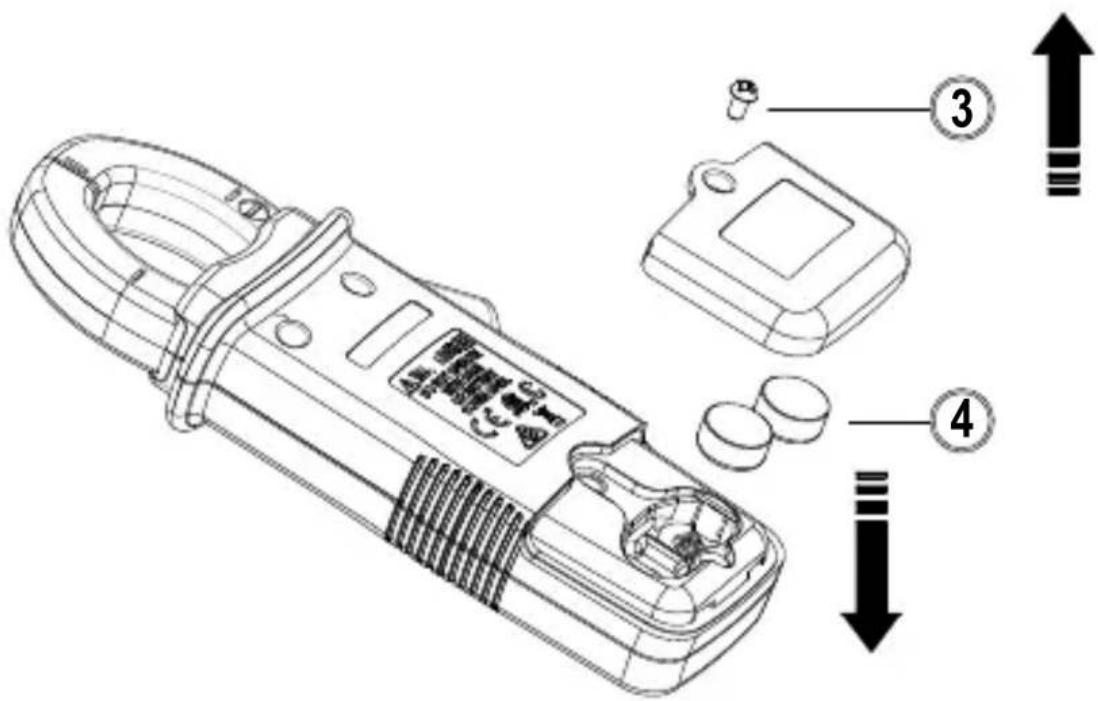

Comment changer les piles du Amprobe AMP25 ?

Pour changer les piles, retirez le couvercle du compartiment des piles situé à l'arrière du multimètre. Remplacez les piles par des piles neuves de même type, puis refermez le couvercle.

Le multimètre ne mesure pas le courant, que faire ?

Vérifiez que le multimètre est correctement configuré pour mesurer le courant. Assurez-vous également que les sondes sont branchées aux bornes correctes pour la mesure du courant.

Comment utiliser la fonction de mesure de résistance ?

Sélectionnez la fonction de mesure de résistance (Ohm) sur le sélecteur. Connectez les sondes aux bornes et placez-les sur le composant ou le circuit à tester.

Le multimètre affiche 'OL', que signifie cela ?

'OL' indique que la valeur mesurée est hors de la plage sélectionnée. Vérifiez les connexions et sélectionnez une plage supérieure si nécessaire.

Où trouver le manuel d'utilisation du Amprobe AMP25 ?

Le manuel d'utilisation est généralement disponible sur le site web d'Amprobe dans la section support ou téléchargement. Vous pouvez aussi le trouver dans la boîte du produit.

MODE D'EMPLOI AMP25 Amprobe

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prenant effet à la date d'achat, sauf disposition contraire prévue par la loi. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D'AUCUNS DÉGATS OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe®.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® (voir les adresses ci-dessous).

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe®. Appelez Amprobe® ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux États-Unis et au Canada

Amprobe

Amprobe

Everett, WA 98203 Mississauga, ON L4Z 1X9Canada

Tél. : 877-AMPROBE (267-7623) Tél. : [phone]

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® pour une somme nominale. Consultez la section « Where to Buy » sur le site www.metermantesttools.com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe® Europe

Beha-Amprobe GmbH

In den Engematten 14

79286 Glottertal, Allemagne

Tél. : [phone] - 0

www.amprobe.eu

*(Réservée à la correspondance – Aucun remplacement ou réparation n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

TABLE DES MATIÈRES

SYMBOLE 3

Mesure de courant CA et CC....8

ZÉRO A CC....9

Courant d'appel....9

Détection de tension sans contact....10

Conservation des données .... 11

Arrêt automatique .... 11

SPÉCIFICATIONS....12

SPÉCIFICATIONS ÉLECTRIQUES 14

ENTRETIEN ET RÉPARATIONS....16

1 Mâchoire
2 Protège-main
3 Déclencheur de la mâchoire
4 Écran LCD
5 Indicateur du centre de la mâchoire pour la mesure du courant
6 Rétroéclairage / Flash et Boutons de fonctions

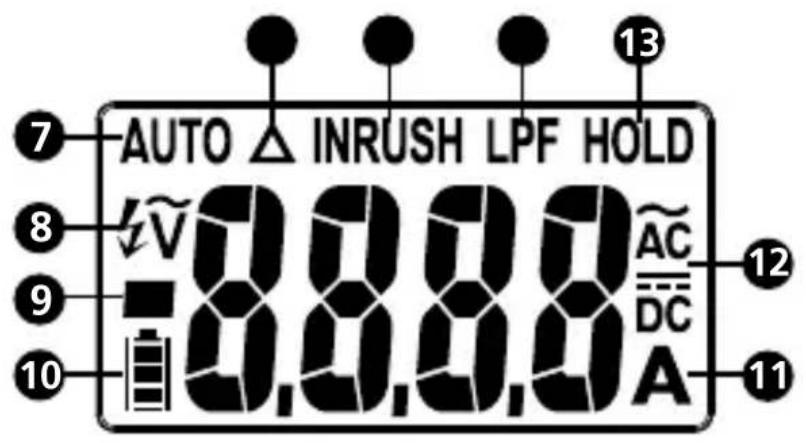

AUTO INRUSH LPF HOLD AV 0.0.0.0 AC DC A 13 7 8 9 10 12 11

7 AUTO : Mode mesure du courant CA/CC Auto actif
⑧ Mode tension sans contact actif
9 Lecture négative
10 Indicateur d'état des piles
11 A : Ampères
12 ACourant alternatif (CA)

Courant continu (CC)

13 MÉMORISER : Conservation des données
14 LPF: Mode filtre passe-bas actif
15 INRUSH: Mode courant d'appel actif
16 Δ Le ZÉRO relatif est actif

SYMBOLES

	Application et retrait des conducteurs sous tension dangereux autorisés
	Attention! Risque de décharge électrique
	Attention! Consulter les explications de ce manuel
	Cet équipement est protégé par une isolation double ou renforcée.
	Terre (Masse)
CAT III Surtension catégorie III
~	Courant alternatif (CA)
	Courant continu (CC)
	Pile
	Association canadienne de normalisation (NRTL/C)
	Conforme aux directives européennes.
	Conforme aux normes australiennes pertinentes.
	Ne jetez pas ce produit avec les déchets municipaux non triés. Contacter un organisme de recyclage qualifié

CONSIGNES DE SÉCURITÉ

Le débitmètre est conforme aux normes :

• UL/CEI/EN 61010-1, CAN/CSA C22.2 N° 61010-1-12, degré de pollution 2, catégorie de mesure III 600 V
  • IEC/EN 61010-2-032, CAN/CSA-C22.2 No. 61010-2-032-12
  • EMC IEC/EN 61326-1

Catégorie de mesure III (CAT III) correspond aux mesures d'équipements câblés dans les installations fixes, tableaux de distribution et disjoncteurs. Comprend également les câbles, barres omnibus, boîtiers de raccordement, commutateurs, prises électriques dans l'installation fixe, et les moteurs stationnaires à branchement permanent à des installations fixes.

Directives CENELEC

Les instruments sont conformes à la directive basse tension CENELEC 2006/95/CE et la directive de compatibilité électromagnétique 2004/108/CE.

Avertissement : Lire avant utilisation

Pour éviter tout risque d'électrocution ou de blessure :

• Utilisez l'appareil de mesure comme indiqué dans ce manuel, dans le cas contraire la protection fournie par l'appareil de mesure pourrait être compromise.
• Évitez de travailler seul pour pouvoir bénéficier d'une assistance.
• N'utilisez pas l'appareil de mesure dans des environnements humides ou sales.

- N'utilisez pas l'appareil s'il semble endommagé. Inspectez l'appareil avant utilisation. Recherchez d'éventuelles fissures ou du plastique manquant. Faites particulièrement attention à l'isolation autour des connecteurs.

- Seul du personnel qualifié peut se charger de l'entretien.

- Utilisez avec une grande prudence lorsque vous travaillez avec des conducteurs ou barres omnibus exposés. Le contact avec le conducteur pourrait causer une électrocution.

- Ne tenez pas le multimètre au-delà de la barrière tactile.

- Lors de la mesure du courant, centrez le conducteur sur la pince.

- N'utilisez jamais le multimètre lorsque le couvercle des piles ou le boîtier est ouvert.

- Ne retirez jamais le couvercle des piles et n'ouvrez jamais le boîtier du multimètre sans avoir d'abord retiré les mâchoires d'un conducteur sous tension.

- Soyez prudent si vous travaillez sur des tensions supérieures à 30 V CA rms, 42 V CA crête ou 60 V CC. Ces tensions posent des risques d'électrocution.

- N'essayez pas de mesurer des tensions qui peuvent dépasser la plage maximale du multimètre.

- Utilisez la fonction appropriée pour vos mesures.

- Ne pas utiliser le multimètre à proximité de gaz explosifs, de poussière ou de vapeur.

- Utilisez uniquement des piles 1,5 V LR44, correctement installées dans le boîtier du multimètre, pour alimenter le multimètre.

- Pour éviter des erreurs de lecture pouvant conduire à une décharge électrique et à des blessures, remplacez la pile dès que l'indicateur de pile faible (☐) apparaît. Vérifiez le fonctionnement du multimètre sur une source connue avant et après utilisation.

- Lors des réparations, n'utilisez que les pièces de rechange préconisées.

- Conformez-vous aux normes locales et nationales de sécurité. De l'équipement de protection individuelle doit être utilisé pour éviter les chocs et les blessures lorsque des conducteurs en fonctionnement sont exposés.

Votre emballage doit contenir :

1 Multimètre à pince
2 piles 1,5 V LR44
1 Mallette de transport
1 Manuel de l'utilisateur

Si l'un de ces éléments est manquant ou endommagé, retourner l'emballage complet à votre point d'achat pour un échange.

MESURES

Avertissement

Pour éviter tout risque d'électrocution ou de blessure :

• Pour éviter une décharge électrique ou des blessures corporelles :
• Lors de la mesure du courant, centrez le conducteur sur la pince.
• Placez vos doigts derrière la barrière tactile.
• Utilisez la fonction appropriée pour les mesures.

Bouton Description
	Appuyez sur le bouton pour mettre en MARCHE le multimètre (le mode par défaut est A CA/CC automatique). Appuyez pendant plus d'une seconde pour le mettre à l'ARRÊT.
	OFF Press >1 Sec
	Appuyez sur le bouton pour activer ou désactiver le rétroéclairage LCD. Le rétroéclairage se désactive automatiquement après environ 30 secondes.
A	Appuyez sur le bouton pour sélectionnerle mode A CA ou A CC. Appuyez sur lebouton pendant plus d'une secondepour revenir au mode A CA/CC AUTO.
LPFInrush	Appuyez sur le bouton Inour entreren mode Filtre passe-bas (LPF est affiché).Appuyez une deuxième fois pour entreren mode courant d'appel (INRUSH estaffiché). Appuyez à nouveau pour quitterla fonction.
V4 ZERO1/2 Sec	Appuyez sur le bouton V4 pour activerle mode tension sans contact. Appuyezune deuxième fois pour quitter le modetension sans contact.Appuyez sur le bouton V4 / ZERO2 pendantplus de deux secondes pour effacer lalecture A CC de l'écran ( est affiché) etétablir une valeur de référence pour A CC.Appuyez à nouveau sur le bouton V4pendant plus de deux secondes pourquitter ce mode.⚠ Attention1. Le mode ZÉRO peut être activé en A CCar A CC du mode A CC/CA Automatiqueuniquement.2. Si ZÉRO est activé (le symbole est affiché en mode A CC et A CCAutomatique uniquement), la valeurrésiduelle de correction ne sera pasréinitialisée tant que le multimètre n'estpas mis à l'ARRÊT.3. Le ZÉRO peut être activé si la valeurrésiduelle est < 6 A en mode A CC, < 6 ACC et < 0,1 A CA en mode A CC/CA Auto.
MÉMORISER	Appuyez sur le bouton MÉMORISERPour figer la lecture de l'écran (HOLD estaffiché), et appuyez une deuxième foispour reprendre l'affichage normal.⚠ AvertissementPour éviter une décharge électriqueou des blessures corporelles, quandl'affichage HOLD est activé, soyezconscient que l'affichage ne changera passi vous appliquez un courant différent.

Mesure de courant CA et CC

Avertissement

Pour éviter les électrocutions et blessures :

• Ne tenez pas le multimètre au-delà de la barrière tactile.
• N'utilisez pas le multimètre pour des mesures dépassant la fréquence nominale maximale (400 Hz). Les courants qui circulent peuvent causer des élévations dangereuses de température des pinces.

Pour mesurer un courant CA ou CC :

1. Mettez en marche le multimètre en appuyant sur le bouton ⚙, le mode par défaut est le mode de détection A CA/CC auto (AUTO est affiché). Appuyez sur le bouton ≈ pour choisir A CA ou A CC. L'affichage reflète le mode de fonction sélectionné.
2. Ouvrez la pince en appuyant sur le mécanisme de dégagement de la mâchoire et insérez le conducteur à mesurer sur la pince. Vérifiez que les mâchoires sont bien fermées.
3. Fermez la pince et centrez le conducteur à l'aide des repères d'alignement de la mâchoire.
4. Lisez la valeur de courant à l'écran.

⚠ Attention

Pendant une mesure de courant, maintenez les mâchoires éloignées des autres dispositifs porteurs de courant tels que les transformateurs, les moteurs ou les fils sous tension, car ils peuvent influencer négativement la précision de la mesure.

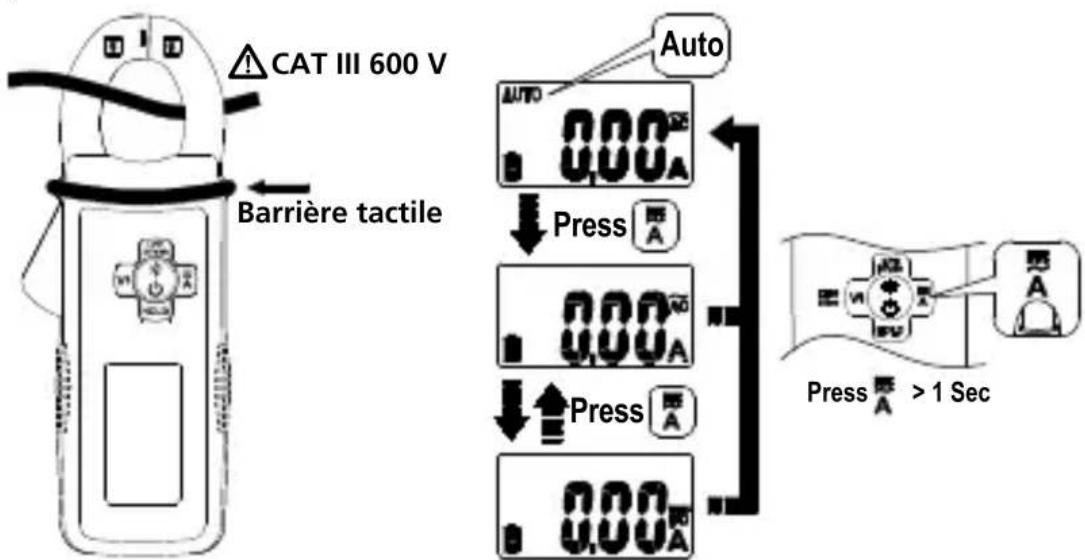

CAT III 600 V Barrière tactile Auto Press Press Press >1 Sec

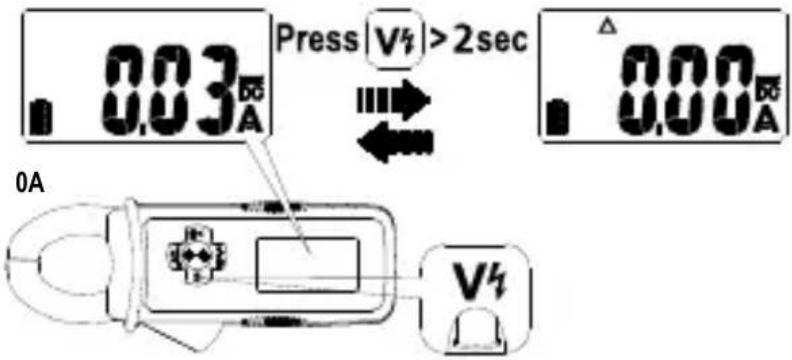

ZÉRO A CC (mode A CC et A CC/CA Auto)

Appuyez sur le bouton V4 pendant plus de deux secondes pour effacer la lecture A CC de l'écran et établir une valeur de référence pour A CC.

Press |V4| >2sec 0.03A 0A V4

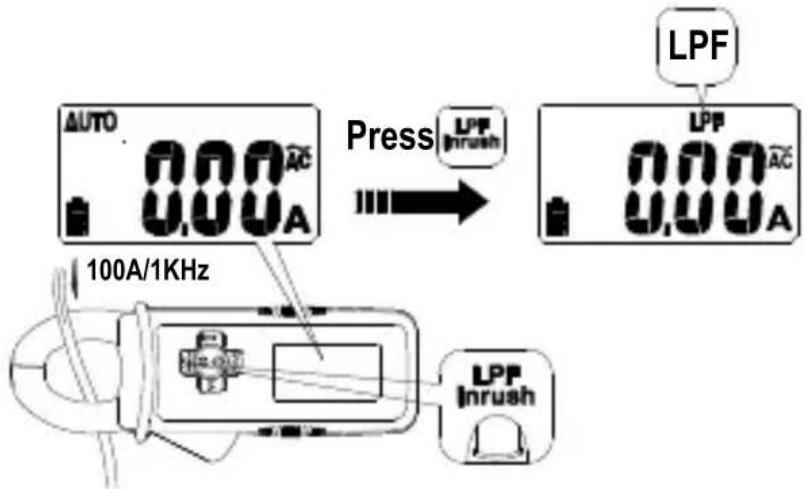

Filtre passe-bas

Appuyez sur le bouton LPF pour activer le mode Filtre passe-bas (« LPF » est affiché).

Appuyez une deuxième fois, le multimètre passe en mode courant d'appel (INRUSH est affiché). Appuyez à nouveau pour quitter la fonction.

AUTO 0.00 A Press LPF Inrush LPF 0.00 A 100A/1KHz LPF Inrush

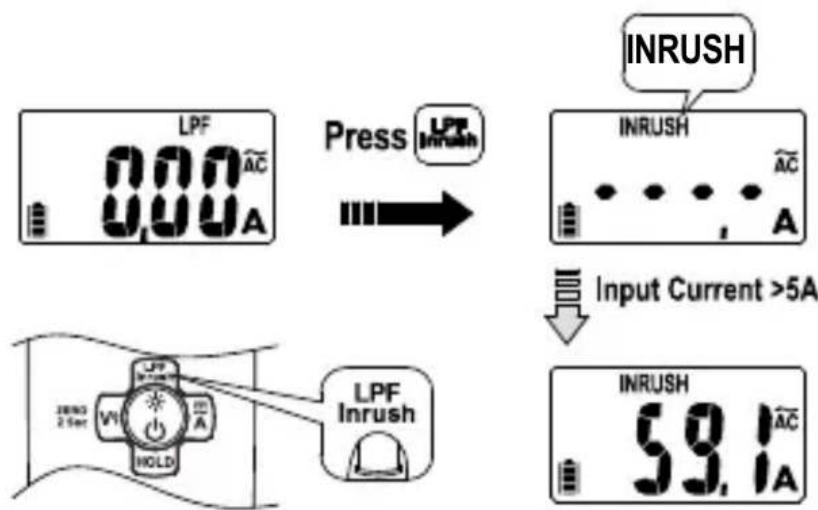

Courant d'appel

Appuyez d'abord sur le bouton LPF pour entrer en mode Filtre passe-bas (LPF est affiché). Appuyez une deuxième fois pour entrer en mode courant d'appel (« INRUSH » est affiché). Appuyez à nouveau pour quitter la fonction.

Le multimètre calcule la valeur RMS pendant 100 ms si un courant supérieur à 5 A est détecté.

LPF 000A Press INRUSH INRUSH A Input Current >5A LPF Inrush INRUSH 59.1A

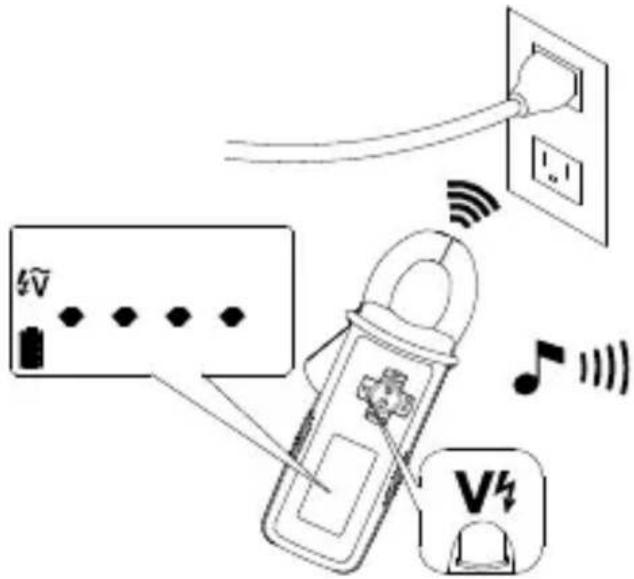

Détection de tension sans contact

1. Appuyez sur le bouton pour activer le mode tension sans contact (Vest affiché).
2. L'antenne de détection de tension se situe le long de l'extrémité supérieure de la mâchoire stationnaire de la pince pour détecter le champ électrique autour des conducteurs sous tension
3. La puissance du signal du champ électrique détecté est indiquée par une série de segments à barre sur l'écran et par signal sonore. Plus le champ électrique détecté est fort, plus le diagramme à barres affiché contient de segments et plus le bip sonore généré est intense.

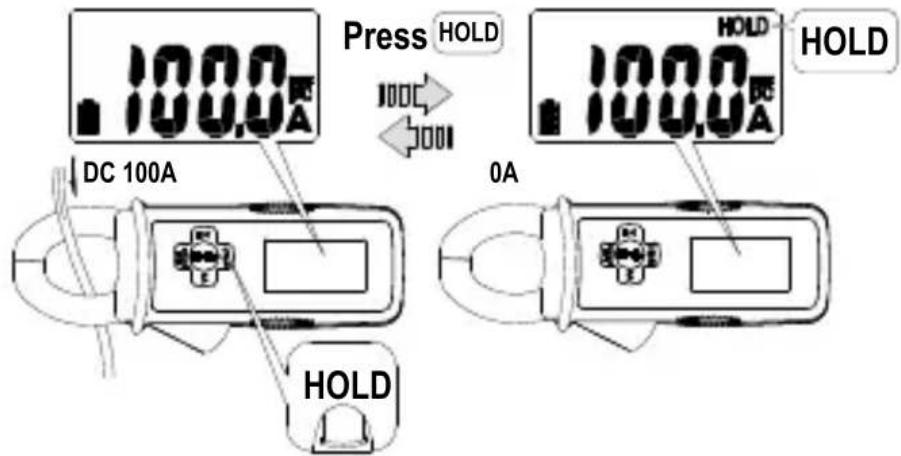

Conservation des données

Appuyez sur le bouton MÉMORISER pour figer la lecture de l'écran (HOLD est affiché), la lecture est réactivée si vous appuyez une deuxième fois sur ce bouton.

Avertissement

Pour éviter une décharge électrique ou des blessures corporelles, quand l'affichage HOLD est activé, soyez conscient que l'affichage ne changera pas si vous appliquez un courant différent.

Remarque : Pendant la mémorisation des données, l'affichage clignote si le signal mesuré est supérieur de 50 points à la lecture de l'écran. Le multimètre ne peut pas détecter entre le courant CA et CC.

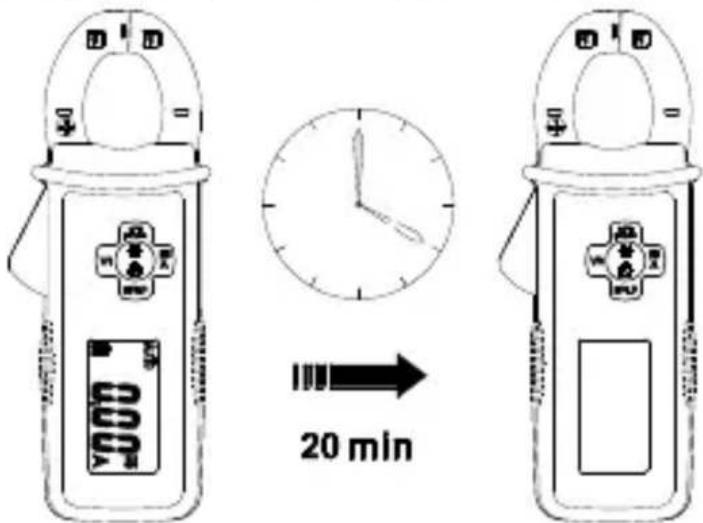

Arrêt automatique

Le multimètre s'éteint si aucun bouton n'est actionné pendant 20 minutes.

Pour remettre le multimètre en marche, appuyez sur le bouton ⚙️ et relâchez-le afin de redémarrer le multimètre. Le multimètre passe en mode par défaut (A CA/CC auto) si le multimètre est remis en MARCHE.

20 min

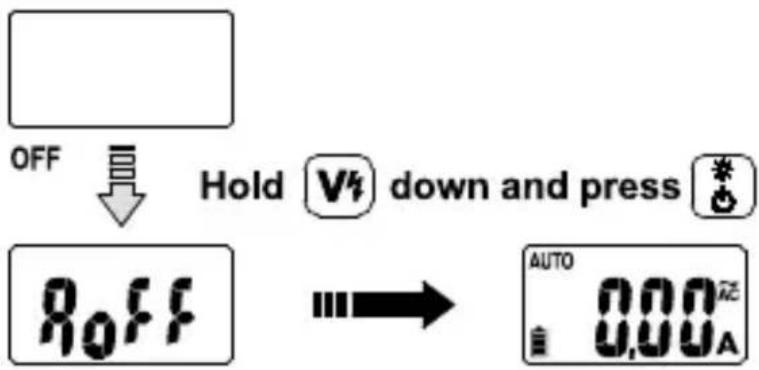

Désactiver l'arrêt automatique :

Appuyez et maintenez le bouton V4 enfoncé tout en appuyant sur le bouton ⚙️. « AoFF » est affiché, relâchez alors le bouton V4 et multimètre est mis en MARCHE et passe en fonction de mesure par défaut (A CA/CC auto).

OFF Hold V4 down and press * OFF AUTO 0.00A

Le mode arrêt automatique reprend si le multimètre est mis à l'ARRÊT puis mis en MARCHE à nouveau.

SPÉCIFICATIONS

Affichage 6000 points
Mesure TRMS (Vrai RMS)
Polarité Automatique
Affichage de dépassement de plage	« OL » ou « -OL »
Fréquence de mise à jour	2 fois par seconde nominal
Température de fonctionnement	32 °F à 122 °F (0 °C à 50 °C)
Humidité relative	Sans condensation,32 °F à 86 °F (0 °C à 30 °C) ≤ 80 %,> 86 °F à 104 °F (> 30 °C à 40 °C) ≤ 75 %,> 104 °F à 122 °F (> 40 °C à 50 °C) ≤ 45 %
Température de stockage	-4 °F à 140 °F (-20 °C à 60 °C), 0 % à 80 % H.R. (sans pile)
Degré de pollution	2
Altitude de fonctionnement	≤ 2 000 m
Coefficient de température	nominal 0,2 x (précision spécifiée)/ °C , < 18°C, > 28°C)
Protection contre les tensions transitoires	6,0 kV (1,2/50 μs)
E.M.C. Répond à	EC/EN 61326-1
Conformité sécurité	CEI/EN 61010-1, CEI/EN 61010-2-032
Approbation d'agences
Chocs Vibrations	MIL-PRF-28800F pour instrument A de classe 2
Protection contre les chutes	4 pieds (120 cm)
Alimentation Deux piles 1,5 V LR44
Durée de vie des piles	20 heures
Indication de pile faible
Arrêt automatique	Inactivité pendant 20 minutes
Dimensions (L x W x H)	5,8 x 2,4 x 1,3 po (147 x 60 x 32 mm)
Poids 0,31 lb (140 g)
Ouverture de mâchoire et diamètre du conducteur	0,98 po (25 mm) maxi

La précision est indiquée comme suit ±(% de lecture + nombre de points du chiffre le moins significatif) à 23 °C ± 5 °C, avec une humidité relative inférieure à 80 % H.R., les spécifications A CA sont TRMS (vrai R.M.S.), couplage en ca Le facteur de crête peut avoir pour valeur jusqu'à 3,0 à 4000 points.

Pour les formes d'ondes non sinusoidales, précision supplémentaire selon le Facteur de Crête (F.C.):

Ajouter 3,0% pour F.C. 1,0 à 2,0

Ajouter 5,0% pour F.C. 2,0 à 2,5

Ajouter 7,0% pour F.C. 2,5 à 3,0

Erreur de position de la pince : ± 1,5 % de la lecture à l'écran

Courant CA

Gamme 60,00 A	300,0 A
Résolution 0,01 A	0,1 A
Précision50 Hz à 100 Hz	± (1,5 % + 25 LSD)à < 3 A± (1,5 % + 5 LSD)à ≥ 3 A	± (1,5 % + 5 LSD)
Précision100 Hz à 400 Hz	± (2,5 % + 25 LSD)à < 3 A± (2,5 % + 5 LSD)à ≥ 3 A	± (2,5 % + 5 LSD)

Réponse en fréquence : 50 à 400 Hz (Onde sinusoidale)

Courant CC

Gamme 60,00 A	1)	300,0 A
Résolution 0,01 A	0,1 A
Précision ± (1,5 % + 10LSD)2)		± (1,5 % + 5 LSD)

1) Il y a des variations de moins de 0,3 A lors de la mesure dans différentes directions.
2) Ajouter 10 LSD à la précision en mode A CA / CC Auto.

Filtre passe-bas

Gamme 60,00 A	300,0 A
Résolution 0,01 A	0,1 A
Précision50 Hz à 60 Hz	± (3,5 % + 25 LSD)à < 3 A± (3,5 % + 5 LSD)à ≥ 3 A	± (3,5 % + 5 LSD)

Fréquence de coupure (- 3 dB) : Environ 160 Hz Caractéristiques d'atténuation : Environ -24 dB/Octave

Courant d'appel

Gamme 300,0 A
Résolution 0,1 A

CTemps d'intégration : 100 ms Courant de déclenchement : 5,0 A

Détection de tension sans contact

Plage de tension : 80 V à 600 V, 50 Hz à 60 Hz Indication : segments du diagramme à barres et bip sonores proportionnels à la puissance du champ Fréquence de détection : 50/60 Hz Antenne de détection : Dans le côté supérieur de la mâchoire stationnaire

Si le multimètre ne fonctionne pas, vérifiez les piles, les câbles d'essai, etc. et remplacez-les si nécessaire.

Vérifiez ce qui suit :

1. Remplacez le fusible ou la pile si le multimètre ne fonctionne pas.
2. Vérifiez les instructions d'utilisation pour de possibles erreurs dans la procédure d'exploitation.

Sauf pour le remplacement de la pile, la réparation du multimètre doit uniquement être effectuée par un centre de service autorisé par l'usine ou par tout autre personnel qualifié de réparation d'instruments.

La face avant et la mallette peuvent être nettoyées avec un détergent doux et de l'eau. Appliquer en petite quantité avec un chiffon doux et laisser sécher complètement avant utilisation. Ne pas utiliser d'hydrocarbures aromatiques, d'essence ou de solvants chlorés pour le nettoyage.

Si la tension de la pile passe en dessous de la valeur nécessaire à un fonctionnement correct, le symbole pile ( ) apparaît.

Avertissement

Pour éviter les chocs, les blessures ou les dommages à l'appareil de mesure, débranchez les câbles d'essai avant d'ouvrir le boîtier.

Suivez les étapes ci-dessous pour remplacer la PILE :

1. Retirez le multimètre du circuit de mesure.
2. Mettez le multimètre en position OFF.
3. Retirez la vis du couvercle des piles et ouvrez le couvercle des piles
4. Retirez les piles et remplacez-les par deux piles 1,5 V (LR44). Respectez la polarité lors de l'installation des piles.
5. Mettez le couvercle de la pile en place et serrez la vis. Piles : 2 x 1,5 V (LR44)
