MODE D'EMPLOI FWF81683W EU WHIRLPOOL

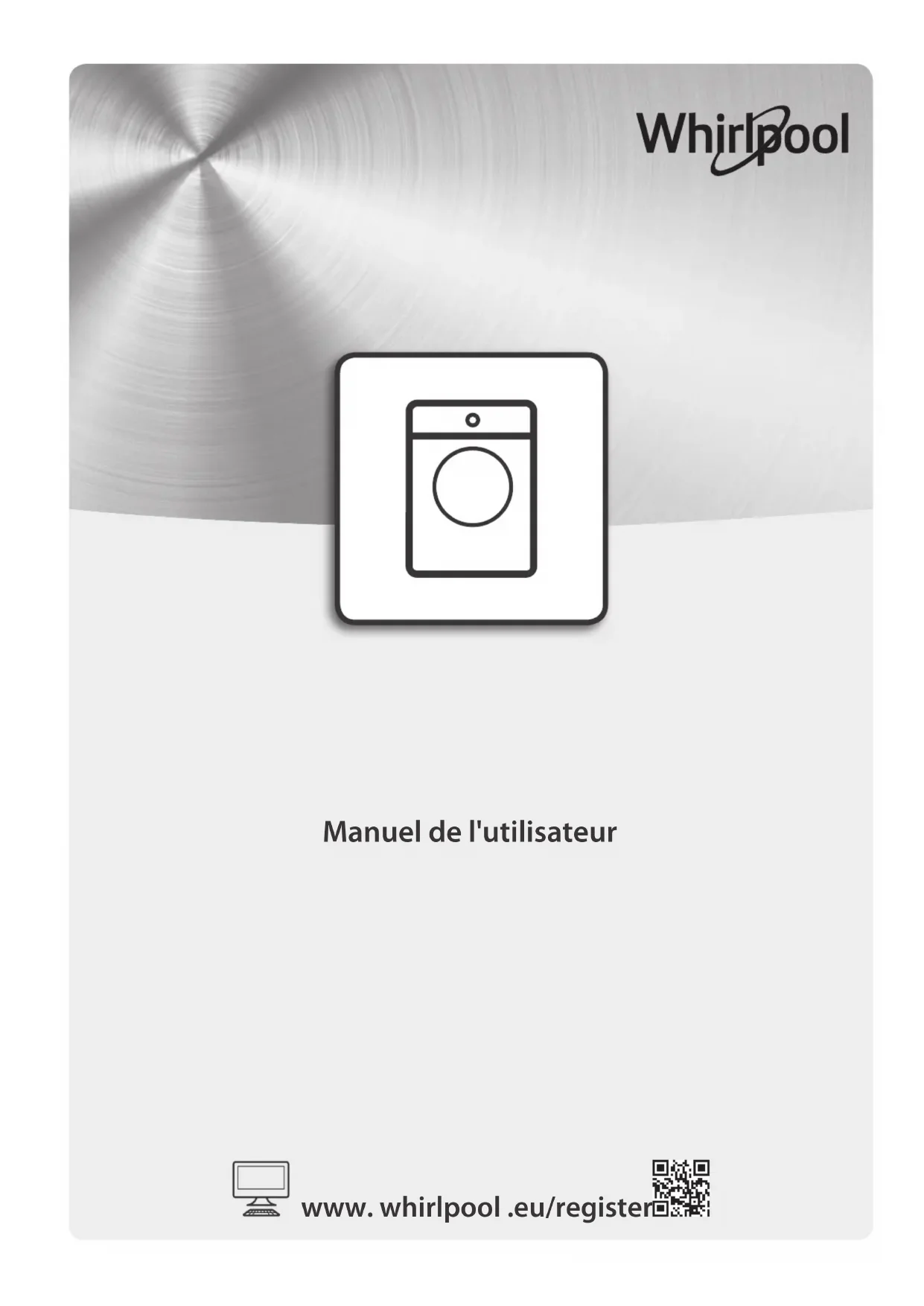

www. whirlpool .eu/register Manuel de l'utilisateur2

GUIDE DE SANTÉ ET SÉCURITÉ ............................................................ 3

Mesures de sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL. An de recevoir une assistance plus complète, merci d'enregistrer votre appareil sur www.whirlpool.eu/register INDEX

CONSIGNES D'INSTALLATION ...........................................................18FR

Guide de santé et sécurité

Avant d’utiliser l’appareil, lire attentivement les consignes de sécurité. Conservez-les à portée pour consultation ultérieure. Le présent manuel contient des consignes de sécurité importantes, qui gurent également sur l'appareil; elles doivent être observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise utilisation de l’appareil, ou d'un mauvais réglage des commandes. Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d'une personne responsable leur ayant expliqué l'utilisation de l'appareil en toute sécurité, ainsi que les dangers potentiels. Ne laissez pas les enfants de jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil sans surveillance. N'ouvrez pas la porte avec trop de vigueur et ne l'utilisez pas comme marchepied.

UTILISATION AUTORISÉE

MISE EN GARDE : Cet appareil n’est pas conçu pour être utilisé avec un dispositif de mise en marche externe comme une minuterie ou un système de contrôle à distance. Cet appareil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants : cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail; dans les fermes; Par les clients dans les hôtels, motels, chambres d'hôtes, et autres résidences similaires. Ne chargez pas la machine au-delà de sa capacité maximale (kg de linge sec) indiquée dans le tableau des programmes. Cet appareil n'est pas conçu pour une utilisation professionnelle. N'utilisez pas l'appareil à l'extérieur. N'utilisez pas de solvants (par exemple térébenthine, benzène), de détergents contenant des solvants, de la poudre à récurer, de détergents pour vitre ou tout usage, ou de liquides inammables ; Ne lavez jamais des tissus imbibés avec du solvant ou des liquides inammables dans le lave-linge. INSTALLATION Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risquez de vous couper. Si vous souhaitez installer un sèche-linge au-dessus de votre lave-linge, vériez d'abord si cela est possible auprès du Service après-vente ou de votre détaillant. Une telle installation nécessite la xation du sèche-linge sur le lave-linge à l'aide d'un kit de superposition adéquat, disponible auprès du Service après-vente ou de votre détaillant. Ne déplacez jamais l'appareil en le tenant par le dessus ou le couvercle. L'installation, incluant l'alimentation en eau (selon le modèle), et les connexions électriques, ainsi que les réparations, doivent être exécutées par un technicien qualié. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l'appareil autres que ceux spéciquement indiqués dans le guide d'utilisation. Gardez les enfants à l'écart du site d'installation. Après le déballage de l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez le détaillant ou le Service après-vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs en plastique, parties en polystyrène, etc.) hors de la portée des enfants - ils pourraient s'étouer. L'appareil ne doit pas être branché à l'alimentation électrique lors de l'installation - vous pourriez vous électrocuter. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pas endommagé par l'appareil - risque d'incendie ou de choc électrique. Branchez l'appareil seulement après avoir complété l'installation. N'installez pas votre appareil dans un endroit où il pourrait être exposé à des conditions extrêmes comme : mauvaise ventilation, température inférieure à 5°C ou supérieure à 35°C. Lors de l'installation de l'appareil, assurez-vous que les quatre pieds sont stables et reposent sur le sol, en les réglant si nécessaire, et vériez que l'appareil soit parfaitement de niveau en utilisant un niveau à bulle. Si l'appareil est installé sur des planchers en bois ou « ottants » (certains parquets et matériaux stratiés), xez une feuille de contreplaqué de 60 x 60 x 3 cm (au moins) sur le sol, puis placer l'appareil dessus. Raccordez les tuyaux d'alimentation en eau conformément aux réglementation de votre compagnie de distribution d'eau locale.Guide de santé et sécurité

Pour les modèles à remplissage à froid uniquement : Ne raccordez pas l'alimentation d'eau chaude. Pour les modèles avec arrivée d'eau chaude : la température de l'eau chaude à l'arrivée ne doit pas dépasser 60°C. Le lave-linge est doté d'écrous de transport destinés à éviter tout endommagement intérieur pendant le transport. Avant de mettre l'appareil en service, les boulons de transport doivent être impérativement retirés. Une fois cette opération terminée, bouchez les ouvertures à l'aide des 4obturateurs en plastique fournis. Après l'installation du dispositif, attendez quelques heures avant de le démarrer, an de l'acclimater aux conditions environnementales de la pièce. Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon le modèle) ne sont pas obstruées par de la moquette ou tout autre matériau. Utilisez uniquement de nouveaux tuyaux pour relier l'appareil à l'alimentation d'eau. Les anciens tuyaux ne doivent pas être réutilisés. La pression de l'eau doit être dans la gamme de 01-1 MPa. ALIMENTATION ÉLECTRIQUE Il doit être possible de débrancher l’appareil de l’alimentation électrique en retirant la che de la prise de courant si elle est accessible, ou à l’aide d’un interrupteur multipolaire en amont de la prise de courant, conformément aux normes de sécurité électrique nationales. utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appareil si vous êtes mouillé ou si vous êtes pieds nus. N'utilisez pas cet appareil si le câble d'alimentation ou la prise de courant sont endommagés, si l'appareil ne fonctionne pas correctement, ou s'il a été endommagé ou échappé. Si le câble d’alimentation est endommagé, remplacez-le avec un câble identique par le fabricant ou un de ces techniciens autorisée, ou un technicien qualié pour éviter les dangers d'électrocution.

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT : Assurez- vous que l'appareil

est éteint et débranché du réseau électrique avant d'eectuer l'entretien - vous pourriez vous électrocuter ; n'utilisez jamais un appareil de nettoyage à vapeur - risque de choc électrique.

ÉLIMINATION DES MATÉRIAUX D’EMBALLAGE

Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage . Les diérentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec les réglementations des autorités locales régissant la mise au rebut de déchets.

MISE AU REBUT DES APPAREILS

ÉLECTROMÉNAGERS Cet appareil est fabriqué avec des matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux réglementations locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil. Cet appareil est certié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). En vous assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d’éventuelles conséquences négatives sur l'environnement et la santé humaine. Ce symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.FR

Manuel de l'utilisateur

1. Plan de travail2. Distributeur de lessive3. Panneau de commande4. Poignée de porte5. Porte6. Filtre à eau - derrière la plinthe7. Plinthe (amovible)8. Supports réglables (4)

DISTRIBUTEUR DE LESSIVE

1. Compartiment de lavage principal • Lessive pour le lavage principal• Détachant• Assouplissant• Pour une lessive liquide, il est recommandé d'utiliser une boule en plastique amovible A (fournie) pour un dosage correct. En cas d'utilisation d'une lessive en poudre, placer la séparation dans la fente B.2. Compartiment de prélavage • Lessive pour le prélavage3. Compartiment adoucissant • Adoucissant• Amidon Verser l'assouplissant ou la solution d'amidon jusqu'au repère « max ».4. Bouton déclencheur (appuyer pour enlever le distributeur de lessive pour le nettoyer)

DONNÉES TECHNIQUES POUR LE RACCORDEMENT DE L'EAU Raccordement de l'eauAlimentation d'eau FroideRobinet d'eau raccord de tuyau leté de 3/4"Pression d'alimentation d’eau minimale 100 kPa (1 bar)Pression d'alimentation de l’eau maximale 1000 kPa (10 bars)6 Manuel de l'utilisateur PROGRAMMES Respectez les consignes indiquées sur l'étiquette d'entretien du linge pour sélectionner le programme approprié. La valeur indiquée dans le symbole du bac est la température maximale possible pour laver le vêtement.

1 Bouton « ON/OFF » 2 Sélecteur de programme3 Bouton « Départ/Pause » 4 Bouton « Essorage » 5 Bouton « Départ diéré » 6 Bouton « FreshCare+ » / « Verrouillage des touches » 7 Bouton « Température » 60° 40° MIXTE Pour laver des vêtements résistants légèrement à normalement sales, en coton, lin, bres synthétiques et bres mixtes. BLANC Pour laver des serviettes, sous-vêtements, nappes, drapes etc, en coton résistant et en lin, de normalement à très sales. Ce n'est que lorsque la température est sélectionnée à 90°C que le cycle est doté d'une phase de prélavage avant la phase de lavage principal. Dans ce cas, il est recommandé d'ajouter de la lessive à la fois dans la section de prélavage et de lavage principal. COTON Cotons résistants moyennement à très sales. COTON Pour laver des vêtements en coton moyennement sales. À 40°c et 60°C, c'est le programme coton standard et le plus ecace en termes de consommation d'eau et d'énergie. SPORT Pour laver des vêtements de sport légèrement sales (survêtements, shorts, etc.). Pour de meilleurs résultats, nous recommandons de ne pas dépasser la charge maximale indiquée dans le « TABLEAU DES PROGRAMMES ». Nous recommandons d'utiliser de la lessive liquide, et d'ajouter la quantité adaptée pour une demi-charge. COUETTES Conçu pour laver des éléments rembourrés en duvets, comme des couettes simples ou doubles, des coussins et des anoraks. Il est recommandé de charger ces éléments rembourrés dans le tambour avec les bords repliés vers l'intérieur et de ne pas dépasser ¾ du volume du tambour. Pour un lavage optimal, nous recommandons d'utiliser une lessive liquide. JEANS Retournez les vêtements sur l'envers avant le lavage et utilisez une lessive liquide. ESSORAGE + VIDANGE Essore la charge et vide l'eau. Pour des vêtements résistants. Si vous excluez le cycle d'essorage, la machine vidangera uniquement.

Rince puis essore. Pour les vêtements résistants. RAPIDE 30’ Pour laver des vêtements légèrement sales rapidement. Ce cycle dure seulement 30 minutes, ce qui permet un gain de temps et d'énergie. COULEURS 15° Ce cycle aide à protéger les couleurs par un lavage en eau froide (15°C) et il utilise moins d'énergie pour chauer l'eau tout en orant des résultats de lavage satisfaisants.. Adapté pour des vêtements légèrement sales, sans taches. Ce cycle propose des résultats de lavage comparables à 40°C mixtes à 15°C seulement LAINE Tous les vêtements en laine peuvent être lavés en utilisant le programme « Laine », même ceux portant l'étiquette « lavage main uniquement ». Pour de meilleurs résultats, utilisez des lessives spéciales et ne dépassez pas la charge maximale de linge. DÉLICATS Pour laver des vêtements particulièrement délicats. De préférence, retournez les vêtements sur l'envers avant le lavage. SYNTHÉTIQUES Pour laver des vêtements sales réalisés en bres synthétiques (comme le polyester, le polyacrylique, la viscose, etc) ou des mélanges coton/synthétique.

Manuel de l'utilisateur

Pour régler le programme sélectionné pour démarrer ultérieurement, appuyez sur le bouton pour régler le temps de retard souhaité. Le symbole s'allume sur l'écran quand cette fonction est activée. Pour eacer le départ diéré, appuyez sur le bouton encore une fois jusqu'à ce que la valeur « 0 » s'ache sur l'écran. FRESHCARE+ Cette option augmente les performances de lavage en générant de la vapeur destinée à inhiber la prolifération des principales sources de mauvaises odeurs à l'intérieur de la machine. Après la phase vapeur, la machine à laver eectuera un cycle doux par des rotations lentes du tambour. L’option FreshCare+ démarre après la n du cycle pendant une durée maximale de 6 h et vous pouvez l’interrompre à tout moment en appuyant sur n’importe quel bouton du panneau de commande ou en tournant la manette. Attendez environ 5 minutes avant d’ouvrir la porte. ON/OFF Pour allumer le lave-linge : appuyez sur la touche « ON/OFF » jusqu'à ce que la touche « Départ/Pause » s'illumine. Pour arrêter le lave-linge lorsqu'un cycle de lavage est en cours, appuyez sur le bouton et maintenez-le enfoncé pendant environ 3 secondes. Si le bouton est enfoncé de façon trop brève ou bien enfoncé accidentellement, la machine ne s'éteindra pas. Pour éteindre le lave-linge à la n du programme : appuyez sur la touche « ON/OFF » jusqu'à ce que les voyants s'éteignent. BOUTON Pour sélectionner et conrmer les programmes. Tournez pour sélectionner.

Pour lancer un programme après avoir complété vos réglages Pour mettre en pause un programme en cours. Pour redémarrer un programme mis en pause.

VERROUILLAGE DES TOUCHES

Pour verrouiller le panneau de commande, appuyez sur le bouton « Verrouillage touche » et maintenez-le enfoncé pendant environ 3 secondes. Le symbole s'allumera sur l'écran pour indiquer que le panneau de commande a été verrouillé (à l'exception du bouton « ON/OFF » ). Cela empêche les changements non intentionnels de programmes, en particulier avec des enfants près de la machine. Pour déverrouiller le panneau de commande, appuyez sur le bouton « Verrouillage touche » et maintenez-le enfoncé pendant environ 3 secondes. FONCTIONS OPTIONS

Si vous souhaitez ajouter de l'eau de javel à votre linge, chargez la machine à laver et régler le programme « Rinçage + Essorage » . Démarrez la machine et attendez qu'elle achève le premier cycle de remplissage d'eau (environ 2 minutes). Mettez la machine en mode pause en appuyant sur le bouton « Départ/Pause » , ouvrez le tiroir à lessive et versez l'eau de javel (observez les doses recommandées indiquées sur l'emballage) dans le compartiment de lavage principal où la séparation a été précédemment montée. Redémarrez le cycle en appuyant sur le bouton « Départ/Pause » . Si vous le souhaitez, il est possible d'ajouter un assouplissant dans le compartiment approprié du tiroir de lessive.

Cette fonction n’est utilisée que pour les présentations des ventes. Ainsi, vous pouvez interagir avec la machine à laver et la voir fonctionner sans eau.Pour entrer en mode Démo, allumer et éteindre à nouveau la machine à laver.Appuyer sur le bouton « Start/Pause » et le maintenir enfoncé, puis, dans un délai de cinq secondes, appuyer également sur le bouton « ON/OFF » et maintenir les deux boutons pendant 10 secondes.Pour désactiver cette fonction, éteindre la machine à laver. Puis appuyer sur le bouton « Start/Pause » et le maintenir enfoncé, puis, dans un délai de cinq secondes, appuyer également sur le bouton « ON/ OFF » et maintenir les deux boutons pendant 2 secondes. ! Si l'option choisie est incompatible avec le programme réglé, l'incompatibilité sera signalée par un signal sonore (3 bips). ! Si l'option choisie est incompatible avec une autre option choisie précédemment, la dernière option ne sera pas activée. TEMPÉRATURE Chaque programme a une température prédénie. Si vous voulez changer la température, appuyez sur le bouton « Température ». La valeur apparaît sur l'écran. ESSORAGE Chaque programme a une vitesse d'essorage prédénie. Si vous souhaitez changer la vitesse d'essorage, appuyez sur le bouton « Essorage ». La valeur apparaît sur l'écran.8 Manuel de l'utilisateur

TABLEAU DES PROGRAMMES

Charge maximale 8 Kg Consommation électrique en mode arrêt 0.5 W / en mode marche 8.0 W Lessives et additifs Lessive recommandée Humidité résiduelle en % * Énergie d'énergie en kWh Nombre total de litres d'eau Programme Températures Vit. max. essorage (tr/min) Charge max. (kg) Durée (Minutes) Pré- lavage Lavage principal Adoucis- sant Poudre Liquide Par défautGamme Mixte 40°C - 40°C 1000 4.5 ** —

Couleurs 15° 15°C 15°C 1000 4.5 ** —

Dosage requis Dosage en option Coton - Tester des cycles de lavage conforme aux réglementations 1061/2010 Ce sont des programmes de référence pour le label énergétique. Réglez ces cycles de lavage à une température de 40°C ou 60°C. Ce sont les programmes les plus efficaces en termes de consommation d'énergie et d'eau pour le lavage de linge normalement sale. La température effective de l'eau peut différer de celle déclarée. Pour tous les Instituts de Test Cycle de lavage long pour les cotons : réglez le cycle de lavage Coton avec une température de 40°C. Programme synthétique : réglez le cycle de lavage Synthétiques avec une température de 40°C. Ces données peuvent diérer à la maison du fait d'un changement de conditions de la température de l'eau en entrée, de la pression d'eau, etc. Les valeurs de durée de programme approximatives se réfèrent à des réglages par défaut des programmes, sans options.

• Après la n du programme et avec un essorage à une vitesse d'essorage sélectionnable maximale, réglage du programme par défaut. ** La durée du programme est indiquée sur l'écran. La machine à laver adapte la quantité d'eau, l'énergie et la durée du programme à votre charge de linge. PORTE Pour ouvrir la porte, tirez sur la poignée. Pour fermer la porte, tenez la poignée et poussez-la jusqu'à ce qu'elle s'enclenche. ACCESSOIRES Communiquez avec notre Service après-vente pour vérier si les accessoires suivants sont disponibles pour votre modèle de lave-linge (sécheuse)

grâce auquel votre sécheuse peut être installée au-dessus du lave-linge pour économiser de l'espace et pour faciliter le chargement et déchargement de la sécheuse dans cette position plus élevée.FR

Manuel de l'utilisateur

Éliminez tous les résidus de fabrication : • Sélectionnez le programme « Coton » à une température de 60 °C.• Verser une petite quantité de lessive en poudre dans le compartiment de lavage principal du distributeur de lessive (maximum 1/3 de la quantité de lessive recommandée par le fabricant pour du linge légèrement sale).• Démarrez le programme sans linge (cycle à vide).• Voir la section « UTILISATION QUOTIDIENNE » pour la sélection et le démarrage d'un programme. UTILISATION QUOTIDIENNE

PRÉPARATION DU LINGE

Videz les poches• Les pièces de monnaie, les trombones, etc... peuvent endommager le linge et les composants du lave-linge.• Les tissus risquent d'être tirés/déchirés durant le cycle de lavage et il faudra retirer à la main tous les fragments.Fermez toutes les fermetures à glissière, boutons et crochets. Nouez tous les rubans ou bouclez les ceintures• Introduisez les plus petites pièces de vêtement (comme les bas en nylon, ceintures, etc...) et les vêtements présentant des crochets (comme les soutien-gorge) dans un sac en tissu ou encore dans une housse de taie d'oreiller par une fermeture à glissière. Éliminez les anneaux des rideaux ou placez les rideaux dans un sac en tissu avec les anneaux.Type de tissu / Symboles sur les étiquettes de lavage• Articles en coton, bres mixtes, d'entretien facile/synthétique, laine, lavable à la main.• Couleur Séparez le linge de couleur du linge blanc. Lavez séparément le linge de couleur neuf.• Taille Lavez les articles de taille diérente ensemble an d'améliorer l'ecacité du lavage et la répartition du linge à l'intérieur du tambour.• Délicats Lavez les articles délicats séparément; ils demandent un cycle délicat.

COMMENT UTILISER LE LAVELINGE

1. Charger le lingeOuvrez la porte et chargez le linge. Insérez le linge, un morceau à la fois, dans le tambour, sans surcharger l'appareil. Respectez les charges de linge indiquées dans le TABLEAU DES PROGRAMMES. Surcharger le lave-linge ne donnera pas de bons résultats et froissera les vêtements.2. Fermer la porteAssurez-vous qu'aucun morceau de linge ne reste coincé entre la porte et le joint de porte. Fermez la porte et assurez-vous d'entendre l’emboîtement.3. Ouvrir robinet d'eauAssurez-vous que le lave-linge est branché au réseau d'eau. Ouvrez le robinet d'eau.Allumez le lave-lingeAppuyez sur « ON/OFF » , le voyant « Départ/Pause » se met à clignoter lentement.4. Réglez le programme souhaitéChoisissez le programme souhaité avec le « Sélecteur de programme » . La durée du programme de lavage est indiquée sur l'écran. Le lave-linge ache automatiquement les températures maximum et les vitesses d'essorage disponibles pour le programme choisi. Réglez au besoin la température et/ou la vitesse d'essorage souhaitées à l'aide des boutons prévus à cet eet.Modiez la température au besoinAppuyez sur le bouton « Température » pour abaisser progressivement la température jusqu'à ce que le lavage à froid soit choisi (« - - » sera aché sur l'écran). Rappuyez sur le bouton pour arriver au réglage de la température maximale.Modiez la vitesse d'essorage au besoinAppuyez sur le bouton « Essorage » pour réduire progressivement la vitesse d'essorage jusqu'à ce que le cycle d'essorage soit désactivé (« 0 » sera aché sur l'écran). Rappuyez sur le bouton pour arriver au réglage de la vitesse d'essorage maximale.Sélectionner des options au besoinAppuyez sur le bouton pour sélectionner l'option ; le symbole correspondant s'allume sur l'écran.Appuyez encore une fois sur le bouton pour annuler l'option ; le voyant s'éteint.! Si l'option choisie est incompatible avec le programme réglé, l'incompatibilité sera signalée par un signal sonore (3 bips) et le témoin correspondant clignotera.! Si l'option sélectionnée est incompatible avec une autre option précédemment réglée, seule la sélection la plus récente restera active.10 Manuel de l'utilisateur

Extrayez le distributeur de lessive et ajoutez la lessive (et les éventuels additifs/adoucissant) dans les compartiments correspondants, tels que décrit dans la section « DISTRIBUTEUR DE LESSIVE ». Respectez les doses recommandées sur l'emballage de la lessive. Le bon dosage de lessive / additifs est important pour :

• optimiser la propreté

• éviter les résidus déplaisants sur votre linge causé par un surplus de lessive

• économiser de l'argent en évitant les surplus de lessive

• protéger le lave-linge en prévenant la formation de dépôts calcaires sur les composantes

• respecter l'environnement en évitant des répercussions négatives pour l'environnement.

• Pour diérer le démarrage d'un programme, consultez la section « OPTIONS/DÉPART DIFFÉRÉ ».

7. DÉMARRER LE PROGRAMME

• Appuyez sur « Départ/Pause » . Le voyant correspondant s'allume, la porte se verrouille et le voyant « Porte verrouillée » s'allume.

• Pour éviter un débordement, n'ouvrez pas le distributeur de lessive lorsque le programme est en cours.

• Le temps restant avant le démarrage du programme peut varier. Des facteurs comme une charge de linge déséquilibrée ou la formation de mousse peuvent inuencer la durée du programme.

8. Modiez au besoin les réglages d'un programme en

cours Il est possible de modier les réglages lorsqu'un programme est en cours. Les modications seront appliquées, à condition que la phase du programme en question ne soit encore terminée. Pour modier au besoin les réglages d'un programme en cours :

• Appuyez sur la touche «Départ/Pause» pour mettre le programme en cours en pause.

• Modiez les réglages.

• Appuyez à nouveau sur la touche «Départ/Pause» pour reprendre le programme. Si vous avez modié le programme, n'ajoutez pas de lessive pour le nouveau programme. Pour éviter qu'un programme en cours ne soit modié par accident (par les enfants par exemple), utilisez le « Verrouillage des touches » (voir la section « FONCTIONS

Interrompre un programme en cours et ouvrir la porte au besoin

• Appuyez « Départ/Pause » pour mettre un programme en cours en pause.

• Si le niveau d'eau ou la température n'est pas trop élevé, le voyant « Porte verrouillée » s'éteint. Vous pouvez ouvrir la porte pour, par exemple, ajouter du linge ou enlever du linge qui aurait été chargé par erreur.

• Appuyez sur la touche «Départ/Pause» pour poursuivre le programme.

9. Remise à zéro d'un programme en cours, au besoin

• Appuyez la touche « ON/OFF » jusqu'à ce que le lave-linge s'arrête.

• Si le niveau d'eau et la température sont susamment bas, la porte se déverrouille et peut être ouverte.

• La porte reste verrouillée tant qu'il reste de l'eau dans le tambour. Pour déverrouiller la porte, allumez le lave- linge, sélectionnez le programme « Essorage + Vidange » , puis désactivez l'option essorage en la réglant sur « 0 ».

• L'eau est évacuée et la porte se déverrouille lorsque le programme est terminé.

10. Éteindre le lave-linge à la n du programme

• À la n du programme, le mot « End » apparaît sur l'écran.

• La porte ne peut être ouverte que lorsque le symbole « Porte verrouillée » s'éteint.

• Vériez si le voyant « Porte verrouillée » est éteint, puis ouvrez la porte pour retirer le linge.

• Appuyez sur « ON/OFF » pour éteindre le lave-linge. Pour économiser de l'énergie, lorsque le lave-linge n'est pas éteint manuellement, la machine est programmée pour s'éteindre automatiquement au bout d'environ 30 minutes après la n d'un programme. Laissez la porte du lave-linge ouverte pour que l'intérieur puisse sécher.FR

Manuel de l'utilisateur

INDICATEURS À L'ÉCRAN

Porte verrouillée Le voyant s'illumine :

• après le démarrage d'un programme

• la porte du hublot est verrouillée FreshCare+ Le voyant s'illumine :

• après avoir activé l'option Freshcare+ Démarrage diéré Le voyant s'illumine :

• après avoir activé l'option Départ diéré Verrouillage Le voyant s'illumine :

• après avoir activé l'option Verrouillage des touches Indicateur de la phase de lavage Ce voyant indique la phase de programme actuelle et, de gauche à droite, passe par le lavage, le rinçage et la vidange. Le voyant illuminé indique la phase qui est en cours. Appeler SAV Erreur : Appelez le Service après-vente

• Consultez la section Dépannage

• Le voyant reste allumé, appelez le Service après-ventes Filtre à eau bouché Erreur : Filtre à eau bouché

• L'eau ne peut être évacuée ; le ltre à eau est peut-être colmaté Absence eau Erreur : Absence eau

• Pas ou pas susamment d'alimentation en eau.

• Type de tissu / indications sur les étiquettes d'entretien (coton, bres mixtes, synthétiques, lainage, articles à laver à la main)

• Couleur (séparez les articles de couleur et le blanc, lavez séparément les articles de couleur neufs)

• Taille (lavez les articles de taille diérente ensemble pour améliorer l'ecacité du lavage et la distribution à l'intérieur du tambour)

• Délicats (placez les petites pièces - comme les bas en nylon - et les vêtements avec des crochets - comme les soutien-gorge - dans un sac à linge ou dans une housse de taie d'oreiller avec fermeture à glissière). SYMBOLES DE LEVAGE SUR LES ÉTIQUETTES DE VÊTEMENT La valeur indiquée dans le symbole du bac est la température maximale possible pour laver le vêtement. Mouvement mécanique normal Action mécanique réduite Action mécanique très réduite Lavage à la main uniquement Ne pas laver NETTOYEZ RÉGULIÈREMENT LE FILTRE À EAU

• Cela permet d'éviter que le ltre ne se bloque et empêche l'eau de circuler correctement.

• Le respect des limites de charge indiquées dans le « TABLEAU DES PROGRAMMES » permet de dépenser moins d'énergie, d'eau, de lessive et d'écourter la durée des cycles de lavage.

• Ne dépassez pas les quantités de lessive recommandées par les fabricants de lessive.

• Économisez de l'énergie en utilisant un programme de lavage à 60 °C au lieu d'un programme à 90 °C, ou à 40 °C au lieu de 60 °C. Nous recommandons d'utiliser le programme de lavage à 60°C « Coton » pour les vêtements en coton. Il est plus long mais consomme moins d'énergie.

• Pour économiser de l'énergie et écourter les cycles de lavage, choisissez une vitesse d'essorage élevée pour réduire la quantité d'eau restant dans les vêtements à la n du lavage.

• Prétraitez les taches à l'aide d'un détachant approprié ou humectez et laissez sécher les taches avant de laver les vêtements. Ceci permettra de ne pas utiliser de programmes avec des températures élevées.

• Utilisez l'option « Couleurs 15° » pour le linge coloré légèrement sale ; cela permettra de dépenser moins d'énergie pour chauer l'eau.12 Manuel de l'utilisateur

ENTRETIEN ET NETTOYAGE

Pour l'entretien et le nettoyage, éteignez et débranchez le lave-linge. N'utilisez pas de liquides inammables pour nettoyer le lave-linge.

NETTOYER L'EXTÉRIEUR DU LAVELINGE

Utilisez un linge humide doux pour nettoyer les parties extérieures du lave-linge. N'utilisez pas un nettoyant pour vitre ou tout usage, une poudre à récurer ou un nettoyant de même type pour nettoyer le panneau de commande - ces produits pourraient endommager l'achage.

VÉRIFICATION DU TUYAU D'ALIMENTATION D'EAU

Vériez le tuyau d'alimentation régulièrement pour des ssures ou des points fragilisés. S'il est endommagé, replacez- le avec un nouveau tuyau obtenu à travers notre Service après-vente ou un détaillant autorisé. Selon le type de tuyau : Si le tuyau d'alimentation a un revêtement incolore, assurez- vous périodiquement qu'il n'y a pas de changement de couleur. Si oui, le tuyau peut avoir une fuite et devrait être remplacé. Pour les tuyaux d'arrêt d'eau : vériez la fenêtre d'inspection de la petite soupape de sécurité (voir la èche). Si elle est rouge, la fonction d'arrêt d'eau a été déclenchée et le tuyau doit être remplacé. Pour dévisser ce tuyau, appuyez sur le bouton de déverrouillage (si disponible) tout en dévissant le tuyau.FR

Manuel de l'utilisateur NETTOYAGE DES FILTRES À TAMIS DU TUYAU D'ALIMENTATION D'EAU

1. Fermez le robinet d'eau et dévissez le tuyau

Nettoyez le ltre à tamis à l'extrémité du tuyau avec une brosse douce.

3. Dévissez ensuite à la main le tuyau d'alimentation au

dos du lave-linge. Sortez le ltre à tamis de la soupape au dos du lave-linge avec des pinces et nettoyez-le soigneusement.

4. Replacez le ltre à tamis. Rebranchez le tuyau

d'alimentation au robinet d'eau et au lave-linge. N'utilisez pas d'outils pour brancher le tuyau d’alimentation. Ouvrez le robinet d'eau et assurez-vous que tous les raccords sont bien serrés.

1. Enlevez le distributeur de lessive en appuyant sur le

bouton de déverrouillage et, en même temps, tirez sur le distributeur.

Éliminez l'insert présent dans le compartiment de l'adoucissant.

3. Nettoyez toutes les pièces avec de l'eau courante,

enlevant tous les résidus de détergents et d'assouplissants.

Asséchez les pièces avec un linge doux sec.

5. Replacez le distributeur de lessive et poussez-le en place

dans le compartiment de lessive.14 Manuel de l'utilisateur NETTOYAGE DU FILTRE À EAU / VIDANGE DES EAUX USÉES Éteignez et débranchez le lave-linge avant de nettoyer le ltre à eau ou vidanger l'eau résiduelle. Si vous avez utilisé un programme à eau chaude, attendez que l'eau ait refroidi avant de vidanger l'eau. Nettoyez le ltre à eau régulièrement pour éviter un problème de vidange d'eau causé par un ltre bouché. Si l'eau ne peut pas se vidanger, l’acheur indique que le ltre à eau peut être bouché.

6. Enlevez le panneau d'extraction : Avec un tournevis,

procédez tel qu'illustré dans la gure.

7. Récipient pour l'eau vidangée :

Placez un récipient bas et large sous le ltre à eau pour récupérer l'eau résiduelle.

Tournez lentement le ltre dans le sens contraire des aiguilles d'une montre jusqu'à ce que de l'eau ressorte. Laissez l'eau se vidanger sans enlever le ltre. Lorsque le récipient est plein, fermez le ltre à eau en le tournant dans le sens horaire. Videz le récipient. Répétez cette procédure jusqu'à ce que toute l'eau soit vidangée.

9. Enlevez le ltre : Placez un linge de coton sous le ltre

d'eau qui pourra absorber la petite quantité d'eau qui reste. Enlevez ensuite le ltre à eau en le tournant dans le sens antihoraire.

10. Nettoyez le ltre à eau : enlevez les résidus dans le ltre et

nettoyez-le sous l'eau courante.

11. Insérez le ltre à eau et réinstallez la plinthe : Replacez le ltre

à eau en le tournant dans le sens horaire. Assurez-vous de le tourner aussi loin que possible; la poignée du ltre doit être en position verticale. Pour vérier l'étanchéité du ltre à eau, vous pouvez verser environ 1 litre d'eau dans le distributeur de lessive. Replacez ensuite la plinthe.

Manuel de l'utilisateur DÉPANNAGE Votre lave-linge comprend plusieurs fonctions de sécurité et de rétroaction automatiques. Elles permettent la détection et l'achage de pannes et d’entretien nécessaire. Ces pannes sont généralement peu importantes et peuvent être résolues en quelques minutes. Anomalies : Causes / Solution possibles : La machine à laver ne s'allume pas.

• La prise n'est pas branchée ou pas susamment pour faire contact.

• Il y a eu une panne de courant.

• La porte n'est pas totalement fermée. Le cycle de lavage ne démarre pas.

• Le bouton « ON/OFF » n'a pas été enfoncé.

• Le bouton « Départ / Pause » n'a pas été enfoncé.

• Le robinet d'eau n'est pas ouvert.

• Un « départ diéré » a été réglé. La machine à laver ne se remplit pas d'eau (le message « h2o » apparaît sur l'écran). Un « bip » sonne toutes les 5 secondes.

• Le tuyau d'alimentation en eau n'est pas raccordé au robinet.

• Le robinet d'eau n'est pas ouvert.

• L'alimentation en eau a été coupée.

• Il n'y a pas susamment de pression. La machine à laver charge et vidange en continue.

• Le bouton « Départ / Pause » n'a pas été enfoncé.

• Le tuyau de vidange n'a pas été installé à 65 à 100 cm du sol.

• L'extrémité du tuyau de vidange est immergée dans l'eau.

• Le connecteur de vidange sur la paroi n'a pas d'aération.

• Si le problème persiste, après avoir eectué ces contrôles, fermez le robinet d'eau, coupez la machine à laver et appelez le service Après-vente. Si l'appartement est situé à l'un des étages les plus hauts d'un immeuble, un eet de siphon peut parfois se produire, provoquant donc le chargement et la vidange continus de la machine à laver. Des soupapes anti-siphons spéciales sont disponibles sur le marché pour éviter ce type de problèmes. La machine à laver ne vidange pas ou n'essore pas.

• Le programme ne comprend pas de fonction de vidange : avec certains programmes, elle doit être activée manuellement.

• Le tuyau de vidange est plié.

• La conduite de vidange est obstruée. La machine à laver vibre excessivement pendant le cycle d'essorage.

• Au moment de l'installation, le tambour n'a pas été convenablement débloqué.

• La machine à laver n'est pas de niveau.

• La machine à laver est écrasée entre un meuble et le mur. La machine à laver perd de l'eau.

• Le tuyau d'admission d'eau n'a pas été serré convenablement.

• Le distributeur de lessive est obstrué.

• Le tuyau de vidange n'a pas été convenablement xé. La machine est verrouillée et l'écran clignote, indiquant un code anomalie (par ex. F-01, F-..).

• Éteignez la machine, débranchez la prise et attendez environ 1 minute avant de la rallumer.

• Si le problème persiste, appelez le service Après-vente. Trop de mousse s'est formée.

• La lessive n'est pas compatible avec la machine à laver (elle doit porter les mots « pour machines à laver », « pour lavage à la main et en machine » ou quelque chose de similaire).

• Le dosage était excessif. La porte est verrouillée, avec ou sans indication de panne et le programme ne fonctionne pas.

• En cas de panne de courant, la porte se verrouille. Le programme reprend automatiquement aussitôt que l'alimentation électrique revient.

• La machine à laver est à l'arrêt. Le programme reprend automatiquement après que la raison de l'arrêt n’existe plus.16 Manuel de l'utilisateur

TRANSPORT ET MANUTENTION

Ne jamais soulever le lave-linge en le tenant par le haut.

1. Débranchez le lave-linge et fermez le robinet d'eau.

2. Assurez-vous que la porte et le distributeur de lessive

3. Débranchez le tuyau d'alimentation du robinet d'eau,

et enlevez le tuyau de vidange des points de vidange. Enlevez toute l'eau des tuyaux, et attachez-les de façon à ne pas les endommager lors du transport.

4. Replacez les boulons de transport. Suivez les directives

pour enlever les boulons de transport dans le « Guide d'installation » dans l'ordre inverse. Important: Ne déplacez pas le lave-linge si vous n'avez pas installé les boulons de transport.FR

Manuel de l'utilisateur

Voir si vous ne pouvez pas résoudre le problème avec l’aide des suggestions données dans DÉPANNAGE.

5. Éteignez puis rallumez l'appareil pour voir si le problème

persiste. SI APRÈS AVOIR EFFECTUÉ LES VÉRIFICATIONS CI-DESSUS, LA PANNE PERSISTE, ADRESSEZ-VOUS À VOTRE SERVICE APRÈS-VENTE LE PLUS PROCHE Pour obtenir de l'aide, appelez le numéro indiqué sur le livret de garantie ou suivez les instructions sur le site web www.whirlpool.eu Lorsque vous contactez notre Service Après-vente, toujours préciser :

• une brève description de la panne ;

• le type et le modèle exact de l'appareil; XXXXXXXXXX
• le numéro de série (le numéro après le mot « Service » sur la plaque signalétique).

• votre adresse complète;

• votre numéro de téléphone. Si le four doit être réparé, adressez-vous à un Service après- vente agréé (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d'origine et que la réparation de votre appareil sera eectuée correctement).18

Guide d'installation
