Caractéristique	Détails
Type de produit	Contrôleur DJ
Dimensions	58 x 32 x 6 cm
Poids	2,5 kg
Nombre de canaux	2 canaux
Interface audio	24 bits, 44.1 kHz
Écran	Écran LCD avec rétroéclairage
Contrôles	Jog wheels, faders, boutons de transport
Connectivité	USB, sortie casque, sortie master
Compatibilité	Compatible avec Serato DJ Lite, Traktor, Virtual DJ
Maintenance	Nettoyer régulièrement les jog wheels et les faders; vérifier les connexions.
Sécurité	Utiliser sur une surface stable; éviter l'humidité et les températures extrêmes.
Informations supplémentaires	Idéal pour les DJ débutants et intermédiaires, portable et léger.

FOIRE AUX QUESTIONS - Mixtrack Platinum NUMARK

Comment connecter le NUMARK Mixtrack Platinum à mon ordinateur ?

Utilisez le câble USB fourni pour connecter le Mixtrack Platinum à un port USB de votre ordinateur. Le contrôleur sera alimenté et reconnu automatiquement par votre système.

Pourquoi le Mixtrack Platinum ne s'allume-t-il pas ?

Assurez-vous que le câble USB est correctement connecté à la fois au Mixtrack Platinum et à votre ordinateur. Essayez de tester avec un autre port USB ou un autre câble si le problème persiste.

Comment régler le volume de sortie du Mixtrack Platinum ?

Utilisez le bouton de volume principal situé sur le contrôleur pour ajuster le niveau de sortie. Vérifiez également les niveaux de volume de votre logiciel DJ et de votre système audio.

Le Mixtrack Platinum ne fonctionne pas avec mon logiciel DJ, que faire ?

Vérifiez que le logiciel DJ est compatible avec le Mixtrack Platinum. Assurez-vous d'avoir installé les derniers pilotes et mises à jour pour votre logiciel. Consultez la section des préférences MIDI de votre logiciel pour configurer correctement le contrôleur.

Comment utiliser la fonction d'affichage LED sur le Mixtrack Platinum ?

L'affichage LED s'allume automatiquement lorsque vous utilisez les platines ou les boutons de transport. Assurez-vous que le contrôleur est correctement connecté et reconnu par votre logiciel DJ.

Que faire si les jog wheels ne répondent pas correctement ?

Vérifiez que le jog wheel est en mode 'scratch' dans votre logiciel DJ. Si le problème persiste, essayez de recalibrer le contrôleur dans les paramètres de votre logiciel ou redémarrez le Mixtrack Platinum.

Comment mettre à jour le firmware du Mixtrack Platinum ?

Visitez le site Web de NUMARK pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le contrôleur via USB.

Le Mixtrack Platinum émet un bruit de fond, que puis-je faire ?

Vérifiez les connexions audio pour vous assurer qu'elles sont sécurisées. Testez avec un autre câble audio et essayez de réduire le volume d'entrée sur votre système audio.

Comment activer le mode de bouclage sur le Mixtrack Platinum ?

Utilisez le bouton 'Loop' sur le contrôleur pour activer la fonction de boucle. Vous pouvez ensuite ajuster la longueur de la boucle à l'aide des boutons correspondants.

Où puis-je trouver le manuel d'utilisation du NUMARK Mixtrack Platinum ?

Le manuel d'utilisation est disponible en téléchargement sur le site Web de NUMARK dans la section support ou documentation du produit.

MODE D'EMPLOI Mixtrack Platinum NUMARK

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

Mixtrack Platinum Guide d'utilisation rapide

Câble USB Consignes de sécurité et informations concernant la garantie

Carte de téléchargement de logiciel

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site numark.com.

Pour toute assistance supplémentaire, veuillez visiter le site numark.com/support.

Démarrage

1. Placez le Mixtrack Platinum sur une surface plate et stable.
2. Assurez-vous que tous les appareils sont hors tension et que tous les potentiomètres et le gain sont réglés à « zéro ».
3. Si vous désirez utiliser un microphone, branchez-le sur l'entrée microphone du Mixtrack Platinum.
4. Branchez toutes les sorties du Mixtrack Platinum aux amplificateurs de puissance, aux lecteurs de cassettes et/ou aux autres sources audio.
5. Branchez tous les appareils à une alimentation secteur puis utilisez le câble inclus pour brancher le port USB du Mixtrack Platinum au port USB d'un ordinateur.
6. Pour mettre les appareils sous tension, utilisez l'ordre suivant :

• (1) Votre ordinateur, (2) tous les amplificateurs, haut-parleurs ou appareils de sortie

1. Trouvez la carte d'installation du logiciel Serato DJ Intro dans la boîte pour télécharger et installer le logiciel.

2. Lancez le logiciel et chargez la musique sur les modules.

3. Bon DJing!

4. Pour mettre les appareils hors tension, utilisez l'ordre suivant :

• (1) Tous les amplificateurs, haut-parleurs ou appareils de sortie, (2) votre ordinateur

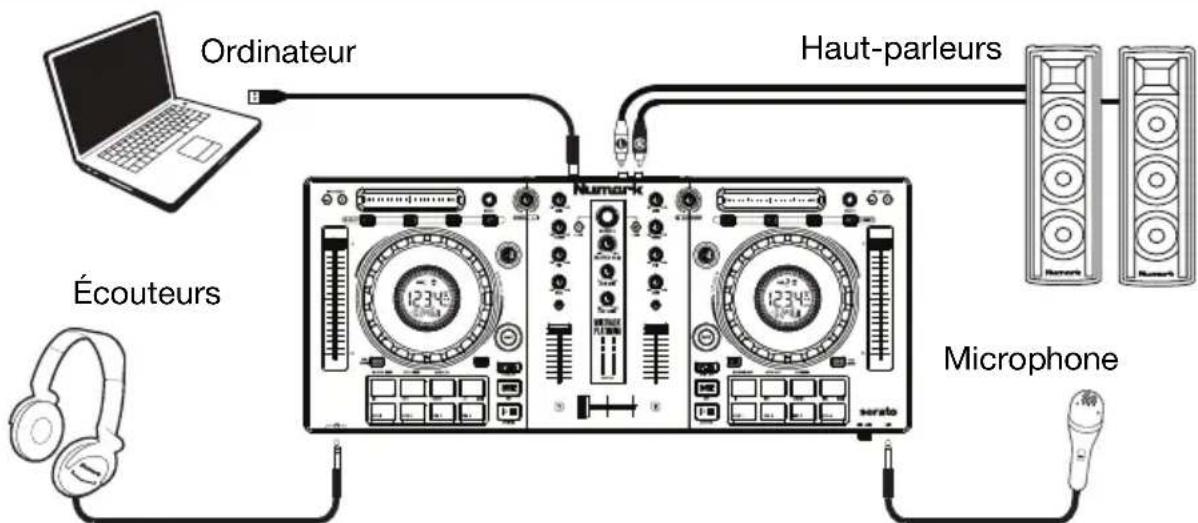

Schéma de connexion

Ordinateur Haut-parleurs Écouteurs Microphone

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Caractéristiques

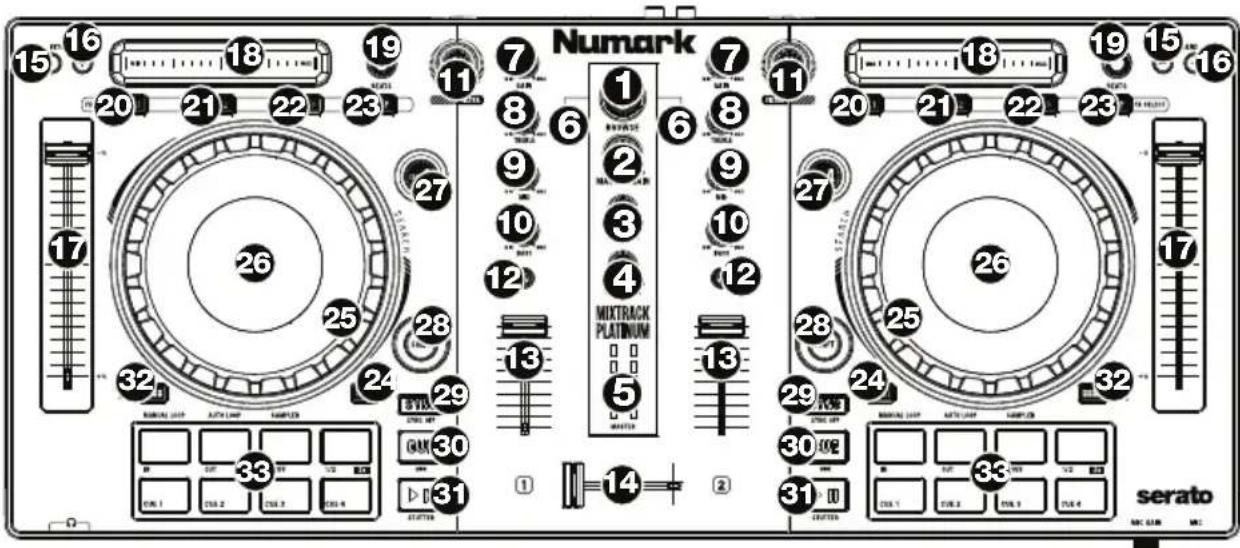

Panneau supérieur

Numark 15 16 18 19 11 7 1 7 11 18 19 15 16 20 21 22 23 8 6 9 10 12 13 14 20 21 22 23 17 26 25 28 24 29 MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRACK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK PLATINUM MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTRICK LUTCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIXTURCH MIGL1 CIVL2 CIVL3 CIVL4 CIVL5 CIVL6 CIVL7 CIVL8 CIVL9 CIVL10 CIVL11 CIVL12 CIVL13 CIVL14 CIVL15 CIVL16 CIVL17 MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MIRG SIRG MMR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR G BR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBR GBr B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB BB AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA AA A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A T I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I II III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III III II U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U U V N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N NN O R O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O E O F D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D

1. Browse : Ce bouton permet de parcourir les dossiers et les pistes. Lorsqu'un dossier est sélectionné, vous n'avez qu'à appuyer sur le bouton pour y accéder.
2. Master gain : Ce bouton permet d'ajuster le niveau du volume général du logiciel.

Remarque : Cette commande n'affecte pas le volume du microphone qui est combine avec la sortie finale du Master Gain et Master Output. Utilisez le bouton mic gain pour modifier le volume du microphone.
3. Cue mix : Ce bouton ajuste les niveaux de la sortie du logiciel au casque d'écoute, mélangeant la sortie du repérage et la sortie principale (master mix).
4. Cue gain : Ce bouton ajuste les niveaux de la sortie pour le repérage dans le logiciel.
5. DEL de la sortie générale : Ce vumètre indique les niveaux du signal acheminé à la sortie Master.
6. Load: Ces touches permettent d'assigner la piste sélectionnée au module A ou B, respectivement, du logiciel.
7. Gain : d'ajuster le niveau de pré-atténuation, pré-égalisation du canal correspondant dans le logiciel.
8. High EQ : Ces boutons permettent de régler les hautes fréquences des canaux individuels.
9. Mid EQ : Ces boutons permettent de régler les moyennes fréquences des canaux individuels.
10. Low EQ : Ces boutons permettent de régler les basses fréquences des canaux individuels.
11. Filter : Ce bouton permet de régler la quantité de filtre ajoutée. En réglant le bouton vers la gauche ou vers la droite cela permet de produire soit un filtre passe-bas ou un filtre passe-haut, respectivement.
12. Cue / PFL : Ces touches permettent d'acheminer l'audio pré-atténuation au canal cue pour la pré-écoute.
13. Fader de canal : Ces potentiomètres permettent d'ajuster le niveau du signal audio des canaux individuels dans le logiciel.
14. Crossfader : Co mmande le fondu entre les deux modules.
15. Pitch bend down : Maintenez ces touches enfoncées afin de réduire momentanément la vitesse de la piste.
16. Pitch bend up: Maintenez ces touches enfoncées afin d'augmenter momentanément la vitesse de la piste.

Numark

1. Curseur de hauteur tonale : Ce potentiomètre permet de modifier la vitesse de la musique. Le déplacer vers « + » permet d'accélérer la musique, alors que le déplacer vers « - » permet de la ralentir.
2. Barre tactile : Utilisez la barre tactile pour ajuster l'effet assigné. Appuyez Shift enfoncée et déplacez votre doigt sur la barre tactile afin d'effectuer une recherche à travers la piste.
3. Bouton beats : Ces boutons permettent d'augmenter et de réduire la vitesse des effets par rapport au tempo. Lors de l'utilisation d'effets à base temporelle, ces boutons permettent de régler la division temporelle appliquée.
4. FX1 On/Off : Cet interrupteur permet d'activer et de désactiver FX1. Appuyez Shift + FX1 enfoncées afin de parcourir la liste des effets disponibles dans le logiciel.
5. FX2 On/Off : Cet interrupteur permet d'activer et de désactiver FX2. Appuyez Shift + FX2 enfoncées afin de parcourir la liste des effets disponibles dans le logiciel.
6. FX3 On/Off : Cet interrupteur permet d'activer et de désactiver FX3. Appuyez Shift + FX3 enfoncées afin de parcourir la liste des effets disponibles dans le logiciel.
7. Tap BPM : Appuyez sur ce pad 4 fois ou plus afin d'entrer manuellement un nouveau BPM. La commande BPM ignorera le BPM de la piste et suivra le tempo que vous avez entré manuellement.
8. Wheel button : Activez cette touche pour utiliser le plateau/la molette pour saisir et déplacer l'audio et créer un effet de « scratch » sur la piste, comme avec un vinyle. Appuyez Shift enfoncée puis appuyez sur cette touche pour modifier l'écran d'affichage de la durée entre le temps écoulé et le temps restant de la piste.
9. Plateau/Molette : Cette molette capacitive sensible à la dynamique permet de commander l'audio lorsque la molette est touchée et déplacée. Lorsque la touche Molette n'est pas activée, utilisez la molette afin de modifier temporairement la vitesse de lecture de la piste. Lorsque la touche Molette est activée, utilisez la molette pour saisir et déplacer l'audio et créer un effet de « scratch » sur la piste, comme avec un vinyle. Vous pouvez également saisir le pourtour extérieur non sensible à la dynamique de la molette afin de modifier la tonalité de la piste.
10. Écran d'affichage : Cet écran affiche des informations sur la piste en cours. Veuillez consulter la section Caractéristiques > Écran d'affichage pour plus d'information.
11. Layer : Ce sélecteur permet d'assigner le module virtuel qui est commandé par le module matériel. Le module A peut commander le module 1 ou 3 et le module B, le module 2 ou 4.
12. Shift : Cette touche permet à plusieurs commandes d'être activées en même temps lorsqu'elle est enfoncée simultanément avec d'autres.
13. Sync : Appuyez sur cette touche afin de synchroniser automatiquement le tempo du module correspondant aux tempo et phase de l'autre module. Appuyez Shift enfoncée puis appuyez sur cette touche pour désactiver la synchronisation.
14. Cue : Cette touche permet de programmer et de rappeler le point de repère de la piste en cours. Vous pouvez maintenir la touche Cue enfoncée afin de relancer momentanément la lecture du point de repère. La piste jouera jusqu'à ce que la touche soit relâchée et reviendra ensuite au point de repère.
15. Lecture / Pause : Ces touches permettent de lancer ou de pauser la lecture des modules. Appuyez Shift + Lecture / Pause afin d'ajouter un effet de « bégaiement » à partir du dernier point de repère. Lorsqu'aucun point de repère n'a été programmé, la lecture retourne au début de la piste.
16. Pad mode : Cette touche permet de modifier le fonctionnement des 4 pads de la rangée supérieure. Veuillez consulter la section Fonctionnement > Modes de fonctionnement des pads pour plus d'information.
17. Fonctionnement des pads : La rangée supérieure des pads est utilisée pour déclencher des boucles ou des échantillons selon le réglage de la touche Pad Mode. Veuillez consulter la section Fonctionnement > Modes de fonctionnement des pads pour plus d'information.
    La rangée inférieure des pads est utilisée pour déclencher des points de repère (Cue). Lorsqu'aucun point de repère n'a été programmé pour la piste chargée, cette commande permet de marquer le point de repère. Lorsqu'un point de repère a déjà été programmé, cette commande permet de sauter directement au point de repère.

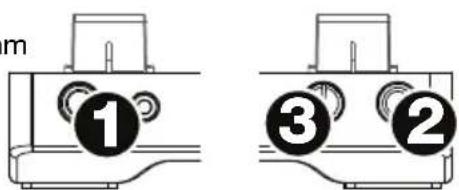

Panneau avant

1. Sortie casque : Cette sortie permet de brancher un casque d'écoute 6,35 mm (1/4 po) ou 3,5 mm (1/8 po) pour la pré-écoute et le mixage. Vous pouvez ajuster le volume de la sortie du casque d'écoute à l'aide du bouton cue gain.

m 1 3 2

1. Entrée microphone : Cette entrée permet de brancher un microphone 6,35 mm (1/4 po).

2. Mic gain : Ce bouton permet d'ajuster le niveau du signal audio de l'entrée microphone.

Panneau arrière

1. Sortie master (RCA): Utilisez des câbles RCA standards afin de brancher cette sortie à un haut-parleur ou à un système de sonorisation.

2. USB: Ce port USB permet d'acheminer des données MIDI USB afin de commander différents paramètres logiciels.

① ②

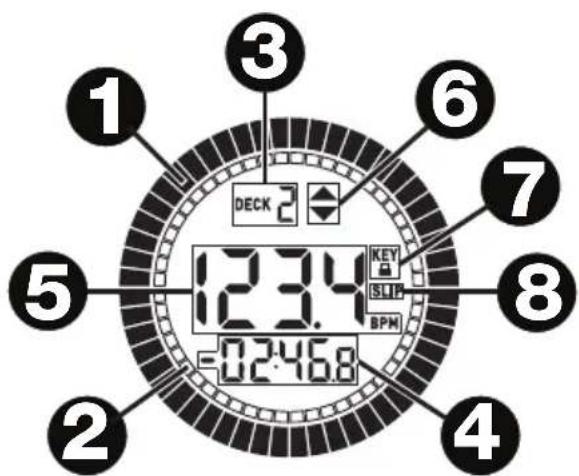

Écran d'affichage

1. Position du plateau : Affiche la position de la piste en cours.

2. Indicateurs de durée : Fournit une référence visuelle de la durée restante de la piste en cours. Lorsque la piste touche à sa fin, les barres se mettent à clignoter afin de vous avertir.

3. Indicateur de module : Indique le module en cours d'utilisation.

4. Durée : Affiche le temps écoulé ou le temps restant de la piste.

5. BPM : Affiche le BPM en cours pour la piste sélectionnée.

1 2 3 5 6 7 8 9 10 12:34 12:46.8 DECK 2 KEY SUP BPM

1. Réglage de la hauteur tonale : Indique quelle direction déplacer le curseur de hauteur tonale afin de correspondre au BPM de la piste en cours de l'autre module.

2. Verrouillage tonal : Cette icône s'allume lorsque le verrouillage tonal est activé pour le module en cours. Veuillez consulter le guide d'utilisation de Serato DJ Intro pour plus d'information sur le verrouillage tonal.

3. Mode Slip : Cette icône s'allume lorsque le mode Slip est activé pour le module en cours. Veuillez consulter le guide d'utilisation de Serato DJ Intro pour plus d'information sur le mode Slip.

Fonctionnement

Modes de fonctionnement des pads

La rangée supérieure de pads dispose de fonctions différentes selon leur mode : Mode de bouclage manuel (Manual Loop), mode de bouclage automatique (Auto Loop) et mode d'échantillonnage (Sample). Pour sélectionner un mode, maintenez la touche pad mode enfoncée tout en appuyant sur un des pads de la rangée supérieure. Une DEL sous la section des pads s'allume afin d'indiquer le mode sélectionné.

Mode Manual Loop : Enfoncez la touche pad mode tout en appuyant sur le pad Manual Loop afin d'assigner les quatre pads de la rangée supérieure aux fonctions énumérées ci-dessous :

• Loop in : Cette fonction permet de programmer le point de départ d'une boucle. Lorsque ce pad est enfoncé de nouveau après qu'un point de fin de boucle (Loop Out) a été programmé, il est possible de faire des ajustements plus précis du point de départ de la boucle.
• Loop out : Cette fonction permet de programmer le point de fin d'une boucle. Lorsque ce pad est enfoncé de nouveau après qu'un point de fin de boucle (Loop Out) a été programmé, il est possible de procéder à des ajustements plus précis du point de fin de la boucle.
• On/Off : Cette fonction permet de désactiver la boucle lorsqu'il est enfoncé durant la lecture de la boucle. Lorsqu'il n'y a pas de boucle en cours de lecture, ce pad permet de lancer la lecture d'une boucle à partir de son point de départ. Si aucune boucle n'est programmée, ce pad n'aura aucun effet.
• Loop x1/2 : Cette fonction permet de couper la durée de la boucle en cours de lecture de moitié. Enfoncez Shift + Loop x1/2 afin de doubler la durée de la boucle en cours de lecture.

Mode Auto Loop : Enfoncez la touche pad mode tout en appuyant sur le pad Auto Loop afin d'assigner les quatre pads de la rangée supérieure aux fonctions énumérées ci-dessous :

• Auto 1 : Cette fonction permet de programmer et de lancer la lecture d'un bouclage automatique d'une mesure. Appuyez sur Shift + Auto 1 afin de programmer et de lancer la lecture d'un roulement de boucle de 1/16 de temps.
• Auto 2 : Cette fonction permet de programmer et de lancer la lecture d'un bouclage automatique de deux mesures. Appuyez sur Shift + Auto 2 afin de programmer et de lancer la lecture d'un roulement de boucle de 1/8 de temps.
• Auto 4 : Cette fonction permet de programmer et de lancer la lecture d'un bouclage automatique de quatre mesures. Appuyez sur Shift + Auto 4 afin de programmer et de lancer la lecture d'un roulement de boucle de 1/4 de temps.
• Auto 8 : Cette fonction permet de programmer et de lancer la lecture d'un bouclage automatique de huit mesures. Appuyez sur Shift + Auto 8 afin de programmer et de lancer la lecture d'un roulement de boucle de 1/2 de temps.

Mode Sample : Enfoncez la touche pad mode tout en appuyant sur le pad Sampler afin d'assigner les quatre pads de la rangée supérieure aux fonctions énumérées ci-dessous :

• Sample 1 : Cette fonction permet de lancer l'échantillon assigné au pad Sample 1. Appuyez sur Shift + Sample 1 afin d'arrêter la lecture, ou charger un échantillon si l'emplacement est vide.
• Sample 2 : Cette fonction permet de lancer l'échantillon assigné au pad Sample 2. Appuyez sur Shift + Sample 2 afin d'arrêter la lecture, ou charger un échantillon si l'emplacement est vide.
• Sample 3 : Cette fonction permet de lancer l'échantillon assigné au pad Sample 3. Appuyez sur Shift + Sample 3 afin d'arrêter la lecture, ou charger un échantillon si l'emplacement est vide.
• Sample 4 : Cette fonction permet de lancer l'échantillon assigné au pad Sample 4. Appuyez sur Shift + Sample 4 afin d'arrêter la lecture, ou charger un échantillon si l'emplacement est vide.

Mode démo

Lorsque le logiciel n'est pas lancé, le Mixtrack Platinum passe automatiquement en mode de démonstration après 30 secondes lorsqu'il est relié à un ordinateur par le biais de son port USB. Pour quitter le mode de démonstration, lancez le logiciel Serato DJ Intro.
