MODE D'EMPLOI XRM75 AIWA

N° Modelo	N° de Serie (N° de Lote)
XR-M75U

INDICE

PREPARACIONES

L'éclair se terminant par une flèche dans un triangle équilatéral prévent l'utilisateur de la présence d'une "tension dangereuse" non insolée à l'intérieur du coffret de l'appareil, qui peut être d'un niveau suffisant pour constituer un risque de décharge électrique.

Le point d'exclamation dans un triangle équilatéral prévient l'utilisateur qu'il y a des instructions importantes concernant le fonctionnement et l'entretien (la maintenance) dans la documentation jointe à l'appareil.

PRECAUTIONS

Lisez bien attentivement et complètement ce mode d'emploi avant de vous servir de votre apparéil. Mettez ce mode d'emploi de côte pour pouvoir les consulter dans l'avvenir. Toutes les précautions et tous les avertissements donnés dans ce manuel et sur l' apparéil doivent être strictement suivis de même que les suggestions relatives à la sécurité indiquées ci-dessous.

Installation

1 Eau et humidité - N'utilisez pas cet apparéil à proximité d'une source d'eau comme une baignoire, un lavabo, une piscine ou d'autres endroitssemblables.

2 Chaleur - N'utilisez pas cet apparéil à proximé d'une source de chaleur, comme les ouvertures de chauffage, les poëles ou d'autres apparéils émettant de la chaleur. Il ne faut pas non plus le placer dans un endroit où la température est inférieure à 5^ ou supérieure à 35^ .

3 Surface de montage - Posez l'appareil sur une surface plane et lisse.

4 Ventilation - Veillez à ce qu'il y ait suffisamment d'espace autour de l'appareil afin qu'il y ait une bonne ventilation de la chaleur. Laissez un espace de 10cm à l'arriere et au-dessus de l'appareil et un espace de 5cm de chaque côte.

• Ne placez pas l'appareil sur un lit, un tapis ou une surfacesemblable qui pourrait bloquer les orifices de ventilation.

• N'installez pas l'appareil dans une bibliothèque, dans une armoire ou sur une étagère fermée où la ventilation pourrait être insuffisante.

5 Penetration d'objets et de liquide - Veillez a ce qu'aucun objet ou liquide ne penetre dans l'appareil par les orifices de ventilation.

6 Chariots et supports - Déplacez l'appareil avec précaution lorsqu'il est posé sur un chariot ou un support.

Des arrêts brusques, l'utilisation d'une trop grande force et des surfaces inégales poursraient renverser le chariot ou l'appareil ou le faire tomber.

2 FRANCAIS

PREPARATIONS

7 Condensation - De la condensation peut se former sur la lentille de la tete de lecture des disques compacts lorsque:

• on déplace l'appareil d'un endroit froid à un endroit chaud

• le chauffage vient d'être allumé

• l'appareil est dans une piece très humide

• l'appareil est dans une piece refroidie par climatisation

S'il y a de la condensation à l'intérieur de l'appareil, il risque de ne pas bien fonctionner. Dans ce cas, laissez l'appareil pendant quelques heures puis essayez de l'utiliser à nouveau.

8 Installation au mur ou au plafond - Cet apparéil ne doit pas être monté sur un mur ou sur un plafond, à moins que les instructions d'utilisation ne le précisé.

Alimentation electrique

1 Sources d'alimentation - Connectez cet apparéil uniquement aux sources d'alimentation spécifiées dans ces instructions d'utilisation et indiquées sur l' apparéil.

2 Polarisation - Par mesure de sécurité, certains appareils sont munis de fiches polarisées d'alimentation secteur qui ne peuvent être insérées que d'une seule façon dans une prise de courant. S'il est difficile, voire impossible, d'insérer la fiche d'alimentation secteur dans une prise de courant, retournez la prise et essayez de nouveau. Si vous avez toujours des difficultés à l'insérer dans la prise de courant, faites appel à un technicien qualifié pour réparer ou remplaçer la prise. N'essayez pas d'outrepasser l'aspect de sécurité de la fiche polarisée enforcant pour l'insérer dans une prise de courant.

3 Cordon secteur

• Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez pas sur le cordon.

Ne touchez jamais la fiche d'alimentation avec des mains mouillées car cette pourraitenser des risques d'incendie ou de décharge électrique.

Le cordon d'alimentation doit être achémé de manière à éviter qu'il soit piée, pince ou foué au pied. Faites particulièrement attention au cordon reliant l'appareil à la prise de courant.

Évitez de surcharger les fiches d'alimentation secteur et les rallonges au-delà de leur capacité nominale, ce qui pourrait prévenir un risque d'incendie ou de décharge électrique.

4 Rallonge - Afin d'empêcher tout risque de décharge électrique, n'utilisés pas de fiche polarisée d'alimentation secteur avec une rallonge ou une prise de courant quelconque à moins que la fiche polarisée puisse être complètement insérée de manière à ce que les broches de la fiche ne soient pas exposées.

5 Quand l'appareil n'est pas utilisé - Débranche le cordon d'alimentation secteur ou le cordon d'alimentation par batterie de voiture si l'appareil ne doit pas'être utilisé pendant plusieurs mois ou pendant une période plus longue. Lorsque le cordon est branché, un courant de faible intensité continue de s'écouler dans l'appareil, même si ce dernier est étant.

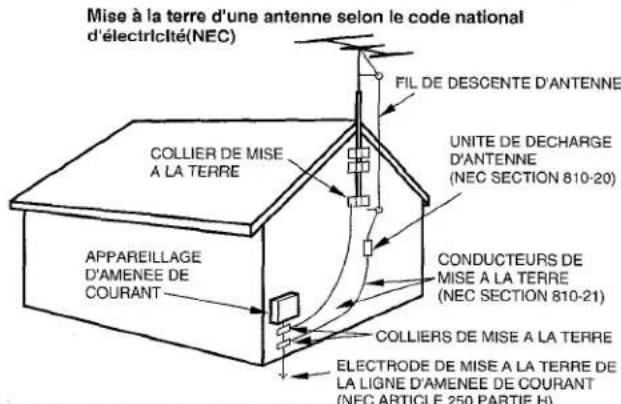

Antenne extérieure

1 Lignes de transport d'énergie - Lorsque vous installez une antenné extérieur, voirlez à ce qu'elle soit étoignée de toute ligne de transport d'énergie.
2 Mise à la terre de l'antenne extérieure - Veiliez à ce que le système de l'antenne soit bien mis à la terre afin de fournir une protection en cas de surtensions soudaines ou en cas d'une accumulation d'électricité statique. L'article 810 du Code Électrique National (NEC) ANSI/NFPA 70, fournit des informations sur la mise à la terre correcte du mât, de la structure de support et du fil d'amnéée allant à l'unité de décharge de l'antenne, ainsi que sur la talle de l'unité de mise à la terre, la connexion aux bornes de mise à la terre et les caractéristiques des bornes de mise à la terre.

NEC:CODE NATIONAL D'ELECTRICITE

Entretien

Nettoyez l'appareil en suivant scrupleusement les recommendations faites dans ces instructions d'utilisation.

Dommages Necessitant des Régarations

Faites appel uniquement à un technicien qualifié pour faire réparer l'appareil si:

• le cordon ou la fiche d'alimentation sont endommages
• des corps étrangers ou du liquide ont pénétré à l'intérieur de l'appareil
• l'appareil a eté exposé à de la pluie ou à de l'humidité
• l'appareil ne semble pas fonctionner normalement
• la performance de l'appareil a changé de manière sensible
• l'appareil est tombé ou son coffret a été endommagé

N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MÉME.

Aiwa yououssoudaite la Bienvenue

Nous vous félicitons d'avoir acheté une Chaine Stereo Aiwa. Afin d'optimiser le bon fonctionnement de cette chaine, prenez le temps de bien direc ces Instructions d'Utilisation et de vous familiariser avec les méthodes d'utilisation.

Vérifiez votre chaine et ses accessoires

Unité du lecteur de disques compacts

Haut-parleurs (Gauge et Droit)

Unité du syntoniseur/ amplificateur

Télécommande

Antenne AM

Antenne FM

Mode d'emploi etc.

Registre du propriétaire

Inscrivé dans les cases ci-dessous le numéro du modele et le numero de série de votre chaîne (qui sont indiqués sur le dos de celle-ci).Vou les aurez ainsi sous la main si vous avez besoin de contacter leur distributeur Aiwa en cas de difficulté.

Modèle Numéro	Numéro de Série (Na de lot.)
XR-M75U

TABLE DES MATIÈRES

PREPARATIONS

PRECAUTIONS 2
CONNEXIONS 4
AVANT L'UTILISATION 6
RéGLAGE DE L'Horloge 7

SON

RéGLAGE DU SON 8

RÉCEPTION RADIO

ACCORD MANUEL 9

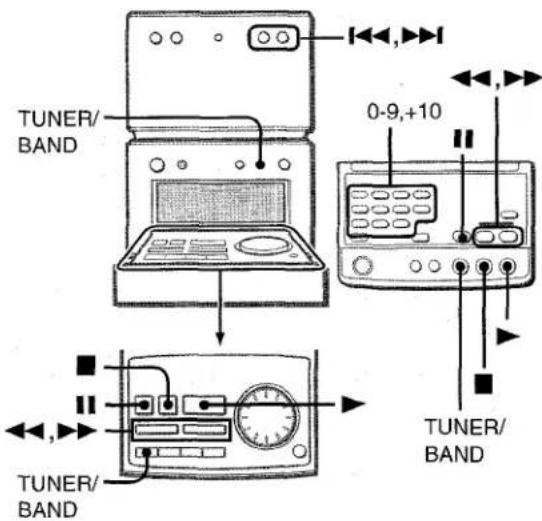

PREREGLAGE DES STATIONS 10

LECTURE DE DISQUES COMPACTS

UTILISATION 11

MINUTERIE

LECTURE PAR LA MINUTERIE 13

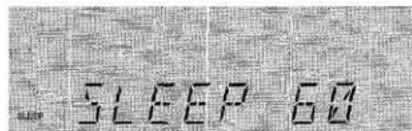

REGLAGE DE LA MINUTERIE DE SOMMEIL 14

AUTRES CONNXIONS

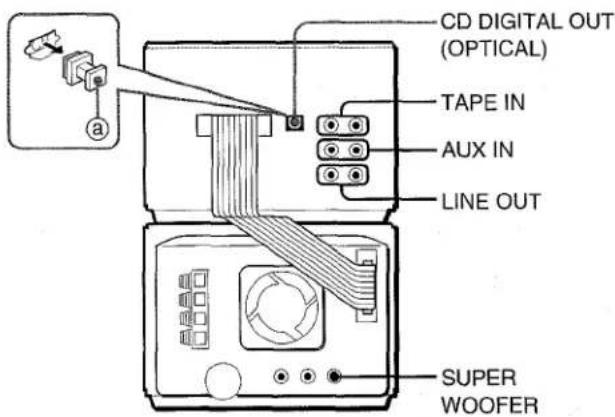

CONNEXION D'UN APPAREIL OPTIONNEL 14
ÉCOUTE DE SOURCES EXTERNES 15
ENREGISTREMENT DU SON AU MOYEN D'UN APPAREIL OPTIONEL 15

GÉNÉRALITÉS

SOINS ET ENTRETIEN 16
GUIDE DE DÉPISTAGE DES DÉFAUTS 16
SPECIFICATIONS 17
INDEX 18

CONNEXIONS

Avant de connecter le cordon secteur

La tension nominale indiquée sur le panneau arrêté de votre apparéil est de 120 V C.A. Vérifiez si cette tension nominale correspond bien à la tension locale.

IMPORTANT

• Connectez les haut-parleurs, les antennes et tout le matériel facultatif. Finissez par connecter le cordon secteur.
• Il n'y a pas de différences entre les haut-parleurs de devant qui peuvent etre tous deux connectés aussi bien comme hautparleur L (gauche) que comme haut-parleur R (droit).

1 Placez l'unité du lecteur de disques compacts au dessus de l'unité du symtoniseur/amplificateur et brancheau connecteur du cable plat comme décrit ci-dessous.

Remarquez que le connecteur ne peut etre branché que dans une seule direction avec le cable plat tourné vers la gauche.

Après avoir branché au connecteur, laissez une marge de sécurité entre le cable plat et les ouvertures de ventilation.

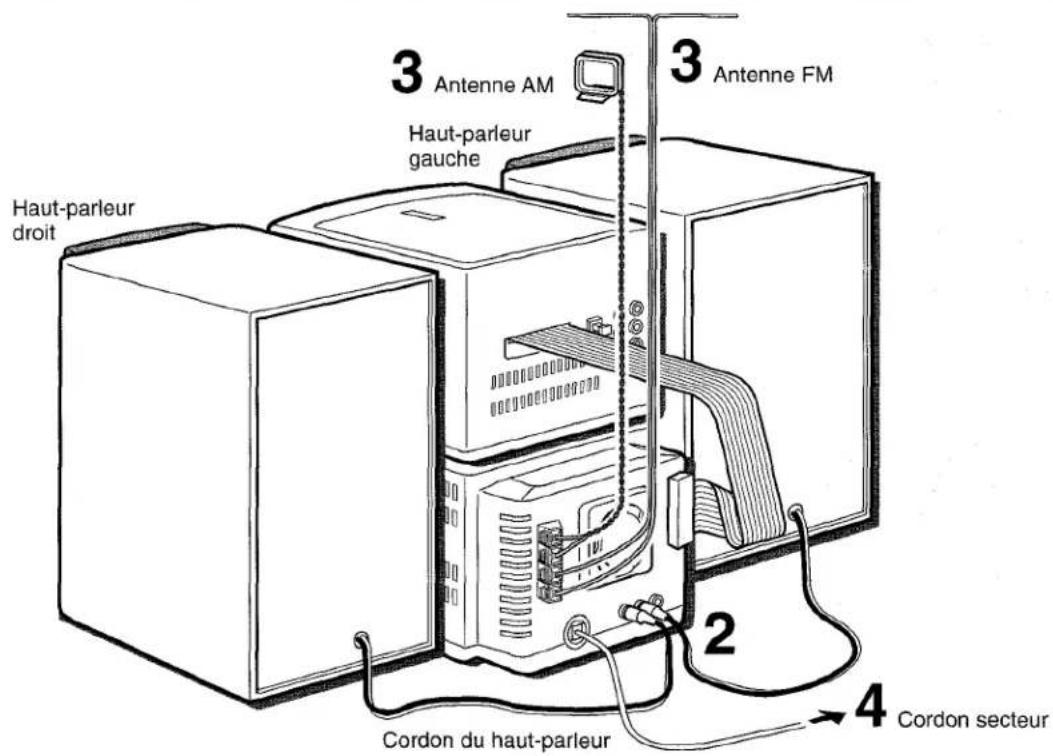

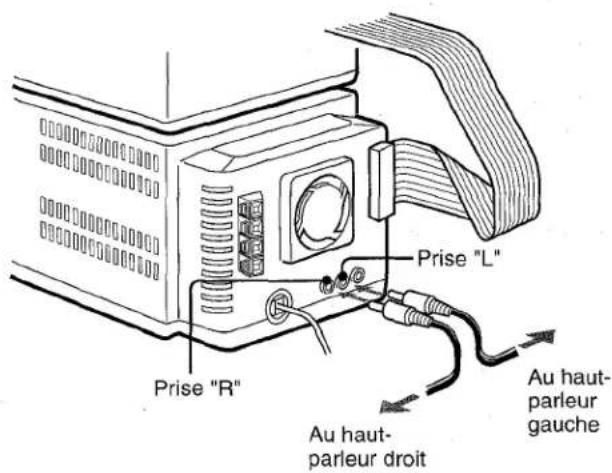

2 Connectez les cordons des haut-parleurs au syntoniseur/amplificateur.

Il faut connecter le cordon du haut-parleur droit à la prise "R" et le cordon du haut-parleur gauche à la prise "L".

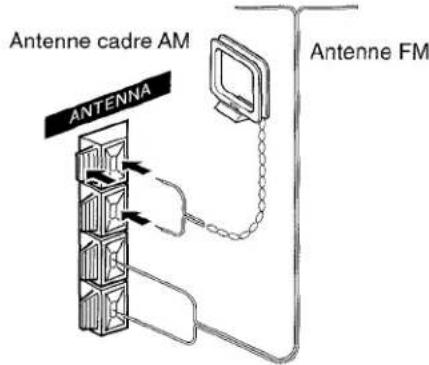

3 Connectez les antennes fournies.

Connectez l'antenne FM aux bornes FM 75 Ω l'antenne AM aux bornes AM LOOP.

4 Branchez le cordon secteur sur une prise de courant.

La première fois que le cordon secteur est branché, la fenêtre de l'affichage montre les fonctions de la chaine. Lorsque l'appareil est allumé, cet affichage de démonstration est replacé par l'affichage de fonctionnement. Lorsque l'appareil est eteint, le mode de démonstration est rétabli.

Pour annuler la démonstration

Appuyez sur la touche DEMO.

Pour l'activer, appuyez de nouveau sur la touche DEMO.

Pour installer I'antenne AM sur une surface

Fixez la griffe dans la rainure.

Pour placer les antennes

Antenne d'alimentation FM :

Étendez cette antenné horizontally en forme de T et fixez ses extrémités au mur.

Antenne cadre AM :

Orientez cette antennne afin d'obtenir la(Meilleure réception possible.

REMARQUE

• Ne connectez pas à la chaine d'autres haut-parleurs que ceux qui ont été formis.
• Ne laissez pas pres des haut-parleurs des objets produitant un champs magnétique.
• Ne mettez pas l'antenne FM à proximé d'objets metalliques ni de tringles à rideaux.
• Ne mettez pas l'antenne AM à proximé d'aucun autre matériel, optionnel, de la chaîne stéreo elle-même, du cordon secteur ou des cordons des haut-parleurs, ce qui pourrait capter des parasites.
• Ne déroulez pas le fil de l'antenne AM.

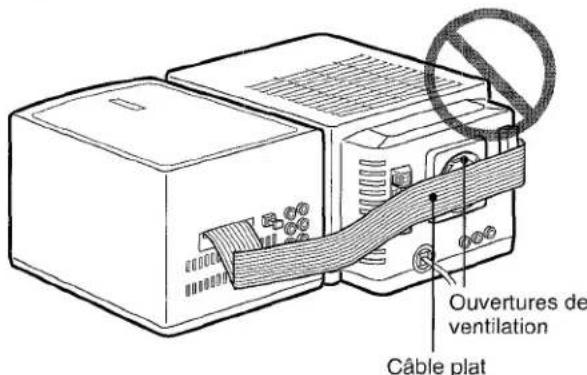

POSE DES DEUX UNITS COTE A COTE

Il est également possible placer les unités lecteur de disques compacts et de la radio/amplificateur côte à côte selon votrechoix.

Dans ce cas, assurez-vous que les cables plats n'obstruient pas les ouvertures de ventilation, comme décrit ci-dessous.

Laissez toujours une marge de sécurité entre le cable plat et les ouvertures de ventilation.

CONNEXION D'UNE ANTENNEEXTÉRIEURE

Pour obtenir une(Meilleure réception FM, il est recommandé d'utiliser une antenné extérieure.

Connectez l'antenne exterieure aux bornes FM 75Ω.

Pour connecter tout autre apparéil optionnel page 14.

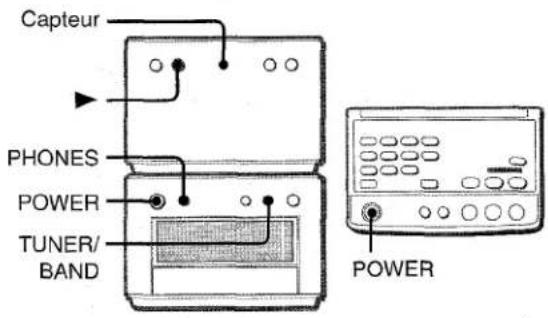

Allumage de I'appareil

Appuyez sur la touche POWER.

L'appareil s'allume et la lecture de la source correspondante commence en appuyant sur la touche ou la touche TUNER/ BAND (Fonction de Lecture Directe).

Vous pouvez également allumer l'appareil en effectuant une éjection sur le panneau de contrôle (voir la colonne de droite) pendant que celui-ci est eteint.

Après l'utilisation

Appuyez sur la touche POWER pour eteindre l'appareil. L'affichage passa a l'indication de l'heure.

Utilisation du casque d'écoute

Connectez le casque d'écoute à la prise PHONES au moyen d'une mini-fiche stéreo (Ø3,5 mm).

Aucun son ne sort des haut-parleurs lorsque le casque d'écoute est branché.

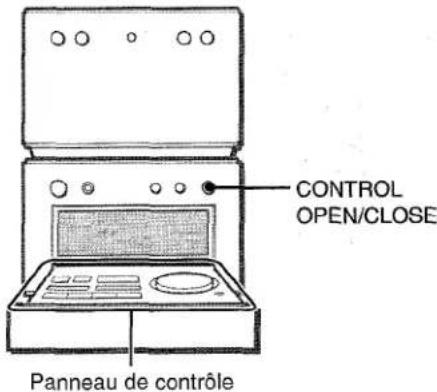

UTILISATION DU PANNEAU DE CONTROLLE

Pour éjecter le panneau de contrôle

Appuyez sur la touche CONTROL OPEN/CLOSE l'appareil étant allumé ou éteint. Le panneau de contrôle sera éjecté.

Pour fermer le panneau de contrôle, appuyez de nouveau sur la touche.

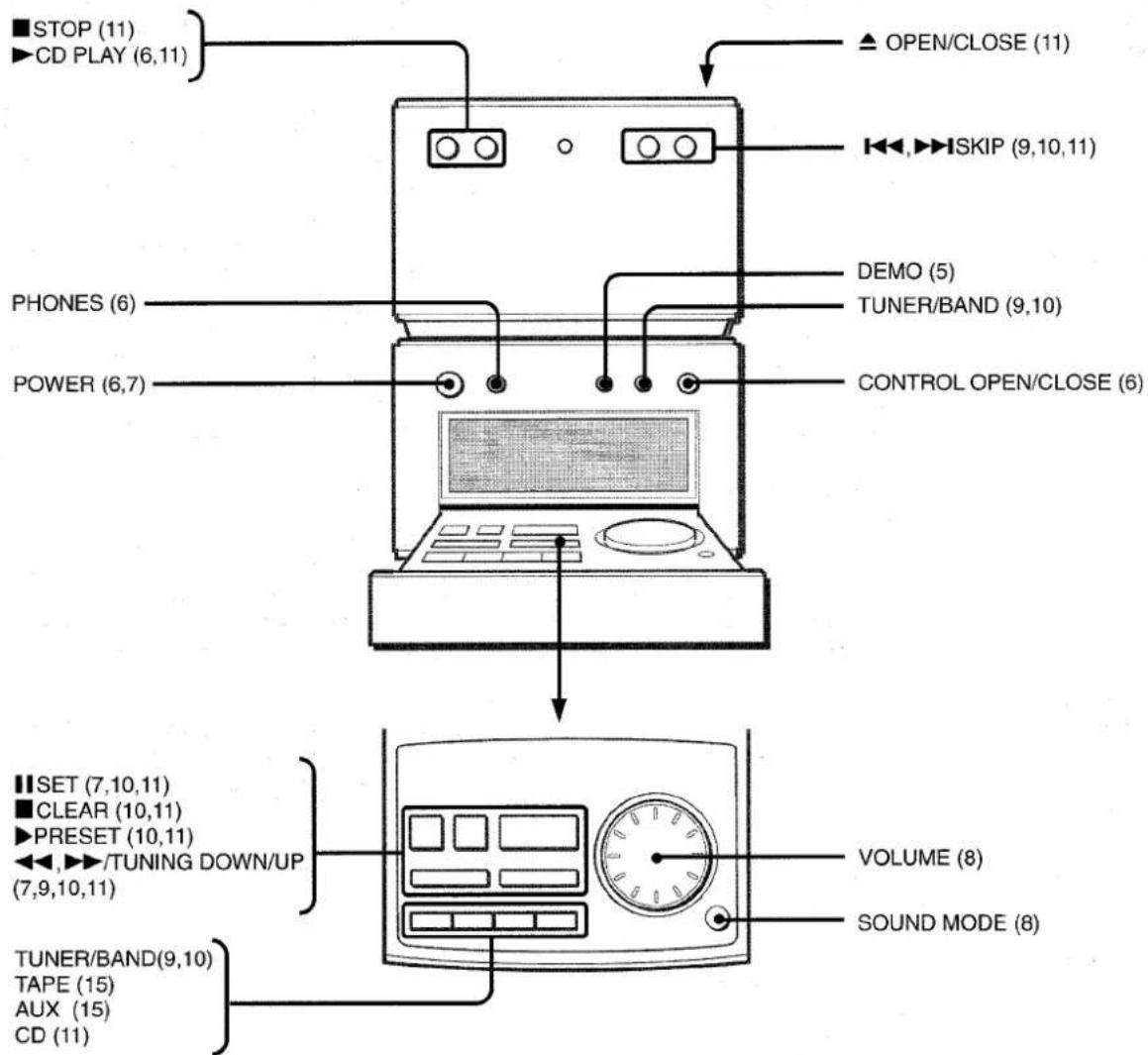

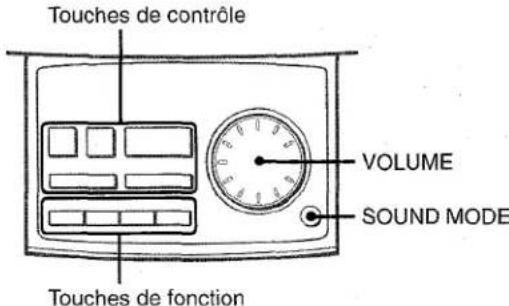

Touches sur le panneau de contrôle

Les touches de fonction selectionnent la source à litre. Les touches de contrôle vous permettent de contrôler la lecture d'un disque compact et de capter l'émission de radio souhaitation. Il existe également une touche et une commande sur le panneau de contrôle qui peuvent s'utiliser pour faire des réglages du niveau de volume et de la qualité du son selon vos préférences.

REMARQUE

• La touches sur l'unité du lecteur de disques compacts fait immédiatement commencer la lecture de disques compacts; c'est à dire, en appuyant sur ces touches la lecture commence indépendement de la source seLECTIONnée.

UTILISATION DE LA TÉLECOMMANDE

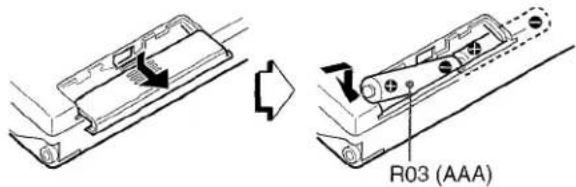

Insertion des piles

Retirez le couvercle situé au dos de la télécommande et inséré deux piles R03 (taille AAA).

Quand remplacer les piles

La distance opérationnelle maximum entre la télécommande et le capteur de l'unité du lecteur de disques compact/enregistreur de minidisques doit être environ de 5 metres. Lorsque la distance diminue, remplacez les piles.

Ouverture et fermetre du couvercle supérieur

Utilisation de la télécommade

Quelques opérations ne peuvent s'exécuter qu'en utilisant les touches de la télécommande, tandis que d'autres peuvent s'exécuter en utilisant aussi bien les touches des deux unités principales.

Le manuel d'instructions décrit clairément les touches disponibles pour chaque opération.

REMARQUE

• Si l'appareil ne va pas etre utilise pendant un certain temps, enlevez les piles pour empêcher toute fuite d'électrolyte.
• Il est possible que la télécommande ne fonctionne pas correctement lorsque:
• La ligne de visée entre la télécommande et le capteur (voir l'illustration de la page précédente) est exposée à une lumière intense comme les rayons du soleil.
• D'autres télécommandes sont utilisées à proximé (délevision, etc.)

Utilisation de la touche SHIFT

Les touches ① ont deux fonctions différentes. Une de ces fonctions est indiquée sur la touche et l'autre est indiquée sur la plaque au-dessus de la touche.

Pour utiliser la fonction indiquée sur la touche, appuyez simplement sur la touche.

Pour utiliser la fonction indiquée sur la plaque au-dessus de la touche, appuyez sur la touche tout en appuyant sur la touche SHIFT.

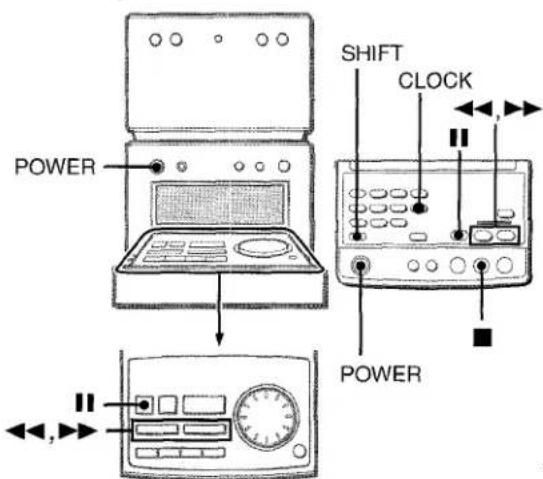

RéGLAGE DE L'HORLOGE

1 Appuyez sur la touche POWER pour allumer l'appareil.
2 Appuyez sur la touche CLOCK tout en appuyant sur la touche SHIFT de la télécommande.
3 Dans les 4 secondes qui suivent, appuyez sur la touche II.

L'heure clignote.

Pour passer au format de 24 heures, appuyez sur la touche Pour returner au format de 12 heures, appuyez de nouveau sur la touche

4 Appuyez sur la touche ou pour régler l'heure.
5 Appuyez sur la touche II pour enregistrer l'heure.

L'heure s'arrête de clignoter et les minutes commencent à clignoter.

16 Appuyez sur la touche ou pour regler les minutes.
7 Appuyez sur la touche II pour enregistrer les minutes et terminer le réglage.

Les minutes s'arrêtent de clignoter sur l'affichage et l'horloge démarre à 00 secondes.

Pour afficher l'heure

Appuyez sur la touche CLOCK tout en appuyant sur la touche SHIFT sur la télécommande. Lheure est affichée pendant 4 seconds.

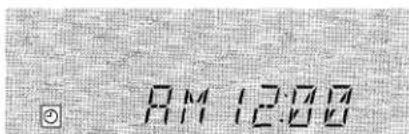

Si I'affichage de I'horloge clignote alors que I'appareil est eteint

Cela est dû à une coupure de courant. Il faut de nouveau regler l'heure.

Si la coupure de courant dure plus de 12 heures environ, tous les préreglages mémorisés depuis l'achat de l'appareil doivent être refaits.

RéGLAGE DU SON

RéGLAGE DU VOLUME

Tournez le cadran VOLUME sur le panneau de contrôle, ou appuyez sur les touches de réglage VOLUME sur la télécommande.

Le niveau du volume est affché pendant 4 secondes. Vous pouvez le régler entre MIN (minimum) et 49, puis MAX (maximum).

Le volume reste ménorisé après avoir étéint l'appareil. Cependant, si le volume est régé à plus de 25 au moment d'éteindre l'appareil, celui-ci est automatiquement régé à 25 lorsque l'appareil est rallumé.

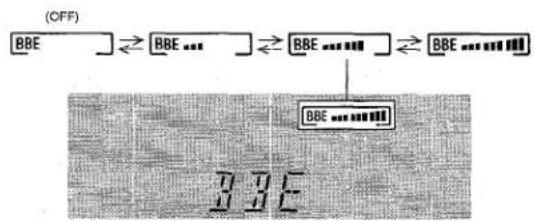

Le système BBE accentue la clarté dessons à fréquences aigues. Appuyez plusieurs fois sur la touche SOUND MODE jusqu'à ce que "BBE" apparaisent sur l'affichage. Puis tournez le cadran VOLUME vers la droite ou vers la gauche pour selectionner un des trois niveaux ou la position "off" dans les 4 secondes qui seront.

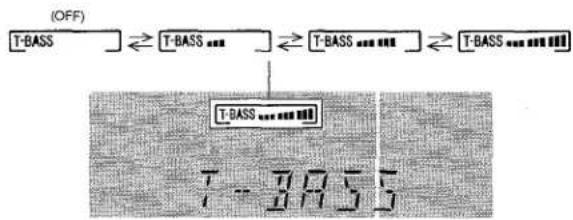

Le système T-BASS accentue le réalisme du son à basses fréquences.

Appuyez plusieurs fois sur la touche SOUND MODE jusqu'à ce que "T-BASS" apparaisse sur l'affichage. Puis tournez le cadran VOLUME vers la droite ou vers la gauche pour selectionner un des trois niveaux ou la position "off" dans les 4 secondes qui seront.

REMARQUE

Il peut se produit une distorsion du son à basses fréquences lorsque le système T-BASS est utilisé pour un disque dont le son à basses fréquences était accentué à l'origine. Dans ce cas, annuler le système T-BASS.

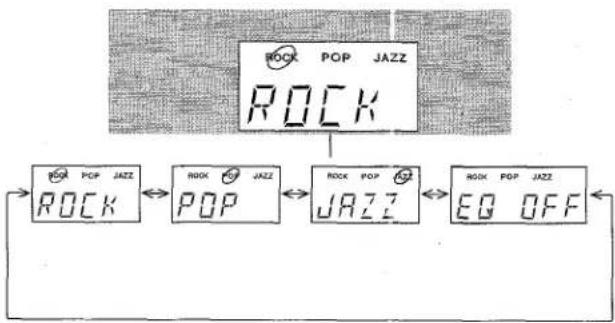

EQ (ÉGALISEUR)

Cet apparéil permet d'obtenir les trois courbes d'égalisation suivantes.

ROCK: Son puissant renforçant lessons aigus et lessons graves
POP: Plus de presence aux fréquences vocales et à mi-gamma
JAZZ: Fréquences plus basses accentuées pour la musique de type jazz

Appuyez plusieurs fois sur la touche SOUND MODE jusqu'à ce que "EQ OFF" apparaisse sur l'affichage. Puis tournez le cadran VOLUME vers la droite ou vers la gauche pour selectionner un des trois types d'égalisation ou la position "off" dans les 4 secondes qui suivent.

Si vous utilisez la télécommande, appuyez plusieurs fois sur la touche GEQ.

RéGLAGE DU SON PENDANT L'ENREGISTREMENT

Voussoupiezmodifieràvotregélevolumeetlesonsortantdes haut-parleursouducasqedécoute sansaffecterceliveau del'enregistrement.

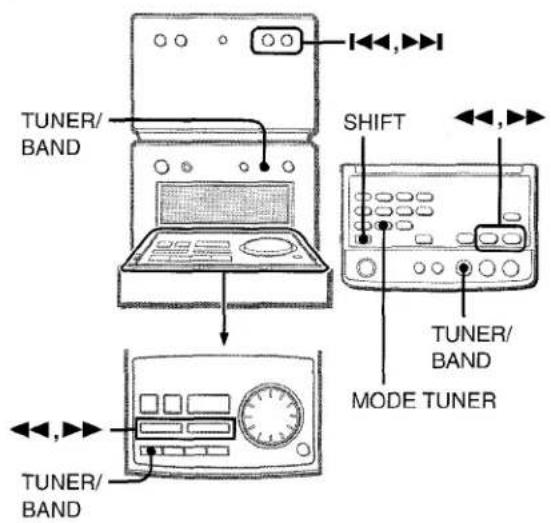

ACCORD MANUEL

1 Appuyez plusieurs fois sur la touche TUNER/ BAND pour selectionner la bande souhaitee.

Si l'appareil est eteint, la station captee precedemment sera reque (Fonction de Lecture Direkte).

2 Appuyez sur la touche ou (ou la touche / ) pour selectionner une station.

Chaque fais que vous appuyez sur cette touche, la fréquence change.

Lorsqu'une station est reçue, "TUNE" est affché pendant un moment.

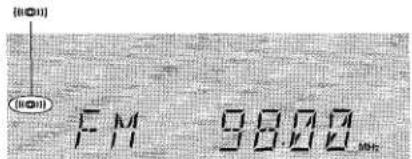

Pendant une réception FM stéreo, (11) est affché.

Pour rechercher une station rapidement (Recherche Automatique)

Maintenez enforcée la touche ou ou la touche / >>) jusqu'à ce que le symtoniseur commence à rechercher une station. Une fois la station captee, la recherche s'arrête.

Pour arreter manuellement la Recherche Automatique, appuyez sur la touche 山 ou 山 (ou la touche 山 / 山 ).

• Il est possible que la Recherche Automatique ne s'arrête pas aux stations émettant des signaux très faibles.

Lorsqu'une émission FM stéreo contient du bruit

Appuyez sur la touche MODE TUNER tout en appuyant sur la touche SHIFT sur la télécommande.

"MONO" apparait sur I'affichage.

Le bruit est réduit mais la réception est monophonique.

Pour rétablir la réception stéreo, repêze le procédé antérieur.

Pour changer l'intervalle d'accord AM

Le réglage par défaut de l'intervalle AM est de 10 kHz/pas. Si vous utilisez cet apparéil dans un endroit où le système d'allocation des fréquences est de 9 kHz/pas, changez l'intervalle d'accord.

Appuyez sur la touche POWER tout en appuyant sur la touche TUNER/BAND.

Pour ramener l'intervalle à sa valeur initiale, repêtez cette opération.

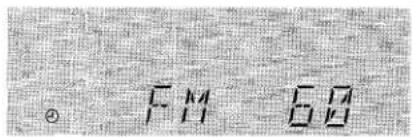

REMARQUE

Lorsque I'intervalle d'accord AM est changé, toutes les stations prêrgées (voir "PRÉRÉGLAGE DES STATIONS") sont effacées. Les stations prêrgées doivent être régies de nouveau.

PRÉRÉGLAGE DES STATIONS

L'appareil peut méoirser un total de 32 stations préregliées. Lorsqu'une station est méorisée, un numéro de prérglage est attribué à cette station. Utilise ce numéro de prérglage pour capter directement cette station.

1 Appuyez sur la touche TUNER/BAND pour selectionner une bande et appuyez sur la touche ou (ou la touche / ) pour selectionner une station.
2 Appuyez sur la touche II pour mémoriser la station.

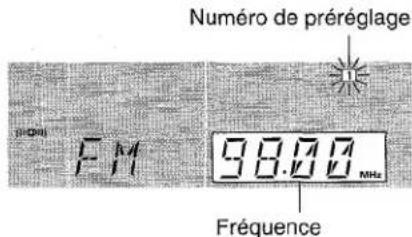

Un numero de prépréglage est attribué à la station, en commencerant par 1 et en progressant par ordre croissant pour chaque bande.

3 Repetez les operations 1 et 2.

REMARQUE

Chaque bande peut mémoriser uniquement un maximum de 16 stations prêrgées.

ACCORD SUR LES NUMÉROS PRERÉGLES

1 Appuyez sur la touche TUNER/BAND pour selectionner une bande.
2 Appuyez sur les touches numériques sur la télécommande pour selectionner un numero de préreglage.

Example:

Pour selectionner le numero preregle 15, appuyez sur les touches +10 et 5.

Pour selectionner le numero preregle 10, appuyez sur les touches +10 et 0.

Autre façon de selectionner une station prerégrée

Appuyez sur la touche TUNER/BAND pour selectionner une bande.

Puis appuyez sur la touche

Chaque fois que vous appuyez sur cette touche, la station prérgélée avec le numéro suivant est sélectionnee.

Pour effacer une station prérgée

Selectionnez le numero preréglé de la station à effacer. Puis appuyez sur la touche et sur la touche dans les 4 secondes qui suivent.

Les numeros preréglés plus élevés de toutes les autres stations dans la bande diminuent également d'une unité.

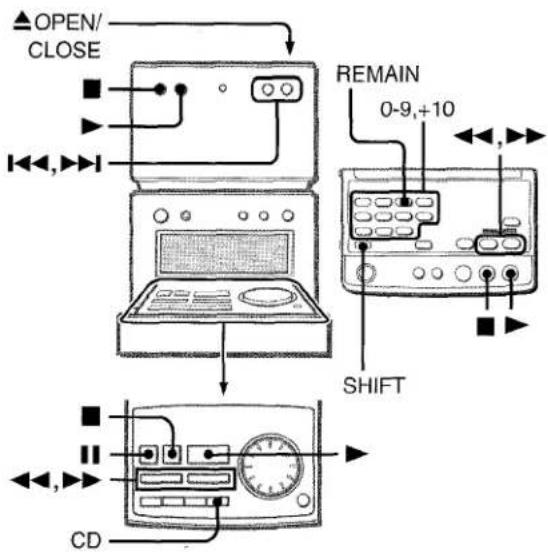

UTILISATION

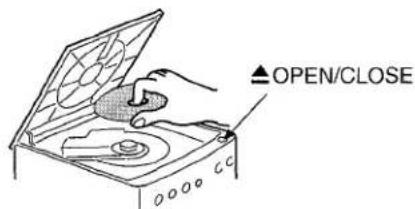

CHARGEMENT D'UN DISQUE

1 Appuyez sur la touche OPEN/CLOSE pour ouvrir le compartment du disque.
2 Placez un disque avec la face portant l'étiquette vers le haut.

3 Appuyez de nouveau sur la touche OPEN/ CLOSE pour refermer le compartment du disque.

Attention

Prenoz soit de ne pasmettre lesdoigts dansle compartment du disque pendand lafermeture de celui-ci.

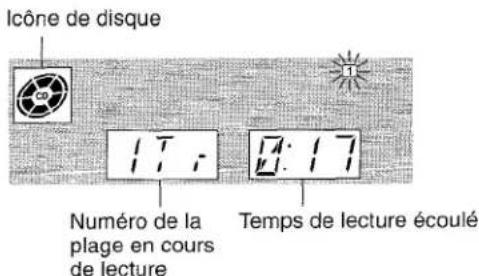

LECTURE D'UN DISQUE

Insérez un disque.

Appuyez sur la touche sur le panneau frontal.

La lecture du disque compact inséré commence immédiatement par la première plage, independemment de la source musicale sélectionnée.

L'icone de disque tourne pendant la lecture du disque.

Pour arrerter la lecture, appuyez sur la touche.

Pour interrompre temporairement la lecture, appuyez sur la touche. Pour continuer la lecture, appuyez de nouveau sur cette touche.

Pour rechercher un point particulier pendant la lecture, maintenez enfoncée la touche 山 ou (ou la touche / ) et relâchez la touche à l'endetroit désire.

Pour passer au début d'une plage en cours de la lecture, appuyez plusieurs fois sur la touche 山 ou 山 (ou la touche 山 / 山 ). L'appareil saute les plages en avant avec la touche 山 , et en arrête avec la touche 山 .

Pour enlever le disque, arrêtez la lecture et appuyez sur la touche OPEN/CLOSE.

Autres méthodes pour commencer la lecture

Appuyez sur la touche CD sur le panneau de contrôle, insérez un disque puis appuyez sur la touche

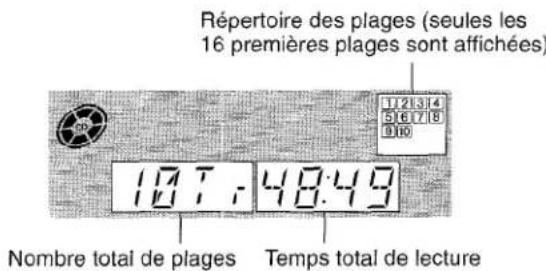

Fenetre d'affichage dans le mode d'arrêt

Pour commencer la lecture lorsque l'appareil est eteint (Fonction de Lecture Direte)

Appuyez sur la touche sur le panneau frontal. L'appareil s'allume et la lecture du disque insere commence.

Pour vérifier les temps qui reste

En cours de lecture, appuyez sur la touche REMAIN tout en appuyant sur la touche SHIFT sur la télécommande. Le temps qui reste avant la fin de la lecture de toutes les plages est affiché. Pour rétablier l'affichage du temps de lecture, repêze le procédé antérieur.

Selection d'une plage avec la télékommande

Appuyez sur les touches numériques et sur la touche +10 pour le sélectionner une plage.

Example:

Pour sélectionner la 25ème plage, appuyez sur les touches +10, +10 et 5.

Pour selectionner la 10eme plaque, appuyez sur les touches +10 et 0.

La lecture de la plage selectionnelle commence et se poursuit jusqu'à la fin du disque.

REMARQUE

• N'utilise pas de disques compacts ayant une forme irrégulière (exemple: ceux en losange, octogonaux). Cea peut occasionner une panne.
• Ne placez pas plus d'un disque compact à la fois dans le département.

LECTURE ALEATOIRE

Toutes les plages du disque peuvent etre lues de façon aleatoire. Appuyez sur la touche RANDOM tout en appuyant sur la touche SHIFT sur la telecommande.

"RANDOM" s'allume sur l'affichage.

Pour annuler la lecture aléatoire, répêtez le procédé antérieur.

REMARQUE

• Mème en appuyant sur la touche , il n'est pas possible de sauter à une plage que vous avez écoutee précédemment. L'appareil returne uniquement au début de la plage en cours de lecture.
• Si dans le mode de lecture aléatoire vous sélectionné une plage avec les touches numériques sur la télécommande, la lecture des plages sélectionnées commence et le mode de lecture aléatoire est annulé.

LECTURE REPÉTÉE

Il est possible d'écouter à plusieurs reprises une plage individuelle ou toutes les plages.

Tout en appuyant sur la touche SHIFT, appuyez plusieurs fois sur la touche REPEAT sur la télécommande.

"1" s'allume quand la lecture d'une seule plage est selectionnée, et "s'allume quand la lecture repétée de toutes les plage est selectionnée.

Pour annuler la lecture repeteee, repetez le procede anterieur.

Pour repeter la lecture aléatoire

Activez tout d'abord le mode de lecture aléatoire en appuyant sur la touche RANDOM tout en appuyant simultanément sur la touche SHIFT sur la télécommande. Appuyez ensuite sur la touche REPEAT tout en appuyant sur la touche SHIFT afin d'allumer "▶".

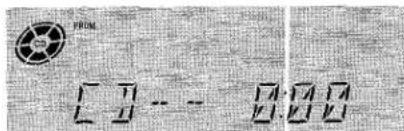

LECTURE PROGRAMMEE

Il est possible de programmer jusqu'à 32 plages du disque inséré. Utilisez la télécommande.

1 Appuyez sur la touche PRGM tout en appuyant sur la touche SHIFT dans le mode d'arrêt.

"PRGM" clignote alors sur l'affichage.

2 Appuyez sur les touches numériques et sur la touche +10 pour programmer une plage.

Example:

Pour selectionner la 12eme plaque, appuyez sur les touches +10 et 2.

Pour selectionner la 20ème plaque, appuyez sur les touches +10, +10 et 0.

3 Repetez l'opération 2 pour programmer d'autres plages.
4 Appuyez sur la touche pour commencer la lecture.

Pour repeter la lecture programmée

Après avoir programmesés les plages désirées, appuyez plusieurs fois sur la touche REPEAT tout en appuyant sur la touche SHIFT sur la télécommande afin que “G” s’llallume.

Puis faites commencer la lecture programmée.

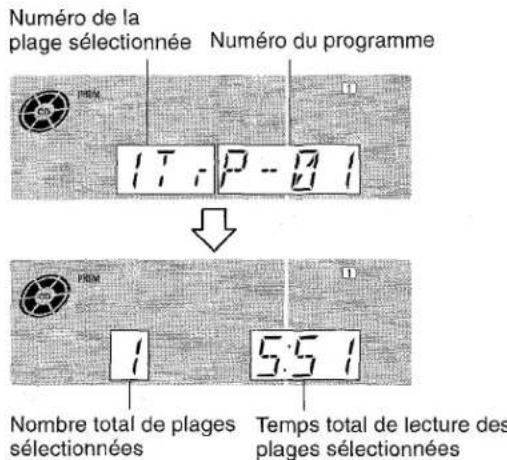

Pour vérifier le programme

Chaque fois que vous appuyez sur la touche dans le mode d'arrêt, un numéro de plage et un numéro de programme s'affichent.

Pour effacer le programme

Appuyez sur la touche dans le mode d'arret.

Pour ajouter des plages au programme

Avant la lecture, repétez l'opération 2. La plage sera programmée à la suite de la dernière plage.

Pour changer les plages programmées

Effacez le programme et repetez toutes les opérations.

REMARQUE

Lors de la lecture programmée, les touches REMAIN, RANDOM, et les touches numériques ne fonctionnent pas.

LECTURE PAR LA MINUTERIE

L'appareil peut etre allumé chaque jour à une heures spécifiée grace à la minuterie incorporee.

Assurez-vous que l'horloge est régée correctement. (Consultez la page 7.)

Utilisez la télécommande.

1 Appuyez plusieurs fois sur la touche TIMER tout en appuyant sur la touche SHIFT sur la télécommande pour afficher ②.

2 Dans les 4 secondes qui suivent, appuyez sur la touche II.

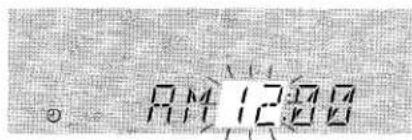

L'heure clignote.

REMARQUE

Si vous n'appuyez pas sur la touche dans les 4 secondes qui suivent, une autre opération peut commencer.

3 Reglez l'heure d'allumage par la minuterie en appuyant sur la touche ou button, et appuyez sur la touche II. Repetez cette opération pour regler les minutes.

4 Appuyez sur la touche « ou « pour selectionner une source pour la lecture par la minuterie, puis appuyez sur la touche II.

Pour écouter une émission de radio, Sélectionnez "FM" ou "AM".

Vou pouvez changer de bande plus tard dans l'opération 6. Pour écouter un apparéil connecté aux prises TAPE IN, Sélectionnez "TAPE".

Pour écouter un apparéil connecté aux prises AUX IN, sélectionnez "AUX".

5 Sélectionnez la durée de la période d'activation de l'appareil avec les touches « ou «, puis appuyez sur la touche II.

La durée d'activation de l'appareil peut être régée entre 5 et 240 minutes par pas de 5 minutes.

6 Préparez la source.

Pour écouter un disque compact, chargez un disque.

Pour écouter une émission de radio, Sélectionnez la bande souhaïée et réglez une station.

Pour écouter un apparéil connecté, enregistrrez la minuterie de la source connectée (avec une minuterie externe) et préparez-la pour la lecture.

7 Appuyez sur la touche POWER pour eteindre l'appareil après avoir regle le volume du son de la tonalite.

resté affché après l'extinction de l'appareil (minuterie dans le mode d'attente).

Quand l'heure d'allumage par la minuterie est atteinte, l'appareil s'allume et la lecture de la source selectionnee commence.

Si le niveau du volume était reglé à plus de 25 au moment d'éteindre l'appareil, il sera régé automatiquement à 25 en rallumant l'appareil par la minuterie.

Pour vérifier l'heure et la source spécifiées

Appuyez sur la touche TIMER tout en appuyant sur la touche SHIFT sur la télécommande. Le nom de la source selectionnee, l'heure d'allumage et la durée de la période d'activation s'affichent pendant 4 secondes.

Pour annuler temporairement le mode d'attente de la minuterie

Appuyez plusieurs fois sur la touche TIMER tout en appuyant sur la touche SHIFT sur la télécommande afin que "NO TIMER" s'affiche.

Pour rétablir le mode d'attente de la miniterie, appuyez de nouveau sur cette touche pour afficher ②.

Pour utiliser l'appareil alors que la minuterie est reglee

Vos pouvez utiliser normalement après avoir reglé la minuterie.

Avant d'eteindre l'appareil, repeteze l'opération 6 pour préparer la source et la source d'enregistrement, puis reglez le volume et la tonalité.

REMARQUE

• La lecture par la minuterie ne commencerà que si l'appareil est étèint.
• Il est impossible d'allumer et d'éteindre les apparèils connectés au moyen de la minuterie incorporee dans cet apparéil. Utilisez une minuterie extérieure.

RéGLAGE DE LA MINUTERIE DESOMMEIL

L'appareil peut etre eteint automatique a une heure specifiée.

Utilisez la télécommande.

1 Appuyez sur la touche SLEEP tout en appuyant sur la touche SHIFT sur la télécommande.

2 Dans les 4 secondes qui suivent, appuyez sur la touche ou pour spécifique le tempspendant lequel l'appareil doit rester eteint.

Chaque fais que vous appuyez sur cette touche, l'heure change entre 5 et 240 minutes par pas de 5 minutes.

Pour vérifier le temps qui rests avant que l'appareil soit éteint

Appuyez une fois sur la touche SLEEP tout en appuyant sur la touche SHIFT sur la télécommande. Le temps restant est affchépendant 4 secondes.

Pour annuler la minuterie de sommeil

Appuyez deux fois sur la touche SLEEP tout en appuyant sur la touche SHIFT sur la télécommande afin que "NO SLEEP" soit affché.

CONNEXION D'UN APPAREIL OPTIONNEL

Consultez les instructions d'utilisation de l'appareil connecté pour avoir plus de détails.

• Les cordons de raccordement ne sont pas formis. Procurez-vous les cordons de raccordement adequats.
• Renseignez-vous auprès de votre distributeur Aiwa pour connaître les appareils optionnels disponibles.

PRISES TAPE IN

Cet apparéil peut receivevoir des signaux sonores analogiques d'entrée par ces prises à partir de la platine.

Utilisez un cable à fiche phono RCA pour connecter la platine.

REMARQUE

Si vous utilise la platine pour enregistrer le son provenant de cet apparéil, connectez la platine aux prises LINE OUT (voir page 15).

PRISES AUX IN

Cet apparéil peut receivevoir des signaux sonres analogiques d'entrée par ces prises.

Utilisez un cable à fiche phono RCA pour connecter un apparéil audio (tourne-disque, lecteurs de musique laser, magnétoscope, TV, etc.).

Connectez la fiche rouge à la prise R et la fiche blanche à la prise L.

Connexion d'un tourne-disque

Utilisez un tourne-disque Aiwa muni d'un amplificateur égaliséur incorpore.

Ce système est capable de fournir une sortie digitale par cette prise. Utilisez un cordon optique pour connecter un apparéil audio digital ( comme, par exemple, un amplificateur digital, une platine DAT, un enregistrateur de minidisques, etc).

Retirez le couvercle anti-poussière ⑧ de la prise CD DIGITAL OUT (OPTICAL).Après, connectez un connecteur optique à la prise CD DIGITAL OUT (OPTICAL).

Lorsque la prise CD DIGITAL OUT (OPTICAL) n'est pas utilisée.

Replacez à nouveau le couvercle anti-poussière.

PRISES "LINE OUT"

Par ces prises, l'appareil peut émettre des signaux sonores analogiques pour toutes les fonctions.

Utilisez un cable pourvu de fiches phono RCA afin de connecter les apparéils audio.

REMARQUE

Ne connectez pas d'appareil aux prises LINE OUT et prises AUX IN simultanement.

Sinon cela peut produit un mauvais fonctionnement et des parasites.

PRISE SUPER WOOFER

Connectez à cette prise un sub woofer alimenté optionnel muni d'un amplificateur incorpore.

ÉCOUTE DE SOURCES EXTERNES

Pour écouter un apparéil connecté aux prises TAPE IN, appuyez plusieurs fois sur la touche TAPE sur le panneau de contrôle.

Pour écouter un apparéil connecté aux prises AUX IN, appuyez plusieurs fois sur la touche AUX sur le panneau de contrôle.

Si vous utilisez la télécommande, appuyez plusieurs fois sur la touche TAPE/AUX jusqu'à ce que "TAPE" ou "AUX" s'affiche.

ENREGISTREMENT DU SON AU MOYEN D'UN APPAREIL OPTIONEL

Pour enregistrer un disque compacte dans un minidisque

Connectez l'enregistreur de minidisques à la prise CD DIGITAL OUT (OPTICAL).

Réalisez la lecture du disque compacte que vous souhaitez enregistrer et commencez l'enregistrement dans l'enregistrure de minidisques connecté.

Pour enregistrer dans une cassette

Connectez un apparéil avec platine cassette aux prises LINE OUT.

Réalisez la lecture de la source à enregistrer (CD ou radio) et commencez l'enregistrement dans l'appareil avec platiné cassette.

SOINS ET ENTRETIEN

Vous devez effectuer un entretien périodique de votre chaine et du logiciel afin d'optimiser leur bon fonctionnement.

Pour nettoyer le coffret

Utilisez un chiffon doux et sec.

Si les surfaces sont extrément sales, utilisez un chiffon doux légrement humecté d'une solution de détergent doux. N'utilisez pas de solvants forts tels que l'alcool, de la benzine ou du diluant car ils pourraient endommager la finition de l'appareil.

Soin de l'appareil

• Ne soumettez pas l'appareil à des chocs.
  N'utilisiez pas l'appareil pres d'un champ magnétique tel qu'un téléviseur. Cela pourrait provoquer une panne.

Soin des disques compacts

Lorsqu'un disque est sale, essuyez-le avec un chiffon'de nettoyage, en partant du centre et en allant vers l'extérieur.

• Àpres avoir écoute un disque, rangez-le dans sa boite. Ne le laïsez pas dans un endroit chaud ou humide.

GUIDE DE DÉPISTAGE DES DÉFAUTS

Si l'appareil ne fonctionne pas comme précrit dans ces Instructions d'Utilisation, consultez le guide ci-dessous.

GÉNERALITÉS

Il n'y a pas de son.

• Le cordon secteur est-il connecté correctement?
• Y a-t-il une mauvaise connexion? (→ page 4)
• Avez-vous appuyé sur une touche de fonction incorrecte?

Le son ne sort que d'un seul haut-parleur.
L'autre haut-parleur est-il déconnecté?
Le son devient inaudible brusquement

Le circuit de protection s'est activé du à un rechauffement interne. Éteignez l'appareil, assurez-vous qu'il y a assez d'espace derrière les ouvertures de ventilation et laissez le système jusqu'à ce qu'il refroidisse.

Un affichage incorrect ou un mauvais fonctionnement se produit, ou un message d'erreur s'affiche.
Remettez l'appareil à zéro en procédant comme indiqué cidesous.

PARTIE SYNTONISEUR

II y a des parasites electrostatiques constants en forme d'ondes.

L'antenne est-elle connectee correctement? ( page 5)
Le signal est-il faible?
Connectez une antennene exterieure.

La réception comporte des parasites ou il y a une distorsion du son.

• La chaîne capte-t-elle des parasites externes ou une distorsion par trajet multiple?
  Changez l'orientation de I'antenne.
  → Éloignez l'appareil d'autres apparéils électriques.

PARTIE LECTEUR DE DISQUES COMPACTS

Le lecteur de disques compacts ne fonctionne pas.

Le disque est-il insere correctement? ( page 11)
- Le disque est-il sale? (→ page 16)
- La lentille de lecture est-elle affectee par de la condensation?

Attendez environ une heures et essayez de nouveau.

Pour remettre l'appareil a zéro

Si une anomalie se produit dans la fenetre d'affichage, remette l'appareil à zéro en procédant de la manière suivante.

1 Appuyez sur la touche POWER pour eteindre l'appareil.
2 Appuyez sur la touche POWER pour rallumer l'appareil tout en appuyant sur la touche ■. Toutes les données méorisées depuis l'achat sont effacées.

S'il est impossible d'eteindre l'appareil comme indiquedans le paragraphe 1 a cause d'une anomalie, remettez l'appareil a zéro en débranchant le cordon secteur et effectuez l'opération 2.

SPECIFICATIONS

UNITÉS PRINCIPALES Parite synthoniseur FM
Gamme d'accord	87,5 MHz à 108 MHz
Sensibilité utilisable (IHF)	13,2 dBf
Bornes d'antenne	75 ohms (asymétriques)
Partie synthoniseur AM
Gamme d'accord	530 kHz à 1710 kHz (par pas de 10 kHz) 531 kHz à 1602 kHz (par pas de 9 kHz)
Sensibilité utilisable	350 μV/m
Antenne	Antenne cadre
Partie amplificateur
Puissance de sortie	16 watts par canal RMS à 8 ohms, de 60 Hz à 20 kHz, avec pas plus de 1% de Distorsion Harmonique Totale
Distorsion harmonique totale	0,1% (10 W, 1 kHz, 8 ohms, DIN AUDIO)
Entrées	TAPE IN: 500 mV AUX IN: 500 mV
Sorties	SUPER WOOFER: 1,7 V SPEAKERS: acceptent des haut-parleurs de 8 ohms ou plus LINE OUT: 340 mV PHONES (mini-prise stéréo): accepte un casque d'écoute de 32 ohms ou plus
Partie lecteur de disques compacts
Laser	Laser à semi-conducteur (λ = 780 nm)
Dénumériqueur	1 bit dual
Rapport signal/bruit	85 dB (1 kHz, 0 dB)
Distorsion harmonique	0,05% (1 kHz, 0 dB)
Pleurage et scintillagement	Non mesurables
SYSTÉME DE HAUT-PARLEUR
Enceinte	À 2 voies, à BASSE réflexe (type à blindage magnétique)
Haut-parleurs	Haut-parleur de graves: 100 mm type conique Haut-parleur d'augus: 25 mm type conique
Impédance	8 ohms
Niveau de pression du son de sortie	87 dB/W/m
Dimensions (L × H × P)	140 × 202 × 190 mm
Poids	1,9 kg
Speçifications générales
Alimentation requise	120 V CA, 60 Hz
Puisance consommée	40 W
Dimensions (L × H × P)	Unité du lecteur de disques compacts 144 × 101,5 × 176,1 mm Unité du synthonisseur/amplificateur 144 × 101,5 × 208 mm
Poids	Unité du lecteur de disques compacts 0,88 kg Unité du synthonisseur/amplificateur 2,4 kg

Les specifications et l'aspect extérieur de cet apparéil peuvent être sujets à des modifications sans préavis.

BBL SYSTEM

L'appellation "BBE" et le symbole "BBE" sont des marques de fabrique de BBE Sound, Inc.

Sous licence de BBE sound, Inc.

DROITS D'AUTEUR

Veuillez vérifier les lois sur les droits d'auteur relatives à l'enregistrement de disques, de programmes de radio ou de cassettes dans le pays lequel l'appareil est utilisé.

REMARQUE

Cet apparéil a été testé et s'est avéré respecter les limites établies pour un apparéil numérique de classe B, selon la Section 15 des règlements FCC. Ces limites ont pour but de fournir une protection raisonnable contre toute interférence nuisible dans une installation résidentielle.

Cet apparéil émet, utilise et peut rayonnier de l'énergie haute fréquence. S'il n'est pas installé et utilisé conformément aux instructions données, il peut produit une interférence nuisible aux communications radio. Cependnt, il n'est pas garantit qu'aucune interférence ne se produit dans une installation particulière. Si cet apparéil cause une interférence nuisible à la réception de signaux radio et de télévision, ce qu'on peut déterminer en éteignant et en rallumant l' apparéil, nous vous recommendons d'essayer de corriger cette interférence en prénant une ou plusieurs des mesures suivantes:

• Réorientez l'antenna de réception ou changez-la de place.
• Augmentez la distance séparant l'appareil et le récepteur.
• Connectez l'appareil à une prise de courant sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le distributeur ou un technicien de radio/TV experimenté pour leur demander conseil.

ATTENTION

Toute modification ou réglage fait sur cet apparéil, qui n'est pas approuvé expressément par le fabricant, peut annuler les de l'utilisateur à se servir de ce produit.

Vous trouvez dans les pages indiquées ci-après les instructions concernant chaque fonction sur l'unité principale ou sur la télécommande.
