MODE D'EMPLOI CDE3204 VIEWSONIC

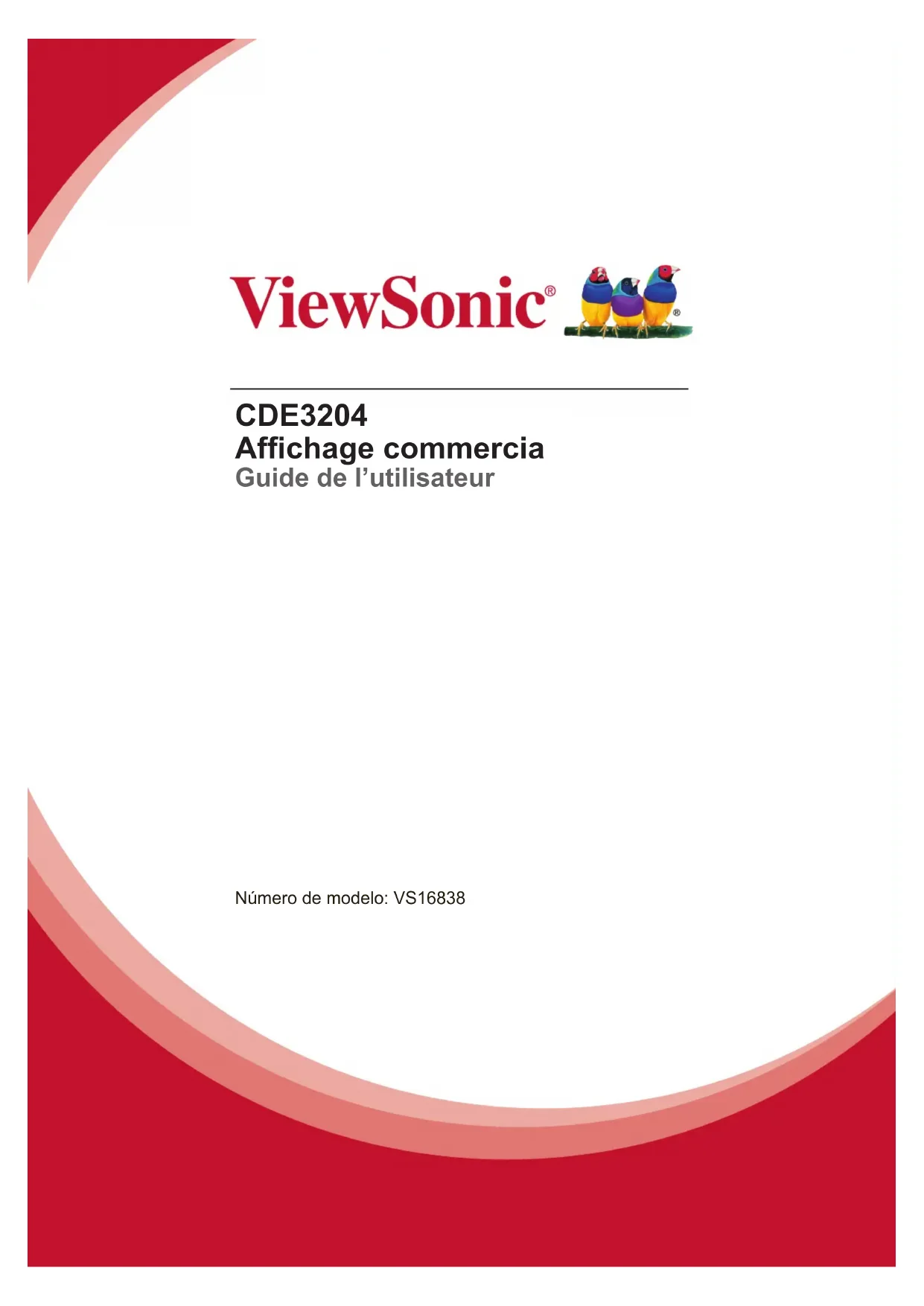

• CDE3204 Afchage commercia Guide de l’utilisateur Número de modelo: VS16838Merci d’avoir choisi ViewSonic Avec plus de 30 années d’expérience en tant que fournisseur mondial majeur en solutions visuelles, ViewSonic se consacre à dépasser les at- tentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le poten- tiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile. Encore une fois, merci d’avoir choisi ViewSonic !Table des matières Informations de conformité Declaration de conformite FCC i Declaration de l’Industrie canadienne i Conformité CE pour les pays européens i Déclaration de conformité RoHS2 (LSDEEE2) iii Informations de copyright Enregistrement du produit iv Pour votre information iv Importantes consignes de sécurité
• v Mise en service Contenu du pack p. 1
• Installation de l’écran p. 2
• Installation du socle p. 2
• Enlever du socle p. 2
• Montage de l’écran ViewSonic au mur p. 3
• Spécifications du kit de montage mural (VESA) p. 4
• Vue du produit de FACE et DE CÔTÉ p. 5
• Vue arrière et latérale du produit p. 6
• Connexion de l’écran p. 7
• Boite de câble HD/boite satellite HD p. 7
• Ordinateur personnel p. 9
• Utilisation des caractéristiques de l’écran Télécommande et commandes d’écran p. 11
• Insérer les piles de la télécommande p. 11
• Télécommande et commandes d’écran p. 11
• Fonctionnement p. 13
• Autres informations Diagnostic des pannes p. 25
• Spécifications p. 27
• RS232 Protocol p. 28

Assistance clientèle .......................................................................... 41i Informations de conformité REMARQUE : Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Cet équipement a été testé et déclaré conforme aux limites d’un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n’y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu’il est possible de déterminer en mettant l’équipement en marche ou à l’arrêt, l’utilisateur est encouragé à essayer de rectifier les interférences en adoptant au moins l’une des mesures suivantes :

• Ré-orienter ou déplacer l'antenne réceptrice.

• Augmenter la distance entre l'équipement et le récepteur.

• Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur.

• Consulter le distributeur ou un technicien radio/TV qualifié.

Avertissement : Vous êtes averti que des changements ou des modifications non

expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l’équipement. Declaration de l’Industrie canadienne CAN ICES-3 (B)/NMB-3(B) Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU.ii Les indications qui suivent sont destinées uniquement aux Etats membres de l’Union Européenne : Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d’équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu. Si les batteries, les accumulateurs et les piles boutons inclus avec cet équipement portent le symbole chimique Hg, Cd, ou Pb, alors ce la indique que la batterie contient un métal lourd avec un taux supérieur à 0,0005% pour le mercure, ou supérieur à 0,002% pour le cadmium, ou supérieur à 0,004% pour le plomb. Renseignements sur ENERGY STAR :

• ENERGYSTARestunensemblededirectivesd’économied’énergieémisparla commission américaine pour la protection de l’environnement (EPA, Environment Protection Agency). ENERGYSTARestunprogrammeconjointdel’EPAetduDépartementaméricain de l’énergie qui nous aide à économiser et à protéger l’environnement grâce à des produits et des pratiques éconergétiques. La consommation d’énergie sera modifiée si le téléviseur est réglé sur un autre mode, sauf sur la configuration par déraut et les réglages d’usine. La consommation d’énergie peut dépasser les limites exigées pour la qualification ENERGYSTARlorsquelafonctionoptionnelleestutiliséeoulemodede fonctionnement est modifié en cours d’utilisation.iii Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d’adaptation (TAC) européen, qui sont les suivantes : Substance Concentration maximale propose Concentration réelle Plomb (Pb) 0.1% < 0.1% Mercure (Hg) 0.1% < 0.1% Cadmium (Cd) 0.01% < 0.01% Chrome hexavalent (Cr

) 0.1% < 0.1% Polybromobiphényle (PBB) 0.1% < 0.1% Polybromodiphénylséthers (PBDE) 0.1% < 0.1% Bis (2-ethylhexyl) phthalate (DEHP) 0.1% < 0.1% Butyl benzyl phthalate (BBP) 0.1% < 0.1% Dibutyl phthalate (DBP) 0.1% < 0.1% Diisobutyl phthalate (DIBP ) 0.1% < 0.1% Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces limitations, conformément aux dispositions de l’Annexe III de la Directive RoHS2 (LSDEEE2). Il s’agit des composants suivants : Exemples de composants exemptés :

1. Mercure dans les lampes fluorescentes à cathode froide et lampes fluorescentes

à électrodes externes (CCFL et EEFL) pour des buts spécifiques ne dépassant pas (par lampe) : (1) Longueur courte (≦500 mm) : maximum 3,5 mg par lampe (2) Longueur moyenne (＞500 mm and ≦1,500 mm): maximum 5 mg per lamp. (3) Longueur élevée (＞1,500 mm): maximum 13 mg per lamp.

2. Plomb dans le verre des tubes cathodiques.

3. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids.

4. Plomb en tant qu’élément d’alliage de l’aluminium jusqu’à 0,4 % du poids.

5. L’alliage de cuivre contient jusqu’à 4 % de plomb.

6. Soudures à haute température (les alliages basés sur le plomb contiennent du

plomb à 85 % ou plus).

7. Composants électriques et électroniques contenant du plomb dans le verre ou

des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).iv Informations de copyright Copyright © ViewSonic

Corporation, 2017. Tous droits réservés. ViewSonic, le logo à trois oiseaux, OnView, ViewMatch, et ViewMeter sont des marques déposées de ViewSonic Corporation. Exclusion de responsabilité : ViewSonic Corporation n’est pas responsable des erreurs techniques ou éditoriales ou des omissions contenues dans ce document; ni des dommages accessoires ou consécutifs résultant de la livraison de ce matériel, ou des performances ou de l’utilisation de ce produit. Pour continuer à améliorer ce produit, ViewSonic Corporation se réserve le droit de modifier les spécifications de ce produit sans avertissement. Les informations contenues dans ce document peuvent être modifiées sans avertissement. Aucun extrait de ce document ne peut être copié, reproduit, ou transmis par quelque moyen ou dans quelque but que ce soit, sans l’autorisation écrite préalable de ViewSonic Corporation. Enregistrement du produit Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu’elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne. Pour votre information Nom du produit : Marque/Type de produit : Numéro de modèle : Numéro de document : Numéro de série : Date d’achat : CDE3204 ViewSonic Affichage commercia VS16838 CDE3204_UG_FRNRev.1A03-07-17

Elimination du produit en fin de vie ViewSonic respecte l'environnement et s'engage à être une compagnie 'verte'. Merci defairepartiedeSmarter,GreenerComputing. Veuillez visiter le site Web de Veuillez visiter le site Web de ViewSonic pour plus de détails. Etats-Unis & Canada : http://www.viewsonic.com/company/green/recycle-program/ Europe : http://www.viewsoniceurope.com/uk/support/recycling-information/ Taïwan : http://recycle.epa.gov.tw/recycle/index2.aspxv Importantes consignes de sécurité Tension dangereuse : L’éclairéché,dansun triangle équilatéral, est destiné à avertir l’utilisateur de la présence de tension dangereuse à l’intérieur duproduit,d’unniveausufsantpourreprésenter un risque de choc électrique pour les personnes. Instructions : Le point d’exclamation dans un triangle équilatéral est destiné à alerter l’utilisateur de la présence d’instructions importantes sur l’exploitation et la maintenance(opérations de réparation/entretien) dans la documentation jointe à l’appareil.

1. Lisez entièrement ces instructions avant d’utiliser

2. Conservez ces instructions dans un endroit sûr.

3. Tenez compte de tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cet équipement à proximité de l’eau.

6. Nettoyez avec un chiffon doux et sec.

7. Ne pas obstruer les ouvertures de ventilation. Installez

l’appareil conformément aux instructions du fabricant.

8. Ne pas installer près d'une source de chaleur

comme un radiateur, un convecteur, un four ou un autre appareil (y compris les amplificateurs) qui produit de la chaleur.

9. N’essayez pas de supprimer le dispositif de

sécurité de la fiche polarisée ou de la fiche avec mise à la masse. Une fiche polarisée possède deux broches dont l’une est plus large que l’autre. Une fiche avec mise à la masse possède deux broches plus une troisième pour la miseà masse. La broche large et la troisième broche sont destinées à votre sécurité. Si la fiche ne s’adapte pas à votre prise, faites appel à un électricien pour faire remplacer la prise.

10. Placez le cordon d’alimentation de telle sorte qu’il ne soit

pas piétiné ou pincé, particulièrement au niveau de la fiche, et à l’endroit où il sort de l’équipement. Assurez- vous que la prise de courant est située près de l’équipement afin qu’elle soit facilement accessible.

11. Utilisez uniquement les équipements/

accessoires spécifiés par le fabricant.

12. Utilisez uniquement un chariot, socle, trépied,

support ou table spécifié par le fabricant ou vendu avec l’appareil. Quand vous utilisez un chariot, faites attention quand vous déplacez l’ensemble chariot/appareil pour éviter les blessures qui pourraient être provoquées par un renversement.

13. Débranchez cet équipement quand vous prévoyez de ne

pas l’utiliser pendant une période prolongée.

14. Confiez toute réparation à un personnel qualifié. Une

révision est nécessaire quand l'unité a été endommagée, si le cordon d'alimentation ou la fiche est endommagé(e), si un liquide a été renversé sur l'appareil ou si des objets sont tombés à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, ou si l'appareil ne fonctionne pas normalement ou s'il est tombé. UTILISATION Cordon d'alimentation AC Conservez les directives suivantes pour éviter d'endommager le cordon d'alimentation AC. Si le cordon d'alimentation AC est endommagé, il peut causer un incendie ou un choc électrique. Cessez de l'utiliser et demandez à votre revendeur ou au centre de réparation de ViewSonic de l'échanger.

• Ne placez pas l’écran à un endroit où le cordon d’alimentation est soumis à de l’usure ou abus.

• Ne pas pincer, tordre, ou plier excessivement le cordon.

• L'âmedeslspeuventsetrouvéedénudéeetcoupée, causant un court-circuit, et provoquant un incendie ou un choc électrique.

• Ne pas transformer ni endommager le cordon d'alimentation.

• Évitez que l'on roule ou que l'on repose sur le cordon d'alimentation.

• Lorsque le cordon d’alimentation est branché, ne pas déplacer l’écran.

• Maintenez le cordon d'alimentation loin des sources de chaleur.

• Lorsque vous débranchez le cordon d'alimentation AC, débranchez-le de la prise secteur en premier.

• Lorsque vous débranchez le cordon d'alimentation, saisissezlacheaulieudetirersurlecordon d'alimentation.

• Utilisez uniquement un cordon d'alimentation AC ViewSonic d'origine, pas d'autres marques.

• N'utiliser le cordon d'alimentation sur aucun autre équipement. Prise secteur Insérez la fiche complètement dans la prise secteur. Si elle est lâche, ne l'utilisez pas. Ceci pourrait provoquer des arcs électriques et causer un incendie. Contactez votre électricien pour changer la prise secteur. Câblage Pour votre sécurité, assurez-vous de débrancher le cordon d'alimentation AC lors du branchement des câbles. Prenez soin de ne pas trébucher sur les câbles. Cela peut causer des dommages à l’écran. Chocs électriques Ne touchez pas au cordon d’alimentation ou à l’écran avec les mains mouillées. Si vous branchez/débranchez le cordon d’alimentation de l’écran avec les mains humides, cela peut provoquer un choc électrique. Les orages Pendant un orage, débranchez l’écran de la prise murale et déconnectez l’antenne pour éviter d’endommager l’écran.vi Lorsqu'il n'est pas utilisé Si vous ne comptez pas utiliser l’écran pendant de longues périodes de temps, celui-ci doit être débranché de la prise CA pour éviter les surtensions. L’écran n’est pas déconnecté de la source CA lorsqu’il est éteint. Pour déconnecter complètement l’écran, débrancher de la prise CA. Surcharge Cet écran est conçu pour fonctionner sur courant alternatif 120 volts seulement. S'il y a trop d'appareils branchés sur la même prise secteur CA, ceci peut provoquer un incendie ou un choc électrique. Équipement en option Si des équipements en option sont à installer, laissez un espace entre l’équipement optionnel et l’écran. La distorsion de l’image et/ou un bruit peut se produire si l’écran est positionné à proximité immédiate de tout équipement émettant un rayonnement électromagnétique. Petits accessoires Gardezlespetitsaccessoiresdansunendroitsûr inaccessible des enfants. Influence magnétique Cet écran comporte un aimant puissant dans le haut-parleur quigénèreunchampmagnétique.Gardeztousleséléments sensibles aux champs magnétiques éloignés du haut-parleur. Son Si vous entendez un son de claquement provenant de l’écran en continu ou fréquemment pendant que l’écran fonctionne, débranchez l’écran et consultez votre revendeur ou un technicien de service. Il est normal que certains écrans émettent des bruits secs occasionnels, en particulier lorsqu’ils sont allumés ou éteints. Utilisation en extérieur Cet écran n’est pas conçu pour une installation en extérieur. Ne pas exposer l’écran à la pluie, car cela pourrait entraîner un incendie ou un choc électrique. Aussi, ne pas exposer l’écran à la lumière directe, car il peut chauffer et d’être endommagé. Véhicules, navires et autres bateaux Ne pas installer cet écran dans un véhicule. Les accidents de voiture peuvent provoquer une chute de l’écran, causant des blessures. Ne pas installer cet écran dans une embarcation ou un bateau. Si l’écran est exposé à l’eau de mer, cela peut provoquer un incendie ou des dommages à l’écran. Les institutions médicales Ne placez pas cet écran dans un endroit où des équipements médicaux sont en cours d’utilisation. Cela peut provoquer un dysfonctionnement du matériel médical. Réglage du volume

• Réglez le volume pour éviter de déranger vos voisins. Le son porte facilement la nuit. Par conséquent, nous vous suggérons de fermer les fenêtres ou d'utiliser des écouteurs.

• Lorsque vous utilisez des écouteurs, réglez le volume à un niveau approprié, sous peine de provoquer des troubles de l'ouïe. ANTENNES Antenne extérieure de terre Si une antenne extérieure est installée, suivez les précautions ci-dessous. Ne pas installer le système d'antenne extérieure à proximité de lignes électriques ou d'autres lumières électriques ou circuits de puissance, ni là où il pourrait entrer en contact avec des lignes ou des circuits électriques. LORSDEL'INSTALLATIOND'UNSYSTÈMED'ANTENNE EXTÉRIEURE, UNE EXTRÊME PRUDENCE DOIT ÊTRE OBSERVÉE POUR ÉVITER TOUT CONTACT AVEC DE TELLESLIGNESOUCIRCUITSÉLECTRIQUESCARUN TEL CONTACT SERAIT PRESQUE TOUJOURS FATAL. Assurez-vous que le système d'antenne est relié à la terre afin qu'il puisse fournir une certaine protection contre les surtensions et les charges statiques accumulées. La section 810 du National Electrical Code (NEC) aux États-Unis et la section 54 du Code canadien de l'électricité au Canada fournissent des informations en ce qui concerne la bonne mise à la terre du mât et sa structure de support, la mise à la terre du cordon vers une unité de décharge d'antenne, la taille des conducteurs de terre, l'emplacement de l'unité de décharge de l'antenne, la connexion à la terre des électrodes, et les exigences pour l'électrode de terre. Mise à terre de l'antenne selon National électrique Code, ANS/NFPAFPA 70 Colliers de mise à la terre Antenne Collier de mise à la terre Conducteurs de mise à la terre Dispositif de décharge de l’antenne Equipement de service électrique Système d’électrode de mise à la terre de service électrique NETTOYAGE Nettoyage de la fiche d'alimentation AC Débranchez la fiche d'alimentation AC et nettoyez-la régulièrement. Si la fiche est couverte de poussière et concentre de l'humidité, son isolant peut se détériorer et entraîner un incendie. Nettoyage de la surface de l’écran/le boîtier de l’écran Lors du nettoyage de cet écran, débranchez le cordon d’alimentation. Sinon, un choc électrique peut survenir. Utilisez un chiffon doux et sec pour nettoyer le boîtier de l’écran. Pour enlever la poussière près de l'écran, essuyez-la délicatement avec un chiffon doux. Les tâches tenaces peuvent être enlevées avec un chiffon légèrement humidifié avec une solution de savon doux et de l'eau chaude. Ne jamais utiliser de solvants forts, tels que des diluants ou de l'essence pour le nettoyage. Si vous utilisez un tissu prétraité chimiquement, veuillez suivre les instructions fournies sur l'emballage. Les trous de ventilation peuvent accumuler de la poussière au fil du temps. Pour assurer une ventilation adéquate, nous vous recommandons d’enlever la poussière périodiquement (une fois par mois) à l’aide d’un aspirateur, alors que l’écran est éteint.vii Exclusion de responsabilité Certains nettoyants chimiques peuvent endommager l’écran et/ou le boîtier de l’écran. ViewSonic ne sera pas responsable des dommages liés à l'utilisation de ces produits de nettoyage.

TRANSPORT DE L’ÉCRAN

Transportez l’écran selon les directives Pour éviter d’échapper l’écran et provoquer des blessures graves, vous devez suivre ces directives :

• Débranchez tous les câbles avant de transporter l’écran.

• Le transport d’écrans de grande taille nécessite au moins deux ou trois personnes.

• Lorsque vous transportez l’écran, placez vos mains tel qu’illustré et tenez-le fermement. Ne mettez pas de pression sur l’écran et ou le cadre autour de l’écran.

• Lors du transport de l’écran, ne le soumettez pas à des chocs, des vibrations ou une force excessive.

• Pour soulever ou déplacer l’écran, maintenez-le fermement par le bas. Placez votre paume directement sous le panneau. VENTILATION Les fentes et ouvertures dans l’écran sont prévues pour la ventilation. Afin d’assurer un fonctionnement fiable de l’écran et de le protéger de la surchauffe, veillez à ce que ces ouvertures ne sont pas obstruées. L’écran peut accumuler de la poussière et se salir si la ventilation est inadéquate. Pour une bonne ventilation, suivez les consignes suivantes:

• N’installez jamais l’écran vers le haut, le bas ou latéralement.

• N’installez jamais l’écran à l’envers.

• Ne pas couvrir les fentes ni les ouvertures avec un chiffon ou d'autres matériaux.

• Ne jamais obstruer les fentes et les ouvertures en plaçant l’écran sur un lit, un canapé, un tapis ou toute autre surface similaire.

• Neplacezpasl’écrandansunespaceconnécommedans une bibliothèque ou un meuble encastré, à moins qu’une ventilation adéquate ne soit prévue. Laissez de l’espace autour de l’écran tel qu’indiqué ci- dessous. Sinon, la circulation d’air peut être insuffisante et provoquer une surchauffe, ce qui pourrait provoquer un incendie ou des dommages à l’écran. Installé sur le mur 4 pouces (10 cm) 4 pouces (10 cm) 4 pouces (10 cm) 11,875 pouces (30.16 cm) Installé avec support 2,375 pouces (6.03 cm) 4 pouces (10 cm) 4 pouces (10 cm)

(30.16 cm) Laissez au moins cet espace autour de l’écran. Ne pas installer l’écran comme suit : La circulation de l’air est bloquée. La circulation de l’air est bloquée. Les objets et les trous de ventilation Ne poussez jamais d’objets dans les fentes sur le boîtier car ils pourraient toucher des points de tension dangereux ou provoquer des courts-circuits qui pourraient entraîner un incendie ou un choc électrique. Ne placer aucun objet sur l’écran. HUMIDITÉ L'humidité et les objets inflammables

• Conserver le produit loin de l'humidité. Ne pas exposer cet appareil à la pluie ou à l'humidité. Ne placez pas d’objets remplis de liquides, comme des vases, sur l’écran.

• Ne pas utiliser des écrans alimentés par l’électricité à proximité de points d’eau, comme dans une baignoire, un lavabo, un évier, un bac à laver, un sous-sol humide ou près d’une piscine, etc. Ceci pourrait causer un incendie ou un choc électrique.

• Ne laissez pas cet écran devenir mouillé. Ne renversez jamais de liquide d’aucune sorte sur l’écran. Si l’eau pénètre dans le produit, débranchez le cordon d’alimentation et communiquez avec ViewSonic.

• Ne pas faire fonctionner l’écran lorsqu’il est mouillé. Cela peut entraîner un choc électrique ou endommager l’écran.

• Pouréviterunincendie,conserverlesobjetsinammables ouàammesnues(bougies,etc)loindel’écran.viii INSTALLATION Montage mural optionnel Pour une installation murale, vous avez besoin d’un support de fixation murale. Pour installer ou retirer l’écran d’un support de fixation murale, veillez à utiliser les services d’entrepreneurs qualifiés. S’il n’est pas correctement fixé lors de l’installation ou le retrait du support de fixation murale, l’écran pourrait tomber et causer des blessures graves.

• Lors de l’installation de l’écran en utilisant un support de xationmurale,assurez-vousdesuivrelesinstructions d’utilisationfourniesaveclesupportdexationmurale.

• Fixez les crochets fournis avec le Support pour montage mural.

• L’écran n’est pas conçu pour pendre du plafond. L’écran pourrait tomber et causer des blessures graves. Placement L’écran doit être installé près d’une prise CA facilement accessible. Respectez les consignes suivantes pour éviter que l’écran ne tomber du support ou fixation murale.

• Placez l’écran sur une surface plane et stable.

• Ne suspendez rien sur l’écran. Ne laissez pas les enfants grimper sur l’écran. N’installez pas l’écran dans des endroits exposés à des températures extrêmes, comme en plein soleil, près d’un radiateur ou d’une bouche de chauffage. Si l’écran est exposé à des températures extrêmes, il peut surchauffer et provoquer la déformation du boîtier ou provoquer un dysfonctionnement.

• N’installez pas l’écran dans un endroit exposé à de l’air conditionné direct.

• Si l’écran est installé dans un tel endroit, l’humidité peut se condenser à l’intérieur et provoquer un dysfonctionnement.

• Ne placez pas l’écran dans des endroits chauds, huileux, humides ou poussiéreux.

• Ne pas installer l’écran là où les insectes peuvent entrer.

• Ne pas installer l’écran là où il peut être exposé à des vibrations mécaniques.

• N’installez pas l’écran dans un endroit où il peut être renversé, comme sur un pilier ou derrière celui-ci, ou à un endroit où vous pourriez vous cogner la tête dessus. Cela peut causer des blessures. Pour empêcher l’écran de basculer Pour empêcher l’écran de basculer, fixer celui-ci à un mur ou un socle. Positionnement pour le regarder Nous vous suggérons de regarder l’écran à une distance de 3-7 fois supérieure à celle de la hauteur de l’écran, et non en luminosité excessive. Vous pourrez souffrir de fatigue oculaire si vous regardez écran pendant trop longtemps ou dans une pièce sombre. Pour obtenir une image nette, ne pas exposer l'écran à un éclairage direct ni à la lumière du soleil. Utilisez un spot d'éclairage dirigé vers le bas depuis le plafond si possible. ÉCRAN

• Bienqu’ilaitdespixelsd’uneefcacitéde99,99%ouplus, des points noirs ou des points lumineux (rouge, bleu ou vert) peuvent apparaître constamment sur l’écran. Il s’agit d’une propriété structurelle et non d’un dysfonctionnement.

• L’écran est fabriqué avec une technologie de haute précision. Pour atteindre un niveau élevé de qualité de la performance et de l’image, le réglage du rétro-éclairage de cet écran est réglé pour optimiser la luminosité de l’écran. Cependant, la luminosité inégale peut être observée lorsque l’écran est visionné dans un environnement sombre sans source d’entrée ou un écran vide. Il s’agit d’une condition normale et non d’un dysfonctionnement de l’écran.And'améliorercetétat,modiezlemoded'image, le réglage du rétroéclairage, activez le capteur de lumière, ou allumez la gestion de l'alimentation.

• Évitez d’exposer la surface de l’écran à la lumière directe. Cela est susceptible d’endommager l’écran.

• Ne poussez pas ou ne rayez pas l’écran, et ne posez pas d’objets sur le dessus de l’écran. L’image peut être instable ou l’écran peut être endommagé.

• Si l’écran est utilisé dans un endroit froid, des taches peuvent apparaître sur l’image ou l’image peut devenir sombre. Ceci n'est pas causé par un échec. Cet état s'améliore à mesure que la température s'élève.

• Lorsquedesimagesxessonttoujoursafchéesen continu, des images fantômes peuvent survenir. Ceci doit disparaître après un court moment.

• L’écran et le boîtier chauffent lorsque l’écran est en cours d’utilisation. Il s’agit d’un état normal.

• La pulvérisation d'un insecticide avec des matériaux volatils sur l'écran peut causer des dégâts.

• Ne pas faire de contact prolongé avec du caoutchouc ou du plastique. Pièces cassées Ne tirez rien sur l’écran. Ceci peut briser l'écran de verre et causer des blessures graves. Si la surface de l’écran se fissure, débranchez le cordon d’alimentation avant de toucher l’écran. Sinon, il peut en résulter des chocs électriques. Traitement du verre brisé et des fuites de cristal liquide Si l’écran est endommagé, une fuite de liquide cristallin peut se produire, ou bris de verre dispersés peuvent en résulter. Ne touchez pas au verre brisé ni au cristallin liquide qui est toxique avec les mains nues sous peine de coupures, d'intoxication ou d'irritation de la peau. Ne laissez pas de fragments de verre ni de liquide cristallin de la fuite pénétrer dans les yeux ou la bouche. En cas de contact avec les yeux ou la bouche, rincez soigneusement la zone en contact avec de l'eau et consultez votre médecin. RÉPARATION Ne pas tenter de réparer l’écran vous-même, car l’ouverture du boîtier peut vous exposer à des tensions dangereuses ou autres dangers. Demandez à un technicien qualifié d’effectuer la réparation de votre écran. Pièces de rechange Lorsque des pièces de rechange sont nécessaires, assurez- vous que le technicien de réparation certifie par écrit qu’il ou elle a utilisé des pièces spécifiées par le fabricant et qui ont les mêmes caractéristiques que les pièces d’origine. Les remplacements non autorisées peuvent provoquer un incendie, un choc électrique ou d’autres dangers. Contrôle de sécurité À la fin des réparations de l’écran, demandez au technicien d’effectuer les contrôles de sécurité de routine (comme spécifié par le fabricant) pour déterminer si l’écran est sécuritaire et de le certifier. Demandez à un technicien de service qualifié pour disposer de l’écran.1 Mise en service Contenu du pack Veuillez vous assurer que les éléments suivants sont inclus avec votre écran. S'il manque une ou plusieurs pièces, veuillez contacter votre revendeur. Écran Télécommande avec piles Cordon d’alimentation (Pour le modèle US) This CD is compatible with Windows and Mac OS 10.x Copyright © 2016, V iewSonic Corporation. All rights reserved. A ll trademarks, registered or otherwise, are the property of their respective companies. Disclaimer: ViewSonic Corporation shall not be liable for technical or editorial reeors or omissions contained herein; nor f or i ncidental o r consequential damages r esulting from furnishing this meterial, or the performance or use of this product. In the interest of continuing product improvement, ViewSonic Corporation reserves t he right t o change product specifications without notice. I nformation in t his CD-ROM may change without notice, N o part of this CD-ROM m ay be copied, reproduced, o r transmitted by any means, for any purpose without p rior written permission o f ViewSonic Corporation.Made in China Full HD Professional LED DisplayUser Guide ViewSonic CDE3204Commercial Display Quick Start Guide CDE3204_QSG_ENGRev.1a03-01-16 Copyright©2017ViewSonicCorporation.Allrightreserved. Notes on Connection Getting start Video Quality D-SUB D-SUB Required Cable Types for Connection DVI-to-HDMI HD15 Connect to your Computer PleasefindvideooutputportonyourPC.YoucanchooseHDMI,DVIorD-SUB. D-SUB D-SUB Video Quality DVI DVI Digital Video Input DVI DVI Step 1: Identify the connector on your PC. Step 1: Identify the connector on your PC. Step 2: Connect video signal with appropriate connector cable. Step 3: Connect audio signal with appropriate connector cable. D-SUB VGA

CDE3204 Commercial Display Quick Start Guide Cordon d’alimentation (Pour le modèle EU+UK) Disc (Guidedel’utilisateur) Guiderapidededémarrage ViewSonic Les photos des accessoires sont fournies à titre indicatif, la couleur de la télécommande et le type de cordon d’alimentation sont variables en fonction des modèles réels. L’utilisateur peut utiliser le support optionnel assemblé en unité complète conformément au dessin détaillé suivant. Screw: T4XL8 x42 Installation de l’écran Installation du socle Screw: T4XL8 x4 Placez l'écran face vers le bas sur une surface protectrice. Ensuite, insérez le haut du socle dans le bas et sécurisez les parties en insérant les vis et les serrant avec le tournevis fourni. Remarque : La fixation du socle nécessite deux personnes. Enlever du socle Pour retirer le socle, enlevez les vis dans la zone encerclée et le haut se détachera. Screw: T4XL8 x43 Montage de l’écran ViewSonic au mur L’écran peut être utilisé en position libre debout ou en installation murale. Avant de monter le produit au mur, veuillez prendre en compte les instructions suivantes :

• Veuillez lire les instructions de sécurité importantes, au début de ce guide.

• Ne pas installer dans un endroit humide ou mouillé. Cet appareil est destiné à une utilisation en intérieur.

• Ne pas l’installer près d’une source de chaleur ou de champs magnétiques forts.

• Utilisez uniquement des supports de montage mural approuvés ViewSonic pour supporter le poids de l’écran.

• Avant de fixer la plaque de montage mural au couvercle arrière, assurez-vous que le produit fonctionne.

• Si votre écran est déjà configuré pour un fonctionnement en position libre debout, vous devez d’abord retirer le socle avant de fixer l’appareil au mur. Pour fixer le support mural à l’écran de façon sécuritaire, veuillez suivre les directives suivantes :

• Débranchez l’alimentation et tous les câbles qui pourraient gêner le déplacement de l’écran.

• Posez l’écran sur une table ou surface de travail, en plaçant l’écran face vers le bas sur une serviette ou une couverture en laine pour protéger la surface de l’écran contre les dommages pendant l’installation de la plaque.

• Avant d’installer l’écran sur le mur, assurez-vous que vous avez enregistré le numéro de série du produit à la page (i) du guide de l’utilisateur, car vous aurez besoin du numéro de série pour toute demande de service au besoin.

• Installez la plaque de fixation murale à l’écran à l’aide de vis PAS PLUS de 10 mm, car des vis plus longues qu’on retrouve dans les montages muraux universels (non-ViewSonic) peuvent endommager l’alimentation électrique et provoquant un dysfonctionnement de l’appareil. Le type de vis de la fixation murale est M4 x L8.

• Fixez les supports de montage mural au mur en vous assurant d’utiliser des vis appropriées au poids de l’installation. S’assurer qu’il y a au moins 2.5cm/ 1 cm autour des orifices de ventilation de votre écran pour permettre un refroidissement adéquat pendant le fonctionnement.

• Accrocher la plaque de fixation murale de l’écran pour le support mural, complétant l’installation. Profitez de votre écran ViewSonic !4 Spécications du kit de montage mural (VESA) Si vous souhaitez le fixer à d’autres appareils montés, veuillez contacter votre revendeur le plus proche.

Famille de produit pouce Spec. VESA (A x B) Vis standard (C x D) Quantité CDE 32 200 x 200 mm M4 x L8 4

• ViewSonic fournit les dimensions standard des kits de montage mural tels listés dans le tableau ci-dessous.

• Pour trouver le kit de montage mural idéal, veillez visiter www.viewsonic.com ou appeler notre équipe de service : Etats-Unis1-800-688-6688, Canada 1-866-463- 4775, l’Europe +44 (0) 207 382 8250.

• Lors de l’achat de notre kit de montage mural, un manuel d’installation détaillé est fourni ainsi que toutes les pièces nécessaires à l’assemblage.

• La longueur de la vis est liée à l’épaisseur du support de montage mural. Ne pas utiliser les vis plus longues que la dimension standard, car elles pourraient causer des dommages à l’intérieur de l’écran.5 Vue du produit de FACE et DE CÔTÉ

Item Icon Description 1 Input INPUT Sélectionne la source d’entrée. Ouvre le sous-menus. 2 Menu MENU Ouvre/ferme le menu à l’écran (OSD). 3 Volume VOL + Augmente le volume. Va vers la droite ou ajuste un réglage dans le menu OSD. VOL - Baisse le volume. Va vers la gauche ou ajuste un réglage dans le menu OSD. 4 Up & Down CH + Va vers le haut et l’élément précédent dans le menu OSD. CH - Va vers le bas et l’élément suivante dans le menu OSD. 5 Power STANDBY Rallume l’affichage du mode veille. Appuyez à nouveau pour retourner en mode veille.

Récepteur de la télécommande Reçoit les signaux IR de la télécommande. 7 Voyant LED Bleu indique allumé. Rouge indique mode veille.6 Vue arrière et latérale du produit

CVBS Item Description 1 Prise écouteurs Pour brancher des écouteurs. Branchez des écouteurs pour pouvoir entendre le son d’écran sur vos écouteurs. Si vous branchez des écouteurs, les haut-parleurs d’écran pas- sent en mode muet. 2 Entrée audio (gauche/droite) Pour connecter aux connecteurs audio correspondants sur votre appareil AV. 3 CVBS input Connect to the CVBS input of A/V devices. 4 EntréedesignalYPbPr PourconnecteràlasortieYPbPrd’unappareilYPbPr. 5 Sortie SPDIF optique Pour connecter à l’entrée SPDIF d’un appareil Amplificateur audio. 6 DVI-D Connectez-vous au DVI-D des dispositifs A / V. 7 Entrées HDMI 1 (with MHL) Pour connecter aux sorties HDMI des appareils AV. Le HDMI 1 a la fonction MHL pour soutenir appareil mobile. 8 Entrées HDMI 2

EntréePC/VGAetentré audio PC Connectez-vousàunportVGAPCouunelignePC/portaudio. 10 USB Pour brancher des appareils USB, par exemple une clé USB. 11 Entrée de signal RS232 Reserved for the service technician’s use. Voir la section sur le protocole RS232. 12 IR Out Pour brancher un émetteur IR. Cela permet de contrôler à dis- tance un appareil externe.7 Connexion de l’écran Boite de câble HD/boite satellite HD Vous pouvez également apprécier la programmation haute définition en souscrivant un service de haute définition par câble ou un service de haute définition par satellite. Pour une qualité d’image optimale, assurez-vous de connecter cet appareil à votre écran via le HDMI ou l’entrée composante vidéo (avec audio) sur le côté arrière de votre écran. Connexion HDMI Câble HDMI Câble HDMI Décodeur HD / Récepteur satellite HD CATV/câble d’antenne au satellite Face arrière de l’écran Connexion DVI Câble audio Câble DVI Câble DVI-vers-HDMI Câble DVI-vers-HDMICâble DVI-vers-DVI Adaptateur DVI-vers-HDMI Câble audio CATV/câble d’antenne au satellite Boite de câble HD/ boite satellite HD Face arrière de l’écran Remarque : Pour une connexion DVI, utilisez la prise HDMI (avec un câble DVI/HDMI ou un adaptateur) et connectez la prise audio à la prise ENTRÉE AUDIO d’un PC.8 Tableau de référence de synchronisation HDMI N° Mode HDMI DVI 1 VGA60(640x480) Oui Oui 2 SVGA60(800x600) Oui Oui 3 XGA60(1024x768) Oui Oui 4 SXGA60(1280x1024) Oui Oui 5 WXGA60(1360x768) Oui Oui 6 1280 x 800 SO Oui 7 1440 x 900 Oui Oui 8 1680 x 1050 Oui Oui 9 1920 x 1080 Oui Oui 10 480i60 Oui Oui 11 576i50 Oui Oui 12 480P60 Oui Oui 13 576P50 Oui Oui 14 720P50 Oui Oui 15 720P60 Oui Oui 16 1080I50 Oui Oui 17 1080I60 Oui Oui 18 1080P50 Oui Oui 19 1080P60 Oui Oui 20 1080P24 Oui Oui 21 1080P30 Oui Oui YpbPr ou Connexion composant COMPONENT VIDEO OUT Pr Y VIDEO DVI-HDTV OUT HDMI OUT OUT

LINE OUT Face arrière de l’écran Boite de câble HD/ boite satellite HD CATV/câble d’antenne au satellite Câble audio Câble composante Câble composante Câble audio Remarque : YpbPrfournitunemeilleurequalitéquelaconnexionAV.9 Connexion AV COMPONENT VIDEO OUT Pr Y VIDEO DVI-HDTV OUT HDMI OUT OUT

LINE OUT Face arrière de l’écran Boite de câble HD/ boite satellite HD CATV/câble d’antenne au satellite Câble AV Câble AV Programmation de votre boîtier câble ou satellite à distance Référez-vous au manuel de l’utilisateur de votre fournisseur de service pour déterminer le réglages. S’il nécessite :

• 3 chiffres, essayez “566”, “565”, “556”, ou “688”. Il fonctionne généralement avec le réseau DISHNetwork.

• 4 chiffres, essayez “0054”. Il fonctionne généralement avec Cox.

• 5 chiffres, essayez “11454”, “11054” ou “10690”. Il fonctionne généralement avec DIRECTV. Ordinateur personnel Utilisez l’écran comme moniteur de votre ordinateur. Face arrière de l’écran Câble audio (mini prises stéréo) Câble15brochesVGA Câble audioCâble15brochesVGA10 Grille de référence de temporisation PC N° Timing VGA Support panneau HD pleine résolution (1920 x 1080) Mode Résolution Sync H (KHz) Sync V (Hz) Horloge pixel (MHz) Polarité Support 1 IBMVGA 720 x 400 31,47 70,09 28,32 N/P Oui 2 VESA DMT 640 x 480 31,5 59,94 25,175 N/N Oui 3 VESA DMT 800 x 600 37,88 60,32 40 P/P Oui 4 VESA DMT 1024 x 768 48,36 60 65 N/N Oui

VESA DMT 1280 x 768 47,77 59,8 79,5 N/P Oui 6 VESA DMT 1280 x 800 49,7 59,81 83,5 N/P SO 7 VESA DMT 1280 x 1024 63,98 60,02 108 P/P Oui 8 VESA DMT 1360 x 768 47,71 60,01 85,5 P/P SO 9 VESA DMT 1440 x 900 55,94 59,89 106,5 N/P Oui 10 VESA DMT 1680 x 1050 65,29 59,95 146,25 N/P Oui 11 CEA 1920 x 1080 67,5 60 148,5 P/P Oui Remarque : CetteentréeVGAneprendpasenchargelessignauxentrelacés.11 Utilisation des caractéristiques de l’écran Télécommande et commandes d’écran Insérer les piles de la télécommande

1. Enlevez le couvercle du compartiment à pile en appuyant puis en tirant le bouton

2. Insérez les piles en respectant les marques (+) et (-) sur le compartiment à piles.

3. Refermez le couvercle du compartiment à piles.

• Utilisez exclusivement des piles AAA.

• Ne mélangez pas de piles usagées avec des piles neuves. Ceci pourrait endommager les piles ou générer des fuites qui pourrait conduire à un feu ou vous blesser.

• Insérez les piles en respectant les marquages (+) et (-). une mauvaise insertion des piles pourrait générer des fuites qui pourrait conduire à un feu ou vous blesser.

• Veuillez évacuer les piles conformément aux lois et règlements en vigueur dans votre pays.

• Tenez les piles éloignées des enfants et des animaux de compagnie.

• Enlevez les piles si vous restez longtemps sans utiliser la télécommande. Télécommande et commandes d’écran

Les touches tactiles situées sur la face avant de l’écran fonctionnent de la même manière que les touches de la télécommande. Button Description

POWER (ALIMENTATION) Appuyez sur cette touche pour mettre sous tension à partir du mode stand- by. Appuyez à nouveau pour retourner en mode veille.

Lire ou interrompre la lecture en mode MÉDIA. Arrêtez en mode MEDIA. Aller à la piste précédente et suivante en mode MEDIA. 3 INPUT Appuyez pour afficher la liste Sélection de source et sélectionnezlasourcedésiréeavec▲/▼. Appuyez sur OK pour valider la sélection. ENTER 4 P. MODE Pour définir le mode d’image souhaité

Appuyez ce bouton pour naviguer entre les menus OSD.

• ▲/▼-Allerverslehaut/baspoursélectionnerdesoptionsdemenu.

• ◄/►-Allerversladroite/gauchepoursélectionnerlemenuprincipalou ajuster des réglages.

• Vouspouvezaussiutiliser►pourouvrirlesous-menucorrespondant.

• OK : Pour confirmer la sélection ou ouvrir le sous-menu correspondant. 6 INFO Appuyez pour afficher l’état actuel de l’écran. 1920 x 1080 @ 60Hz

7 MUTE Appuyez pour passer en mode muet. Pour restaurer le son, appuyez à nou- veau sur ce bouton ou sur le bouton VOL+/-. 8 + VOL - Appuyez pour régler le volume.

0~9, - boutons numériques Appuyez sur le bouton correspondant pour saisir un caractère ou un chiffre. 10 S. MODE Pour définir le mode sonore souhaité 11 EXIT Appuyez pour quitter l’écran du menu OSD. 12 MENU Appuyez pour mettre en service le menu OSD (On-Screen Display). 13 + CH - Cette fonction n’est pas disponible pour ce modèle. (Uniquement pour TV) 14 RAPPEL Pour retourner au canal précédent (sur le modèle TV uniquement)13 Fonctionnement Allumer et éteindre l’écran Appuyez sur de la télécommande. Vous pouvez également utiliser le bouton sur le panneau frontal.

• S’il n’y a pas de signal d’entrée pendant 10 minutes, l’écran s’éteint automatiquement. Réglage du volume Appuyez sur VOL +/- pour régler le volume. Pour éteindre le volume, appuyez sur MUTE. Pour restaurer le son, appuyez à nouveau sur MUTE ou directement sur VOL +/-. Visualiser les informations affichées Pourafcherlesinformationsdel’écran : Appuyez sur INFO etl’étatactuelestafché sur l’écran. (Toute ou un partie des informations s’afchentsurl’entrée,larésolution,etc.,enfonction de la source d’entrée)

• L’illustration montre un exemple de l’écran INFO dans une source HDMI. 1920 x 1080 @ 60Hz PC14 Sélection de la source d’entrée Pour sélectionner les sources d’entrée connectées à l’écran :

1. Appuyez sur INPUT sur la télécommande.

ou pour choisir la source d’entrée désirée.

3. Appuyez sur OK pour valider la sélection.

Enter Utilisation des Lock Control Avec le Lock Control, vous pouvez bloquer l’écran et la programmation de films en fonction des catégories des films. Un mot de passe est nécessaire pour accéder au menu Lock Control. Le mot de passe par défaut est “0000”.. Changer le mot de passe Pour changer à un nouveau mot de passe :

1. Appuyez sur MENU pour ouvrir le menu OSD.

ou pour sélectionner le menu LOCK puis appuyez sur OK pour ouvrir le menu.

3. Entrez le mot de passe.

4. Appuyez sur ou pour sélectionner Changer le

mot de passe, puis appuyez sur pour ouvrir le sous-menu.

5. Entrez l’ancien mot de passe.

6. Entrez votre nouveau mot de passe.

7. Entrez à nouveau votre nouveau mot de passe.

L’écrandumenuLockControls’afcheraà nouveau. Cela indique que le mot de passe a été changé.

8. Appuyez sur QUITTER pour quitter les menus.15

Menu Picture (Image) Personnalisation des réglages IMAGE

1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton /

2. Appuyez sur ENTERoulesurlebouton▼pourentrerdanslesous-menu

3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent.

4. Appuyez sur le bouton / andesélectionnerparmilemodeImage/Contraste

/ Luminosité / Netteté / Teinte / Couleur / Filtre bleu clair / Température de couleur / mode Zoom / DLC.

5. Appuyez sur ENTER ou sur le bouton pour entrer.

6. Appuyez sur le bouton

7. Appuyez de nouveau sur MENU pour revenir au menu parent.16

Le menu PICTURE (IMAGE) comprend les options suivantes : Picture Mode (Mode Image) Cyclesdestypesd'afchage:Standard,Dynamic,Theater, Power Saving, et Personal Utilisateur : Permet de stocker vos réglages préférés. Si vous sélectionnez le mode de l'utilisateur, vous pouvez régler individuellementlesélémentsafchés. Contrast (Contraste) Contrôle la différence entre les zones les plus claires et les plus sombres de l'image. Brightness (Luminosité) Contrôle la luminosité globale de l'image. Sharpness (Netteté) Augmenter ce réglage pour voir des bords nets sur l'image ; diminuerpouravoirdesbordsous. Tint (Teinte) Contrôle la différence entre les zones bleues / rouges et vertes de l'image. (Seulement pour NTSC) Color (Couleur) Contrôle l'intensité de la couleur. Blue Light Filter (Filtre bleu clair) Réduitleblurayparleltre Color Temp (Température de couleur) Règle les composants de couleur indépendamment pour obtenir un effet Normal, Warm, Cool, ou Personal : Froid/ Moyen/Chaud. Zoom Mode (Mode zoom) Règle la façon dont l'image remplit l'écran. DLC Dénirlesoptionspourréglerlerétroéclairagedynamique.17 Menu Audio Personnalisation des réglages Audio

1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton /

2. Appuyez sur ENTERoulesurlebouton▼pourentrerdanslesous-menu

3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent.

4. Appuyez sur le bouton / andesélectionnerparmileSoundMode(modede

son) / Bass / Treble / Digital Output (Sortie numérique) / Surround Sound (Son Ambiophonique) / AVC / Balance.

5. Appuyez sur ENTER ou sur le bouton pour entrer.

6. Appuyez sur le bouton / pour ajuster.

7. Appuyez de nouveau sur MENU pour revenir au menu parent.

Le menu Audio comprend les options suivantes : Sound Mode (Mode de son) Standard, Music, Movie, Sports, et Personal. Sélectionnez un mode sonore pour obtenir un son idéal. Digital Output (Sortie numérique) Envoyer l'audio numérique vers un système audio externe. Surround Sound (Son Ambiophonique) Effets de son ambiophonique. AVC Régler le contrôle de volume automatique. Balance Règle l'effet de sortie audio gauche /droite. Remarque : les basses et les aigus sont uniquement disponibles en mode Personnel, vous pouvez les régler comme vous le souhaitez.18 Menu TIME (HEURE) Personnalisation des réglages d’heure

1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton

2. Appuyez sur ENTERoulesurlebouton▼pourentrerdanslesous-menu

3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent.

4. Appuyez sue le bouton / andesélectionnerSleepTimer/TimeZone

(Fuseau horaire) / DST / Time Format (Format de l’heure) / Clock (Horloge) / Time Management(Gestiondutemps).

5. Appuyez sur ENTER ou sur le bouton

6. Appuyez sur le bouton / pour ajuster.

7. Appuyez de nouveau sur MENU pour revenir au menu parent.

Le menu TIME (HEURE) comprend les options suivantes : Sleep Timer (Minuteur veille) Réglerunminuteuranquel'appareils'éteigne automatiquement. Time Zone (Fuseau horaire) Sélectionner votre fuseau horaire. DST Réglez l'heure d'été de votre région. Time Format (Format de l'heure) Sélectionner votre format d'heure. Clock (Horloge) Régler la date et l'heure Time Management (Gestion du temps) Régler le réveil / délai arrêt.19 Menu SETUP (CONFIGURATION) Personnalisation des réglages de CONFIGURATION

1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton /

2. Appuyez sur ENTERoulesurlebouton▼pourentrerdanslesous-menuspécique.

3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent.

4. Appuyez sur le bouton / andesélectionnerparmiMenuLanguage(Langue

du menu) / Transparent / OSD Time Out (Délai OSD) / Restore Default (Restaurer les paramètres par défaut) / Software Update (Mise à jour du logiciel) / CEC / Blue Screen (Panne de protection générale) / Monitor ID (ID du moniteur) / HDMI Mode (Mode HDMI).

5. Appuyez sur ENTER ou sur le bouton pour entrer.

6. Appuyez sur le bouton / pour ajuster.

7. Appuyez de nouveau sur MENU pour revenir au menu parent.

Le menu SETUP (CONFIGURATION) comprend les options suivantes : Menu Language (Langue du menu) Sélectionner une langue du menu OSD peut être afché.Pardéfautl'anglaisestchoisicomme langue de menu. Transparent AjusterlatransparencedumenuOSD(afchage à l'écran). OSD Time Out (Délai OSD) AjusterladuréedumenuOSD(afchageàl'écran). Restore Default (Restaurer les paramètres par défaut) Modierlesoptionsd'allumageouréinitialiserle moniteur aux paramètres d'usine par défaut. Software Update (Mise à jour du logiciel) Régler pour mettre à jour le logiciel via le port USB. CEC Régler pour ajuster fonction CEC. Blue Screen (Panne de protection générale) Pour sélectionner le type de transition nécessaire lors du changement d'un canal à un autre. Monitor ID (ID du moniteur) Régler pour ajuster l'ID du moniteur du paramètre RS232. HDMI Mode (Mode HDMI) Sélectionnez un mode HDMI appropriée selon xesouaniméescontenu.Uniquementdisponible en entrée HDMI.20 Menu Verrouillage Personnalisation des réglages de Verrouillage

1. Appuyez sur MENU pour entrer dans le menu principal, Appuyez sur le bouton

2. Appuyez sur ENTERoulesurlebouton▼pourentrerdanslesous-menu

3. Appuyez de nouveau sur MENU pour quitter ou revenir au menu parent.

4. Appuyez sur le bouton / andesélectionnerparmiVerrouillagesystème/

Changer mot de passe / Verrouillage d’entrée.

5. Appuyez sur ENTER ou sur le bouton

6. Appuyez sur le bouton / pour ajuster.

7. Appuyez de nouveau sur MENU pour revenir au menu parent.

Le menu LOCK (VERROUILLAGE) comprend les options suivantes : System Lock (Verrouillage système) Verrouiller ou déverrouiller les touches sur l'écran. Change Password (Changer le mot de passe) Saisir un nouveau mot de passe à 4 chiffres puis le re- saisirpourconrmer. Input Block (Blocage d’entrée) Bloquer ou débloquer les sources d'entrée.21 Menu PC Personnalisation des réglages de Verrouillage

1. Appuyez sur SOURCEandesélectionnerunesourcePC.

2. Appuyez sur MENU pour entrer dans le menu principal.

3. Appuyez sur le bouton

/ pour sélectionner le menu Image.

4. Appuyez sur OK ou sur le bouton pour

5. Appuyez sur OK ou sur le bouton pour

6. Appuyez sur le bouton / ande

sélectionner parmi H-Pos / V-Pos / Horloge / Phase / Auto.

7. Appuyez sur le bouton / pour ajuster.

8. Appuyez de nouveau sur MENU pour revenir

au menu parent. Le menu PC comprend les options suivantes : H-POS Règle la position horizontale de l'image. V-POS Règle la position verticale de l'image. Clock (Horloge) AjusterladuréedumenuOSD(afchageàl'écran). Phase (Suivi) Règle les lignes d'interférence horizontales. Auto Règle l'écran automatiquement à la position optimale de l'image.22 Utilisation de MEDIA OPERATION (EXÉCUTION MEDIA)

1. Branchez le périphérique USB, puis appuyez sur le bouton INPUT pour régler

la source d’entrée aux médias. Appuyez sur le bouton / andesélectionner USB dans le menu source, puis appuyez sur le bouton ENTER pour entrer.

2. Appuyez sur le bouton / andesélectionnerl’optionquevoussouhaitez

régler dans le menu Média principal, puis appuyez sur le bouton ENTER pour entrer. PHOTO23 3.Entrezlestockage.AppuyezsurHaut/dn/LF/Rtdechoisirleschiersàjouer.

4. Appuyez sur le bouton pour commencer la lecture. La barre d’outils apparaîtra

alors. 5.Pourlalecturedecyclisme,dénirlemodederépétitionsurlabarred’outilspour être ALL (E_ALL). Appuyez sur EXIT pour fermer la barre d’outils.

6. Appuyez sur le bouton

pour lire le dernier élément. Appuyez sur le bouton

pour lire le prochain élément.24 Menu d’accueil L’utilisateur peut activer le menu pour verrouiller le réglage et donc interdire ce réglage. Et peut également sauvegarder et cloner les paramètres. Le réglage fixe peut également être stockée et copié sur un autre même écran.

1. Appuyez sur MENU et 9, 9, 3 sur la télécommande pour afficher le menu d’accueil.

2. Appuyez sur ou , puis sur pour activer/désactiver le mode Hospitalité. Allez

ensuite dans la fonction Hospitalité puis appuyez sur pour le réglage détaillé. Lorsque vous sélectionnez un élément de menu avec un sous-menu (> >), appuyez sur ou ENTER pour entrer dans le sous-menu.

3. Appuyez sur MENU pour revenir au menu précédent ou appuyez sur EXIT pour

EEPROM Init DO Save Config To USB Load Config From USB Élément du menu Description Init EEPROM Revenir à la valeur initiale de réglage. Sauvegarder la config. sur l’USB Enregistrer la configuration de l’accueil sur le lecteur USB. Charger la config. de l’USB Charger la configuration de l’accueil à partir du lecteur USB. Accueil Activer ou désactiver la fonction d’accueil. Fonction d’accueil Entrez dans le sous-menu d’accueil. Power ON Mode VOL Max

Enable Enable Enable Enable Enable Enable Enable Enable Power Input Menu Key Enable Élément du menu Description Code client à distance Sélectionnez l’ID distant spécifique (0, 1 ou 2). Touche Menu Activer ou désactiver la touche MENU. Télécommande Activer, désactiver la télécommande ou régler passage IR Power On Volume (Mise en marche du volume) Configurer le volume par défaut pour chaque mise sous tension Max Volume (Volume max) Configurer la limitation du volume maximum

USB Activer ou désactiver la source d’entrée. Entrée d’alimentation Source d’entrée par défaut pour chaque mise sous tension.25 Autres informations Diagnostic des pannes Veuillez contacter l’équipe de service ViewSonic si vous avez des questions, des besoins en service, ou besoins d’assistance technique liée à l’utilisation de votre écran. Veuillez contacter l’équipe de service ViewSonic via : http://www.ViewSonic.com Ou appelez-nous au : Etats-Unis 1-800-688-6688 Canada 1-866-463-4775 l’Europe +44 (0) 207 382 8250 Problème Solution possible Pas de puissance

• Assurez-vous que le cordon d’alimentation AC est bien connecté à la prise murale.

• Branchez un autre appareil électrique (comme une radio) à la prise de courant pour vous assurer que cette prise fournit la tension appropriée. Pas d’image

• Vériezquelescâblessontcorrectementbranchéssurles bonnes prises.

• Assurez-vous que les réglages ont bien été effectués après les connexions.

• Assurez-vous d’avoir sélectionné la bonne entrée et que le signal d’entrée est compatible. Couleur étrange, couleur claire ou mauvais alignement des couleurs

• Assurez-vous que la connexion du câble vidéo est sûre.

• L’imageapparaîtpeut-êtreouedansunepiècetrèséclairée.

• Réglezlesparamètresd’afchage.

• Vériezleréglagedusignald’entrée. Pas de son

• Vériezquelescâblesaudiosontcorrectementbranchéssur les bonnes prises.

• Le bouton MUET peut avoir été appuyé, essayez d’appuyer à nouveau dessus pour annuler la fonction.

• Vériezvosparamètresaudio,votreaudioécranpeutêtre réglé au minimum.

• Appuyez sur VOL + sur la télécommande. L’unité de télécommande ne fonctionne pas

• Assurez-vous que les piles sont insérées correctement.

• Les piles peuvent être usées ou mortes. Remplacez-les par des piles neuves.

• Vériezs’iln’yapasunelumièreuorescentequiilluminele capteur de télécommande.

• Le trajet du faisceau de la télécommande peut être bloqué. Assurez-vous que la voie est libre et que la télécommande est dirigée vers le capteur de la télécommande sur l’écran.

• Appuyez sur sur la télécommande pour voir si vous pouvez allumer l’écran.

• Appuyez sur MENUsurlatélécommandepourvériersile menuOSDs’ouvreets’afchesurl’écran.

• N’appuyez que sur un bouton à la fois, celui de l’opération que vous souhaitez effectuer.26 Problème Solution possible L’unité ne fonctionne pas

• Desinuencesextérieurestellesqu’unorageou de l’électricité statique empêchent peut-être le bon fonctionnement. Dans ce cas, utiliser l’appareil après la première mise sous tension de l’écran et le système AV ou débranchez le cordon d’alimentation pendant 1 à 2 minutes, puis rebranchez-le. La puissance s’est coupée d’un seul coup

• Assurez-vous que la minuterie de veille est éteinte.

• VériezquelecâbledesignalPCouvidéoestcorrectement branché.

• La température interne de l’unité a augmenté. Enlevez tous les objets bloquant les aérations ou nettoyez-les si nécessaire. L’image est coupée/ a des barres d’écran

• Vériezquelecâbledesignalvidéoestcorrectement branché.

• Réglez Dimension de l’écran dans le menu Image.

• Appuyez plusieurs fois sur ASPET sur la télécommande pour changeraumoded’afchagepréféré.27 Spécications Modèle CDE3204 LCD (rétroéclairage LED) Taille de l’écran 31,5 pouces Pleine HD 60Hz Rapport d’aspect 16:9 Signal d’entrée RGB 1 RVB analogique (0.7/1.0 Vp-p, 75 ohms) Synchro séparée, fh : 31,47-63,98 kHz, fv :59,8-70,09 Hz DVI-D 1 DVI-D 30PIN terminal white color Video 1RCA(sharedwithY)composite,1YPbPrcomposante,2 HDMI (l’un dispose de la fonction MHL) Audio 1 mini stéréo, 1pairesdeRCA(G/D)stéréo USB JPG/BMP/PNG/MPG/MPEG/MP4/MKV/TS/TP/ TRP / VOB/ AVI / RM / RMVB / MOV / DAT / FLV / WMA / WMV / MP3 / WAV / M4A Format Compatibilité PC Jusqu’à 1920 x 1080 (mode CEA) Sortie haut-parleur 10W x 2 @ THD=10% (max) Sortie audio 1 prise écouteurs, 1 SPDIF (optique) Sortie RS232 Communication RS232 Sortie de la télécommande Sortie de la télécommande (RC5 38KHz) Puissance Tension 100~240V CA (50/60Hz) Conditions de fonctionnement Température 0°C to + 40°C Humidité 20% to 90% (no condensation) Conditions de stockage Température -20°C to + 60°C Humidité 20% to 90% (no condensation) Dimensions Physique (Lo) x (La) x (Ha) With stand 732,2 x 470,0 x 191,1 mm (28,83 x 18,5 x 7,52 inches ) Without stand 732,2 x 430,4 x 57,0 mm (28,83 x 16,94 x 2,24 inches ) Poids (Net) Avec le pied 6,4Kg (14,11 lb) Sans le pied 6,3Kg (13,89 lb) Regulations cTUVus, FCC with ICES003, Energy Star 7.0, Mexico CoC, Mexico Energy, CE, REACH, WEEE, EAC Consommation électrique Allumé 41 W (typ) / 68W (max) Veille < 0.5W

Avertissement : Ne réglez pas la carte graphique de votre ordinateur au-delà de ces taux de

rafraîchissement, car cela pourrait causer des dommages permanents à l’écran. Remarque : Les caractéristiques du produit sont sujettes à des modifications sans préavis.28 RS232 Protocol

press and hold the keys.41 Assistance clientèle Pour l’assistance technique ou les services sur le produit, voir le tableau ci-dessous ou contactez votre vendeur. Remarque : Vous aurez besoin du numéro de série de votre appareil. L'utilisation d'un autre kit de montage mural peut générer un manque de stabilité et entraîner des blessures. Pour trouver le montage idéal du CDE3202, veillez visiter www.viewsonic.com ou appeler notre équipe de service : Etats-Unis1-800-688-6688, Canada 1-866-463-4775, l’Europe +44 (0) 207 382 8250. Pays/ Région Site Web T = Téléphone
