MODE D'EMPLOI HG32EE470FKXXU SAMSUNG

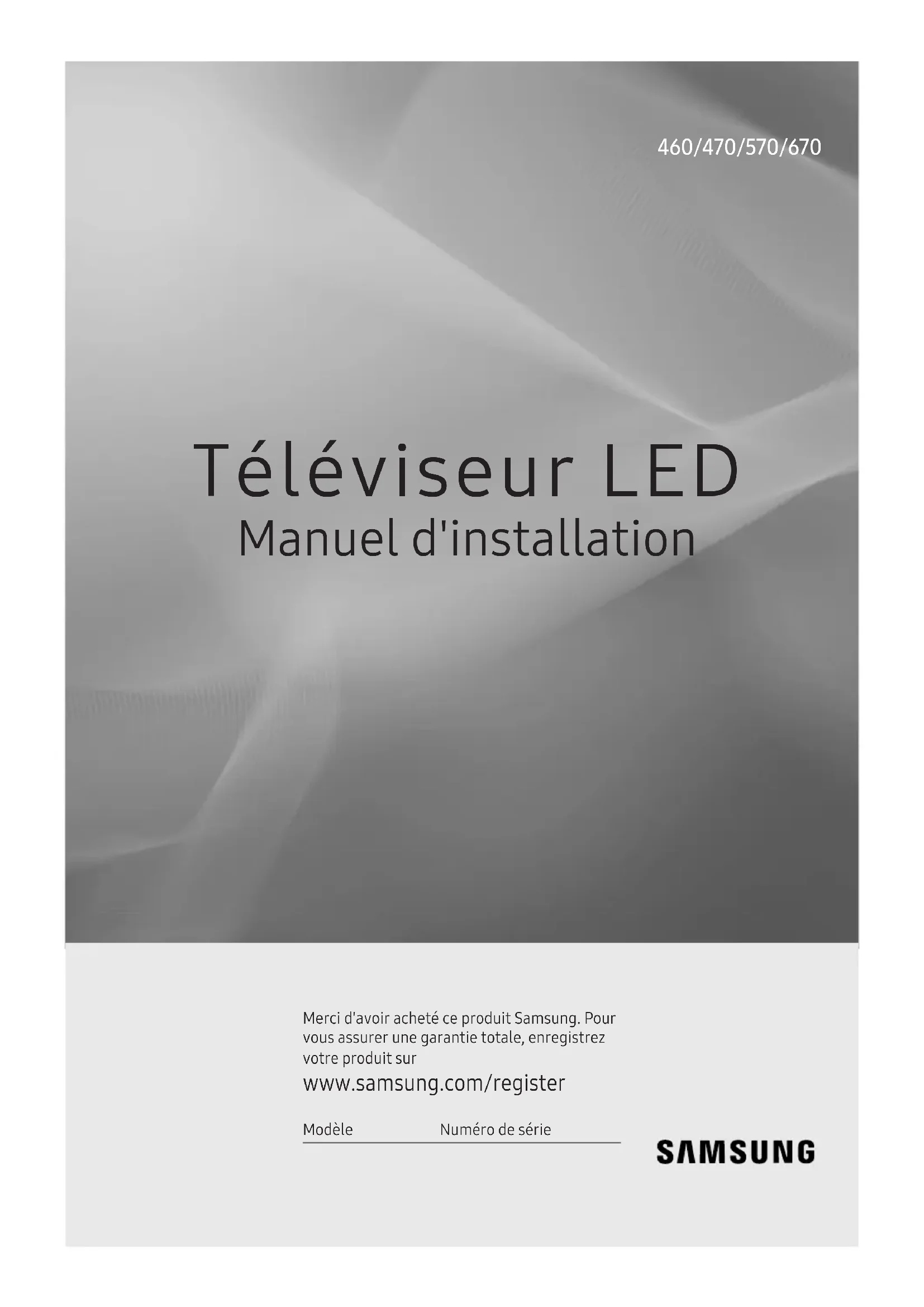

Téléviseur LED Modèle Numéro de série 460/470/570/670 Manuel d'installation Merci d'avoir acheté ce produit Samsung. Pour vous assurer une garantie totale, enregistrez votre produit sur www.samsung.com/registerLes schémas et illustrations contenus dans ce mode d’emploi sont fournis uniquement à titre de référence. L’aspect réel du produit peut être différent. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis. Instruction Ce téléviseur propose des fonctionnalités interactives via un décodeur Set-Back Box (SBB/STB) qui est branché au téléviseur et peut être branché à d’autres téléviseurs sur un système commandé par ordinateur pour les hôtels et autres lieux d’hébergement. y Interactif en mode ONLINE (EN LIGNE) et le contrôle s’effectue entièrement par le SBB/STB. En mode EN LIGNE, le téléviseur ignore les commandes infrarouges (Samsung Remote) et fonctionne selon le protocole d’interface. y Autonome Modes de fonctionnement

Cela évite que les invités ne débranchent le SBB/STB pour détourner le système.

Mode Hotel Téléviseur d’hôtel Mode

Mode En ligne Fréquence d’interrogation 20/s SBB/STB en ligne si succès en

consécutifs Etat SBB/STB - Tentative toutes

y Certaines opérations peuvent être limitées pour éviter que les clients ne “détournent” le système du téléviseur.

y Limitation du volume et verrouillage ou déverrouillage des touches du panneau Avertissement relatif aux images fixes Évitez d’afficher des images fixes (comme des fichiers images .jpeg) ou des éléments images fixes (images filigranes telles que logos de

y Réduisez les valeurs de luminosité et de contraste au minimum requis pour obtenir la qualité d’image souhaitée. Des valeurs plus élevées peuvent accélérer le processus de brûlure d’écran.

section correspondante du mode d’emploi. Sécurisation de l’espace d’installation Maintenez la distance requise entre le produit et les autres objets (les murs, par exemple) afin de garantir une ventilation adaptée. Le non-respect de cette distance peut provoquer un incendie ou une défaillance du produit en raison d’une augmentation de sa température interne.

✎ En fonction du modèle, l’apparence du téléviseur peut être différente des images du présent manuel. Installation sur un socle Installation sur un support mural 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Sommaire FRANÇAIS

• Français y Accessoires p. 4
• y Installation du support du téléviseur LED p. 4
• y Montage du socle pivotant p. 14
• y Aperçu du panneau de raccordement p. 16
• y Utilisation du contrôleur du téléviseur p. 28
• y Visualisation de la télécommande p. 29
• y Raccordement du téléviseur au SBB p. 33
• y Raccordement des enceintes de salle de bains p. 35
• y Raccordement du disque dur MediaHub HD p. 37
• y Branchement du RJP (Remote Jack Pack) p. 38
• y Réglage des données de l’option Hotel p. 40
• y Installation du support mural p. 67
• y Fixation du téléviseur au mur p. 69
• y Dispositif antivol Kensington p. 69
• y Caractéristiques techniques Français Accessoires ✎ Vérifiez que les éléments suivants sont fournis avec votre téléviseur LED. S’il manque des éléments, contactez votre revendeur. ✎ La couleur et la forme des éléments suivants peuvent varier en fonction du modèle. y Télécommande et piles (AAAx2) y Cordon d’alimentation y Manuel de sécurité (Non fourni avec tous les modèles) y Kit de montage pour hôtel (Non fourni avec tous les modèles) y Câble de données (Non fourni avec tous les modèles) y Adaptateur pour support mural (Non fourni avec tous les modèles) y Guide d’installation rapide y Support de guidage y Vis y Socle y Support du serre-câble (Non fourni avec tous les modèles) ✎ Selon le modèle, il se peut que le socle et les vis ne soient pas inclus. ✎ Selon le fournisseur SI, il se peut que le câble de données ne soit pas inclus. Installation du support du téléviseur LED Composants du socle Utilisez les composants et pièces fournis pour installer le socle. HG**EE470 p. 704

✎ Posez un chiffon doux sur la table afin de protéger le téléviseur, puis posez celui-ci à plat sur le chiffon, écran orienté vers le bas. ✎ Insérez le guide du support dans l’encoche située au bas du téléviseur. x4 (M4 X L12) x4 (M4 X L12) HG32EE470HG40EE470/HG48EE470HG28EE470x3 (M4 X L12)

Avant x4 (M4 X L12) Vue de dessus ATTENTION ✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier à plat dessus, écran orienté vers le bas. ✎ Insérez le guide du support dans l’encoche située au bas du téléviseur.

Avant x4 (M4 X L12) Vue de dessus ATTENTION ✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier à plat dessus, écran orienté vers le bas. ✎ Insérez le guide du support dans l’encoche située au bas du téléviseur.

✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier à plat dessus, écran orienté vers le bas. ✎ Insérez le guide du support dans l’encoche située au bas du téléviseur. HG40AE570/HG48AE570/HG43AE570 x4 (M4 X L12) x4 (M4 X L12)

NE PAS UTILISER DE GRAISSE

Attention NE PAS UTILISER DE PRODUITS CHIMIQUESNE PAS UTILISER D’HUILE ✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier à plat dessus, écran orienté vers le bas. ✎ Insérez le guide du support dans l’encoche située au bas du téléviseur. ✎ Faites-le coulisser et emboîtez-le jusqu’au bout, dans le sens de la flèche.Faites-le coulisser et emboîtez-le jusqu’au bout, dans le sens de la flèche.

x4 (M4 X L12) ✎ Serrez d’abord la partie inférieure de la vis, puis alignez la partie supérieure. ✎ Continuez à raccorder la vis en suivant les instructions du manuel.

3-1 3-2 3-1 3-2 ✎ Placez un chiffon doux sur la table pour protéger le téléviseur puis posez ce dernier à plat dessus, écran orienté vers le bas. 2-3 2-1 2-2

40” ~ 55” x4 (M4 X L12) 32” x3 (M4 X L12) C14 Français Montage du socle pivotant Certains modèles prennent en charge la fonction d’orientation. Les angles pris en charge par le support pivotant sont les angles de 20°, 60° et 90°. Vous pouvez changer l’angle de rotation en utilisant la FIXATION POUR SUPPORT PIVOTANT. Modèles prenant en charge la rotation: HG**EE670 HG32EE470 HG40EE470 HG48EE470 HG32AE570SW/K HG40AE570SW/K HG43AE570SW/K HG48AE570SW/K Socle pivotant 20° - 60° Si vous montez la cale située au bas du support sur l’orifice de la FIXATION POUR SUPPORT PIVOTANT où figure la mention 20° ou 60°, l’angle de rotation est de 20° à 60° vers la gauche et vers la droite. (La forme du support varie en fonction du modèle.) Socle pivotant 90° Si vous assemblez uniquement les vis après avoir retiré la FIXATION POUR SUPPORT PIVOTANT, l’angle de rotation est de 90° vers la gauche et vers la droite.15 Français Kit de montage pour hôtel (Non fourni avec tous les modèles) Ecrou + boulon Boulon court (2EA) Boulon long (2EA) Ecrou (2EA) Rondelle (2EA) Haut Bas Fixez le support sur une surface plane, telle que le dessus d’une commode, un bureau ou un meuble audio-vidéo, comme illustré sur la figure.

AVERTISSEMENT: pour éviter toute blessure, cet appareil doit être correctement fixé au sol ou à la table,

conformément aux instructions d’installation.16 Français Aperçu du panneau de raccordement

HG43AE570 HG48AE570 HG58AE570 (CHINA)25 Français ✎ Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint. ✎ Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble.

DATA − Permet de gérer la communication de données entre le téléviseur et le SBB. − Branchement à l’aide de prises TV de type RJ-12.

CLOCK Réglez l’heure après avoir branché le câble de l’horloge externe sur la prise Clock. Vous pouvez utiliser la fonction d’affichage de l’horloge externe.

PRISE CASQUE: Un casque peut être branché à la prise casque de votre téléviseur. Lorsque le casque est branché, les haut-parleurs intégrés n’émettent plus de son.

HP-ID Branchez simultanément le câble aux prises HP-ID et Casque, ainsi qu’au boîtier pour écouteurs distinct. Pour plus de détails, reportez-vous à la page36. Lorsque le casque est branché au boîtier pour écouteurs, il fonctionne de la même manière que la fonction Casque.

RJP Ce port de communication RJP (Remote Jack Pack) permet de brancher différents périphériques à des modules supplémentaires afin d’améliorer l’utilisation du périphérique.

− Permet de brancher une prise vidéo / audio en composante. − Branchez les câbles vidéo en composante (en option) aux prises de composante (“PR”, “PB”, “Y”) à l’arrière de votre téléviseur et les autres extrémités aux prises de sortie vidéo en composante correspondantes sur le lecteur DVD. − Si vous souhaitez brancher, en même temps, le boîtier décodeur et le lecteur DVD, branchez ces périphériques ensemble, puis branchez le lecteur DVD aux prises de composante (“PR”, “PB”, “Y”) sur votre téléviseur. − Les prises “PR”, “PB” et “Y” des périphériques composante (lecteur DVD) sont parfois désignées par les lettres “Y”, “B-Y” et “R-Y” ou “Y”, “Cb” et “Cr”. − Branchez les câbles audio RCA (en option) sur la prise [R - AUDIO – L] située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du lecteur DVD.

Permet de brancher les prises d’entrée audio de votre amplificateur/home cinéma.

PC IN Branchez la fiche de sortie vidéo de votre ordinateur.

Utilisée pour la sortie audio du haut-parleur de la salle de bains. Permet de brancher le boîtier mural de salle de bains et le port variable (RCA).

VOL-CTRL Permet de contrôler le volume du haut-parleur de la salle de bains. Branchez le boîtier mural de salle de bains et le port VOL-CTRL.

HDMI IN (ARC), (DVI/ARC) Permet de brancher la fiche HDMI d’un périphérique équipé d’une sortie HDMI. − Aucun raccordement audio n’est nécessaire pour un raccordement HDMI-HDMI. Les raccordements HDMI véhiculent des données audio et vidéo. − Utilisez la prise HDMIIN (DVI) pour le raccordement DVI vers un périphérique externe. Utilisez un câble ou un adaptateur DVI-HDMI pour le raccordement vidéo et les prises PC/DVI AUDIO IN pour le son.

− Prise utilisée pour les mises à jour logicielles, la fonction Media Play, etc. − Raccordement de maintenance − USB CLONING prend uniquement en charge la norme 2.0.

ANT IN (SATELLITE), (AIR/CABLE) − Pour afficher les chaînes de télévision correctement, le téléviseur doit recevoir un signal depuis l’une des sources suivantes: − une antenne extérieure / un système de télédistribution par câble

EXT (RGB) − En mode Ext., DTV Out prend uniquement en charge les formats MPEG SD vidéo et audio. Modes d’affichage Vous pouvez aussi sélectionner l’une des résolutions standard figurant dans la colonne Résolution. Le téléviseur réglera automatiquement la résolution choisie. Après avoir connecté un ordinateur au téléviseur, définissez la résolution de l’écran pour le téléviseur sur l’ordinateur. La résolution optimale est de 1920x1080 à 60 Hz. Si vous définissez pour la sortie de l’ordinateur une résolution différente de celles présentées dans le tableau ci-dessous, il est possible que le téléviseur n’affiche rien. Définissez la résolution correctement en vous reportant au manuel d’utilisation de l’ordinateur ou de sa carte graphique. Il est recommandé d’utiliser une des résolutions indiquées dans le tableau. ✎ La résolution optimale est de 1366 x 768 à 60Hz. Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d’horloge pixels (MHz) Polarité synchronisée (H/V) IBM 720 x 400 31,469 70,087 28,322 -/+ MAC 640 x 480 832 x 624 1152 x 870 35,000 49,726 68,681 66,667 74,551 75,062 30,240 57,284 100,000

+/+27 Français ✎ La résolution optimale est de 1920 x 1080 à 60Hz. Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Fréquence d’horloge pixels (MHz) Polarité synchronisée (H/V) IBM 720 x 400 31,469 70,087 28,322 -/+ MAC 640 x 480 832 x 624 1152 x 870 35,000 49,726 68,681 66,667 74,551 75,062 30,240 57,284 100,000

VESA DMT / DTV CEA 1920 x 1080p 67,500 60,000 148,500 +/+ ✎ En cas de raccordement par câble HDMI/DVI, vous devez utiliser la prise HDMI IN (DVI). (HG24EE470/460 n’est pas pris en charge) ✎ Le mode entrelacé n’est pas pris en charge. ✎ Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard. ✎ Les modes Separate et Composite sont pris en charge. SOG n’est pas pris en charge.28 Français Utilisation du contrôleur du téléviseur Le contrôleur du téléviseur, un petit bouton de type manette de jeu situé à l’arrière sur le côté droit du téléviseur, vous permet de commander le téléviseur sans télécommande. Il existe deux types de contrôleur de téléviseur. Le premier type fonctionne comme suit. Sélection de Media Play Arrêt Sélection d’une Source Sélection du Menu Menu de fonctions Contrôleur TV L’image apparaît lorsque vous êtes face au téléviseur. Capteur de la télécommande ✎ Certaines fonctions associées à un code PIN peuvent ne pas être disponibles. ✎ La couleur et la forme du produit peuvent varier en fonction du modèle. ✎ Pour quitter le menu, appuyez sur le contrôleur pendant plus d’une seconde. ✎ Veillez à ne pas appuyer sur le contrôleur lorsque vous sélectionnez la fonction en déplaçant le contrôleur vers le haut/le bas/la gauche/la droite. En effet, vous ne pourrez pas vous déplacer vers le haut/le bas/la gauche/la droite si vous appuyez préalablement dessus. Le second type fonctionne comme suit. Allumez le téléviseur avec la touche P de la télécommande ou du panneau du téléviseur. ✎ Le contrôleur du téléviseur, qui est situé en bas à droite de celui-ci, vous permet de commander le téléviseur sans télécommande. ✎ Si vous appuyez préalablement dessus, le menu de commande s’affiche. Vous pouvez sélectionner la fonction en appuyant de manière prolongée sur le contrôleur du téléviseur. ✎ La couleur et la forme du produit peuvent varier en fonction du modèle. ✎ Le contrôleur du téléviseur permet uniquement d’allumer ou d’éteindre le téléviseur, de régler le volume et de changer de chaîne ou de source d’entrée. : Allume ou éteint le téléviseur. / : Permet de changer de chaîne. / : Permet de régler le volume. : Permet d’afficher et de sélectionner les sources vidéo disponibles. Press: MovePress & Hold: Select Menu de commande Capteur de télécommande/contrôleur de téléviseur Mode Veille Votre téléviseur entre en mode Veille lorsque vous l’éteignez et continue de consommer une petite quantité d’alimentation électrique. Pour éviter les risques et réduire la consommation électrique, ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Il est préférable de débrancher le cordon d’alimentation.29 Français Visualisation de la télécommande ✎ Les boutons Power, Channel et Volume de la télécommande étant annotés en braille, celle-ci peut être utilisée par des personnes malvoyantes. ABCD ALARM SUBT. CLOCK GUIDE CONTENT HOME CH LIST TTX/MIX Permet d’allumer et d’éteindre le téléviseur. Entrer directement un numéro de chaîne. Permet de basculer entre Teletext, Double ou Mix. Permet de régler le volume. Affiche la liste des chaînes à l’écran. Permet d’afficher le menu principal à l’écran. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de déplacer le curseur, de sélectionner les options des menus à l’écran et de modifier les valeurs affichées sur le menu du téléviseur. Permet de revenir au menu précédent. Utilisez ces boutons conformément aux instructions affichées sur l’écran du téléviseur. Utilisez ces boutons avec des fonctionnalités spécifiques. Utilisez ces boutons conformément aux instructions affichées sur l’écran du téléviseur. Permet d’afficher et de sélectionner les sources vidéo disponibles. Affichage du Guide électronique des programmes (EPG). Permet de couper temporairement le son. permet de changer de chaîne. permet de basculer vers l’écran d’accueil (HOME). Permet d’afficher la fonction Accueil contenu. Permet d’afficher des informations sur le programme ou contenu actuel. CLOCK: lorsque vous appuyez sur la touche INFO alors que le téléviseur est en veille, l’écran du téléviseur affiche l’heure. Permet de quitter le menu. ALARM: entrez l’heure à laquelle vous voulez que la télévision s’allume. X: permet d’activer ou de désactiver l’image3D. (Non disponible) SUBT.: Permet d’afficher les sous- titres numériques.30 Français ABCD ALARM DUAL CLOCK PRE-CH CONTENT

Permet d’allumer et d’éteindre le téléviseur. Entrer directement un numéro de chaîne. non disponible. Permet de régler le volume. Affiche la liste des chaînes à l’écran. Permet d’afficher le menu principal à l’écran. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de déplacer le curseur, de sélectionner les options des menus à l’écran et de modifier les valeurs affichées sur le menu du téléviseur. Permet de revenir au menu précédent. Utilisez ces boutons conformément aux instructions affichées sur l’écran du téléviseur. Utilisez ces boutons avec des fonctionnalités spécifiques. Utilisez ces boutons conformément aux instructions affichées sur l’écran du téléviseur. Permet d’afficher et de sélectionner les sources vidéo disponibles. Permet de revenir à la chaîne précédente. permet d’activer ou de désactiver le son. permet de changer de chaîne. permet de basculer vers l’écran d’accueil (HOME). Permet d’afficher la fonction Accueil contenu. Permet d’afficher des informations sur le programme ou contenu actuel. CLOCK: lorsque vous appuyez sur la touche INFO alors que le téléviseur est en veille, l’écran du téléviseur affiche l’heure. Permet de quitter le menu. ALARM: entrez l’heure à laquelle vous voulez que la télévision s’allume. DUAL: Sélection d’effets sonores. X: permet d’activer ou de désactiver l’image3D. (Non disponible)31 Français

Permet d’allumer et d’éteindre le téléviseur. Entrer directement un numéro de chaîne. Permet de régler le volume. Affiche la liste des chaînes à l’écran. Permet d’afficher le menu principal à l’écran. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Permet de déplacer le curseur, de sélectionner les options des menus à l’écran et de modifier les valeurs affichées sur le menu du téléviseur. Permet de revenir au menu précédent. Utilisez ces boutons conformément aux instructions affichées sur l’écran du téléviseur. Utilisez ces boutons avec des fonctionnalités spécifiques. Utilisez ces boutons conformément aux instructions affichées sur l’écran du téléviseur. Permet d’afficher et de sélectionner les sources vidéo disponibles. Permet de revenir à la chaîne précédente. Permet de couper temporairement le son. permet de changer de chaîne. permet de basculer vers l’écran d’accueil (HOME). Permet d’afficher la fonction Accueil contenu. Permet d’afficher des informations sur le programme ou contenu actuel. CLOCK: lorsque vous appuyez sur la touche 訊息 alors que le téléviseur est en veille, l’écran du téléviseur affiche l’heure. Permet de quitter le menu. 定時: entrez l’heure à laquelle vous voulez que la télévision s’allume. 雙語: Sélection d’effets sonores. 字幕: Permet d’afficher les sous-titres numériques. Installation des piles (type de pile: AAA) Arrière de la télécommande ✎ Après avoir installé les piles, utilisez un tournevis pour serrer la vis qui assure la fermeture du compartiment des piles. ✎ REMARQUE y Tenez la télécommande à une distance maximale de 7mètres du téléviseur. y Une lumière intense peut affecter le bon fonctionnement de la télécommande. Évitez de l’utiliser à proximité d’une lampe uorescente spéciale ou d’une enseigne au néon. y La couleur et la forme peuvent varier en fonction du modèle. y Le bouton “3D” de la télécommande renvoie à une fonction qui n’est pas prise en charge. Lorsque vous appuyez sur ce bouton, le téléviseur ne répond pas.32 Français Utilisation du Mode Sport Mode Sport t O MENU m → Applications → Mode Sport → ENTER E Ce mode optimise les conditions de visionnage pour regarder des compétitions sportives. y a (Zoom): permet d’interrompre la lecture et de diviser l’image en 9parties. Sélectionnez une partie pour faire un zoom avant dessus. Appuyez de nouveau sur ce bouton pour reprendre la lecture. ✎ Lorsque l’option Mode Sport est mise sur Activé, les modes Image et Son sont automatiquement définis sur Stade. ✎ Si vous éteignez le téléviseur alors qu’il est en Mode Sport, le Mode Sport sera désactivé. ✎ Lorsque la Service de diffusion de données fonctionne, la Zoom n’est pas disponible.33 Français Raccordement du téléviseur au SBB ETH MODEM RJP PC / DVI AUDIO IN AV IN AUDIO VIDEO PC IN HDMI IN (DVI/ARC) HP-ID RJP

DATA Câble de données Panneau arrière du téléviseur ✎ La disponibilité dépend du modèle concerné.

1. Branchez la prise DATA du téléviseur à la prise [ETH MODEM] du STB (SBB) à l’aide du câble de données.

✎ Utilisation de la communication de données.34 Français Liste des fournisseurs et des câbles de données compatibles fournis avec le téléviseur y Vériez que vous utilisez le bon câble de données pour votre fournisseur. Reportez-vous à l’étiquette de code des câbles de données. ✎ Informations sur le fonctionnement du câble de données (RJ12): RS23235 Français Raccordement des enceintes de salle de bains Vous pouvez raccorder les enceintes de salle de bains de la manière suivante. (Selon la région) Branchement via la sortie variable (amplificateur externe non requis) AUDIOVIDEO VOL-CTRL VARIABLEAUDIO OUT

VOL-CTRLVARIABLEAUDIO OUT Enceinte Panneau arrière du téléviseur

Boîtier de contrôle du volume

1. Branchez le port VARIABLE AUDIO OUT du téléviseur aux enceintes murales de la salle de bains de l’hôtel.

Speaker + (Enceinte +) Speaker - (Enceinte -) N/C

2. Branchez la prise VOL-CTRL du téléviseur au port du boîtier de contrôle du volume installé sur le mur de la salle de

bains de l’hôtel. ✎ La sortie maximale des enceintes est fixée à 4W, 8Ω. ✎ Le port VARIABLE AUDIO OUT ne prend en charge que la sortie MONO. y Installation du contrôle du volume − Si vous configurez le boîtier de contrôle du volume comme indiqué dans l’illustration, vous pouvez contrôler le volume des enceintes de salle de bains. − La prise branchée au téléviseur depuis le boîtier de contrôle du volume est une prise téléphonique 3,5mm ordinaire. − L’interrupteur du boîtier de contrôle du volume est un interrupteur tactile. ✎ Réglage du mode Sub AMP. − 0: désactive la fonction Sub AMP (PWM désactivée). − 1: détermine le volume secondaire en fonction du réglage du volume principal. En d’autres termes, le volume secondaire est déterminé par les réglages de volume à la mise sous tension, de volume minimal et de volume maximal du mode Hotel. − 2: détermine le volume en fonction du réglage du panneau de commande de la salle de bains. y Caractéristiques du port de sortie variable − Câble d’enceinte: utilisez un câble pour enceintes d’une longueur maximale de 25m. Boîtier de contrôle du volume

Français HP-ID Un boîtier pour écouteurs supplémentaire peut être placé sur la table de nuit ou le bureau pour le confort des utilisateurs. À cet effet, suivez la procédure décrite ci-dessous. y Schéma détaillé du boîtier pour écouteurs. HP-IDA

HP-ID HEADPHON BOX Panneau arrière du téléviseur Boîtier pour écouteurs TV Headphones jack Whitewire (Audio-L) Shield Wire TV HP-ID jack Red wire + White wire Red Wire (Audio-R) Shield wire <Boîtier pour écouteurs>37 Français Raccordement du disque dur MediaHub HD Sortie de toute source externe connectée au MediaHubHD à la réception.

Panneau arrière du téléviseur Arrière du MediaHub HD

Câble de données RS-232 ✎ La disponibilité dépend du modèle concerné.

1. Branchez le port RJP du téléviseur au port RS/232 du disque dur MediaHub HD.

2. Branchez le port HDMI IN du téléviseur au port HDMI du disque dur MediaHub HD.

y MediaHub HD − Le MediaHub HD est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC, HDMI et USB) et des sorties correspondantes. Les sources de sortie correspondantes sont branchées du MediaHub au téléviseur. Le MediaHub communique avec le téléviseur via un port RS-232. HotPlug & Play est une fonction qui permet aux clients de l’hôtel de connecter une source externe au MediaHub. Le MediaHub communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur bascule vers la source externe active. − Vous devez brancher le port HDMI du MediaHub sur le port HDMI IN du téléviseur. − Une fois le téléviseur sous tension, branchez-le au RJP dans les 10secondes. y Fonctionnalités particulières − PIP − Détection automatique38 Français Branchement du RJP (Remote Jack Pack) Sortie vers toute source externe branchée au RJP à la réception. RJP PC / DVI AUDIO IN AV IN AUDIOVIDEO PC IN HDMI IN (DVI/ARC) HP-ID DATA

RS/232 Panneau arrière du téléviseur Arrière du RJP

Câble HDMI ✎ La disponibilité dépend du modèle concerné.

1. Branchez le port PC IN / PC/DVI AUDIO IN du téléviseur au port PC/AUDIO du RJP.

2. Branchez le port AV IN [VIDEO] / [L-AUDIO-R] du téléviseur au port VIDEO du RJP.

3. Branchez le port AV IN [VIDEO] du téléviseur au port VIDEO du RJP.

4. Branchez le port HDMI IN du téléviseur au port HDMI du RJP.

5. Branchez le port RJP du téléviseur au port RS/232 du RJP.

✎ Le RJP (Remote Jack Pack) compatible avec ce téléviseur Samsung est le modèle TeleAdapt TA-7610. y RJP (Remote Jack Pack): RJP signie Remote Jack Pack. C’est un module matériel qui dispose de différentes entrées audio et vidéo (A/V, Audio, PC et HDMI) et des sorties correspondantes. Les sources de sortie correspondantes sont branchées du RJP au téléviseur. Le RJP communique avec le téléviseur via un port RS-232. HotPlug & Play est une fonction qui permet aux clients de l’hôtel de brancher une source externe au RJP. Le RJP communique avec le téléviseur en envoyant des messages en fonction des sources actives ou inactives. Le téléviseur basculera vers la source externe active en fonction de la priorité dénie par l’utilisateur. ✎ Vous pouvez sélectionner HDMI IN ou AV IN lorsque vous branchez le RJP. ✎ Une fois le téléviseur sous tension, branchez-le au RJP dans les 10secondes.39 Français y Vous pouvez rétablir les réglages d’usine du RJP en enfonçant simultanément les boutons A/V et HDMI pendant 10secondes. Lorsque toutes les LED clignotent 5fois, le rétablissement des réglages d’usine est terminé. y Le RJP éteint automatiquement ses LED après 5minutes pour éviter toute pollution lumineuse superue dans la chambre d’hôtel. Les LED qui étaient éteintes se rallumeront si le client touche un bouton, et le compte à rebours de 5minutes redémarrera. Si le client touche un autre bouton de source, le téléviseur passe à la source sélectionnée et la LED correspondante s’allume. y Après la réinitialisation du RJP ou la mise hors/sous tension du téléviseur, il faut environ 10secondes pour établir la communication entre le téléviseur et le RJP. y Le tableau suivant présente le délai approximatif, en secondes, nécessaire pour le passage du téléviseur à la source d’entrée, en fonction de la priorité. ✎ Scénario 1: si aucune entrée n’est branchée. Source Connexion AV 2s PC 0,7s HDMI 3,9s ✎ Scénario 2: Si plusieurs entrées sont branchées et qu’une source d’entrée est débranchée puis rebranchée. Source Déconnexion Connexion Total AV 4,5s 2s 6,5s PC 0,7s 0,7s 1,4s HDMI 3,9s 3,9s 7,8s ✎ Par exemple, si toutes les sources en direct du RJP (AV, PC et HDMI) sont connectées, AV a la priorité la plus élevée. Si le RJP se trouve en mode HDMI et qu’un client débranche puis rebranche la source AV, le délai minimal pour passer à la source AV est de 6,5secondes. y Pour connecter un périphérique audio (iPod ou autre lecteur Mp3), le mode Musique doit être activé (ON) et la fonction Jack Ident detect désactivée (OFF). y Les sources d’entrée A/V, PC et HDMI sont prises en charge.40 Français Réglage des données de l’option Hotel Pour y accéder:Accès: Appuyez sur les boutons MUTE → 1 → 1 → 9 → ENTER E dans cet ordre. (En mode Hospitality, le mode Standalone [Autonome] est défini.) Pour quitter ce menu: éteignez le téléviseur puis rallumez-le.éteignez l’appareil, puis rallumez-le. Non Fonction Hotel TV Description Catégorie Elément Valeur initiale 1 Hospitality Mode Hospitality Mode Standalone y Sélectionnez Hospitality Mode. y Mode Interactive: le téléviseur fonctionne avec un SI STB ou SBB. y Mode Standalone: le téléviseur fonctionne seul, sans SI STB ou SBB. 2 SI Vendor SI Vendor OFF y Mode Interactive: Samsung / 16M / Locatel / VDA / VDA-S / Acentic / Sustinere / Quadriga / ETV / Ibahn / Magilink / Otrum / Siemens / Amino / MDC / Enseo y Mode Standalone: OFF / Movielink / Swisscom / Smoovie / SSCP 3 Power On Power On Channel Last Saved Définit les valeurs par défaut qui seront appliquées lorsque le téléviseur sera allumé. y User Dened: permet de régler manuellement les options Power On Channel (Chaîne sélectionnée à la mise sous tension) et Channel Type (Type de chaîne). Voir Power On Channel Number [Numéro de chaîne à la mise sous tension] et Channel Type [Type de chaîne] ci-dessous. y Last Saved: si vous sélectionnez cette option, le téléviseur afchera, à la mise sous tension, la chaîne qui était afchée lorsque vous l’avez éteint. Power On Channel Num … Lorsque le téléviseur s’allume, il passe automatiquement sur cette chaîne. Power On Channel Type … y Sélectionnez la bande de la chaîne: ATV (bande antenne analogique), DTV (bande antenne numérique), CATV (bande câble analogique) ou CDTV (bande câble numérique) Power On Volume Last Saved y User Dened: permet de régler manuellement le volume à la mise sous tension. Voir Power On Volume Number [Volume à la mise sous tension] ci-dessous. y Last Saved: lorsque le téléviseur est allumé, le niveau du volume est le même qu’au moment où il a été éteint. Power On Volume Num … Le téléviseur s’allume avec ce volume. Min Volume 0 Réglage du volume minimal que l’utilisateur peut définir en mode Hospitality Stand Alone (Autonome). Max Volume 100 Volume maximum que l’utilisateur peut définir. Power On Source TV Sélection de la source d’entrée qui s’affiche sur le téléviseur lorsqu’il s’allume. Power On Option Last Option Détermine l’état du téléviseur lorsque le courant revient après une panne ou après que vous avez débranché puis rebranché le téléviseur. y Last Option: revient au dernier mode d’alimentation. Si le téléviseur était en mode Veille, il revient au mode Veille. S’il était allumé, il se rallume. y Power On: lorsque le courant revient, le téléviseur s’allume. y Standby: lorsque le courant revient, le téléviseur passe en mode Standby (Veille). 4 Channel Channel Setup … Vous donne un accès direct et immédiat à certaines des fonctions du menu Chaîne telles que Recherche automatique, Recherche manuelle, Antenne, etc. Channel Editor … L’option Channel Editor (Éditeur de chaînes) vous permet de modifier les chaînes mémorisées sur le téléviseur. Channel Editor vous permet: y de modier le nom et le numéro d’une chaîne et de trier les chaînes dans l’ordre qui vous convient; y d’appliquer l’option de masquage des images aux chaînes que vous sélectionnez. La fonction de masquage des images permet de couper la vidéo d’une chaîne et de ne diffuser que le son, tout en afchant l’icône d’un haut-parleur sur l’écran. L’option Channel Editor vous permet également de consulter facilement des informations sur chaque chaîne, sans avoir à les afcher directement.41 Français Non Fonction Hotel TV Description Catégorie Elément Valeur initiale 4 Channel Mixed Channel Map ON Cette option permet de visualiser/de parcourir simultanément toutes les chaînes, quel que soit le type d’antenne (hertzienne/câblée ou satellite). y ON: lorsque cette fonction est activée (ON), les clients peuvent accéder à l’intégralité de la carte des chaînes, quel que soit le type d’antenne sélectionné. La liste des chaînes est remplie de chaînes de type Hertzien, mais aussi Câble. y OFF: lorsque cette fonction est désactivée (OFF), les clients peuvent accéder à la carte des chaînes correspondant uniquement au type d’antenne sélectionné (hertzienne/câblée ou satellite). La liste des chaînes ou l’éditeur de chaînes afchera uniquement les chaînes du type d’antenne sélectionné. Dynamic SI OFF y ON: vérication du numéro de chaîne du programme DTV (l’éditeur de chaînes DTV est inaccessible) y OFF: le numéro de chaîne du programme DTV n’est pas vérié. (L’éditeur de chaînes DTV est accessible, mais la mise à jour supplémentaire du numéro de chaîne pour le programme n’est pas prise en charge) Channel Rescan Message

En cas de discordance entre les données de la carte des chaînes et les données transmises, le téléviseur recherche automatiquement les chaînes de manière à restaurer les données/paramètres dans la carte des chaînes. y ON: lorsque l’option Channel Rescan Message (Message de nouvelle recherche des chaînes) est activée (ON), le menu afché à l’écran indique aux clients de l’hôtel (Hotel Guests) que la recherche des chaînes est en cours. y OFF: l’administrateur de l’hôtel peut désactiver (OFF) l’option Channel Rescan Message [Message de nouvelle recherche des chaînes] si le menu OSD du message de recherche ne doit pas être afché aux invités de l’hôtel. Pan Euro MHEG OFF y OFF: Si l’option Pan Euro MHEG est désactivée, la fonction MHEG s’exécute conformément aux spécications existantes du produit. y ON: Si l’option Pan Euro MHEG est activée, la fonction MHEG est activée (ON), quelles que soient la région ou les spécications du produit. My Channel OFF Activation ou désactivation de la fonction My channel (Ma chaîne). Genre Editor … Permet de modifier le genre des chaînes. (disponible lorsque la fonction My channel est activée) Subtitle Auto On OFF Active/désactive la fonction qui active automatiquement les sous- titres dans un pays donné. Cette fonction est prise en charge pour les téléviseurs d’hôtel prêts à recevoir des émissions DVB diffusées en Europe. Elle est liée aux spécifications de sous-titrage de la France. Dans le cas des autres pays, les sous-titres fonctionnent conformément aux spécifications du pays, quel que soit l’état de la fonction Subtitle Auto On [Sous-titrage auto. actif] (activée ou désactivée). y ON: lorsque la fonction Subtitle Auto On (Sous-titrage automatique activé) est activée (ON), ce sont les paramètres de sous-titrage de la France qui sont appliqués. y OFF: lorsque la fonction Subtitle Auto On (Sous-titrage automatique activé) est désactivée (OFF), les paramètres de sous- titrage de la France ne sont pas appliqués. TTX Widescreen Mode OFF y ON: afchage grand écran des informations TTX. y OFF: afchage normal des informations TTX.42 Français Non Fonction Hotel TV Description Catégorie Elément Valeur initiale 5 Menu OSD Picture Menu Lock OFF Activation ou désactivation du menu Image. Menu Display ON y ON: le menu principal est afché. y OFF: le menu principal n’est pas afché. Tools Display ON y ON: le menu Outils est afché. y OFF: le menu Outils n’est pas afché. Channel Menu Display OFF y ON: le menu Chaînes est afché. y OFF: le menu Chaînes n’est pas afché. Panel Button Lock Unlock Activation/désactivation du fonctionnement du panneau avant (touche locale). y Unlock: déverrouille toutes les touches du panneau. y Lock: verrouille toutes les touches du panneau. y OnlyPower: verrouille toutes les touches du panneau, sauf la touche Power. y Menu/Source: verrouille les touches Menu et Source. Home Menu Display ON OFF: le menu Accueil n’est pas affiché. ON: le menu Accueil est affiché. Home Menu Editor … Modification du menu Accueil. Home Menu Auto Start … ON: Le menu Accueil est réglé sur Auto Start [Démarrage automatique] OFF: Le menu Accueil n’est pas réglé sur Auto Start. 6 Horloge Clock Type OFF Permet de sélectionner le type d’horloge (OFF/SW Clock/Ext. Clock) y OFF: aucune des options d’horloge du mode Hotel ne fonctionne. y SW Clock: seule l’horloge virtuelle fonctionne. y Ext. Clock: les options relatives à l’horloge LED fonctionnent en tant que Dimming/Clock test/Time Format. Local Time Manual Sélection de la méthode de mise à jour des données de l’horloge. Permet d’utiliser les données de l’horloge à partir d’une chaîne DTV ou de régler manuellement l’horloge lorsque le téléviseur est en mode Stand-Alone [Autonome]. Timer Type Wakeup y Wakeup: Vous pouvez dénir une heure spécique de mise sous tension automatique du téléviseur. y OnOff: Permet que votre téléviseur se mette lui-même automatiquement sous/hors tension à une heure dénie. Vous pouvez dénir trois congurations à la fois. Time Channel Type … Permet de définir la chaîne DTV dont les données d’horloge doivent être utilisées pour régler l’horloge. Time Channel Num … DTV channel Number [Numéro de chaîne DTV].43 Français Non Fonction Hotel TV Description Catégorie Elément Valeur initiale 7 Music Mode Music Mode AV OFF Permet d’obtenir une sortie audio depuis un baladeur MP3 via une source d’entrée AV. Lorsque cette fonction est activée, vous pouvez entendre les morceaux diffusés par le baladeur via le téléviseur, même s’il n’y a pas de signal vidéo. Le rétroéclairage du téléviseur reste néanmoins activé. S’il y a un signal vidéo, il fonctionne normalement. Music Mode PC OFF Permet d’obtenir une sortie audio depuis un baladeur MP3 via une source d’entrée PC. Lorsque cette fonction est activée, vous pouvez entendre les morceaux diffusés par le baladeur via le téléviseur, même s’il n’y a pas de signal vidéo. Le rétroéclairage du téléviseur reste néanmoins activé. S’il y a un signal vidéo, il fonctionne normalement. Music Mode Backlight OFF Activation/désactivation du rétroéclairage en mode Music (Musique) pour économiser l’énergie.

Remote Jack Pack Priority AV 1 Si la priorité des prises a été définie, la source correspondante est automatiquement activée lorsqu’une prise est insérée, en fonction de la priorité de cette prise. Priority PC 2 Si la priorité des prises a été définie, la source correspondante est automatiquement activée lorsqu’une prise est insérée, en fonction de la priorité de cette prise. Priority HDMI 3 Si la priorité des prises a été définie, la source correspondante est automatiquement activée lorsqu’une prise est insérée, en fonction de la priorité de cette prise. AV Option AV Sélection de la source RJP AV (la sélection de la source dépend du modèle). HDMI Option HDMI/DVI Permet de sélectionner la source HDMI du téléviseur branchée à la prise RPJ. (HDMI1/HDMI2/HDMI3) 9 External Source USB Pop-up Screen Default Lorsqu’un périphérique USB est branché au téléviseur: y Default: une fenêtre contextuelle s’afche. y Automatic: ouvre automatiquement le menu de contenu USB. y Disable: aucune fenêtre contextuelle ni menu n’apparaît. External Source Banner ON Si cette option est activée, le téléviseur affiche le External Source Banner (bandeau source externe) (informations) lorsque vous faites passer la source du téléviseur sur une autre entrée externe, appuyez sur la touche Info ou allumez le téléviseur. y ON: les informations de la source externe sont afchées sur l’écran du téléviseur. y OFF: les informations de la source externe ne sont pas afchées sur l’écran du téléviseur. Auto Source OFF y ON: lorsqu’une source d’entrée externe est branchée au téléviseur, celui-ci identie et bascule automatiquement vers cette source d’entrée. y OFF: la fonction Auto Source [Source auto] est désactivée. Anynet+Return Source Power On Src Sélectionne la source retour du téléviseur après l’arrêt d’une connexion Anynet+(HDMI-CEC). (Cette fonction s’avère particulièrement utile pour le RJP Guestlink.) 10 HP Management HP Mode OFF Consultez le tableau ci-dessous pour obtenir des informations propres à chaque situation. Default HP Volume … Main Speaker ON44 Français Non Fonction Hotel TV Description Catégorie Elément Valeur initiale

principal. En d’autres termes, le volume secondaire est déterminé par les réglages de volume à la mise sous tension, de volume minimal et de volume maximal.

commande de la salle de bains.

mise sous tension. 12 Eco Solution Energy Saving OFF Règle la luminosité du téléviseur afin de réduire la consommation d’énergie.

sous tension du téléviseur. Modification du message de bienvenue. Hospitality Logo OFF

lorsque le téléviseur s’allume, le logo s’affiche avant le signal provenant de la source initiale, pendant le temps indiqué dans

Copie sur le téléviseur les options précédemment enregistrées sur un

ou que l’alimentation principale est coupée et rétablie, les données sont rétablies sur les valeurs copiées. En l’absence de valeur copiée,

le même que lorsque cette option est désactivée.

Group ID … Permet de sélectionner l’ID de groupe SIRCH.

Permet de sélectionner l’heure de mise à jour SIRCH. La fonction

effectuer des mises à niveau horaires selon un intervalle de 1 ou

SIRCH est toujours effectuée.

Room Number … Permet de modifier le numéro de chambre.

téléviseur.45 Français Non Fonction Hotel TV Description Catégorie Elément Valeur initiale 16 Security Factory Lock OFF Supprime la liste des périphériques lorsqu’on l’allume ou qu’on l’éteint. y ON: Le mot de passe est requis pour entrer dans le menu d’usine. y OFF: L’exigence de mot de passe est désactivée. Password Popup … Active/désactive la fenêtre contextuelle de mot de passe. Si cette option est désactivée, le téléviseur n’affichera pas la fenêtre contextuelle d’introduction du mot de passe tant que vous ne serez pas autorisé à accéder au menu d’usine. Si cette option est activée, la fenêtre contextuelle d’introduction du mot de passe apparaît. Password Input … Mot de passe d’entrée 00000000. Password Setting … Permet de définir un nouveau mot de passe. Password Reset … Réinitialise le mot de passe sur 00000000. Security Mode … Security Mode [Mode de sécurité] activé (ON) ou désactivé (OFF). USB … Activation ou désactivation USB. HDMI … Activation ou désactivation HDMI. TTX Security … Activation ou désactivation de la fonction TTX. 17 System Self Diagnosis for TV … Permet d’accéder au menu Autodiagnostic. y Test de l’image: utilisez cette option pour rechercher d’éventuels problèmes d’image. Si un problème apparaît dans l’image test, sélectionnez Yes (Oui) et suivez les instructions à l’écran. y Test du son: utilisez le son test intégré pour rechercher d’éventuels problèmes sonores. Si un problème apparaît pendant le test, sélectionnez Yes (Oui) et suivez les instructions à l’écran. Self Diagnosis for HTV … Cette option vous permet de vérifier l’état de la sortie audio variable et la communication avec le SI STB ou SBB. Si vous rencontrez des problèmes avec la fonction de sortie audio variable ou la communication avec le SI STB ou SBB, vérifiez cet élément. SW Update … Fonction de mise à jour USB logicielle. Service Pattern OFF Permet d’afficher le modèle de service. Sound Bar Out OFF Un périphérique externe, tel qu’une barre de son Samsung, peut être connecté au téléviseur au moyen d’une connexion Anynet et le son du téléviseur peut être dirigé vers la barre de son. Si cette fonction est réglée sur OFF dans le menu par défaut de l’hôtel, la fonctionnalité est désactivée. Le haut-parleur principal du téléviseur est coupé lorsque l’option de barre de son [Sound Bar] est réglée sur ON et que le haut-parleur est branché via HDMI. Contact Samsung … Coordonnées de Samsung Standby LED ON y ON: la fonction IR est activée en veille. y OFF: la fonction IR est désactivée en veille. TV Reset … Réinitialisation des paramètres d’usine. ✎ REACH (Remote Enhanced Active Control for Hospitality) est une télécommande professionnelle et interactive qui vous permet de fournir des mises à jour du micrologiciel du téléviseur, des données de clonage, des modifications de la carte des chaînes, du contenu S-LYNK REACH, ainsi que du contenu TICKER via RF DTV, à plusieurs centaines de téléviseurs de lieu d’accueil en même temps. Les fonctions REACH ne sont disponibles qu’en mode Standalone [Autonome]. Le serveur REACH est vendu séparément. Pour plus d’informations sur le fonctionnement du serveur REACH, reportez-vous au manuel qui accompagne le produit. ✎ En fonction du modèle et de la région, il se peut que certaines options de menu soient différentes.46 Français Mode HP Haut- parleur principal Activer/ désactiver le son Action sur le téléviseur Sortie Remarques ON ON OFF Mise sous tension Son du haut-parleur principal - OUI (application du réglage du volume précédemment enregistré/défini par l’utilisateur) Son HP - ND

Augmenter/baisser le volume Haut-parleur principal - le réglage du volume change en fonction du volume affiché à l’écran Son HP - ND ON ON ON Couper le son Haut-parleur principal - son coupé Son HP - Oui - Le volume correspond au volume HP défini dans le menu Hotel Option. ON ON ON Augmenter/baisser le volume Haut-parleur principal - Non (muet) HP - Le volume augmente/diminue en fonction du volume HP actuel ON ON OFF Rétablir le son Haut-parleur principal - Oui Son HP - ND Option grisée OFF OFF Mise sous tension Haut-parleur principal - Non (muet) Le fonctionnement est semblable au fonctionnement normal, mais le son est envoyé de force à la prise du casque, même si le casque n’est pas branché physiquement. Son HP - OUI (réglage du volume HP appliqué en usine) Option grisée OFF OFF Augmenter/baisser le volume Haut-parleur principal - son coupé HP - Le volume augmente/diminue en fonction du volume HP actuel Option grisée OFF ON Couper le son Haut-parleur principal - son coupé (aucune action) HP - Basculement vers Muet Option grisée OFF ON augmentation/ baisse du volume / état Muet Haut-parleur principal - Non (muet) HP - Le volume augmente/diminue en fonction du volume HP actuel Option grisée OFF OFF Rétablir le son Haut-parleur principal - Non (muet) HP - Oui (le volume correspond au volume HP actuel) OFF ON OFF Mise sous tension Si la gestion HP est désactivée, le haut-parleur principal est coupé. (Si la gestion HP est désactivée, le fonctionnement est le même qu’en mode HTV normal.) Situation identique au casque connecté/ déconnecté sans fonction de gestion HP.

Augmenter/baisser le volume OFF ON ON Couper le son

augmentation/ baisse du volume à l’état Muet OFF ON OFF Rétablir le son47 Français Message de bienvenue La fonction de message de bienvenue (Welcome Message) permet d’afficher un message personnalisé sur le téléviseur à chaque fois qu’un client l’allume dans sa chambre d’hôtel. − Les réglages du message de bienvenue sont accessibles dans le menu Hotel Option. − Cette fonction doit être activée (ON) pour que le message s’affiche à la mise sous tension du téléviseur. Hospitality Mode StandaloneSI VendorOFFPower OnChannelMenu OSDClockMusic ModeRemote Jack PackExternal SourceEco SolutionLogo/MessageCloningREACH SolutionSecuritySystemHospitality ModeSI VendorPower OnChannelMenu OSDClockMusic ModeRemote Jack PackExternal SourceHP ManagementBathroom SpeakerEco SolutionLogo/MessageCloningREACH SolutionStandalone OFF SystemSecurity Welcome Message Hospitality Logo Hospitality Logo DLLogo Display Time

Edit Welcome Message <En fonction du modèle et de la région, il se peut que certaines options de menu ne soient pas disponibles.> − Le message de bienvenue peut comporter 25caractères. Vous pouvez le modifier via le menu Hotel Service. − Caractères qui peuvent apparaître dans le message de bienvenue: ✎ Seules les lettres A à Z majuscules sont autorisées. − Le message de bienvenue peut être modifié via les touches de navigation, de couleur et Enter d’une télécommande dans le menu OSD “Edit Welcome Message”. Move Enter Return

− Le message de bienvenue et le logo de l’hôtel ne peuvent pas être utilisés en même temps.48 Français Hotel Logo [Logo de l’hôtel] La fonction Logo Hospitality affiche le logo de l’hôtel à la mise sous tension du téléviseur. − Les paramètres de la fonction Hospitality Logo se trouvent dans les menus du mode Hospitality. − Les options de téléchargement et d’affichage du logo sont activées lorsque l’option Logo Hospitality est activée. − Si un logo est en mémoire et que l’option est activée, il s’affiche lorsque le téléviseur est allumé. − Le logo n’apparaît pas lorsque la fonction est désactivée, même si une image de logo est enregistrée sur le téléviseur. Hospitality Mode SI Vendor Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source Eco Solution Logo/Message Cloning REACH Solution Security System Hospitality Mode SI Vendor Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source HP Management Bathroom Speaker Eco Solution Logo/Message Cloning REACH Solution Standalone OFF System Security

Edit Welcome Message Hospitality Logo DL Logo Display Time 5 Second Hospitality Logo BMP <En fonction du modèle et de la région, il se peut que certaines options de menu ne soient pas disponibles.> y Hospitality Logo − Cette option vous permet de choisir si l’image Hospitality Logo s’affiche ou non. − Par défaut, elle est réglée sur OFF. − Il est possible de l’activer (ON) ou de la désactiver (OFF). − Lorsqu’elle est activée (ON), les options de menu de téléchargement et d’affichage du logo deviennent accessibles. y Hospitality Logo DL − Cette option permet de télécharger le logo dans la mémoire du téléviseur à partir d’un périphérique USB. − Un message vous demandant de patienter s’affiche pendant la copie de l’image sur le téléviseur. − Un message vous informant que l’opération est terminée s’affiche lorsque la copie est terminée. − Si l’opération échoue, un message vous l’indique également. − Si aucun périphérique USB n’est connecté, un message l’indique. − Un message signalant l’absence de fichiers apparaît lorsqu’aucun fichier ne peut être copié depuis le périphériqueUSB ou lorsque son format n’est pas valide (il doit être au format BMP). Si ce message apparaît alors que vous disposez d’un fichier de logo sur le périphériqueUSB, vérifiez le format de votre fichier. y Format du chier de logo − Le téléviseur prend uniquement en charge les formats AVI et BMP.Le téléviseur prend uniquement en charge les formats AVI et BMP. − Le fichier doit être nommé samsung.bmp ou samsung.avi. − La résolution maximale est de 1280 x 720 au format BMP. − La taille de fichier maximale est de 30Mo au format AVI. − Le téléviseur ne change ni la taille ni l’échelle de l’image. Codec vidéo: H.264 /MPEG-4 /MPEG2 Débit binaire: 10 Mbits/s max. Fréquence d’images: 24~30 Résolution: 640*480 | 1920*108049 Français Clonage Le clonage USB est une fonction qui permet de télécharger des réglages définis par l’utilisateur (Image, Son, Entrée, Canal, Configuration et Hotel Setup) depuis un téléviseur afin de l’appliquer à d’autres téléviseurs. Tous les réglages définis par l’utilisateur sur le téléviseur (appareil maître) peuvent être copiés vers le périphérique USB. − USB Cloning prend uniquement en charge la norme 2.0. y Clone TV to USB: cette opération consiste à copier les données stockées depuis la zone appropriée de l’EEPROM du téléviseur vers le périphérique USB.

1. Insérez une clé USB dans le port USB situé à l’arrière du téléviseur.

2. Accédez aux options du mode Hotel en appuyant sur ces boutons dans l’ordre

suivant: MUTE → 1 → 1 → 9 → ENTER

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Clone TV to USB”, puis sur le

4. Le message “Clone TV to USB” s’affiche; appuyez sur le bouton ENTER.

5. Vous pouvez suivre l’avancement de la procédure de clonage USB.

y En cours: pendant la copie des données vers le périphérique USB. y Terminé: la copie est terminée. y Échec: la copie a échoué. y Aucun USB: aucun périphérique USB n’est connecté. y Clone USB to TV: cette opération consiste à télécharger les données stockées sur le périphérique USB vers le téléviseur.

1. Insérez une clé USB dans le port USB situé à l’arrière du téléviseur.

2. Accédez aux options du mode Hotel en appuyant sur ces boutons dans l’ordre

suivant: MUTE → 1 → 1 → 9 → ENTER

3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Clone USB to TV”, puis sur le

4. Le message “Clone USB to TV” s’affiche, puis appuyez sur le bouton ENTER.

5. Vous pouvez suivre l’avancement de la procédure de clonage USB.

y En cours: copie des données vers le périphérique USB en cours. y Terminé: la copie est terminée. y Échec: la copie a échoué. y Aucun USB: aucun périphérique USB n’est connecté. y Aucun chier: le périphérique USB ne contient aucun chier à copier. ✎ Activez la copie du lecteur USB vers le téléviseur en maintenant la touche ENTER enfoncée pendant 5secondes. ✎ La fonction CLONE ne prend en charge que les modèles de la même série. (Elle ne fonctionne pas avec les modèles d’une autre série.) (ARC) (5V 0.5A) / CLONING

CLONING (5V 0.5A) / CLONING Logo/MessageCloning Clone TV to USBClone USB to TV Setting Auto Initialize OFF Logo/MessageCloning Clone TV to USBClone USB to TVSetting Auto Initialize OFF Pour un clonage rapide et instantané pendant l’installation, insérez une clé USB contenant les réglages principaux du premier téléviseur, puis maintenez la touche Enter enfoncée pendant 5secondes.50 Français Hospitality Plug & Play Hotel Plug & Play effectue automatiquement la sélection du mode Hotel, la configuration locale et le paramétrage du mode Image. − La fonction Hotel Plug & Play n’est disponible qu’une seule fois, lors de la première mise sous tension. − Cette option est disponible après la première configuration du téléviseur et le transfert des données clones du téléviseur vers un lecteur USB. − Pour utiliser un autre téléviseur, vous devez simplement quitter la fonction Hotel Plug & Play, brancher la clé USB puis cloner la clé USB sur le téléviseur. − En fonction du modèle et de la région, il se peut que certains menus ne soient pas inclus.

Si “Configuration de base de la TV” ou “Commercial TV Mode” est sélectionné. Si “Menu des paramètres d’usine” est sélectionné. Si “Mode de clonage” est sélectionné. Si “LYNK REACH” est sélectionné. Si “Standalone(Home Menu)” ou “Interactive(STB)” est sélectionné. Si “Commercial TV Mode” est sélectionné à l’étapeA, le téléviseur passe en mode RF. Si “Interactive(STB)” est sélectionné à l’étape B, le menu Options interactives de lieu d’hébergement apparaît. Region Settings Change the region settings if you are located in North America,Latin America, or Europe. Your TV might not function if the region settings are not correctly configured. When the regionsettings are changed, your TV will automatically restart toapply them. NONE

1. Paramètres de région

− Vérifiez les paramètres de région. − Si vous souhaitez modifier un paramètre, sélectionnez-le et appuyez sur ENTER. − Si vous ne souhaitez pas modifier les paramètres, passez à l’étape suivante.

2. Type d’installation du téléviseur

− Si vous sélectionnez “Mode de clonage”, “Select Solution” s’affiche. − Sélectionnez “Configuration de base de la TV” ou “Commercial TV Mode” pour passer à l’étape suivante.

− Sélectionnez la langue de l’affichage à l’écran.

4. Sélection du pays et du mode d’image

− Sélectionnez le pays et le mode d’image de votre choix. − En fonction du modèle et de la région, il se peut que certains pays ne soient pas inclus.

5. Recherche automatique

− Sélectionnez la source d’antenne et le type de chaîne. Configurez les paramètres et sélectionnez la fonction Rechercher. − La fonction Recherche automatique lance la recherche de chaînes. − Une fois la Recherche automatique terminée, les informations sur la chaîne sont affichées.

− Réglez l’heure en définissant les fonctions Heure d’été (Heure d’été) et Fuseau Horaire (Fuseau horaire).

7. Configuration du téléviseur terminée52

Français HD Plug & Play – Local Set (Europe uniquement) y Local Set comprend des paramètres logiciels particulièrement importants, tels que les langues, les fréquences de diffusion, etc. y Il se peut que le téléviseur ne fonctionne pas si LocalSet n’est pas correctement conguré. Sélectionnez le Local Set approprié en vous reportant à la liste des pays fournie. Le téléviseur redémarre automatiquement de manière à appliquer la nouvelle valeur Local Set. Après le redémarrage, l’écran affiche la nouvelle valeur Local Set. Appuyez sur ENTER pour que la procédure HD plug&play HD générale se poursuive. Si vous devez modifier la valeur Local Set après la procédure HD plug & play, cliquez sur la fonction TV Reset en mode Usine. Vous pouvez alors avancer dans la procédure HD plug & play afin de modifier la valeur Local Set. Region Settings Change the region settings if you are located in North America,Latin America, or Europe. Your TV might not function if the region settings are not correctly configured. When the regionsettings are changed, your TV will automatically restart toapply them. NONE

TV Installation Type Select your TV installation Type. TV Basic Setup Cloning Mode Factory Menu Commercial TV Mode Start basic setup to useyour TV. c53 Français Horloge virtuelle L’horloge virtuelle affiche l’heure actuelle à l’écran lorsque l’utilisateur appuie, en mode veille, sur la touche Info de la télécommande. − Si un utilisateur appuie sur la touche Info alors que le téléviseur est en mode veille, le téléviseur s’allume et affiche l’heure actuelle pendant 10secondes avant de retourner au mode veille. − L’heure s’affiche sous la forme d’une horloge numérique à la taille normale de la bannière. Le format (12heures ou 24heures) est celui déterminé pour les informations. − Si l’utilisateur appuie sur la touche Info alors que le téléviseur est allumé, la fonction d’origine de la touche Info est exécutée. y Description détaillée − L’horloge virtuelle dépend du paramètre Marche/Arrêt défini dans le menu d’installation d’usine. − Si elle est activée, l’option de logo rapide est automatiquement désactivée. (Dans ce cas, même si vous réactivez l’option de logo rapide, elle est automatiquement désactivée lorsque le téléviseur est rallumé.) − Si l’alimentation principale est coupée, le réglage de l’horloge n’est conservé que sur les modèles pourvus d’un condensateur de sauvegarde et d’une horloge temps réel. − Lorsqu’un téléviseur en mode veille affiche l’heure actuelle, les paramètres de masquage des images et de sourdine audio sont préservés. − Dans ce cas, le logo de l’hôtel n’est pas affiché, même si cette option est activée. − Cette fonction ne s’applique qu’en mode autonome. − Autres spécifications des fonctions des touches lorsque l’horloge virtuelle est activée − La touche Info fonctionne comme la touche Power. − Une pression sur la touche Power ou Info, alors que l’horloge virtuelle est affichée, place le téléviseur en mode veille. − Si l’horloge virtuelle est affichée, les touches autres que Power et Info seront ignorées. − Dans ce cas, la minuterie de mise en marche ne fonctionne pas. − Les minuteries d’arrêt et de mise en veille sont opérationnelles. − Lorsque l’horloge est mise en mode manuel dans le menu Heure, l’heure du microcontrôleur secondaire (Sub Micom) est conservée par le circuit RTC. − Même si l’heure actuelle n’est pas configurée, elle s’affiche de la même manière que le menu. (--:--)54 Français Télécommande multicode La télécommande multicode est un émetteur spécial qui permet de commander plusieurs téléviseurs à l’aide d’un seul appareil. Cette fonctionnalité peut s’avérer utile dans des environnements où plusieurs téléviseurs sont installés; des hôpitaux, par exemple. Le numéro d’identification du poste s’affiche dans le menu OSD Source. La fonction multicode peut prendre en charge la transmission de 9codes différents. Le code d’identification initial de chaque téléviseur est “0”. Le code d’identification peut être défini et réinitialisé en mode TV analogique ou PC. (Non disponible pour les chaînes DTV et TTX.) − Le code d’identification doit être compris entre 0 et 9. − Appuyez sur les touches RETURN + MUTE pendant plus de 7secondes et sur la touche du chiffre que vous souhaitez définir. − Le menu OSD d’identification du poste s’affiche au centre de l’écran. − Le message suivant s’affiche. “Le code de télécommande est défini sur X. Si vous voulez modifier le code de la télécommande, entrez le chiffre de votre choix.” (x est le chiffre du code). Ce message reste affiché jusqu’à ce que vous appuyiez sur la touche Exit. Remote control code is set to 0. If you want to change the Remote control code, enter the chosen digit. − Par exemple, si l’utilisateur appuie sur 1, le téléviseur et la télécommande recevront le code d’identification1. − Le message suivant s’affiche: “Le code de la télécommande est défini sur 1”. Le téléviseur ne peut être commandé que par une télécommande ayant le même code d’identification. − En cas de divergence entre le code d’identification de la télécommande et celui du téléviseur, le message suivant est affiché: “TV ID x” (où x est l’ID du téléviseur). − Pour réinitialiser le code d’identification, maintenez les touches EXIT + MUTE enfoncées pendant plus de 7secondes. Le code de la télécommande et celui du téléviseur sont réinitialisés sur “0”. Le message “Le code de télécommande est défini sur 0.” s’affiche. − La manière de définir ou de réinitialiser l’ID peut varier en fonction de la télécommande. Reportez-vous au tableau ci-dessous. Réglage de l’heure O MENU m → Système → Heure → Horloge → Réglage Horloge y L’heure est saisie − Appuyez sur le bouton de la télécommande pour sélectionner Horloge et régler l’heure. Heure Horloge Mise en veille Minuteur réveil Off y Réglage de l’heure du mode Interactive − Si le système de l’hôtel transmet des informations relatives à l’heure, celle-ci est réglée automatiquement. − Si le système de l’hôtel ne transmet pas d’informations relatives à l’heure, celle-ci ne peut pas être affichée. Horloge y Réglage Horloge Mode Horloge y Fuseau horaire Manuel Auto ✎ Si l’heure est définie, l’horloge s’affiche en façade.55 Français Channel Bank Editor (SmoovieTV uniquement) Channel Bank Editor est une fonction permettant de modifier les chaînes à l’aide de 3options de banque. En fonction de la carte de banque, des chaînes spécifiques sont disponibles pour les clients de l’hôtel. Réglage de l’éditeur de banque de chaînes en mode Autonome

1. Accédez au menu Autonome du mode Hotel en appuyant sur “MUTE → 1 → 1 → 9 → Enter”

2. Sélectionnez le fournisseur SI: “Smoovie»

3. La nouvelle option de menu “Channel Bank Editor” [Editeur de banque de chaînes] vous est proposée

4. Accédez à l’option “Channel Bank Editor”.

Hospitality ModeStandaloneSystemSI Vendor OFF

SI VendorSmoovie Channel Channel Bank Editor <En fonction du modèle et de la région, il se peut que certaines options de menu ne soient pas disponibles.>

5. Modifiez la banque de chaînes comme dans l’exemple ci-dessous.

a. Bank1 (Chaîne gratuite): sélectionnez la chaîne utilisée lorsque la télécommande ne dispose d’aucune carte. b. Bank2 (Carte familiale - Verte): sélectionnez la chaîne utilisée lorsque la télécommande dispose de la GREEN CARD (carte verte). c. Bank3 (Carte adulte - Rouge): sélectionnez la chaîne utilisée lorsque la télécommande dispose de la RED CARD (carte rouge).

Reportez-vous à ce qui suit si vous utilisez la télécommande SMOOVIE

1. Si vous sélectionnez SMOOVIE en tant que SI Vendor (Fournisseur SI), vous devez utiliser une télécommande

2. Avec la touche numérique de la télécommande, l’utilisateur ne peut sélectionner que les chaînes Bank1.

C’est la raison pour laquelle vous devez utiliser les touches Chaîne suivante/précédente si vous souhaitez changer de chaîne avec la carte verte ou rouge.

3. Dans le guide ou la liste des chaînes, l’utilisateur ne peut voir que la liste des chaînes Bank1.56

Français Channel Editor Channel Editor est une fonction qui permet de modifier le nom et le numéro d’une chaîne. − Utilisez Channel Editor pour trier les chaînes suivant les numéros voulus par l’utilisateur. Hospitality Mode Standalone SystemSI Vendor OFF Power On Channel Menu OSD Clock Music Mode Remote Jack Pack External Source HP Management Bathroom Speaker Eco Solution Logo/Message Cloning REACH Solution Security

Channel Editor <En fonction du modèle et de la région, il se peut que certaines options de menu ne soient pas disponibles.> Procédure simple pour utiliser Channel Editor en mode Autonome Etape Action 1 Sélectionnez “Channel Auto Store” [Stockage auto. des chaînes] dans le menu Hotel Option 2 Sélectionnez “Channel Editor” dans le menu Hotel Option 3 Compilez un tableau des listes finales de chaînes dont vous souhaitez disposer. 4 Réorganisez les chaînes à l’aide du bouton TOOLS sur la base du tableau compilé 5 Appuyez sur le bouton EXIT ou RETURN pour quitter. <Pour mieux comprendre, reportez-vous aux informations suivantes>57 Français My Channel Détermine le pays et le genre des chaînes fournies par l’hôtel. Si l’utilisateur sélectionne un pays et un genre, le téléviseur affiche les chaînes correspondantes. y Vous devez sélectionner le pays avant de pouvoir dénir un genre. y Si vous sélectionnez un genre ne comprenant pas de chaîne associée, la liste des chaînes afche toutes les chaînes disponibles. y My Channel ne s’applique qu’en mode Autonome. y Fournisseur SI en mode autonome: ne fonctionne pas si Smoovie est sélectionné. y Cette option se trouve dans Hotel Options sous le menu “Hotel -> Service Mode” et peut être activée ou désactivée suivant les besoins. y L’option ne fonctionne que si elle est activée. Composition des chaînes [mode Genre] Standard Catégorie Mode Ch. Activation du mode antenne Description Hertzien/câble Hôtel Genre Tous (par défaut) O Indiquer le mode genre pour chaque pays géré en mode d’usine. Actualités O Radio O Divertissement O Sport O Hôtel O My Channel Current status All Country / All } Keep Previous n Move E Enter AustriaBelgiumChinaDenmarkFinlandFranceAll News RadioEntertainmentSportsHotelCountryGenre Cancel

• Pour le nombre d’éléments à afficher dans la liste, reportez-vous au document de conception. Guide des touches Bouton Action Nav. nav. Entrer Sélectionner un élément. Entrer Ch. Suiv./préc. Déplace le curseur de sélection d’une page. (Pas de guide) SUIV/PREC. Parcourir la liste des pays/genres (en boucle). Déplacer DROITE Sélectionne l’élément en surbrillance, puis déplace le curseur de sélection vers la section Genre. RETURN Revient à l’écran précédent. (Configuration du genre: Dernier pays & genre) (Pas de guide) EXIT Revient à l’écran précédent. (Configuration du genre: Dernier pays & genre) (Pas de guide)58 Français ✎ Remarques y Cette section décrit l’interface qui apparaît lorsque le téléviseur est allumé. (Mode Usine > Mode Genre: Activer) y Le genre est une liste secondaire propre à chaque pays. y L’écran afche la dernière chaîne mémorisée. − Pour conserver la sélection précédente du pays et du genre, appuyez sur les touches bleue, RETURN et EXIT de la télécommande pour fermer l’interface. ✎ Divers y Sélection par défaut: derniers éléments mémorisés (pays, genre) y Minuterie (60s) Éléments Non Nom Description 1 Écran de fond Affiche la dernière chaîne sélectionnée lorsque le téléviseur est allumé. 2 Intitulé de la fonction Nom de la fonction. 3 État actuel Affiche les paramètres pays/genre actuels. 4 Options de pays Affiche les options de pays. Affiche le dernier pays sélectionné. 5 Options de genre Affiche les options de genre. Affiche les genres disponibles par pays; géré en mode Usine. (Contient toujours une option “Tous”.) Affiche le dernier genre sélectionné. 6 Sélection Si l’intitulé de l’option est trop long pour être affiché dans la zone, la fonction de défilement automatique du texte est activée. 7 Voyant S’affiche lorsqu’il y a une page précédente ou suivante. 8 Nav. nav. Le guide des touches est aligné à droite.59 Français Utilisation du curseur de sélection [Pays] y Cette page sert uniquement à indiquer les interactions possibles. Elle peut être légèrement différente de ce qui apparaît à l’écran en réalité. ✎ Remarques y L’utilisateur peut se déplacer dans la liste des pays et des genres en appuyant sur les touches Haut et Bas de la télécommande. y La navigation se fait en boucle. BAS x 5 BAS x N BAS BAS BAS HAUT HAUT x 5 HAUT x N HAUT HAUT FIN My Channel Current status All Country / All } Keep Previous n Move E Enter All CountryAustriaBelgiumChinaDenmarkFinlandAll News RadioEntertainmentSportsHotelCountryGenre Cancel

USA All News RadioEntertainmentSportsHotelCountryGenre Cancel60 Français Utilisation du curseur de sélection [Genre par défaut] y Cette page sert uniquement à indiquer les interactions possibles. Elle peut être légèrement différente de ce qui apparaît à l’écran en réalité. ENTER / DROITE GAUCHE My Channel Current status All Country / All } Keep Previous n Move E Enter All CountryAustriaBelgiumChinaDenmarkFinlandAll News RadioEntertainmentSportsHotelCountryGenre Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter All CountryAustriaBelgiumChinaDenmarkFinlandAll News RadioEntertainmentSportsHotelCountryGenre Cancel y Le pays actuellement sélectionné est mis en surbrillance. y Sélection par défaut: le genre actuel sélectionné. ENTER / DROITE GAUCHE My Channel Current status All Country / All } Keep Previous n Move E Enter AustriaBelgiumChinaDenmarkFinlandFranceAll News RadioEntertainmentSportsHotelCountryGenre Cancel My Channel Current status All Country / All } Keep Previous n Move E Enter AustriaBelgiumChinaDenmarkFinlandFranceAll News RadioEntertainmentSportsHotelCountryGenre Cancel y L’autre élément du pays est mis en surbrillance. y Sélection par défaut: Tous61 Français Changement de mode 1 (1/2) y Cette page sert uniquement à indiquer les interactions possibles. Elle peut être légèrement différente de ce qui apparaît à l’écran en réalité. ENTER / DROITE ENTER / DROITE

y Le message de conrmation de changement de mode s’afche. y Minuterie (5s) y Si la touche gauche est enfoncée pour accéder du menu du genre au menu du pays, le pays actuellement sélectionné est mis en surbrillance.63 Français Changement de mode 2 (1/2) y Cette page sert uniquement à indiquer les interactions possibles. Elle peut être légèrement différente de ce qui apparaît à l’écran en réalité. ENTER / DROITE BLEU

BAS X 6 HAUT X 6 y Mode Genre actuel: Tous les pays/Sports y Mode Genre actuel: Tous les pays/Sports y Lorsque le pays est sélectionné, le curseur de sélection se déplace automatiquement vers le menu des genres.

y Mode Genre actuel: Autriche / Actualités y Mode Genre actuel: Autriche / Actualités65 Français Éditeur de genre y La sélection du pays et du genre peut être effectuée dans le menu de la liste des chaînes. y La liste secondaire des pays s’afche lorsque le bouton rouge est enfoncé. L’utilisateur peut alors faire déler la liste et sélectionner le pays de son choix. y La sélection du genre peut être effectuée en utilisant la touche Gauche/Droite, c’est-à-dire en faisant déler horizontalement le menu de la liste des chaînes. y Si l’utilisateur souhaite modier le genre ou le pays dans l’état Actif du téléviseur, cela est possible à l’aide de cette fonction. b Select All Items On Column { Deselect All Items On Column

Return Channel Genre Edit Registered News Radio Entertainment SportsHotel 0C67 1C-- 2C78 y Cet éditeur permet de dénir le genre de chaque chaîne du téléviseur de l’hôtel. y Les chaînes mémorisées peuvent être ajoutées à un genre spécique dans le menu de l’éditeur de genre. y Une chaîne peut appartenir à plusieurs genres. y Les options de genre disponibles sont les suivantes: Actualités, Radio, Divertissement, Sport et Hôtel. y La sélection du genre doit être effectuée dans l’interface Mychannel ou dans la liste des chaînes. y Cette fonction classe les chaînes d’un genre donné dans une liste. Les invités peuvent sélectionner le genre de leur choix, ainsi que la chaîne en faisant déler la liste vers le bas.66 Français Mixed Channel Map Mixed Channel Map est une fonction permettant de mélanger chaînes hertziennes, câblées et satellite. − La fonction Mixed Channel Map doit être activée (ON) pour mélanger des chaînes hertziennes, câblées et satellite. − L’éditeur de chaînes permet d’organiser les chaînes après activation de la fonction “Mixed Channel Map” dans le menu Hotel Option. Barre de son y Barre de son et téléviseurs pour lieux d’accueil Samsung − Utilisez la prise en charge HDMI1.4 de la barre de son et des téléviseurs pour lieux d’accueil Samsung pour diffuser le son du téléviseur sur la barre de son en utilisant un seul câble HDMI. − Modèles compatibles: y Barre de son: HW-K450/K550/M550/M450/M4500 y Utilisation du mode Hotel à partir de la barre de son − Les options suivantes du mode Hotel du téléviseur doivent être définies à l’avance: y Option Hotel → Power On [Mise sous tension] → Power ON Volume [Volume à la mise sous tension] = “Enable” [Activer] / Power ON Vol / Max Vol [Volume à la mise sous tension / Volume Max] y Option Hotel → External Device [Périphérique externe] → Sound Bar Out [Sortie de la barre de son] = “On” (Activer) − Connectez un câble HDMI à partir du port HDMI OUT de la barre de son vers le port HDMI1 du téléviseur de lieu d’accueil. − Après avoir été connectée au téléviseur de lieu d’accueil par le biais d’un câble HDMI, lors de la mise sous tension du téléviseur, la barre de son détecte automatiquement le téléviseur et passe en mode Hotel. − La modification du volume à la mise sous tension et du volume max. sur le téléviseur s’applique à la barre de son connectée, étant donné que le téléviseur démarre deux fois. y Fonctions du “Mode Hotel” sur la barre de son − Mise sous tension et hors tension synchronisée avec le téléviseur. − HDMI_CEC activé. − Uniquement accessible sur le port “HDMI OUT”. (Les autres entrées sont désactivées.) − Fonctions de volume à la mise sous tension et de volume maximum synchronisées avec le son du téléviseur. (Le volume de la barre de son est divisé par deux par rapport à celui du téléviseur.) − Volume à la mise sous tension et volume maximum réglables en fonction des paramètres du menu Option Hotel du téléviseur. (Volume de la barre de son = Volume du téléviseur/2)Exemple: si les paramètres du volume du téléviseur sont définis sur les valeurs “Volume à la mise sous tension=20” et “Volume max=90”, la barre de son fonctionne avec les valeurs “Volume à la mise sous tension=10” et “Volume max=45”. *Cette fonction peut varier en fonction du modèle.67 Français Installation du support mural Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Il n’est pas conseillé de le faire par vous-même. Samsung Electronics ne saurait être tenue pour responsable d’un endommagement du produit ou d’une blessure si vous choisissez d’effectuer vous-même l’installation murale. Adaptateur pour support mural (Non fourni avec tous les modèles) Téléviseur Téléviseur Support mural Support mural

Adaptateur pour support mural Adaptateur pour support mural68 Français Avant d’installer un autre kit de montage mural, montez l’adaptateur pour support mural fourni séparément avec le téléviseur. Caractéristiques du kit de fixation murale (VESA) ✎ Le kit de montage mural n’est pas fourni avec le téléviseur; il est vendu séparément. Installez votre support mural sur un mur solide et perpendiculaire au sol. Si vous souhaitez la fixer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur incliné, le téléviseur risque de tomber et de provoquer de graves blessures. ✎ REMARQUE y Les dimensions standard pour tous les kits de xation murale sont indiquées dans le tableau ci-dessous. y Un manuel d’installation détaillé et toutes les pièces nécessaires pour le montage sont fournis avec notre kit de montage mural. y N’utilisez pas de vis nonconformes aux spécications des vis VESA standard. y N’utilisez pas de vis d’une longueur supérieure à celle indiquée dans les dimensions standard, au risque d’endommager les pièces internes du téléviseur. y Pour les supports muraux non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques du support mural. y Ne serrez pas les vis trop fermement. Cela pourrait endommager l’appareil ou provoquer sa chute, entraînant des blessures. Samsung ne peut être tenue responsable de ce type d’accident. y Samsung ne peut être tenue responsable de tout endommagement du produit ou de toute blessure corporelle dans le cas de l’utilisation d’un support mural autre qu’un support VESA ou d’un support mural non spécié, ou si l’utilisateur ne suit pas les instructions d’installation du produit. y Lors du montage du téléviseur, ne pas l’incliner de plus de 15degrés. pouces Caractéristique VESA (A * B) Vis standard Quantité 24 75 x 75

55-58 400 x 400 N’installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.69 Français Fixation du téléviseur au mur

Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Plus particulièrement, veillez à ce que les enfants ne se suspendent pas au téléviseur et ne le déstabilisent pas afin d’éviter qu’il ne tombe et ne cause des blessures graves ou la mort. Respectez toutes les consignes de sécurité de la brochure relative à la sécurité fournie. Afin d’améliorer la stabilité et à des fins de sécurité, installez le dispositif antichute comme indiqué ci-après. Pour éviter toute chute du téléviseur 1. Introduisez les vis dans les colliers, puis serrez-les pour les fixer solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur. ✎ Selon le type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles. ✎ Les colliers, les vis et le cordon requis ne sont pas fournis et doivent être achetés séparément. 2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les colliers, puis fixez-les à nouveau sur le téléviseur. ✎ Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l’aide d’un cordon solide, puis attachez le cordon

fermement. ✎ REMARQUE y Placez le téléviseur près du mur an qu’il ne bascule pas vers l’arrière. y Il est recommandé de placer le cordon de façon à ce que les colliers xés au mur soient placés à la même hauteur ou plus bas que ceux xés au téléviseur. y Détachez le cordon avant de déplacer le téléviseur.

4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent

aucun signe d’usure pour éviter toute défaillance. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel. Dispositif antivol Kensington Le dispositif de verrouillage Kensington n’est pas fourni par Samsung. Il sert à verrouiller le système lorsque celui-ci est utilisé dans un endroit public. L’aspect du verrou et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le dispositif de verrouillage Kensington pour des informations complémentaires sur l’utilisation. Pour verrouiller le produit, procédez comme suit: L’icône “K” est présente à l’arrière du téléviseur. Le logement Kensington est situé à côté de l’icône «K».

1. Enroulez le câble de verrouillage Kensington autour d’un objet fixe de

grandes dimensions, tel qu’un bureau ou une chaise.

<En option> 2. Faites passer l’extrémité du câble avec le dispositif de verrouillage dans la boucle du câble de verrouillage Kensington.

3. Insérez le dispositif de verrouillage dans la fente Kensington de l’appareil (

4. Fermez le dispositif de verrouillage.

✎ Ces instructions sont d’ordre général. Pour les instructions exactes, reportez-vous au manuel fourni avec le dispositif de verrouillage. ✎ Le dispositif de verrouillage est vendu séparément. ✎ L’emplacement du verrou Kensington peut varier en fonction du modèle.70 Français Caractéristiques techniques Éléments Spécification Commentaire Système TV PAL,SECAM DVB-TC,DTMB (HongKong),DVB- T2C Sortie audio Sortie enceinte 24 à 32pouces: 5Wx2 Le modèle HG32AE570SJXXZ est de type 5W X 2, l’autre est un modèle 32pouces de 10W X 2 40 à 58pouces: 10Wx2 Audio variable 4W mono 8 ohm SPK’ Sortie Prise téléphonique Sortie audio BTL Entrée PC D-sub, Audio-L/R A/V Prise audio/vidéo EXT (RGB) Scart Prise HDMI Conforme aux spécifications HDMI Antenne 75ohms non équilibré, prise DIN, priseF Données Données RJ-12 RJP RS-232 Socle pivotant (gauche/droite) 20˚ / 60˚ / 90˚ Modèles prenant en charge la rotation: HG**EE670 HG32EE470 HG40EE470 HG48EE470 HG32AE570SW/K HG40AE570SW/K HG43AE570SW/K HG48AE570SW/K Les autres modèles ne prennent pas en charge la fonction de rotation Température de fonctionnement 10°C à 40°C (50°F à 104°F) Humidité de fonctionnement 10% ~ 80% sans condensation Température de stockage -20°C à 45°C (-4°F à 113°F) Humidité de stockage 5% ~ 95% sans condensation ✎ La conception et les spécifications peuvent être modifiées sans préavis. ✎ Pour plus d’informations sur les caractéristiques d’alimentation et plus de détails sur la consommation électrique, reportez-vous à l’étiquette apposée sur le produit. ✎ Les spécifications ci-dessus peuvent varier en fonction du modèle. ✎ Pour toute information sur les engagements de Samsung en faveur de la protection de l’environnement et sur les obligations réglementaires adoptées, comme le règlement REACH, la directive WEEE, les batteries, visitez la page http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html71 Français Formats vidéo pris en charge Extension de fichier Support Codec vidéo Résolution Fréquence d’images (i/s) Débit binaire (Mbit/s) Codec audio *.avi / *.mkv *.asf / *.wmv *.mp4 / *.3gp *.vro / *.mpg *.mpeg / *.ts *.tp / *.trp *.mov / *.flv *.vob / *.svi *.divx AVI MKV ASF MP4 3GP MOV FLV VRO VOB

MPEG2 MPEG1 *.webm WebM VP8 20 Vorbis ✎ Autres restrictions y Des problèmes de lecture peuvent survenir si une erreur est présente dans le contenu ou sur le support. y Le son ou la vidéo peuvent ne pas fonctionner si le contenu a un débit binaire/une fréquence d’images standard supérieur(e) aux taux d’images par seconde indiqués dans le tableau. y Si la table d’index est incorrecte, la fonction Seek (Jump) (Recherche (Passer)) n’est pas disponible. y Certains périphériques USB/caméras numériques peuvent ne pas être compatibles avec le lecteur. y L’afchage du menu risque d’être retardé si la vidéo dépasse 10Mbit/s (débit binaire). Décodeur vidéo Décodeur audio y Prise en charge jusqu’à la normeH.264 niveau4.1 (pas de prise en charge des normes FMO/ASO/RS) y Fréquence d’images: − Inférieure à 1280x720: 60 images max. − Supérieure à 1280x720: 30 images max. y Les normes VC1/APL4 ne sont pas prises en charge. y GMC n’est pas pris en charge. y WMA 10 Pro prend jusqu’au canal 5.1 et au prol M2 en charge. y WMA Lossless audio n’est pas pris en charge. y Vorbis prend jusqu’au canal2 en charge. y Dolby Digital Plus prend en charge la norme 5.1 canaux. Formats de sous-titrage pris en charge y Externes Nom Extension de fichier MPEG-4 timed text .ttxt SAMI .smi SubRip .srt SubViewer .sub Micro DVD .sub ou .txt SubStation Alpha .ssa Advanced SubStation Alpha .ass Powerdivx .psb y Internes Nom Support Format Xsub AVI Format d’image SubStation Alpha MKV Format du texte Advanced SubStation Alpha MKV Format du texte SubRip MKV Format du texte MPEG-4 timed text MP4 Format du texte Formats de photo pris en charge Extension de fichier Type Résolution *.jpg *.jpeg JPEG 15360 X 8640 *.bmp BMP 4096 X 4096 *.mpo MPO 15360 X 8640 Formats audio pris en charge Extension de fichier Type Codec Commentaire *.mp3 MPEG MPEG1 Audio Layer 3 *.m4a *.mpa *.aac MPEG4 AAC *.flac FLAC FLAC Peut prendre en charge jusqu’à 2canaux *.ogg OGG Vorbis Peut prendre en charge jusqu’à 2canaux *.wma WMA WMA WMA 10 Pro prend jusqu’au canal 5.1 et au profil M2 en charge. (WMA sans perte audio n’est pas pris en charge.) *.wav wav wav *.mid *.midi midi midi La recherche n’est pas prise en charge.loading-circle-1
