Type de produit	Climatiseur mobile monobloc
Marque	Whirlpool
Modèle	AMD 091/1
Alimentation électrique	220-240 V ~ 50 Hz, fusible 20 A
Puissance frigorifique	Environ 9000 BTU/h (estimation)
Puissance calorifique	Environ 9000 BTU/h (estimation)
Gaz réfrigérant	R410A, GWP 1975
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilateur seul, 6e Sens, Jet
Vitesses du ventilateur	Auto, Haute, Moyenne, Basse
Réglage de température	18 °C à 32 °C (refroidissement/chauffage)
Minuterie	Marche/Arrêt programmable
Télécommande	Avec piles AAA (fournies), portée 7 m
Affichage	Température ambiante et horloge 24h
Réservoir d'eau	Avec voyant de remplissage, vidange manuelle
Filtre à air	Lavable, nettoyage recommandé toutes les 360 h
Dimensions (estimation)	75 x 45 x 35 cm
Poids (estimation)	25 kg

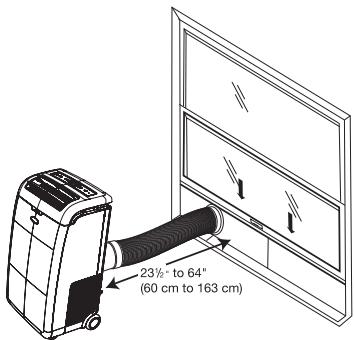

Longueur du tuyau d'évacuation	60 à 163 cm

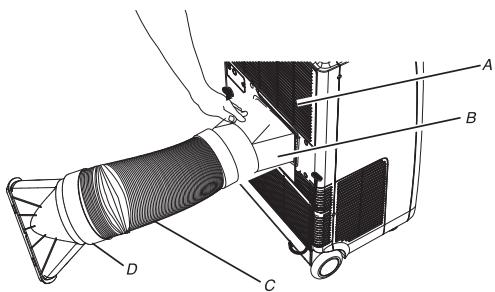

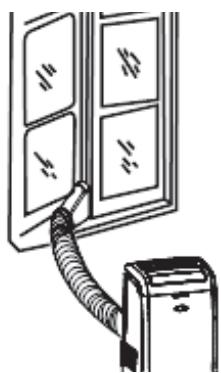

Installation	Nécessite une évacuation vers l'extérieur (fenêtre ou porte)
Sécurité	Mise à la terre obligatoire, ne pas utiliser de rallonge
Classe énergétique	Non précisée
Niveau sonore	Non précisé

FOIRE AUX QUESTIONS - AMD 091/1 WHIRLPOOL

Comment mettre en marche le climatiseur Whirlpool AMD 091/1 ?

Branchez l'appareil, appuyez sur le bouton ON/OFF de la télécommande ou du bandeau. Sélectionnez le mode (Cooling, Heating, etc.), la vitesse du ventilateur et la température souhaitée. Le compresseur démarre après 3 à 5 minutes.

Que faire si le climatiseur ne refroidit pas ?

Vérifiez que le filtre à air est propre, que la sortie d'air n'est pas obstruée et que la température réglée est inférieure à la température ambiante. Nettoyez le filtre si nécessaire. Assurez-vous également que les portes et fenêtres sont fermées.

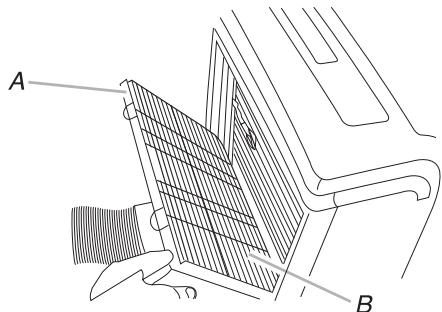

Comment nettoyer le filtre à air ?

Éteignez et débranchez l'appareil. Ouvrez la trappe du filtre à l'arrière, retirez le filtre. Aspirez-le ou lavez-le à l'eau tiède avec un détergent doux. Ne pas utiliser de lave-vaisselle ni de produits chimiques. Séchez complètement avant de remettre en place.

Comment vidanger l'eau du réservoir ?

Lorsque le voyant Water Full s'allume, éteignez l'appareil et débranchez-le. Déplacez-le vers un endroit approprié. Retirez le bouchon de vidange secondaire et le bouchon du tuyau principal pour évacuer l'eau. Replacez les bouchons et rebranchez l'appareil.

Quelle est la signification du mode 6e Sens ?

Le mode 6e Sens sélectionne automatiquement le mode de fonctionnement (refroidissement, chauffage ou déshumidification) en fonction de la température ambiante. Il ajuste la température pour atteindre un confort optimal. Vous pouvez ajuster la température cible de ±2°C avec la télécommande.

Comment utiliser la minuterie ?

Appuyez sur Timer On ou Timer Off. Réglez l'heure souhaitée avec les touches Adjust. Confirmez en appuyant à nouveau sur la touche Timer. La minuterie peut programmer la mise en marche ou l'arrêt automatique.

Pourquoi le climatiseur s'arrête-t-il tout seul ?

Cela peut être dû à un réservoir d'eau plein (voyant Water Full), à un cycle de dégivrage, ou à une température ambiante atteinte. Vérifiez le voyant et vidangez si nécessaire. Si le problème persiste, consultez la section dépannage.

Quelle est la distance maximale d'utilisation de la télécommande ?

La télécommande fonctionne jusqu'à 7 mètres de distance du récepteur situé sur l'appareil. Veillez à ce qu'aucun obstacle ne bloque le signal.

Comment changer les piles de la télécommande ?

Faites glisser le couvercle du compartiment à piles, insérez deux piles AAA (LR03) de 1,5 V en respectant les polarités. Remplacez les piles si l'affichage devient faible. Pour éviter de perdre les réglages, effectuez le remplacement en moins d'une minute.

Que faire en cas de panne de courant ?

Lorsque le courant revient, le climatiseur reprendra avec les paramètres précédents. Attendez le rétablissement du courant. Si l'appareil ne redémarre pas, vérifiez le disjoncteur. Si le problème persiste, contactez un technicien qualifié.

MODE D'EMPLOI AMD 091/1 WHIRLPOOL

• N'installez pas l'appareil s'il est branché à l'alimentation.
• L'installation et l'entretien/réparation doivent être réalisés par un technicien qualifié, conformément aux instructions du constructeur et aux normes de sécurité locales. Sauf indication spécifique dans le mode d'emploi, ne réparez pas et ne remplacez pas les pièces de l'appareil.
• La mise à la terre de l'appareil est obligatoire. Assurez-vous que le cordon d'alimentation est suffisamment long pour permettre une connexion correcte. N'utilisez pas de rallonge pour l'alimentation.
• Ne tirez pas sur le cordon d'alimentation pour le retirer de la prise.
• Évitez de tordre, d'arracher ou de comprimer le

cordon d'alimentation, vous risqueriez de le casser.

• Lorsque l'installation est terminée, les composants électriques ne doivent pas être accessibles par les utilisateurs.
• Ne manipulez jamais les touches de commande avec les mains mouillées et n'utilisez pas l'appareil si vous êtes pieds nus.
• Les handicapés physiques ou mentaux, les enfants et les personnes sans expérience du produit ne peuvent utiliser l'appareil que s'ils ont reçu une formation spécifique sur l'utilisation de l'appareil par une personne responsable de leur sécurité et de leur bien-être. Cet appareil ne doit en aucun cas être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.

Precautions pour le climatiseur

• Une exposition longue et directe à l'air frais peut être nocive pour la santé. Il est conseillé de régler les lames de manière à éviter l'air frais direct et à le diriger vers la pièce.
• Ne dirigez jamais le flux d'air vers des brûleurs ou des cuisinières à gaz.
• En cas de dysfonctionnement, éteignez d'abord

L'appareil en appuyant sur la touche MARCHE/ARRET de la télécommande, puis débranchez-le du secteur.

• Ce produit contient des gaz fluorés à effet de serre couverts par le protocole de Kyoto, car le gaz frigorigène se trouve dans un système hermétiquement clos. Gaz frigorigène : le R410a possède un potentiel de réchauffement planétaire (GWP) de 1975.

Conseils pour la protection de l'environment

• Cet appareil a été réalisé avec des matériaux recyclables ou réutilisables. La mise au rebut doit être effectuée conformément aux réglementations locales en matière de recyclage des déchets. Avant la mise au rebut, assurez-vous de couper le cordon d'alimentation afin que l'appareil ne puisse pas être réutilisé.
• Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Mise au rebut de l'emballage

• Les matériaux d'emballage sont 100% recyclables et portent le symbole de recyclage. Les différentes parties de l'emballage ne doivent pas être jetées dans la nature, mais doivent être mises au rebut conformément aux réglementations locales.

Mise au rebut de l'appareil

• Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Electriques et Electroniques (DEEE ou WEEE).
• En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être mis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

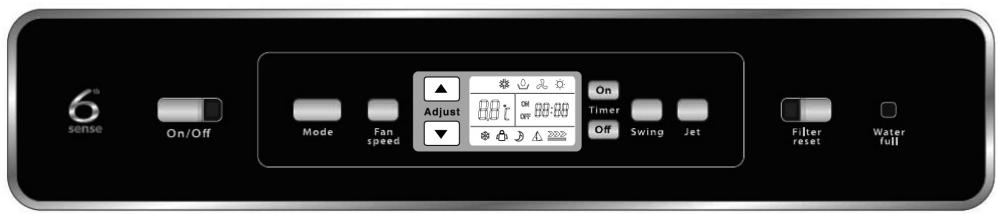

Mise en MARCHE du climatiseur MOBILE

Vous trouverez dans ce chapitre toutes les instructions à suivre pour garantir un fonctionnement correct du climatiseur.

Important:

L'écran du climatiseur affiche la température actuelle de la pièce et l'horloge au format 24 heures. - Lors du changement des modes pendant le fonctionnement du climatiseur, le compresseur s'arrête pendant 3 à 5 minutes, puis redémarre. - Si une touche est appuyée pendant ce délai, le compresseur redémarrera au bout de 3 à 5 minutes après l'appui. - En mode Cooling (refroidissement) ou Dry (déshumidification), le compresseur et le ventilateur du condensateur s'arrêtent lorsque la température de la pièce atteint la température définie.

NOTE : En cas de panne de courant, votre climatiseur fonctionnera selon les paramètres précédents lorsque le courant sera rétabli.

1. Sélectionnez le mode. Voir «Mode». 2. Sélectionnez la vitesse du ventilateur. Voir «Vitesses du ventilateur». 3. Réglez la température. Voir «Température». 4. Appuyez sur la touche ON/OFF (MARCHE/ARRÊT) pour mettre le climatiseur en marche.

On/Off

NOTE : Lorsque le climatiseur est mis en marche pour la première fois après avoir été branché, il fonctionne en mode 6e sens.

Lorsque le climatiseur est mis en marche par la suite, il fonctionne selon les paramètres précédents. Le mode 6e sens peut être sélectionné uniquement avec la télécommande.

1. Dès que le voyant Réservoir d'eau plein est rouge, le climatiseur s'éteint automatiquement. Reportez-vous au chapitre "Entretien du climatiseur mobile" pour savoir comment effectuer la vidange du climatiseur.

Water Full

Comment introduire les piles

Retirez le couvercle des piles en le faisant glisser dans le sens indiqué par la flèche.

Introduisez les piles en veillant à ce que les polarités (+) et (-) des piles correspondent.

Replacez le couvercle dans sa position d'origine en le faisant glisser.

Remarque :

• Utilisez 2 piles LR03 AAA (1,5 volt). N'utilisez pas de piles rechargeables.

Remplacez les piles par des piles neuves d'un type identique lorsque l'affichage n'est plus très lisible.

• Si le remplacement s'effectue en moins d'une minute, la télécommande conservera en mémoire la programmation d'origine. Toutefois, si le remplacement des piles dure plus de 3 minutes, la programmation sera effacée et le minuteur affichera Zéro.

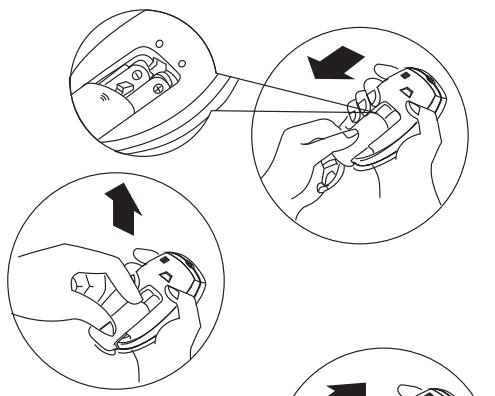

Comment retirer les piles

Retirez le couvercle des piles en le faisant glisser dans le sens indiqué par la flèche.

Appuyez légèrement avec vos doigts sur le pôle positif de la pile, puis sortez les piles de leur logement.

Cette opération doit être réalisée par des adultes uniquement. Empêchez les enfants de jouer avec les piles pour éviter qu'ils ne risquent de les avaler.

Élimination des piles

Veuillez déposer les piles usagées au point de collecte dédié à cet effet.

Modes de fonctionnement :

I. Appuyez et relâchez MODE jusqu'à faire apparaître le symbole du paramètre désiré

Mode d'emploi

1. Choisissez Cooling (refroidissement), Dry (déshumidification), Fan Only (ventilateur seul) ou Heating (chauffage).

Cooling: refroidit la pièce. Appuyez sur FAN SPEED (vitesse du ventilateur) pour sélectionner Auto, High (élevée), Mid (moyenne) ou Low (basse). Appuyez sur la touche Adjust (ajuster) haut ou bas pour ajuster la température.

• Dry : déshumidifie la pièce. Le climatiseur sélectionne automatiquement la température. Le ventilateur fonctionne uniquement en vitesse basse.

NOTE: Le mode Dry ne doit pas être utilisé pour refroidir la pièce.

• Fan Only: seul le ventilateur fonctionne. Appuyez sur FAN SPEED (vitesse du ventilateur) pour sélectionner High (élevée), Mid (moyenne) ou Low (basse).

NOTE : La vitesse Auto ne peut pas être sélectionnée en mode Fan Only.

• Heating : chauffe la pierce. Appuyez sur FAN SPEEDD (vitesse du ventilateur) pour sélectionner Auto, High (élevée), Mid (moyenne) ou Low (basse). Appuyez sur la touche Adjust (ajuster) haut ou bas pour ajuster la température.

Vitesse du ventilateur

I. Appuyez et relâchez FAN SPEED (VITESSE DU VENTILATEUR) pour désirer la vitesse du ventilateur.

1. Choisissez Auto, High (élevée), Mid (moyenne) ou Low (basse).
2. Auto : commande automatiquement la vitesse du ventilateur en fonction de la température actuelle de la pièce et du paramètre de commande de la température.

NOTE: La vitesse Auto ne peut pas être sélectionnée en mode Fan Only.

High: refroidissement maximum

Mid : refroidissement normal

• Low: refroidissement minimum

Lorsque le témoin Filter Reset est allumé, retirez, nettoyez et remplacez le filtre à air. Voir « Nettoyage du filtre à air » 2. Appuyez et relâchez FILTER RESET après avoir remplace le filtre à air.

NOTE: Au bout de 360 heures de fonctionnement du ventilateur, le témoin Filter s'allume. Il restera allumé pendant 180 heures ou jusqu'à l'appui sur FILTER RESET. Au bout de 180 heures, il s'éteint automatiquement.

Température

• Appuyez sur la touche Adjust (ajuster) haut pour augmenter la température. Appuyez une fois sur la touche Adjust haut pour augmenter la température définie de 1°C ou appuyez deux fois pour augmenter la température de 2°C.

• Appuyez sur la touche Adjust bas pour diminuer la température. Appuyez une fois sur la touche Adjust bas pour diminuer la température définie de 1°C ou appuyez deux fois pour diminuer la température de 2°C.

• En mode Cooling (refroidissement) et Heating (chauffage), la température peut être régée entre 18 et 32°C.
• En mode Fan Only (ventilateur seul), la température ne peut pas être régée.
• Pour désirer l'affichage de la température en °C ou °F, appuyez simultanément sur les deux touches Adjust haut et bas.

Adjust

Fonctionnement de l'horloge

Vous pouvez régler l'horloge en temps réel en appuyant simultanément sur les touches Timer On et Timer Off du bandeau de commande ou sur la touche Clock de la télécommande. Appuyez sur la touche Adjust haut ou bas pour obtenir l'heure correcte. Appuyez à nouveau simultanément sur Timer On et Timer Off pour définir l'heure réelle.

Timer on/off (minuterie de marche/arrêt)

I. Appuyez sur Timer On (minuterie de marche), l'indicateur Timer « On 12:00 » clignote.

Timer

1. Appuyez sur la touche Adjust haut ou bas pour régler l'heure désirée pour la mise en marche de l'appareil.
2. ncée la touche Adjust haut ou bas pendant une seconde et demie pour augmenter ou diminuer le réglage de l'heure de 10 minutes. Tenez enfoncée la touche Adjust haut ou bas plus longtemps pour augmenter ou diminuer le réglage de l'heure d'une heure.
3. Lorsque l'heure désirée est affichée sur l'écran, appuyez sur la touche TIMER ON pour la confirmer. Le témoin Timer « ON » cette de clignoter et l'heure reste affichée.
4. L'heure reste affichée pendant 5 secondes, puis l'écran affiche l'horloge.

NOTE: Si vous ne regléz pas l'heure dans les 10 secondes suivant l'appui sur la touche TIMER ON, le contrôleur quitte automatiquement le mode TIMER ON.

Annulation de la fonction timer on

Appuyez à nouveau sur Timer On. Le témoin disparaît et la fonction Timer On est annulée.

NOTE: Le réglage de la fonction Timer Off (minuterie d'arrêt) est similaire. Vous pouvez faire arrêter l'appareil automatiquement à l'heure désirée.

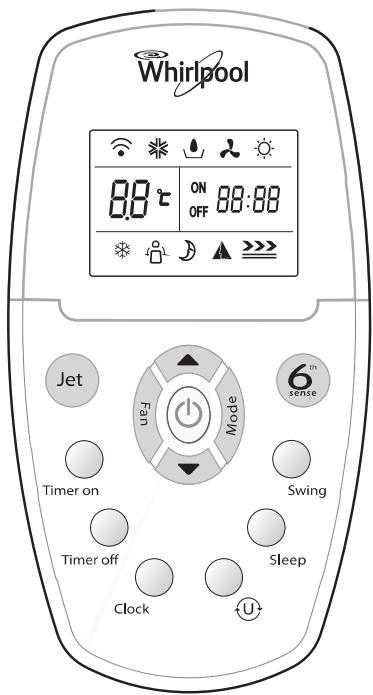

Utilisation de la télécommande

NOTE: L'aspect de la télécommande peut être différent.

• Deux piles AAA (fournies) alimentent la télécommande. Remplacez les piles au bout de 6 mois d'utilisation ou lorsque la télécommande commence à perdre de l'apuissance.
• Pour utiliser le climatiseur avec la télécommande, dirigez la télécommande vers le récepteur de signal à une distance maximale de 7 m (23 ft).

Mise en marche et arrêt

Appuyez sur POWER.

Sélection du mode

I. Appuyez et relâchez MODE jusqu'à faire apparaître le symbole du paramètre désiré.

1. Choisissez Cooling (refroidissement), Dry (déshumidification), Fan Only (ventilateur seul) ou Heating (chauffage).

Cooling: refroidit la pièce. Appuyez sur Fan (ventilateur) pour sélectionner Auto, High (élevée), Mid (moyenne) ou Low (basse). Appuyez sur la touche Adjust (ajuster) haut ou bas pour ajuster la température.

• Dry : déshumidifie la pièce. Le climatiseur sélectionne automatiquement la température. Le ventilateur fonctionne uniquement en vitesse basse.

NOTE: Le mode Dry ne doit pas être utilisé pour refroidir la pièce.

• Fan Only: seul le ventilateur fonctionne. Appuyez sur FAN (VENTILATEUR) pour sélectionner High (élevée), Mid (moyenne) ou Low (basse).

NOTE: La vitesse Auto ne peut pas être sélectionnée en mode Fan Only.

• Heating: chauffe la pièce. Appuyez sur Fan (ventilateur) pour sélectionner Auto, High (élevée), Mid (moyenne) ou Low (basse). Appuyez sur la touche Adjust (ajuster) haut ou bas pour ajuster la température.

Mode 6E sens

Le climatiseur sélectionne automatiquement le mode Cooling (refroidissement), Dry (déshumidification) ou Heating (chauffage) en fonction de la température de la pièce et règle la température à atteindre.

Le mode de fonctionnement et la température sont déterminés par la température intérieure.

Modèles à chauffage électrique

Température interieure	Mode de fonctionnement	Température à atteindre
21℃ ou moins	CHAUFFAGE	22℃
21℃-23℃	VENTILATEUR SEUL
23℃-26℃	DÉSHUMIDIFICATION
Plus de 26℃	REFROIDISSEMENT	26℃

NOTE: La température, le flux d'air et la direction sont contrôlés automatiquement en mode 6e sens. Toutefois, une diminution ou une augmentation jusqu'à 2 °C peuvent être définies avec la télécommande si vous n'êtes pas à l'aise.

I. Appuyez sur la touche 6th Sense.

1. En mode Fan Only (ventilateur seul), appuyez sur Fan (ventilateur) pour sélectionner High (élevée), Mid (moyenne) ou Low (basse).

Mode jet

Utilisé pour le refroidissement rapide. Le climatiseur règle automatiquement la vitesse du ventilateur sur High (élevée) et la température à 18°C.

NOTE : La touche 6th Sense ne fonctionne pas lorsque la fonction Jet est sélectionnée.

I. Appuyez sur Jet. Le climatiseur règle automatiquement la vitesse du ventilateur sur High (élevée) et la température à 18°C

Jet

1. Pour quitter le mode Jet, appuyez sur n'importe quelle touche à l'exception des touches Timer On/Off et Swing.

Choisissez la vitesse du ventilateur désirée.

1. Chaque pression sur la touche FAN modifie la vitesse du ventilateur selon la séquence suivante :

$$ \begin{array}{c}\mapsto \text {A u t o} \rightarrow \text {H i g h (e l e v e e)}\\text {M i d (M o y e n n e)} \leftarrow \text {L o w (b a s e)} \downarrow\end{array} $$

• Auto : commande automatiquement la vitesse du ventilateur en fonction de la température actuelle de la pièce et du paramètre de commande de la température.

NOTE: La vitesse Auto ne peut pas être sélectionnée en mode Fan Only.

High - refroidissement maximum

Mid - refroidissement normal

• Low - refroidissement minimum

Température

• Appuyez sur la touche Adjust (ajuster) haut pour augmenter la température. Appuyez une fois sur la touche Adjust haut pour augmenter la température définie de 1°C ou appuyez deux fois pour augmenter la température de 2°C.

• Appuyez sur la touche Adjust bas pour diminuer la température. Appuyez une fois sur la touche Adjust bas pour diminuer la température définie de 1°C ou appuyez deux fois pour diminuer la température de 2°C.

• En mode Cooling (refroidissement) ou Heating (chauffage), la température peut être régée entre 18 et 32°C.
• En mode Fan Only (ventilateur seul), la température ne peut pas être régée.

Touche u

Lorsque vous appuyez sur cette touche, la télécommande transmet le signal de la température réelle de la pièce autour d'elle à l'appareil toutes les 10 minutes. Conservez donc la télécommande dans un endroit où elle peut transmettre correctement le signal à l'appareil.

Appuyez une fois pour activer et appuyez à nouveau pour annuler.

Si l'appareil ne peut recevoir aucune signal de la télécommande pendant 30 minutes, l'appareil fonctionne en fonction de la température qu'il détecte à proximité jusqu'à ce qu'il puisse recevoir à nouveau le signal de la télécommande.

Mode sleep (veille)

Appuyez sur la touche Sleep (veille) de la télécommande. Le témoin s'allume sur l'écran et l'appareil fonctionne en mode veille avec le ventilateur automatiquement réglé en vitesse BASSE.

• En mode Cooling (refroidissement), si la température actuelle de la pièce est supérieure ou égale à 26°C, la température régée ne change pas lorsque le mode Sleep est activé. Dans le cas contraire, la température augmente automatiquement de 1°C pendant la première heure.
• La température régée n'augmente pas pendant les 7 dernières heures en mode Sleep. Appuyez sur MODE pour sélectionner Cooling (refroidissement), Dry (déshumidification) ou Heating (chauffage).

NOTE: Le mode Sleep ne peut pas être sélectionné lorsque Fan Only (ventilateur seul) est sélectionné.

1. Appuyez sur la touche Fan (ventilateur).
2. Appuyez sur la touche régler la température.

pour

1. Appuyez sur la touche SLEEP (Nuit). L'indicateur Marche/Arrêt clignote pendant 10 secondes et les voyants sur l'affichage du bandeau de commande s'éteignent au bout de 5 secondes.

• La température et la direction du flux d'air peuvent être régées pendant le mode Sleep.
• Pour désactiver le mode Sleep, appuyez sur MODE, ON/OFF, 6th Sense, JET ou à nouveau sur SLEEP ou attendez 8 heures pour que le climatiseur le désactive automatiquement.

Modification de la direction de l'air

Sur la télécommande ou le bandeau de commande, appuyez une fois sur SWING (ONDULATION) pour modifier la direction du flux d'air vertical.

Appuyez à nouveau pour arrêter le volet du flux d'air dans la direction désirée.

Bruit normal

Lorsque votre climatisation fonctionne normalement, vous pouvez entendre les bruits suivants :

• Déplacement de l'air par le ventilateur.
• Cliquetis du cycle du thermostat.
• Vibrations ou bruit dus à une mauvaise fabrication du mur ou de la fenêtre.
• Un bourdonnement aigu ou un bruit de pulsation causés par l'activation et la désactivation du cycle du compresseur moderne à haut rendement.

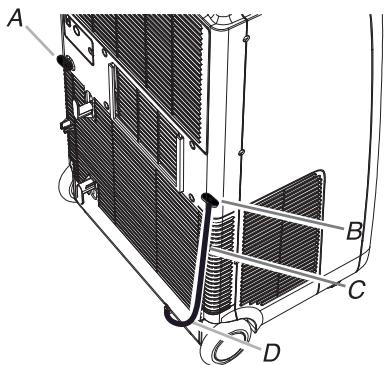

Vidange du climatiseur

(à effectuer conformément aux indications relatives au Réservoir d'eau plein fournies au chapitre "Mise en marche du climatiseur mobile".)

I. Appuyez sur la touche ON/OFF (MARCHE/ARRÉT) pour arrêter le climatiseur. 2. Débranchez le climatiseur ou coupez l'alimentation. 3. Déplacez soigneusement l'appareil de façon stable dans un lieu pour la vidange ou à l'extérieur pour vidanger l'eau. Ne déplacez pas l'appareil avant d'avoir complètement vidangé l'eau. 4. Retirez le bouchon de vidange secondaire et vidangez complètement l'eau. 5. Retirez le tuyau de vidange principal de l'attache du tuyau de vidange. Retirez le bouchon de l'extrémité du tuyau de vidange principal et vidangez complètement l'eau.

NOTE : Si le climatiseur est stocké après l'utilisation, voir « Stockage après utilisation »

1. Remontez le bouchon du tuyau de vidange et le bouchon de vidange secondaire.
2. Fixez à nouveau le tuyau de vidange principal à l'attache du tuyau de vidange.
3. Remettez en place le climatiseur.
4. Branchez le climatiseur ou rétablissez l'alimentation.
5. Appuyez sur ON/OFF (MARCHE/ARRÊT) pour permettre le climatisation en marche.

Nettoyage du filtre à air

I. Appuyez sur la touche ON/OFF (MARCHE/ARRET) pour arrêté le climatiseur. 2. Ouvrez la trappe du filtre à l'arrière du climatiseur et retirez-la. 3. Retirez le filtré à air de la trappe du filtré. 4. Utilisez un aspirateur pour nettoyer le filtré. Si le filtré est très sale, lavez-le dans l'eau chaude avec un détermagent neutre.

NOTE: Ne lavez pas le filtre au lave-vaiselle et n'utilisez pas de produits chimiques.

1. Séchez complètement le filtré avant de le remettre en place pour garantir la plus grande efficacité.
2. Fixez à nouveau le filtre à air sur la trappe du filtre.
3. Remontez la trappe du filtre.
4. Appuyez sur ON/OFF (MARCHE/ARRÊT) pour mettre le climatiseur en marche.

Nettoyage de l'extérieur

I. Débranchez le climatiseur ou coupez l'alimentation. 2. Retirez le filtre à air et nettoyez-le à part. Voir « Nettoyage du filtre à air » 3. Essuyez l'extérieur du climatiseur avec un chiffon doux et humide. 4. Branchez le climatiseur ou rétablissez l'alimentation. 5. Appuyez sur ON/OFF (MARCHE/ARRÊT) pour mettre le climatiseur en marche.

A. Bouchon de vidange secondaire B. Bouchon du tuyau de vidange C. Attache du tuyau de vidange D. Tuyau de vidange principal

A. Trappe du filtre à air B. Filtre à air

Stockage après l'utilisation

1. Vidangez l'eau (voir la section « Vidange du climatiseur ») 2. Faites fonctionner le climatiseur en mode Fan Only (ventilateur seul) pendant 12 heures environ pour sécher le climatiseur. 3. Débranchez le climatiseur. 4. Retirez le tuyau d'évacuation flexible et stockez-le avec le climatiseur dans un lieu propre et sec. Voir « Instructions d'installation » 5. Retirez le kit pour fenêtre et stockez-le avec le climatiseur dans un lieu propre et sec. Voir « Instructions d'installation » 6. Retirez le filtre et nettoyez-le. Voir « Nettoyage du filtre à air » 7. Nettoyez l'extérieur du climatiseur. Voir « Nettoyage de l'extérieur » 8. Remontez le filtre. 9. Retirez les piles et stockez la télécommande avec le climatiseur dans un lieu propre et sec.

Dépannage

Avant de demander une réparation, essayez les suggestions ci-dessous pour tenter de résoudre le problème par vous-même.

Problème	Analyse
Le climatiseur ne fonctionne pas	• Le cordon d'alimentation est débranché. Branchez-le dans une prise reliée à la terre. Voir « Exigences électriques ». • Un fusible du disjoncteur domestique a sauté ou un coupe-circuit s'est déclenché. Remplacez le fusible ou réinitialisé le coupe-circuit. Voir « Exigences électriques ». • La touche On/Off n'a pas été enforcée. Appuyez sur ON/OFF. • Panne de courant. Attendez le rétablissement du courant. • Un fusible temporisé ou un coupe-circuit ayant la mauvaise capacité est utilisé. Remplacez par un fusible temporisé ou un coupe-circuit ayant la bonne capacité. Voir « Exigences électriques ».
Le climatiseur fait sauter les fusibles ou déclencher les coupe-circuits	• Trop d'appareils sont utilisés sur le même circuit. Débranchez ou déplacez les appareils qui partagent le même circuit. • Vous essayez de redémarrer le climatiseur trop rapidément après l'avoir arrêté. Attendez au moins 3 minutes après l'arrêt avant de redémarrer le climatiseur. • Vous aveçé changé de mode. Attendez au moins 3 minutes après l'arrêt avant de redémarrer le climatiseur.
Le climatiseur semble fonctionner trop longtemps	• La porte ou la fenêtre sont elles fermées? Tenez les portes et les fenêtres fermées • En mode Refroidissement: le climatiseur est installé dans une piece ou se trouve un grand nombre de personnes, ou des-apparilés générant de la chaleur sont en cours d'utilisation dans la piece. Utilisez une hotte aspirante ou un mécanisme de ventilation pendant la cuisson ou les bains, et évitez d'utiliser des-apparils générant de la chaleur aux moments les plus chauds Les climatiseurs mobiles sont conçus en tant que dispositifs de rafraîchissement d'appoint, à installer dans des zones spécifiques d'une piece. Selon la dimension de la piece à rafraîchir, un climatiseur de puissance supérieure peut s'avérer nécessaire. • En mode chauffage: le climatiseur est installé dans une piece particulièrement froide. Les climatiseurs mobiles sont conçus en tant que dispositifs de chauffage d'appoint, à installer dans des zones spécifiques d'une piece. Selon la dimension de la piece à chauffer, un climatiseur de puissance supérieure peut s'avérer nécessaire.
Le climatiseur fonctionné pendant une courte durée, mais lapiece n'est pas fraîche ouchaude	• La tempête régée est proche de la tempête de la piece. Réglez une tempête plus BASSE ou plus élevée. Voir « Description du mode de fonctionnement ».
Le climatiseur fonctionné, mais il ne refroidit/chauffe pas	• Le filtre est sale ou obstrué par des débris. Nettoyez le filtre. • La sortie de l'air est bloquée. Nettoyez la sortie de l'air. • Le réglage de tempête n'est pas compatible. En mode refroidissement (Cooling): la tempête régée est trop élevée. Abaissez la tempête. En mode chauffage (Heating): la tempête régée est trop BASSE. Augmentez la tempête.
Le climatiseur se met en marche et s'accère trop souvent	• La puissance du climatiseur n'est pas adaptée à la taille de la piece. Vérifiez la puissance frigorifique/calorifique de votre climatiseur mobile. Les climatiseurs mobiles sont conçus en tant que dispositifs de rafraîchissement/chauffage d'appoint, à installer dans des zones spécifiques d'une piece. • Le filtre est sale ou obstrué par des débris. Nettoyez le filtre. • En mode refroidissement, il y a trop de chaleur ou d'humidité (cuisson dans des recipients ouverts, douche, etc.) dans la piece. Utilisez un ventilateur pour evaporer la chaleur ou l'humidité de la piece. Essayez de ne pas utiliser d'appareils produitant de la chaleur pendant les heures les plus chaudes de la jourée. En mode chauffage, la tempête ambiente est trop élevée. N'utilise pas votre climatiseur lorsque la tempête ambiente est trop élevée. • Les volets sont Bloqués. Installé le climatiseur dans un endroit où les volets peuvent se déplacer sans heurter les rideaux, les stores, les meubles, etc. • La tempête extérieure est inférieure à 18 °C. Essayez de ne pas utiliser votre climatiseur en mode refroidissement lorsque la tempête extérieure est inférieure à 18 °C.

Exigences de positionnement

• Le tuyau d'échévement flexible permet le positionnement du climatiseur à une distance comprise entre 60 et 163cm (23 12 et 64^ ) d'une fenêtre ou d'une porte.
• Les climatiseurs mobiles sont conçus en tant que dispositifs de rafraîchissement d'appoint, à installer dans des zones spécifiques d'une pièce.
• Pour garantir une bonne ventilation, conservez une distance d'au moins 60 cm ( 23 12'' ) entre la sortie d'air et le mur ou les autres obstacles.
• N'obstruez pas la sortie de l'air.
• Laissez un accès pratique à la prise reliée à la terre.

Exigences électriques

• Le climatiseur mobile doit être branché sur une prise de courant de 220-240 V / 50 Hz reliée à la terre et protégée par fusible de 20 A. L'utilisation d'un fusible temporisé ou d'un coupe-circuit temporisé est conseillée.
• Tout le câblage doit être conforme aux réglementations électriques locales et nationales et doit être installé par un electricien qualifié. Pour toute question, veuillez contacter un electricien qualifié.

Utilisation de votre cordon d'alimentation :

Branchez le cordon d'alimentation dans une prise reliée à la terre.

• Tout cordon d'alimentation endommagé doit être remplacé par un cordon d'alimentation neuf (qu'il est possible d'obtenir auprès du fabricant) et ne doit pas être réparé.

Déballage du climatiseur

Retrait des matériaux d'emballage

• Retirez les matériaux d'emballage et mettez-les au rebut/recyclez-les. Éliminez tout résidu de ruban adhésif et de colle des surfaces avant de mettre le climatiseur en marche. Déposez un peu de détergent vaisselle sur l'adhésif et frottez du bout des doigts. Passez une éponge imbibée d'eau chaude, puis essuyez.
• N'utilisez pas d'instruments acérés, d'alcool dénaturé, de liquides inflammables ou de nettoyants abrasifs pour retirer le ruban adhésif ou la colle. Vous risqueriez d'endommager la surface de votre climatisationur.

Installation du climatiseur mobile

Installation du tuyau d'évacuation et de l'adaptateur

1. Faites rouler le climatiseur jusqu'à l'emplacement souhaité. Reportez-vous à la section « Exigences relatives à l'emplacement ».
2. Insérez l'adaptateur de tuyau dans l'orifice situé à l'arrête du climatiseur.
3. Faites-le glisser vers le bas pour bloquer le tuyau en position.
4. Ouvre la fenêtre, appliquez l'embout d'évacuation à la fenêtre en l'orientant vers le bas de façon à bloquer le tuyau.

A. Admission d'air de l'évaporateur B. Adaptateur pour tuyau C. Tuyau d'évacuation D. Adaptateur d'évacuation fenêtre

1. Déployez le tuyau d'évacuation et fermez la fenêtre autant que possible afin de bloquer l'embout d'évacuation, comme illustré ci-après.

INTÉRIEUR

Fenêtre à ouverture traditionnelle

INTÉRIEUR

Fenêtre à coulissant vertical

INTÉRIEUR

Fenêtre à coulissant horizontal

Avant de contacter le centre de service après-vente :

1. Essayez de résoudre le problème par vous-même en utilisant les descriptions de la section «Dépannage». 2. Arrêtez l'appareil et redémarrez-le pour vérifier si le problème subsiste.

Veuillez fournir :

• Une brève description de la panne;
• Le modèle exact du climatiseur;
• Le numéro de service (il s'agit du numéro qui se trouve après le mot « Service » sur la plaque signalétique), situé à l'arrière de l'appareil. Le numéro de service se trouve également dans le livre de garantie;
• Voiture adressée complète;
• Voiture numéro de téléphone.

Si la réparation doit être effectuée, veuillez contacter le centre de service après-vente (l'utilisation de pièces de rechange originales et la réparation correcte sont garanties).

Vous devrez présenter l'original de la facture d'achat.

Le non-respect de ces instructions peut compromettre la sécurité et la qualité de votre produit.

0000 000 0000
