MODE D'EMPLOI NeOvo EcoNox EFU 29 FF DE DIETRICH

Notice d'utilisation

Chaudière fioul

NeOvo EcoNox

EFU 22 FF

EFU 29 FF

Merci d'avoir fait l'acquisition de cet appareil.

Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conserver ce document dans un endroit sûr afin de pouvoir y référer ultérieurement.

Pour garantir un fonctionnement sûr et efficace, nous vous recommandons de procéder régulièrement aux opérations d'entretien nécessaires. Notre service après-vente et notre équipe de service peuvent vous apporter leur aide dans ces opérations.

Nous espérons que vous profiterez de votre produit sans problème pendant de longues années.

1 Consignes de sécurité 5

1.1 Consignes générales de sécurité 5 1.2 Recommandations 6 1.3 Responsibilities 7

1.3.1 Responsabilité du fabricant 7 1.3.2 Responsabilité de l'installateur 7 1.3.3 Responsabilité de l'utilisateur 7

2 À propos de cette notice 8

2.1 Généralités 8 2.2 Symboles utilisés 8

2.2.1 Symboles utilisés dans la notice 8 2.2.2 Symboles utilisés sur l'appareil 8

3 Caractéristiques techniques 9

3.1 Homologations 9

3.1.1 Certifications 9 3.1.2 Directives 9 3.1.3 Catégories de fioul 9

4 Description du produit 12

4.1 Description générale 12 4.2 Principaux composants 12

4.2.1 Chaudière 12 4.2.2 Brûleur 12

4.3 Description du tableau de commande B-Control 13

4.3.1 Description des touches 13 4.3.2 Description de l'afficheur 13

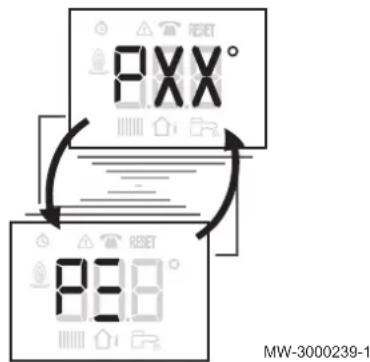

4.4 Description du tableau de commande IniControl 2 14

4.4.1 Description des touches 14 4.4.2 Description de l'afficheur 14

5 Utilisation avec le tableau de commande b-control 16

5.1 Utilisation du tableau de commande 16 5.1.1 Accéder aux menus 16

5.2 Démarrage 16 5.3 Arrêt 17

5.3.1 Arrêter le chauffage 17 5.3.2 Arrêter la production d'eau chaude sanitaire 17 5.3.3 Arrêter l'installation 17

6 Utilisation avec le tableau de commande inicontrol 2 19

6.1 Utilisation du tableau de commande 19

6.1.1 Navigation dans les menus 19 6.1.2 Accéder au menu Utilisateur 20

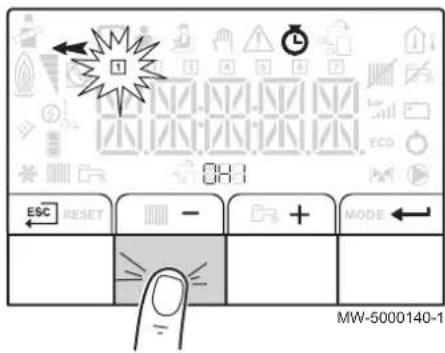

6.1.3 Accéder aux sous-menus Compteurs / Programmation Horaire / Horloge 21

6.2 Démarrage 21 6.3 Arrêt 22

6.3.1 Arrêter le chauffage 22 6.3.2 Arrêter la production d'eau chaude sanitaire 23 6.3.3 Arrêter l'installation 23

7 Réglages du tableau de commande b-control 25

7.1 Liste des paramètres 25 7.1.1 Menu Information 25 7.2 Réglages des paramètres 25 7.2.1 Régler la température d'eau de chauffage 25 7.2.2 Modifier la consigne de température de l'eau chaude sanitaire 26

8 Réglages du tableau de commande IniControl 2 27

8.1 Liste des paramètres 27

8.1.1 Liste des Menus 27 8.1.2 Menu Information 27 8.1.3 Menu Utilisateur 27 8.1.4 Menus COMPTEURS/PROG HORAIRE/HORLOGE 28 8.1.5 Paramètres de la carte électronique du kit platine ^+ sonde pour circuit avec vanne mélangeuse. 30

8.2 Réglages des paramètres 30

8.2.1 Modifier les paramètres Utilisateur 30 8.2.2 Régler le chauffage 31 8.2.3 Régler la température de l'eau chaude sanitaire 32 8.2.4 Activer le Forcage Manuel 32 8.2.5 Réglement de la programmation horaire 33

9 Entretien 36

9.1 Généralités 36 9.2 Instructions d'entretien 36

9.2.1 Contrôler la pression hydraulique 36 9.2.2 Rajouter de l'eau dans l'installation 36 9.2.3 Instructions pour le ramoneur 37

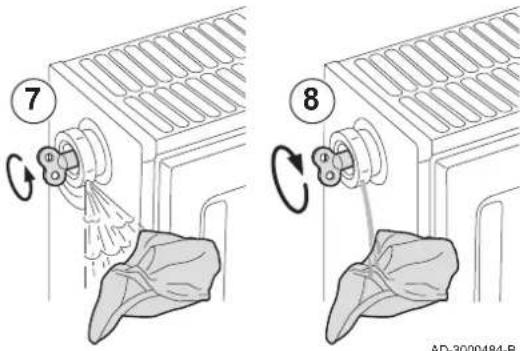

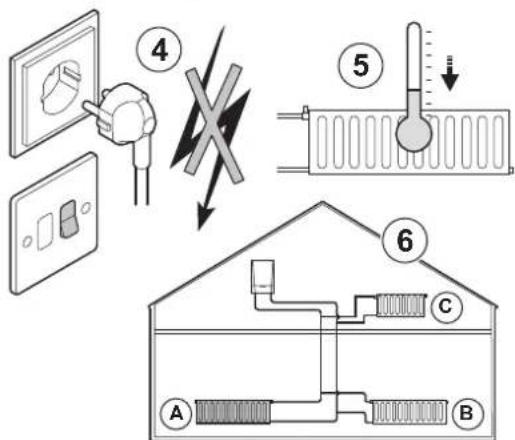

9.3 Purge de l'installation 37 9.4 Vidange de l'installation 38

10 En cas de dérangement 39

10.1 Messages d'erreur B-Control 39

10.1.1 Blocage 39 10.1.2 Affichage des codes d'erreurs 39 10.1.3 Verrouillage 39 10.1.4 Affichage des codes de défauts 39

10.2 Messages d'erreur IniControl 2 40

10.2.1 Messages d'erreurs 40 10.2.2 Accéder au menu des Dérangements 40 10.2.3 Historique des erreurs 41

11 Mise hors service 42

11.1 Procédure de mise hors service 42 11.2 Procédure de remise en service 42

12 Mise au rebut 43

12.1 Mise au rebut et recyclage 43

13 Économies d'énergie 44

14 Garantee 45

14.1 Généralités 45 14.2 Conditions de garantie 45

15 Annexes 46

15.1 Fiche produit 46 15.2 Fiche de produit 47

Danger

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, si elles sont correctement surveillées ou si elles ont été instruites concernant l'utilisation de l'appareil en toute sécurité et si les risques encourus ont été compris. Ne laisser que les enfants jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectués par des enfants sans surveillance.

Avertissement

Seul un professionnel qualifié est autorisé à intervenir sur la chaudière et l'installation de chauffage.

Danger d'électrocution

Un moyen de déconnexion doit être prévu dans les canalisations fixes conformément aux règles d'installation.

Danger

En cas d'émanations de fumées :

1. Eteindre l'appareil.
2. Ouvrir les fenêtres.
3. Evacuer les lieux.
4. Contacter le professionnel qualifié.

Avertissement

Ne pas toucher aux conduits de fumée. Suivant les réglages de la chaudière, la température des conduits de fumée peut dépasser 60°C.

Avertissement

Ne pas entrer en contact prolongé avec les radiateurs. Suivant les réglages de la chaudière, la température des radiateurs peut dépasser 60°C.

Avertissement

Prendre des précautions avec l'eau chaude sanitaire. Suivant les réglages de la chaudière, la température de l'eau chaude sanitaire peut dépasser 65°C.

Danger d'électrocution

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Attention

Ne pas négliger l'entretien de la chaudière. Contacter un professionnel qualifié ou souscrire un contrat d'entretien pour l'entretien annuel de la chaudière.

Attention

Utiliser uniquement des pièces de rechange d'origine.

Attention

L'installation doit répondre en tout point aux règles (DTU, EN et autres, etc.) qui régissent les travaux et interventions dans les maisons individuelles, collectives ou autres constructions.

Remarque

Laisser la chaudière accessible à tout moment.

Attention

Installer la chaudière dans un local à l'abri du gel.

Attention

L'appareil doit être commuté sur le mode Ete ou Antigel plutôt que coupé afin d'assurer les fonctions suivantes :

• Éviter le blocage des pompes. Protection antigel.

Remarque

Vérifier régulièrement la présence d'eau et la mise sous pression dans l'installation de chauffage.

Remarque

Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les appareils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l'appareil. Remplacer immédiatement les autocollants d'instruction et de mises en garde abimés ou illisibles.

Remarque

Ne retirer l'habillage que pour les opérations d'entretien et de dépannage. Remettre l'habillage en place après les opérations d'entretien et de dépannage.

Remarque

Isoler les tuyauteries pour réduire au maximum les déperditions thermiques.

Attention

Si le logement est inhabité pendant une longue période et s'il y a un risque de gel, vidanger la chaudière et l'installation de chauffage.

1.3.1 Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences des différentes directives applicables. Ils sont de ce fait livrés avec le marquage CE et tous les documents nécessaires. Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit de modifier les caractéristiques indiquées dans ce document.

Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants :

• Non-respect des instructions d'installation de l'appareil.
• Non-respect des instructions d'utilisation de l'appareil.
• Défaut ou insuffisance d'entretien de l'appareil.

1.3.2 Responsabilité de l'installateur

L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installateur est tenu de respecter les instructions suivantes :

• Lire et respecter les instructions données dans les notices fournies avec l'appareil.
• Installer l'appareil conformément à la législation et aux normes actuelles en vigueur.
• Effectuer la première mise en service et toutes les vérifications nécessaires.
• Expliquer l'installation à l'utilisateur.
• Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil.
• Remettre toutes les notices à l'utilisateur.

1.3.3 Responsabilité de l'utilisateur

Pour garantir le fonctionnement optimal de l'installation, vous devez respecter les consignes suivantes:

• Lire et respecter les instructions données dans les notices fournies avec l'appareil.
• Faire appel à un professionnel qualifié pour réaliser l'installation et effectuer la première mise en service.
• Se faire expliquer l'installation par l'installateur.
• Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié.
• Conserver les notices en bon état et à proximité de l'appareil.

2.1 Généralités

Cette notice est destinée à l'utilisateur d'une chaudière EFU FF.

Remarque

La notice d'utilisation et la notice d'installation et d'entretien sont également disponibles sur notre site internet.

2.2.1 Symboles utilisés dans la notice

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.

Danger

Risque de situations dangereuses pouvant entraîner des blessures corporelles graves.

Danger d'électrocution

Risque d'électrocution.

Avertissement

Risque de situations dangereuses pouvant entraîner des blessures corporelles légères.

Attention

Risque de dégâts matériels.

Remarque

Attention, informations importantes.

Voir

Référence à d'autres notices ou à d'autres pages de cette notice.

1\~

Fig. 1 Symboles utilisés sur l'appareil

MW-1000123-2

2.2.2 Symboles utilisés sur l'appareil

1 Courant alternatif. 2 Terre de protection. 3 Avant l'installation et la mise en service de l'appareil, lire attentivement les notices livrées. 4 Éliminer les produits usagés dans une structure de récupération et de recyclage appropriée. 5 ATTENTION DANGER ÉLECTRIQUE, pièces sous tension. Déconnecter les alimentations du réseau électrique avant toute intervention. 6 Raccorder l'appareil à la terre de protection.

3.1 Homologations

Le présent produit est conforme aux exigences des directives européennes et normes suivantes :

• Directive Equipements sous pression 97/23/CE, article 3, paragraphe 3
• Directive Européenne Nouvelle Approche DI 98/70/CE 13/10/1998 : directive concernant la qualité de l'essence et des carburants diesel
• Directive de rendement 92/42/CE
• Directive de compatibilité électromagnétique 2004/108/CE Normes génériques : EN 61000-6-3, EN 61000-6-1

Norme visée : EN 55014

• Directive Basse Tension 2006/95/CE Norme générique : EN 60335-1 Norme visée : EN 60335-2-102 DIN 51603-1: Fioul 5 < S < 2000ppm
• EN 590 : GONR DIN 51603-6: Bio-fioul (10% EMAG) EN303-1-EN303-2-EN304 EN15035

Le présent produit est conforme aux exigences de la directive européenne 2009/125/CE, relative à l'écoconception des produits liés à l'énergie.

Outre les prescriptions et les directives légales, les directives complémentaires décrites dans cette notice doivent également être observées.

Pour toutes les prescriptions et directives visées dans la présente notice, il est convenu que tous les compléments ou les prescriptions ultérieures sont applicables au moment de l'installation.

3.1.3 Catégories de fioul

Tab. 2 Catégories de fioul

Type de fioul utilisable Viscosité maximale
Fioul standard	6 mm2/s à 20 °C
Fioul basse teneur en soufre	6 mm2/s à 20 °C
Bio-fioul B10Mélange de fioul à basse teneur en soufre (<50 mg/kg) additionné de 5,9 à 10,9 % (en volume) d'EMAG (1)	6 mm2/s à 20 °C
Bio-fioul B5 (ou Bio 5)Mélange de fioul à basse teneur en soufre (<50 mg/kg) additionné de 3 à 5,9 % (en vo-lume) d'EMAG (1)	6 mm2/s à 20 °C
(1) Produits péroliers liquides — Esters méthyliques d'accides gras utilisés comme combustible de chauffage

3.2 Données techniques

Tab. 3 Paramètres techniques applicables aux dispositifs de chauffage des locaux par chaudière

Nom du produit EFU 22 FF EFU 29 FF
Chaudière à condensation Non Non
Chaudière BASSE température(1)		Oui Oui
Chaudière de type B1 Non Non
Dispositif de chauffage des locaux par cogénération Non Dispositif de chauffage mixte Non Non
Puisance thermique nominale	Prated	kW 22 30
Production de chaleur utile à la puissance thermique nominale et en régime haute température(2)	\( P_4 \)	kW 22,4 29,8
Production de chaleur utile à 30 % de la puissance thermique nominale et en régime basse température(1)	\( P_1 \)	kW 7,0 9,3
Efficacité énergétique saisonnèire pour le chauffage des locaux	\( η_s \)	%	86 86
Efficacité utile à la puissance thermique nominale et en régime haute température(2)	\( η_4 \)	%	87,5 87,3
Efficacité utile à 30 % de la puissance thermique nomi-nale et en régime basse température(1)	\( η_1 \)	%	91,2 90,6
Consommation d'électricité auxiliaire
Pleine charge	elmax	kW 0,143	0,144
Charge partielle	elmin	kW 0,050	0,050
Mode veille	\( P_{SB} \)	kW 0,004	0,004
Autres caractéristiques
Pertes thermiques en régime stabilisé	\( P_{stby} \)	kW 0,083	0,095
Consommation d'électricité du brûleur d'allumage	\( P_{ign} \)	kW --	--
Consommation annuelle d'énergie	\( Q_{HE} \)	GJ	74 100
Niveau de puissance acoustique, à l'intérieur	\( L_{WA} \)	dB	53 53
Émissions d'oxydes d'azote	\( NO_x \)	mg/kWh	106	106
(1) Par BASSE température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières BASSE température et de 50 °C pour les autres dispositifs de chauffage.(2) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage.

Voir

La quatrième de couverture pour les coordonnées de contact.

Tab.4 Généralités

	Unité	EFU 22 FF	EFU 29 FF
Puisance utile Pn - à 80/60 °CModeCHAUFFAGE	kW	22,4	29,8
Puisance enfournée Qn - HiMode CHAUFFAGE	kW	24	32
Rendement Hi - 100% Pn - Température moyenne 70 °CMode CHAUFFAGE à pleine charge	%	93,3	93,1
Rendement Hi - 30% Pn - Température moyenne 40 °CMode CHAUFFAGE à charge partielle	%	97,3	96,6
Débit nominal d'eau à Pn et ΔT = 20K	m3/h	0,964	1,282
Pertes à l'arrêt Pstby à Δt = 30K	W	83	95
Unité EFU 22 FF EFU 29 FF
Pertes par les parois à Δt = 30K % 88 88

Tab.5 Caractéristiques hydrauliques

Unité EFU 22 FF EFU 29 FF
Contenance en eau (hors vase d'expansion) litre 24,5 30
Pression minimale de service MPa (bar) 0,05 (0,5) 0,05 (0,5)
Pression maximale de service MPa (bar) 0,3 (3) 0,3 (3)
Température maximale de l'eau °C 90 90
Pertes de charge circuit hydraulique à Δt = 10K	mbar	19 34
Pertes de charge circuit hydraulique à Δt = 15K	mbar	9	15
Pertes de charge circuit hydraulique à Δt = 20K	mbar	5	9

Tab.6 Données relatives aux produits de combustion

	Unité EFU 22	FF EFU 29 FF
Emission de NOx suivant EN267	mg/kWh	classe 3	classe 3
Débit massique des fumées Pn 40/30° C	kg/h	36 48
Volume circuit fumées	litre 41 51
Température des fumées Pn 80/60° C	°C <160	<160
Dépression nécessaire à la buse	Pa	5	5
Nombre d' éléments en fonte	Pièce	4	5
Nombre d'accéléateurs de convection	Pièce	2	2

Tab.7 Caractéristiques électriques

	Unité	EFU 22 FF	EFU 29 FF
Tension d'alimentation	VAC	230 230
Indice de protection électrique	IP 21	21
Puisance maximum absorbée - Elmax	W 143 144
Puisance minimum absorbée - Elmin	W 50	50
Puisance absorbée - Stand-by - Psb	W 4	4

Tab.8 Autres caractéristiques

Unité EFU 22 FF EFU 29 FF
Température de service maximum	°C 90 90
Plage de réglage de la température eau de chauffage	°C	30 - 90	30 - 90
Plage de réglage de la température eau chaude sanitaire	°C	40 - 65	40 - 65
Thermostat de sécurité	°C 110	110
Poids à vide	kg	171	196

Tab.9 Caractéristiques du brûleur

Unité EFU 22 FF EFU 29 FF
Type de brûleur		RDB 2.2	RDB 2.2
Débit fioul	kg/h	2,02 2,69

4.1 Description générale

Les chaudières fioul au sol de la gamme EFU FF ont les caractéristiques suivantes :

• Chauffage seul avec possibilité de production d'eau chaude sanitaire par association d'un préparateur d'eau chaude sanitaire
• Chauffage à haut rendement
• Faibles émissions de pollutants Corps de chauffe en fonte
• Brûleur fioul prémonté et prênéglé Tableau de commande électronique Evacuation des fumées par un raccordement de type ventouse

4.2.1 Chaudière

Fig. 2 Principaux composants

1 Tableau de commande 2 Interrupteur marche/arrêt 3 Corps de chauffe 4 Brûleur 5 Emplacement de la carte électronique du tableau de commande

6 Buse de fumées 7 Bouton de réarmement manuel du thermostat de sécurité 8 Accès au bouton de réarmement manuel du brûleur

4.2.2 Brûleur

Fig. 3 Principaux composants

1 Tube de flamme

2 Coffret de commande et de contrôle

3 Bouton de réarmement avec indication de blocage

4 Prise de pression d'air à la tête de combustion

5 Entrée d'air

7 Vis de réglage du volet d'air

8 Vis de réglage de tête de combustion

9 Condensateur de démarrage moteur

10 Moteurs

11 Raccordement du tuyau de retour fioul 12 Raccordement du tuyau d'arrivée fioul 13 Raccord manomètre 14 Pompe fioul 15 Vis de réglage de pression de pompe 16 Électrovanne

4.3.1 Description des touches

Fig. 4 Touches du tableau de commande Bouton de réglage des températures de chauffage Touche d'accès aux niveaux : Information, Installateur ou Ramoneur RESET Touche de Régime manuel Bouton de réglage des températures d'eau chaude sanitaire

4.3.2 Description de l'afficheur

Fig. 5 Afficheur

Comptage Horaire Dérangements Maintenance RESET Réinitialisation nécessaire État du brûleur Mode de chauffage Sonde de température extérieure Mode eau chaude sanitaire

4.4.1 Description des touches

Fig. 6 Touches du tableau de commande

1 Touche ECHAP (ESCI) ou RESET

4 Touche modulation ()

2 Touche des températures chauffage

3 Touche des températures d'eau chaude sanitaire

ou+

Fig.7 Touches de fonction

Fig. 8 Fonctionnement du brûleur MW-1000085-2

Fonctions des touches

FSC Retour au niveau precedent sans enregistrement des modifications effectuees

RESET Remarquable manual

Accès aux paramètres de chauffage

Diminution de la valeur

Accès aux paramètres d'eau chaude sanitaire.

• Augmentation de la valeur

MODE Affichage du MODE

Accès au menu sélectionné ou validation de la modification de valeur

Fonctionnement du brûleur

Brûleur à l'arrêt

Brûleur en fonctionnement

Fig.9 Modes de fonctionnement

Fig.10 Affichages des menus

Fig.11 Sonde de températures

Fig.12 Autres informations

Modes de fonctionnement

Symbole fixe : fonction chauffage activée Symbole clignotant : production de chauffage en cours Symbole fixe : fonction eau chaude sanitaire activée Symbole clignotant : production d'eau chaude sanitaire en cours Fonction chauffage désactivée Fonction eau chaude sanitaire désactivée

Affichage des menus

Menu Information: affichage des valeurs mesurées et des états de l'appareil Menu Utilisateur: accès aux paramètres de réglage du niveau Utilisateur Menu Installateur: accès aux paramètres de réglage du niveau Installateur Menu Forçage Manuel : l'appareil fonctionne avec la consigne affichée, les pompes fonctionnent et les vannes 3 voies ne sont pas commandées Menu des Dérangements : l'appareil est en dérangement. L'information est signalée par un code d'erreur et un afficheur clignotant - Menu Compteurs - Menu Programmation horaire - Menu Horloge 1 Programmation horaire du lundi 2 Programmation horaire du mardi 3 Programmation horaire du mercredi 4 Programmation horaire du jeudi 5 Programmation horaire du vendredi 6 Programmation horaire du samedi 7 Programmation horaire du dimanche

Sondes de température

Sonde de température d'ambiance raccordée Symbole fixe : mode HIVER (sonde de température extérieure raccordée) Symbole clignotant : mode ETE (sonde de température extérieure raccordée)

Autres informations

Menu Ramoneur : forçage du fonctionnement en mode charge haute Accès aux informations des cartes électroniques supplémentaires raccordées

Nom de la carte électronique dont les paramètres s'affichent

Vanne 3 voies raccordée Pompe en marche

5.1 Utilisation du tableau de commande

Fig.13 Appui sur la touche

Fig.14 Accès au menu Information

Fig.15 Accès au menu Ramoneur

5.1.1 Accéder aux menus

1. La touche permet d'accéder aux différents menus et de faire la définition des informations dans le menu Information.
2. Pour accéder au menu Information, appuyer une fois sur la touche

Remarque 5 minutes:

1 5 minutes après la dernière pression sur la touche d'afficheur returne à l'affichage principal, une fois le du cycle de purgege terminé.

1. Pour accéder au menu Ramoneur, appuyer pendant 2 secondes sur la touche

Remarque 30 minutes

Pour de plus amples informations, voir Menu Information, page 25

1. Vérifier que l'installation et la chaudière sont bien remplies d'eau.
2. Vérifier que la cuve de stockage est bien remplie de combustible.
3. Vérifier la pression d'eau dans l'installation de chauffage. La pression hydraulique conseillée est de 0,15 MPa (1,5 bar).
4. Ouvrir la vanne d'arrivée fioul.
5. Mettre la chaudière sous tension.
6. Un cycle de purge s'effectue automatiquement.
7. L'afficheur indique l'état de fonctionnement de la chaudière, la température départ chauffage et les codes erreurs eventuels.

5.3 Arrêt

Fig.16 Arrêt du chauffage

Fig.17 Arrêt de la production d'eau chaude sanitaire

5.3.1 Arrêter le chauffage

1. Tourner le bouton de réglage à gauche jusqu'à ce que l'offe.

Remarque

La protection antigel de l'installation est assurée.

5.3.2 Arrêter la production d'eau chaude sanitaire

1. Tourner le bouton de réglage légèrement à gauche jusqu'à ce que laffective.

Remarque

La protection antigel du préparateur d'eau chaude sanitaire est assurée.

Le cycle de purge ne se lance pas lorsque la production d'eau chaude sanitaire est à l'arrêt.

5.3.3 Arrêter l'installation

Si le système de chauffage central n'est pas utilisé pendant une longue période, il est recommandé de mettre la chaudière hors tension.

1. Placer l'interrupteur Marche / Arrêt sur position Arrêt.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée de fioul.
4. Faire ramoner soigneusement la chaudière et la cheminée.
5. Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
6. Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse de fumées avec un tampon.
7. Garder le local à l'abri du gel.

Si l'installation de chauffage central n'est pas utilisée et s'il existe un risque de gel, il est recommandé d'activer la fonction de protection antigel de la chaudière.

Attention

La fonction de protection antigel ne fonctionne pas si la chaudière a été mise hors service.

Attention

Le système de protection intégrée protège uniquement la chaudière, pas l'installation de chauffage.

Attention

Si le logement est inhabité pendant une longue période et s'il y a un risque de gel, vidanger la chaudière et l'installation de chauffage.

1. Placer la chaudière en mode protection antigel. La mise en veille sera désactivée. La chaudière ne se mettra alors en route que pour se protéger contre le gel.

Remarque

Pour empêcher les radiateurs et l'installation de geler dans les zones où ce risque existe (p. ex. dans un garage ou un local technique), il est recommandé de raccorder une sonde extérieure à la chaudière.

Si la température de l'eau de chauffage dans la chaudière baisse trop, le dispositif de protection intégré se met en marche. Ce dispositif fonctionne comme suit :

• La température de l'eau est inférieure à 7°C, la pompe de circulation se met en marche
• La température de l'eau est inférieure à 4°C, la chaudière se met en marche
• La température de l'eau est supérieure à 10°C, la chaudière se met à l'arrêt et la pompe de circulation continue à fonctionner pendant un court moment.

6.1 Utilisation du tableau de commande

Fig.18 Accès aux menus

Fig.19 Choix du menu

Fig.20 Choix du menu

Remarque

Un premier appui permet d'allumer le rétro-éclairage de l'écran. Le nom de la carteélectronique s'affiche : vérifier qu'il s'agit bien de la carteélectronique sur laquelle le réglage doit être effectué.

1. Pour accéder au niveau des menus, appuyer simultanément sur les 2 touches de droite.
2. Pour revenir à l'affichage principal, appuyer sur la touche

3 Remarque

La touche permet de se déplacer vers la droite.

Remarque

La touche permet de se déplacer vers la gauche.

Pour désirer le menu souhaité, appuyer sur les touches du quadr.ce que l'iconde du menu souhaité clignote.

i	Menu Information
	Menu Utilisateur
	Menu Installateur
	Forcer le mode Manuel
	Menu des Dérangements
	Sous-menu Compteurs Sous-menue Programmation Horaire Sous-menue Horloge
	L'icône s'affiche uniquement si une carte électronique optionnelle est présente

Fig.21 Validation du menu ou du paramètre Fig.22 Modification d'une valeur

Fig.23 Validation d'une nouvelle valeur

Fig.24 Retour à l'affichage principal

1. Pour valider la sélection du menu, du sous-menu ou du paramètre souhaité, appuyer sur la touche

Si aucune touche n'est actionnée pendant 3 minutes, l'appareil revient au mode de fonctionnement normal. L'affichage disparaît au bout de quelques secondes d'inaction.

1. Pour modifier la valeur d'un paramètre, appuyer sur les touches + ou jusqu'à ce que la valeur souhaitation s'affiche.
2. Pour valider une nouvelle valeur de paramètre, appuyer sur la touche
3. Pour revenir à l'affichage principal, appuyer sur la touche

Pour de plus amples informations, voir Liste des Menu, page 27 Menu Information, page 27 Menu Utilisateur, page 27

6.1.2 Accéder au menu utilisateur

Les informations et réglages du menu Utilisateur sont accessibles à tout le monde.

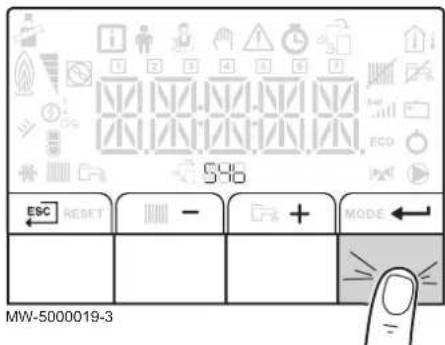

Remarque Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

Fig. 25 Accès au menu Utilisateur MW-5000008-1

Fig. 26 Affichage des paramètres du menu Utilisateur MW-5000040-3

Fig. 27 Accès aux sous-menus Compteurs / Programmation Horaire / Horloge MW-5000044-2

Fig. 28 Affichage des paramètres du sous-menu Compteurs MW-5000045-2

6.2 Démarrage

1. Accéder aux menus en appuyant simultanément sur les 2 touches de droite.
2. Sélectionner le menu Utilisateur en appuyant sur les touches — jusqu'à ce que l'icône clignote.
3. Appuyer sur tout pour acceder au menu Utilisateur.

Remarque

Le menu Utilisateur n'est accessible que si l'icône clignote.

1. Appuyer sur les touches du jusqu'à ce que le paramètre souhaité s'affiche. Les paramètres accessibles à l'utilisateur s'affichent.
2. Revenir à l'affichage principal en appuyant sur la touche

Remarque

Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux menus en appuyant simultanément sur les 2 touches de droite.
2. Sélectionner le menu en appuyant sur les touches du jusqu'à ce que l'icône alignote. Valider la sélection en appuyant sur la touche

Remarque

Les sous-menus Compteurs / Programmation Horaire / Horologe ne sont accessibles que lorsque l'icône signote.

1. Sélectionner le menu en appuyant sur les touches du jusqu'à ce que le sous-menu souhaité s'affiche. Valider la sélection en appuyant sur la touche ←
2. Revenir à l'affichage principal en appuyant sur la touche

Navigation dans les menus, page 19 Sous-menu COMPTEURS, page 29

1. Vérifier que l'installation et la chaudière sont bien remplies d'eau.
2. Vérifier que la cuve de stockage est bien remplie de combustible.
3. Vérifier la pression d'eau dans l'installation de chauffage. La pression hydraulique conseillée est de 0,15 MPa (1,5 bar).
4. Ouvrir la vanne d'arrivée fioul.
5. Mettre la chaudière sous tension.
6. Un cycle de purge s'effectue automatiquement.
7. L'afficheur indique l'état de fonctionnement de la chaudière, la température départ chauffage et les codes erreurs éventuels.

6.3.1 Arrêter le chauffage

Fig. 29 Sélection du mode arrêt

Remarque

Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Sélectionner le mode arrêt en appuyant 2 fois sur la touche MODE

Fig. 30 Validation du mode chauffage

1. Sélectionner le mode chauffage en appuyant sur la touche Valider

Fig. 31 Validation de l'arrêt du chauffage

1. Sélectionner l'arrêt du chauffage en appuyant sur la touche Valider. L'écran affiche OFF.

Remarque

En appuyant sur la touche, l'appareil redémarrera (affichage ON)

• La protection antigel est assurée.
• Le chauffage est à l'arrêt.
• Revenir à l'affichage principal en appuyant sur la touche

Remarque

L'affichage disparaît au bout de quelques secondes d'inaction.

Pour de plus amples informations, voir Navigation dans les menus, page 19

6.3.2 Arrêter la production d'eau chaude sanitaire

Remarque : Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Sélectionner le mode arrêt en appuyant 2 fois sur la touche MODE

Fig.32 Sélection du mode arrêt

Fig.33 Validation du mode production d'eau chaude sanitaire

Fig.34 Arrêt de la production d'eau chaude sanitaire

1. Valider en appuyant sur la touche. ←
2. Sélectionner l'arrêt de la production d'eau chaude sanitaire en appuyant sur la touche -Valider en appuyant sur la touche

Remarque : En appuyant sur la touche , l'appareil redémarre (affichage ON). La protection antigel est assurée. La production d'eau chaude sanitaire est à l'arrêt.

1. Revenir à l'affichage principal en appuyant sur la touche

Remarque : L'affichage disparaît au bout de quelques secondes d'inaction.

Pour de plus amples informations, voir Navigation dans les menus, page 19

6.3.3 Arrêter l'installation

Si le système de chauffage central n'est pas utilisé pendant une longue période, il est recommandé de mettre la chaudière hors tension.

1. Placer l'interrupteur Marche / Arrêt sur position Arrêt.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée de fioul.
4. Faire ramoner soigneusement la chaudière et la cheminée.
5. Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
6. Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse de fumées avec un tampon.
7. Garder le local à l'abri du gel.

6.4 Protection antigel

Si l'installation de chauffage central n'est pas utilisée et s'il existe un risque de gel, il est recommandé d'activer la fonction de protection antigel de la chaudière.

Attention

La fonction de protection antigel ne fonctionne pas si la chaudière a été mise hors service.

Attention

Le système de protection intégrée protège uniquement la chaudière, pas l'installation de chauffage.

Attention

Si le logement est inhabité pendant une longue période et s'il y a un risque de gel, vidanger la chaudière et l'installation de chauffage.

1. Placer la chaudière en mode protection antigel. La mise en veille sera désactivée.

La chaudière ne se mettra alors en route que pour se protéger contre le gel.

Remarque

Pour empêcher les radiateurs et l'installation de geler dans les zones où ce risque existe (p. ex. dans un garage ou un local technique), il est recommandé de raccorder une sonde extérieure à la chaudière.

Si la température de l'eau de chauffage dans la chaudière baisse trop, le dispositif de protection intégré se met en marche. Ce dispositif fonctionne comme suit :

• La température de l'eau est inférieure à 7°C, la pompe de circulation se met en marche
• La température de l'eau est inférieure à 4°C, la chaudière se met en marche
• La température de l'eau est supérieure à 10°C, la chaudière se met à l'arrêt et la pompe de circulation continue à fonctionner pendant un court moment.

7.1.1 Menu information

Tab. 10 Liste des informations

Informations Description
EXX	Etat
UXX	Sous-état
TÉMBRE X X °C Température de l'eau de chauffage (°C) • Le symbole √ALLignote
EAX °C Température de l'eau chaude sanitaire (°C) • Le symbole √ALLignote • Si pas de sonde eau chaude sanitaire raccordée : affichage — — —
TÉX °C Température extérieure (°C) • Le symbole √ALLignote.
XX	Etat du brûleur
GIRL000	Compteur d'énergie du circuit eau de chauffage • Le symbole √ALLignote. • La valeur affichée clignote.
GIRL000	Compteur d'énergie du circuit eau chaude sanitaire • Le symbole √ALLignote. • La valeur affichée clignote.
GIRL000	Information non disponible sur la chaudière

7.2 Réglages des paramètres

Fig. 35 Réglage du chauffage MW-3000243-1

7.2.1 Régler la température d'eau de chauffage

1. Tourner le bouton de réglage

Remarque

Si la consigne de température d'eau de chauffage est inférieure à 16°C, sans sonde de température extérieure, le chauffage se coupe automatiquement.

Le chauffage ne se relance que pour garantir la protection antigel si la sonde de température extérieure indique une valeur inférieure à 3°C.

Remarque

Ce réglage est possible quel que soit l'affichage.

• Régler la consigne de température d'eau de chauffage, si aucune sonde de température n'est raccordée.
• Régler la température d'ambiance souhaitée, si une sonde de température extérieure est raccordée.

Fig. 36 Retour à l'affichage principal MW-3000244-1

1. Revenir à l'affichage principal en appuyant sur la touche pendant deux secondes.

Remarque

Après 5 secondes sans action sur le tableau de commande, l'afficheur retourne à l'affichage principal.

7.2.2 Modifier la consigne de température de l'eau chaude sanitaire

Une température d'eau chaude sanitaire plus basse peut suffire pour répondre aux besoins de l'installation. Il est possible de diminuer la température de l'eau chaude sanitaire et de faire des économies d'énergie.

Remarque

Ce réglage est disponible si une sonde préparateur d'eau chaude sanitaire est raccordée.

1. Régler la consigne de température d'eau chaude sanitaire en tournant le bouton de réglage

Remarque

Ce réglage est possible quel que soit l'affichage.

Fig. 37 Réglement de la consigne de température d'eau chaude sanitaire MW-3000246-1

Fig. 38 Retour à l'affichage principal MW-3000245-1

1. Revenir à l'affichage principal en appuyant sur la touche pendant deux secondes.

Remarque

Après 5 secondes sans action sur le tableau de commande, l'afficheur retourne à l'affichage principal.

8.1 Listes des paramètres

8.1.1 Liste des Menus

i	Menu Information
	Menu Utilisateur
	Menu Installateur
	Menu Forçage Manuel
	Menu des Dérangements
	Sous-menu Compteurs Sous-menu Programmation Horaire Sous-menur Horloge

8.1.2 Menu information

Certains paramètres s'affichent :

• selon certaines configurations du système,
• selon les options, circuits ou sondes effectivement raccordés.

Tab.11 Liste des paramètres

Paramètres Description Unité
AM010 Vitesse de rotation de la pompe %
AM012 Etat
AM014 Sous-Etat
AM016 Température de départ de la chaudière °C
AM018 Température de retour de la chaudière °C
DM001 Température du préparateur d'eau chaude sanitaire °C
AM027 Température extérieure °C
PM002 Consigne de température de chauffage °C
AM101 Consigne calculée de la chaudière
AM019 Pression hydraulique bar
AM051 Puisance relative fournie %
AM091 Mode saisson :	• 0 : ETE • 1 : HIVER
CM030 Température d'ambiance mesurée °C
CM190 Consigne de température	°C

8.1.3 Menu utilisateur

Certains paramètres s'affichent :

• selon certaines configurations du système,
• selon les options, circuits ou sondes effectivement raccordés.

Tab.12 Liste des paramètres

Paramètres Description		Réglage d'usine	Réglage client
AP016		Fonctionnement du chauffage central : • 0 = OFF • 1 = ON	1
Paramètres Description Réglage d'usine Réglage client
AP017 Fonctionnement du préparateur d'eau chaude sanitaire :		1
AP073 Consigne basculément ETE / HIVER :		22 °C
AP074 Dérogation ETE :		1
CP010 Consigne de départ de la température d'eau de chauffage pour la zone chauffée si aucune sonde de température extérieure n'est raccordée Régable de 7 à 90 °C		75 °C
CP040 Durée de post-fonctionnement de la pompe du générateur Régable de 0 à 20 minutes		3 minutes
CP071 Consigne de température d'ambiance en mode réduit Régable de 5 à 30 °C		16 °C
CP072 Consigne de température d'ambiance en mode comfort Régable de 5 à 30 °C		20 °C
CP073 Non disponible dans cette version
CP074 Non disponible dans cette version
CP075 Non disponible dans cette version
CP076 Non disponible dans cette version
CP320 Mode de fonctionnement du circuit :		0
CP570 Non disponible dans cette version 0
DP020 Durée de post-circulation de la pompe après la production d'eau chaude sanitaire		3 minutes
DP060 Nombre de programme horsaire sélectionnés pour le mode production eau chaude sanitaire Régable de 0 à 2		0
DP070 Consigne de température d'eau chaude sanitaire en mode comfort Régable de 40 à 65 °C		55 °C
DP080 Consigne de température d'eau chaude sanitaire en mode réduit Régable de 10 à 60 °C		10 °C
DP200 Mode production d'eau chaude sanitaire :		0
AP103 Réglage de la LANGUAGE
AP104 Réglage du CONTRASTRE
AP105 Choix de l'UNITE
AP106 Choix du mode de fonctionnement : ETE/HIVER

8.1.4 Menus compteurs / PROG horaire / horloge

Ce menu contient les sous-menus suivants :

COMPTEURS PROG HORAIRE : programmation horaire

• HORLOGE Sous-menu COMPTEURS

Tab. 13 Liste des paramètres

Paramètres Description Unité
DC002 Nombre de cycles	vanne d'inversion
DC003 Nombre d'heures	de fonctionnement de la vanne d'inversion heures
PC002 Nombre de démarrage brûleur
DC004 Nombre de démarrage brûleur en mode production d'eau chaude sanitaire
PC003 Nombre d'heures	de fonctionnement heures
DC005 Nombre d'heures	de fonctionnement en mode production d'eau chaude sanitariere	heures
PC004 Nombre de mises	en sécurité (E36)
AC026 Nombre d'heures	de fonctionnement de la pompé heures
AC027 Nombre de démarrage de la pompé
AC005 Consommation en	modeCHAUFFAGE kWh
AC006 Consommation en	mode production d'eau chaude sanitaire kWh
AC001 Nombre d'heures	de fonctionnement heures
AC002 Nombre d'heures	de fonctionnement du brûleur depuis la dernière maintenance heures
AC003 Nombre d'heures	de fonctionnement depuis la dernière maintenance heures
AC004 Nombre de démarrage brûleur depuis la dernière maintenance

Sous-menu PROG horaire

Tab. 14 Liste des paramètres

Paramètres Description RÉglage d'usine RÉglage client
1	Programmation horsire du lundi 06:00 - 22:00
2	Programmation horsire du mardi 06:00 - 22:00
3	Programmation horsire du mercredi	06:00 - 22:00
4	Programmation horsire du heute 06:00 - 22:00
5	Programmation horsire du vendredi	06:00 - 22:00
6	Programmation horsire du samedi	06:00 - 22:00
7	Programmation horsire du dimanche	06:00 - 22:00

Sous-menu horloge

Tab. 15 Liste des paramètres

Paramètres Description Réglage d'usine Réglage client
HEURES	Heure RÉgable de 0 à 23
MINUTES	Minute RÉgable de 0 à 59
DATE	Date RÉgable de 1 à 31
MOIS	Mois RÉgable de 1 à 12
ANNEE	Année RÉgable de 0000 à 2100

8.1.5 Paramètres de la carte électronique du kit platine + sonde pour circuit avec vanne mélangeuse

Certains paramètres s'affichent :

• selon certaines configurations du système,
• selon les options, circuits ou sondes effectivement raccordés.

Tab. 16 Liste des paramètres accessibles à l'utilisateur

Paramètres Description Réglage d'usine Réglage client
AP073 Consigne basculément ETE / HIVER :· régable de 15 à 30 °C· régle à 30,5 °C : fonction désactivée		22 °C
AP074 Dérogation ETE :· 0 = OFF· 1 = ON		0
CP010 Consigne de départ de la température d'eau de chauffage pour la zone chaufféeRégable de 7 à 100 °C		40 °C
CP040 Durée de post-fonctionnement de la pompe du générateurRégable de 0 à 20 minutes		4 minutes
CP071 Consigne de température d'ambiance en mode réduitRégable de 5 à 30 °C		16 °C
CP072 Consigne de température d'ambiance en mode comportRégable de 5 à 30 °C		20 °C
CP320 Mode de fonctionnement du circuit· 0 = programme horsaire· 1 = manuel· 2 = antigel		0
CP350 Non disponible sur cette version
CP360 Non disponible sur cette version
CP540 Consigne de température de l'eau de piscine· régable de 0 à 39 °C· régle sur 0 : fonctionnement hors-gel		20 °C
CP570 Non disponible sur cette version

Remarque

Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

Les paramètres du menu Utilisateur peuvent être modifiés par l'utilisateur pour répondre à ses exigences de comportement en matière de chauffage central et d'eau chaude sanitaire.

Attention

La modification des réglages d'usine est susceptible d'affecter le fonctionnement de l'appareil.

1. Accéder au menu Utilisateur.

Fig. 39 Affichage du menu Utilisateur

1. Sélectionner le paramètre souhaité en appuyant sur pour faire défiler la liste des paramètres réglables.
2. Valider la sélection en appuyant sur 4. Modifier la valeur du paramètre en appuyant sur du
3. Valider la nouvelle valeur du paramètre en appuyant sur
4. Revenir à l'affichage principal en appuyant sur

Pour de plus amples informations, voir Navigation dans les menus, page 19. Menu Utilisateur, page 27.

8.2.2 Régler le chauffage

Remarque : Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux paramètres du chauffage en appuyant 2 fois sur la touche

Remarque Si aucune sonde de température extérieure n'est raccordée, ce menu permet de régler la température de l'eau de chauffage. Si une sonde de température extérieure est raccordée, ce menu permet de régler la consigne.

1. Afficher les paramètres du circuit souhaité en appuyant sur les touches du calibrateur en appuyant sur la touche. ← Le nom du circuit et la consigne de température d'eau de chauffage s'affiche en alternance.
2. Accéder au réglage de la consigne de température d'eau de chauffage en appuyant sur la touche
3. Régler la consigne de température d'eau de chauffage en appuyant sur les touches -pu.
4. Valider la nouvelle consigne de température en appuyant sur la touche

Remarque : Appuyer sur la touche ESC pour annuler toute saisie.

Pour de plus amples informations, voir Navigation dans les menus, page 19

8.2.3 Régler la température de l'eau chaude sanitaire

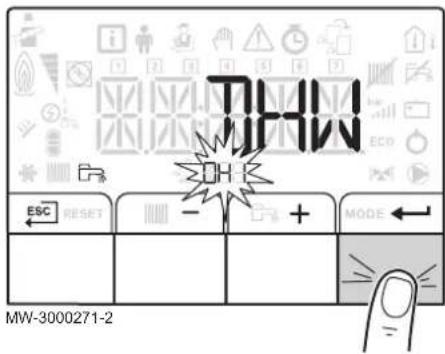

Fig.42 Accès aux paramètres de la production d'eau chaude sanitaire Fig.43 Validation du circuit d'eau chaude sanitaire

Fig.44 Accès aux menus

Remarque Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux paramètres de la production d'eau chaude sanitaire en appuyant 2 fois sur la touche
2. . Le nom du circuit et la consigne de température d'eau chaude sanitaire s'affiche en alternance.
3. Accéder au réglage de la consigne de température d'eau chaude en appuyant sur les touches
4. Régler la consigne de température d'eau chaude sanitaire en appuyant sur les touches -pu
5. Valider la nouvelle consigne de température en appuyant sur la touche

Remarque : Appuyer sur la touche ESC pour annuler toute saisie.

Pour de plus amples informations, voir Navigation dans les menus, page 19

8.2.4 Activer le forçage manuel

Remarque : Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux menus en appuyant simultanément sur les 2 touches de droite.

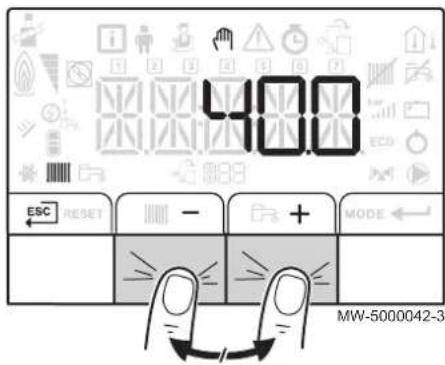

Fig.45 Accès au Forçage Manuel Fig.46 Réglement de la consigne

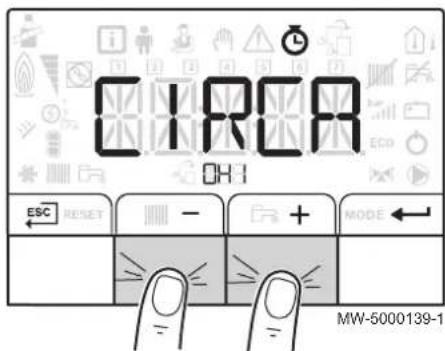

Fig.47 Accès aux menus Compteurs / Programmation Horaire / Horloge Fig.48 Sélection du circuit

2. Accéder au Forcage Manuel en appuyant sur les touches du Valider en appuyant sur la touche

Remarque

Le Forçage Manuel n'est accessible que lorsque l'icone alignote.

1. Régler la valeur de la consigne de température d'eau de chauffage en appuyant sur les touches + et -. Valider en appuyant sur la touche
2. Revenir à l'affichage principal en appuyant sur la touche ESC

Pour de plus amples informations, voir Navigation dans les menus, page 19

8.2.5 Réglage de la programmation horaire

Remarque

Le nom de la carte électronique s'affiche. Vérifier qu'il s'agit bien de la carte électronique sur laquelle le réglage doit être effectué.

1. Accéder aux menus Compteurs / Programmation Horaire / Horloge.
2. Sélectionner le sous-menu Programmation Horaire en appuyant sur les touches -pu. Valider en appuyant sur la touche
3. Sélectionner le circuit en appuyant sur les touches du. Valider en appuyant sur la touche

Remarque

Au moins 2 circuits sont disponibles :

• Chauffage Eau chaude sanitaire : ECS

Les icônes dédiées aux jours de la semaine clignotent toutes en même temps : 1 2 3 4 5 6 7

Fig.49 Choix du jour Fig.50 Choix du jour

Fig.51 Réglage de l'heure Fig.52 Sélection de l'été

Sélectionner le numéro du jour souhaité en appuyant sur les touches ▲/▼ jusqu'à ce que l'icône dédiée au jour souhaité clignote. Valider en appuyant sur la touche ←

Jour sélectionné Description
1.2,3.4.bds.ebs.jburs.de	a semaine
1	lundi
2	mardi
3	mercredi
4	jeudi
5	vendredi
6	samedi
7	dimanche

i Remarque La touche permet de se déplacer vers la droite.

i Remarque La touche permet de se déplacer vers la gauche.

1. Régler l'heure de début de la période S1 en appuyant sur les touches -. Valider en appuyant sur la touche.

Remarque : Pas de réglage inférieur à 10 minutes. Le réglage END détermine la fin.

1. Sélectionner l'état C1 correspondant à la période S1 en appuyant sur les touches du calibrateur en appuyant sur la touche.

Etats C1 à C6 des périodes S1 à S6	Description
ON mode comport actif
OFF mode réduit actif

1. Répéter les étapes 3 à 5 pour définir les périodes de comport S1 à S6 et les états associés C1 à C6
2. Revenir à l'affichage principal en appuyant sur la touche ESC

Example :

Horaire S1 C1 S2	C2 S3	C3 S4 C4	S5 C5 S6	C6
06:00-22:00 06:00	ON 22:00	OFF END
06:00-08:0011:30-13:30	06:00	ON	08:00	OFF	11:30	ON	13:30	OFF	END
06:00-08:0011:30-14:0017:30-22:00	06:00	ON	08:00	OFF	11:30	ON	14:00	OFF	17:30	ON	22:00

Pour de plus amples informations, voir

Navigation dans les menus, page 19

Sous-menu COMPTEURS, page 29

9.1 Généralités

Il est recommandé de faire inspecter et d'assurer l'entretien de la chaudière à des intervalles périodiques.

• L'entretien et le nettoyage de la chaudière doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié.
• Effectuer une inspection et un ramonage au moins une fois par an, ou davantage selon la réglementation en vigueur dans le pays.

Attention

L'absence d'entretien annule la garantie.

Attention

Les opérations d'entretien doivent être effectuées par un professionnel qualifié.

Attention

Utiliser uniquement des pièces de rechange d'origine.

9.2 Instructions d'entretien

Fig. 53 ATTENTION aux fuites d'eau AD-0001507-A

1. Vérifier la pression hydraulique dans l'installation.

Remarque

Si la pression hydraulique est inférieure à 0,08 MPa (0,8 bar), il convient de rajouter de l'eau. Compléter le niveau d'eau dans l'installation de chauffage pour atteindre une pression hydraulique comprise entre 0,15 et 0,2 MPa (1,5 et 2,0 bar).

1. Contrôler visuellement la présence éventuelle de fuites d'eau.
2. Ouvrir et fermer les robinets des radiateurs plusieurs fois par an. Ceci permet d'éviter que les robinets ne se grippent.
3. Nettoyer l'extérieur de la chaudière à l'aide d'un chiffon humide et d'un détergent doux.

9.2.1 Contrôler la pression hydraulique

La pression hydraulique doit s'élever au minimum à 0,08 MPa (0,8 bar).

1. Compléter le niveau d'eau de l'installation de chauffage. La pression hydraulique conseillée à froid se situe entre 0,10 MPa (1,0 bar) et 0,15 MPa (1,5 bar).

9.2.2 Rajouter de l'eau dans l'installation

Si nécessaire, faire compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 0,15 et 0,2 MPa (1,5 et 2 bar)).

1. Ouvrir les robinets de tous les radiateurs raccordés au système de chauffage.
2. Régler le thermostat d'ambiance sur une température aussi BASSE que possible.
3. Mettre la chaudière en mode arrêt/hors gel.
4. Ouvrir le robinet de remplissage.
5. Refermer le robinet de remplissage lorsque le manomètre indique une pression de 0,15 MPa (1,5 bar).
6. Mettre la chaudière en mode chauffage.
7. Lorsque la pompe est arrêtée, effectuer une nouvelle purge et compléter la pression d'eau.

Remarque

Remplir et purger l'installation 2 fois par an devrait suffire pour obtenir une pression hydraulique adéquate. S'il est souvent nécessaire de remettre de l'eau dans l'installation, contacter l'installateur.

9.2.3 Instructions pour le ramoneur

Vérifier la combustion lors de chaque ramonage.

9.3 Purge de l'installation

Fig. 54 Purge de l'installation

Il est indispensable de purger l'air éventuellement présent dans l'appareil, les conduites ou la robinetterie pour éviter les désagréments sonores susceptibles de se produire lors du chauffage ou du soutirage de l'eau. Procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés à l'installation.
2. Régler le thermostat d'ambiance sur la température maximale possible.
3. Attendre que les radiateurs soient chauds.
4. Éteindre la chaudière.
5. Attendre environ 10 minutes, jusqu'à ce que les radiateurs soient froids au toucher.
6. Purger les radiateurs. Commencer par les étages inférieurs puis remonter au fur et à mesure.
7. Ouvrir le purgeur à l'aide de la clé de purgeur et placer un chiffon contre le purgeur.
8. Patienter jusqu'à ce que de l'eau sorte du purgeur, puis fermer le purgeur.

Avertissement

L'eau de l'installation de chauffage peut encore être chaude.

1. Mettre la chaudière en marche. Un cycle de purge de trois minutes démarre automatiquement.
2. Après la purge, vérifier que la pression hydraulique de l'installation est toujours correcte.

Remarque

Si la pression hydraulique est inférieure à 0,8 bar, ajouter de l'eau. Le cas échéant, replir l'installation de chauffage central (la pression hydraulique recommandée est de 1,5 bar à 2 bar).

1. Régler le thermostat d'ambiance ou la régulation.

9.4 Vidange de l'installation

Fig. 55 Vidange de l'installation

Une vidange de l'installation de chauffage central peut s'avérer nécessaire en cas de remplacement des radiateurs, de fuite d'eau importante ou de risque de gel. Procéder comme suit :

1. Ouvrir les robinets de tous les radiateurs raccordés à l'installation.
2. Couper l'alimentation électrique de la chaudière.
3. Attendre environ 10 minutes, jusqu'à ce que les radiateurs soient froids au toucher.
4. Raccorder un flexible de vidange au point de vidange le plus bas. Placer l'extrémité du flexible dans une bouche d'évacuation ou tout autre endroit où l'eau vidangée ne cause aucun dommage.
5. Ouvrir le robinet de remplissage/vidange du système de chauffage central. Vidanger l'installation.

Avertissement l'eau de l'installation de chauffage peut encore être chaude.

1. Lorsque l'eau a cessé de s'écouler du point de vidange, fermer le robinet de vidange.

10.1.1 Blocage

Un blocage correspond à un état (temporaire) de la chaudière suite à une anomalie. L'afficheur indique un code de blocage. Le boîtier de commande essaie de redémarrer la chaudière à plusieurs reprises.

Remarque

Une fois que la cause du blocage a été éliminée, la chaudière redémarre automatiquement.

10.1.2 Affichage des codes d'erreurs

Fig. 56 Affichage des codes d'erreurs

MW-3000240-2

Si une erreur est détectée, le code d'erreur s'affiche automatiquement.

Remarque

Les icônes et comptent.

10.1.3 Verrouillage

Si les conditions de blocage subsistent après plusieurs tentatives de démarrage, la chaudière se met en mode verrouillage (également appelé défaut).

Remarque

La chaudière ne reprend son fonctionnement normal que si les causes du verrouillage ont été éliminées et suite à une réinitialisation d'entretien ou effectuée par un utilisateur.

10.1.4 Affichage des codes de défauts

Si un défaut est détecté, le code de défaut s'affiche automatiquement.

Fig. 57 Affichage des codes de défauts 10.2 Messages d'erreur IniControl 2

Fig.58 Redémarrage de l'appareil

Fig.59 Affichage des codes erreurs

Fig.60 Accès au menu des Dérangements

10.2.1 Messages d'erreur

1. Appuyer sur tant 3 secondes pour redémarrer l'appareil.

Remarque

L'indication R apparait quand un code défaut est détecté.

Après résolution du problème, appuyer sur la touche RPEET met de réinitialiser les fonctions de l'appareil et ainsi d'éliminer le défaut.

• Dans le cas de plusieurs défauts, ceux-ci s'affichent les uns après les autres.

En mode économique, l'appareil ne démarrera pas un cycle de réchauffage d'eau chaude sanitaire après un cycle de chauffage central.

1. Appuyer brièvement sur la touche pour afficher à l'écran l'état de fonctionnement courant.

10.2.2 Accéder au menu des dérangements

1. Appuyer sur pour accéder au menu des Dérangements.

Remarque

Le menu des Dérangements n'est accessible que si l'icône signale.

Fig. 61 Affichage des messages d'erreurs

1. Appuyer sur les touches pour faire défiler les messages d'erreurs et de defaults.

Pour de plus amples informations, voir Navigation dans les menus, page 19

Fig. 62 Accès aux menus

10.2.3 Historique des erreurs

1. Accéder au niveau des menus en appuyant simultanément sur les 2 touches de droite.

Fig. 63 Accès au menu des Dérangements

1. Sélectionner le menu des Dérangements en appuyant sur la touche
2. Appuyer sur les touches du pour faire défiler l'historique des codes d'erreurs.
3. Appuyer sur la touche pour accéder aux détails du code erreur affiché.

Pour de plus amples informations, voir Navigation dans les menus, page 19 Accéder au menu des Dérangements,

11.1 Procédure de mise hors service

Fig. 64 Coupure de l'alimentation électrique

Procédure comme suit pour mettre la chaudière hors service de manière temporaire ou permanente.

1. Placer l'interrupteur Marche / Arrêt sur position Arrêt.
2. Couper l'alimentation électrique de la chaudière.
3. Fermer l'arrivée de fioul.
4. Assurer la protection antigel.
5. Faire ramoner soigneusement la chaudière et la cheminée.
6. Fermer la porte de la chaudière pour éviter toute circulation d'air à l'intérieur.
7. Enlever le tuyau reliant la chaudière à la cheminée et fermer la buse avec un tampon.
8. Vidanger le préparateur d'eau chaude sanitaire et les tuyauteries d'eau sanitaire (pour les installations avec préparateur d'eau chaude sanitaire).

Avertissement

Seul un professionnel qualifié est autorisé à intervenir sur la chaudière et l'installation de chauffage.

S'il est nécessaire de procéder à la remise en service de la chaudière, procéder comme suit :

1. Rétablir l'alimentation électrique de la chaudière.
2. Déposer le siphon.
3. Remplir le siphon d'eau. Le siphon doit être rempli jusqu'au repère.
4. Remonter le siphon.
5. Remplir l'installation de chauffage central.
6. Démarrer la chaudière.

12.1 Mise au rebut et recyclage

Fig. 65 Recyclage

Avertissement

Le démontage et la mise au rebut de la chaudière doivent être effectués par un professionnel qualifié conformément aux réglementations locales et nationales en vigueur.

13 Économies d'énergie

Conseils pour économiser de l'énergie :

• Ne pas boucher les aérations.
• Ne pas couvrir les radiateurs. Ne pas mettre en place des rideaux devant les radiateurs.
• Mettre en place des panneaux réflecteurs à l'arrière des radiateurs pour éviter des pertes de chaleur.
• Isoler les tuyauteries dans les pièces qui ne sont pas chauffées (caves et greniers).
• Fermer les radiateurs dans les pièces non utilisées.
• Ne pas laisser couler inutillement de l'eau chaude (et froide).
• Installer un pommeau de douche économique pour économiser jusqu'à 40% d'énergie.
• Préférer une douche à un bain. Un bain consomme 2 fois plus d'eau et d'énergie.

14.1 Généralités

Vous venez d'acheter l'un de nos appareils et nous vous remercions de votre confiance.

Pour garantir un fonctionnement sûr et efficace, nous vous recommandons d'inspecter l'appareil régulièrement et de procéder aux opérations d'entretien nécessaires.

Votre installateur ou notre service après-vente sont à votre disposition.

14.2 Conditions de garantie

Les dispositions qui suivent ne sont pas exclusives du bénéfice, le cas échéant, au profit de l'acheteur des dispositions légales applicables en matière de vices cachés dans le pays de l'acheteur.

Votre appareil bénéficia d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionnée sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif.

Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d’une mauvaise utilisation de l’appareil, d’un défaut ou d’une insuffisance d’entretien de celui-ci, ou d’une mauvaise installation de l’appareil (il vous apparait à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié).

Nous ne saurions en particulier être tenus pour responsables des dégâts matériels, pertes immatérielles ou accidents corporels consécutifs à une installation non conforme :

aux dispositions légales et réglementaires ou imposées par les autorités locales, - aux dispositions nationales, voire locales et particulières régissant l'installation, - à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des appareils,

Notre garantie est limitée à l'échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'œuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pièces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc., ne sont garantis que s'ils n'ont jamais été démontés.

Les droits établis par la directive française 99/44/CEE, transposée par le décret législatif N°24 du 2 février 2002 publiée sur le J.O. N°57 du 8 mars 2002, restent valables.

15.1 Fiche produit

Tab. 17 Fiche de produit des dispositifs de chauffage des locaux par chaudière

Nom de la marque - Nom du produit EFU 22 FF EFU 29 FF
Classe d'efficacité énergétique saisonnière pour le chiffage des locaux		B	B
Puisance thermique nominale (Prated ou Psup)	kW 22 30
Efficacité énergétique saisonnière pour le chiffage des locaux % 86 86
Consommation annuelle d'énergie GJ 74 100
Niveau de puissance acoustique LWA à l'intérieur dB 53 53

Voir

Pour les précautions particulières concernant le montage, l'installation et l'entretien : voir Chapitre Consignes de sécurité.

15.2 Fiche de produit

Fig. 66 Les fiches produit des chaudières indiquent l'efficacité énergétique pour le chauffage des locaux des produits. L'efficacité énergétique obtenue avec cette fiche pour le produit combiné peut ne pas correspondre à son efficacité énergétique réelle une fois le produit combiné installé dans un BATIMENT, car celle-ci varie en fonction d'autres facteurs tels que les pertes thermiques du système de distribution et le dimensionnement des produits par rapport à la taille et aux caractéristiques du BATIMENT.

AD-3000743-01

La valeur de l'efficacité énergétique saisonnière, pour le chauffage des locaux, du dispositif de chauffage des locaux utilisé à titre principal, exprimée en %.

II Le coefficient de pondération de la puissance thermique du dispositif de chauffage utilisé à titre principal et du dispositif de chauffage d'appoint du produit combiné, tel qu'indiqué dans le tableau suivant.

III La valeur de l'expression mathématique : 294/(11 ·

IV La valeur de l'expression mathématique 115/(11 -

Tab. 18 Pondération des chaudières

Psup / (Prated + Psup)(1)(2)	II, produit combiné non équipé d'unallon d'eau chaude	II, produit combiné équipé d'unallon d'eau chaude
0 0 0
0,1 0,3 0,37
0,2 0,55 0,70
0,3 0,75 0,85
0,4 0,85 0,94
0,5 0,95 0,98
0,6 0,98 1,00
≥ 0,7 1,00 1,00
(1) Les valeurs intermédiaires sont calculées par interpolation linéaire entre les deux valeurs adjacentes.(2) Prated renvoie au dispositif de chauffage des locaux ou au dispositif de chauffage mixte utilisé à titre principal.

De Dietrich thermique s. a. s.

www.dedietrich-thermique.fr

Direction des Ventes France

57, rue de la Gare

F-67580 MERTZWILLER

[phone]

[phone]

www.waltermeier.com

Z.I. de la Veyre B, St-Légier

CH-1800 VEVEY 1

[phone]

Serviceline [phone]

[phone]

[e-mail]

57, rue de la Gare F-67580 MERTZWILLER

W8 PART OF BDR THERMEA
