MODE D'EMPLOI TWINEO EGC 25 BE DE DIETRICH

Chaudières gaz au sol à condensation

EGC 25

Notice d'utilisation

1.1 Symboles utilisés 4 1.2 Abréviations 4 1.3 Généralités 5

1.3.1 Responsabilité du fabricant 5 1.3.2 Responsabilité de l'installateur 5 1.3.3 Responsabilité de l'utilisateur 6

2 Consignes de sécurité et recommandations 7

2.1 Consignes de sécurité 7 2.2 Recommandations 8

3 Description 9

3.1 Principe de fonctionnement 9

3.1.1 Réglage gaz/air 9 3.1.2 Combustion 9

3.2 Principaux composants 10 3.3 Tableau de commande 11

3.3.1 Description des touches 11 3.3.2 Description de l'afficheur 11

4 Utilisation de l'appareil 14

4.1 Mise en service de l'appareil 14 4.2 Affichage des valeurs mesurées 14

4.3 Modification des réglages 16

4.3.1 Description des paramètres 16 4.3.2 Modification des paramètres niveau utilisateur 16

4.3.3 Réglement du mode manuel 18 4.3.4 Modifier la température chauffage 18 4.3.5 Modifier la température de consigne de l'eau chaude sanitaire 18

4.3.6 Modifier la température de consigne de l'eau chaude sanitaire solaire 19

4.4 Arrêt de l'installation 19 4.5 Protection antigel 19

5 Contrôle et entretien 20

5.1 Consignes générales 20 5.2 Vérifications périodiques 20

6 En cas de dérangement 21

6.1 Messages (Code de type Bxx) 21 6.2 Défects (Code de type Lxx) 23

7 Caractéristiques techniques 27

7.1 Caractéristiques techniques 27

8 Économies d'énergie 28

8.1 Conseils pour économiser de l'énergie 28 8.2 Recommandations 28

9 Garanties 29

9.1 Généralités 29 9.2 Conditions de garantie 29

1.1 Symboles utilisés

Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. Nous souhaitons ainsi assurer la sécurité de l'utilisateur, éviter tout problème et garantir le bon fonctionnement de l'appareil.

DANGER

Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles graves.

Avertissement

Signale un risque de situation dangereuse pouvant entraîner des blessures corporelles légères.

Attention

Signale un risque de dégâts matériels.

Signale une information importante.

Signale un renvoi vers d'autres notices ou d'autres pages de la page.

Avant l'installation et la mise en service de l'appareil, lire attentivement les notices livrées.

1.2 Abréviations

3CE: Conduit collectif pour chaudière étanche ECS: Eau Chaude Sanitaire - Interrupteur Interscenario: Interrupteur domotique qui permet de centraliser et commander plusieurs scénarios Hi: Pouvoir calorifique inférieur PCI Hs: Pouvoir calorifique supérieur PCS PPs: Polypropylene difficilement inflammable PCU: Primary Control Unit - Carte électronique de gestion de fonctionnement du brûleur PSU: Parameter Storage Unit - Stockage des paramètres des cartes électroniques PCU et SU SCU: Secondary Control Unit - Carte électronique du tableau de commande SU: Safety Unit - Carte électronique de sécurité

V3V: Vanne 3 voies HL: High Load - Préparer ECS à échangeur à plaques SL: Standard Load - Préparateur ECS à serpentin SHL: Solar High Load - Préparer ECS solaire à échangeur à plaques SSL: Solar Standard Load - Préparateur ECS solaire à serpentin

1.3.1. Responsabilité du fabricant

Nos produits sont fabriqués dans le respect des exigences des différentes directives européennes applicables. Ils sont de ce fait livrés avec le marquage CE et tous les documents nécessaires.

Ayant le souci de la qualité de nos produits, nous cherchons en permanence à les améliorer. Nous nous réservons donc le droit, à tout moment, de modifier les caractéristiques indiquées dans ce document.

Notre responsabilité en qualité de fabricant ne saurait être engagée dans les cas suivants :

Non-respect des instructions d'utilisation de l'appareil. Défaut ou insuffisance d'entretien de l'appareil. Non-respect des instructions d'installation de l'appareil.

1.3.2. Responsabilité de l'installateur

L'installateur a la responsabilité de l'installation et de la première mise en service de l'appareil. L'installateur doit respecter les consignes suivantes :

Lire et respecter les instructions données dans les notices fournies avec l'appareil. Réaliser l'installation conformément à la législation et aux normes en vigueur. Effectuer la première mise en service et effectuer tous les points de contrôle nécessaires. Expliquer l'installation à l'utilisateur. Si un entretien est nécessaire, avertir l'utilisateur de l'obligation de contrôle et d'entretien de l'appareil. Remettre toutes les notices à l'utilisateur.

1.3.3. Responsabilité de l'utilisateur

Pour garantir un fonctionnement optimal de l'appareil, l'utilisateur doit respecter les consignes suivantes :

• Lire et respecter les instructions données dans les notices fournies avec l'appareil. Faire appel à des professionnels qualifiés pour réaliser l'installation et effectuer la première mise en service. Se faire expliquer l'installation par l'installateur. Faire effectuer les contrôles et entretiens nécessaires. Conserver les notices en bon état à proximité de l'appareil.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

1.4 Certifications

N° d'identification CE	CE-0085CM0178
Classe NOx	5 (EN 297 pr A3, EN 483)
Type de raccordement	Cheminée : B 23P, B33
	Ventouse : C13, C33, C43, C53, C63, C83, C93

Chaudière de classe de rendement n° III d'après les recommandations ATG B 84.

DANGER

En cas d'odeur de gaz :

1. Ne pas utiliser de flamme nue, ne pas fumer, ne pas actionner de contacts ou interrupteurs électriques (sonnette, éclairage, moteur, ascenseur, etc.).
2. Couper l'alimentation en gaz.
3. Ouvrir les fenêtres.
4. Evacuer les lieux.
5. Appeler l'installateur.

DANGER

En cas d'émanations de fumées :

1. Eteindre l'appareil.
2. Ouvrir les fenêtres.
3. Evacuer les lieux.
4. Appeler l'installateur.

Avertissement

Selon les réglages de l'appareil :

La température des conduits de fumée peut dépasser 60°C. La température des radiateurs peut atteindre 85°C. La température de l'eau chaude sanitaire peut atteindre 65°C.

Attention

Ne pas laisser l'appareil sans entretien :

Pour un fonctionnement en toute sécurité et optimal, vous devez faire contrôler régulièrement votre chaudière par un installateur/agréé.

Avertissement

Seul un professionnel qualifié est autorisé à intervenir sur l'appareil et l'installation.

Vérifier régulièrement la pression en eau de l'installation (pression minimale 0,8 bar, pression recommandée entre 1,5 et 2 bar). Laisser l'appareil accessible à tout moment. Ne jamais enlever, ni recouvrir les étiquettes et plaquettes signalétiques apposées sur les appareils. Les étiquettes et les plaquettes signalétiques doivent être lisibles pendant toute la durée de vie de l'appareil. Préférer le mode Eté ou Antigel à la mise hors tension de l'appareil pour assurer les fonctions suivantes :

• Antigèle des pompes

Protection antigel

3.1.1. Réglage gaz/air

L'air est aspiré par le ventilateur et le gaz injecté au niveau du venturi, côté admission du ventilateur. La vitesse de rotation du ventilateur est réglée en fonction des paramètres de réglage, de la demande en énergie thermique et des températures mesurées par les sondes de température. Le gaz et l'air sont mélangés dans le venturi. Le rapport gaz/air veille à ce que la quantité de gaz et d'air soit ajustée l'une sur l'autre. Ceci permet d'obtenir une combustion optimale sur toute la plage de puissance. Le mélange gaz/air est acheminé vers le brûleur dans le haut de l'échangeur.

3.1.2. Combustion

Le brûleur chauffe l'eau de chauffage qui circule dans l'échangeur. Lorsque les températures des gaz de combustion sont inférieures au point de rosée (env. 55°C), la vapeur d'eau contenue dans les gaz de combustion se condense dans la partie inférieure de l'échangeur de chaleur. La chaleur qui est dégagée lors de ce processus de condensation (la chaleur latente ou la chaleur de condensation) est également transférée à l'eau de chauffage. Les gaz de combustion refroidis sont évacués par l'intermédiaire de la conduite d'évacuation des gaz de combustion. L'eau de condensation est évacuée par l'intermédiaire d'un siphon.

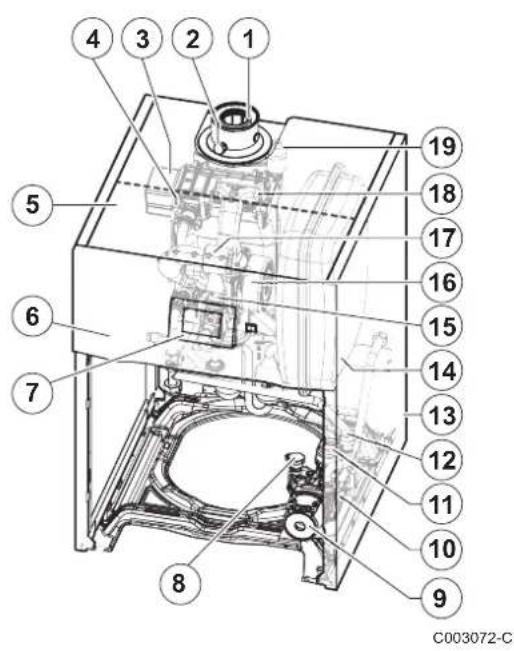

3.2 Principaux composants

1 Tuyau d'évacuation des fumées 2 Prise de mesure des fumées 3 Échangeur de chaleur 4 Électrode d'allumage/ionisation 5 Boîtier pour les cartes électroniques de commande Tableau de commande 7 Module de commande 8 Capteur de pression d'eau 9 Circulateur 10 Hydrobloc 11 Vanne d'inversion 12 Soupape de sécurité 13 Habillage 14 Vase d'expansion 15 Bloc gaz combiné 16 Ventilateur 17 Silencieux d'aspiration 18 Tube mélange 19 Purgeur automatique

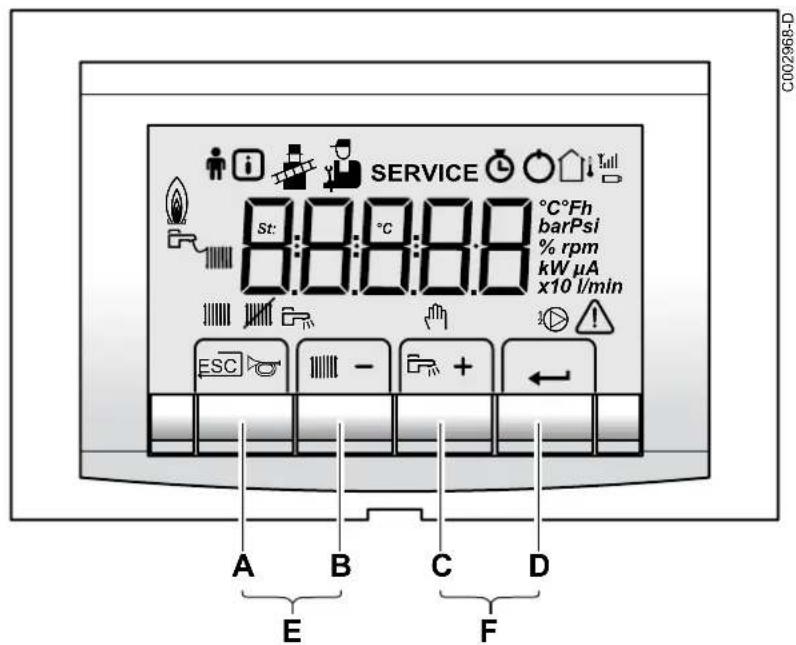

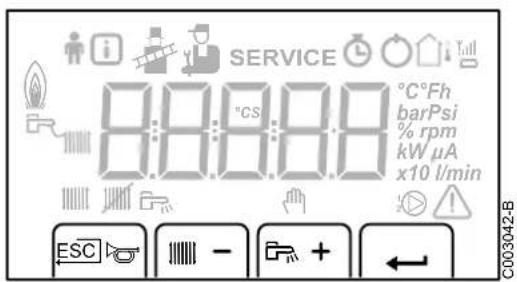

3.3.1. Description des touches

A Touche Retour, Escape ou Désarmement manuel

B Touche température chauffage ou [-]

C Touche température ECS ou [+]

D Touche ← [Enter]

Touches [ramoneur]

Appuyer simultanément sur les touches A et B

Touches [Menu]

Fonctions des touches

Retour au niveau précédent sans enregistrer les modifications effectuées

Réarmement manuel

Fonction Chauffage central : Accès au paramètre Température max. chauffage.

Pour diminuer une valeur

Fonction ECS : Accès au paramètre Température ECS.

Pour augmenter une valeur

Accéder au menu sélectionné ou valider une modification de valeur

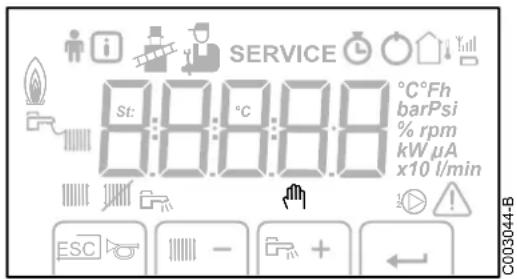

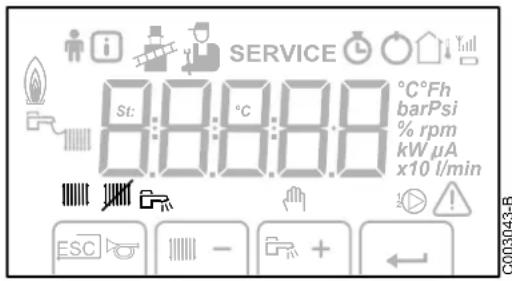

Modes de fonctionnement

État pompe chauffage A Chauffage central arrêté : La fonction chauffage est désactivée État pompe ECS

Mode manuel

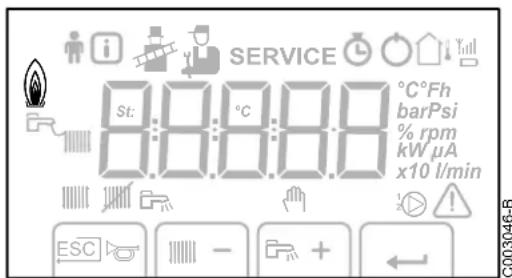

Niveau de puissance de la flamme

1 Niveau de puissance faible 0 - 25 % Niveau de puissance moyenne 25 - 50 % Niveau de puissance forte 50 - 75 % Niveau de puissance 75 - 100 %

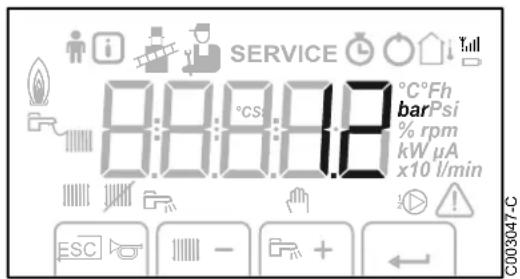

Pression de l'installation

Indicateur de pression :

Le symbole s'affiche à côté de la valeur de la pression de l'installation. Si aucun capteur de pression d'eau n'est raccordé, -- apparaît sur l'afficheur

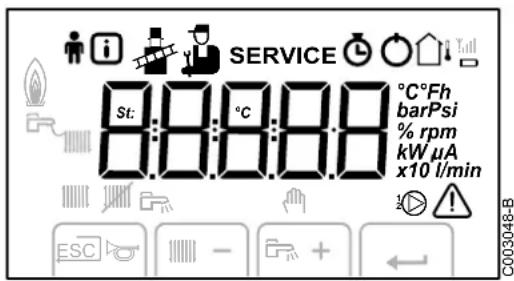

Autres informations

Menu Utilisateur: Les paramètres du niveau Utilisateur peuvent être adaptés. Menu Information: Lecture de diverses valeurs actuelles. Mode Ramoneur: Charge haute ou basse force pour la mesure CO_2. Menu Entretien: Les paramètres du niveau Installateur peuvent être adaptés. SERVICE: Afficheur contenant les symboles: f + SERVICE + (Message d'entretien). Menu compteur horaire: Lecture du nombre d'heures de fonctionnement du brûleur, du nombre de démarrages réussis et du nombre d'heures sous tension. Verrouillage: Après 5 réarmements en moins de 1 heure, il convient d'éteindre et de rallumer l'appareil avant de réarmer. Sonde extérieure présente: Le symbole s'affiche lorsque la pompe chaudière est en marche. Dérangement: La chaudière est en dérangement. Ceci est signalé par un code et un afficheur clignotant.

4.1 Mise en service de l'appareil

1. Vérifier la pression d'eau de l'installation indiquée sur l'afficheur du tableau de commande.

Si la pression d'eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

1. Ouvrir le robinet de gaz de la chaudière.
2. Mettre la chaudière sous tension.
3. Le cycle de démarrage commence et ne peut pas être interrompu. Pendant le cycle de démarrage, l'afficheur donne les informations suivantes :

F: X: X : Version du logiciel P□: XX : Version des paramètres

Les nombres de version s'affichent en alternance.

1. Un cycle de purge d'une durée de 3 minutes environ est effectué automatiquement.
2. En mode attente, l'écran affiche normalement 0, ainsi que la pression d'eau et les symboles 1.

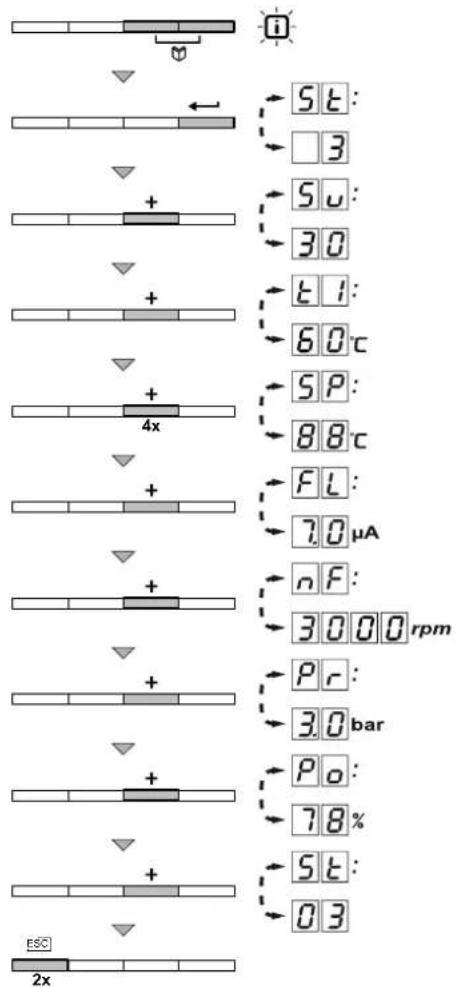

4.2 Affichage des valeurs mesurées

Dans le menu d'information i, les valeurs actuelles suivantes peuvent être lues:

E = État. S = Sous-État. = Température de départ (°C) = Température retour (^) E3 = Température du chauffe-eau (°C). = Température extérieure (^ C). S = Température du ballon solaire (^) 6 = Température des panneaux solaires (°C). |P = Valeur de consigne interne (^) = Courant d'ionisation ( A) = Vitesse du ventilateur en tr/min. _r = Pression d'eau (bar). = Puissance relative fourthie (%)

Pour lire les valeurs actuelles, procéder comme suit :

1. Appuyer simultanément sur les deux touches . Le symbole clignote.
2. Valider avec la touche ←. [5] et l'état actuel [3] (par exemple) apparaissent en alternance.
3. Appuyer sur la touche [+] 5 et le sous-état actuel 30 (par exemple) apparaissent en alternance.
4. Appuyer sur la touche [+]. et la température de départ actuelle (par exemple) apparaissent en alternance.
5. Appuyer successivement sur la touche [+] pour faire défiler les différents paramètres. 2, 3, 4, 5, 6
6. Appuyer sur la touche [+]. 5P et la valeur de consigne interne B8 °C (par exemple) apparaisent en alternance.
7. Appuyer sur la touche [+]. F° et le courant d'ionisation actuel 70 μA (par exemple) apparaisent en alternance.
8. Appuyer sur la touche [+] et la vitesse de rotation actuelle du ventilateur tr/min (par exemple) apparaissent en alternance.
9. Appuyer sur la touche [+]. P r et la pression en eau actuelle 3.0 bar (par exemple) apparaisent en alternance. Si aucun capteur de pression d'eau n'est raccordé, [-.-] apparait sur l'afficheur. 10. Appuyer sur la touche [+]. P et le pourcentage de modulation actuel 78 % (par exemple) apparaisent en alternance. 11. Appuyer sur la touche [+]. Le cycle de lecture recommence avec 5 12. Appuyer 2 fois sur la touche. pour quitter ce menu et revenir au mode de fonctionnement initial.

4.3.1. Description des paramètres

Paramètre	Description Plage de réglage		Réglaged'usine
			EGC 25
P1	Température de départ:TSET	20 à 90 °C	80
P2	Température eau chaude sanitaire : TSET	40 à 65 °C	65
P3	Mode chauffage / ECS	0 = Chauffage désactifé / ECS désactivé1 = Chauffage activé / ECS activé2 = Chauffage activé / ECS désactivé3 = Chauffage désactifé / ECS activé	1
P4	Mode ECO	0 = Confort1 = Mode économique2 = Gestion par un thermostat programmable	2
P5	Résistance d'anticipation	0 = Aucune résistance d'anticipation pour le thermostat Marche/Arrêt1 = Résistance d'anticipation pour le thermostat Marche/Arrêt	0
P6	Ecran d'affichage	0 = Simple1 = Etendu2 = Automatiquement sur simple après 3 minutes3 = Automatiquement sur simple après 3 minutes ; Blocage des touches activé	2
P7	Post-circulation de la pompe	1 à 98 minutes99 minutes = continu	3
P8	Luminosité de l'afficheur	0 = Attenué1 = Clair	1

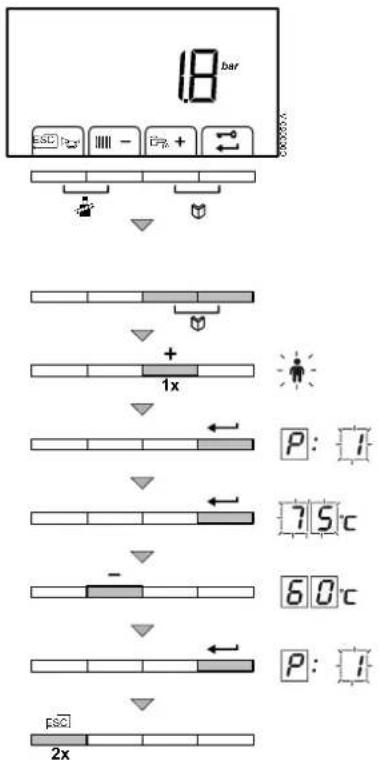

4.3.2. Modification des paramètres niveau utilisateur

Les paramètres P à P B peuvent être modifiés par l'utilisateur afin de répondre à ses besoins en chauffage central et en production d'eau chaude sanitaire (ECS).

Attention

La modification des paramètres d'usine peut nuire au bon fonctionnement de l'appareil.

1. Appuyer simultanément sur les deux touches et ensuite sur la touche [+] jusqu'à ce que le symbole clignote dans la barre de menu.
2. Sélectionner le menu utilisé à l'aide de la touche ←. P: s'affiche avec clignotant.
3. Appuyer une deuxième fois sur la touche . La valeur 80°C apparait et clignote (par exemple).
4. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet exemple, utiliser la touche [-] pour modifier la valeur à 50^.
5. Confirmer la valeur avec la touche ←. P: s'affiche avec clignotant.
6. Appuyer 2 fois sur la touche pour quitter ce menu et revenir au mode de fonctionnement initial.

Les paramètres P2 jusqu'à P8 peuvent être modifiés de la même manière que P1. Après l'étape 2, utiliser la touche [+] pour atteindre le paramètre souhaité. Les paramètres (la température d'eau maximale de chauffage) et (la température d'eau sanitaire maximale) peuvent également être modifiés par l'intermédiaire du menu de sélection rapide.

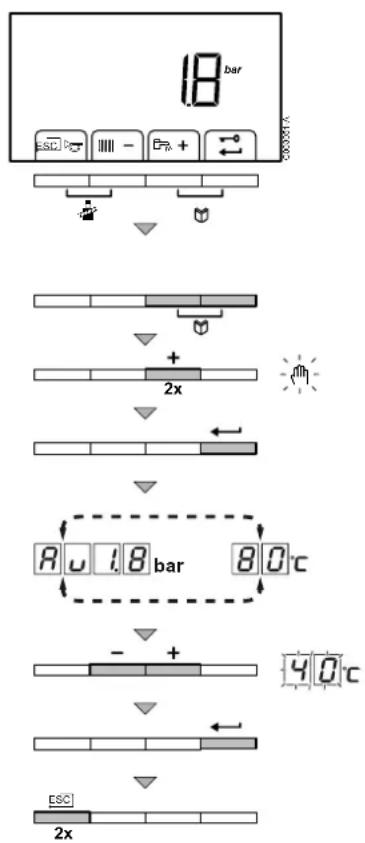

4.3.3. Réglage du mode manuel

Dans certains cas, il est nécessaire de commuter la chaudière en mode manuel, par exemple lorsque le régulateur n'est pas encore raccordé. Sous le symbole , la chaudière peut être commutée en mode automatique ou manuel. Pour ce faire, procéder comme suit :

1. Appuyer simultanément sur les deux touches et ensuite sur la touche [+] jusqu'à ce que le symbole clignote dans la barre de menu.
2. Appuyer sur la touche , dans la fenêtre d'affichage apparait : ou

Le texte avec pression d'eau actuelle (uniquement si une est raccordée). La température de départ est déterminée par la pente chauffage interne.

La valeur de la température de départ minimale.

1. Appuyez sur les touches [-] ou [+] pour augmenter cette valeur temporairement en mode manuel.
2. Confirmer la valeur avec la touche ←. La chaudière est maintenant en mode manuel.
3. Appuyer 2 fois sur la touche pour quitter ce menu et revenir au mode de fonctionnement initial.

4.3.4. Modifier la température chauffage

En présence d'une sonde extérieure, la température de départ chauffage est ajustée automatiquement.

En été, il est possible de réduire la température de départ chauffage tout en maintenant le confort. Pour ce faire, procédez comme suit :

1. Appuyer 1 fois sur la touche !!!
2. Le symbole et la température courante s'affichent (la température clignote, par exemple 80°C).
3. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet exemple, utiliser la touche [-] pour modifier la valeur à 60 °C.
4. Pour valider, appuyez sur la touche ←.

Il est aussi possible de modifier ce réglage par le biais du paramètre .

4.3.5. Modifier la température de consigne de l'eau chaude sanitaire

Il se peut qu'une température d'eau chaude sanitaire moins élevée soit suffisante pour vos besoins. Diminuez cette température et économisez de l'énergie. Pour ce faire, procédez comme suit :

4. Utilisation de l'appareil EGC 25

1. Appuyer 1 fois sur la touche
2. Le symbole et la température courante s'affichent (la température clignote, par exemple 60^ ).
3. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet exemple, utiliser la touche [-] pour modifier la valeur à 5^.
4. Pour valider, appuyez sur la touche ←.

4.3.6. Modifier la température de consigne de l'eau chaude sanitaire solaire

Pour modifier la consigne du gallon solaire (si raccordé), procédez comme suit

1. Appuyer pendant 3 secondes sur la touche E
2. Les symboles et 5.0 ainsi que la température courante s'affichent (5.0 et la température, par exemple 60°C, clignotent).
3. Modifier la valeur en appuyant sur les touches [-] ou [+]. Dans cet exemple, utiliser la touche [-] pour modifier la valeur à [5][5]^ C.
4. Pour valider, appuyer sur la touche

Attention

Ne pas mettre la chaudière hors tension.

Si le système de chauffage central n'est pas utilisé pendant une longue période, il est recommandé de procéder comme suit :

• Appuyer sur la touche jusqu'à ce que OFF s'affiche. Appuyer sur la touche jusqu'à ce que OFF s'affiche.

4.5 Protection antigel

Lorsque la température de l'eau de chauffage dans la chaudière baisse trop, le système intégré de protection de la chaudière se met en route. Cette protection fonctionne comme suit :

Si la température d'eau est inférieure ^, la pompe de chauffage se met en route. Si la température d'eau est inférieure à 4°C, la chaudière se met en route. Si la température d'eau est supérieure à 10°C, la chaudière se met à l'arrêt et la pompe de circulation continue à tourner pendant un court moment. Si la température de l'eau dans le ballon tampon est inférieure à 7°C, celle-ci est rechauffée à sa valeur de consigne.

5.1 Consignes générales

La chaudière ne demande pas beaucoup d'entretien. Néanmoins, il est recommandé de faire inspecter et d'assurer l'entretien de la chaudière à des intervalles périodiques.

L'entretien et le nettoyage de la chaudière doivent être effectués obligatoirement au moins une fois par an par un professionnel qualifié. Effectuer ramonage au moins une fois par an, ou davantage selon la réglementation en vigueur dans le pays.

Attention

Les opérations de maintenance sont à effectuer par un professionnel qualifié. Il est recommandé de souscrire un contrat d'entretien. Seules des pièces de rechange d'origine doivent être utilisées.

5.2 Vérifications périodiques

T001507-B

T000181-B

Vérifier la pression d'eau dans l'installation (Mode MESURE).

Si la pression d'eau est inférieure à 0,8 bar, il convient de rajouter de l'eau. Si nécessaire, compléter le niveau d'eau dans l'installation de chauffage (pression hydraulique conseillée entre 1,5 et 2,0 bar).

Contrôler visuellement la présence éventuelle de fuites d'eau.

Ouvrir et fermer les robinets des radiateurs plusieurs fois par an (ceci permet d'éviter que les robinets ne se grippent). Nettoyer l'extérieur de la chaudière à l'aide d'un chiffon humide et d'un détergent doux.

Attention

Seul un professionnel qualifié est habilité à nettoyer l'intérieur de la chaudière.

6.1 Messages (code de type Bxx)

En cas de dérangement, le tableau de commande affiche un code.

1. Noter le code affiché.

Le code est important pour le dépannage correct et rapide du type de dérangement et pour une éventuelle assistance technique.

1. Éteindre et rallumer la chaudière.

La chaudière se remet en service de façon autonome lorsque la cause du blocage a été levée.

1. Si le code s'affiche à nouveau, remédier au problème en suivant les instructions du tableau suivant :

Code	Description Vérification / solution
B00	La carte électronique PSU est mal configurée	Erreur de paramètres sur la carte électronique PSU • Contacter le professionnel assurant la maintenance de l'appareil
B01	Température de départ maximale dépassée Le	débit d'eau est insuffisant dans l'installation • Contrôler la circulation (sens, pompe, vannes)
B02	L'augmentation de la température de départ a dépassé sa limite maximale	Le débit d'eau est insuffisant dans l'installation • Contrôler la circulation (sens, pompe, vannes) • Contrôler la pression d'eau
		Erreur de sonde • Contracter le professionnel assurant la maintenance de l'appareil
B07	Ecart maximum entre la température de départ et de return dépassé	Le débit d'eau est insuffisant dans l'installation • Contrôler la circulation (sens, pompe, vannes) • Contrôler la pression d'eau
		Erreur de sonde • Contracter le professionnel assurant la maintenance de l'appareil
B08	L'entrée RL sur le bornier de la carte électronique PCU est ouverte	Erreur de paramètre • Contacter le professionnel assurant la maintenance de l'appareil
		Mauvaise connexion • Contacter le professionnel assurant la maintenance de l'appareil
B09	• Contacter le professionnel assurant la maintenance de l'appareil
B10	L'entrée BL sur le bornier de la carte électronique PCU est ouverte	Le contact branché sur l'entrée BL est ouvert • Contacter le professionnel assurant la maintenance de l'appareil
B11		Erreur de paramètre • Contacter le professionnel assurant la maintenance de l'appareil
		Mauvaise connexion • Contacter le professionnel assurant la maintenance de l'appareil
B13	Erreur de communication avec la carte électronique SCU	Mauvais raccordement • Contacter le professionnel assurant la maintenance de l'appareil
		Carte électronique SCU non installée dans la chaudière • Contacter le professionnel assurant la maintenance de l'appareil
B14	La pression d'eau est inférieure à 0,8 bar Man	que d'eau dans le circuitRajouter de l'eau dans l'installation
B15	Pression gaz trop faible Mauvais réglage du pr	essostat gaz sur la carte électronique SCUVérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareil
B16	La carte électronique SU n'est pas reconnaue Mauvaise carte électronique SU pour cette chaudièreContacter le professionnel assurant la maintenance de l'appareil	Mauvaise carte électronique SU pour cette chaudièreContacter le professionnel assurant la maintenance de l'appareil
B17	Les paramètres stockés sur la carte électronique PCU sont alterés	Erreur de paramètres sur la carte électronique PCUContacter le professionnel assurant la maintenance de l'appareil
B18	La carte électronique PSU n'est pas reconnaue Mauvaise carte électronique PSU pour cette chaudièreContacter le professionnel assurant la maintenance de l'appareil	Mauvaise carte électronique PSU pour cette chaudièreContacter le professionnel assurant la maintenance de l'appareil
B19	La chaudière n'est pas configurée La carte électronique PSU a été changéeContacter le professionnel assurant la maintenance de l'appareil	Mauvaise connexionContacter le professionnel assurant la maintenance de l'appareil
B21	Erreur de communication entre les cartes électroniques PCU et SU
B22	Disparition de la flamme pendant le fonctionnement	Pas de courant d'ionisationVérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareil
B25	Erreur interne de la carte électronique SU	Contacter le professionnel assurant la maintenance de l'appareil
B26	La sonde du gallon ECS est déconnectée ou en court-circuit	Contacter le professionnel assurant la maintenance de l'appareil
B27	La sonde en sortie de l'échangeur à plaques est déconnectée ou en court-circuit	Contacter le professionnel assurant la maintenance de l'appareil
B28	Un gallon HL est détecté alors que la chaudière ne peut pas le piloter.Ce message disparait au bout de 10 secondes si la chaudière peut piloter le gallon HL	Attendre 10 secondes pour voir si le défaut persististeContacter le professionnel assurant la maintenance de l'appareil
B29	Erreur de communication entre les cartes électroniques PCU et SCU-s191	Mauvaise connexionContacter le professionnel assurant la maintenance de l'appareil
B30	Erreur de communication entre les cartes électroniques SCU-s191 et la régulation solaire	Mauvaise connexionContacter le professionnel assurant la maintenance de l'appareil
B31	Le TAS est en circuit ouvert Le Titan Active System® est en circuit ouvertContacter le professionnel assurant la maintenance de l'appareilRemarques:La production d'eau chaude sanitaire est arrêtée mais peut néanmoins être reliçée pour 72 heures après extinction de la chaudière.Le gallon n'est plus protégé.Si un gallon sans Titan Active System® est raccordé sur la chaudière, vérifier que le connecteur de simulation TAS est monté sur la carte SCUs191.	Mauvaise connexionContacter le professionnel assurant la maintenance de l'appareil
B32	Le TAS est en court-circuit Le Titan Active System	tem® est en court-circuit • Contacter le professionnel assurant la maintenance de l'appareil Remarques : La production d'eau chaude sanitaire est arrêtée mais peut néanmoins être reliçée pour 72 heures après extinction de la chaudière. Le ballon n'est plus protégé. Si un ballon sans Titan Active System® est raccordé sur la chaudière, vérifier que le connecteur de simulation TAS est monté sur la carte SCU-s191.
B33	La sonde collecteur de la régulation solaire est défectueuse	Mauvaise connexion Défaillance de sonde • Contacter le professionnel assurant la maintenance de l'appareil
B34	La sonde du gallon solaire est défectueuse Ma	uvaise connexion Défaillance de sonde • Contacter le professionnel assurant la maintenance de l'appareil

6.2 Défauts (code de type lxx)

En cas de défaut de fonctionnement, le tableau de commande clignote et affiche un code.

1. Noter le code affiché. Le code est important pour le dépistage correct et rapide du type de dérangement et pour une éventuelle assistance technique.
2. Appuyer sur la touche. Si le code s'affiche à nouveau, éteindre et rallumer la chaudière.

Code	Origine du défaut	Description Vérification / solution
L00	PCU Carte électronique PSU non connectée Mauvais	se connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil
L01	PCU Les paramètres de sécurité sont erronés	Mauvais connexionCarte électronique PSU défectueuseContacter le professionnel assurant la maintenance de l'appareil
L02	PCU La sonde départ chaudière est en court-circuit	Mauvais connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L03	PCU La sonde départ chaudière est en circuit ouvert	Mauvais connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L04	PCU Température de chaudière trop BASSE Mauvais	connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
		Aucune circulation d'eauPurger l'air de l'installation de chauffageContrôleter la circulation (sens, pompé, vannes)Contrôleter la pression d'eau
L05	PCU Température de chaudière trop haute Mauvaise	connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareilAucune circulation d'eauPurger l'air de l'saturation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L06	PCU La sonde température retour est en court-circuit	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L07	PCU La sonde température retour est en circuit ouvert	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
L08	PCU Température de retour trop basse Mauvaise conneXionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareilAucune circulation d'eauPurger l'air de l'saturation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L09	PCU Température de retour trop élevé Mauvaise conneXionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareilAucune circulation d'eauPurger l'air de l'saturation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L10	PCU Ecart insuffisant entre les températures de départ et de return	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareilAucune circulation d'eauPurger l'air de l'saturation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L11	PCU Ecart entre les températures de départ et de return trop important	Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareilAucune circulation d'eauPurger l'air de l'saturation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L12	PCU Température maximale de la chaudière dépassée (Thermostat maximum STB)		Mauvaise connexionDéfaillance de sondeContacter le professionnel assurant la maintenance de l'appareil
			Aucune circulation d'eauPurger l'air de l'installation de chauffageContrôler la circulation (sens, pompe, vannes)Contrôler la pression d'eau
L14	PCU 5 échéances de démarrage du brûleur Absence d'arc d'allumage		Présence d'arc d'allumage mais pas de formation de flammeVérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareil
			Présence de flamme mais ionisation insuffisante (<3 μA)Vérifier que le robinet gaz est bien ouvertContacter le professionnel assurant la maintenance de l'appareil
L16	PCU	D'élection d'une flamme parasite	Présence d'un courant d'ionisation alors qu'il n'y a pas de flamme Transformateur d'allumage défectueuxVanne gaz défectueuseLe brûleur reste incandescent : CO2 trop élevéContracter le professionnel assurant la maintenance de l'appareil
L17	PCU Problème ne sur la vanne gaz Mauvaise connexion		Carte électronique SU défectueuseContracter le professionnel assurant la maintenance de l'appareil
L34	PCU Le ventilateur ne tourne pas à la bonne vitesse		Mauvaise connexionVentilateur défectueuxContracter le professionnel assurant la maintenance de l'appareil
L35	PCU Départ etretour inversés Mauvaise connexion		Défaillance de sondeContracter le professionnel assurant la maintenance de l'appareilSens de la circulation d'eau inverséContrôler la circulation (sens, pompe, vannes)
L36	PCU La flâme a disparu plus de 5 fois en 24 heures pendant que le brûleur était en marche		Pas de courant d'ionisationVérifier que le robinet gaz est bien ouvertContracter le professionnel assurant la maintenance de l'appareil
L37	PCU Rupture de communication avec la carte électronique SU		Mauvaise connexionContracter le professionnel assurant la maintenance de l'appareil
L38	PCU Rupture de communication entre les cartes électroniques PCU et SCU		Mauvaise connexionCarte électronique SCU non connectée ou défectueuseContracter le professionnel assurant la maintenance de l'appareil
L39	PCU L'entrée	BL s'est ouverte durant un instant	Mauvaise connexion Cause externe Paramètre mal régle • Contacter le professionnel assurant la maintenance de l'appareil
L40	PCU Erreur	de test de l'unité HRU/URC Mauvaise coïncexion Cause externe Paramètre mal régle • Contacter le professionnel assurant la maintenance de l'appareil	Annexion Cause externe Paramètre mal régle • Contacter le professionnel assurant la maintenance de l'appareil
L250	PCU La pression d'eau est trop faible Circuit hydraulique mal purgé Fuite d'eau Erreur de mesure • Faire un appoint d'eau si nécessaire • R éarmer la chaudière	què mal purgé Fuite d'eau Erreur de mesure • Faire un appoint d'eau si nécessaire • R éarmer la chaudière
L251	PCU Défaut	du capteur de pression d'eau Problème de câblage Le manomètre est défectueux Carte sondes défectueuse • Contacter le professionnel assurant la maintenance de l'appareil	Le manomètre est défectueux Carte sondes défectueuse • Contacter le professionnel assurant la maintenance de l'appareil

7.1 Caractéristiques techniques

Type de chaudière EGC 25
Généralités
Plages de puissance (Pn)Régime Chauffage (80/60 °C)	Minimum-maximum	kW 5,0 - 24.1
Plages de puissance (Pn)Régime Chauffage (50/30 °C)	Minimum-maximum	kW 5,6 - 25.5
Plages de puissance (Pn)Régime Chauffage (40/30 °C)	Minimum-maximum	kW 5,6 - 25.9
Débit thermique (Qn)Régime Chauffage (Hi)	Minimum-maximum	kW 5,2 - 25.0
Débit thermique(Qn)Régime Chauffage (Hs)	Minimum-maximum	kW 5,8 - 27.8
Débit thermique(Qnw)Régime ECS (Hi)	Minimum-maximum	kW 5,2 - 29.3
Débit thermique(Qnw)Régime ECS (Hs)	Minimum-maximum	kW 5,8 - 32.6
Rendement chauffage à pleine charge (Hi) (80/60 °C) - % 96,3
Rendement chauffage à pleine charge (Hi) (50/30 °C) - % 102,0
Rendement chauffage à charge partielle (Hi) (Température de retour 60°C) - % 96.1
Rendement chauffage à charge partielle (EN 92/42) (Température de retour 30°C)	- % 108,0
Données relatives aux gaz et aux produits de combustion
Consommation de gaz - Gaz naturel H (G20) Minimum-maximum		m3/h	0,55 - 3,10
Consommation de gaz - Gaz naturel L (G25) Minimum-maximum		m3/h	0,64 - 3,61
Consommation de gaz - Propane G31 Minimum-maximum		m3/h	0,21 - 1,20
NOx-Emission (Suvant EN297A3)		mg/kWh 38
Débit massique des fumées Minimum-maximum kg/h 8,9 - 49,3
Température des fumées Minimum-maximum °C 30 - 80
Contre-pression maximale		Pa	120
Caracteristiques du circuit chauffage
Contenance en eau (Hors vase d'expansion)		I	1,9
Pression de service de l'eau	Minimum	kPa (bar)	80 (0,8)
Pression de service de l'eau (PMS)	maximum	kPa (bar)	300 (3,0)
Température de l'eau	maximum	°C	110
Température de service	maximum	°C	90
Caracteristiques électriques
Tension d'alimentation		VAC	230
Puisance absorbée - Grande vitesse	maximum	W	116
Puisance absorbée - petite vitesse	maximum	W	25
Puisance absorbée - Stand-by	maximum	W	4
Indice de protection électriche			IP21
Autres caractéristiques
Poids (à vide)		kg	50

8.1 Conseils pour économiser de l'énergie

Bien ventiler la pièce où est installée la chaudière. Ne pas boucher les aérations. - N'pas couvrir les radiateurs. Ne pas mettre en place des rideaux devant les radiateurs. - Mettre en place des panneaux réfléchissants à l'arrière des radiateurs pour éviter des pertes de chaleur. Isoler les tuyauteries dans les pièces qui ne sont pas chauffées (caves et greniers). Fermer les radiateurs dans les pièces non utilisées. Ne pas laisser couler inutillement de l'eau chaude (et froide). Installer un pommeau de douche économique pour économiser jusqu'à 40% d'énergie. Préférer une douche à un bain. Un bain consomme 2 fois plus d'eau et d'énergie.

8.2 Recommendations

Une commande à distance est disponible dans les versions suivantes :

Filaire Radio

Le réglage du tableau de commande et/ou de la commande à distance a une grande influence sur la consommation d'énergie.

Quelques conseils :

Dans la pièce où se trouve la sonde d'ambiance, il n'est pas conseillé d'installer des radiateurs avec robinet thermostatique. Si un robinet thermostatique est présent, l'ouvrir complètement. Fermer ou ouvrir complètement les robinets thermostatiques des radiateurs entraîne des fluctuations de température non souhaitées. Ouvrir et fermer les robinets thermostatiques par petits paliers. Baisser la consigne à environ 20°C. Ceci permet de réduire les frais de chauffage et la consommation d'énergie. Baisser la consigne lors de l'aération des pièces. Lors du réglage du programme horaire, tenir compte des jours d'absence et des congés.

9.1 Généralités

Vous venez d'acquérir l'un de nos appareils et nous vous remercions de la confiance que vous nous avez ainsi témoignée.

Nous nous permettons d'attirer votre attention sur le fait que votre appareil gardera d'autant plus ses qualités premières qu'il sera vérifié et entretenu régulièrement.

Votre installateur et tout notre réseau restent bien entendu à votre disposition.

9.2 Conditions de garantie

Les dispositions qui suivent ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale stipulée aux articles 1641 à 1648 du Code civil.

Votre appareil bénéficiera d'une garantie contractuelle contre tout vice de fabrication à compter de sa date d'achat mentionnée sur la facture de l'installateur.

La durée de notre garantie est mentionnée dans notre catalogue tarif. Notre responsabilité en qualité de fabricant ne saurait être engagée au titre d'une mauvaise utilisation de l'appareil, d'un défaut ou d'une insuffisance d'entretien de celui-ci, ou d'une mauvaise installation de l'appareil (il vous appartient à cet égard de veiller à ce que cette dernière soit réalisée par un professionnel qualifié).

Nous ne saurions en particulier être tenus pour responsables des dégâts matériels, pertes immatérielles ou accidents corporels consécutifs à une installation non conforme :

aux dispositions légales et réglementaires ou imposées par les autorités locales, aux dispositions nationales, voire locales et particulières régissant l'installation, - à nos notices et prescriptions d'installation, en particulier pour ce qui concerne l'entretien régulier des appareils, aux règles de l'art.

Notre garantie est limitée à l'échange ou la réparation des seules pièces reconnues défectueuses par nos services techniques à l'exclusion des frais de main d'œuvre, de déplacement et de transport.

Notre garantie ne couvre pas le remplacement ou la réparation de pièces par suite notamment d'une usure normale, d'une mauvaise utilisation, d'interventions de tiers non qualifiés, d'un défaut ou d'insuffisance de surveillance ou d'entretien, d'une alimentation électrique non conforme et d'une utilisation d'un combustible inapproprié ou de mauvaise qualité.

Les sous-ensembles, tels que moteurs, pompes, vannes électriques, etc., ne sont garantis que s'ils n'ont jamais été démontés.

Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002 publiée sur le J. O. N° 57 du 8 mars 2002, restent valables.

De Dietrich thermique s. a. s.

Direction des Ventes France

1. rue de la Gare

F-67580 MERTZWILLER

[phone]

[phone]

De Dietrich

KINDIA 0825120520 0.154TTC/RR

www.waltermelier.com

Z.I. de la Veyre B, St-Légier

CH-1800 VEVEY

[phone]

Serviceline [phone]

[phone]

[e-mail]

OVAONLO00A

© Droits d'auteur

Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être produits sans notre autorisation écrite préalable.

12/07/2011

300024470-001-A

De Dietrich

DE DIETRICH THERMIQUE

57, rue de la Gare F-67580 MERTZWILLER - BP 30
