Type de produit	Projecteur LED portable
Marque	ASUS
Modèle	B1M
Technologie d'affichage	DLP® 0,45"
Résolution native	WXGA 1280 x 800
Luminosité	700 lumens
Contraste	3500:1 DCR
Source lumineuse	LED R/G/B, durée de vie jusqu'à 30 000 heures
Dimensions (L x P x H)	175 x 138 x 44,5 mm
Poids net	Moins de 0,9 kg
Alimentation	Adaptateur secteur 65-95W, consommation ≤65W (ECO) / ≤85W (standard), veille <0,5W
Haut-parleurs intégrés	2 x 2W avec technologie SonicMaster
Connectivités	HDMI 1.3 (HDCP), VGA, USB 2.0, lecteur de carte SD/SDHC, sortie audio 3,5 mm, entrée AV composite, Wi-Fi (dongle requis)
Correction trapézoïdale	Numérique, jusqu'à ±40° (auto et manuel)
Formats d'image supportés	16:10, 16:9, 4:3
Fonctions multimédia	Centre multimédia (photos, vidéos, musique, documents), Ezlink, mode démo, 3D
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide (eau ou détergent neutre), lentille avec chiffon spécial ; ne pas utiliser de solvants
Sécurité	Verrou Kensington®
Pièces détachées et réparabilité	Pile télécommande CR2025 ; adaptateur secteur ; ne pas démonter, contacter le SAV ASUS
Informations générales	Température d'utilisation 0-40°C, humidité 20-90% ; accessoires : sacoche, télécommande, câble VGA, guide de démarrage rapide

FOIRE AUX QUESTIONS - B1M ASUS

Comment brancher le projecteur ASUS B1M à un ordinateur ?

Utilisez le câble VGA fourni pour connecter le port VGA du projecteur à la sortie VGA de l'ordinateur. Vous pouvez également utiliser un câble HDMI pour une meilleure qualité. Assurez-vous que le projecteur est allumé et sélectionnez la source d'entrée correspondante (VGA ou HDMI) via le bouton Entrée.

Comment régler la mise au point de l'image ?

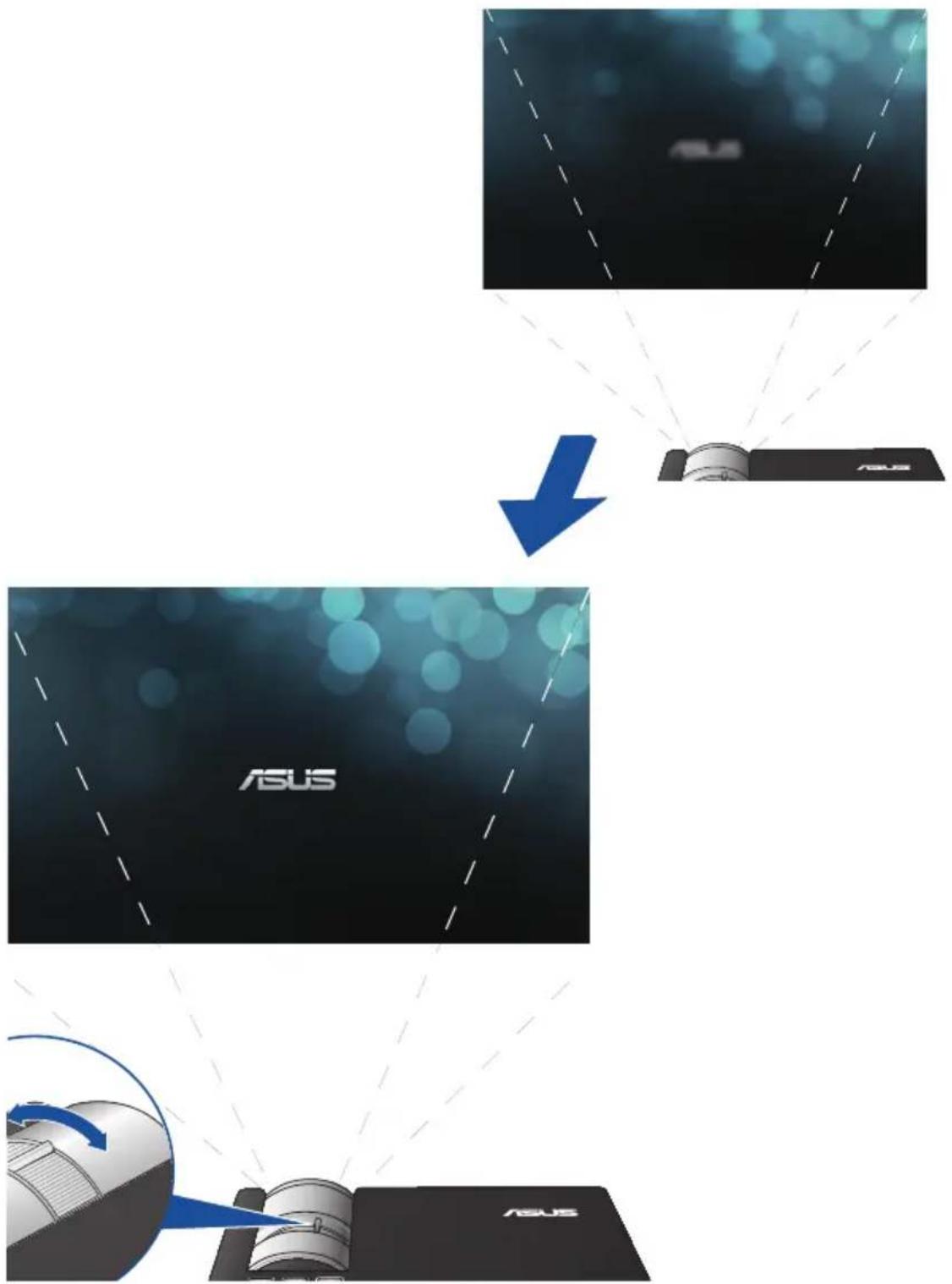

Tournez la bague de mise au point située sur le dessus du projecteur vers la gauche ou la droite jusqu'à obtenir une image nette. Utilisez de préférence une image fixe pour effectuer ce réglage.

Le projecteur affiche une image déformée, que faire ?

Utilisez la correction trapézoïdale numérique. Appuyez sur le bouton Distorsion trapézoidale du panneau de contrôle ou de la télécommande, puis ajustez à l'aide des touches directionnelles. Vous pouvez également activer la correction automatique dans le menu Réglages.

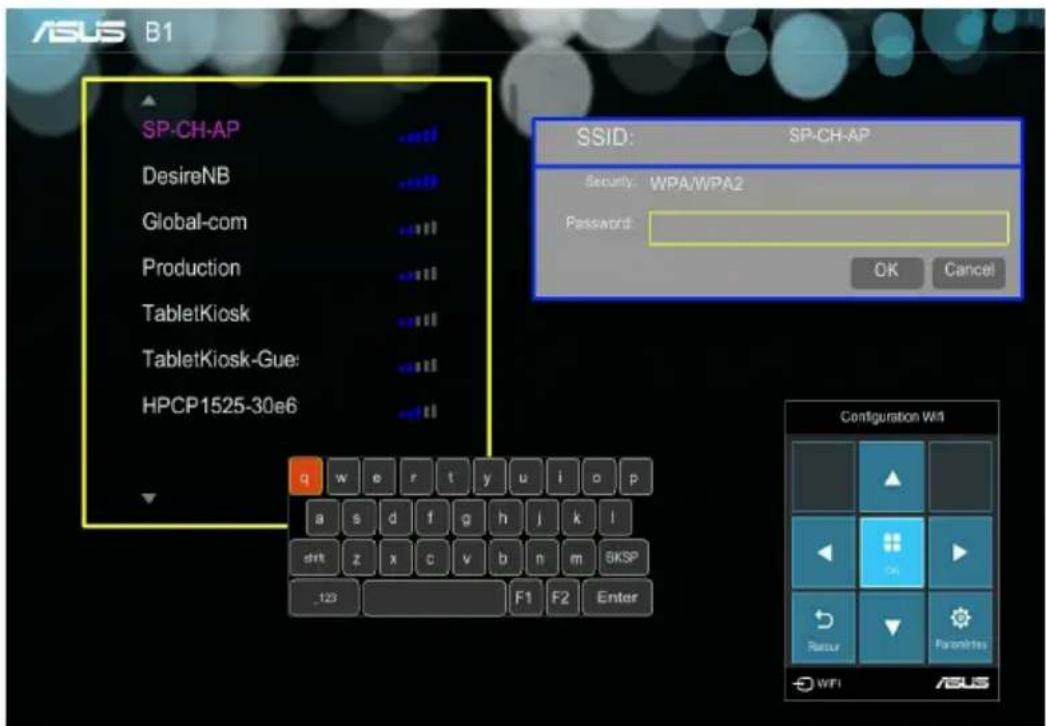

Comment utiliser la fonction Wi-Fi du projecteur ?

Insérez le dongle Wi-Fi fourni dans le port USB. Allumez le projecteur, ouvrez le Centre multimédia et sélectionnez Wi-Fi. Choisissez le mode point d'accès ou client. Pour le mode point d'accès, connectez votre appareil au réseau ASUS_B1 et saisissez le mot de passe affiché à l'écran. Pour le mode client, sélectionnez votre réseau Wi-Fi domestique.

Quels formats de fichiers sont compatibles avec le Centre multimédia ?

Le Centre multimédia prend en charge les formats suivants : Photos : JPG, JPEG, BMP ; Vidéos : AVI, MKV, MP4, MOV, WMV, etc. (codecs H.264, MPEG-2/4, DivX) ; Musique : MP3, WMA, AAC, OGG, WAV ; Documents : PDF, DOC/DOCX, XLS, PPT/PPTX, TXT.

Comment projeter en 3D avec le projecteur B1M ?

Vous devez utiliser des lunettes 3D compatibles avec la technologie DLP de Texas Instruments. Connectez l'ordinateur via HDMI ou VGA, réglez la résolution sur 1024x768, activez le mode PC 3D dans les réglages du projecteur, puis lisez un fichier 3D compatible. Assurez-vous que le logiciel de lecture convertit le format 3D en sortie séquentielle.

La télécommande ne fonctionne pas, que vérifier ?

1. Vérifiez que la pile bouton CR2025 est correctement installée (pôle + vers le haut). 2. Remplacez la pile si elle est usée. 3. Dirigez la télécommande vers le capteur infrarouge situé à l'arrière du projecteur, dans un rayon de 7 mètres et un angle de 15°.

Comment nettoyer la lentille du projecteur ?

Éteignez et débranchez le projecteur. Attendez que la lentille soit froide. Utilisez un chiffon de nettoyage pour lentille (microfibre) en effectuant des mouvements circulaires doux. Ne touchez jamais la lentille avec les doigts et n'utilisez pas de solvants.

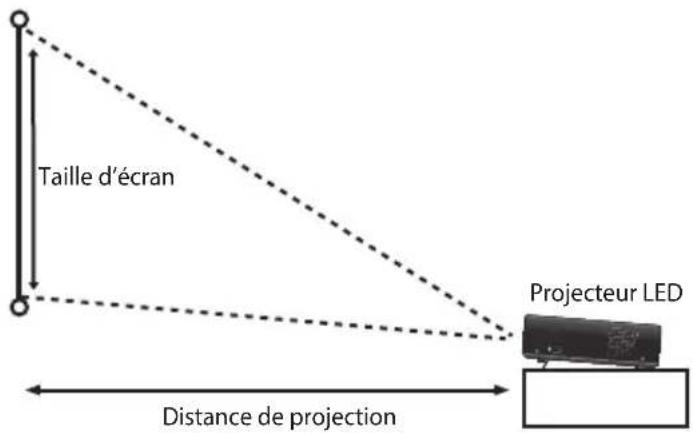

Quelle est la distance de projection recommandée ?

La distance de projection varie de 0,6 à 3 mètres, avec une taille d'image de 31,2 à 153 pouces (diagonale). Par exemple, pour une image de 100 pouces, placez le projecteur à environ 1,94 mètre de l'écran. Consultez le tableau des distances dans le manuel pour plus de précision.

Comment activer le mode économie d'énergie (ECO) ?

Appuyez sur le bouton Réglages du panneau de contrôle ou de la télécommande. Dans le menu, sélectionnez Mode ECO et choisissez Marche. Cela réduit la consommation à ≤65W et le bruit à environ 28 dBA.

MODE D'EMPLOI B1M ASUS

Aucune partie du préSENT manuel, y compris les produits et logiciels qui y sont décrits, ne peut être reproductive, transmise, transcribe, stockée dans un système de base de données, ni traduite dans aucune langue, sous une quelconque forme et par tout moyen, hormis la documentation conservée par l'acheteur à des fins de sauvegarde, sans la permission expresse de ASUSTeK COMPUTER INC. ("ASUS").

ASUS FOURNIT CE MANUEL "TEL QUEL" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYÉS OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIÈRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNÉES, INTERRUPTION DE COMMERCE ET ÉVÉNEMENTS SEMBLABLES), MÉME SI ASUS A ETÉ INFORME DE LA POSSIBILité DE TELS DOMMAGES PROVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon. Toutes les marques mentionnées dans ce manuel sont la propriété de leur propriétaires respectifs.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL NE SONT FOURNIES QU'A TITRE INFORMATIF, ET SONT SUJETTES A CHANGESMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ÉTRE INTERPRIÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITÉ POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAIT DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Copyright © 2015 ASUSTeK COMPUTER INC. Tous droits réservés.

CLAUSE DE RESPONSABILITÉ LIMITÉE

Des dommages peuvent survenir suite à un début sur une piece fabriquée par ASUS ou un tiers. Vous avrez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de plus que des dommages et intérêts pour les dommages corporels (y compris la mort) et les dégats aux biens immobiliers et aux biens personnels tangibles; ou les autres dommages et intérêts réels et directs résultat de l'omission ou de la défaillance d'exécuter ses devoirs légaux au titre de la presente Déclaration de Garantie, jusqu'àu prix forfaitaire officiel de chaque produit.

ASUS n'est responsable et ne peut vous indemniser qu'au titre des pertes, des dégats ou revendications basées sur le contrat, des préjudices ou des infractions à cette Déclaration de Garantie.

Cette limite s'applique aussi aux fournisseurs d'ASUS et à ses revendeurs. Il s'agit du maximum auquel ASUS, ses fournisseurs, et votre reveneur, sont collectivement responsables.

EN AUCUNE CIRCONSTANCE ASUS N'EST RESPONSABLE POUR CE QUI SUIT : (1) LES REVENDICATIONS DE TIERS CONTRE VOUS POUR DES DOMMAGES ET INTÉRÊTS ; (2) LES PERTES, OU DÉGATS, A VOS ENREGISTREMENTS DE DONNÉES ; OU (3) LES DOMMAGES ET INTÉRÊTS SPECIAUX, FORTUIS, OU INDIRECTS OU POUR N'IMPORTE QUELS DOMMAGES ET INTÉRÊTS ÉCONOMIQUES CONSÉCUTIFS (INCLUANT LES PERTES DE PROFITS OU D'ÉCONOMIES), ET CE même SI ASUS, SES FOURNISSEURS OU VOTRE REVENDEUR SONT INFORMÉS D'UNE TELLE POSSIBILITÉ.

SERVICE ET SUPPORT

Visitez notre site Web multilingue sur http://support.asus.com

Table des matieres

A propos de ce manuel 5

Messages 6
Typographie 6
Versions multilingues 6

Précautions relatives à la sécurité 7

Utiliser le projecteur LED 7
Maintenance et remplacement des pieces 7
Entretien du projecteur LED. 8
Mise au rebut 8

Chapitre 1 : Faire connaissance avec le projecteur LED

Caracteristiques 10

Dessus 10
Façade avant 12
Façade arrêté 13
Coté drot. 15
Coté gauche 16
Dessous 17

Télécommande 18

Remplacer la pile 19

Chapitre 2: Configuration du projecteur LED

Utiliser le projecteur LED 22

1. Connectez le projecteur à son adaptateur secteur............22
2. Connectez le projeteur à votre apparéil............24
3. Reglez la hauteur du projecteur LED. 30

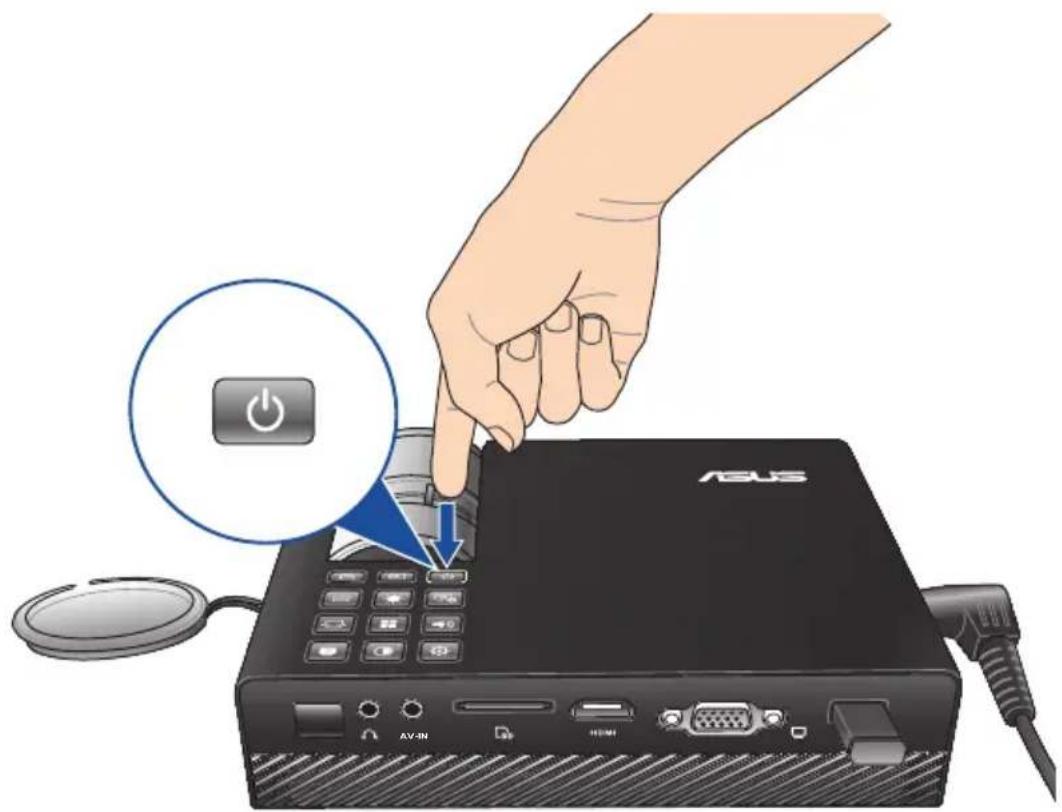

4. Appuyez sur le bouton Marche/Arrêt 32
5. Reglez le focus de l'image. 33

Chapitre 3 : Utilisation de l'interface OSD

Ouvrirdesprogrammes. 36

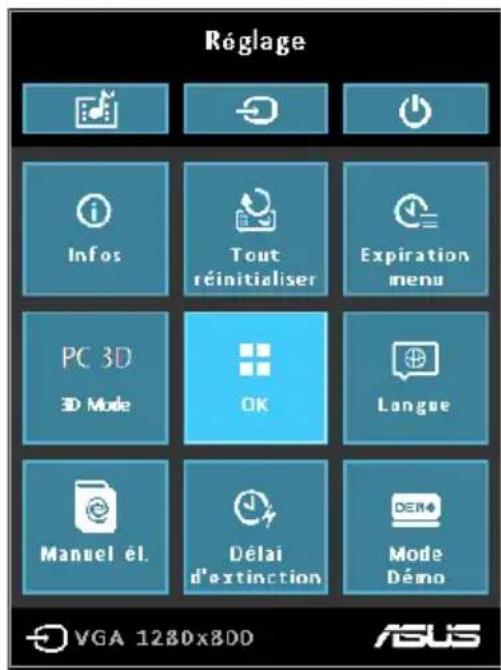

Grille de contrôle 37

Utiliser le projecteur LED pour la première fois 38

Réglages du projecteur LED 40

Utiliser des lunettes 3D 48

Utiliser le mode de démonstration 49

Activierle modeDemo. 49

Créer et visionner vos propres démos 50

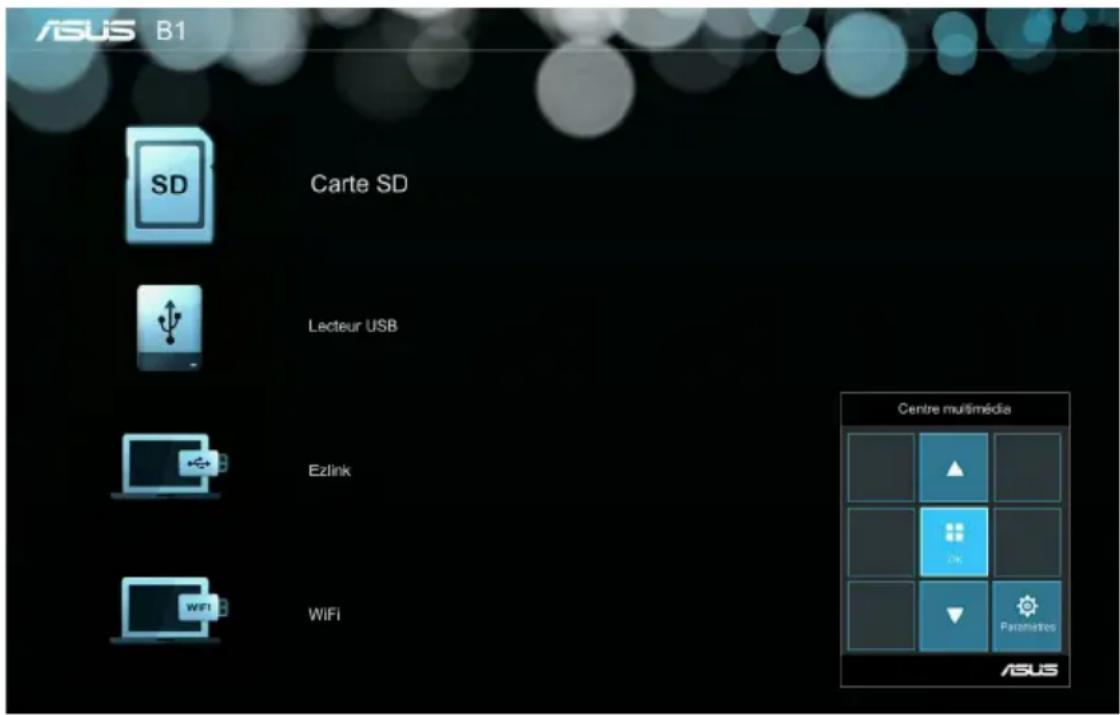

Utiliser le Centre multimédia 51

Ouvrir le Centre Multimédia 51

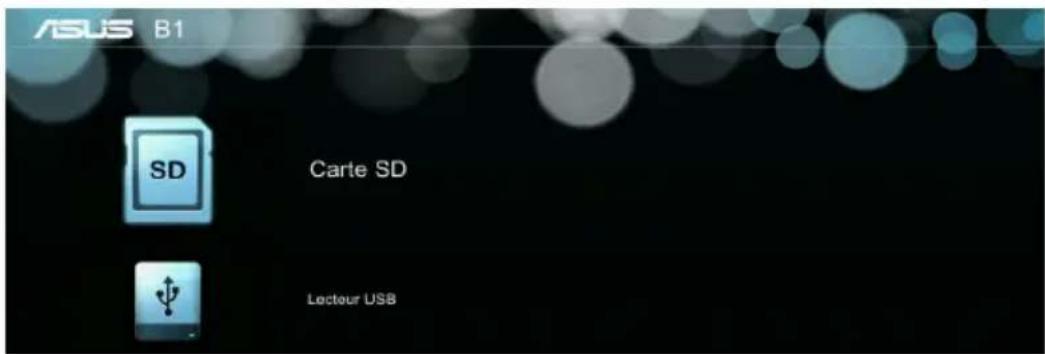

Ouvrir des fichiers contenus sur une carte SD ou sur un support de stockage USB. 52

Ezlink 58

Wi-Fi 60

Versions multilingues. 65

Appendices

Rapport de la Commission Fédérale des Communications. 67

Rapport du Département Canadien des Communications 68

Déclaration de conformité aux normes environnementales internationales 68

Services de reprise et de recyclage d'ASUS. 68

Caracteristiques du projecteur LED B1M 69

Timings PC 72

À propos de ce manuel

Ce manuel offre une vue d'ensemble des caractéristiques logicielles et matérielles de votre projecteur LED, et est constitué des chapitres suivants:

Chapitre 1 : Faire connaissance avec le projecteur LED

Ce chapitre offre une vue d'ensemble de votre projecteur LED ainsi que de sa télécommande.

Chapitre 2: Configuration du projecteur LED

Ce chapitre vous explique comment configurer et utiliser votre projecteur LED.

Chapitre 3 : Utilisation de l'interface OSD

Ce chapitre est consacré à l'interface OSD du projecteur LED.

Appendice

Cette section inclut un certain nombre de notices relatives à la sécurité.

Messages

Pourmettre en valeur les informations essentielles offertes par ce guide,les messages sontpresentes de la maniere qui suit:

IMPORTANT! Ce message contient des informations vitales devant être suivies pour compléter une tâche.

REMARQUE: ce message contient des informations et des astuces additionnelles pouvant vous aider à compléter certaines tâches.

AVERTISSEMENT! Ce message contient des informations importantes devant être suivies pour garantir votre sécurité lors de l'execution de certaines tâches et de ne pas endommager le projecteur et ses composants.

Typographie

Gras = fait ↔ reference à un menu ou un éléments devant être sélectionné.

Italieque = indique les sections de ce manuel auxquelles vous pouvez vous reférer.

Versions multilingues

Vous pouvez télécharger ce manuel dans d'autres langues sur le site : http://support.asus.com

Précautions relatives à la sécurité

Utiliser le projecteur LED

• Consultez ce manuel et lisez attentivement les instructions relatives à la sécurité avant d'opérer le projecteur LED.
• Respectez les remarques et les avertissements offerts dans ce manuel.
• Ne placez le projecteur LED sur une surface instable ou inégale.
• N'utilisez pas le projecteur LED dans un environnement enfume ou poussiêux. Les résidus de fumée et de poussière peuvent s'accumuler sur des composants critiques et endommager le projecteur LED ou affecter ses performances.
• Ne bloquez pas ou ne placez pas d'objet sur ou à proximé des orifices d'aération du projecteur LED. Le faire peut engendrer une accumulation de chaleur pouvant dégrader la qualité d'image et endommager le projecteur.
• Vérifiez que la tension d'opération du projecteur LED corresponde bien à celle utilisée par la source d'alimentation.

Maintenance et remplacement des pieces

• Ne désassemblez pas ou ne tentez pas de réparer ce projecteur LED vous-même. Contactez le service après-vente d'ASUS pour obtenir une assistance technique.
• Lors du remplacement des pieces du projecteur LED, n'achetez que des pieces spécifiées par ASUS et contactez le centre de service le plus proche pour obtenir de l'aide.

Entretien du projecteur LED

• Éteignez puis débranchez le projecteur LED de sa prise électrique avant de le nettoyer.
• Pour nettoyer le boîtier du projecteur LED, utilisez un chiffon propre humidifié d'eau ou d'un mélange d'eau et de détergent neutre. Nettoyez les zones d'humidité restantes à l'aide d'un chiffon sec.
• Vérifiez que la lentille est froide avant de la nettoyer. Utilisez un chiffon de nettoyage pour lentille. Ne touche pas la lentille avec vos doigts.
• N'utilisez pas de solvants puissants tels que des diluants, du benzène ou autres produits chimiques sur ou à proximité de la surface du projecteur LED.
• N'utilisez jamais ce projecteur LED immédiatement après l'avoir déplaced d'un lieu froid. Lorsque le projecteur LED est exposé à un changement de température trop drasticique, l'humidité peut se condenser sur la lentille et d'autres composants internes. Pour éviter ce problème, n'utilisez le projecteur qu'àpres deux (2) heures suivant un changement extréme de température.

Mise au rebut

NE PAS mesure ce produit au rebut avec les déchets municipaux. Ce produit a été concu pour permettre une réutilisation et un recyclage appropriés des pieces. Le symbole représentant une benne à roues barrée indique que le produit (équipement électrique, electronique et ou contenant une batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

NE PAS mesure la batterie au rebut avec les déchets municipaux. Le symbole représentant une belle à roues barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

Chapitre 1:

Faire connaissance avec le projecteur LED

Caractéristiques

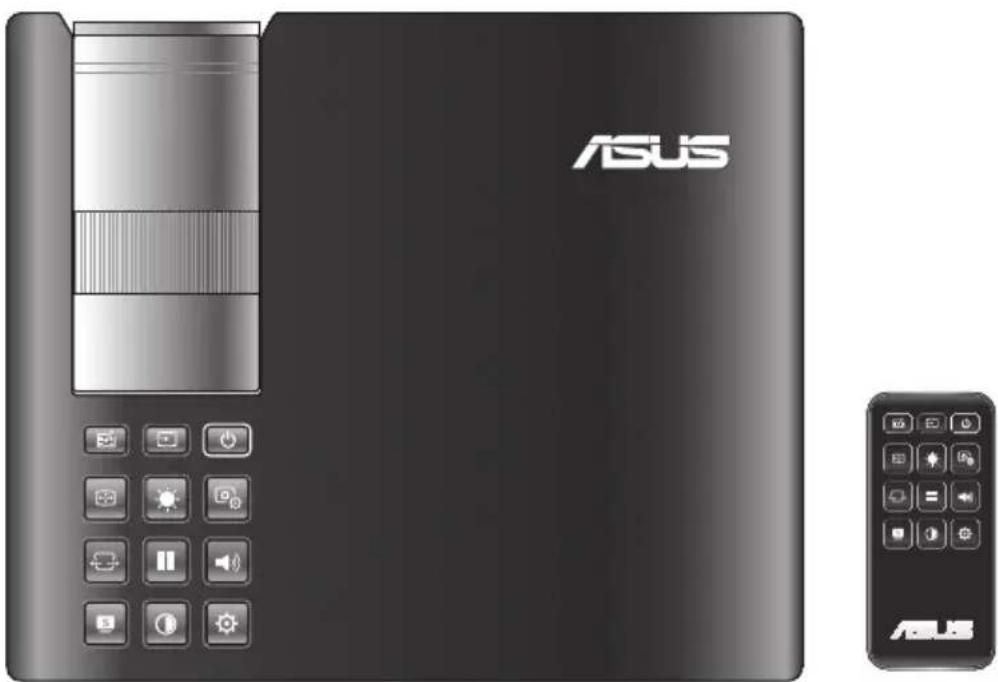

Dessus

1 Bague de mise au point

La bague de mise au point vous permet d'ajuster le focus de l'image du projecteur LED.

Boutons du panneau de contrôle

Ces boutons vous permettent de naviguer dans les menus de l'interface OSD. Individuèlement, ces boutons correspondent aussi à différents réglages spécifique du projecteur LED, tels qu'expliqués ci-dessous.

Centre multimédia Entrée Marche/Arrêt

Position d'image Luminosite Qualité d'image

REMARQUE: pour plus d'informations sur l'utilisation des boutons du panneau de contrôle, consultez la section Régliages du projecteur LED de ce manuel.

Façade avant

Orifice d'aération

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'aération pur éviter d'eventuelles surchauffes.

Lentille

La lentille transmet les images générées par le périphérique auquel le projecteur est connecté.

AVERTISSEMENT! Ne touche pas la lentille avec vos doigs ou un objet pointu.

3 Couvercle de la lentille

Ce couvercle permet de protéger la lentille contre les éraflues et l'accumulation de poussière.

IMPORTANT! Retirez le couvercle avant d'utiliser le projecteur LED.

Façade arrêté

1 Capterur infrarouge

Ce capteur détecte les signaux émis par la télécommande, vous permettant d'utiliser les fonctions du panneau de contrôle à une distance maximale de 7 metres et avec un angle de réception de 15 degrés.

2 Prise de sortie audio

Cette prise permet de connecter le projecteur LED à un système de haut-parleurs amplifiés ou à un caque audio.

3 Prise d'entrée audio/vidéo

Insérez un cable (3.5mm) A/V composite sur cette prise pour relier votre équipement audio/vidéo au projecteur LED.

REMARQUE: consultez le tableau de la page 25 pour savoirquel type de cable peut etre utilise avec cette prise.

4 Lecteur de cartes mémoire

Le lecteur de cartes mémoire intégré au projecteur LED prend en charge les cartes mémoire au format SD/SDHC.

5 Prise HDMI

Ce port est destiné à la connexion d'un périphérique exter le lui-même doté d'une interface HDMI (High-Definition Multimedia Interface). Il est compatible avec le standard HDCP permettant la lecture de disques Blu-ray et de tout autre contenu intégrant un verrou numérique.

6 Prise VGA

Ce port VGA permet de connecter votre projecteur LED à un périphérique externe doté d'une interface VGA.

7 Port USB 2.0

Le port USB 2.0 (Universal Serial Bus 2.0) est compatible avec les péripériques USB 2.0 et USB 1.1.

Haut-parleurs

Ce projecteur LED utilise la technologie SonicMaster pour offrir un son hi-fi de haute qualité et dessons de basses riches et vibrants par le biais des haut-parleurs intégrés.

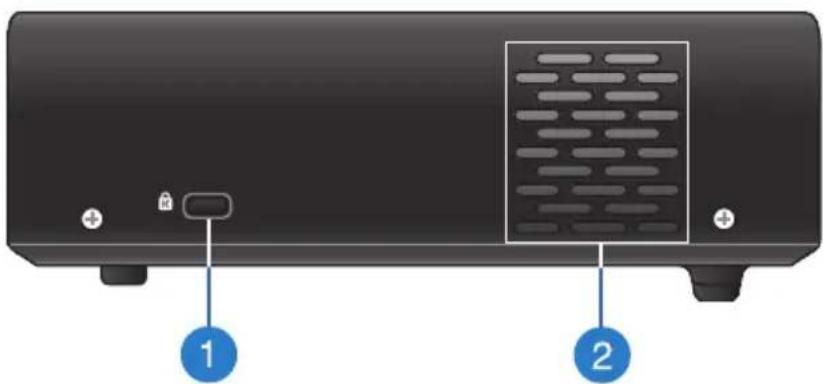

Côté droit

Fente de sécurité Kensington

Cette fente permet de sécuriser le projecteur LED à l'aide des produits de sécurité Kensington® compatibles.

2 Orifice d'aération

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'aération pur éviter d'eventuelles surchauffes.

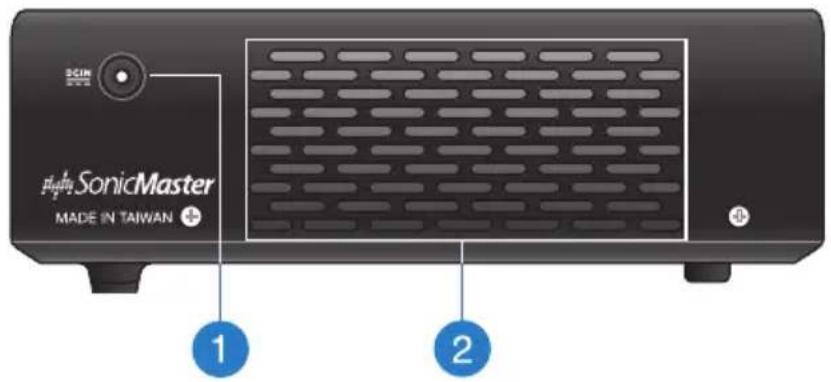

Côté gauche

1 Prise d'alimentation (CC)

Insérez l'adaptateur secteur sur cette prise pour alimenter le projecteur LED.

AVERTISSEMENT! L'adaptateur peut atteindre une température élevée lorsque celui-ci est relié au projecteur. Ne couvrez pas l'adaptateur et tenez-le éloigné de vous lorsque celui-ci est branché à une source d'alimentation.

Orifice d'aération

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'airation pur eviter d'eventuelles surchauffes.

Dessous

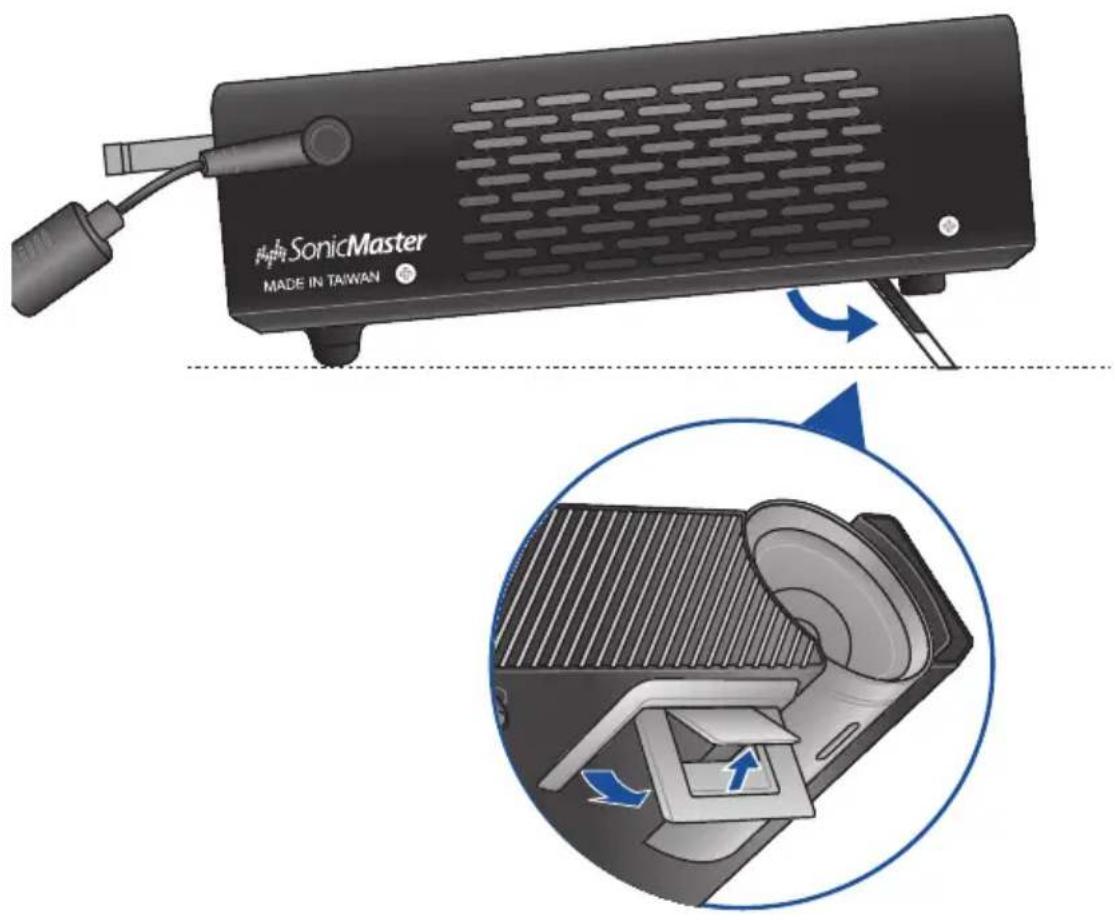

Pied de support

Ce pied de support permet d'ajuster la hauteur du projecteur LED de 5 ou 9.5 degrés.

2 Interface de connexion pour trépied

Cette interface permet de relier le projecteur LED à un trépied.

Télécommande

1 Boutons de contrôle

Ces boutons vous permettent de naviguer dans les menus de l'interface OSD. Individuèlement, ces boutons correspondent aussi à différents régages spécifique du projecteur LED.

REMARQUE: pour plus d'informations sur l'utilisation des boutons du panneau de contrôle, consultez la section Reglages du projecteur LED de ce manuel.

2 Compartiment à pile bouton

Ce compartment héberge la pile bouton (lithium CR2025) permettant d'alimenter la télécommande du projecteur LED.

REMARQUE: pour plus de détails, consultez la section Remplacer la pile à la page suivante de ce manuel.

Remplacer la pile

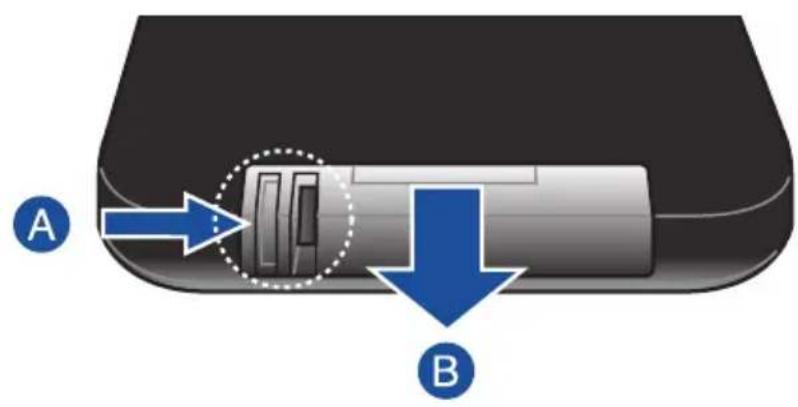

A. Déplacez le loquet du compartment à pile vers la droite pour déverrouiller le porte-pile.

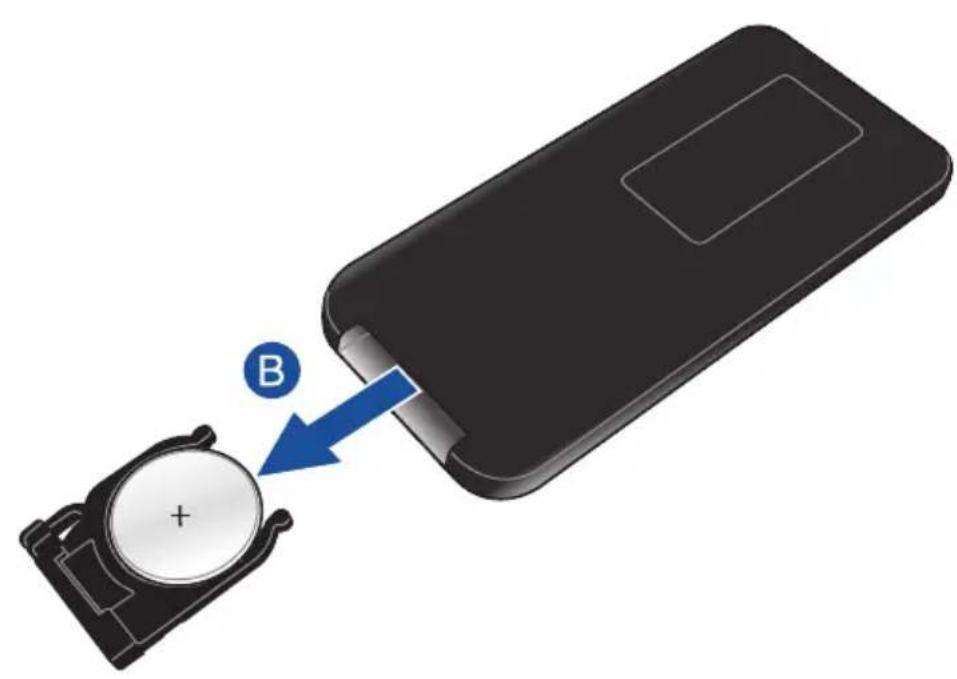

B. Sortez complètement le porte-pile de son compartment.

C. Retirez la pile usagée et placez une nouvelle pile bouton (de type lithium CR2025) dans le porte-pile en faisant attention que le signe (+) soit en face de vous.

D. Insérez le porte-pile dans son compartment, et poussez-le jusqu'à ce que léger clic sonore se fasse entendre, indiquant que celui-ci est bien sécurisé à la télécommande.

Chapitre 2:

Configuration du projecteur LED

Utiliser le projecteur LED

Ce projecteur LED portable se connecte aisément à vos apparêils pour vous permettre d'ouvrir des fichiers multimédia et de profiter des haut-parleurs intégrés dotés de la technologie SonicMaster ainsi que d'une connectivité Wi-Fi.

Pour éviter de vous blesser et de garantir le bon état de fonctionnement du projecteur, veuillez suivre les instructions suivantes lors de l'utilisation de votre projecteur LED.

1. Connectez le projecteur à son adaptateur secteur.

A et B. Utilisez le cordon d'alimentation CA/CC pour relier l'adaptateur secteur à une prise électrique.

C. Connectez l'adaptateur secteur à votre projecteur LED.

REMARQUE: ce projecteur LED est aussi compatible avec les adaptateurs secteurs ASUS de 65W à 95W.

Exigences en matière de cordon d'alimentation

Utilisez la prise CA appropriée à votre pays / région.

IMPORTANT! Contactez votre revendeur si le cordon d'alimentation accompagnant votre projecteur n'est pas compatible avec votre pays / région.

REMARQUE: il est fortement recommandé d'utiliser un péripérique source doté d'une prise de mise à la terre pour éviter les interférences dues aux fluctuations de tension.

pour l'Australie et la Chine continentale

pour les États-Unis, le Canada et Taiwan

pour l'Europe continentale pour le Royaume-Uni

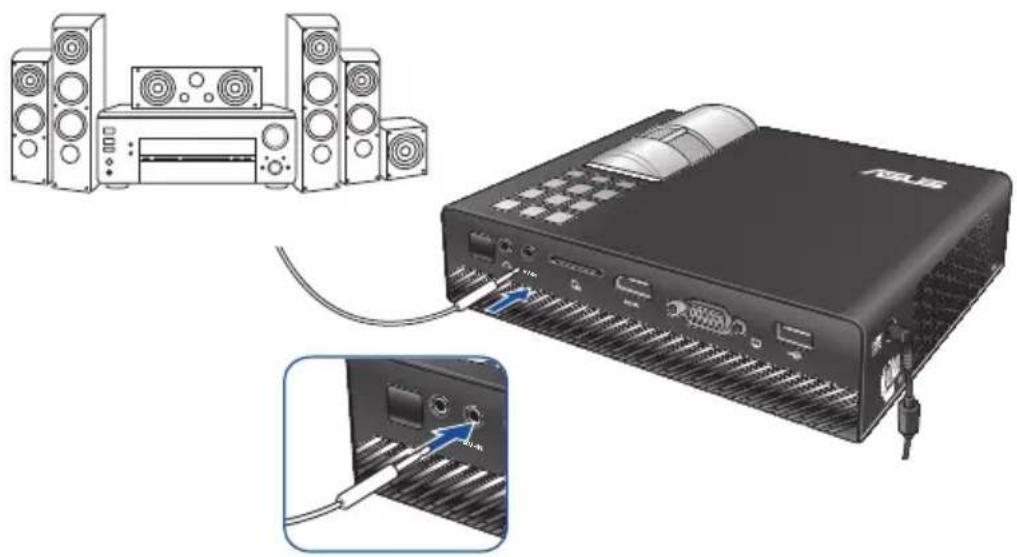

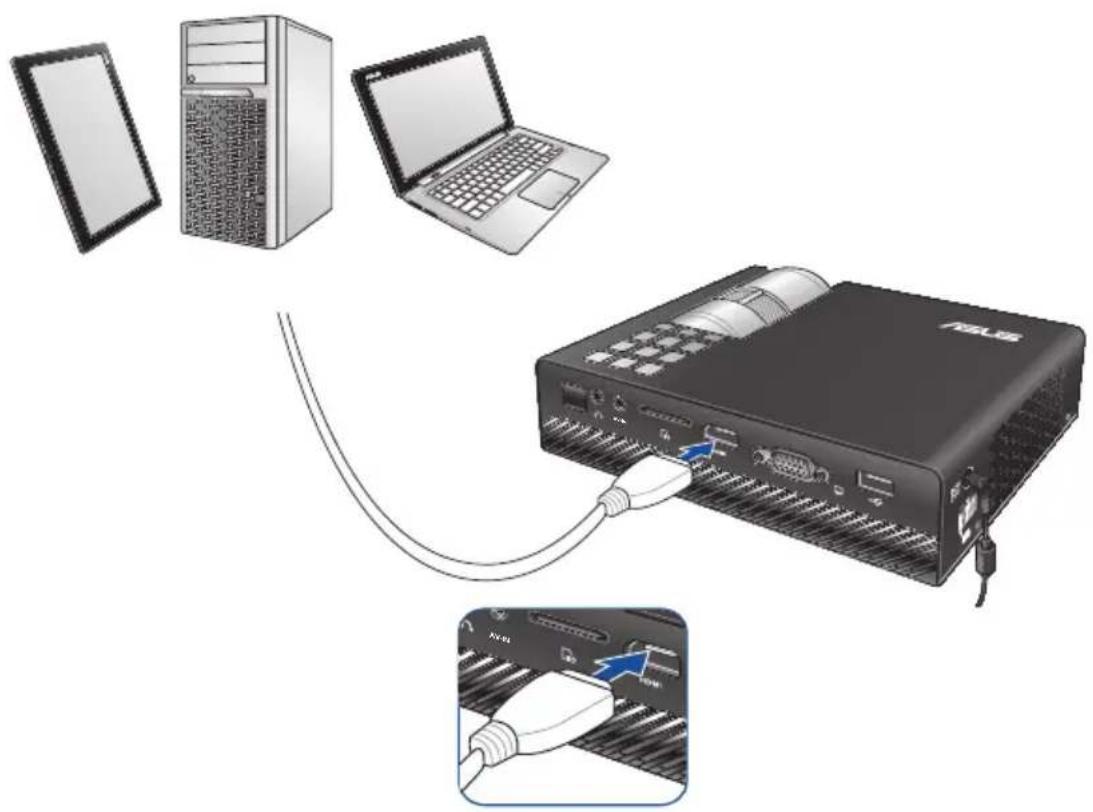

2. Connectez le projecteur à votre apparéil.

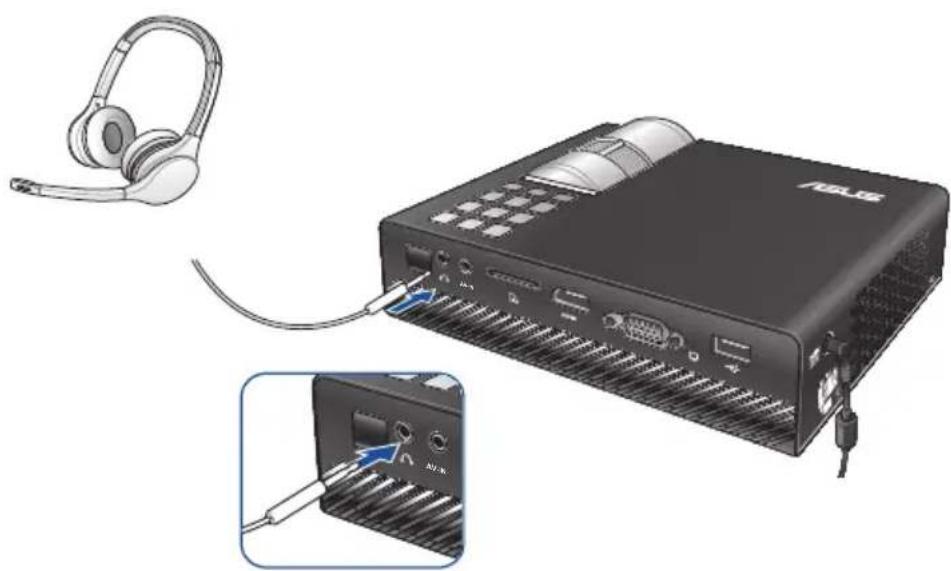

A. Prise de sortie audio

B. Prise d'entrée audio / video

REMARQUE: consultez le tableau ci-dessous pour savoir qu'elle broche doit être connectée à la prise AV-IN.

Broche Signal
1 Terre
2 Blanc - Signal audio gauche
3 Rouge - Signal audio droit
4 Jaune - Signal matériel

C. SD / SDHC

REMARQUE: pour plus de détails sur l'accès et l'ouverture de fichiers stockés sur une carte mémoire, consultez la section Utiliser le Centre Multimédia de ce manuel.

D. HDMI

REMARQUE: certains modèles de téléphones portables peuvent nécessiter un adaptateur spécial pour la connexion HDMI.

E. VGA

F. USB 2.0

Periphériques USB 2.0 compatibles :

Cable USB

Lecteur Flash

Dongle Wi-Fi

REMARQUE: pour plus de détails sur l'utilisation du port USB 2.0 et des formats de fichiers compatibles, consultez la section Utiliser le Centre Multimédia de ce manuel.

3. Réglez la hauteur du projecteur LED.

Votre projecteur LED intègre un pied de support permettant d'ajuster la hauteur de l'image.

AVERTISSEMENT! Vérifiez que le pied de support est complètement rétracté avant de placer le projecteur dans sa sacché de transport.

REMARQUES:

• Placez le projecteur LED sur une surface stable et égale.
• Maintenez un espace d'au moins 30 cm entre le projecteur et autres objets.
• Consultez votre revendeur pour obtenir plus d'informations relatives à l'installation telles que la suspension du projecteur LED au plafond.

Taille d'écran et distance de projection

Ajustez la distance entre le projecteur LED et l'écran de projection à l'aide du tableau ci-dessous.

Taille d'écran - 16:10 Distance de projection (pouces) (millimètres) (mètres)
30 762	0.58
40 1016	0.78
60 1524	1.16
80 2032	1.55
100 2540	1.94
120 3048	2.33
140 3556	2.71
160 4064	3.10

4. Appuyez sur le bouton Marche/Arrêt.

5. Réglez le focus de l'image.

Déplacez la bague de mise au point vers la gauche ou la droite pour régler le focus de l'image.

REMARQUE: utilisez une image fixe pour régler le focus.

Chapitre 3:

Utilisation de l'interface OSD

REMARQUE: les captures d'écran inclues dans ce chapitre ne sont données qu'à titre indicatif. L'interface logicielle du projecteur peut être mise à jour sans avis préalable.

Ouvrir des programmes

L'interface OSD contient un ensemble d'outils et de paramétres concus pour maximiser votre utilisation du projecteur LED. Vous pouvez naviguer dans les menus de l'interface OSD à l'aide des bouton du panneau de contrôle du projecteur ou de la télécommande.

Pour acceder aux options ou aux outils de l'interface OSD, reportez-vous à la grille de contrôle mentionné ci-dessous.

Grille de contrôle

La grille de contrôle offre un accès rapide aux options disponibles sur l'interface OSD.

Cette grille représenté les 8 boutons entourant le bouton du panneau de contrôle.

Boutons du panneau de contrôle

Exemple de grille de contrôle

Utiliser le projecteur LED pour la première fois

Prenez note des instructions suivantes lors de la première utilisation de votre projecteur LED.

1. Installez votre projecteur puis appuyez deux fois sur le bouton Marche/Arrêt. L'écran de bienvenue ASUS apparait pour indiquer que le projecteur a bien été allumé.
2. À l'aide des boutons du panneau de contrôle, Sélectionnez une langue.
3. Dans la grille de contrôle dédiée à la video de démonstration, Sélectionnez l'une des options suivantes :

Marché : cette option exécute la démonstration video de votre projecteur LED. Si vous désissiez cette option, passez directement à l' étape 4.

IMPORTANT!

• Cette option ouvre automatiquement la grille de contrôle destinée au mode démo à chaque démarrage de votre projecteur LED.
• Lorsque cette option est activée, votre projecteur LED exécute automatiquement la démonstration video.

REMARQUE: pour en savoir plus sur les fonctionnalités du mode démo, consultez la section Utiliser le mode de démonstration de ce manuel.

Arrêt : cette option ignore l'exécution de la démonstration video du projecteur LED et lance automatiquement la recherche des péripériques connectés.

IMPORTANT! Cette option désactive également la grille de contrôle dédiée au mode de démonstration. La grille de contrôle dédiée aux entrées audio/vidéo s'affiche à la place.

REMARQUE: pour en savoir plus sur les fonctionnalités du mode démo, consultez la section Utiliser le mode de démonstration de ce manuel.

1. ÀpRES ou pendant le visionnage de la video de démonstration, vous pouvez appuyer sur pour lancer la recherche des périphériques connectés.

Réglages du projecteur LED

Les boutons du panneau de contrôle peuvent non seulement être utilisés pour naviguer dans l'interface OSD, mais aussi pour acceder à différents réglages du projecteur LED.

Marche/Arrêt

Appuyez sur ce bouton pour allumer ou eteindre le projecteur.

Luminosite

Appuyez sur ce bouton pour ajuster la luminosité de l'image projetée.

Distorsion trapézoidale

Appuyez sur ce bouton pour corriger les images déformées.

Menu principal / OK

Appuyez sur ce bouton pour ouvrir le menu principal des réglages du projecteur LED, pour activer un élément sélectionné ou quitter la grille de contrôle actuelle.

Volume

Appuyez sur ce bouton pour régler le volume audio lu à partir du projecteur LED.

Contraste

Appuyez sur ce bouton pour régler le contraste de l'image projetée.

Centre Multimédia

Appuyez sur ce bouton pour ouvrir le Centre Multimédia.

REMARQUE: pour plus de détails, consultez la section Utiliser le mode de démonstration de ce manuel.

Entree

Appuyez sur ce bouton pour lancer la recherche des périphériques connectés au projecteur LED.

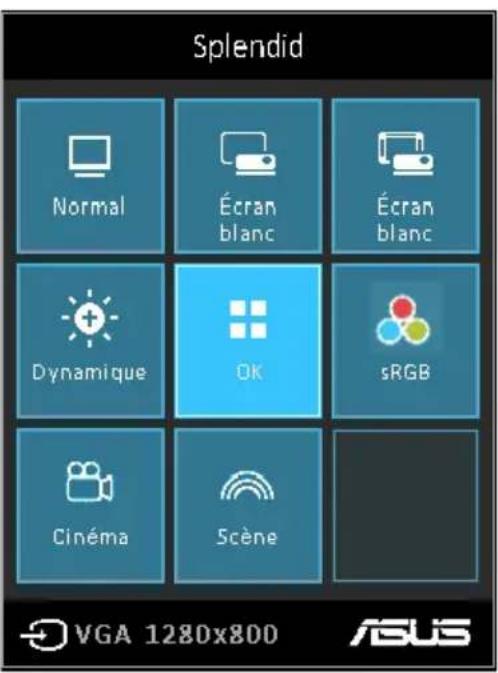

Technologie Splendid

Appuyez sur ce bouton pour activer l'un des modes d'affichage Splendid suivants: Normal, Écran noir, Écran blanc, Dynamique, sRGB, Cinema et Scène.

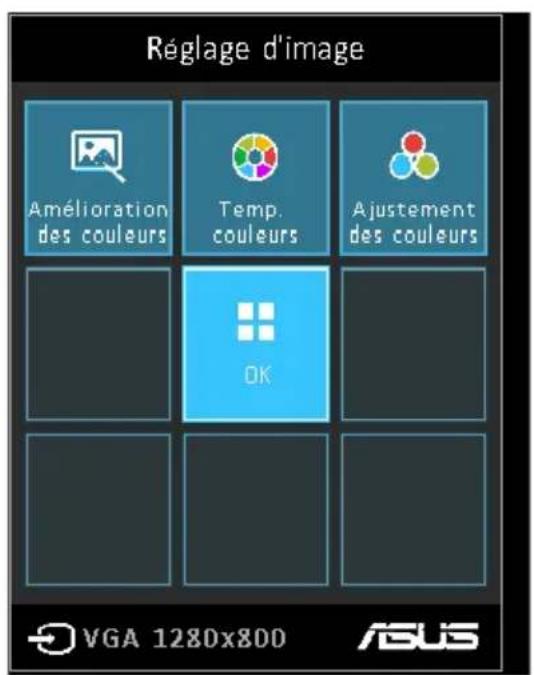

Appuyez sur ce bouton pour acceder aux réglages d'image suivants :

REMARQUE: les options disponible sous Réglage d'image variant pour les sources d'entrée VGA et Composite.

• Temp. couleurs : permet de régler la température des couleurs du projecteur sur Basse, Moyenne ou Haute.
• Ajustement des couleurs : permet de régler la couleur de l'écran sur Auto, RGB ou YUV.
• Amélioration des couleurs : permet d'améliorer la qualité des couleurs de l'image projetée.
• Nettete: permet d'adoucir ou de prendre l'image projetée plus nette.
• Saturation: permet de régler la nuance des couleurs de l'image projetée.
• Teinte : permet modifier la teinte des couleurs vers le rouge ou le vert.

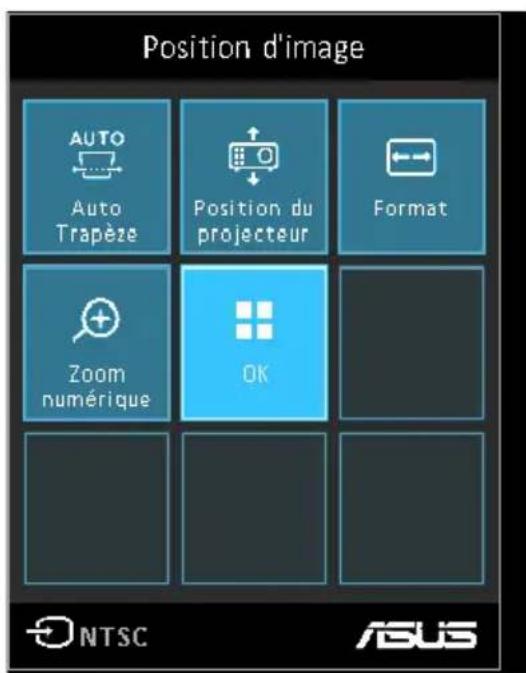

Appuyez sur ce bouton pour acceder aux réglages suivants :

• Auto Trapèze : permet de régler automatiquement l'alignment de l'image.
• Position-H: permet de déplacer l'image horizontally.
• Position du projecteur: permet d'ajuster la position de l'image en fonction de l'emplacement du projecteur LED.
• Position-V: permet de déplacer l'image verticalément.
• Format: cette option permet de définir le format d'image sur AUTO, 4:3, 16:9 ou 16:10.

• Zoom numérique: permet d'effectuer un zoom avant ou arrêté sur l'image. Cette option offre aussi la possibilité de déplacer l'image vers la gauche, la droite, le bas ou le haut.

• Phase: permet de définir le nombre de lignes émises par le signal d'ordinateur.

• Horloge: permet d'ajuster la fréquence de l'image projetée.

Réglages

Appuyez sur ce bouton pour acceder aux réglages suivants du projecteur LED :

• *Infos: cette option affiche les informations du projecteur LED suivantes: prise d'affichage en cours d'utilisation, nom du modele du projecteur LED et mode Splendid utilisé.
• Tout réinitialiser : permet de restaurer les réglages par défaut du projecteur LED.
• Expiration menu: permet de définir le salarié d'expiration (en secondes) de l'affichage de l'interface OSD à l'écran.
• PC 3D: cette option permet d'utiliser des lunettes 3D avec votre projecteur LED.
  Mode ECO: permet d'activer ou désactiver le mode d'économies d'énergie.
• Langue: permet de selectionner la langue de l'interface OSD du projecteur LED.

• Manuel él.: cette option permet d'afficher le mode d'emploi en version électronique du projecteur LED.

• Délai d'extinction : permet de définir le délai d'extinction (en secondes) du projecteur LED lorsque celui-ci n'est pas utilisé.
  Mode Demo: permet d'activer ou désactiver l'exécution de la video de démonstration au démarrage du projecteur LED.

REMARQUE: pour plus de détails, consultez la section Utiliser le mode de démonstration de ce manuel.

Utiliser des lunettes 3D

Votre projecteur LED prend en charge la technologie d'affichage en 3D offrant une experience de visualisation améliorée. Consultez la section suivante pour plus de détails sur l'utilisation de lunettes 3D avec ce projecteur LED.

IMPORTANT: n'utilise que des lunettes compatibles avec la technologie 3D de Texas Instruments. Vos fichiers 3D doivent également etres compatibles avec le format 3D de Texas Instruments.

REMARQUE: pour plus de détails, consultez le mode d'emploi livre avec vos lunettes 3D.

Pour visualiser un fichier 3D :

1. Telechargez un logiciel de lecture 3D sur votre ordinateur.

IMPORTANT! Vérifie que la version du logiciel supporte la conversion du format 3D en sortie sequentielle par le biais des prises HDMI et VGA.

1. Allumez vos lunettes 3D.
2. Vérifiez que la résolution du moniteur d'ordinateur est définie sur 1024 × 768 .
3. Connectez votre ordinateur au projecteur LED via la prise HDMI ou VGA, puis activez le mode 3D sur le projecteur LED.
4. Lancez la lecture du fichier 3D sur l'ordinateur.

Utiliser le mode de démonstration

Utilisez ce mode pour visionner la video de démonstration par défaut ou vos propres videos de demo dédiées au projecteur LED.

Le mode Démo est automatiquement activé sur le projecteur LED si vous désissez l'option Marche lors de la première mise en route du projecteur.

Choisissez l'option Arrêt pour désactiver cette fonctionnalité.

Si nécessaire, suivez les instructions suivantes pour réactiver l'execution de la video de démonstration :

Activier le mode Demo

1. Ouvrez la grille de contrôle Réglages.
2. Sélectionnez Mode Démo, puis désissez l'option Marche.

IMPORTANT!

• Cette option ouvre automatiquement la grille de contrôle destinée au mode démo à chaque démarrage de votre projecteur LED.
• Lorsque cette option est activée, votre projecteur LED exécuté automatiquement la démonstration video à partir du support de stockage interne, d'une carte SD ou d'un lecteur Flash USB lorsque celui-ci bascule en mode veille.

Créer et visionner vos propres démos

Votre projecteur LED vous offre la possibilité de creator des videos de démonstration par le biais d'une série de photos représentées sous forme de diaporama. Vous pouvez également ajouter une musique de fond lors de la lecture du diaporama.

Suivez les instructions suivantes pour creer vos propres videos :

1. Créez un dossier nommé ASUS dans le réseau racine de votre carte SD ou lecteur Flash USB.
2. Sélectionnez les photos à inclure dans la video et, si vous le souhaitez, un fjichier audio.

IMPORTANT! Vous ne pouvez utiliser qu'un seul fichier audio comme musique de fond.

REMARQUE: reportez-vous à la section Caracteristiques du projecteur LED B1M/B1M/B1MR de ce manuel pour consulter la liste des formats d'image et audio compatibles.

1. Copiez les fichiers sélectionns dans le dossier ASUS.
2. Insérez/Connectez la carte SD/le lecteur Flash USB au projecteur LED.
3. Allumez projecteur LED. Si le mode Demo est activé, appuyez sur Marche pour lire la video stockée dans le dossier ASUS de votre périphérique de stockage.

Utiliser le Centre multimédia

Le Centre Multimédia permet d'acceder à vos photos, dire des videos, écouter de la musique et ouvrir des documents par le biais de votre projecteur LED. Avec le Centre Multimédia, vous pouze aussi acceder aux capacités Wi-Fi du projecteur LED et:gérer les péripériques USB connectés.

Ouvrir le Centre Multimédia

Le Centre Multimédia s'exécute automatiquement lorsque le projecteur détecte la présence d'une carte SD, d'un support de stockage USB ou d'un dongle Wi-Fi.

Vous pouvez également acceder manuellement au Centre Multimédia en appuyant sur le bouton du panneau de contrôle.

Carte SD: permet d'ouvrir les fichiers contenus sur une carte SD.

Lecteur USB : permet d'ouvoir les fichiers contenus sur un support de stockage USB externe.

Ezlink: permet d'ouvrir les fichiers contenus sur un périphérique externe par le biais d'un cable USB.

Wi-Fi: permet de creer une connexion Wi-Fi entre le projecteur et un périhérique externe. Un dongle Wi-Fi est requis.

Ouvrir des fichiers contenus sur une carte SD ou sur un support de stockage USB

Photos

Formats d'image compatibles :

Pour ouvrir un fjichier image :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvrez l'interface du Centre Multimédia
3. Sélectionnez le périphérique auquel vous souhaitez accéder.

1. Sélectionnez Photos.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier selectionné.
3. Appuyez ensuite sur pour ouvrir la grille de contrôle.

Vidéo

Formats video compatibles :

Type de fichier	Codec video Résolution Taux		de bits	Débit d'image	Codec audio	Remarques
AVI	DIVX4/5/6	1080P 280	Mbps	30 fps AC3	DTS MPEG 1/2/3 PCM ADPCM AAC	Codec VC-1 AP non pris en charge
MKV	XVID
DIVX	MPEG-2/4 H. 264 M-JPEG WMV3					Le codec H. 264 prend en charge moins de 4 images de référence
TS MPEG-2	H. 264	1080P 20	Mbps	30 fps AC3	AAC MPEG 1/2/3 DTS LPCM	Le codec H. 264 prend en charge moins de 4 images de référence
DAT	MPEG-1	1080P 20	Mbps	30 fps MPEG-1/2/3 AC3 DTS LPCM	-
VOB	MPEG-2
MPG
MPEG
MOV	MPEG-4	1080P 20	Mbps	30 fps AAC	AMR PCM ADPCM	Le codec H. 264 prend en charge moins de 4 images de référence
MP4	H. 264
3GP	H. 263
RM	RV3	720P 5 Mbps	30 fps Cook (RA6)		AAC (RA9) RACP (RA10)	-
RMVB	RV4
WMV WMV3 1080P 20			Mbps	30 fps WMA2 WMA3		Codec VC-1 AP non pris en charge

REMARQUE: la liste des formats de fichiers compatibles peut varier en fonction des modèles et être sujette à modification sans avis préalable.

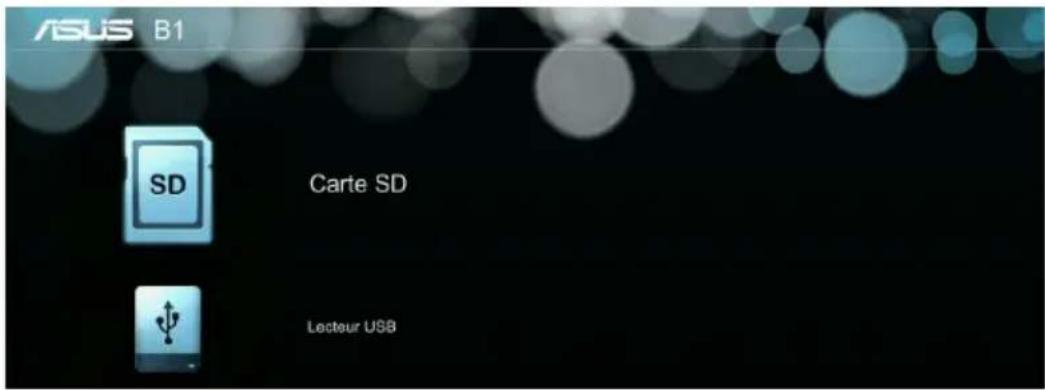

Pour ouvrir un fjichier video :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvrez l'interface du Centre Multimédia
3. Sélectionnez le périphérique auquel vous souhaitez accéder.

1. Sélectionnez Videos.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier sélectionné.
3. Appuyez ensuite sur pour ouvrir la grille de contrôle.

Audio

Formats audio compatibles :

Type de fichier Taux d'échantillonnage (KHz) Taux de bits (Kbps)
MP1/ MP2/ MP3 8-48 8—320
WMA 22-48 5—320
OGG 8-48 64—320
ADPCM-WAV 8-48 32—384
PCM-WAV 8-48	128—1536
AAC	8-48 8—256

Pour ouvrir un fjchier audio :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvre l'interface du Centre Multimédia
3. Sélectionnez le périphérique auquel vous souhaitez accéder.

1. Sélectionnez Musique.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier sélectionné.
3. Appuyez ensuite sur pour ouvrir la grille de contrôle.

Documents

Formats de documents compatibles :

Type de fichier	Versions compatibles Limitation de pages / lignes	Limitation de taille	Remarques
Adobe PDF	PDF 1.0PDF 1.1PDF 1.2PDF 1.3PDF 1.4	Jusqu'à 100 pages (par fichier)	Jusqu'à 75 Mo -
Microsoft®Office Word	Microsoft®Office Word 1995, Microsoft®Office Word 1997, Microsoft®Office Word 2000, Microsoft®Office Word 2002, Microsoft®Office Word 2003	La liseuse de documents ne chargeant pas la totalité des pages d'un document Microsoft®Word à la fois, aucunes limitations ne sont appliquées.	Jusqu'à 100 Mo Ne prend pas en charge les caractères en GRAS pour les polices destinée au Chinois simplifié
Microsoft®Office Excel	Microsoft®Office Excel 1995Microsoft®Office Excel 1997, Microsoft®Office Excel 2000, Microsoft®Office Excel 2002, Microsoft®Office Excel 2003, Microsoft®Office Excel 2007 (.xlsx), Microsoft®Office Excel 2010 (.xlsx)Microsoft®Office Excel XP	Jusqu'à 595 lignesJusqu'à 256 colonnesJusqu'à 100 feuilles de calcul	Jusqu'à 15 Mo Ne prend pas en charge les feuilles de calcul protégées par mot de passer
Microsoft®Office PowerPoint	Microsoft®Office PowerPoint 1997, Microsoft®Office PowerPoint 2000, Microsoft®Office PowerPoint 2002, Microsoft®Office PowerPoint 2003, Microsoft®Office PowerPoint 2007 (.pptx), Microsoft®Office PowerPoint 2010 (.pptx), Microsoft®Office PowerPoint XP, .ppx, .ppsx	Jusqu'à 100 pages (par fichier)	Jusqu'à 19 Mo Ne prend pas en charge la gestion des diapositives

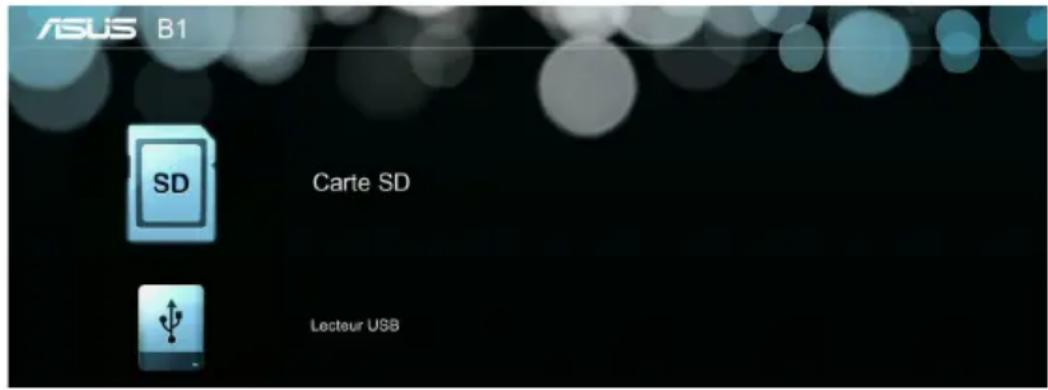

Pour ouvrir un document :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvre l'interface du Centre Multimédia
3. Sélectionnez le périphérique auquel vous souhaitez accéder.

1. Sélectionnez Documents.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier sélectionné.
3. Appuyez ensuite sur pour ouvrir la grille de contrôle.

Ezlink

Cette fonctionnalité vous permet de projeter une image à partir d'un périphérique externe (tel qu'un d'ordinateur) connecté par le bias d'un cable USB.

Avant de pouvoir utiliser la fonctionnalité Ezlink vous devez installer l'application EZ Display sur votre ordinateur.

Sous Windows:

1. Connectez votre ordinateur au projecteur LED par le biais d'un cable USB.
2. Allumez votre ordinateur et allez dans Ordinateur.
3. Cliquez sur EZ Display> EZ_USB_installer.exe

Utiliser Ezlink pour projeter une image à partir d'un périphérique externe

1. Allumez votre périphérique, puis connectez-le au projecteur par le biais d'un cable USB.
2. Allumez le projecteur LED. Si l'interface Centre Multimédia ne s'affiche pas automatiquement, appuyez sur le bouton du panneau de contrôle.
3. Sélectionnez EzLink. Patientez le temps que l'icone USB apparaisse à l'écran pour indiquer que la connexion entre le périphérique externe et le projecteur a bien été établie.
4. Sur votre périphérique, cliquez sur l'icone EZ-USB Mirror-only pour démarrer la projection.

Wi-Fi

Le projecteur LED dispose d'une connectivité Wi-Fi lui permettant d'être connecté à des péripériques intégrant aussi des capacités sans fil tels que les ordinateurs portables ou les smartphones.

IMPORTANT! un dongle Wi-Fi est requis pour pouvoir utiliser cette fonctionnalité.

Installer le logiciel ASUS WiFi Projection

Vous doivent installer le logiciel ASUS WiFi Projection pour pouvoir utiliser la connectivité Wi-Fi du projecteur. Utilisez l'une des options suivantes pour télécharger cette application :

• Si vous appeareil fonctionne sous le système d'exploitation Android, teléchargez ASUSWiFi Projection à partir du Google Play Store.
• Si vous appareil fonctionne sous le système d'exploitation iOS, téléchargez ASUSWiFiProjection à partir de l'App Store.

• Si vous utilisez un ordinateur de bureau ou portable ou une tablette, suivez les instructions suivantes pour télécharger le calculi ESUS WiFi Projection :

• Allumez vous appeareil, puis selectionnez le réseau ASUS_B1 dans la liste des réseaux sans fil disponibles.

• Entre le mot de passer apparaissant sur le projecteur.

• Une fois votre périphérique connecté, entrez http://192.168.111.1 dans la barre d'adresse de votre explorateur Internet.

• Cliquez sur l'icone appropriée en fonction de votre système d'exploitation pour télécharger le logiciel ASUS WiFi Projection.

REMARQUE: le logiciel ASUS WiFi projection est compatible avec Windows® 7, Windows® XP, Windows® Vista et Mac® OS X. La liste des systèmes d'exploitation est sujette à changement sans avis préalable.

Utiliser le mode point d'accès

Vous pouvez étabrir une connexion directe entre votre périphérique externe et le projecteur LED.

Pour ce faire :

1. Connectez le dongle Wi-Fi au projecteur LED pour ouvrir le Centre Multimédia.

REMARQUE: si le Centre Multimédia ne s'affiche pas automatiquement, appuyez sur puis selectionnez WiFi > Afficher par point d'accès.

1. Activez la connectivité Wi-Fi de votre périphérique. Sélectionnez le SSID du projecteur (ASUS_B1MR par défaut).

REMARQUE: vous pouvez aussi suivre les instructions apparaissant à l'écran.

1. Entre le mot de passer apparaissant sur votre projecteur pour activer le mode Point d'accès.
2. Executez le logiciel ASUS WiFi Projection sur votre périphérique.
3. Sélectionnez Projector (Projecteur).
4. Sélectionnez l'une des fonctionnalités disponibles.

REMARQUE: ces fonctionnalités sont sujettes à changement sans avis préalable par le biais de mises à jour logicielles.

Utiliser le mode client

Ce mode permet de connecter le projecteur à un point d'accès Wi-Fi afin de le partager avec d'autres clients d'un réseau.

1. Connectez le dongle Wi-Fi au projecteur LED pour ouvrir le Centre Multimédia.

REMARQUE: si le Centre Multimédia ne s'affiche pas automatiquement, appuyez sur puis selectionnez WiFi.

1. Sélectionnez Afficher par clients.

2. Appuyez sur pour un défilament vers le haut ou sur pour un défilament vers le bas de la liste des point d'accès Wi-Fi disponibles. Puis, appuyez sur pour sélectionner l'un des réseaux sans fil.

3. Appuyez sur pour afficher le clavier virtuel. Entrez le mot de passer du réseau Wi-Fi auquel vous souhaitez vous connecter, puis appuyez sur Enter.

REMARQUE: le projecteur LED est compatible avec les méthodes de chiffrement WPA/WPA2.

1. Appuyez sur OK pour étabir la connexion sans fil entre le point d'accès et le projecteur LED.
2. Consultez les instructions de la section Utiliser le mode point d'accès pour connecter des appareils au projecteur LED.

Réglages du mode point d'accès

Vous pouvez modifier certains réglages du mode point d'accès, tels que le SSID, le niveau de sécurité et le mot de passé d'accès.

Réglages du mode point client

Dans l'interface de réglage du mode client vous pouvez visualiser la liste des réseaux sans fil disponibles à proximité.

Versions multilingues

Téléchargez ce manuel électronique dans une autre langue à partir du site: http://support.asus.com

Appendice

Rapport de la Commission Fédérale des Communications

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation reseau. Cet équipement génére, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut cause une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produit lors d'une installation particulière.

Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouraged à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenna de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technician experimenté radio/TV pour de l'aide.

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causeur d'interfERENCE nuisible, et
• Ce dispositif se doit d'accepter toute interfequence reçue, incluant toute interfequence pouvant cause des résultats indésirables.

Rapport du Département Canadien des Communications

Cet apparéil numérique ne dépasse pas les limites de classe B entre le terme d'émissions de nuisances sonore, par radio, par des apparéils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

Cet apparéil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Déclaration de conformité aux normes environnementales internationales

ASUS développement une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le lien http://csr.asus.com/english/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUs sont conformes :

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Korea RoHS

Services de reprise et de recyclage d'ASUS

Les programmes de recyclage et de reprise d'ASUS decoulent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Caracteristiques du projecteur LED B1M / B1MR

Affichage	Technologie 0.45" DLP®
	Source de lumière LED R/G/B
	Durée de vie de la source de lumière	30,000 heures (max.)
	Résolution (native) WXGA 1280x800
	Émission lumineuse 900 Lumens (modèle B1MR)	700 Lumens (modèle B1M)
	Ratio de contraste (standard)	3500:1 DCR
	Saturation (NTSC) 100% (standard)
	Couleurs affichées 1.07 milliard
Lentille de projection	Rapport de projection 0.9@	16:10 (51"@1m)
	Distance de projection 0.6 ~ 3m
	Taille de projection 31.2 ~ 153 pouces
	Décalage 105 ± 5 %
	Ratio du zoom Fixe
Vidéo	Modes 7 modes (Normal, Écran noir, Écran blanc, Dynamique, sRGB, Scène et Cinéma)
	Distorsion trapézoidal Numérique (jusqu'à +/- 40 degrés)
	Distorsion automatique Oui
	Formats d'image	16:10/ 16:9 / 4:3
	Placement du projecteur	Avant ou arrière de table
Audio	Haut-parleurs intégrés	Oui, 2 x 2W
Fréquence du signal	Fréquence du signal analogique	31.5 ~ 91.1 KHz(H)/
		50 ~ 85 Hz(V)
	Fréquence du signal numérique	31.5 ~ 91.1 KHz(H)/50 ~ 85 Hz(V)

(continue à la page suivante)

(continue à la page suivante)

Alimentation	Allumé ≤65W(en mode d'économies d'énergie)≤85W (standard)
	En veille <0.5W
Bruit	Bruit acoustique Standard : 32dBA à 34dBAMode ÉCO : 28dBA à 30dBA
Entrées/Sorties	Entrée PC VGA, HDMI1.3 (HDCP)
	Entrée video Composite
	Sortie audio Prise casque
	Lecteur de cartes mémoireOui (fente pour carte SD)
	Port USB 2.0 Oui (1 x Type A, pour la mise à jour du microprogramme et les fonctionnalités multimédia USB)
Formats multimédia compatibles	Vidéo MOV/MP4/AVI/MKV/MPG/MPEG//WMV
	Audio MP3/MP1/MP2/WMA/AAC/ADPCM-WAV/PCM-WAV
	Image.JPG/JPEG/BMP
	Documents PDF/DOC/DOCX/XLS/PPT/PPTX/TXT

Matériel	Couleur du boîtier Noir
	Interface de connexion pour trépied	Oui
	Pied de support Oui (angles : 5±1° et 9.5±1°)
	Boutons Oui (Centre Multimédia, Entrée, Alimentation, Position d'image, Luminosité, Qualité d'image, Distorsion, Volume, Splendid, Contraste et Réglages)
	Couvercle de lentille Oui
Sécurité	Verrouillage Kensington®	Oui
Dimensions	Produit 175 (L) x 138 (P) x 44.5 (H) mm
	Boîte 338 (L) x 225 (P) x 80 (H) mm
Poids	Poids net (estimé) <0.9 Kg
	Poids brut (estimé) <2.3 Kg
Température d'opération		0 à 40°C
Humidité d'opération		20 à 90%
Accessoires		Sacoche de transport, adaptateur secteur, cordon d'alimentation, cable VGA, guide de démarrage rapide, télécommande, dongle Wi-Fi (pour certains pays), carte de garantie
Homologations		FCC/UL/CE/CB/CCC/C-tick/VCCI/PSE/Gost-R

• Les caractéristique sont sujettes à changement sans avis préalable.
  La disponibilité du produit varie en fonction des pays.
  * Toutes les marques et noms de produits mentionnés sont les marques commerciales de leurs propriétaires respectifs.

Timings PC

Entree DSUB

Résolution Mode Fréquence de		rafraîchissement (Hz)	Fréquence horizontalle (KHz)	Horloge (MHz)
720 x 400 720x400_70	70.087 31.469 28.322
640 x 480 VGA_60 59	94 31.469 25.175
	VGA_72 72.809 37.861	31.5
	VGA_75 75 37.5 31.5
	VGA_85 85.008 43.269	36
800 x 600 SVGA_56 56	6.25 35.156 36
	SVGA_60 60.317 37.879 40
	SVGA_72 72.188 48.077 50
	SVGA_75 75 46.875 49.5
	SVGA_85 85.061 53.674 56.25
1024 x 768 XGA_60 60	0.004 48.363 65
	XGA_70 70.069 56.476 75
	XGA_75 75.029 60.023 78.75
	XGA_85 84.997 68.667 94.5
1152 x 864 1152 x 864	75 75 67.5 108
1280 x 720 1280 x 720	60 60 45 74.25
1280 x 768 1280 x 768	60 59.87 47.776 79.5
1280 x 800 WXGA_60	59.81 49.702 83.5
	WXGA_75 74.934 62.795 106.5
	WXGA_85 84.88 71.554 122.5
1280 x 1024 SXGA_60	60.02 63.981 108
	SXGA_75 75.025 79.976 135
1280 x 960 1280 x 960	60 60 60 60 108
1440 x 900 WXGA+_60	59.887 55.935 106.5
1400X1050	SXGA+_60 59.978 65	317 121.75
640x480@67Hz	MAC13	66.667 35 30.24
832x624@75Hz	MAC16	74.546 49.722 57.28
1024x768@75Hz	MAC19	74.93 60.241 80
1152x870@75Hz	MAC21	75.06 68.68 100

Entrée CVBS

Mode videoto	Fréquence horizontal (KHz)	Fréquence vertical (Hz)
NTSC 15.73 60
PAL	15.63 50
SECAM	15.63 50
PAL-M	15.73 60
PAL-N	15.63 50
PAL-60	15.73 60
NTSC4.43 15.73 60

HDMI (PC)

Résolution Mode	Fréquence de rafraîchissement (Hz)	Fréquence horizontalle (KHz)	Horloge (MHz)
640 x 480 VGA_60	59.94 31.469	25.175
	VGA_72	72.809	37.861
	VGA_75	75 37.5 31.5
	VGA_85	85.008	43.269
720 x 400	720x400_70	70.087	31.469
800 x 600 SVGA_60	60.317	37.879	40
	SVGA_72	72.188	48.077
	SVGA_75	75 46.875	49.5
	SVGA_85	85.061	53.674
1024 x 768 XGA_60	60.004	48.363	65
	XGA_70	70.069	56.476
	XGA_75	75.029	60.023
	XGA_85	84.997	68.667
1152 x 864 1152 x 864_75	75 67.5 108
1280x720	1280 x 720_60	60 45 74.25
1280 x 768 1280 x 768_60	59.87 47.7	76 79.5
1280 x 800 WXGA_60	59.81 49.7	02 83.5
	WXGA_75	74.934	62.795
	WXGA_85	84.88 71.554	122.5
1280 x 960 1280 x 960_60	60 60 108
1360 x 768	1360 x 768_60	60.015	47.712
1440 x 900 WXGA+_60	59.887	55.935	106.5
1400X1050	SXGA+_60 59.978	65.317	121.75
640x480@67Hz	MAC13	66.667	35 30.24
832x624@75Hz	MAC16	74.546	49.722
1024x768@75Hz	MAC19	75.02 60.241	80
1152x870@75Hz	MAC21	75.06 68.68 100

HDMI (Vidéo)

Timing Résolution Fréquence		verticale (Hz)	Fréquence horizontalle (KHz)	Fréquence d'horloge (MHz)
480i 720(1440) x 480	59.94 15.73 27
480p 720 x 480 59.94	31.47 27
576i 720(1440) x 576	50 15.63 27
576p 720 x 576 50 31	25 27
720/50p 1280 x 720	50 37.5 74.25
720/60p 1280 x 720 60	0 45 74.25
1080/50i 1920 x 1080	50 28.13 74.25
1080/60i 1920 x 1080	60 33.75 74.25
1080/50P 1920 x 1080	50 56.25 148.5
1080/60P 1920 x 1080	60 67.5 148.5
