Comfort 8i - Vélo d'appartement Horizon Fitness - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vélo d'appartement
Marque	Horizon Fitness
Modèle	Comfort 8i
Dimensions (L × l × H)	132 × 55 × 140 cm
Poids net	42 kg
Poids maximum utilisateur	136 kg
Alimentation	Adaptateur secteur 24V, 2A
Type d'écran	Écran LED
Affichages	Temps, distance, calories, vitesse, tr/min, résistance, fréquence cardiaque, watts, profil d'entraînement
Nombre de programmes	16 programmes
Liste des programmes	Manuel, Intervalle, Jeu, Test Fitness, Perte de poids, Perte de poids plus, Endurance, Cadence, Hasard, Watt constant, Watt intervalle, Fréquence cardiaque cible, % fréquence cardiaque cible, Raffermissement, Utilisateur 1, Utilisateur 2
Niveaux de résistance	16 niveaux
Capteurs cardiaques	Poignées avec capteurs, compatible ceinture thoracique (recommandée pour programmes FC)
Connectivité audio	Prise audio 3.5 mm, haut-parleurs intégrés
Vide-poche	Pour smartphone, tablette ou livre
Roues de transport	Oui, 2 roues à l'avant
Pédales	Avec sangles ajustables
Réglage selle	Hauteur réglable par bouton
Niveleurs	4 pieds réglables
Outils fournis	Clés Allen 13/15 mm, 5 mm, 6 mm, tournevis
Sécurité	Touche Start/Stop pour arrêt d'urgence, mode économie d'énergie automatique
Entretien	Nettoyer avec un chiffon humide, vérifier le serrage des vis périodiquement
Garantie	Consulter le manuel ou contacter le revendeur

FOIRE AUX QUESTIONS - Comfort 8i Horizon Fitness

Comment assembler le vélo d'appartement Comfort 8i ?

Suivez les étapes d'assemblage dans le manuel : fixez les pieds avant et arrière, montez le mât de console, le siège, le guidon et les pédales. Utilisez les outils fournis (clés Allen) et serrez toutes les vis. Il est recommandé de ne serrer fermement qu'à la fin de chaque étape.

Comment régler la résistance pendant l'entraînement ?

Pendant l'entraînement, utilisez les touches flèches haut/bas sur la console pour augmenter ou diminuer la résistance. Vous pouvez aussi utiliser la touche RÉSISTANCE sur le guidon (selon modèle). La résistance va de 1 à 16.

Quels sont les programmes disponibles sur le Comfort 8i ?

Le Comfort 8i propose 16 programmes : Manuel, Intervalle, Jeu, Test Fitness, Perte de poids, Perte de poids plus, Endurance, Cadence, Hasard, Watt constant, Watt intervalle, Fréquence cardiaque cible, % Fréquence cardiaque cible, Raffermissement, Utilisateur 1 et Utilisateur 2. Sélectionnez le programme avec les flèches et validez avec ENTER.

Comment utiliser le capteur de fréquence cardiaque ?

Placez vos mains sur les poignées avec les capteurs métalliques. La console affichera votre pouls en battements par minute (BPM). Pour les programmes de fréquence cardiaque cible, il est recommandé d'utiliser une ceinture thoracique (non fournie) pour une meilleure précision.

Que faire si la console ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur la console et sur une prise électrique. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service clientèle avec le numéro de série.

Comment nettoyer et entretenir le vélo Fitness ?

Utilisez un chiffon doux et humide pour nettoyer le cadre, la selle et la console. N'utilisez pas de produits abrasifs ou solvants. Vérifiez régulièrement le serrage des vis et boulons, et lubrifiez les pièces mobiles si nécessaire (consultez le manuel). Rangez l'appareil dans un endroit sec.

Quel est le poids maximum supporté par le Comfort 8i ?

Le poids maximum de l'utilisateur est de 136 kg (300 lbs). Respectez cette limite pour garantir la sécurité et la durabilité de l'appareil.

Comment déplacer le vélo d'appartement ?

Le Comfort 8i est équipé de roues de transport à l'avant. Inclinez légèrement l'appareil vers vous en tenant le guidon, puis poussez-le. Il est recommandé d'être deux pour éviter les blessures.

Comment synchroniser le vélo avec Passport ?

Sur la télécommande Passport, sélectionnez l'icône Setup. Sur la console du vélo, maintenez enfoncées les touches RÉSISTANCE haut et CHANGE DISPLAY pendant 3 à 5 secondes jusqu'à ce que l'écran affiche 'Passport Ready'. Confirmez sur l'écran de Passport.

Que faire si le vélo fait un bruit anormal ?

Arrêtez immédiatement l'appareil. Vérifiez que toutes les vis et écrous sont bien serrés. Assurez-vous que les pédales sont correctement fixées et que la courroie n'est pas endommagée. Si le bruit persiste, contactez le service après-vente.

MODE D'EMPLOI Comfort 8i Horizon Fitness

Lorsque vous utilisez un appareil d'exercice, des précautions de base doivent toujours être respectées, y compris les suivantes : Lisez toutes les directives avant d'utiliser ce vello d'exercice. Il incombe au propriétaire de veiller à ce que tous les utilisateurs de ce vello d'exercice soient adéquatement informés de tous les avertissements et mesures préventives. Si vous avez des questions après la lecture de ce document, contactez le vendeur détaillant autorisé.

LIRE et conserver TOUTES les instructions avant d'assembler ou d'utiliser ce vélo d'exercice. Il est fortement recommandé de SUIVRE les consignes de sécurité suivantes;

• MISE EN GARDE: Si vous avez des douleurs thoraciques, des nausées, des étourdissements ou des essoufflements, cessez immédiatement de vous entraîner et consultez votre médecin avant de continuer.
• Utilisez ce vélo tel qu'il est décrit dans le présent manuel. Ne pas utiliser d'accessoires qui n'ont pas été recommandés par le fabricant.
• Ne jamais utiliser le vélo d'exercice s'il ne fonctionne pas correctement ou s'il est endommagé. Veuillez prendre contact avec le service clientèle en appelant le numéro indiqué en fin de guide. Assurez-vous d'avoir des chaussures appropriées pour utiliser le vélo. NE JAMAIS utiliser le vélo d'exercice les pieds nus.
• Ne portez pas de vêtements amples pouvant s'accrocher sur des pièces mobiles du vélo.
• Éloignez vos mains et pieds des pièces mobiles pour éviter toute blessure. Ne tournez jamais les pédales à la main.
• Attendez que les pédales s'arrêtent complètement avant de descendre du vélo d'exercice.
• Ne tentez pas de rouler en position debout à haute vitesse.
• N'insérez pas d'objets, les mains ou les pieds dans les ouvertures ou bien éloignez les mains, les bras ou les pieds du mécanisme d'entraînement ou de toute autre pièce mobile du vélo d'exercice. N'utilisez pas l'appareil dans un endroit où des produits (pulvérisation) aerosols sont utilisés ou si de l'oxygène est administré.
• Une surveillance étroite est nécessaire en cas d'utilisation près d'enfants, d'invalides ou de personnes handicapées. Quand le vélo est utilisé, les jeunes enfants et les animaux domestiques doivent se couvrir au moins à 3 mètres. Assurez-vous que les leviers de réglage (avant et arrière pour le siège et la console) soient bien sécurisés et n'interfèrent pas avec la portée du mouvement pendant l'exercice.

Avertissement

Le processus d'assemblage compte certaines étapes au cours desquelles il faut faire particulièrement attention. Il importe de suivre les instructions d'assemblage à la lettre et de s'assurer que toutes les pièces sont bien serrées. Si on ne suit pas correctement les instructions d'assemblage, certaines pièces du vélo d'exercice pourraient être mal serrées et bouger, et elles pourraient causer des bruits irritants. Pour éviter les dommages au vélo d'exercice, relisez les instructions d'assemblage et prenez les mesures correctives qui s'imposent.

Avant de continuer, recherchez le numéro de série du vélo d'exercice qui figure sur un autocollant de code à barres blanc situé au bas à l'avant du vélo tel que montré dans ce dessin.

INSCRIVEZ LE NUMERO DE SÉRIE ET LE NOM DU MODELE DANS L'ESPACE CI-DESSOUS :

NUMERO DE SÉRIE :

MODELE:

HORIZON

FITNESS

Si vous contactez le service clientèle, préparez le NUMERO DE SÉRIE ainsi que le MODELE.

OUTILS fournis :

Clé Allen 13/15mm / Tournevis Clé Allen 5mm Clé Allen 6mm

PIECES Fournies:

1 chassis 1 console 1 mat de console 1 carter du mat 1 portebouteille 1 pied d'appui avant 1 pied d'appui arrière 1 siège 1 dossier 1 chassis du siège 1 carter du chassis du siège 1 guidon avec capteurs cardiaques 2 pédales avec sangles 1 câble audio 1 cordon d'alimentation 1 sachet de vis

Deballage

Posez l'emballage sur une surface plane. Nous vous recommandons d'étaler un film plastique de protection sur le plancher afin d’éviter d’érafler le sol. Transportez et assemblez l’appareil avec précaution. N’ouvre pas l'emballage s’il est couché sur le côté. Nous vous conseillons de déballer l’appareil à l’endroit où vous souhaitez l’utiliser. Risque de blessures si ces instructions ne sont pas observées.

Remarque

À chaque étape de montage, vous devez veiller à serrer légèrement tous les écrous et toutes les vis avant de les serrer à fond. Certaines pièces sont déjà graissées afin de faciliter le montage de l'appareil. N'ôtez pas cette graisse.

Si vous avez des questions ou qu'il vous manque des pièces, appelez votre revendeur. Vous trouverez nos coordonnées à la fin de ce mode d'emploi ou sur toute carte de garantie.

Comfort

SACHET De VIS pour l'etape 1:

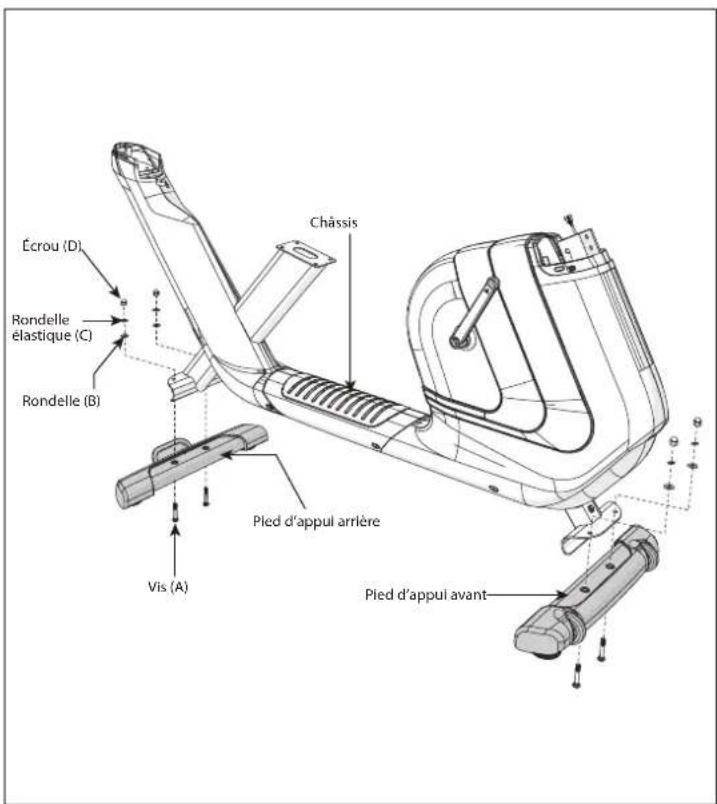

Ouvrez le sachet de vis pour l'étape 1. B Fixez le PIED D'APPUI ARRIERE au CHASSIS à l'aide de 2 VIS (A), 2 RONDELLES (B), 2 RONDELLES ELASTIQUES (C) et 2 ECROUS (D). C Fixez le PIED D'APPUI AVANT au CHASSIS à l'aide de 2 VIS (A), 2 RONDELLES (B), 2 RONDELLES ELASTIQUES (C) et 2 ECROUS (D).

Remarque : Pour faciliter le montage, soulevez doucement l'appareil, faites passer les pieds d'appui en dessous puis fixez avec les vis.

SACHET De VIS pour l'etape 2:

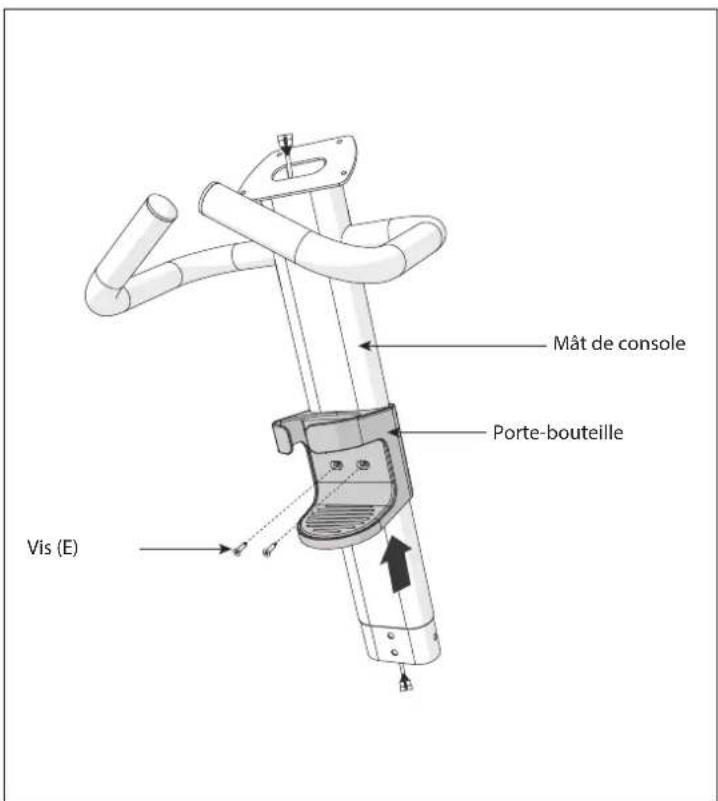

Ouvrez le sachet de vis pour l'étape 2. Enfilez le PORTE-BOUTEILLE sur le MÁT DE CONSOLE du bas vers le haut et placez-le en fonction des trous correspondant. Fixez-le à l'aide des 2 VIS (E).

Comfort RI

SACHET De VIS pour l'etape 3:

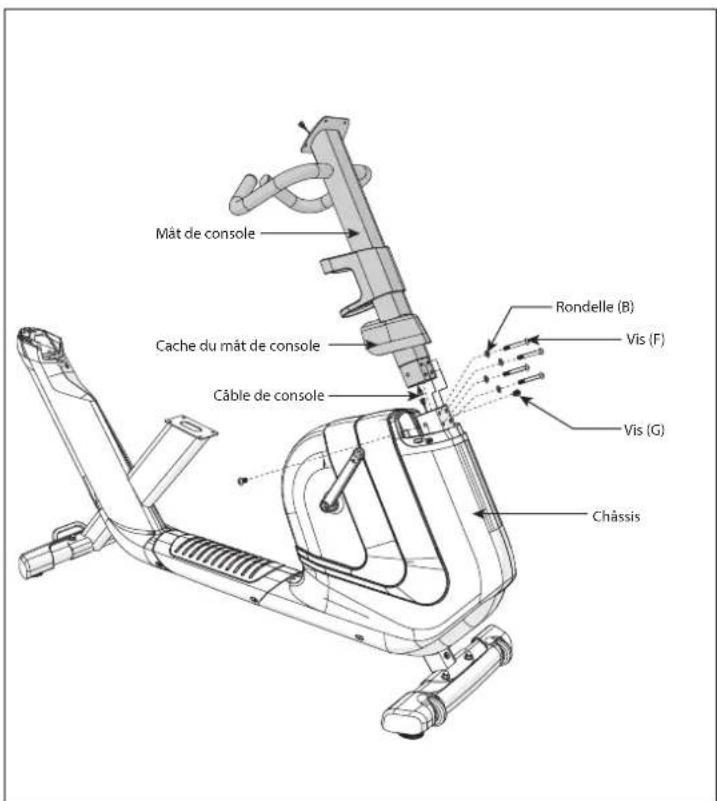

Ouvrez le sachet de vis pour l'étape 3. B Positionnez le CARTER de MAT DE CONSOLE sur le mât de console (du bas vers le haut). C Localisez le CABLE DE CONSOLE et faites-le passer sans le coincer dans le CHASSIS. Positionnez le MAT DE CONSOLE sur le CHASSIS. D Fixez le MÁT DE CONSOLE sur le côté à l'aide 2 VIS (G) et sur le devant avec 4 VIS (F) ainsi que de 4 RONDELLES (B). E Placez le CACHE sur le CHASSIS.

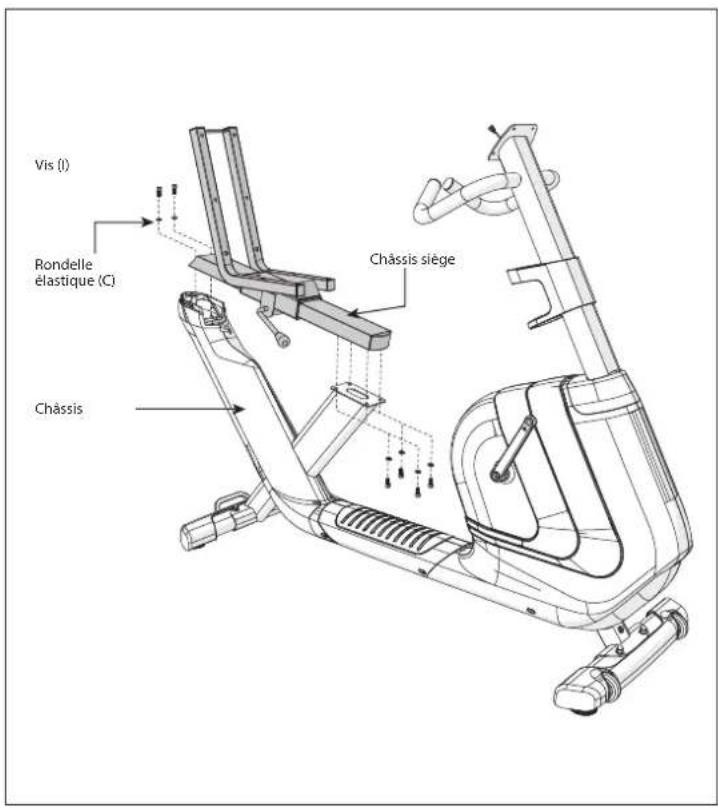

SACHET De VIS pour l'etape 4:

VIS (I) M8x18 mm Qté:6

RONDELLE ELASTIQUE (C) M8x2.0T mm Qt6:6

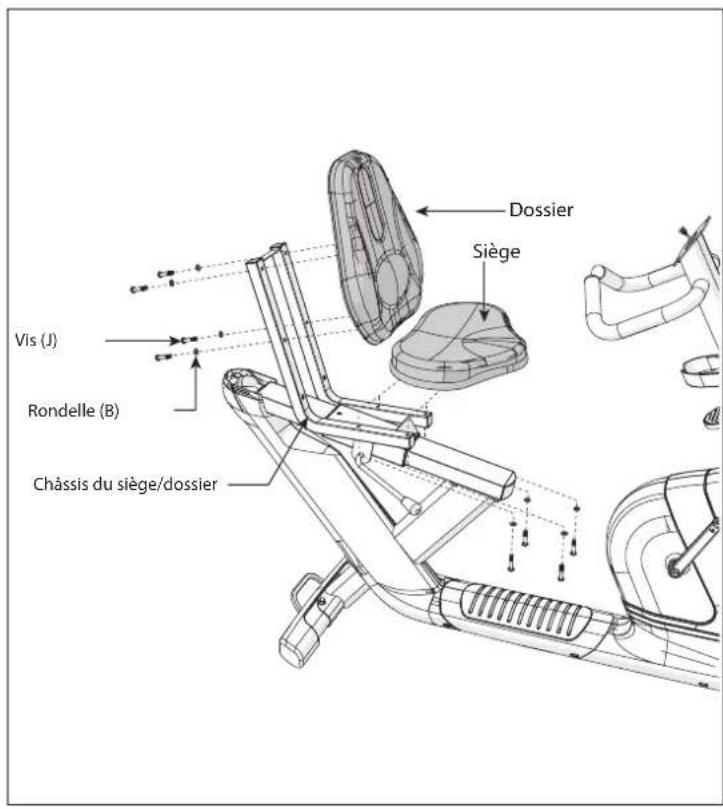

Ouvrez le sachet de vis pour l'étape 4. Fixez le CHASSIS DU SIÈGE du siècle sur le CHASSIS de l'appareil comme indiqué sur le dessin ci-contre. Utilisez pour cela les 6 VIS (I) et les 6 RONDELLES ÉLASTIQUES (C).

Comfort

Comfort

SACHET De VIS pour l'etape 5:

Ouvrez le sachet de vis pour l'étape 5. B Fixez le SIEGE au CHASSIS avec 4 VIS (J) et 4 RONDELLES (B). C Fixez à présent le DOSSIER au CHASSIS avec 4 VIS (J) et 4 RONDELLES (B).

SACHET De VIS pour l'etape 6:

VIS (K)

M10x65 mm Qte: 2

RONDELLCOURBEE(H)

Φ10.5xΦ20x2.0T mm QTe:2

A Ouvrez le sachet de vis pour l'étape 6. B Fixez le GUIDON AVEC LES CAPTEURS CARDIAQUES au CHASSIS DU SIÈGE avec 2 VIS (K) et 2 RONDELLES COURBÉES (H). C Fixez ensuite le Cache DU CHASSIS DU SIÈGE à l'arrêt de l'APPAREIL. D Branchez le cable des CAPTEURS CARDIAQUES avec le cable provenant du CHASSIS.

Remarque: Vérifiez que le guidon est bien positionné avant de le fixer; les capteurs sont orientés vers le haut et le câble vers le bas.

Comfort

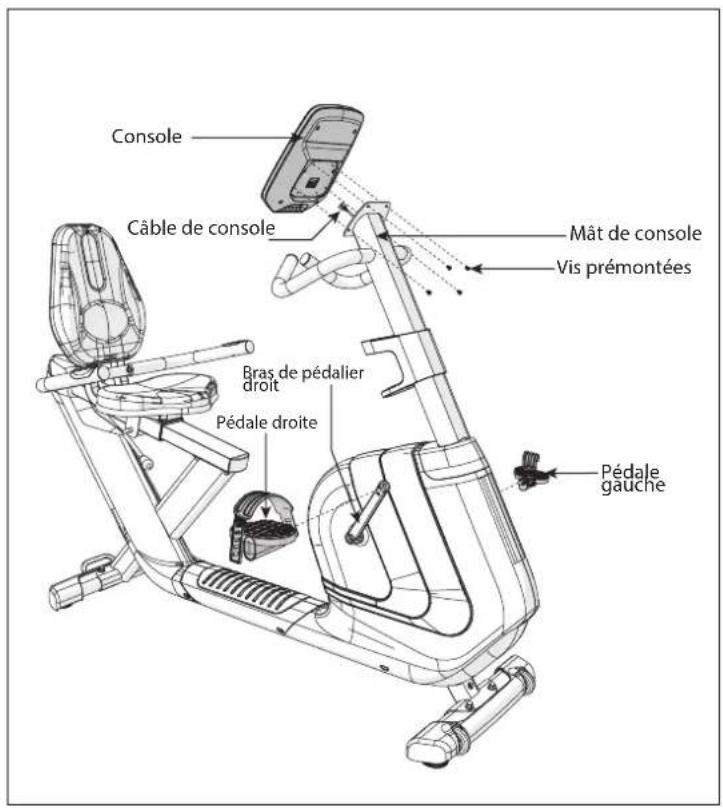

SACHET de VIS pour l'étape 7 :

VIS PREMONTEES M5X10 mm Qte:4

A Les VIS POUR L'ETAPE 7 sont premontees. B Fixez la PEDALE DROITE au BRAS DE PEDALIER DROIT et serrez avec la clé Allen de 13 mm/15 mm. C Effectuez la même opération avec le côte gauche. (Remarque: Le bras de pédalier gauche est monté inversement par rapport au bras de pédalier droit. Pour serrez, tournez dans le sens contraire des aiguilles d'une montre. En tournant dans le mauvais sens, vous pourriez abimer le mecanisme). D Branchez le Câble DE CONSOLE et positionnez le dans le MÂT DE CONSOLE. E Fixez la CONSOLE au MAT DE CONSOLE à l'aide des 4 VIS PREMONTEES.

Remarque: Vous aurez éventuellement besoin d'une clé Allen de 15mm pour fixer les pédales.

Montage terminé!

Comfort Ri

Dimensions: 165 × 64 × 135 cm

Poids net: 49,5 kg / 109 lbs

Poids brut:56,5kg/124lbs

Poids maximum utilisateurs: 136 kg / 300 lbs

Comfort

Ergomètre Confort

(Répresentant du mode COMFORT 8i)

OUTILS fournis :

Clé Allen 13/15mm / Tournevis Clé 5mm

PIECES Fournies:

✓ 1 châssis 1 console 1 carter de console 1 carter du mât de console 1 portebouteille 1 pied d'appui avant 1 pied d'appui arrière 1 selle 1 châssis de la selle 2 pédales avec sangle 1 câble audio 1 cordon d'alimentation 1 sachet de vis 1 vide-poche (uniquement pour le modèle Comfort 8i)

Deballage

Posez l'emballage sur une surface plane. Nous vous recommandons d'étaler un film plastique de protection sur le plancher afin d’éviter d’érafler le sol. Transportez et assemblez l’appareil avec précaution. N’ouvre pas l'emballage s’il est couché sur le côté. Nous vous conseillons de déballer l’appareil à l’endroit où vous souhaitez l’utiliser. Risque de blessures si ces instructions ne sont pas observées.

Remarque

À chaque étape de montage, vous devez veiller à serrer légèrement tous les écrous et toutes les vis avant de les serrer à fond. Certaines pièces sont déjà graissées afin de faciliter le montage de l'appareil. N'ôtez pas cette graisse.

Si vous avez des questions ou qu'il vous manque des pièces, appelez votre revendeur. Vous trouverez nos coordonnées à la fin de ce mode d'emploi ou sur toute carte de garantie.

Ergomètre Confort

SACHET De VIS pour l'etape 1:

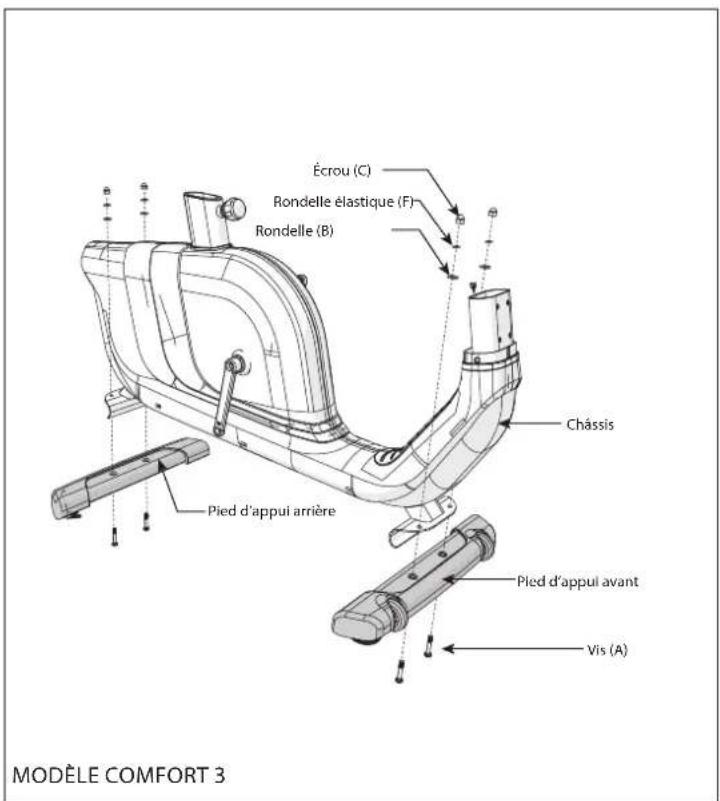

Ouvrez le sachet de vis pour l'étape 1. Fixez le PIED D'APPUI ARRIERE au CHASSIS avec 2 VIS (A), 2 RONDELLES (B), 2 RONDELLES ELASTIQUES (F) et 2 ECROUS (C). Effectuez la même opération pour le PIED D'APPUI AVANT.

Remarque: Pour faciliter le montage, soulevez doucement l'appareil, faites passer les pieds d'appui en dessous puis fixez avec les vis.

SACHET De VIS pour l'etape 1-2:

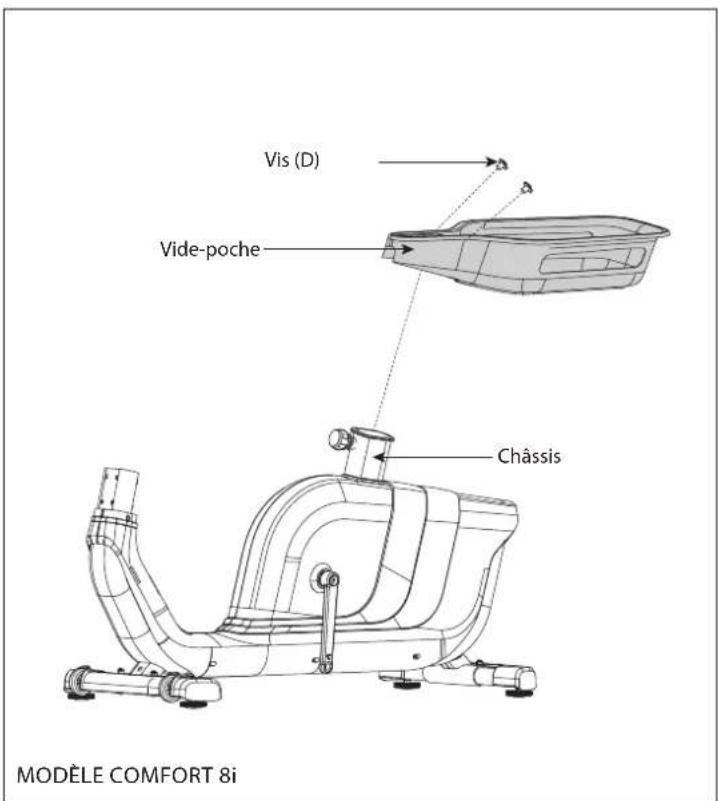

Ouvrez le sachet de vis pour l'étape 1-2. Positionnez le VIDE-POCHE sur le CHASSIS. Fixez-le à l'aide des 2 VIS (D).

Ergomètre Confort

Montage du vélo d'exercice étape 2

Ergomètre Confort

Remarque : Pour cette étape, vous n'avez besoin d'aucun outil.

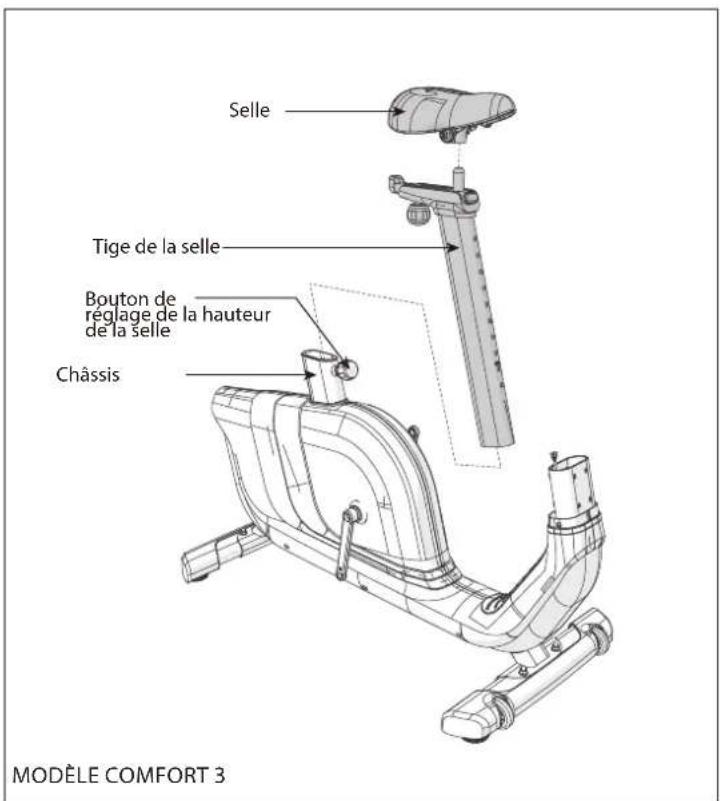

A Montez la SELLE sur la TIGE et serrez les ECROUS de la SELLE avec la clé à fourche de 13 mm. B Dévissez le BOUTON DE RÉGLAGE DE LA SELLE : faites 2 demi-tours dans le sens inverse des aiguilles d'une montre. C Tirez le BOUTON DE RÉGLAGE puis enfoncez la TIGE DE LA SELLE dans le CHÂSSIS.

Remarque : Vérifiez pendant cette étape que la position de la selle vous convient. Si vous positionnez la selle avec le bout avant regardant vers le haut, votre qualité d'assise en sera meilleure pendant les entraînements.

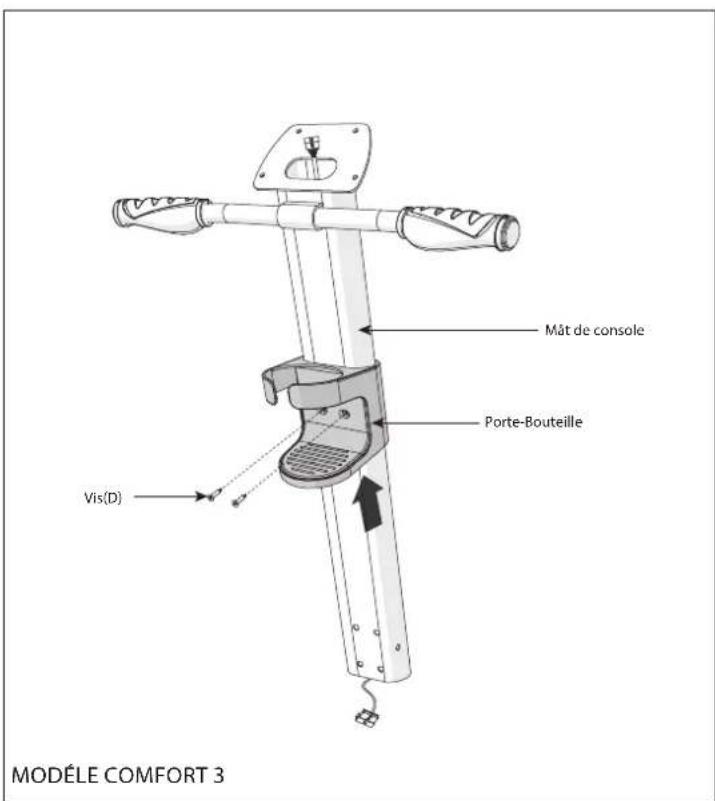

Montage du vélo d'exercice étape 3

SACHET DE VIS POUR L'ETAPE 3:

VIS (D) M4x12 mm Qte: 2

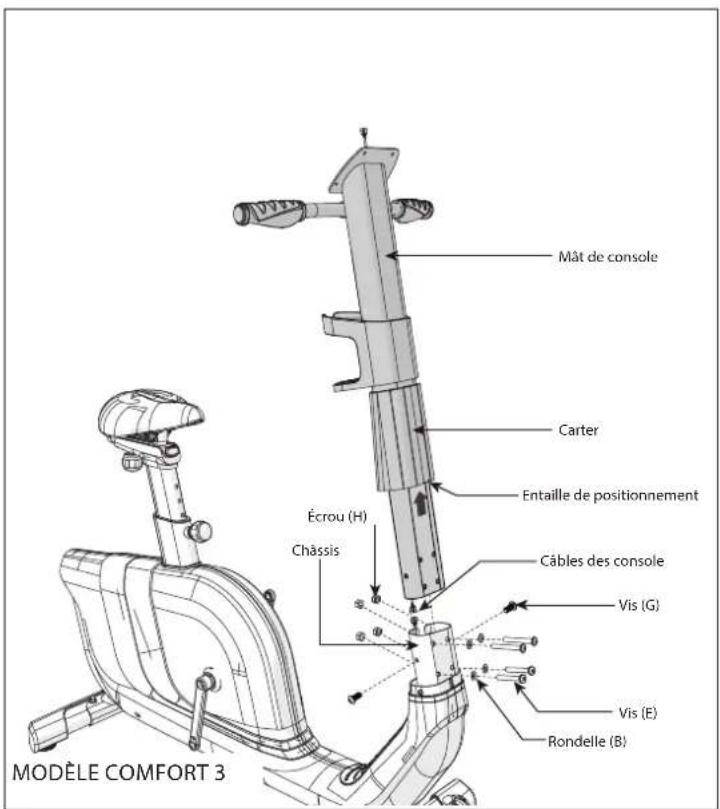

Montage du vélo d'exercice étape 4

Ergomètre Conforte

SACHET De VIS pour l'etape 4:

A Ouvrez le sachet de vis pour I'etape 4. B Positionnez le CARTER du MAT DE CONSOLE sur le mât de console (du bas vers le haut). L'entaille de positionnement doit être positionné vers l'avant. C Localisez le Câble DE CONSOLE et faites le passez sans le coincer dans le CHÂSSIS. Positionnez le MÂT DE CONSOLE sur le CHÂSSIS. D Fixez le MÁT DE CONSOLE avec 2 VIS (G) sur les cotés et 4 VIS (E) et 4 RONDELLES (B) et L'ÉCROUS (H) à l'avant. E Repositionnez le CARTER sur le CHASSIS.

SACHET De VIS pour l'etape 4-2:

VIS (G)

M8x15 mm Qte:4

RONDELLE (B)

Φ9xΦ20x2.0Tmm QTe:4

RONDELLE ELASTIQUE (F)

M8x2.0T mm Qte:4

A Ouvrez le sachet de vis pour l'étape 4-2. B Tenez le GUIDON proche du MAT DE CONSOLE. Faites passer le CABLE DU GUIDON par le trou du MAT DE CONSOLE puis par le haut de l'ouverture. C Fixez le GUIDON avec 4 VIS (G), 4 RONDELLES ÉLASTIQUES (F) et 4 RONDELLES (B).

Remarque: Vous pourriez avoir besoin d'aide pour effectuer cette étape.

Ergometre

Conmort

SACHET de VIS pour l'étape 5 :

A Les VIS pour cette étape sont PRÉMONTÉES. B Fixez la PEDALE DROITE au BRAS DE PEDALIER DROIT et serrez avec la clé Allen de 13 mm/15 mm. C Effectuez la même opération avec le côté gauche. (Remarque: Le bras de pédalier gauche est monté inversement par rapport au bras de pédalier droit. Pour serrez, tournez dans le sens contraire des aiguilles d'une montre. En tournant dans le mauvais sens, vous pourriez abimer le mécanisme). D Branchez le CABLE DE CONSOLE et remettez-le sans le coincer dans le MATE CONSOLE. E Fixez la CONSOLE au MAT DE CONSOLE avec les 4 VIS PRÉMONTÉES.

Remarque: Vous aurez éventuellement besoin d'une clé Allen de 15mm pour fixer les pédales.

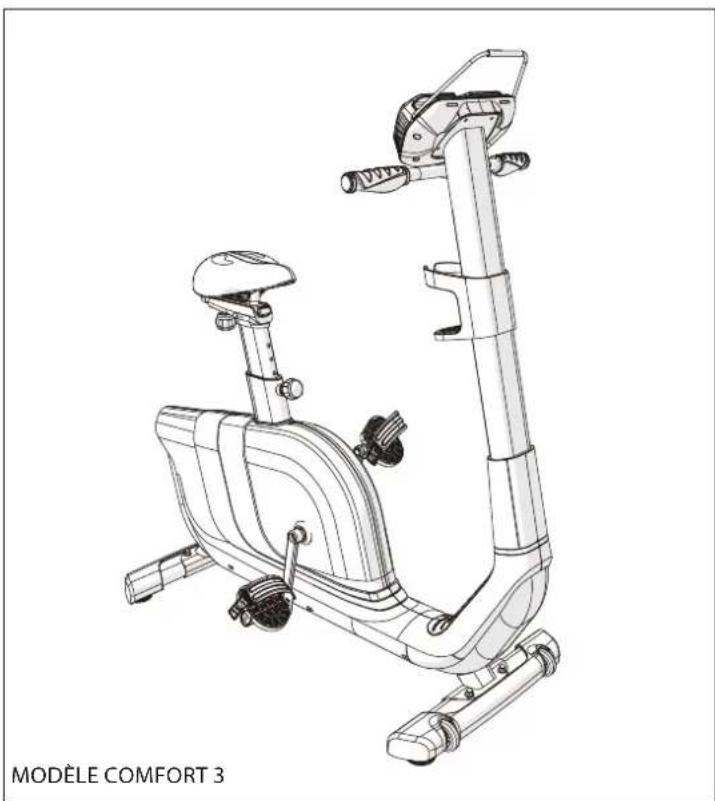

Montage terminé!

Comfort 3

Dimensions: 120 × 55 × 134 cm

Poids net: 35,5 kg/78 lbs

Poids brut:41kg/90Ibs

Poids maximum utilisateurs: 136 kg / 300 lbs

Comfort 5i / 6i

Dimensions: 120 × 55 × 134 cm

Poids net: 38 kg / 84 lbs

Poids brut:43,5kg/96 lbs

Poids maximum utilisateurs: 136 kg / 300 lbs

Comfort 7i

Dimensions: 120 × 55 × 136 cm

Poids net: 40kg / 88 lbs

Poids brut:45,5kg/100lbs

Poids maximum utilisateurs: 136kg / 300 lbs

Comfort 8i

Dimensions: 132 × 55 × 140 cm

Poids net: 42 kg / 92,5 lbs

Poids maximum utilisateurs: 136 kg / 300 lbs

Ergomètre Confort

Fonctionnement du vélo

Ce chapitre comporte le mode d'emploi de la console et des programmes.

Le chapitre OPÉRATIONS DE BASE comporte les informations suivantes:

• EMPLACEMENT DU VÉLO INSTRUCTIONS D'ALIMENTATION ET DE MISE À LA TERRE
• POSITIONNEMENT DE LA SELLE
• DEPLACEMENT DE L'APPAREIL
• MISE À NIVEAU DE L'APPAREIL
• UTILISATION DES CAPTEURS CARDIAQUES

Comfort 3 Affichage

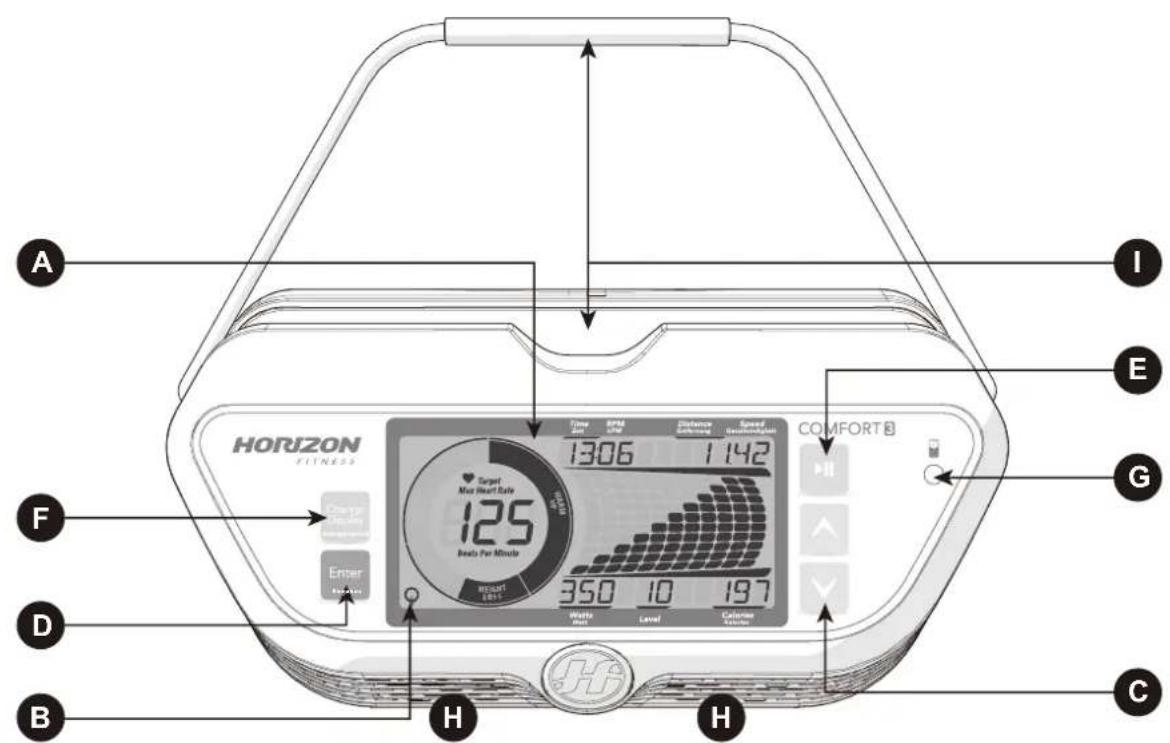

Comfort 3 mode d'emploi de la console

Remarque : Un mince film protecteur en plastique transparent recouvre la console et doit être retiré avant l'utilisation.

A) ÉCRAN LED: Affiche le temps, la distance, les calories, la vitesse, les tr/min, la résistance, la fréquence cardiaque, les Watts, le profil d'entrainment. B) MODE ÉCONOMIE D'ENERGIE: Afin déconomiser de l'énergie, la console passé automatiquement en mode éco 15 minutes après s'était mise en stand-by. Touchez n'importe qu'elle touche pour remettre l'appareil en marche. C) TOUCHE : A l'aide des flèches, vous pouvez selectionner un programme, paramétre la console ou modifier la résistance pendant l'entrainment. D) TOUCHE ENTER: Validate les paramétres. E) TOUCHE : Appuyez sur cette touche pour commencer l'entrainment, pour lemettre en pause ou pour reprendre après une pause. Pour mette la console a zéro, maintenez cette touche appuyée pendant 3 secondes. F) Touche CHANGE DISPLAY: Modifier l'affichage pendant l'entrainement. Appuyez succesivement pour passer d'un affichage à l'autre et passer d'une résistance à l'autre ou d'une puissance de watt à l'autre (barre d'affichage en bas de l'écran). G) FICHE AUDIO: Prise de branchement pour portable, MP3. H) HAUT-PARLEURS : Lorsqu'un apparéil est branché. I) VIDE-POCHE SMART DEVICE: Place pour votre livre, portable ou tablette.

Comfort 3 Affichage

Comfort 5 Affichage

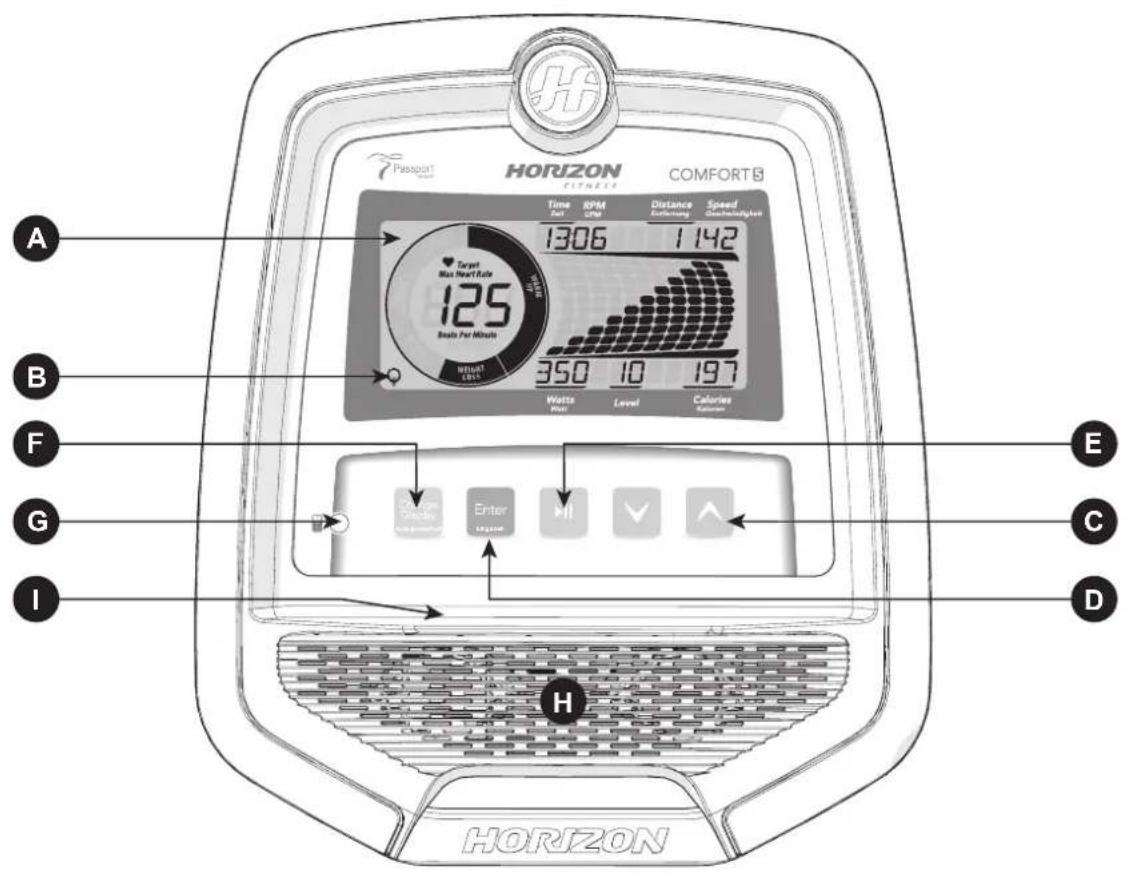

Comfort 5I & 6I mode d'emploi de la console

Remarque : Un mince film protecteur en plastique transparent recouvre la console et doit être retiré avant l'utilisation.

A) ÉCRAN LED : Affiche le temps, la distance, les calories, la vitesse, les tr/min, la résistance, la fréquence cardiaque, les Watts, le profil d'entraînement. B) MODE ÉCONOMIE D'ENERGIE: Afin d'économiser de l'énergie, la console passe automatiquement en mode éco 15 minutes après s'être mise en stand-by. Touchez n'importe quelle touche pour remettre l'appareil en marche. C) TOUCHES : A l'aide des flèches, vous pouvez sélectionner un programme, paramétrer la console ou modifier la résistance pendant l'entraînement. D) TOUCHE ENTER: Valide les paramètres. E) TOUCHE : Appuyez sur cette touche pour commencer l'entraînement, pour le mettre en pause ou pour reprendre après une pause. Pour mettre la console à zéro, maintenez cette touche appuyée pendant 3 secondes. F) Touche CHANGE DISPLAY: Modifie l'affichage pendant l'entraînement. Appuyez successivement pour passer d'un affichage à l'autre et passer d'une résistance à l'autre ou d'une puissance de watt à l'autre (barre d'affichage en bas de l'écran).

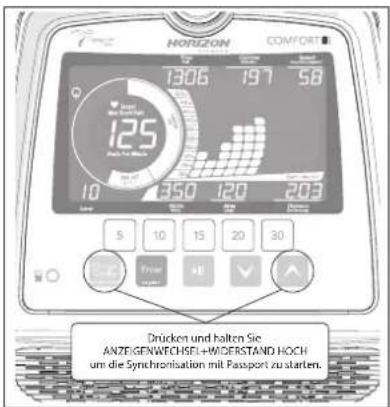

Remarque: Utilisez la flèche vers le haut pour lancer la synchronisation Passport. Pour plus de détails, reportez-vous à la page 51.)

G) FICHE AUDIO: Prise de branchement pour portable, MP3. H) HAUT-PARLEURS : Lorsqu'un appareil est branché.

I) VIDE-POCHE SMART DEVICE : Pour votre livre, portable ou tablette.

Comfort 5 Affichage

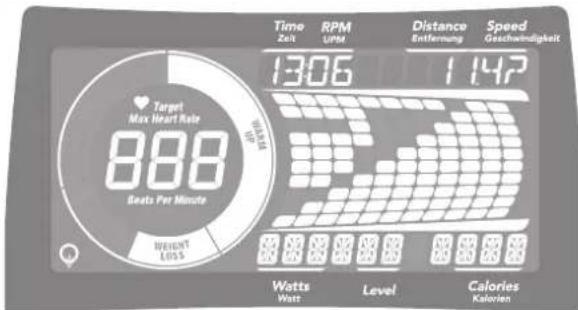

Comfort 8i Affichage

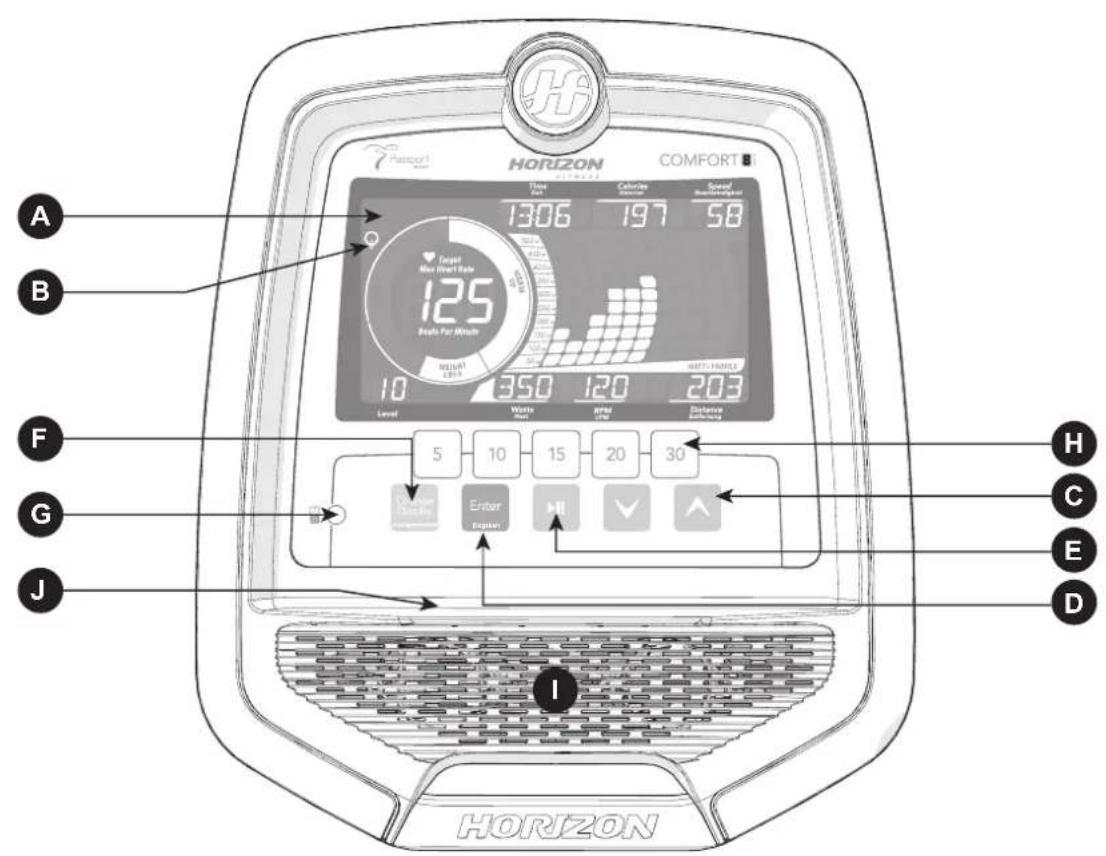

Comfort 7i/8i/Ri mode d'emploi de la console

Remarque : Un mince film protecteur en plastique transparent recouvre la console et doit être retiré avant l'utilisation.

A) ÉCRAN LED: Affiche le temps, la distance, les calories, la vitesse, les tr/min, la résistance, la fréquence cardiaque, les Watts, le profil d'entrainment. B) MODE ECONOMIE D'ENERGIE: Afin deconomiser de l'énergie, la console passag automatique en mode éco 15 minutes après s'être mise en stand-by. Touchez n'importe qu'elle touche pour remettre l'appareil en marche. C) TOUCHE : A l'aide des flèches, vous pouvez seLECTIONner un programme, paramétre la console ou modifier la résistance pendant l'entrainment. D) TOUCHE ENTER: Validate les paramétres. E) TOUCHE : Appuyez sur cette touche pour commencer l'entrainement, pour lemettre en pause ou pour reprendre après une pause. Pour mette la console a zéro, maintenez cette touche appuyee pendant 3 secondes. F) Touche CHANGE DISPLAY: Modifier l'affichage pendant l'entrainement. Appuyez succesivement pour passer d'un affichage à l'autre et passer d'une résistance à l'autre ou d'une puissance de watt à l'autre (barre d'affichage en bas de l'écran).

Remarque: Utilisez la flèche vers le haut pour lancer la synchronisation Passport. Pour plus de détails, reportez-vous à la page 51.

G) FICHE AUDIO: Prise de branchement pour portable, MP3. H) TOUCHE RÉSISTANCE: Adaptez le niveau de résistance souhaité.

1) HAUT-PARLEUR : Lorsqu'un appareil est branché. J) VIDE-POCHE SMART DEVICE: Pour votre livre, portable ou tablette.

Remarque :

Les consoles pour les modèles Comfort 7i, 8i, Ri sont équipées de touches tactiles, ce qui rend l'utilisation plus facile. Effleurez simplement les touches pour les activer. Si vous appuyez trop fort, vous risquez de les endommager.

Comfort 3 Comfort 5 Comfort 5i Comfort Ri

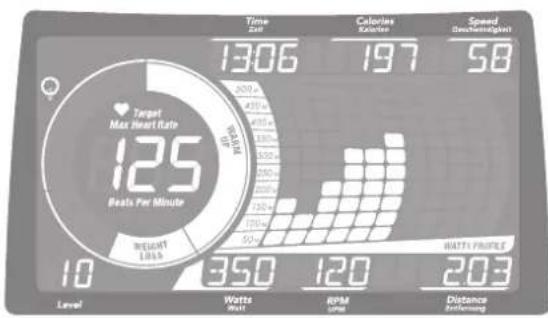

Affichage

• TIME / DUREE: Affichée en minutes: secondes. Affichage du temps passé ou du temps restant.
• RPM / TR/MIN.: Affichage du nombre de tours par minute.
• DISTANCE / DISTANCE : Affichée en kilomètres. Affichage de la distance parcourue ou restant à parcourir.
• SPEED / VITESSE: Affichée en km/h.
• WATT/WATT: Affiche votre performance actuelle. La puissance effective de votre entraînement est affichée à droite de l'écran sous forme de matrice à point.
• NIVEAU / NIVEAU DE DIFFICULTÉ : Affiche le niveau de résistance actuel. CALORIES / CALORIES : Calories brûlées pendant l'entraînement.
• HEART RATE / FREQUENCY CARDIAQUE: Affichée sous forme de battements par minute (BPM). Surveillance de votre pouls.
• MAXIMUM HEART RATE / FREQUENCY CARDIAQUE MAX : Affiche votre fréquence cardiaque maximale. En appuyant sur la touche CHANGE DISPLAY, vous passerez de la FC max. à la FC actuelle. La FC max. est

Comfort 6I

calculée en fonction de votre âge (220-âge) x 0,85.

• HEART RATE WHEEL: Affiche votre niveau d'entraînement actuel. Grâce à cet affichage, vous pouvez vérifier que vous vous trouvez dans la zone d'entraînement souhaitée.

ÉCHAUFFEMENT: 0-60% de la FC maximale.

REDUCTION DU POIDS: 60-70% de la FC maximale.

AMÉLORATION CONDITION PHYSIQUE: 70-80% de la FC maximale.

AMÉRILLORATION DE LA PRODUCTIVITE: 80-90% de la FC maximale.

PRODUCTIVÉ MAXIMUM: 90-100% d de la FC maximale.

• ENERGY SAVER / MODE ÉCO: Quand l'appareil passe en mode éco, le témoin est allumé (voir page 51 pour plus de détails).

Affichage

• TIME / DUREE: Affichée en minutes; seconds. Affichage du temps passé ou du temps restant.
• RPM / TPM : Affichage du nombre de tours par minute.
• DISTANCE / DISTANCE : Affichée en kilomètres. Affichage de la distance parcourue ou restant à parcourir.
• SPEED / VITESSE: Affichée en km/h. WATT/WATT: Affiche la performance actuelle.
• NIVEAU / NIVEAU DE DIFFICULTÉ : Affiche le niveau de résistance actuel. CALORIES / CALORIES: Calories brûlées pendant l'entraînement.
• HEART RATE / FREQUENCY CARDIAQUE: Affichée sous forme de battements par minute (BPM). Surveillance de votre pouls. MAXIMUM HEART RATE / FREQUENCY CARDIAQUE MAX.: Affiche votre fréquence cardiaque maximale. En appuyant sur la touche CHANGE DISPLAY, vous passerez de la FC max. à la FC actuelle. La FC max. est calculée en fonction de votre âge (220-âge) x 0,85.
• HEART RATE WHEEL : Affiche votre niveau d'entraînement actuel. Grâce à cet affichage, vous pouvez vérifier que vous vous trouvez dans la zone

d'entraînement souhaitée.

ÉCHAUFFEMENT: 0-60% de la FC maximum.

REDUCTION DU POIDS: 60-70% de la FC maximum.

AMÉLIORATION DE LA CONDITION PHYSIQUE : 70-80% de la FC maximum.

AMÉLIORATION DE LA PRODUCTIVITE: 80-90% de la FC maximum.

PRODUCTIVITE MAX.: 90-100% de la FC maximum

• Échelle WATT ET AFFICHAGE PROFIL : Affichage du watt actuel : un point 50W apparaît lorsque vous atteignez ou sélectionnez 25-50 Watts. À l'aide de la touche CHANGE DISPLAY, vous pouvez modifier l'affichage. Remarque : L'échelle affiche jusqu'à 400W.
• ENERGY SAVER / MODE ÉCO: Quand l'appareil est en mode éco, le témoin est allumé (voir page 51 pour plus de détails).

Mise en MARCHE

QUICK START / DEMARRAGE RAPIDE

1) Assurez-vous que l'appareil est branché. 2) Appuyez sur la touche START/STOP pour commencer un entraînement en mode manuel. 3) Appuyez sur les touches pour adapter le niveau de résistance pendant l'entraînement.

Lancement d'un programme

1) Sélectionnez l'utilisateur 1, 2 ou invite. 2) Saisissez le poids. 3) Saisissez l'âge. 4) Sélectionnez un programme. 5) Choisissez le sexe (uniquement dans le programme Fitness). 6) Effectuez les saisies du programme : durée, niveau de difficulté, etc. 7) Appuyez sur la touche Start/Stop pour lancer l'entraînement.

Remarque: La console enregistre les informations saisies pour les utilisateurs 1 et 2 jusqu'au prochain entraînement.

Effacer/remettre la console à ZERO

Maintenez la touche START/STOP appuyée pendant 3 secondes.

Terminer l'entrajinement

Quand l'entraînement est terminé, l'appareil s'arrête et la console bipe. Vous pouvez soit débrancher l'appareil, soit le laisser passer en mode économique d'énergie (après 15 minutes).

Information sur les programmes

Comfort 3 : 10 programmes (Manuel / Intervalle / Jeu / Perte de poids / Endurance / Cadence / Hasard / Watt / Fréquence cardiaque cible / Utilisateur)

Comfort 5i : 12 % de la fréquence cardiaque cible / Utilisateur 1 / Utilisateur 2)

Comfort 6i : 13 programmes (Manuel / Intervalle / Jeu / Test Fitness

Comfort 7i : 14 programmes (Manuel / Intervalle / Jeu / Test Fitness / Perte de poids / Perte de poids plus / Endurance / Cadence / Hasard / Watt / Fréquence cardiaque cible / % de la fréquence cardiaque cible / Utilisateur 1 / Utilisateur 2)

Comfort 8i : 16 programmes (Manuel / Intervalle / Jeu / Test Fitness / Perte de poids / Perte de poids plus / Endurance / Cadence / Hasard / Watt / Watt intervalle / Fréquence cardiaque cible / % de la fréquence cardiaque cible / Raffermissement / Utilisateur 1 / Utilisateur 2)

Comfort Ri : 16 p programmes (Manuel / Intervalle / Jeu / Test Fitness / Perte de poids / Perte de poids plus / Endurance / Cadence / Hasard / Watt / Watt intervalle / Fréquence cardiaque cible / % de la fréquence cardiaque cible / Raffermissement / Utilisateur 1 / Utilisateur 2)

1) MANUAL / MANUEL : Un entraînement vous permettant de régler manuellement la machine à tout moment : résistance et temps

se règlent à l'aide des flèches et se valident avec ENTER.

(Comfort 3)

INTERVALS / INTERVALLE:
		ÉCHAUFFEMENT REPÉTICTION - SEGMENT DE PROGRAMMME RÉCUPÉRATION																																																																310	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61	61
SECONDES	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60
SEGMENT 1	23	45	67	89	10	11	12	13	14	15	16	17	18	19	20

(Comfort 5i, 6i, 7i, 8i, Ri)

INTERVALS / INTERVALLE
		ÉCHAUFFEMENT REPÉTITION - SEGMENT DE PROGRAMME RÉCUPÉRATION
SECONDES	60	60	60	60	30	60	30	60	30	60	30	30	60	60	60	60
SEGMENT 1	2	3.4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Niveau 11	3	3.4	7	11	7	7	11	7	7	14	3	3	3	3	3	3	3	3	3	3	3
Niveau 21	3	3.4	9	3	3	9	9	3	9	3	9	3	3	3	3	3	3	3	3	3	3
Niveau 31	3	3.6	10	4	10	10	4	10	4	4	10	4	4	10	4	6	3	3	3	3	3
Niveau 41	3	3.7	12	6	12	12	6	12	6	6	12	12	6	7	3	3	1
Niveau 53	4	7.9	13	7	13	13	7	13	7	13	7	13	7	9	7	4	3
Niveau 63	4	7	10	15	9	9	15	15	9	5	9	9	15	15	9	10	7	4	3
Niveau 73	4	7.12	16	10	10	16	16	10	16	10	16	10	16	15	10	12	7	4	3
Niveau 83	4	7.18	18	12	12	8	18	12	18	12	12	12	12	18	12	13	7	4	3
Niveau 94	6	7.15	19	13	13	9	19	13	19	13	19	13	13	19	19	13	7	6	4
Niveau 104	4	6.12	16	21	15	15	21	21	15	21	15	21	15	21	21	15	16	24
Niveau 114	9	15	18	22	16	22	22	16	22	22	16	16	22	22	16	18	15	9	4
Niveau 124	9	15	19	24	18	18	24	18	24	18	18	24	18	24	18	19	15	9	4
Niveau 137	7	13	19	21	25	19	29	25	19	25	19	19	25	25	19	21	19	13	7
Niveau 147	7	13	19	22	27	21	21	27	21	27	21	27	27	21	22	19	13	7
Niveau 157	7	13	19	24	28	22	22	28	28	22	28	22	28	22	28	22	24	19	13	7
Niveau 167	7	13	19	25	30	24	24	30	80	24	30	24	30	24	30	24	25	19	13	7

2) INTERVALS / INTERVALLE: Un entraînement basé sur la résistance vous permettant de régler automatiquement la résistance (16 niveaux) de la machine à des intervalles réguliers. Alternance de résistances faibles et hautes. Renforcement des muscles et du muscle cardiaque. Résistance et temps se règlent à l'aide des flèches et se valident avec ENTER.

3) GAME / JEU : Simulation d'une course automobile. En pédalant rapidement ou doucement, la voiture passe de haut en bas. Évitez les obstacles et essayez de rester sur la voie. Vos essais sont affichés sur le haut de l'écran avec 10 points/essay. Dès que vous évitez un obstacle, un point disparaît. Vous avez 11 essais pour finir le parcours. 4) FIT-TEST / TEST FITNESS : Testez your condition physique. Maintenez la vitesse de course (en tr/min) entre 60 et 80. Le

Score Resultat
1-4	très mauvais
5-6	mauvais
7-8	moyen
9-10	bon
>10	excellent

Le programme modifie la résistance en fonction d'un tableau. Maintenez la cadence le plus longtemps possible. La console compare vos résultats et affiche votre condition physique en fin de test.

(Comfort 3) (Comfort 5i, 6i, 7i, 8i, Ri)

PERTE DE POIDS
	ECHAUFFEMENT REPÉTIATION - SEGMENT DE PROGRAMME RÉCUPÉRATION																																																																20
SECONDES	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60
SEGMENT	1	23	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Niveau 1	1	22	3	3	4	4	5	5	5	4	4	3	3	3	2	2																																																																																																				22
Niveau 2	1	22	3	4	5	5	6	6	6	5	4	4	3	2	2																																																																																														22
Niveau 3	1	22	4	5	6	6	7	7	7	6	6	5	5	4	2																																																																																															22
Niveau 4	1	22	5	6	7	8	8	8	8	7	7	6	6	5	2																																																																																																		21
Niveau 5	2	3	5	6	7	8	9	9	9	9	8	8	7	6	5	3	2																																																																																					53	2
Niveau 6	2	3	5	7	8	9	9	10	10	10	11	11	11	11	10	10	9	9	8	5	3	2																																																																				53	2
Niveau 7	2	3	5	8	9	9	10	10	11	11	11	11	11	10	10	9	9	8	5	3	2																																																																			53	2
Niveau 8	2	3	5	9	10	10	11	11	12	12	12	12	11	11	10	10	9	5	3	2																																																																53	2
Niveau 9	3	4	5	10	11	11	12	12	13	13	13	13	12	12	11	11	10	5	4	3																																																					43	3
Niveau 10	3	4	8	11	12	12	13	13	14	14	14	14	13	13	12	12	11	8	4	3																																															43	3
Niveau 11	3	6	10	12	13	13	14	14	15	15	15	15	14	14	13	13	12	10	6	3																																										63	3
Niveau 12	3	6	10	13	14	14	15	15	16	16	16	15	15	14	14	13	12	10	6	3																																			63	3

PERTE DE POIDS
	ÉCHAUFFEMENT REPÉTICTION - SEGMENT DE PROGRAMMME RÉCUPÉRATION
SECONDES	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60	60
SEGMENT 1	234	567	89	10	11	12	13	14	15	16	17	18	19	20
Niveau 1	334	446	677	776	544	433
Niveau 2	334	667	799	997	664	331
Niveau 3	336	779	910	010	1099	763	31
Niveau 4	337	9910	1012	1212	1010	997	331
Niveau 5	3479	1010	1213	1313	1312	1210	1097	43
Niveau 6	4710	1212	1313	1515	1513	1312	1210	743
Niveau 7	4712	1313	1515	1516	1616	1615	1313	2743
Niveau 8	4718	1515	1616	1618	1818	1816	1515	3743
Niveau 9	4716	1616	1818	1919	1918	1816	1615	764
Niveau 10	4612	1618	1819	1919	2119	2119	1919	1816	1264
Niveau 11	4915	1819	1919	2122	2222	2221	2119	1918	1594
Niveau 12	4915	1919	2122	2224	2424	2422	2121	1915	94
Niveau 13	7139	1921	2222	2424	2525	2524	2422	2221	19137
Niveau 14	7139	2224	2425	2527	2727	2725	2524	2422	19137
Niveau 15	7139	2425	2527	2728	2828	2827	2725	2524	19137
Niveau 16	7139	2527	2828	3030	3030	2828	2827	2725	19137

5) WEIGHT LOSS / PERTE DE POIDS: Encourage la perte de poids en augmentant et réduisant le niveau de résistance, tout en vous maintainant dans votre zone de perte deGRAisse. 16 niveaux disponibles. Temps et résistance se reglent avec les flèches et se valident avec ENTER. Buvez assez pendant l'effort afin d'accélérer la perte de poids. 6) WEIGHT LOSS PLUS / PERTE DE POIDS PLUS: Alternance de resistance faible et forte afin de vous maintainir dans une zone de

(Comfort 5i, 6i, 7i, 8i, Ri)

PERTE DE POIDS PLUS
	ÉCHAUFFEMMENT REPÉTITION - SEGMENT DE PROGRAMME RÉCUPÉRATION
SECONDES	50 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 61	60 62	60 63
SEGMENT 1	2 3 4	5 6 7	8 9 10	11 12	13 14	15 16	17 18	19 20
Niveau 1	3 3 4	6 4 6	7 7 4	8 9 9	7 6 4	8 4 3
Niveau 2	4 4 4	7 6 7	9 9 6	7 10	0 9 7	6 4 4	4 3
Niveau 3	4 6 6	9 7 9	10 10	7 9 12	12 12	10 13	12 12	12 12	10 9 7	6 6 4	3
Niveau 4	6 6 7	10 9 10	12 12	12 9	0 13	13 13	12 12	10 9 7	6 6 8
Niveau 5	6 7 9	12 10	12 13	13 10	12 12	15 15	13 12	10 9 7	6 4
Niveau 6	7 9 9	13 12	13 13	15 15	12 13	16 16	15 13	12 9 9	7 4
Niveau 7	9 10	10 10	13 15	16 16	13 15	15 18	18 16	15 13	10 10	9 6
Niveau 8	9 10	12 16	15 16	18 18	15 16	16 19	19 18	16 15	12 10	9 6
Niveau 9	9 10	12 13	18 18	18 18	19 16	21 18	21 19	18 16	13 12	10 6
Niveau 10	10 13	13 18	19 18	19 21	21 18	19 22	22 21	19 18	13 10	7
Niveau 11	12 13	15 16	21 19	21 22	22 19	21 24	22 21	21 19	13 12	7
Niveau 12	13 13	15 16	22 21	22 24	24 21	22 25	25 24	22 21	16 15	13 9
Niveau 13	13 16	18 18	22 24	24 25	25 22	24 21	27 25	24 22	16 13	9
Niveau 14	15 16	18 18	25 24	25 27	27 24	25 28	28 27	25 24	18 16	15 19	9
Niveau 15	10 15	18 19	27 25	27 28	28 25	27 30	28 27	25 19	18 16	10

brûlage de graisse. Programme bas sur 15 niveaux. L'utilisateur définit la durée et l'intensité de l'exercice. N'oubliez pas de beaucoup boire pendant l'effort.

(Comfort 3)

ROLLING / ENDURANCE
	ÉCHAUFFEMENT REPÉTICTION - SEGMENT DE PROGRAMME RÉCUPÉRATION
SECONDES	60 60	60 60	30 30	30 30	30 30	30 30	30 30	30 30	30 60	60 60
SEGMENT 1	2 3 4	5 6 7	8 9	10 11	12 13	14 15	16 17	18
Niveau 1 1	1 2 2	1 2 3	4 3 2	1 2 3	2 1 1 1	1
Niveau 2 1	2 2 3	2 3 4	5 4 3	2 1 2 3	2 1 1 1
Niveau 3 2	2 3 3	3 4 5	6 7 8	7 6 5	4 2 1 1	1
Niveau 4 2	3 3 4	4 5 6	7 8 9	8 7 6	5 3 1 1
Niveau 5 3	4 4 4 5	6 7 8	9 10	9 8	7 6 3 2 1
Niveau 6 3	5 4 5	6 7 8	9 10	10 10	9 8 7	4 3 2 1
Niveau 7 4	5 5 5	7 7 8	8 9 9	10 10	9 8 4	8 2 1
Niveau 8 4	5 5 5	8 8 9	9 10	10 11	11 10	9 4 3	2 1
Niveau 9 4	5 5 5	9 10	10 11	11 11	12 12	11 10	5 4 3 1
Niveau 10 4	5 6 6	10 10	11 11	11 12	2 1 3	13 12	11 6 5 4 1
Niveau 11 4	5 7 7	11 11	12 12	12 13	3 1 4	14 13	12 6 5 4 1
Niveau 12 4	5 8 8	12 12	13 13	13 14	14 15	15 14	13 7 6 5 1
Niveau 13 4	5 9 9	13 13	14 14	14 15	5 16	16 15	14 7 6 5 1
Niveau 14 4	5 9 9	14 14	15 15	16 16	6 17	17 16	15 8 7 6 1

(Comfort 5i, 6i, 7i, 8i, Ri)

ROLLING / ENDURANCE
	ÉCHAUFFEMENT REPÉTICTION - SEGMENT DE PROGRAMME RÉCUPÉRATION
	SECONDES	50 60	60 60	30 30	30 30	30 30	30 30	30 30	30 30	60 60	60	60	60	60	60	60	60
SEGMENT 1	3 4 6	7 9 10	12 13	15 16	18 19	21 22	24 25	27	27	27	27	27	27	27	27	27	27
Niveau 1 1	1 3 3 1	3 4 5 4 3 1	3 4 3 1	1 1 1 1	1	1	1	1	1	1	1	1	1	1	1	1	1
Niveau 2 1	3 3 4 3	4 6 7 6 4 3 1	3 4 3 1	1 3 4 1 1	1	1	1	1	1	1	1	1	1	1	1	1	1
Niveau 3 3	3 4 4 4	6 7 9 10	12 10	9 7 6 3 1 1	1	1	1	1	1	1	1	1	1	1	1	1	1
Niveau 4 3	4 4 6 6 7 9	10 12	13 12	10 9 7 4 1 1	1	1	1	1	1	1	1	1	1	1	1	1	1
Niveau 5 4	6 6 6 7	9 10	12 15	15 13 12	15 15	15 13	12 10	10 6 4 3 1	1	1	1	1	1	1	1	1	1
Niveau 6 4	7 6 7	9 10	12 13	15 15	15 13	12 10	10 6 4 3 1	1	1	1	1	1	1	1	1	1	1
Niveau 7 6	7 7 7	10 10	12 12	13 13	15 15	15 13	12 6 4 3 1	1	1	1	1	1	1	1	1	1	1
Niveau 8 6	7 7 7 7	12 12	13 13	15 15	16 16	15 16	13 6 4 3 1	1	1	1	1	1	1	1	1	1	1
Niveau 9 6	7 7 7 7	13 13	15 15	16 15	15 18	18 18	16 5 7 6 4 1	1	1	1	1	1	1	1	1	1	1
Niveau 10 6	7 9 9 9	15 15	16 16	16 18	8 19	19 18	16 9 7 6 1	1	1	1	1	1	1	1	1	1	1
Niveau 11 6 7 10	10 16	16 18	18 18	19 19	21 21	19 18	9 7 6 1	1	1	1	1	1	1	1	1	1	1
Niveau 12 6 7 12	12 18	18 19	19 19	21 21	22 22	21 19	10 9 7 1	1	1	1	1	1	1	1	1	1	1
Niveau 13 6 7 13	13 19	19 21	21 22	22 22	24 24	22 21	10 9 7 1	1	1	1	1	1	1	1	1	1	1
Niveau 14 6 7 13	13 21	21 22	22 22	24 24	25 25	24 22	12 10 9 1	1	1	1	1	1	1	1	1	1	1

7) ROLLING / ENDURANCE : Alternance entre résistance faible et forte proportionnellement à l'alternance de fréquence cardiaque faible et forte.

(Comfort 3)

CADENCE
	ÉCHAUFFEMENT L			MLHMLHMLHMLR"ECUPPLICATION
SECONDES	60 60	60 60	60 45	90 45	90 30	45 90	30 45	90 30	45 90	60 60	60 60
SEGMENT	234	567	8910	1112	1314	1516	1718	1920
Niveau 1 2	112	823	231	231	231	11
Niveau 2 1	112	342	342	342	342	11
Niveau 3 1	112	453	453	453	453	11
Niveau 4 1	113	564	564	564	564	11
Niveau 5 1	233	675	675	675	675	11
Niveau 6 1	234	878	878	878	878	11
Niveau 7 1	234	897	897	897	897	11
Niveau 8 1	235	1091	1089	1089	1089	1053	321
Niveau 9 1	112	110	110	110	110	110	110	110	112	111
Niveau 10	112	1211	1210	1210	1210	1211	12	1211	1211	11
Niveau 11	2223	1312	1311	1211	1211	1213	1112	1213	1211	11
Niveau 12	334	1413	1412	1412	1413	1414	1213	1414	1213	111
Niveau 13 3	445	1514	1513	1415	1415	1314	1314	1514	1416	3321
Niveau 14 3	456	1615	1614	1516	1415	1614	1516	4321

(Comfort 5i, 6i, 7i, 8i, Ri)

CADENCE
		ECHAUFFEMMENT L		MLH		MLH		MLH		MLL		RECUPERAION
SECONDES	50 60	60 60	90 45	90 30		45 90	30 45	90 30		45 90	30 45	90 60	60 60	60
SEGMENT	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Niveau 1	1	1	3	4	1	3	4	1	3	4	3	1	1
Niveau 2	1	1	3	6	4	3	4	6	3	4	6	3	1	1
Niveau 3	1	1	3	7	6	7	6	7	6	7	6	7	3	1
Niveau 4	1	1	4	9	7	9	6	7	9	6	7	9	4	1
Niveau 5	1	3	4	4	10	9	10	7	9	10	9	10	4	3	1
Niveau 6	1	3	4	6	10	10	9	10	12	9	10	12	6	4	3	1
Niveau 7	1	3	4	6	12	12	10	12	13	10	12	13	10	12	13	6	4	1
Niveau 8	1	3	4	7	15	13	15	12	13	15	12	13	15	12	13	15	7	4	3	1
Niveau 9	1	1	3	13	16	15	16	13	15	16	13	15	16	13	15	16	3	11	1
Niveau 10	1	1	3	18	18	18	15	16	18	15	18	15	16	18	18	3	11	1
Niveau 11	1	3	3	4	19	18	19	16	18	19	16	18	19	3	11	1
Niveau 12	1	4	4	6	21	19	21	18	19	21	18	19	21	4	11	1
Niveau 13	1	4	6	7	22	21	22	19	21	22	19	21	22	4	3	1
Niveau 14	1	4	6	7	24	22	24	21	22	24	21	22	24	21	22	4	3	1
Niveau 15	1	4	7	9	10	25	24	25	22	24	25	22	24	25	6	4	3	1
Niveau 16	1	6	9	10	12	27	25	27	24	25	27	24	25	27	24	25	27	4	3	1

8) CADENCE / CADENCE : Augmentation régulière du niveau de résistance : de doucement (L), moyen (M) ou rapide (H).

(Comfort 3)

RANDOM/ HASARD SEGMENT DE PROGRAMME RÉCUPÉRATION

SECONDES	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60	60	60	60	60
SEGMENT	234	567	89	1011	1213	1415	1617	18
Niveau 1	122	1352	472	361	1111
Niveau 2	223	2463	583	472	2111
Niveau 3	2333	3574	694	583	2111
Niveau 4	3344	685	7105	694311
Niveau 5	4445	796	8116	7053	321
Niveau 6	5456	8107	91278	1164321
Niveau 7	45557	9180	1318	9124321
Niveau 8	45558	10129	11149	101884321
Niveau 9	45559	11310	1215	1011495431
Niveau 10	456610	12141113	12151112	101215105431

RANDOM/ HASARD ÉCHAUFFEMENT REPÉTITION-SEGMENT DE PROGRAMME RÉCUPÉRATION

SEGCONDES	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60	60	60	60	60	60	60	60
SEGMENT	1	234	56	7	89	10	11	12	13	14	15	16	17	18
Niveau 1	1	133	1	47	36	10	34	9	11	1	1
Niveau 2	1	334	36	69	47	12	46	0	33	1	1
Niveau 3	3	444	7	10	69	13	67	12	4	1	1
Niveau 4	3	446	69	12	7	10	15	7	9	13	6	4	1	1
Niveau 5	4	66	7	10	39	12	16	9	10	15	7	4	3	1
Niveau 6	4	76	7	9	12	5	10	13	18	10	12	16	6	4	3	1
Niveau 7	6	77	7	10	13	16	12	15	19	12	13	18	10	64	3	1
Niveau 8	6	77	12	15	18	13	16	21	13	15	19	12	64	3	1
Niveau 9	6	77	7	13	16	19	15	18	22	15	16	21	13	76	4	1
Niveau 10	6	79	9	15	18	21	16	19	24	16	18	22	15	76	4	1
Niveau 11	16	710	10	16	19	22	18	21	25	18	19	24	16	97	6	1
Niveau 12	16	712	12	18	21	28	19	22	27	19	21	25	18	97	6	1
Niveau 13	16	713	13	19	22	25	21	24	28	21	22	27	19	10	9	7	1
Niveau 14	16	713	13	21	24	27	22	25	30	22	24	28	21	10	9	7	1

(Comfort 5i, 6i, 7i, 8i, Ri)

9) RANDOM / HASARD: Spécialement conçu et orienté en fonction d'un tableau simulant les modifications hasardeuses de niveau de résistance.

10) CONSTANT WATTS / WATT CONSTANT: Ce programme adapte automatiquement le niveau de résistance pour maintenir un niveau choisi de watt et l'entité de l'entraînement.

1) Sélectionnez le programme WATT avec les touches appropriées, validez avec ENTER. 2) Paramétrez le temps (avec les flèches) puis validez avec ENTER. 3) Paramétrez le nombre de watt ( ) puis validez avec ENTER. 4) Appuyez sur START pour commencer le programme.

11) INTERVAL WATT / WATT INTERVALLE : Vous pouvez sélectionner ici soit un watt faible soit un très élevé. Le programme à intervalle passe d'un niveau à l'autre et rend ainsi l'entraînement beaucoup plus intensif.

1) Sélectionnez le programme WATT avec les touches, puis validez avec ENTER.

2) Paramétrez le temps (avec les flèches) qui validez avec ENTER. 3) Paramétrez le nombre de watt (A) puis validez avec ENTER. 4) Appuyez sur START pour commencer le programme.

Remarque:

Dans ces programmes watt, vous vous entraînez avec une valeur définie. La résistance s'adapte automatiquement à votre cadence de pédalage, le watt ne change pas.

Le programme vous maintient dans une zone de watt cible. Si vous vous trouvez hors de cette zone, ceci est affiché sur l'écran par une flèche à côté de la colonne tr/min. Si la flèche est orientée vers le haut, vous devez augmenter la vitesse, vers le bas, la diminuer.

12) THR ZONE / FREQUENCY CARDIAQUE CIBLE: Simule l'intensité d'un sport. Les résistances changent automatiquement pour atteindre la zone FCC souhaitée. (Pour ce programme, l'utilisation d'une ceinture thoracique est recommandée).

1) Sélectionnez le programme FCC avec les flèches validées avec ENTER. 2) Définissez le temps avec les touches et validez avec ENTER. 3) La fenêtre HEART RATE clignote et affiche par défaut 80 pulsations/minute. Sélectionnez une FCC avec les flèches validez avec ENTER. 4) Pour commencer, appuyez sur START

13)% THR / % FCC : Programme idéal pour la réduction de poids, maintenez une intensité optimale pour accélérer la fonte des graisses. La résistance s'adapte pour rester dans la zone de FCC. Effectuez les saisies, l'appareil calcule automatiquement la FC maximum et sélectionnez le pourcentage. Pour ce programme, nous recommandons l'utilisation d'une ceinture thoracique.

Remarque: Dans ce programme, la résistance s'adapte automatiquement afin de vous maintenir dans la zone de fréquence cardiaque sélectionnée. Ne pédalez pas trop rapidement ou trop doucement. Si vous vous trouvez hors de cette zone, cela est affiché sur l'écran par une flèche à côté de la colonne tr/min. Si la flèche est orientée vers le haut, vous devez augmenter la vitesse, vers le bas, la diminuer.

14) STRENGTH BUILDER / RAFFERMISSEMENT : Programme basé sur 20 niveaux d'intensité. L'utilisateur définit lui-même la durée et la résistance avec les touches.

(Comfort 5i, 6i, 7i, 8i, Ri)

STRENGTH BUILDER / RAFFERMISSEMENT
	ÉCHAUFFEMMENT REPÉTICTION - SEGMENT DE PROGRAMME RÉCUPÉRATION
SECONDES	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60 60	60	60	60
SEGMENT 1	23 4	56 7	89 10	11 11	12 13	14 15	16 17	18 19	20
Niveau 1 1	1 3 3	1 4 1	1 4 1	1 4 1	1 4 1	1 4 1	1 4 1	1 4 1	1 3 1
Niveau 2 1	1 3 3	3 4 3	6 3 4	3 6 3	1 3 6	3 3 1
Niveau 3 1	1 3 3	4 4 3	4 4 3	4 4 3	4 4 3	4 3 3	1 4 3	3 3 1
Niveau 4 1	3 3 4	6 6 3	6 3 6	6 3 6	6 3 6	6 3 3	4 3 3
Niveau 5 3	4 4 4	4 7 4	7 4 7	4 7 4	4 7 4	4 4 3
Niveau 6 3	4 6 6	6 9 6	9 6 9	9 6 9	9 6 9	6 9 6	6 6 4	3
Niveau 7 4	6 7 9	9 1 2	12 9 7	12 9 7	12 9 7	12 9 7	12 9 7	2 9 7	6 4
Niveau 8 4	6 7 9	12 12	9 12	12 9 12	12 9 12	12 9 12	12 9 7	6 4
Niveau 9 6	9 10	10 12	15 12	15 12	15 12	12 15	12 15	10 10	9 6
Niveau 10 6	9 10	10 15	15 12	15 15	15 12	15 15	15 12	10 10	9 6
Niveau 11 6	10 12	13 15	15 18	15 18	15 18	15 18	15 18	15 13	12 10	6
Niveau 12 6	10 12	13 18	15 18	15 18	15 18	15 18	15 18	15 13	12 10	6
Niveau 13 7	12 18	15 18	21 21	18 21	18 21	18 21	18 21	18 21	15 13	12 7
Niveau 14 7	12 18	15 21	21 21	18 21	21 21	18 21	21 21	18 15	13 12	7
Niveau 15 9	13 16	18 21	21 24	21 24	21 24	21 24	21 24	21 18	16 13	9
Niveau 16 9	13 16	18 24	21 24	21 24	21 24	21 24	21 24	21 18	16 13	9
Niveau 17 9	15 16	18 25	25 22	25 22	25 22	25 22	25 22	25 18	18	16	15	9
Niveau 18	0 15	18 19	27 27	24 27	27 27	27 27	27 27	27 24	19 18	15 10
Niveau 19	0 16	19 21	28 28	25 28	28 25	28 25	28 25	28 25	21 19	16 10
Niveau 20	2 18	21 22	30 30	25 30	30 30	30 30	30 30	25 22	22 18	12

15) CUSTOM 1 & 2 / UTILISATEUR 1 & 2 : Entraînement paramétré, durée de 15 minutes (Comfort 3 n'a pas d'utilisateur 2)

1) Saisissez les données : Cliquez sur Affichage Profil. 2) À l'aide des flèches, ajustez la résistance. Appuyez sur ENTER pour valider les saisies. Affichage du segment actuel sur la console. Saisissez la résistance pour les segments 1 à 15. 3) Une fois les saisies effectuées, appuyez sur START pour commencer.

Pour connaître la bonne intensité de votre entrainement, la première étape est de trouver votre fréquence cardiaque maximale (FC max = 220 - Your age). La méthode basée sur l'âge permet de prévoir une moyenne statistique de votre fréquence cardiaque maximale et est une bonne méthode pour la plupart des personnes, en particuliers les novices en formation avec la fréquence cardiaque. Pour déterminer avec précision votre fréquence cardiaque individuelle maximale, il faut le tester cliniquement par un cardiologue ou un physiologiste de l'exercice par le biais d'une épreuve d'effort maximum. Si vous avez plus de 40 ans, vous avez un excès de poids, vous avez été sédentaire pendant plusieurs années ou vous avez un historique de maladie cardiaque dans votre famille, un test en clinique est recommandé.

Ce tableau contient des exemples de la plage des fréquences cardiaques pour une personne de 30 ans qui fait de l'exercice selon 5 différents zones de fréquence cardiaque. Par exemple, la FC max d'une personne de 30 ans est 220 - 30 = 190 bpm et 90% du FC max est 190 × 0,9 = 171 bpm.

Zone de fréquencecardiaque cible	Durée Exemple de zone FCC (30 ans) Notre zone FCC Recommended pour:
TRÉS DIFFICILE90 - 100%	< 5 MIN.	171 - 190 BAT./MIN		Personnes en forme et à formationathlétique
DIFFICILE80 - 90%	2 - 10 MIN.	152 - 171 BAT./MIN		Entrainements plus courts
MODÉRÉ70 - 80%	10 - 40 MIN.	133 - 152 BAT./MIN		Exercices moyennement longs
LÉGER60 - 70%	40 - 80 MIN.	114 - 133 BAT./MIN		Exercices plus courts répétés souvent etplus longtemps
TRÉS LÉGER50 - 60%	20 - 40 MIN.	104 - 114 BAT./MIN		Gestion du poids et récapération active

Utilisation du lecteur cd/mp3

1) Branchez le CABLE AUDIO fourni à la fiche correspondante à gauche sur la console et à votre lecteur CD/MP3. 2) Sélectionnez la musique sur votre lecteur CD/MP3. 3) Si vous n'écoutez pas de musique, veuillez débrancher le cable.

Synchronisation de l'appareil avec passport (tous modeles SAUF comfort 3)

1) À l'aide des flèches sur la télécommande de Passport, sélectionnez le symbole Setup puis appuyez sur la touche SELECT. 2) Suivez les instructions indiquées à l'écran en maintenant appuyées les touches RESISTANCE UP et la touche CHANGE DISPLAY de la console pendant 3-5 secondes. 3) Quand la synchronisation est terminée, l'affichage sur l'appareil passe de "RF Sync" à "Passport Ready". 4) Un message s'affiche également sur votre écran indiquant si la synchronisation est réussie ou pas.

ENERGY SAYER / Mode économie d'energie

Afin d'économiser de l'énergie, la console passe automatiquement en mode économique 15 minutes après s'être mise en stand-by. Touchez n'importe quelle touche pour remettre l'appareil en marche. Vous pouvez activer/déactiver cette fonction dans le menu Engineering.

Pour entrer dans mode Engineering, appuyez sur les flèches ▲▼ en même temps pendant 3-5 secondes.

Appuyez sur les touches ▲▼ jusqu'à obtenir l'affichage Eng2. Appuyez sur ENTER. Avec la touche ENTER, appuyez jusqu'à P0. Utilisez les touches ▲▼ pour passer de STANDARD (MILES) à MÉTRIQUE (KM).

Modifier la LANGUE d'affichage

À l'aide des touches et placez-vous jusqu'à l'affichage Eng2. Appuyez sur ENTER. Avec la touche ENTER, naviguez dans le menu jusqu'à obtenir P1. Appuyez sur ENTER pour modifier la langue, sélectionnez avec les flèches. Une fois la sélection faite, sortez du menu en appuyant sur la touche STOP pendant 3 à 5 secondes. Effectuez encore une pression de 3 à 5 secondes pour quitter le mode Engineering.

Activer/deactiver le mode économie d'energie

Utilisez les flèches et pour obtenir l'affichage Eng2. Appuyez sur ENTER. Naviguez jusqu'à obtenir P5. Appuyez sur ENTER pour sélectionner le mode économique d'énergie. À l'aide des flèches et sélectionnez ENERGY SAVE ON pour activer le mode éco, ou OFF pour le désactiver. Gardez la touche STOP appuyée pendant 3 à 5 secondes pour quitter le menu Eng2. Appuyez encore une fois sur cette touche pour quitter le mode Engineering.

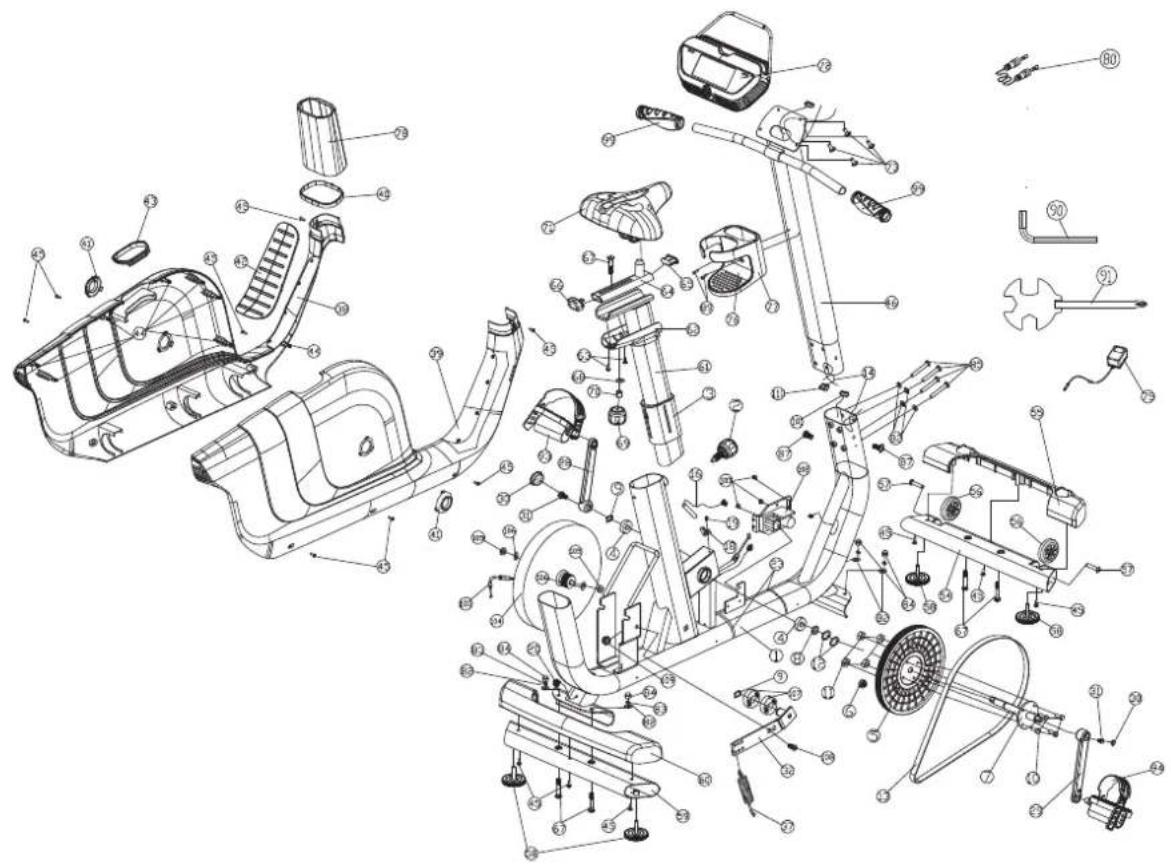

COMFORT 3 vue éclatée

COMFORT 3 NOMENCLATURE DES PIECES DETACHEES (EN ANGLAIS UNIQUEMENT)

N°	DESCRIPTION	DETAILS	QTÉ
1 MAIN FRAME 1
2	SEAT HEIGHT ADJUSTMENT KNOB PAZ16	1525A	1
3 INNER BUSHING PDZ153100 1
4 BEARING 6003ZZ 2
5 DRIVE PULLEY NEA24020A 1
6	MAGNET Ø15X7T,1400G5		1
7 TRANSMISSION SHAFT NBZ18065A 1
8 SPACING NBO175226 1
9 C-CLIP FOR Ø 17 2
10	ALLEN HEX SCREW M6XP1.0X15		4
11	NYLON NUT	M6	4
12	WAVE WASHER	Ø22XØ17.5X0.3T	2
13	BELT	430J6	1
14	TWIST TIE	100MM	3
16	SENSOR Càble	FBG300SM2P	1
18	ROUND SENSOR FIXING PLASTIC	PAMP1152	1
19	ROUND HEAD PHILIPS DRILLING SELF TAPPING SCREW	ST4.0X16	1
20	STROMKABEL FDF6002P		1
23	ZIP TIE	4.8X300	3
28	LEFT CRANK	NBZ124170LL170MM	1
29	RIGHT CRANK	NBZ124170RL170MM	1
30	CRANK COVER		2
31	HEX FLANGE SCREW	M8X1.25X20MM,12.9,13	2
32	IDLE WHEEL FIXING PLATE		1
37	IDLE WHEEL FLEXING SPRING	NCD2378	1

N°	DESCRIPTION	DETAILS	QTE
38	LEFT SHROUD	PDC11985464L	1
39	RIGHT SHROUD	PDC11985464R	1
40	CONSOLE MAST DECORATIVE RING	PEZ12280	1
41	CRANK DECORATIVE RING	PEZ582315	2
42	RUBBER STEP-THROUGH PAD	PDC2131056	1
43	SEAT POST SUPPORT TUBE PAD	PDA1147626	1
44	CLIP	PCA7258A	8
45	TRUSS PHILIPS SELF TAPPING SCREW	ST4X16 14
46	CONSOLE MAST		1
54	FRONT STABILIZER		1
55	FRONT STABILIZER COVER	PDC55398A	1
56	TRANSPORTATION WHEEL	PBKXD-083	2
57	TRUSS HEX SCREW	M8X40	2
58	NiveauER	PCG60508A	4
59	REAR STABILIZER		1
60	REAR STABILIZER COVER	PDC55398	1
61	SEAT POST		1
62	SEAT POST COVER	PEZ184854	1
63	ROUND HEAD PHILIPS SCREW	M5X5	2
64	SEAT SUPPORTING SHAFT		1
65	END CAP	PDC4020	1
66	TOWEL HOOK	PAZ425375	1
67	CARRIAGE SCREW	M8X56	5
68	FLAT WASHER	Ø25XØ9X2.0T	1
69	KNOB	PCZ43650	1
N°	DESCRIPTION	DETAILS	QTÉ
70 SPACER NBO1031514 1
71	SEAT PAD		1
72 KONSOLE 1
73 TRUSS PHILIPS SCREW M5X12 4
75 POWER ADAPTOR 1
76	BOTTLE HOLDER A PDA1447112		1
77 BOTTLE HOLDER B PDA109119 1
78 CONSOLE MAST GROMMET PDC17971214 1
80 AUDIO CABLE 1
82	FLAT WASHER 20X9X2.0T		8
83 SPRING WASHER M8X2.0T	4
84 NUT	M8		4
85	TRUSS HEX SCREW M8X60		4
89 COUNTER SINK PHILIPS SCREW	M4X12 2
90 HEX WRENCH	5MM,L,65MMX25MM	1
91	"PLUS" WRENCH SEA131415	1
93	LEFT PEDAL	PCZ15863L	1
94 RIGHT PEDAL	PCZ15863R 1
99	HAND GRIP	PCJ135222	2
100	ADJUSTMENT CÁBLE	FBZ535	1
101	LOWER CONSOLE CÁBLE	FBG7009P	1
102	MOTOR	FBC4-2 150MM	1
103	ROUND HEAD PHILIPS SCREW	M6X10	3
104	FLY WHEEL		1
105	ALLEN FLANGE SCREW NUT	3/8*X26 (15)	2

N°	DESCRIPTION	DETAILS	QTÉ
106	WASHER	18X10X2.0T	2
107	BEARING	6203ZZ	2
108	FLAT HEAD HEX SCREW	M10X20MM	1
109	NYLON NUT	M10	1
110	MIDDLE CONSOLE CABLE	FBG9009P	1
87	TRUSS HEX SCREW	M8X15	2

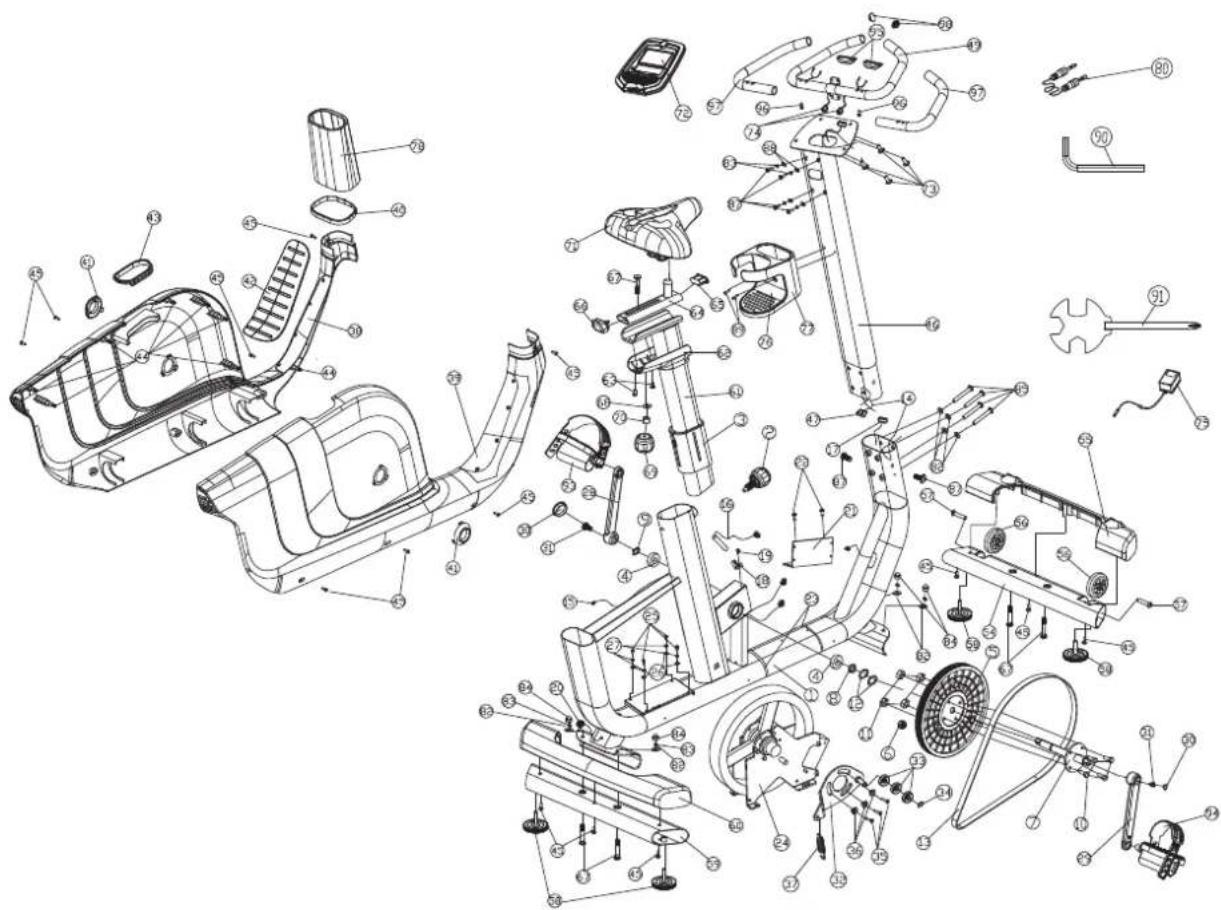

COMFORT 5i vue éclatée

COMFORT SI NOMENCLATURE DES PIECES DETACHEES (EN ANGLAIS UNIQUEMENT)

N°	DESCRIPTION	DETAILS	QTE
1 MAIN FRAME 1
2 SEAT HEIGHT ADJUSTMENT KNOB PAZ161525A 1
3 INNER BUSHING PDZ153100 1
4 BEARING 6003ZZ 2
5 DRIVE PULLEY NEA24020A 1
6 MAGNET Ø15X7T,1400GS 1
7 TRANSMISSION SHAFT NBZ18065A 1
8 SPACER NBO175226 1
9 C-CLIP FOR Ø 17			1
10	ALLEN HEX SCREW	M6XP1.0X15	4
11	NYLON NUT	M6	4
12	WAVE WASHER	Ø22XØ17.5X0.3T	2
13	BELT	430J6	1
14	TWIST TIE	100MM	3
15	INDUCTION LOWER CONTROLLER CONNECTING WIRE	FBG1502P	1
16	SENSOR Cable	FBG300SM2P	1
17	LOWER CONSOLE Cable	FBG7005P	1
18	ROUND SENSOR FIXING PLASTIC	PAMP1152	1
19	ROUND HEAD PHILIPS DRILLING SELF TAPPING SCREW	ST4.0X16	1
20	STROMKABEL	FDF6002P	1
21	LOWER CONTROL BOARD	FBZAC-11	1
22	TRUSS PHILIPS SELF TAPPING SCREW	Ø4X12	2
23	ZIP TIE	4.8X300	3
24	INDUCTION FLY WHEEL	NCZ26540E(8.5KG)	1
25	ROUND HEAD HEX SCREW	M6XP1.0X15	4

\( {\mathrm{N}}^{a} \)	DESCRIPTION	DETAILS	QTÉ
26	WASHER	Ø15XØ7X2.0T	4
27	SPRING WASHER	M6X1.5T	4
28	LEFT CRANK	NBZ124170L,L170MM	1
29	RIGHT CRANK	NBZ124170R,L170MM	1
30	CRANK COVER		2
31	HEX FLANGE SCREW	M8X1.25X20MM,12.9,13	2
32	IDLE WHEEL FIXING PLATE		1
33	BEARING	6000ZZ	3
34	C-CLIP	Ø10	1
35	COUNTER SINK PHILIPS SCREW	M5X25	3
36	SLEEVE	NBO9715	3
37	IDLE WHEEL FLEXING SPRING	NCD2378	1
38	LEFT SHROUD	PDC11985464L	1
39	RIGHT SHROUD	PDC11985464R	1
40	CONSOLE MAST DECORATIVE RING	PEZ12280	1
41	CRANK DECORATIVE RING	PEZ582315	2
42	RUBBER STEP-THROUGH PAD	PDC2131056	1
43	SEAT POST SUPPORT TUBE PAD	PDA1147626	1
44	CLIP	PCA7258A	8
45	TRUSS PHILIPS SELF TAPPING SCREW ST4X16	ST4X16	16
46	CONSOLE MAST		1
47	MIDDLE CONSOLE CÁBLE	FBG9005P	1
54	FRONT STABILIZER		1
55	FRONT STABILIZER COVER	PDC55398A	1
56	TRANSPORTATION WHEEL	PBKXD-083	2
N°	DESCRIPTION	DETAILS	QTE
57 TRUSS HEX SCREW M8X40 2
58 Niveau PCG60508A 4
59 REAR STABILIZER 1
60 REAR STABILIZER COVER PDC55398 1
61 SEAT POST 1
62 SEAT POST COVER PEZ184854 1
63 ROUND HEAD PHILIPS SCREW MSX5 2
64 SEAT SUPPORTING SHAFT 1
65 END CAP PDC4020 1
66 TOWEL HOOK PA Z425375		1
67 CARRIAGE SCREW M8X56 20		5
68 FLAT WASHER Φ25XØ9X2.0T		1
69 KNOB PCZ43650 1
70 SPACER NB01031514		1
71 SEAT		1
72 KONSOLE 1
73 TRUSS PHILIPS SCREW MSX12 4
75 POWER ADAPTOR		1
76 BOTTLE HOLDER A PDA1447112 1
77 BOTTLE HOLDER B		PDA109119	1
78 CONSOLE MAST GROMMET		PDC17971214	1
80 AUDIO CABLE		1
82 FLAT WASHER 20X9X2.0T		8
83 SPRING WASHER M8X2.0T		4
84 NUT M8 HEIGHT 15MM		4

N°	DESCRIPTION	DETAILS	QTE
85 TR	USS HEX SCREW M8X60 20MM	4
89	COUNTER SINK PHILIPS SCREW	M4X12	2
90 HEX WRENCH		5MM,L,65MMX25MM	1
91	"PLUS" WRENCH	SEA131415	1
93 LEFT PEDAL	PCZ15863L	1
94	RIGHT PEDAL	PCZ15863R 1
99 HAND GRIP	PCJ135222	2
87 TR USH HEX SCREW	M8X15	2

COMFORT 6i vue éclatée

COMFORT 6i NOMENCLATURE DES PIECES DÉTACHÉES (EN ANGLAIS UNIQUÉMENT)

N°	DESCRIPTION	DETAILS	QTE
1	MAIN FRAME 1
2	SEAT HEIGHT ADJUSTMENT KNOB PAZ161525A 1
3	INNER BUSHING PDZ153100 1
4	BEARING 6003ZZ 2
5	DRIVE PULLEY NEA24020A 1
6	MAGNET Ø15X7T,1400GS 1
7	TRANSMISSION SHAFT NBZ18065A 1
8	SPACER	NBO175226	1
9	C-CLIP Ø 17	1
10	ALLEN HEX SCREW	M6XP1.0X15	4
11	NYLON NUT	M6	4
12	WAVE WASHER	Ø22XØ17.5X0.3T	2
13	BELT	430J6	1
14	TWIST TIE	100MM	3
15	INDUCTION LOWER CONTROLLER CONNECTING WIRE	FBG1502P	1
16	SENSOR CABLE	FBG3005M2P	1
17	LOWER CONSOLE CABLE	FBG7005P	1
18	ROUND SENSOR FIXING PLASTIC	PAMP1152	1
19	ROUND HEADPHILIPS DRILLING SELF TAPPING SCREW	ST4.0X16	1
20	POWER CORD	FDF6002P	1
21	LOWER CONTROL BOARD	FBZAC-11	1
22	TRUSS PHILIPS SELF TAPPING SCREW	Ø4X12 2
23	ZIP TIE	4.8X300	3
24	INDUCTION FLY WHEEL	NCZ26540E	1
25	ROUND HEAD HEX SCREW	M6XP1.0X15	4

N°	DESCRIPTION	DETAILS	QTE
26	WASHER	Ø15XØ7X2.0T	4
27	SPRING WASHER	M6X1.5T	4
28	LEFT CRANK	N62124170L170WAN-THEAD 9/16'	1
29	RIGHT CRANK	N62124170L170WAN-THEAD 9/16'	1
30	CRANK COVER		2
31	HEX FLANGE SCREW	M8X1.25X20MM,12.9 GRADE	2
32	IDLE WHEEL FIXING PLATE		1
33	BEARING 6000ZZ 3
34	C-CLIP	Ø10	1
35	COUNTER SINK PHILIPS SCREW	M5X25	3
36	SLEEVE	NBO9715	3
37	IDLE WHEEL FLEXING SPRING	NCD2378	1
38	LEFT SHROUD	PDC11985464L	1
39	RIGHT SHROUD PDC11985464R 1
40	CONSOLE MAST DECORATIVE RING	PEZ12280	1
41	CRANK DECORATIVE RING	PEZ582315	2
42	RUBBER STEP-THROUGH PAD	PDC2131056	1
43	SEAT POST SUPPORT TUBE PAD	PDA1147626	1
44	CLIP	PCA7258A	8
45	TRUSS PHILIPS SELF TAPPING SCREW ST4X16	ST4X16 16
46	CONSOLE MAST		1
47	MIDDLE CONSOLE CABLE	FBG9005P	1
54	FRONT STABILIZER		1
55	FRONT STABILIZER COVER	PDC55398A	1
56	TRANSPORTATION WHEEL	PBKXD-083	2
N° de	ScriptTioN	deTAIS	QTé
57	TruSS Hex ScreW m8x40 2
58	leveler pcG60508A 4
59	reAr STABiliZer 1
60	reAr STABiliZer cover pdc55398 1
61	SeAT poST 1
62	SeAT poST cover peZ184854 1
63	round HeAd pHilipS ScreW m5x5 2
64	SeAT SupportTING SHAFT 1
65	eNd cAp	pdc4020	1
66	ToWel HooK	pAZ425375	1
67	cArriAGe Bolt	m8°56x20l	5
68	FIAT WASHer	∅25x∅9x2.0T	1
69	KNoB	pcZ43650 1
70	SpAcer	NBo1031514	1
71	SeAT		1
72	coNSole		1
73	TruSS pHilipS ScreW	m5x12 4
75	poWer AdApTor		1
76	BoTTle Holder A	pdA1447112	1
77	BoTTle Holder B	pdA109119	1
78	coNSole mAST Grommet		PDC17971214
80	Audio cAble		1
82	FIAT WASHer	20x9x2.0T	8
83	SpiNG WASHer	m8x2.0T	4
84	NuT	M8 HEIGHT 15MM	4

N°	deScriptTioN	deTAilS	QTé
85 TruSS Hex ScreW m8x60 20mm	4
87 TruSS Hex ScreW m8x15	2
89 counter SiNK pHIlipS ScreW		m4*12	2
90 Hex WreNch		5mm,65mmx25mm	1
91 "puS" WreNch	SeA131415A	1
93 lEFT pedAI		pcZ15863l	1
94 rIGHT pedAI	pcZ15863r	1
99	HANd Grip	pcJ135222	2

Comfort 7i Vue éclatée

COMFORT 7i NOMENCLATURE DES PIECES DETACHEES (EN ANGLAIS UNIQUEMENT)

N°	DESCRIPTION	DETAILS	QTE
1	MAIN FRAME 1
2	SEAT HEIGHT ADJUSTMENT KNOB PAZ161525A 1
3	INNER BUSHING PDZ153100 1
4	BEARING 6003ZZ 2
5	DRIVE PULLEY NEA24020A 1
6	MAGNET Ø15X7T,1400GS 1
7	TRANSMISSION SHAFT NBZ18065A 1
8	SPACER NBO175226 1
9	C-CLIP FOR Ø 17		1
10	ALLEN HEX SCREW	M6XP1.0X15	4
11	NYLON NUT	M6	4
12	WAVE WASHER	Ø22XØ17.5X0.3T	2
13	BELT	430J6	1
14	TWIST TIE	100MM	3
15	INDUCTION LOWER CONTROLLER CONNECTING WIRE	FBG1502P	1
16	SENSOR Câble	FBG300SM2P	1
17	LOWER CONSOLE Câble	FBG7005P	1
18	ROUND SENSOR FIXING PLASTIC	PAMP1152	1
19	ROUND HEAD PHILIPS DRILLING SELF TAPPING SCREW	ST4.0X16	1
20	STROMKABEL	FDF6002P	1
21	LOWER CONTROL BOARD	FBZAC-11	1
22	TRUSS PHILIPS SELF TAPPING SCREW	Ø4X12	2
23	ZIP TIE	4.8X300	3
24	INDUCTION FLY WHEEL	NCZ26540E(8.5KG)	1
25	ROUND HEAD HEX SCREW	M6XP1.0X15	4

\( {\mathrm{N}}^{ \circ } \)	DESCRIPTION	DETAILS	QTE
26	WASHER	Ø15XØ7X2.0T 4
27	SPRING WASHER	M6X1.5T	4
28	LEFT CRANK	NBZ124170L,L170MM-9/16'	1
29	RIGHT CRANK	NBZ124170R,L170MM-9/16'	1
30	CRANK COVER		2
31	HEX FLANGE SCREW	M8X1.25X20MM,12.9,13	2
32	IDLE WHEEL FIXING PLATE		1
33	BEARING	6000ZZ	3
34	C-CLIP	Ø10	1
35	COUNTER SINK PHILIPS SCREW	M5X25 3
36	SLEEVE NBO97153
37	IDLE WHEEL FLEXING SPRING	NCD2378	1
38	LEFT SHROUD	PDC11985464L	1
39	RIGHT SHROUD	PDC11985464R	1
40	CONSOLE MAST DECORATIVE RING	PEZ12280	1
41	CRANK DECORATIVE RING	PEZ582315	2
42	RUBBER STEP-THROUGH PAD	PDC2131056	1
43	SEAT POST SUPPORT TUBE PAD	PDA1147626	1
44	CLIP	PCA7258A	8
45	TRUSS PHILIPS SELF TAPPING SCREW ST4X16	ST4X16	14
46	CONSOLE MAST		1
47	UPPER CONSOLE CÁBLE	FBG9005P	1
49	HAND GRIP		1
54	FRONT STABILIZER		1
55	FRONT STABILIZER COVER	PDC55398A	1
N°	DESCRIPTION	DETAILS	QTE
56	TRANSPORTATION WHEEL PBKXD-083 2
57	TRUSS HEX SCREW M8X40 2
58	NiveauER PCG60508A 4
59	REAR STABILIZER 1
60	REAR STABILIZER COVER PDC55398 1
61	SEAT POST 1
62	SEAT POST COVER PEZ184854 1
63	ROUND HEAD PHILIPS SCREW M5X5 2
64	SEAT SUPPORTING SHAFT		1
65	END CAP	PDC4020	1
66	TOWEL HOOK	PAZ425375 1
67	CARRIAGE SCREW	M8X56 5
68	FLAT WASHER	Ø25XØ9X2.0T	1
69	KNOB	PCZ43650 1
70	SPACER	NBO1031514	1
71	SEAT PAD		1
72	KONSOLE 1
73	TRUSS PHILIPS SCREW	M5X12 4
74	HAND GRIP HR SENSOR CABLE FBG6002PA	2
75	POWER ADAPTOR		1
76	BOTTLE HOLDER A	PDA1447112	1
77	BOTTLE HOLDER B	PDA109119 1
78	CONSOLE MAST GROMMET	PDC17971214	1
80	AUDIO CÁBLE		1
82	FLAT WASHER	20X9X2.0T	8

N°	DESCRIPTION	DETAILS	QTÉ
83	SPRING WASHER	M8X2.0T	8
84 NUT	M8	HEIGHT 15MM	4
85 TRUSS HEX SCREW	M8X60 20MM	4
87	TRUSS HEX SCREW	M8X15	6
88	FLAT WASHER	Ø18XØ9X2.0T	4
89 COUNTER SINK PHILIPS SCREW	M4X12	2
90 HEX WRENCH		5MM,L, 65MMX25MM	1
91	"PLUS" WRENCH	SEA131415	1
93 LEFT PEDAL	PCZ15863L 1
94 RIGHT PEDAL	PCZ15863R	1
95 HAND GRIP HR SENSOR FBO9838		2
96	TRUSS PHILIPS SELF TAPPING SCREW	ST4X25 2
97	FOAM GRIP	FAE31825605	2
98 TRUSS END CAP	Ø31.8X1.5	2

Comfort 8i Vue éclatée

COMFORT 8i NOMENCLATURE DES PIECES DETACHEES (EN ANGLAIS UNIQUEMENT)

N°	DESCRIPTION	DETAILS	QTE
1	MAIN FRAME 1
2	SEAT HEIGHT ADJUSTMENT KNOB PAZ161525A 1
3	INNER BUSHING PDZ153100 1
4	BEARING 6003ZZ 2
5	DRIVE PULLEY NEA24020A 1
6	MAGNET Ø15X7T,1400GS 1
7	TRANSMISSION SHAFT NBZ18065A 1
8	SPACER NBO175226 1
9	C-CLIP	FOR Ø 17	1
10	ALLEN HEX SCREW	M6XP1.0X15	4
11	NYLON NUT	M6	4
12	WAVE WASHER	Ø22XØ17.5X0.3T	2
13	BELT	430J6	1
14	TWIST TIE	100MM	3
15	INDUCTION LOWER CONTROLLER CONNECTING WIRE	FBG1502P	1
16	SENSOR Cable	FBG300SM2P	1
17	LOWER CONSOLE Cable	FBG7005P	1
18	ROUND SENSOR FIXING PLASTIC	PAMP1152	1
19	ROUND HEAD PHILIPS DRILLING SELF TAPPING SCREW	ST4.0X16	1
20	STROMKABEL	FDF6002P	1
21	LOWER CONTROL BOARD	FBZAC-11	1
22	TRUSS PHILIPS SELF TAPPING SCREW	Ø4X12	2
23	ZIP TIE	4.8X300	3
24	INDUCTION FLY WHEEL	NCZ26540E(8.5KG)	1
25	ROUND HEAD HEX SCREW	M6XP1.0X15	4

\( {\mathrm{N}}^{ \circ } \)	DESCRIPTION	DETAILS	QTE
26	WASHER	Ø15XØ7X2.0T	4
27	SPRING WASHER	M6X1.5T	4
28	LEFT CRANK	NBZ124170L,L170MM	1
29	RIGHT CRANK	NBZ124170R,L170MM	1
30	CRANK COVER		2
31	HEX FLANGE SCREW	M8X1.25X20MM,12.9,13	2
32	IDLE WHEEL FIXING PLATE		1
33	BEARING	6000ZZ	3
34	C-CLIP	Ø10	1
35	COUNTER SINK PHILIPS SCREW	M5X25	3
36	SLEEVE	NBO9715	3
37	IDLE WHEEL FLEXING SPRING	NCD2378	1
38	LEFT SHROUD	PDC11985464L	1
39	RIGHT SHROUD	PDC11985464R	1
40	CONSOLE MAST DECORATIVE RING	PEZ12280	1
41	CRANK DECORATIVE RING	PEZ582315	2
42	RUBBER STEP-THROUGH PAD	PDC2131056	1
43	SEAT POST SUPPORT TUBE PAD	PDA1147626	1
44	CLIP	PCA7258A	8
45	TRUSS PHILIPS SELF TAPPING SCREW ST4X16	ST4X16	14
46	CONSLOE MAST		1
47	MIDDLE CONSOLE CÁBLE	FBG9005P	1
49	HAND GRIP		1
50	LEFT HAND GRIP HR SENSOR SET	FBO51237L	1
51	RIGHTT HAND GRIP HR SENSOR SET	FBO51237R	1
N°	DESCRIPTION	DETAILS	QTE
52	ROUND HEAD PHILIPS SELF TAPPING SCREW	ST3X12 4
53 FOAM STICKER FAF6941851 2
54 FRONT STABILIZER 1
55 FRONT STABILIZER COVER PDC55398A 1
56 TRANSPORTATION WHEEL PBKXD-083 2
57 TRUSS HEX SCREW M8X40 2
58 Niveau PCG60508A 4
59 REAR STABILIZER 1
60 REAR STABILIZER COVER PDC55398 1
61 SEAT POST			1
62	SEAT POST COVER	PEZ184854	1
63	ROUND HEAD PHILIPS SCREW	M5X5	2
64	SEAT SUPPORTING SHAFT		1
65 END CAP	PDC4020	1
66 TOWEL HOOK	PAZ425375	1
67 CARRIAGE SCREW	M8X56 5
68	FLAT WASHER	Ø25XØ9X2.0T	1
69 KNOB	PCZ43650 1
70 SPACER	NBO1031514	1
71 SEAT PAD		1
72 KONSOLE		1
73 TRUSS PHILIPS SCREW	M5X12 4
74	HAND GRIP HR SENSOR CABLE	FBG6002PA	2
75 POWER ADAPTOR		1
76 BOTTLE HOLDER A	PDA1447112	1

\( {\mathrm{N}}^{ \circ } \)	DESCRIPTION	DETAILS	QTE
77 BOTTLE HOLDER B	PDA109119	1
78	CONSOLE MAST GROMMET	PDC17971214	1
79 ACCESSORY	PAZ577298 1
80 AUDIO CABLE		1
82	FLAT WASHER	20X9X2.0T	8
83	SPRING WASHER	M8X2.0T	8
84 NUT		M8 HEIGHT 15MM	4
85	TRUSS HEX SCREW	M8X60	4
86	TRUSS PHILIPS SELF TAPPING SCREW	M4X12	2
87	TRUSS HEX SCREW	M8X15	6
88	FLAT WASHER	Ø18XØ9X2.0T	4
89	COUNTER SINK PHILIPS SCREW	M4X12	2
90 HEX WRENCH	5MM, L, 65MMX25MM	1
91	"PLUS" WRENCH	SEA131415 1
93 LEFT PEDAL	PCZ15863L	1
94 RIGHT PEDAL	PCZ15863R 1

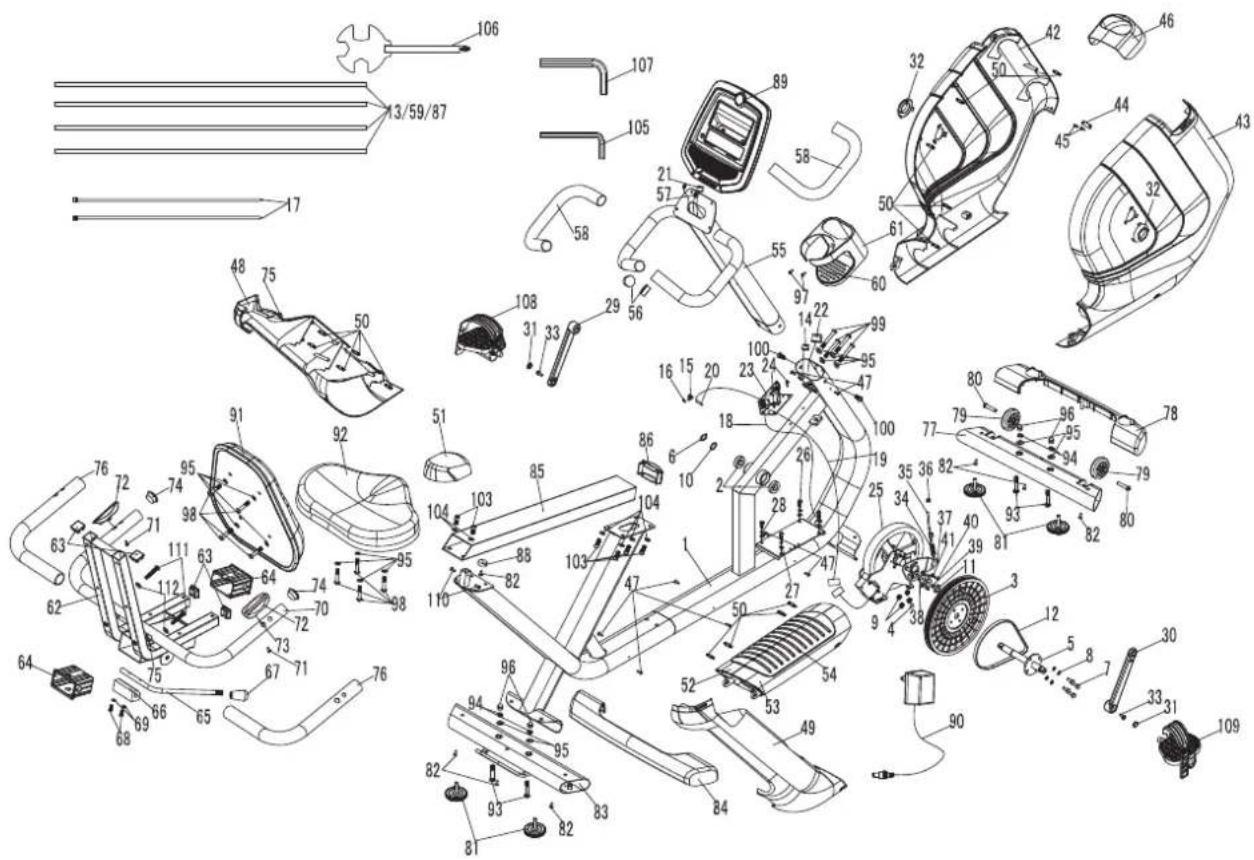

COMFORT Ri vue éclatée

COMFORT Ri NOMENCLATURE DES PIECES DETACHEES (EN ANGLAIS UNIQUEMENT)

N°	DESCRIPTION	DETAILS	QTE
1	MAIN FRAME 1
2	BEARING 6003ZZ 2
3	DRIVE PULLEY Ø240X19T,6 1
4	MAGNET Ø15X7T,1400GS 1
5	TRANSMISSION SHAFT	NBZ18065A (180MM)	1
6	C-CLIP FOR Ø 17 1
7	ALLEN HEX SCREW M6XP1.0X15 4
8	SPRING WASHER M6X1.5T 4
9	NYLON NUT	M6	4
10	WAVE WASHER	Ø22XØ17.5X0.3T	1
11	BUSHING NEO175226 1
12	BELT	370J6	1
13	TWIST TIE	1000MM	2
14	HAND PULSE WIRE FOR FRAME FBG24003P CORD: 2400MM	1
15	ROUND SENSOR FIXING PLASTIC	PAMP1152	1
16	ROUND HEAD PHILIPS DRILLING SELF TAPPING SCREW	ST4.0X16	1
17	ZIP TIE 3.2X300 2
18	STROMKABEL FBG7802P	1
19	INDUCTION LOWER CONTROLLER CONNECTING WIRE	FBG4002PA	1
20	SPEED SENSOR CABLE	FBG150302P	1
21	MIDDLE CONSOLE CABLE	FBC7005P	1
22	LOWER CONSOLE CABLE	FBG3005P	1
23	LOWER CONTROL BOARD	FBZAC-11	1
24	ALLEN HEX FLANGE SLIP SCREW NUT	Ø4X12	2

\( {\mathrm{N}}^{ \circ } \)	DESCRIPTION	DETAILS	QTE
25 INDUCTION FLY WHEEL		NCZ26540B-1(8.5KG)	1
26 CKS HEX SCREW	M6XP1.0X15, 8.8	4
27 WASHER	Ø15XØ7X2.0T	4
28	SPRING WASHER	M6X1.5T	4
29 LEFT CRANK		NBZ124170L,L170MM- 9/16*	1
30 RIGHT CRANK		NBZ124170R,L170MM- 9/16*	1
31 CRANK COVER			2
32 CRANK DECORATIVE RING		PEZ582315	2
33 ALLEN HEX FLANGE SLIP SCREW		M8X1.25X18MM,12.9 , 13	2
34 IDLE WHEEL FLEXING SPRING	NO D120	1
35 ADJUSTMENT SCREW SAZ611070		1
36	FLANGE SCREW	M6	1
37 IDLE WHEEL FIXING PLATE	NAZ4042 1
38 BEARING	6000ZZ	3
39 C-CLIP	FOR Ø10 1
40	COUNTER SINK PHILIPS SCREW	M5X20	3
41 BUSHING	NBO9715 3
42	LEFT SHROUD	PCD683607L	1
43 RIGHT SHROUD	PCD683607R	1
44	CONNECTING PLATE	NAB32102	1
45	TRUSS PHILIPS SCREW	M5X10	2
46	CONSOLE MAST GROMMET	PDB154130	1
47	TRUSS PHILIPS SELF TAPPING SCREW	Ø4X20	8
48	REAR SUPPORT TUBE LEFT COVER	PDC908172L	1
49	REAR SUPPORT TUBE RIGHT COVER	PDC908172R	1
N°	DESCRIPTION	DETAILS	QTÉ
50 CLIP-SHORT PCA7258A (Ø8X28.5) 14
51 REAR SUPPORT TUBE TOP COVER PCZ141111 1
52 BASE TUBE LEFT COVER PAZ450103L 1
53 BASE TUBE RIGHT COVER PAZ450103R 1
54 RUBBER STEP-THROUGH PAD PDC340150 1
55 CONSOLE MAST 1
56 TRUSS END CAP FOR Ø31.8X1.5		ROUND TUBE	2
57 UPPER HAND GRIP HR CABLE FBC7003P		1
58	FOAM GRIP	31.8 X2.5TX420MM(NO HOLE)	2
59 ZIP TIE	1000MM 1
60 BOTTLE HOLDER A	PDA1447112	1
61 BOTTLE HOLDER B	PDA109119 1
62	SEAT FRAME BASE ASSEMBLY		1
63	END CAP	PAB303015	4
64 BUSHING	PCZ865170 2
65 SEAT ADJUSTMENT HANDLE	NBZ236190(Ø12*500)	1
66 BRAKE PLASTIC BLOCK	PAZ8031 1
67 HANDLE PLASTIC CAP	PCZ6028	1
68 TRUSS HEX SCREW	M6X20	2
69	WASHER	SCA166515-BK	2
70	REAR HANDLEBAR WELDING SET		1
71 COUNTER SINK PHILIPS SELF TAPPINGSCREW	ST4.0*X25 2
72	HAND GRIP HR SENSOR	FBO9838	2

N°	DESCRIPTION	DETAILS	QTE
73 HAND GRIP HR SENSOR CABLE FOR THE HANDLEBAR		FBG6703P	1
74 TR USS END CAP		FOR Ø31.8,1.5T	2
75	CORD CAP	PAR139115	2
76 FOAM GRIP		FOR Ø31.8, 2.5T LONG :490MM WITH HOLE FAE31825490	2
77	FRONT STABILIZER ASSEMBLY		1
78	FRONT STABILIZER COVER	PDC55398A	1
79	TRANSPORTATION WHEEL	PBKXD-083	2
80 TR USS HEX SCREW		M8X40 10	2
81 NiveauER	PCG60508A(38MM)	4
82	TRUSS PHILIPS SCREW	M4X16	7
83	REAR STABILIZER ASSEMBLY		1
84	REAR STABILIZER COVER	PDC55398	1
85	SEAT RAIL	40X80X2.0TX700	1
86	ARC END CAP	PAZ8040	1
87 TWIST TIE	CGRD: 200 1
88	SEAT STOP	PCFP1155	1
89	KONSOLE		1
90	POWER ADAPTOR	24V, 2A	1
91	BACKREST PAD	SB-R2-2	1
92	SEAT PAD	SB-R2-1	1
93	CARRIAGE SCREW	M8X56 20MM	4
94	SPRING WASHER	M8X2.0T	4
95	FLAT WASHER	Ø18XØ9X2.0T	16
N°	deScriptTioN	deTAilS	QTé
96 NuT m8 HeiGHT15mm 4
97	TruSS pHillipS Self TAppiNG ScreW m4*12		2
98 TruSS Hex ScreW m8*45 8
99 TruSS Hex ScreW m8*60 4
100 TruSS Hex ScreW m8*18 2
101	Arc WASHer	Ø20xØ9x2T	2
103 cKS Hex ScreW m8*18 6
104 SpriNG WASHer m8x2.0T 6
105 Hex WreNch	5MM	1
106	"plus" WreNch SeA131415		1
107	Hex WreNch	6mm (65x25)	1
108 IeFT pedAI	pcZ15863I, (pvc)	1
109 rIGHT pedAI	pcZ15863r, (pvc)	1
110 TruSS Self TAppiNG ScreW	Φ4*12	2
111 counTer SiNK Hex ScreW	m10x65 (All THreAd)	2
112 Arc WASHer Ø20xØ10.5x2.0T 2

F: Remarque relative à la gestion des déchets

Les produits HORIZON Fitness sont recyclables. À la fin de sa durée d'utilisation, remettez l'appareil à un centre de gestion de déchets (collecte locale).
