SECCAM420 - Caméra de surveillance KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Miroir de sécurité avec caméra cachée
Marque	Konig
Modèle	SECCAM420
Utilisation principale	Surveillance discrète des coins et couloirs dans les magasins
Capteur	1/3" Sony CCD
Résolution	420 TVL
Objectif	3,6 mm
Sensibilité lumineuse	0,1 Lux
Compensation contre-jour	Automatique
Équilibrage des blancs	Automatique
Gain	Automatique
Correction gamma	0,45
Ouverture électronique	1/50 (1/60) à 1/100 000 s
Rapport signal/bruit	>48 dB
Sortie vidéo	1,0 Vp-p / 75 Ω
Alimentation	12 V CC (adaptateur 12 V CA/CC 450 mA min.)
Température de service	-20 °C à 50 °C
Poids (avec support)	1,2 kg
Connecteurs	BNC (vidéo), prise 12 V CC (alimentation)
Sécurité	Ne pas exposer à l'eau ni à l'humidité ; démontage par technicien autorisé uniquement
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou abrasifs
Garantie	Aucune garantie en cas de modification, transformation ou utilisation incorrecte
Généralités	Design et caractéristiques sujets à modification sans préavis
Recyclage	Ne pas jeter avec les déchets ménagers ; respecter la collecte sélective

FOIRE AUX QUESTIONS - SECCAM420 KONIG

Comment installer la caméra SECCAM420 ?

Choisissez un emplacement mural ou au plafond adapté. Fixez le support avec les dispositifs de montage fournis, en perçant un trou pour le passage des câbles. Branchez l'alimentation 12 V CC et connectez le câble BNC à un écran ou enregistreur.

Quel type d'alimentation est nécessaire ?

L'appareil fonctionne en 12 V CC. Utilisez un adaptateur secteur 12 V CA/CC d'au moins 450 mA, en respectant la polarité indiquée sur le connecteur.

Comment connecter la caméra à un écran ?

Raccordez le connecteur BNC de la caméra à l'entrée vidéo de votre écran ou caméscope à l'aide d'un câble de rallonge BNC.

Quelle est la résolution de la caméra ?

La résolution est de 420 lignes TV (TVL), offrant une image de qualité standard pour la surveillance.

La caméra est-elle adaptée à une utilisation en extérieur ?

Non, elle est conçue pour un usage intérieur. Ne l'exposez pas à l'eau ni à l'humidité.

Peut-on enregistrer les images ?

Oui, la caméra fournit une sortie vidéo analogique (BNC) qui peut être connectée à un enregistreur DVR ou à un caméscope avec fonction d'enregistrement.

Comment nettoyer la caméra ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez jamais de solvants ni de produits abrasifs.

La caméra est-elle vraiment cachée dans le miroir ?

Oui, la caméra est dissimulée derrière le miroir de sécurité, permettant une surveillance discrète sans éveiller les soupçons.

Quel est le poids de l'appareil ?

Le poids total avec le support est d'environ 1,2 kg.

Que faire en cas de panne ?

Débranchez l'appareil et contactez un technicien autorisé. Ne tentez pas de le démonter vous-même.

MODE D'EMPLOI SECCAM420 KONIG

Miroir de Sécurité avec Caméra

MANUALE (p.8)

Idéal pour assurer, de deux manières, la sécurité des magasins. Le miroir peut être utilisé pour surveiller les coins et les couloirs. Grâce à la caméra cachée et intégrée, tout peut être surveillé et enregistré.

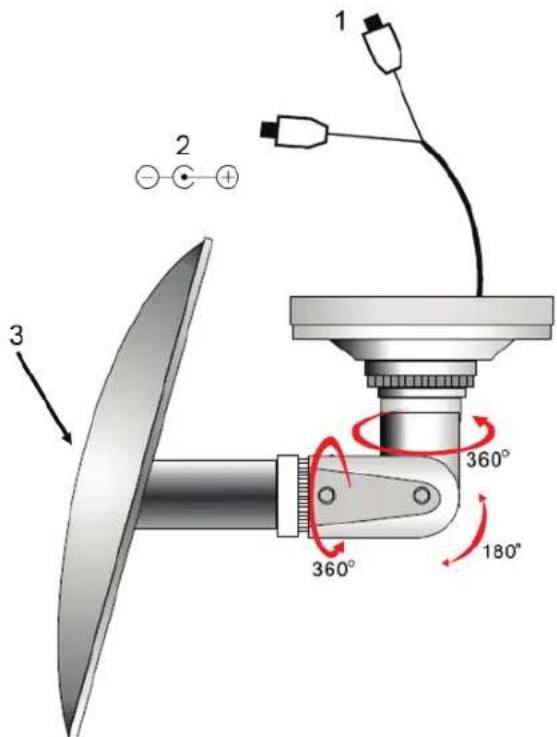

1. Connecteur BNC
2. Connecteur 12V CC
3. Camera Cachee

1. Choisir une position adéquate sur un mur ou un plafond. Fixer le support au moyen des dispositifs de montage fournis. Ne pas oublier de percer un trou pour passer les câbles de connexion.
2. Brancher la prise 12V CC sur un adaptateur 12V CA/CC (450mA au minimum) en respectant la polarité ainsi qu'indiqué sur la figure ci-dessus.
3. Raccorder le connecteur BNC à un écran ou un caméscope numérique au moyen d'un câble de rallonge.

• Puce images : 1/3" Sony CCD
• Résolution : 420 TVL
• Objectif : 3.6mm Angle de vue de la caméra: Angle de vue du miroir: Sensibilité à la lumière : 0.1 LUX Compensation contre-jour : Automatique
• Ouvertureélectronique: 1 / 50(1 / 60) 1 / 100.000s Rapport Signal/Bruit: >48dB
• Equilibrage des blancs : Automatique
• Gain : Automatique
• Correction Gamma : 0.45
• Température de service : -20°C ~ 50°C Sortie Vidéo: 1.0Vp-p/75Ω
• Alimentation : 12V CC
• Poids (avec support) : 1.2 Kg

Consignes de sécurité :

Ce produit devrait être démonté UNIQUEMENT par un technicien autorisé quand son entretien est nécessaire. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document. Conservez ce manuel et l'emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
