Caractéristique Détails
Type de produit Douchette
Technologie de jet Jet Rain, Jet Massage, Jet Normal
Débit d'eau 9 l/min à 3 bars
Matériau Plastique et métal
Dimensions Diamètre de la tête de douche : 100 mm
Système de nettoyage EasyClean : système anti-calcaire
Installation Facile à installer sur la plupart des flexibles de douche standard
Entretien Nettoyage régulier recommandé pour éviter l'accumulation de calcaire
Normes de sécurité Conforme aux normes de sécurité en vigueur
Garantie Garantie de 5 ans
Informations supplémentaires Compatible avec les chauffe-eau instantanés

FOIRE AUX QUESTIONS - Croma Select S GROHE

Comment ajuster la température de l'eau sur le GROHE Croma Select S ?
Pour ajuster la température de l'eau, tournez le bouton de sélection vers la gauche pour l'eau chaude et vers la droite pour l'eau froide. Assurez-vous que le mélangeur est correctement installé.
Pourquoi le jet d'eau est-il faible sur ma douche GROHE Croma Select S ?
Un jet d'eau faible peut être causé par des dépôts de calcaire ou des obstructions. Vérifiez le filtre à l'intérieur du pommeau de douche et nettoyez-le si nécessaire.
Comment nettoyer le pommeau de douche GROHE Croma Select S ?
Pour nettoyer le pommeau de douche, utilisez un chiffon doux et un nettoyant non abrasif. Pour les buses en silicone, frottez-les légèrement avec les doigts pour éliminer le calcaire.
Que faire si le bouton de sélection ne fonctionne pas ?
Si le bouton de sélection ne fonctionne pas, vérifiez s'il y a des obstructions ou des débris. Si le problème persiste, il peut être nécessaire de remplacer le mécanisme de sélection.
Est-ce que le GROHE Croma Select S est compatible avec tous les systèmes de plomberie ?
Le GROHE Croma Select S est compatible avec la plupart des systèmes de plomberie, mais il est recommandé de vérifier les spécifications de votre installation avant de procéder à l'achat.
Quelle est la pression d'eau recommandée pour le GROHE Croma Select S ?
La pression d'eau recommandée pour le GROHE Croma Select S est de 1 à 5 bars pour un fonctionnement optimal.
Comment installer le GROHE Croma Select S ?
Pour installer le GROHE Croma Select S, suivez les instructions d'installation fournies avec le produit. Assurez-vous de couper l'eau avant de commencer et de consulter un plombier si nécessaire.
Le GROHE Croma Select S est-il garanti ?
Oui, le GROHE Croma Select S est généralement couvert par une garantie de fabricant. Veuillez consulter les documents fournis avec votre produit pour les détails spécifiques.
Comment résoudre un problème de fuite sur le GROHE Croma Select S ?
Pour résoudre un problème de fuite, vérifiez d'abord les joints et les raccords. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou de consulter un professionnel.
Quelle est la durée de vie du GROHE Croma Select S ?
La durée de vie du GROHE Croma Select S dépend de l'utilisation et de l'entretien. Avec un bon entretien, il peut durer de nombreuses années.

Questions des utilisateurs sur Croma Select S GROHE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Sanitaire au format PDF gratuitement ! Retrouvez votre notice Croma Select S - GROHE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Croma Select S de la marque GROHE.

MODE D'EMPLOI Croma Select S GROHE

hansgrohe

EN Instructions for use / assembly instructions 2
DE Gebrauchsanleitung / Montageanleitung 3

GROHE Croma Select S - hansgrohe - 1

natural_image Technical line drawing of a mechanical assembly with a coiled hose and vertical supports (no text or symbols)

Crometta 85 Green/Unica'C Set

27652003

Crometta 85 Multi/Unica'C Set

27767003

GROHE Croma Select S - hansgrohe - 2

natural_image Technical line drawing of a vertical mechanical device with a handle and circular base (no text or symbols)

Croma 100 Vario/Unica'C Set

27772003

GROHE Croma Select S - hansgrohe - 3

natural_image Line drawing of a vertical pipe with a curved tube and a circular object attached (no text or symbols)

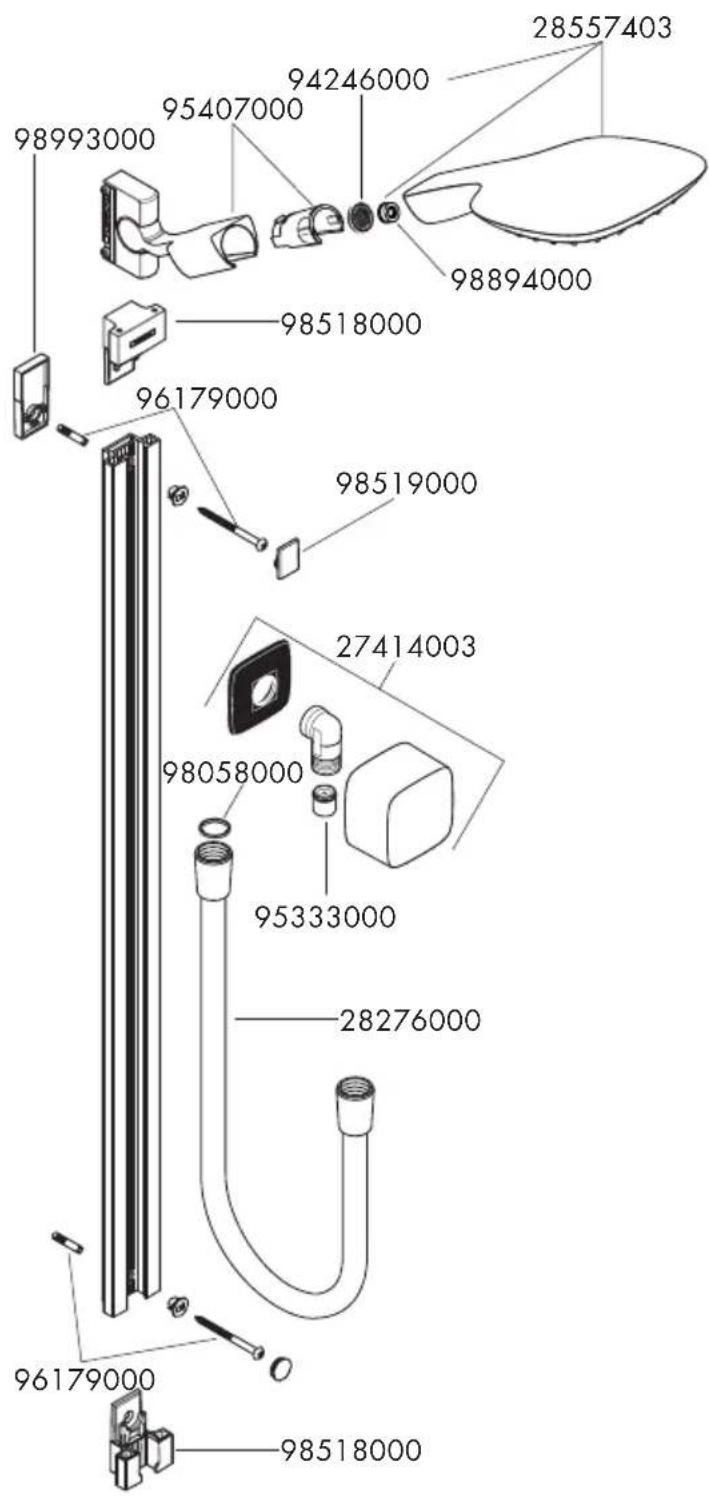

Raindance Unica Set

27874003

GROHE Croma Select S - hansgrohe - 4

natural_image Technical line drawing of a mechanical device with no visible text or symbols

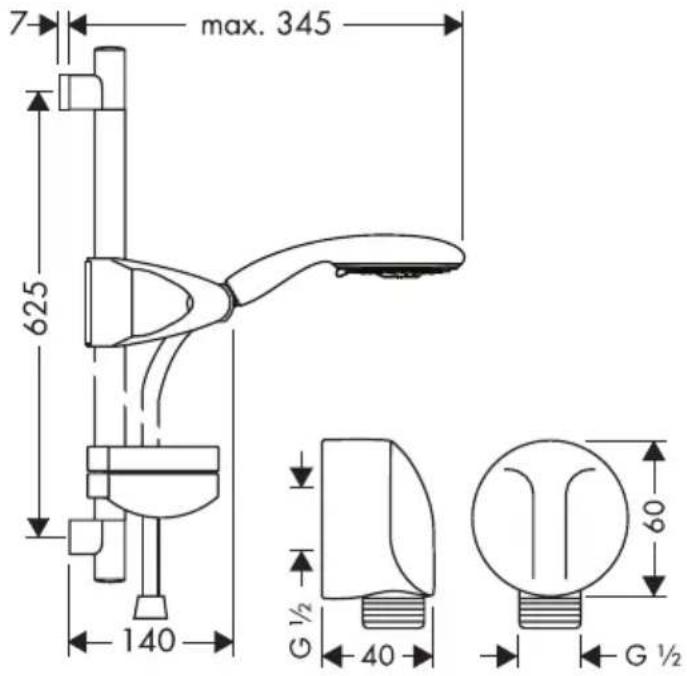

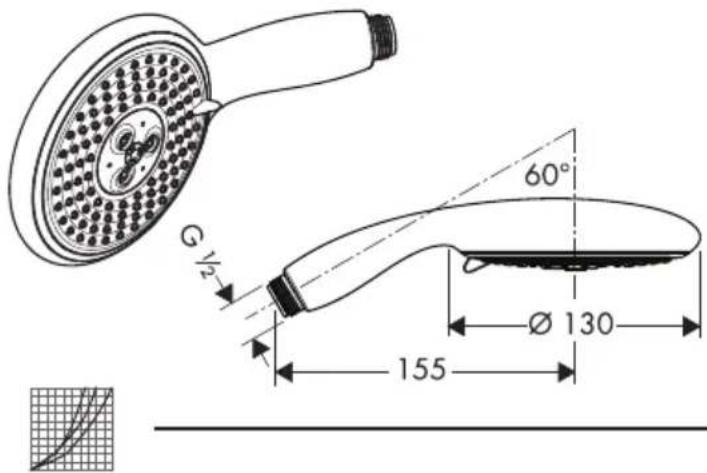

Raindance E 120 Set

27887003

GROHE Croma Select S - hansgrohe - 5

natural_image Line drawing of a laboratory apparatus with a vertical rod, circular chamber, and curved tube (no text or symbols)

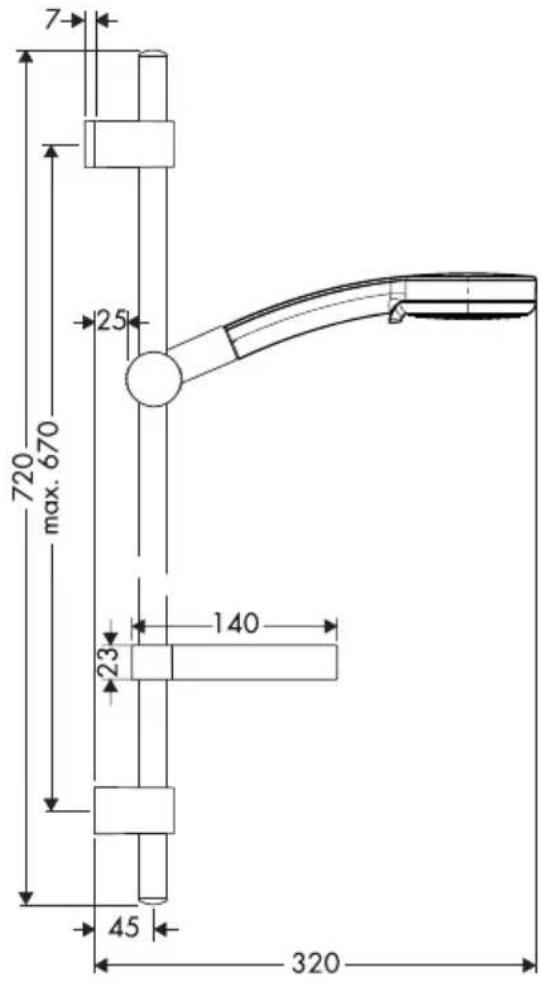

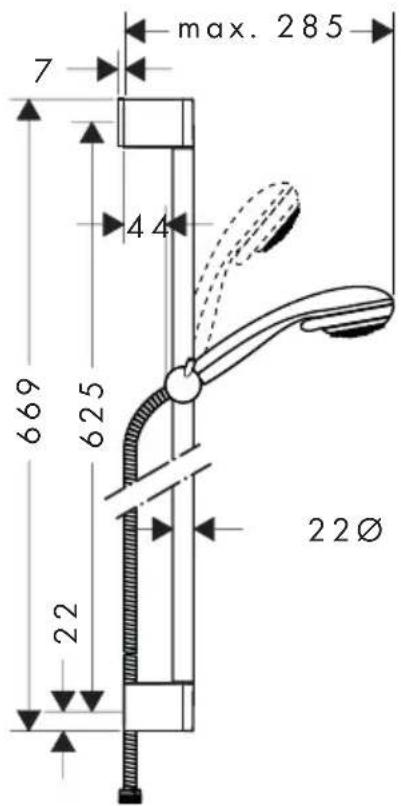

Verso Multi Set

27182003

GROHE Croma Select S - hansgrohe - 6

natural_image Simple line drawing of a laboratory apparatus with a funnel and vial (no text or symbols)

Marin² Multi /
Unica Set

27326003

GROHE Croma Select S - hansgrohe - 7

natural_image Technical line drawing of a mechanical device with two vertical posts and a central handle (no text or symbols)

Raindance S 100 AIR 3jet/

Unica'S Puro Set

27882003

Raindance S

120 AIR 3jet/

Unica'S Puro Set

27886003

Croma 100 Multi/

Unica'C Set

27775003

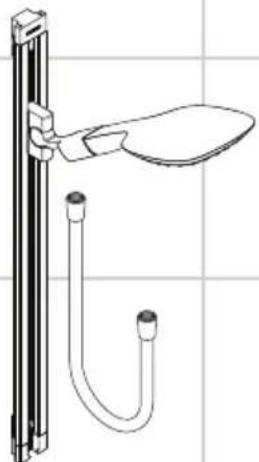

GROHE Croma Select S - hansgrohe - 8

natural_image Technical line drawing of a vertical support structure with a curved pipe and handle, no text or symbols present

PuraVida Set

27853403

GROHE Croma Select S - hansgrohe - 9

natural_image Line drawing of a hand pump with a side-mounted valve and control knob (no text or symbols)

Raindance Select E120 /
Unica'S Puro Set

26622003/26622403

Raindance Select E150 /

Unica'S Puro Set

26635003 / 26635403

GROHE Croma Select S - hansgrohe - 10

natural_image Line drawing of a laboratory apparatus with a stand, bulb, and circular component (no text or symbols)

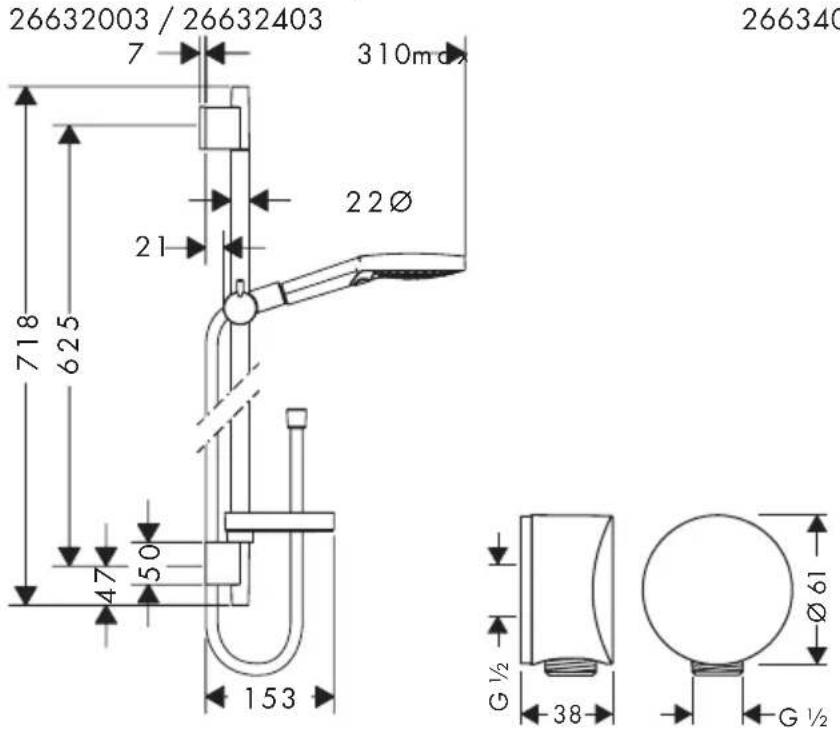

Raindance Select S120 /
Unica'S Puro Set

26632003/26632403

Raindance Select S150 /

Unica'S Puro Set

26634003/26634403

GROHE Croma Select S - hansgrohe - 11

natural_image Pure diagram of a showerhead and pipe system without any text, numbers, or symbols

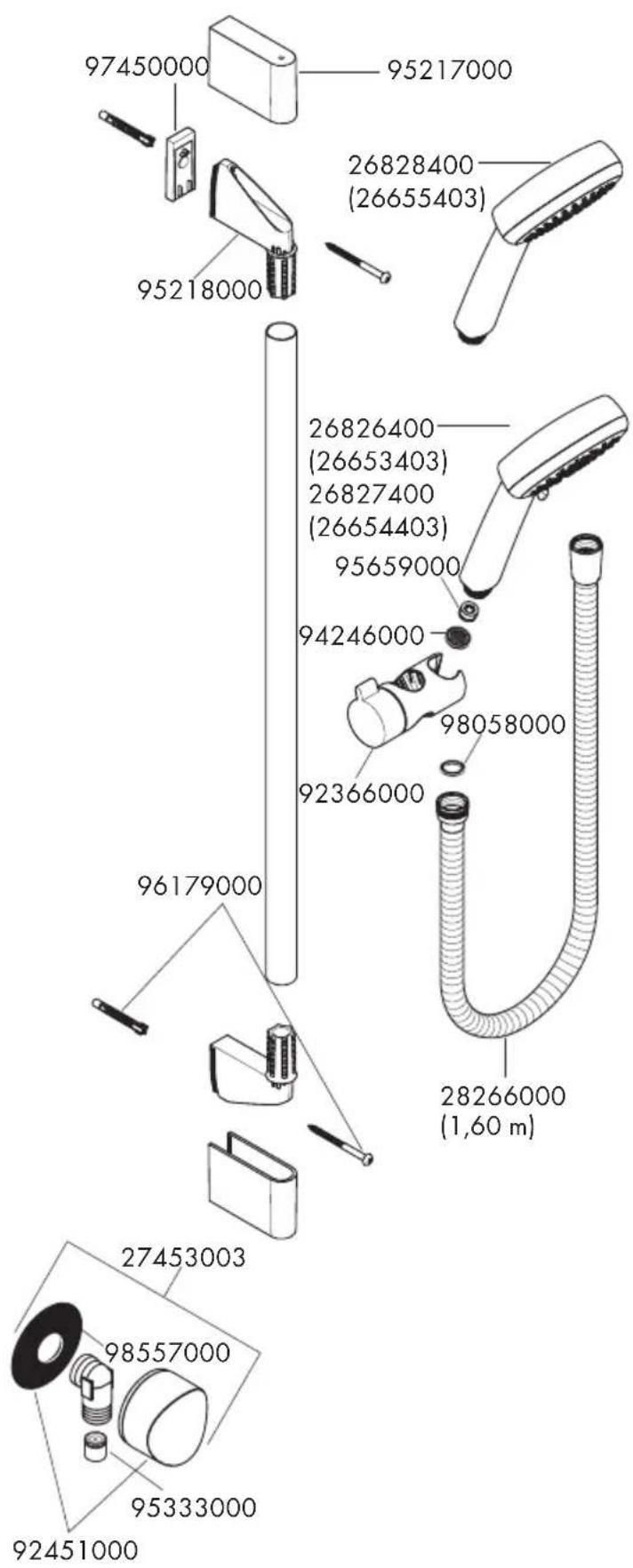

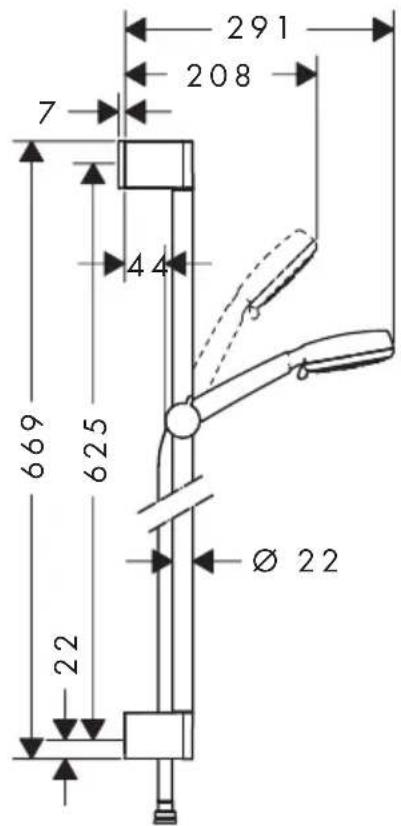

Crometta 100 / Unica Set

26653403 / 26654403

26655403

GROHE Croma Select S - hansgrohe - 12

natural_image Pure technical line drawing of a mechanical assembly with no text or symbols

Croma Select S /
Unica Set

26561403

Croma Select E /

Unica Set

26581403

Safety Notes

Gloves should be worn during installation to prevent crushing and cutting injuries.

Children as well as adults with physical, mental and/or sensoric impairments must not use this shower system without proper supervision. Persons under the influence of alcohol or drugs are prohibited from using this shower system.

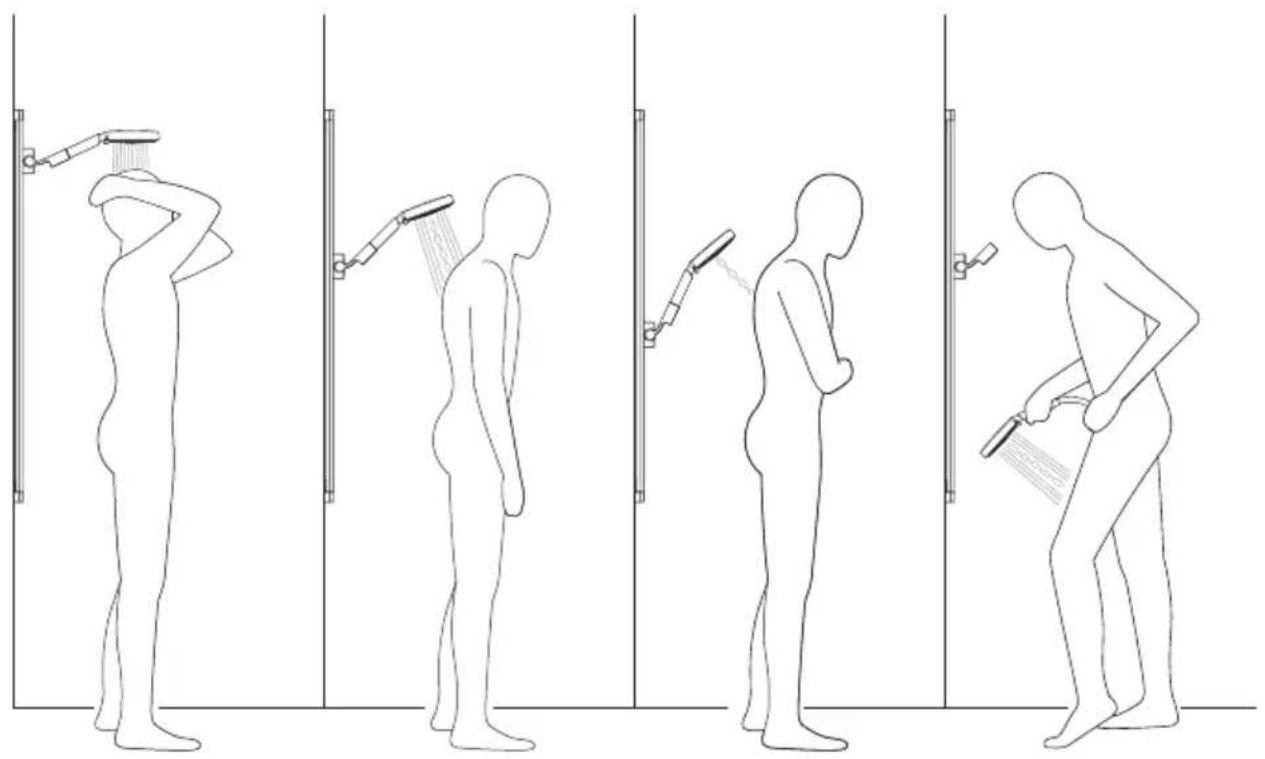

Do not allow the streams of the shower touch sensitive body parts (such as your eyes). An adequate distance must be kept between the shower and you.

The product may not be used as a holding handle. separate handle must be installed.

The shower system may only be used for bathing, hygienic and body cleaning purposes.

⚠ Shower hoses are only suitable for a connection from the shower to the fitting. Never fit a shut-off device between the fitting and the hose.

⚠ For safety reasons, it is forbidden to remove the EcoSmart (flow limiter) installed in the shower #28561000.

Installation Instructions

- Prior to installation, inspect the product for transport damages. After it has been installed, no transport or surface damage will be honoured.

- The pipes and the fixture must be installed, flushed and tested as per the applicable standards.

- The plumbing codes applicable in the respective countries must be observed.

- The installation must be compliant with the AS 3500.

- Where the contractor mounts the product, he should ensure that the entire area of the wall to which the mounting plate is to be fitted, is flat (no projecting joints or tiles sticking out), that the structure of the wall is suitable for the installation of the product and has no weak points. The enclosed screws and dowels are only suitable for concrete. For another wall constructions the manufacturer's indications of the dowel manufacturer have to be taken into account.

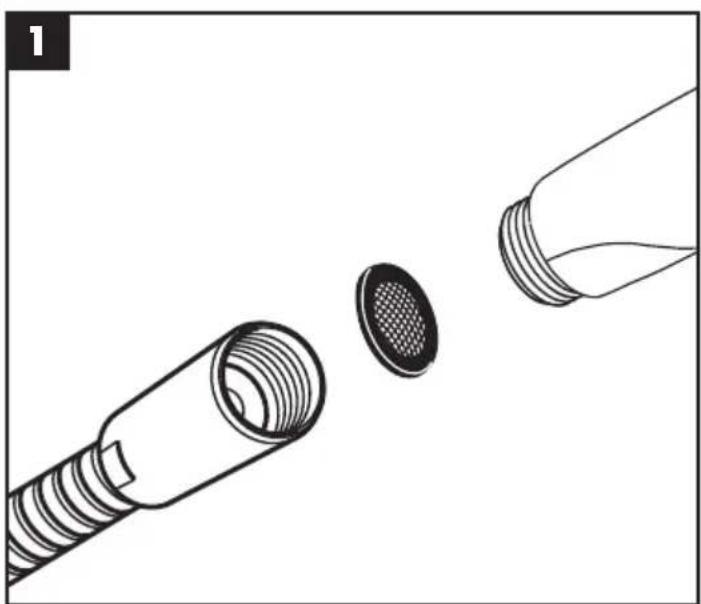

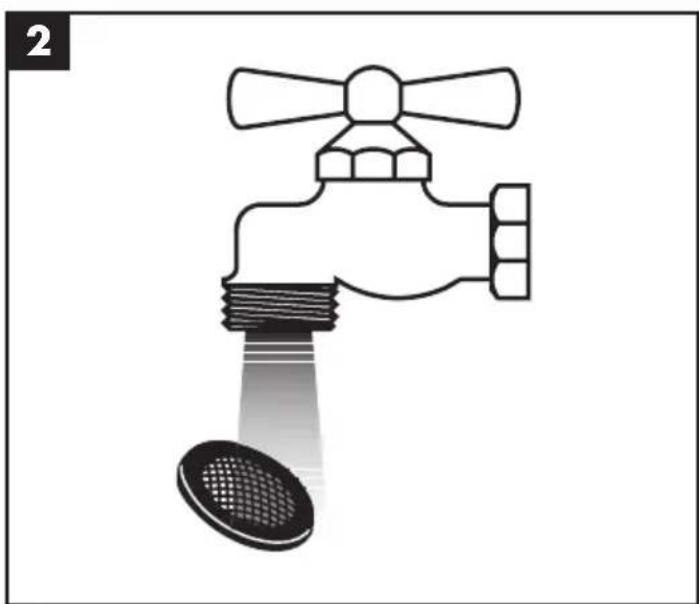

- The mesh washer must be insert to protect the overhead shower against incoming dirt by pipework. Incoming dirt leads to defects or/and can damage parts of the shower; such caused faults voids all liability and

guarantee claims.

- The wall bar must be mounted stress relieved! - Optimal functioning is only guaranteed with the combination of Hansgrohe hand showers and Hansgrohe shower hoses.

Technical Data

Operating pressure: max. 0,6 MPa

Recommended operating pressure: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 60°C

Athermal disinfection: max. 70°C / 4 min

The product is exclusively designed for drinking water!

Symbol description

GROHE Croma Select S - Symbol description - 1

Do not use silicone containing acetic acid!

With the excentric washer it is possible to equalize tolerance of the drilling.

(see page 7 / 8 / 10)

GROHE Croma Select S - Symbol description - 2

natural_image Illustration of various mechanical and electrical components including ruler, grid, switch, and clamped parts (no text or symbols)

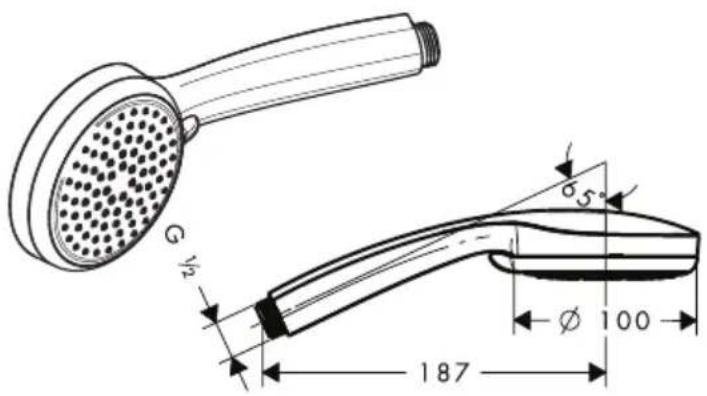

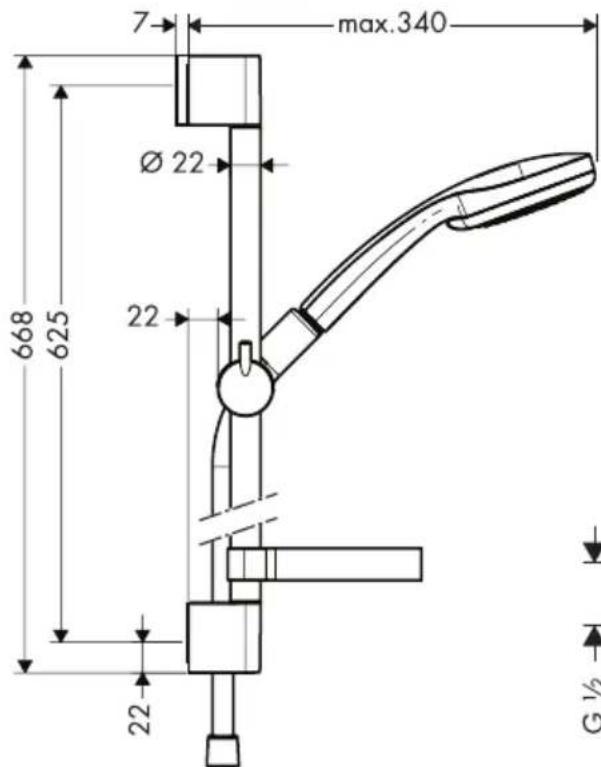

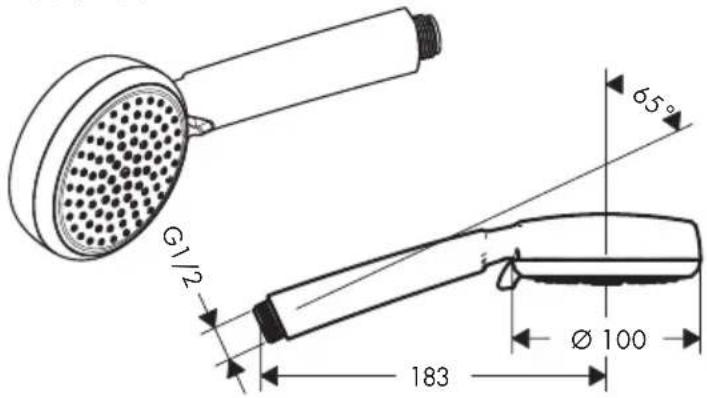

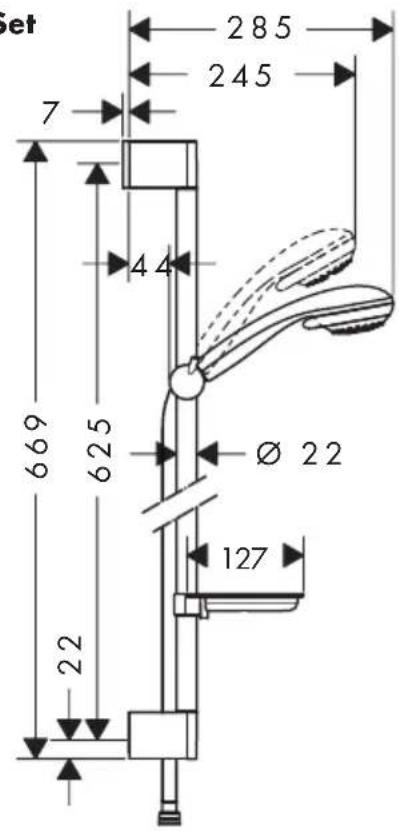

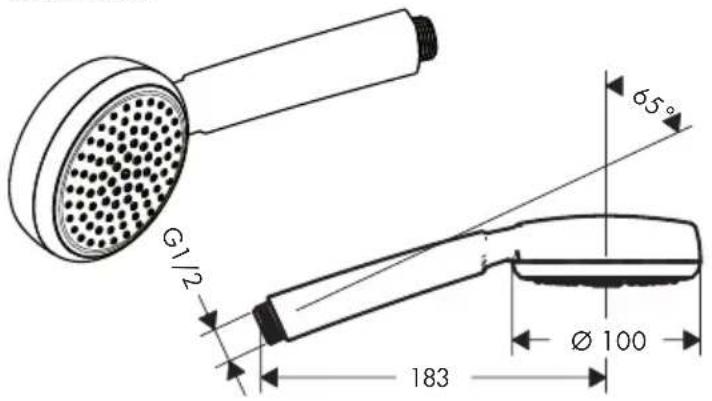

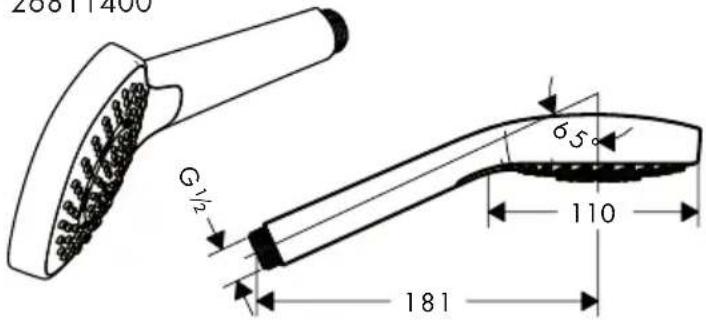

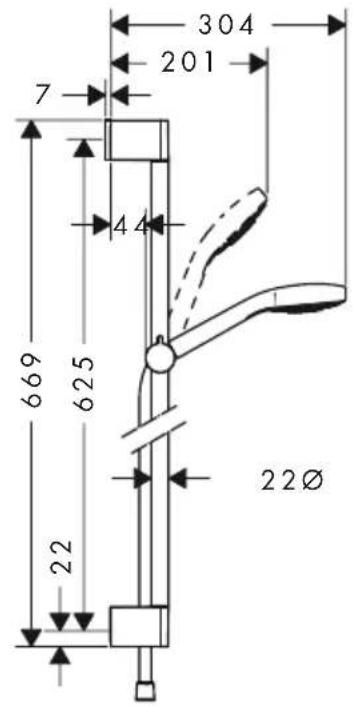

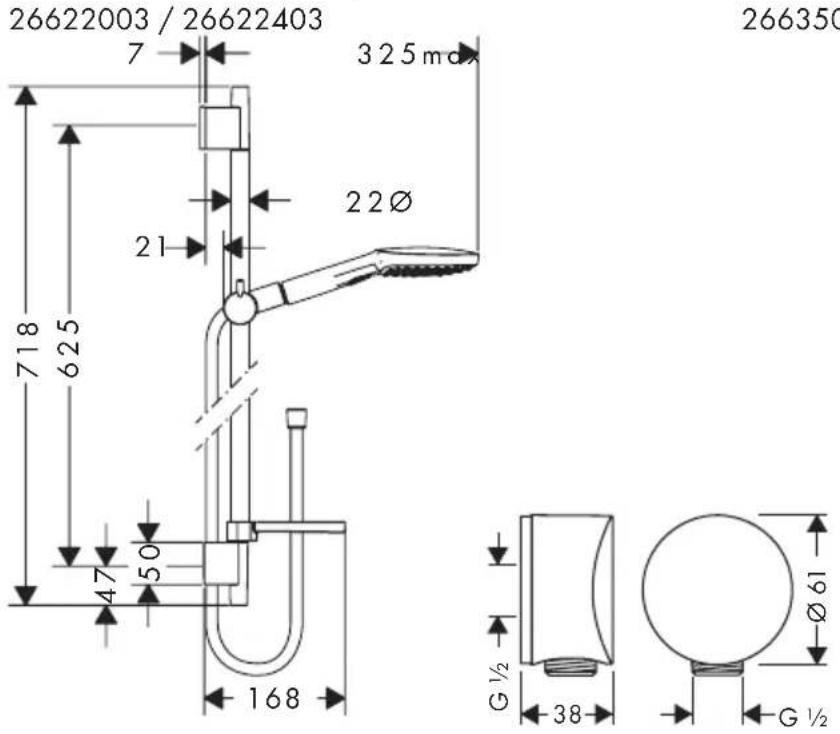

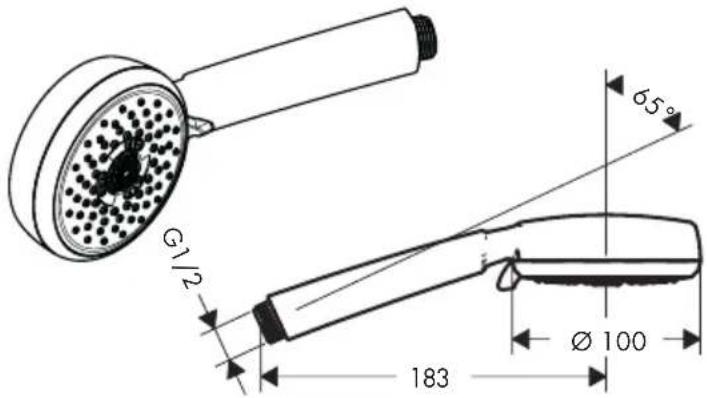

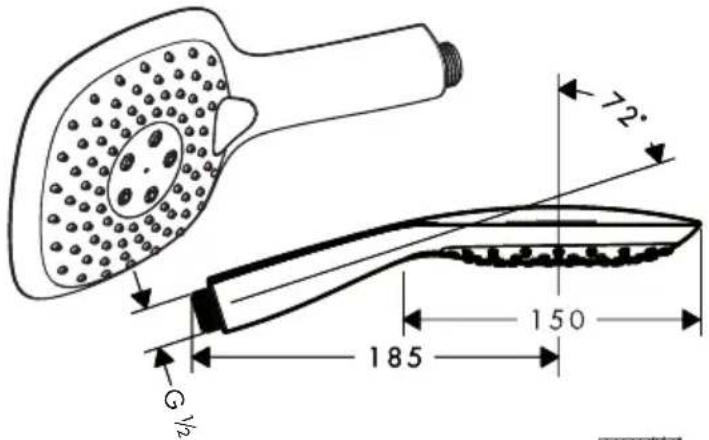

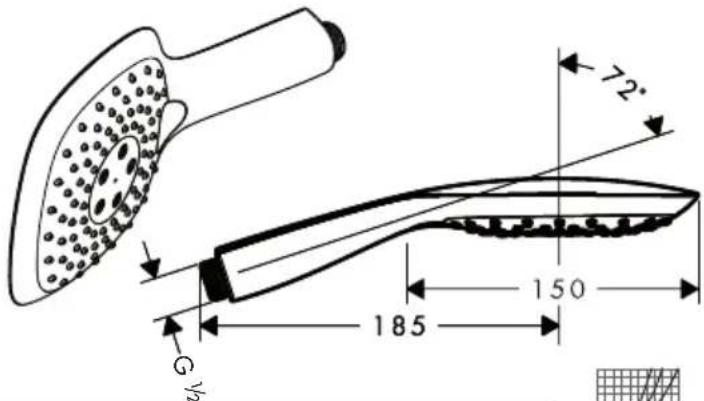

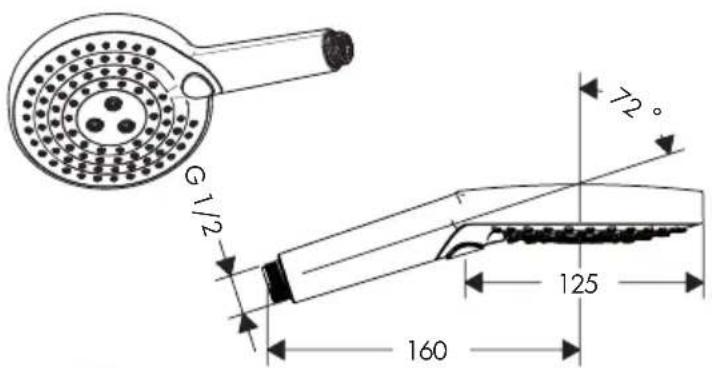

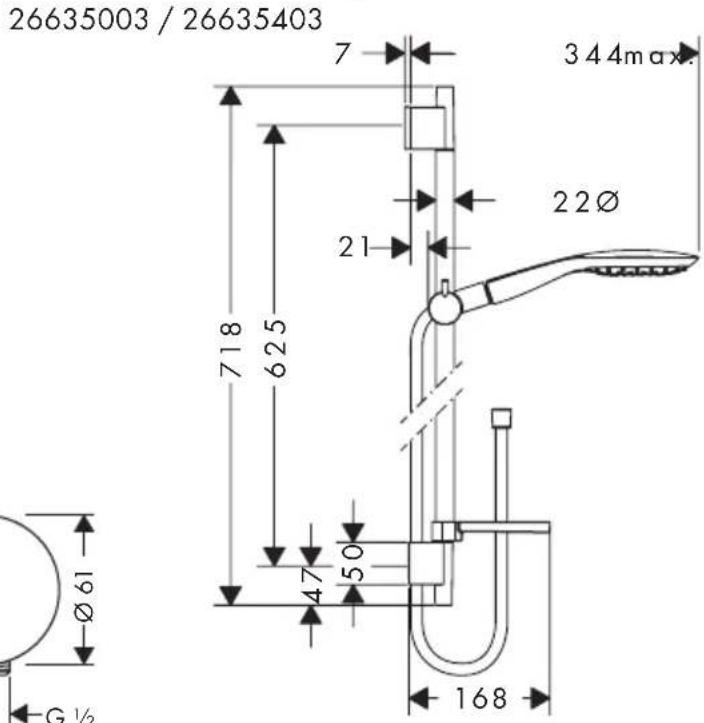

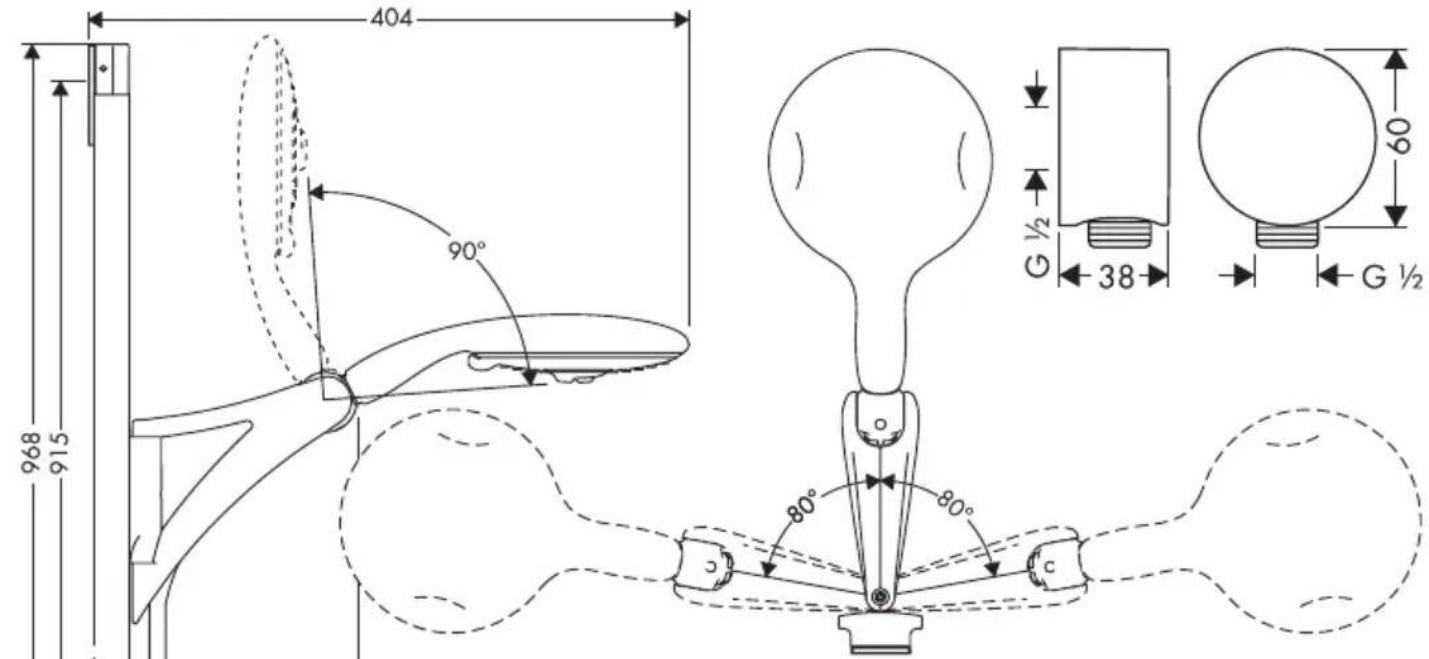

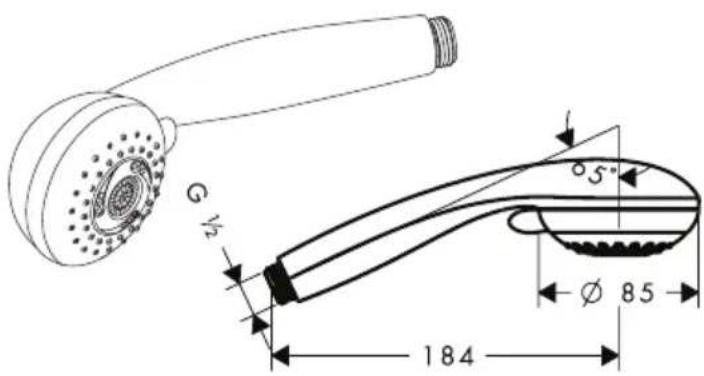

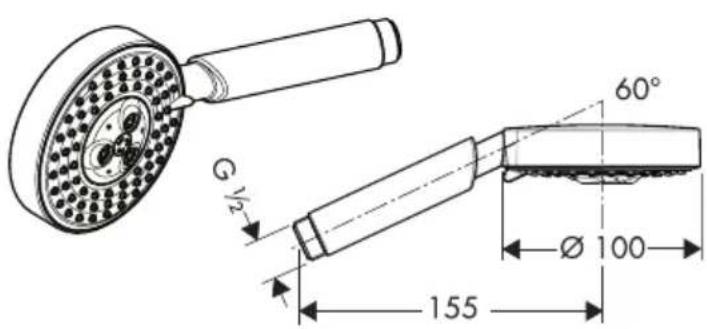

Dimensions (see page 1.5)

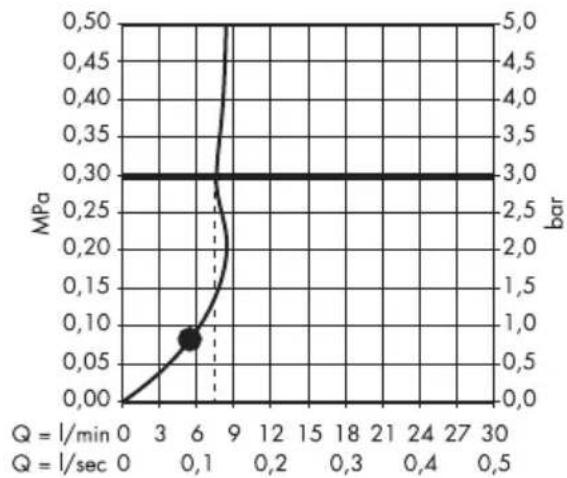

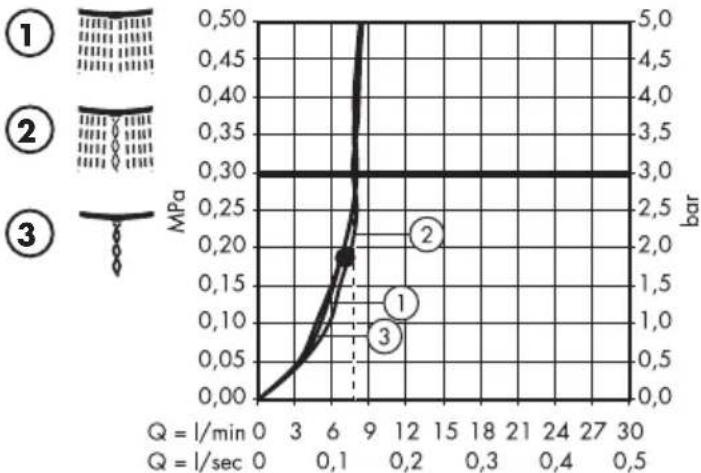

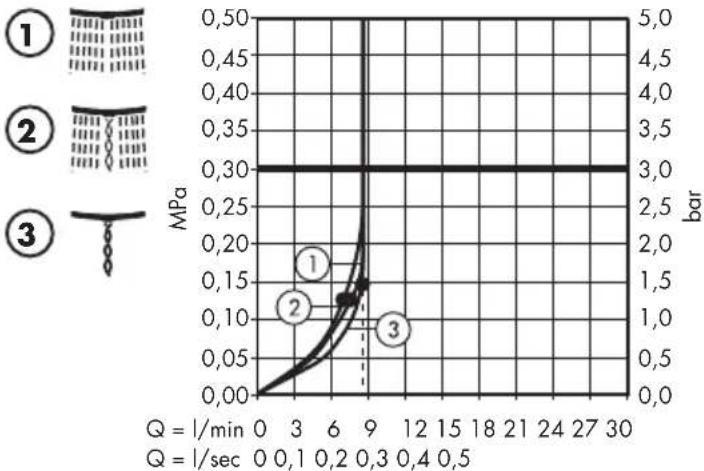

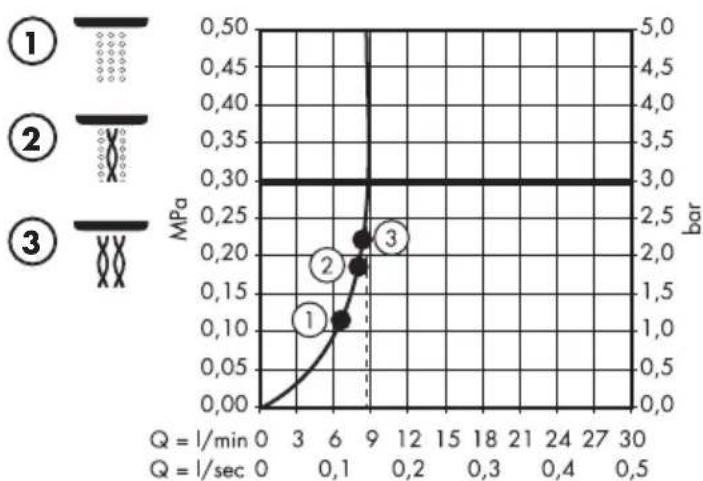

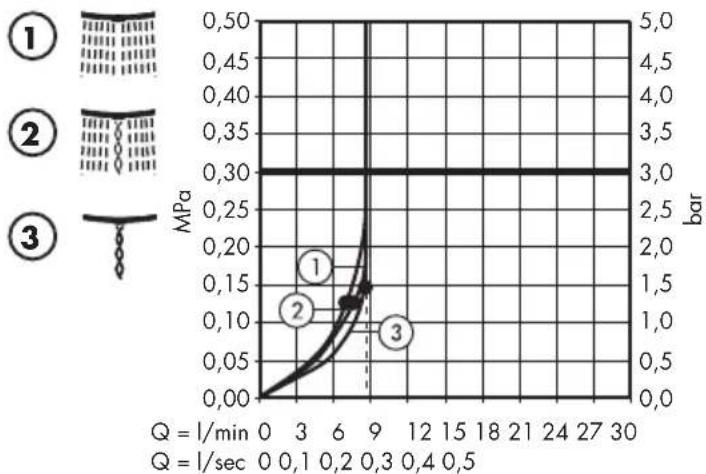

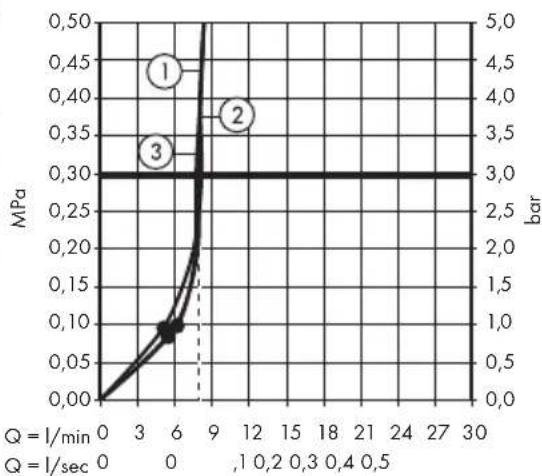

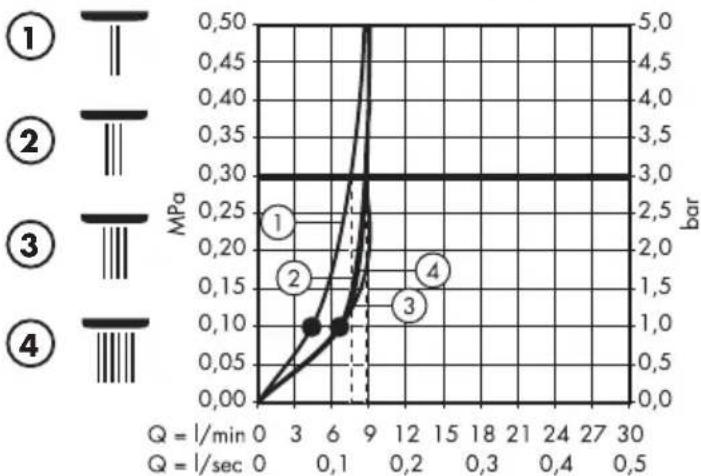

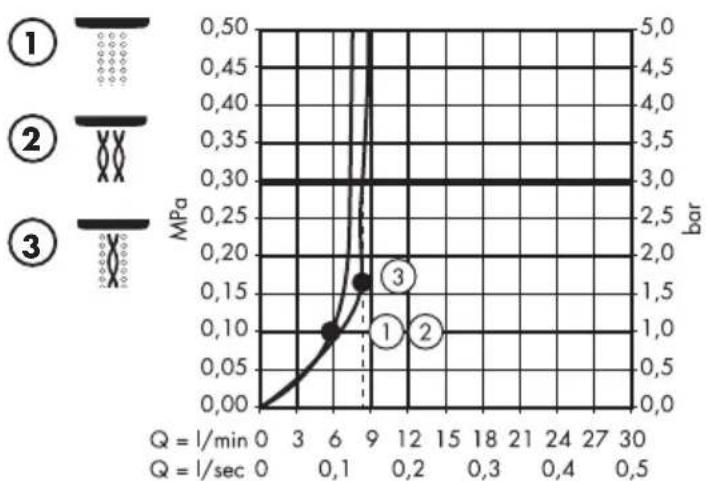

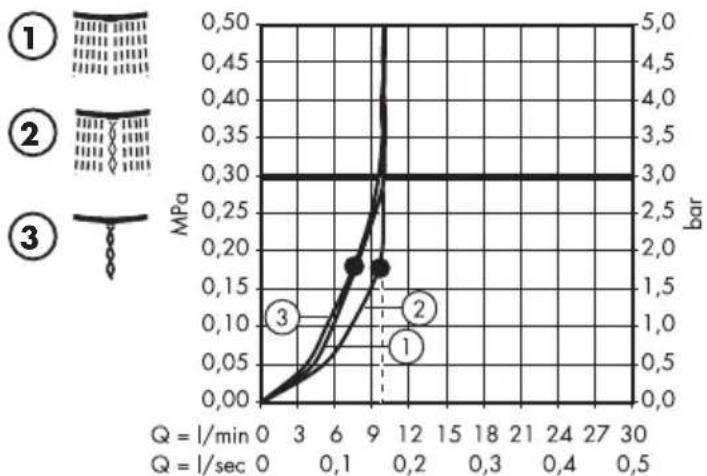

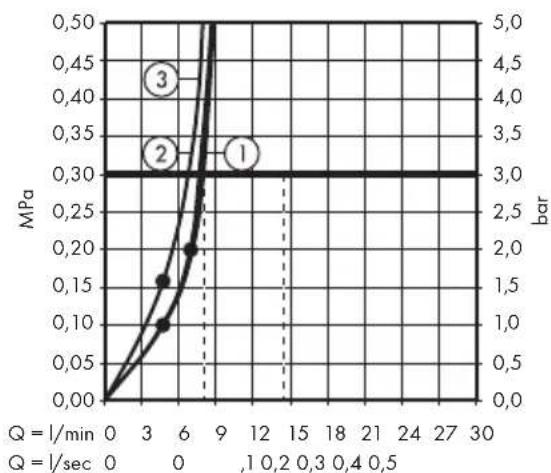

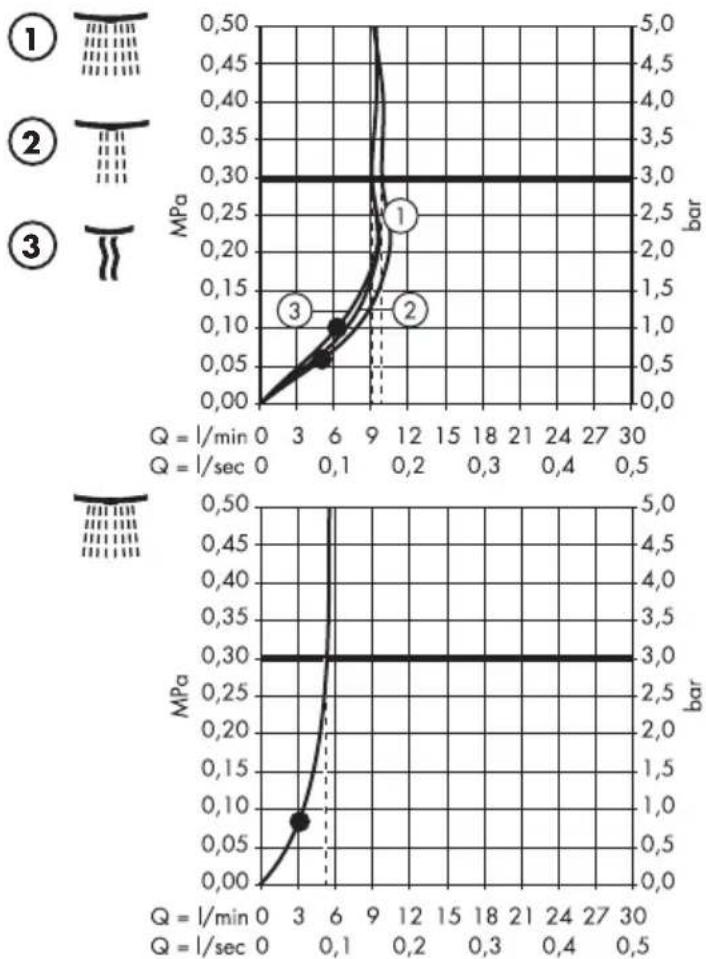

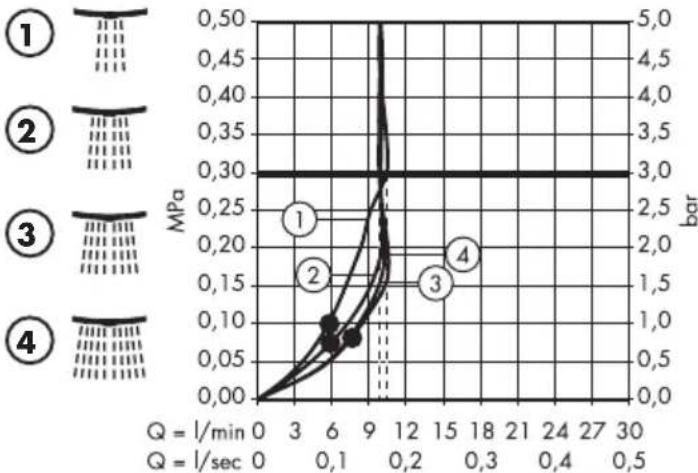

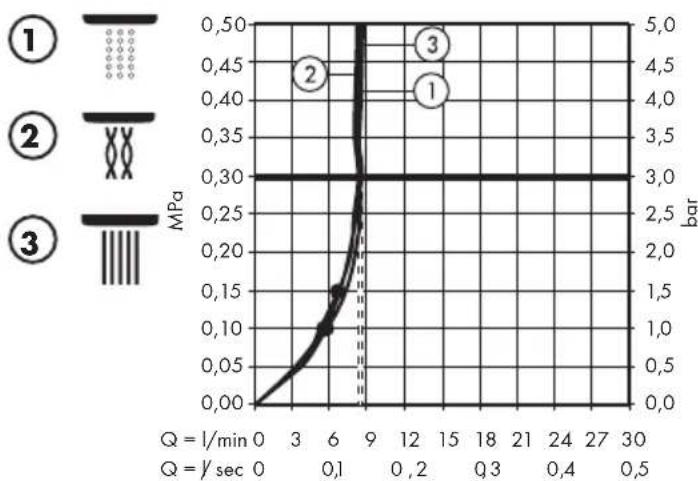

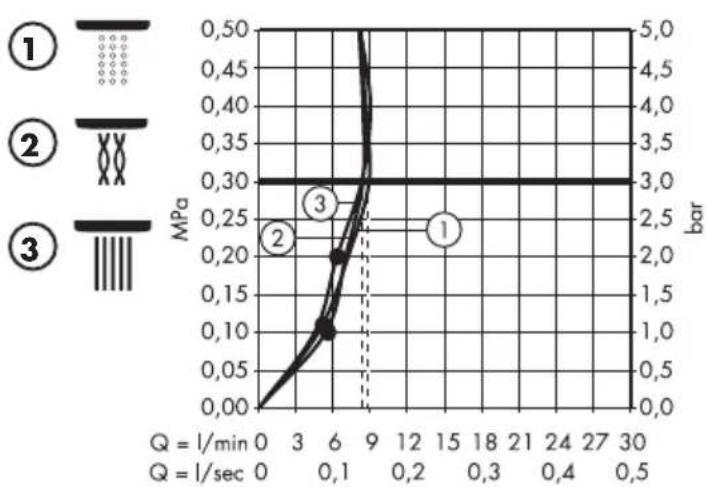

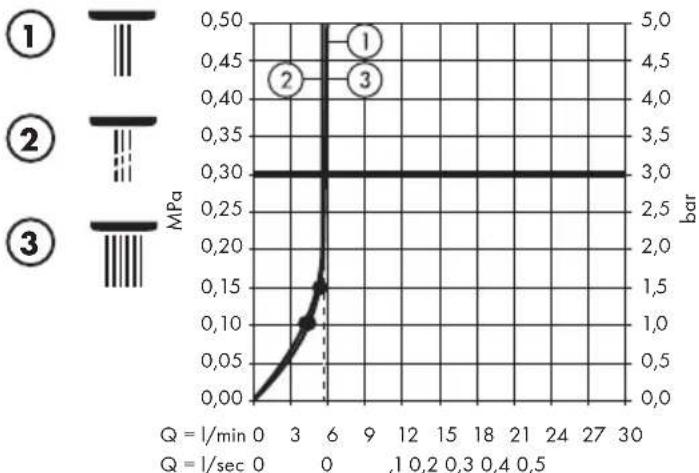

Flow diagram

(see page 15)

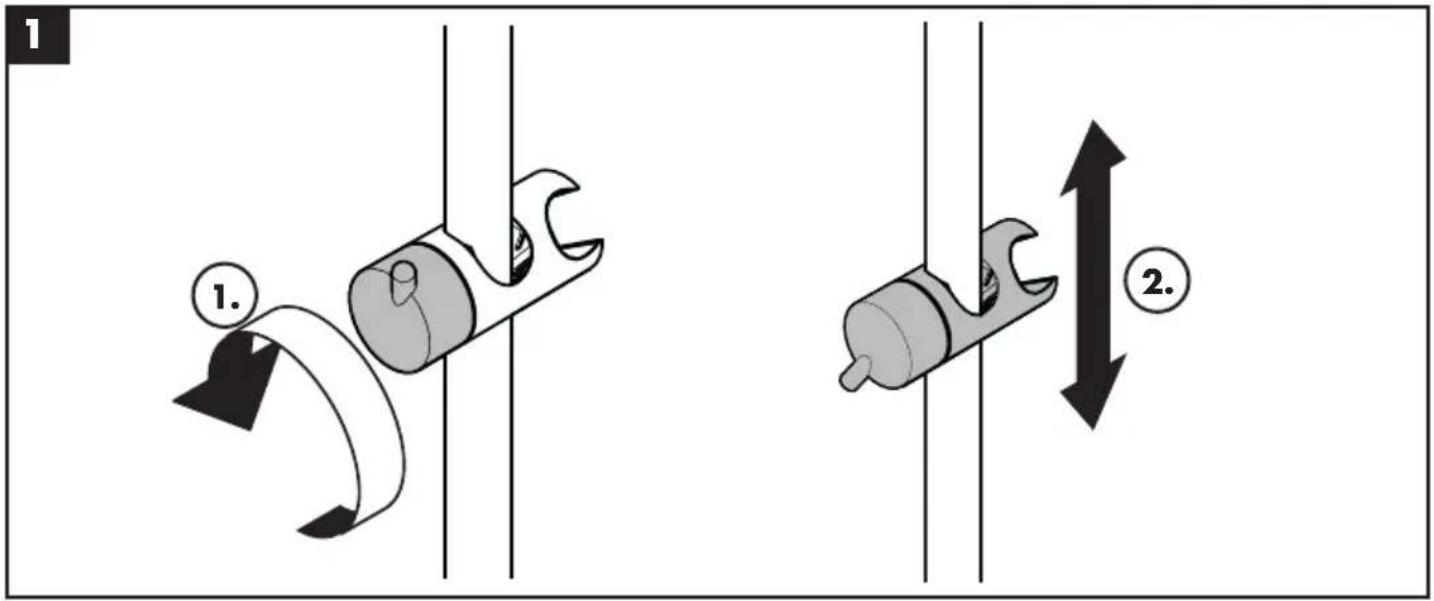

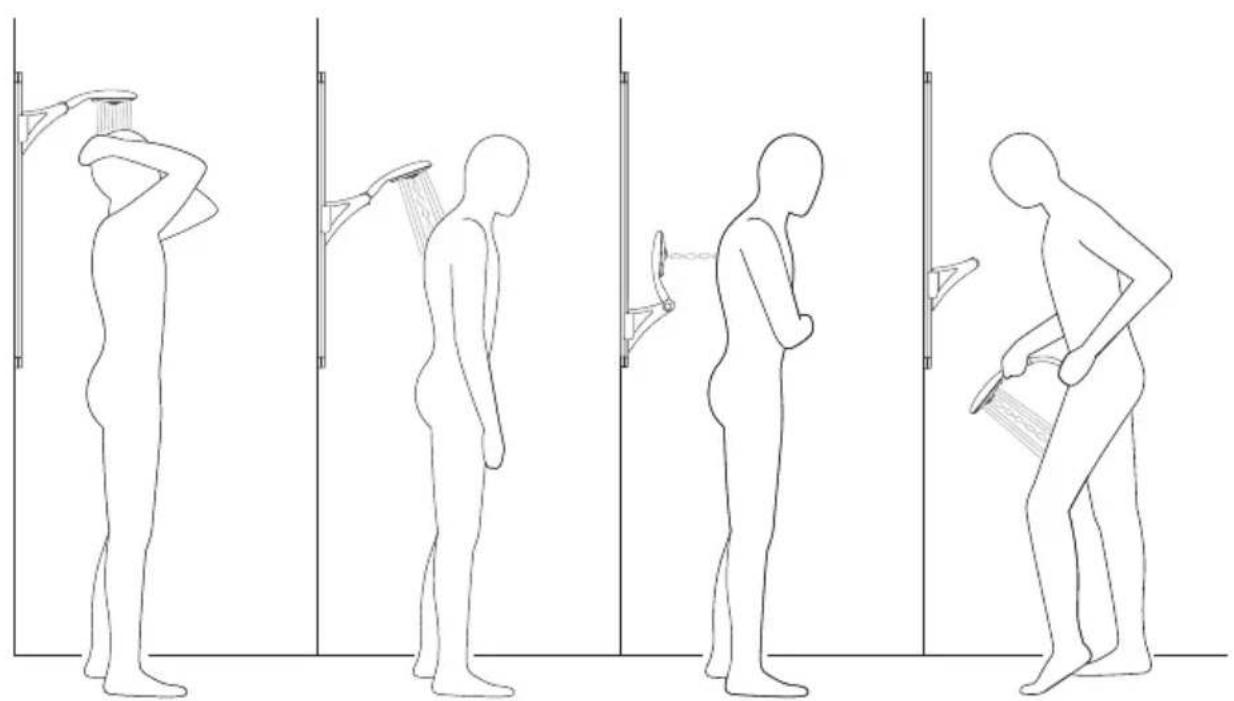

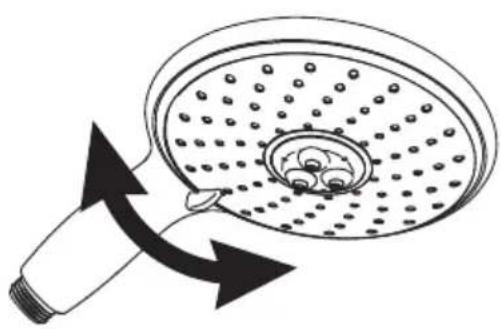

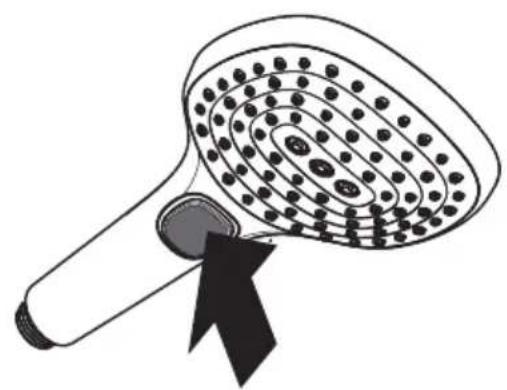

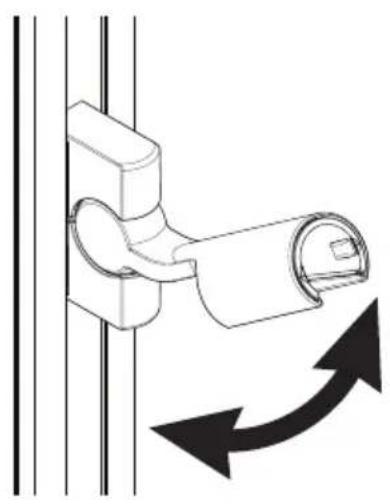

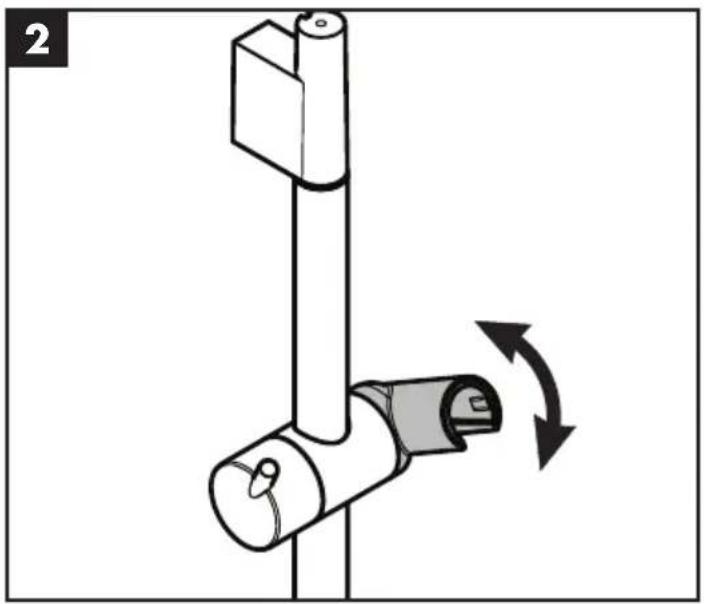

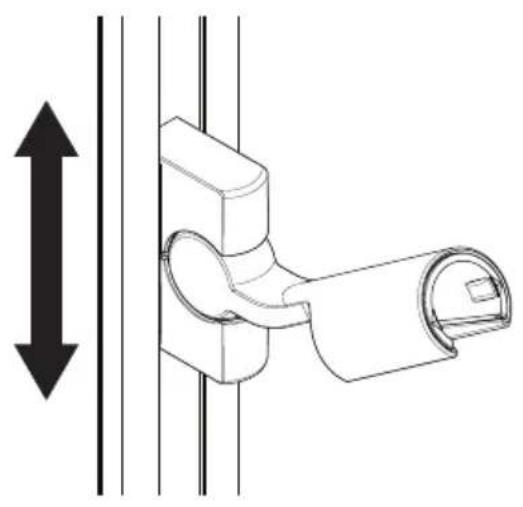

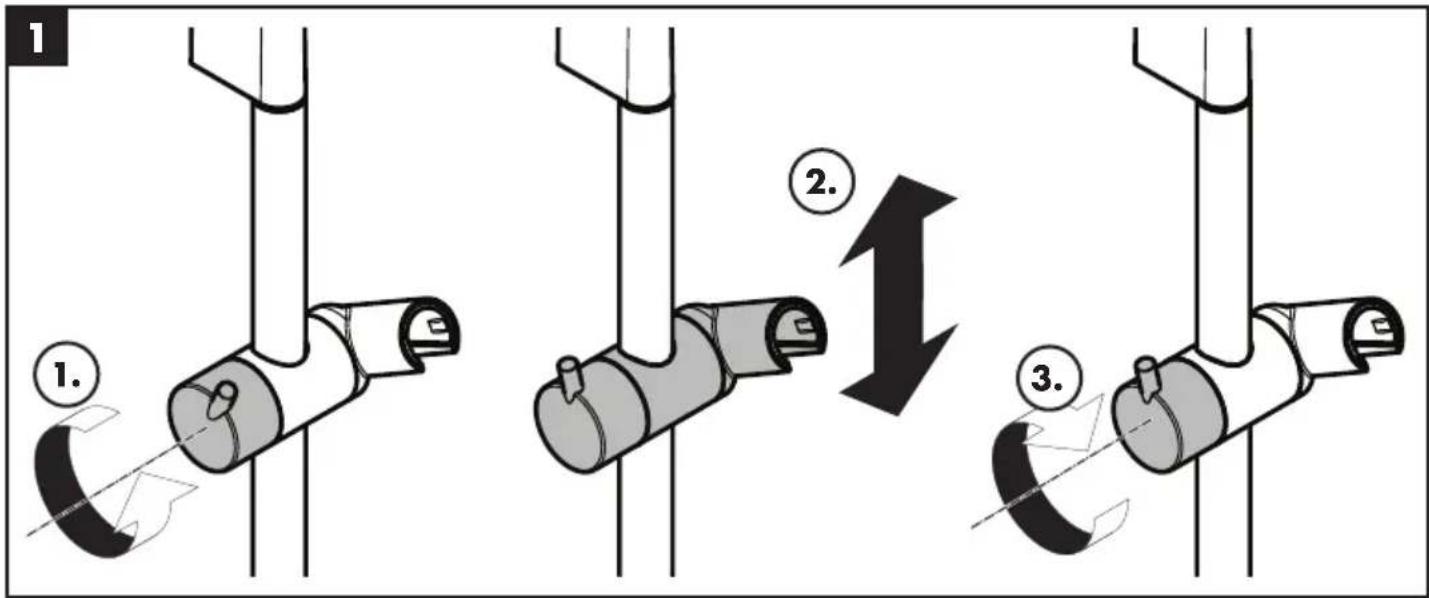

Operation (see page 23)

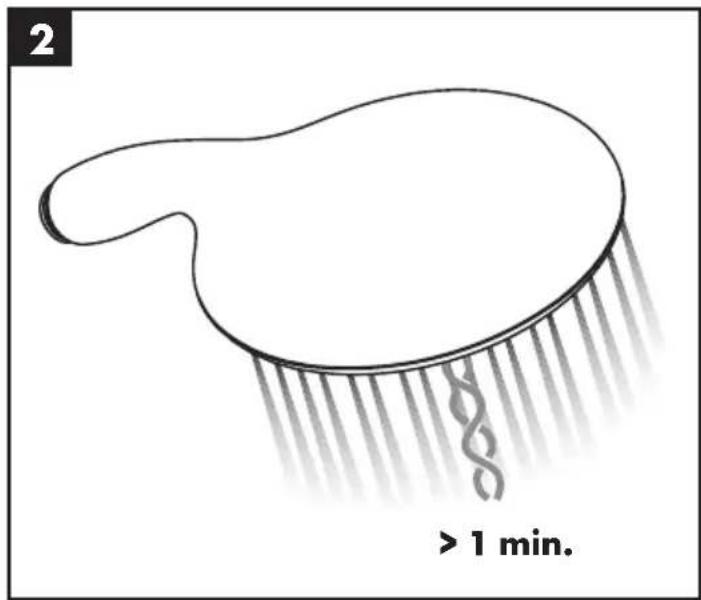

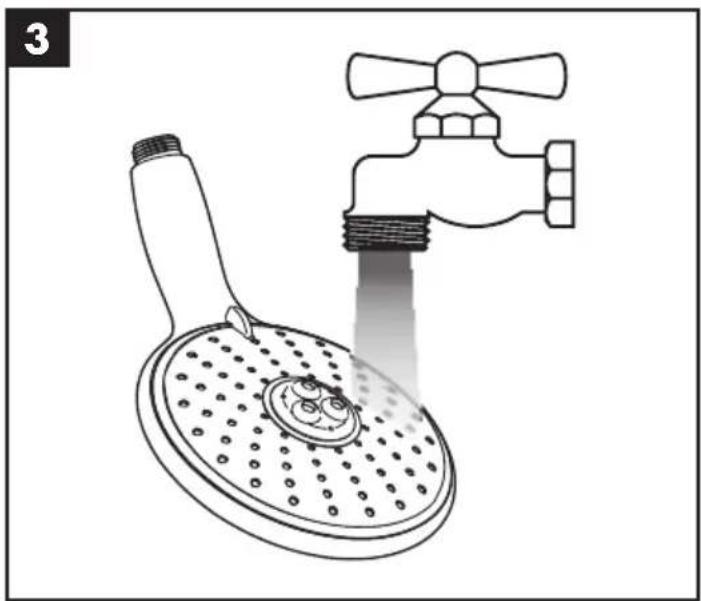

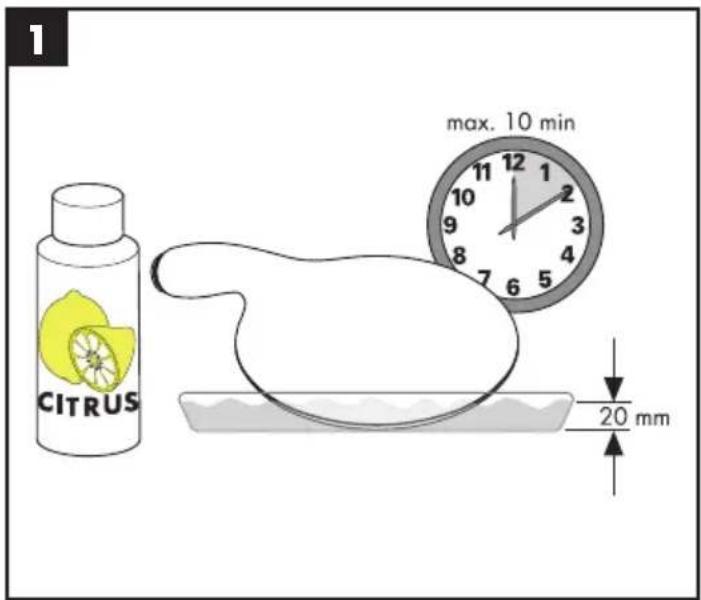

Cleaning (see page 52) und beiliegende Broschüre

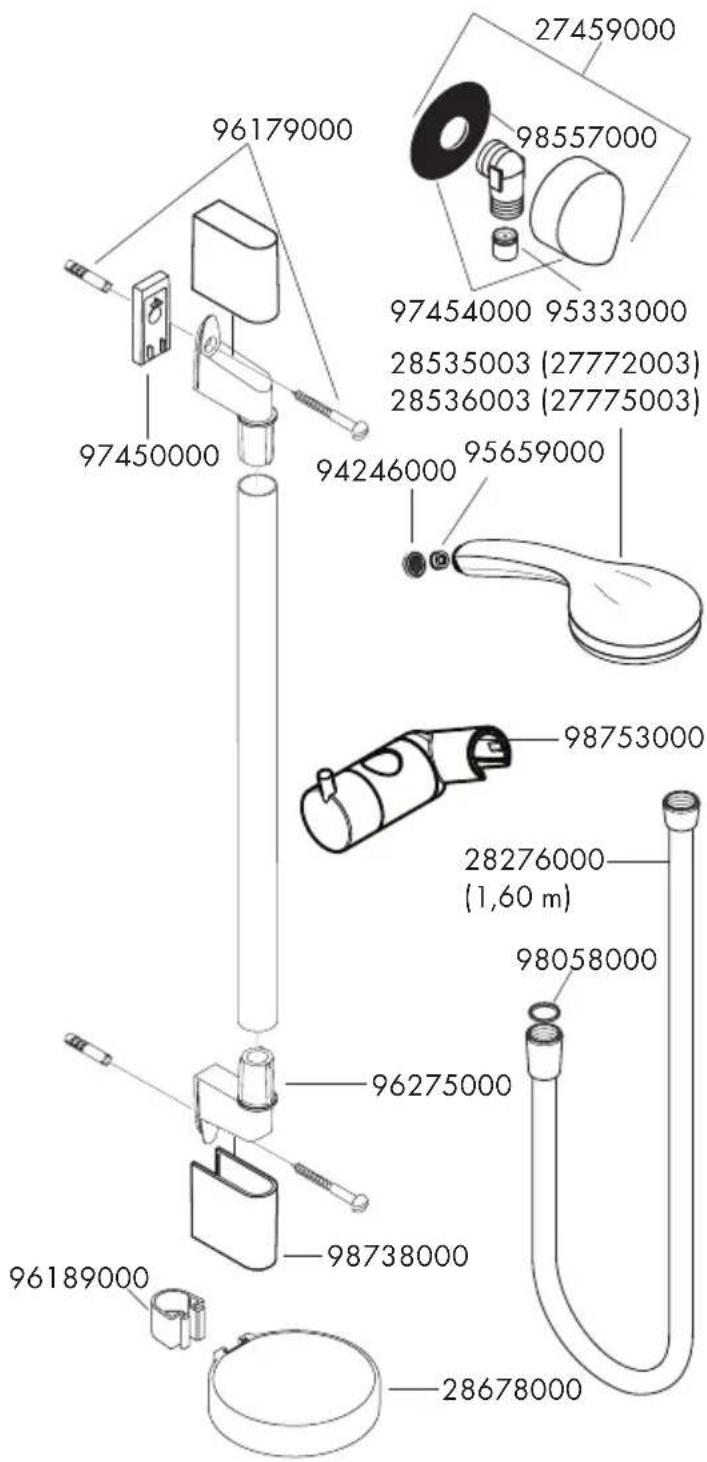

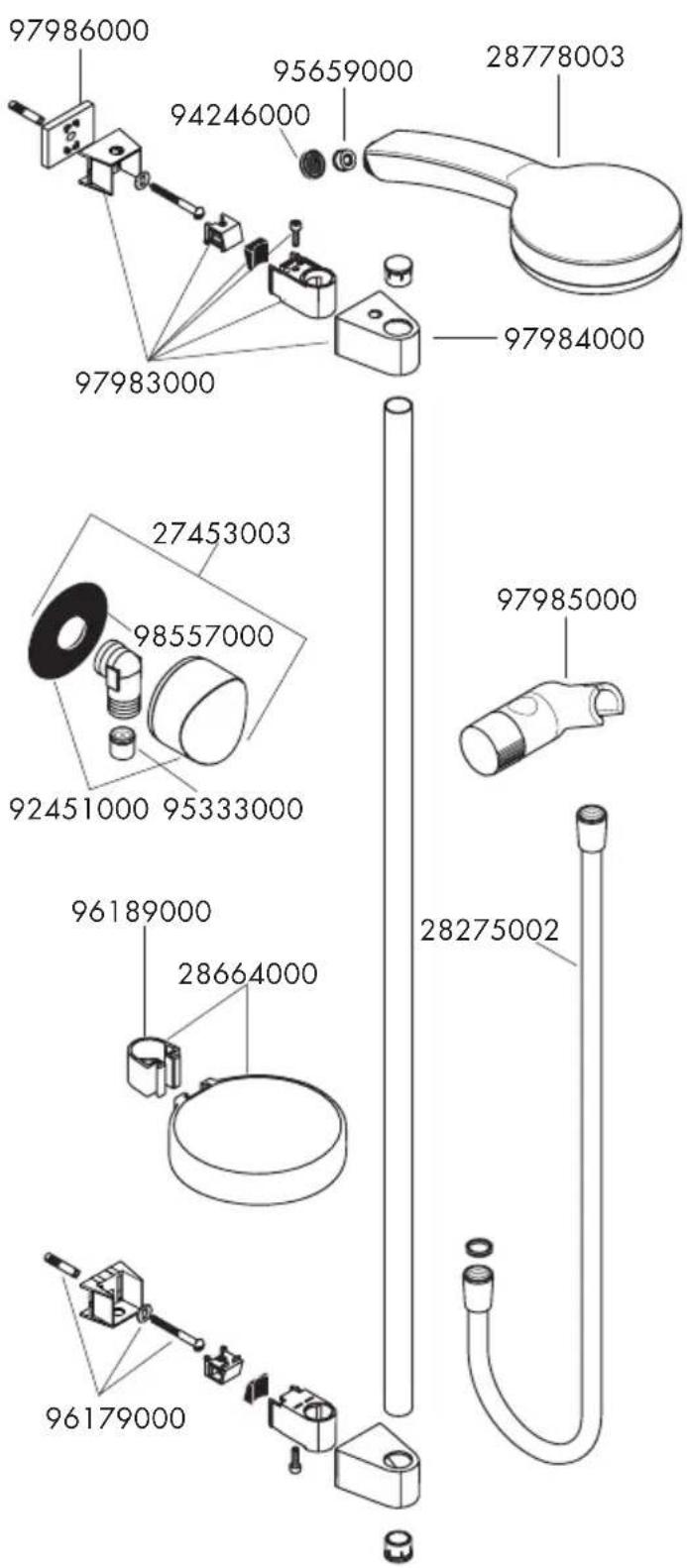

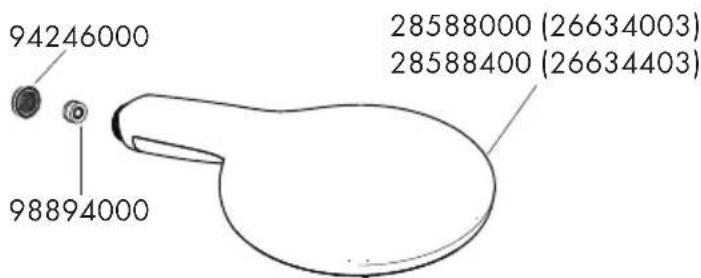

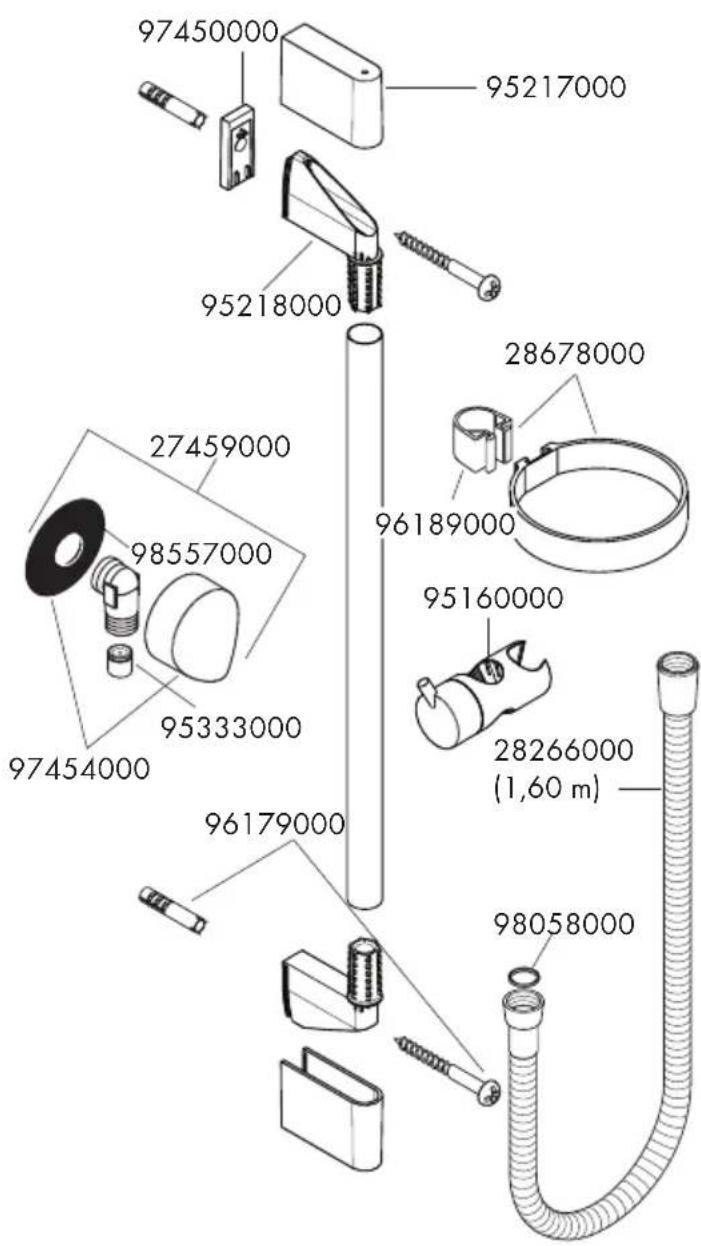

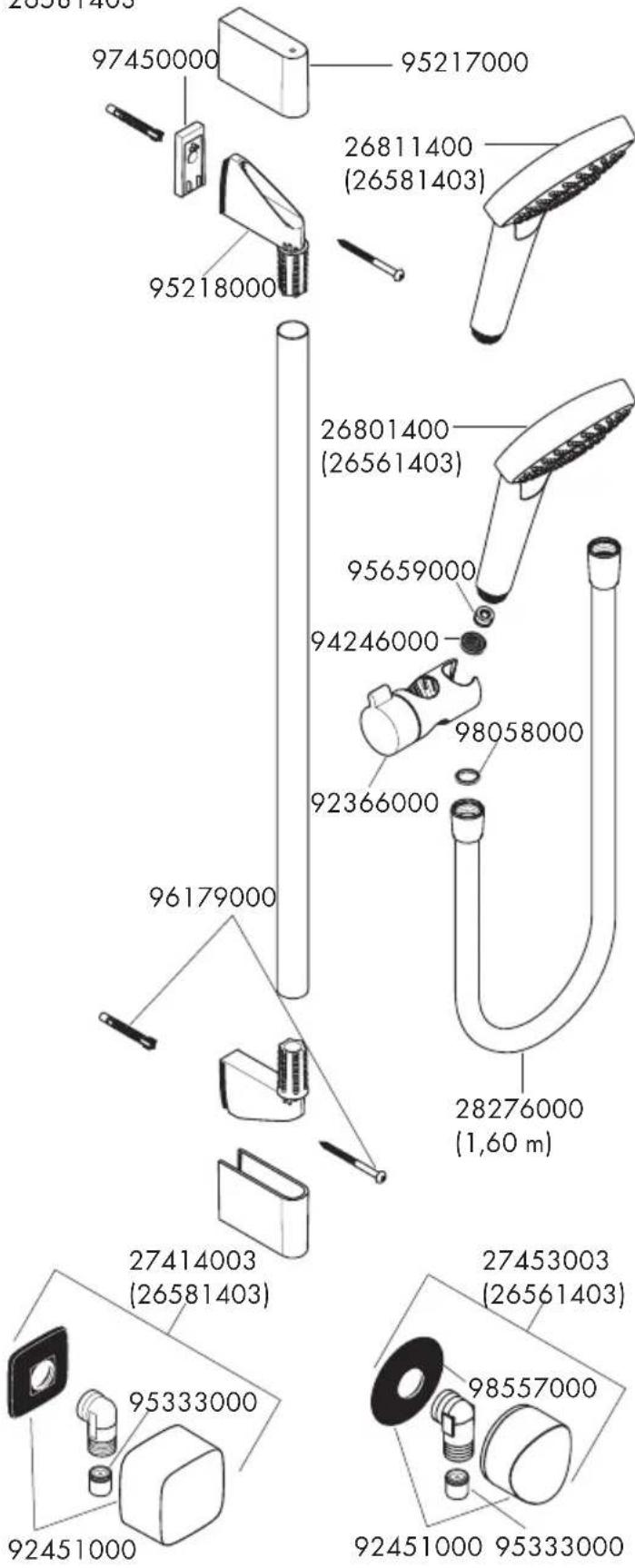

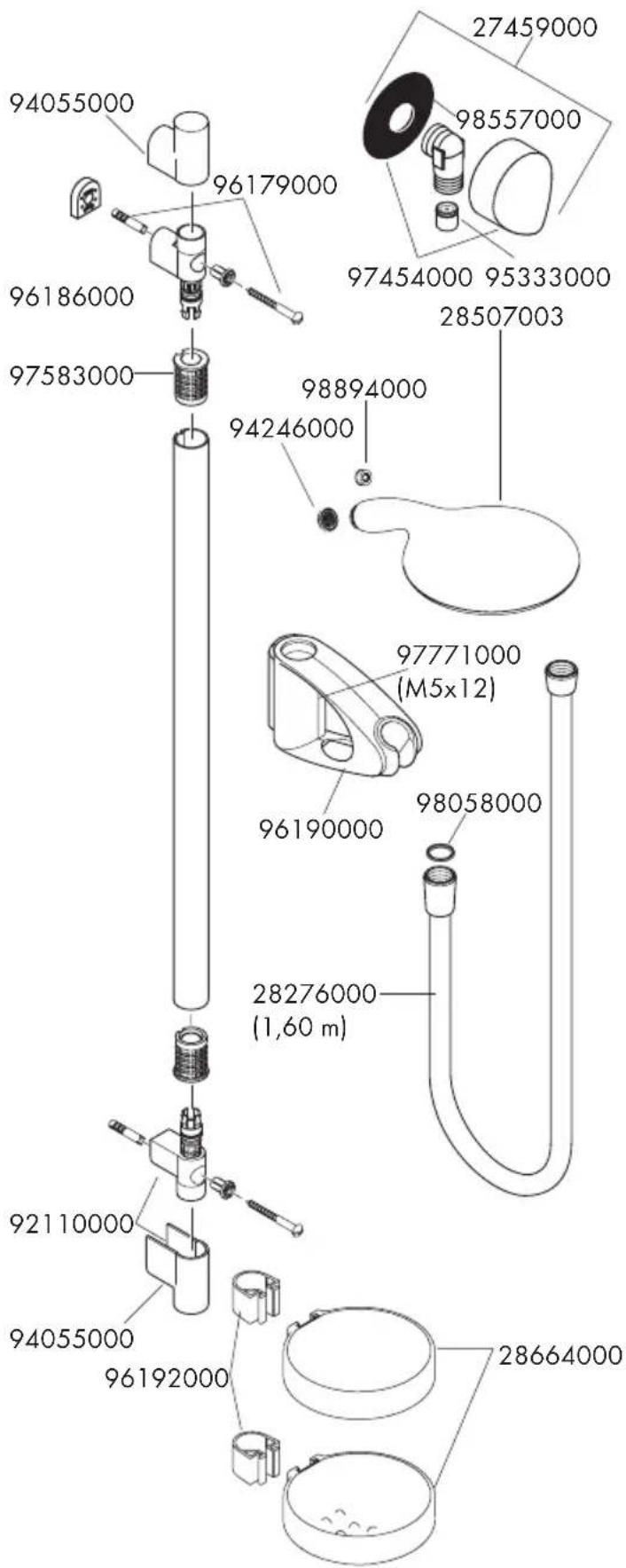

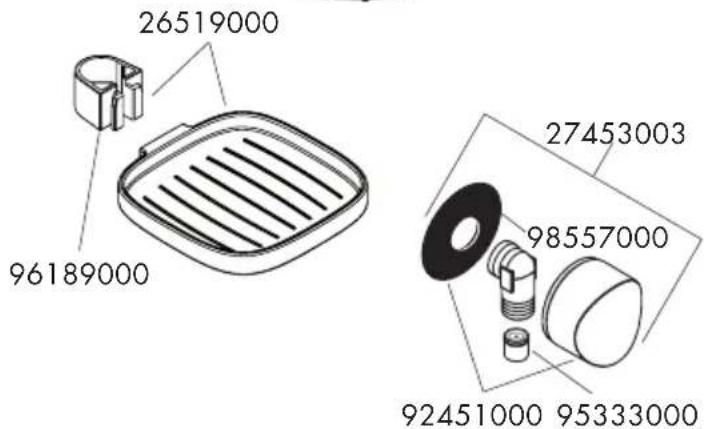

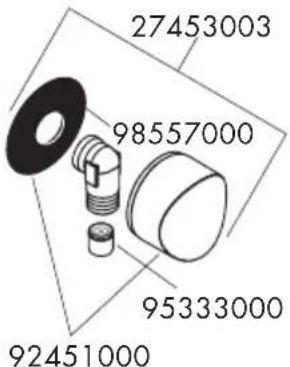

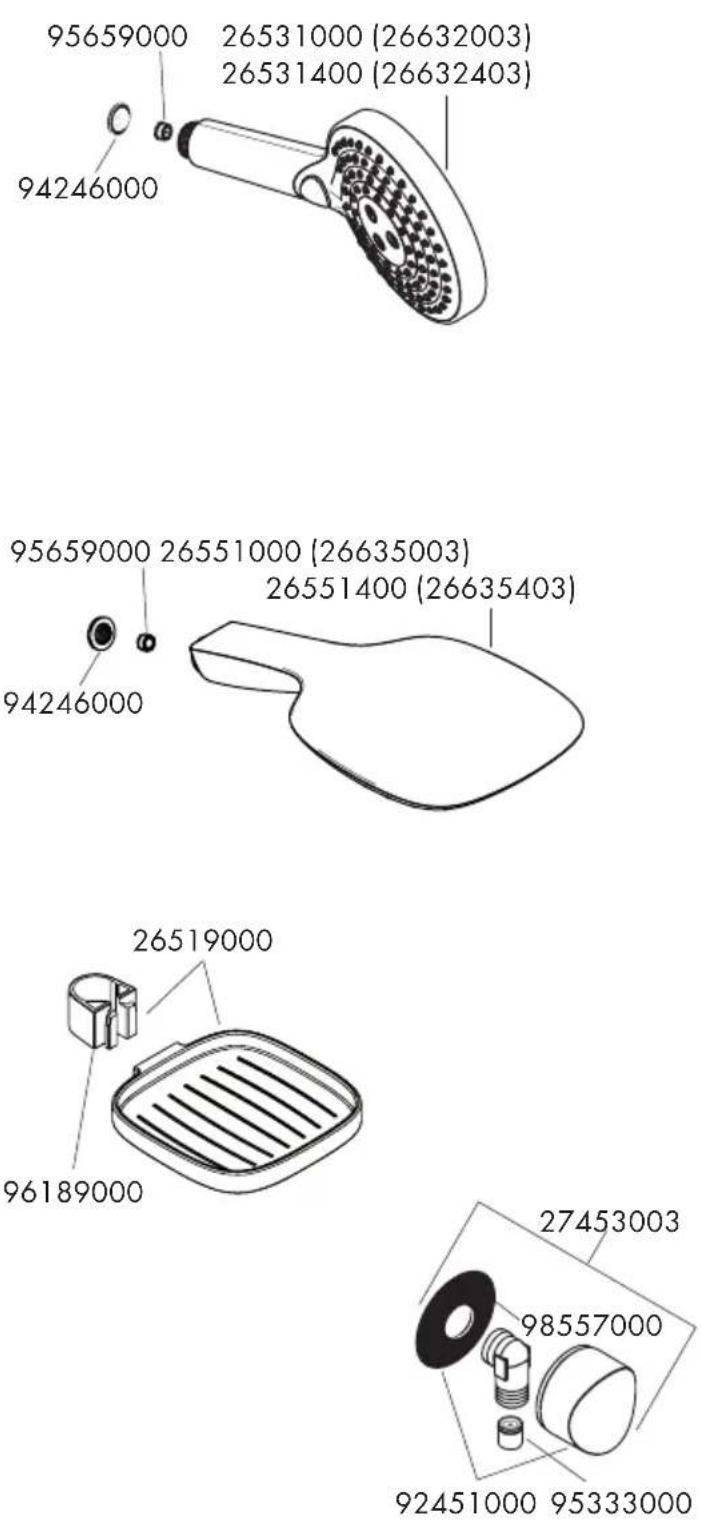

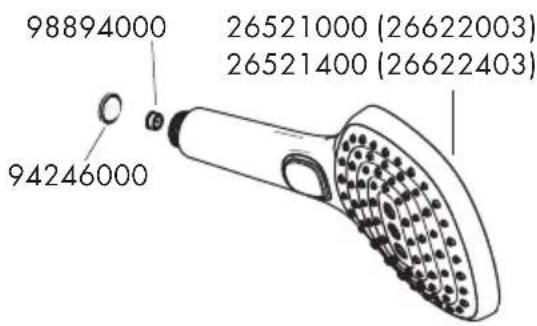

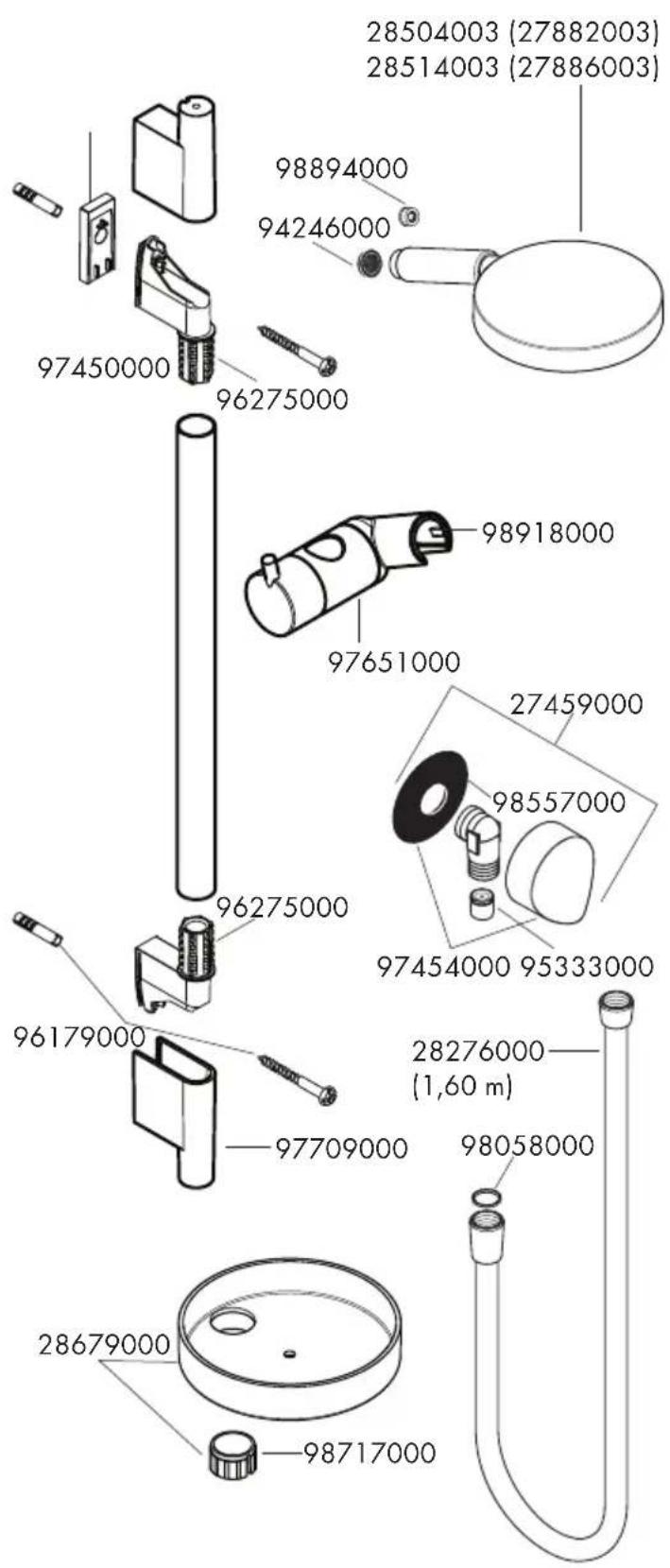

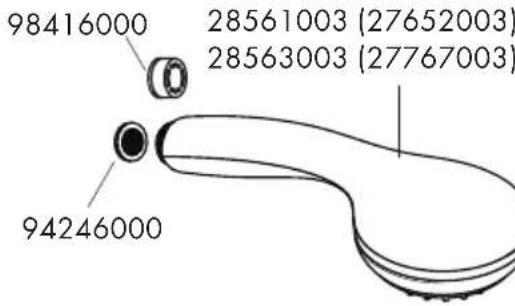

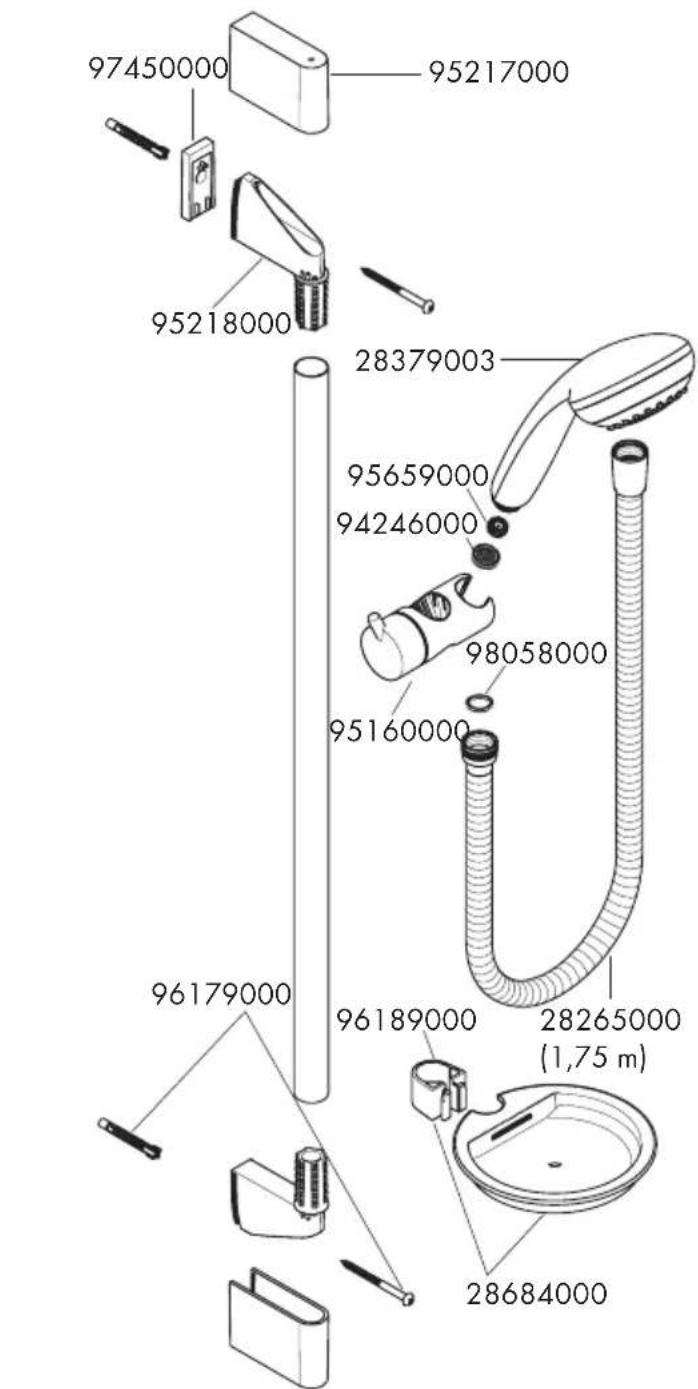

Spare parts (see page 53)

Special accessories (order as an extra) tile-matching-disk chrome plated #97450000 tile-matching-disk chrome plated #96186000 tile-matching-disk chrome plated #97986000 tile-matching-disk chrome plated #28697000 tile-matching-disk chrome plated #98993000

Sicherheitshinweise

⚠️ Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen Handschuhe getragen werden.
⚠ Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen Einschränkungen dürfen das Duschsystem nicht unbeaufsichtigt benutzen. Personen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Duschsystem nicht benutzen.
⚠️ Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen) muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Thermische Desinfektion: max. 70°C / 4 min Es muss ein separater Haltegriff montiert werden. Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Das Duschsystem darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden.
⚠ Brausenschläuche sind nur zum Anschluss von Brausen an Armaturen geeignet. Eine Absperrung nach dem Schlauch in Fließrichtung ist unzulässig!
Aus Sicherheitsgründen darf der in der Brause #28561000 eingebaute EcoSmart (Durchflussbegrenzer) nicht demontiert werden.
• Die Brausestange muss spannungsfrei montiert werden!
- Optimale Funktion nur in Verbindung mit Hansgrohe Handbrausen und Hansgrohe Brausenschläuchen garantiert.
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Kein essigsäurehaltiges Silikon verwenden!
Durch die Exzenterbuchse können Bohrtoleranzen ausgeglichen werden.

schädigungen an Funktionsteilen der Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.

Technische Daten

Symbolerklärung

GROHE Croma Select S - Symbolerklärung - 1

GROHE Croma Select S - Symbolerklärung - 2

(siehe Seite 7 / 8 / 10)

Montagehinweise

  • Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
  • Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült und geprüft werden.
  • Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
    • Die Installation muss konform mit der AS 3500 sein.
  • Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine Montage des Produktes geeignet ist und keine Schwachstellen aufweist. Die beigelegten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen Wandaufbauten sind die Herstellerangaben des Dübelherstellers zu beachten.
  • Die der Brause beigepackte Siebdichtung muss eingebaut werden, um Schmutzeinspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion beeinträchtigen und/oder zu Be-

GROHE Croma Select S - Montagehinweise - 1

GROHE Croma Select S - Montagehinweise - 2

GROHE Croma Select S - Montagehinweise - 3

GROHE Croma Select S - Montagehinweise - 4

GROHE Croma Select S - Montagehinweise - 5

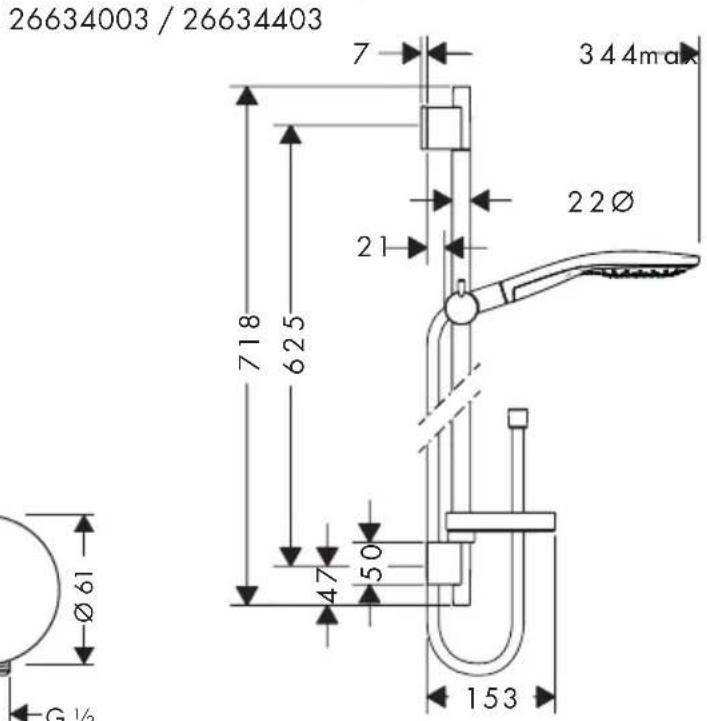

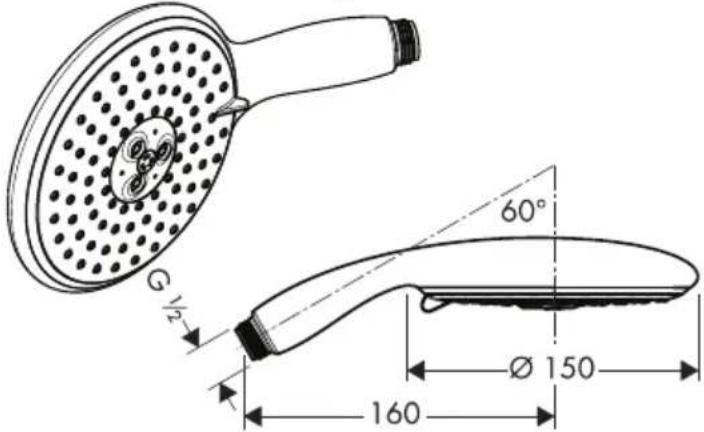

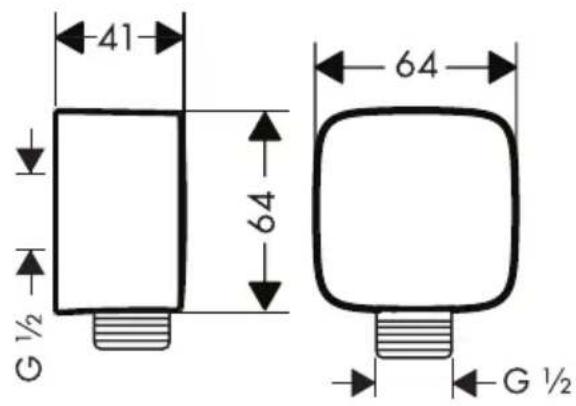

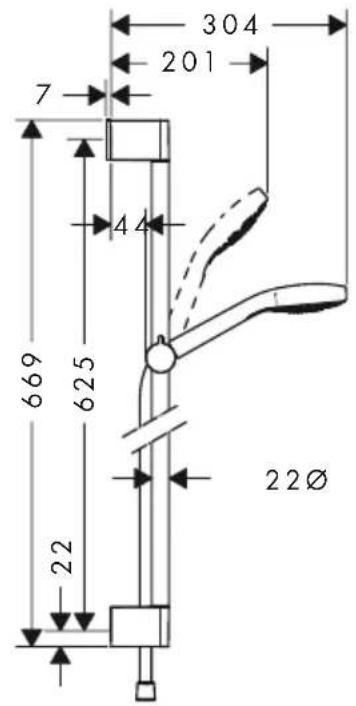

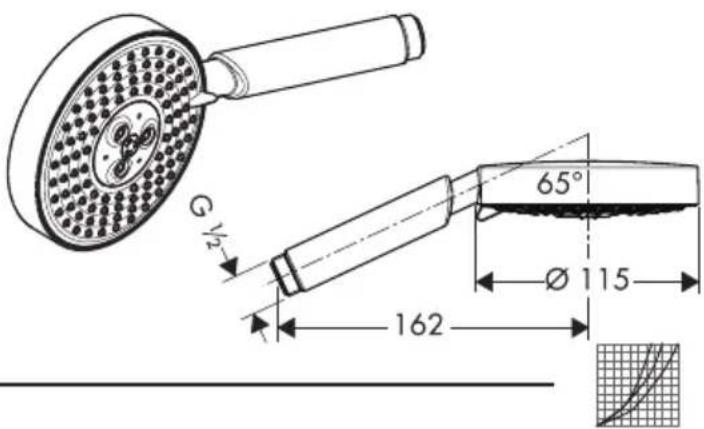

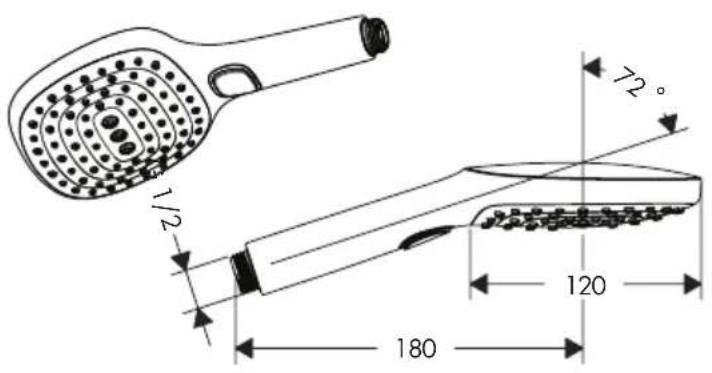

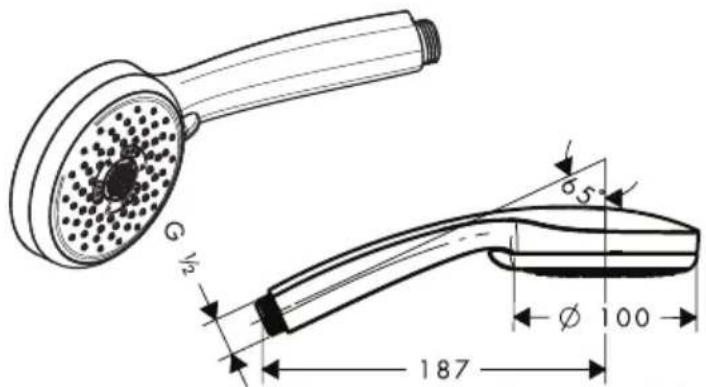

Maße (siehe Seite 15)

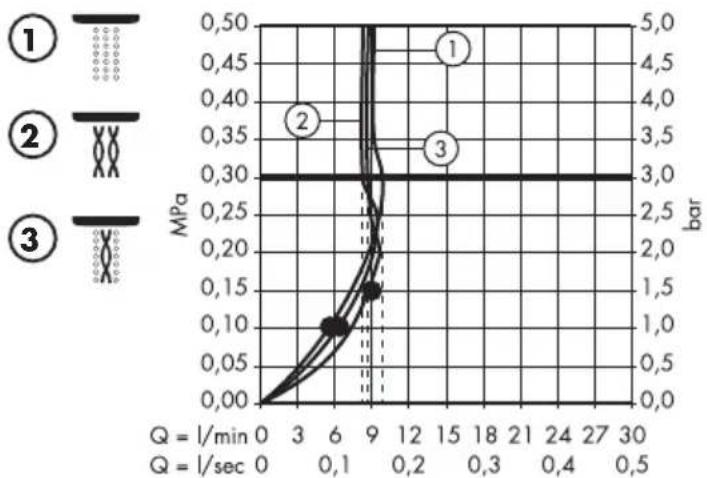

Durchflussdiagramm

(siehe Seite 1.5)

Bedienung (siehe Seite 23)

Reinigung (siehe Seite 32) und beiliegende Broschüre

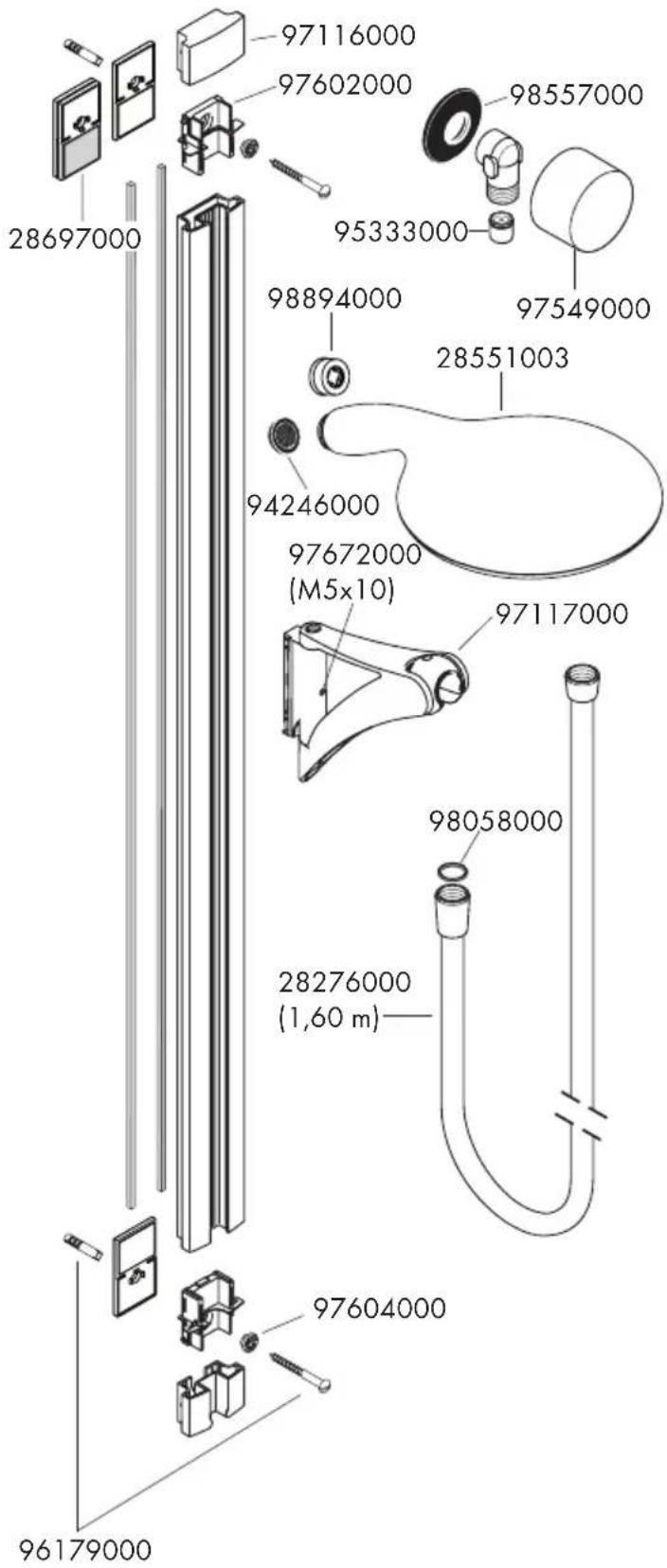

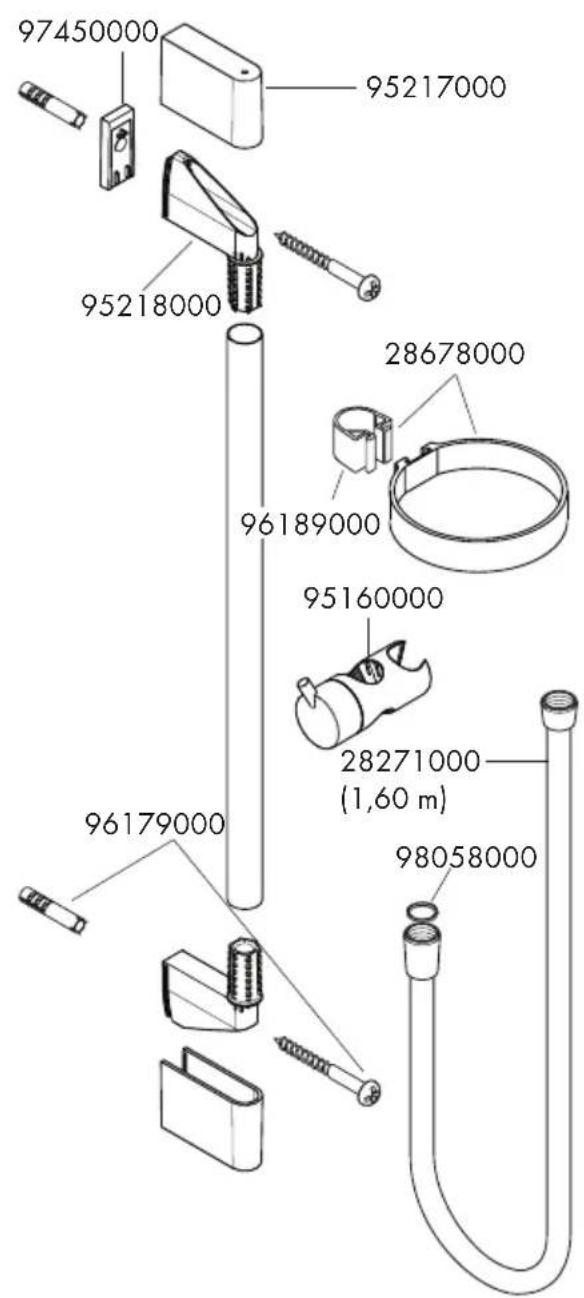

Serviceteile (siehe Seite 53)

Sonderzubehör (nicht im Lieferumfang enthalten)

Fliesenausgleichsscheibe chrom #97450000

Fliesenausgleichsscheibe chrom #96186000

Fliesenausgleichsscheibe chrom #97986000

Fliesenausgleichsscheibe chrom #28697000

Fliesenausgleichsscheibe chrom #98993000

GROHE Croma Select S - Durchflussdiagramm - 1

26622XX3 / 26632XX3 / 26634XX3 / 26635XX3 / 27882003 / 27886003 .... 5

GROHE Croma Select S - Durchflussdiagramm - 2

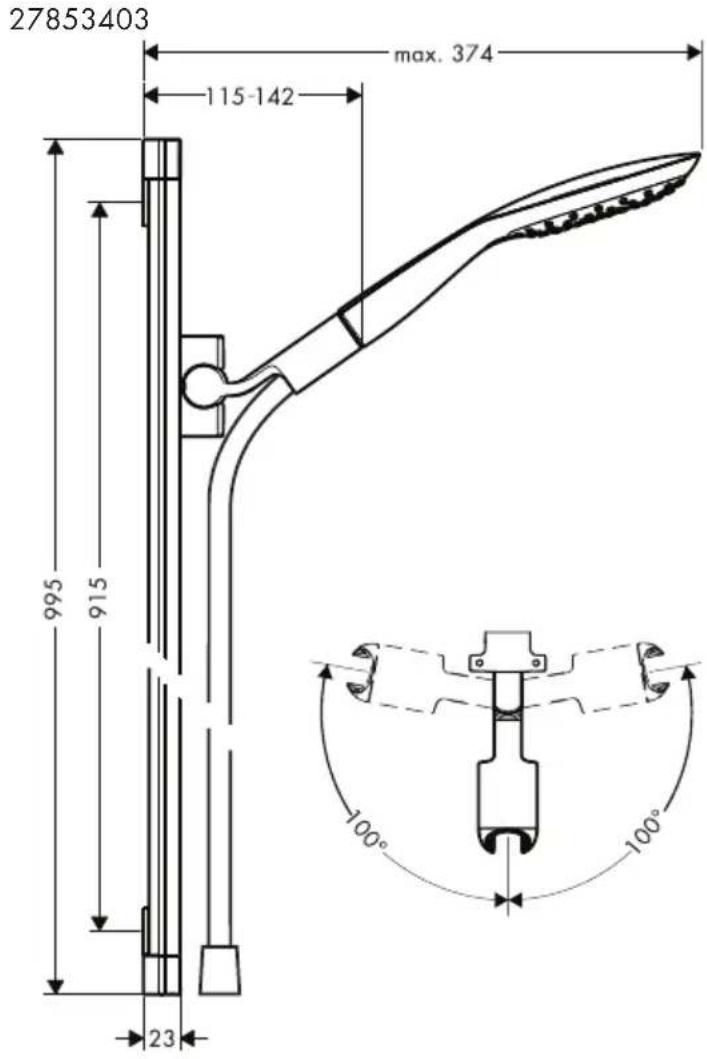

27853403 6

GROHE Croma Select S - Durchflussdiagramm - 3

27883003 / 27887003 8

GROHE Croma Select S - Durchflussdiagramm - 4

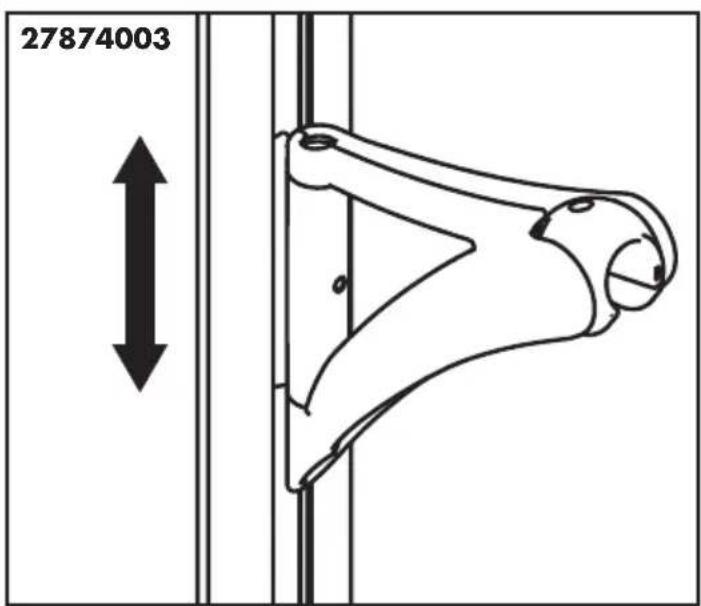

27874003 9

GROHE Croma Select S - Durchflussdiagramm - 5

natural_image Technical line drawing of a laboratory apparatus with tubing and a container (no text or symbols)

26561403 / 26581403 / 26653403 / 26654403 / 26655403 / 27326003 / 27652003 / 27767003 .........11

GROHE Croma Select S - Durchflussdiagramm - 6

27772003 / 27775003 12

GROHE Croma Select S - Durchflussdiagramm - 7

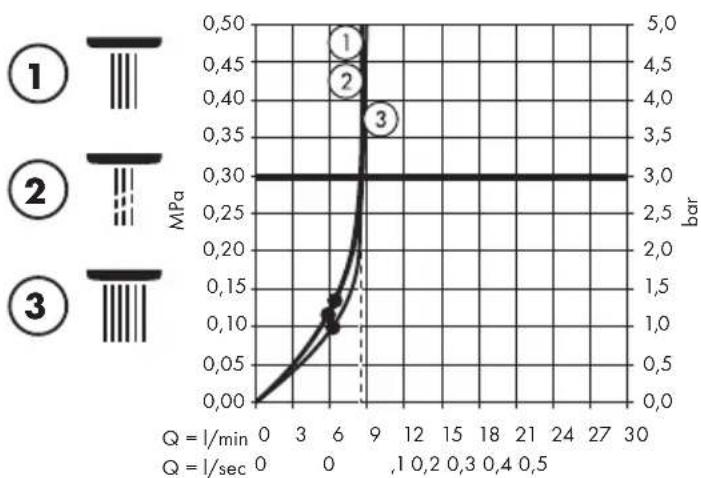

27182003....13

GROHE Croma Select S - Durchflussdiagramm - 8

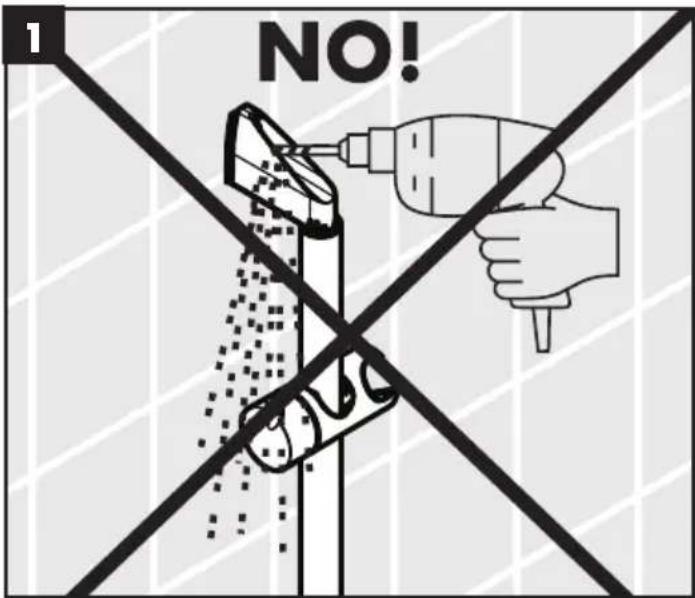

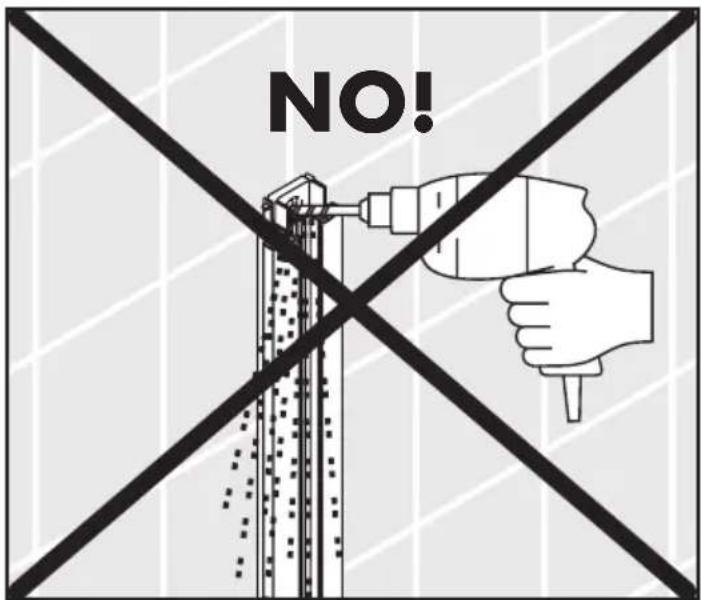

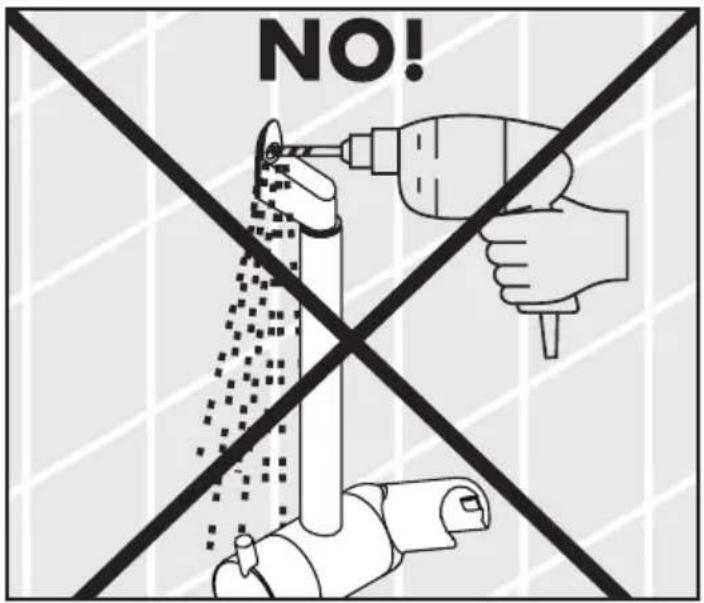

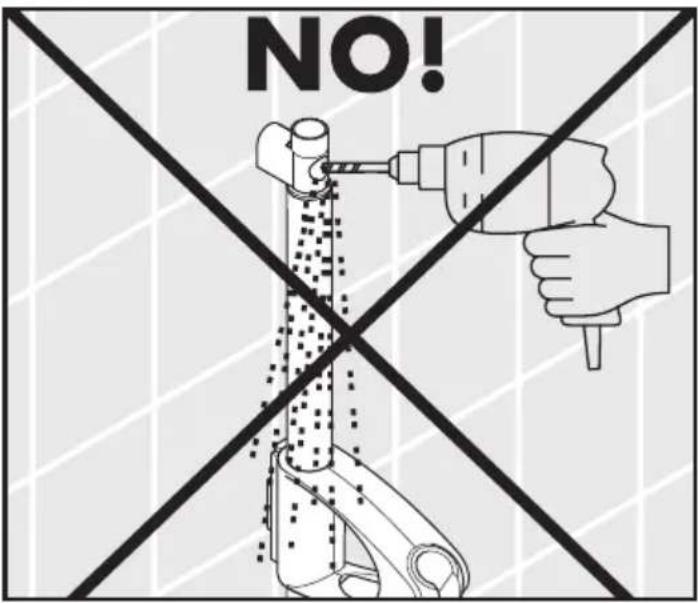

text_image NO!

GROHE Croma Select S - Durchflussdiagramm - 9

natural_image Technical line drawing of a mechanical device with a lever and base mount (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 10

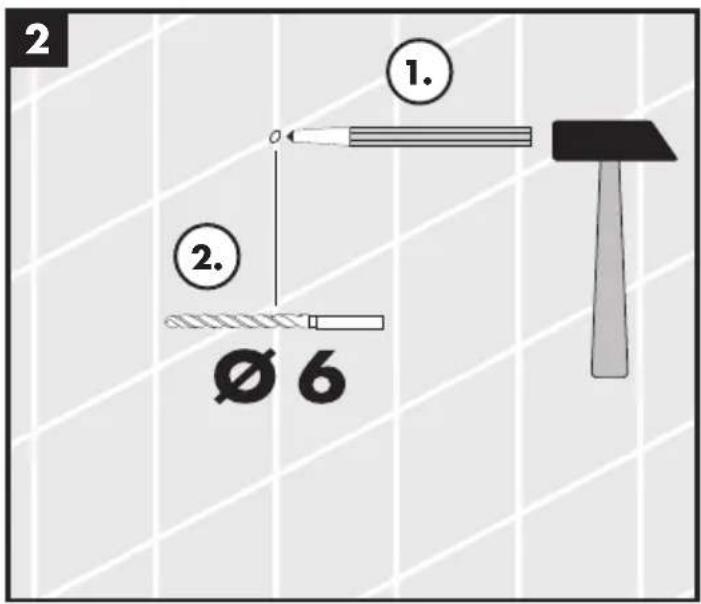

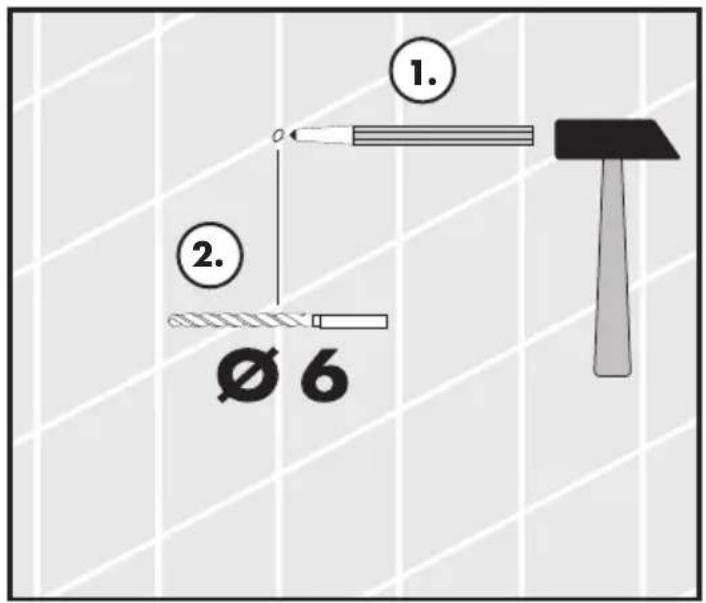

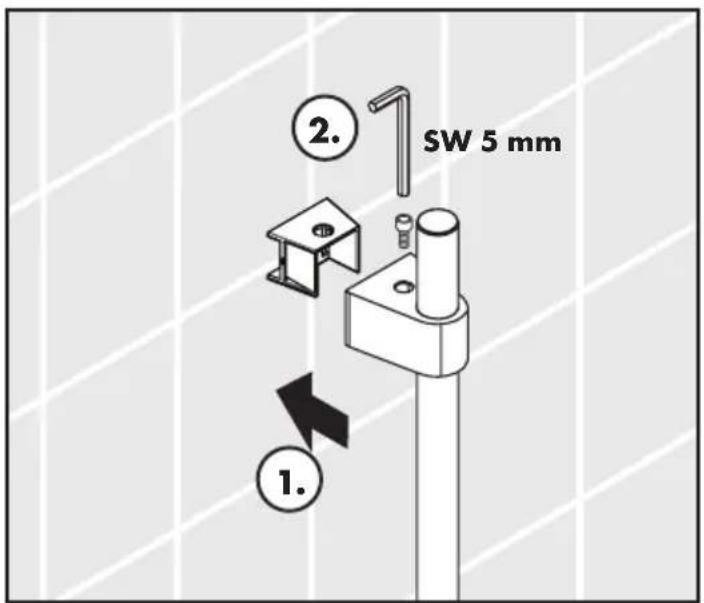

text_image 2 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 11

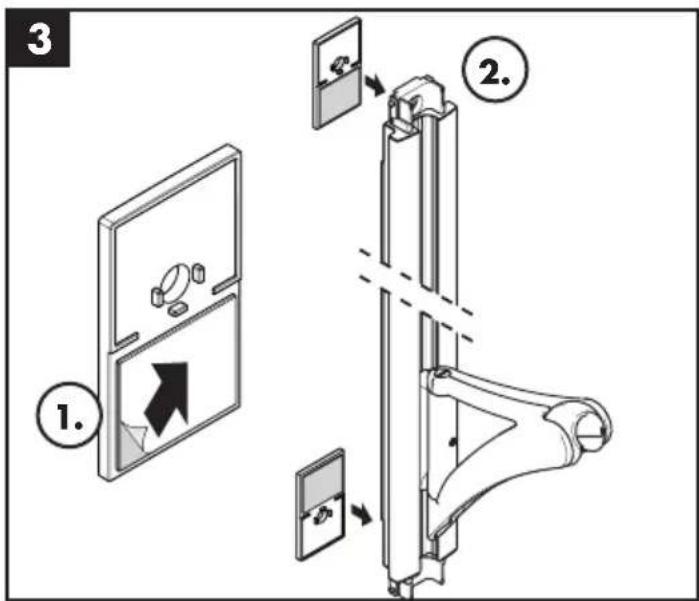

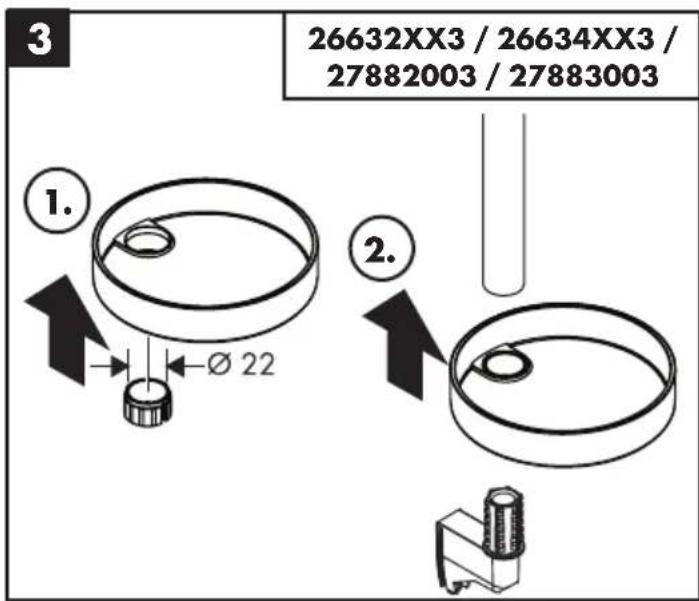

text_image 3 26632XX3 / 26634XX3 / 27882003 / 27883003 1. Ø 22 2.

GROHE Croma Select S - Durchflussdiagramm - 12

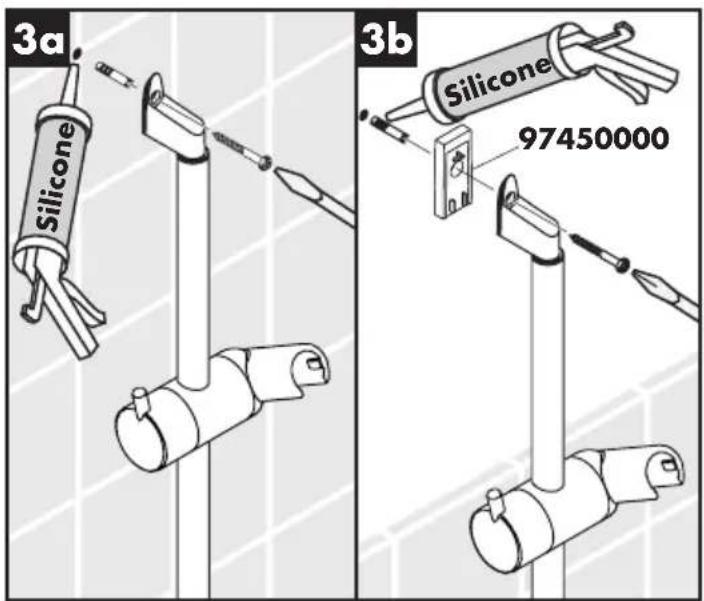

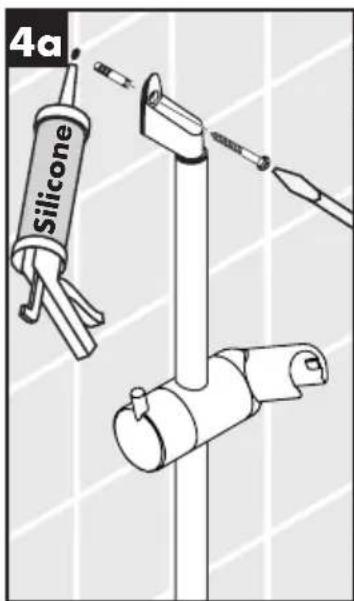

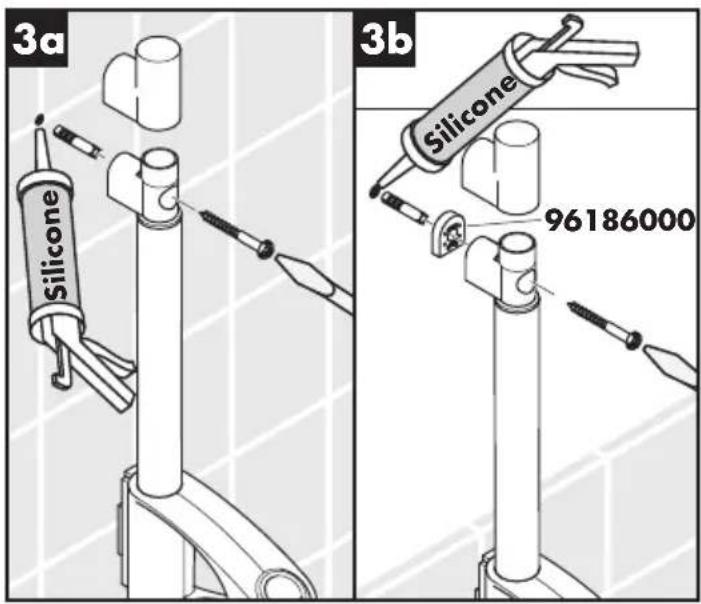

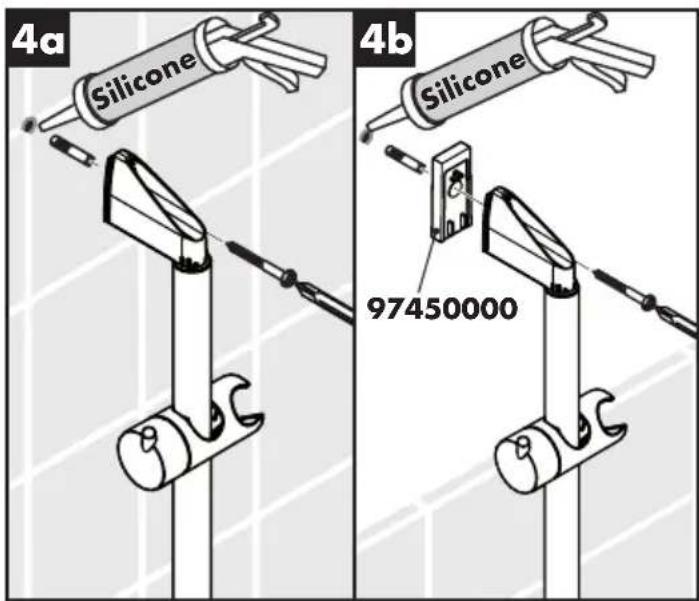

text_image 4a Silicone

GROHE Croma Select S - Durchflussdiagramm - 13

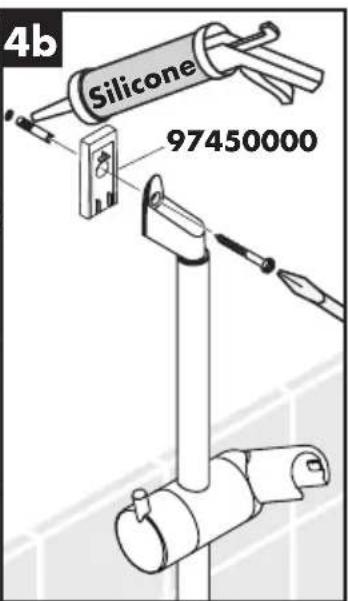

text_image 4b Silicone 97450000

GROHE Croma Select S - Durchflussdiagramm - 14

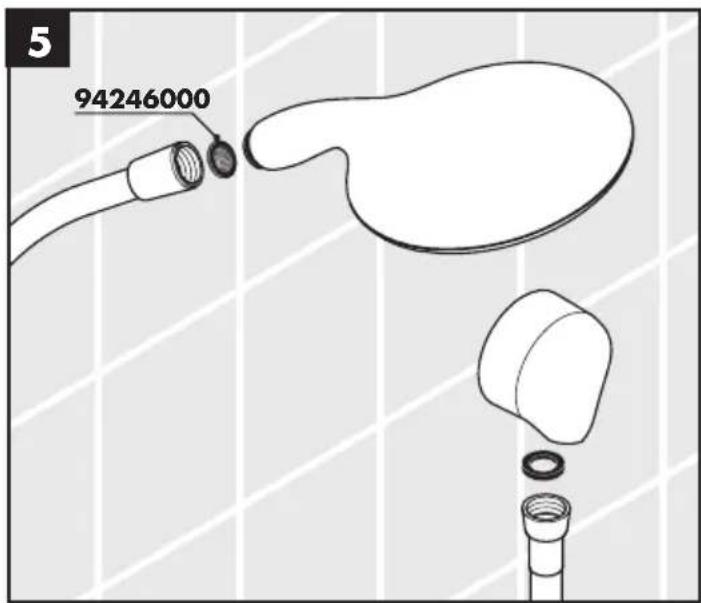

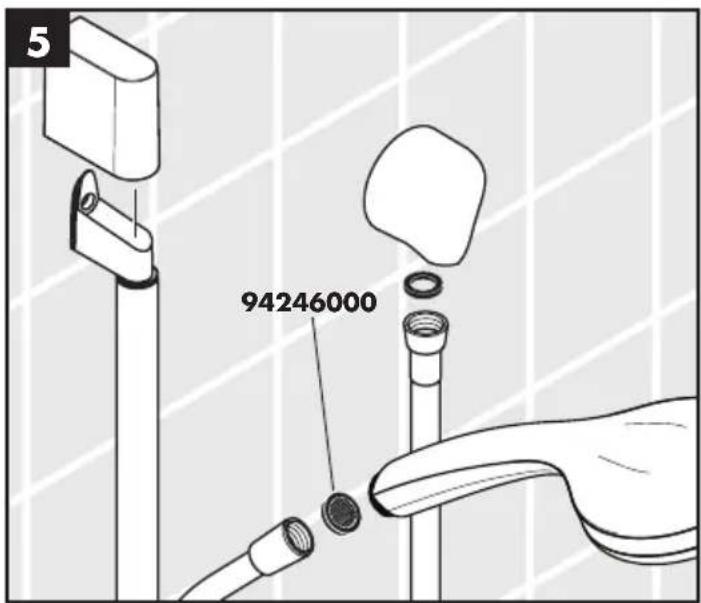

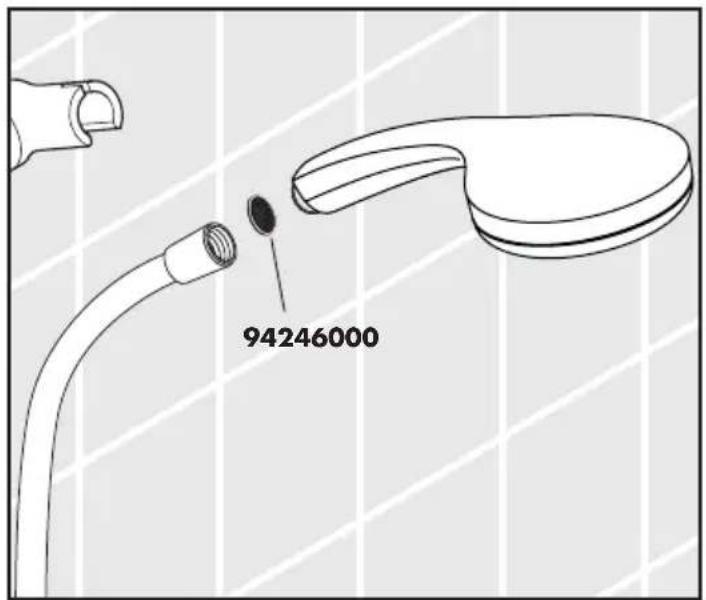

text_image 5 94246000

GROHE Croma Select S - Durchflussdiagramm - 15

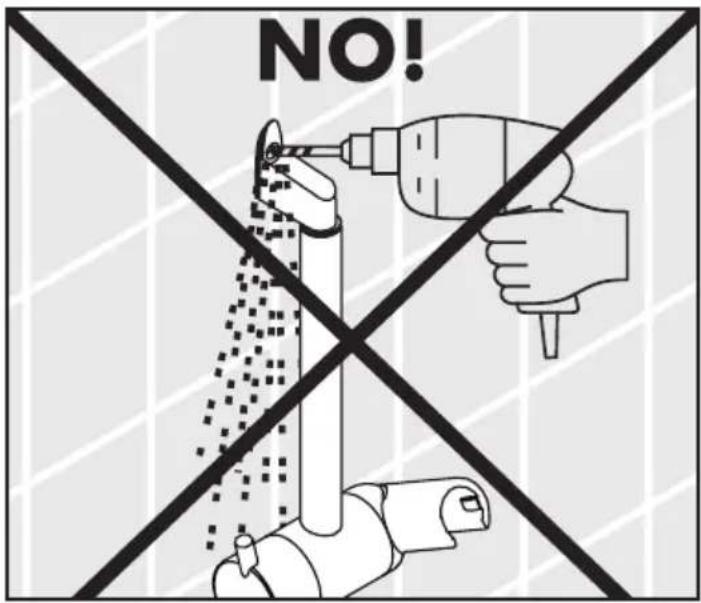

text_image NO!

GROHE Croma Select S - Durchflussdiagramm - 16

natural_image Diagram of a vertical mechanical device with directional arrows indicating movement or assembly (no text or symbols present)

GROHE Croma Select S - Durchflussdiagramm - 17

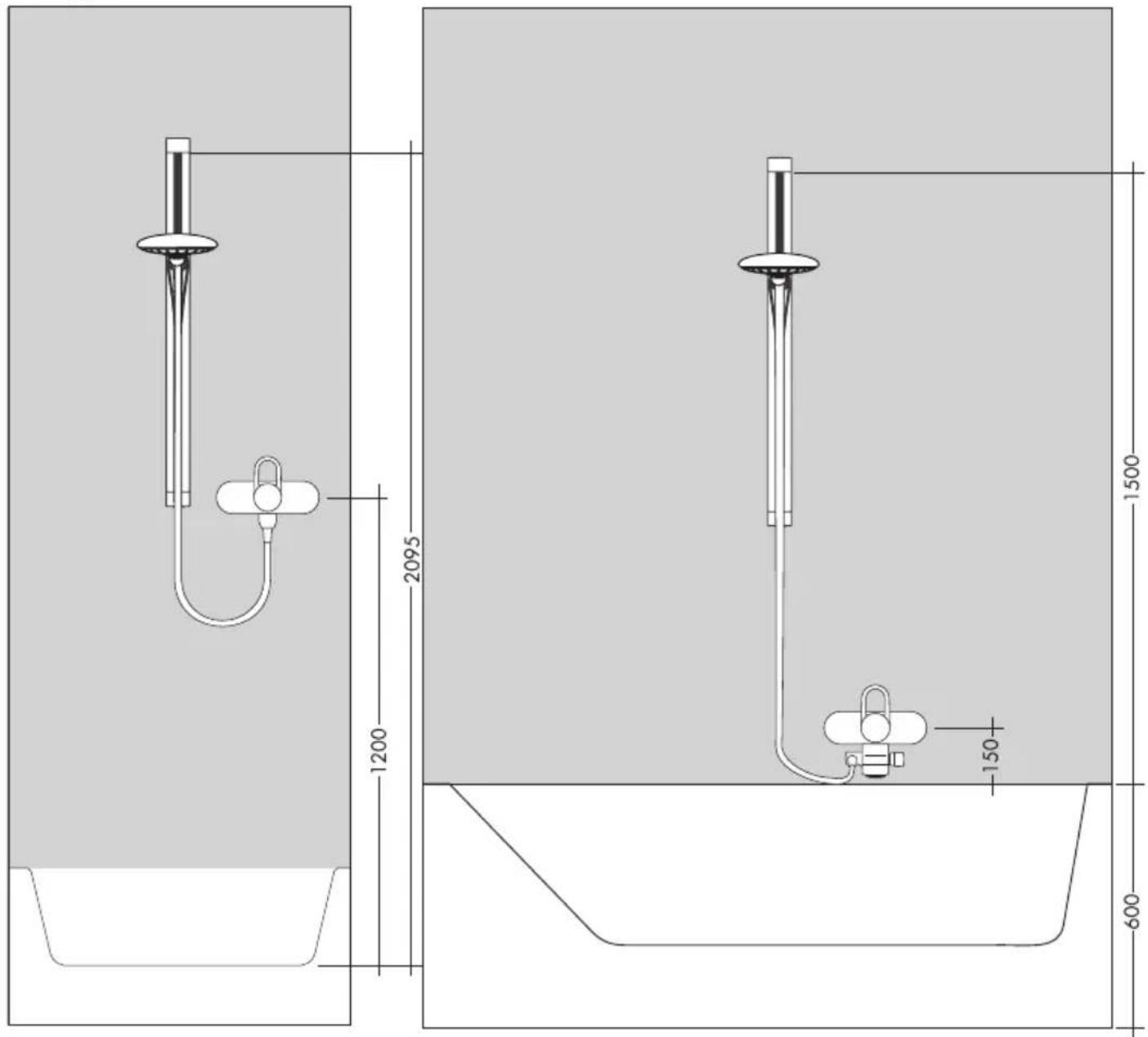

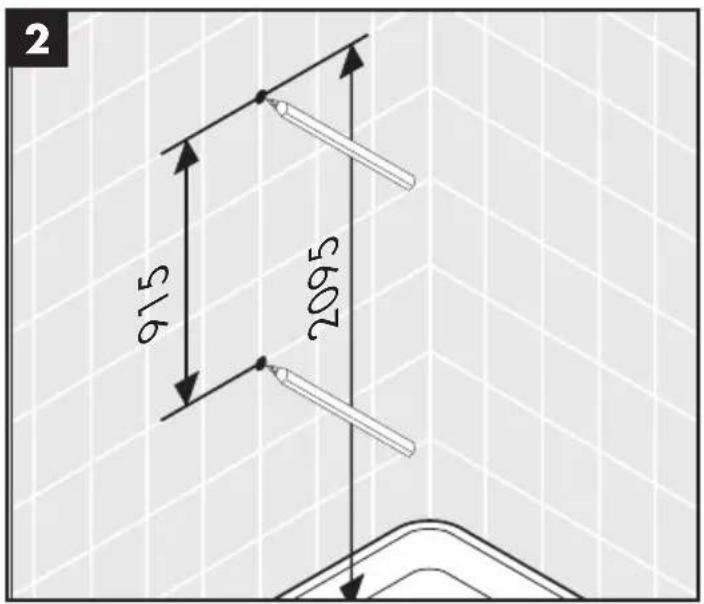

text_image 2 915 2095

GROHE Croma Select S - Durchflussdiagramm - 18

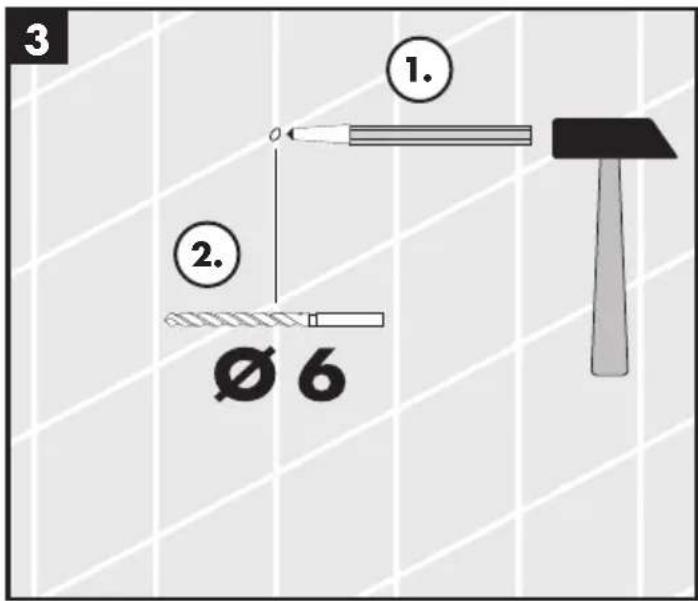

text_image 3 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 19

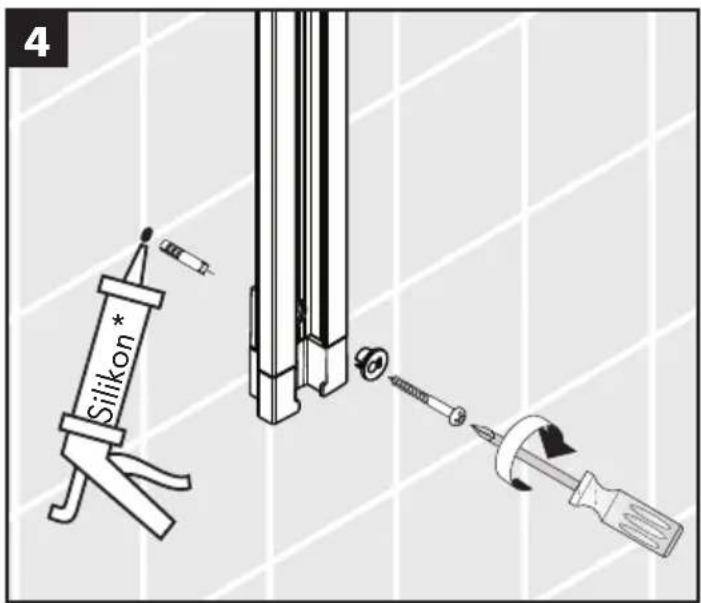

text_image 4 Silikon*

GROHE Croma Select S - Durchflussdiagramm - 20

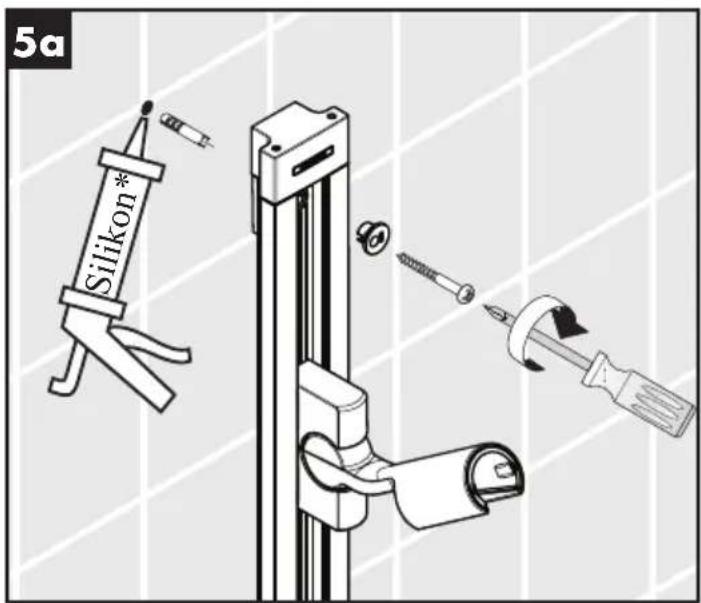

text_image 5a Silikon*

GROHE Croma Select S - Durchflussdiagramm - 21

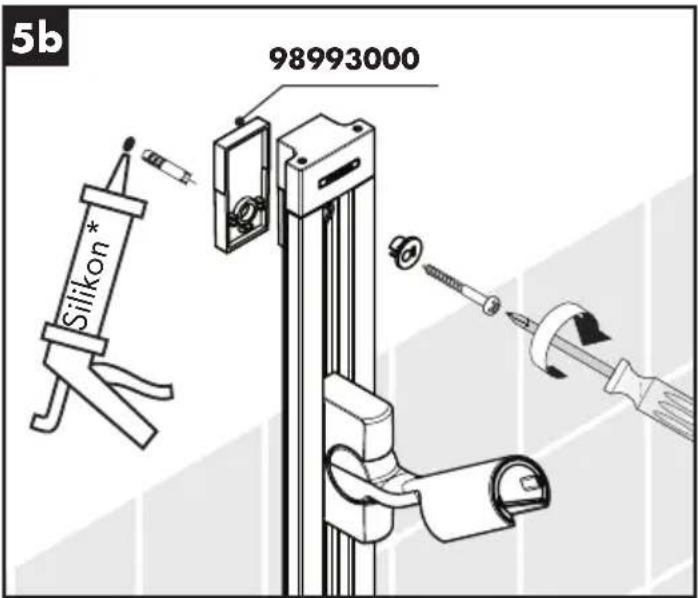

text_image 5b Silikon* 98993000

GROHE Croma Select S - Durchflussdiagramm - 22

natural_image Mechanical diagram showing a valve inserted into a circular component, with no visible text or symbols

GROHE Croma Select S - Durchflussdiagramm - 23

natural_image Diagram showing a mechanical component with a circular hole and an arrow indicating direction (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 24

natural_image Technical illustration of a mechanical device with a downward arrow indicating motion or force (no text or symbols present)

GROHE Croma Select S - Durchflussdiagramm - 25

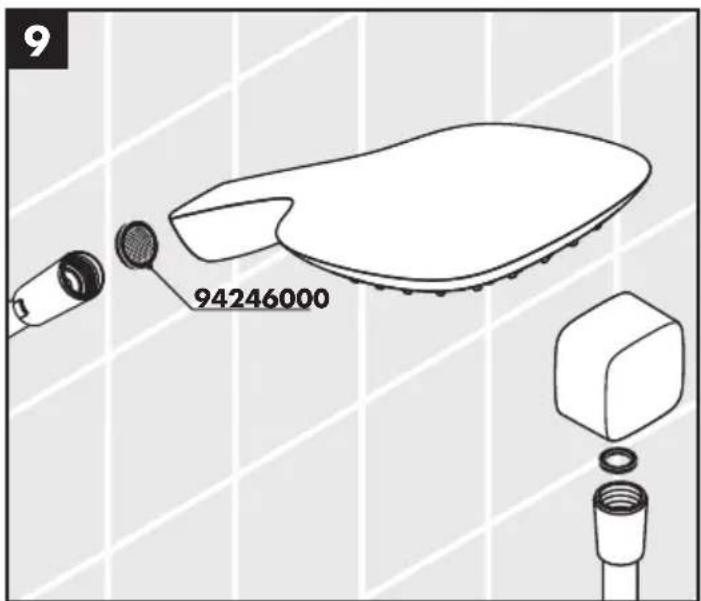

text_image 9 94246000

GROHE Croma Select S - Durchflussdiagramm - 26

text_image NO!

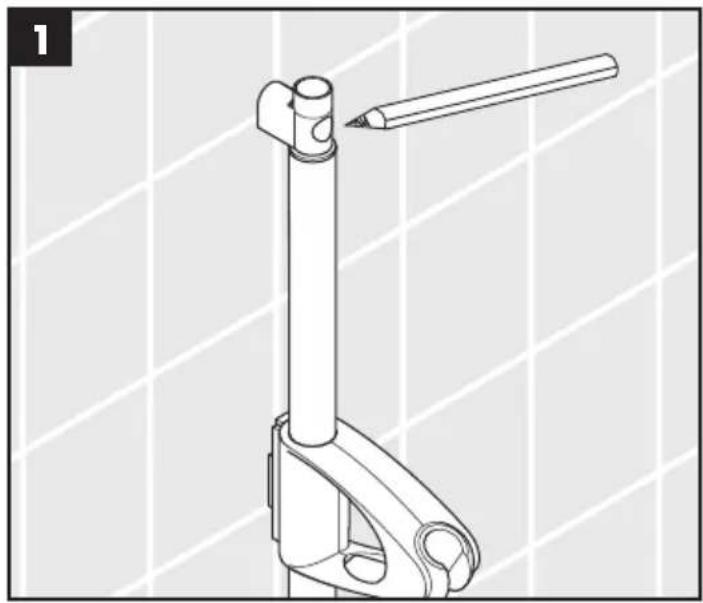

GROHE Croma Select S - Durchflussdiagramm - 27

natural_image Technical line drawing of a mechanical clamp or lever assembly with a pencil inserted (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 28

text_image 2 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 29

text_image 3a Silicone 3b Silicone 96186000

GROHE Croma Select S - Durchflussdiagramm - 30

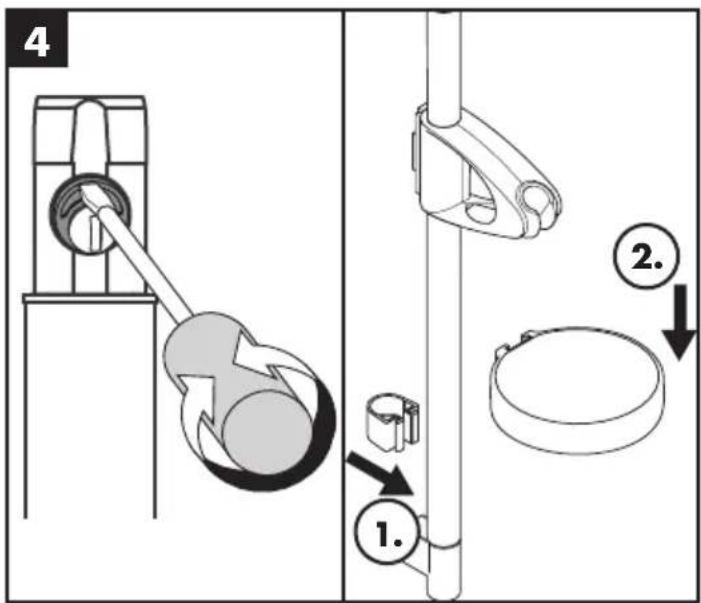

text_image 4 1. 2.

GROHE Croma Select S - Durchflussdiagramm - 31

text_image 5 94246000

GROHE Croma Select S - Durchflussdiagramm - 32

text_image NO!

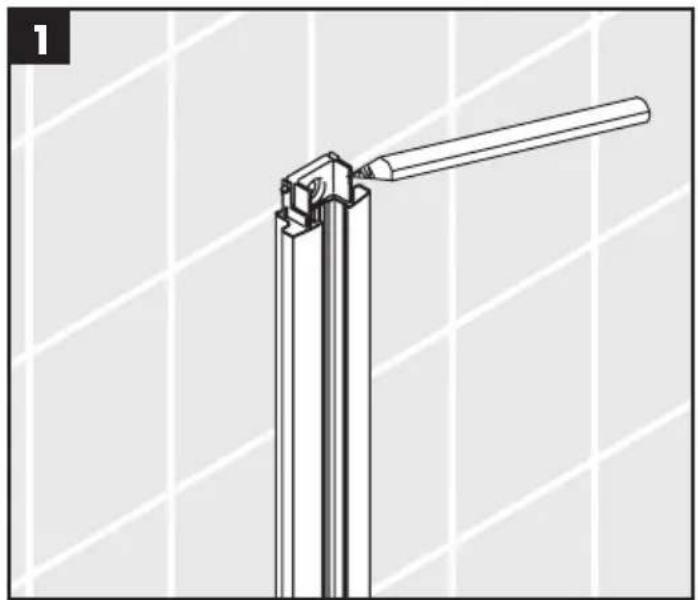

GROHE Croma Select S - Durchflussdiagramm - 33

natural_image Technical line drawing of a mechanical bracket or support structure (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 34

text_image 2 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 35

text_image 3 1. 2.

GROHE Croma Select S - Durchflussdiagramm - 36

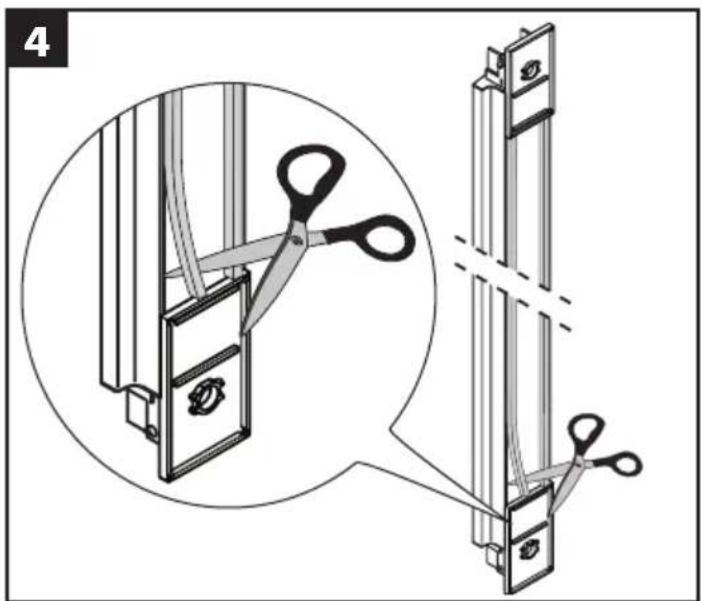

text_image 4

GROHE Croma Select S - Durchflussdiagramm - 37

text_image Silicone

GROHE Croma Select S - Durchflussdiagramm - 38

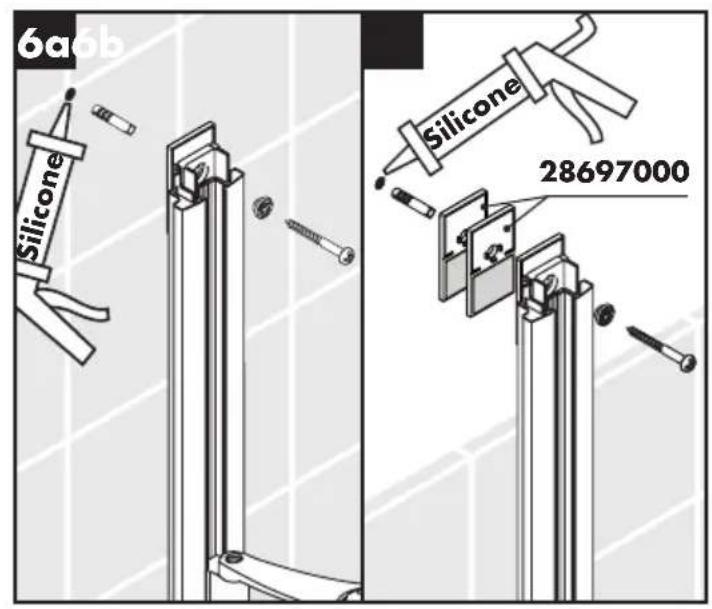

text_image 6a0b Silicone Silicone 28697000

GROHE Croma Select S - Durchflussdiagramm - 39

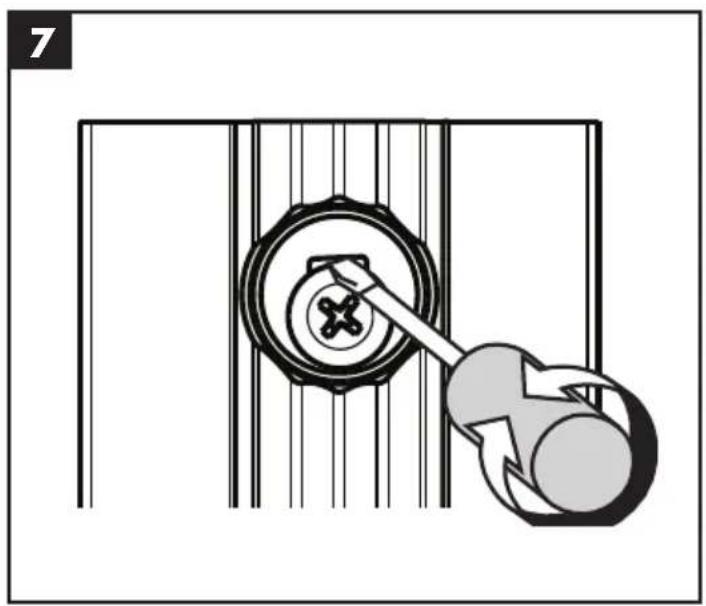

natural_image Mechanical diagram showing a gear shift mechanism with a key inserted into a circular component (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 40

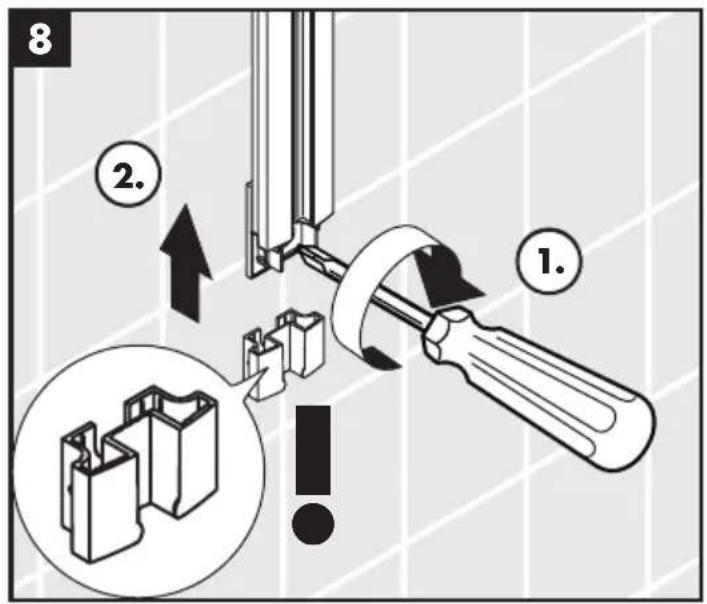

text_image 8 2. 1.

GROHE Croma Select S - Durchflussdiagramm - 41

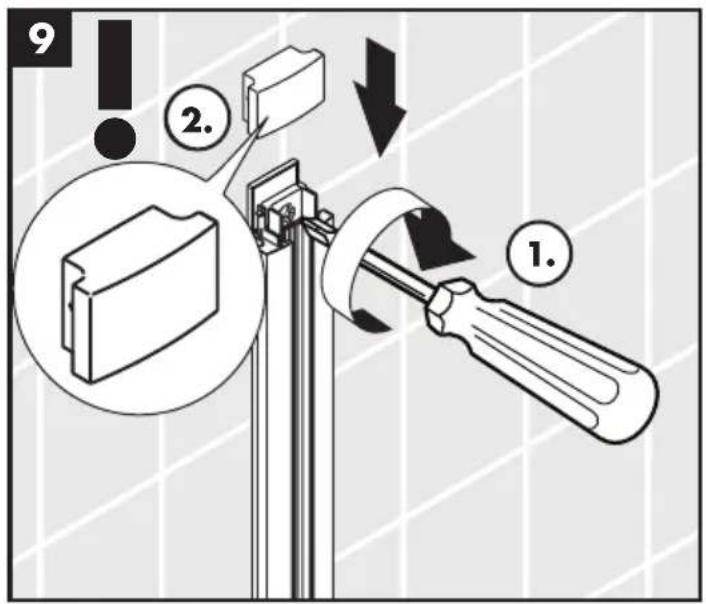

text_image 9 1. 2. 1.

GROHE Croma Select S - Durchflussdiagramm - 42

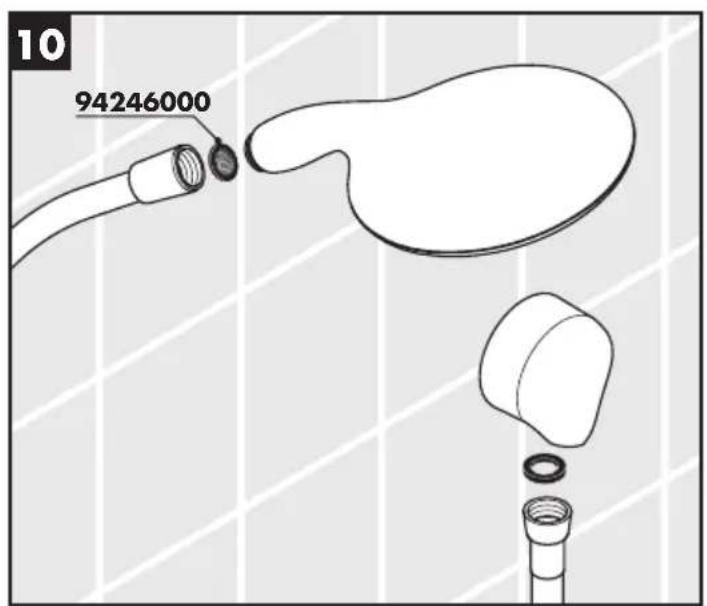

text_image 10 94246000

GROHE Croma Select S - Durchflussdiagramm - 43

text_image NO!

GROHE Croma Select S - Durchflussdiagramm - 44

natural_image Simple line drawing of a mechanical lever or clamp device mounted on a vertical pole against a grid background (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 45

text_image 3 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 46

text_image 4a Silicone 4b Silicone 97450000

GROHE Croma Select S - Durchflussdiagramm - 47

text_image 5 1. 2. 27326003 ①. ②.

GROHE Croma Select S - Durchflussdiagramm - 48

text_image 6 1. ↓ 94246000 3. 2.

GROHE Croma Select S - Durchflussdiagramm - 49

text_image NO!

GROHE Croma Select S - Durchflussdiagramm - 50

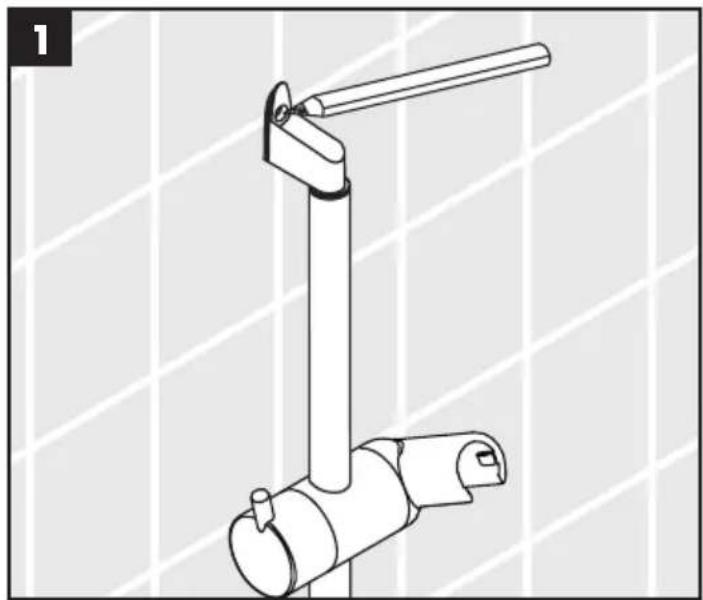

natural_image Technical line drawing of a mechanical device with a lever and cylindrical base (no text or symbols)

GROHE Croma Select S - Durchflussdiagramm - 51

text_image 2 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 52

text_image 3a Silicone 3b Silicone 97450000

GROHE Croma Select S - Durchflussdiagramm - 53

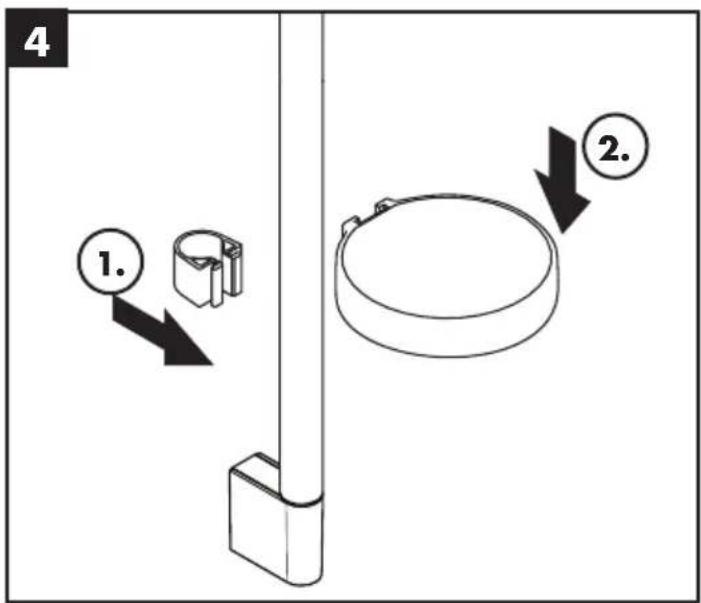

text_image 4 1. 2.

GROHE Croma Select S - Durchflussdiagramm - 54

text_image 5 94246000

GROHE Croma Select S - Durchflussdiagramm - 55

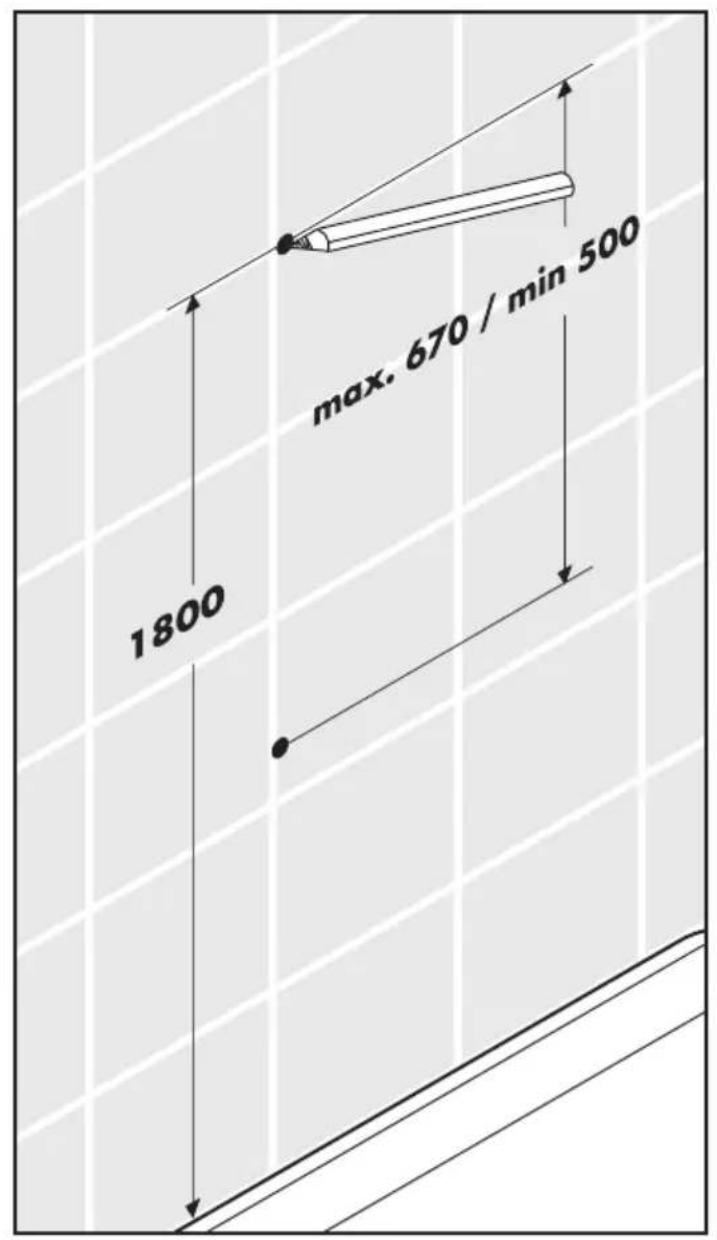

text_image max. 670 / min 500 1800

GROHE Croma Select S - Durchflussdiagramm - 56

text_image 1. 2. Ø 6

GROHE Croma Select S - Durchflussdiagramm - 57

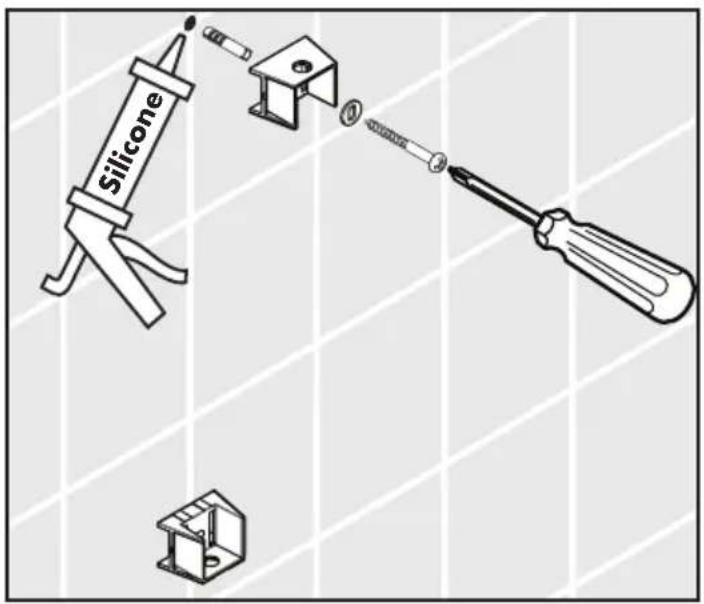

text_image Silicone

GROHE Croma Select S - Durchflussdiagramm - 58

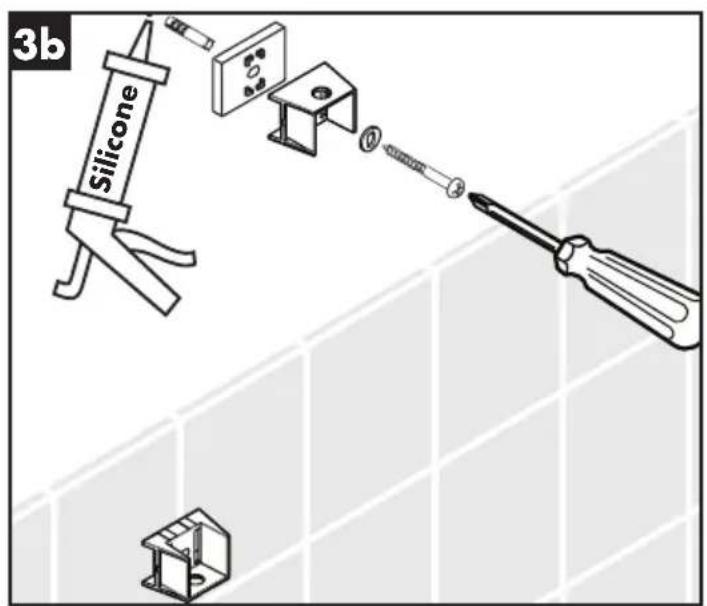

text_image 3b Silicone

GROHE Croma Select S - Durchflussdiagramm - 59

text_image 2. SW 5 mm 1.

GROHE Croma Select S - Durchflussdiagramm - 60

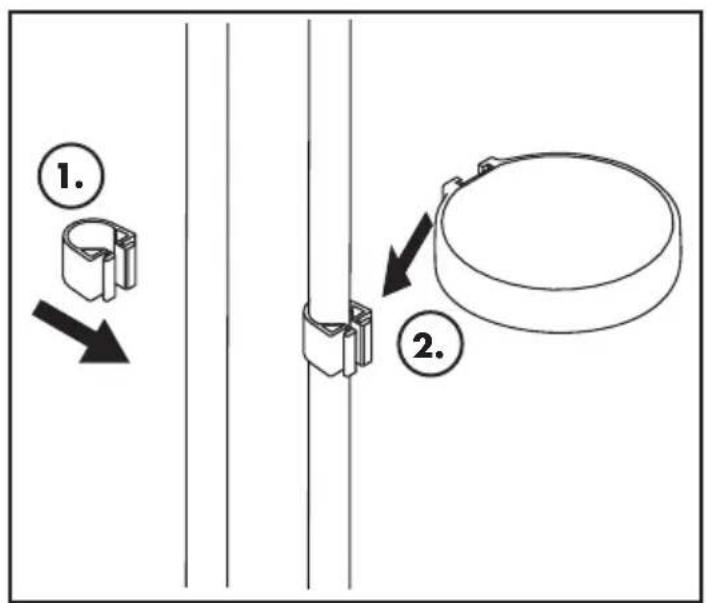

text_image Technical diagram showing two mechanical components with numbered annotations and directional arrows indicating motion or assembly.

GROHE Croma Select S - Durchflussdiagramm - 61

text_image 94246000

Raindance Select E 120 / Unica'S Puro Set
GROHE Croma Select S - Durchflussdiagramm - 62

text_image 26622003 / 26622403 7 325 m 21 22Ø 718 625 47 50 168 G½ 38 Ø61 G½ 266350

Raindance Select E 150 / Unica'S Puro Set
GROHE Croma Select S - Durchflussdiagramm - 63

text_image 26635003 / 26635403 7 3 4 4 max 22 Ø 718 625 47 50 168 Ø 61 G ½

Raindance Select E 150 Raindance Select E 120
GROHE Croma Select S - Durchflussdiagramm - 64

text_image 1/2 72° 120 180

GROHE Croma Select S - Durchflussdiagramm - 65

text_image 72° 150 185 G y

GROHE Croma Select S - Durchflussdiagramm - 66
Raindance Select E 150 Raindance Select E 120

GROHE Croma Select S - Durchflussdiagramm - 67

line | Point | Q = l/min | Q = l/sec | MPa | bar | |-------|-----------|-----------|-----|-----| | ① | 1 | - | - | 3.0 | | ② | - | - | - | - | | ③ | - | - | - | 2.5 |

GROHE Croma Select S - Durchflussdiagramm - 68

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | --- | | 6 | 0.1 | 0.10 | 1.0 | | 9 | 0.2 | 0.15 | 1.5 | | 12 | 0.3 | 0.25 | 2.5 | | 15 | 0.4 | 0.35 | 3.5 | | 18 | 0.5 | 0.45 | 4.5 | | 21 | 0.6 | 0.50 | 5.0 |

Raindance Select S 120 / Unica'S Puro Set
GROHE Croma Select S - Durchflussdiagramm - 69

text_image 26632003 / 26632403 7 310m 22Ø 718 625 21 47 50 153 G½ 38 Ø61 G½ 266340

Raindance Select S 150 / Unica'S Puro Set
GROHE Croma Select S - Durchflussdiagramm - 70

text_image 26634003 / 26634403 7 344mm 22Ø 718 625 21 Ø61 47 50 153 G½

GROHE Croma Select S - Durchflussdiagramm - 71

text_image G 1/2 160 125 72°

Raindance Select E 150Raindance Select S 120
GROHE Croma Select S - Durchflussdiagramm - 72

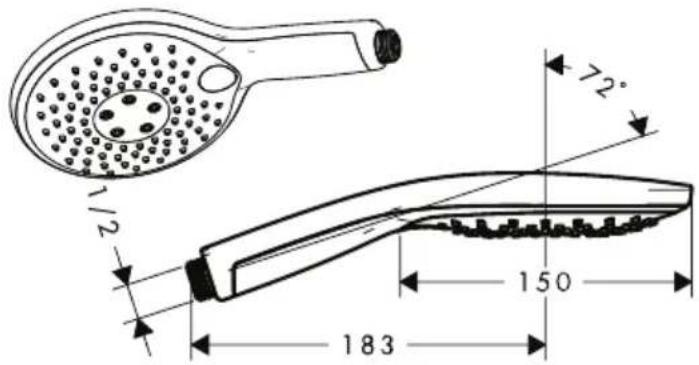

text_image 1/2 72° 150 183

GROHE Croma Select S - Durchflussdiagramm - 73

Raindance Select S 150 Raindance Select S 120
GROHE Croma Select S - Durchflussdiagramm - 74

line | Point | Q (l/min) | Q (sec) | MPa | bar | |-------|-----------|---------|-----|-----| | 1 | 0 | 0 | 0.30| 3.0 | | 2 | 6 | 0 | 0.45| 4.5 | | 3 | 12 | 0 | 0.50| 5.0 |

GROHE Croma Select S - Durchflussdiagramm - 75

line | Point | Q (l/min) | Q (sec) | MPa | bar | |-------|-----------|---------|------|------| | ① | 0 | 0 | 0.10 | 1.0 | | ② | 6 | 0.1 | 0.20 | 2.0 | | ③ | 9 | 0.2 | 0.25 | 3.0 |

Croma 100 Vario / Unica'C Set

27772003

Croma 100 Multi / Unica'C Set

27775003

GROHE Croma Select S - Durchflussdiagramm - 76

text_image 7 max.340 Ø 22 668 625 22 22 G½

GROHE Croma Select S - Durchflussdiagramm - 77

text_image G 1/2 40

GROHE Croma Select S - Durchflussdiagramm - 78

text_image 60 G ½

Croma 100 Vario 28535003 Croma 100 Multi 28536003
GROHE Croma Select S - Durchflussdiagramm - 79

text_image G 1/2 187 Ø 5° Ø 100

GROHE Croma Select S - Durchflussdiagramm - 80

text_image G 1/2 187 Ø 100 65°

GROHE Croma Select S - Durchflussdiagramm - 81
Croma 100 Vario

28535003

GROHE Croma Select S - Durchflussdiagramm - 82

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | ---- | | 3 | 0.1 | 0.25 | 2.5 | | 6 | 0.1 | 0.10 | 1.0 | | 9 | 0.2 | 0.20 | 2.0 | | 12 | 0.3 | 0.30 | 3.0 | | 15 | 0.3 | 0.25 | 2.5 | | 18 | 0.3 | 0.20 | 2.0 | | 21 | 0.4 | 0.15 | 1.5 | | 24 | 0.4 | 0.10 | 1.0 | | 27 | 0.5 | 0.05 | 0.5 | | 30 | - | - | - |

Croma 100 Multi

28536003

GROHE Croma Select S - Durchflussdiagramm - 83

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | ---- | | 0 | 0 | 0.00 | 0.0 | | 3 | 0 | 0.05 | 0.5 | | 6 | 0.1 | 0.10 | 1.0 | | 9 | 0.2 | 0.20 | 1.5 | | 12 | 0.3 | 0.30 | 2.0 | | 15 | 0.4 | 0.40 | 2.5 | | 18 | 0.5 | 0.50 | 3.0 | | 21 | 0.6 | 0.60 | 3.5 | | 24 | 0.7 | 0.70 | 4.0 | | 27 | 0.8 | 0.80 | 4.5 | | 30 | 0.9 | 0.90 | 5.0 |

Marin ^2 Multi/Unica Set
27326003
GROHE Croma Select S - Durchflussdiagramm - 84

text_image Set 285 245 7 44 669 625 Ø 22 127 22

GROHE Croma Select S - Durchflussdiagramm - 85

GROHE Croma Select S - Durchflussdiagramm - 86

text_image Ø 61 G ½

Marin² Multi 28379003
GROHE Croma Select S - Durchflussdiagramm - 87

text_image G V2 184 Ø 85°

GROHE Croma Select S - Durchflussdiagramm - 88
Marin² Multi

28379003
GROHE Croma Select S - Durchflussdiagramm - 89

GROHE Croma Select S - Durchflussdiagramm - 90

GROHE Croma Select S - Durchflussdiagramm - 91

GROHE Croma Select S - Durchflussdiagramm - 92

line | Time (s) | Bar (bar) | MPa (MPa) | |----------|-----------|-----------| | 0 | 0.0 | 0.0 | | 3 | 1.0 | 0.15 | | 6 | 2.0 | 0.20 | | 9 | 3.0 | 0.30 | | 12 | 4.5 | 0.45 | | 15 | 5.0 | 0.50 | | 18 | 5.0 | 0.50 | | 21 | 5.0 | 0.50 | | 24 | 5.0 | 0.50 | | 27 | 5.0 | 0.50 | | 30 | 5.0 | 0.50 |

PuraVida Set
GROHE Croma Select S - Durchflussdiagramm - 93

text_image 27853403 max. 374 115-142 995 915 23 100° 100°

GROHE Croma Select S - Durchflussdiagramm - 94

text_image 41 64 G ½ 64 G ½

PuraVida 150 28557403
GROHE Croma Select S - Durchflussdiagramm - 95

text_image 12 150 185 G/√2

GROHE Croma Select S - Durchflussdiagramm - 96

PuraVida 150
28557403
GROHE Croma Select S - Durchflussdiagramm - 97

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | --- | | 0 | 0 | 0.00 | 0.0 | | 3 | 6 | 0.10 | 1.0 | | 6 | 9 | 0.15 | 1.5 | | 9 | 12 | 0.25 | 2.5 | | 12 | 15 | 0.30 | 3.0 | | 15 | 18 | 0.30 | 3.0 | | 18 | 21 | 0.30 | 3.0 | | 21 | 24 | 0.30 | 3.0 | | 24 | 27 | 0.30 | 3.0 | | 27 | 30 | 0.30 | 3.0 |

Raindance Unica Set
27874003
GROHE Croma Select S - Durchflussdiagramm - 98

text_image 404 968 915 90° G ½ 38 60 G ½ 80° 80° C

Raindance E 150 AIR 3jet 28551003

GROHE Croma Select S - Durchflussdiagramm - 99

text_image 60° Ø 150 160 ½

GROHE Croma Select S - Durchflussdiagramm - 100
Raindance E 150 AIR 3jet

28551003
GROHE Croma Select S - Durchflussdiagramm - 101

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | --- | | 0 | 0 | 0.00 | 0.0 | | 3 | 0 | 0.15 | 1.5 | | 6 | 0 | 0.20 | 2.0 | | 9 | 0 | 0.30 | 3.0 | | 12 | 0 | 0.45 | 4.5 | | 15 | 0 | 0.50 | 5.0 | | 18 | 0 | 0.50 | 5.0 | | 21 | 0 | 0.50 | 5.0 | | 24 | 0 | 0.50 | 5.0 | | 27 | 0 | 0.50 | 5.0 | | 30 | 0 | 0.50 | 5.0 |

Raindance S 100 AIR 3jet / Unica'S Puro
27882003
GROHE Croma Select S - Durchflussdiagramm - 102

text_image max. 285 7 Ø 22 19 625 718 47 G ½ 40

Raindance S 100 AIR 3jet 28504003

Raindance S 120 AIR 3jet / Unica'S Puro Set
27886003
GROHE Croma Select S - Durchflussdiagramm - 103

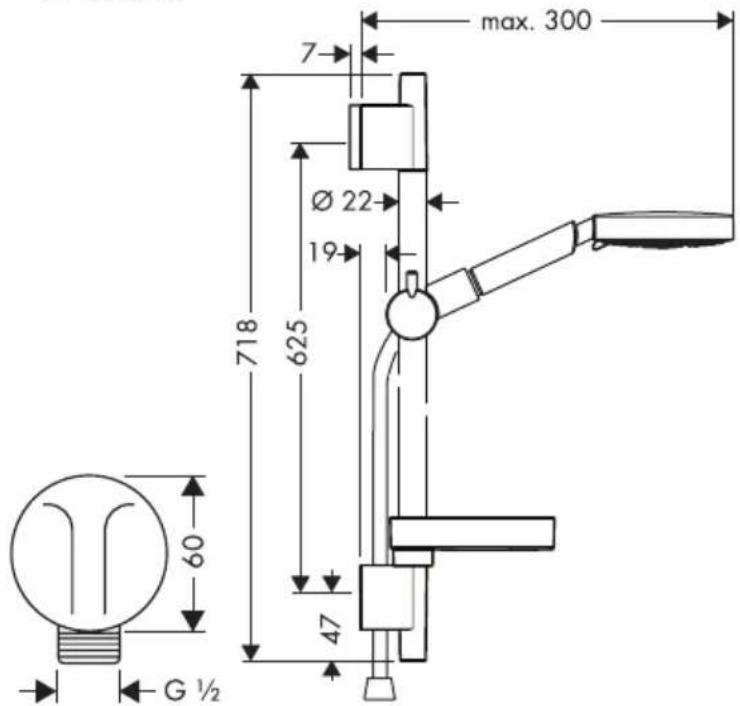

text_image max. 300 7 Ø 22 19 718 625 60 47 G ½

Raindance S 120 AIR 3jet 28514003

GROHE Croma Select S - Durchflussdiagramm - 104

text_image G 1/2 60° Ø 100 155

GROHE Croma Select S - Durchflussdiagramm - 105

text_image G 1/2 65° Ø 115 162

Raindance S 100 AIR 3jet
28504003
GROHE Croma Select S - Durchflussdiagramm - 106

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | ---- | | 0 | 0 | 0.00 | 0.0 | | 3 | 0 | 0.05 | 0.5 | | 6 | 0.1 | 0.20 | 1.5 | | 9 | 0.2 | 0.50 | 2.5 | | 12 | 0.2 | - | 3.0 | | 15 | 0.2 | - | 3.0 | | 18 | 0.3 | - | 3.0 | | 21 | 0.4 | - | 3.0 | | 24 | 0.4 | - | 3.0 | | 27 | 0.5 | - | 3.0 | | 30 | - | - | 3.0 |

Raindance S 120 AIR 3jet
28514003
GROHE Croma Select S - Durchflussdiagramm - 107

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | --- | | 0 | 0 | 0.00 | 0.0 | | 3 | 0 | 0.15 | 1.5 | | 6 | 0 | 0.20 | 2.0 | | 9 | 0 | 0.25 | 2.5 | | 12 | 0 | 0.30 | 3.0 | | 15 | 0 | 0.35 | 3.5 | | 18 | 0 | 0.40 | 4.0 | | 21 | 0 | 0.45 | 4.5 | | 24 | 0 | 0.50 | 5.0 | | 27 | 0 | 0.50 | 5.0 | | 30 | 0 | 0.50 | 5.0 |

Raindance E 120 Set

27887003

GROHE Croma Select S - Raindance E 120 Set - 1

text_image 7 max. 345 625 140 G ½ 40 60 G ½

Raindance E 120 3jet 28507003
GROHE Croma Select S - Raindance E 120 Set - 2

text_image G 1/2 60° Ø 130 155

Raindance E 120 3jet

28507003

GROHE Croma Select S - Raindance E 120 3jet - 1

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | ---- | | 0 | 0 | 0.00 | 0.0 | | 3 | 0 | 0.05 | 0.5 | | 6 | 0.1 | 0.15 | 1.5 | | 9 | 0.2 | 0.25 | 2.5 | | 12 | 0.2 | 0.30 | 3.0 | | 15 | 0.3 | 0.45 | 4.5 | | 18 | 0.4 | 0.50 | 5.0 | | 21 | 0.4 | 0.50 | 5.0 | | 24 | 0.5 | 0.50 | 5.0 | | 27 | 0.5 | 0.50 | 5.0 | | 30 | 0.5 | 0.50 | 5.0 |

Verso Multi Set

27182003

GROHE Croma Select S - Verso Multi Set - 1

text_image 7 25 720 max. 670 140 23 45 320

GROHE Croma Select S - Verso Multi Set - 2

GROHE Croma Select S - Verso Multi Set - 3

text_image Ø 61 G ½

Verso Multi

28778003

GROHE Croma Select S - Verso Multi Set - 4

text_image G V2 183 Ø 100 65°

GROHE Croma Select S - Verso Multi Set - 5

Verso Multi

28778003

GROHE Croma Select S - Verso Multi - 1

GROHE Croma Select S - Verso Multi - 2

GROHE Croma Select S - Verso Multi - 3

GROHE Croma Select S - Verso Multi - 4

line | Time (sec) | MPa | Bar | | ---------- | ---- | --- | | 6 | 0.10 | 1.0 | | 9 | 0.35 | 3.5 | | 12 | 0.45 | 4.5 |

Croma Select S / Unica Set
26561403
GROHE Croma Select S - Verso Multi - 5

text_image 304 201 7 44 669 625 22 22Ø

GROHE Croma Select S - Verso Multi - 6

Croma Select E / Unica Set
26581403
GROHE Croma Select S - Verso Multi - 7

text_image Ø 61 G ½

GROHE Croma Select S - Verso Multi - 8

text_image 304 201 7 4 669 625 22 22Ø

Croma Select S Multi
26801400
GROHE Croma Select S - Verso Multi - 9

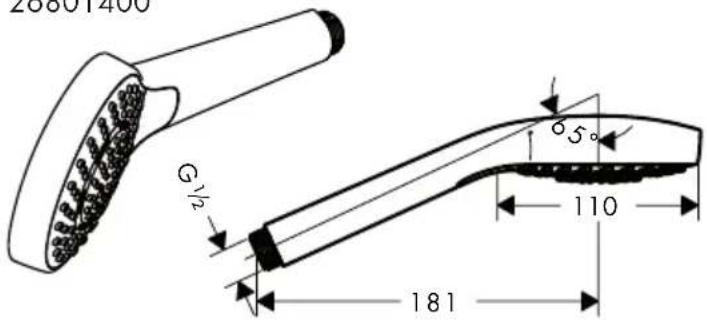

text_image 20801400 G1/2 5° 110 181

Croma Select E Multi
26811400
GROHE Croma Select S - Verso Multi - 10

text_image 20811400 G1/2 σ5 110 181

GROHE Croma Select S - Verso Multi - 11
Croma Select S Multi

26801400
GROHE Croma Select S - Verso Multi - 12

line | Point | Q = l/min | Q = l/sec | MPa | bar | |-------|-----------|-----------|------|-----| | ① | 6 | 0 | 0.45 | 4.5 | | ② | 6 | 0 | 0.40 | 4.0 | | ③ | 9 | 0 | 0.35 | 3.5 | | Bar | 9 | 12 | 0.30 | 3.0 |

Croma Select E Multi
26811400
GROHE Croma Select S - Verso Multi - 13

line | Q = l/min | Q = l/sec | MPa | bar | | --------- | --------- | ---- | ---- | | 6 | 0 | 0.10 | 1.0 | | 9 | 1 | 0.45 | 4.5 | | 9 | 2 | 0.40 | 4.0 | | 9 | 3 | 0.35 | 3.5 | | 9 | 4 | 0.30 | 3.0 |

Crometta 85 Multi / Unica 'C Set 27767003 Crometta 85 Green / Unica 'C Set 27652003

GROHE Croma Select S - Verso Multi - 14

text_image max. 285 7 44 669 625 22 22Ø

GROHE Croma Select S - Verso Multi - 15

text_image G 1/2 40 60 G 1/2

GROHE Croma Select S - Verso Multi - 16

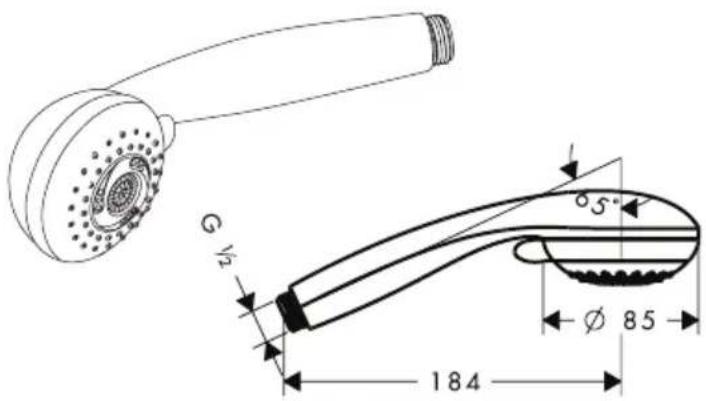

Crometta 85 Multi 28563003
GROHE Croma Select S - Verso Multi - 17

text_image G 1/2 5° Ø 85 184

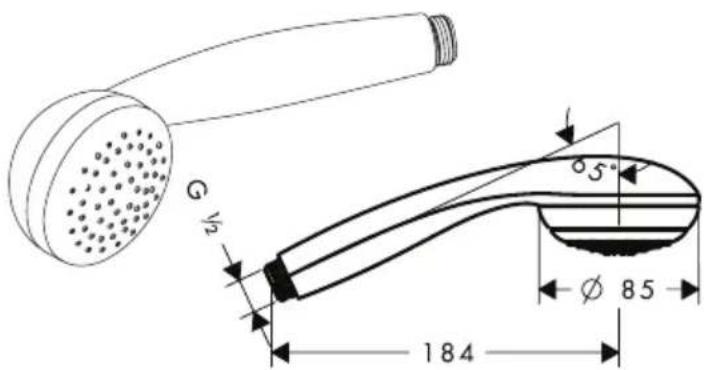

Crometta 85 Green 28561003

GROHE Croma Select S - Verso Multi - 18

text_image G Vh 184 Ø 85° 5°

GROHE Croma Select S - Verso Multi - 19

Crometta 100 / Unica Set

26653403 / 26654403 / 26655403

GROHE Croma Select S - Crometta 100 / Unica Set - 1

text_image 291 208 7 44 669 625 Ø 22 22

GROHE Croma Select S - Crometta 100 / Unica Set - 2

text_image G 1/2 38 Ø61 G 1/2

GROHE Croma Select S - Crometta 100 / Unica Set - 3

Crometta 100 Multi
26826400
GROHE Croma Select S - Crometta 100 / Unica Set - 4

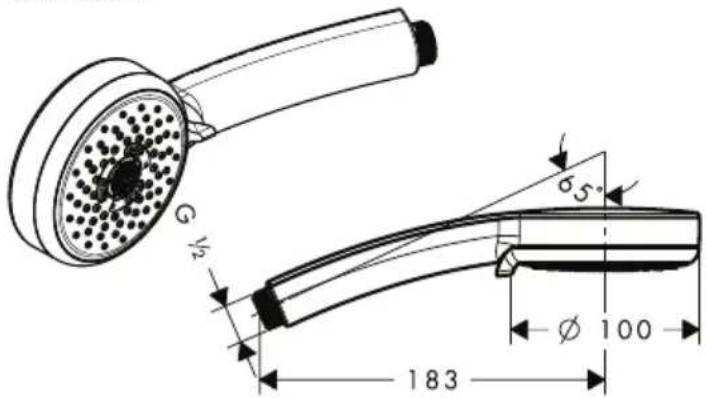

text_image G1/2 183 Ø 100 65°

Crometta 100 Vario

26827400
GROHE Croma Select S - Crometta 100 / Unica Set - 5

text_image G1/2 65° Ø 100 183

GROHE Croma Select S - Crometta 100 / Unica Set - 6

line | Point | Q = l/min | Q = l/sec | MPa | bar | |-------|-----------|-----------|------|-----| | ① | 9 | 0 | 0.50 | 4.5 | | ② | 3 | 3 | 0.15 | 1.5 | | ③ | 9 | 0 | 0.30 | 3.0 |

GROHE Croma Select S - Crometta 100 / Unica Set - 7

line | Point | Q = l/min | Q = l/sec | MPa | bar | |-------|-----------|-----------|------|-----| | ① | 3 | 0 | 0.10 | 1.0 | | ② | 6 | 0 | 0.15 | 1.5 | | ③ | 6 | 0 | 0.20 | 2.0 | | ④ | 9 | 0 | 0.25 | 2.5 | | Peak | 9 | 0 | 0.50 | 5.0 |

Crometta 100 1jet
26828400
GROHE Croma Select S - Crometta 100 / Unica Set - 8

text_image G1/2 65° Ø 100 183

GROHE Croma Select S - Crometta 100 / Unica Set - 9

line | Time (min) | Bar (bar) | | ---------- | --------- | | 0 | 0.0 | | 3 | 0.5 | | 6 | 1.0 | | 9 | 2.5 | | 12 | 3.0 | | 15 | 3.0 | | 18 | 3.0 | | 21 | 3.0 | | 24 | 3.0 | | 27 | 3.0 | | 30 | 3.0 |

GROHE Croma Select S - Crometta 100 / Unica Set - 10

GROHE Croma Select S - Crometta 100 / Unica Set - 11

text_image 2095 1200 1500 150 600

GROHE Croma Select S - Crometta 100 / Unica Set - 12

natural_image Four sequential illustrations of a person performing a showerhead exercise, showing different postures (no text or symbols present)

GROHE Croma Select S - Crometta 100 / Unica Set - 13

natural_image Line drawings of a person performing a standing exercise with showerhead and head positions (no text or symbols)

GROHE Croma Select S - Crometta 100 / Unica Set - 14

natural_image Technical line drawing of a mechanical joint or connector with vertical alignment and bidirectional arrow indicator (no text or symbols)

GROHE Croma Select S - Crometta 100 / Unica Set - 15

natural_image Diagram of a pipe fitting with directional arrows indicating flow or movement (no text or symbols)

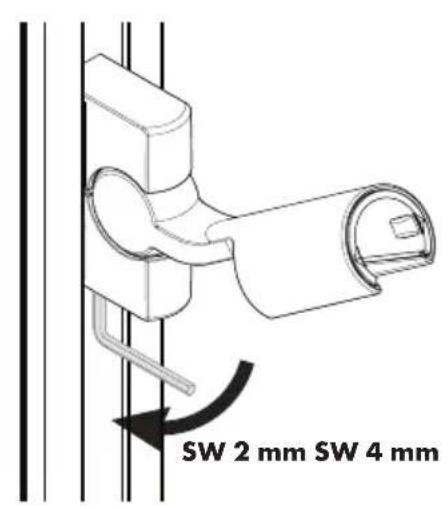

GROHE Croma Select S - Crometta 100 / Unica Set - 16

text_image SW 2 mm SW 4 mm

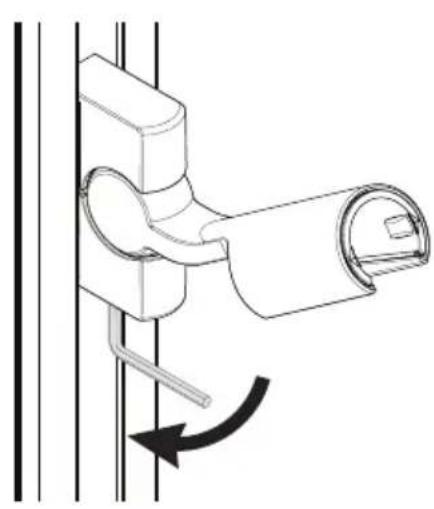

GROHE Croma Select S - Crometta 100 / Unica Set - 17

natural_image Technical line drawing of a mechanical assembly with a curved pipe and lever mechanism (no text or symbols)

easier / leichter

easier / leichter
GROHE Croma Select S - Crometta 100 / Unica Set - 18

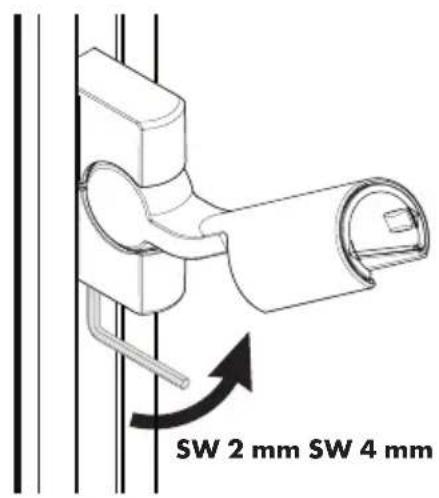

text_image SW 2 mm SW 4 mm

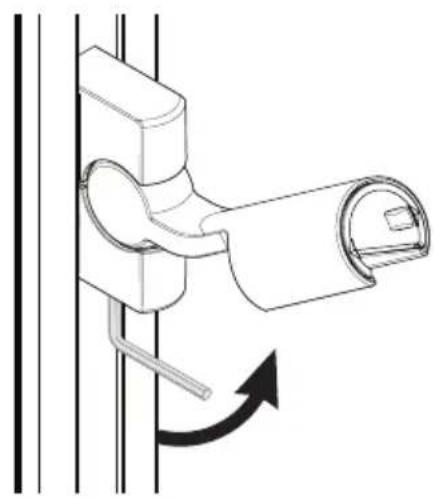

GROHE Croma Select S - Crometta 100 / Unica Set - 19

natural_image Technical diagram of a mechanical clamp or bracket assembly with directional arrow (no text or symbols)

harder / schwere
harder / schwere

GROHE Croma Select S - Crometta 100 / Unica Set - 20

text_image 1 1. 2.

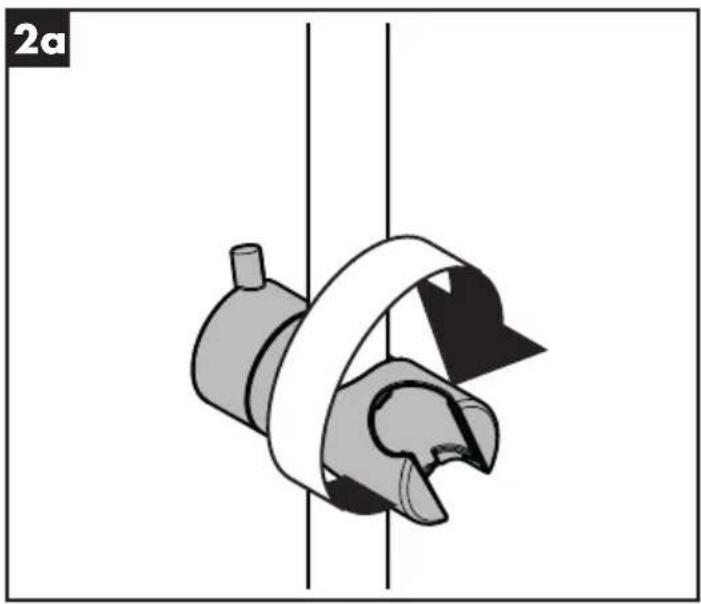

GROHE Croma Select S - Crometta 100 / Unica Set - 21

natural_image Diagram of a mechanical clamp or clamping device with no visible text or symbols

GROHE Croma Select S - Crometta 100 / Unica Set - 22

natural_image Diagram of a mechanical component with a curved head and flange, shown against a plain background (no text or symbols)

GROHE Croma Select S - Crometta 100 / Unica Set - 23

text_image 27874003

GROHE Croma Select S - Crometta 100 / Unica Set - 24

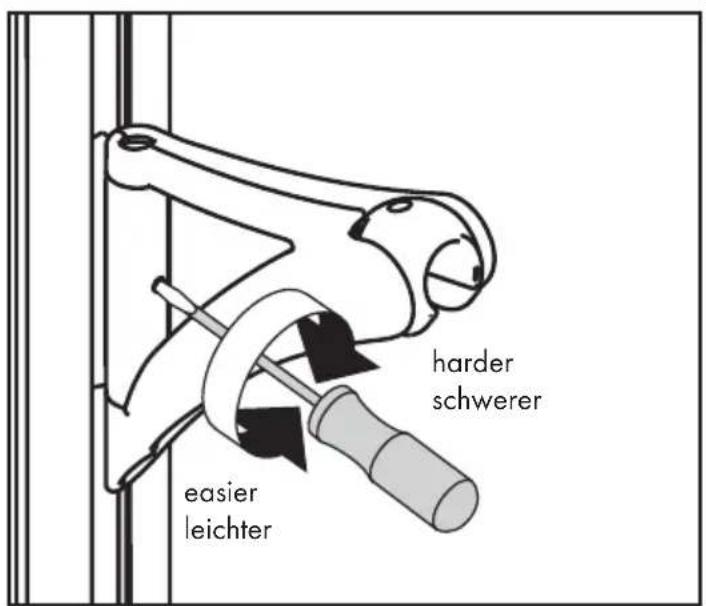

text_image harder schwerer easier leichter

GROHE Croma Select S - Crometta 100 / Unica Set - 25

text_image 1 2. 3.

GROHE Croma Select S - Crometta 100 / Unica Set - 26

natural_image Diagram of a mechanical device with a vertical shaft and internal components, showing rotational motion arrows (no text or symbols)

GROHE Croma Select S - Crometta 100 / Unica Set - 27

natural_image Diagram of a showerhead with directional arrows indicating flow or movement (no text or symbols)

GROHE Croma Select S - Crometta 100 / Unica Set - 28

natural_image Line drawing of a showerhead with circular pattern and black dots, no text or symbols present

GROHE Croma Select S - Crometta 100 / Unica Set - 29

text_image 1 citrus max. 10 min 20 mm

GROHE Croma Select S - Crometta 100 / Unica Set - 30

text_image 2 > 1 min.

GROHE Croma Select S - Crometta 100 / Unica Set - 31

natural_image Illustration of a showerhead with a faucet spraying water, no text or symbols present

GROHE Croma Select S - Crometta 100 / Unica Set - 32

natural_image Diagram showing three types of threaded fasteners: a threaded bolt, a meshed inner component, and a tapered tube (no text or symbols)

GROHE Croma Select S - Crometta 100 / Unica Set - 33

natural_image Line drawing of a faucet with a drain and a filter, no text or symbols present

Raindance Select E 120 / Unica'S Puro Set

26622003 / 26622403

Raindance Select S 150 / Unica'S Puro Set

26634003 / 26634403

Crometta 85 Green/Unica'C Set

27652003

Crometta 85 Multi/Unica'C Set

27767003

GROHE Croma Select S - Crometta 100 / Unica Set - 34

text_image 98894000 26521000 (26622003) 26521400 (26622403) 94246000

GROHE Croma Select S - Crometta 100 / Unica Set - 35

text_image 98416000 28561003 (27652003) 28563003 (27767003) 94246000

GROHE Croma Select S - Crometta 100 / Unica Set - 36

text_image 94246000 98894000 28588000 (26634003) 28588400 (26634403)

GROHE Croma Select S - Crometta 100 / Unica Set - 37

text_image 26519000 96189000 27453003 98557000 92451000 95333000

GROHE Croma Select S - Crometta 100 / Unica Set - 38

text_image 97450000 95217000 95218000 27459000 98557000 96189000 95333000 97454000 96179000 28678000 95160000 28266000 (1,60 m) 98058000

Raindance Select E 150 / Unica'S Puro Set

26635003 / 26635403

Raindance Select S 120 / Unica'S Puro Set

26632003 / 26632403

GROHE Croma Select S - Crometta 100 / Unica Set - 39

GROHE Croma Select S - Crometta 100 / Unica Set - 40

text_image 97450000 95217000 95218000 28678000 96189000 95160000 28271000 (1,60 m) 96179000 98058000

Croma 100 Vario/Unica'C Set

27772003

Croma 100 Multi/Unica'C Set

27775003

GROHE Croma Select S - Croma 100 Multi/Unica'C Set - 1

text_image 96179000 97450000 97454000 95333000 28535003 (27772003) 28536003 (27775003) 94246000 95659000 98753000 28276000 (1,60 m) 98058000 96275000 96189000 98738000 28678000

Marin ^2 Multi/Unica Set

27326003

GROHE Croma Select S - Marin ^2 Multi/Unica Set - 1

text_image 97450000 95217000 95218000 28379003 95659000 94246000 98058000 95160000 96179000 96189000 28265000 (1,75 m) 28684000

GROHE Croma Select S - Marin ^2 Multi/Unica Set - 2

text_image 27453003 98557000 95333000 92451000

PuraVida Set

27853403

Raindance Unica Set

27874003

GROHE Croma Select S - Raindance Unica Set - 1

text_image 98993000 95407000 94246000 28557403 98894000 98518000 96179000 98519000 27414003 98058000 95333000 28276000 96179000 98518000

GROHE Croma Select S - Raindance Unica Set - 2

text_image 97116000 97602000 98557000 28697000 95333000 97549000 98894000 28551003 94246000 97672000 (M5x10) 97117000 98058000 28276000 (1,60 m) 97604000 96179000

Raindance S 100 AIR 3jet/Unica'S Puro Set

27882003

Raindance S 120 AIR 3jet/Unica'S Puro Set

27886003

GROHE Croma Select S - Raindance S 120 AIR 3jet/Unica'S Puro Set - 1

text_image 28504003 (27882003) 28514003 (27886003) 98894000 94246000 97450000 96275000 98918000 97651000 27459000 98557000 97454000 95333000 96275000 96179000 28276000 (1,60 m) 97709000 98058000 28679000 98717000

Raindance E 120 Set

27887003

GROHE Croma Select S - Raindance E 120 Set - 1

text_image 94055000 96186000 97583000 96179000 97454000 95333000 27459000 98557000 97454000 95333000 28507003 98894000 94246000 97771000 (M5x12) 96190000 98058000 28276000 (1,60 m) 92110000 94055000 96192000 28664000

Verso Multi Set
27182003
GROHE Croma Select S - Raindance E 120 Set - 2

text_image 97986000 94246000 95659000 28778003 97983000 97984000 27453003 98557000 92451000 95333000 96189000 28664000 96179000 28275002

Croma Select S / Unica Set
26561403
Croma Select E / Unica Set
26581403
GROHE Croma Select S - Raindance E 120 Set - 3

text_image 26581403 97450000 95217000 26811400 (26581403) 95218000 26801400 (26561403) 95659000 94246000 98058000 92366000 96179000 28276000 (1,60 m) 27414003 (26581403) 27453003 (26561403) 95333000 98557000 92451000 92451000 95333000

Crometta 100 / Unica Set

26653403 / 26654403 / 26655403

GROHE Croma Select S - Crometta 100 / Unica Set - 1

text_image 97450000 95218000 95217000 26828400 (26655403) 95659000 94246000 98058000 92366000 96179000 28266000 (1,60 m) 27453003 98557000 95333000 92451000

hansgrohe

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440

E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : GROHE

Modèle : Croma Select S

Catégorie : Sanitaire
