AWM 202/3(0901) - Lave-linge WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Capacité de lavage	6 kg
Vitesse d'essorage	1000 tours/minute
Consommation d'énergie	Classe énergétique A
Dimensions approximatives	85 x 60 x 55 cm
Poids	70 kg
Alimentation électrique	230 V, 50 Hz
Fonctions principales	Programmes de lavage variés, essorage, rinçage
Entretien et nettoyage	Nettoyage du filtre, entretien du tambour
Pièces détachées et réparabilité	Disponibilité de pièces détachées, manuel de réparation
Sécurité	Système de verrouillage de porte, protection anti-débordement
Compatibilités	Compatible avec les détergents standards

FOIRE AUX QUESTIONS - AWM 202/3(0901) WHIRLPOOL

Comment démarrer ma machine à laver Whirlpool AWM 202/3?

Pour démarrer votre machine, branchez-la à une prise électrique, ouvrez la porte, chargez le linge, ajoutez le détergent, sélectionnez le programme souhaité et appuyez sur le bouton de démarrage.

Que faire si ma machine à laver ne s'allume pas?

Vérifiez si la machine est correctement branchée, si le fusible est en bon état et si la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Pourquoi ma machine à laver ne vidange-t-elle pas?

Cela peut être dû à un filtre obstrué ou à un tuyau de vidange plié. Vérifiez et nettoyez le filtre et assurez-vous que le tuyau n'est pas bloqué.

Comment ajuster la température de l'eau?

Vous pouvez ajuster la température lors de la sélection du programme de lavage. Les options de température sont généralement disponibles sur le panneau de commande.

Que faire si ma machine à laver fait du bruit pendant le lavage?

Un bruit excessif peut être causé par un déséquilibre de la charge de linge. Répartissez le linge uniformément dans le tambour. Si le bruit persiste, vérifiez si des objets étrangers sont coincés dans le tambour.

Comment nettoyer le filtre de ma machine à laver?

Pour nettoyer le filtre, localisez-le en bas de la machine, ouvrez le couvercle, retirez le filtre et rincez-le sous l'eau courante. Remettez-le en place une fois nettoyé.

Quel type de détergent utiliser avec ma machine à laver?

Utilisez un détergent adapté aux machines à laver, de préférence sous forme liquide ou en poudre, et respectez les recommandations du fabricant concernant la quantité.

Comment résoudre un code d'erreur affiché sur l'écran?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Chaque code a une signification spécifique qui peut vous aider à résoudre le problème.

Puis-je laver des vêtements délicats dans ma machine?

Oui, assurez-vous de sélectionner un programme de lavage délicat pour les tissus sensibles afin de protéger vos vêtements.

Comment prolonger la durée de vie de ma machine à laver?

Pour prolonger la durée de vie de votre machine, nettoyez régulièrement le filtre, ne surchargez pas le tambour et effectuez un entretien périodique selon les recommandations du fabricant.

Où puis-je trouver le manuel d'utilisation de ma machine à laver?

Le manuel d'utilisation peut être trouvé dans l'emballage de votre machine ou téléchargé sur le site officiel de Whirlpool dans la section support.

MODE D'EMPLOI AWM 202/3(0901) WHIRLPOOL

AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS :

• REMARQUE IMPORTANTE : LISEZ ATTENTIVEMENT LE CHAPITRE "NOTICE D'INSTALLATION"

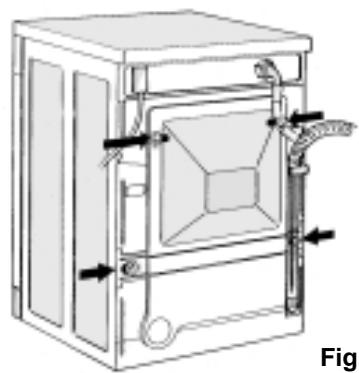

  RETIREZ LE BRIDAGE DE TRANSPORT AVANT D'UTILISER L'APPAREIL POUR LA PREMIÈRE FOIS
  Effectuez un premier lavage a vide

• Ouvrir le(s) robinet(s).

• Fermer le hublot.
• Verser un peut de détergent (environ 100 ml) dans le compartment .
• Choisir un programme court (voir le "Tableau des programmes" séparé).
• Appuyer sur la touche "Marche/Arrêt".
  Ce cycle sert à éliminer l'eau résiduelle due aux contrôles effectuels en usine.

POUR L'USAGE QUOTIDIEN

1. Ouvrir le(s) robinet(s).
2. Trier le linge suivant le type de textile, la couleur et chargez la machine.
3. Fermer le hublot.
4. Verser le détergent et les produits additifs éventuels.
5. Sélectionner le programme, la température, la vitesse d'essorage et les options spéciales (selon le modele).
6. Appuyer sur la touche "Marche/Arrêt".

F	SOMMAIRE
L'APPAREIL ET SES ACCESSOIRES	PAGE 41
CONSEILS POUR LE RESPECT DE L'ENVIRONNEMENT	PAGE 42
MESURES DE SECURITE	PAGE 42
TRANSPORT ET DEPLACEMENT DE L'APPAREIL	PAGE 42
PREPARATION DU LAVAGE	PAGE 43
DÉTERGENT ET PRODUITS ADDITIFS	PAGE 44
TEINTURE ET DECOLORATION	PAGE 45
SELECTION DU PROGRAMME ET DES OPTIONS SPECIALES / DEMARRAGE DU PROGRAMME	PAGE 46
DEROUULEMENT DU PROGRAMME	PAGE 47
VERROUILLAGE DU HUBLOT / FIN DU PROGRAMME / CHANGEMENT DE PROGRAMME	PAGE 48
NETTOYAGE DU FILTRÉ / VIDANGE DE L'EAU RÉSIDUEILLE	PAGE 49
NETTOYAGE ET ENTRETIEN	PAGE 50
SECURITE ENFANTS	PAGE 50
QUE FAIRE SI ...	PAGE 51
SERVICE APRES-VENTE	PAGE 51
NOTICE D'INSTALLATION	PAGE 52

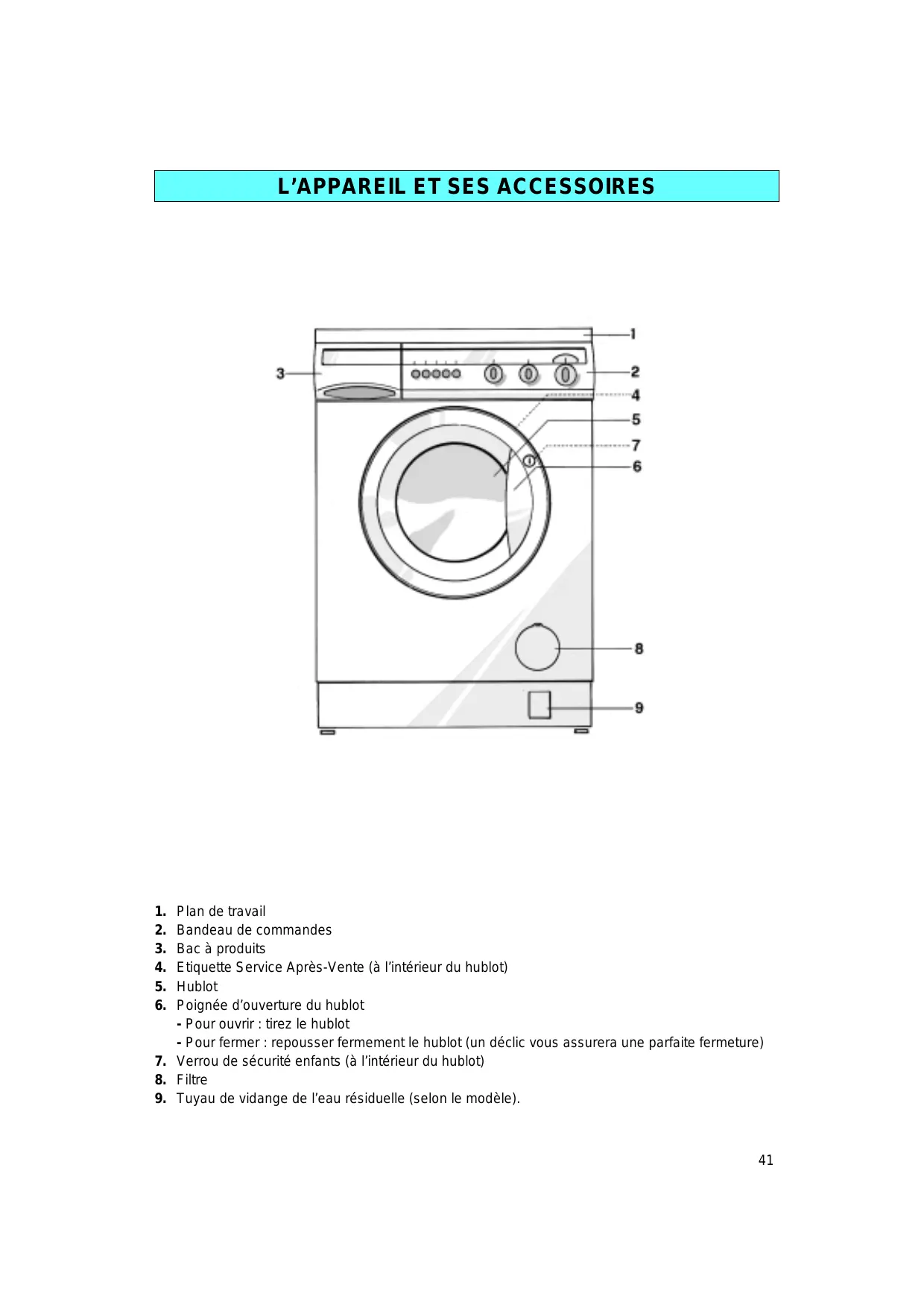

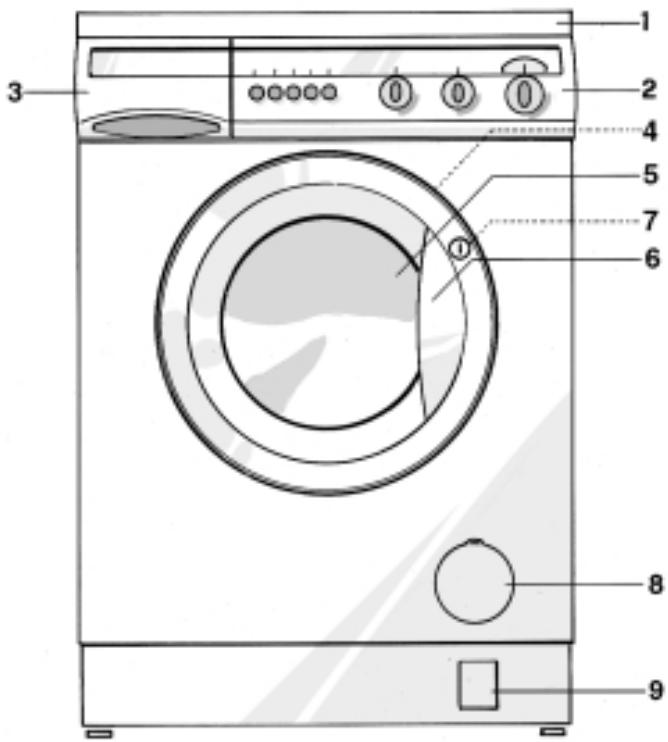

L'APPAREIL ET SES ACCESSOIRES

1. Plan de travail
2. Bandeau de commandes
3. Bac à produits
4. Etiquette Service ÀpRES-Vente (à l'intérieur du hublot)
5. Hublot

6. Poignée d'ouverture du hublot

7. Pour ouvrir : tirez le hublot

8. Pour fermer : repousser fermement le hublot (un déclic vous assurera une parfaite fermeture)

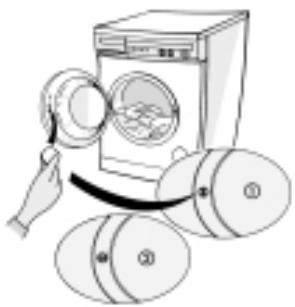

9. Verrou de sécurité enfants (à l'intérieur du hublot)

10. Filtre
11. Tuyau de vidange de l'eau résiduelle (selon le modele).

CONSEILS POUR LE RESPECT DE L'ENVIRONNEMENT

- Emballage

L'emballage se compose de matériaux entiement recyclables et porte le symbole de recyclage

- Appareil

L'appareil est fabriqué à partir de matérielx recyclables. Lors de la mise au rebut, respecter les normes en vigueur en matière d'élimination des déchets.

Rendez l'appareil inutilisable en coupant le cable d'alimentation, de manière à ne plus pouvoir raccorder l'appareil au réseau.

- Conseils pour réaliser des économies

• Charger la machine au maximum (en fonction du programme sélection) assurera une'utilisation optimale de l'énergie et de l'eau.

Pour le linge légèrement à moyenne. sale, un programme sans prélavage suffira.

Pour le linge peu sale, désir une température basse ou un programme court.
Pour les petites quantités de linge, désir la touche "Peu sale" / "Economique" [2] (selon le modele) et réduire la quantité de détergent.
- Si le linge doit être séché en séche-linge, désirsir la vitesse d'essorage la plus élevé (en fonction du programme).

Le sèche-linge consommera ainsi moins d'énergie.

• Ne pas dépasser les doses prescrites sur les paquets de détergent.
• Ne pas utiliser des détachants ou des agents de blanchiment que si cela s'avère réellement nécessaire.

MESURES DE SECURITE

• N'utiliser l'appareil que pour laver le linge et à des fins domestiques.
• Tous les raccordements d'eau et électriques seront réalisés dans le respect des instructions du fabricant et des prescriptions de sécurité des Compagnies locales de distribution (voir le chapitre "Notice d'installation").
• Avant de procéder au nettoyage ou à l'entretien, débrancher l'appareil ou couper l'alimentation électrique.

• Ne jamais laisser l'appareil inutillement branché. Fermer le(s) robinet(s) d'eau.

• Ne pas ouvrir le hublot brusquement.

• Veiller à ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil. Ne pas se servir du hublot comme point d'appui.
• Conserver les emballages (sachets en plastique, morceaux de polystyrene, etc.) hors de portée des enfants, car ils constituent une source de danger potentielle.
  L'appareil répond aux exigences des Directives Communautaires 93/68/CEE et EN 60555.

TRANSPORT ET DEPLACEMENT DE L'APPAREIL

1. Debrancher l'appareil.
2. Fermer le(s) robinet(s).

3. Debrancher le tuyau d'arrivée d'eau et de vidange.

4. Laisser couler le reste de I'eau hors de I'appareil et des tuyaux (voir le chapitre "Vidange de I'eau résiduelle").

5. Remonter impératifement le bridage de transport (voir le chapitre "Notice d'installation").

PREPARATION DU LAVAGE

1. Trier le linge suivant :

Le type de tissu / le symbole sur l'étiquette d'entretien

Coton, tissus mixtes, synthétiques, laine, soie, viscose.

Les couleurs

Séparer le linge de couleur du linge blanc.
Laver séparément le linge de couleur neuf.

Le poids

Remplir le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

La catégorie du linge

Laver séparément le linge délicat.
Déselectionner le programme de lavage approprié pour la laine lavable en machine, les rideaux ou la soie Retirer tout crochet des rideaux ou placez-les dans une taie d'oreiller. Vérifier que les tissus sontlavables en machine. Lavez les petits textiles (les bas nylon, les ceintures, etc.) et les vêtements avec armatures (les soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.

2. Vider les poches.

Les pieces de monnaie, épinges de suturet, etc. risquent d'endommager le linge, le tambour et le bac a produits.

3. Fermetures

Fermer les fermétures à glissière, les boutons et les agrafes. Attachez les ceintures et les rubans ensemble.

LAVAGE ET ENTRETIEN DE LA SOIE

Lavage : Pour nettoyer le linge en soie :

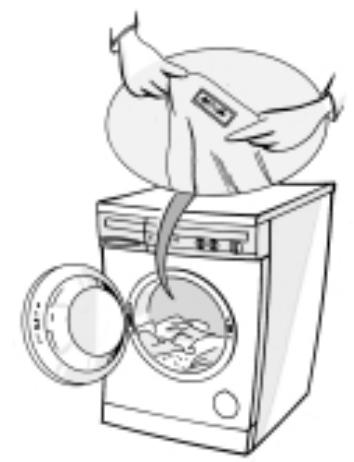

1. Lire les instructions sur l'étiquette d'entretien et assurez-vous que l'article est lavable en machine (30^)
2. Laver de préférence les pieces de même couleur en même temps.

Remarque importante : Vérifier la résistance des couleurs des nouvelles pieces et les laver séparément la première fois.

1. Utiliser exclusivement du détergent spécial pour la soie ou la laine
2. Ce programme n'a pas de cycle d'essorage.
3. En cas de seLECTION de la fonction "Arrêt Cuve Pleine", ne pas laisser le linge trop longtemps dans l'eau de rinceage.

Sechage et repassage

• Etaler le vêtement sur une serviette afin d'éponger l'eau sans l'abîmer.
• Ne pas laisser secher les vêtements en soie au soleil.
• Repasser le vêtement à l'envers, quand il est encore légersement humide.
  Pour éviter les traces, ne pas pulvériser d'eau, et repasser avec un fer sans la fonction vapeur.

TRAITEMENT DES TACHES

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
  Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajouter un détachant biologique dans le compartment ou du chlorure décolorant dans le compartment du bac à produits (salon le modele).
  Au besoin, prétraiter les taches tenaces au moyen d'un détachant.

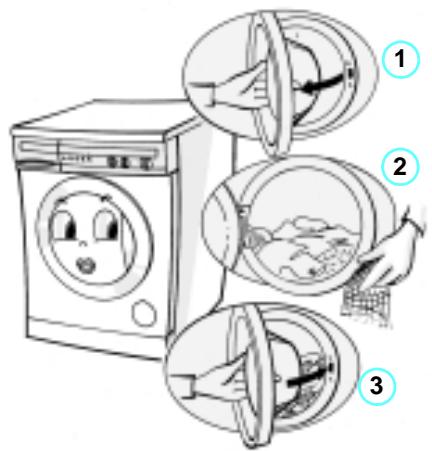

CHARGEMENT DU LINGE

1. Ouvrir le hublot.
2. Introduire le linge, piece par piece, dans le tambour, sans surcharger la machine.
3. Fermer le hublot.

QUANTITES DE LINGE

Voir le "Tableau des programmes" séparé. Remarque: Le fait de surcharger la machine donnera un résultat moins satisfaisant et froissera les vêtements.

Le type de détergent dépend

du type de tissu (coton, synthétiques, lingedélicat, laine, soie).

Remarque: Pour la laine et la soie, n'utiliser que du détergent spécifique conçu à cet effet.

• De la couleur.
• De la température de lavage.
  Du degré et du type de salissure.

Remarque :

• Les taches blanches sur les tissus noirs proviennent des additifs insolubles contenus dans les détergents modernes sans phosphate. Si ce cas se présente, secouer le linge ou le brosser ou utilisez un détergent liquide.
• Conserve le détergent et les produits additifs dans un endroit sec, hors de portée des enfants.
• N'utilise que du détergent et des produits additifs pour machines à laver à usage domestique.
• Si vous utilisez des assouplissants, des anticalcaires, des produits de teinture ou de décoloration, vérifie qu'ils convennent pour les machines à laver à usage domestique.
• Ne pas utiliser pas de solvants dans l'appareil ( comme par exemple de l'essence térébenthine). Ne laver enaucun cas des tissus traités avec du solvant ou des liquides inflammables dans la machine à laver.

DOSAGE DU DETERGENT

Respecter les doses recommanèées spécifiées sur les paquets de détermagent en les adaptant en fonction :

Du degré et du type de salissure.
- De la quantité de linge.

• Charge complète : selon les recommendations du fabricant.
• Charge partielle : 3/4 des doses prescribes.

• Charge minimale (environ 1 kg): 1/2 des doses prescrites pour une charge complète.

• De la durée de l'eau dans votre région (renseignez-vous auprès de votre Compagne locale de distribution d'eau).

Remarque :

• Toute dose excessive de détergent provoquera une formation extréme de mousse et diminuera l'efficacité du lavage. En cas de formation extréme de mousse, la machine à laver n'essorera plus. Si la dose n'est pas suffisante, le linge deviendra gris. En outre, la résistance et le tambour s'entartreront.
• Si vous utilisez de l'eau de javel, respecter scrupuleusement les instructions de blanchiment.

Tout dosage excessif d'agents de blanchiment risque d'endommager le linge.

TABLEEAU RELATIF A LA DURETE DE L'EAU

CATEGORIE DE DURETE DE L'EAU	CHARACTERISTIQUES	DURETE ALLEMANDE °dH	DURETE FRANCAISE °fH	DURETE ANGLAISE °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

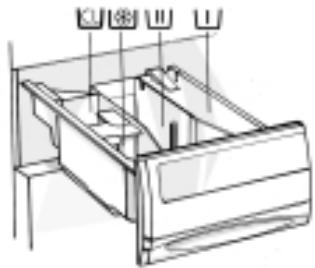

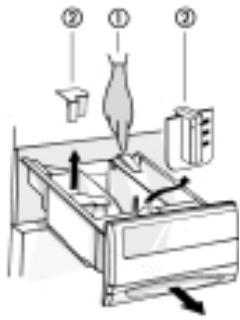

Si la machine dispose d'un bac à produits à trois compartments, indiquer la durée de l'eau dans votre région sur l'aide-mémoire de la durée de l'eau. Pousser ensuite l'aide-mémoire latéralement, jusqu'à la position désirée.

1. Tirer le bac à produits. Selon le modele, le bac à produits disposera de trois ou quatre compartments.

2. Remplir de détergent.

3. Programmes avec prélavage et lavage principal.

U U

• Programme principal sans prélavage.

W

En cas d'utilisation de détergent liquide,
retirer l'accessoire couleur du bac
à produits et le placer dans le
compartiment .
La graduation figurant sur l'accessoire
facilité le dosage.

• Ajouter l'assouplissant et le produit amidonnant (ne pas dépasser le repère "Max." pour les modèles à trois comportements ou le repère "100 ml" pour les modèles à quatre comportements).
• Verser l'eau de javel, sans dépasser le repère "Max" (si le modele convient à cette utilisation).
• Detachant.
• Adoucisseur (à partir de la catégorie de durete d'eau 4).

• Amidon (préalablement dissout dans l'eau). Dans ce cas,CHOISISEZ le programme "Rinçage et essorage". Avres avoir ajouté I'amidon dissout, versez environ 1 litre d'eau dans le compartment.

• Repousser le bac à produits jusqu'à la butée.

Remarques :

• Pour éviter les problèmes de rinçage en cas d'utilisation de détergents en poudre fortement concentrés, utiliser les doseurs usuels et les placer directement dans le tambour (seulément pour les programmes sans prélavage).
  Pour les programmes avec prélavage, il est possible d'utiliser un détergent liquide spécialement conçu à cet effet. Pour le lavage principal, utilisez un détergent en poudre.
• En cas d'utilisation d'assouplissant concentré, il est nécessaire de le diluer avec de l'eau jusqu'à au repère "Max." du compartmentement réservé à l'assouplissant dans le bac à produits.

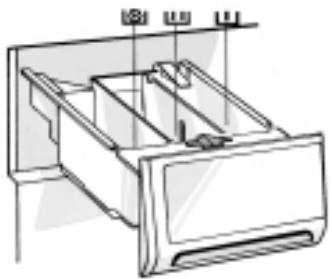

Bac à produits à 3 compartments

Bac à produits à 4 compartments

TEINTURE ET DECOLORATION

Teinture: Les produits usuels se composent d'un colorant, d'un fixateur et de sel.

Verser la teinture directement dans le tambour vide. Ne replir le linge qu'après cette opération.

Utiliser exclusivement des produits concus pour les machines à laver.
- Respecter les instructions du fabricant.
- Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

SELECTION DU PROGRAMME ET DES OPTIONS SPECIALES / DEMARRAGE DU PROGRAMME

SELECTION DU PROGRAMME

(Voir également le "Tableau des programmes" séparé et le chapitre "Données relatives à la consommation d'eau et d'électricité").

Pour les apparèils AVEC sélecteur de température

• Tourner le sélecteur de programme dans les sens des aiguilles d'une montre jusqu'au programme désiré.
• Positionner le sélecteur de température sur la température désirée.

Pour les apparèils SANS sélecteur de température

• Tourner le sélecteur de programme dans les sens des aiguilles d'une montre jusqu'au programme désiré.

Pour les apparèils AVEC sélecteur de vitesse d'essorage

• Tourner le sélection de vitesse d'essorage jusqu'à la vitesse désirée.

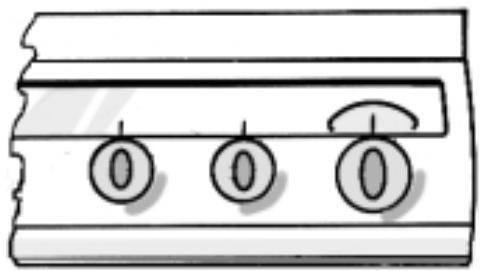

Pour les apparèils SANS sélecteur de vitesse d'essorage

• Il est possible de réduire la vitesse d'essorage à l'aide de la touche "Réduction de la vitesse d'essorage" (selon le modele). (Voir aussi "Remarque Importante 2").

Remarque importante :

1. En cas de seLECTION

"Pas d'essorage" (Og):

• Les programmes "Laine" et "Linge délicat" n'ont pas de cycle d'essorage.
• Pour les programmes "Coton" et

"Synthétiques", un essorage intermédiaire réduit est prévu entre les cycles de rincege, afin d'assurer un rincege efficace. Le programme se termine par un essorage court à vitesse réduite.

1. Une vitesse d'essorage maximale est attribuée automatiquement à chaque programme :

PROGRAMME	VITESSE D'ESSORAGE MAXIMALE EN TR/MIN (selon le modulo)
	1200	1100	1000	900	800	600
Coton	1200	1100	1000	900	800	600
Synthétiques	900*	900*	900*	900	800	600
Linge délicat	900*	900*	900*	900	800	600
Laine	900*	900*	900*	900	800	600
Soie / viscose	0	0	0	0	0	0
Rinçage + essorage	1200	1100	1000	900	800	600
Essorage intensif	1200	1100	1000	900	800	600
Essorage court	900*	900*	900*	900	800	600

• Afin de ne pas endommager le linge, la vitesse d'essorage est limite à 900 tr/min.

SELECTION DU PROGRAMME ET DES OPTIONS SPECIALES / DEMARRAGE DU PROGRAMME

APPUYEZ SUR LA TOUCHE CORRESPONDANT A L'OPTION DESIREE

(Varie en fonction du type d'appareil. Voir également le "Tableau des programmes" sépare).

Touche Réduction de la vitesse d'essorage

Pour les modèles sans sélecteur de vitesse d'essorage, appuyer sur cette touche pour réduire la vitesse d'essorage maximal prédéterminée automatiquement. Le programme "Soie" n'a pas de cycle d'essor

Touche Préavage

• Ne pas sélectionner cette touche en même temps que la fonction "Rapide" ou que d'autres programmes courts.
• Convient uniquement pour le linge particulièrement sale.
• Les programmes avec prélavage durable environ 15 minutes de plus que les programmes sans prélavage.

Touche Arret Cuve Pleine

• Le linge non essoré resté dans la dernière eau de rincage, permettant ainsi d'éviter la formation de faux pris.
  Particulierement conseilé pour les programmes "Synthétiques" ou "Linge délicat", lorsque les textiles ne sont pas retirés immédiatement à la fin du programme. Cette fonction est particulièrement utile pour remettre l'essorage à plus tard ou lorsqu'on ne souhaite pas essorer certains vêtements.

Fin de l'Arrêt Cuve Pleine :

Appuyer de nouveau sur la touche "Arrêt Cuve Pleine" pour essorer le linge en fonction du programme sélectionné.

Pour ne pas essorer les vêtements, tournier le sélecteur de programme jusqu'àu programme "Vidange" correspondant.

Touche Economique

La durée de lavage est allongée et la température réduite. Cette température vous permettra d'économiser environ 30% d'énergie, tout en obtenant le résultat de lavage excellent habituel.

Touche Rapide

Pour un lavage rapide et economique.
Particulierement conseilé pour les petites charges de linge peu sale.

Remarque : Lors de la seLECTION de la fonction "Rapide", seules les options "Arrêt Cuve Pleine" et "Réduction de la vitesse d'essorage" seront disponibles.

Touche Peu sale / Economique 12

• Réduit la consommation d'eau, en particulier lors du rincege.
• Particulièrement conseilé pour le linge légèrement sale ou pour les petites charges de linge ; la quantité de détermgent nécessaire sera donc moindre.

Touche Rincage intensif

La durée de rincage est allongée, le niveau d'eau augmente. Le linge est encore mistroux rince.
- Particulériquement conseilé dans les régions possédant une eau extrémement douce, pour le linge des bébés et des personnes allergiques.

DEMARRAGE DU PROGRAMME

1. Brancher la machine.
2. Ouvrir le robinet.
3. Appuyer sur la touche "Marche/Arrêt". Levoyant s'allume.

DEROULEMENT DU PROGRAMME

INDICATEUR DE DEROULEMENT DU PROGRAMME

Chaque couleur correspond à un cycle de lavage qui dépend du type de tissu et des instructions appropriées figurant sur le bac à produits.

SYMBOLES

Lavage principal

Rinage

Essorage final

Stop: Fin du programme

Les symboles (s'ils sont prévus) représentent les différentes phases de lavage (lavage/rinçage/ essorage).

VERROUILLAGE DU HUBLOT / FIN DU PROGRAMME / CHANGEMENT DE PROGRAMME

VERROUILLAGE DU HUBLOT

Dès que le programme démarre, le hublot se verrouille automatiquement jusqu'à la fin de celui-ci. En cas d'interruption du programme ou de panne de courant, le hublot se déverrouille après environ 2 minutes.

FIN DU PROGRAMME

L'indicateur de déroulement du programme est sur la position "Stop".

1. Appuyer sur la touche "Marche/Arrêt". Levoyant s'eteint.
2. Supprimer les options spéciales en appuyant sur la touche correspondante.
3. Fermer le(s) robinet(s).
4. Attendre que le hublot se déverrouille (environ deux minutes).
5. Ouvrir le hublot et sortez le linge.

Remarque : Afin que le tambour puisse sécher, ne pas fermer le tambour, mais le laisser entrouvert.

CHANGEMENT DE PROGRAMME

1. Appuyer sur la touche "Marche/Arrêt". Levoyant s'eteint.
2. Sélectionner un autre programme ou une autre température.
3. Appuyer de nouveau sur la touche "Marche/Arrêt". Levoyant s'allume.

NETTOYAGE DU FILTRE / VIDANGE DE L'EAU RÉSIDUELLÉ

QUAND FAUT-IL NETTOYER LE FILTRE?

• Contrôler et nettoyer régulierement le filtré, au moins deux à trois fois par an.
  Lorsque la pompe est bouchée par des impuretés (boutons, pieces de monnaie, épingles de suturet, etc.).
  Lorsque l'appareil ne vidange ou n'essore plus correctement.

Remarque importante : Avant de vider le filtré, attendre que le tuyau d'eau soit froid.

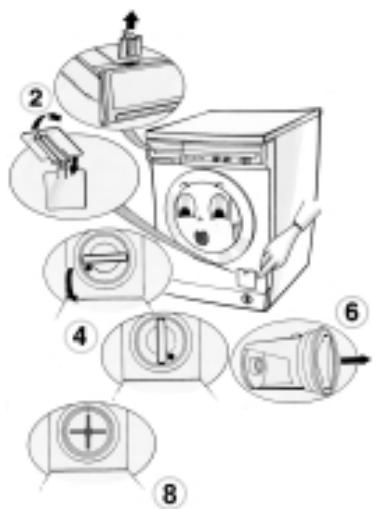

NETTOYAGE DU FILTRE

1. Mettre l'appareil hors tension (appuyez sur la touche "Marche/Arrêt" et-retirer la fiche de la prise de courant.).
2. Ouvrir le couvercle du filtré avec l'accessoire couleur du bac à produits.
3. Placer une bassine sous le filtre.
4. Faire tournier très lentement le filtré dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la poignée se trouve en position verticale, sans toute fois le retarder.
5. Attendre que l'eau s'écoule.
6. Il est alors possible de dévisser complètement le filtré et le-sortir.
7. Eliminer les impuretés.
8. Vérifier que la turbine de la pompe tourne librement.
9. Replacer le filtré et le revisser dans le sens des aiguilles d'une montre, jusqu'à la butée (la poignée est à l'horizontal).
10. Fermer le couvercle.
11. Verser 1/2 litre d'eau dans le bac à produits, afin de réactiver le système "Economique" interne à l'appareil.

Certains modèles n'ont pas de filtré, puisqu'ils sont équipés d'une pompé autonettoyante.

Remarque: Si le filtrte doit être nettoyé au cours d'un programme, réinitialiser alors l'appareil en le mettant hors tension puis en le remettant sous tension. Sélectionner un autre programme.

QUAND FAUT-IL VIDANGER L'EAU RESIDUELLE?

• Pour le transport de la machine (déplacement).
• Dans une piece exposée au gel. Si tel est le cas, il est recommendé de vidanger la machine après chaque lavage.

VIDANGE DE L'EAU RÉSIDUELLE

Le tuyau servant à evacuer l'eau résiduelle (selon le modele) se trouve dans la plinthe de l'appareil.

1. Soulever le couvercle en exerçant une légère pression.
2. Tirer le tuyau de vidange d'environ 15 cm (6 pouces).

Enlever le capuchon.

1. Laisser couler l'eau résiduelle dans une bassine plate, jusqu'à ce qu'il n'y ait plus d'eau. Reboucher alors le tuyau de vidange d'eau et le remetre en place.
2. Avant de démarrer un nouveau programme : Verser 1 litre d'eau dans le bac à produits, afin de reactiver le système "Economique" interne à l'appareil.

Si vous machine à laver n'est pas équipée d'un tuyau d'évacuation situé dans la plinthe, veiller à suivre les instructions fournies au chapitre "Nettoyage du filtré" pour evacuer l'eau résiduelle.

NETTOYAGE ET ENTRETIEN

CARROSSERIE ET BANDEAU DE COMMANDES

Nettoyer avec votre dédTangent habituel (n'utilisez pas de dédTangent abrasif ou corrosif).
- Essuyer avec un chiffon doux.

BAC A PRODUITS

• Enconcer le levier de déverrouillage lié dans le compartment de prélavage et retirez le bac à produits.
• Retirer les accessoires (siphon du compartment réservé à l'assouplissant, siphon du compartment réservé aux agents de blanchiment et accessoire couleur pour le détergent liquide).

Laver toutes les pieces à l'eau courante.
- Remettre les accessoires et reinserez le bac à produits jusqu'à la butée.

JOINT DU HUBLOT

• En cas de nécessité, nettoyer avec un chiffon humide.
• Vérifier régulierement que des impuretés ne se trouvent pas dans le joint.

FILTRES DU RACCORDEMENT D'ARRIVEE D'EAU

Contrôler et nettoyer de temps en temps.

Pour les machines avec un tuyau d'arrivée d'eau droit :

1. Fermer le(s) robinet(s).
2. Devisser le(s) tuyau(x) d'arrivée d'eau du (des) robinet(s).

3. Retirer le filtr et le nettoyer.

4. Remettez le filtré en place et revissez le tuyau d'arrivée d'eau sur le robinet.

5. Devissez le(s) tuyau(x) d'arrivée d'eau à la machine.
6. Au moyen d'une pince universelle, retirez le filtré du raccordement de la machine à laver et nettoyez-le.
7. Replacez le filtre et revissez le raccordement à la machine.
8. Ouvrez le(s) robinet(s) et vérifie l'étanchéité des raccordements.

Pour les machines à alimentation avec sécurité hydraulique :

1. Fermer le robinet.
2. Dévisser le tuyau avec sécurité hydraulique du robinet.
3. Retirer uniquement le filtré démontable et nettoyez-le.
4. Remetre le filtré en place et visser le tuyau avec sécurité hydraulique au robinet.
5. Ouvrir le robinet et vérifier l'étanchéité des raccordements.

FILTRE

• Contrôler et nettoyer le filtré au moins deux à trois fois par an (voir le chapitre "Nettoyage du filtré").

SECURITE ENFANTS

Afin d'eviter toute utilisation inopportune, visser la vis en plastique cote interieur du hublot avec le bord arrondi épais de l'accessoire couleur du bac à produits ou avec une piece de monnaie.

1. Rainure verticale - Position de sécurité : Le hublot ne se ferme plus.
2. Rainure horizontally - Position normale : Le hublot peut être de nouveau fermé.

QUE FAIRE SI …

L'appareil ne démarre pas/s'arrête au milieu d'un programme.

• La fiche est bien branchée dans la prise de courant?
• Le fusible secteur est en ordre?
  Il y a du courant?
  Le robinet est ouvert? Il y a de l'eau?
  Le hublot est fermé?
  Programme selectionne?
  La touche "Marche/Arrêt" est enforcée ?

L'eau n'entre que lentement ou pas du tout.

Le robinet est ouvert à fond ?
Le tuyau d'arrivée d'eau n'est pas plie?
- Les filtres dans le raccord d'arrivée d'eau ne sont pas bouchés? (voir le chapitre "Nettoyage et entretien").
L'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée ?

L'eau n'est pas vidangée.

• Le tuyau de vidange est monté correctement? (Voir le chapitre "Notice d'installation").
  Le filtrer n'est pas bouché? (Voir le chapitre "Nettoyage du filtrer / Vidange de l'eau résiduelle").
  L'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée ?
• La touche "Arret Cuve Pleine" n'a pas ete enfoncée?

Le détengent et les produits additifs ne sont pas évacués correctement.

• Le siphon est bien installé ?
  Le siphon n'est pas bouché ?
  L'eau n'entre que lentement? (Voir ci-dessus).
  Voir également "Détergent et produits additifs" "Nettoyage et entretien".

L'appareil vibre pendant I'essorage.

• L'appareil est-il bien posé à l'horizontale et les quatre pieds reposent-ils correctement sur le sol ? (Voir le chapitre "Notice d'installation").
• Le bridage de transport a été enlevé ? Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine (voir le chapitre "Notice d'installation").

Le linge n'est pas essoré du tout ou pas assez essoré.

La turbine de la pompe est bloquée? (Voir le chapitre "Nettoyage du filtré / Vidange de l'eau résiduelle").
- Vous lavez une piece unique de grandes dimensions/lourde (sortie de bain, par exemple)? Si, au début de l'essorage, la machine à laver détecte un balourd trop important, l'essorage est interrompu, le linge à nouveau réparti et un cycle d'essorage redémarré.
Si le système de correction de balourd détecte plusieurs fois de suite un balourd trop important, la machine essorera a vitesse réduite ou, si le balourd est extréme, elle n'essorera pas du tout.
- Si, à la fin du programme, le linge est encore humide, ajoutez évientuèlement d'autres vêtements et redémarrez un programme d'essorage.

Remarque importante : La machine à laver est équipée d'un système de sécurité. Le programme est interrompu après quelques minutes dans les cas suivants :

• Pas d'arrivée d'eau
• Blocage de la pompe de vidange
  Pour redémarrer la machine à laver, il faudra la mesure hors tension et ensuite la remettre sous tension.

SERVICE APRES-VENTE

Avant d'appeler le Service Avres-Vente :

1. Vérifier s'il n'est pas possible de.Remédier vous-même au début (voir le chapitre "Que faire si ...").
2. Redémarrer le programme pour vérifier si le défaut persiste.

3. Si l'appareil ne fonctionne toujours pas correctement, appeler le Service ÀpRES-Vente en spécifique :

4. Le type de défaut.

5. Le modele exact de l'appareil.
6. Le code Service (Nombre suivant le mot SERVICE).

L'étiquette Service ÀpRES-Vente se trouv sur le côté interieur du hublot.

SERVICE 0000 000 00000

• Voiture adresse complete.
• Voitré numéro de téléphone avec le préfixe.
• Les numérios de téléphone et les adresses des Services Àpres-Vente sont repris dans le carnet de garantie. Vous pourrez également les obtenir en vous adressant à votre Revendeur.

NOTICE D'INSTALLATION

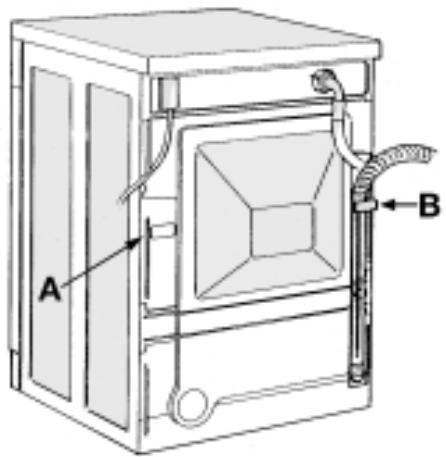

BRIDAGE DE TRANSPORT

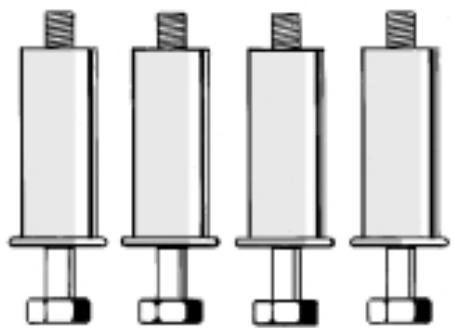

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil en cours de transport.

Avant demettre l'appareil en service, il faut OBLIGATOIREMENTretirerlebridage de transport(voir la Fig.1).

1. Dévisser les vis avec la clé fournie (Fig. 2).
2. Retirer les vis à la main.
3. Tenir les vis et les extraire avec leur entretoise en plastique à travers le gros orifice.
4. Obturer les trouès désormais libres avec les bouchons en plastique fournis. Insérer les bouchons dans le gros orifice en suivant le sens indiqué par la flèche et faites-les glisser dans la petite rainure, jusqu'à la butée (voir la Fig. 3).
5. Conserver le bridage en vue d'un évientuel transport de l'appareil.

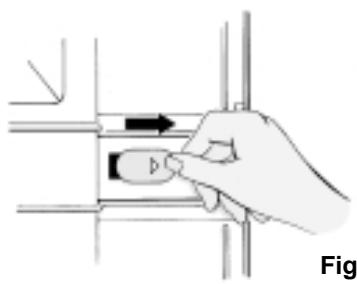

Remarque :

Avant chaque transport, remetre le bridage de transport comme suit :

1. Dégager les bouchons en plastique au moyen d'un tournevis, en les faisant glisser dans le sens inverse de la flèche et en les retardant.
2. Replacer le bridage de transport en suivant les instructions ci-dessus en sens inverse.

Fig. 1

Fig. 2

Fig. 3

NOTICE D'INSTALLATION

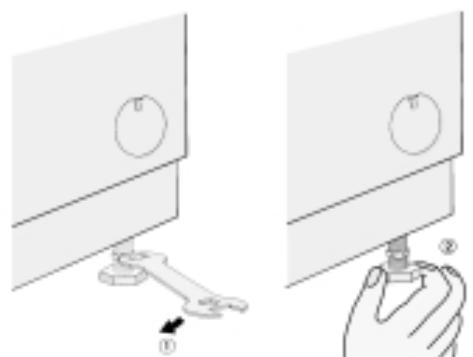

INSTALLATION

• Placer l'appareil sur un sol plat et stable, si possible dans un coin de la pierce.
• Bien s'assurer que les quatre pieds reposent correctement sur le sol et que la machine est bien horizontale (avec un niveau).

• Compenser les petites inégalités du sol en réglant les pieds de l'appareil (ne jamais placer un morceau de bois, de carton ou un objet similaire en dessous des pieds).

• Resserrer les contre-écrous au moyen de la clé fournie.

• Régler la hauteur des pieds à la main.

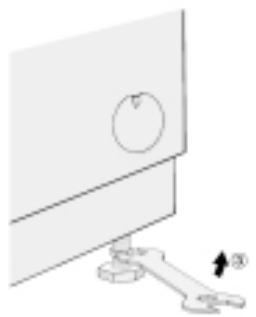

• Fixer les contre-écrous en les serrant dans le sens contraire des aiguilles d'une montre face à la machine à laver.
• Si la machine est placée sur un plancher en poutres de bois, poser l'appareil sur un panneau de contre-plaqué 60 x 60 cm et de 3 cm d'épaissur minimum. Visser fermement le panneau de contre-plaqué au sol.

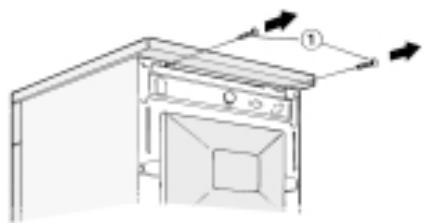

ENCASTREMENT / TOLE DE PROTECTION

L'appareil doit être encastré sous un plan de travail continu.

L'appareil doit obligatoirement être encastré au moyen de la tôle d'encastrement UBS, ici pour des raisons de sécurité. Cette tôle est optionnelle.

• Débrancher l'appareil de l'alimentation électrique.

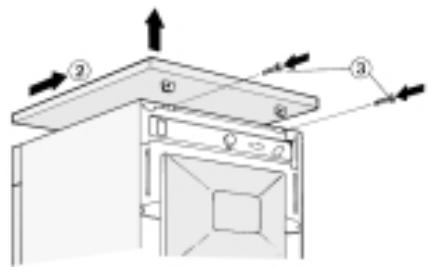

• Dévisser les vis fixant le plan de travail à l'arrière.

• Faire glisser le plan de travail vers l'arrière jusqu'à la butée et le dégager en le boulevant.

Monter la tôle de protection (disponible auprès du Service ÀpRES-Vente ou chez vous Revendeur) en suivant les instructions fournies.
3. Replacement les vis de fixation et les serrer.

DIMENSIONS DE LA NICHE

Largeur 600 mm

Hauteur 825 mm

Profondeur 600 mm

ATTENTION :

La machine ne doit être rebranchée au secteur qu'après avoir remonté la tôle de protection ou le plan de travail.

NOTICE D'INSTALLATION

ARRIVEE D'EAU

• Arrivée : Eau froide uniquement.
• Robinet: Raccord à vis pour tuyaux 3/4 ".
• Pression d'eau (pression d'écoulement): 10-100 N/cm² (1-10 bar).

Pour la Grande-Bretagne et l'Irlande uniquement :

• Arrivée d'eau : eau froide et eau chaude. La température d'arrivée d'eau chaude ne doit pas dépasser 60^ C.

TUYAU(X) D'ARRIVEE D'EAU

Remarque: Si le tuyau d'arrivée d'eau est déjà monté à l'arrière de l'appareil, les points 1 et 4 ne s'appliquent pas.

1. Retirer le tuyau d'arrivee hors du tambour.
2. Le cadre fourni doit obligatoirement etre est installed entre l'extrémité droite du (des) tuyau(x)d'arrivée et le(s) robinet(s), dans le raccord à vis.
3. Visser soigneusement l'extrémité droit du (des) tuyau(s) d'arrivée au(x) robinet(s), de préférence à la main.
4. Visser également soigneusement l'extrémité coudé du tuyau à l'appareil. Veiller à ce que le tuyau ne soit pas plié.
5. Ouvrir le(s) robinet(s) à fond et vérifier que les raccordements à l'appareil et au(x) robinet(s) sont bien étanches.
6. Si le tuyau n'est pas suffisamment long, le replacer par un tuyau de longueur suffisante résistant à la pression (minimum 10 bar - en conformité avec EN 50065).
7. Vérifier régulierement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, le replacer.
8. La machine à laver peut être branchée sans clapet anti-retour.
9. Respecter les prescriptions des Compagnies locales de distribution d'eau.

ALIMENTATION AVEC SECURITE HYDRAULIQUE (selon le modele)

• Le tuyau d'arrivée et le boitant de raccordement plastique contiennent des composants électriques.
• Le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergé dans l'eau.
  Si le tuyau flexible est endommagé, débranchez immédiatement l'appareil.
• Si le tuyau flexible n'est pas suffisamment long, le remplacer par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Apre-S-Vente ou chez vous Revendeur). Ce remplacement ne pourrait être réalisé que par un technicien électricien qualifié.

NOTICE D'INSTALLATION

VIDANGE DE L'EAU

Raccordement du tuyau de vidange à l'écoulement.
1. Decrocher le tuyau de vidange de la fixation de gauche - voir la flèche A à la Fig. 1. NE PAS désserrer le raccord du tuyau de vidange droit (voir la flèche B à la Fig. 1. A défaut, il y aurait un risque de fuite (danger de s'ébouillanter avec l'eau chaude).

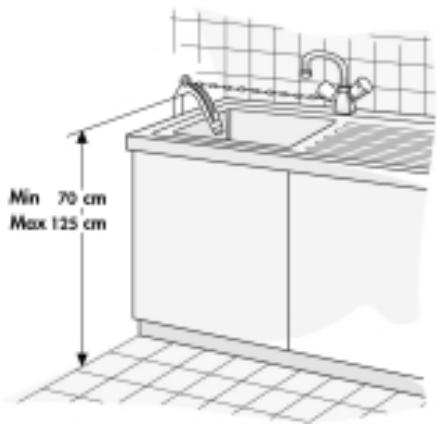

2. Fixer le tuyau de vidange au siphon, ou bien l'accrocher au rebord d'un évier ou d'un lavabo avec la crosse de vidange (voir la Fig. 2). Les petits lavabos ne conviennent pas. Le rebord utilisé ne doit pas se situer à plus de 125 cm au-dessus du sol.
3. Hauteur d'écoulement minimale: 70 cm.
Hauteur d'écoulement maximale (crosse de vidange): 125 cm.
4. Pour rallonger le tuyau, utilisez un tuyau flexible de mêmes dimensions et serrer les raccords à l'aide de brides de fixation pour tuyaux flexibles. Longueur totale du tuyau de vidange: 2,5 m.

Remarque importante :

Vérifier que le tuyau de vidange ne soit pas pié et ne risque pas de tomber pendant le fonctionnement (voir la Fig. 2).

RACCORDEMENT ELECTRIQUE

• Respecter les prescriptions des Compagnies locales de distribution d'électricité.
• L'installation doit être effectuee au moyen d'une prise de courant conforme avec prise de terre.
  L'appareil doit être relié impératifement à la terre.
• Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect des instructions ci-dessus.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'intérieur du hublot.
• Le cable d'alimentation ne doit être remplaced que par un technicien/agréé.
• L'appareil répond aux exigences des Directive Communautaires 93/68/CEE et EN 60555.
• N'utilisez ni rallonge, ni adaptateur multiple.

Fig. 1

Fig. 2
