Caractéristiques	Détails
Type d'appareil	Humidificateur
Capacité d'humidification	Jusqu'à 22 litres par jour
Surface couverte	Jusqu'à 2 000 pieds carrés
Type de fonctionnement	Humidification par évaporation
Réglage de l'humidité	Contrôle automatique de l'humidité
Filtration	Filtre en papier remplaçable
Consommation électrique	120 V, 60 Hz
Dimensions	Dimensions compactes pour une installation facile
Poids	Environ 5 kg
Maintenance	Remplacement régulier du filtre, nettoyage périodique
Sécurité	Protection contre les surchauffes, conforme aux normes de sécurité
Garantie	1 an
Informations supplémentaires	Idéal pour les maisons avec chauffage central, améliore le confort intérieur

FOIRE AUX QUESTIONS - HE220A HONEYWELL

Comment installer l'humidificateur HONEYWELL HE220A ?

L'humidificateur doit être installé sur le système de chauffage de votre maison. Assurez-vous de suivre le manuel d'installation fourni, en connectant les tuyaux d'eau et en veillant à ce que les connexions soient étanches.

Quel est le taux d'humidité idéal à régler sur l'humidificateur ?

Le taux d'humidité idéal se situe généralement entre 30% et 50%. Vous pouvez ajuster le réglage en fonction de votre confort personnel et des conditions climatiques.

Que faire si l'humidificateur ne produit pas d'humidité ?

Vérifiez que l'humidificateur est correctement installé et connecté à l'eau. Assurez-vous également que le réservoir d'eau est plein et que le filtre est propre. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Comment nettoyer l'humidificateur HONEYWELL HE220A ?

Pour nettoyer l'humidificateur, débranchez-le et videz le réservoir d'eau. Utilisez un mélange d'eau et de vinaigre pour nettoyer les surfaces internes et le filtre selon les recommandations du manuel d'utilisateur.

L'humidificateur fait-il du bruit en fonctionnement ?

Un léger bruit de fonctionnement est normal, mais des bruits forts peuvent indiquer un problème. Vérifiez que l'appareil est bien nivelé et que les pièces ne sont pas desserrées. Si le bruit persiste, contactez le service client.

Quelle est la capacité du réservoir d'eau de l'humidificateur HONEYWELL HE220A ?

Le réservoir d'eau de l'humidificateur HONEYWELL HE220A a une capacité d'environ 19 litres, ce qui permet une utilisation prolongée sans avoir à le remplir fréquemment.

Peut-on utiliser des huiles essentielles dans l'humidificateur ?

Il n'est pas recommandé d'utiliser des huiles essentielles dans l'humidificateur HONEYWELL HE220A, car cela peut endommager l'appareil et affecter son fonctionnement. Utilisez uniquement de l'eau propre.

Comment savoir quand il est temps de changer le filtre ?

Il est conseillé de vérifier le filtre tous les mois et de le remplacer tous les 6 mois ou lorsque vous remarquez une diminution de la production d'humidité. Consultez le manuel pour plus de détails sur l'entretien du filtre.

L'humidificateur HONEYWELL HE220A est-il adapté à de grandes pièces ?

Oui, cet humidificateur est conçu pour humidifier des espaces allant jusqu'à 186 m², ce qui le rend adapté aux grandes pièces et aux maisons.

Où puis-je acheter des pièces de rechange pour l'humidificateur ?

Les pièces de rechange peuvent être achetées auprès de revendeurs autorisés, sur le site officiel de Honeywell ou dans des magasins spécialisés en électroménager.

MODE D'EMPLOI HE220A HONEYWELL

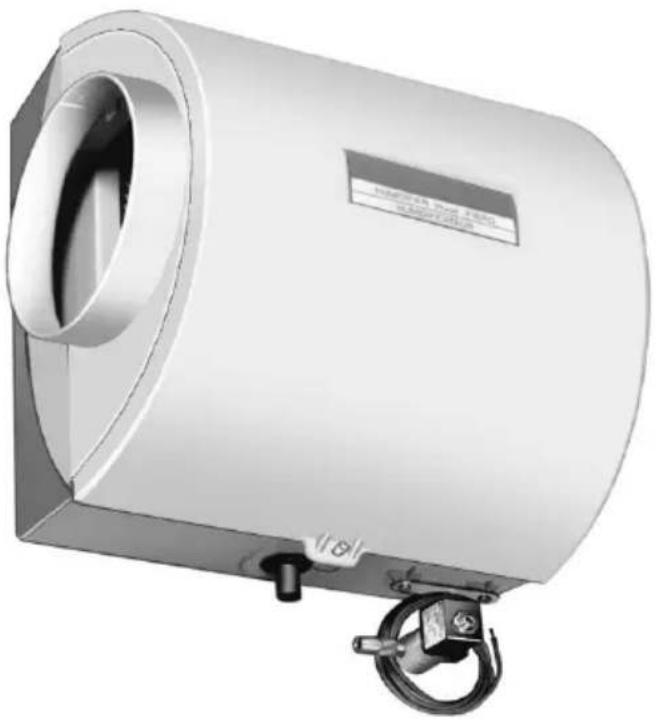

Humidificateurs à circulation directe et à dérivation HE220A,B et HE260A,B

MANUEL DU PROPRIÉTAIRE

Le programme American Lung Association® Health House® et Honeywell : Ensemble pour un air de mielleure qualité

Saviez-vous que chaque personne respire en moyenne 12,870 litres (3400 gallons) d'air tous les jours* et passe environ 90 % du temps à l'intérieur**?

Les produits de Honeywell pour la qualité de l'air ambiant sont conçus pour vous aider à rendre votre maison plus confortable, qu'il s'agisse de régulateurs par zone qui permettent de régler la température dans chacune des parties de la maison ou d'humidificateurs ou de thermostats évolués qui aident à équilibrer le taux d'humidité de l'air ambiant.

Honeywell est fière de s'associer au programme American Lung Association® Health House®. Le programme American Lung Association Health House donne des directives sur la construction de maisons saines où la qualité de l'air ambiant et la ventilation sont améliorées.

Pour obtenir des renseignements plus détaillés sur la façon d'améliorer la qualité de l'air dans votre maison, consultez le site Web du programme Health House à l'adresse suivante : www.healthhouse.org

et le site Web de l'American Lung Association à l'adresse : www.lungusa.org

L'American Lung Association et le programme Health House n'appuient jamais de produits.

Pour obtenir de renseignements détaillés sur les produits de Honeywell pour la qualité de l'air ambiant, consultez notre site Web : www.honeywell.com/yourhome

ou composez le numéro de notre ligne d'information : 1-800-345-6770, poste 531.

Veuillez lire les présentes directives et les conserver dans vos dossiers.

RÉGLAGE DE L'HUMIDIFICATEUR

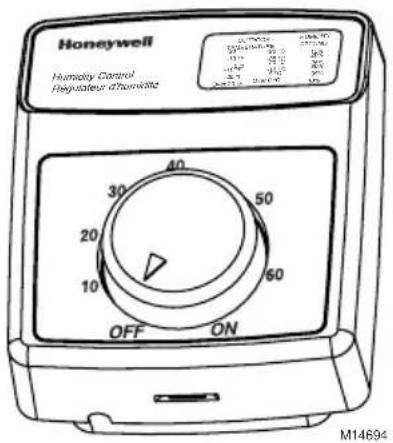

Les humidificateurs HE220A et HE260A de Honeywell sont commandés par l'hygrostat universel H908A installé soit sur le mur intérieur d'une pièce soit sur le retour d'air froid. Régler l'hygrostat à l'aide de l'échelle combinée d'humidité relative et de température extérieure. Régler le cadran en fonction de la température extérieure afin d'optimiser le niveau d'humidité et d'éliminer la condensation dans les fenêtres. Le tableau ci-dessous peut également être utilisé pour sélectionner le réglage recommandé.

Honeywell Humidity Control Helipatous d'Horvella OFF ON 30 20 10 40 50 60 M14694

Température extérieure	Réglage recommandé	Température extérieure	Réglage recommandé
-29 °C (-20 °F)	15	-12 °C (+10 °F)	30
-23 °C (-10 °F)	20 -7 °F (+2	0 °F ) 35
-18 °C (0 °F) 25 Supérieure à -7 °C		(20 °F)	40

REMARQUE : Lorsque la température extérieure baisse, le réglage recommandé doit être abaissé de manière à tenir compte du point de rosée. Les réglages ci-dessus devraient permettre de réduire l'accumulation d'humidité et de glace dans les fenêtres et ailleurs dans la maison.

Certaines activités à l'intérieur, notamment la cuisson, les douches, et le séchage des vêtements peuvent produire une humidité excessive et être la cause de l'accumulation d'humidité dans les fenêtres.

REMARQUE : Si ces conditions durent plusieurs heures, régler l'hygrostat à la valeur la plus basse pour arrêter l'humidificateur. S'il n'y a aucun changement, il faudrait ventiler la maison pour faire disparaître l'humidité.

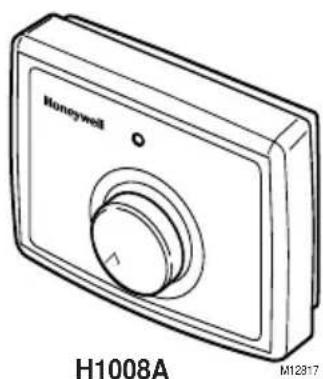

Les humidificateurs Honeywell HE220B et HE260B sont commandés par l'hygrostat automatique H1108, avec logiciel HumidiCalc+mc. L'hygrostat automatique est monté sur la gaine de retour d'air de sorte qu'il soit exposé au courant d'air sur le retour d'air. Le logiciel HumidiCalc+mc de l'hygrostat est conçu pour régler automatiquement le niveau d'humidité en fonction de la température et de l'humidité à l'intérieur, de la température extérieure, évaluée ou mesurée, et du réglage du cadran de facteur de givre. Le facteur de givre permet de tenir compte de variations, telles que la grosseur de l'appareil de chauffage, l'isolation des fenêtres et la température moyenne diurne.

L'hygrostat automatique avec logiciel HumidiCalc+mc nécessite une période d'ajustement initiale. Régler le cadran de facteur de givre à 5, puis régler le facteur de givre d'après le tableau suivant – un seul réglage à la fois. Il suffit de régler cadran plus haut pour augmenter le taux d'humidité, ou plus bas, s'il y a de l'humidité dans les fenêtres à l'intérieur. Tourner le cadran entre deux valeurs pour obtenir un réglage plus précis. Attendre deux jours avant de modifier de nouveau le réglage afin que le niveau d'humidité se stabilise. Une fois le bon réglage trouvé, il n'y a généralement pas lieu de le modifier par la suite. Le logiciel effectue tous les changements nécessaires en raison des variations de température à l'extérieur. Il diminue ainsi l'humidité dans les fenêtres tout en maintenant un niveau d'humidité optimal.

Niveau d’humidité Réglage	recommandé
Faible humidité Régler le cadran de facteur de givre une valeur plus haut.
Condensation dans les fenêtres Régler le cadran de facteur de givre une valeur plus bas.

COMMENT FONCTIONNE L'HUMIDIFICATEUR

L'humidificateur fonctionne selon le principe suivant : la vapeur (eau évaporée) se forme lorsque l'air chaud souffle dans un endroit où il y a de l'eau; en circulant, la vapeur fait augmenter l'humidité relative.

L'hygrostat vérifie l'humidité relative et, s'il y a lieu, fait fonctionner l'humidificateur. Le tube d'arrivée d'eau répartit uniformément l'eau sur l'écran évaporateur de l'humidificateur. L'air sec et chaud qui sort de l'appareil de chauffage passe sur l'écran évaporateur de l'humidificateur et capte l'air humide pour le faire circuler dans la maison.

L'air humidifié est plus chaud et il assure un meilleur confort. Le point de consigne du thermostat peut donc être abaissé, ce qui permet de diminuer les coûts de chauffage. Avec un humidificateur, la maison devient confortable et éconergétique.

INSTRUCTIONS D'ENTRETIEN

Un programme d'entretien à intervalles réguliers prolonge la durée de l'humidificateur et assure un meilleur confort. La fréquence de nettoyage varie selon la qualité de l'eau

L'humidificateur peut fonctionner avec de l'eau dure ou de l'eau douce. Les dépôts de sédiments d'eau dure sont plus difficiles à enlever que ceux d'eau douce.

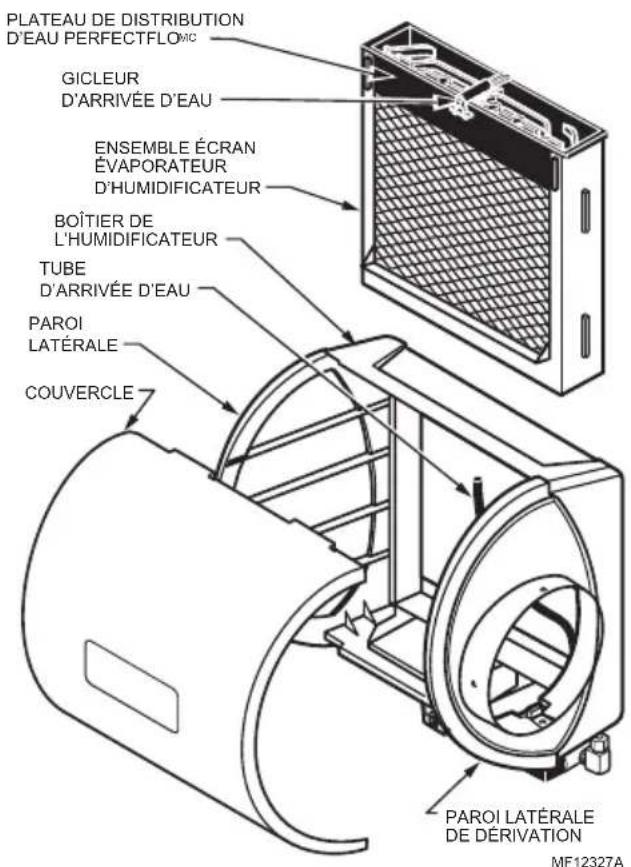

PLATEAU DE DISTRIBUTION D'EAU PERFECTFLOMC GICLEUR D'ARRIVÉE D'EAU ENSEMBLE ÉCRAN ÉVAPORATEUR D'HUMIDIFICATEUR BOÎTIER DE L'HUMIDIFICATEUR TUBE D'ARRIVÉE D'EAU PAROI LATÉRALE COUVERCLE PAROI LATÉRALE DE DÉRIVATION MF12327A

À intervalles de 1 à 3 mois (selon la qualité de l'eau)

AVERTISSEMENT

Risque de choc électrique.

Peut causer des blessures ou endommager le matériel.

Couper l'alimentation électrique et fermer l'arrivée d'eau de l'humidificateur avant de faire l'installation ou l'entretien de l'appareil.

IMPORTANT

Ne jamais lubrifier les pièces de l'humidificateur.

Pour nettoyer l'humidificateur Honeywell :

1. Couper l'alimentation électrique et fermer l'arrivée d'eau de l'humidificateur.
2. Enlever le couvercle de l'humidificateur.
3. Enlever l'ensemble écran évaporateur en tenant le plateau et en le tirant vers soi.
4. Tirer vers soi un côté du cadre de l'ensemble écran évaporateur pour dégager le plateau du cadre.

5. Appuyer délicatement sur les cliquets du gicleur vers l'intérieur pour enlever le gicleur du plateau.

6. Glisser l'écran évaporateur de l'humidificateur vers l'extérieur du cadre.

7. Gratter soigneusement les dépôts de sédiments au fond du plateau et sur le cadre. S'assurer que l'orifice de vidange n'est pas bloqué.
8. Nettoyer l'écran évaporateur de l'humidificateur avec un couteau à mastic.

REMARQUE : S'il y a une grande quantité de dépôts de sédiments, remplacer l'écran évaporateur.

1. Séparer le tuyau de vidange du raccord de vidange à la partie inférieure du boîtier de l'humidificateur.

2. Nettoyer le raccord de vidange s'il y a lieu.

3. Plier le tuyau de vidange pour décoller les dépôts de sédiments.
4. Rincer le tuyau de vidange avec de l'eau sous pression (eau du robinet) pour le nettoyer.
5. Replacer le tuyau de vidange sur le raccord de vidange.
6. Insérer l'écran évaporateur d'humidificateur dans le cadre.
7. Replacer le gicleur sur le plateau.
8. Placer le plateau sur le cadre.
9. Mettre l'ensemble écran évaporateur d'humidificateur dans le boîtier de l'humidificateur en appuyant jusqu'à ce qu'il soit bien en place. S'assurer que le tube d'arrivée d'eau n'est ni écrasé ni tortillé.
10. Remettre le couvercle sur l'humidificateur.
11. Pour vérifier le fonctionnement de l'humidificateur, se reporter à la section Vérification du fonctionnement de l'humidificateur.

Fin de la saison d'humidification

À la fin de la saison de chauffage, il faut nettoyer et arrêter l'humidificateur. Pour arrêter l'appareil, suivre les étapes 1 à 18 de la section À intervalles de 1 à 3 mois.

IMPORTANT

S'assurer que l'appareil est à l'arrêt.

Vacances

Fermer l'arrivée d'eau de l'humidificateur et mettre l'hygrostat à l'arrêt. Au retour, ouvrir l'arrivée d'eau de l'humidificateur et régler l'hygrostat.

VÉRIFICATION DU FONCTIONNEMENT DE L'HUMIDIFICATEUR

Après l'entretien ou la mise en marche pour l'hiver, vérifier le fonctionnement de l'humidificateur en suivant les étapes ci-dessous :

1. Mettre en marche l'humidificateur et ouvrir l'arrivée d'eau.

2. Régler l'hygrostat universel H908A à la valeur la plus élevée, ou régler l'hygrostat automatique H1008A à la position test, et régler le thermostat pour qu'il indique 6 °C (10 °F) de plus que la température de la pièce.

REMARQUE : L'hygrostat automatique H1008A restera en mode test pendant trente minutes. Puis, il se réglera automatiquement selon le facteur de givre maximal. Si la vérification n'est pas terminée au bout de trente minutes, tourner le cadran, puis régler de nouveau l'hygrostat à la position test pour prolonger la période d'essai.

1. Vérifier si l'eau circule dans le tuyau de vidange.

REMARQUE : Le ventilateur de l'appareil de chauffage doit être en marche pour que l'humidificateur fonctionne.

1. Régler le thermostat et l'hygrostat universel H908A pour qu'ils assurent une température de confort ou régler l'hygrostat automatique H1008A en fonction du facteur de givre désiré pour le faire fonctionner automatiquement.

DÉPANNAGE

Problème Ce	qu'il faut vérifier Ce qu'il faut faire
Faible humidité Le	ventilateur de l'appareil de chauffage ne fonctionne pas	Réenclencher le disjoncteur ou vérifier si le fusible est bon.Vérifier si l'appareil de chauffage est sous tension.Vérifier les connexions externes.Vérifier le réglage de l'hygrostat.Appeler un entrepreneur en chauffage.
	Le renouvellement d'air est rapide (courant d'air : l'air froid est sec et représente une charge supplémentaire pour l'humidificateur.)	Garder les portes et les fenêtres fermées.Fermer le registre de la cheminée (foyer) lorsque celle-ci n'est pas utilisée.Faire fonctionner le ventilateur d'extraction pendant une période minimum.Rendre les portes et les ouvertures étanches.
Humidité élevée	Condensation sur les murs	Arrêter l'hygrostat et fermer l'arrivée d'eau jusqu'à ce que la condensation disparaisse complètement.
	Forte condensation dans les fenêtres	Abaisser suffisamment le réglage de l'hygrostat pour éliminer la condensation. Il peut s'agir de condensation temporaire causée par les bains, le lavage des planchers, la cuisson, etc. Si la condensation persiste, il faut augmenter la ventilation.

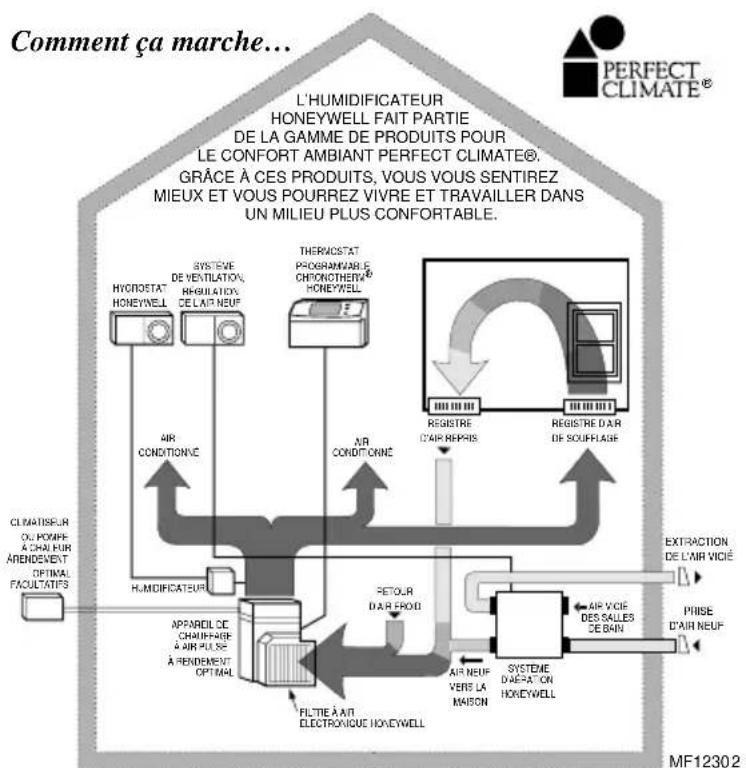

RÉGULATEURS Perfect Climate® POUR PLUS DE CONFORT ET DE COMMODITÉ

1. Régulateurs Perfect Climate® Comfort Center™ de Honeywell ou thermostats programmables Chronotherm® IV.
2. Filtres à air à fibres ou filtres à air électronique Honeywell.
3. Hygrostats Honeywell.
4. Humidificateurs Honeywell.
5. Systèmes d'aération Honeywell.

Pour décrire la perfection

Le milieu ambiant le plus pratique, le plus éconergétique, le plus propre, le plus sain et le plus confortable qui soit de nos jours! Obtenez cette ambiance parfaite en rassemblant les cinq principaux éléments d'un système de régulation d'ambiance résidentiel :

• un système de chauffage et de refroidissement à rendement optimal.
• une régulation précise et programmable de la température.
• une régulation efficace de la qualité de l'air ambiant
• la maîtrise de l'humidité.
• a ventilation et la distribution adéquates de l'air.

Communiquez avec votre représentant Perfect Climate® pour obtenir une évaluation pour votre maison.

GARANTIE

Honeywell garantit que ce produit, à l'exception de l'écran évaporateur de l'humidificateur, est exempt de tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables et ce, pour une période de un an à partir de la première date d'achat par le consommateur. En cas de défec-tuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywell réparera ou remplacera ledit produit (au choix de Honeywell) dans un délai raisonnable.

Si le produit est défectueux, le consommateur doit le retourner au magasin où il a été acheté, en y joignant la facture ou une preuve d'achat.

La présente garantie ne couvre pas les frais d'installation et de retrait de ce produit. La présente garantie ne s'appliquera pas s'il est démontré par Honeywell que la défectuosité ou le mauvais fonctionnement du produit est attribuable à un endommagement du produit alors que le consommateur l'avait en sa possession.

La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. Honeywell n'assume aucune responsabilité pour quelque dommage indirect que ce soit résultant d'une violation quelconque d'une garantie, expresse ou tacite, applicable au présent produit. Certains territoires et provinces ne permettent pas l'exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s'appliquer.

La présente garantie tient lieu de toutes les autres garanties, expresses ou tacites, et les garanties de valeur marchande et de conformité à une fin particulière sont par les présentes exclues après la période de un an de la présente garantie. Certains territoires et provinces ne permettent pas l'exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s'appliquer. La présent garantie donne au consommateur des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province ou le territoire.

Pour tout renseignement concernant cette garantie, veuillez écrire au Honeywell Customer Care, 1985 Douglas Dr N, Golden Valley, MN 55422 ou appeler la ligne directe 1-800-468-1502. Au Canada, veuillez écrire à Honeywell Limitée-Honeywell Limited, Produits de détail, ON15, 35 Dynamic Dr, Scarborough, Ontario M1V 4Z9.

Honeywell

Solutions de régulation et d'automatisation

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

Imprimé aux États-Unis sur du papier recyclé contenant au moins 10 % de fibres post-consommation.
