MODE D'EMPLOI XC6 ARTHUR MARTIN

Pour une vie plus facile.

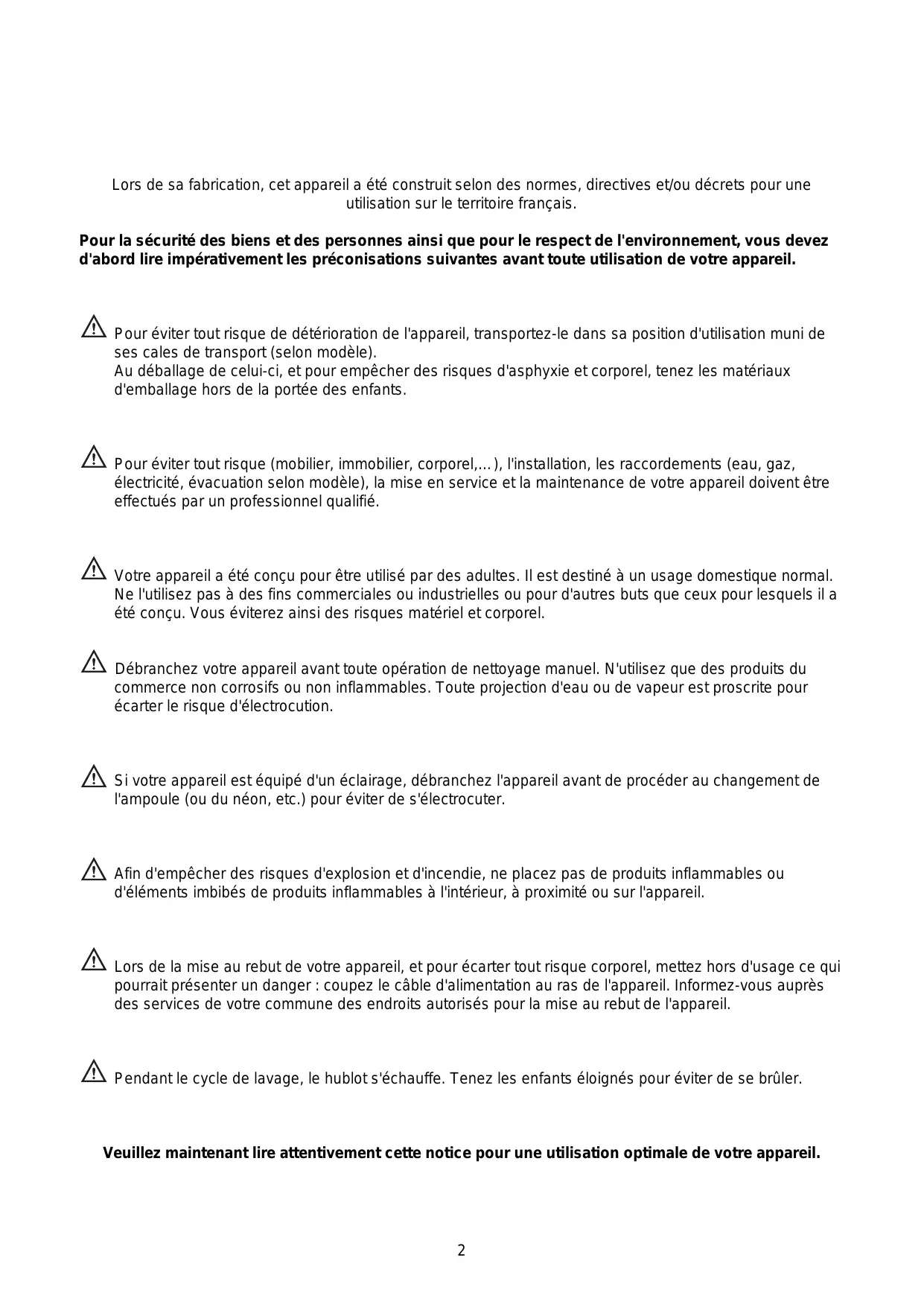

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Votre appeareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez alsis des risques matriel et corporel.

Débranche chez vous appeareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si vous appeareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

• Avertissements importants 4-5
  Description de l'appareil 6
  Utilisation de votre lave-linge. 7-11
  Comment faire un lavage? 12-14
  Tableau des programmes 15-17
  Guide delavage. 18-20
• Symboles internationaux. 20
• Entretien et nettoyage 21-22
• En cas d'anomalie de fonctionnement. 23-24
  ServiceAprees-Vente. 25

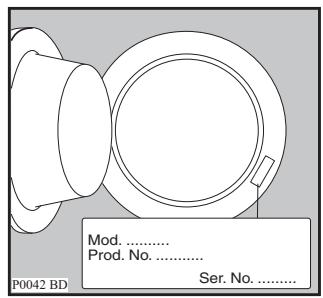

  Garantie 25

A l'attention de l'inseilasteur

• Caractéristiques techniques 25
  Installation. 26

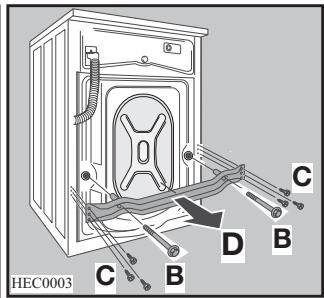

• Debridage 26
• Emplacement 26

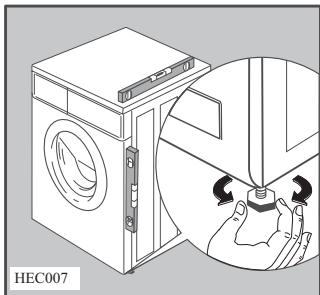

• Mise à niveau 26

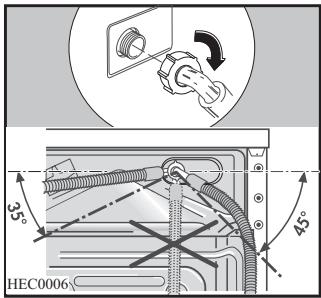

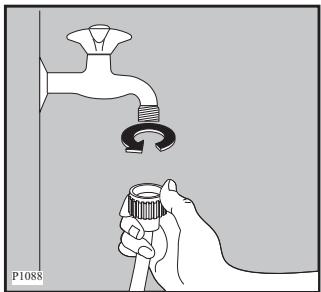

  Raccordement d'eau. 27

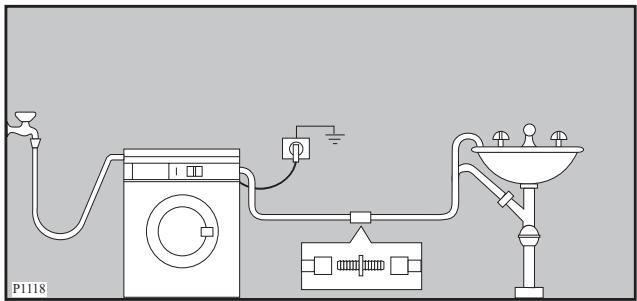

  Vidange d'eau. 27
• Branchement électrique 27

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été créé pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Notre apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
  Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.
• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit evaporé avant de placer les articles dans le tambour.
• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pièces se glissant entre le tambour et la cuve.

Utilisez strictement la quantité de produit assouplissant ou d'eau de Javel indiquée par le fabricant. Un surdosage de produit assouplissant ou d'eau de Javel peut occasionner des traces indélébiles sur le linge.
- Débranche toujours le lave-linge avant de procéder à son nettoyage et à son entretien.
- Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
Assurez-vous que les boutons et les fermétures à glissière sont fermés.
- Contrôletz toujours avant d'ouvrir le hublot, que l'eau a bien eté evacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
- Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
- Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
- Si le lava-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
- Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous replissiez le tambour.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié. Avant derialder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.

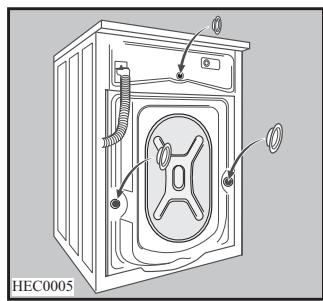

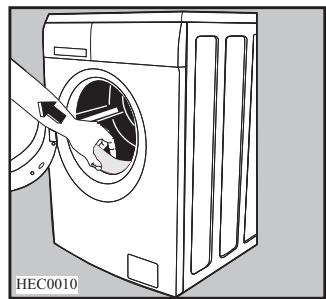

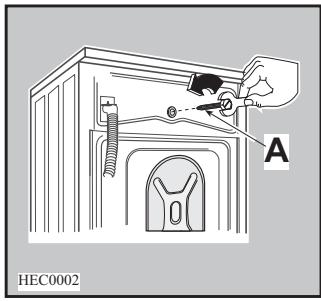

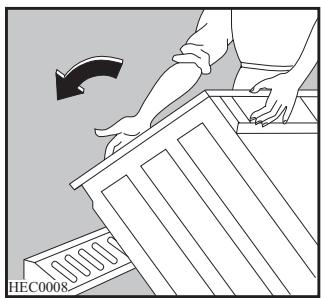

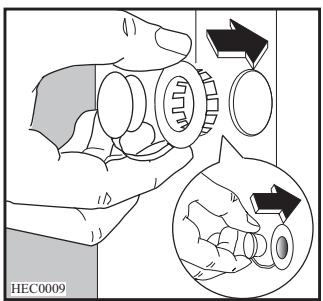

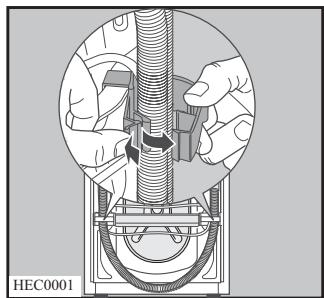

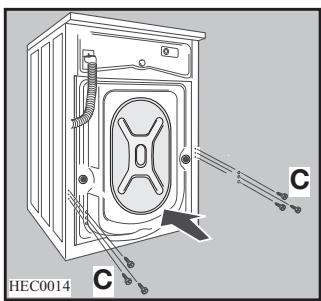

• L'appareil doit être débridé avant utilisation. L'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique
  A L'ATTENTION DE L'INSTALLATEUR.

L'appareil doit être débranché lors de l'opération de débridage.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Les sécurités

• Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé.
• Une sécurité electrolythermie interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
• Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutte.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avoc des charges partielles (en veillant toute fois à ne pas surcharger le tambour).

• N'utilisez la fonction de prélavage que pour du linge très sale.

• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermetre du hublot ou de la porte (selon modèle).

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre Traits comme déchet menager. Il doit plus etre remis au point de ramassage concené, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

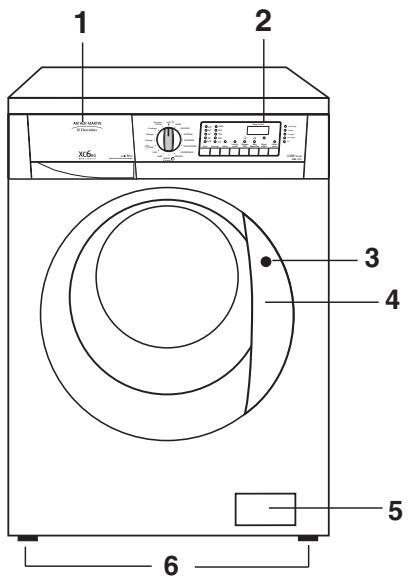

Description de l'appareil

1 Le distributeur de produits
2 Le bandeau de commandes
3 Levoyant "hublot verrouille"
4 La poignée du hublot

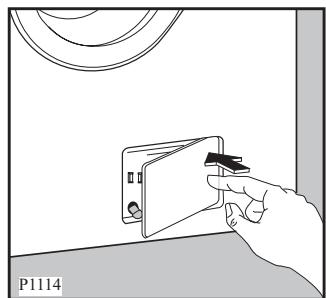

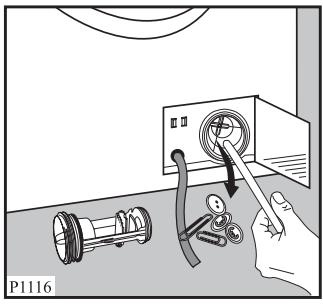

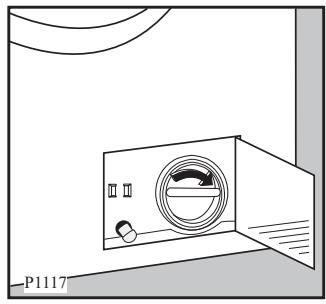

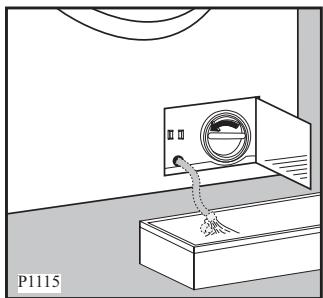

5 La pompe de vidange
6 Les vérins

Levoyant "verrouillé"

Le hublot est verrouillé durant tout le programme. Il ne peut être ouvert qu'à certaines conditions et après l'extinction duvoyant (voir page 14).

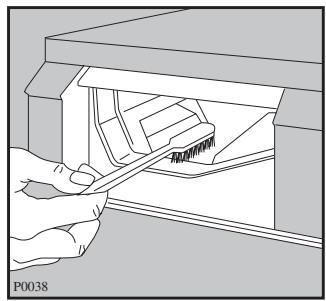

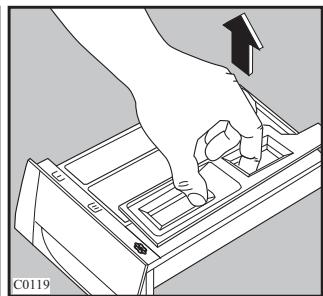

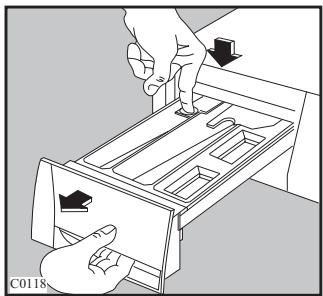

Le distributeur de produits

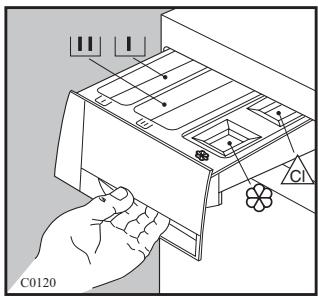

Symboles

Ll Prélavage
Lavage
Assouplissant
Javellisation

Utilisation de votre lave-linge

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

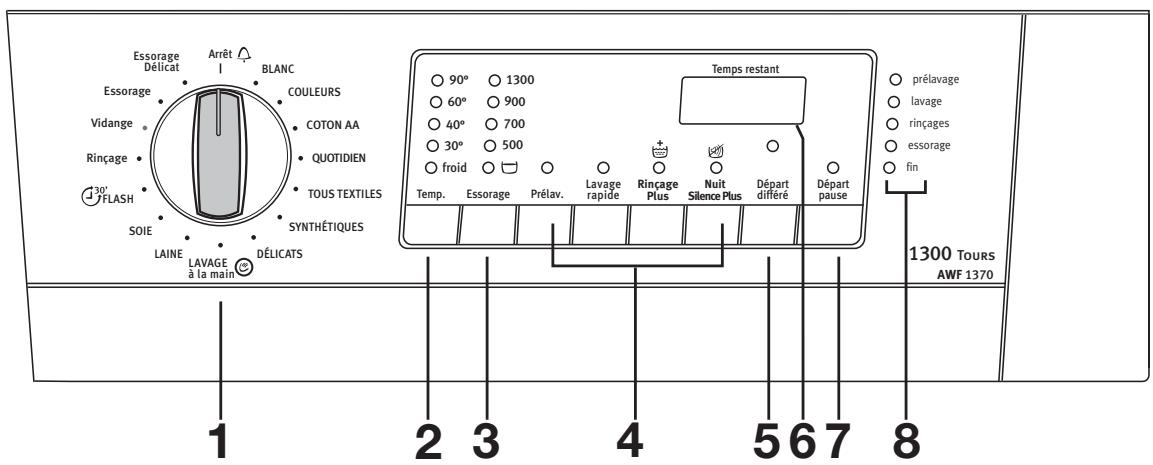

Le bandeau de commande

AWF 1370

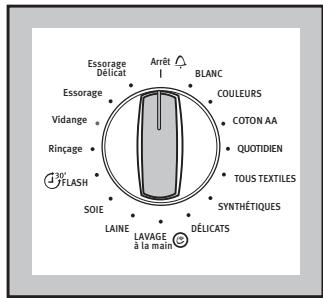

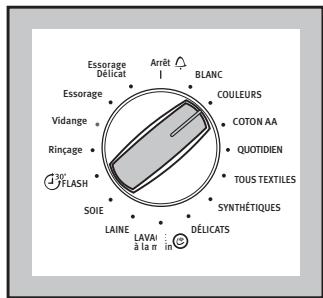

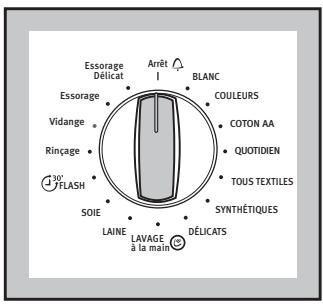

1 Le sélecteur de programmes

Cette manette est divisée en 3 secteurs:

Coton et lin
TOUS TEXTILES, SYNTHÉTIQUES, DÉLICATS, LAVAGE à la main, LAINE, SOIE et FLASH 30'
- Programmes supplémentaires

Arrêt = Annulation de programme/Mise hors tension

Le sélecteur de programmes peut être tourné soit vers la croite soit vers la gauche.

Le programme "COTON AA" peut être sélectionné pour du linge peu ou normalement sale (blancs et couleurs résistants) à 60^ et 40^ . La température sera automatiquement réduite et le temps de lavage sera prolongé pour obtenir la classe AA aussi bien en efficacité de lavage qu'en consommation d'énergie.

A la fin du programme le sélecteur doit être tourné sur "Arrêt" pourmettre le lave-linge hors tension.

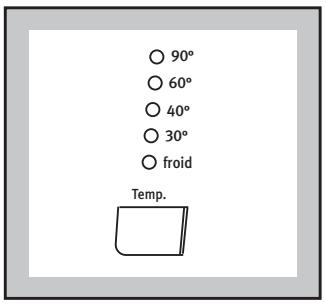

2 Touche "Temp."

Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez désirir une valeur différente de celle qui est proposée par le lave-linge; le voyant correspondant s'allume.

La température maximum est de 90^ pour le coton BLANC, de 60^ pour le coton COULEUR et TOUS TEXTILES, de 40^ pour le programme QUOTIDIEN, les SYNTHÉTIQUES, les DÉLICATS, la LAINE et le “LAVAGE à la main” ©, de 30^ pour la SOIE et le programme «FLASH 30».

A la position "froid" le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être可以选择 pour le linge très délicat, tel que les voilages par exemple.

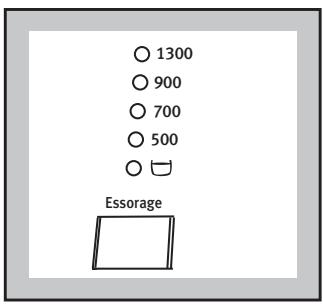

3 Touche "Essorage"

Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez désir une valeur différente de celle qui est proposée par le lave-linge; le voyant correspondant s'allume.

Les vitesses maximum pour les divers types de tissus sont les suivantes :

• COTON: 1300 tr/min (AWF 1370 - AWF 1370 S)
  1400 tr/min (AWF 1470);
  TOUS TEXTILES, SYNTHÉTIQUES, LAINE, LAVAGE "à la main" : 900 tr/min;
• DÉLICATS, SOIE et «Flash 30»: 700 tr/min.

EnChoosinglafonction（arrêtcuvepleine) I'eau du dernier rincage n'est pas evacuée à la fin du programme seleactionné pour eviter le froissage du linge s'il n'est pas sorti immédiatement du tambour desl'arrêtdeI'appareil.

A la fin du programme le voyant "hublot verrouillé" reste allumé, le voyant de la touche "Départ Pause" s'éteint, un zéro clignotant apparait sur l'écran, les voyants "fin" et restent allumés, le hublot est bloqué et l'eau doit être vidangée.

Pour ce faire, il est possible de:

• selectionner le programme "Vidange".

L'eau est vidangée sans essorer.

• selectionner les programmes "Essorage" ou "Essorage Délicat".

Choisissez la vitesse de l'essorage en appuyant sur la touche "Essorage" et puis appuyez sur la touche "Départ Pause". L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionné.

Attention!

N'oubliez pas de tourner le sélecteur de programmes avant sur "Arrêt", puis sur "Vidange", "Essorage" ou "Essorage Délicat".

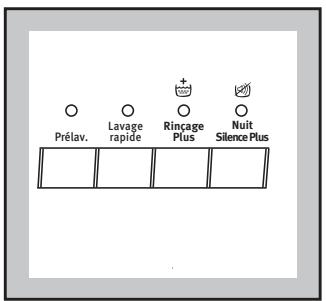

4 Touches OPTIONS

Il est possible désir différentes fonctions.

Choisissez avant le programme désiré, puis sélectionnez les fonctions et appuyez sur la touche "Départ Pause".

En appuyant sur ces touches les voyants correspondants s'allument. En appuyant de nouveau sur les touches ils s'éteignent.

Si on a sélectionné une option incorrecte, les voyants clignotent pendant 2 secondes, l'écran affiche les lettres «Err» et 3 signaux sonores retentissent.

Ces touches permettent deCHOISIR les fonctions:

• Prélavage (Prélav.): si vous souhaitez effectuer un prélavage avant le lavage,CHOISSEZ cette fonction (qui ne peut pas etre selectionnee pour la LAINE, le LAVAGE "a la main", la soie et le programme FLASH 30').

Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques alors que pour le programme linge délicat, seule la vidange de l'eau est effectué.

• Lavage rapide: à utiliser pour le linge peu sale (cette option ne peut pas être sélectionnée pour les programmes suivants: COTON AA, QUOTIDIEN. SYNTHÉTIQUES, LAINE, LAVAGE “à la main” ©, SOIE et FLASH 30'). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées.
• Rincage Plus: la machine a eté concue pour consommer peu d'eau. Pour les personnes particulièrement sensibles, il peut être toute fois nécessaire de rincer le linge avec une quantité d'eau supérieur (2 rincages).

Les rincages supplémentaires ne peuvent etre effectués que pour les programmes coton, Tous textiles, synthétiques, délicats et soie.

• Nuit Silence Plus : enCHOIsissant cette fonction I'eau du dernier rincege n'est pas evacuée à la fin du programme selectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dés l'arrêt de l'appareil.

Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué), cette option peut êtrecision pour un lavage de nuit, pour profiter du tarif heures creuses.

Dans les programmes pour coton, l'appareil effectuera 3 rincages supplémentaires et 1 rince supplémentaire dans les programmes Tous textiles et synthétiques.

A la fin du cycle, le voyant correspondant à la fonction Nuit Silence Plus et le voyant “hublot verrouillé” restent allumés, les voyants de la touche “Départ Pause” et “Fin” s'éteignent et l'écran d'affichage visualise un zéro clignotant pour indiquer que l'eau doit être vidangée.

Pour compléter le cycle,CHOISSEZ l'une de ces possibiltés:

• selectionner le programme "Vidange".

L'eau est vidangée sans essorer.

• selectionner les programmes "Essorage" ou "Essorage Délicat".

Choisissez la vitesse de l'essorage en appuyant sur la touche "Essorage" et puis appuyez sur la touche "Départ Pause". L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionné.

Attention!

N'oubliez pas de tourner le sélecteur de programmes avant sur "Arrêt", puis sur "Vidange",

Si vous appuyez simultanément sur les touches "Rinçage plus" et "Départ Pause" pendant environ 4 secondes, le signal sonore à l'affichage, à la fin du cycle de lavage et en cas de selection incorrecte, est supprimé.

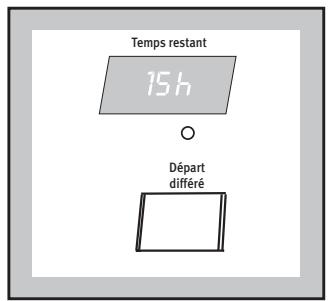

5 Touche "Départ différé"

Avec cette touche, il est possible de retarder le départ du programme de 30, 60, 90 min. jusqu'à 2 heures et puis toutes les heures jusqu'à un maximum de 23 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparait.

Cette option ne peut pas etre selectionnee avec les programmes "Vidange", "Essorage" et "Essorage Delicat".

Cette option doit être sélectionnée après avoir sélectionné le programme et les options et avant d'appuyer sur la touche "Départ Pause".

Le décompte (en heures) est visualisé sur l'écran.

Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche "Départ pause".

Pour annuler le départ différé, si vous avez déjà appuyé sur la touche "Départ Pause":

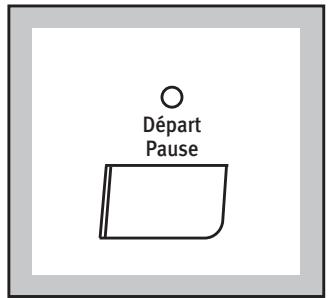

• mettez le lave-linge en PAUSE en appuyant sur "départ pause";
• appuyez sur la touche "Départ différé" jusqu'à ce que l'écran l'écran affichera
• appuyez de nouveau sur la touche "Départ Pause" pour faire redémarrer le programme.

Attention!

Durant toute la durée du département différé, le hublot est bloqué (voyant du hublot allumé).

Si vous doivent ouvrir le hublot, mettez d'abord le lave-linge en PAUSE. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche "Départ Pause".

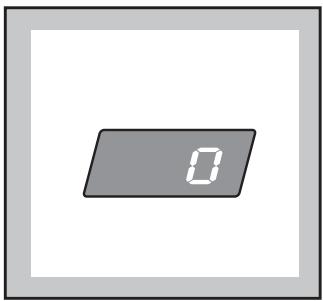

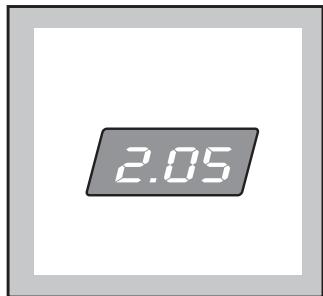

6 Écran d'affichage (Temps restant)

L'écran affiche les informations suivantes :

Annulation du programme
- Durée du programme choisi
Départ différé
- Fin du programme

Annulation du programme

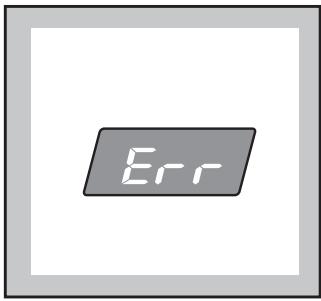

• Sélection erronée des options

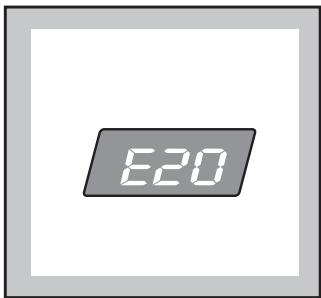

  Code d'alarme
  Si on a annulé un programme - le sélecteur de programmes est tourné sur la position "Arrêt" - l'écran et tous les voyants sont éteints.
• la durée du programme de lavage en heures et en minutes, qui apparaît une fois que le programme a été sélectionné (voir tableau des programmes).
  Elle est calculée automatiquement en fonction de la charge maximum prévue pour chaque type du linge.

Après le départ du programme, (une fois que l'on a appuyé sur la touche "Départ pause") le temps restant s'actualise à chaque minute.

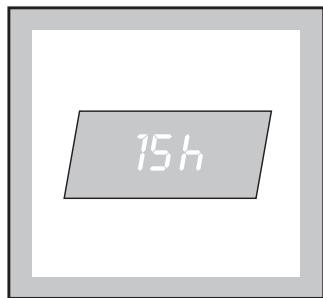

Départ différé

Si on a sélectionné cette option à l'aide de la touche correspondante (23 heures maximum), le nombre d'heures au bout desquelles vous souhaitez que le programme commence apparait sur l'écran pendant 3 secondes environ. La durée du programme s'affiche ensuite.

Une fois que vous avez appuyé sur la touche "Départ Pause", le décompte s'actualise toutes les heures et, lorsqu'il ne reste que 2 heures, tous les 30 minutes.

- Fin du programme

Un zéro clignotant apparait sur l'écran à la fin du programme (le hublot peut être ouvert à condition que levoyant du hublot soit éteint).

- Sélection erronée des options

Si lors de la sélection du programme de lavage vousCHOISSEZ une option non compatible avec ce programme, le code "Err" apparait sur I'ecran d'affichage pendant 2 secondes environ.

Code d'alarme

En cas d'anomalie de fonctionnement un code d'alarme apparait sur l'écran (p.ex. E20). Voir informations plus détaillées au chapitre "En cas d'anomalie de fonctionnement".

7 Touche "Départ Pause"

Cette touche a 2 fonctions :

• départ: une fois que vous avez sélectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et resté allumé de manière fixe.

Si un départ différé a été sélectionné avec la touche 5, le décompte commence et est visualisé sur l'écran;

• pause: si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.

Quand le cycle en cours est mis en mode PAUSE, il est possible d'ouvrir le hublot à condition que :

• le lave-linge ne soit pas en phase de chauffage
• le niveau d'eau ne soit pas haut
• le tambour ne soit pas en mouvement.

En ce cas le voyant du hublot s'eteint.

Attention! Avant d'effectuer une modification quelconque du programme en cours, le lave-linge doit etre mise en PAUSE.

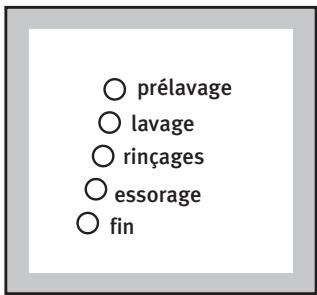

8 Voyants de déroulement du programme

Lors de la sélection du programme, les voyageurs correspondant aux différentes phases s'allument. Quand le programme commence, seul le voyageant correspondant à la phase en cours reste allumé.

A la fin du programme le voyant "fin" s'allume".

Si levoyant "fin" clignote et un code d'alarme apparait sur l'écran, cela signifie qu'il y a une anomalie dans le fonctionnement de la machine:

• E40: 4 clignotements: hublot ouvert
• E20: 2 clignotements: dificulté de vidange.
• E10: 1 clignotement: dificulté d'arrivée d'eau

Reportez-vous au chapitre "En cas d'anomalie de fonctionnement" pour l'élimination du problème.

Informations des programmes

Programme complet qui peut être sélectionné avec les options suivantes:

"Essorage", (Arrêt Cuve Pleine), "Nuit Silence Plus et "Départ différé".

Utilisez ce programme pour le linge peu sale ou nécessitant d'être rafraîchis.

Charge maxi: 2 kg

Température du lavage: 30^

Durée du programme: 30 min. (2 rincages)

Essorage final: 700 tr/min.

Rinçage

En choisissant ce programme il est possible de rincer et essorer le linge de coton lavé à la main.

L'appareil effectuera 3 rincages et après un essorage final à la vitesse maximum.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Vidange

Pour vidanger l'eau du dernier rincege dans les programmes avec l'option "Nuit Silence Plus" ou (Arrêt Cuve Pleine).

Avant tournez le sélecteur de programmes sur "Arrêt" et puis Sélectionnéz le programme "Vidange" et appuyez sur la touche "Départ Pause".

Essorage

Essorage séparé à la vitesse maximum pour le lingel lavé à la main. Utilisez ce programme seulement pour le coton.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Essorage délicat

Essorage séparé à la vitesse de 700 tr/min. pour le linge lavé à la main. Utilisez ce programme pour les synthétiques, les délicats, la laine, le lavage à la main et la soie.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Annulation du programme en cours et mise hors tension de l'appareil.

Comment faire un lavage?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommendons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage évientuel du tambour et de la cuve.

1. Versez un 1/2 de dose de lessive dans le distributeur "lavage" (LII).

2. Affichez un programme à 90^ .

3. Enclenchez la touche "Départ/Pause": le cycle de lavage commence.

Nous vous recommendons d'effectuer régulièrement des cycles de lavage à haute température (90^) dans un but sanitaire (bacteries, odeurs, ...).

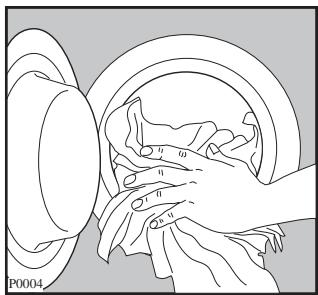

1. Chargement du linge

Ouvrez le hublot.

Introduisez les pieces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pieces.

Fermez le hublot.

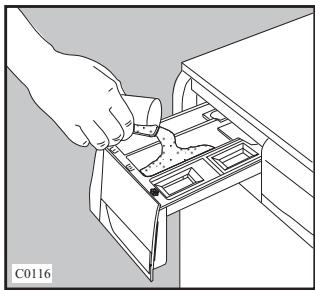

2. Dosage de la lessive

Votre lave-linge a ete concu de maniere a reduire vos consommations en eau et produits lessiviels, réduisiez donc les doses préconisées par les fabricants de lessive.

Versez la dose de lessive en poudre dans les compartments lavage "L" et prélavage "L" si vous avons choisi l'option "prélavage".

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe "Produits" du guide de lavage.

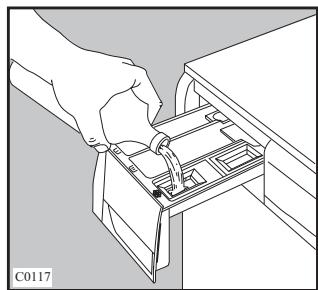

3. Dosage de l'additif

Versez eventuelflement l'assouplissant dans le bac et I'eau de Javel dans le bac

Ne dépassez jamais le repère MAX.

Refermez te tiroir.

4. Mise sous tension du lave-linge

Tournez le sélecteur sur la position souhaitée.

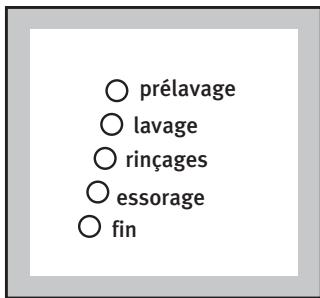

5. Choix du programme

Tournez le sélecteur sur la position souhaïée.

Les voyants des différentes phases qui composent le programme s'allument.

L'écran visualise la durée du programme.

6. Choix de la température

Appuyez une ou plusieurs fois sur la touche si vous souhaitez selectionner une température différente de cette qui est proposée par le lave-linge ou le lavage à froid; le voyant correspondant s'allume.

7. Choix de la vitesse d'essorage ou de la fonction (Arrêt Cuve Pleine)

Appuyez une ou plusieurs fois sur la touche jusqu'à ce que levoyant correspondant à la vitesse chosesie ou à la fonction s'allume.

Si vous choisissez la fonction , le lave-linge s'arrête, à la fin du programme, avec l'eau dans la cuve.

AWF 1370-AWF 1370S

AWF 1470

8. Sélectionnez éventuelles :

• l'option "Prélavage" et/ou
• l'option "Lavage rapide" et/ou
• l'option "Rinçage Plus"
• l'option "Nuit Silence Plus" (2)

à l'aide des touches correspondantes en fonction du degré de salissure du linge et du type de textile.

Le(s) moyant(s) correspondant(s) s'allume(nt).

9. Sélectionnez éventuelles l'option "Départ différé"

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "Départ différé" pour sélectionner le nombre d'heures au bout desquilles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparait.

10. Démarrage du programme

Appuyez sur la touche "Départ Pause": le voyant correspondant arrêté de cligneter, le voyant du hublot s'allume et seul le voyant de la phase en cours resté allumé.

Si vous avez sélectionné le "Départ Différé", le lavelinge commence le décompte.

L'écran visualise la durée du programme ou le département différé sélectionné.

11. Modification d'une option ou d'un programme en cours

Il est possible de modifier n'importe qu'elle option avant que le programme ne l'exécuté. Si le programme est en cours, avant de procéder à une modification quelconque, il faut tout d'abordmettre le lave-linge en PAUSE, changer les options et appuyer de nouveau sur la touche "Départ Pause".

Si vous souhaitez changer le programme en cours il faudra tournier le sélecteur sur "Arrêt" pour annuler le programme que la machine est en train d'effectuer, Sélectionner le nouveau programme et appuyer de nouveau sur la touche "Départ Pause" pour le faire démarrer. Le lave-linge reprend le cycle depuis le début et l'eau reste dans la cuve.

12. Interruption du programme

Appuyez sur la touche "Départ Pause", le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.

13. Annulation d'un programme en cours

Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "Arrêt". Sélectionnez le nouveau programme.

14. Ouverture du hublot durant le déroulement d'un programme

Le hublot peut être ouvert, après avoir mis le lavelinge en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage;
• le niveau de l'eau ne soit pas haut;
• le tambour ne soit pas en mouvement.

Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, le voyant du hublot s'eteindra et vous pourrez ouvrir le hublot.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il fautmettrele lave-linge hors tension en tournant le selecteur sur la position "Arret" etattendre environ 3 minutes avant d'ouvrir le hublot.

Attention au niveau et à la température de l'eau dans le lave-linge!

Après la fermeture du hublot il faudra sélectionner de nouveau le programme et les options éventuelles.
Ensuite appuyez sur la touche "Départ Pause".

15. Fin du programme

Le lave-linge s'arrête automatiquement. Les voyants de la touche "Départ Pause" et celui sur le hublot s'éteignent tandis que levoyant "fin" s'allume. L'écran visualise un zéro clignotant..

Si vous avez besoin les options "Nuit Silence Plus" ou (Arrêt Cuve Pleine), les voyants des touches correspondantes, les voyageurs "fin" et celui sur le hublot restent allumés pour signaler que l'eau doit être vidangée avant d'ouvrir le hublot. L'écran visualise un zéro clignotant.

Pour compléter le cycle, tournez le sélecteur sur "Arrêt" et ensuite selectionnez le programme "Vidange", "Essorage" ou "Essorage Délicat" enCHOIsissant la vitesse convenant au linge qui vient d'être lavé;

Le déverrouillage du hublot est signalé par l'extinction duvoyant correspondant et par l'allumage duvoyant "fin".

Tournez le sélecteur sur "Arrêt" à nouveau pourmettre le lave-linge hors tension.

Sortez le linge.

Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge évientuellesment oublie dans le tambour ne soit abîmé lors du lavage suivant (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.

Il est conseilé de fermer le robinet de l'eau et de débrancher la prise de courant.

Laissez le hublot entrouvert pour aérer le lave-linge.

Programmes de lavage

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/ Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres	Durée h/min
Blanc, par ex. draps, nappes, linge de maison	6 kg	BLANC 40°-90°C (COTON)	Lavage à 40°-90°C3 rincages Essorage long	Essorage/ PréavageLavage rapideRinçage plus Nuit silence plus	2,3	57	2.22
Couleurs, par ex. chemises, blouses, lingerie, serviettes, linge de maison	6 kg	COULEURSFroid-60°C (COTON)	Lavage à froid-60°C3 rincages Essorage long	Essorage/ PréavageLavage rapideRinçage plus Nuit silence plus	1,3	54	2.00
Coton énergie	6 kg	COTON AA** 40°-60°C	Lavage à 40°-60°C3 rincages Essorage long	Essorage/ PréavageRinçage plus Nuit silence plus	1,02	54	2.28
Linge de coton peu sale	6 kg	QUOTIDIEN 40°C	Lavage à 40°C3 rincages Essorage long	Essorage/ PréavageRinçage plus Nuit silence plus	1,14	54	2.20
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	3 kg	TOUS TEXTILES froid-60°C	Lavage à froid-60°C3 rincages Essorage court	Essorage/ PréavageLavage rapideRinçage plus Nuit silence plus	0.95	55	1.33
Synthétiques délicats	3 kg	SYNTHETIQUES 40°C	Lavage à 40°C3 rincages Essorage court	Essorage/ PréavageRinçage plus Nuit silence plus	0,5	52	1.30

• Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente. Elles se réferent à la température la plus élevé prévue pour chaque programme.
  ** Le programme "COTON AA" à 60°C avec une charge normalisée de 6 kg est le programme de référence pour les données contenues dans l'étiquette énergie, conformément à la norme CEE 92/75.

EnChoosingunetempératurede 40^ avecleprogramme“COTONAA”permettra d'obtenirla classeAAaussibien enefficacitédelavage,qu'enconsommationd'énergie.

La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, la quantité de produit lessiviel, de la température de l'eau...

Programmes de lavage

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/ Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres	Durée min
Délicats, par ex. acrylique, viscose, polyester, laine, mixte synthétique	3 kg	DELICATS froid - 40°C	Lavage à froid - 40°C3 rinchages Essorage court	Essorage/ Prélavage Lavage rapide Rinchage plus Nuit silence plus	0,55	57	1.00
Linge délicat portant l'étiquet- te "lavage à la main"	2 kg	LAVAGE à la main @ froid - 40°C	Lavage à froid - 40°C3 rinchages Essorage court	Essorage/ Nuit silence plus	0,35	55	56
Laine, avec la marque "pure laine vierge"	2 kg	LAINE froid - 40°C	Lavage à froid - 40°C3 rinchages Essorage court	Essorage/ Nuit silence plus	0,35	55	55
Soie	1 kg	SOIE 30°C	Lavage à 30°C3 rinchages Essorage court	Essorage/ Rinchage plus Nuit silence plus	0,3	53	40
Coton, synthétiques et délicats peu sales ou nécessitant d'être rafraîchis	2 kg	FLASH 30°C	Lavage à 30°C2 rinchages Essorage court	Essorage/ Nuit silence plus	0,3	40	30

Tableau des programmes

Programmes spéciaux

Type de linge	Charge maxi	Programme	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres	Durée min
Coton lavés à la main	6 kg	Rinçage	3 rincages avec additifsEssorage long	Essorage/ Rincage plus Nuit silence plus	0,08	48	45
Coton, synthétiques, soie, délicats et laine lavés avec les options Nuit Silence Plus ou C	6 kg	Vidange	Vidange de l'eau		-	-	2
Coton lavé à la main ou avec l'option Nuit Silence Plus ou C	6 kg	Essorage	Vidange et essorage long	Essorage	-	-	10
Synthétiques, délicats, laine, soie, lavage à la main ou avec l'option Nuit Silence Plus ou C	3 kg	Essorage Délicot	Vidange et essorage bref	Essorage	-	-	6
	-	Arrêt	Annulation du programme en cours et mise hors tension		-	-	-

Guide de lavage

Charges de linge maximes selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
  au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.

peignoir de bain	1200 g
serviette deTOILTTE	180 g
grand drap	1300 g
drap 1 personne	800 g
taie d'oreiller	200 g
chemise de nuit	180 g
pyjama homme	500 g
pyjama enfant	200 g
chemise homme	250 g
chemisier	150 g
torchon	100 g
blouse de travail	300 g à 600 g

Vérification du linge

• Videz les poches.
• Fermez les fermétures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épinges et les agrafes.
• Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.
  Recousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par catégorie:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient de Traits avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Temperatures

Température elevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taires d'oreiller, etc.

Les fibres, blanches en général, qui peuvent être très tachées.

Température moyenne : 60^ C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: froid - 30^ C - 40^ C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

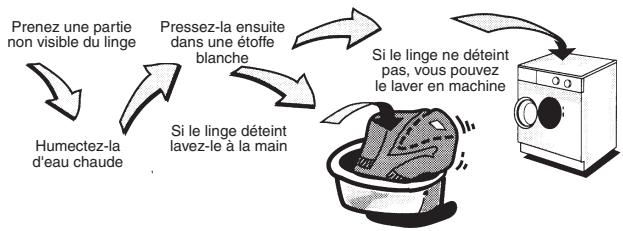

Lavage du linge couleur

Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Programme laine Woolmark

Le programme laine de votre lave-linge porte le sigle Cela signifie que vous pouvez laver en toute sécurité les articles portant I'etiquette ci-contre.

Pour éviter le feu trage, vous devez limiter la charge à 2 kg.

Le cycle laine de cette machine à laver a étéapprovéparlaWoolmark pour le lavage des articles Woolmark lavables en machine, sous réservé que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver.M9604.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir,URTout si elles sont anciennes,en procedant de I'extérieur de la tache vers l'intérieur,cesi afin d'eviter de faire des cernes.

Herbes. Savonnez soigneusement,TRAITEZ à l'eau de Javel diluée. Pour les lainages, I'alcool à 90^ peut donner de bons résultats.

Crayons à bille - feuitre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges en prénant soin de changer fréquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laisseriez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'enPTRirer le plus possible,uis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses.
Si l'eau est calcaire (l'utilisation d'un anticalcaire es conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant la Compagnie de distribution d'eau de votre région ou tout autre service compétent.

Remarque:

N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifique conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Les lessives en poudre s'utilisent sans restriction. Les lessives liquides ne doivent pas etre utiliserles lors de la selection d'un prélavage. pour tout cycle sans prélavage, elles peuvent etre versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartment lavage, dans les deux cas, il est impératif de démarrer sans retard le cycle de lavage.

Si vous sechez ensuite votre linge dans un sechelinge, n'oubliez pas de retarder la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

Les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boîte à produits de votre lave-linge.

Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage pour Traits les taches, vous devez demarrer sans retard le cycle de lavage.

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.
Ne dépassez pas les doses maximales.

C. Javellisation

L'emploi d'eau de Javel n'est possible qu'avec les programmes pour le coton.

Assurez-vous toute fois que le textile supporte ceTraitement. L'eau de Javel est entrainee automatiquement lors du premier rincage. Il vous suffit, avant de mettre le lave-linge en marche, de verser, dans le compartment correspondant selon I'action désirée, de 1/4 à 1 verre d'eau de Javel à 12^

L'eau de Javel à 12^ chl est obtenue en versant un berlingot à 48^ chl dans un flacon d'un litre et en complétant avec de l'eau.
Ne pas dépasser les doses maximales.

i Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une étiquette d'entretien spécifique comment lestraiter. Suivez scrupuleusement ces indications.

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	cl Chlorage dilué à froid			Chlorage interdit
REPASSAGE	Fort 200°C maxi	Moyen 150°C maxi		Doux 110°C maxi	Ne pas repasser
NETTOYAGE A SEC	A Tous solvants	P Perchloréthylène ou essences minérales (essence F, White Spirit)		F Uniquement essences minérales (Pour linge et tissus blancs)	Ne pas nettoyer à sec
SECHAGE	Linge étendu	Linge suspendu	Sur cintre	Haute temp. Temp. modérée Séchage en tambour	Ne pas sécher en tambour

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'avier la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilise jamais de produits abrasifs ou caustiques.

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
• Lavez-le sous l'eau courante.
• Pour faciliter le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

• Nettoyez le logement interne du tiroir avec une brosse à dents.
• Remettez le tiroir en place.

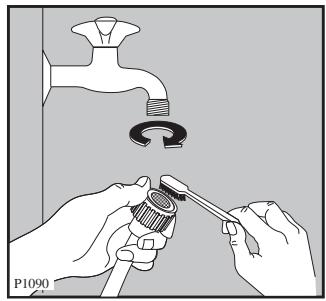

Le filtr du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se replir, contrôle que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivee d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtré avec une petite brosse.

Revissez bien l'embout du tuyau.

La pompe de vidange

La pompe doit être contrôle régulierement et surtout si

• l'appareil ne vidange pas et/ou n'essore pas;
• l'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de suture, pieces de monnaie, agrafes, etc.

Procedez comme suit:

• débranchez l'appareil;
• attendendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus);
  ouvrez le volet de pompe;
• placez un écipient sur le sol pour recueillir l'eau qui avait eventuèlement sortir de la pompe;
• sortie le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le écipient et enlevez le bouchon;
• quand l'eau ne sort plus devissez le couvercle de la pompe et sortez cette dernière.

• enlevez les évventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
• bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;

• revissez le couvercle de la pompe;
• fermez le volet.

Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ prenez les précautions suivantes:

• débranchez l'appareil;
• fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
• placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
• revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.

De cette façon, l'eau restée dans les tuyaux sera evacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

Si I'appareil ne vidange pas

Si l'appareil ne vidange pas, précédez de la manière suivante pour évacuer l'eau:

• Debranchez l'appareil.
  Fermez le robinet d'arrivée d'eau.
• Attendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus).
• Ouvrez le volet de pompe.
• Placez un écipient sur le sol, sortez le petit tuyau d'évacuation, placez-le dans le écipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le écipient. Lorsque le écipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cesse de-sortir.
• Contrôlez la pompe comme décrit au paragraphe précédent.
• Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
• Revissez le couvercle de la pompe et fermez le volet.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications.

Cependant, si vous constazez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.

Pendant le fonctionnement du lave-linge, on peut entendre des signaux sonores et voir apparaitre les codes d'alarme suivants qui clignotent sur l'affichage:

• E10: Difficultés de l'alimentation de l'eau
• E20: Difficultés de vidange
• E40: Hublot ouvert

Après avoir eliminé les causes eventuelles de l'anomalie, appuyez sur la touche “Départ Pause” pour faire redémarrer le programme interrompu. Si l’anomalie n’a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Symptômes	Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés.
• La machine s'accêté pendant un cycle de lavage	Vérifiez que: • la pression d'eau est suffisante, • la pompe de vidange n'est pas obstruée, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction "Nuit Silence Plus" ou A.C.P.).
• La machine ne démarre pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (E40), • le départ du programme a été effectivement commandé (touche "Départ Pause" enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un Départ différé.
• La machine n'essore pas ou ne vidange pas	Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié (E20), • la pompe de vidange n'est pas obstruée (E20), • la charge de linge est correctement répartie dans le tambour (voir paragraphe "anti-balourd") • ce n'est pas un arrêt cuve pleine d'eau (fonction "Nuit Silence Plus" ou ).
• La machine ne se remplit pas	Vérifiez que: • le robinet d'acciviée d'eau est ouvert et que la pression est suffisante (E10), • il n'y a pas de coupure d'eau (E10), • le hublot du lave-linge est correctement fermé (E40), • le tuyau d'acciviée d'eau n'est pas plié (E10), • le filtre d'acciviée d'eau n'est pas obstrué (E10).
• La machine vibre, est très bruyante	Vérifiez que: • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop préc du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante
• Le cycle de lavage est beaucoup trop long	Vérifiez que: • la pression d'eau est suffisante (E10), • la pompe n'est pas obstruée (E20), • il n'y a pas eu de coupure de courant.
• La machine se remplit mais vidange aussiôt	Vérifiez que: • la crosse de vidange n'est pas accrochée trop bas.
• Vous trouvez de l'eau autour du lave-linge	Vérifiez que: • il n'y a pas trop de dessive, • la dessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le couvercle de la pompe est correctement visse après son nettoyage, • le petit tuyau de vidange est bouché, • le tuyau d'acciviée d'eau est étanche.
• Le hublot ne s'ouvre pas	Vérifiez que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvrir le hublot que lorsque le voyant correspondant sera étient.
• On entend un bruit inhabituel	• La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une meilleure distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil.
• On ne voit pas d'eau dans le tambour	• Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

Service après-venture

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateur.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signaléique située pres du hublot (voir figure cidesous).

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur	85 cm
	Largeur	60 cm
	Profondeur	62.5 cm
RACCORDEMENT	Tension/Frequency	230 V / 50 Hz
	Puisance max.	2200 W (10 A)
PRESSION D'EAU	Minimum	0.05 MPa
	Maximum	0.8 MPa
CAPACITE MAXIMUM	Coton, lin	6 kg de linge sec
	Tous TEXTILES,Synthétiques, délicats	2.5 Kg de linge sec
	Laine/Lavage à la main/FLASH 30'	2 kg de linge sec
	Soie	1 kg de linge sec
VITESSE D'ESSORAGE	Maximum	1300 tr/min. (AWF 1370 - S)1400 tr/min. (AWF 1470)
Consommations pour le lavage d'une charge maximumde coton avec le programme COTON AA 60°:		1,02 kWh54 litres

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Débridge

Avant la première mise en marche, vous nevez impératifement retarder de votre apparéil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l' apparéil (déménagement par exemple).

• Àpres avoir enlevé les protections de transport, appuyez avec soin l'appareil sur la partie arrêté pour retirez le bloc en polystyrene qui constitue le socle de l'emballage.
• Redressez l'appareil et retirez la fixation du cable d'alimentation électrique et du tuyau de vidange des leur support placé à l'arrière de l'appareil.

• Avec une clé dévissez et otez la vis centrale arrrière A, en haut. Enlevez avec soin le goujon en plastique correspondant.
• Dévissez et otez les deux grandes vis arrrière B et les six petites vis C, en bas.

• Sortez le rail de transport D et revissez les six petites vis C à leur place (voir figure ci-dessous).
• Ouvrez le hublot et enlevez le bloc en polystyrene accroché avec du ruban adhésif au joint du hublot.

• Bouchez l'ouverture centrale et les deux

ouvertures (en bas) à l'aide des caches plastique se trouvant dans l'enveloppe contenant la notice d'utilisation.

• Branchez le tuyau d'alimentation de la façon décrite au paragraphe "Raccordement d'eau".

Transporter un apparéil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chic.

Emplacement

L'installation de votre apparéil nécessite:

• Une alimentation électrique (voir raccordement électrique)
• Une arrivée d'eau avec branchement 20x27
• Une évacuation d'eau
• Un local aéré

Placez l'appareil sur un sol plat et dur. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximé des tuyaux de la machine et du cable d'alimentation. La machine ne doit pas être installée dans un local sujet au gel.

Mise à niveau

Placez l'appareil à l'endroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet. Si nécessaire, contrôle la mise à niveau à l'aide d'un niveau à bulle d'air.

Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement. Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

Raccordement d'eau

Le tuyau d'alimentation livre avec l'appareil se trouve dans la cuve.

N'employez jamais pour le raccordement un tuyau déjà utilisé précédement.

1. Ouvrez le hublot et sortez de la cuve le tuyau d'alimentation d'eau.
   2.Branchez le tuyau d'alimentation à l'appareil.

Important!

Ne raccordez jamais le tuyau verticalement. Disposez le tuyau en angle vers la direction (droite ou gauche), la plus proche au robinet de l'eau.

1. Pour ajuster l'orientation du raccord du tuyau d'alimentation devissez la bague de serrage placée à l'arrière de l'appareil. Veillez ensuite a visser correctement la bague de serrage pour éviter toute fuite.
2. Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27). Utilisez toujours le tuyau d'alimentation livre avec l'appareil. Vissez correctement pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférible de faire couler une certaine quantité d'eau avant demettre en place le tuyau de replissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l'intérieur de l'appareil.

Vidange d'eau

La crosse du tuyau de vidange peut être placée de deux manières différentes:

• Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.
- Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage évientuel. En outre, le tuyau de vidange ne devra former aucun coude.

L'inobservation de ces règes pourrait entraîner un fonctionnement anormal de votre apparéil.

Branchement électrique

Notre responsabilité ne saurait etre
engagée en cas d'incidents ou d'accidents
provoqués par une mise à la terre
inexistante ou defectueuse.
Le remplacement eventuel du cable
d'alimentation ne devra etre effectue que
par notre service après-vente.

Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz . Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres apparèils électriques branchés.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).Vérifiez que la prise de terre est conforme aux reglements en vigueur.

Calibre des fusibles de lignes (un par phase): 10 ampères. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 et aux prescriptions de l'E.D.F. La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.

Le cable d'alimentation doit être facilement accessible après l'stiillage de l'appareil.

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tel.: [phone] (0,15 € TTC/mn)

Fax : [phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
