M101 - Table de mixage NUMARK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de produit	Table de mixage
Nombre de canaux	2 canaux
Connectivité	Entrées RCA, XLR, et jack 1/4"
Égaliseur	3 bandes (grave, médium, aigu)
Alimentation	Alimentation externe
Dimensions	320 x 250 x 100 mm
Poids	1,5 kg
Utilisation	Idéale pour les DJ et les événements en direct
Maintenance	Nettoyage régulier des faders et des boutons recommandé
Réparation	Service après-vente disponible, pièces de rechange accessibles
Sécurité	Utiliser avec une alimentation appropriée, éviter l'humidité
Informations Générales	Produit conçu pour une utilisation professionnelle, garantie de 1 an

FOIRE AUX QUESTIONS - M101 NUMARK

Comment brancher la table de mixage NUMARK M101 à mes haut-parleurs ?

Utilisez des câbles RCA pour connecter les sorties MASTER de la table de mixage aux entrées de vos haut-parleurs. Assurez-vous que les haut-parleurs sont alimentés et allumés.

Pourquoi le son de ma table de mixage est-il faible ?

Vérifiez que le volume principal est suffisamment élevé et que le niveau des canaux est ajusté. Assurez-vous également que vos sources audio sont correctement connectées et qu'elles fonctionnent.

Comment puis-je ajouter des effets audio à ma performance ?

La NUMARK M101 ne dispose pas d'effets intégrés, mais vous pouvez utiliser des pédales d'effets externes ou des processeurs d'effets en les reliant à la sortie de la table de mixage.

Que faire si le fader de volume est grippé ?

Essayez d'appliquer un nettoyant pour contacts électroniques sur le fader. Si le problème persiste, il peut être nécessaire de le remplacer.

Est-ce que la NUMARK M101 supporte le Bluetooth ?

Non, la NUMARK M101 n'a pas de fonctionnalité Bluetooth intégrée. Vous devez utiliser des connexions filaires pour vos sources audio.

Comment régler le niveau de gain pour chaque canal ?

Utilisez le bouton de gain situé sur chaque canal pour ajuster le niveau avant que le son ne soit envoyé au mixage principal. Écoutez pour éviter la distorsion.

Puis-je utiliser la NUMARK M101 pour des enregistrements ?

Oui, vous pouvez utiliser la sortie MASTER pour connecter la table de mixage à un enregistreur externe afin d'enregistrer vos performances.

La table de mixage NUMARK M101 a-t-elle une fonction de pré-écoute ?

Oui, la NUMARK M101 dispose d'une sortie casque qui vous permet de pré-écouter le son des canaux avant de les mixer.

Comment puis-je nettoyer ma table de mixage NUMARK M101 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager les composants.

Que faire si ma table de mixage ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement connecté et que la prise fonctionne. Si le problème persiste, il peut y avoir un problème interne nécessitant une réparation.

MODE D'EMPLOI M101 NUMARK

■ M101
■ Câble d'alimentation CA
■ Guide d'utilisation simplifié
Le livret des consignes de sécurité et des informations concernant la garantie

ENREGISTREMENT

Veuillez visiter le site internet http://www.numark.com pour enregistrer votre nouvelle M101. L'enregistrement des produits vous permet d'être informé sur les toutes dernières nouveautés concernant les produits et de vous offrir un soutien technique de niveau international, si vous en aviez besoin.

RÈGLES DE BASE

1. Assurez-vous que tous les articles énumérés dans le contenu de la boîte de ce guide sont inclus dans la boîte.

2. VEUILLEZ LIRE LE LIVRET DES CONSIGNES DE SÉCURITÉ ET DES INFORMATIONS SUR LA GARANTIE AVANT D'UTILISER LE PRODUIT.

3. Examinez le schéma de connexion de ce guide.

4. Placez la console de mixage en position de fonctionnement.

5. Assurez-vous que tous les appareils sont hors tension et que tous les atténuateurs et le gain sont réglés à « zéro ».
6. Connectez toutes les sources d'entrées stéréo tel qu'indiqué sur le schéma.
7. Branchez toutes les sorties aux amplificateurs de puissance, aux lecteurs de cassette et aux sources audio.
8. Branchez tous les appareils à une prise de courant alternatif (AC).
9. Mettre tous les appareils sous tension dans l'ordre suivant.

Sources d'entrée audio (c.-à-d.toume-disques, lecteurs de disques compacts, etc.)
- Consoles de mixage
• En dernier, tous amplificateurs ou appareils de sortie

1. Pour mettre hors tension, toujours inverser l'opération :

2. Éteindre les amplificateurs

3. Consoles de mixage
4. En dernier, tous les appareils d'entrée

SCHÉMA DE CONNEXION

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

1. L'INTERRUPTEUR D'ALIMENTATION - Met l'appareil sous et hors tension. Branchez la console après avoir branché tous les appareils et avant de mettre les amplificateurs sous tension. Mettez les amplificateurs hors tension avant de mettre la console de mixage hors tension.
2. AC IN – Utilisez le câble d'alimentation inclus pour brancher la console dans une prise d'alimentation murale. Lorsque la console de mixage est hors tension, branchez le câble d'alimentation dans la console, puis dans la prise de courant.

Remarque: Cette console de mixage est conçue pour fonctionner avec le câble d'alimentation fourni uniquement. L'utilisation d'un autre câble d'alimentation pourrait endommager l'appareil.

1. SORTIE MASTER (RCA) – Utilisez des câbles RCA standards afin de brancher cette sortie à un haut-parleur ou à un système de sonorisation. Le niveau du signal de cette sortie est commandé par le bouton MASTER du panneau supérieur.
2. ENTRÉES LINE (RCA) – Ces entrées permettent de brancher des appareils à niveau ligne tels que lecteurs de disques compacts, échantillonneurs ou autres interfaces audio.
3. ENTRÉES PHONO (RCA) – Ces entrées permettent de brancher des appareils à niveau phono, tels que les tables tournantes.
4. BORNE DE MISE À LA TERRE – Si vous utilisez des tables tournantes avec fils de mise à la terre, assurez-vous de brancher le fils à cette borne. S'il y a un ronflement ou du bruit, il se pourrait que vos tables tournantes ne soient pas mises à la terre.

Remarque: Certaines tables tournantes fabriquées récemment sont dotées d'un fil de mise à la terre intégré à la connexion RCA, et donc, n'ont pas besoin d'être reliées à la borne de mise à la terre.

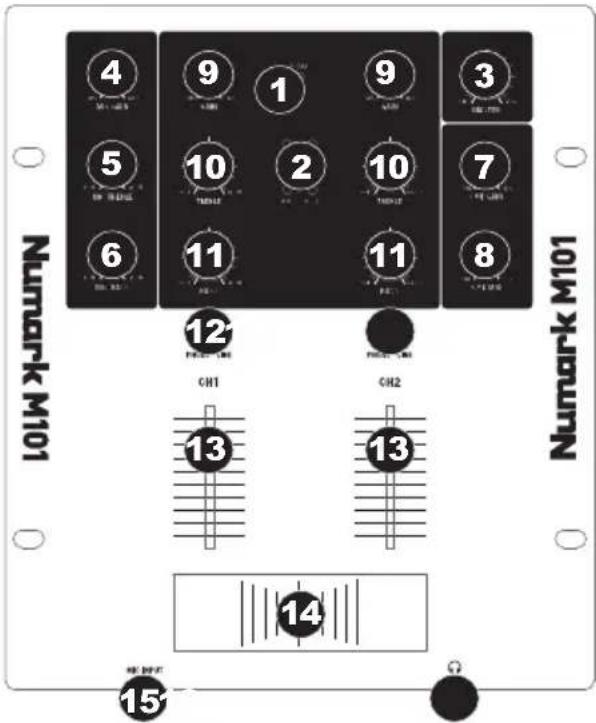

CARACTÉRISTIQUES DU PANNEAU SUPÉRIEUR

1. LED DEL D'ALIMENTATION - S'allume lorsque la console de mixage est sous tension.
2. INDICATEUR DU NIVEAU STÉRÉO – Indique le niveau audio du programme en cours.
3. MASTER – Ajuste les niveaux de la sortie du Program mix.
4. MIC GAIN – Permet d'ajuster le niveau du signal audio de l'entrée microphone.
5. MIC TREBLE – Permet d'ajuster le niveau des hautes fréquences du canal microphone.

Conseil : Si vous entendez du feedback lorsque vous utilisez le microphone à de hauts niveaux, essayez de diminuer les hautes fréquences.

1. MIC BASS - Permet d'ajuster le niveau des basses fréquences du canal microphone.
2. CUE GAIN – Permet d'ajuster les niveaux du canal du casque d'écoute.
3. CUE MIX – Permet de mixer les canaux 1 et 2 dans le casque d'écoute. Lorsqu'il est déplacé vers la gauche, le canal 1 joue. Lorsqu'il est déplacé vers la droite, le canal 2 joue.
4. GAIN DU CANAL – Permet d'ajuster le niveau du signal audio pré-atténuateur et pré-égalisation.
5. TREBLE DU CANAL – Permet d'ajuster le niveau des hautes fréquences du canal correspondant.
6. BASS DU CANAL – Permet d'ajuster le niveau des basses fréquences de l'audio du canal correspondant.
7. SÉLECTEUR D'ENTRÉE – Ce réglage permet de sélectionner la source d'entrée qui est acheminée au canal correspondant. Les entrées sont situées sur le panneau arrière.
8. CHANNEL FADER – Uilisez cet atténuateur pour ajuster le niveau de l'audio acheminé au Program mix.
9. CROSSFADER – Effectue un fondu entre les canaux 1 et 2. Lorsqu'il est déplacé vers la gauche, le canal 1 joue. Lorsqu'il est déplacé vers la droite, le canal 2 joue.

Remarque: Ce potentiomètre est remplaçable par l'utilisateur s'il devait se détériorer. Retirez tout simplement le panneau avant et dévissez les vis qui le retiennent en position. Remplacez le potentiomètre avec un autre potentiomètre de qualité autorisé provenant de votre détaillant Numark local.

1. ENTRÉE MIC – Permet de brancher un microphone ¼ po. Les commandes microphone sont situées sur le panneau supérieur.
2. CASQUE D'ÉCOUTE – Permet de brancher un casque d'écoute ¼ po pour la pré écoute. Les commandes casque d'écoute sont situées sur le panneau supérieur.

4 9 1 9 3 5 10 2 10 7 6 11 11 8 Numark M101 Numark M101 12 PHASE-CH CH1 CH2 13 13 14 15
