Intitulé	Description
Type de produit	Lave-vaisselle encastrable
Capacité	14 couverts
Classe énergétique	A++
Consommation d'eau	9,5 litres par cycle
Consommation électrique	0,92 kWh par cycle
Niveaux de bruit	44 dB
Dimensions approximatives	82 cm (H) x 60 cm (L) x 55 cm (P)
Poids	45 kg
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Fonctions supplémentaires	Départ différé, séchage à l'air, option demi-charge
Entretien et nettoyage	Filtres à nettoyer régulièrement, utilisation de sel régénérant et de produit de lavage
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Installation encastrable, compatible avec les cuisines standard

FOIRE AUX QUESTIONS - ADP 6946 IXM WHIRLPOOL

Comment démarrer le lave-vaisselle WHIRLPOOL ADP 6946 IXM ?

Pour démarrer le lave-vaisselle, chargez-le, ajoutez du détergent, sélectionnez le programme souhaité à l'aide du panneau de contrôle et appuyez sur le bouton 'Démarrer'.

Que faire si le lave-vaisselle ne s'allume pas ?

Vérifiez si l'appareil est bien branché à une prise électrique, si le fusible n'est pas grillé et si la porte est correctement fermée.

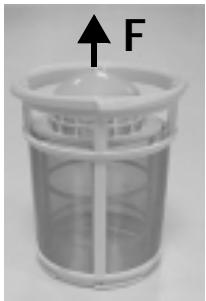

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre en le tournant dans le sens des aiguilles d'une montre, nettoyez-le sous l'eau chaude avec une brosse douce et remettez-le en place.

Pourquoi le lave-vaisselle ne vidange-t-il pas l'eau ?

Vérifiez si le tuyau de vidange est obstrué ou plié, et assurez-vous que le filtre n'est pas bouché.

Quel type de détergent doit-on utiliser ?

Utilisez un détergent pour lave-vaisselle de bonne qualité, en suivant les recommandations du fabricant sur la quantité.

Comment résoudre un problème de vaisselle mal lavée ?

Assurez-vous de ne pas surcharger le lave-vaisselle, vérifiez que les bras gicleurs ne sont pas bloqués et utilisez un détergent approprié.

Que faire si le lave-vaisselle émet un bruit étrange ?

Vérifiez si des objets sont coincés dans les bras gicleurs ou dans le filtre. Si le bruit persiste, contactez un service technique.

Comment réinitialiser le lave-vaisselle ?

Pour réinitialiser l'appareil, éteignez-le, débranchez-le pendant quelques minutes, puis rebranchez-le et rallumez-le.

Quelle est la durée moyenne d'un cycle de lavage ?

La durée d'un cycle de lavage varie selon le programme sélectionné, mais elle est généralement comprise entre 90 et 150 minutes.

Comment ajuster la dureté de l'eau ?

Accédez au réglage de la dureté de l'eau dans le panneau de contrôle et suivez les instructions du mode d'emploi pour ajuster selon vos besoins.

MODE D'EMPLOI ADP 6946 IXM WHIRLPOOL

COMMENT REMPLIR LE RÉSERVOIR À SEL

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

NETTOYAGE ET ENTRETIEN

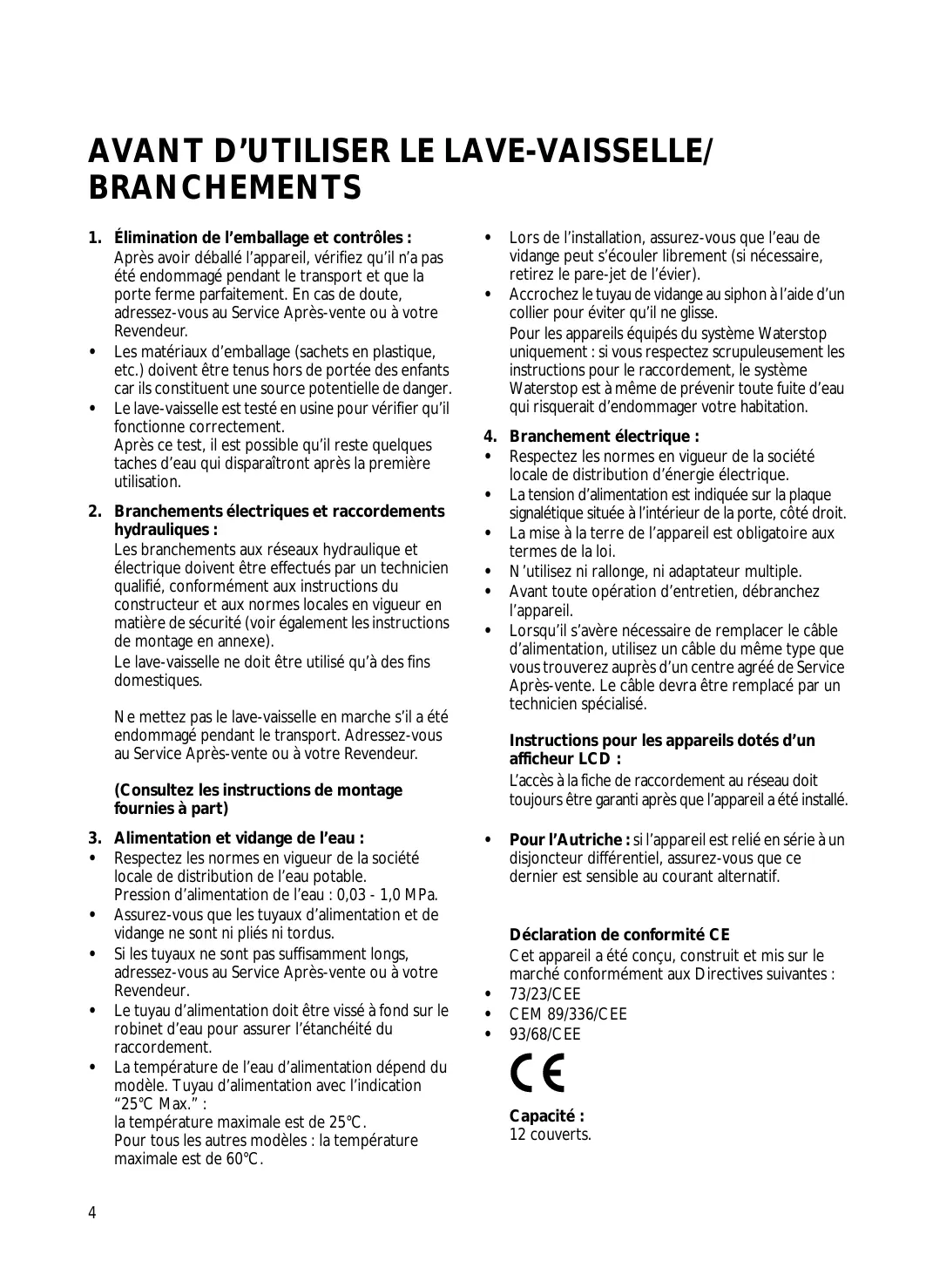

AVANT D'UTILISER LE LAVE-VAISSELL/ BRANCHEMENTS

1. Élimination de l'emballage et contrôles :

Après avoir déballé l'appareil, vérifie qu'il n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de doute, adressez-vous au Service Après-vente ou à votre Revendeur.

• Les matériaux d'emballage (sachets en plastique, etc.) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.
• Le lave-vaiselle est testé en Usine pour vérifier qu'il fonctionné correctement.

Après ce test, il est possible qu'il reste quelques taches d'eau qui disparaitron après la première utilisation.

2. Branchements électriques et raccordements hydrauliques :

Les branchements aux réseaux hydraulique et électrique doivent être effectuels par un technicien qualifié, conformément aux instructions du constructeur et aux normes locales en vigueur en matière de sécurité (voir également les instructions de montage en annexe).

Le lave-vaisselle ne doit etre utilise qu'a des fins domestiques.

Ne mettez pas le lave-vaisselle en marche s'il a eté endommagé pendant le transport. Adressez-vous au Service Àpres-vente ou à votre Revendeur.

(Consultez les instructions de montage fournies à part)

3. Alimentation et vidange de l'eau :

• Respectez les normes en vigueur de la société locale de distribution de l'eau potable.
  Pression d'alimentation de l'eau: 0,03 - 1,0 MPa.
  Assurez-vous que les tuyaux d'alimentation et de vidange ne sont ni plies ni tordus.
• Si les tuyaux ne sont pas suffisamment longs, adressez-vous au Service ÀpRES-vente ou à votre Revendeur.
• Le tuyau d'alimentation doit être visse à fond sur le robinet d'eau pour assurer l'étanchéité du raccordement.
• La température de l'eau d'alimentation dépend du modele. Tuyau d'alimentation avec l'indication "25°C Max." :

la température maximale est de 25^

Pour tous les autres modèles : la température maximale est de 60^

• Lors de l'installation, assurez-vous que l'eau de vidange peut s'écouler librement (si nécessaire, retirez le pare-jet de l'évier).
  Accrochez le tuyau de vidange au siphon à l'aide d'un collier pour éviter qu'il ne glisse.

Pour les appareils équipés du système Waterstop uniquement : si vous respectez scrupuleusement les instructions pour le raccordement, le système Waterstop est à même de prévenir toute fuite d'eau qui risquerait d'endommager votre habitation.

4. Branchement électrique :

• Respectez les normes en vigueur de la société locale de distribution d'énergie électrique.
• La tension d'alimentation est indiquée sur la plaque signalétique située à l'intérieur de la porte, côté droit.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.
• N'utilisz ni rallonge, ni adaptateur multiple.
• Avant toute opération d'entretien, débranchez l'appareil.
• Lorsqu'il s'avere nécessaire de remplacer le cable d'alimentation, utilisez un cable du même type que vous trouverez auprès d'un centre agreeé de Service Àpres-vente. Le cable devra être remplaced par un technicien spécialisé.

Instructions pour les apparèils dotés d'un afficheur LCD :

L'accès à la fiche de raccordement au réseau doit toujours être garantie après que l'appareil a eté installé.

• Pour l'Autriche : si l'appareil est relié en série à un disjoncteur différentiel, assurez-vous que ce dernier est sensible au courant alternatively.

Déclaration de conformité CE

Cet apparéil a été concu, construit et mis sur le marché conformément aux Directives suivantes :

Capacité : 12 couverts

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1. Emballage :

Les matériaux d'emballage sont 100% recyclables et portent le symbole de recyclage.

2. Commentéconomiser l'énergie et l'eau :

• Ne rincez pas la vaisselle à l'eau courante.
  Utilisez toujours le lave-vaisselle à pleine charge ou, si vous n'avez rempli qu'un panier, Sélectionnez le programme de lavage demi-charge/Multizone (si disponible).
• Si vous disposez de sources d'énergie alternatives telles que le chauffage à panneaux solaires, les pompes à chaleur ou une installation de chauffage central, raccordez le lave-vaiselle à l'arrivée d'eau chaude (maximum 60^ ). Vérifiez que le tuyau d'arrivée d'eau est approprié. Voir chapitre "Branchements".

3. Mise au rebut :

Le lave-vaisselle est fabriqué à partir de matérieliaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Avant la mise au rebut, rendez l'appareil inutilisable en sectionnant le cable electrique.

Pour éviter tout danger (par ex. étouffement) aux enfants, cassez la serrure de la porte de sorte qu'elle ne se ferme plus.

4. Sécurité des enfants :

• Ne laissez pas les enfants jouer avec le lave-vaisse.
• Conservez le détergent, le liquide de rincage et le sel dans un endroit sec, hors de portée des enfants.

5. Avertissements concernant la sécurité :

• La porte ouverte ne peut porter que le panier à vaisselle (charge de vaisselle). N'utilise pas la porte comme base d'appui, ne vous asseyez pas et ne montez pas dessus : le lave-vaisselle pourrait basculer !
• Ne versez aucun produit solvant dans la cuve : il y a danger d'explosion !
• Mise en garde : les couteaux et les autres ustensiles pointus doivent être placés dans le panier à couverts pointe vers le bas. Les ustensiles plus grands pourront être placés sur les supports du panier supérieur en position horizontale, pointe vers l'intérieur de la cuve.
• Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil et fermez le robinet d'eau.

• En cas de panne, éteignez le lave-vaiselle et fermez le robinet d'eau.

• À la fin du programme, éteignez le lave-vaiselle et fermez le robinet d'eau.

• Les réparations et les modifications techniques sont réservées exclusivement à des techniciens qualifiés.
  L'eau du lave-vaisse n'est pas potable.
• Ne conservez pas de liquides inflammables à proximé du lave-vaiselle.
• Ne faites pas fonctionner l'appareil à l'extérieur.
• Attention : laisser la porte ouverte peut s'avérer dangereux.

6. Résistance au gel

Si l'appareil est installe dans une piece qui craint le gel, videz-le complètement.

Fermez le robinet d'eau, détachez les tuyaux d'alimentation et de vidange, et faites s'écouler l'eau.

7. Pour les apparèils possédant un système de Waterstop uniquement :

Le tuyau d'alimentation d'eau et le boitier en plastique renferment des composants électriques. Évitez de couper le tuyau et de plonger le boitier dans l'eau. Éteignez immédiatement l'appareil si vous voyagez que le tuyau est endommagé.

8. L'appareil doit être utilisé à une température comprise entre 5^ et 45^ .

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole n'est pas destiné à l'applie ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas etaite traitede comme dechet menager. Il doit par consequence et remis a un centre de collecte des dechets chargedu recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

COMMENT REMPLIR LE RÉSERVOIR À SEL

Si la classe de durée de l'eau est égale à 1-2 (moyenne), replissez le réservoir de sel régencerant avant d'utiliser le lave-vaiselle (pour connaître le degré de durée de l'eau de votre zone, vous pouvez vous adresser à la société de distribution d'eau potable ou vérifier sur votre dernière quittance). Si la durée de l'eau ne correspond pas à la position 3 du/selecteur (position à la livraison) ou si la durée de l'eau change :

réglez le degré de durée (uniquement pour lave-vaisselle sans capteur de la durée de l'eau):

procédez au réglage en fonction du tableau suivant.

• Allumez l'appareil (voir le Guide de consultation rapide).
• Sélectionnéz le programme 2 (selon le tableau des programmes figurant dans le Guide de consultation rapide).
• Appuyez (au moins 5 secondes) sur la touche "Départ" tant que le "voyant Départ" clignote.
• Le "voyant Départ" clignote ou l'afficheur numérique s'éclaire en fonction du degré de durée de l'eau programme (tableau, réglage - nombre de clignotements ou afficheur numérique).
• Chaque fois que vous appuyez sur la touche "Départ", la valeur augmente.
  Après avoir atteint le chiffre 7, le cycle recommence sur le chiffre 1.
• Eteignez l'appareil (voir le Guide de consultation rapide).

Après cette opération, la valeur choisie sera mémorisée.

Classé de durée	Dégrés allemands °dH	Dégrés français °fH	mmol/l	Dégrés Clarke ou degrés anglais °eH	Réglage nombre de clignotements (1x-7x) ou afficheur numérique (1-7)
1 douce	0 - 5	0 - 9	0 - 0,9	0 - 6,3	1x	1
1 - 2 moyenne	6 - 10	10 - 18	1,0 - 1,8	7 - 12,6	2x	2
2 moyenne	11 - 15	19 - 27	1,9 - 2,7	13,3 - 18,9	3x	3
3 semi-dure	16 - 21	28 - 37	2,8 - 3,7	19,6 - 25,9	4x	4
4 dure	22 - 28	38 - 50	3,8 - 5,0	26,6 - 35	5x	5
4 très dure	29 - 35	51 - 63	5,1 - 6,3	35,7 - 44,1	6x	6
4 extrém. dure	36 - 60	64 - 107	6,4 - 10,7	44,8 - 74,9	7x	7

Comment replir le réservoir à Sel

Attention : utilisez uniquement du sel regénérant pour lave-vaisselle !

Ne remplissez pas le réservoir à sel avec des substances non appropriées (par exemple du détergent) pour ne pas risquer d'endommager l'adoucisseur.

1. Dégagez le panier inférieur.
2. Devissez le couvercle en le tournant vers la gauche.
3. La première fois seulement : replissez le réservoir d'eau à ras bord.

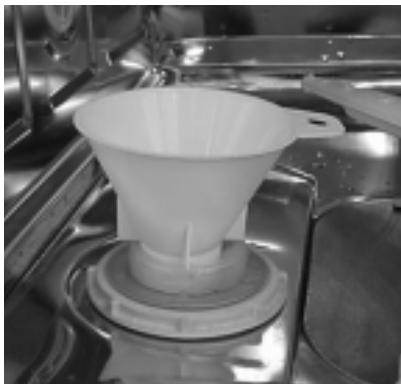

4. Remplissez le réservoir de Sel à ras bord (à l'aide de l'entonnoir spécial) (la première fois 1,5 kg min. et 2 kg max.) et mélangez avec le manche d'une cuillère.
5. Revissez le couvercle en le tournant vers la droite.
6. Introduisez le panier inférieur.
7. Lorsque vous réapprovisionné en Sel regénérant, lancez immédiatement un programme de lavage afin d'éliminer les restes de sel et éviter la corrosion (le programme de rincege préliminaire n'est pas suffisant).

Indicateur du niveau de sel

Votre lave-vaisse peut etre equiped'un indicateur electrique ou d'un indicateur optique de niveau du sel (en fonction du modele).

Indicateur électrique

Levoyant sur le bandeau de commande s'allume lorsqu'il est nécessaire de replir le réserve à sel.

Indicateur optique

quand le réservoir à Sel est plein, le flotteur apparait à travers le regard du couvercle.

Le flotteur descend et disparait lorsque le réservoir a sel doit être repli.

Réglages uniquement pour les lavevaisselle non équipés de capteur de la durée de l'eau.

Sur les lave-vaiselle équipés de capteur de durée de l'eau, le réglage s'effectue automatiquement.

Si la classe de durée de l'eau est égale à 1 (douce), n'utilise pas de sel.

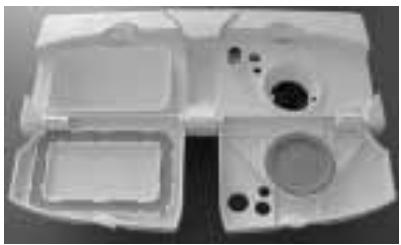

COMMENT REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Ne pas tenir compte de cette opération lors d'utilisation de déterments combinés type "2 en 1" ou "3 en 1" ou "4 en 1".

Le liquide de rincage facilité le séchage de la vaisse en permettant à l'eau de s'écouler sans laisser de trace. Remplissez le distributeur avant la première utilisation. Utilisez exclusivement du liquide de rincage pour lave-vaisse.

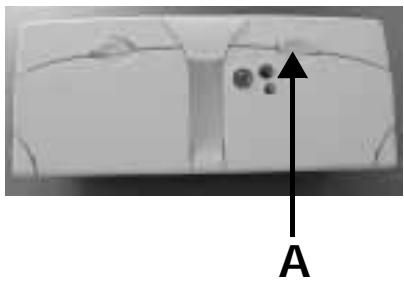

1. Poussez la touche A pour ourir le couvercle (voir photographie).
2. Versez le liquide de rinceage dans l'ouverture jusqu'àu ras de la ligne en pointillés "max" (100 ml env.).

Si vous renversez du liquide de rincage, nettoyez-le immédiatement!
Vous évitez la formation excessive de mousse qui pourrait compromètre le résultat du lavage.

1. Fermez le couvercle.

Par la suite, contrôle régulierement le niveau du liquide de rincege.

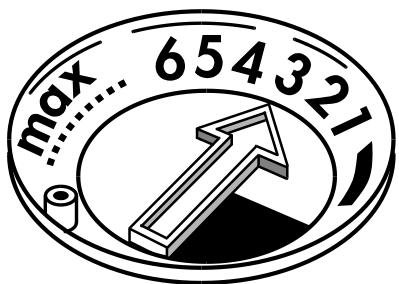

Comment régler la quantité de liquide de rincege

Position à la livraison : position 4.

Si vous n'étés pas satisfait du résultat du lavage ou du séchage, vous pouvez modifier le réglage du dosage de liquide de rincage.

1. Poussez la touche A pour ouvrir le couvercle (voir dessin).
2. Présence de traces : sélectionné un réglage de liquide de rincege plus bas (entre 1 et 3) en vous aidant d'unepiece de monnaie ou autre.

L'idéal est d'avoir un niveau de réglage identique entre le liquide de rincege et la durée d'eau. Si la vaisselle n'est pas sèche : sélectionnez un réglage supérieur (5 ou 6).

1. Fermez le couvercle.

Indicateur de niveau de liquide de rinceage :

Indicateur optique :

clair ajoutez du liquide de rinceage

foncé liquide de rincage en quantité suffisante.

Indicateur électrique (siprésent):

Levoyant sur le bandeau de commande s'allume lorsqu'il faut ajouter du liquide de rincage.

COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Utilissez exclusivement un détangent pour lave-vaiselle.

Remplissez le distributeur juste avant de lancer un programme de lavage (voir également Guide de consultation rapide).

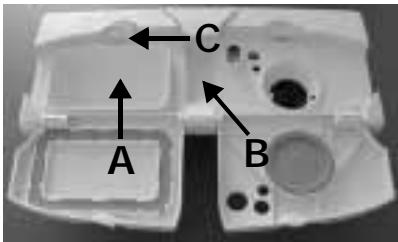

1. Poussez la touche C pour ouvrir le couvercle.
2. Comment replir le distributeur de dédTangent.

Pour les programmes avec prélavage

• Detergent en poudre et/ou liquide : versez 2/3 de la quantité de lessive conseillée par le fabricant dans le compartment (A) ; versez 1/3 dans le compartment (B).
  Pastilles: placez une pastille dans le compartment (A) et/ou suivez les conseils indiqués sur l'emballage du détergent.

Pour les programmes sans prélavage :

• Detergent en poudre et/ou liquide, pastilles : versez toute la quantité de lessive conseillée par le fabricant dans le compartment (A).

Pour les programmes avec fonction supplémentaire
"Demi-charge/Multizone" activée (si disponible) :
Pour les détergents en poudre et liquides, la quantité de dessive peut être réduite d'1/3.
3. Fermez le couvercle.

Detergent

Utilisez des détangers liquides ou en poudre de marque disponibles dans le commerce, et/ou en pastilles (n'utilise jamais de détextent pour le lavage à la main ou de type professionnel).

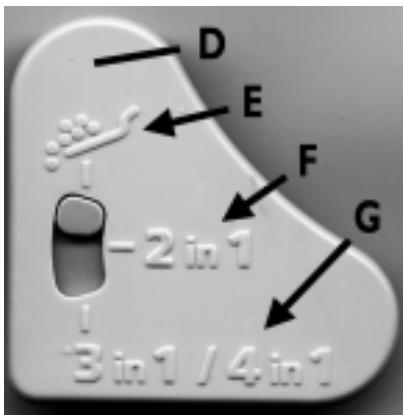

Selon le modele de l'appareil, il'est possible de regler le type de détergent utilisé (D) en utilisant le sélection situé sur la paroi interieure de la porte (à gauche):

• Position E

• pour détergents à action unique : gel, pastilles, poudre ;

• Position F

• pour détergents à deux actions (avec liquide de rincage - type 2 en 1) ;

• Position G

• pour détergents à trois ou quatre actions (avec liquide de rincege et Sel - type 3 en 1 ; 4 en 1).

Si vous utilisez un détergent à action unique, il convient de contrôler le niveau de sel et de liquide de rincege et d'en ajouter, le cas échéant.

Afin de respecter l'environnement, nous vous recommendons de vous conformer aux instructions du fabricant. Evitez d'utiliser une quantite de détergent supérieure à la quantite indiquée. Suivez les conseils du fabricant en matière de sécurité. Tenez ces produits hors de portée des enfants. Si vous utilise des détergents en pastilles, respectez les instructions fournies par le fabricant.

Si vous utilise des détergents à plusieurs actions ne nécessitant pas l'ajout de produit de rincege ou de sel régencerant, conformez-vous aux instructions suivantes :

• les produits contenant du liquide de rinceage type "2 en 1" agissant de manière optimale avec certains programmes uniquement.
• les produits ne nécessitant pas l'ajout de sel regénérant type "3 en 1" ou "4 en 1" peuvent être utilisés seuls jusqu'au niveau 3 de durété d'eau (35°F). Si la durée de l'eau est supérieure, il est nécessaire alors d'ajouter également du sel : dans ce cas, sélectionnez la position "2 en 1" afin de rendre actif la détéction de niveau de sel.

Lisez attentivement les caractéristiques de ces produits. En cas de doute, adressez-vous au fabricant du dédTangent.

Nous déclinons toute responsabilité en cas de réclamation suite à l'utilisation de ces produits.

NETTOYAGE ET ENTRETION

Avant toute opération de nettoyage ou d'entretien, éteignez l'appareil et fermez le robinet d'acciviée d'eau.

Nettoyage de l'habillage :

pour nettoyer l'habillage, utilisez un chiffon humide et un détermagent neutre.

Nettoyez le bandeau de commande exclusivement avec un chiffon légèrement humide.

N'utilize aucune substance abrasive.

Nettoyage de I'intérieur du lave-vaiselle :

nettoyez régulierement le joint et l'intérieur de la porte avec un chiffon humide pour enlever tout résidu évientuel d'aliment.

Bras d'aspersion supérieur :

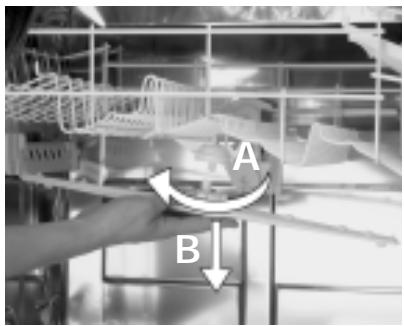

1. Dévissez l'écrou (A en tournant vers la gauche) et dégagez le bras d'aspersion (B) en le tirant vers le bas.
2. Rincez les gicleurs.
3. Pour remonter le bras d'aspersion, centrez-le et serrez l'écrou (en le tournant vers la droite), en veillant à ne pas le plier. Si vous entendez un déclic, cela signifie que l'écrou est correctement serré.

Le bras d'aspersion doit tournier librement.

Bras d'aspersion inférieur :

1. Dévissez l'écrou (C en tournant vers la gauche) et dégagez le bras d'aspersion (D) en le tirant vers le haut.
2. Rincez les gicleurs.
3. Pour remonter le bras d'aspersion, centrez-le et serrez l'écrou (en le tournant vers la droite), en veillant à ne pas le plier. Si vous entendez un déclic, cela signifie que l'écrou est correctement serré.

Le bras d'aspersion doit tournier librement.

NETTOYAGE ET ENTRETION

Nettoyage des filtrés

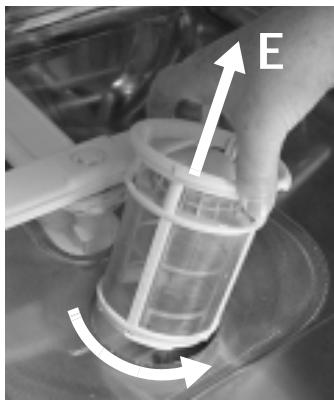

1. Tournez le microfiltre vers la gauche (sens de la flèche "0") et dégagez-le (E).
2. Dégagez le filtré à grandes mailles (F).

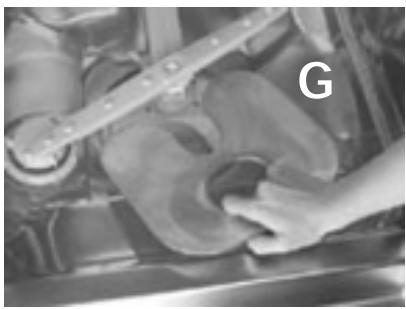

3. Dégagez le filtrfin (G).
4. Nettoyez tous les filtres à l'eau courante en veillant à ne pas plier le filtré fin.

Contrôlez qu'il ne reste aucune impureté à l'intérieur du lave-vaisselle!

1. Pour réinstaller les filtres :

introduisez le filtré à grandes mailles dans le microfiltré et bloquez-le. Introduisez le filtré fin. Le filtré doit être installé sous les deux languettes (H).

Introduisez le groupe filtré à grandes mailles / microfiltré et serrez en tournant dans le sens des aiguilles d'une montre (indiqué par la flèche "1"), jusqu'à ce que les lignes pointillées figurant sur le microfiltré coïncident avec celles du filtré fin.

Pour obtenir des résultats de lavage satisfaisants, il est important que les filtres soient installés correctement!
