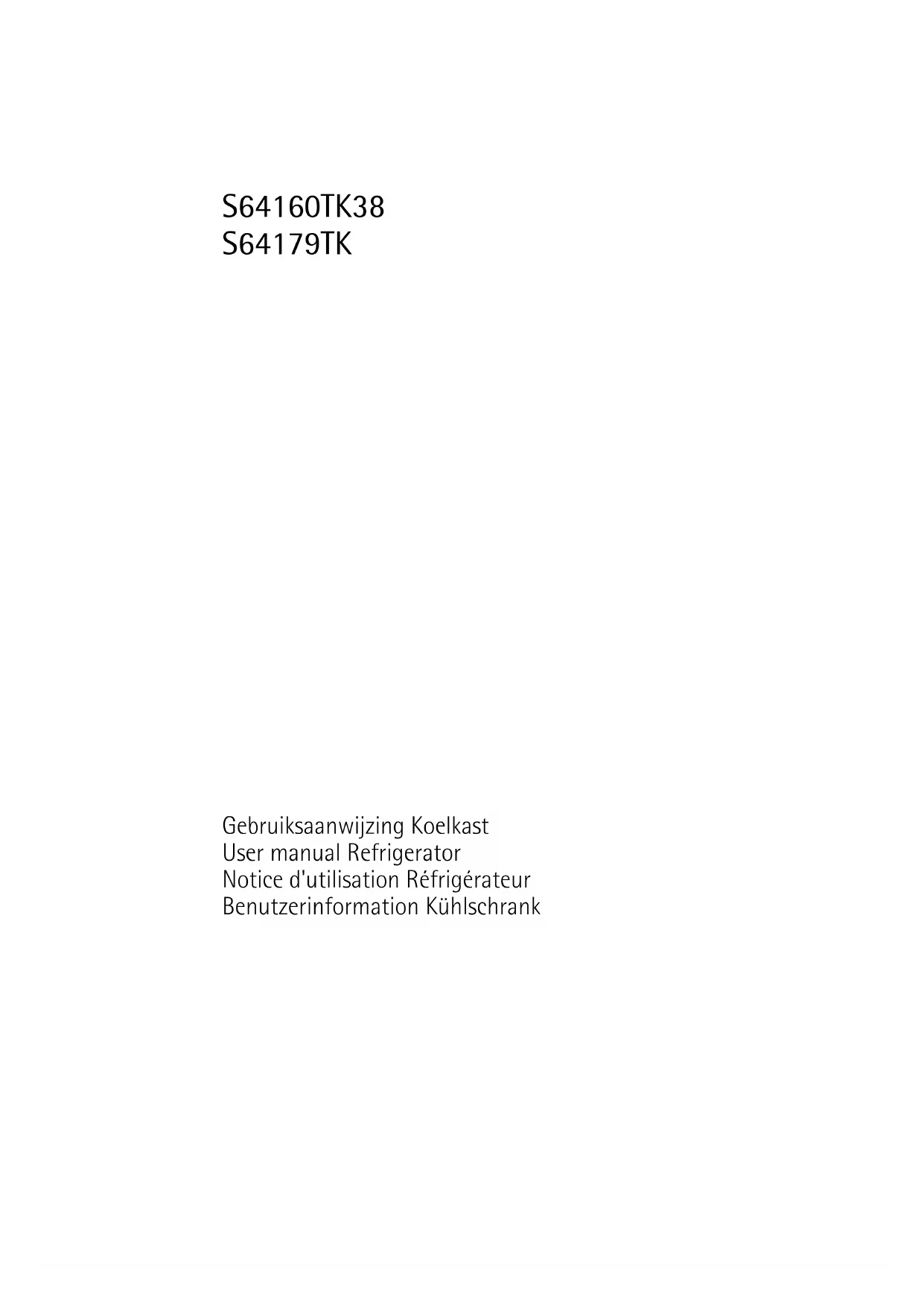

MODE D'EMPLOI Santo 64179TK AEG

Notice d'utilisation Réfrigérateur

Environmental concerns

35Nous vous remercions d’avoir choisi l’un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez

lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser

correctement et efficacement toutes les fonctions de l’appareil. Nous vous

recommandons de conserver cette notice à proximité pour une utilisation rapide et

optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous

que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Consignes de sécurité 37

Sécurité des enfants et des personnes

Sécurité générale 37

Utilisation quotidienne 38

Entretien et nettoyage 39

Mise en fonctionnement 40

Réglage de la température 40

Première utilisation 40

Nettoyage intérieur 40

Utilisation quotidienne 41

Congélation d'aliments frais 41

Conservation des aliments congelés 41

Emplacement des balconnets de la porte

Bruits de fonctionnement normaux 42

Conseils pour l'économie d'énergie 42

Conseils pour la réfrigération de denrées

Conseils pour la réfrigération 42

Conseils pour la congélation 43

Conseils pour la conservation des produits

surgelés et congelés du commerce 43

Entretien et nettoyage 44

Nettoyage périodique 44

Dégivrage du réfrigérateur 44

Dégivrage du congélateur 45

En cas d'absence prolongée ou de non-

En cas d'anomalie de fonctionnement 46

Remplacement de l'ampoule d'éclairage

Fermeture de la porte 48

Caractéristiques techniques 48

Encastrement sous un plan de travail

Retrait du plan de travail de l'appareil

Installation et fixation à un plan de travail

Réversibilité de la porte 51

Branchement électrique 53

En matière de sauvegarde de l'environnement

Sous réserve de modifications

SommaireConsignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement

cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil

pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne

qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne,

veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec

son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité

figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages

dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de con-

naissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance

ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au

ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter

que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une

fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous

en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre

ainsi leur vie en danger.

ATTENTION Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans

le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le

dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'ap-

pareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.

• N'endommagez pas le circuit de refroidissement.

Consignes de sécurité

37• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel

offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du cir-

cuit de refroidissement n'est endommagée.

– évitez les flammes vives et les sources d'ignition

– aérez soigneusement la pièce où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon

d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de

décharges électriques.

AVERTISSEMENT Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être rem-

placés par un technicien d'entretien agréé ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil.

Une prise de courant endommagée peut s'échauffer et provoquer un incendie.

3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimentation.

5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas sur la prise

murale. Risque d'électrocution ou d'incendie.

N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car

ceci peut provoquer des abrasions ou des brûlures cutanées.

• Évitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'ap-

pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment

congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater

et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de

l'appareil, car ils peuvent provoquer des brûlures.

9) Si le diffuseur est prévu

10) Si l'appareil est sans givre

Consignes de sécuritéEntretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le comparti-

ment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions

fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il

est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages

constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que

le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe.

Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden-

seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou

rayons solaires trop intenses).

•Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés

par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé,

exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contri-

buant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les

ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflam-

mables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles

auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment

au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole

11) Si un branchement sur le réseau d'eau est prévu

Consignes de sécurité

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur

de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante

est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime

continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure

à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une tem-

pérature plus élevée de façon à permettre un dégivrage automatique et, par conséquent,

des économies de courant.

Première utilisation

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires

internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf"

puis séchez soigneusement.

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer

FonctionnementUtilisation quotidienne

Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les

aliments surgelés ou congelés pendant longtemps.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir

Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C.

Si cela se produit, repositionnez le thermostat sur un réglage plus chaud.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max

pendant 2 heures environ, avant d'introduire les produits dans le compartiment.

En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se

prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la

section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement

possible ou recongelez-les après les avoir cuits (une fois refroidis).

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigé-

rateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible

pour cette opération.

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la

cuisson est plus longue.

Les parois du réfrigérateur sont équipées d'une

série de glissières pour que les clayettes puissent

être placées en fonction des besoins.

Utilisation quotidienne

41Emplacement des balconnets de la porte

En fonction de la taille des emballages des ali-

ments conservés, les balconnets de la porte peu-

vent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit :

tirez progressivement dans le sens des flèches

pour les dégager, puis repositionnez-les selon les

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un

bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.

• Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phé-

• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un

phénomène normal et sans gravité. Ce phénomène est normal.

• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du com-

presseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la

position de froid maximum et l'appareil est plein : il est possible que le compresseur

fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva-

porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température

de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage

automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfri-

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseils utilesViande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la

tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les

soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le

moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont

pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée

sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être

ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adap-

tés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-

vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour

éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel

réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consom-

més dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est importante : indiquez la date de congélation du pro-

duit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être re-

• respecter la durée de conservation indiquée par le fabricant.

43Entretien et nettoyage

débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la re-

charge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute

accumulation de déchets.

• rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour net-

toyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec

une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et

permet des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des

produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans

cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi-

tionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à

chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est col-

lectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur,

d'où elle s'évapore.

Entretien et nettoyageIl est important de nettoyer régulièrement l'orifice

d'écoulement de la gouttière d'évacuation de l'eau

de dégivrage située au milieu du compartiment

réfrigérateur pour empêcher l'eau de déborder et

de couler sur les aliments qui se trouvent à l'inté-

rieur. Nettoyez l'orifice d'écoulement de l'eau de

dégivrage avec le bâtonnet spécial se trouvant

déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour

du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.

2. Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier

journal et conservez-les dans un endroit frais.

3. Laissez la porte ouverte.

4. Le dégivrage terminé, épongez et séchez bien l'intérieur, et remettez le bouchon.

5. Mettez l'appareil en fonctionnement.

6. Réglez le thermostat pour obtenir plus de froid et faites fonctionner l'appareil pendant

deux ou trois heures en utilisant ce réglage.

7. Replacez les produits surgelés ou congelés dans le compartiment.

N'utilisez en aucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour

gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur.

N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont recom-

mandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la

température des denrées congelées, pendant la décongélation, peut réduire leur durée de

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

1. débranchez l'appareil

2. retirez tous les aliments

3. dégivrez et nettoyez l'appareil et tous les accessoires

4. laissez la porte/les portes ouverte(s) pour prévenir la formation d'odeurs désagréables.

Entretien et nettoyage

45Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier

régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de

En cas d'anomalie de fonctionnement

AVERTISSEMENT Avant d'intervenir sur l'appareil, débranchez-le.

Tout problème non mentionné dans le présent manuel, doit être exclusivement confié à un

électricien qualifié ou une personne compétente.

Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont nor-

Anomalie Cause possible Remède

L'appareil est bruyant

L'appareil n'est pas stable Vérifiez la stabilité (les quatre

pieds doivent être en contact avec

L'appareil ne fonctionne

pas. L'ampoule ne fonc-

L'appareil est éteint. Mettez l'appareil en fonctionne-

La fiche n'est pas correctement

branchée à la prise de courant.

Branchez correctement la fiche à

la prise de courant.

Le courant n'arrive pas à l'appa-

reil. La prise de courant n'est pas

Branchez un autre appareil élec-

trique à la prise de courant pour

voir s'il fonctionne.

Faites appel à un électricien qua-

L'ampoule ne fonctionne

L'éclairage est en mode veille Ouvrez et fermez la porte.

L'ampoule est défectueuse. Consultez le paragraphe " Rem-

placement de l'ampoule ".

Le compresseur fonction-

La température n'est pas bien

Sélectionnez une température

La porte n'est pas bien fermée. Consultez le paragraphe " Ferme-

La porte a été ouverte trop sou-

Ne laissez pas la porte ouverte

plus longtemps que nécessaire.

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans le congélateur.

La température ambiante est

Réduisez la température ambian-

En cas d'anomalie de fonctionnementAnomalie Cause possible Remède

De l'eau s'écoule sur la

plaque arrière du réfrigé-

Pendant le dégivrage automati-

que, le givre fond sur la plaque

Ce phénomène est normal.

De l'eau s'écoule dans le

L'orifice d'écoulement de l'eau

Des aliments empêchent l'eau de

s'écouler dans le réservoir d'eau.

Assurez-vous que les aliments ne

touchent pas la plaque arrière.

De l'eau coule sur le sol.

L'eau de dégivrage ne s'écoule

pas dans le plateau d'évapora-

tion situé au-dessus du com-

Fixez le tuyau de sortie de l'eau au

plateau d'évaporation.

La température à l'inté-

rieur de l'appareil est

Le thermostat n'est pas bien ré-

Sélectionnez une température

La température à l'inté-

rieur de l'appareil est

Le thermostat n'est pas bien ré-

Sélectionnez une température

La porte n'est pas bien fermée. Consultez le paragraphe " Ferme-

La température du produit est

Laissez le produit revenir à tem-

pérature ambiante avant de le

ranger dans le congélateur.

Trop de produits ont été intro-

duits simultanément.

Introduisez moins de produits en

La température du com-

partiment réfrigérateur

L'air froid ne circule pas dans

Assurez-vous que l'air froid circu-

La température du con-

gélateur est trop élevée.

Les produits sont trop près les

Stockez les produits de façon à

permettre la circulation de l'air

Il y a trop de givre.

Les aliments ne sont pas bien

Enveloppez les aliments correcte-

La porte n'est pas bien fermée. Consultez le paragraphe " Ferme-

Le thermostat n'est pas bien ré-

Sélectionnez une température

Remplacement de l'ampoule d'éclairage

1. Débranchez l'appareil.

2. Retirez la vis du diffuseur.

En cas d'anomalie de fonctionnement

473. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modèle sem-

blable de même puissance (la puissance

maximale est indiquée sur le diffuseur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Caractéristiques techniques

S64160TK38 S64179TK Dimensions

Hauteur 850 mm 850 mm

Largeur 595 mm 595 mm

Profondeur 635 mm 635 mm

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche

à l'intérieur de l'appareil et sur l'étiquette d'énergie.

AVERTISSEMENT Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les

"Consignes de sécurité" avant d'installer l'appareil.

Installez cet appareil à un endroit où la température ambiante correspond à la classe cli-

matique indiquée sur la plaque signalétique de l'appareil :

Classe climatique Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C

Caractéristiques techniquesMise à niveau

Lorsque vous installez l'appareil, veillez à le placer

de niveau. Servez-vous des deux pieds réglables

se trouvant à l'avant de l'appareil (2). Si besoin

est, réglez les pieds en retirant l'entretoise (1).

Il convient d'installer l'appareil à distance des

sources de chaleur, telles que radiateurs, chau-

dières, rayons solaires, etc. Assurez-vous que l'air

circule librement à l'arrière de l'appareil. Pour ga-

rantir un fonctionnement optimal, si l'appareil est

installé sous un élément suspendu, la distance en-

tre le haut de l'appareil et l'élément suspendu doit

être de 100 mm minimum. Si possible, évitez de

placer l'appareil sous des éléments suspendus. La

mise à niveau se fait à l'aide d'un ou de plusieurs

pieds réglables à la base de la carrosserie de l'ap-

pareil. Si l'appareil est placé dans un angle et si le

côté avec les charnières est face au mur, la distance entre le mur et l'appareil doit être de

10 mm minimum afin de permettre à la porte de s'ouvrir suffisamment pour pouvoir sortir

AVERTISSEMENT L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise

murale reste accessible après l'installation.

49Encastrement sous un plan de travail continu

Si votre réfrigérateur est encastré sous un plan de

travail continu, prévoyez, à l'arrière du plan de

travail, une sortie d'air d'au moins 200 cm

grille de ventilation en harmonie avec le design du

Vernissez les surfaces de découpe du plan de tra-

vail pour les protéger de l'humidité et les empê-

La distance entre l'appareil et le mur doit être de

30 mm minimum, et doit être vérifiée avant de

placer la grille de ventilation.

Retrait du plan de travail de l'appareil

Pour retirer le plan de travail, procédez comme

1. Enlevez les vis gauche et droite situées à

2. Enlevez les vis gauche et droite situées à l'ar-

3. Soulevez légèrement l'avant du plan de tra-

vail, puis repoussez-le d'environ 20 mm et

soulevez-le par l'avant.

4. Enlevez les vis gauche et droite situées à l'ar-

5. Rangez les vis en lieu sûr avec le plan de tra-

Installation et fixation à un plan de travail continu

Avant d'installer l'appareil, changez le sens d'ou-

verture de la porte, si nécessaire (reportez- vous à :

Réversibilité de la porte).

Poussez l'appareil avec précaution dans la niche

Faites attention à ne pas coincer le câble d'ali-

mentation à l'intérieur.

Vérifiez la distance par rapport au mur (reportez-

vous à : Encastrement sous un plan de travail con-

Mettez l'appareil de niveau en agissant sur les deux pieds réglables de devant, en veillant

à ce qu'il soit fermement posé sur le sol.

Avec les vis appropriées (selon le design du plan de travail et la distance entre l'appareil et

le plan de travail, non fourni), fixez l'appareil sous le plan de travail par le biais de la charnière

de la porte supérieure. Si nécessaire, compenser l'écart entre la charnière et le plan de travail

Installationavec une rondelle appropriée (rondelle en plastique ou en bois, non fournie). Et ce, pour

éviter de tordre la charnière en veillant au bon fonctionnement de la porte.

Réversibilité de la porte

Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre per-

sonne pour maintenir fermement les portes de l'appareil pendant les opérations.

Pour changer le sens d'ouverture de la porte, procédez comme suit :

1. Retirez la fiche de la prise de courant.

2. Inclinez l'appareil avec précaution vers l'arrière pour que le compresseur ne touche

3. Dévissez les deux pieds réglables.

4. Dévissez les vis de la charnière inférieure

5. Retirez la porte de l'appareil en la tirant

légèrement vers le bas.

6. Dévissez la goupille de la charnière de la

porte supérieure de l'appareil et revis-

sez-la de l'autre côté.

7. Installez la porte de l'appareil sur la gou-

pille de la charnière de la porte supéri-

8. Retirez la charnière inférieure. Placez la

goupille dans le sens de la flèche.

9. Dévissez et installez la vis sur le côté op-

10. Installez la charnière inférieure sur le

côté opposé sans modifier la position de

11. Vissez la vis dans l'orifice resté libre de l'autre côté ainsi que les pieds réglables (2 pieds).

Déposez et installez la poignée

13. Remettez l'appareil en place, mettez-le

d'aplomb, attendez quatre heures au

moins puis branchez-le sur la prise de

Contrôlez une dernière fois pour vous assurer

• Toutes les vis sont correctement serrées.

• La porte ouvre et ferme correctement.

Si la température ambiante est basse (en hi-

ver, par exemple), il se peut que le joint n'ad-

hère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.

Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez

le S.A.V. le plus proche. Un technicien du S.A.V. pourra inverser le sens d'ouverture de la

porte, mais cette intervention vous sera facturée.

Réversibilité de la porte du congélateur

ATTENTION Assurez-vous que le câble d'alimentation n'est pas coincé sous l'appareil.

InstallationLa prise nécessaire au branchement de l'appareil

doit rester accessible pour que l'appareil puisse

être débranché à tout moment.

Si votre appareil est encastré sous un plan de tra-

vail continu, prévoyez d'installer une prise de cou-

rant comme indiqué sur la figure.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque

signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement

pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil

sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un

électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi-

gnes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité

comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et

recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons

l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les

services de votre commune ou le magasin où vous avez effectué l'achat.

En matière de sauvegarde de l'environnement

53Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin
