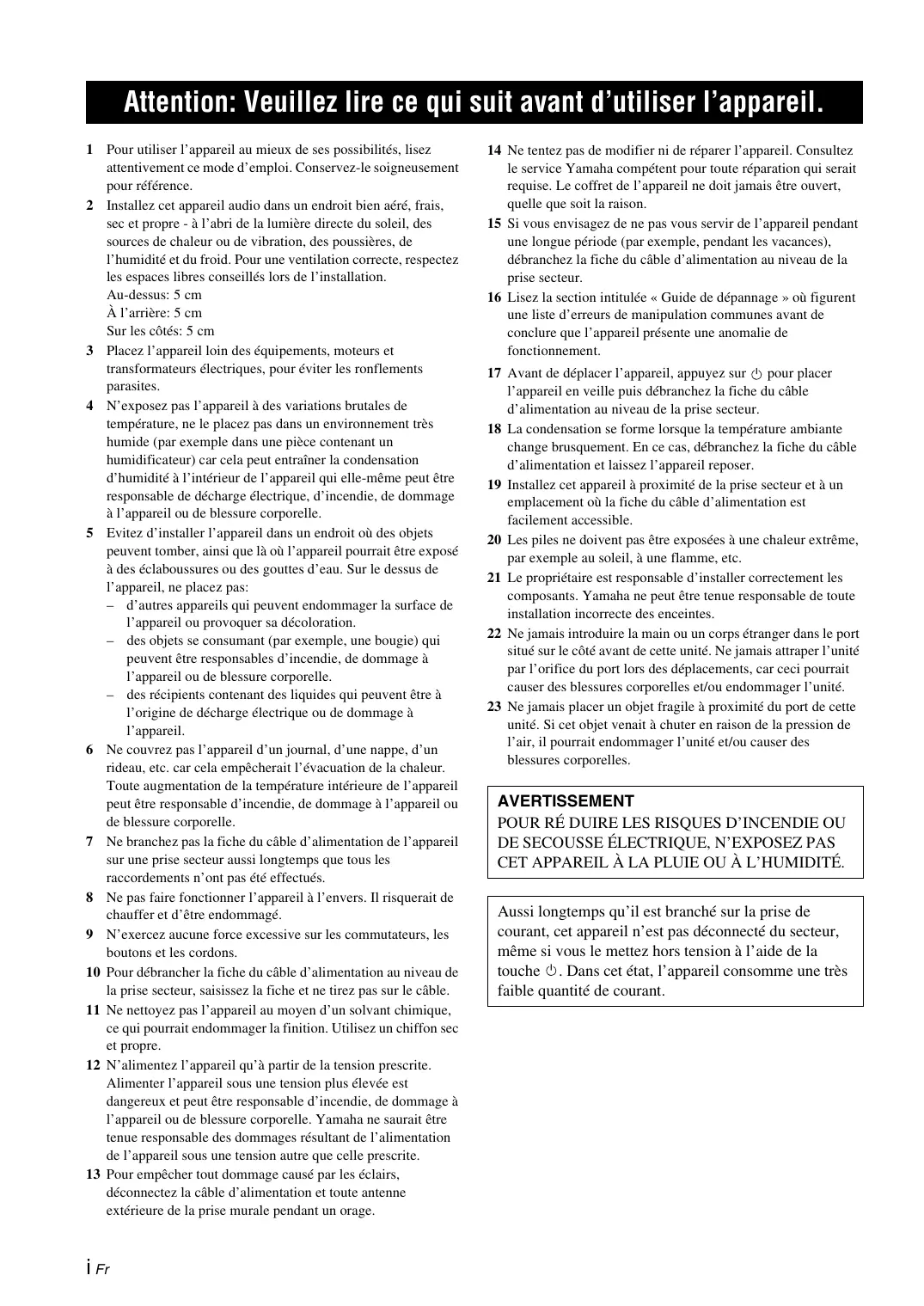

1 Pour utiliser l’appareil au mieux de ses possibilités, lisez attentivement ce mode d’emploi. Conservez-le soigneusement pour référence. 2 Installez cet appareil audio dans un endroit bien aéré, frais, sec et propre - à l’abri de la lumière directe du soleil, des sources de chaleur ou de vibration, des poussières, de l’humidité et du froid. Pour une ventilation correcte, respectez les espaces libres conseillés lors de l’installation. Au-dessus: 5 cm À l’arrière: 5 cm Sur les côtés: 5 cm 3 Placez l’appareil loin des équipements, moteurs et transformateurs électriques, pour éviter les ronflements parasites. 4 N’exposez pas l’appareil à des variations brutales de température, ne le placez pas dans un environnement très humide (par exemple dans une pièce contenant un humidificateur) car cela peut entraîner la condensation d’humidité à l’intérieur de l’appareil qui elle-même peut être responsable de décharge électrique, d’incendie, de dommage à l’appareil ou de blessure corporelle. 5 Evitez d’installer l’appareil dans un endroit où des objets peuvent tomber, ainsi que là où l’appareil pourrait être exposé à des éclaboussures ou des gouttes d’eau. Sur le dessus de l’appareil, ne placez pas: – d’autres appareils qui peuvent endommager la surface de l’appareil ou provoquer sa décoloration. – des objets se consumant (par exemple, une bougie) qui peuvent être responsables d’incendie, de dommage à l’appareil ou de blessure corporelle. – des récipients contenant des liquides qui peuvent être à l’origine de décharge électrique ou de dommage à l’appareil. 6 Ne couvrez pas l’appareil d’un journal, d’une nappe, d’un rideau, etc. car cela empêcherait l’évacuation de la chaleur. Toute augmentation de la température intérieure de l’appareil peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. 7 Ne branchez pas la fiche du câble d’alimentation de l’appareil sur une prise secteur aussi longtemps que tous les raccordements n’ont pas été effectués. 8 Ne pas faire fonctionner l’appareil à l’envers. Il risquerait de chauffer et d’être endommagé. 9 N’exercez aucune force excessive sur les commutateurs, les boutons et les cordons. 10 Pour débrancher la fiche du câble d’alimentation au niveau de la prise secteur, saisissez la fiche et ne tirez pas sur le câble. 11 Ne nettoyez pas l’appareil au moyen d’un solvant chimique, ce qui pourrait endommager la finition. Utilisez un chiffon sec et propre. 12 N’alimentez l’appareil qu’à partir de la tension prescrite. Alimenter l’appareil sous une tension plus élevée est dangereux et peut être responsable d’incendie, de dommage à l’appareil ou de blessure corporelle. Yamaha ne saurait être tenue responsable des dommages résultant de l’alimentation de l’appareil sous une tension autre que celle prescrite. 13 Pour empêcher tout dommage causé par les éclairs, déconnectez la câble d’alimentation et toute antenne extérieure de la prise murale pendant un orage.
15 Si vous envisagez de ne pas vous servir de l’appareil pendant une longue période (par exemple, pendant les vacances), débranchez la fiche du câble d’alimentation au niveau de la prise secteur. 16 Lisez la section intitulée « Guide de dépannage » où figurent une liste d’erreurs de manipulation communes avant de conclure que l’appareil présente une anomalie de fonctionnement. 17 Avant de déplacer l’appareil, appuyez sur pour placer l’appareil en veille puis débranchez la fiche du câble d’alimentation au niveau de la prise secteur. 18 La condensation se forme lorsque la température ambiante change brusquement. En ce cas, débranchez la fiche du câble d’alimentation et laissez l’appareil reposer. 19 Installez cet appareil à proximité de la prise secteur et à un emplacement où la fiche du câble d’alimentation est facilement accessible. 20 Les piles ne doivent pas être exposées à une chaleur extrême, par exemple au soleil, à une flamme, etc. 21 Le propriétaire est responsable d’installer correctement les composants. Yamaha ne peut être tenue responsable de toute installation incorrecte des enceintes. 22 Ne jamais introduire la main ou un corps étranger dans le port situé sur le côté avant de cette unité. Ne jamais attraper l’unité par l’orifice du port lors des déplacements, car ceci pourrait causer des blessures corporelles et/ou endommager l’unité. 23 Ne jamais placer un objet fragile à proximité du port de cette unité. Si cet objet venait à chuter en raison de la pression de l’air, il pourrait endommager l’unité et/ou causer des blessures corporelles.
Aussi longtemps qu’il est branché sur la prise de courant, cet appareil n’est pas déconnecté du secteur, même si vous le mettez hors tension à l’aide de la touche . Dans cet état, l’appareil consomme une très faible quantité de courant.
Procédure de base 18 Réglage de l’équilibre du volume de chaque canal 19 Réglage du son des hautes/basses fréquences (réglage de la tonalité) 19 Configuration des paramètres HDMI 19 Modification de la luminosité de l’afficheur de la face avant 19 Utilisation d’autres enceintes 20 Contrôle de la dynamique 21 Réglage du décodeur de matrice 21
Difficulté d’utilisation de la télécommande du téléviseur (enceinte placée sous le téléviseur) 6 Fixation de l’enceinte au mur 7
Que vous permet de faire cet appareil • • Profiter d’un son de grande qualité sur un iPod/iPhone (connexion numérique pour iPod/iPhone)16 Configurer l’appareil sur le canal 5.1 en utilisant les enceintes de votre choix 20
Changement de la méthode de connexion et des composants raccordés 24
Lecture en mode stéréo 11 Fonction Clear Voice 11 Fonction d’amélioration du son des fichiers audio compressés 12 Fonction UniVolume 12 Réglage de l’équilibre du volume 12
(VOLUME TRIM) 22 Réglage du retard audio (AUDIO DELAY) 22 Affectation d’une entrée audio à la prise numérique optique/coaxiale (AUDIO ASSIGN) 22
• Ce mode d’emploi a été créé avant la fabrication de l’appareil. Les caractéristiques et la présentation ont pu être modifiées en vue de l’amélioration du produit, etc. En cas de divergence entre le mode d’emploi et l’appareil, ce dernier prime.
Éléments fournis Ce produit comprend les éléments suivants. Avant d’effectuer les raccordements, assurez-vous que vous avez reçu tous les éléments suivants.
■ Mise en place des piles
Reçoit les signaux émis par la télécommande. (☞ P. 2, 5) 8 Afficheur de la face avant L’afficheur de la face avant fournit des informations relatives à l’état fonctionnel de l’appareil. (☞ P. 4)
Témoin MEMORY Ce témoin clignote lorsque l’appareil met une station en mémoire. (☞ P. 13, 14) Témoin EMPTY S’allume lorsque le numéro de présélection est vide. (☞ P. 14) Témoin PS/PTY/RT/CT (Modèles pour l’Europe et la Russie uniquement) S’allume en fonction des informations dont dispose le système de radiodiffusion de données de service. (☞ P. 15)
Ce témoin s’allume lorsque le mode Clear Voice est sélectionné. (☞ P. 11) 5 Témoin VOLUME • Indique le niveau de volume actuel. • Clignote lorsque la fonction Silencieux est activée. (☞ P. 10) 6 Afficheur multifonction Indique la source d’entrée sélectionnée, le mode de son actuel et d’autres informations. 7 Témoin ENHANCER S’allume lorsque la fonction d’amélioration du son des fichiers audio compressés est activée. (☞ P. 12) 8 Témoin UNIVOLUME S’allume lorsque le mode UniVolume est sélectionné. (☞ P. 12)
Appuyez plusieurs fois sur une touche de sélection d’entrée pour sélectionner la source correspondante. TV/STB: TV, STB HDMI1-3: HDMI1, HDMI2, HDMI3
C SETUP Pour accéder au menu de configuration. (☞ P. 18) D CLEAR VOICE Cette touche permet d’activer et de désactiver le mode Clear Voice. (☞ P. 11) E
Consultez le mode d’emploi du téléviseur pour connaître l’emplacement du capteur de télécommande.
• Ne placez pas l’appareil sur ou sous un autre composant, notamment un lecteur Blu-ray ; en d’autres termes, évitez d’empiler les appareils. La vibration de cet appareil risque de provoquer une panne des autres composants. • Veillez à laisser suffisamment d’espace pour la ventilation à l’avant, à l’arrière et sur les côtés (lorsque les pieds sont fixés) de l’appareil. Ne placez pas l’appareil sur un tapis épais, etc. • Les sons basse fréquence produits par le caisson de graves intégré peuvent être perçus différemment selon la position d’écoute et l’emplacement du caisson de graves. Pour obtenir les sons souhaités, essayez de changer la position du caisson de graves intégré. • Selon l’environnement d’installation, il peut être préférable d’effectuer les raccordements avant d’installer l’appareil. Il est conseillé de placer et de disposer temporairement tous les composants pour mieux voir comment procéder. • Utilisez un chiffon propre, doux et sec (par exemple, un essuieverre) pour nettoyer l’appareil. • N’appuyez pas sur la grille de l’enceinte lorsque vous déplacez cette dernière.
Retirez les pieds et les entretoises situés sous le récepteur à caisson de graves intégré et fixez-les sur le côté, comme illustré ci-dessous.
Retirez les vis qui fixent les pieds de l’enceinte et déplacez les pieds pour régler la hauteur de l’enceinte. Fixez à nouveau les pieds à l’aide des vis, comme illustré ci-dessous.
Le récepteur de signaux de la télécommande du téléviseur (fourni) permet de recevoir les signaux de la télécommande du téléviseur et de les transmettre au capteur situé sur le téléviseur. Positionnez le récepteur de signaux de la télécommande du téléviseur de la façon suivante.
Capteur de télécomma nde sur le téléviseur Environ 10 mm
Vous pouvez également utiliser les trous de vis situés à l’arrière de l’enceinte pour installer cette dernière sur une étagère (non fournie), entre autres. 38,5 mm
• Vous pouvez fixer le récepteur de signaux de la télécommande du téléviseur sur une partie saillante, par exemple à l’arrière du support d’enceinte. • Nettoyez l’emplacement de fixation sur l’enceinte à l’aide d’un chiffon doux et sec, par exemple un essuie-verre. • Nettoyez le récepteur et l’émetteur de signaux du récepteur de signaux de la télécommande du téléviseur à l’aide d’un chiffon doux et sec, par exemple une essuie-verre.
Si l’enceinte doit être fixée à un mur, veillez à confier ce travail à une personne qualifiée ou à votre revendeur. Le client ne devrait jamais essayer d’effectuer ce travail lui-même. Si l’installation n’est pas correcte ou si elle n’est pas adaptée, l’enceinte risque en effet de tomber et des personnes peuvent être blessées.
Profondeur du trou : 14 mm Diamètre : 6 mm 14 mm
• Veillez à utiliser les vis spécifiées pour fixer l’enceinte. L’enceinte risque de tomber si vous utilisez des éléments de fixation autres que les vis spécifiées, notamment des vis plus courtes, des clous ou du ruban double-face. • Lorsque vous raccordez l’enceinte, fixez soigneusement les câbles d’enceinte de sorte qu’ils ne soient pas lâches. Un câble lâche peut être accidentellement accroché d’une main ou d’un pied, ce qui peut provoquer la chute de l’enceinte. • Après avoir installé l’enceinte, vérifiez qu’elle est correctement fixée. Yamaha décline toute responsabilité en cas d’accidents provoqués par des installations incorrectes.
Suivez la procédure décrite ci-après pour raccorder le récepteur à caisson de graves intégré et les enceintes. Dévissez et retirez le tube isolant du fil de sortie.
Pour de plus amples détails, veuillez consulter le revendeur Yamaha agréé ou le service après-vente le plus proche.
*3 y Raccordez un câble audio numérique à broches (vendu séparément) à la borne de sortie audio numérique coaxiale d’un syntoniseur TV par satellite/câble pour reproduire le son numérique.
Lorsque vous avez raccordé tous les câbles et préparé le boîtier de télécommande, procédez de la façon suivante pour effectuer la lecture de base. Appuyez sur VOLUME +/– pour régler le niveau de volume. Appuyez sur SUBWOOFER +/– pour régler le niveau du caisson de graves.
• Si le son est diffusé via l’enceinte du téléviseur et via cet appareil, coupez le son du téléviseur. • Le volume du caisson de graves et celui de l’appareil peuvent être réglés séparément. • Il est également possible de régler le volume du caisson de graves en écoutant la tonalité d’essai. (☞ P. 19) • Il est recommandé de baisser le volume du caisson de graves la nuit.
Lorsque le son de l’entrée HDMI est reproduit sur le téléviseur, il est impossible de régler le niveau de volume en appuyant sur les touches VOLUME +/– ou MUTE de la télécommande.
Vous pouvez commander l’appareil à l’aide de la télécommande du téléviseur lorsque la fonction de commande HDMI est disponible. Reportez-vous à la page 23 pour obtenir de plus amples informations.
L’appareil se met sous tension et le témoin STATUS s’allume en vert. La source d’entrée et le mode surround apparaissent sur l’afficheur de la face avant. y Cet appareil dispose d’une fonction de mise en veille automatique qui met l’appareil hors tension si aucune opération n’est effectuée dans les 12 heures qui suivent sa mise sous tension.
Le nom de la source d’entrée apparaît sur l’afficheur de la face avant pendant trois secondes, puis l’affichage normal est rétabli. (Nom de la source d’entrée : mode surround/stéréo).
Pour de plus amples détails concernant le composant externe, reportez-vous à son mode d’emploi.
Lorsque la fonction de commande HDMI est activée ou que la batterie de l’iPod/iPhone est chargée, le témoin STATUS s’allume en rouge. Lorsque la fonction de commande HDMI est désactivée, le témoin STATUS s’éteint. (☞ P. 3)
Reliez la fiche d’un casque à la borne PHONES (☞ P. 3) de l’appareil. • Lorsque vous utilisez un casque, vous pouvez régler séparément le volume du casque et celui de la tonalité. • Vous pouvez également profiter d’un son surround et d’un son stéréo lorsque vous utilisez un casque. (☞ P. 11)
• Selon les réglages choisis, il se peut que l’appareil ne décode pas le son DTS-HD Master Audio ou le son DTS-HD High Resolution Audio. Dans ces cas-là, seul le DTS est décodé.
Chaque fois que vous appuyez sur la touche STEREO, cette fonction est alternativement activée (EXTENDED STEREO) et désactivée (STEREO). « STEREO » : reproduit le son sans aucun effet. « EXTENDED STEREO » : reproduit un son stéréo plus étendu.
Lorsque la fonction Clear Voice est activée, le témoin « ● » (Clear Voice) s’affiche. y L’appareil mémorise les réglages affectés à chaque source d’entrée.
Appuyez sur la touche ENHANCER pour activer/désactiver cette fonction. Lorsque la fonction d’amélioration du son des fichiers audio compressés est activée, le témoin ENHANCER s’affiche. y L’appareil mémorise les réglages affectés à chaque source d’entrée.
Lorsque vous regardez la télévision, vous pouvez compenser les différences de volume excessives pour un plus grand confort d’écoute, notamment dans les cas suivants : • lorsque vous changez de chaîne ; • lorsqu’une émission est interrompue par une annonce publicitaire ; • lorsqu’un programme se termine et qu’un autre commence.
Lorsque la fonction UniVolume est activée, le témoin UNIVOLUME s’affiche. y L’appareil mémorise les réglages affectés à chaque source d’entrée.
1 Appuyez plusieurs fois sur la touche LEVEL pour sélectionner l’un des canaux ajustables suivants. Options disponibles FRONT L, / pour régler le niveau de volume une fois affiché le canal de votre choix. Plage de réglage : de –6 à +6 (réglage par défaut : 0) y Vous pouvez régler le volume du caisson de graves en appuyant sur SUBWOOFER +/-.
• Il est impossible de régler l’équilibre du volume lors de l’utilisation d’un casque. • Le réglage de chaque canal est disponible pour toutes les sources d’entrée.
TUNED s’allume. Lorsque la mise en mémoire automatique est terminée, le message « Preset Complete » apparaît sur l’afficheur de la face avant pendant trois secondes, puis le menu d’options est rétabli.
ANALOG/FM pour sélectionner l’entrée FM.
L’indication « 1.VOLUME TRIM » apparaît sur l’afficheur de la face avant.
« 2.AUTO PRESET », puis appuyez sur ENTER. y
40 mémoires, la mise en mémoire automatique s’arrête après examen de toutes les stations disponibles. • Seules les stations qui présentent un signal puissant peuvent être mémorisées. Si la station souhaitée n’est pas mémorisée, ou si une station n’est pas mémorisée sous le numéro de présélection souhaité, présélectionnez la station manuellement. (☞ P. 14)
Le message « MANUAL PRESET » apparaît sur l’afficheur de la face avant, suivi du numéro de présélection sous lequel la station va être mémorisée. y Maintenez enfoncée la touche MEMORY pendant au moins 2 secondes pour mémoriser la station sous le numéro de présélection vide le plus bas ou sous le numéro de présélection qui suit le dernier numéro mémorisé.
40) sous lequel la station va être mémorisée. Lorsque vous sélectionnez un numéro de présélection sous lequel aucune station n’est mémorisée, le témoin EMPTY apparaît sur l’afficheur. Lorsque vous sélectionnez un numéro de présélection mémorisé, la fréquence mémorisée s’affiche à droite du numéro de présélection.
/ , puis appuyez sur ENTER. Le numéro de présélection et la fréquence apparaissent sur l’afficheur de la face avant. y Vous pouvez annuler l’opération et revenir au menu d’options en appuyant sur la touche RETURN de la télécommande.
/ , puis appuyez sur ENTER. La station mémorisée sous le numéro de présélection sélectionné est effacée. Pour effacer le contenu mémorisé sous plusieurs numéros de présélection, répétez les étapes ci-dessus. Pour terminer l’opération, appuyez sur la touche OPTION.
RETURN de la télécommande ou n’effectuez aucune opération sur le syntoniseur pendant au moins 30 secondes.
/ . ■ Utilisation du service de données TP (émission d’informations routières) (modèles pour l’Europe et la Russie uniquement) Utilisez cette fonction pour recevoir le service de données TP (émission d’informations routières) correspondant au réseau de stations du système de radiodiffusion de données de service.
• SURROUND MODE Affiche le mode surround ou le mode stéréo. • FREQUENCY Affiche la fréquence et le numéro de présélection. • PROGRAM SERVICE (PS) Affiche le programme du système de radiodiffusion de données de service actuellement reçu. • PROGRAM TYPE (PTY) Affiche le type de programme du système de radiodiffusion de données de service actuellement reçu. • RADIO TEXT (RT) Affiche les informations concernant le programme du système de radiodiffusion de données de service actuellement reçu. • CLOCK TIME (CT) Affiche l’heure actuelle. AUTO et l’indication « TP » clignotent sur l’afficheur multifonction pendant la recherche. Lors de la réception d’une émission d’informations routières, l’indication « TP » et la fréquence restent affichées et la recherche cesse. Si l’appareil ne parvient pas à capter une émission d’informations routières, l’indication « TP » et la fréquence disparaissent, et le message « TP Not Found » apparaît sur l’afficheur de la face avant. y • Appuyez sur la touche RETURN pour annuler la recherche. • Si vous n’effectuez aucune opération pendant 30 secondes pendant la recherche, le menu d’options se ferme et la recherche est annulée.
• Il est possible que certaines fonctions ne soient pas compatibles selon le modèle ou la version du logiciel de votre iPod/iPhone. • Pour obtenir la liste complète des messages d’état qui apparaissent sur l’afficheur de la face avant, reportez-vous à la section « Messages relatifs à l’iPod/iPhone et au périphérique USB » du chapitre « Guide de dépannage » (☞ P. 27). • Veillez à régler le volume au minimum avant de retirer votre iPod/iPhone.
Clés USB et lecteurs audio portables USB formatés en FAT et prenant en charge la classe de stockage de masse USB Remarque Il est possible que certains des périphériques USB décrits cidessus ne soient pas pris en charge.
• lorsqu’un iPod/iPhone en cours de lecture est raccordé à l’appareil alors que celui-ci est sous tension. (l’entrée est automatiquement réglée sur USB.)
Vous pouvez afficher les informations relatives au fichier audio en cours de lecture.
« 2.REPEAT », puis appuyez sur ENTER.
ENTER. Options disponibles (réglage par défaut : ARTIST (nom de l’artiste) → ALBUM (titre de l’album) → FILE (nom du fichier) Remarques • S’il s’avère impossible d’afficher simultanément toutes les informations sur l’afficheur de la face avant, elles défilent une fois. • Notez également qu’il est impossible d’afficher certains caractères.
Vous pouvez mettre à jour le microprogramme de cet appareil.
Raccordez ensuite la clé USB au port USB situé sur la face avant de l’appareil. Veillez à copier le fichier du microprogramme dans le répertoire racine de la clé USB. Consultez la documentation livrée avec le fichier du microprogramme.
« 3.SHUFFLE », puis appuyez sur ENTER.
ENTER. Options disponibles (Réglage par défaut : OPÉRATIONS DE BASE
« 6:FIRMWARE », puis appuyez sur ENTER.
La mise à jour commence.
(☞ P. 28) pour obtenir de plus amples informations sur les messages relatifs à la mise à jour du microprogramme qui apparaissent sur l’afficheur de la face avant.
Liste du menu de configuration Menu
/ enfoncée pour modifier la valeur de réglage plus rapidement.
L’indication « 1:SP LEVEL » apparaît sur l’afficheur de la face avant.
Répétez cette procédure jusqu’à ce que le menu/sousmenu souhaité s’affiche.
Si vous n’effectuez aucune opération dans les 30 secondes qui suivent l’accès au menu de configuration, l’appareil quitte automatiquement ce mode.
Menu : 1:SP LEVEL Permet de régler l’équilibre du volume entre les canaux à l’aide de tonalités d’essai provenant de chaque canal. Sous-menu : « 1-1:FRONT L » « 1-2:FRONT R » : permet de régler le niveau de sortie des canaux de l’enceinte avant (gauche/ droite). « 1-3:CENTER » : permet de régler le niveau de sortie du canal de l’enceinte centrale. « 1-4:SURROUND L » « 1-5:SURROUND R » : permet de régler le niveau de sortie des canaux des enceintes virtuelles surround/surround (gauche/droite). « 1-6:SUBWOOFER » : permet de régler le niveau de sortie du canal du caisson de graves. Plage de réglage : de –6 à +6 (réglage par défaut : 0) y
« OFF » : désactive la fonction de commande HDMI. La consommation en veille de cet appareil diminue. « ON » : active la fonction de commande HDMI. y Pour activer la fonction ARC, réglez « 3-1:CONTROL » sur « ON ».
Sous-menu : 3-2:AUDIO Vous pouvez sélectionner un composant pour reproduire les signaux audio HDMI. Ce réglage est disponible lorsque « 3-1:CONTROL » est réglé sur « OFF ». Options disponibles : AMP, TV (Réglage par défaut : AMP) « AMP » : reproduit les signaux sonores HDMI provenant des enceintes raccordées à l’appareil. « TV » : reproduit les signaux sonores HDMI provenant des enceintes d’un téléviseur raccordé à l’appareil.
• À la fin du réglage de chaque canal, appuyez sur la touche LEVEL pour passer au canal suivant.
La luminosité de l’afficheur de la face avant change comme suit. Menu : 4:DISPLAY MODE Plage de réglage (Réglage par défaut : « DIMMER 0 »)
HDMI et à la fonction de commande HDMI.
« Utilisation de l’appareil avec la télécommande du téléviseur » (☞ P. 23).
Sous-menu : 5-1:SP CHANNEL Vous pouvez sélectionner le nombre d’enceintes de sortie. Enceinte fournie :
« BAR » : lors de l’utilisation de cet appareil, seul ou en combinaison avec d’autres enceintes vendues dans le commerce « BOOK SHELF » : ce réglage n’est pas utilisé pour ce système « OTHER » : lors du raccordement d’enceintes vendues dans le commerce au lieu de cet appareil
Réglage du décodeur de matrice
MAX (Réglage par défaut : MAX) « AUTO/MIN » : (MIN) : dynamique recommandée pour la reproduction de signaux de flux de données audio (sauf les signaux Dolby TrueHD) à un niveau de volume faible ou dans un environnement calme (par exemple la nuit). (AUTO) : réglage automatique de la dynamique en fonction des informations provenant du signal d’entrée lors de la reproduction de signaux Dolby TrueHD. « STANDARD » : dynamique recommandée pour un usage domestique standard. « MAX » : le son est émis sans réglage de la dynamique des signaux d’entrée.
Le menu d’options apparaît sur l’afficheur de la face avant. Éléments du menu d’options Chaque entrée dispose des éléments de menu suivants. Entrée
« AUTO » : si vous utilisez la connexion HDMI vers un téléviseur doté d’une fonction de réglage automatique du retard audio, vous pouvez régler automatiquement le retard audio.
(AUDIO ASSIGN) *2 Reportez-vous à la page 17 pour obtenir de plus amples informations.
« HDMI » : sélection du signal audio HDMI « OPTICAL » : sélection du signal audio provenant de la prise d’entrée optique « COAXIAL » : sélection du signal audio provenant de la prise d’entrée coaxiale
Appuyez sur RETURN pour revenir au menu précédent.
Qu’est-ce que la fonction de commande HDMI ?
REGZA Link) et qu’il soit raccordé à la prise HDMI OUT (ARC) de l’appareil. *1 Télécommande du téléviseur (Exemple)
Sélection de l’entrée Cet appareil sélectionne automatiquement l’entrée en fonction du réglage de la source d’entrée défini sur le téléviseur. Il est également possible d’utiliser le menu du téléviseur pour changer l’entrée de l’appareil (notamment en sélectionnant le lecteur Blu-ray dans le menu du téléviseur).
*1 y • Certains téléviseurs permettent d’activer et de désactiver la fonction UniVolume. • Même si votre téléviseur prend en charge la fonction de commande HDMI, il est possible que certaines fonctions ne soient pas disponibles. Pour plus de détails, consultez le mode d’emploi fourni avec votre téléviseur. • Si vous utilisez la borne HDMI pour raccorder cet appareil à un autre périphérique, notamment à un lecteur Blu-ray prenant en charge la fonction de commande HDMI, vous pouvez commander ce périphérique via la fonction de commande HDMI. • Nous vous conseillons d’utiliser des produits (téléviseur, lecteur Blu-ray/lecteur DVD, etc.) du même fabricant.
HDMI et activez la fonction de commande HDMI sur chacun d’eux. Pour cet appareil, réglez « 3-1:CONTROL » dans le menu de configuration « 3:HDMI SETUP » sur « ON » (☞ P. 19). *2 Pour les composants externes, consultez le mode d’emploi fourni avec chaque composant. *3
*2 y • Le réglage par défaut est « OFF ». Lorsque vous réglez « 3-1:CONTROL » dans le menu « 3:HDMI SETUP » sur « ON », – Même si vous appuyez sur la touche (Alimentation), l’appareil ne s’éteint pas complètement et le signal passe de la prise HDMI IN à la prise HDMI OUT (ARC). – Avant de mettre l’appareil hors tension, sélectionnez les sources d’entrée souhaitées raccordées à la prise HDMI IN (1 à 3). – Selon le téléviseur, certaines opérations, telles que changer de chaîne, peuvent modifier le réglage des modes surround de cet appareil.
« Réglage de la liaison » → « Réglage de la commande HDMI » (exemple), puis définissez un réglage, par exemple « Fonction de commande HDMI », sur « ON ». • Un réglage de type « Priorité des enceintes » doit être défini sur « Amplificateur AV ».
HDMI sur le téléviseur *4
(p. ex., le lecteur Blu-ray) raccordé à l’appareil.
Lorsque vous raccordez le lecteur Blu-ray via la prise HDMI 1, appuyez plusieurs fois sur la touche du sélecteur d’entrée pour sélectionner « HDMI 1 ».
*4 y Pour certains composants HDMI, il est uniquement nécessaire de sélectionner la fonction de commande HDMI. L’enregistrement des composants HDMI sur le téléviseur n’est pas nécessaire dans ce cas.
– Le téléviseur est-il raccordé à la prise HDMI OUT (ARC) de l’appareil. – Le réglage « 3-1:CONTROL » de « 3:HDMI SETUP » est-il défini sur « ON » dans le menu de configuration. (☞ P. 19) – La fonction de commande HDMI est-elle activée sur le téléviseur. (Vérifiez également les réglages correspondants, tels que la fonction de verrouillage d’alimentation ou la priorité des enceintes.) Si la fonction de commande HDMI ne fonctionne toujours pas : – Mettez l’appareil et le téléviseur hors tension, puis à nouveau sous tension. – Débranchez le câble d’alimentation de l’appareil et celui des composants externes raccordés via HDMI. Branchez-les à nouveau au bout de 30 secondes. – Après avoir sélectionné HDMI 1, HDMI 2 ou HDMI 3, réglez le téléviseur et l’appareil sur la même entrée.
1 Désactivez la fonction de commande HDMI du téléviseur et du lecteur, mettez hors tension tous les périphériques raccordés et modifiez les raccordements.
« Réglage de la fonction de commande HDMI ».
Reportez-vous au tableau suivant si l’appareil ne fonctionne pas correctement. Si votre problème n’est pas répertorié dans ce tableau ou si les instructions fournies ne vous sont pas utiles, mettez l’appareil en veille, débranchez le cordon d’alimentation et contactez le revendeur Yamaha agréé ou le service après-vente le plus proche. Vérifiez tout d’abord les points suivants. 1 Le cordon d’alimentation de l’appareil, celui du téléviseur et celui des composants externes (lecteur Blu-ray, etc.) sont-ils correctement raccordés à la prise secteur. 2 L’appareil, le téléviseur et les composants externes (lecteur Blu-ray, etc.) sont-ils sous tension. 3 Tous les câbles sont-ils correctement raccordés aux prises correspondantes sur chaque composant. Anomalies L’alimentation se coupe immédiatement après la mise en service.
Assurez-vous que tous les câbles sont convenablement reliés.
Appuyez sur la touche SURROUND pour démarrer la lecture en mode son.
Réglez le niveau de volume du caisson de graves.
Le son est de mauvaise qualité (bruits).
30 secondes, branchez le câble d’alimentation, puis mettez l’appareil sous tension.
« Préparation de la télécommande ».
Le composant HDMI raccordé ne prend pas en charge le système de protection des contenus numériques en haute définition (HDCP).
Réglez la position de l’antenne pour supprimer les trajets multiples.
Vérifiez la connexion de votre périphérique si des dysfonctionnements autres que ceux liés aux messages ci-dessous se produisent. (☞ P. 16)
Le fichier de la clé USB est endommagé.
Pour cela, maintenez la touche (Alimentation) enfoncée pendant au moins 10 secondes.
Image acoustique de l’appareil
Laboratories et fournissant un son multicanaux complètement indépendant. Avec 3 canaux avant (gauche, centre et droit) et 2 canaux arrière stéréophoniques, Dolby Digital est un système à 5 canaux audio intégraux. Un canal supplémentaire, sur lequel ne circulent que les effets basse fréquence (dénommé canal LFE, ou effet basse fréquence) complète l’ensemble à 5.1 canaux (le canal LFE est compté pour 0.1 canal). En utilisant 2 canaux stéréo pour les enceintes surround, il est possible d’obtenir des effets sonores plus rigoureux que ceux du Dolby Surround, en particulier lorsque la source se déplace.
100 % compatible avec les systèmes audio multicanaux existants qui incorporent la technologie Dolby Digital.
HDCP (High-bandwidth Digital Content Protection), HDMI fournit une interface audio/vidéo sécurisée conforme aux exigences des fournisseurs de contenu et des opérateurs système.
MP3 est l’une des méthodes de compression audio utilisées par MPEG. Ce format utilise une méthode de compression irréversible, qui permet d’obtenir un taux de compression élevé en comprimant les données des parties à peine audible par l’oreille humaine. Ce format est capable de compresser les données d’environ 1/11 (128 kbps) tout en maintenant une qualité audio identique à celle du CD.
DTS, Inc., fournissant un son réparti sur 5.1 canaux. Il produit de réels effets sonores en faisant appel à une grande masse de données audio.
également utilisé pour distribuer du contenu sur Internet ; il est par conséquent pris en charge par les ordinateurs, les serveurs multimédias et de nombreux autres périphériques.
44,1 kHz ; celle des DVD varie de 16 bits et 48 kHz à 24 bits et 192 kHz, ce qui permet d’obtenir une meilleure qualité sonore. WMA est une méthode de compression audio développée par Microsoft Corporation. Ce format utilise une méthode de compression irréversible, qui permet d’obtenir un taux de compression élevé en comprimant les données des parties à peine audible par l’oreille humaine. Ce format est capable de compresser les données d’environ 1/22 (64 kbps) tout en maintenant une qualité audio identique à celle du CD.
HDMI. Il s’agit d’un espace colorimétrique plus étendu que sRVB et qui permet l’expression de nouvelles couleurs. Tout en restant compatible avec la gamme de couleurs des normes sRVB, « x.v.Color » étend l’espace colorimétrique et fournit des images plus naturelles et plus vivantes. Il est beaucoup plus efficace pour les images figées et les images informatiques.
■ SR-301 [Modèles pour les États-Unis et le Canada] moins de 5 W [Modèles pour l’Europe, le Royaume-Uni, la Corée et l’Asie] moins de 5 W [Modèles pour Taïwan] moins de 5 W Lorsque la fonction de commande HDMI est désactivée [Modèles pour les États-Unis et le Canada] moins de 0,5 W [Modèles pour l’Europe, le Royaume-Uni, la Corée et l’Asie] moins de 0,5 W [Modèles pour Taïwan] moins de 0,5 W • Dimensions (L × H × P) En position horizontale 435 × 135 × 361 mm En position verticale 145,5 × 443,5 × 361 mm • Poids 7,9 kg • Pas en fréquence [Modèles pour les États-Unis et le Canada] 200 kHz [Autres modèles] 50 kHz Entrée d’antenne (asymétrique)75 Ω
Formats de signal audio
• Cet appareil n’est pas compatible avec des composants HDMI ou DVI ne prenant pas en charge le système HDCP. Consultez les modes d’emploi fournis avec les composants HDMI ou DVI pour plus d’informations sur la compatibilité HDCP. • Pour décoder les signaux de flux de données audio sur cet appareil, réglez le composant de la source d’entrée de façon adéquate afin que le composant reproduise les signaux de flux de données audio directement (pas de décodage sur le composant). Consultez la documentation pour obtenir de plus amples informations.
– Cet appareil est compatible avec les signaux vidéo des résolutions suivantes : • 480i/60 Hz • Ne laissez pas tomber la télécommande. • Ne laissez pas la télécommande aux endroits suivants : – endroits chauds et humides, près d’un appareil de chauffage ou dans une salle de bains – endroits très froids – endroits poussiéreux • Si la portée de la télécommande diminue considérablement, remplacez dès que possible les piles par deux piles neuves. • N’utilisez pas à la fois une pile neuve et une pile usagée. • N’utilisez pas, en même temps, des piles de type différent (par exemple, une pile alcaline et une pile au manganèse). En effet, leurs performances peuvent varier même si leur forme est identique. • Lorsque les piles sont usées, retirez-les sans tarder de la télécommande pour éviter qu’elles n’explosent ou ne fuient. • Mettez les piles au rebut conformément à la réglementation locale. • Si une pile fuit, mettez-la immédiatement au rebut. Veillez à ce que l’électrolyte d’une pile ne vienne en contact ni avec votre peau ni avec un vêtement. Avant de mettre en place les piles, nettoyez leur logement. • Tenez les piles à l’écart des enfants. En cas d’ingestion accidentelle, contactez immédiatement un médecin. • Si vous pensez ne pas utiliser la télécommande pendant une période prolongée, retirez les piles. • Ne chargez pas et ne démontez pas les piles fournies.
Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques et des piles usagées, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/EC. En vous débarrassant correctement des déchets d’équipements électriques et électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets.
Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques ou de piles usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.
Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il respecte les exigences établies par la Directive pour le produit chimique en question.
électroniques et des piles usagées, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.
