YDP-S52 - Piano numérique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de clavier	Graded Hammer (GH) 88 touches
Revêtement des touches	Ivoire synthétique (touches blanches)
Sensibilité au toucher	4 niveaux : Hard, Medium, Soft, Fixed
Moteur sonore	Pure CF Sound Engine
Source d'échantillonnage	Piano de concert Yamaha CFIIIS
Polyphonie maximale	192 notes
Nombre de voix	10 sons
Morceaux intégrés	10 démos + 50 présélections piano
Effets	Réverbération 4 types, IAC, Optimiseur stéréo, Damper Resonance
Modes de jeu	Dual/Layer, Duo
Pédalier	3 pédales (Damper avec demi-pédale, Sostenuto, Soft)
Métronome	5 à 280 BPM
Transposition	-6 à +6 demi-tons
Amplification	20 W x 2 (40 W total)
Haut-parleurs	2 x ovale 12 cm x 6 cm
Connectique casque	2 x jack stéréo 6,35 mm
Connectique PC/Mac	USB to Host
Dimensions (L x P x H)	1 353 x 309 x 792 mm
Poids	37,8 kg
Consommation	14 W

FOIRE AUX QUESTIONS - YDP-S52 YAMAHA

Quelle mécanique de clavier équipe le YDP-S52 ?

Le YDP-S52 est doté d'un clavier Graded Hammer (GH) 88 touches avec revêtement en ivoire synthétique sur les touches blanches. La mécanique simule le toucher progressif d'un piano acoustique : plus lourd dans les graves, plus léger dans les aigus. La surface poreuse absorbe l'humidité des doigts pour un confort de jeu prolongé.

Combien de sons propose le YDP-S52 et lequel est recommandé pour débuter ?

Le YDP-S52 dispose de 10 voix (piano de concert, piano électrique, orgue, cordes, etc.). Pour l'apprentissage, le son Piano de concert 1 est le point de départ idéal : il est échantillonné à partir du piano de concert Yamaha CFIIIS. Les 10 morceaux de démonstration intégrés permettent aussi de découvrir les différentes sonorités.

Qu'est-ce que le moteur sonore Pure CF du YDP-S52 ?

Le Pure CF Sound Engine est le moteur audio de Yamaha qui reproduit fidèlement les sons du piano à queue de concert Yamaha CFIIIS. Chaque note a été enregistrée avec une grande précision pour restituer les nuances dynamiques et le sustain naturel. La polyphonie de 192 notes garantit qu'aucune note n'est coupée même lors des passages les plus complexes.

Comment fonctionne le mode Duo sur le YDP-S52 ?

Le mode Duo divise le clavier en deux zones de même tessiture et de même octave, idéal pour jouer à deux en face à face ou pour l'enseignement professeur/élève. Chaque zone couvre les 88 touches dans sa propre plage. Il se combine avec les deux sorties casque indépendantes pour pratiquer en silence à deux.

Peut-on brancher un casque sur le YDP-S52 ?

Oui, le YDP-S52 dispose de deux prises jack stéréo 6,35 mm pour casque, situées à l'avant de l'instrument. Lorsqu'un casque est branché, les haut-parleurs internes sont automatiquement désactivés, ce qui permet de pratiquer en silence. Les deux sorties sont utiles pour le mode Duo (professeur + élève).

Comment régler la sensibilité du clavier du YDP-S52 ?

Le YDP-S52 propose 4 niveaux de sensibilité au toucher : Hard (fort), Medium (moyen), Soft (doux) et Fixed (vélocité fixe). Le réglage Medium convient à la plupart des styles. Le mode Fixed est utile pour jouer des sons d'orgue ou pour les débutants qui souhaitent une réponse uniforme quelle que soit la pression exercée.

Le YDP-S52 dispose-t-il d'un métronome et d'une transposition ?

Oui, le métronome intégré couvre une plage de 5 à 280 BPM avec différents rythmes. La fonction de transposition permet de décaler la tonalité de -6 à +6 demi-tons, pratique pour accompagner un chanteur ou jouer dans une tonalité différente de celle d'un morceau appris.

Quels effets sonores sont disponibles sur le YDP-S52 ?

Le YDP-S52 intègre plusieurs effets : 4 types de réverbération (Room, Hall 1, Hall 2, Stage), un optimiseur stéréophonique, la Damper Resonance (résonance naturelle de la pédale forte) et l'IAC (Intelligent Acoustic Control) qui ajuste automatiquement l'équilibre des fréquences selon le volume d'écoute.

Le YDP-S52 est-il compatible avec des applications mobiles ?

Oui, le YDP-S52 est compatible avec l'application Digital Piano Controller pour iOS. Elle permet de contrôler les fonctions de l'instrument, de régler les paramètres sonores et de sauvegarder des préréglages personnalisés. La connexion se fait via le port USB to Host de l'instrument.

Quelles sont les pédales du YDP-S52 et que font-elles ?

Le YDP-S52 est livré avec un pédalier triple : la pédale Damper (forte) avec gestion de la demi-pédale pour un sustain progressif, la pédale Sostenuto qui maintient uniquement les notes tenues au moment de l'appui, et la pédale Soft (sourdine) qui adoucit le timbre. Ce pédalier reproduit fidèlement les fonctions d'un piano acoustique.

Quelle est la puissance sonore du YDP-S52 ?

Le YDP-S52 est équipé de deux amplificateurs de 20 W chacun (40 W au total) alimentant deux haut-parleurs ovales de 12 cm x 6 cm. Cette configuration offre un son large et équilibré, adapté à une utilisation en salon ou en salle de cours. La consommation électrique est de 14 W avec l'adaptateur PA-300C fourni.

Quelles sont les dimensions et le poids du YDP-S52 ?

Le YDP-S52 mesure 1 353 mm de large, 309 mm de profondeur et 792 mm de hauteur (couvercle fermé). Il pèse 37,8 kg, ce qui le rend relativement compact pour un piano numérique meuble avec pédalier intégré. Il est disponible en noir et en blanc.

MODE D'EMPLOI YDP-S52 YAMAHA

Avant d'utiliser l'instrument, lisez attentivement la section « PRÉCAUTIONS D'USAGE » aux pages 5 et 7.

Pour plus d'informations sur l'assemblage de l'instrument, reportez-vous aux instructions figurant à la fin de ce manuel.

• Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltée.
• Ceci ne s'applique qu'aux produits distribués par Yamaha Canada Musique Ltée.

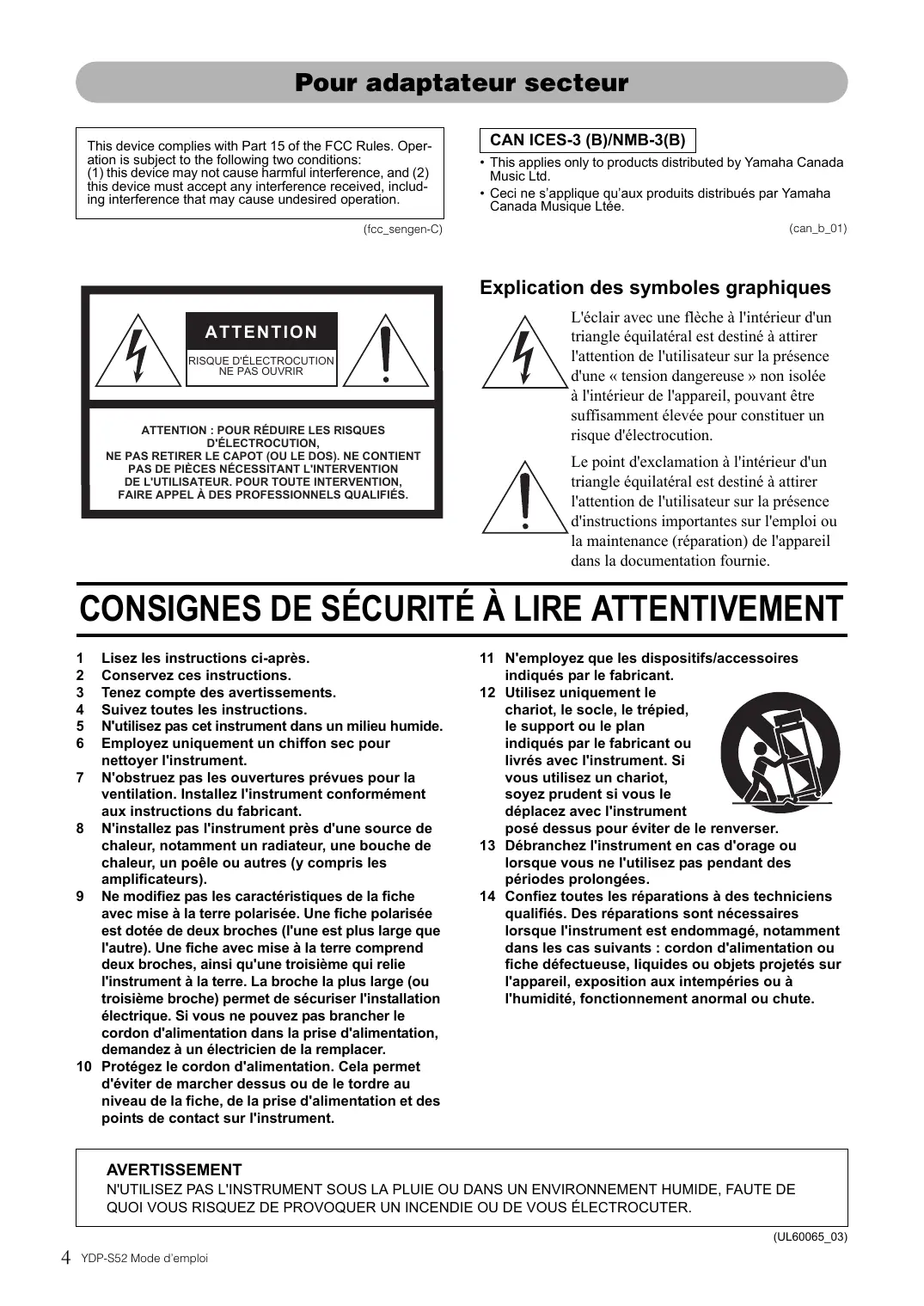

Explication des symboles graphiques

L'éclair avec une flèche à l'intérieur d'un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'une « tension dangereuse » non isolée à l'intérieur de l'appareil, pouvant être suffisamment élevée pour constituer un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'instructions importantes sur l'emploi ou la maintenance (réparation) de l'appareil dans la documentation fournie.

CONSIGNES DE SÉCURITÉ À LIRE ATTENTIVEMENT

1. Lisez les instructions ci-après. 2. Conservez ces instructions. 3. Tenez compte des avertissements. 4. Suivez toutes les instructions. 5. N'utilisez pas cet instrument dans un milieu humide. 6. Employez uniquement un chiffon sec pour nettoyer l'instrument. 7. N'obstruez pas les ouvertures prévues pour la ventilation. Installez l'instrument conformément aux instructions du fabricant. 8. N'installez pas l'instrument près d'une source de chaleur, notamment un radiateur, une bouche de chaleur, un poêle ou autres (y compris les amplificateurs). 9. Ne modifiez pas les caractéristiques de la fiche avec mise à la terre polarisée. Une fiche polarisée est dotée de deux broches (l'une est plus large que l'autre). Une fiche avec mise à la terre comprend deux broches, ainsi qu'une troisième qui relie l'instrument à la terre. La broche la plus large (ou troisième broche) permet de sécuriser l'installation électrique. Si vous ne pouvez pas brancher le cordon d'alimentation dans la prise d'alimentation, demandez à un électricien de la remplacer. 10. Protégez le cordon d'alimentation. Cela permet d'éviter de marcher dessus ou de le tordre au niveau de la fiche, de la prise d'alimentation et des points de contact sur l'instrument.

11. N'employez que les dispositifs/accessoires indiqués par le fabricant. 12. Utilisez uniquement le chariot, le socle, le trépied, le support ou le plan indiqués par le fabricant ou livrés avec l'instrument. Si vous utilisez un chariot, soyez prudent si vous le déplacez avec l'instrument posé dessus pour éviter de le renverser.

13. Débranchez l'instrument en cas d'orage ou lorsque vous ne l'utilisez pas pendant des périodes prolongées. 14. Confiez toutes les réparations à des techniciens qualifiés. Des réparations sont nécessaires lorsque l'instrument est endommagé, notamment dans les cas suivants : cordon d'alimentation ou fiche défectueuse, liquides ou objets projetés sur l'appareil, exposition aux intempéries ou à l'humidité, fonctionnement anormal ou chute.

AVERTISSEMENT

N'UTILISEZ PAS L'INSTRUMENT SOUS LA PLUIE OU DANS UN ENVIRONNEMENT HUMIDE, FAUTE DE QUOI VOUS RISQUEZ DE PROVOQUER UN INCENDIE OU DE VOUS ÉLECTROCUTER.

PRÉCAUTIONS D'USAGE

PRIÈRE DE LIRE ATTENTIVEMENT AVANT DE PROCÉDER À TOUTE MANIPULATION

Rangez ce manuel en lieu sûr et à portée de main afin de pouvoir le consulter ultérieurement.

Pour adaptateur secteur

AVERTISSEMENT

• Cet adaptateur est conçu pour être utilisé uniquement avec les instruments électroniques Yamaha. Ne l'utilisez pas à d'autres fins.
• Usage à l'intérieur uniquement. Ne pas utiliser dans des environnements humides.

ATTENTION

• Lors de la configuration, assurez-vous que la prise secteur est facilement accessible. En cas de problème ou de dysfonctionnement, mettez immédiatement l'instrument hors tension et retirez l'adaptateur secteur de la prise. Lorsque l'adaptateur secteur est connecté à la prise secteur, n'oubliez pas qu'une faible quantité d'électricité circule dans l'instrument, même si l'interrupteur d'alimentation est en position d'arrêt. Lorsque vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

Pour YDP-S52

AVERTISSEMENT

Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voire la mort, en raison d'une électrocution, d'un court-circuit, de dégâts, d'un incendie ou de tout autre risque. La liste de ces précautions n'est pas exhaustive :

Alimentation/adaptateur secteur

• Ne laissez pas le cordon d'alimentation à proximité de sources de chaleur telles que les radiateurs ou les éléments chauffants. Évitez également de le plier de façon excessive ou de l'endommager de quelque manière que ce soit ou de placer dessus des objets lourds.
• Utilisez uniquement la tension requise pour l'instrument. Celle-ci est indiquée sur la plaque du fabricant de l'instrument.
• Utilisez uniquement l'adaptateur spécifique (page 33). L'utilisation d'un adaptateur inapproprié peut endommager l'instrument ou entraîner une surchauffe.
• Vérifiez périodiquement l'état de la fiche électrique, dépoussiérez-la et nettoyez-la.

Ne pas ouvrir

• L'instrument ne contient aucune pièce nécessitant l'intervention de l'utilisateur. N'ouvrez pas l'instrument et ne tentez pas d'en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Si l'appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien Yamaha qualifié.

Prévention contre l'eau

• Ne laissez pas l'instrument sous la pluie et ne l'utilisez pas près d'une source d'eau ou dans un milieu humide. Ne déposez pas dessus des récipients (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures. Si un liquide, tel que de l'eau, pénètre à l'intérieur de l'instrument, mettez immédiatement ce dernier hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'instrument par un technicien Yamaha qualifié.
• N'essayez jamais de retarder ou d'insérer une fiche électrique avec les mains mouillées.

Prévention contre les incendies

• Ne déposez pas des objets représentant une flamme, tels que des bougies, sur l'instrument. Ceux-ci pourraient se renverser et provoquer un incendie.

En cas d'anomalie

• Si l'un des problèmes suivants survient, coupez immédiatement l'alimentation et retirez la fiche électrique de la prise. Faites ensuite contrôler l'appareil par un technicien Yamaha.
• Le cordon électrique s'effiloche ou est endommagé.
• L'instrument dégage une odeur inhabituelle ou de la fumée.
• Un objet est tombé à l'intérieur de l'instrument.
• Une brusque perte de son est intervenue durant l'utilisation de l'instrument.

Observez toutes les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessures corporelles, pour vous-même ou votre entourage, ainsi que la détérioration de l'instrument ou de tout autre bien. La liste de ces précautions n'est pas exhaustive :

Alimentation/adaptateur secteur

• N'utilisez pas de connecteur multiple pour brancher l'instrument sur une prise secteur. Cela risque d'affecter la qualité du son, voire de provoquer la surchauffe de la prise.
• Veillez à toujours saisir la fiche, et non le cordon, pour débrancher l'instrument de la prise d'alimentation. Si vous tirez sur le cordon, vous risquez de l'endommager.
• Débranchez la fiche électrique de la prise secteur lorsque vous n'utilisez pas l'instrument pendant un certain temps ou en cas d'orage.

Montage

• Lisez attentivement la documentation fournie expliquant la procédure de montage. Une erreur dans l'ordre de montage des éléments pourrait endommager l'instrument ou entraîner des blessures corporelles.
• Prenez soin de fixer les équerres antichute afin de garantir la stabilité de l'instrument. Sinon, vous risquez d'endommager l'instrument, voire de vous blesser.

Emplacement

• Ne placez pas l'instrument dans une position instable afin d'éviter qu'il ne tombe accidentellement.
• En cas de transport ou de déplacement de l'instrument, faites toujours appel à deux personnes au moins. En essayant de soulever l'instrument tout seul, vous risqueriez de vous faire mal au dos ou de vous blesser ou encore d'endommager l'instrument lui-même.
• Avant de déplacer l'instrument, débranchez-en tous les câbles afin d'éviter de les endommager ou de blesser quiconque risquerait de trébucher dessus.
• Lors de la configuration de l'instrument, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, coupez immédiatement l'alimentation et retirez la fiche de la prise. Même lorsque l'interrupteur d'alimentation est en position d'arrêt, du courant électrique de faible intensité continue de circuler dans l'instrument. Si vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.
• Utilisez uniquement le support spécifique pour l'instrument. Pour fixer le support ou le rack, n'utilisez que les vis fournies par le fabricant, sous peine d'endommager les éléments internes ou de renverser accidentellement l'instrument.

Connexions

• Avant de raccorder l'instrument à d'autres appareils électroniques, mettez ces derniers hors tension. Avant de mettre ces appareils sous ou hors tension, réglez tous les niveaux de volume sur le son minimal.
• Veillez également à régler tous les appareils sur le volume minimal et à augmenter progressivement les commandes de volume tout en jouant de l'instrument pour obtenir le niveau sonore souhaité.

Précautions de manipulation

• Ne glissez pas les doigts ou les mains dans les fentes du protège-clavier ou de l'instrument. Prenez soin de ne pas vous coincer les doigts dans le protège-clavier.
• N'insérez pas et ne laissez pas tomber d'objets en papier, en métal ou autres dans les fentes du protège-clavier, du panneau ou du clavier. Vous pourriez vous blesser ou provoquer des blessures à votre entourage, endommager l'instrument ou un autre bien, ou causer des dysfonctionnements au niveau de l'instrument.
• Ne vous appuyez pas sur l'instrument et ne déposez pas d'objets lourds dessus.
• Ne manipulez pas trop brutalement les touches, les sélecteurs et les connecteurs.
• N'utilisez pas l'instrument ou le casque de manière prolongée à des niveaux sonores trop élevés ou inconfortables qui risqueraient d'entraîner des troubles définitifs de l'audition. Si vous constatez une baisse d'acuité auditive ou que vous entendez des sifflements, consultez un médecin.

Yamaha ne peut être tenu responsable des détériorations causées par une mauvaise manipulation de l'instrument ou par des modifications apportées par l'utilisateur, ni des données perdues ou détruites.

Mettez toujours l'instrument hors tension lorsque vous ne l'utilisez pas.

Même lorsque l'interrupteur [Veille/Marche] est en position de veille et que le voyant d'alimentation est éteint, une faible quantité d'électricité circule toujours dans l'instrument.

Lorsque vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

AVIS

Pour éviter d'endommager le produit ou de perturber son fonctionnement, de détruire des données ou de détériorer le matériel avoisinant, il est indispensable de respecter les avis ci-dessous.

■ Manipulation

• N'utilisez pas l'instrument à proximité d'un téléviseur, d'une radio, d'un équipement stéréo, d'un téléphone mobile ou d'autres appareils électriques. Ces équipements risqueraient en effet de produire des interférences. Lorsque vous utilisez l'instrument avec une application sur votre iPod, iPhone ou iPod touch, il est recommandé d'activer l'option Mode avion sur leur appareil afin d'éviter toute perturbation provoquée par la communication.
• N'exposez pas l'instrument à la poussière, à des vibrations ou à des conditions de chaleur et de froid extrêmes (à la lumière directe du soleil, à proximité d'un radiateur ou dans une voiture en pleine journée par exemple), au risque de déformer le panneau, d'endommager les composants internes ou de provoquer un fonctionnement instable de l'instrument. (Plage de températures de fonctionnement vérifiée : 5 à 40 °C ou 41 à 104 °F.)
• Ne déposez pas d'objets en vinyle, en plastique ou en caoutchouc sur l'instrument, car ils risquent de décolorer le panneau ou le clavier.

Entretien

• Pour nettoyer l'instrument, utilisez un chiffon doux et sec, ou un tissu légèrement humide. N'utilisez jamais de diluants de peinture, de solvants, d'alcool, de produits d'entretien liquides ou de tampons de nettoyage imprégnés de produits chimiques.
• Les variations de température ou d'humidité importantes peuvent générer une condensation. Dans ce cas, de l'eau peut s'accumuler sur la surface de l'instrument. Si cette eau n'est pas retirée, les parties en bois risquent de l'absorber et d'être endommagées. Prenez soin d'essuyer l'eau immédiatement à l'aide d'un chiffon doux.
• Comme les pédales d'un piano acoustique, celles de l'instrument peuvent se ternir avec le temps. Dans ce cas, polissez les pédales avec un produit spécial pour pédales de piano. Avant d'utiliser le produit, prenez soin de lire les instructions afin de l'utiliser correctement.

Enregistrement des données

• Certaines données de cet instrument (page 28) sont conservées lors de la mise hors tension de l'instrument. Toutefois, les données enregistrées peuvent être perdues à la suite d'un dysfonctionnement, d'une utilisation incorrecte, etc. Enregistrez vos données importantes sur un périphérique externe tel qu'un ordinateur (page 28).

Information

À propos des droits d'auteur

• La copie des données musicales disponibles dans le commerce, y compris, mais sans s'y limiter, les données MIDI et/ou audio, est strictement interdite, sauf pour un usage personnel.
• Ce produit comporte et intègre des contenus pour lesquels Yamaha détient des droits d'auteur ou possède une licence d'utilisation des droits d'auteur de leurs propriétaires respectifs. En raison des lois sur les droits d'auteur et d'autres lois en vigueur, vous n'êtes pas autorisé à distribuer des supports sur lesquels ces contenus sont enregistrés et restent tout à fait identiques ou sont très similaires à ceux du produit.
• Les contenus décrits ci-dessus comprennent un programme informatique, les données de style d'accompagnement, les données MIDI, les données WAVE, les données d'enregistrement vocal, les partitions, les données de partition, etc.
• Vous êtes autorisé à distribuer les supports sur lesquels votre performance ou votre production sociale utilisant ces contenus est enregistrée ; l'autorisation de Yamaha Corporation n'est pas obligatoire dans ces cas.

À propos des fonctions et données intégrées à l'instrument

• Certains morceaux présélectionnés ont été modifiés afin d'en raccourcir la longueur ou à des fins d'arrangement, et peuvent ne pas être strictement identiques aux originaux.

À propos de ce manuel

• Les illustrations figurant dans ce mode d'emploi sont uniquement fournies à titre d'information et peuvent différer légèrement de votre instrument.
• iPhone, iPad et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
• Les noms de sociétés et de produits cités dans ce mode d'emploi sont les marques commerciales ou déposées appartenant à leurs détenteurs respectifs.

■ Accord fin

• Contrairement aux pianos acoustiques, cet instrument n'a pas besoin d'être accordé par un spécialiste (la hauteur de ton peut néanmoins être réglée par l'utilisateur de manière à ce qu'elle soit adaptée aux autres instruments). La hauteur de ton des instruments numériques est en effet toujours parfaitement constante.

Le numéro de modèle, le numéro de série, l'alimentation requise, etc., se trouvent sur ou près de la plaque signalétique du produit, située dans la partie inférieure de l'unité. Notez le numéro de série dans l'espace fourni ci-dessous et conservez ce manuel en tant que preuve permanente de votre achat afin de faciliter l'identification du produit en cas de vol.

N° de modèle

N° de série

La plaque signalétique de ce produit se trouve dans le bas de l'unité.

Table des matières

PRÉCAUTIONS D'USAGE. 5

À propos des manuels 9

Accessoires inclus. 9

Commandes et bornes du panneau....10

Procédures de base

Configuration. 11

Protège-clavier et pupitre 11

Mise sous tension 12

Fonction de mise hors tension automatique......13

Utilisation du casque. 13

Jeu au piano 14

Réglage du volume 14

Intelligent Acoustic Control (IAC) 14

Utilisation des pédales 15

Utilisation de la fonction Damper Resonance

(Résonance d'étouffoir) 15

Réglage des sons de confirmation d'opération.....16

Modification de la sensibilité au toucher............16

Utilisation du métronome. 17

Opérations avancées

Reproduction de sons d'instrument variés (sonorités) 18

Sélection d'une sonorité 18

Écoute des morceaux de démonstration 19

Ajout de variations au son (Réverbération)............20

Transposition de la hauteur par demi-tons. 21

Réglage de la hauteur de ton 21

Superposition de deux sonorités (mode Dual)....22

Mode Duo. 23

Reproduction de morceaux et entraînement 24

Écoute de 50 morceaux prédéfinis. 24

Entraînement pour une main 25

Reproduction à partir du début de la mesure (comprenant un silence ou un vide)................................25

Enregistrement de votre performance ... 26

Enregistrement de votre performance 26

Changement des paramètres initiaux du morceau enregistré 27

Suppression des données enregistrées 27

Sauvegarde des données et initialisation des réglages. 28

Données conservées lorsque l'instrument est éteint. 28

Enregistrement des données du morceau utilisateur sur un ordinateur 28

Transfert de fichiers SMF entre l'ordinateur et cet instrument 28

Initialisation des réglages 28

Annexe

Résolution des problèmes 29

Support clavier 30

Caractéristiques techniques 33

Index 34

Nous vous remercions d'avoir choisi le piano numérique Yamaha.

Afin d'exploiter cet instrument au maximum de ses performances et de ses fonctions, lisez attentivement les manuels et conservez-les pour les consulter ultérieurement.

À propos des manuels

Cet instrument comprend les manuels suivants.

Manuels inclus

Mode d'emploi (le présent manuel)

Explique comment utiliser l'instrument.

Quick Operation Guide (Guide de fonctionnement rapide) (fiche distincte)

Présente les fonctions des boutons et le clavier sous forme de tableaux pour en simplifier la compréhension.

Manuels en ligne (fichiers PDF)

iPhone/iPad Connection Manual (Manuel de connexion d'un iPhone/iPad)

Explique comment connecter l'instrument à des équipements intelligents tels qu'un iPhone ou un iPad.

Opérations liées à l'ordinateur

Ce document contient des instructions sur le branchement de cet instrument à un ordinateur, ainsi que sur les opérations de transfert des données de morceaux.

Référence MIDI

Ce document présente le format des données MIDI et la fiche MIDI Implementation Chart, ainsi que les descriptions et les fonctions MIDI (paramètres des canaux MIDI et de commande locale par exemple).

Généralités sur la norme MIDI (uniquement en français, en anglais et en allemand)

Contient des explications générales sur la norme MIDI.

Pour obtenir ces manuels, accédez au site Web de Yamaha, sélectionnez votre pays, tapez « YDP-S52 » dans la zone Model Name (Nom de modèle), puis cliquez sur le bouton de recherche [SEARCH].

Téléchargements sur le site de Yamaha

http://download.yamaha.com/

Accessoires inclus

Mode d'emploi (le présent manuel) - Quick Operation Guide (Guide de fonctionnement rapide) (fiche distincte) - « 50 Greats for the Piano » (50 Grands Classiques pour le Piano) (album) - Online Member Product Registration (Fiche d'enregistrement du produit en ligne)*1 - Garantie*2 - Adaptateur secteur*2 - Cordon d'alimentation*2

1 Vous devez disposer du PRODUCT ID (ID DU PRODUIT) lorsque vous remplissez la fiche d'enregistrement en ligne. 2 Peut ne pas être fourni dans la région où vous résidez. Veuillez vérifier ce point avec votre distributeur Yamaha.

Application pour périphérique intelligent

• Digital Piano Controller

Spécialement conçue pour l'instrument, l'application Digital Piano Controller, qui s'exécute sur iPhone, iPad ou iPod touch, permet de contrôler votre piano numérique à distance afin de bénéficier de plus de commodité et de flexibilité. Cette application affiche différents paramètres à l'écran, ce qui vous permet de faire des réglages de manière visuelle et plus intuitive. Pour plus d'informations sur l'application Digital Piano Controller, reportez-vous au site Web Yamaha suivant : http://yamaha.com/kbdapps/

Pour obtenir des instructions sur la connexion de l'instrument à un périphérique intelligent, reportez-vous au Manuel de connexion d'un iPhone/iPad.

Commandes et bornes du panneau

● Interrupteur [O] (Veille/Marche) page 12 : Met l'instrument sous tension ou en veille. Bouton [MASTER VOLUME] (Volume principal) page 14 : Règle le volume du son d'ensemble. Touche [DEMO/SONG] (Démo/Morceau) pages 19, 24 : Permet de reproduire des morceaux de démonstration et des morceaux prédéfinis. ● Touche [PIANO/VOICE] (Piano/Sonorité) pages 18, 20, 22 : Permet de sélectionner une ou deux sonorités à organiser en couche, ou un type de réverbération. ● Touche [METRONOME] (Métronome) page 17 : Active/désactive le métronome. ● Touches [+R], [-L] pages 18, 21, 25

• En général, ces touches permettent de sélectionner la sonorité suivante ou la sonorité précédente.
• Pendant la reproduction d'un morceau, elles permettent de sélectionner le morceau suivant ou précédent, et également (si vous maintenez la touche [PLAY] enfoncée) d'activer/de désactiver individuellement la partie de la main droite ou la partie de la main gauche.
• Pendant la reproduction du métronome, elles permettent d'accélérer ou de ralentir le tempo. ● Touche [REC] (Enregistrement) page 26 : Enregistre votre performance au clavier. ● Touche [PLAY] (Reproduction) page 26 : Reproduit la performance enregistrée.

● Touche [FUNCTION] (Fonction) pages 16, 21 : Le fait d'appuyer simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et de les maintenir enfoncées tout en appuyant sur une touche spécifique permet de régler les paramètres MIDI ou Transpose. Prises [PHONES] (Casque) page 13 : Permet de connecter un casque stéréo standard. Borne [USB TO HOST] (USB-hôte) : Permet de relier l'instrument à un ordinateur ou à un appareil tel qu'un iPhone ou un iPad. Pour accéder aux instructions de connexion à un ordinateur, reportez-vous au manuel en ligne Computer-related Operations (Opérations liées à l'ordinateur). Pour obtenir des instructions sur l'utilisation de la norme MIDI, reportez-vous au manuel en ligne MIDI Reference (Référence MIDI) (page 9).

AVIS : Utilisez un câble USB de type AB de moins de 3 mètres. Les câbles USB 3.0 ne doivent pas être utilisés.

2 Prise [TO PEDAL] (Vers pédale)...... page 31 Permet de brancher le cordon de la pédale. Prise DC IN (Entrée CC) page 12 Permet de brancher l'adaptateur secteur. Pédales. page 15 Pour le contrôle de l'expression et du sustain, exactement comme sur un piano acoustique.

Configuration

Protège-clavier et pupitre

ATTENTION

Tenez toujours le protège-clavier avec les deux mains lorsque vous l'ouvrez ou le fermez. Ne le lâchez pas tant qu'il n'est pas complètement ouvert ou fermé. Prenez garde de ne pas vous coincer les doigts (les vôtres et ceux des personnes à côté de vous, notamment les enfants) entre le protège-clavier et l'unité principale.

Ouverture du protège-clavier

1. Tenez le rebord du protège-clavier des deux mains et ouvrez-le lentement.
2. Fermez la partie avant du protège-clavier.

ATTENTION

Prenez garde de ne pas vous coincer les doigts lors de l'ouverture et de la fermeture du protège-clavier.

1. Déployez le pupitre.

Fermeture du protège-clavier

1. Repliez le pupitre.
2. Déployez la partie avant du protège-clavier.
3. Tenez le protège-clavier à deux mains et fermez-le doucement.

Avant de fermer le protège-clavier, prenez soin de replier le pupitre et de déployer la partie avant du panneau avant.

Prenez garde de ne pas vous coincer les doigts lors de l'ouverture et de la fermeture du protège-clavier.

Mise sous tension

1. Connectez les prises de l'adaptateur secteur dans l'ordre indiqué dans l'illustration.

La forme de la fiche et de la prise varie selon le pays.

AVERTISSEMENT

Utilisez uniquement l'adaptateur spécifique (page 33). Le recours à d'autres adaptateurs risque d'endommager irrémédiablement l'adaptateur et l'instrument.

ATTENTION

Retirez la fiche de la prise secteur lorsque l'instrument est inutilisé pendant un certain temps ou en cas d'orages.

NOTE

Suivez cette procédure dans l'ordre inverse pour déconnecter l'adaptateur secteur.

2. Appuyez sur l'interrupteur [O] (Veille/Marche) pour mettre l'instrument sous tension.

Voyant d'alimentation

Si vous fermez le protège-clavier sans mettre l'instrument en veille, le voyant d'alimentation reste allumé pour indiquer que l'instrument est toujours sous tension. Pour mettre l'instrument en veille, appuyez à nouveau sur l'interrupteur [O] (Veille/Marche) pendant une seconde. Le voyant d'alimentation s'éteint.

ATTENTION

Notez que lorsque l'interrupteur [♂] (Veille/Marche) est en position de veille, une faible quantité de courant électrique circule toujours dans l'instrument. Si vous n'utilisez pas l'instrument pendant un certain temps, prenez soin de débrancher le cordon d'alimentation de la prise murale.

Fonction de mise hors tension automatique

Pour empêcher toute consommation électrique superflue, cet instrument est doté de la fonction Auto Power Off : elle met automatiquement l'appareil hors tension dès que celui-ci n'est pas utilisé pendant environ 30 minutes. Si vous ne souhaitez pas utiliser la fonction de mise hors tension automatique, désactivez la fonction en suivant les indications ci-dessous. Le réglage (activation ou désactivation) est conservé en mémoire même après la mise hors tension de l'instrument.

Désactivation de la fonction de mise hors tension automatique

Réglage par défaut :

Fonction activée

Lorsque l'instrument est éteint

Tout en maintenant la touche A-1 (la plus grave) enfoncée, appuyez sur l'interrupteur [O] (Veille/Marche) pour mettre l'instrument sous tension. L'indicateur [REC] clignote trois fois, ce qui signifie que la fonction de mise hors tension automatique a été désactivée.

Lorsque l'instrument est allumé

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, et appuyez sur la touche A#5.

Activation de la fonction de mise hors tension automatique

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, et appuyez sur la touche A5.

Utilisation du casque

Cet instrument étant équipé de deux prises [PHONES], vous pouvez y brancher deux casques stéréo standard. Si vous n'en utilisez qu'un seul, vous pouvez le brancher indifféremment sur l'une ou l'autre de ces deux prises. Les haut-parleurs sont coupés automatiquement.

N'utilisez pas le casque à un volume élevé pendant une période prolongée ; cela pourrait entraîner une perte de l'audition.

Reproduction d'une impression naturelle de distance (Optimiseur stéréophonique)

L'optimiseur stéréophonique donne la sensation de jouer sur un piano acoustique, même lorsque vous utilisez un casque. En général, le son du casque est très proche des oreilles. L'effet d'optimiseur stéréophonique recrée une distance naturelle ou la sensation d'espace physique entre les oreilles et l'instrument, comme si vous aviez un piano acoustique.

Face inférieure Prise pour casque stéréo standard

Tout en maintenant la touche [PIANO/

VOICE] enfoncée, appuyez sur la touche A#0 pour activer cette fonction. Pour la désactiver, appuyez sur la touche A0 tout en maintenant la touche [PIANO/VOICE] enfoncée.

Réglage par défaut :

fonction activée

Jeu au piano

Réglage du volume

Lorsque vous commencez à jouer, utilisez le bouton [MASTER VOLUME] pour régler le volume de l'intégralité du clavier.

ATTENTION

L'utilisation de cet instrument à un volume élevé pendant une période prolongée peut avoir de sérieuses incidences sur votre acuité auditive.

Intelligent Acoustic Control (IAC)

Cette fonction permet de contrôler et de régler automatiquement la qualité du son en fonction du volume global de cet instrument. Même si le volume est faible, les sons graves et aigus sont très clairs.

Pour activer la fonction IAC :

Appuyez sur la touche [PIANO/VOICE] et maintenez-la enfoncée, puis appuyez sur la touche F#0.

Pour désactiver la fonction IAC :

Appuyez sur la touche [PIANO/VOICE] et maintenez-la enfoncée, puis appuyez sur la touche F0.

Pour régler la profondeur IAC :

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches A-1 - D#0.

A-1 : profondeur -3

Plus la valeur est élevée, meilleure est la qualité des graves et des aigus à des volumes faibles.

Réglage par défaut :

fonction activée

Plage des réglages :

A-1 (-3) - D#0 (+3)

Réglage par défaut :

C0 (0)

Utilisation des pédales

Pédale forte (droite)

Le fait d'appuyer sur cette pédale prolonge les notes. Le fait de relâcher cette pédale interrompt (coupe) immédiatement le maintien des notes. La fonction de « pédale à mi-course » crée des effets de prolongation partielle en fonction du degré d'enfoncement de cette pédale.

Pédale de sostenuto (centre)

Le fait d'appuyer sur cette pédale tout en maintenant les notes prolonge les notes enfoncées (comme si vous appuyiez sur la pédale forte) ; en revanche, toutes les notes jouées par la suite ne sont pas prolongées. Cela permet, par exemple, de prolonger un accord ou une note basse unique tout en jouant les autres notes en mode « staccato ».

Pédale douce (gauche)

Le fait d'appuyer sur cette pédale permet de réduire le volume et change légèrement le timbre des notes. Les notes jouées avant que vous enfonciez cette pédale ne sont pas modifiées. Lorsque vous sélectionnez la sonorité Jazz Organ, le fait d'appuyer sur la pédale de gauche permet de permuter entre la rotation rapide et la rotation lente du haut-parleur rotatif (page 18).

Lorsque vous appuyez sur la pédale forte ici, cette note et les notes jouées jusqu'à ce que vous relâchiez la pédale sont prolongées.

Lorsque vous appuyez sur la pédale de sostenuto tout en maintenant une note enfoncée, celle-ci est prolongée tant que la pédale est enfoncée.

Utilisation de la fonction Damper Resonance (Résonance d'étouffoir)

La fonction Damper Resonance vous permet d'entendre une simulation du son prolongé sur un piano à queue lorsque vous appuyez sur la pédale forte et jouez sur le clavier. Cet effet est appliqué au son d'ensemble de l'instrument.

Pour activer la fonction Damper Resonance (Résonance d'étouffoir) :

Appuyez sur la touche [PIANO/VOICE] et maintenez-la enfoncée, puis appuyez sur la touche G#2.

Pour désactiver la fonction Damper Resonance (Résonance d'étouffoir) :

Appuyez sur la touche [PIANO/VOICE] et maintenez-la enfoncée, puis appuyez sur la touche G2.

NOTE

Si la pédale forte ne fonctionne pas, vérifiez que le cordon de la pédale est branché correctement sur l'unité principale (page 31).

Fonction de pédale

à mi-course

Cette fonction permet de faire varier la longueur du maintien en fonction du degré d'enfoncement de la pédale. Plus vous enfoncez la pédale, plus vous prolongez le son. Par exemple, si vous enfoncez la pédale fort et que les notes que vous jouez vous semblent trop obscures ou trop sonores, avec un maintien trop prolongé, vous pouvez relâcher la pédale de moitié (ou plus) afin d'atténuer le maintien.

NOTE

Lorsque la pédale de sostenuto est maintenue enfoncée, les sonorités d'orgue et de cordes sont continues, sans chute lorsque les touches sont relâchées.

Réglage par défaut :

fonction activée

Réglage des sons de confirmation d'opération

Par sa conception simple et proche du piano, cet instrument compte peu de bornes de panneau ; la plupart des réglages s'effectuent à l'aide des touches du clavier. Lorsque vous activez ou désactivez une fonction, ou modifiez un réglage, l'instrument produit un son qui confirme cette modification. Trois types de sons sont utilisés : un son croissant pour l'activation d'une fonction, un son décroissant pour la désactivation d'une fonction et un clic pour les autres réglages. Pour le réglage du métronome (page 17), une valeur numérique est lue lorsqu'un tempo est spécifié à l'aide de trois touches au clavier.

Pour consulter la liste des fonctions attribuées aux boutons et aux touches, reportez-vous au manuel Quick Operation Guide (Guide de fonctionnement rapide) (fiche distincte).

Activation des sons de confirmation d'opération

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, et appuyez sur la touche A#-1.

Désactivation des sons de confirmation d'opération

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, et appuyez sur la touche A-1.

Réglage par défaut : fonction activée

Modification de la sensibilité au toucher

Vous pouvez régler la sensibilité au toucher, c'est-à-dire l'impact sur le son de votre force de frappe au clavier.

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches A6 - C7.

Touch Sensitivity (Sensibilité au toucher)		Description
A6	Fixed	Le niveau de volume ne change pas du tout, qu'elle que soit la force de votre jeu au clavier.
A#6	Soft	Le niveau de volume change peu en réponse à votre force de jeu au clavier.
B6	Medium	Réponse standard au toucher dynamique du piano.
C7	Hard	Le niveau de volume change de manière importante, entre pianissimo et fortissimo. Vous obtenez un phrasé dynamique, avec des variations significatives. Vous doivent appuyer très fort sur les touches pour produit un son soutenu.

NOTE

Ce paramètre est désactivé avec certaines sonorités telles que les sons d'orgue.

Réglage par défaut : B6 (moyen)

Utilisation du métronome

La fonction de métronome est très pratique lorsque vous souhaitez vous exercer à un tempo précis.

1. Appuyez sur la touche [METRONOME] pour lancer le métronome.
2. Appuyez sur la touche [METRONOME] pour arrêter le métronome.

Sélection d'un temps

Tout en maintenant la touche [METRONOME] enfoncée, appuyez sur l'une des touches comprises entre C3 et F3.

Touche	Temps
C3	0
C#3	2
D3	3
D#3	4
E3	5
F3	6

Réglage du tempo

Le tempo du métronome peut être réglé entre 5 et 280 temps par minute.

• Pour augmenter ou réduire la valeur de 1 : Pendant que le métronome fonctionne, appuyez sur la touche [+R] pour augmenter la valeur ou [-L] pour la réduire. Vous pouvez également appuyer sur la touche [METRONOME] et la maintenir enfoncée, et appuyer simultanément sur la touche C#5 pour augmenter la valeur ou sur B4 pour la réduire. Pour augmenter ou réduire la valeur de 10 :

Tout en maintenant la touche [METRONOME] enfoncée, appuyez sur la touche D5 pour augmenter la valeur ou sur la touche A#4 pour la réduire. - Pour indiquer une valeur à trois chiffres :

Tout en maintenant la touche [METRONOME] enfoncée, appuyez sur les touches adéquates comprises entre C4 et A4, dans l'ordre. Par exemple, pour indiquer « 95 », appuyez, dans l'ordre, sur les touches C4 (0), A4 (9) et F4 (5). - Réinitialisation de la valeur par défaut (120)

Tout en maintenant la touche [METRONOME] enfoncée, appuyez simultanément sur les touches [+R] et [-L] et maintenez-les enfoncées, ou appuyez sur la touche C5.

Réglage du volume

Tout en maintenant la touche [METRONOME] enfoncée, appuyez sur l'une des touches comprises entre C1 et G2 pour régler le volume. Appuyez sur une touche aiguë pour augmenter le volume ou sur une touche grave pour le réduire.

Réglage par défaut : 0 (C3)

NOTE

Une valeur numérique est lue lorsque la touche adéquate est enfoncée.

Plage des réglages : C1 (1) - G2 (20)

Réglage par défaut : D2 (15)

Reproduction de sons d'instrument variés (sonorités)

Sélection d'une sonorité

Pour sélectionner Grand Piano 1 (Piano à queue 1)

Il vous suffit d'appuyer sur la touche [PIANO/VOICE].

Pour sélectionner une autre sonorité :

Appuyez sur la touche [PIANO/VOICE], puis sur [+R] ou sur [-L] pour sélectionner la sonorité précédente ou suivante.

Pour sélectionner une sonorité spécifique :

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches C1 - A1. Pour plus de détails sur les sonorités et les touches auxquelles elles sont attribuées, reportez-vous à la liste ci-dessous.

Liste des sonorités

Touché	Nom de la sonorité	Description de la sonorité
C1	Grand Piano 1	Cette sonorité a été échantillonnée à partir d'un piano à queue de concert. Les échantillons sont différents en fonction de la force de jeu et produit de légères modifications de tonalité. Cette sonorité convient aussi bien aux compositions classiques qu'à tous les styles de morceaux pour piano.
C#1	Grand Piano 2	Son de piano chaud et doux. Idéale pour les ballades.
D1	Grand Piano 3	Mise en évidence du son de piano. Permet d'isoler le son par rapport à un ensemble.
D#1	E.Piano 1	Son de piano électrique créé par synthèse FM. Idéal pour la musique pop standard.
E1	E.Piano 2	Son d'un piano électrique produit des effets de coups de marteau métalliques. La tonalité peut être tour à tour douce avec un jeu de clavier léger et agressive avec un jeu prononcé.
F1	Harpsichord	Instrument idéal pour la musique baroque. comme le clavecin utilise des cordes pincées, cette sonorité n'a pas de réponse au toucher. Un son caractéristique est toute fois produit lorsque les touches sont reliachées.
F#1	Vibraphone	Vibraphone utilisé avec des maillets relativement légers. Plus vous jouez fort, plus le timbre devient métallique.
G1	Pipe Organ	Son type d'un orgue à tuyaux (8 pieds + 4 pieds + 2 pieds). Sonorité idéale pour la musique sacrée de la période baroque.
G#1	Jazz Organ	Son d'un orgue électrique de type « timbre denté ». Très utilisé dans le jazz et le rock. La vitesse d'alternance de l'effect de haut-parleur rotatif peut être modifiée à l'aide de la pédale gauche.
A1	Strings	Vaste ensemble de cordes, échantillonnées en stéreo avec une réverbération réaliste. Essayez de combiner cette sonorité avec le piano en mode Dual.

NOTE

Pour entendre les

caractéristiques des

différentes sonorités,

reproduisez les morceaux de

démonstration (page 19).

Écoute des morceaux de démonstration

Des morceaux de démonstration spéciaux sont fournis pour toutes les sonorités de l'instrument.

1. Appuyez sur la touche [DEMO/SONG] pour démarrer la reproduction.

Le témoin [PLAY] clignote et le morceau de démonstration de la sonorité en cours démarre.

La reproduction des morceaux de démonstration débute par le morceau sélectionné et se poursuit par les autres morceaux. Après le dernier morceau de démonstration, la série revient au premier. La lecture se déroule en boucle tant que vous ne l'interrompez pas.

Pour changer de morceau de démonstration pendant la reproduction :

Appuyez sur la touche [+R] ou [-L] pour passer au morceau de démonstration suivant ou précédent.

Pour passer à un morceau de démonstration spécifique, appuyez sur la touche [DEMO/SONG] et maintenez-la enfoncée, puis appuyez sur l'une des touches comprises entre C1 et A1.

2. Appuyez sur la touche [DEMO/SONG] ou [PLAY] pour arrêter la reproduction.

Le témoin [PLAY] est éteint.

Liste des morceaux de démonstration

Touche	Nom de la sonorité	Titre	Compositeur
C1	Grand Piano 1	Blumenlied	G. Lange
C#1	Grand Piano 2	Von fremden Landern und Menchen, Kinderszenen op. 15-1	R. Schumann
D1	Grand Piano 3	Original	Original
D#1	E.Piano 1	Original	Original
E1	E.Piano 2	Original	Original
F1	Harpsichord	Concerto a cembalo obbligato, 2 violini, viola e continuo No. 7, BWV. 1058	J. S. Bach
F#1	Vibraphone	Original	Original
G1	Pipe Organ	Herr Christ, der ein'ge Gottes-Sohn, BWV. 601	J. S. Bach
G#1	Jazz Organ	Original	Original
A1	Strings	Original	Original

Les morceaux de démonstration, à l'exclusion des morceaux originaux, sont de brefs passages réarrangés des compositions originales. Les morceaux de démonstration originaux sont des originaux Yamaha (©2015 Yamaha Corporation).

NOTE

Si vous souhaitez changer le tempo de la reproduction, reportez-vous à la page 17.

Ajout de variations au son (Réverbération)

Cet instrument comprend plusieurs types de réverbération qui ajoutent une profondeur et une expression supplémentaires au son, de manière à créer une atmosphère acoustique réaliste. Lorsque vous sélectionnez une sonorité, le type et la profondeur de réverbération appropriés sont automatiquement sélectionnés. C'est la raison pour laquelle le type de réverbération n'a pas besoin d'être sélectionné, toutefois, vous pouvez le modifier si vous le souhaitez.

Pour sélectionner un type de réverbération :

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches C2 - E2.

Réverbération en mode Dual

L'instrument attribue automatiquement le type de réverbération optimal à la combinaison de sonorités.

La valeur de profondeur augmente au fur et à mesure que vous enfoncez des notes plus aiguës.

Liste des types de réverbération

Touche	Type de réverbération	Description
C2	Recital Hall	Simule la réverbération claire que vous entendriez lors d'un récital de piano dans une salle de concert de taille moyenne.
C#2	Concert Hall	Simule la réverbération riche que vous entendriez lors des performances d'un orchestre dans une salle de concert de grande taille.
D2	Chamber	Convient à la musique de,chambre ; simule la réverbération intimiste que vous entendriez lors d'un récital de musique classique dans une salle spacieuse.
D#2	Club	Simule la réverbération vivie que vous entendriez dans une salle de musique ou un club de jazz.
E2	Off	Aucun effet n'est appliqué.

Pour régler la profondeur de la réverbération :

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches C3 - G#4. La valeur de profondeur augmente au fur et à mesure que vous enfoncez des notes plus aiguës.

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur la touche A4 afin de régler la profondeur de réverbération sur la valeur la plus appropriée pour la sonorité en cours.

Plage de profondeur de réverbération :

0 (pas d'effet) - 20 (profondeur maximale)

Transposition de la hauteur par demi-tons

Vous pouvez augmenter ou diminuer la hauteur de ton de l'ensemble du clavier d'un demi-ton à la fois, afin de simplifier l'interprétation des tonalités difficiles ou d'adapter facilement la hauteur de ton du clavier au registre d'un chanteur ou d'autres instruments. Par exemple, si la valeur « +5 » est sélectionnée, le fait d'appuyer sur un do produit la hauteur de ton d'un fa : vous pouvez donc reproduire un morceau en fa majeur comme s'il était en do majeur.

Pour transposer la hauteur de ton vers le bas :

Tout en appuyant sur les touches [DEMO/SONG] et [PIANO/VOICE], appuyez sur une touche entre F#2 (-6) et B2 (-1).

Pour transposer la hauteur de ton vers le haut :

Tout en appuyant sur les touches [DEMO/SONG] et [PIANO/VOICE], appuyez sur une touche entre C#3 (+1) et F#3 (+6).

Pour restaurer la hauteur de ton normale :

Tout en maintenant les touches [DEMO/SONG] et [PIANO/VOICE] enfoncées, et appuyez sur la touche C3.

C3 : hauteur de ton normale

Réglage de la hauteur de ton

Vous pouvez affiner le réglage de la hauteur de ton de l'ensemble de l'instrument par pas de 0,2 Hz. La hauteur de ton du clavier peut ainsi s'accorder précisément avec celle d'autres instruments ou d'une musique sur CD.

Pour augmenter la hauteur de ton (par incréments d'environ 0,2 Hz) :

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, puis appuyez sur la touche [+R].

Diminution de la hauteur de ton (d'environ 0,2 Hz) :

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, puis appuyez sur la touche [-L].

Pour définir la hauteur de ton sur 442,0 Hz :

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, puis appuyez sur la touche A0.

Pour restaurer la hauteur de ton par défaut :

Appuyez simultanément sur les touches [DEMO/SONG] et [PIANO/VOICE] et maintenez-les enfoncées, puis appuyez simultanément sur les touches [+R] et [-L].

Hz (Hertz)

Cette unité de mesure se rapporte à la fréquence d'un son et représente le nombre de vibrations d'une onde sonore par seconde.

Plage des réglages :

414,8 - 466,8 Hz

Réglage par défaut :

A3=440,0 Hz

Superposition de deux sonorités (mode Dual)

Vous pouvez superposer deux sonorités et les reproduire simultanément afin de créer un son plus riche et plus chaud.

1. Activez le mode Dual.

Maintenez la touche [PIANO/VOICE] enfoncée et appuyez simultanément sur deux touches comprises entre C1 et A1 afin de sélectionner les deux sonorités souhaitées. Pour plus d'informations sur les sonorités affectées aux touches, reportez-vous à la Liste des sonorités (page 18).

La sonorité attribuée à la touche la plus grave est désignée par Voice 1 et celle affectée à la touche la plus aiguë par Voice 2. Vous ne pouvez pas attribuer simultanément la même sonorité à la sonorité 1 (Voice 1) et à la sonorité 2 (Voice 2) en mode Dual.

Pour changer d'octave pour chaque sonorité :

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches C5 - F5.

Pour régler la balance entre deux sonorités :

Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez sur l'une des touches F#5 - F#6. Le réglage « 0 » (C6) produit un équilibre entre les deux sonorités. Les réglages inférieurs à « 0 » augmentent le volume de la sonorité 2 par rapport à la sonorité 1, tandis que les réglages supérieurs à « 0 » augmentent le volume de la sonorité 1 par rapport à la sonorité 2.

2. Pour quitter le mode Dual, appuyez sur la touche [PIANO/VOICE].

NOTE

Il est impossible d'activer simultanément les modes Dual et Duo (page 23).

Plage des réglages :

-1-0-+1

Plage des réglages :

-6-0-+6

Mode Duo

Cette fonction permet à deux musiciens de jouer sur le même instrument, un à gauche et l'autre à droite, sur la même plage d'octaves.

1. Tout en maintenant la touche [PIANO/VOICE] enfoncée, appuyez simultanément sur les touches [+R] et [-L] pour activer le mode Duo.

Le clavier est divisé en deux sections, le point de partage se trouvant sur la touche E3.

NOTE

• Il n'est pas possible d'affecter des sonorités différentes à la partie droite et à la partie gauche.
• Le point de partage réglé sur la touche E3 ne peut pas être modifié.

Équivalent à C3 (note centrale C) Point de partage E3 Équivalent à C3 (note centrale C) Partie gauche (Voice 2) Partie droite (Voice 1)

2. Une personne peut jouer sur la partie gauche du clavier, tandis que l'autre joue sur la partie droite.

Pour changer d'octave pour chaque section :

Même opération qu'en mode Dual (page 22).

En mode Duo, la partie de gauche est attribuée à la sonorité 2 (Voice 2), tandis que la partie de droite est affectée à la sonorité 1 (Voice 1).

Pour régler la balance entre les deux sections du clavier :

Même opération qu'en mode Dual (page 22).

Les paramètres inférieurs à « 0 » augmentent le volume de la sonorité de gauche (Voice 2) par rapport à la sonorité 1, tandis que les paramètres supérieurs à « 0 » augmentent le volume de droite (Voice 1) par rapport à la sonorité 2.

Fonctionnement de la pédale en mode Duo

Pédale forte : Applique un maintien aux touches de la section de droite.

Pédale de sostenuto : Applique un maintien aux touches des deux sections.

Pédale douce : Applique un maintien aux touches de la section de gauche.

3. Pour quitter le mode Duo, appuyez sur la touche [PIANO/VOICE], maintenez-la enfoncée et appuyez sur les touches [+R] et [-L].

Plage des réglages :

-2 - 0 - +2

Plage des réglages :

-6 - 0 - +6

NOTE

Les sons joués dans la partie gauche sont diffusés par le haut-parleur de gauche, tandis que ceux joués dans la partie droite sont diffusés par le haut-parleur de droite.

NOTE

Si le clavier est en mode Dual, ce mode est désactivé automatiquement lors du passage au mode Duo. La sonorité 1 est utilisée comme sonorité de l'intégralité du clavier.

Reproduction de morceaux et entraînement

Écoute de 50 morceaux prédéfinis

Outre les morceaux de démonstration, vous aurez également la possibilité d'écouter les morceaux présélectionnés.

1. Recherchez le numéro du morceau que vous souhaitez reproduire parmi l'anthologie des 50 morceaux pour piano (50 Greats for the Piano).
2. Tout en maintenant la touche [DEMO/SONG] enfoncée, appuyez sur l'une des touches comprises entre C2 et C#6 pour démarrer la reproduction.

Le numéro de chaque morceau prédéfini pour piano est attribué aux touches C2 à C#6.

Les témoins [PLAY], [+R] et [-L] s'allument et la reproduction se poursuit dans l'ordre suivant : morceau sélectionné, suivi des autres morceaux prédéfinis. Après le dernier morceau présélectionné, la série revient au premier. La lecture se déroule en boucle tant que vous ne l'interrompez pas.

Pour changer de morceau présélectionné pendant la reproduction :

Appuyez sur la touche [+R] ou [-L] pour passer au morceau présélectionné suivant ou précédent.

Pour changer le tempo pendant la reproduction :

Appuyez sur la touche [METRONOME] pour démarrer le métronome, puis sur la touche [+R] ou [-L] pour augmenter ou réduire le tempo d'une unité. Les autres instructions sont identiques à celles du tempo du métronome (page 17).

Pour reproduire le morceau à partir du début avec le tempo souhaité pour les entraînements :

Pendant la reproduction, appuyez simultanément sur les touches [+R] et [-L] pour revenir au début du morceau et poursuivre la reproduction au tempo spécifique.

1. Appuyez sur la touche [DEMO/SONG] ou [PLAY] pour arrêter la reproduction.

Les témoins [PLAY], [+R] et [-L] s'éteignent.

NOTE

Vous pouvez jouer au clavier pendant la reproduction d'un morceau prédéfini. Vous pouvez également modifier la sonorité jouée sur le clavier.

NOTE

Vous pouvez importer d'autres morceaux en chargeant des fichiers SMF depuis un ordinateur. Pour plus de détails, reportez-vous au document Computer-related Operations (Opérations liées à l'ordinateur) sur le site Web (page 9).

Entraînement pour une main

Vous pouvez activer ou désactiver individuellement les parties de la main gauche et de la main droite pour tous les morceaux, à l'exception des morceaux de démonstration (page 19). En désactivant [+R], par exemple, vous pouvez vous entraîner sur la partie de la main droite pendant la reproduction de la partie de la main gauche, et inversement.

1. Sélectionnez un morceau prédéfini (page 24) ou le morceau utilisateur (page 26).
2. Tout en maintenant la touche [PLAY] enfoncée, appuyez sur [+R] ou [-L] pour activer/désactiver la partie.

Si vous appuyez plusieurs fois de suite sur la même touche tout en maintenant la touche [PLAY] enfoncée, vous activez/désactivez la reproduction. Le témoin du bouton s'allume pour indiquer que la partie correspondante est activée.

1. Entraînez-vous sur la partie désactivée. Pour modifier le tempo : Si vous le souhaitez, vous pouvez modifier le tempo pour votre entraînement. Pour plus de détails, reportez-vous à la page 17.
2. Appuyez sur la touche [PLAY] pour arrêter la reproduction.

NOTE

La sélection d'un autre morceau rétablit le statut d'activation/désactivation.

Reproduction à partir du début de la mesure (comprenant un silence ou un vide)

Cette fonction de lecture rapide (Quick Play) vous permet d'indiquer si un morceau doit être reproduit immédiatement depuis la toute première note, ou si le silence ou la pause précédant la première note doivent également être reproduits.

Pour activer la lecture rapide :

Appuyez sur la touche [DEMO/SONG] et maintenez-la enfoncée, puis appuyez sur la touche A#-1 pour activer la reproduction immédiate à partir de la première note ouès la première utilisation de la pédale.

Pour désactiver la lecture rapide :

Appuyez sur la touche [DEMO/SONG] et maintenez-la enfoncée, puis appuyez sur la touche la plus grave (A-1) pour lancer la reproduction à partir de la première mesure (silence ou vide inclus).

Réglage par défaut :

fonction activée

Enregistrement de votre performance

Cet instrument vous permet d'enregistrer votre performance au clavier en tant que morceau utilisateur. Vous pouvez enregistrer séparément jusqu'à deux parties (main gauche et main droite).

Enregistrement de votre performance

1. Sélectionnez la sonorité souhaitée et d'autres paramètres d'enregistrement tels que le temps.

Pour plus de détails sur la sélection d'une sonorité, reportez-vous à la page 18. Si nécessaire, définissez à cette étape les autres paramètres tels que le temps et les effets.

1. Tout en maintenant la touche [REC] enfoncée, appuyez sur [+R] ou [-L] afin d'activer le mode Record Ready (Prêt pour l'enregistrement) pour la partie à enregistrer.

Si vous ne souhaitez pas enregistrer séparément les parties gauche et droite, enregistrez la performance complète sur l'une de ces parties.

Enregistrement de la partie de la main droite ([+R])

Enregistrement de la partie de la main gauche ([-L])

Après quelques instants, le témoin [REC] et celui de la partie sélectionnée clignotent en fonction du tempo sélectionné.

Pour quitter le mode Record Ready (Prêt pour l'enregistrement).

Il suffit d'appuyer sur la touche [REC].

Si des données ont déjà été enregistrées sur l'autre partie :

Les données de cette partie seront reproduites pendant l'enregistrement.

1. Jouez au clavier ou appuyez sur la touche [PLAY] pour lancer l'enregistrement.

Le témoin [REC] s'allume et celui de la partie en cours d'enregistrement clignote en fonction du tempo sélectionné.

1. Appuyez sur la touche [REC] ou [PLAY] pour arrêter l'enregistrement.

Les témoins [REC], [PLAY], [+R] et [-L] clignotent, ce qui indique que les données enregistrées sont en cours de stockage. Une fois l'enregistrement Save terminé, les témoins s'éteignent, ce qui indique que l'opération est terminée.

1. Si vous le souhaitez, enregistrez l'autre partie en répétant les étapes 1 à 4.
2. Pour écouter le morceau enregistré, appuyez sur la touche [PLAY] afin de démarrer la reproduction.

Appuyez de nouveau sur la touche [PLAY] pour arrêter la reproduction.

À propos des fichiers audio

La fonction d'enregistrement de cet instrument enregistre votre performance au clavier sous forme de données MIDI. Notez que l'enregistrement audio n'est pas disponible.

Capacité d'enregistrement

Cet instrument peut enregistrer un total de 100 Ko (approximativement 11 000 notes).

NOTE

Vous pouvez utiliser le métronome pendant un enregistrement ; toutefois, le son du métronome n'est pas enregistré.

AVIS

Si une partie contient des données, le témoin correspondant à cette partie s'allume. Veuillez noter que l'enregistrement remplace les données déjà enregistrées par de nouvelles données.

NOTE

Si le clavier est en mode Duo (page 23), les données sont enregistrées dans chaque partie. Vous ne pouvez pas désirer la partie enregistrée.

AVIS

N'éteignez jamais l'instrument pendant le stockage des données enregistrées (pendant que le témoin clignote). Sinon, toutes les données enregistrées seront perdues.

NOTE

Les données enregistrées peuvent être sauvegardées sur un ordinateur en tant que fichier SMF (Standard MIDI File). Pour plus de détails, reportez-vous au document Computer-related Operations (Opérations liées à l'ordinateur) sur le site Web (page 9).

Changement des paramètres initiaux du morceau enregistré

Les réglages des paramètres suivants peuvent être modifiés après l'enregistrement.

• Pour les parties distinctes : sonorité, balance (Dual/Duo), profondeur de réverbération, Damper Resonance
• Pour l'intégralité du morceau : Tempo, Reverb Type
• Effectuez les réglages des paramètres ci-dessus.
• Tout en maintenant la touche [REC] enfoncée, appuyez sur la touche correspondant à la partie souhaitée pour activer le mode Record Ready (Prêt pour l'enregistrement).

Après quelques instants, le témoin [REC] et celui de la partie sélectionnée clignotent en fonction du tempo sélectionné.

Dans cet état, n'appuyez plus sur la touche [PLAY] ni sur aucune autre touche.

Sinon, les données de performance enregistrées d'origine seront perdues.

1. Appuyez de nouveau sur les touches [REC] et [REC] pour quitter le mode Record Ready (Prêt pour l'enregistrement).

Les témoins [REC], [PLAY], [+R] et [-L] clignotent. Une fois l'enregistrement terminé, les témoins s'éteignent.

Vérifiez le réglage en reproduisant le morceau.

Suppression des données enregistrées

Pour supprimer l'intégralité du morceau :

1. Tout en maintenant la touche [REC] enfoncée, appuyez sur la touche [DEMO/SONG].

Les témoins [+R] et [-L] clignotent.

Pour quitter ce statut, appuyez sur la touche [-L].

1. Appuyez sur la touche [+R] pour supprimer les données de l'intégralité du morceau.

Les témoins [REC], [PLAY], [+R] et [-L] clignotent.

Une fois l'opération terminée, tous les témoins s'éteignent.

Pour supprimer une partie spécifique :

1. Tout en maintenant la touche [REC] enfoncée, appuyez sur la touche [+R] ou [-L] (en fonction de la partie que vous souhaitez supprimer) pour activer le mode Record Ready (Prêt pour l'enregistrement).

Le témoin [REC], ainsi que ceux de la partie sélectionnée ([+R] ou [-L]) clignotent.

1. Appuyez sur la touche [PLAY] pour lancer l'enregistrement sans jouer au clavier.

Le témoin de la partie sélectionnée ([+R] ou [-L]) clignote.

1. Appuyez sur la touche [REC] ou [PLAY] pour arrêter l'enregistrement.

Toutes les données enregistrées de la partie sélectionnée sont supprimées et le témoin s'éteint.

Sauvegarde des données et initialisation des réglages

Données conservées lorsque l'instrument est éteint

Les réglages suivants et les données sont conservés, même si vous éteignez l'instrument.

• Volume du métronome
• Temps du métronome
• Sensibilité au toucher
• Accord fin
• Profondeur de la commande Intelligent Acoustic Control
• Activation/désactivation de la commande Intelligent Acoustic Control
• Activation/désactivation de l'optimiseur stéréophonique
• Activation/désactivation des sons de confirmation d'opération
• Activation/désactivation de la mise hors tension automatique
• Données de morceau utilisateur
• Données de morceau (fichiers SMF) chargées depuis un ordinateur

Enregistrement des données du morceau utilisateur sur un ordinateur

Parmi les données répertoriées ci-dessus, seules les données de morceau utilisateur (USERSONG00.MID) peuvent être transférées vers un ordinateur et enregistrées en tant que fichier SMF. Pour plus de détails, reportez-vous au document Computer-related Operations (Opérations liées à l'ordinateur) sur le site Web (page 9).

AVIS

Les données enregistrées peuvent être perdues à la suite d'un dysfonctionnement ou d'une utilisation inappropriée. Sauvegardez vos données importantes sur un périphérique externe tel qu'un ordinateur.

Transfert de fichiers SMF entre l'ordinateur et cet instrument

Avec MusicsoftDownloader (disponible en téléchargement gratuit), vous pouvez transférer jusqu'à 10 fichiers SMF depuis l'ordinateur vers la mémoire interne de cet instrument et inversement. Pour plus de détails, reportez-vous au document Computer-related Operations (Opérations liées à l'ordinateur) sur le site Web (page 9).

Types de fichiers pouvant être échangés avec un ordinateur

Fichiers avec l'extension .mid (format SMF 0 ou 1)

NOTE

Certains fichiers MIDI au format SMF 0 ou 1 peuvent contenir des données qui ne sont pas prises en charge par votre piano numérique. Dans ce cas, les fichiers risquent de ne pas être produits exactement selon l'intention initiale.

Initialisation des réglages

Avec cette opération, toutes les données (à l'exception des morceaux) seront réinitialisées sur les réglages par défaut définis en usine.

Pour ce faire, maintenez la touche C7 (la plus aiguë) et mettez l'instrument sous tension.

AVIS

N'éteignez jamais l'instrument pendant l'exécution de l'initialisation (pendant que les témoins [REC], [PLAY], [+R] et [-L] clignotent).

NOTE

En cas de désactivation ou de dysfonctionnement de l'instrument, mettez celui-ci hors tension puis exécutez l'initialisation.

Résolution des problèmes

Problème	Cause possible et solution
Arrêt soudain et inattendu de l'alimentation.	Il s'agit d'un phénomène normal et la fonction de mise hors tension automatique a peut-être été activée (page 13). Si vous le souhaitez, désactiver la fonction de mise hors tension automatique.
L'instrument ne s'allume pas.	Les prises ne sont pas branchées correctement. Vérifiez que la prise CC est insérée correctement dans la prise DC IN de l'instrument et que la prise secteur est insérée fermement dans la fiche secteur (page 12).
Un déclic ou un petit bruit est audible lors de la mise sous ou hors tension de l'instrument.	Ce phénomène est normal lors de l'envoi de courant électrique vers l'instrument.
Un bruit retentit dans les haut-parleurs ou le casque.	Ce bruit peut être dû aux interférences provoquées par l'utilisation d'un téléphone portable à proximité de l'instrument. Éteignez le téléphone portable ou utilisez-le hors de portée de cet instrument.
Un bruit parasite est entendu dans les haut-parleurs de l'instrument lors de l'utilisation de l'application sur iPhone/iPad/iPod touch.	Lorsque vous utilisez l'instrument avec l'application correspondante sur votre iPhone/iPad/iPod touch, il est recommendé d'activer l'option Mode avion sur votre apparueli afin d'éviter toute perturbation provoquée par la communication.
Le volume général est faible ou inaudible.	Le volume principal est réglé sur un niveau trop faible. Réglez-le sur un niveau approprié à l'aide du bouton [MASTER VOLUME] (page 14).
	Vérifiez qu'aucun casque ou adaptateur de conversion n'est connecté à la prise [PHONES] (page 13).
	Assurez-vous que la fonction Local Control est activée (réglée sur On). Pour plus de détails, reportez-vous au document MIDI Reference (Référence MIDI) (page 9).
Les pédales ne fonctionnent pas.	Le cable de la pédale n'est peut-être pas correctement relié à la prise [TO PEDAL]. Vérifiez que la fiche est entièrement insérée dans le connecteur (page 31).
La pédale forte ne fonctionne pas comme prévu.	La pédale forte a été actionnée lors de la mise sous tension de l'instrument. Il ne s'agit pas d'un dysfonctionnement. Il suffit de relâcher la pédale et de l'enforcer à nouveau pour réinitialiser sa fonction.

Support clavier

ATTENTION

• Veillez à ne pas intervertir les éléments et à les installer selon l'orientation appropriée. Assemblez l'unité dans l'ordre indiqué ci-dessous.
• Le montage doit être effectué par deux personnes au moins.
• Assemblez l'appareil sur une surface plane, dure et bien dégagée. Veillez à utiliser des vis conformes aux dimensions indiquées ci-dessous. L'utilisation de vis inadéquates risque en effet d'endommager l'instrument.
• Après l'assemblage de l'unité, prenez soin d'en resserrer toutes les vis.
• Pour démonter le support, il suffit d'inverser l'ordre des séquences de montage représentées ci-dessous.

Préparez un tournevis cruciforme (+) adapté à la taille des vis.

Déballez tous les éléments et vérifiez qu'il n'en manque aucun.

Câble de la pédale enroulé à l'intérieur

1 cordon d'alimentation

1 adaptateur secteur

4 vis longues de 6 × 25 mm

2 vis longues de 6 × 20 mm

4 vis courtes de 6 × 16 mm

2 vis fines de 4 × 12 mm

2 vis taraudeuses de 4 × 20 mm

6 boulons

2 supports de cordon

2 équerres antichute

• Les deux équerres antichute sont identiques. (Chacune d'elles peut servir à gauche comme à droite.)
• Il est possible que l'adaptateur ne soit pas inclus ou soit différent de l'illustration ci-dessus, selon le pays où vous résidez. Veuillez vérifier ce point avec votre distributeur Yamaha.
• Fixez C (en serrant avec les doigts) à D et E. 1-1 Détachez et déroulez le cordon du pédalier. Ne jetez pas le lien en vinyle. Vous en aurez besoin à l'étape 6.

1-2 Alignez D et E sur chaque extrémité de C. 1-3 Fixez D et E à C en serrant les vis longues avec les doigts (6 × 20 mm).

2. Fixez l'élément B.

En fonction du modèle de piano numérique que vous avez acheté, la couleur de la surface d'une des faces de B peut être différente de l'autre face. Dans ce cas, positionnez B pour que la face de la même couleur que les éléments D et E soit tournée vers le musicien.

2-1 Fixez le haut de B à D et E en serrant les vis minces à la main (4 × 12 mm). 2-2 Tout en appuyant sur la partie inférieure des éléments D et E depuis l'extérieur, placez les équerres antichute ③ et fixez les extrémités inférieures de l'élément B à l'aide des quatre vis longues ① (6 × 25 mm). 2-3 Insérez les deux autres vis taraudeuses ⑤ (4 × 20 mm) dans les deux autres orifices pour fixer B.

2-4 Serrez soigneusement les vis sur la partie supérieure de B qui ont été mises en place à l'étape 2-1.

Fixez les équerres antichute (8) à l'aide des vis.

1. Fixez l'élément C. 3-1 Serrez soigneusement les vis de l'objet C qui ont été mises en place à l'étape 1-3. 3-2 Fixez les boulons (6) sur les vis.

1. Montez la partie A.

Veillez à placer vos mains à 10 cm au moins des extrémités de l'objet A lors de son positionnement.

Alignez les chevilles sur les éléments D et E aux orifices correspondants sur la partie inférieure de l'objet A.

ATTENTION

• Prenez garde de ne pas vous coincer les doigts et de ne pas laisser tomber l'unité.
• Tenez le clavier uniquement dans la position indiquée dans l'illustration.
• Fixez la partie A. 5-1 Ajustez la position de A pour que les extrémités gauche et droite soient projetées sous D et E de la même façon (lorsque vous regardez depuis l'avant). 5-2 Fixez l'objet A en serrant les vis courtes ③ (6 × 16 mm) de la partie inférieure.

1. Connectez le cordon de la pédale.

6-1 Branchez la fiche du cordon de la pédale sur la prise [TO PEDAL] à l'arrière. 6-2 Placez les supports du cordon ⑥ sur le panneau arrière comme illustré, puis insérez-y le cordon. 6-3 Si le cordon de la pédale est trop long, repliez-le et attachez-le avec le lien en vinyle (étape 1-1).

Insérez le câble de la pédale. La fiche métallique doit être entièrement insérée dans la prise. Dans le cas contraire, la pédale risque de ne pas fonctionner correctement.

1. Connectez l'adaptateur secteur. 7-1 Connectez l'une des extrémités du cordon d'alimentation à l'adaptateur.

7-2 Insérez la fiche de l'adaptateur secteur dans la prise DC IN située à l'arrière.

1. Réglez l'ajusteur.

Tournez-le de sorte qu'il repose fermement sur le sol.

Une fois l'assemblage terminé, vérifiez les points suivants.

• Reste-t-il des pièces inutilisées ? → Relisez les instructions de montage et corrigez les erreurs éventuelles.
• L'instrument est-il placé loin des portes ou de tout autre objet mobile ? → Placez-le à un endroit approprié.
• Entendez-vous un bruit métallique lorsque vous secouez l'instrument ? → Resserrez correctement toutes les vis.
• Le boîtier de la pédale émet-il un bruit de cliquetis ou cède-t-il lorsque vous appuyez sur les pédales ? → Tournez l'ajusteur de sorte que l'instrument repose fermement au sol.
• La prise du câble de la pédale et la fiche de l'adaptateur sont-elles correctement insérées dans les prises ? → Vérifiez les connexions.
• Si l'unité principale grince ou est instable lorsque vous jouez au clavier, consultez les illustrations de montage et resserrez toutes les vis.

ATTENTION

• Lorsque vous déplacez l'instrument après le montage, saisissez-le toujours par le bas de l'unité principale.
• Ne soulevez jamais l'instrument par le protège-clavier ou la partie supérieure. Si vous manipulez l'instrument de façon inappropriée, vous risquez de l'endommager ou de vous blesser.

Saisissez l'instrument comme indiqué ici.

Transport

En cas de déménagement, l'instrument peut être transporté avec d'autres articles. Il est également possible de le déplacer d'une seule pièce ou de le démonter tel qu'il était lorsque vous l'avez déballé. Transportez le clavier à l'horizontale. Ne l'adossez pas à un mur et ne le dressez pas sur un côté. Ne soumettez pas l'instrument à des vibrations ou des chocs excessifs. Lorsque vous transportez l'instrument monté, vérifiez que toutes les vis sont correctement serrées et qu'aucune d'entre elles ne s'est desserrée lors du déplacement de l'instrument.

Caractéristiques techniques

Éléments			YDP-S52
Taille/poids	Largeur		1 353 mm
	Hauteur (protège-clavier ouvert)		792 mm (976 mm)
	Profondeur (protège-clavier ouvert)		309 mm (317 mm)Avec les équres anticanche, la profondeur est de 404 mm.
	Poids		37,8 kg
Interface de commande	Clavier	Nombre de touches	88
		Type	Clavier GH (Graded Hammer) avec surface supérieure des touches en ivoir synthétique
		Réponse au toucher	Hard (Élevée)/Soft (Légère)/Medium (Moyenne)/Fixed (Constante)
	Pédale	Nombre de pédales	3
		Pédale à mi-course	Oui (pédale Damper (Forte))
		Fonctions	Damper (Forte), Sostenuto, Soft (Douce)
	Langue du panneau		Anglais
Meuble	Style de protège-clavier		Repliable
	Pupitre		Oui
Sonorités	Génération de sons	Son de piano	Générateur Pure CF
	Piano Effect (Effet de piano)	Damper Resonance (Résonance d'étoffoir)	Oui
	Polyphony	Nombre de polyphonies (max.)	192
	Présélection	Nombre de sonorités	10
Effets	Types	Reverb (Réverbération)	4 types
		Intelligent Acoustic Control (IAC)	Oui
		Optimisé stéréophonique	Oui
	Fonctions	Dual	Oui
		Duo	Oui
Enregistrement/reproduction(duodenées MIDIuniquement ; son non pris en charge)	Présélection	Nombre de morceaux prédéfins	10 morceaux de démonstration, 50 morceaux prédéfins
	Enregistrement	Nombre de morceaux	1
		Nombre de pistes	2
		Capacité des données	100 Ko/morceau (environ 11 000 notes)
	Format des données compatible	Enregistrement	SMF (format 0)
		Reproduction	SMF (format 0 & 1)
Fonctions	Commandes d'ensemble	Méronome	Oui
		Tempo	5-280
		Transposition	-6-0-+6
		Tuning (Accord fin)	414,8-440,0-466,8 Hz
Stockage et connectivité	Stockage	Mémoire interne	Taille maximale totale d'environ 900 Ko(Morceau utilisateur : un morceau d'environ 100 Ko ; chargement des données de morceau depuis un ordinateur : jusqu'à 10 morceaux)
	Connectivité	Casque	Prise jack stéréo standard (x 2)
		USB TO HOST	Oui
Système sonore	Amplificateurs		20 W x 2
	Haut-parleurs		Ovale (12 x 6 cm) x 2
	Optimiseur acoustique		Oui
Alimentation	Adaptateur		PA-300C ou tout modèle équivalent recommendé par Yamaha
	Consommation électriche		14 W ( lors de l'utilisation de l'adaptateur secteur PA-300C)
	Fonction de mise hors tension automatique		Oui
Accessoires inclus			• Mode d'emploi• Quick Operation Guide (Guide de fonctionnement rapide)• 50 Greats for the Piano (50 Grands Classiques pour le Piano) (livret)• Adaptateur secteur: PA-300C ou tout modèle équivalentrecommendé par Yamaha*• Cordon d'alimentation*• Garantie*• Enregistrement du produit sur le site Web Online Member*Peut ne pas été fourni dans la région où vous résidice. Veuliez vérifier ce point avec votre distributeur Yamaha.
Accessoires vendus séparément(disponible en fonction de la zone géographique).			• Tabouret: BC-108• Casque: HPE-150• Adaptateur secteur: PA-300C ou tout modèle équivalentrecommendé par Yamaha• Interface MIDI USB pour iPhone/iPod touch/iPad: i-UX1

• Le contenu de ce mode d'emploi s'applique aux dernières spécifications connues à la date d'impression du manuel. Compte tenu des améliorations continues apportées par Yamaha à ce produit, le présent manuel peut ne pas s'appliquer aux spécifications du produit que vous utilisez actuellement. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné. Étant donné que les caractéristiques techniques, les équipements et les accessoires vendus séparément varient d'un pays à l'autre, adressez-vous pour cela à votre distributeur Yamaha.

Index

Chiffres

50 morceaux présélectionnés 24

A

Accessoires 9

Accord fin 21

Adaptateur secteur 9

Alimentation 12

C

Casque 13

Commandes et bornes du panneau 10

Opérations informatiques 9

D

Résonance d'étouffoir .... 15

Contrôleur de piano numérique 9

Mode Dual 22

Duo 23

E

Enregistrement 26

Entraînement 25

F

Fonction de mise hors tension automatique .... 13

H

Hauteur de ton 21

Hz (Hertz) 21

I

Initialisation 28

Intelligent Acoustic Control (IAC) 14

iPhone/iPad Connection Manual (Manuel de connexion d'un iPhone/iPad) 9

L

Liste des morceaux de démonstration 19

Liste des sonorités 18

Liste des types de réverbération 20

M

Manuels 9

Manuels en ligne (fichiers PDF) 9

Métronome 17

MIDI Basics (Généralités sur la norme MIDI) ...... 9

MIDI Reference (Référence MIDI) 9

Morceau utilisateur 26

Morceaux de démonstration 19

Morceaux prédéfinis 24

0

Octave 22

Optimiseur stéréophonique 13

P

Partie de la main droite 25

Partie de la main gauche 25

Pédale à mi-course 15

Pédale de sostenuto 15

Pédale douce 15

Pédale forte 15

Pédales 15

Profondeur de réverbération 20

Protège-clavier 11

Pupitre 11

Q

Quick Operation Guide (Guide de fonctionnement rapide) 9

Quick Play (Lecture rapide) 25

R

Reproduction 19,24,26

Sauvegarde des données 28

SMF, fichiers 28

Sonorité 18

Sons de confirmation d'opération 16

Suppression 27

T

Tempo 17

Temps 17

Touch Sensitivity (Sensibilité au toucher) 16

Transposition 21

Type de réverbération 20

U

USB TO HOST 10

V

Volume 14, 17

Voyant d'alimentation 12

MEMO

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, tout service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Pour les professionnels dans l'Union Européenne]

Si vous souhaitez vous débarrasser des déchets d'équipements électriques et électroniques, veuillez contacter votre vendeur ou fournisseur pour plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.
