MODE D'EMPLOI WM1550 A+S WHIRLPOOL

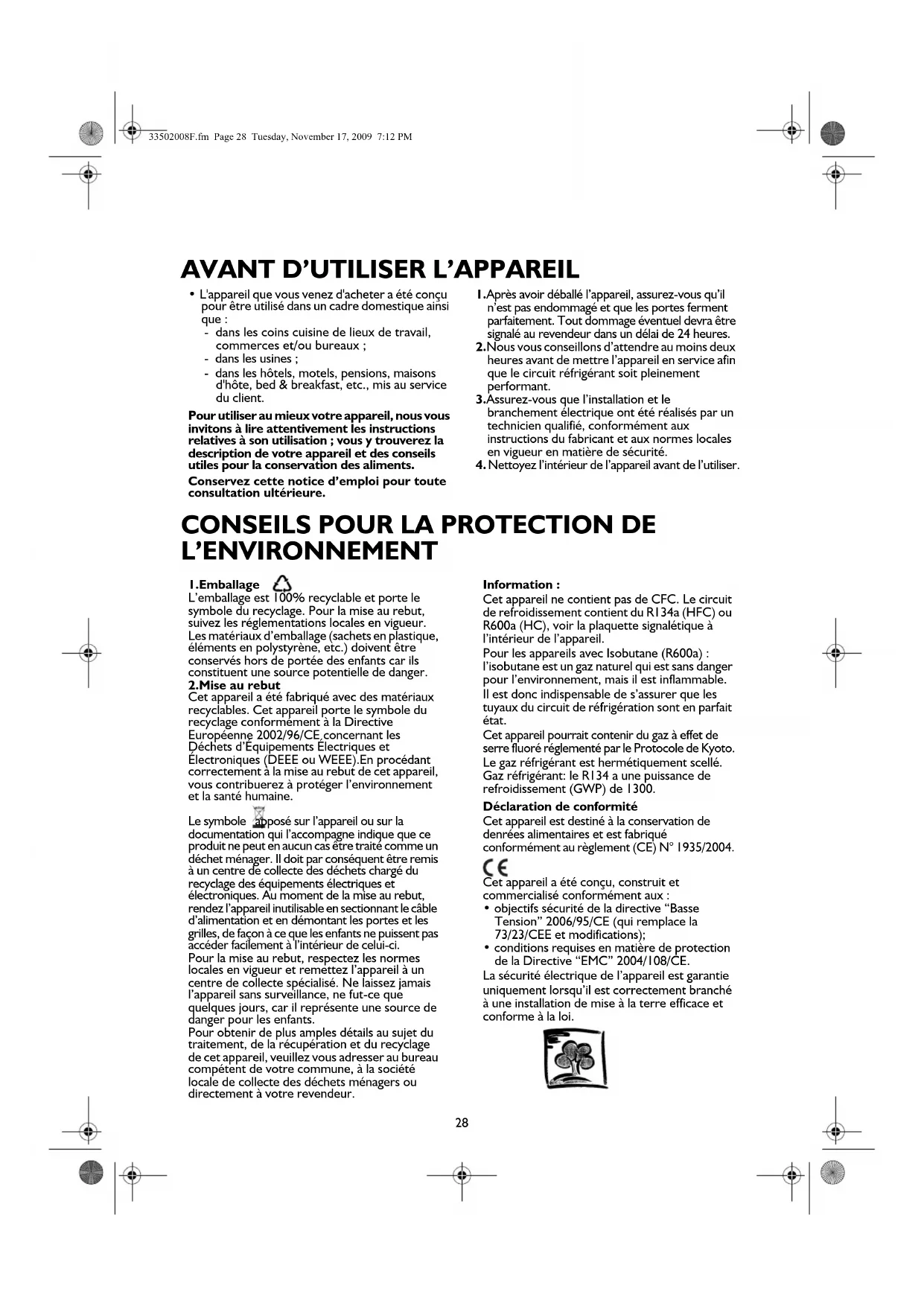

AVANT D’UTILISER L’APPAREIL CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT

• L'appareil que vous venez d'acheter a été conçu

pour être utilisé dans un cadre domestique ainsi

- dans les coins cuisine de lieux de travail,

commerces et/ou bureaux ;

- dans les hôtels, motels, pensions, maisons

d'hôte, bed & breakfast, etc., mis au service

Pour utiliser au mieux votre appareil, nous vous

invitons à lire attentivement les instructions

relatives à son utilisation ; vous y trouverez la

description de votre appareil et des conseils

utiles pour la conservation des aliments.

Conservez cette notice d’emploi pour toute

consultation ultérieure.

1.Après avoir déballé l’appareil, assurez-vous qu’il

n’est pas endommagé et que les portes ferment

parfaitement. Tout dommage éventuel devra être

signalé au revendeur dans un délai de 24 heures.

2.Nous vous conseillons d’attendre au moins deux

heures avant de mettre l’appareil en service afin

que le circuit réfrigérant soit pleinement

3.Assurez-vous que l’installation et le

branchement électrique ont été réalisés par un

technicien qualifié, conformément aux

instructions du fabricant et aux normes locales

en vigueur en matière de sécurité.

4.Nettoyez l’intérieur de l’appareil avant de l’utiliser.

L’emballage est 100% recyclable et porte le

symbole du recyclage. Pour la mise au rebut,

suivez les réglementations locales en vigueur.

Les matériaux d’emballage (sachets en plastique,

éléments en polystyrène, etc.) doivent être

conservés hors de portée des enfants car ils

constituent une source potentielle de danger.

Cet appareil a été fabriqué avec des matériaux

recyclables. Cet appareil porte le symbole du

recyclage conformément à la Directive

Européenne 2002/96/CE concernant les

Déchets d’Équipements Électriques et

Électroniques (DEEE ou WEEE).En procédant

correctement à la mise au rebut de cet appareil,

vous contribuerez à protéger l’environnement

et la santé humaine.

Le symbole apposé sur l’appareil ou sur la

documentation qui l’accompagne indique que ce

produit ne peut en aucun cas être traité comme un

déchet ménager. Il doit par conséquent être remis

à un centre de collecte des déchets chargé du

recyclage des équipements électriques et

électroniques. Au moment de la mise au rebut,

rendez l’appareil inutilisable en sectionnant le câble

d’alimentation et en démontant les portes et les

grilles, de façon à ce que les enfants ne puissent pas

accéder facilement à l’intérieur de celui-ci.

Pour la mise au rebut, respectez les normes

locales en vigueur et remettez l’appareil à un

centre de collecte spécialisé. Ne laissez jamais

l’appareil sans surveillance, ne fut-ce que

quelques jours, car il représente une source de

danger pour les enfants.

Pour obtenir de plus amples détails au sujet du

traitement, de la récupération et du recyclage

de cet appareil, veuillez vous adresser au bureau

compétent de votre commune, à la société

locale de collecte des déchets ménagers ou

directement à votre revendeur.

Cet appareil ne contient pas de CFC. Le circuit

de refroidissement contient du R134a (HFC) ou

R600a (HC), voir la plaquette signalétique à

l’intérieur de l’appareil.

Pour les appareils avec Isobutane (R600a) :

l’isobutane est un gaz naturel qui est sans danger

pour l’environnement, mais il est inflammable.

Il est donc indispensable de s’assurer que les

tuyaux du circuit de réfrigération sont en parfait

Cet appareil pourrait contenir du gaz à effet de

serre fluoré réglementé par le Protocole de Kyoto.

Le gaz réfrigérant est hermétiquement scellé.

Gaz réfrigérant: le R134 a une puissance de

refroidissement (GWP) de 1300.

Déclaration de conformité

Cet appareil est destiné à la conservation de

denrées alimentaires et est fabriqué

conformément au règlement (CE) N° 1935/2004.

Cet appareil a été conçu, construit et

commercialisé conformément aux :

• objectifs sécurité de la directive “Basse

Tension” 2006/95/CE (qui remplace la

73/23/CEE et modifications);

• conditions requises en matière de protection

de la Directive “EMC” 2004/108/CE.

La sécurité électrique de l’appareil est garantie

uniquement lorsqu’il est correctement branché

à une installation de mise à la terre efficace et

33502008F.fm Page 28 Tuesday, November 17, 2009 7:12 PM29

PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES INSTALLATION

• La manutention et l’installation de l’appareil

nécessitent la présence d’au moins deux

• Si vous devez déplacer l’appareil, veillez à ne

pas abîmer le recouvrement de sol (parquet

• Pendant l’installation, vérifiez que l’appareil ne

risque pas d’endommager le câble

• Évitez d’installer l’appareil près d’une source

• Pour assurer une bonne aération, laissez un

espace de chaque côté et au-dessus de

l’appareil et respectez les consignes

• Veillez à ne jamais couvrir les bouches

d’aération de l’appareil.

• N’endommagez pas les tubes du circuit

réfrigérant du réfrigérateur.

• Installez et mettez l’appareil à niveau sur un

sol capable de supporter son poids, dans un

endroit adapté à ses dimensions et à son

• Installez l’appareil dans une pièce sèche et

bien aérée. L’appareil est réglé pour

fonctionner dans la plage de température

suivante, en fonction de la classe climatique

indiquée sur la plaquette signalétique :

l’appareil risque de ne pas fonctionner

correctement s’il reste pendant une longue

période à une température supérieure ou

inférieure à la plage prévue.

• Contrôlez que le voltage indiqué sur la

plaquette signalétique correspond à la tension

• N’utilisez pas d’adaptateurs, de prises

multiples ni de rallonges

• Pour le raccordement hydraulique de

l’appareil, utilisez le tube fourni de série. Ne

réutilisez pas celui de votre ancien appareil.

• La modification ou le remplacement du

cordon d'alimentation doit exclusivement

être confié à un professionnel ou à notre

Service Après-Vente.

• Il doit être possible de déconnecter

l’alimentation électrique en enlevant la prise

ou en actionnant un interrupteur bipolaire de

réseau situé en amont de la prise.

• N'introduisez jamais dans l'appareil de sprays

en bombe ou de récipients contenant du

propergol ou des substances inflammables.

• N’entreposez pas et n’utilisez pas d’essence,

de liquides ou de gaz inflammables à

proximité du réfrigérateur ou de tout autre

Les émanations peuvent provoquer un risque

d’incendie ou d’explosion.

• N’utilisez pas de dispositifs mécaniques,

électriques ou chimiques, ni d’autres moyens

que ceux qui sont recommandés par le fabricant

pour accélérer le processus de dégivrage.

• N’entreposez pas et n’utilisez pas d’appareils

électriques dans les compartiments de

l’appareil s’ils ne sont pas expressément

autorisés par le fabricant.

• Cet appareil n'est pas destiné à être utilisé par

des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales,

ou dont le manque d'expérience et de

connaissance les empêchent d'utiliser l'appareil

sans risque lorsqu'ils sont sans surveillance ou

en l'absence d'instructions d'une personne

responsable qui puisse leur assurer une

utilisation de l'appareil sans danger.

• Pour éviter tout risque d’emprisonnement et

d’étouffement, interdisez aux enfants de jouer

ou de se cacher à l’intérieur de l’appareil.

• N’avalez jamais le liquide (atoxique) contenu

dans les accumulateurs de froid (sur certains

• Ne mangez pas les glaçons ou les glaces

immédiatement après les avoir sortis du

congélateur, car ils pourraient provoquer des

brûlures dues au froid.

• Débranchez toujours le cordon d’alimentation

ou coupez le courant avant d’intervenir sur

l’appareil pour son entretien ou nettoyage.

• Tous les appareils équipés de systèmes de

production de glace et de distributeurs d’eau

doivent être connectés à un réseau hydrique

qui distribue exclusivement de l’eau potable (la

pression du réseau hydrique doit être comprise

entre 0,17 et 0,81 MPa (1,7 et 8,1 bar)). Les

systèmes de production de glace et/ou d’eau

qui ne sont pas directement connectés à un

réseau d’alimentation hydrique doivent être

remplis exclusivement avec de l’eau potable.

• N’utilisez le compartiment réfrigérateur que

pour la conservation d’aliments frais et le

compartiment congélateur que pour la

conservation d’aliments surgelés, la congélation

d’aliments frais et la production de glaçons.

• N’introduisez pas de récipients en verre

contenant des liquides dans le congélateur car

ils pourraient exploser.

Le fabricant décline toute responsabilité si

ces consignes et ces précautions ne sont

Classe Climatique T° amb. (°C) T° amb. (°F)

SN De 10 à 32 De 50 à 90

N De 16 à 32 De 61 à 90

ST De 16 à 38 De 61 à 100

T De 16 à 43 De 61 à 110

33502008F.fm Page 29 Tuesday, November 17, 2009 7:12 PM30

STOCKAGE DES DENRÉES DANS LES RÉFRIGÉRATEURS ET RÈGLES D’HYGIÈNE ALIMENTAIRE La consommation croissante de plats préparés et

d’autres aliments fragiles, sensibles en particulier au

non-respect de la chaîne du froid

une meilleure maîtrise de la température de

transport et de stockage de ces produits.

À la maison, le bon usage du réfrigérateur et le

respect de règles d’hygiène rigoureuses

contribueront de façon significative et efficace à

l’amélioration de la conservation des aliments.

MAÎTRISE DE LA TEMPÉRATURE

• Stockez les aliments les plus sensibles dans la

zone la plus froide de l’appareil, conformément

aux indications figurant dans cette notice.

• Attendez le complet refroidissement des

préparations avant de les stocker (exemple :

• Limitez le nombre d’ouvertures de la porte et,

en tout état de cause, ne pas la laisser ouverte

trop longtemps pour éviter une remontée en

température du réfrigérateur.

• Positionnez la commande de réglage du

thermostat de façon à obtenir une température

plus basse. Ce réglage doit se faire

progressivement afin de ne pas provoquer le gel

• La mesure de la température d’une zone, clayette

par exemple, peut se faire au moyen d’un

thermomètre placé, dès le départ, dans un

récipient rempli d’eau (verre). Pour être fidèle et

représentative de ce qui se passe à l’intérieur de

l’appareil, la lecture de la température doit être

faite après quelques heures de stabilisation de

l’ensemble, par exemple le matin à la première

ouverture de la porte.

RESPECT DES RÈGLES D’HYGIÈNE ALIMENTAIRE

• Retirez les emballages du commerce avant de

placer les aliments dans le réfrigérateur

(exemple : emballages des packs de yaourts).

• Emballez systématiquement la nourriture pour

éviter que les denrées ne se contaminent

• Disposez les aliments de telle sorte que l’air

puisse circuler librement tout autour.

• Consultez la notice d’utilisation de l’appareil en

toutes circonstances et en particulier pour les

conseils d’entretien.

• Nettoyez fréquemment l’intérieur du

réfrigérateur en utilisant un produit d’entretien

doux, sans effet oxydant sur les parties

métalliques, puis rincer avec de l’eau

additionnée de jus de citron, de vinaigre blanc

ou avec tout produit désinfectant adapté au

• Se laver les mains avant de toucher les aliments,

et plusieurs fois pendant la préparation du repas

si celle-ci implique des manipulations

successives de produits différents, et après,

bien sûr, au moment de passer à table comme

les règles d’hygiène l’imposent.

• Ne pas réutiliser des ustensiles ayant déjà servi

(par exemple cuillère en bois, planche à

découper sans les avoir bien nettoyés au

Chaîne du froid : maintien sans rupture de la

température requise d’un produit, depuis sa

préparation et son conditionnement jusqu’à son

utilisation par le consommateur.

33502008F.fm Page 30 Tuesday, November 17, 2009 7:12 PM31

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT RÉFRIGÉRATEUR Cet appareil est un réfrigérateur avec un compartiment

congélateur à étoiles.

Le dégivrage du compartiment réfrigérateur est

entièrement automatique.

Mise en marche du réfrigérateur

Branchez l’appareil sur l’alimentation électrique.

Le thermostat permet de régler la température des deux

compartiments : réfrigérateur et congélateur.

Comment régler la température des compartiments

réfrigérateur et congélateur :

1. Pour un fonctionnement correct et une meilleure

conservation des aliments, il est recommandé de régler le

thermostat comme indiqué sur la fiche jointe.

2. Pour régler la température à l’intérieur du compartiment

réfrigérateur, tournez le bouton de réglage du thermostat :

• sur les numéros plus petits/MIN pour obtenir une

température MOINS FROIDE à l’intérieur du

• sur les numéros plus grands/MAX pour obtenir une

température PLUS FROIDE.

Thermostat sur 0 : les fonctions de l’appareil sont interrompues,

de même que l’éclairage.

3. Appuyez sur l’interrupteur correspondant (fig. G) pour activer

le système anti-buée.

La température ambiante, la fréquence d’ouverture de la porte et

la position de l’appareil peuvent influer sur la température

intérieure du réfrigérateur. Le thermostat doit être réglé en

fonction de ces facteurs.

Conservation des aliments dans le compartiment

Chargez les aliments comme indiqué sur la figure ci-contre.

C. Fruits et légumes

F. Beurre, produits laitiers, fromages

• L’espace entre les clayettes et la paroi intérieure arrière du

réfrigérateur permet à l’air de circuler librement.

• Ne disposez pas les aliments en contact direct avec la paroi

arrière du compartiment réfrigérateur.

• Ne placez pas d’aliments encore chauds dans les compartiments.

• Conservez les liquides dans des récipients fermés.

• La conservation de légumes à forte teneur en eau peut provoquer

la formation de condensation dans le bac inférieur : ceci ne porte

pas préjudice au fonctionnement correct de l’appareil.

La conservation de légumes à forte teneur en eau peut

provoquer la formation de condensation sur les clayettes et

dans le bac à fruits et légumes : ceci ne porte pas préjudice

au fonctionnement correct de l’appareil.

Fig. G Pour les versions

33502008F.fm Page 31 Tuesday, November 17, 2009 7:12 PM32

COMMENT FAIRE FONCTIONNER LE COMPARTIMENT CONGÉLATEUR Le compartiment congélateur est à étoiles.

Il est possible d’y conserver des aliments surgelés pendant

toute la période indiquée sur l’emballage.

La quantité d’aliments frais qu’il est possible de congeler en

24 heures est indiquée sur la plaque signalétique.

Remarque importante :

Enveloppez hermétiquement les aliments frais à congeler

• des feuilles de papier aluminium, une pellicule transparente,

des emballages plastiques imperméables, des récipients en

polyéthylène à couvercle, des récipients adaptés à la

congélation des aliments.

• Le compartiment congélateur maintient la température

appropriée pour la conservation des aliments, même en cas de

coupure de courant. Il est toutefois recommandé d’éviter

d’ouvrir la porte du compartiment tant que le courant n’a pas

Remarque importante :

Pour les périodes de conservation (en mois) des aliments

frais congelés, respectez les indications du tableau ci-

Au moment d’acheter des aliments surgelés, veillez à

observer ce qui suit :

• L’emballage ou le paquet doit être intact, car, si tel n’est pas le

cas, l’aliment pourrait se détériorer. Si un paquet est gonflé ou

s’il présente des taches d’humidité, cela signifie qu’il n’a pas été

conservé dans des conditions optimales et peut avoir subi un

début de décongélation.

• Achetez les produits surgelés en dernier lieu et utilisez des

sacs isothermes pour leur transport.

• Dès que vous arrivez à la maison, rangez-les immédiatement

dans le compartiment congélateur.

• Ne recongelez pas les aliments partiellement décongelés, mais

consommez-les dans un délai de 24 heures.

• Évitez ou réduisez au maximum les variations de température.

Respectez la date de péremption indiquée sur l’emballage.

• • Respectez toujours les instructions figurant sur l’emballage

pour la conservation des aliments congelés.

Production de glaçons

• Remplissez les bacs à glaçons aux 3/4 d’eau et posez-les sur le

fond du compartiment de congélation.

Si le bac est collé au fond du compartiment, n’utilisez pas

d’objets pointus ou tranchants pour le décoller.

33502008F.fm Page 32 Tuesday, November 17, 2009 7:12 PM33

COMMENT NETTOYER LE COMPARTIMENT RÉFRIGÉRATEUR Avant d’effectuer toute opération d’entretien ou de

nettoyage, retirez la fiche de la prise de courant ou

débranchez l’appareil.

Le dégivrage du compartiment réfrigérateur est

entièrement automatique.

La présence périodique de petites gouttes d’eau sur la paroi

arrière, à l’intérieur du compartiment réfrigérateur, indique

qu’un dégivrage automatique est en cours.

L’eau de dégivrage est amenée automatiquement à travers un

orifice d’évacuation puis recueillie dans un récipient où elle

Nettoyez régulièrement l’orifice d’évacuation de l’eau de

Dégivrage du compartiment basse température

Nous vous suggérons de dégivrer le compartiment basse

température 1 à 2 fois par an ou lorsque la formation de

glace est excessive.

La formation de glace est un phénomène normal. La

quantité et la rapidité de formation de la glace varient en

fonction des conditions ambiantes et de la fréquence

d’ouverture de la porte. L’accumulation de glace dans le

haut du compartiment est normale et n’a aucune

influence sur le bon fonctionnement de l’appareil.

Il est conseillé de dégivrer quand les réserves sont peu

• Ouvrez la porte et retirez tous les aliments. Enveloppez-les,

bien serrés les uns contre les autres, dans du papier journal

et placez-les dans un endroit très frais ou dans un sac

• Laissez la porte du congélateur ouverte pour faire fondre la

• Nettoyez l’intérieur avec une éponge imbibée d’eau tiède et/

ou de détergent neutre. N’utilisez pas de substances

• Rincez et séchez soigneusement.

• Rangez les aliments.

• Rebranchez l’appareil.

• Mettez l’appareil en marche.

33502008F.fm Page 33 Tuesday, November 17, 2009 7:12 PM34

NETTOYAGE ET ENTRETIEN Avant d’effectuer toute opération d’entretien ou de nettoyage, retirez la fiche de la prise de

courant ou débranchez l’appareil.

• Nettoyez régulièrement l’intérieur du réfrigérateur à l’aide d’une éponge imbibée d’une solution

d’eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux.

N’utilisez pas de substances abrasives.

• Pour laver les cloisons internes, ne les immergez pas dans l’eau ; nettoyez-les avec une éponge

• Nettoyez l’intérieur du compartiment congélateur pendant le dégivrage.

• Nettoyez régulièrement les grilles de ventilation ainsi que le condenseur situé à l’arrière de l’appareil

avec un aspirateur ou une brosse.

• Nettoyez l’extérieur avec un chiffon doux imbibé d’eau. N’utilisez ni produits abrasifs, ni éponges

métalliques, ni produits détachants (ex. acétone trichloréthylène) ni vinaigre.

Vacances de longue durée

1. Videz complètement le réfrigérateur.

2. Débranchez l’appareil.

3. Dégivrez et nettoyez l’intérieur de l’appareil.

4. Pour éviter la formation de moisissures, de mauvaises odeurs ou d’oxydation, la porte de l’appareil

doit rester ouverte lorsque celui-ci n’est pas en service pendant une longue période.

5. Nettoyez l’appareil.

• Nettoyez l’intérieur du compartiment basse température (s’il est présent) durant le dégivrage.

• Nettoyez régulièrement l’intérieur du réfrigérateur à l’aide d’une éponge imbibée d’une solution

d’eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux. N’utilisez pas de

substances abrasives.

6. Nettoyez l’extérieur avec un chiffon humide. N’utilisez ni produits abrasifs, ni éponges métalliques, ni

produits détachants (ex. dissolvant, trichloréthylène), ni vinaigre.

Comment remplacer l’ampoule :

Pour remplacer l’ampoule, procédez de la façon suivante :

• Débranchez l’appareil.

• Appuyez sur la partie supérieure du capot de l’ampoule.

• Dégagez le capot de l’ampoule.

• Remplacer l’ampoule par une autre de la même puissance ou de la puissance maximale en watts

indiquée à côté de la douille.

• Repositionnez le capot de l’ampoule et attendez 5 minutes avant de rebrancher l’appareil.

33502008F.fm Page 34 Tuesday, November 17, 2009 7:12 PM35

DIAGNOSTIC RAPIDE Si vous entendez ces bruits

1. L’appareil ne fonctionne pas.

• Y a-t-il une coupure de courant ?

• La fiche est-elle correctement introduite dans la

• L’interrupteur bipolaire est-il enclenché ?

• Les dispositifs de sécurité du circuit électrique

fonctionnent-ils correctement ?

• Le câble d’alimentation est-il endommagé ?

2. La température à l’intérieur des

compartiments n’est pas assez froide.

• Les portes ferment-elles correctement ?

• L’appareil est-il installé près d’une source de

• La circulation de l’air à travers les ouvertures de

ventilation est-elle gênée ?

3. Il y a de l’eau au fond du compartiment

• La goulotte d’évacuation de l’eau de dégivrage

4. L’éclairage intérieur ne fonctionne pas.

Contrôlez d’abord le point 1., puis :

• Débranchez l’appareil.

• Remplacez l’ampoule par une autre de la même

puissance ou de la puissance maximale en watts

indiquée à côté de la douille.

5. Formation de givre excessive dans le

compartiment congélateur.

• La porte a-t-elle été fermée correctement ?

• Des aliments empêchent-ils la fermeture de la

Les bruits de gargouillement et les bruits de

détente provenant du circuit de réfrigération

doivent être considérés comme normaux.

...votre appareil fonctionne

33502008F.fm Page 35 Tuesday, November 17, 2009 7:12 PM36

SERVICE APRÈS-VENTE Avant d’appeler le Service Après-vente :

1. Vérifiez s’il n’est pas possible d’éliminer les

pannes sans aide (voir “Diagnostic rapide”).

2. Remettez l’appareil en marche pour vous

assurer que l’inconvénient a été éliminé. Si le

problème persiste, débranchez à nouveau

l’appareil et répétez l’opération une heure plus

3. Si le résultat est encore négatif, contactez le

•Le numéro de Service (numéro qui se trouve

après le mot SERVICE, sur la plaque

signalétique placée à l’intérieur de l’appareil),

•votre adresse complète,

•votre numéro de téléphone avec l’indicatif.

Le changement du sens de l’ouverture de la

porte de l’appareil effectué par le Service

Après-vente n’est pas considéré comme une

intervention sous garantie.

Le changement du sens de l’ouverture de la

porte n’est pas prévu sur les appareils dotés

d’une poignée avant.

• N’installez pas l’appareil près d’une source de chaleur. Les

appareils installés dans un endroit chaud, exposés aux rayons

directs du soleil ou près d’une source de chaleur (radiateur,

cuisinière) consomment plus d’énergie, ce qui doit être évité.

• Si ce n’est pas possible, il convient de respecter les distances

minimales suivantes :

•30 cm des cuisinières à charbon ou à mazout ;

•3 cm des cuisinières électriques et/ou à gaz.

• Pour un fonctionnement optimal, laissez un espace d’au moins

5 cm au-dessus de l’appareil et positionnez les autres meubles

à côté, à une distance suffisante pour permettre une

circulation minimum de l’air.

• Positionnez l’appareil dans un endroit sec et bien aéré, à plat,

en réglant les pieds avant si nécessaire.

• Nettoyez l’intérieur.

• Montez les accessoires fournis.

Branchement électrique

• Les branchements électriques doivent être conformes

aux normes locales en vigueur.

• La tension et la puissance sont indiquées sur la plaque

signalétique située à l’intérieur de l’appareil.

• La mise à la terre de l’appareil est

Le fabricant ne pourra être tenu pour responsable en

cas de dommages éventuels subis par des personnes,

des animaux ou des biens, résultant du non-respect des

consignes mentionnées ci-dessus.

• Si la prise et la fiche ne sont pas du même type, faites-les

remplacer par un technicien qualifié.

• N’utilisez pas d’adaptateurs, de rallonges ni de prises multiples.

Mise hors tension de l’appareil

Pour mettre l’appareil hors tension, débranchez son câble

d’alimentation ou actionnez l’interrupteur bipolaire installé en

33502008F.fm Page 36 Tuesday, November 17, 2009 7:12 PM37

CHANGEMENT DU SENS DE L’OUVERTURE DES PORTES Le sens d’ouverture des portes de votre réfrigérateur/

congélateur peut être inversé.

• Contrôlez que les compartiments réfrigérateur et

congélateur ne sont pas branchés à l’installation

électrique et qu’ils sont vides.

• Cette opération nécessite la présence de deux

• Clé fixe ou à pipe de 8 mm et de 10 mm.

Appuyez le réfrigérateur/congélateur sur la partie arrière

pour accéder à la base. Ne l’inclinez pas de plus de 45° et

posez-le contre une matière spongieuse utilisée pour

emballer ou tout autre matière semblable, de façon à ne pas

endommager les tubes de refroidissement situés à l’arrière du

réfrigérateur/congélateur.

Déposez les deux vis présentes à l’arrière du réfrigérateur/

Soulevez le plan supérieur du réfrigérateur/congélateur.

Desserrez les 3 boulons de la charnière à l’aide de la clé fixe

ou à pipe de 8 mm. Déposez les deux boulons situés du côté

Retirez le support et le cache en plastique.

Retirez et remplacez le pivot dans le support.

Réinstallez-le du côté opposé de l’appareil.

Retirez le bouchon de la charnière du côté choisi et

remontez-le du côté opposé.

33502008F.fm Page 37 Tuesday, November 17, 2009 7:12 PM38

Retirez les pieds de nivellement en les dévissant.

Dégagez le support inférieur à l’aide d’une clé fixe ou à pipe de

8 mm. Retirez et remplacez le pivot à l’aide d’une clé de 10 mm

pour dévisser l’écrou et un tournevis plat pour dégager le pivot. Il

peut s’avérer nécessaire de pousser le pivot par le dessous pour

pouvoir le dégager complètement.

Retirez la vis située sur la base et remontez-la du côté opposé.

Retirez les plaques de fermeture du côté non utilisé du

réfrigérateur/congélateur et remontez-les sur les orifices laissés

Remplacez les portes et les supports en procédant dans le sens

Au moment de remplacer les pieds, veillez à ce que le pied le plus

grand soit installé du côté sans support.

Contrôlez que les portes sont alignées horizontalement et

verticalement, et que les joints sont correctement en position de

tous les côtés avant de serrer définitivement la charnière

Le changement du sens de l’ouverture de la porte de

l’appareil effectué par le Service Après-vente n’est pas

considéré comme une intervention sous garantie.

Inversion du sens de l’ouverture de la porte du

compartiment intérieur

1. Retirez la vis de la cheville de support côté droit, située dans

la partie inférieure.

2. Retirez le bouchon situé à gauche.

3. Retirez les deux couvre-joints côté gauche.

4. Desserrez les deux vis.

5. Réinstallez le tout du côté opposé.
