MODE D'EMPLOI ART 860A++ WHIRLPOOL

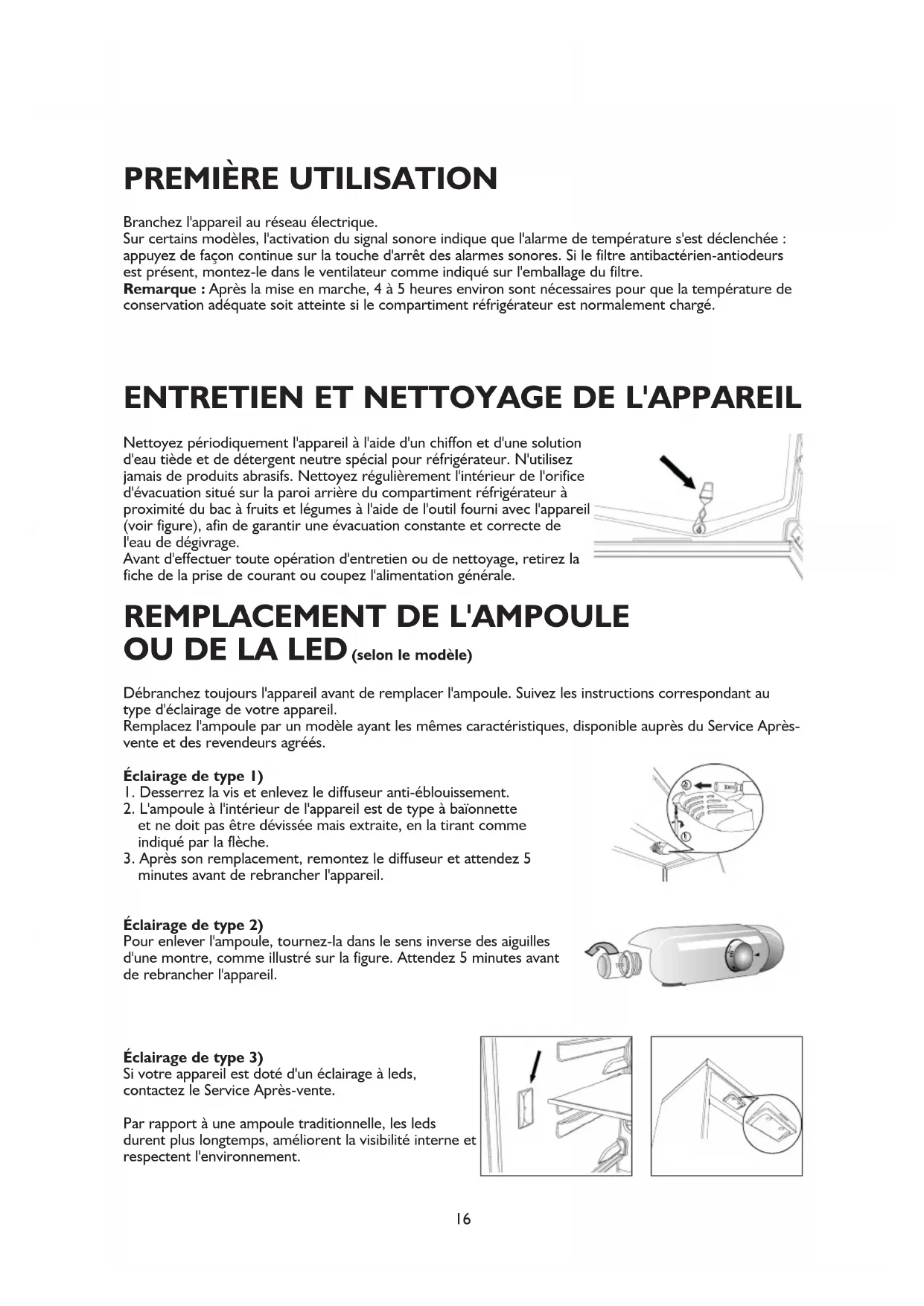

Débranchez toujours l'appareil avant de remplacer l'ampoule. Suivez les instructions correspondant au

type d'éclairage de votre appareil.

Remplacez l'ampoule par un modèle ayant les mêmes caractéristiques, disponible auprès du Service Après-

vente et des revendeurs agréés.

Éclairage de type 1)

1. Desserrez la vis et enlevez le diffuseur anti-éblouissement.

2. L'ampoule à l'intérieur de l'appareil est de type à baïonnette

et ne doit pas être dévissée mais extraite, en la tirant comme

indiqué par la flèche.

3. Après son remplacement, remontez le diffuseur et attendez 5

minutes avant de rebrancher l'appareil.

Éclairage de type 2)

Pour enlever l'ampoule, tournez-la dans le sens inverse des aiguilles

d'une montre, comme illustré sur la figure. Attendez 5 minutes avant

de rebrancher l'appareil.

Éclairage de type 3)

Si votre appareil est doté d'un éclairage à leds,

contactez le Service Après-vente.

Par rapport à une ampoule traditionnelle, les leds

durent plus longtemps, améliorent la visibilité interne et

respectent l'environnement.

Nettoyez périodiquement l'appareil à l'aide d'un chiffon et d'une solution

d'eau tiède et de détergent neutre spécial pour réfrigérateur. N'utilisez

jamais de produits abrasifs. Nettoyez régulièrement l'intérieur de l'orifice

d'évacuation situé sur la paroi arrière du compartiment réfrigérateur à

proximité du bac à fruits et légumes à l'aide de l'outil fourni avec l'appareil

(voir figure), afin de garantir une évacuation constante et correcte de

Avant d'effectuer toute opération d'entretien ou de nettoyage, retirez la

fiche de la prise de courant ou coupez l'alimentation générale.

Branchez l'appareil au réseau électrique.

Sur certains modèles, l'activation du signal sonore indique que l'alarme de température s'est déclenchée :

appuyez de façon continue sur la touche d'arrêt des alarmes sonores. Si le filtre antibactérien-antiodeurs

est présent, montez-le dans le ventilateur comme indiqué sur l'emballage du filtre.

Remarque : Après la mise en marche, 4 à 5 heures environ sont nécessaires pour que la température de

conservation adéquate soit atteinte si le compartiment réfrigérateur est normalement chargé.

PREMIÈRE UTILISATION ENTRETIEN ET NETTOYAGE DE L'APPAREIL REMPLACEMENT DE L'AMPOULE OU DE LA LED

Débranchez l'appareil, videz-le, dégivrez-le (le cas échéant) et nettoyez-le. Laissez les portes entrouvertes

pour permettre à l'air de circuler dans les compartiments. Cela évitera la formation d'odeurs désagréables

PÉRIODES D'INACTIVITÉ

Laissez les portes fermées de façon à ce que les aliments restent froids le plus longtemps possible. Ne

recongelez pas des aliments partiellement décongelés. En cas de coupure de courant prolongée, l'alarme

de black-out pourrait se déclencher (selon le modèle).

EN CAS DE COUPURE DE COURANT Le compartiment réfrigérateur permet de conserver des aliments frais et des boissons.

Le dégivrage du compartiment réfrigérateur est entièrement automatique.

La présence périodique de petites gouttes d'eau sur la paroi arrière, à l'intérieur du compartiment

réfrigérateur, indique qu'un dégivrage automatique est en cours. L'eau de dégivrage est acheminée

automatiquement à travers un orifice d'évacuation, puis recueillie dans un bac où elle s'évapore.

Selon le modèle, l'appareil peut être équipé d'un compartiment spécial ("Viande et Poisson" ou "Zéro

degré"), idéal pour conserver de la viande et du poisson frais.

Attention : ne lavez pas les accessoires du réfrigérateur au lave-vaisselle.

Remarque : la température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil

peuvent influer sur la température intérieure du réfrigérateur. La température doit être réglée en fonction

Remarque : si le taux d'humidité de l'air est particulièrement élevé dans le compartiment réfrigérateur, de

la condensation peut se former, notamment sur les clayettes en verre. Dans ce cas, il est conseillé de

fermer les récipients contenant des liquides (par exemple, casseroles contenant du bouillon), d'emballer

les aliments à haute teneur en humidité (par exemple, légumes) et de régler la température sur des

positions moins froides.

Retrait du bac à fruits et légumes (selon le modèle)

Si votre appareil est doté uniquement du bac à fruits et légumes, afin d'en faciliter le retrait, nous vous

conseillons de vider (et d'enlever éventuellement) les deux balconnets inférieurs avant d'extraire le bac.

Ventilateur et filtre antibactérien-antiodeurs (selon le modèle)

Le ventilateur permet de répartir uniformément la température à l'intérieur du compartiment, ce qui

assure une meilleure conservation des aliments et une diminution de l'excès d'humidité. Vérifiez que la la

zone de ventilation n'est pas obstruée. Le ventilateur peut être activé/désactivé manuellement (Voir Guide

de consultation rapide) ; s'il est activé, il se met en marche automatiquement quand cela s'avère

COMPARTIMENT RÉFRIGÉRATEURLe compartiment congélateur permet de conserver des aliments surgelés (pendant la période indiquée

sur l'emballage) et de congeler des aliments frais. La quantité d'aliments frais qu'il est possible de congeler en

24 heures est indiquée sur la plaque signalétique. Rangez les aliments à congeler dans la zone de congélation

du compartiment congélateur (voir Guide de consultation rapide), en veillant à laisser suffisamment d'espace

autour des paquets pour permettre à l'air de circuler librement. Il est conseillé de ne pas recongeler des

aliments partiellement décongelés. Il est important d'envelopper les aliments de façon à ce que ni eau ni

humidité ni vapeur n'y pénètrent.

Ne placez jamais d'aliments chauds dans le congélateur de façon à économiser de l'énergie et à prolonger la

durée de vie de l'appareil.

Remarque : La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil

peuvent influer sur la température à l'intérieur des deux compartiments. La température doit être réglée

en fonction de ces facteurs.

Production de glaçons

Remplissez le bac à glaçons aux 2/3 d'eau (si disponible) et placez-le dans le compartiment de congélation.

N'utilisez jamais d'objets pointus ou tranchants pour éliminer le givre.

Retrait des bacs (selon le modèle)

Tirez à fond les bacs vers l'extérieur, soulevez-les légèrement et sortez-

les. Afin de bénéficier d'un volume de rangement plus important, il est

possible d'utiliser le compartiment congélateur comme suit :

A) Si la partie inférieure du congélateur correspond à la figure A , retirez

les bacs supérieurs et/ou les volets de fermeture des compartiments. Le

bac inférieur ne doit en aucun cas être enlevé. Vérifiez qu'après avoir

rangé les aliments sur les grilles/clayettes, la porte du compartiment

congélateur se ferme correctement.

B) Si la partie inférieure du compartiment congélateur correspond à la

figure B, il est possible de retirer tous les bacs ou volets de fermeture

des compartiments. Vérifiez qu'après avoir rangé les aliments sur les

grilles/clayettes, la porte du compartiment congélateur se ferme

Retrait du volet de fermeture (si présente)

Ouvrez le volet et retirez le goujon, comme illustré dans la figure C.

Pour les modèles No Frost, il n'est pas nécessaire de dégivrer le

Pour les autres modèles, nous vous conseillons de dégivrer le congélateur

2 fois par an, dès que la couche de glace atteint 3 mm d'épaisseur.

La formation de glace est un phénomène normal.

La quantité et la rapidité de formation du givre varient en fonction des

conditions ambiantes et de la fréquence d'ouverture de la porte. Avant

de procéder au dégivrage, éteignez l'appareil et retirez tous les aliments.

Laissez la porte du congélateur ouverte pour faire fondre la glace.

Uniquement pour les produits dans lesquels le compartiment congélateur

est situé au-dessous du compartiment réfrigérateur, il est possible de

dégager la goulotte d'évacuation de l'eau de dégivrage et de placer un

récipient sous l'orifice.

Remettez la goulotte d'évacuation à sa place lorsque cette opération est terminée en veillant à ne pas

laisser d'eau résiduelle. Nettoyez l'intérieur du compartiment congélateur et essuyez-le soigneusement.

Remettez l'appareil en marche et rangez de nouveau les aliments à l'intérieur.

COMMENT DÉGIVRER LE COMPARTIMENT CONGÉLATEUR

COMPARTIMENT CONGÉLATEUR A B C19

Le Compartiment Viande et Poisson a été spécialement conçu pour

garantir une plus longue conservation de ces aliments frais, sans altérer

leurs valeurs nutritionnelles ni leur fraîcheur d'origine.

Il n'est pas conseillé de ranger des fruits ou des légumes dans ce

compartiment, car la température peut descendre au-dessous de 0° C et

l'eau à l'intérieur des aliments pourrait se transformer en glace.

Réglage de la température

La température à l'intérieur du compartiment Viande et Poisson est indiquée par la position de la flèche

sur la porte du compartiment et dépend de la température générale du compartiment réfrigérateur.

Il est conseillé de régler la température du compartiment réfrigérateur entre +2° et +6°.

Pour savoir si la température à l'intérieur du Compartiment Viande et Poisson est adaptée, consultez les

figures qui suivent :

Remarque importante : si la fonction est activée et si des aliments à haute teneur en eau sont présents,

de la condensation pourrait se former sur les clayettes. Dans ce cas, désactivez momentanément cette

Extraction du compartiment Viande & Poisson

Si vous ne voyez pas le symbole sur le tableau de commande (voir

Guide de dépannage rapide), il est conseillé de ne pas enlever le

compartiment Viande & Poisson afin de garantir le bon fonctionnement

de l'appareil et d'optimiser la consommation d'énergie. Dans tous les

autres cas, vous pouvez enlever le compartiment Viande & Poisson pour

disposer de plus de place dans le réfrigérateur.

Procédez de la façon suivante.

1. Sortez le bac du compartiment (Figure 1).

2. Enlevez le couvercle du bac en appuyant sur les molettes qui se

trouvent sur sa partie inférieure (Figure 3).

Pour remettre en place le compartiment Viande & Poisson, veillez à

repositionner soigneusement le couvercle du bac avant de l'introduire

dans le réfrigérateur et de réactiver la fonction.

3. Appuyez trois secondes sur le bouton "Fonction du compartiment

Viande & Poisson" sur le tableau de commande jusqu'à l'extinction du

Pour optimiser la consommation d'énergie, il est conseillé de désactiver le

compartiment Viande & Poisson et d'enlever ses composants

(notamment, la clayette au dessus des bacs Fruits et légumes).

COMPARTIMENT VIANDE ET POISSON

Lorsque l'aiguille est dans la zone de gauche,

il faut augmenter la température du

compartiment réfrigérateur.

Lorsque l'aiguille est dans la zone centrale, la

température est adaptée.

Lorsque l'aiguille est dans la zone de droite, il

faut diminuer la température du

compartiment réfrigérateur.

Le compartiment "Zéro degré" est spécialement conçu pour

maintenir une température basse et un niveau d'humidité adéquat,

afin de conserver plus longtemps les aliments frais (par exemple :

viande, poisson, fruits et légumes d'hiver).

Activation et désactivation du compartiment

Lorsque le compartiment est activé, la température à l'intérieur de celui-ci est d'environ 0° C.

Pour activer le compartiment, appuyez sur le

bouton indiqué sur la figure pendant au moins

une seconde, jusqu'à ce que le symbole s'allume

Lorsque le symbole est allumé, le compartiment

fonctionne. Appuyez à nouveau sur le bouton

pendant au moins une seconde pour désactiver

Pour que le compartiment "Zéro degré" fonctionne correctement, il faut que :

- le compartiment réfrigérateur soit activé ;

- la température du compartiment réfrigérateur soit comprise entre +2°C et +6°C ;

- le bac soit inséré pour permettre l'activation ;

- aucune fonction spéciale ne soit activée (Stand-by (Veille), Cooling-Off (Refroidissement-Off), Vacation

(Vacances) - si disponibles).

Si l'une de ces fonctions spéciales est activée, il est nécessaire de désactiver le compartiment "Zéro degré"

manuellement, en veillant à retirer les aliments frais qui y sont stockés. Si vous omettez de désactiver le

compartiment manuellement, la désactivation s'opérera automatiquement au bout de 8 heures.

- Si le symbole ne s'allume pas à l'activation du compartiment, vérifiez que le bac est correctement inséré. Si

le problème persiste, contactez un Service Après-vente agréé.

- Si le compartiment est activé et que le bac est ouvert, il se peut que le symbole du bandeau de commande

se désactive automatiquement. Refermez le bac ; le symbole est de nouveau activé.

- Indépendamment de l'état du compartiment, il se peut que vous entendiez un léger bruit, ce qui est tout à

- Lorsque le compartiment n'est pas en service, la température du compartiment dépend de la température

générale du compartiment réfrigérateur. Dans ce cas, il est conseillé d'y conserver des fruits et des légumes

non sensibles au froid (fruits des bois, pommes, abricots, carottes, épinards, laitues, etc.).

Important : si la fonction est active avec des aliments contenant beaucoup d'eau, il est possible que de la

condensation se forme sur les clayettes. Dans ce cas, désactivez temporairement la fonction. Il est

recommandé de positionner correctement sur la clayette supérieure du compartiment Zéro degré les

aliments et les récipients de petite dimension afin d'éviter qu'ils ne tombent entre le bac et la paroi arrière du

COMPARTIMENT “ZÉRO DEGRÉ”

Avant de contacter le Service Après-vente :

Remettez l'appareil en marche pour vous assurer

que l'inconvénient a été éliminé. Si le problème

persiste, débranchez de nouveau l'appareil et

répétez l'opération une heure plus tard.

Après avoir effectué les contrôles indiqués dans le

guide de diagnostic rapide et tenté de remettre

l'appareil en marche, si votre appareil ne fonctionne

toujours pas correctement, prenez contact avec le

Service Après-vente et expliquez clairement le

dysfonctionnement en communiquant :

• le type de panne ;

• le type et le numéro de série de l'appareil

(figurant sur la plaque signalétique) ;

• le numéro de Service (numéro qui se trouve

après le mot SERVICE, sur la plaque signalétique

placée à l'intérieur de l'appareil).

L'inversion du sens d'ouverture des portes de

l'appareil effectuée par le Service Après-vente

n'est pas considérée comme une intervention

SERVICE APRÈS-VENTE Retrait du compartiment "Zéro degré" :

Pour avoir plus de volume disponible dans le réfrigérateur, il est possible d'enlever le compartiment "Zéro

degré". Pour ce faire, procédez de la façon suivante :

- Pour en faciliter l'extraction, nous vous conseillons de vider (et éventuellement de retirer) les deux

balconnets inférieurs.

- Éteignez le compartiment.

- Extrayez le bac et la tablette en plastique située sous le compartiment.

Remarque : la tablette supérieure et les supports latéraux ne sont pas amovibles.

Pour réutiliser le compartiment "Zéro degré", veillez à remettre la tablette blanche en plastique sous le

compartiment avant d'introduire le bac et d'activer de nouveau cette fonction. Afin d'optimiser la

consommation énergétique, il est conseillé de désactiver le compartiment "Zéro degré" et de retirer le

Nettoyez périodiquement le compartiment et ses éléments à l'aide d'un chiffon imbibé d'une solution d'eau

tiède (en veillant à ne pas plonger la tablette blanche en plastique située sous le bac) et d'un peu de détergent

neutre spécial pour réfrigérateur.

Avant de procéder au nettoyage du compartiment (également à l'extérieur), il est nécessaire de

dégager le bac, de façon à le déconnecter de l'alimentation électrique du compartiment.

N'utilisez jamais de produits abrasifs.
