MODE D'EMPLOI EOA3460AOW ELECTROLUX

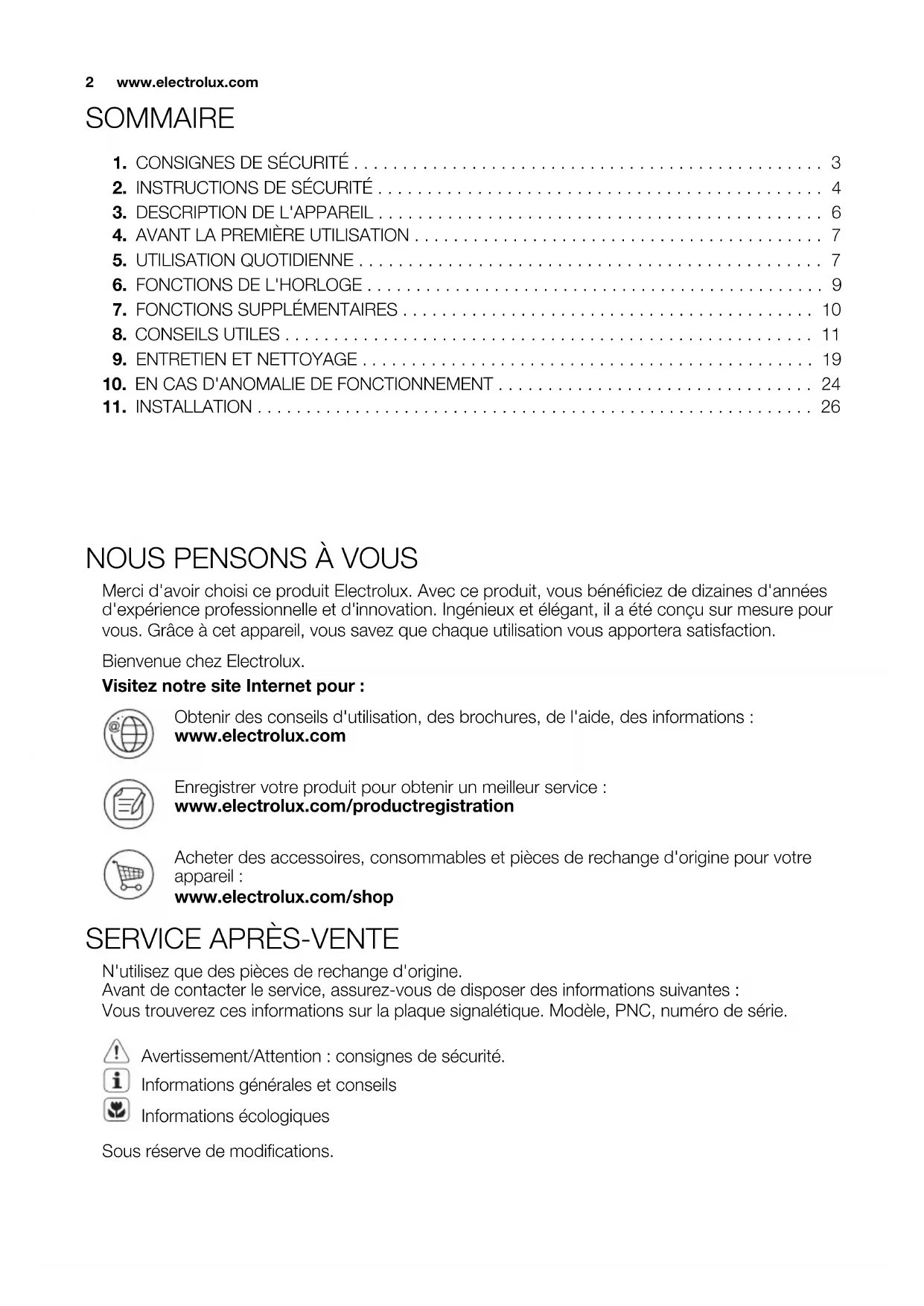

11. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

NOUS PENSONS À VOUS Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années

d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour

vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre

www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

www.electrolux.com1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneuse-

ment les instructions fournies. Le fabricant ne peut être

tenu pour responsable des dommages et blessures liés à

une mauvaise installation ou utilisation. Conservez tou-

jours cette notice avec votre appareil pour vous y référer

1.1 Sécurité des enfants et des personnes

AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité per-

• Cet appareil peut être utilisé par des enfants de plus de

8 ans, ainsi que des personnes dont les capacités phy-

siques, sensorielles et mentales sont réduites ou dont

les connaissances et l'expérience sont insuffisantes, à

condition d'être surveillés par une personne responsa-

ble de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil

lorsqu'il est en cours de fonctionnement ou lorsqu'il re-

froidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité en-

fants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre

une opération de maintenance sur l'appareil sans sur-

1.2 Sécurité générale

• L'intérieur de l'appareil devient chaud lorsqu'il est en

fonctionnement. Ne touchez pas les éléments chauf-

fants se trouvant dans l'appareil. Utilisez toujours des

FRANÇAIS 3gants de cuisine pour retirer ou enfourner des acces-

soires ou des plats allant au four.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-

• Avant toute opération de maintenance, déconnectez

l'alimentation électrique.

• N'utilisez pas de produits abrasifs ni de racloirs pointus

en métal pour nettoyer la porte en verre car ils peuvent

rayer sa surface, ce qui peut briser le verre.

• Pour retirer les supports de grille, tirez d'abord sur

l'avant de ceux-ci, puis sur l'arrière, pour les écarter

des parois extérieures. Installez les supports de grille

selon la même procédure, mais dans l'ordre inverse.

INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT L'appareil doit être installé unique-

ment par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• L'appareil est lourd, prenez toujours

des précautions lorsque vous le dépla-

cez. Portez toujours des gants de sécu-

• Ne tirez jamais l'appareil par la poignée.

• Respectez l'espacement minimal requis

par rapport aux autres appareils.

• Vérifiez que l'appareil est installé sous

et à proximité de structures sûres.

• Les côtés de l'appareil doivent rester à

côté d'appareils ou d'éléments ayant la

Branchement électrique

AVERTISSEMENT Risque d'incendie ou d'électrocu-

• L'ensemble des branchements électri-

ques doit être effectué par un techni-

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques fi-

gurant sur la plaque signalétique cor-

respondent à celles de votre réseau. Si

ce n'est pas le cas, contactez un élec-

• Utilisez toujours une prise antichoc cor-

rectement installée.

• L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'une prise

multiple ou d'un raccordement multiple

(risque d'incendie).

• Veillez à ne pas endommager la fiche

secteur ni le câble d'alimentation. Con-

tactez un professionnel qualifié ou un

électricien pour remplacer le câble d'ali-

mentation s'il est endommagé.

• Ne laissez pas les câbles d'alimentation

secteur entrer en contact avec la porte

www.electrolux.comde l'appareil, particulièrement lorsque la

• La protection contre les chocs des par-

ties sous tension et isolées doit être fi-

xée de telle manière qu'elle ne peut pas

être enlevée sans outils.

• Ne branchez la fiche d'alimentation à la

prise de courant qu'à la fin de l'installa-

tion. Assurez-vous que la prise de cou-

rant est accessible une fois l'appareil in-

• Si la prise de courant est lâche, ne

branchez pas la fiche d'alimentation

• Ne tirez jamais sur le câble d'alimenta-

tion pour débrancher l'appareil. Tirez

toujours sur la fiche.

• N'utilisez que des systèmes d'isolation

appropriés : des coupe-circuits, des fu-

sibles (les fusibles à visser doivent être

retirés du support), un disjoncteur diffé-

rentiel et des contacteurs.

• L'installation électrique doit être équi-

pée d'un dispositif d'isolement à cou-

pure omnipolaire. Le dispositif d'isole-

ment doit présenter une distance d'ou-

verture des contacts d'au moins 3 mm.

AVERTISSEMENT Risque de blessures, de brûlures,

d'électrocution ou d'explosion.

• Utilisez cet appareil dans un environne-

• Ne modifiez pas les caractéristiques de

• Assurez-vous que les orifices de venti-

lation ne sont pas bouchés.

• Ne laissez jamais l'appareil sans surveil-

lance pendant son fonctionnement.

• Mettez à l'arrêt l'appareil après chaque

• Soyez prudent lors de l'ouverture de la

porte de l'appareil lorsque celui-ci est

en fonctionnement. De l'air brûlant peut

• N'utilisez jamais cet appareil avec les

mains mouillées ou lorsqu'il est en con-

• N'exercez jamais de pression sur la

• N'utilisez jamais l'appareil comme plan

de travail ou comme plan de stockage.

• Maintenez toujours la porte de l'appareil

fermée lorsque l'appareil est en fonc-

• Ouvrez prudemment la porte de l'appa-

reil. Si vous utilisez des ingrédients con-

tenant de l'alcool, un mélange d'alcool

et d'air facilement inflammable peut

éventuellement se former.

• Ne laissez pas des étincelles ou des

flammes nues entrer en contact avec

l'appareil lorsque vous ouvrez la porte.

• Ne placez pas de produits inflamma-

bles ou d'éléments imbibés de produits

inflammables à l'intérieur ou à proximité

de l'appareil, ni sur celui-ci.

AVERTISSEMENT Risque d'endommagement de

• Pour éviter tout endommagement ou

décoloration de l'émail :

– Ne mettez pas de plats allant au four

ou d'autres objets dans l'appareil direc-

– Ne placez jamais de feuilles d'alumi-

nium directement sur le fond de l'appa-

– Ne versez jamais d'eau directement

dans l'appareil lorsqu'il est chaud.

– Ne laissez jamais d'aliments ou de

plats humides à l'intérieur de l'appareil

une fois la cuisson terminée.

– Faites attention lorsque vous retirez

ou remettez en place les accessoires.

• La décoloration de l'émail est sans effet

sur les performances de l'appareil. Il ne

s'agit pas d'un défaut dans l'acception

• Utilisez un plat à rôtir pour obtenir des

gâteaux moelleux. Les jus de fruits cau-

sent des taches qui peuvent être per-

2.3 Entretien et nettoyage

AVERTISSEMENT Risque de blessure corporelle,

d'incendie ou de dommage maté-

FRANÇAIS 5• Avant toute opération d'entretien, met-

tez à l'arrêt l'appareil et débranchez la

fiche de la prise secteur.

• Vérifiez que l'appareil est froid. Les

panneaux de verre risquent de se bri-

• Remplacez immédiatement les vitres de

la porte si elles sont endommagées.

Contactez le service de maintenance.

• Soyez prudent lorsque vous ôtez la

porte de l'appareil. Elle est lourde.

• Nettoyez régulièrement l'appareil afin

de maintenir le revêtement en bon état.

• Des graisses ou de la nourriture restant

dans l'appareil peuvent provoquer un

• Nettoyez l'appareil avec un chiffon doux

humide. Utilisez uniquement des pro-

duits de lavage neutres. N'utilisez pas

de produits abrasifs, de tampons à ré-

curer, de solvants ou d'objets métalli-

• Si vous utilisez un spray pour four, sui-

vez les consignes de sécurité figurant

• N'utilisez aucun produit détergent pour

nettoyer l'émail catalytique (le cas

2.4 Éclairage interne

• Les ampoules classiques ou halogènes

utilisées dans cet appareil sont desti-

nées uniquement à un usage avec des

appareils ménagers. Ne l'utilisez pas

pour éclairer votre logement.

AVERTISSEMENT Risque d'électrocution.

• Avant de changer l'ampoule, débran-

chez l'appareil de la prise secteur.

• N'utilisez que des ampoules ayant les

mêmes spécifications.

AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation

• Coupez le câble d'alimentation au ras

de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la

porte pour empêcher les enfants et les

animaux de s'enfermer dans l'appareil.

3. DESCRIPTION DE L'APPAREIL

Manette de sélection des fonctions

Programmateur électronique

3.1 Accessoires pour four

Permet de poser des plats (à rôti, à gra-

tin) et des moules à gâteau/pâtisserie.

Pour cuire et griller ou à utiliser comme

plat pour recueillir la graisse.

www.electrolux.com4. AVANT LA PREMIÈRE UTILISATION AVERTISSEMENT Reportez-vous aux chapitres con-

cernant la sécurité.

4.1 Premier nettoyage

• Retirez tous les accessoires et les sup-

ports de grille amovibles (si présents).

• Nettoyez l'appareil avant de l'utiliser

pour la première fois.

Reportez-vous au chapitre « En-

tretien et nettoyage ».

4.2 Réglage de l'heure

L'affichage indique et 12:00. 12 cli-

Appuyez sur + ou - pour régler l'heu-

Appuyez sur la touche pour confir-

mer. Cette action n'est nécessaire

que pour le premier réglage de l'heu-

re. Par la suite, le nouveau réglage de

l'heure sera automatiquement sauve-

gardé au bout de cinq secondes.

réglée. 00 clignote.

Appuyez sur + ou - pour régler les

Appuyez sur la touche pour confir-

mer. Cette action n'est nécessaire

que pour le premier réglage de l'heu-

re. Par la suite, le nouveau réglage de

l'heure sera automatiquement sauve-

gardé au bout de cinq secondes.

L'affichage indique la nouvelle heure.

Changement de l'heure

Vous ne pourrez régler l'heure que

si l'appareil est éteint.

à plusieurs reprises jus-

qu'à ce que le voyant de l'heure

gnote sur l'affichage. Pour régler la nou-

velle heure, suivez la procédure décrite

dans « Réglage de l'heure ».

Préchauffez le four à vide afin de faire brû-

ler les résidus de graisse.

Sélectionnez la fonction et la tem-

Laissez l'appareil en fonctionnement

Sélectionnez la fonction et la tem-

Laissez l'appareil en fonctionnement

Les accessoires peuvent chauffer plus

que d'habitude. Une odeur et de la fumée

peuvent s'échapper de l'appareil. Ce phé-

nomène est normal. Vérifiez que la ventila-

tion environnante est suffisante.

5. UTILISATION QUOTIDIENNE AVERTISSEMENT Reportez-vous aux chapitres con-

cernant la sécurité.

Pour utiliser l'appareil, appuyez sur la ma-

nette. La manette sort alors de son loge-

Tournez la manette de sélection des

fonctions du four sur la fonction sou-

pour sélectionner la température.

Pour désactiver l'appareil, tournez la

manette des fonctions du four sur la

FRANÇAIS 75.2 Fonctions du four

Fonction du four Utilisation

Position Arrêt L'appareil est éteint.

Pour allumer l'éclairage du four même si aucune fonc-

tion de cuisson n'est sélectionnée.

Pour cuire ou rôtir simultanément sur plusieurs niveaux

des aliments nécessitant une température de cuisson

identique, sans que les odeurs ne se mélangent.

Pour cuire et rôtir sur un seul niveau du four. Les résis-

tances supérieure et inférieure fonctionnent en même

Pour faire griller des aliments peu épais en petites quan-

tités au centre de la grille. Pour faire griller du pain.

Pour griller des aliments peu épais en grandes quanti-

tés. Pour faire griller du pain. Le gril complet fonctionne.

Pour cuire de gros morceaux de viande. Le gril et le

ventilateur du four fonctionnent en alternance pour faire

circuler de l'air chaud autour des aliments.

Sole pulsée Pour cuire une pizza, une quiche ou une tarte.

Viande Pour cuire des rôtis très tendres et juteux.

Pour garder les aliments au chaud.

Pour nettoyer le four. La température élevée brûle les

résidus de graisse. Une fois le four refroidi, vous pouvez

éliminer les salissures à l'aide d'un chiffon.

Voyant de chauffe et de chaleur rési-

Réservoir d'eau (uniquement sur cer-

Sonde à viande (sur certains modèles

Verrouillage de la porte (sur certains

Fonctions de l'horloge

Horloge Pour régler une fonction de l'horloge.

Moins, Plus Pour régler l'heure.

5.5 Voyant de chauffe / de

Lorsque vous activez une fonction du

four, les segments s'affichent un à un

Les barres indiquent l'augmentation ou la

diminution de la température du four.

Lorsque vous désactivez l'appareil, le voy-

ant de chaleur résiduelle

température à l'intérieur du four dépasse

40 °C. Tournez le thermostat vers la gau-

che ou la droite pour que la température

Fonction Description

Minuteur Pour régler un décompte.

Heure Pour régler, modifier ou vérifier l'heure. Reportez-vous

au chapitre « Réglage de l'heure ».

Durée Pour régler la durée de fonctionnement de l'appareil.

Définissez tout d'abord une fonction du four avant de ré-

gler cette fonction.

Fin Pour régler l'heure à laquelle l'appareil s'éteint. Définis-

sez tout d'abord une fonction du four avant de régler

cette fonction. Vous pouvez utiliser simultanément les

fonctions Durée et Fin (Départ différé) pour définir l'heure

à laquelle l'appareil doit s'allumer puis s'éteindre.

Appuyez sur à plusieurs repri-

ses pour modifier la fonction de

Appuyez sur pour confirmer

les réglages des fonctions de

l'horloge ou attendez 5 secondes

pour que le réglage soit automati-

6.1 Réglage de la fonction

Appuyez sur à plusieurs reprises

jusqu'à ce que les symboles

clignotent sur l'affichage.

Appuyez sur + ou - pour régler les

Appuyez sur la touche pour confir-

Appuyez sur + ou - pour régler l'heu-

Appuyez sur la touche pour confir-

Lorsque le temps défini est écoulé, le

ou et le temps défini

clignotent. Le signal sonore retentit

pendant deux minutes. L'appareil

s'éteint. Appuyez sur une touche ou

ouvrez la porte de l'appareil pour ar-

Si vous appuyez sur lors du ré-

glage des heures pour la fonction

, l'appareil passe au ré-

glage de la fonction Fin

. FRANÇAIS 96.2 Réglage du minuteur

Fonction utilisée pour établir un compte à

rebours. La durée maximale pouvant être

définie est de 23 heures et 59 minutes.

Cette fonction est sans effet sur le fonc-

tionnement du four. Vous pouvez utiliser

le minuteur à tout moment, même lorsque

l'appareil est éteint.

Appuyez sur à plusieurs reprises

et 00 clignotent sur

Appuyez sur + ou - pour régler le mi-

nuteur. La durée est d'abord affichée

en minutes et en secondes. Lorsque

vous réglez une durée supérieure à

60 minutes, le symbole

L'appareil calcule alors la durée en

Le minuteur démarre automatique-

ment au bout de cinq secondes.

À la fin du temps réglé, un signal so-

nore retentit pendant deux minutes.

clignotent sur l'affichage.

Appuyez sur une touche pour arrêter

Si vous réglez le minuteur alors

que la fonction Durée

est activée, le symbole s'al-

lume sur l'affichage.

6.3 Minuteur de durée de

Utilisez le minuteur de durée de fonction-

nement pour contrôler la durée de fonc-

tionnement du four. Il se met en fonction-

nement dès que le four commence à

Pour réinitialiser le minuteur de durée de

fonctionnement, appuyez sur les touches

+ et - et maintenez-les enfoncées. Le mi-

Vous ne pouvez pas utiliser le mi-

nuteur de durée de fonctionne-

ment lorsque les fonctions Durée

ou Fin sont activées.

7. FONCTIONS SUPPLÉMENTAIRES

7.1 Sécurité enfants

Lorsque la sécurité enfants est activée, le

four ne peut plus fonctionner. Cette sécu-

rité vous assure que les enfants ne peu-

vent pas activer accidentellement l'appa-

Activation et désactivation de la

fonction Sécurité enfants :

Ne sélectionnez aucune fonction du

Appuyez simultanément sur les tou-

et + pendant deux secon-

Un signal sonore retentit. SAFE et

apparaissent ou disparaissent de l'af-

fichage (lorsque vous activez ou dés-

activez la Sécurité enfants).

Si le four dispose d'une fonction

de nettoyage par pyrolyse, la por-

vous tournez une manette ou ap-

puyez sur une touche.

7.2 Arrêt Automatique

Pour des raisons de sécurité, l'appareil

s'éteint au bout d'un certain temps :

• Si une fonction du four est en cours.

• Si vous ne modifiez pas la température

Après un arrêt automatique, appuyez sur

une touche pour faire fonctionner de nou-

L'arrêt automatique fonctionne

avec toutes les fonctions du four,

à l'exception des fonctions Éclai-

rage four, Durée, Fin et Départ dif-

10 www.electrolux.com7.3 Ventilateur de

Lorsque le four fonctionne, le ventilateur

de refroidissement se met automatique-

ment en marche pour refroidir les surfaces

de l'appareil. Lorsque le four est mis à

l'arrêt, le ventilateur de refroidissement

continue à fonctionner jusqu'à ce que

l'appareil refroidisse.

7.4 Thermostat de sécurité

Un mauvais fonctionnement de l'appareil

ou des composants défectueux peuvent

causer une surchauffe dangereuse. Pour

éviter cela, le four dispose d'un thermos-

tat de sécurité interrompant l'alimentation

électrique. Le four se remet automatique-

ment en fonctionnement lorsque la tem-

• Le four dispose de cinq niveaux de gra-

dins. Comptez les niveaux de gradins à

partir du bas de l'appareil.

• L'appareil est doté d'un système spé-

cial qui permet à l'air de circuler et qui

recycle perpétuellement la vapeur.

Dans cet environnement, ce système

permet de cuisiner des plats tout en

maintenant ceux-ci tendres à l'intérieur

et croquants à l'extérieur. Le temps de

cuisson et la consommation énergéti-

que sont donc réduits au minimum.

• De l'humidité peut se déposer dans

l'enceinte du four ou sur les vitres de la

porte. Ce phénomène est normal. Veil-

lez à reculer un peu lorsque vous ou-

vrez la porte de l'appareil en fonction-

nement. Pour diminuer la condensation,

faites fonctionner l'appareil 10 minutes

avant d'enfourner vos aliments.

• Essuyez la vapeur après chaque utilisa-

• Ne placez jamais d'aluminium ou tout

autre ustensile, plat et accessoire direc-

tement en contact avec la sole de votre

four. Cela entraînerait une détérioration

de l'émail et modifierait les résultats de

8.1 Cuisson de gâteaux

• N'ouvrez la porte du four qu'aux 3/4 du

• Si vous utilisez deux plateaux de cuis-

son en même temps, laissez un niveau

libre entre les deux.

• La fonction Convection naturelle avec la

température par défaut est idéale pour

8.2 Cuisson de viande et de

• Pour les aliments très gras, utilisez un

plat à rôtir pour éviter de salir le four de

manière irréversible.

• Avant de couper la viande, laissez-la re-

poser pendant environ 15 minutes afin

d'éviter que le jus ne s'écoule.

• Pour éviter qu'une trop grande quantité

de fumée ne se forme dans le four,

ajoutez de l'eau dans le plat à rôtir.

Pour éviter que la fumée ne se conden-

se, ajoutez à nouveau de l'eau dans le

plat à rôtir à chaque fois qu'il n'en con-

8.3 Temps de cuisson

Le temps de cuisson varie selon le type

d'aliment, sa consistance et son volume.

Au départ, surveillez la cuisson lorsque

vous cuisinez. Ainsi, vous trouverez les

meilleurs réglages (fonction, temps de

cuisson, etc.) pour vos ustensiles, vos re-

cettes et les quantités lorsque vous utili-

FRANÇAIS 118.4 Tableau de référence pour rôtir et cuire

2 170 3 (2 et 4) 160 45-60 Dans un mou-

Pâte sablée 2 170 3 (2 et 4) 160 20-30 Dans un mou-

1 170 2 165 60-80 Dans un mou-

160 80-100 Dans deux

165 30-40 Dans un mou-

2 170 2 160 50-60 Dans un mou-

2 160 2 150 90-120 Dans un mou-

- - 2 et 4 120 80-100 Sur un pla-

- - 2 et 4 170 35-45 Sur un pla-

1 170 2 160 50-60 Dans un mou-

Pain blanc 1 190 1 190 60-70 1 - 2 unités,

1 190 1 180 30-45 Dans un mou-

Petits pains 2 190 2 (2 et 4) 180 25-40 6 à 8 petits

2 200 2 180 40-50 Dans un

2 200 2 175 45-60 Dans un

Bœuf 2 200 2 190 50-70 Sur une grille

Porc 2 180 2 180 90-120 Sur une grille

Veau 2 190 2 175 90-120 Sur une grille

2 210 2 200 50-60 Sur une grille

2 210 2 200 60-70 Sur une grille

2 210 2 200 70-75 Sur une grille

2 180 2 170 120-150 Avec couen-

Dinde 2 180 2 160 210-240 Entière

Oie 2 175 1 160 150-200 Entière

Avant la cuisson, faites préchauf-

fer votre four vide pendant 10 mi-

Quantité Gril Durée de cuisson

www.electrolux.comQuantité Gril Durée de cuisson

TYPE DE PLAT Quantité

TYPE DE PLAT Quantité

Pâté à la viande 750 g-1 kg 1 160-170 50-60

TYPE DE PLAT Quantité Position de

TYPE DE PLAT Quantité Position de

Selle d'agneau 1-1,5 kg 1 160-180 40-60

TYPE DE PLAT Quantité Position de

Dinde 4-6 kg 1 140-160 150-240

Poisson (à l'étuvée)

TYPE DE PLAT Quantité Position de

8.7 Déshydratation - Chaleur

Recouvrez les grilles du four de papier

Poires 3 1/4 60-70 6-9

9. ENTRETIEN ET NETTOYAGE AVERTISSEMENT Reportez-vous aux chapitres con-

cernant la sécurité.

• Nettoyez la façade du four à l'aide

d'une éponge humide additionnée

• Utilisez les produits spécifiques vendus

dans le commerce pour l'entretien des

• Nettoyez l'intérieur du four après cha-

que utilisation. Les salissures s'élimi-

nent alors plus facilement et ne risquent

• En cas de salissures importantes, net-

toyez à l'aide d'un nettoyant pour four.

• Après chaque utilisation, lavez tous les

accessoires pour four et séchez-les.

Utilisez un chiffon doux additionné

d'eau savonneuse tiède.

• Si vous avez des accessoires anti-ad-

hérents, ne les nettoyez pas avec des

produits agressifs, des objets pointus ni

au lave-vaisselle. Vous risqueriez de dé-

truire le revêtement anti-adhérent.

Appareils en acier inoxydable

Nettoyez la porte uniquement

avec une éponge humidifiée. Sé-

chez-la avec un chiffon doux.

N'utilisez jamais de produits abra-

sifs ou corrosifs, d'éponges mé-

talliques ou de substances acides

susceptibles d'endommager le re-

vêtement du four. Nettoyez le

bandeau de commande du four

en observant ces mêmes recom-

9.1 Nettoyez le joint

d'étanchéité de la porte

• Vérifiez régulièrement le joint d'étan-

chéité de la porte. Le joint d'étanchéité

de la porte est posé sur l'encadrement

de la cavité du four. N'utilisez pas l'ap-

pareil si le joint d'étanchéité de la porte

est endommagé. Contactez le service

• Pour le nettoyage du joint d'étanchéité

de la porte, consultez les informations

générales concernant le nettoyage.

9.2 Supports de grille amovibles

et panneaux catalytiques

Pour nettoyer le four, retirez les supports

de grille et les panneaux catalytiques.

FRANÇAIS 19AVERTISSEMENT Soyez prudent lorsque vous reti-

rez les supports de grille. Les pan-

neaux catalytiques ne sont pas fi-

xés sur les parois du four et peu-

vent tomber lors du retrait des

AVERTISSEMENT Avant toute opération d'entretien,

assurez-vous que l'appareil est

froid. Risque de brûlure !

Retrait des glissières latérales

Écartez l'avant de la glissière de la

Maintenez l'arrière des supports et le

panneau catalytique en place de l'au-

Écartez l'arrière de la glissière de la

paroi latérale et retirez-la.

Remontage des supports de

Installez les supports de grille selon la mê-

me procédure, mais dans l'ordre inverse.

Les extrémités arrondies des sup-

ports de grille doivent être orien-

9.3 Parois catalytiques

Les parois recouvertes d'émail catalytique

sont auto-nettoyantes. Cette matière ab-

sorbe les graisses qui s'accumulent sur

les parois lors du fonctionnement du four.

Pour faciliter le processus d'auto-

1. Allumez l'éclairage du four.

2. Retirez les accessoires de l'appareil.

3. Nettoyez la sole du four à l'eau chau-

de et au liquide vaisselle, puis faites-la

Sélectionnez la fonction

5. CATA et 1.00 clignotent sur l'afficha-

6. Laissez l'appareil en fonctionnement

pendant une heure, à vide.

7. Lorsque l'appareil a refroidi, essuyez-

le à l'aide d'une éponge douce humi-

AVERTISSEMENT N'utilisez jamais de sprays pour

four, de produits abrasifs, de sa-

von ni d'autres produits de net-

toyage pour nettoyer la surface

catalytique. Vous risqueriez d'en-

dommager la surface catalytique.

La décoloration de la surface ca-

talytique est sans effet sur ses

propriétés catalytiques.

www.electrolux.com9.4 Éclairage du four

AVERTISSEMENT Soyez prudent lorsque vous chan-

gez l'éclairage du four. Il existe un

risque d'électrocution.

Avant de remplacer l'éclairage du

• Retirez les fusibles de la boîte à fusibles

ou coupez le disjoncteur.

Placez un chiffon sur la sole du

four afin de protéger l'éclairage du

four et le diffuseur en verre.

Prenez toujours l'ampoule halogè-

ne avec un chiffon pour éviter que

des résidus de graisse sur l'am-

poule ne prennent feu.

Tournez le diffuseur en verre vers la

gauche pour le retirer.

Nettoyez le diffuseur en verre.

Remplacez l'ampoule du four par une

ampoule résistant à une température

Utilisez le même type d'ampoule pour

Remettez en place le diffuseur en ver-

9.5 Nettoyage de la porte du

La porte du four est dotée de trois pan-

neaux de verre. Vous pouvez retirer la

porte du four ainsi que les panneaux de

verre intérieurs afin de les nettoyer.

Si vous tentez d'extraire les pan-

neaux de verre sans avoir au pré-

alable retiré la porte du four, celle-

ci peut se refermer brusquement.

Retrait de la porte du four et du panneau de verre

Ouvrez la porte en grand et identifiez

la charnière située à droite de la por-

Poussez le composant de serrage

jusqu'à ce qu'il se retire.

D'une main, maintenez le composant

que vous venez de pousser. De l'au-

tre main, servez-vous d'un tournevis

pour soulever et faire pivoter le levier

de la charnière droite.

Identifiez la charnière à gauche de la

Soulevez et faites tourner le levier sur

la charnière gauche.

www.electrolux.com6.

Fermez la porte du four à la première

position d'ouverture (mi-parcours).

Tirez la porte vers l'avant et retirez-la

Déposez la porte sur une surface sta-

ble recouverte d'un tissu doux.

Débloquez le système de verrouillage

afin de retirer les panneaux de verre.

Faites pivoter les deux fixations de

90° et retirez-les de leurs logements.

Soulevez les panneaux de verre avec

précaution (étape 1), puis retirez-les

un à un (étape 2). Commencez par le

Nettoyez les panneaux de verre avec

de l'eau savonneuse. Séchez soi-

gneusement les panneaux de verre.

Réinstallation de la porte et du panneau de verre

Une fois le nettoyage terminé, replacez les

panneaux de verre et la porte du four. Ré-

pétez les étapes ci-dessus dans l'ordre

Veillez à remettre les panneaux de verre

en place dans le bon ordre. Le second

panneau est décoré d'un motif ornemen-

tal. La zone imprimée doit faire face à l'in-

térieur de la porte. Après l'installation, vé-

rifiez que la surface du panneau de verre

où se trouve la zone imprimée est lisse au

toucher (le relief doit être de l'autre côté).

Veillez à poser correctement le panneau

de verre du milieu dans son logement (voir

10. EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Reportez-vous aux chapitres con-

cernant la sécurité.

Problème Cause probable Solution

Le four ne chauffe pas. L'appareil est éteint. Allumez l'appareil.

Le four ne chauffe pas. L'horloge n'est pas ré-

Réglez l'horloge. Repor-

tez-vous au chapitre

« Réglage de l'heure ».

Le four ne chauffe pas. Les réglages nécessaires

n'ont pas été effectués.

Vérifiez que les réglages

Le four ne chauffe pas. Le dispositif d'arrêt auto-

Reportez-vous à « Arrêt

Le four ne chauffe pas. Le fusible dans la boîte à

Vérifiez le fusible. Si le fu-

sible disjoncte de manière

répétée, faites appel à un

électricien qualifié.

24 www.electrolux.comProblème Cause probable Solution

L'éclairage du four ne

L'éclairage du four est

Remplacez l'ampoule du

Le four ne chauffe pas.

L'affichage indique De-

Le mode démo est acti-

Éteignez l'appareil.

Lorsque le signal so-

nore retentit, tournez

la manette des fonc-

fonctions du four sur

Relâchez la touche +.

Tournez le thermostat

trois fois vers la droi-

te. Un signal sonore

retentit trois fois. Le

Un code d'erreur s'affi-

Un défaut électronique

Éteignez l'appareil à

l'aide du fusible de

l'habitation ou du dis-

joncteur situé dans la

boîte à fusibles, puis

remettez-le en fonc-

reur s'affiche à nou-

au service après-ven-

De la vapeur et de la con-

densation se déposent

sur les aliments et dans le

Le plat est resté trop

longtemps dans le four.

Une fois la cuisson termi-

née, ne laissez pas les

plats dans le four plus de

Si vous ne trouvez pas de solution au pro-

blème, veuillez contacter votre revendeur

ou le service après-vente.

Les informations à fournir au service

après-vente figurent sur la plaque signalé-

tique. La plaque signalétique se trouve sur

le cadre avant de la cavité de l'appareil.

Nous vous recommandons de noter ces informations ici :

Numéro du produit (PNC)

FRANÇAIS 25Numéro de série (S.N.)

11. INSTALLATION AVERTISSEMENT Reportez-vous aux chapitres con-

cernant la sécurité.

11.2 Installation électrique

AVERTISSEMENT Le branchement électrique doit

être confié à un électricien qualifié.

Le fabricant ne pourra être tenu

pour responsable si vous ne res-

pectez pas les précautions de sé-

curité du chapitre « Consignes de

Cet appareil n'est fourni qu'avec un câble

Types de câbles compatibles pour l'instal-

lation ou le remplacement : H07 RN-F,

H05 RN-F, H05 RRF, H05 VV-F, H05

V2V2-F (T90), H05 BB-F.

Pour la section du câble, consultez la

puissance totale (sur la plaque signaléti-

que) et le tableau :

26 www.electrolux.comLe fil de masse (fil jaune/vert) doit faire

2 cm de plus que les fils de phase et neu-

tre (fils bleu et marron).

12. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.
