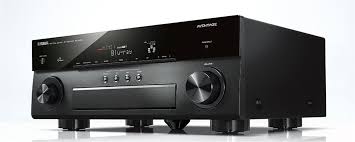

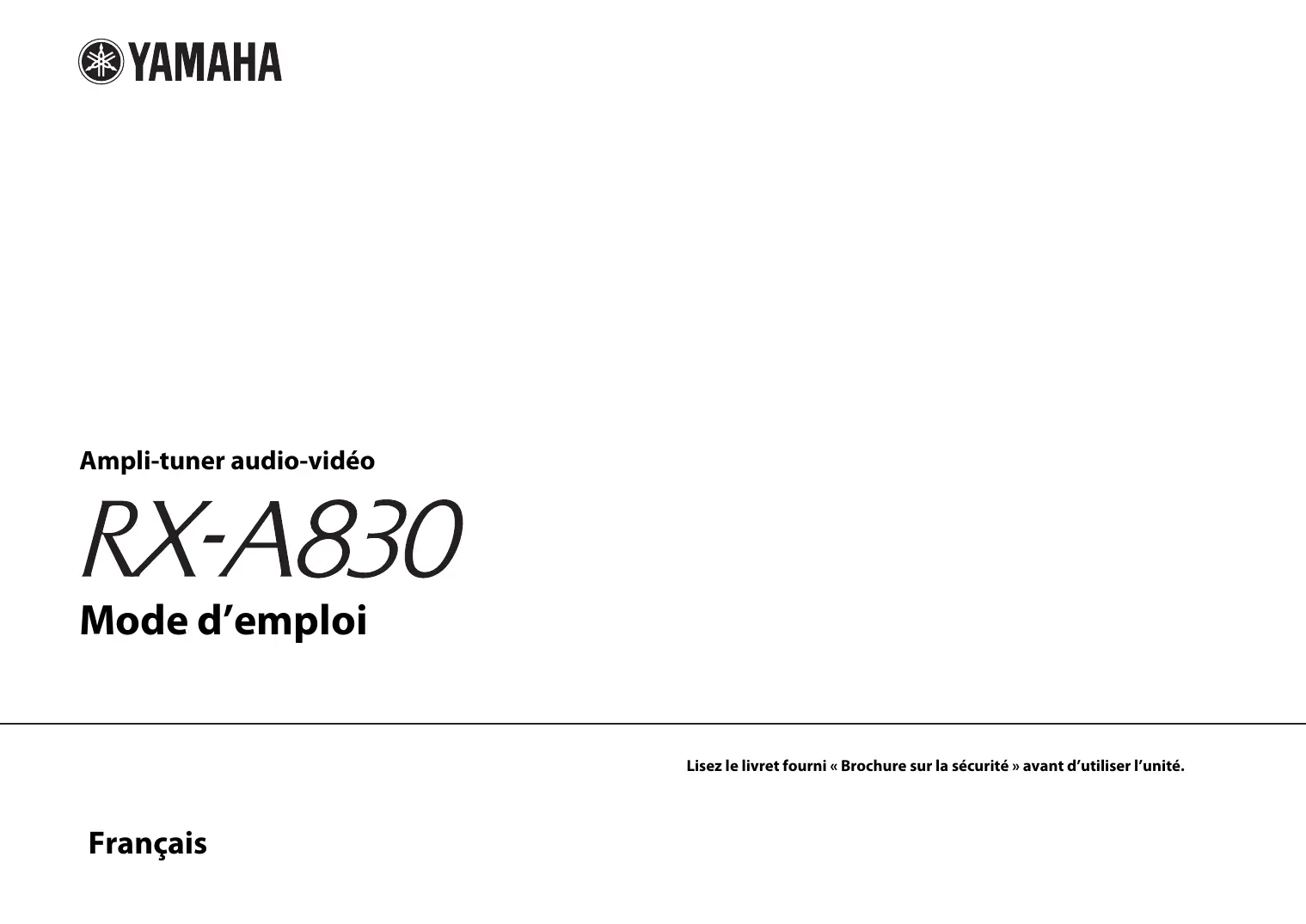

Retrouvez gratuitement la notice de l'appareil RX-A830 YAMAHA au format PDF.
Téléchargez la notice de votre Récepteur audio-vidéo au format PDF gratuitement ! Retrouvez votre notice RX-A830 - YAMAHA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RX-A830 de la marque YAMAHA.
• Pointez la télécommande en direction du capteur situé sur l’unité et respectez la distance de fonctionnement indiquée ci-dessous.
• Ce manuel décrit les opérations réalisables avec la télécommande fournie. • Dans ce manuel, le terme « iPod » désigne à la fois un « iPod », un « iPhone » et un « iPad », sauf avis contraire. •
• Optimisation automatique des réglages . p.35 d’enceintes en fonction de la pièce (YPAO) • Reproduction de sources audio stéréo ou . p.51 multivoies grâce aux champs sonores, comme dans les salles de cinéma et de concert (CINEMA DSP) • Profiter de la musique compressée de meilleure qualité (Compressed Music Enhancer)
Virtual Presence Speaker (VPS) produit un son d’ambiance 3D.
Utilisez le réglage « Entrée audio » du menu « Entrée » pour modifier la combinaison des prises d’entrée vidéo/audio afin qu’elle corresponde à la combinaison des prises de sortie de l’appareil externe (p.27). Les sorties vidéo et audio ne sont pas synchronisées... Utilisez l’option « Synchronisation lèvres » du menu « Réglage » pour ajuster le délai entre la sortie vidéo et audio (p.91).
Utilisez l’option « Sortie Audio » du menu « Réglage » pour sélectionner la destination de sortie des signaux transmis dans l’unité (p.94). Les enceintes de votre téléviseur peuvent être sélectionnées en tant que destination de sortie.
Lors de l’utilisation d’un téléviseur compatible avec la fonction ARC, vous avez besoin d’un seul câble HDMI pour restituer des signaux vidéo vers le téléviseur, recevoir des signaux audio à partir de ce dernier et transmettre des signaux de contrôle HDMI. Contrôle
Vous pouvez accéder aux différents contenus (de type iPod, dispositif USB et réseau), afficher des informations ou configurer aisément les paramètres à l’aide du menu qui s’affiche à l’écran.
Le mode ECO (fonction d’économie d’énergie) permet de réduire la consommation d’énergie de l’unité (p.99).
Utilisez l’option « Language » du menu « Réglage » pour sélectionner l’une des langues suivantes : anglais, japonais, français, allemand, espagnol, russe, italien ou chinois (p.34). Je souhaite mettre à jour le microprogramme… Utilisez l’option « UPDATE » du menu « ADVANCED SETUP » pour mettre à jour le microprogramme de l’unité (p.104). Si l’unité est connectée à Internet, un message correspondant s’affiche sur le téléviseur lorsqu’une mise à jour du microprogramme est disponible (p.110). Il existe plusieurs autres fonctions permettant de personnaliser l’unité. Pour plus d’informations, reportez-vous aux pages suivantes : • Réglages d’entrée (p.78) • Réglages SCENE (p.81) • Réglages des programmes sonores et des décodeurs d’ambiance (p.83) • Réglages des diverses fonctions (p.86) • Vue Informations (telle que signal audio et signal vidéo) (p.101) • Paramètres du système (p.102)
• Veille du réseau est activé (p.95) • Un iPod est en charge (p.56)
Active/désactive la sortie audio sur Zone2 (p.72).
Enregistre les stations radio FM/AM en tant que stations préréglées (p.52).
Indiquent les touches de curseur de la télécommande actuellement opérationnelles.
3 Prise DC OUT Pour le raccordement à un accessoire en option.
Pour le raccordement à un téléviseur compatible HDMI et la restitution de signaux vidéo/audio (p.21). En cas d’utilisation de la fonction ARC, le signal audio du téléviseur peut également être reçu par la prise HDMI OUT 1.
F Prises ZONE2 OUT Pour le raccordement à l’amplificateur externe utilisé en Zone2 et la restitution des signaux audio (p.71).
(Sauf pour les modèles destinés aux États-Unis et au Canada) Pour le raccordement à une platine (p.29).
Change l’appareil externe à contrôler sans modifier la source d’entrée. PHONO (Sauf pour les modèles destinés aux États-Unis et au Canada) Prises PHONO
• Pour utiliser les appareils externes à l’aide de la télécommande, enregistrez un code de télécommande pour chacun d’eux avant d’utiliser (p.105).
Raccordez les enceintes à l’unité.
Raccordez l’unité à un réseau.
La préparation est désormais terminée. Vous pouvez visionner des films, écouter de la musique, la radio et d’autres contenus sur l’unité !
Produit les sons d’ambiance des voies arrière gauche/droite.
Pour créer un champ sonore 3D naturel, utilisez-les comme enceintes de présence. • Deux caissons de graves raccordés à l’unité produisent les mêmes sons.
Ce système d’enceinte forme une enceinte de présence virtuelle (VPS) en utilisant les enceintes avant, centrales et d’ambiance afin de produire un champ sonore 3D. Il vous permet également de bénéficier d’un son surround étendu grâce à l’enceinte d’ambiance arrière.
(avec enceintes d’ambiance arrière)
« Affect. amp puiss. » (p.88) du menu « Réglage » sur « 5ch BI-AMP » après avoir raccordé le câble d’alimentation à une prise secteur.
• Avant d’effectuer les connexions bi-amplificatrices, enlevez toutes les fixations ou les câbles qui raccordent un haut-parleur de graves à un haut-parleur d’aigus. Reportez-vous au mode d’emploi des enceintes pour plus de détails. Si vous ne réalisez pas de connexions bi-amplificatrices, assurez-vous que les fixations ou les câbles sont connectés avant de raccorder les câbles d’enceinte. • Il est impossible d’utiliser des enceintes surround arrière avec des connexions bi-amplificatrices.
• Utilisez les câbles HDMI à grande vitesse pour profiter de vidéos 3D ou 4K
Reportez-vous au mode d’emploi du téléviseur pour choisir un mode de raccordement.
(Contrôle HDMI/Téléviseur compatible ARC) Raccordez le téléviseur à l’unité avec un câble HDMI.
(p.93) du menu « Réglage ».
• Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.25).
Cette fonction permet aux signaux audio de se déplacer dans les deux sens lorsque la fonction de contrôle HDMI est activée. Si vous raccordez à l’unité un téléviseur prenant en charge le contrôle HDMI et la fonction ARC à l’aide d’un seul câble HDMI, vous pouvez restituer des signaux vidéo/audio sur le téléviseur ou recevoir les signaux audio du téléviseur sur l’unité.
Si ce n’est pas le cas, sélectionnez la source d’entrée manuellement. Au niveau du téléviseur : la vidéo de l’appareil de lecture s’affiche.
• Si l’unité n’est pas synchronisée avec les opérations d’alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur.
« Réglage » sur « Désactivé » et utilisez un câble optique numérique pour transmettre des signaux audio TV sur l’unité (p.23).
également modifier l’attribution d’entrée pour SCENE(TV).
(p.93) du menu « Réglage ».
Pour utiliser la fonction de contrôle HDMI, vous devez configurer les réglages suivants. Pour plus de détails sur les réglages et le fonctionnement de votre téléviseur, reportez-vous au manuel d’utilisation de ce dernier.
• Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.25).
(Téléviseur avec prises d’entrée HDMI) Raccordez le téléviseur à l’unité à l’aide d’un câble HDMI et d’un câble optique numérique. Prise HDMI OUT 1 L’unité (arrière) • Si l’unité n’est pas synchronisée avec les opérations d’alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur.
OPTICAL pour raccorder le téléviseur, utilisez l’option « Entrée audio TV » (p.93) du menu « Réglage » pour modifier l’attribution de l’entrée audio du téléviseur. Pour utiliser la fonction SCENE (p.44), vous devez également modifier l’attribution d’entrée pour SCENE(TV).
• Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • Si vous avez raccordé un appareil externe aux prises AV 4 ou si vous souhaitez utiliser une autre prise d’entrée (autre que la prise OPTICAL) pour raccorder le téléviseur, raccordez le téléviseur à la prise AV 1–6 ou à la prise AUDIO 1–2. Pour utiliser la fonction SCENE (p.44), vous devez également modifier l’attribution d’entrée pour SCENE(TV). • Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.25).
(tels que des lecteurs BD/DVD)
Vous pouvez ainsi raccorder un appareil vidéo équipé des prises de sortie vidéo/audio suivantes :
Utilisez la prise VIDEO AUX pour raccorder temporairement un appareil de lecture à l’unité. Utilisez la prise USB pour raccorder un iPod ou un dispositif de stockage USB. Pour plus d’informations, reportez-vous à la section « Raccordement d’un iPod » (p.56) ou « Raccordement d’un dispositif de stockage USB » (p.60). Avant de procéder au raccordement, arrêtez la lecture sur l’appareil et baissez le volume de l’unité.
(Sauf pour les modèles destinés aux États-Unis et au Canada) • La prise PHONO de l’unité est compatible avec une cartouche MM. Pour se connecter à une platine au moyen d’une cartouche MC à faible tension, utilisez un transformateur survolteur. • Le raccordement de la platine à la borne GND de l’unité permet de réduire le bruit du signal.
• Vous devez préparer un câble HDMI correspondant aux prises de sortie de votre appareil.
à l’unité à l’aide d’un câble de broche vidéo et d’un câble de broche stéréo. L’unité (avant)
(VIDEO/AUDIO), l’unité restitue les signaux vidéo/audio reçus via la prise VIDEO AUX (HDMI/MHL IN).
• Si l’option « Attente Inchangé » (p. 94) du menu « Réglage » est définie sur « Activé », vous pouvez restituer des signaux vidéo/audio sur le téléviseur ou contrôler l’appareil mobile à l’aide de la télécommande de l’unité, même si cette dernière est en mode veille. • L’unité alimente l’appareil mobile si : – elle est allumée ; – elle est en mode veille avec l’option « Attente Inchangé » (p. 94) du menu « Réglage » définie sur « Activé ».
6 Raccordement à un réseau Raccordez l’unité à votre routeur au moyen d’un câble de réseau STP (câble droit CAT-5 ou supérieur) disponible dans le commerce. Vous pouvez écouter la radio Internet ou lire des fichiers de musique stockés sur des serveurs multimédias, de type PC et Network Attached Storage (NAS), sur l’unité.
• Déroulez uniquement la longueur nécessaire du câble de l’antenne AM.
– Lorsque vous utilisez un amplificateur externe qui ne dispose pas de dérivation de la commande du volume, ne raccordez aucun autre appareil (sauf l’unité) à l’amplificateur.
• Pour copier un contenu audio depuis un appareil audio, raccordez ce dernier aux prises AV 5–6 ou AUDIO 1–2 de l’unité. • Assurez-vous de réserver l’usage des prises AV OUT au raccordement d’appareils d’enregistrement.
3 Prises SUR. BACK Sons de la voie surround arrière de sortie. Lorsque vous n’utilisez qu’un amplificateur externe pour la voie surround arrière, vous devez la raccorder à la prise SINGLE (côté gauche).
• Veillez à régler le commutateur VOLTAGE SELECTOR de l’unité AVANT de brancher le câble d’alimentation dans la prise secteur. Un réglage incorrect du commutateur VOLTAGE SELECTOR risque d’endommager l’unité et de provoquer un incendie.
• Les informations affichées sur la face avant sont exclusivement présentées en anglais.
« Setup » et appuyez sur ENTER.
Non toujours fixe. Prenez les mesures depuis une seule (par défaut) position. Les réglages de l’enceinte seront optimisés pour s’adapter à cette position (mesure unique).
Si l’option « Multi Position » est réglée sur « Oui » : « Mesure à plusieurs positions d’écoute (plusieurs mesures) » (p.38) Si l’option « Multi Position » est réglée sur « Non » : « Mesure à une position d’écoute (mesure unique) » (p.37)
• Pour vérifier les résultats de la mesure, sélectionnez « Résultat ». Pour plus d’informations, reportez-vous à la section « Vérification des résultats de la mesure » (p.39).
Large : L’enceinte peut reproduire efficacement les signaux de fréquences graves. Petite : L’enceinte ne peut pas reproduire efficacement les signaux de fréquences graves.
3 Le nombre de positions mesurées (si vous effectuez plusieurs mesures)
(côté Gauche). Suivez les instructions affichées à l’écran pour sortir du mode YPAO, mettez l’unité hors tension, puis raccordez à nouveau l’enceinte.
à l’écran pour redémarrer la mesure.
à l’écran pour redémarrer la mesure. Si cette erreur se répète, contactez votre revendeur ou le centre d’entretien Yamaha agréé.
à 24 m maximum de la position d’écoute.
Il y a une différence de volume importante entre les enceintes. volume du caisson de graves. Nous vous conseillons d’utiliser les mêmes enceintes ou des enceintes dont les spécifications sont aussi similaires que possible.
HDMI OUT 1+2 • Pour mettre le son en sourdine, appuyez sur MUTE. Appuyez de nouveau sur MUTE pour remettre le son. • Pour régler les aigus et les graves, utilisez le menu « Option » ou la touche TONE CONTROL du panneau avant (p.76).
• Si vous n’avez pas encore enregistré le code de télécommande de l’appareil de lecture, reportez-vous à la section « Enregistrement de codes de télécommande pour les appareils de lecture » (p.106) avant d’effectuer cette opération. • Vous pouvez également configurer les attributions de scène dans le menu « Scène » (p.80). • La fonction de lecture SCENE vous permet de démarrer la lecture d’appareils externes raccordés à l’unité automatiquement via HDMI. Pour activer la fonction de lecture SCENE link, indiquez le type d’appareil dans « Pilot. périphér. » (p.81) du menu « Scène ».
c Utilisez les touches de curseur pour sélectionner un programme sonore et un décodeur d’ambiance et appuyez sur ENTER.
• Lorsque vous lisez des signaux audio avec une fréquence d’échantillonnage supérieure à 96 kHz, le mode de décodage direct (p.49) est sélectionné automatiquement. • Vous pouvez vérifier quelles enceintes restituent actuellement du son grâce aux témoins d’enceinte du panneau avant de l’unité (p.9) ou dans l’écran « Signal audio » du menu « Information » (p.100).
• Appuyez sur STRAIGHT.
Ce mode vous permet de profiter de la pureté du son haute fidélité grâce à la réduction du bruit électrique des autres circuits (p.50).
• Appuyez sur ENHANCER. In diesem Modus können Sie vorkomprimierte Musik mit größerer Celle-ci crée des champs sonores qui vous permettent de vous sentir chez vous comme au cinéma ou dans une salle de concert et de profiter de champs sonores stéréoscopiques réalistes.
« CINEMA DSP n » s’allume VOL. 7 voies et un champ sonore correctement orienté n'utilisant que les enceintes latérales avant.
Appuyez sur SUR.DECODE pour sélectionner un décodeur d’ambiance. À chaque pression de cette touche, le décodeur d’ambiance change. VOL.
9 kHz pour AM. Réglez les pas de fréquence sur 100 kHz pour FM et 10 kHz pour AM en fonction de votre pays ou de votre région.
Lorsque vous accordez une Radio Data System station d’émission (p.53), les informations Radio Data System (« Program Service », « Program Type, » « Radio Text » et « Clock Time ») s’affichent également.
(Sauf modèles pour le Royaume-Uni et l’Europe) Sélectionnez cette icône et appuyez sur ENTER pour basculer entre FM et AM.
« TUNED » s’allume lorsque l’unité reçoit un signal provenant d’une station de radio. « STEREO » s’allume en cas de réception d’un signal stéréo. POP-UP/MENU ON SCREEN
Raccordez votre iPod à l’unité à l’aide du câble USB fourni avec l’iPod.
être compatibles selon le modèle ou la version du logiciel de l’iPod. • Pour lire des vidéos d’iPod sur l’unité, un câble AV Composite Apple (non fourni) est requis. Raccordez les fiches USB et vidéo composite du câble AV Composite Apple aux prises USB et VIDEO AUX (VIDEO) du panneau avant. Pour sélectionner une vidéo, utilisez l'iPod lui-même en mode lecture simple (p.58).
• Déconnectez l’iPod de la prise USB lorsque vous ne l’utilisez pas.
Affiche la liste du contenu de l’iPod. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.
10 pages vers le haut Accède à 10 pages en avant ou en arrière. 10 pages vers le bas Retour
• Pour revenir à l’écran précédent, appuyez sur RETURN. • Pour utiliser l’iPod afin de sélectionner manuellement un contenu ou commander la lecture, passez en mode de lecture simple (p.58).
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
• Vous pouvez également utiliser les touches d’opération de l’appareil externe de la télécommande pour commander la lecture.
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
• Certaines fonctions risquent de ne pas être compatibles, selon le modèle ou le fabricant du dispositif de stockage USB. • Le contenu Digital Rights Management (DRM) ne peut pas être lu.
Vous pouvez commander le dispositif de stockage USB à l’aide du menu affiché sur l’écran du téléviseur.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur ((q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection.
LECTURE ➤ Lecture de musique stockée sur un dispositif de stockage USB Fr
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN. Menu
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
Réglage du partage de support
LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
3 Liste de contenu Affiche la liste du contenu du PC. Utilisez les touches de curseur pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.
LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN.
• Le texte entre parenthèses correspond aux témoins de l’afficheur de la face avant.
(a, s, d, f, g) de la télécommande pour commander la lecture.
(Repeat) Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN.
Passe à l’écran de lecture.
• Certaines informations peuvent ne pas être disponibles en fonction de la station.
PC. Pour utiliser cette fonction, le vTuner ID de l’unité et votre adresse de courrier électronique sont nécessaires à la création de votre compte personnel
LECTURE ➤ Écoute de la radio Internet
• Vous pouvez également utiliser les touches d’opération d’appareil externe (a, s, d, f, g) de la télécommande pour commander la lecture.
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN.
Par exemple, pendant que vous regardez la télévision dans la salle de séjour (zone principale), une autre personne peut écouter la radio dans le bureau (Zone2).
Raccordez les enceintes placées dans Zone2 à l’unité à l’aide des câbles d’enceinte. Afin d’utiliser les bornes EXTRA SP pour les enceintes Zone2, réglez l’option « Affect. amp puiss. » (p.88) du menu « Réglage » sur « 7ch +1ZONE » après avoir raccordé le câble d’alimentation à une prise secteur.
(l’unité ou un amplificateur externe).
• Retirez le câble d’alimentation de l’unité de la prise électrique murale avant de raccorder les enceintes ou un amplificateur externe. • Veillez à ce que les fils conducteurs du câble de l’enceinte ne se touchent pas ou n’entrent pas en contact avec les parties métalliques de l’unité. Ce contact risque d’endommager l’unité ou les enceintes. Si un court-circuit survient au niveau des câbles de l’enceinte, le message « Check SP Wires » apparaît sur l’afficheur de la face avant lors de la mise sous tension de l’unité.
émetteur de signal infrarouge aux prises REMOTE IN/OUT de l’unité.
Lorsque le mode fête est activé, « PARTY » s’allume sur l’afficheur de la face avant.
• Pour éviter tout bruit inattendu, ne lisez jamais de CD DTS dans Zone2.
Appuyez sur INFO. Chaque fois que vous appuyez sur la touche, l’élément affiché change.
Règle le volume du son des dialogues. Si vous n’entendez pas clairement le son des dialogues, vous pouvez accroître leur volume en augmentant ce réglage.
– Virtual Presence Speaker (VPS) (p.46) fonctionne. (Vous pouvez entendre le son des dialogues depuis les enceintes d’ambiance arrière selon la position d'écoute.)
0 à 5 (Plus la valeur est élevée plus la position est haute)
Si deux enceintes surround arrière sont raccordées, l’unité restitue les signaux à 5.1 voies dans le système à 7.1 voies.
(bPLIIxMo) • Pour revenir à l’écran précédent pendant les opérations du menu, appuyez sur RETURN.
• Les éléments disponibles varient en fonction de la source d’entrée sélectionnée.
Par exemple, utilisez cette fonction dans les cas suivants : • Raccordement d’un appareil de lecture qui prend en charge la sortie vidéo HDMI, mais pas la
HDMI 1–7, V-AUX, AV 1–6, AUDIO 1–2, USB, PHONO* * Sauf modèles pour les États-Unis et le Canada Sélectionnez « AV2 » ou « AV3 » et raccordez l’appareil aux prises audio correspondantes de l’unité à l’aide d’un câble coaxial numérique. (Pour une entrée audio via des prises audio analogiques) Sélectionnez « AV5 », « AV6 » ou « AUDIO1 » ou « AUDIO2 » et raccordez l’appareil aux prises audio correspondantes de l’unité à l’aide d’un câble de broche stéréo. • Vous ne pouvez pas modifier le modèle ou l’icône pour « USB » lorsqu’un iPod est raccordé.
Règle le format de la lecture audio numérique sur « DTS ». Par exemple, si l’unité ne détecte aucun appareil audio DTS et émet un bruit, définissez « Mode décodeur » sur « DTS ». Sources d’entrée HDMI 1–7, V-AUX, AV 1–4 Réglages Utilisez les touches de curseur pour sélectionner « Scène » et appuyez sur ENTER.
Permet de sélectionner la sortie vidéo avec la source d’entrée audio. Sources d’entrée Lorsque cette fonction est activée, vous pouvez contrôler la lecture de l’unité depuis des DMC (tels que Windows Media Player 12) se trouvant sur le même réseau.
Sélectionnez « DÉTAIL » pour configurer le réglage de lecture SCENE link ou afficher les attributions de scène.
Rappelle une scène sélectionnée et démarre sa lecture sur un appareil externe raccordé à l’unité via HDMI. (Lecture SCENE link) Réglages également d’activer le téléviseur s’il est compatible avec le contrôle HDMI.
SCENE1 (BD/DVD), SCENE2 (TV): Contrôle HDMI SCENE3 (NET), SCENE4 (RADIO): Désactivé
Enregistrer Vous pouvez modifier les réglages des programmes sonores et des décodeurs d’ambiance à l’aide de l’écran du téléviseur.
2 Appuyez sur ENTER accéder à l’écran de modification du nom. Utilisez les touches de curseur et ENTER pour renommer et sélectionnez « SAISIR » pour confirmer la saisie.
Supérieur pour améliorer l’effet de délai et inférieur pour le réduire.
• Pour restaurer les réglages du programme sonore sélectionné à leurs valeurs par défaut, sélectionnez « Supprimer ».
Ajuste l’effet d’élargissement du champ sonore de présence.
0.1 à 2.0 Supérieur pour améliorer l’effet d’élargissement et inférieur pour le réduire.
Supérieur pour améliorer la réflectivité et inférieur pour la réduire.
Supérieur pour enrichir le son de réverbération et inférieur pour obtenir un son clair.
Supérieur pour améliorer l’effet de délai et inférieur pour le réduire.
Supérieur pour améliorer le haut et inférieur pour améliorer le bas. Les enceintes de présence ne produisent pas de son lorsque « Balance hauteur » est réglé sur « 0 ».
(p.70) en plus du système d’enceintes de la zone principale.
LFE (effet de basses fréquences) et les composantes basse fréquence à partir d’autres voies.
Règle les enceintes qui produisent les composantes basse fréquence de la voie avant. Réglages Aucun
« Avant » est réglée sur « Petite ».
Réglages 40 Hz, 60 Hz, 80 Hz (par défaut), 90 Hz, 100 Hz, 110 Hz, 120 Hz, 160 Hz, 200 Hz
• Pour restaurer les réglages par défaut de toutes les enceintes, sélectionnez « Eff. données PEQ », puis « OK ».
0,30 m à 24,00 m (1,0 ft à 80,0 ft), *incréments de 0,05 m (0,2 ft)
Choix Avant G, Avant D, Centre, Surround G, Surround D, Surr. arr. G, Surr. arr. D, Présence av. G, Présence av. D, Subwoofer Plage de réglage -10,0 dB à +10,0 dB (incréments de 0,5 dB) Réglage par défaut 0,0 dB Plage de réglage Gain : -20,0 dB à +6,0 dB
Règle la tonalité à l’aide d’un égaliseur. Fréquence : Utilisez les touches de curseur (e/r) pour régler la fréquence centrale de la bande sélectionnée et les touches de curseur (q/w) pour régler le gain. Q : Utilisez les touches de curseur (e/r) régler le facteur Q (bande passante) de la bande sélectionnée et les touches de curseur (q/w) pour régler le gain. Plage de réglage Gain : -20,0 dB à +6,0 dB Fréquence centrale : 31,3 Hz à 16,0 kHz Facteur Q : 0.500 à 10.08
Auto (par défaut) Désactivé (par défaut) Ne génère pas de sortie des tonalités d’essai. Activé
Configure les réglages de sortie audio.
Permet de régler manuellement le délai entre la sortie vidéo et la sortie audio lorsque « Sélection Auto/Manuel » est réglé sur « Manuel ». Vous pouvez effectuer un réglage précis de la synchronisation des signaux audio de sortie lorsque « Sélection Auto/Manuel » est réglé sur « Auto ». Plage de réglage 0 ms à 500 ms (incréments de 1 ms)
Ajuste le délai entre la sortie vidéo et la sortie audio.
Lors de la lecture de signaux Dolby TrueHD, la dynamique est réglée automatiquement sur la base des informations de signal d’entrée.
Sélectionne une résolution pour les signaux vidéo HDMI émis lorsque « Mode vidéo » est réglé sur « Traitement ». Réglages « MON.CHK » (p.103) du menu « ADVANCED SETUP » sur « SKIP », puis essayez à nouveau. Remarque : les vidéos émises peuvent ne pas s’afficher normalement sur votre téléviseur.
• Pour utiliser le contrôle HDMI, vous devez procéder au réglage de la liaison du contrôle HDMI (p.124) après avoir raccordé les appareils compatibles avec le contrôle HDMI.
« Contrôle HDMI » est réglé sur « Activé ». La source d’entrée de l’unité bascule automatiquement sur Audio TV lorsque l’entrée TV est basculée sur son syntoniseur intégré. Réglages Choisit d’utiliser ou non le contrôle HDMI pour lier le comportement de veille du téléviseur et de l’unité lorsque « Contrôle HDMI » est réglé sur « Activé ».
(par défaut) Configure les réglages de réseau.
(veille du réseau). Réglages Désactivé (par défaut) Désactive la fonction de veille du réseau. Activé
« OK » et appuyez sur ENTER.
Plage de réglage -30,0 dB à +15,0 dB (incréments de 5,0 dB), +16,5 dB Réglage par défaut +16,5 dB
Active/désactive le passage au mode fête (p.73).
Règle la luminosité de l’afficheur de la face avant. Plage de réglage -4 à 0 (supérieur pour une luminosité plus forte) Réglage par défaut
Lorsque « Mode déclencheur » est réglé sur « Source », la transmission du signal électronique est synchronisée avec le basculement de l’entrée dans la zone principale ou dans Zone2.
Alimentation à rebours démarre sur l’afficheur de la face avant.
Lorsque le mode eco est activé, vous pouvez réduire la consommation d’énergie de l’unité. Réglages Désactivé (par défaut) Désactive le mode ECO. Activé
Vous pouvez consulter les informations relatives à l’unité à l’aide de l’écran du téléviseur.
écran. Vous pouvez mettre à jour le microprogramme de l’unité en appuyant sur ENTER à l’écran et en suivant la procédure indiquée dans la section « Mise à jour du microprogramme de l’unité via le réseau » (p.110).
Affiche des informations sur Zone2. Tout en appuyant sur STRAIGHT sur le panneau avant et en maintenant cette pression, appuyez sur MAIN ZONE z.
Modifiez le code de télécommande de l’unité de sorte qu’il corresponde au code de la télécommande (par défaut : ID1). Lors de l’utilisation de plusieurs récepteurs AV Yamaha, vous pouvez régler chaque télécommande avec un seul ID de commande pour leur récepteur correspondant. Réglages ID1 (par défaut), ID2 TU
Change le réglage de la fréquence de syntonisation FM/AM.
Il clignote 6 fois en cas d’échec de l’enregistrement. Répétez la procédure depuis l’étape 1.
• Réinitialisez le réglage sur « YES » si l’unité ne fonctionne plus suite à l’impossibilité d’afficher des vidéos à partir de cet appareil sur le téléviseur après avoir réglé la fonction « MON.CHK » sur « SKIP ».
Réglages NTSC, PAL Réglage par défaut
N’effectuez pas cette procédure à moins que la mise à jour du microprogramme soit nécessaire. Veillez également à lire les informations fournies avec les mises à jour avant de mettre le microprogramme à jour.
« NETWORK » et appuyez sur INFO pour lancer la mise à jour du microprogramme. Choix
Vérifiez la version du microprogramme actuellement installé sur l’unité.
• L’affichage de la version du microprogramme peut prendre un certain temps.
également de contrôler les appareils compatibles avec le contrôle HDMI raccordés à l’unité à l’aide de la télécommande. Cette fonction peut ne pas fonctionner en fonction de ce qui est spécifié sur l’appareil externe.
(cette fonction peut ne pas être disponible sur certains modèles de téléviseur). • (Modèles pour la Chine, la Corée, le Royaume-Uni et l’Europe uniquement) Vous pouvez également attribuer une fonction à chaque clé à l’aide de la fonction d’apprentissage (p.107).
• En présence de plusieurs codes, enregistrez le premier de la liste. S’il ne fonctionne pas, essayez les autres codes.
• (Modèles pour la Chine, la Corée, le Royaume-Uni et l’Europe uniquement) Vous pouvez également attribuer une fonction à chaque clé à l’aide de la fonction d’apprentissage (p.107).
SOURCE clignote deux fois, dès que le code est enregistré. Il clignote 6 fois en cas d’échec de l’enregistrement. Répétez la procédure depuis l’étape 2.
Pour un téléviseur : appuyez sur TV z.
Pour un téléviseur : appuyez sur TV z.
Répétez la procédure depuis l’étape 1.
SOURCE clignote deux fois.
VOLUME Si « Update Success Please Power Off! » apparaît sur l’afficheur de la face avant, appuyez sur MAIN ZONE z situé sur le panneau avant.
Si un enfant actionne accidentellement les boutons de réglage de l’unité principale ou de la télécommande, le volume risque d’augmenter brutalement. Cela peut également provoquer des blessures ou endommager l’unité ou les enceintes. Nous vous conseillons d’utiliser l’option « Volume maximum » du menu « Réglage » pour régler le niveau de volume maximum de l’unité à l’avance (p.92). Vous pouvez également régler le volume maximum pour Zone2 (p.97).
Par défaut, les messages courts s’affichent sur l’écran du téléviseur lorsque l’unité fonctionne (comme la sélection d’entrée et le réglage du volume). Si les messages courts vous dérangent lorsque vous regardez un film ou du sport, configurez « Message court » (p.97) dans le menu « Réglage » pour désactiver leur affichage.
Vous pouvez protéger les réglages configurés sur l’unité (comme les réglages d’enceintes) en utilisant l’option « Protect. mém. » du menu « Réglage » (p.99).
Par défaut, le volume est automatiquement réglé au niveau auquel l’unité se trouvait lorsqu’elle est passée en mode veille pour la dernière fois. Pour régler un niveau de volume fixe, utilisez l’option « Volume initial » du menu « Réglage » pour sélectionner le volume à appliquer lors de la mise sous tension du récepteur (p.92). Vous pouvez également régler le volume initial pour Zone2 (p.97).
Lorsque vous utilisez plusieurs appareils Yamaha, la télécommande peut actionner un autre produit Yamaha ou une autre télécommande peut fonctionner sur l’unité. Dans ce cas, enregistrez un code de télécommande différent pour les appareils que vous souhaitez commander à l’aide de chaque télécommande (p.102).
également changer la source d’entrée à l’aide de la télécommande de l’unité.
HDMI (p.124). Une fois que vous avez raccordé les appareils compatibles avec le contrôle HDMI (tels que des lecteurs BD/DVD) à l’unité, activez le contrôle HDMI sur
Vérifiez tout d’abord les points suivants : a Les câbles d’alimentation de l’unité, du téléviseur et des appareils de lecture (tels que des lecteurs BD/DVD) sont correctement raccordés aux prises secteur. b L’unité, le caisson de graves, le téléviseur et les appareils de lecture (tels que les lecteurs BD/DVD) sont sous tension. c Les connecteurs de chaque câble sont correctement insérés dans les prises de chaque appareil.
Contactez votre revendeur ou le centre d’entretien Yamaha le plus proche pour demander la réparation.
électrique externe (provoquée par un orage ou une décharge d’électricité statique), ou d’une baisse importante de la tension d’alimentation.
10 secondes pour initialiser et redémarrer l’unité. (Si l’anomalie persiste, débranchez la fiche du câble d’alimentation de la prise secteur et rebranchez-la.)
(mode de mise en veille).
« Veille Automatique » du menu « Réglage » sur « Désactivé » (p.99).
10 secondes pour initialiser et redémarrer l’unité. (Si l’anomalie persiste, débranchez la fiche du câble d’alimentation de la prise secteur et rebranchez-la.)
La télécommande ne fonctionne pas sur les appareils externes.
être contrôlé à l’aide de la télécommande.
(Modèles pour la Chine, la Corée, le Royaume-Uni et l’Europe uniquement)
Le code de télécommande de l’unité et celui de la télécommande ne sont pas identiques.
La distance entre les deux télécommandes n’est pas appropriée.
L’unité reçoit des signaux qu’elle ne peut pas restituer.
Pour vérifier le format audio du signal d’entrée, utilisez l’option « Signal audio » du menu « Information » (p.101).
Si le raccordement est correct, remplacez le câble d’enceinte par un autre.
La restitution à partir du caisson de graves est désactivée.
« Réglage » sur « Utiliser » (p.89).
Digital Content Protection).
« Amplificateur » sur « Activé » (p.94).
L’appareil de lecture n’émet aucun son (raccordé à l’unité avec un câble HDMI).
Seules les enceintes avant produisent un son multivoies.
Un téléviseur ne prenant pas en charge ARC est raccordé à l’unité uniquement à l’aide d’un câble HDMI.
Le réglage de l’entrée audio du téléviseur ne correspond pas au raccordement réel.
L’option ARC est désactivée sur l’unité ou le téléviseur.
également l’option ARC sur le téléviseur.
à 2 voies (PCM par exemple).
Si nécessaire, modifiez le réglage de la sortie audio numérique de l’appareil de lecture.
Présence de bruit/ronflement. Le câble raccordant l’unité et l’appareil de lecture est défectueux.
« Désactivé » (p.99).
« Compatibilité du signal HDMI » (p.125).
(High-bandwidth Digital Content Protection).
Une autre source d’entrée est sélectionnée sur le téléviseur.
Vous êtes trop éloigné de la station de transmission FM.
La réception radio AM est faible ou parasitée.
Sélectionnez la station manuellement (p.51).
Les stations radio ne peuvent pas être sélectionnées automatiquement.
Réglez l’orientation de l’antenne AM.
Utilisez une antenne AM extérieure. Connectez-la à la prise ANTENNA (AM), ainsi qu’à l’antenne AM fournie.
MAC ou spécifiez l’adresse MAC de votre PC pour permettre à ce dernier d’accéder à l’unité (p.95).
Le numéro de port varie en fonction de la station de radio.
MAC ou spécifiez l’adresse MAC de votre Smartphone ou tablette pour permettre à ce dernier d’accéder à l’unité (p.95).
L’unité ne parvient pas à accéder au dispositif USB.
Un problème est survenu lors de l’acheminement du signal du réseau vers l’unité.
L’unité ne parvient pas à détecter le dispositif USB.
L’unité ne parvient pas à lire les morceaux stockés sur l’iPod pour une raison quelconque.
Inc. Cette technologie est conçue pour les services de contenu audio d’Internet et les sources audio secondaires des disques BD (Blu-ray Disc).
Surround. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).
Dolby Digital Plus est un format audio numérique compressé développé par DTS, Inc. qui prend en charge les systèmes audio 7.1 voies. Dolby Digital Plus est également totalement compatible avec les systèmes audio multivoies actuels prenant en charge le Dolby Digital. Cette technologie est utilisée pour les signaux audio des disques BD (Blu-ray Disc).
« Music mode » pour la musique, « Movie mode » pour les films et « Game mode » pour les jeux vidéo.
Le nombre de bits de quantification indique le degré de précision utilisé pour la conversion du niveau sonore en valeur numérique. Plus ce nombre est élevé, plus l’expression du niveau sonore est précise.
L’un des formats audio numériques compressés utilisé par MPEG. Avec les technologies psychoacoustiques, cette méthode de compression permet d’atteindre une fréquence de compression élevée. Elle permet de compresser une quantité de données d’environ 1/10 en conservant une qualité audio d’un certain niveau.
(High-bandwidth Digital Content Protection) et fournit une interface audio/vidéo sécurisée. Pour plus d’informations sur HDMI, visitez le site Web HDMI à l’adresse suivante : « http://www.hdmi.org/ ».
à l'aide d'un unique câble, sans perte. Comme le format HDMI, le format MHL est compatible avec le système HDCP (High-bandwidth Digital Content Protection).
Cette voie reproduit des signaux graves de basse fréquence et possède une plage de fréquences de 20 Hz à 120 Hz. Cette voie est ajoutée aux voies de toutes les bandes Dolby Digital ou DTS afin d’améliorer les effets sonores basse fréquence. Cette voie est appelée la voie 0.1 car elle se limite exclusivement aux signaux audio basse fréquence.
Dans le cas d’un système utilisant les composantes vidéo, le signal vidéo est séparé en signal de luminance Y et les signaux de chrominance Pb et Pr. Les couleurs peuvent être reproduites plus fidèlement car chaque signal est indépendant.
« x.v.Color » agrandit l’espace colorimétrique et permet ainsi de produire des images plus vives et naturelles.
Virtual Presence Speaker permet au système de reproduire virtuellement la hauteur du champ sonore 3D sans enceintes de présence avant. Même si les enceintes de présence avant ne sont pas raccordées, l’unité crée un champ sonore 3D dans la pièce.
à l’aide de la télécommande du téléviseur. Vous pouvez également contrôler les appareils de lecture (tels que des lecteurs BD/DVD compatibles avec le contrôle HDMI) raccordés à l’unité à l’aide d’un câble HDMI. Pour plus de détails sur les raccordements, reportez-vous aux sections « Raccordement d’un téléviseur » (p.21) et « Raccordement d’appareils vidéo (tels que des lecteurs BD/DVD) » (p.26). Opérations accessibles à partir de la télécommande du téléviseur • Synchronisation en veille • Commande du volume, y compris la mise en sourdine • Basculement vers la source audio d’entrée à partir du téléviseur lorsque la source d’entrée de celui-ci est basculée sur son syntoniseur intégré
Appuyez sur SCENE (BD/DVD)
HDMI à votre système.
2 • Démarrage de la lecture sur l’appareil et mise sous tension du téléviseur avec sélection de scène (p.44) • Changement de la source d’entrée du téléviseur afin d’afficher le menu à l’écran (lorsque vous appuyez sur « ON SCREEN »)
(« Entrée audio TV », « ARC » et « Synch. en veille »).
• Contrôle de l’appareil de lecture (opérations de lecture et de menu) sans enregistrer de code de télécommande (p.106)
à l’aide de sa télécommande.
à l’étape 3. Cette opération pourrait résoudre le problème. Par ailleurs, le contrôle HDMI risque de ne pas fonctionner si le nombre d’appareils raccordés est supérieur à la limite. Dans ce cas, désactivez le contrôle HDMI sur les appareils non utilisés. • Si l’unité n’est pas synchronisée avec les opérations d’alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur. • Nous vous conseillons d’utiliser un téléviseur et des appareils de lecture du même fabricant afin que le contrôle HDMI fonctionne de façon optimale.
Type de signal audio
HDCP. Pour plus d’informations, reportez-vous au mode d’emploi de chaque appareil. • Pour décoder les signaux audio à train binaire sur l’unité, réglez correctement l’appareil source de sorte qu’il transmette directement les signaux audio à train binaire (sans les décoder). Pour plus d’informations, reportez-vous au mode d’emploi de l’appareil de lecture.
Notez que l’utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut avoir un effet néfaste sur ses fonctions de liaison sans fil. AirPlay, le logo AirPlay, iPad, iPhone, iPod, iPod nano et iPod touch sont des marques commerciales de Apple Inc., déposées aux États-Unis et dans d’autres pays.
« x.v.Color » est une marque commerciale de Sony Corporation.
Living Network Alliance. Tous droits réservés. Toute utilisation non autorisée est strictement interdite.
Plage MUTE, -80 dB à +16,5 dB Pas 0,5 dB • Caractéristiques des graves et des aigus
[Modèle pour l’Australie] CA 240 V, 50 Hz [Modèles pour le Royaume-Uni et l’Europe] CA 230 V, 50 Hz [Modèle pour l’Asie] CA 220 à 240 V, 50/60 Hz
• Gamme de syntonisation [Modèles pour les États-Unis et le Canada] 87,5 à 107,9 MHz [Modèle pour l’Asie et modèle standard] 87,5/87,50 MHz à 108,0/108,00 MHz [Autres modèles] 87,50 MHz à 108,00 MHz • Seuil de sensation douloureuse à 50 dB (IHF, 1 kHz, 100 % MOD.) Mono 3 µV (20,8 dBf) 530 à 1 710 kHz [Modèle pour l’Asie et modèle Standard] 530/531 kHz à 1 710/1 611 kHz [Autres modèles] 531 kHz à 1 611 kHz
[Modèles pour les États-Unis et le Canada] 400 W/500 VA [Modèles pour la Chine et modèle standard] 270 W [Autres modèles] 300 W • Consommation en veille Contrôle HDMI et Attente inchangé désactivés [modèles des États-Unis et du Canada]0,10 W ou inférieur [Autres modèles] 0,15 W ou inférieur Contrôle HDMI et Attente inchangé activés (aucun signal) 3 W ou inférieur Veille du réseau activée 3 W ou inférieur (nom des pièces et fonctions) 8
Aigu (menu Option) 76 AirPlay 68 Câble de terre 29
(appareil de lecture) 26 Radio Data System (radio FM) 53 Radio Internet 66 Radio Text (Radio Data System) 53 Réglage des pas de fréquence (radio FM/AM) 51 Réglage dialogues (menu Option) 76 Réglage entrée (menu Option) 77 Réglage initial, restauration
Notice Facile
