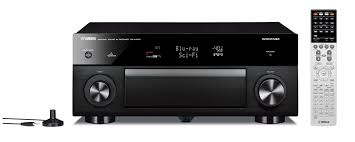

Retrouvez gratuitement la notice de l'appareil RX-A1030 YAMAHA au format PDF.
Téléchargez la notice de votre Récepteur audio/vidéo au format PDF gratuitement ! Retrouvez votre notice RX-A1030 - YAMAHA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RX-A1030 de la marque YAMAHA.
• Pointez la télécommande en direction du capteur situé sur l’unité et respectez la distance de fonctionnement indiquée ci-dessous.
• Ce manuel décrit les opérations réalisables avec la télécommande fournie. • Dans ce manuel, le terme « iPod » désigne à la fois un « iPod », un « iPhone » et un « iPad », sauf avis contraire. •
• Profiter de la musique compressée de meilleure qualité (Compressed Music Enhancer)
(VPS) produit un son d’ambiance 3D.
Décodeur Lors de l’utilisation d’un téléviseur compatible avec la fonction ARC, vous avez besoin d’un seul câble HDMI pour restituer des signaux vidéo vers le téléviseur, recevoir des signaux audio à partir de ce dernier et transmettre des signaux de contrôle HDMI.
à partir d’un iPhone, d’un iPad ou d’un iPod touch et d’appareils Android. Pour plus d'informations, consultez le site Web Yamaha.
L’unité est équipée d’un syntoniseur FM/AM intégré. Vous pouvez enregistrer jusqu’à 40 stations favorites en tant que présélections. Lorsque le mode Pure Direct est activé, l’unité lit la source sélectionnée à l’aide du tout dernier circuit pour vous faire profiter d’une qualité acoustique HI-FI.
Vous pouvez accéder aux différents contenus (de type iPod, dispositif USB et réseau), afficher des informations ou configurer aisément les paramètres à l’aide du menu qui s’affiche à l’écran.
Le mode ECO (fonction d’économie d’énergie) permet de réduire la consommation d’énergie de l’unité (p.117).
Utilisez l’option « Sélection audio » du menu « Option » pour indiquer le type de prise d’entrée à utiliser pour la source d’entrée correspondante (p.90). Les sorties vidéo et audio ne sont pas synchronisées... Utilisez l’option « Synchronisation lèvres » du menu « Réglage » pour ajuster le délai entre la sortie vidéo et audio (p.106). Je souhaite écouter le son sur les enceintes du téléviseur... Utilisez l’option « Sortie Audio » du menu « Réglage » pour sélectionner la destination de sortie des signaux transmis dans l’unité (p.109). Les enceintes de votre téléviseur peuvent être sélectionnées en tant que destination de sortie. Je souhaite utiliser la télécommande fournie pour contrôler des appareils externes... Enregistrez les codes de télécommande des appareils externes (tels qu’un téléviseur et des lecteurs BD/DVD) (p.123). Je souhaite changer la langue du menu affiché à l’écran… Utilisez l’option « Language » du menu « Réglage » pour sélectionner l’une des langues suivantes : anglais, japonais, français, allemand, espagnol, russe, italien ou chinois (p.40). Je souhaite mettre à jour le microprogramme… Utilisez l’option « FIRM UPDATE » du menu « ADVANCED SETUP » pour mettre à jour le microprogramme de l’unité (p.122). Si l’unité est connectée à Internet, un message correspondant s’affiche sur le téléviseur lorsqu’une mise à jour du microprogramme est disponible (p.128). Il existe plusieurs autres fonctions permettant de personnaliser l’unité. Pour plus d’informations, reportez-vous aux pages suivantes : • Réglages d’entrée (p.92) • Réglages SCENE (p.95) • Réglages des programmes sonores et des décodeurs d’ambiance (p.98) • Réglages des diverses fonctions (p.101) • Vue Informations (telle que signal audio et signal vidéo) (p.118) • Paramètres du système (p.119)
• Un iPod est en charge (p.65)
7 Clapet de la face avant Pour la protection des commandes et des prises (p.9).
Ouverture de la porte de la face avant • Pour utiliser les commandes ou prises derrière le clapet de la face avant, appuyez doucement en bas du clapet pour l’ouvrir. Gardez le clapet fermé lorsque vous n’utilisez pas les commandes ou prises situées derrière le clapet de la face avant. (Attention à ne pas vous coincer les doigts.)
Affiche des informations (p.10).
Reçoit les signaux de la télécommande (p.5).
ENTER Confirme un élément sélectionné. RETURN Revient à l’écran précédent.
Zone2) contrôlée par les touches et les boutons situés sur le panneau avant (p.84).
Pour le raccordement à des appareils de lecture vidéo/audio et la réception de signaux vidéo/audio (p.31).
également être reçu par la prise HDMI OUT 1.
Pour le raccordement à un téléviseur compatible HDMI et la restitution des signaux vidéo/audio (p.31) ou pour le raccordement à un périphérique compatible HDMI utilisé dans la Zone2 (p.82).
(vidéo à composantes) Pour le raccordement à un téléviseur prenant en charge les signaux vidéo à composantes et la restitution des signaux vidéo (p.30) ou pour le raccordement à un moniteur vidéo Zone2 (p.81).
Zone2 et la restitution des signaux audio (p.81).
(p.124). Cette touche s’allume en orange dès que vous appuyez dessus.
90 min, 60 min, 30 min, hors tension). Choisissez la disposition des enceintes et raccordez-les à l’unité. Configuration avancée des enceintes (p.20) Appliquez les connexions bi-amplificatrices, l’extension des voies (à l’aide d’un amplificateur de puissance externe) ou les configurations multi-zone pour améliorer le système.
Raccordez l’unité à un réseau.
La préparation est désormais terminée. Vous pouvez visionner des films, écouter de la musique, la radio et d’autres contenus sur l’unité !
• L’unité est configurée pour des enceintes 8 ohms par défaut. Lorsque vous raccordez des enceintes 6 ohms, réglez l’impédance d’enceinte de l’unité sur « 6 Ω MIN ». Si tel est le cas, vous pouvez également utiliser des enceintes 4 ohms comme enceintes avant. Pour plus d’informations, reportez-vous à la section « Réglage de l’impédance des enceintes » (p.18).
(ou à l’avant/arrière) de la pièce.
(entre « SBL » et « SBR » dans le diagramme).
Si un court-circuit survient au niveau des câbles de l’enceinte, le message « Check SP Wires » apparaît sur l’afficheur de la face avant lors de la mise sous tension de l’unité.
Reportez-vous au diagramme suivant pour raccorder les enceintes à l’unité.
Nous vous recommandons d’utiliser les amplificateurs de puissance qui respectent les conditions suivantes. • Sorties asymétriques • Avec dérivation de la commande du volume (ou sans circuit de commande du volume) • Alimentation de sortie : environ 100 W (6 à 8 Ω)
Le mode de raccordement varie selon les fonctions et les prises d’entrée vidéo présentes sur le téléviseur. Reportez-vous au mode d’emploi du téléviseur pour choisir un mode de raccordement.
• Le contrôle HDMI n’est disponible que sur la prise HDMI OUT 1. • Utilisez un câble HDMI qui prend en charge ARC.
à l’aide d’un câble HDMI, vous pouvez contrôler l’alimentation et le volume de l’unité avec la télécommande du téléviseur. Vous pouvez également contrôler les appareils de lecture (tels qu’un lecteur BD/DVD compatible avec le contrôle HDMI) raccordés à l’unité à l’aide d’un câble HDMI. Pour plus d’informations, reportez-vous à la section « Contrôle HDMI » (p.141).
Pour plus d’informations, reportez-vous à la section « Flux des signaux vidéo » (p.140). • Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.31).
Cette fonction permet aux signaux audio de se déplacer dans les deux sens lorsque la fonction de contrôle HDMI est activée. Si vous raccordez à l’unité un téléviseur prenant en charge le contrôle HDMI et la fonction ARC à l’aide d’un seul câble HDMI, vous pouvez restituer des signaux vidéo/audio sur le téléviseur ou recevoir les signaux audio du téléviseur sur l’unité.
Au niveau de l’unité : l’entrée à laquelle l’appareil de lecture est raccordé est sélectionnée. Si ce n’est pas le cas, sélectionnez la source d’entrée manuellement. Au niveau du téléviseur : la vidéo de l’appareil de lecture s’affiche.
Si aucun son ne sort du téléviseur, vérifiez que l’option « ARC » (p.109) du menu « Réglage » est réglée sur « Activé ».
• Si le son est interrompu lors de l’utilisation de la fonction ARC, réglez l’option « ARC » (p.109) du menu « Réglage » sur « Désactivé » et utilisez un câble audio (optique numérique ou câble de broche stéréo) pour transmettre des signaux audio TV sur l’unité (p.28).
également modifier l’attribution d’entrée pour SCENE(TV).
(p.109) du menu « Réglage ». • Le contrôle HDMI n’est disponible que sur la prise HDMI OUT 1.
• Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.31).
Raccordez le téléviseur à l’unité au moyen d’un câble HDMI et d’un câble audio (optique numérique ou de broche stéréo). Prise HDMI OUT 1
• L’option « AUDIO 1 » est définie en usine en tant qu’entrée audio du téléviseur. Si vous avez raccordé un appareil externe aux prises AUDIO 1, utilisez « Entrée audio TV » (p.109) dans le menu « Réglage » pour modifier l’attribution de l’entrée audio du téléviseur. Pour utiliser la fonction SCENE (p.50), vous devez également modifier l’attribution d’entrée pour SCENE(TV).
Pour plus d’informations, reportez-vous à la section « Flux des signaux vidéo » (p.140). • Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez naviguer sur l’iPod, le dispositif de stockage USB et dans les sources réseau, ou configurer les réglages de l’unité à l’aide du menu qui s’affiche sur le téléviseur. • Si vous avez raccordé un appareil externe aux prises AUDIO 1, raccordez le téléviseur à l’une des prises AUDIO 2–4. Pour utiliser la fonction SCENE (p.50), vous devez également modifier l’attribution d’entrée pour SCENE(TV). • Vous pouvez raccorder un autre téléviseur ou un projecteur en utilisant la prise HDMI OUT 2 (p.31).
• Si vous définissez l’option « Attribution HDMI OUT2 » (p.113) du menu « Réglage » sur « Zone2 », vous pouvez raccorder un moniteur vidéo pour la Zone2 à la prise HDMI OUT 2 et profiter de vos vidéos et audio à l’aide du moniteur vidéo (p.82).
Utilisez la prise USB pour raccorder un iPod ou un dispositif de stockage USB. Pour plus d’informations, reportez-vous à la section « Raccordement d’un iPod » (p.65) ou « Raccordement d’un dispositif de stockage USB » (p.69). Avant de procéder au raccordement, arrêtez la lecture sur l’appareil et baissez le volume de l’unité.
(PHONO) Câble de terre Pour le raccordement d’une platine • La prise PHONO de l’unité est compatible avec une cartouche MM. Pour se connecter à une platine au moyen d’une cartouche MC à faible tension, utilisez un transformateur survolteur.
• Pour regarder des vidéos reçues à partir de la prise VIDEO AUX (HDMI/MHL IN), vous devez raccorder votre téléviseur à la prise HDMI OUT de l’unité (p.26 to 29). • Vous devez préparer un câble HDMI correspondant aux prises de sortie de votre appareil.
VIDEO AUX sont émis par défaut par les prises HDMI OUT et MONITOR OUT (VIDEO). Vous pouvez changer les réglages de sortie vidéo dans « Sortie vidéo » (p.93), dans le menu « Entrée ».
(VIDEO/AUDIO), l’unité restitue les signaux vidéo/audio reçus via la prise VIDEO AUX (HDMI/MHL IN).
• L’unité alimente l’appareil mobile si : – elle est allumée ; – elle est en mode veille avec l’option « Attente Inchangé » (p.110) du menu « Réglage » définie sur « Activé ».
(tels qu’un routeur) peuvent bloquer l’accès de l’unité à ces derniers ou à Internet. Dans ces cas, configurez de manière appropriée le logiciel de sécurité ou les paramètres de pare-feu. • Chaque serveur doit être connecté au même sous réseau que l’unité. • Pour utiliser ce service via Internet, nous vous recommandons d’utiliser une connexion à large bande.
• Lorsque vous sélectionnez « MULTI CH » comme source d’entrée, la sélection du mode sonore et le réglage de la tonalité ne sont pas disponibles.
• Les informations affichées sur la face avant sont exclusivement présentées en anglais.
« Setup » et appuyez sur ENTER.
– Lors de la mesure, des signaux test sont restitués à un volume élevé. Assurez-vous que le signal test n’effraie pas les jeunes enfants. Évitez également d’utiliser cette fonction la nuit, où elle peut constituer une nuisance pour les autres. – Lors de la mesure, vous ne pouvez pas régler le volume. – Faites en sorte que la pièce soit le plus calme possible. – Ne raccordez pas d’écouteurs.
Sélectionnez cette option si votre position d’écoute est Non toujours fixe. Prenez les mesures depuis une seule (par défaut) position. Les réglages de l’enceinte seront optimisés pour s’adapter à cette position (mesure unique).
Si l’option « Multi position » est réglée sur « Oui » : « Mesure à plusieurs positions d’écoute (plusieurs mesures) » (p.44) Si l’option « Multi position » est réglée sur « Non » : « Mesure à une position d’écoute (mesure unique) » (p.43)
• Pour annuler la mesure temporairement, appuyez sur RETURN.
Inversé : Il se peut que le câble d’enceinte soit connecté avec la polarité opposée (+/-).
Large : L’enceinte peut reproduire efficacement les signaux de fréquences graves. Petite : L’enceinte ne peut pas reproduire efficacement les signaux de fréquences graves.
3 Le nombre de positions mesurées (si vous effectuez plusieurs mesures)
Il y a une différence de volume importante entre les enceintes. volume du caisson de graves. Nous vous conseillons d’utiliser les mêmes enceintes ou des enceintes dont les spécifications sont aussi similaires que possible.
USB (p.69) • Lecture de musique stockée sur des serveurs multimédias (PC/NAS) (p.72) • Écoute de la radio Internet (p.75) • Lecture de musique issue d’iTunes ou d’un iPod via un réseau (AirPlay) (p.77)
DOCK TAG HD STEREO TUNED PRE AMP PARTY ZONE ZONE ZONE 3 4 IN OUT 1 OUT 2 2 Appuyez sur VOLUME pour régler le volume.
1080p à la prise HDMI OUT 1 et un téléviseur 720p à la prise HDMI OUT 2, l’unité émet des signaux vidéo 720p.)
(p.113)), vous pouvez activer/désactiver chaque zone en appuyant à plusieurs reprises sur HDMI OUT.
• Appuyez sur PURE DIRECT. Ce mode vous permet de profiter de la pureté du son haute fidélité grâce à la réduction du bruit électrique des autres circuits (p.57).
• Appuyez sur ENHANCER. Ce mode vous permet de profiter de musique compressée avec une profondeur et une largeur supplémentaires (p.57).
Celle-ci crée des champs sonores qui vous permettent de vous sentir chez vous comme au cinéma ou dans une salle de concert et de profiter de champs sonores stéréoscopiques réalistes.
Pour plus d’informations sur chaque décodeur, reportez-vous à la section « Glossaire » (p.137).
À chaque pression de cette touche, le décodeur d’ambiance change. DOCK TAG HD STEREO TUNED PRE AMP PARTY ZONE ZONE ZONE 3 4 Touches numériques : permettent d’entrer directement une fréquence. Par exemple, pour sélectionner 98.50 MHz, appuyez sur « 9 », « 8 », « 5 » et « 0 » (ou sur ENT).
Vous pouvez basculer entre les modes « Auto » (stéréo) et « Mono » (mono) pour la réception radio FM grâce à l’option « Mode audio » (p.90) dans le menu « Option ». Lorsque la réception du signal de la station de radio FM est instable, le passage en mono peut l’améliorer. (Les programmes HD Radio ne sont pas disponibles quand l’unité est en mode de réception monophonique.) • (Sauf pour les modèles destinés aux États-Unis) Vous pouvez basculer entre les modes « Stéréo » (stéréo) et « Mono » (mono) pour la réception radio FM grâce à l’option « Mode FM » (p.91) dans le menu « Option ». Lorsque la réception du signal de la station de radio FM est instable, le passage en mono peut l’améliorer.
Suivez la procédure indiquée à la section « Sélection d’une fréquence de réception » (p.58) pour écouter la station de radio désirée.
Lors de votre premier enregistrement, la station radio sélectionnée est enregistrée sous le numéro de présélection « 01 ». Ensuite, chaque station radio sélectionnée est enregistrée sous le numéro de présélection vide (inutilisé) suivant, à la suite du numéro de présélection enregistré le plus récemment.
FM HD Radio. Pour plus d’informations sur la technologie HD Radio, visitez le site « http://www.ibiquity.com/ ». L’unité est équipée d’une fonction de réception HD Radio, permettant la diffusion FM de qualité CD ainsi que la diffusion AM de qualité FM stéréo analogique. En outre, l’unité peut recevoir de l’audio ainsi que des données (comme les titres des chansons, noms des artistes, titres des albums et types de programme) pour tous les programmes HD Radio (HD1 à HD8).
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
• La fonction affichage est automatiquement désactivée si l’unité passe en mode veille ou si une autre source d’entrée ou une autre station de radio est sélectionnée.
Touches de curseur ENTER RETURN
Pour quitter le menu, appuyez sur OPTION.
« Radio Text » et « Clock Time », lorsqu’elle est syntonisée sur une station d’émission Radio Data System.
(p.61) pour utiliser la radio sur le téléviseur.
Pour activer cette fonction, suivez la procédure ci-dessous pour définir la station d’informations sur la circulation routière.
• Pour annuler la recherche, appuyez sur RETURN. • Le texte entre parenthèses correspond aux témoins de l’afficheur de la face avant.
Type », « Radio Text » et « Clock Time ») s’affichent également.
(Sauf modèles pour le Royaume-Uni et l’Europe) Sélectionnez cette icône et appuyez sur ENTER pour basculer entre FM et AM.
« TUNED » s’allume lorsque l’unité reçoit un signal provenant d’une station de radio. « STEREO » s’allume en cas de réception d’un signal stéréo. Pour fermer le sous-menu, appuyez sur RETURN.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN. Menu
Passe à l’écran de lecture.
• (Modèles pour le Royaume-Uni et l’Europe uniquement) Seules les stations d’émission Radio Data System sont stockées automatiquement grâce à la fonction « Préréglage auto ».
Raccordez votre iPod à l’unité à l’aide du câble USB fourni avec l’iPod.
être compatibles selon le modèle ou la version du logiciel de l’iPod. • Pour lire des vidéos d’iPod sur l’unité, un câble AV Composite Apple (non fourni) est requis. Raccordez les fiches USB et vidéo composite du câble AV Composite Apple aux prises USB et VIDEO AUX (VIDEO) du panneau avant. Pour sélectionner une vidéo, utilisez l’iPod lui-même en mode lecture simple (p.67).
Passe à l’écran de lecture.
• Pour revenir à l’écran précédent, appuyez sur RETURN. • Pour utiliser l’iPod afin de sélectionner manuellement un contenu ou commander la lecture, passez en mode de lecture simple (p.67).
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN.
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
« v » apparaît sur l’écran du téléviseur.
• Certaines fonctions risquent de ne pas être compatibles, selon le modèle ou le fabricant du dispositif de stockage USB. • Le contenu Digital Rights Management (DRM) ne peut pas être lu. • L’unité ne prend pas en charge un concentrateur USB.
• Déconnectez le dispositif de stockage USB de la prise USB lorsque vous ne l’utilisez pas. • Vous ne pouvez pas raccorder le PC à la prise USB de l’unité. • Raccordez un périphérique de stockage USB directement à la prise USB l’unité. N’utilisez aucun prolongateur.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection.
LECTURE ➤ Lecture de musique stockée sur un dispositif de stockage USB Fr
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN. Menu
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
« v » apparaît sur l’écran du téléviseur.
(Shuffle) Réglage du partage de support
IP) sont correctement attribués à l’unité dans l’option « Réseau » (p.118) du menu « Information ».
96 kHz pour les fichiers WAV et FLAC et 192 kHz pour les autres fichiers.
LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
Affiche la liste du contenu du PC. Utilisez les touches de curseur (q/w) pour sélectionner un élément et appuyez sur ENTER pour confirmer la sélection.
LECTURE ➤ Lecture de musique stockée sur des serveurs multimédias (PC/NAS)
Affichent le nom de l’artiste, de l’album, le titre du morceau ainsi que le temps écoulé. Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Pour fermer le sous-menu, appuyez sur RETURN. Menu
Lit le morceau en cours à plusieurs reprises. « c » apparaît sur l’écran du téléviseur.
« v » apparaît sur l’écran du téléviseur.
(Shuffle) • Vous pouvez également utiliser un Digital Media Controller (DMC) compatible DLNA pour contrôler la lecture. Pour plus d’informations, reportez-vous à la section « Contrôle DMC » (p.94).
• Il se peut que vous ne puissiez pas recevoir certaines stations radio Internet. SCENE
5 Menu d’opération Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Affiche le nom de la station, de l’album, le titre du morceau ainsi que le temps écoulé. Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection. Pour fermer le sous-menu, appuyez sur RETURN. Menu
Passe à l’écran de lecture.
• Vous pouvez également utiliser les touches d’opération de l’appareil externe (s) de la télécommande pour arrêter la lecture. • Certaines informations peuvent ne pas être disponibles en fonction de la station.
PC. Pour utiliser cette fonction, le vTuner ID de l’unité et votre adresse de courrier électronique sont nécessaires à la création de votre compte personnel. Vous trouverez le vTunerID (adresse MAC de l’unité) dans l’option « Réseau » (p.118) du menu « Information ».
LECTURE ➤ Écoute de la radio Internet
Utilisez les touches de curseur (q/w) pour sélectionner les informations déroulantes.
Appuyez sur la touche de curseur (r), puis utilisez les touches de curseur (q/w) pour sélectionner un élément. Appuyez sur ENTER pour confirmer la sélection Pour fermer le sous-menu, appuyez sur RETURN.
Par exemple, pendant que vous regardez la télévision dans la salle de séjour (zone principale), une autre personne peut écouter la radio dans le bureau (Zone2). • Les signaux vidéo/audio pouvant être restitués sur la Zone2 varient selon la méthode de raccordement de l’appareil dans la Zone2 aux prises de sortie de l’unité. Pour plus d’informations, reportez-vous à la section « Sortie multi-zone » (p.141). • Étant donné qu’il existe diverses possibilités d’utiliser l’unité dans une configuration multi-zone, nous vous recommandons de contacter votre revendeur agréé Yamaha le plus proche ou le centre d’entretien concernant les connexions multi-zone qui répondent le mieux à vos exigences.
Vous pouvez profiter de vidéos/musique à l’aide d’un téléviseur installé dans une autre pièce.
Vidéo (ZONE OUT) Raccordez l’appareil, qui sera utilisé dans la Zone2, à l’unité. Attention • Retirez le câble d’alimentation de l’unité de la prise électrique murale avant de raccorder les enceintes ou un amplificateur externe. • Veillez à ce que les fils conducteurs du câble de l’enceinte ne se touchent pas ou n’entrent pas en contact avec les parties métalliques de l’unité. Ce contact risque d’endommager l’unité ou les enceintes. Si un court-circuit survient au niveau des câbles de l’enceinte, le message « Check SP Wires » apparaît sur l’afficheur de la face avant lors de la mise sous tension de l’unité.
(HDMI) Raccordez des enceintes pour écouter de l’audio dans la Zone2. La méthode de connexion varie en fonction de l’amplificateur utilisé (l’unité ou un amplificateur externe).
Téléviseur : p.82 Raccordez les enceintes placées dans la Zone2 à l’unité à l’aide des câbles d’enceinte. Pour plus d’informations, reportez-vous à la section « Raccordement des enceintes Zone2 » (p.23).
• Des interruptions vidéos/audio peuvent se produire dans une autre zone lorsque l’une des opérations suivantes est exécutée. – Mise sous/hors tension d’un téléviseur raccordé à l’unité via HDMI ou modification de l’entrée du téléviseur. – Activation/désactivation de la sortie d’une zone ou sélection de sa source d’entrée.
• Les opérations affichées à l’écran ne sont pas disponibles pour la Zone2.
(ZONE 2) À chaque pression de cette touche, le mode Zone2 est activé ou désactivé.
• AirPlay est disponible dans la Zone2 uniquement lorsqu’il est en cours de lecture dans la zone principale.
(120 min, 90 min, 60 min, 30 min, hors tension).
– Enregistrement des réglages du volume et de la tonalité avec une scène.
Les données du Radio Data System sont également disponibles lorsque l’unité est syntonisée sur une Radio Data System station d’émission (p.62).
(In.Trim) les sources d’entrée.
Sélectionne automatiquement le décodeur le plus adapté si les signaux contenant des signaux pour les voies surround arrière sont appliqués à l’entrée et restitue les signaux dans le système à 6.1 voies ou 7.1 voies. Si deux enceintes surround arrière sont raccordées, l’unité restitue les signaux à 5.1 voies dans le système à 7.1 voies.
Movie » ou « EX/ES » pour la lecture à partir de ces sources.
-6,0 dB à +6,0 dB (incréments de 0,5 dB) Réglage par défaut
Réglage par défaut 0,0 dB
• Ce réglage s’applique séparément à chaque bande (FM/AM).
• Les éléments disponibles varient en fonction de la source d’entrée sélectionnée.
« Mode décodeur » sur « DTS ». Sources d’entrée AV 1–7, V-AUX, AUDIO 1–4 (disponibles uniquement lorsqu’une entrée audio numérique est attribuée) Réglages « SAISIR » pour confirmer la saisie.
AirPlay Vous pouvez changer les réglages de la fonction SCENE (p.50) à l’aide de l’écran du téléviseur.
2 Utilisez les touches de curseur pour sélectionner « Scène » et appuyez sur ENTER.
Lorsque cette fonction est activée, vous pouvez contrôler la lecture de l’unité depuis des DMC (tels que Windows Media Player 12) se trouvant sur le même réseau.
Sélectionnez « DÉTAIL » pour configurer le réglage de lecture SCENE link ou afficher les attributions de scène.
Rappelle une scène sélectionnée et démarre sa lecture sur un appareil externe raccordé à l’unité via HDMI. (Lecture SCENE link) Réglages Sélectionnez cette option si un appareil compatible avec le contrôle HDMI (tel qu’un lecteur BD/DVD) est raccordé à l’unité via HDMI. Elle permet également d’activer le téléviseur s’il est compatible avec le contrôle HDMI.
SCENE1 (BD/DVD), SCENE2 (TV) : Contrôle HDMI SCENE3 (NET), SCENE4 (RADIO), SCENE5–12 : Désactivé
Élément SCENE link, sélectionner les options à inclure dans les attributions de scène ou afficher les réglages en cours attribués à la scène sélectionnée.
« Volume » des attributions de l’option SCENE2 (TV) et incluez « Volume » dans les attributions de l’option SCENE4 (RADIO).
« Programme sonore » et appuyez sur ENTER.
• Pour restaurer les réglages du programme sonore sélectionné à leurs valeurs par défaut, sélectionnez « Supprimer ».
Supérieur pour enrichir le son de réverbération et inférieur pour obtenir un son clair.
Supérieur pour améliorer l’effet de délai et inférieur pour le réduire.
Supérieur pour renforcer le son de réverbération et inférieur pour l’affaiblir.
Supérieur pour améliorer l’effet de délai et inférieur pour le réduire.
Ajuste l’effet d’élargissement du champ sonore de présence.
Supérieur pour améliorer le haut et inférieur pour améliorer le bas. Les enceintes de présence avant ne produisent pas de son lorsque « Balance hauteur » est réglé sur « 0 ».
Supérieur pour améliorer la réflectivité et inférieur pour la réduire.
Subwoofer 5ch BI-AMP Sélectionnez cette option lorsque vous utilisez des enceintes à 5 voies (y compris les enceintes avant prenant en charge les connexions bi-amplificatrices) (p.21).
(y compris les enceintes avant prenant en charge les connexions bi-amplificatrices) et une extension de voie d’ambiance arrière à l’aide d’un amplificateur externe (p.22).
Enregistre deux modèles de réglage d’enceintes et permute entre les deux. Lorsque vous configurez les réglages d’enceintes suivants, ceux-ci sont mémorisés dans le modèle sélectionné. • Résultats de la mesure (Réglage Auto) • Affect. amp puiss. • Configuration • Distance Sélectionne la taille des enceintes avant. Réglages
Choix • Ce réglage n’est pas disponible lorsque « Surround » est réglé sur « Aucune ».
Indique si un caisson de graves est raccordé ou non ainsi que sa phase. Réglages Aucun
LFE (effet de basses fréquences) et les composantes basse fréquence à partir d’autres voies.
à la moitié et la fréquence de coupure au maximum.
Règle la distance entre chaque enceinte et la position d’écoute de sorte que les sons provenant des enceintes atteignent la position d’écoute en même temps. Tout d’abord, sélectionnez l’unité de distance (« Mètre » ou « Pied »). Choix Utilisez les touches de curseur pour sélectionner une enceinte et appuyez sur ENTER.
• Pour copier les valeurs de l’égaliseur paramétrique acquises avec « Réglage Auto » (p.41) dans les champs « Manuel » pour un réglage précis, sélectionnez « Copie données PEQ » et un type d’égaliseur.
Configure les réglages de sortie audio.
Gain : -20,0 dB à +6,0 dB
Plage de réglage Fréquence centrale : 31,3 Hz à 16,0 kHz facteur Q : 0,500 à 10.080
Désactivé • Même si « Sélection auto/manuelle » est réglé sur « Auto », l’ajustement automatique ne fonctionne pas en fonction du téléviseur connecté à l’unité. Dans ce cas, ajustez le délai manuellement dans « Réglage ».
à un niveau inférieur à celui du « Volume maximum ».
Choisit de restituer ou non les signaux vidéo pendant le mode Pure Direct (p.57). Réglages Plage de réglage 0 ms à 500 ms (incréments de 1 ms) Réglage par défaut 0 ms
Optimise la plage dynamique pour une utilisation normale à la maison. Lors de la lecture de signaux Dolby TrueHD, la dynamique est réglée automatiquement sur la base des informations de signal d’entrée.
Désactivé Plage de réglage -30,0 dB à +15,0 dB (incréments de 5,0 dB), +16,5 dB Réglage par défaut
Sélectionne un format d’image pour les signaux vidéo HDMI émis lorsque « Mode vidéo » est réglé sur « Traitement ». Réglages • Lorsque le « Mode vidéo » est défini sur « Traitement » et que la résolution est en cours de conversion, les messages courts ne s’affichent plus sur l’écran du téléviseur.
Sélectionne une résolution pour les signaux vidéo HDMI émis lorsque « Mode vidéo » est réglé sur « Traitement ». Réglages (veille du réseau). Réglages
Modifie le nom du réseau (nom de l’unité du réseau) affiché sur les autres périphériques réseau. ■ Procédure
Désactive la fonction de veille du réseau. (par défaut) « OK » et appuyez sur ENTER.
Plage de réglage -30,0 dB à +15,0 dB (incréments de 5,0 dB), +16,5 dB Réglage par défaut +16,5 dB
« SAISIR » pour confirmer la saisie.
Zone » dans « Réglage Zone principale » (p.112).
Sélectionnez la zone pour laquelle les prises MONITOR OUT/ZONE OUT (COMPONENT VIDEO, S VIDEO et VIDEO) sont utilisées. • Les prises COAXIAL et OPTICAL ne peuvent pas être attribuées à la même source d’entrée.
Configure les réglages associés à l’afficheur de la face avant ou à l’afficheur de l’écran du téléviseur.
Réglage par défaut
Exemple : attribution de la prise OPTICAL (e) à la source d’entrée « AV 2 » Tout (par défaut)
Lorsque « Mode déclencheur » est réglé sur « Source », la transmission du signal électronique est synchronisée avec le basculement de l’entrée dans la zone principale ou Zone2.
Alimentation En continu (par défaut)
Utilisez les touches de curseur pour sélectionner « Information » et appuyez sur ENTER.
• Si vous voulez augmenter le volume du son, réglez « Mode ECO » sur « Désactivé ».
Réglage de la fréquence de syntonisation FM/AM de l’unité (p.120)
Interface Appuyez sur MAIN ZONE z pour faire basculer l’unité en mode veille et remettez-la sous tension.
Réglages ON (par défaut)
Réglages Utilisez les touches numériques pour entrer « 5019 » (ID1) ou « 5020 » (ID2).
Il clignote 6 fois en cas d’échec de l’enregistrement. Répétez la procédure depuis l’étape 1.
à partir de la sauvegarde. ■ Processus de sauvegarde/récupération
• La sauvegarde ne contient pas d’informations concernant l’utilisateur (compte d’utilisateur, mot de passe, etc.).
« NETWORK » et appuyez sur INFO pour lancer la mise à jour du microprogramme. Choix
• Le retrait des piles de la télécommande pendant plus de 2 minutes peut entraîner l’effacement des codes enregistrés. Dans ce cas, insérez de nouvelles piles et enregistrez de nouveau les codes.
Une fois le code de télécommande associé à votre téléviseur enregistré, vous pouvez le commander à l’aide des touches d’opération du téléviseur quelle que soit la source d’entrée sélectionnée sur l’unité.
S’il ne fonctionne pas, essayez les autres codes.
Touches d’opération de menu
• Pour plus d’informations sur la manière d’attribuer un code de télécommande à une touche SCENE, reportez-vous à la section « Configuration des attributions de scène » (p.51).
Si vous devez restaurer le code de télécommande pour l’unité, réalisez les étapes suivantes. a Appuyez sur CODE SET.
Appuyez sur l’une des touches suivantes pour sélectionner l’appareil pour lequel les attributions de touche seront effacées. Pour un appareil de lecture : appuyez sur la touche de sélection d’entrée.
Répétez la procédure depuis l’étape 2.
L’affichage sur l’écran disparaît.
« Réglage manuel » du menu « Réglage » (p.103).
Si un enfant actionne accidentellement les boutons de réglage de l’unité principale ou de la télécommande, le volume risque d’augmenter brutalement. Cela peut également provoquer des blessures ou endommager l’unité ou les enceintes. Nous vous conseillons d’utiliser l’option « Volume maximum » du menu « Réglage » pour régler le niveau de volume maximum de l’unité à l’avance (p.107). Vous pouvez également régler le volume maximum pour Zone2 (p.112).
Par défaut, le volume est automatiquement réglé au niveau auquel l’unité se trouvait lorsqu’elle est passée en mode veille pour la dernière fois. Pour régler un niveau de volume fixe, utilisez l’option « Volume initial » du menu « Réglage » pour sélectionner le volume à appliquer lors de la mise sous tension du récepteur (p.107). Vous pouvez également régler le volume initial pour Zone2 (p.112).
Vous pouvez corriger les différences de volume entre les sources d’entrée à l’aide de l’option « Réglage entrée » du menu « Option » (p.89).
Par défaut, les messages courts s’affichent sur l’écran du téléviseur lorsque l’unité fonctionne (comme la sélection d’entrée et le réglage du volume). Si les messages courts vous dérangent lorsque vous regardez un film ou du sport, configurez « Message court » (p.114) dans le menu « Réglage » pour désactiver leur affichage.
Vous pouvez protéger les réglages configurés sur l’unité (comme les réglages d’enceintes) en utilisant l’option « Protect. mém. » du menu « Réglage » (p.116).
Lorsque vous utilisez plusieurs appareils Yamaha, la télécommande peut actionner un autre produit Yamaha ou une autre télécommande peut fonctionner sur l’unité. Dans ce cas, enregistrez un code de télécommande différent pour les appareils que vous souhaitez commander à l’aide de chaque télécommande (p.120).
Si vous avez raccordé un appareil vidéo à l’unité en HDMI, vous pouvez restituer des signaux vidéo/audio lus par l’appareil vidéo sur le téléviseur, même si l’unité est en mode veille. Pour utiliser cette fonction, réglez l’option « Attente inchangé » (p.110) du menu « Réglage » sur « Activé ». Lorsque cette fonction est activée, vous pouvez également changer la source d’entrée à l’aide de la télécommande de l’unité.
HDMI (p.141). Une fois que vous avez raccordé les appareils compatibles avec le contrôle HDMI (tels que des lecteurs BD/DVD) à l’unité, activez le contrôle HDMI sur
Vérifiez tout d’abord les points suivants : a Les câbles d’alimentation de l’unité, du téléviseur et des appareils de lecture (tels que des lecteurs BD/DVD) sont correctement raccordés aux prises secteur. b L’unité, le caisson de graves, le téléviseur et les appareils de lecture (tels que les lecteurs BD/DVD) sont sous tension. c Les connecteurs de chaque câble sont correctement insérés dans les prises de chaque appareil.
Contactez votre revendeur ou le centre d’entretien Yamaha le plus proche pour demander la réparation.
électrique externe (provoquée par un orage ou une décharge d’électricité statique), ou d’une baisse importante de la tension d’alimentation.
10 secondes pour initialiser et redémarrer l’unité. (Si l’anomalie persiste, débranchez la fiche du câble d’alimentation de la prise secteur et rebranchez-la.)
(mode de mise en veille).
Le circuit de protection a été activé car le volume de l’unité est trop élevé.
« Activé », réglez-le sur « Désactivé » (p.117). 10 secondes pour initialiser et redémarrer l’unité. (Si l’anomalie persiste, débranchez la fiche du câble d’alimentation de la prise secteur et rebranchez-la.)
La télécommande ne fonctionne pas sur les appareils externes.
être contrôlé à l’aide de la télécommande.
(Modèles pour la Chine, la Corée, le Royaume-Uni et l’Europe uniquement)
Le code de télécommande de l’unité et celui de la télécommande ne sont pas identiques.
La distance entre les deux télécommandes n’est pas appropriée.
L’unité reçoit des signaux qu’elle ne peut pas restituer.
Une enceinte spécifique n’émet aucun son.
(raccordé à l’unité avec un câble HDMI).
La restitution à partir du caisson de graves est désactivée.
« Réglage » sur « Utiliser » (p.104).
(High-bandwidth Digital Content Protection).
« Amplificateur » sur « Activé » (p.109).
Un téléviseur ne prenant pas en charge ARC est raccordé à l’unité uniquement à l’aide d’un câble HDMI.
Le réglage de l’entrée audio du téléviseur ne correspond pas au raccordement réel.
L’option ARC est désactivée sur l’unité ou le téléviseur.
également l’option ARC sur le téléviseur.
à 2 voies (PCM par exemple).
Le téléviseur n’émet aucun son (en cas d’utilisation du contrôle HDMI).
« Activé », réglez-le sur « Désactivé » (p.117).
Une autre source d’entrée est sélectionnée sur le téléviseur.
« Compatibilité du signal HDMI » (p.143).
(High-bandwidth Digital Content Protection).
La vidéo est interrompue.
(p.26 à 29). Une autre source d’entrée est sélectionnée sur le téléviseur.
Un autre téléviseur s'éteint lorsque « HDMI OUT 1+2 » est sélectionné.
La sortie audio HDMI peut être interrompue lors de l'exécution de certaines opérations de zone en raison d'une modification des circuits internes.
Réglez l’option « Mode FM » du menu « Option » sur « Mono » pour sélectionner la réception de la radio FM en monophonique (p.91). Utilisez une antenne FM extérieure. Nous vous conseillons d’utiliser une antenne sensible à plusieurs éléments.
Les stations radio ne peuvent pas être sélectionnées automatiquement.
Réglez l’orientation de l’antenne AM.
Utilisez une antenne AM extérieure. Connectez-la à la prise ANTENNA (AM), ainsi qu’à l’antenne AM fournie.
Utilisez un dispositif USB sans fonction de cryptage.
être lus en continu.
Ne stockez pas de fichiers non pris en charge dans le dossier de lecture.
MAC ou spécifiez l’adresse MAC de votre Smartphone ou tablette pour permettre à ce dernier d’accéder à l’unité (p.111).
Ne stockez pas de fichiers non pris en charge dans le dossier de lecture.
Le numéro de port varie en fonction de la station de radio.
MAC ou spécifiez l’adresse MAC de votre Smartphone ou tablette pour permettre à ce dernier d’accéder à l’unité (p.111).
Smartphone et tablettes ne parvient pas à détecter l’unité.
L’unité ne parvient pas à accéder au dispositif USB.
Un problème est survenu lors de l’acheminement du signal du réseau vers l’unité.
L’unité ne parvient pas à détecter le dispositif USB.
L’unité ne parvient pas à lire les morceaux stockés sur le dispositif USB pour une raison quelconque.
Ce décodeur ajoute un champ sonore arrière d’ambiance aux 5.1 voies d’origine.
Le nombre de bits de quantification indique le degré de précision utilisé pour la conversion du niveau sonore en valeur numérique. Plus ce nombre est élevé, plus l’expression du niveau sonore est précise.
L’un des formats audio numériques compressés utilisé par MPEG. Avec les technologies psychoacoustiques, cette méthode de compression permet d’atteindre une fréquence de compression élevée. Elle permet de compresser une quantité de données d’environ 1/10 en conservant une qualité audio d’un certain niveau.
La sortie audio est parfois en retard par rapport à la sortie audio en raison de la complexité du traitement des signaux causée par l’augmentation de la capacité du signal vidéo. La synchro lèvres est une technique permettant de corriger automatiquement le décalage entre les sorties audio et vidéo.
Dans le cas d’un système utilisant les composantes vidéo, le signal vidéo est séparé en signal de luminance Y et les signaux de chrominance Pb et Pr. Les couleurs peuvent être reproduites plus fidèlement car chaque signal est indépendant.
Avec le système de signaux audio composites, les signaux de couleur, luminosité et synchronisation sont combinés et transmis au moyen d’un unique câble.
« x.v.Color » agrandit l’espace colorimétrique et permet ainsi de produire des images plus vives et naturelles.
Virtual Presence Speaker permet au système de reproduire virtuellement la hauteur du champ sonore 3D sans enceintes de présence avant. Même si les enceintes de présence avant ne sont pas raccordées, l’unité crée un champ sonore 3D dans la pièce.
• Basculement vers la source audio d’entrée à partir du téléviseur lorsque la source d’entrée de celui-ci est basculée sur son syntoniseur intégré • Basculement vers la source vidéo/audio d’entrée à partir de l’appareil de lecture sélectionné
Sortie Zone2 • Changement de la source d’entrée du téléviseur afin d’afficher le menu à l’écran (lorsque vous appuyez sur ON SCREEN) • Contrôle de l’appareil de lecture (opérations de lecture et de menu) sans enregistrer de code de télécommande (p.124)
HDMI suivant après avoir raccordé le téléviseur et les appareils de lecture.
à la limite. Dans ce cas, désactivez le contrôle HDMI sur les appareils non utilisés. • Si l’unité n’est pas synchronisée avec les opérations d’alimentation du téléviseur, vérifiez la priorité du réglage de sortie audio pour le téléviseur. • Nous vous conseillons d’utiliser un téléviseur et des appareils de lecture du même fabricant afin que le contrôle HDMI fonctionne de façon optimale.
HDMI à votre système.
2 Pour activer le contrôle HDMI sur l’unité, réglez l’option « Contrôle HDMI » (p.109) du menu « Réglage » sur « Activé » et configurez les options associées (« Entrée audio TV », « ARC » et « Synch. en veille »).
• Pour décoder les signaux audio à train binaire sur l’unité, réglez correctement l’appareil source de sorte qu’il transmette directement les signaux audio à train binaire (sans les décoder). Pour plus d’informations, reportez-vous au mode d’emploi de l’appareil de lecture.
Notez que l’utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut avoir un effet néfaste sur ses fonctions de liaison sans fil.
« x.v.Color » est une marque commerciale de Sony Corporation.
Living Network Alliance. Tous droits réservés. Toute utilisation non autorisée est strictement interdite.
la Chine et modèle standard] 86 dB mini
• Caractéristiques des graves et des aigus
PHONO (1 kHz, 100 W/8 Ω) 3,5 mV/47 kΩ AUDIO 2 etc. (1 kHz, 100 W/8 Ω) 200 mV/47 kΩ [Modèles pour les États-Unis et le Canada] 530 kHz à 1710 kHz [Modèle pour l’Asie et modèle standard]
87,5 MHz à 107,9 MHz [Modèle pour l’Asie et modèle standard] 87,5/87,50 MHz à 108,0/108,00 MHz [Autres modèles] 87,50 MHz à 108,00 MHz • Seuil de sensation douloureuse à 50 dB (IHF, 1 kHz, 100 % MOD.) Mono 3 µV (20,8 dBf) [Modèle pour l’Australie] CA 240 V, 50 Hz [Modèles pour le Royaume-Uni et l’Europe] ...CA 230 V, 50 Hz [Modèle pour l’Asie] CA 220 à 240 V, 50/60 Hz • Consommation [Modèle pour les Etats-Unis] 490 W/620 VA [Modèle pour le Canada] 400 W/510 VA [Modèle pour la Corée] 390 W [Autres modèles] 490 W • Consommation en veille Contrôle HDMI Désactivé, Attente Inchangé Désactivé [Modèle standard] 0,35 W (type) Afficheur de la face avant (nom des pièces et fonctions) 8 AirPlay 77
Raccordement des enceintes (Zone2) 23 Raccordement du câble d’alimentation 39 Raccordement du caisson de graves 19 Raccordement du dispositif de stockage USB 69 Raccordement du PC 37 Raccordement du routeur 37
(menu ADVANCED SETUP) 18 Réglage de la fréquence de coupure (caisson de graves) 41 Réglage des pas de fréquence (menu ADVANCED SETUP) 58 Réglage dialogues (menu Option) 89 Réglage du capteur de la télécommande (menu ADVANCED SETUP) 120 Réglage du partage de support 72 Réglage du type de signal vidéo (menu ADVANCED SETUP) 120 Réglage entrée (menu Option) 89 Réglage manuel (Enceinte, menu Réglage) 103 (configuration des enceintes) 16
Télécommande (nom des pièces et fonctions) 13 Témoin d’enceinte (afficheur de la face avant) 10 Témoin de veille (panneau avant) 8 Temps réverbération (menu Programme sonore) 98 The Bottom Line (programme sonore) 55
Notice Facile
