Type de produit	Hotte aspirante décorative
Marque	Siemens
Modèle	LC85K950
Dimensions (L x H x P approx.)	850 x 600-1100 x 500 mm
Poids (approx.)	15 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance totale max.	280 W
Éclairage	2 ampoules halogènes Osram Dulux S 11W
Nombre de vitesses	4 (dont intensif)
Débit d'air max. (approx.)	650 m³/h
Type de filtre à graisse	Filtres métalliques lavables au lave-vaisselle
Hauteur min. d'installation (au-dessus de plaques électriques)	400 mm
Hauteur min. d'installation (au-dessus de plaques gaz)	550 mm
Diamètre d'évacuation recommandé	150 mm (rond)
Mode d'évacuation	Évacuation extérieure / Recyclable (non fourni)
Fonctions	Marche/arrêt, vitesse variable, éclairage, marche différée
Signal sonore	Désactivable
Indicateur de saturation des filtres	Oui (signal sonore + affichage 'z')
Entretien des surfaces	Acier inox : produit spécifique, sens du polissage ; aluminium : eau savonneuse
Remplacement ampoules	Accessible après dépose du filtre et du cadre
Indice de réparabilité (estimation)	7.5/10 (pièces détachées disponibles)
Normes	CE, WEEE, antiparasitage
Couleur	Inox

FOIRE AUX QUESTIONS - LC85K950 SIEMENS

Comment allumer et éteindre la hotte Siemens LC85K950 ?

Pour allumer le ventilateur, appuyez sur la touche +. Pour l'éteindre, appuyez sur la touche 0 ou réduisez la vitesse jusqu'à l'arrêt. L'éclairage s'actionne avec la touche (en forme d'ampoule).

Comment régler la vitesse du ventilateur ?

Utilisez les touches + (augmenter) et - (diminuer) pour parcourir les vitesses. La vitesse intensive (lettre P) s'active en appuyant plusieurs fois sur + ; elle revient automatiquement à la vitesse 2 après 10 minutes.

Comment activer la marche différée du ventilateur ?

Appuyez sur la touche →|. Le ventilateur fonctionne alors 10 minutes à la vitesse 1, puis s'éteint automatiquement. Le témoin →| s'allume pendant cette période.

Comment nettoyer les filtres à graisse métalliques ?

Retirez les filtres en appuyant sur les crans avant et arrière. Nettoyez-les au lave-vaisselle ou à la main avec de l'eau chaude et du produit vaisselle. Évitez les détergents agressifs. En usage normal, nettoyez-les une fois par mois.

Que signifie le signal sonore et l'affichage 'z' après l'arrêt ?

C'est l'indicateur de saturation des filtres à graisse. Dès que le signal retentit (6 secondes après l'arrêt) et que la lettre z s'affiche, vous devez nettoyer les filtres sans tarder. Après nettoyage, effacez l'indicateur en appuyant sur la touche 0.

Comment remplacer une ampoule halogène ?

Débranchez la hotte. Retirez le filtre à graisse, puis dévissez le cadre du filtre avec la clé Allen fournie. Remplacez l'ampoule défectueuse (Osram Dulux S 11W) en la tirant délicatement. Réinstallez le cadre et les filtres.

Quelle hauteur minimale respecter entre la hotte et la table de cuisson ?

Au-dessus des plaques électriques : 400 mm. Au-dessus des plaques gaz : 550 mm. Pour les foyers à combustible solide, un couvercle fermé est nécessaire et la réglementation nationale s'applique.

Peut-on utiliser la hotte en mode recyclage ?

Oui, mais la notice indique qu'elle est principalement conçue pour l'évacuation extérieure. Pour le recyclage, un kit filtres à charbon actif (non fourni) doit être installé. Suivez les instructions de montage spécifiques.

Que faire si les touches de la hotte ne répondent plus ?

Mettez la hotte hors tension en débranchant la fiche ou en coupant le disjoncteur pendant environ une minute. Rebranchez-la : les touches devraient fonctionner à nouveau. Si le problème persiste, contactez le service après-vente Siemens.

Comment entretenir les surfaces en acier inoxydable ?

Utilisez un produit spécial acier inox et frottez toujours dans le sens du polissage. Évitez les chiffons secs et les détergents abrasifs. Pour les surfaces en aluminium, utilisez un chiffon doux avec de l'eau savonneuse ou un produit pour vitres non agressif.

MODE D'EMPLOI LC85K950 SIEMENS

Mode d'emploi et notice de montage

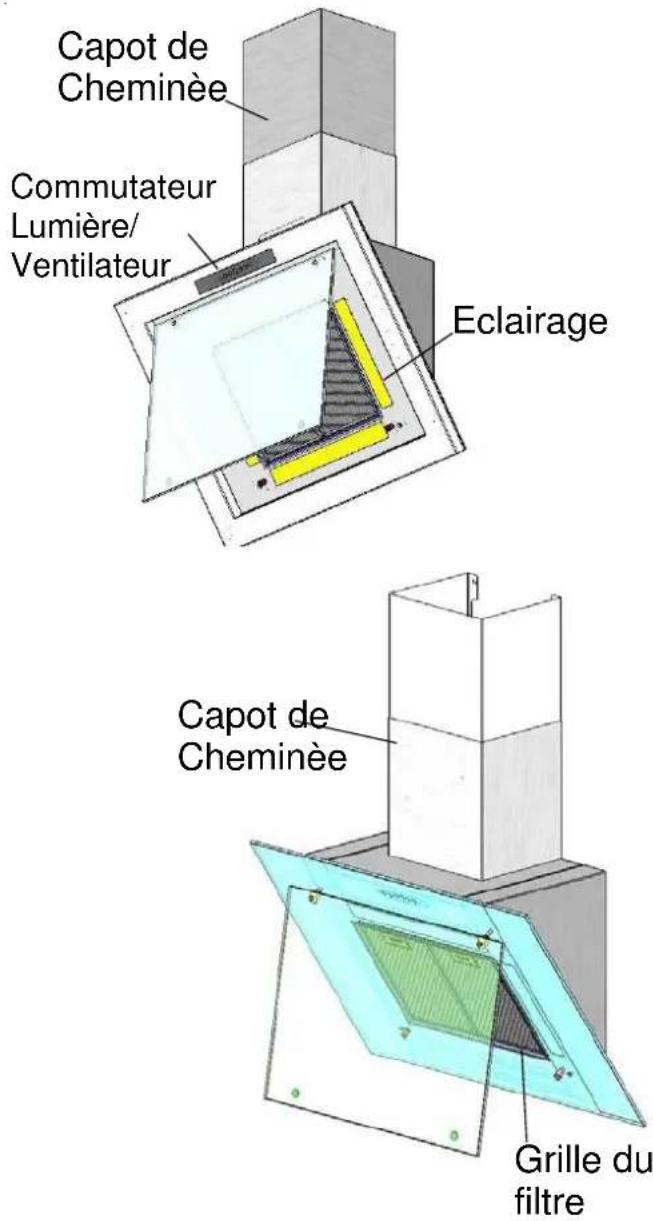

Mode d'emploi Description de l'appareil

Capot de Cheminée Commutateur Lumière/ Ventilateur Eclairage Capot de Cheminée Grille du filtre

chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Modes de fonctionnement Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.

Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuis-son disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de

Avant la première utilisation

Remarques importantes:

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Cet appareil est marqué selon la directive euro-péenne 2002/96/CE relative aux appareils élec-triques et électroniques usagés (waste electrical and electronic equipment—WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les

pays de la CE.

Consignes de sécurité

Ne flambez aucun mets sous la hotte. I Les flammes risq ueraient d'atteindre le filtre à graisse et d'y mettre le feu.

Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.

L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Si l'appareil est endommagé, sa mise en service est proscrite.

Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage.

Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

N'utilisez jamais la hotte aspirante sans filtre à graisse.

Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Avant la première mise en service, nettoyez soigneusement la hotte aspirante.

Ne posez rien sur la hotte aspirante.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.

Eteindre la hotte aspirante

quelques seulement minutes après la fin de la cuisson.

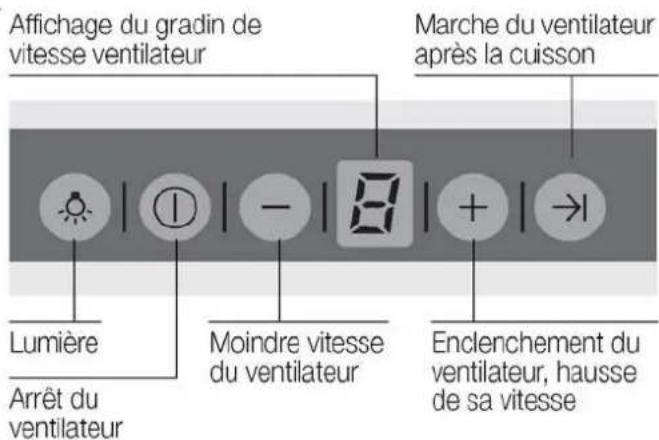

Affichage du gradin de vitesse ventilateur Marche du ventilateur après la cuisson Lumière Arrêt du ventilateur Moindre vitesse du ventilateur Enclenchement du ventilateur, hausse de sa vitesse

Signal sonore:

Lorsque vous appuyez sur une touche, un signal sonore retentit à titre de confirmation.

Coupure du signal sonore:

Appuyez simultanément sur les touches 0 et + jusqu'à ce que, env. 3 secondes plus tard, un signal retentisse.

Enclenchement du signal sonore:

Répétez cette opération.

Enclenchement du ventilateur:

Appuyez sur la touche

Réglage du ventilateur sur la vitesse désirée:

Appuyez sur la touche +. Le ventilateur passe au gradin de vitesse immédiatement supérieur.

Appuyez sur la touche –.

Le ventilateur passe au gradin de vitesse immédiatement inférieur.

Coupure du ventilateur:

Appuyez sur la touche 0. La mention 0 s'éteint au bout d'un temps bref.

Ou:

Appuyez sur la touche – autant de fois que nécessaire à ce que le ventilateur s'éteigne. La mention 0 s'éteint au bout d'un temps bref.

Au niveau intensif, le ventilateur développe sa plus grande puissance. Vous n'en aurez que brièvement besoin.

Appuyez sur la touche + autant de fois que nécessaire à ce que la lettre P s'affiche.

Si vous n'éteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse 2 au bout de 10 minutes.

Poursuite de marche du ventilateur:

Appuyez sur la touche Le ventilateur marche pendant 10 minutes à la puissance 1. Ce faisant, le témoin lumineux →| s'allume. Le ventilateur s'éteint ensuite automatiquement.

Eclairage:

Pour allûmer et éteindre l'éclairage, appuyez brièvement sur la touche 🙏

Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.

Enclenchement automatique de l'éclairage, par ex. au moyen d'un minuteur:

Le ventilateur et l'éclairage doivent être éteints.

Enclenchement:

Appuyez simultanément sur les touches – et →|

Au bout de 3 secondes env., l'éclairage s'enclenche pour confirmation.

Coupure:

Répétez le processus d'enclenchement de l'éclairage.

Au bout de 3 secondes env., l'éclairage s'éteint pour confirmation.

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en net-toyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Indicateur de saturation: ≡

Lorsque les filtres à graisse sont saturés, un signal retentit pendant 6 secondes après la coupure du ventilateur et la lettre z est allumée. Vous devrez nettoyer les filtres à graisse au plus tard à ce stade de saturation.

Nettoyage des filtres à graisse en métal:

En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres à graisse métalliques 1 fois par mois.

Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.

Le filtre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

Retrait et mise en place des filtres à graisse en métal:

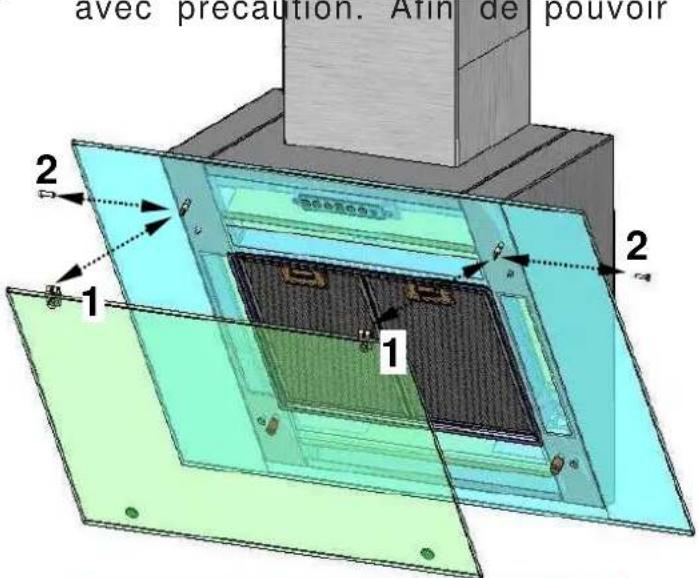

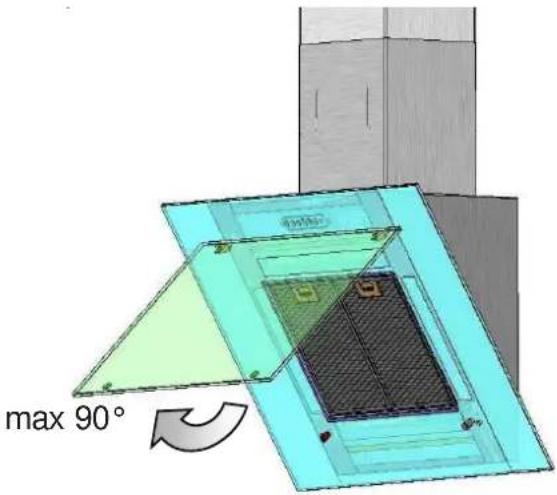

Changer le filtre à graisse uniquement avec la vitre frontale ouverte

1. Ne changez les filtres à huile qu'avec le capot ouvert.

⚠ Pivoter la vitre au maximum de 90° car, dans le cas contraire, la vitre en verre risque d'être détruite.

max 90°

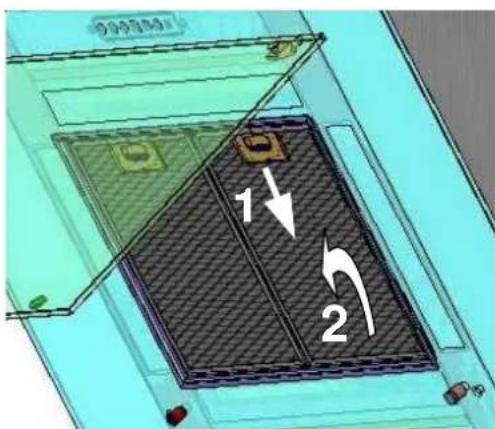

1. Appuyez sur les crans du filtre à graisse avant puis basculez ce dernier vers le bas.

1 2

1. Appuyez sur les crans du filtre à graisse arrière puis basculez ce dernier vers le bas.

2. Nettoyez le filtre à graisse.

3. Une fois nettoyés, remettez les filtres à graisse en place.

Nettoyage et entretien Changer les ampoules halogènes

6. Faites s'effacer la lettre ≡.

Appuyez sur la touche 0.

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible

Nettoyez les surfaces en aluminium uniquement avec un peu de lessive et un chiffon tres doux. Nettoyez le panneau de commande avec un chiffon doux humide.

Pour les modèles équipés d'une plaque sous le filtre (aspiration par les côtés), la graisse se dépose au niveau des rebords de la plaque. Ces dépôts sont des résultats physiques et non une anomalie dans le fonctionnement. Veuillez nettoyer régulierement la plaque sous le filtre pour éviter que les saletés ne s'incrustent.

Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.

Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.

Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.

Frottez toujours l'acier inox dans le sens de son polissage.

Surfaces en aluminium et en plastique:

N'utilisez pas de chiffons secs.

Utilisez un produit pour vitres mais non aggressif. N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

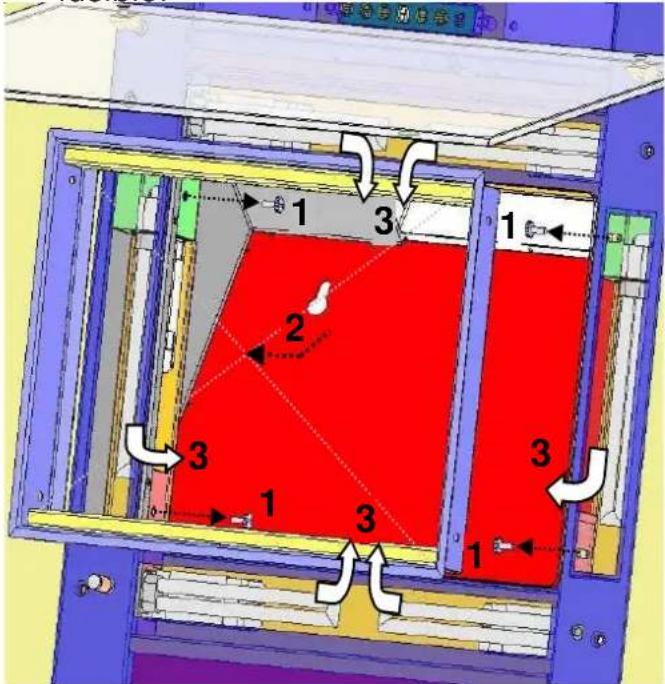

Changer le halogènes uniquement avec la vitre frontale ouverte

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/fusible.

1. Dégager le filtre à graisse (voir chapitre filtre à graisse et entretien)

2. Dévissez le cadre du filtre à graisse au moyen de la clé Allen fournie ; pour ce faire, desserrez les vis à tête bombée. Attention à la dernière vis pour que le cadre du filtre à graisse ne tombe pas sur le plan de cuisson.

3. Changer l'ampoule défectueuse ((Osram Dulux S 11W) en la tirant avec soin de son logement. Veuillez utiliser la hotte uniquement avec une ampoule enfichée.

4. Réintroduisez maintenant le cadre du filtre et revissez les 4 vis à tête bombée au moyen de la clé Allen fournie.

Dérangements Notice de montage:

Si ≡ ou [ apparaît à l'indicateur:

Voir la section intitulée „Filtre et entretien“.

Si les touches de la hotte aspirante restent inopérantes:

Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension. Ensuite, réenclenchez la hotte.

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants:

AB Nr.: FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Remarques importantes

Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 400 mm, voir fig. 1.

Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz:

Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

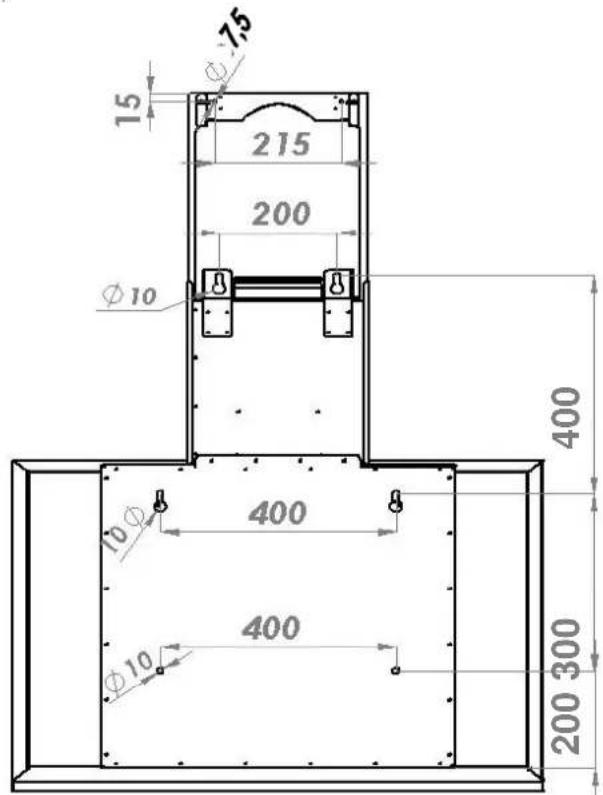

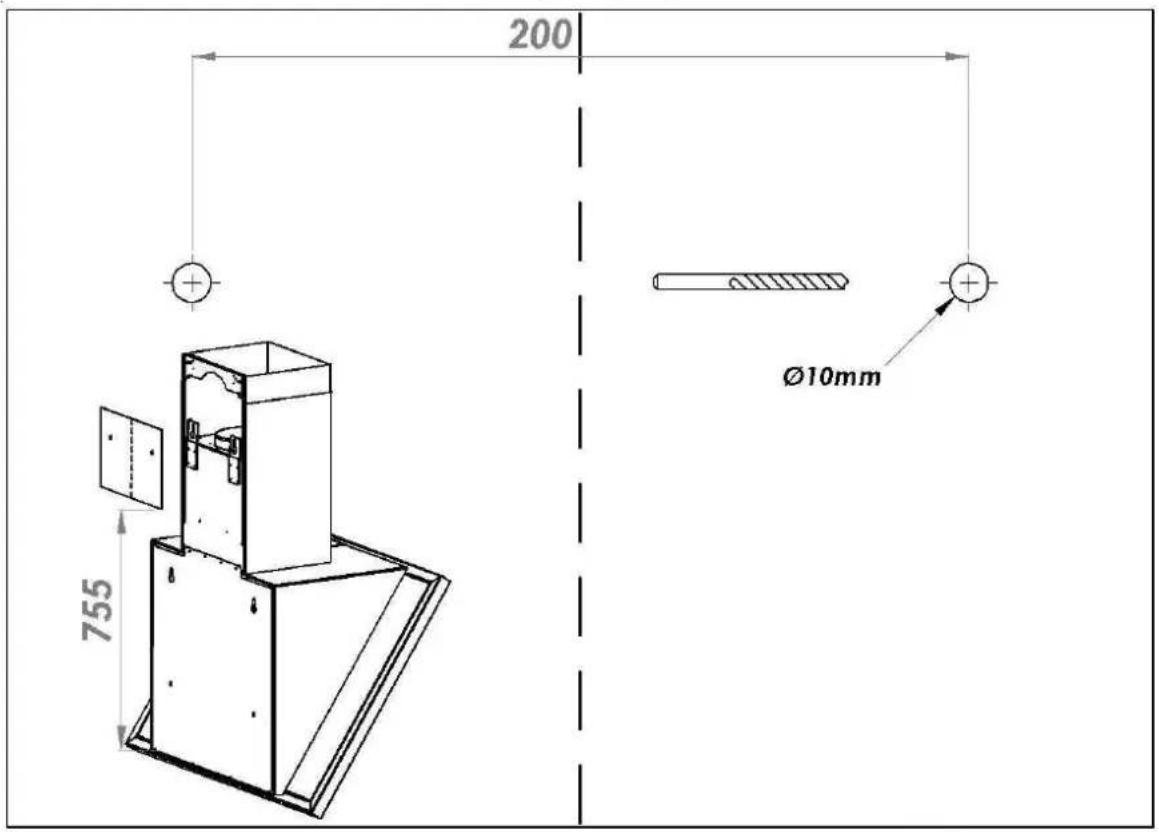

Avant le montage

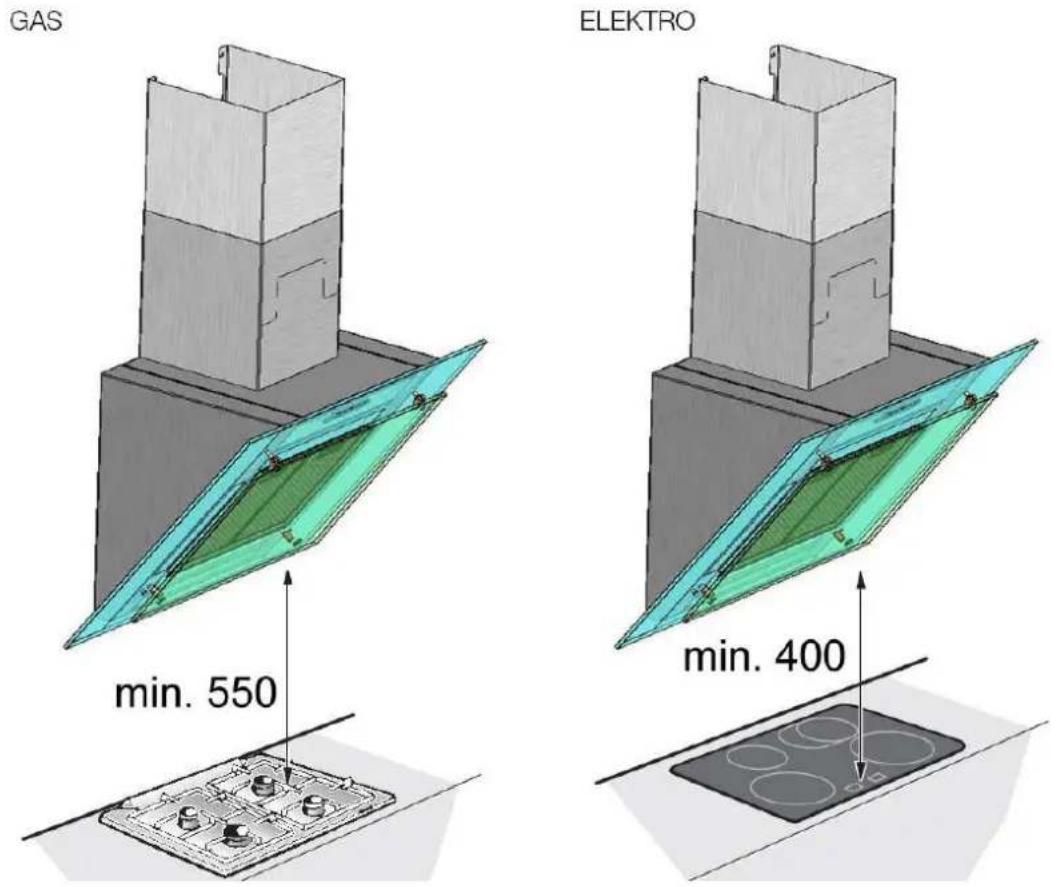

Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 550 mm, fig. 1.

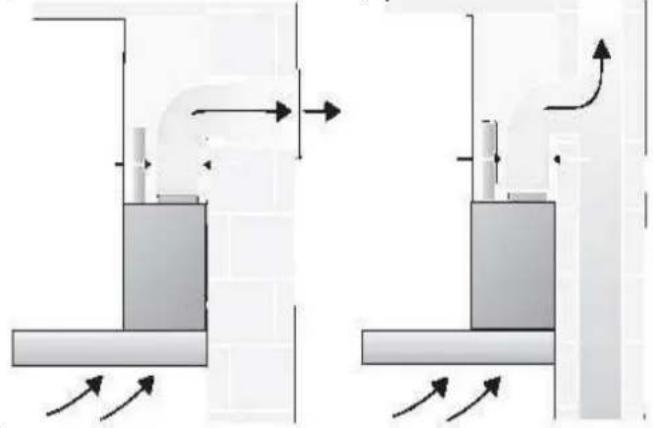

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

D L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller

impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possi-ble si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Avant le montage

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse. Il ait le moins possible de coudes.

Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Conduits de section ronde:

Nous recommandons un diamètre intérieur de 150 mm ou plus grand.

Les conduits plats doivent avoir une section intérieure équivalente au

diamètre intérieur des conduits ronds.

Si la hotte évacue l'air à l'extérieur,

veillez à ce que l'apport d'air soit suffisant.

Fixez le tuyau d'air vicié contre le manchon réducteur.

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l'intérieur de l'appareil.

Toujours mettre l'appareil hors tension

avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont

Branchement électrique

l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

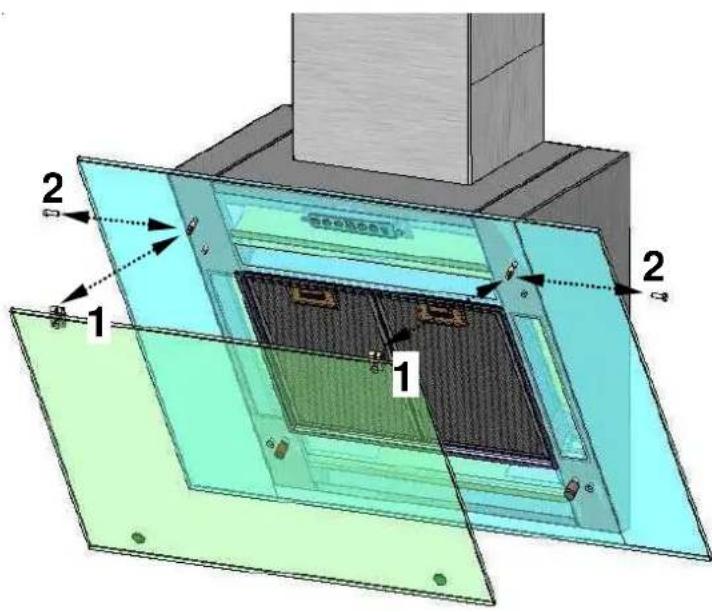

Afin de préserver les détériorations dues au transport, la vitre frontale est emballée séparément du corps de la hotte et doit être reliée à celui-ci après le déballage (voir dessin ci-après)

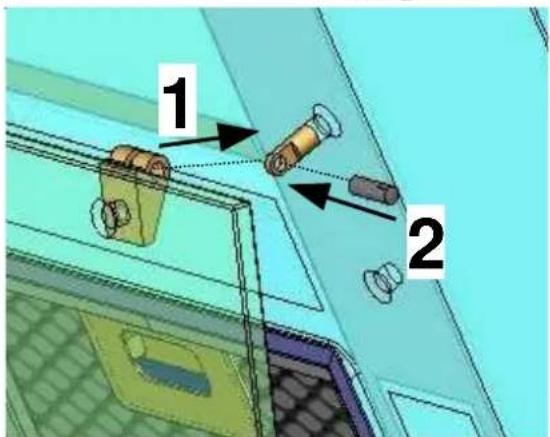

⚠ La vitre en verre doit tout d'abord être posée sur les deux points de fixation. Le boulon doit ensuite être introduit de l'extérieur vers l'intérieur ou être enfoncé avec précaution. Afin| de| pouvoir

avec precaution. Aim de pouvoir 2 1 1 2 4

1 2

Avant le montage

introduire le boulon, la vitre doit auparavant être positionnée avec exactitude pour que le boulon puisse traverser les points de fixation sur la hotte.

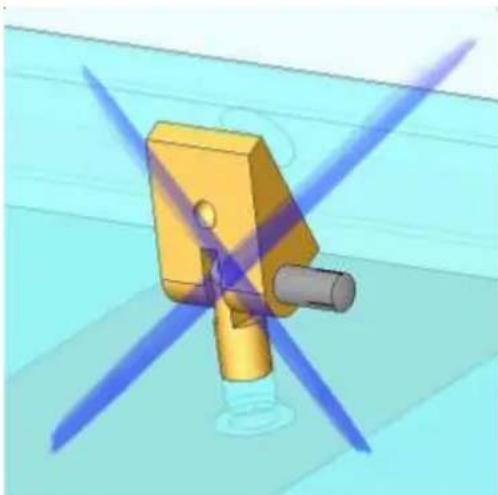

Lors du montage du boulon, il convient de veiller à ce qu'il soit complètement enfoncé. S'il est n'est pas complètement enfoncé, la vitre risque de tomber et d'être

endommagée. La chute du verre peut s'accompagner de dommages supplémentaires ou entraîner aussi des blessures.

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine. Ouvrir le panneau en verre.

Encastrement

1. Retirer le filtre à graisse (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. Percez 2 trous pour la cornière de retenue supérieure et 2 trous pour la cornière de retenue inférieure, de 6 mm de diamètre chacun, puis enfoncez les

Equerre de maintien du corps Perçage de fixation Raccord pour conduit d'air d'échappement

chevilles jusqu'à ce qu'elles affleurent avec le mur. Lors de l'utilisation d'un gabarit de perçage, veiller à ce que l'écart entre le rebord inférieur du corps de la hotte et le bord inférieur du gabarit soit de 755 mm (voir ill. Gabarit de perçage).

1. Trous (diamètre 10 mm) pour la fixation de la hotte

15 7.5 215 200 Ø10 400 10 Ø 400 400 Ø10 200 300

1. Veillez à disposer la hotte de manière centrée par rapport à la table de cuisson

1. Percer les trous et placer les chevilles affleurées.

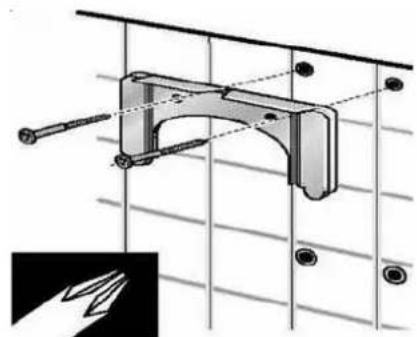

2. Fixer la suspension (angle de fixation du conduit) du conduit supérieur.

3. Visser les vis dans les chevilles (diamètre 10 mm) car env. 20 mm dépassent.

4. Suspendre la hotte aux points de fixations supérieurs et fixer sans serrer avec des rondelles et des écrous.

5. Ajuster la hotte (vérifier les mesures de montage) et serrer les écrous.

Encastrement / Gabarit de perçage

200 Ø10mm 755

1. Fixer la hotte avec au moins deux vis supplémentaire.;
2. (Fonctionnement de l'évacuation d'air) Découper le tuyau d'évacuation à la bonne longueur

1. 2. 3. 4. 5. 6.

1. (Fonctionnement de l'évacuation d'air) placer et fixer le tuyau d'évacuation et respecter une liberté de flexion

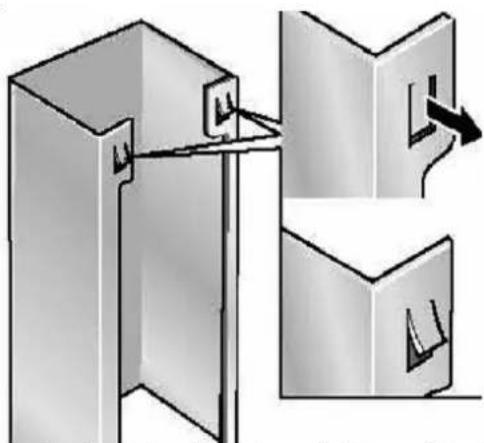

2. Plier les languettes de maintien du conduit supérieur de 2-3 mm vers l'extérieur.

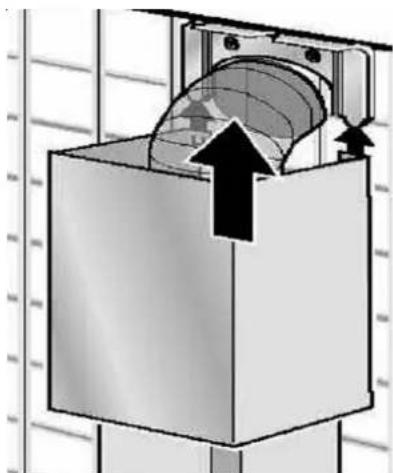

1. Insérer le conduit supérieur dans la languette de maintien de la suspension du conduit jusqu'à ce qu'il s'enclique.

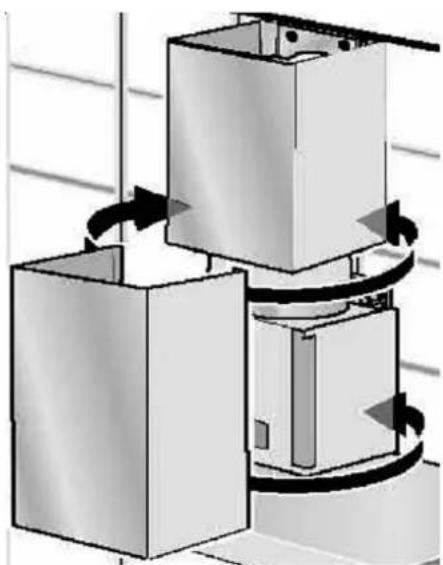

2. Elargir le conduit inférieur vers l'extérieur

et placer la hotte au-dessus du conduit supérieur et du module. Le conduit inférieur inférieure doit se poser sur la hotte.

Nous recommandons un diamètre intérieur de 150 mm ou plus grand.

Afin de préserver les détériorations dues au transport, la vitre frontale est emballée séparément du corps de la hotte et doit être reliée à celui-ci après le déballage (voir dessin ci-après)
