P-115 - Piano numérique YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de clavier	GHS 88 touches lestées (Graded Hammer Standard)
Finition des touches noires	Mate antidérapante
Sensibilité au toucher	4 niveaux : dur, moyen, doux, fixe
Moteur sonore	Pure CF Sound Engine
Source sonore	Piano de concert Yamaha CFIIIS
Nombre de sonorités	14
Polyphonie maximale	192 voix

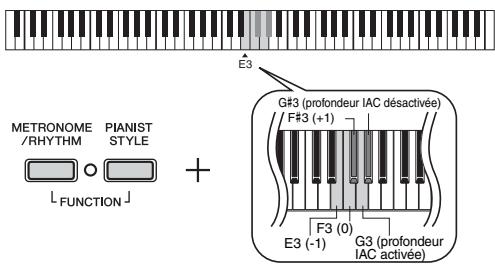

Effets	Reverb (4 types), Damper Resonance, IAC (Intelligent Acoustic Control)
Fonctions de jeu	Dual (superposition), Split (partage), Duo (deux zones symétriques)
Rythmes intégrés	14 rythmes, 10 styles Pianist
Morceaux intégrés	50 morceaux de piano + 14 morceaux de démonstration
Enregistrement	2 pistes, 1 morceau
Puissance amplification	7 W x 2
Haut-parleurs	2 x 12 cm + 2 x 4 cm
Sorties casque	2 prises jack 6,35 mm
Connectique	USB TO HOST, AUX OUT [L/L+R] et [R] jack 6,35 mm
Compatibilité application	iOS (Digital Piano Controller)
Alimentation	Adaptateur secteur PA-150B (DC 12V)
Dimensions (L x P x H)	1 326 x 295 x 163 mm
Poids	11,8 kg

FOIRE AUX QUESTIONS - P-115 YAMAHA

Le clavier du Yamaha P-115 est-il réaliste pour un pianiste ?

Oui. Le clavier GHS (Graded Hammer Standard) reproduit la résistance d'un piano acoustique : les touches graves sont plus lourdes, les aiguës plus légères. Les touches noires ont une finition mate antidérapante. La sensibilité au toucher est réglable sur 4 niveaux (dur, moyen, doux, fixe).

Quelle est la polyphonie du P-115 et pourquoi est-ce important ?

Le P-115 offre une polyphonie maximale de 192 voix. Cela signifie que jusqu'à 192 notes peuvent sonner simultanément sans coupure, ce qui est essentiel lorsque vous utilisez la pédale de sustain ou superposez deux sonorités en mode Dual.

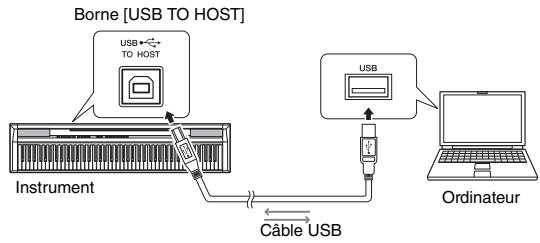

Comment connecter le P-115 à un ordinateur ou une tablette iOS ?

Utilisez le port USB TO HOST avec un câble USB-B standard. Le P-115 apparaît alors comme interface MIDI sans installation de driver. Sur iPad ou iPhone, il faut ajouter l'adaptateur Apple Camera Connection Kit.

Le P-115 peut-il enregistrer mes performances ?

Oui, il dispose d'un enregistreur interne 2 pistes (1 morceau). Vous pouvez enregistrer la main gauche sur une piste et la main droite sur l'autre, puis les réécouter directement sur l'instrument.

Comment utiliser le mode Split sur le P-115 ?

Le mode Split divise le clavier en deux zones : un son différent à gauche (par exemple basse) et un autre à droite (par exemple piano). Maintenez le bouton FUNCTION et appuyez sur la touche souhaitée pour définir le point de partage.

Comment utiliser le mode Duo pour les cours de piano ?

Le mode Duo divise le clavier en deux zones symétriques couvrant la même tessiture. Idéal pour les leçons : le professeur et l'élève jouent côte à côte sur le même instrument. Chacun peut brancher un casque sur l'une des deux prises jack.

Pourquoi n'y a-t-il plus de son sur le P-115 ?

Vérifiez en priorité que le volume n'est pas au minimum. Si un casque est branché, les haut-parleurs sont automatiquement coupés. Assurez-vous également que l'adaptateur secteur PA-150B est correctement connecté et que la prise murale est alimentée.

Le P-115 peut-il fonctionner sur batterie ?

Non. Le P-115 nécessite obligatoirement l'adaptateur secteur PA-150B (DC 12V). Il n'existe pas d'option pile ou batterie pour ce modèle.

Quelle pédale est recommandée avec le P-115 ?

La pédale FC3A de Yamaha est recommandée car elle reproduit le demi-pédalage (half-damping) comme sur un piano acoustique. La FC4A (commutation on/off simple) est compatible mais sans cette nuance. La prise pédale accepte tout commutateur à jack standard.

Comment connecter le P-115 à une sonorisation ou un ampli externe ?

Utilisez les sorties AUX OUT [L/L+R] et [R] (prises jack 6,35 mm) situées à l'arrière de l'instrument. Connectez-les à un ampli de scène, une table de mixage ou une interface audio pour amplifier le son en live ou en studio.

Comment réinitialiser le P-115 aux réglages d'usine ?

Maintenez enfoncée la touche DO la plus grave du clavier et allumez l'instrument simultanément. Cette procédure remet tous les réglages utilisateur (sensibilité, transposition, égaliseur, etc.) aux valeurs d'origine.

Quelle application Yamaha est compatible avec le P-115 ?

Yamaha propose l'application Digital Piano Controller (gratuite sur App Store) pour piloter les sonorités et paramètres depuis un iPhone ou iPad. La connexion se fait via USB et l'adaptateur Apple Camera Connection Kit.

MODE D'EMPLOI P-115 YAMAHA

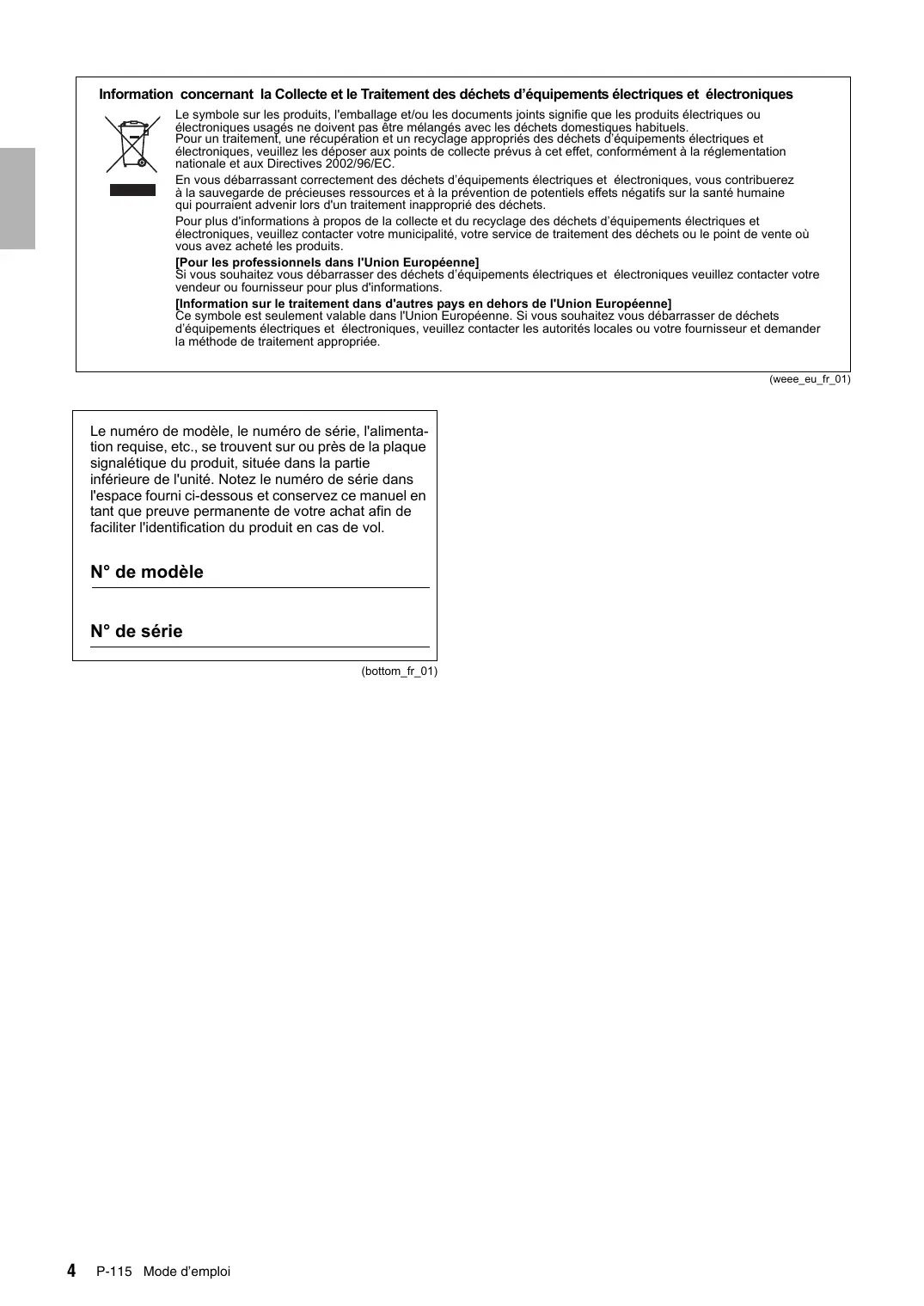

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Pour les professionnels dans l'Union Européenne]

Si vous souhaitez vous débarrasser des déchets d'équipements électriques et électroniques veuillez contacter votre vendeur ou fournisseur pour plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

(weee_eu_fr_01)

Le numéro de modèle, le numéro de série, l'alimentation requise, etc., se trouvent sur ou près de la plaque signalétique du produit, située dans la partie inférieure de l'unité. Notez le numéro de série dans l'espace fourni ci-dessous et conservez ce manuel en tant que preuve permanente de votre achat afin de faciliter l'identification du produit en cas de vol.

N° de modèle

N° de série

(bottom_fr_01)

PRÉCAUTIONS D'USAGE

PRIÈRE DE LIRE ATTENTIVEMENT AVANT DE PROCÉDER À TOUTE MANIPULATION

Rangez ce manuel en lieu sûr et à portée de main afin de pouvoir le consulter ultérieurement.

Pour adaptateur secteur

AVERTISSEMENT

• Cet adaptateur secteur est conçu pour être utilisé uniquement avec les instruments électroniques Yamaha. Il ne doit pas être utilisé à d'autres fins.
• Utilisation en intérieur uniquement. Il ne doit pas être utilisé dans des endroits humides.

ATTENTION

- Lors de la configuration, assurez-vous que la prise secteur est facilement accessible. En cas de problème ou de dysfonctionnement, mettez immédiatement l'instrument hors tension et retirez l'adaptateur secteur de la prise. Lorsque l'adaptateur secteur est connecté à la prise secteur, n'oubliez pas qu'une faible quantité d'électricité circule dans l'instrument, même si l'interrupteur d'alimentation est en position d'arrêt. Lorsque vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

Pour P-115

AVERTISSEMENT

Veillez à toujours observer les précautions élémentaires énumérées ci-après pour éviter de graves blessures, voire la mort, en raison d'une électrocution, d'un court-circuit, de dégâts, d'un incendie ou de tout autre risque. La liste de ces précautions n'est pas exhaustive :

Alimentation/adaptateur secteur

• Ne laissez pas le cordon d'alimentation à proximité de sources de chaleur telles que les radiateurs ou les éléments chauffants. Évitez également de le plier de façon excessive ou de l'endommager de quelque manière que ce soit ou de placer dessus des objets lourds.
• Utilisez uniquement la tension requise pour l'instrument. Celle-ci est indiquée sur la plaque du fabricant de l'instrument.
• Utilisez uniquement l'adaptateur spécifié (page 25). L'utilisation d'un adaptateur inapproprié peut endommager l'instrument ou entraîner une surchauffe.
• Vérifiez périodiquement l'état de la fiche électrique, dépoussiérez-la et nettoyez-la.

Ne pas ouvrir

- L'instrument ne contient aucune pièce nécessitant l'intervention de l'utilisateur. N'ouvrez pas l'instrument et ne tentez pas d'en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Si l'appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien Yamaha qualifié.

Prévention contre l'eau

• Ne laissez pas l'instrument sous la pluie et ne l'utilisez pas près d'une source d'eau ou dans un milieu humide. Ne déposez pas dessus des récipients (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures. Si un liquide, tel que de l'eau, pénètre à l'intérieur de l'instrument, mettez immédiatement ce dernier hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôler l'instrument par un technicien Yamaha qualifié.
• N'essayez jamais de retirer ou d'insérer une fiche électrique avec les mains mouillées.

Prévention contre les incendies

- Ne déposez pas des objets présentant une flamme, tels que des bougies, sur l'instrument. Ceux-ci pourraient se renverser et provoquer un incendie.

En cas d'anomalie

- Si l'un des problèmes suivant survient, coupez immédiatement l'alimentation et retirez la fiche électrique de la prise. Faites ensuite contrôler l'appareil par un technicien Yamaha.

• Le cordon électrique s'effiloche ou est endommagé.
• L'instrument dégage une odeur inhabituelle ou de la fumée.
• Un objet est tombé à l'intérieur de l'instrument.
• Une brusque perte de son est intervenue durant l'utilisation de l'instrument.

Observez toujours les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessures corporelles, pour vous-même ou votre entourage, ainsi que la détérioration de l'instrument ou de tout autre bien. La liste de ces précautions n'est pas exhaustive :

Alimentation/adaptateur secteur

• N'utilisez pas de connecteur multiple pour brancher l'instrument sur une prise secteur. Cela risque d'affecter la qualité du son, voire de provoquer la surchauffe de la prise.
• Veillez à toujours saisir la fiche, et non le cordon, pour débrancher l'instrument de la prise d'alimentation. Si vous tirez sur le cordon, vous risquez de l'endommager.
• Débranchez la fiche électrique de la prise secteur lorsque vous n'utilisez pas l'instrument pendant un certain temps ou en cas d'orage.

Emplacement

• Ne placez pas l'instrument dans une position instable afin d'éviter qu'il ne tombe accidentellement.
• Avant de déplacer l'instrument, débranchez-en tous les câbles afin d'éviter de les endommager ou de blesser quiconque risquerait de trébucher dessus.
• Lors de la configuration de l'instrument, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, coupez immédiatement l'alimentation et retirez la fiche de la prise. Même lorsque l'interrupteur d'alimentation est en position d'arrêt, du courant électrique de faible intensité continue de circuler dans l'instrument. Si vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.
• Utilisez uniquement le rack spécifié pour l'instrument. Pour fixer le support ou le rack, n'utilisez que les vis fournies par le fabricant, sous peine d'endommager les éléments internes ou de renverser accidentellement l'instrument.

Connexions

• Avant de raccorder l'instrument à d'autres appareils électroniques, mettez ces derniers hors tension. Avant de mettre ces appareils sous ou hors tension, réglez tous les niveaux de volume sur le son minimal.
• Veillez également à régler tous les appareils sur le volume minimal et à augmenter progressivement les commandes de volume tout en jouant de l'instrument pour obtenir le niveau sonore souhaité.

Précautions de manipulation

• Ne glissez pas les doigts ou les mains dans les fentes du de l'instrument.
• N'insérez pas et ne laissez pas tomber d'objets en papier, en métal ou autres dans les fentes du panneau ou du clavier. Vous pourriez vous blesser ou provoquer des blessures à votre entourage, endommager l'instrument ou un autre bien ou causer des dysfonctionnements au niveau de l'instrument.
• Ne vous appuyez pas sur l'instrument et ne déposez pas d'objets lourds dessus. Ne manipulez pas trop brutalement les touches, les sélecteurs et les connecteurs.
• N'utilisez pas l'instrument ou le casque de manière prolongée à des niveaux sonores trop élevés ou inconfortables qui risqueraient d'entraîner des troubles définitifs de l'audition. Si vous constatez une baisse d'acuité auditive ou que vous entendez des sifflements, consultez un médecin.

Yamaha ne peut être tenu responsable des détériorations causées par une mauvaise manipulation de l'instrument ou par des modifications apportées par l'utilisateur, ni des données perdues ou détruites.

Mettez toujours l'instrument hors tension lorsque vous ne l'utilisez pas.

Même lorsque l'interrupteur [ ⏻ ] (Veille/Marche) est en position de veille et que le voyant d'alimentation, une faible quantité d'électricité circule toujours dans l'instrument.

Lorsque vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

AVIS

Pour éviter d'endommager le produit ou de perturber son fonctionnement, de détruire des données ou de détériorer le matériel avoisinant, il est indispensable de respecter les avis ci-dessous.

■ Manipulation

• N'utilisez pas l'instrument à proximité d'un téléviseur, d'une radio, d'un équipement stéréo, d'un téléphone mobile ou d'autres appareils électriques. Ces équipements risqueraient en effet de produire des interférences. Lorsque vous utilisez l'instrument avec une application sur votre iPad, iPhone ou iPod touch, il est recommandé d'activer l'option Mode avion sur votre appareil afin d'éviter toute perturbation provoquée par la communication.
• N'exposez pas l'instrument à la poussière, à des vibrations ou à des conditions de chaleur et de froid extrêmes (à la lumière directe du soleil, à proximité d'un radiateur ou dans une voiture en pleine journée par exemple), au risque de déformer le panneau, d'endommager les composants internes ou de provoquer un fonctionnement instable de l'instrument. (Plage de températures de fonctionnement vérifiée : 5 à 40 °C ou 41 à 104 °F.)
• Ne déposez pas d'objets en vinyle, en plastique ou en caoutchouc sur l'instrument, car ils risquent de décolorer le panneau ou le clavier.

■ Entretien

- Pour nettoyer l'instrument, servez-vous d'un chiffon doux et sec. N'utilisez jamais de diluants de peinture, d'alcool, de solvants, de produits d'entretien liquides ou de tampons de nettoyage imprégnés de produits chimiques.

■ Sauvegarde des données

- Certains types de données (page 24) sont stockés dans la mémoire interne et sont conservés même après la mise hors tension de l'instrument. Les données peuvent toutefois être perdues à la suite d'un dysfonctionnement ou d'une opération incorrecte. Par conséquent, il convient de sauvegarder les données importantes sur un ordinateur.

Information

■ À propos des droits d'auteur

• La copie des données musicales disponibles dans le commerce, y compris, mais sans s'y limiter, les données MIDI et/ou audio, est strictement interdite, sauf pour un usage personnel.
• Ce produit intègre des programmes informatiques et des contenus pour lesquels Yamaha détient des droits d'auteur ou possède une licence d'utilisation des droits d'auteur de leurs propriétaires respectifs. Les matériaux protégés par des droits d'auteur incluent, sans s'y limiter, tous les logiciels, fichiers de style, fichiers MIDI, données WAVE, partitions musicales et enregistrements audio. Toute utilisation non autorisée de ces programmes et de ce contenu est interdite en vertu des lois en vigueur, excepté pour un usage personnel. Toute violation des droits d'auteur entraîne des poursuites judiciaires. IL EST STRICTEMENT INTERDIT DE FAIRE, DE DIFFUSER OU D'UTILISER DES COPIES ILLÉGALES.

- À propos des fonctions et données intégrées à l'instrument

- Certains morceaux prédéfinis ont été modifiés afin d'en raccourcir la longueur ou à des fins d'arrangement, et peuvent ne pas être strictement identiques aux originaux.

■ À propos de ce manuel

• Les illustrations figurant dans ce mode d'emploi sont uniquement fournies à titre d'information et peuvent différer légèrement de votre instrument.
• iPad, iPhone et iPod touch sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
• Les noms de sociétés et de produits cités dans ce mode d'emploi sont les marques commerciales ou déposées appartenant à leurs détenteurs respectifs.

■ Accord fin

- Contrairement aux pianos acoustiques, cet instrument n'a pas besoin d'être accordé par un spécialiste (la hauteur de ton peut néanmoins être réglée par l'utilisateur de manière à ce qu'elle soit adaptée aux autres instruments). La hauteur de ton des instruments numériques est en effet toujours parfaitement constante.

Table des matières

PRÉCAUTIONS D'USAGE 5

Avec cet instrument, vous pouvez : 7

À propos de ces manuels.... 8

Accessoires 8

Introduction

Commandes et bornes du panneau 9

Configuration 10

Alimentation....10

Mise sous/hors tension de l'appareil.... 10

Fonction de mise hors tension automatique ..... 10

Réglage du volume.... 11

Réglage des sons de confirmation d'opération.... 11

Utilisation du casque 11

Utilisation d'un sélecteur au pied 12

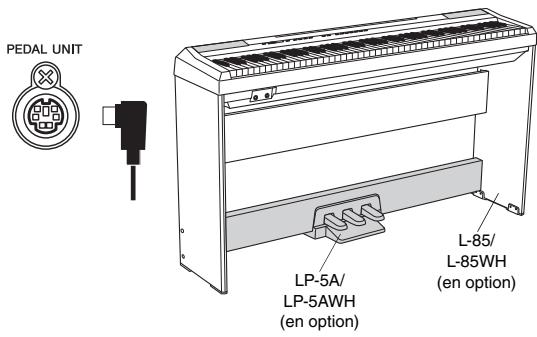

Utilisation de la pédale en option 12

Références

Sélection et reproduction de sonorités 13

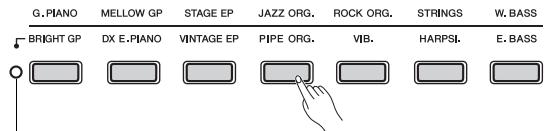

Sélection d'une sonorité.... 13

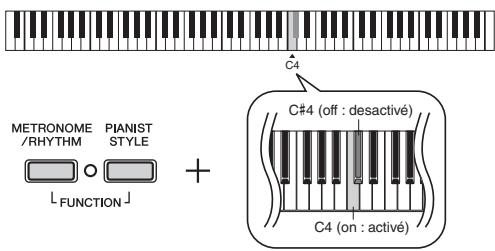

Renforcement du son global (Sound Boost) ..... 13

Superposition de deux sonorités (mode Dual) ..... 13

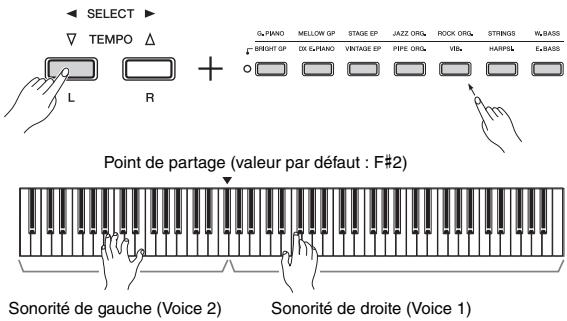

Partage du clavier (Split).... 14

Mode Duo 15

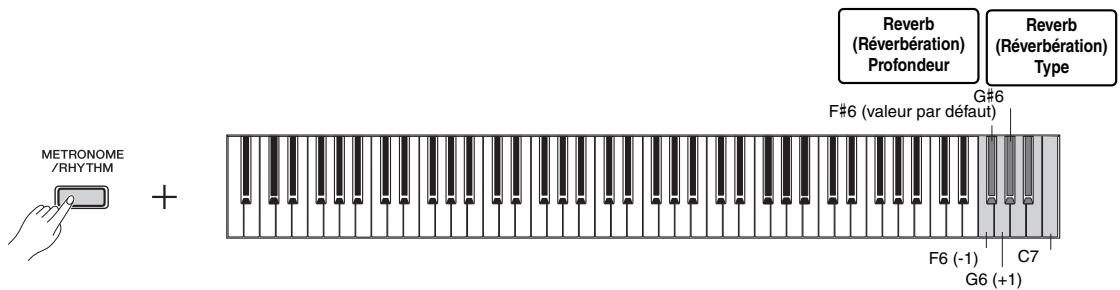

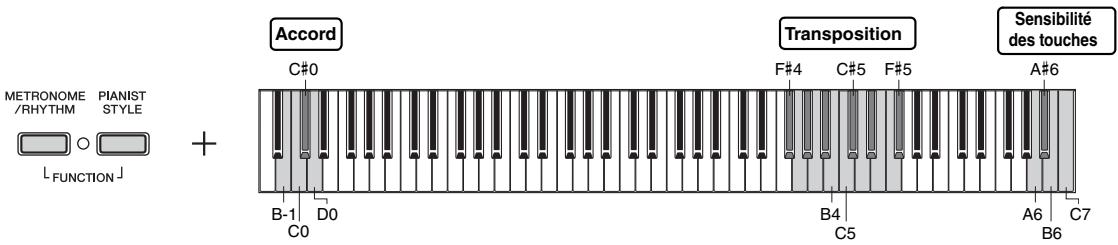

Réglage de différents éléments pour les performances 16

Reproduction de morceaux 17

Écoute des morceaux de démonstration de sonorité .... 17

Écoute des 50 morceaux de piano (morceaux prédéfinis).... 17

Utilisation du métronome/rythme 18

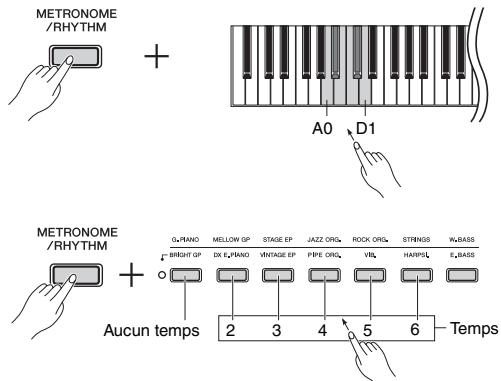

Sélection d'un temps (indication de mesure)....18

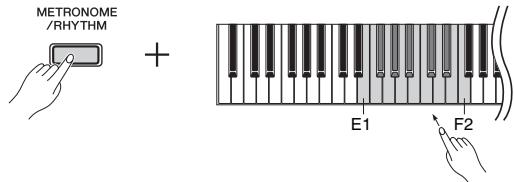

Sélection d'un rythme....18

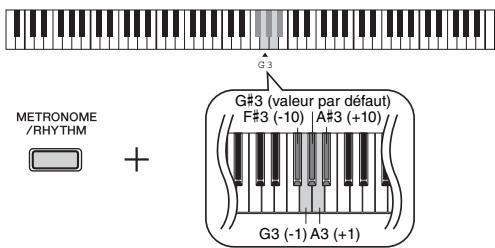

Réglage du tempo.... 18

Réglage du volume 18

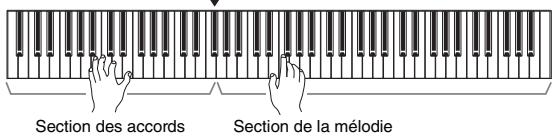

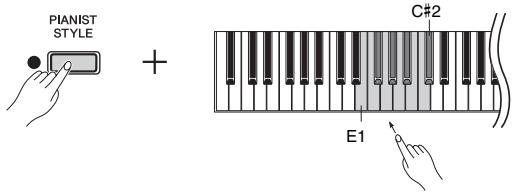

Ajout d'un accompagnement à votre performance (styles Pianist) 19

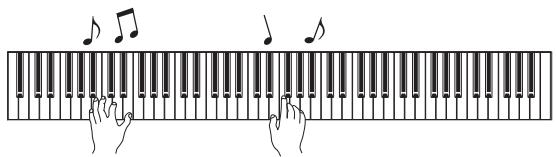

Enregistrement de votre performance 20

Enregistrement rapide....20

Enregistrement des deux parties indépendamment ....20

Suppression du morceau utilisateur ....21

Changement des paramètres initiaux du morceau enregistré ....21

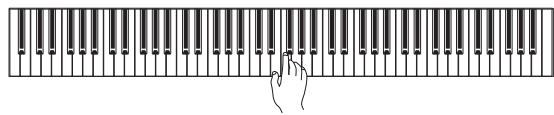

Reproduction d'un morceau et exercice sur chaque partie 22

Connexion d'autres équipements 23

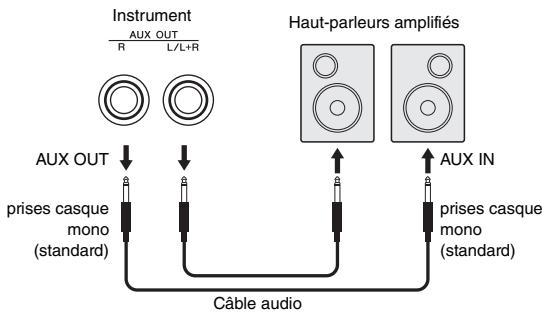

Raccordement de haut-parleurs externes ...... 23

Connexion d'un iPad ou d'un iPhone .... 23

Connexion à un ordinateur....24

Sauvegarde et initialisation des données 24

Annexe

Résolution des problèmes 25

Caractéristiques techniques 25

Lista 26

Avec cet instrument, vous pouvez :

◆ avoir la sensation d'un piano authentique avec le clavier GHS (Graded Hammer Standard) ;
◆ écouter les 50 morceaux de piano prédéfinis ou vous exercer à l'aide de ces morceaux en jouant chaque partie séparément (pages 17 et 22) ;
◆ avoir l'impression d'être un vrai pianiste professionnel : la fonctionnalité Pianist Style (Style Pianist) ajoute automatiquement un accompagnement lorsque vous jouez un accord au clavier et la fonctionnalité Rhythms (Rythmes) ajoute des arpèges rythmiques à votre performance au clavier (pages 18 et 19) ;
- vous exercer avec efficacité à l'aide de l'enregistreur et du métronome intégrés (strana 18) ;
◆ profiter de la simplicité d'utilisation de votre instrument en connectant votre iPhone, votre iPad ou

Merci d'avoir choisi ce piano numérique de Yamaha !

Nous vous conseillons de lire attentivement ce mode d'emploi afin de tirer pleinement profit des fonctions avancées et très utiles de cet instrument.

Nous vous recommandons également de le garder à portée de main pour toute référence ultérieure.

À propos de ces manuels

Cet instrument est accompagné des documents et supports d'instruction suivants.

Documents inclus

Mode d'emploi (le présent manuel)

Quick Operation Guide (Guide de fonctionnement rapide) (pages 27 à 28)

Présente les fonctions des boutons et le clavier sous forme de tableaux pour en simplifier la compréhension.

Manuels en ligne (fichiers PDF)

Phone/iPad Connection Manual (Manuel de connexion d'un iPhone/iPad)

Explique comment connecter l'instrument à des équipements intelligents (iPhone, iPad, etc.).

Computer-related Operations (Opérations liées à l'ordinateur)

Contient des instructions sur les fonctions informatiques.

MIDI Reference (Référence MIDI)

Contient des informations liées à la norme MIDI.

MIDI Basics (Généralités sur la norme MIDI) (uniquement en anglais, en français, en allemand et en espagnol)

Contient des explications générales sur la norme MIDI et ses fonctionnalités.

Pour obtenir ces manuels, connectez-vous au site Web des téléchargements Yamaha. Sélectionnez votre pays, tapez « P-115 » dans la zone Model Name (Nom du modèle), puis cliquez sur [Search].

Yamaha Downloads

http://download.yamaha.com/

Accessoires

• Mode d'emploi
• Adaptateur secteur*
• Garantie*
• Online Member Product Registration (Fiche d'enregistrement du produit en ligne)**
• Commande au pied
  * Peut ne pas être fourni dans la région où vous résidez. Veuillez vérifier ce point avec votre distributeur Yamaha.
  ** L'ID DE PRODUIT figurant sur la feuille vous est demandé lorsque vous remplissez la fiche d'enregistrement utilisateur.

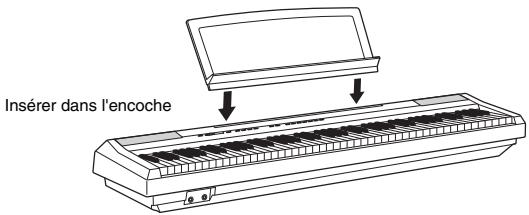

• Pupitre

Insérer dans l'encoche

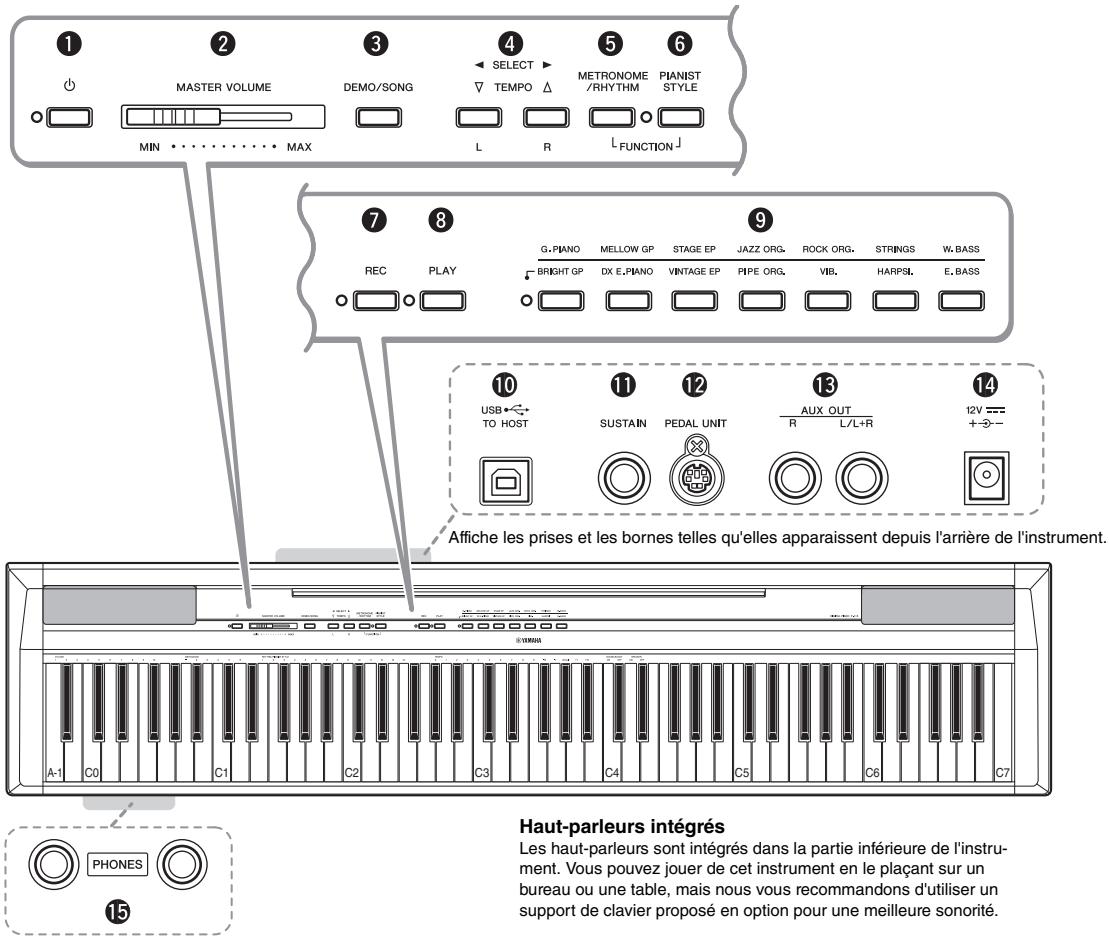

Commandes et bornes du panneau

1 2 3 4 5 6 MASTER VOLUME DEMO/SONG SELECT TEMPO METRONOME /RHYTHM PIANIST STYLE MIN MAX L R FUNCTION 7 8 REC PLAY G. PIANO MELLOW GP STAGE EP JAZZ ORG. ROCK ORG. STRINGS W. BASS BRIGHT GP DX E. PIANO VINTAGE EP PIPE ORG. VIB. HARPSI. E. BASS 10 USB←→ TO HOST SUSTAIN PEDAL UNIT AUX OUT R L/L+R 12V←→ +→- 13 14 15 A-1 C0 C1 C2 C3 C4 C5 C6 C7 Haut-parleurs intégrés Les haut-parleurs sont intégrés dans la partie inférieure de l'instrument. Vous pouvez jouer de cet instrument en le plaçant sur un bureau ou une table, mais nous vous recommandons d'utiliser un support de clavier proposé en option pour une meilleure sonorité.

① Interrupteur [⏻] (Marche/Veille) ......page 10 Met l'instrument sous tension ou en veille.
② Curseur [MASTER VOLUME] (Volume principal)......page 11 Règle le volume du son d'ensemble.
③ Touche [DEMO/SONG] (Démo/morceau)
......page 17
Permet de reproduire des morceaux de démonstration et des morceaux prédéfinis.
④ Touches TEMPO [▽][△]/SELECT [◀][▶] ............page 17 Pour sélectionner un morceau pendant la reproduction, régler le tempo et sélectionner l'extrait de morceau à enregistrer et à reproduire.
⑤ Touche [METRONOME/RHYTHM] (Métrono-me/Rythme) ......page 18 Permet d'activer ou de désactiver le métronome ou le rythme.
⑥ Touche [PIANIST STYLE] (Style Pianist)
......page 19
Permet d'utiliser les styles de pianiste.
⑦ Touche [REC] (Enregistrement)...... page 20 Permet d'enregistrer votre performance au clavier.

⑧ Touche [PLAY] (Reproduction)......page 20 Permet de reproduire la performance enregistrée.
⑨ Touches Voice (Sonorité)......page 13 Permet de passer d'une sonorité à l'autre indiquées au-dessus et au-dessous de la ligne. Permet de sélectionner une sonorité, ou encore deux sonorités reproduites simultanément, le piano et l'orgue par exemple.
⑩ Borne [USB TO HOST] (USB vers hôte) ......page 24 Permet de relier l'instrument à un ordinateur ou à un appareil de type iPhone ou iPad.
⑪ Prise [SUSTAIN] (Maintien) ......page 12 Permet de connecter la pédale fournie, une commande au pied en option et une pédale.
⑫ Prise [PEDAL UNIT] (Pédalier) ......page 12 Sert à la connexion d'un pédalier en option.
⑬ Prises AUX OUT [R][L/L+R] (Sortie auxiliaire) ......page 23 Permet de connecter un appareil audio externe.
14 Prise DC IN (Entrée CC)......page 10 Permet de brancher l'adaptateur secteur.
⑮ Prises [PHONES] (Casque) ...... page 11 Permet de connecter un casque stéréo standard.

Alimentation

Branchez le cordon d'alimentation secteur fourni en respectant l'ordre suivant.

* La forme de la fiche et de la prise varie selon le pays.

AVERTISSEMENT

- Utilisez uniquement l'adaptateur spécifié (page 25). L'utilisation d'un adaptateur inapproprié risque d'endommager l'instrument ou d'entraîner une surchauffe.

ATTENTION

- Lors de la configuration de l'appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, mettez immédiatement l'instrument hors tension et retirez la fiche de la prise.

OTE

- Pour déconnecter l'adaptateur secteur, appuyez sur l'interrupteur [ ⏻ ] (Veille/Marche) et suivez la procédure ci-dessus dans l'ordre inverse.

Adaptateur secteur avec fiche amovible

Ne retirez pas la fiche de l'adaptateur secteur. Si la fiche est retirée accidentellement, remettez-la en place sans toucher les parties métalliques et faites-la glisser complètement jusqu'à ce qu'un déclic se produise.

Fiche Faites glisser l fiche en suivar les indications

* La forme de la fiche varie selon le pays.

AVERTISSEMEN

• Assurez-vous que la fiche reste fixée à l'adaptateur secteur. L'utilisation de la fiche seule risque de provoquer des électrocutions ou des incendies.
• Ne touchez jamais la partie métallique lorsque vous insérez la fiche. Afin d'éviter les risques d'électrocution, courts-circuits ou incidents, veillez également à ce que l'adaptateur secteur et la fiche ne soient pas encrassés par la poussière.

Mise sous/hors tension de l'appareil

① Réglez le volume au minimum.
② Appuyez sur la touche [⏻] (Veille/Marche) pour mettre l'appareil sous tension.

Lorsque l'instrument est mis sous tension, le témoin situé à gauche de l'interrupteur est allumé. Tandis que vous jouez au clavier, réglez le niveau de volume à l'aide du curseur [MASTER VOLUME]. Pour mettre l'instrument hors tension, appuyez à nouveau sur l'interrupteur [ ⏻ ] (Veille/Marche) pendant une seconde.

ATTENTION

- Même lorsque l'instrument est hors tension, une faible quantité d'électricité circule toujours dans l'appareil. Si vous n'utilisez pas l'instrument pendant une période prolongée, veillez à débrancher le cordon d'alimentation de la prise murale.

Fonction de mise hors tension automatique

Pour empêcher toute consommation électrique superflue, cette fonction met automatiquement l'appareil hors tension après 30 minutes d'inutilisation (aucune touche ni aucun bouton). Si vous le souhaitez, vous pouvez activer ou désactiver cette fonction.

Pour désactiver la fonction Auto Power Off :

Lorsque l'instrument est éteint :

Maintenez la touche la plus basse enfoncée (A-1), puis appuyez sur l'interrupteur [ ⏻ ] (Standby/On) pour remettre l'instrument sous tension : le voyant d'alimentation clignote trois fois et la fonction de mise hors tension automatique est désactivée.

A-1 + ○

Lorsque l'instrument est allumé :

Appuyez simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées tout en appuyant sur la touche la plus basse (A-1).

METRONOME /RHYTH PIANIST STYLE LFUNCTION J A-1

Pour activer la fonction de mise hors tension automatique :

Appuyez simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées tout en appuyant sur la touche A#-1.

METRONOME /RHYTHM PIANIST STYLE L FUNCTION J + A#-1

AVIS

- Si votre piano numérique est relié à d'autres équipements tels que des amplificateurs, des haut-parleurs ou un ordinateur, mais n'avez pas l'intention de l'utiliser pendant 30 minutes, nous vous recommandons de mettre tous ces appareils hors tension en suivant les indications des différents modes d'emploi. De cette manière, vous évitez tout risque de dommage de ces autres équipements. Si vous ne souhaitez pas que l'instrument s'éteigne automatiquement lorsqu'il est connecté à un autre équipement, désactivez la fonction Auto Power Off.

Réglage du volume

Lorsque vous commencez à jouer, utilisez la touche [MASTER VOLUME] pour régler le volume de l'intégralité du clavier.

MASTER VOLUME MIN ... ... MAX Plus doux Plus fort

Intelligent Acoustic Control (IAC)

Cette fonction permet de contrôler et de régler automatiquement la qualité du son en fonction du volume global de cet instrument. Même si le volume est faible, les sons graves et aigus sont très clairs.

Pour activer/désactiver la fonction Intelligent Acoustic Control (IAC) :

Appuyez simultanément sur les touches [METRO-NOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées, et appuyez sur la touche G3 pour activer cette fonction ou sur G#3 pour la désactiver.

Réglage par défaut : activé

Pour régler la profondeur IAC :

Tout en appuyant simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE], appuyez sur la touche E3 pour réduire cette valeur, sur F#3 pour l'augmenter ou encore sur F3 pour rétablir la valeur sur 0 (valeur par défaut).

Plage des réglages : -3 - 0 - +3

METRONOME /RHYTHM PIANIST STYLE L FUNCTION + G3 (profondeur IAC désactivée) F#3 (+1) F3 (0) E3 (-1) G3 (profondeur IAC activée)

Réglage des sons de confirmation d'opération

Conçu comme un piano, cet instrument comporte un minimum de commandes de panneau et la plupart des réglages s'effectuent à l'aide des touches du clavier. Lorsque vous activez ou désactivez une fonction, ou modifiez un réglage, l'instrument produit un son pour confirmer cette modification. Il existe trois types de sons : un son montant pour l'activation, un son descendant pour la désactivation et des clics pour les autres réglages. Pour connaître la liste des fonctions attribuées aux différentes touches, consultez le Guide de fonctionnement rapide, page 27, 28.

Activation/désactivation des sons de confirmation d'opération

Vous pouvez activer ou désactiver les sons de confirmation d'opération à votre guise.

Tout en maintenant la touche [DEMO/SONG] enfoncée, appuyez sur la touche A-1. Chaque fois que vous appuyez sur la touche A-1, le réglage est activé ou désactivé.

Réglage par défaut : activé

Utilisation du casque

Cet instrument étant équipé de deux prises [PHONES], vous pouvez y brancher deux casques stéréo standard. Si vous n'en utilisez qu'un seul, vous pouvez le brancher indifféremment sur l'une ou l'autre de ces deux prises. Les haut-parleurs sont coupés automatiquement.

PHONES Prise pour casque stéréo standard

ATTENTION

- Pour protéger votre ouïe, évitez d'utiliser le casque à un volume trop élevé pendant des périodes prolongées.

Utilisation d'un sélecteur au pied

La prise [SUSTAIN] permet de brancher le sélecteur au pied fourni, qui fonctionne comme la pédale forte d'un piano acoustique. Il est également possible de connecter à cette prise une pédale FC3A en option ou un sélecteur au pied FC4A ou FC5. La pédale FC3A permet d'utiliser la fonction de pédale à mi-course.

SUSTAIN

Fonction de pédale à mi-course (pour pédale FC3A et LP-5A/LP-5AWH)

Si vous jouez au piano avec maintien et souhaitez que le son soit plus clair (en particulier dans les basses), relâchez légèrement le pied de la pédale, tout en maintenant la pédale enfoncée à mi-chemin ou moins.

NOTE

• N'appuyez pas sur le sélecteur au pied à la mise sous tension de l'instrument, car cela a pour effet de modifier la reconnaissance de la polarité de ce sélecteur et d'inverser son fonctionnement.
• Vérifiez que l'appareil est hors tension lorsque vous connectez ou déconnectez le sélecteur au pied ou la pédale.

Utilisation de la pédale en option

La prise [PEDAL UNIT] est destinée à la connexion d'un pédalier LP-5A/LP-5AWH proposé en option. Lors de la connexion du pédalier, assurez-vous d'utiliser un support de clavier en option (L-85/L-85WH) pour l'assemblage.

PEDAL UNIT LP-5A/ LP-5AWH (en option) L-85/ L-85WH (en option)

NOTE

- Vérifiez que l'appareil est hors tension lorsque vous connectez ou déconnectez le pédalier.

Pédale forte (droite)

Le fait d'appuyer sur cette pédale prolonge les notes. Le fait de relâcher cette pédale interrompt (coupe) immédiatement le maintien des notes. La fonction de « pédale à mi-course » crée des effets de prolongation partielle en fonction du degré d'enfoncement de cette pédale.

Si vous appuyez sur la pédale forte et la maintenez enfoncée, toutes les notes indiquées sont maintenues.

- Damper Resonance (Résonance d'étouffoir)

Cette fonction simule le maintien du son obtenu avec la pédale forte d'un piano de concert.

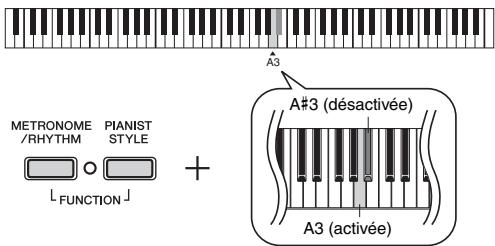

Pour activer/désactiver la résonance d'étouffoir :

Appuyez simultanément sur les touches [METRO-NOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées, et appuyez sur la touche A3 pour activer cette fonction ou sur A#3 pour la désactiver.

Réglage par défaut : activé

METRONOME /RHYTHM PIANIST STYLE L FUNCTION + A#3 (désactivée) A3 (activée)

NOTE

- L'effet Damper Resonance ne peut pas être utilisé en mode Duo (page 15).

Pédale de sostenuto (centre)

Si vous jouez une note/un accord au clavier et maintenez ces touches enfoncées tout en appuyant sur la pédale de sostenuto, la note ou l'accord sont maintenus aussi longtemps que vous appuyez sur la pédale (l'effet obtenu est le même que si la pédale forte avait été enfoncée). En revanche, les notes jouées par la suite ne sont pas maintenues. Cela permet, par exemple, de tenir un accord tout en jouant d'autres notes en mode « staccato ».

Si vous appuyez sur la pédale de sostenuto et la maintenez enfoncée, seules les notes indiquées sont maintenues.

Pédale douce (gauche)

La pédale douce réduit le volume et modifie légèrement le timbre des notes jouées pendant que la pédale est actionnée. Cependant, son activation n'a pas d'incidence sur les notes qui sont déjà en cours de reproduction au moment où elle est enfoncée.

NOTE

- Lorsque vous sélectionnez la sonorité JAZZ ORGAN ou ROCK ORGAN, le fait d'appuyer sur la pédale de gauche permet de permuter entre la rotation rapide et la rotation lente du haut-parleur rotatif.

Sélection et reproduction de sonorités

Sélection d'une sonorité

L'instrument propose une grande variété de sonorités, ou sons d'instrument, notamment de piano et d'orgue.

1 Appuyez sur une touche de sonorité une ou deux fois.

Le fait d'appuyer sur la même touche de sonorité allume/éteint le témoin et alterne entre les sonorités dont les noms s'affichent au-dessus et au-dessous des touches.

G. PIANO MELLOW GP STAGE EP JAZZ ORG. ROCK ORG. STRINGS W. BASS BRIGHT GP DX E. PIANO VINTAGE EP PIPE ORG. VI.B. HARPSI. E. BASS

Témoin Lorsque la sonorité indiquée au-dessus est sélectionnée, le témoin est éteint. Lorsque la sonorité indiquée au-dessous est sélectionnée, le témoin est allumé.

Liste des sonorités

Nom de la sonorité	Description
GRAND PIANO	Échantillons à partir d'un piano à queue de concert. Les échantillons sont différents en fonction de la force de jeu et produisent de légères modifications de tonalité. Cette sonorité convient aussi bien aux compositions classiques qu'à tous les autres styles de musique.
BRIGHT GRAND	Son de piano très brillant. Permet d'isoler le son par rapport à un ensemble.
MELLOW GRAND	Son de piano chaud et doux. Idéale pour les ballades.
DX E.PIANO	Son de piano électrique créé par synthèse FM. Idéal pour la musique pop standard.
STAGE E.PIANO	Son traditionnel des coups de marteau métalliques du piano électrique. La tonalité peut être tour à tour douce avec un jeu de clavier léger et agressive avec un jeu prononcé.
VINTAGE E.PIANO	Autre son traditionnel de piano électrique, différent de la sonorité STAGE E. PIANO, souvent présent dans la musique rock et pop.
JAZZ ORGAN	Orgue électrique de type « timbre denté ». Très utilisé dans le jazz et le rock. Lorsque le pédalier LP-5A/LP-5AWH (vendu séparément) est connecté, la vitesse de rotation de l'effet ROTARY SP peut être sélectionnée à l'aide de la pédale de gauche.
PIPE ORGAN	Son type d'un orgue à tuyaux (8 pieds + 4 pieds + 2 pieds). Sonorité idéale pour la musique sacrée de la période baroque.
ROCK ORGAN	Son clair et éclatant de l'orgue électrique. Idéal pour la musique rock. Lorsque le pédalier LP-5A/LP-5AWH (vendu séparément) est connecté, la vitesse de rotation de l'effet ROTARY SP peut être sélectionnée à l'aide de la pédale de gauche.
VIBRAPHONE	Utilisé avec des maillets relativement légers. Plus vous jouez fort, plus le timbre devient métallique.
STRINGS	Vaste ensemble de cordes, échantillonnées en stéréo avec une réverbération réaliste. Essayez de combiner cette sonorité avec le piano en mode Dual.
HARPSI-CHORD	Instrument idéal pour la musique baroque. Son authentique de clavecin, avec cordes pincées, pas de réponse au toucher et son caractéristique lorsque les touches sont relâchées.
WOOD BASS	Style de doigté joué sur une basse droite. Idéal pour le jazz et la musique latine.
E. BASS	Grande variété de styles musicaux tels que le jazz, le rock, la musique pop, etc.

2 Jouez au clavier.

NOTE

• Pour vous familiariser avec les caractéristiques des différentes sonorités, écoutez les morceaux de démonstration correspondant à chacune d'elles (page 17).
• Vous pouvez changer d'octave en suivant les indications de la section suivante (reportez-vous à Pour changer d'octave pour chaque sonorité, page 14).

Renforcement du son global (Sound Boost)

Lorsque vous utilisez la fonction Sound Boost pendant que vous jouez en accompagnement d'autres instruments, vous pouvez augmenter le volume et accentuer la présence de votre performance sans compromettre l'expressivité.

Cette fonction est particulièrement utile si vous souhaitez que toutes les notes soient parfaitement audibles, celles jouées très fort comme les plus douces.

Appuyez simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées, et appuyez sur la touche C4 pour activer cette fonction ou sur C#4 pour la désactiver.

Réglage par défaut : desactivé

* Reportez-vous aux indications figurant au-dessus du clavier (SOUND BOOST ON ou SOUND BOOST OFF).

METRONOME /RHYTHM PIANIST STYLE L FUNCTION + C4 C#4 (off : desactivé) C4 (on : activé)

Superposition de deux sonorités (mode Dual)

Vous pouvez reproduire des sonorités simultanément sur l'ensemble du clavier. Notez que la sonorité de la touche de gauche est désignée par Voice 1 et celle de la touche de droite est désignée par Voice 2.

NOTE

- Il est impossible d'activer simultanément deux sonorités d'une même touche (STRINGS et HARPSICHORD par exemple).

1 Activez le mode Dual.

Appuyez sur la touche de sonorité souhaitée une ou deux fois (selon la sonorité souhaitée), maintenez cette touche enfoncée et appuyez une ou deux fois sur la touche de l'autre sonorité. Lorsque le témoin est éteint, la sonorité indiquée au-dessus de la ligne est sélectionnée ; lorsque le témoin est éteint, la sonorité indiquée au-dessous de la ligne est sélectionnée. Lorsque les touches sont relâchées, le mode Dual est activé. Le témoin indique l'état de sélection de la sonorité Voice 1.

Par exemple : sélection des sonorités VINTAGE EP et ROCK ORG

G. PIANO MELLOW GP STAGE EP JAZZ ORG. ROCK ORG. STRINGS W. BASS BRIGHT GP DX E. PIANO VINTAGE EP PIPE ORG. VIB. HARPSI. E. BASS Témoin Gauche : Sonorité 1 Droite : Sonorité 2

2 Jouez au clavier et profitez du son en mode Dual.

Pour changer d'octave pour chaque sonorité :

Appuyez sur la touche [METRONOME/RHYTHM] et maintenez-la enfoncée, et appuyez sur l'une des touches A4 à D5 du clavier.

METRONOME /RHYTHM + A4 Sonorité 1 Sonorité 2 A4 D5

Sonorité 1	A4	-1	Sonorité 2	C5	-1
	A#4	0 (valeur par défaut)		C#5	0 (valeur par défaut)
	B4	+1		D5	+1

Plage des réglages : -3 - 0 - +3

Pour régler la balance entre deux sonorités :

Appuyez sur la touche [METRONOME/RHYTHM] et maintenez-la enfoncée, et appuyez sur l'une des touches E5 à F#5. Les paramètres ci-dessus augmentent le volume par défaut de la sonorité 1 et inversement.

METRONOME /RHYTHM + F#5 (+1) E5 F5 (-1) (valeur par défaut)

E5	-1
F5	0 (valeur par défaut)
F#5	+1

Plage des réglages : -6 - 0 - +6

3 Pour quitter le mode Dual, il vous suffit d'appuyer sur l'une des touches de sonorité.

Partage du clavier (Split)

Vous pouvez jouer des sonorités différentes avec la main gauche et la main droite.

1 Appuyez sur la touche [L] et maintenez-la enfoncée pour activer le mode clavier partagé.

La sonorité de gauche (Voice 2) est sélectionnée. Le clavier est divisé en deux sections, le point de partage se trouvant sur la touche F#2.

SELECT TEMPOR L R + SILPANO MELLOW GP STAGE EP JAZZ ORIG ROCK ORIG STRINGS WLBASS BRIGHT GP OX ELPANO VINTAGE EP PIPE ORIG VII# HARPS# E-LBASS Point de partage (valeur par défaut : F#2) Sonorité de gauche (Voice 2) Sonorité de droite (Voice 1)

NOTE

• Vous pouvez activer soit le mode Dual, soit le mode Split, mais pas les deux.
• Les fonctions de la pédale ne peuvent pas être utilisées sur la sonorité de gauche.

2 Pour changer la sonorité de droite (Voice 1) dans ce statut, sélectionnez une sonorité tout en maintenant la touche [R] enfoncée.

SELECT TEMP0 L R + G-PAND MELLOW GP STAGE EP JAZZ ORIG ROCK ORIG STRINGS WL-BASS BRIGHT GP DX G-PAND VINTAGE EP PIPE ORIG VIS HARPS EL-BASS

Pour changer d'octave pour chaque sonorité :

Identique au mode Dual (voir la colonne à gauche).

Pour régler la balance entre deux sonorités :

Identique au mode Dual (voir la colonne à gauche).

Pour modifier le point de partage :

Appuyez sur la touche [L] et maintenez-la enfoncée, puis appuyez sur la touche souhaitée.

SELECT TEMP0 L R + - +

3 Pour quitter le mode clavier partagé, il vous suffit d'appuyer sur l'une des touches de sonorité.

Mode Duo

Cette fonction permet à deux musiciens de jouer sur le même instrument, un à gauche et l'autre à droite, sur la même plage d'octaves.

1 Appuyez simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées tout en appuyant sur la touche G6 pour passer en mode Duo.

Le clavier est divisé en deux sections, le point de partage se trouvant sur la touche E3.

METRONOME /RHYTHM PIANIST STYLE L FUNCTION J + G6 Équivalent à C3 (note centrale C) Point de partage (E3) Équivalent à C3 (note centrale C) Sonorité de gauche (Voice 2) Sonorité de droite (Voice 1)

NOTE

• Le point de partage réglé sur la touche E3 ne peut pas être modifié.
• Si le clavier est en mode Dual, ce mode est désactivé automatiquement lors du passage au mode Duo. La sonorité 1 est utilisée comme sonorité de l'intégralité du clavier.

2 Une personne peut jouer sur la partie gauche du clavier, tandis que l'autre joue sur la partie droite.

Les sons de la sonorité de gauche sont émis par le haut-parleur de gauche et ceux de la sonorité de droite sont émis par le haut-parleur de droit.

Pour modifier la sonorité de gauche :

Tout en maintenant la touche [L] enfoncée, appuyez sur une touche de sonorité une ou deux fois.

Pour modifier la sonorité de droite :

Tout en maintenant la touche [R] enfoncée, appuyez sur une touche de sonorité une ou deux fois.

Pour regrouper les sonorités de gauche et de droite en une seule sonorité :

Il suffit d'appuyer sur une touche de sonorité une ou deux fois.

Pour changer d'octave pour chaque sonorité :

Identique au mode Dual (page 14).

Pour régler la balance entre les deux sections du clavier :

Identique au mode Dual (page 14).

Fonctionnement de la pédale en mode Duo

Le sélecteur au pied connecté à la prise [SUSTAIN] a une incidence sur les sections gauche et droite. Le pédalier en option (page 12) fonctionne comme suit :

• Pédale forte : Applique un maintien aux touches de la section de droite.
• Pédale de sostenuto : Applique un maintien aux touches des deux sections.
• Pédale douce : Applique un maintien aux touches de la section de gauche.

3 Pour quitter le mode Duo, appuyez sur la touche G6 tout en maintenant simultanément les touches [METRONOME/RHYTHM] et [PIANIST STYLE] enfoncées.

Réglage de différents éléments pour les performances

Pour régler les éléments indiqués dans les tableaux ci-dessous, maintenez la ou les touches correspondantes enfoncées, et appuyez sur les touches correspondantes du clavier. Consultez le Guide de fonctionnement rapide, pages 27 à 28.

METRONOME /RHYTHM PIANIST STYLE LFUNCTION + Accord C#0 B-1 D0 C0 Transposition F#4 C#5 F#5 B4 C5 A6 C7 B6 Sensibilité des touches

Élément	Description	Touches	Réglages
Modification de la sensibilité au toucher	Vous pouvez régler le degré de sensibilité au toucher, c'est-à-dire la réponse du clavier à votre force de frappe).NOTELa sensibilité au toucher ne peut pas être utilisée pour les sonorités Jazz Organ, Pipe Organ, Rock Organ ou Harpsichord.	A6	Fixed:Le niveau de volume ne change pas du tout, quelle que soit la force de votre jeu au clavier.
		A#6	Soft:Le niveau de volume change un peu en réponse à votre force de jeu au clavier.
		B6	Medium:Réponse standard au toucher du piano (réglage par défaut).
		C7	Hard:Le niveau de volume change de manière importante, entre pianissimo et fortissimo. Vous obtenez un phrasé dynamique, avec des variations significatives. Vous devez appuyer très fort sur les touches pour produire un son soutenu.
Transposition des clés	Vous pouvez augmenter, diminuer ou transposer la hauteur de ton de l'intégralité du clavier par demi-tons. Par exemple, si vous réglez la transposition sur « +5 », la touche C produit la hauteur de ton F. Par conséquent, vous pouvez jouer un morceau comme s'il était en do majeur et le piano numérique le transpose en fa majeur.Plage des réglages:-6 (F#4) – 0 (C5) – +6 (F#5)	F#4 – B4	Transpose la hauteur de ton vers le bas (joue des notes plus basses que les touches utilisées).
		C5	Restaure la hauteur de ton d'origine (0).
		C#5 – F#5	Transpose la hauteur de ton vers le haut (joue des notes plus hautes que les touches utilisées).
Réglage affiné de la hauteur de ton	Grâce au réglage Accord fin, vous pouvez affiner le réglage de la hauteur de ton de l'ensemble de l'instrument. Cela peut s'avérer extrêmement utile lorsque vous utilisez votre piano numérique avec d'autres instruments ou de la musique enregistrée.Plage des réglages:414,8 – 440,0 – 466,8 Hz	B-1	Rétablit la hauteur de ton par défaut (A3 = 440 Hz).
		C0	Définit la hauteur de ton sur A3 = 442 Hz.
		C#0	Réduit la hauteur de ton par des pas d'environ 0,2 Hz (-0,2 Hz).
		D0	Augmente la hauteur de ton par des pas d'environ 0,2 Hz (+0,2 Hz).

METRONOME /RHYTH + Reverb (Réverbération) Profondeur Reverb (Réverbération) Type F#6 (valeur par défaut) G#6 F6 (-1) C7 G6 (+1)

Élément	Description	Touches	Réglages
Réglage du type de réverbération	La fonction Reverb (Réverbération) du piano numérique permet d'ajouter aux sonorités une réverbération semblable à celle d'une salle de concert. Dès que vous sélectionnez une sonorité, la réverbération la plus adéquate est définie automatiquement ; toutefois, vous pouvez choisir un autre type de réverbération si vous le souhaitez.	G#6	Recital Hall: Simule la réverbération claire que vous entendriez lors d'un récital de piano dans une salle de concert de taille moyenne.
		A6	Contert Hall: Simule la réverbération riche que vous entendriez lors des performances d'un orchestre dans une salle de concert de grande taille.
		A#6	Chamber: Convient à la musique de chambre ; simule la réverbération intimiste que vous entendriez lors d'un récital de musique classique dans une salle spacieuse.
		B6	Club: Simule la réverbération vive que vous entendriez dans une salle de musique ou un club de jazz.
		C7	Off: Aucun effet n'est appliqué.
Réglage de la profondeur de réverbération	Règle la profondeur de réverbération. Plage des réglages : 0 – 20	F6	Diminue d'une unité.
		F#6	Restaure le réglage par défaut (il s'agit du réglage de profondeur le plus adapté à la sonorité sélectionnée.)
		G6	Augmente d'une unité.

Écoute des morceaux de démonstration de sonorité

Des morceaux de démonstration spéciaux sont fournis pour toutes les sonorités de l'instrument.

1 Tout en maintenant la touche [DEMO/SONG] enfoncée, appuyez sur l'une des touches de sonorité souhaitées une ou deux fois, puis relâchez les touches pour démarrer la reproduction.

Le fait d'appuyer sur la même touche de sonorité allume/éteint le témoin et alterne entre les sonorités dont les noms s'affichent au-dessus et au-dessous des touches. Après avoir sélectionné une sonorité, relâchez les deux touches. Les morceaux de démonstration de toutes les sonorités sont reproduits dans l'ordre (de gauche à droite).

DEMO/SONG + Témoin OL-PANO MELLOW GP STAGE EP JAZZ ORG ROCK ORG STRINGS WL-BASS BRIGHT GP DX E-RANO VIRTAGE EP PIPE ORG VRH HARPS E-RASS

Lorsque la sonorité indiquée au-dessus est sélectionnée, le témoin est éteint. Lorsque la sonorité indiquée au-dessous est sélectionnée, le témoin est allumé.

NOTE

- Il vous suffit d'appuyer sur la touche [DEMO/SONG] pour démarrer la reproduction, dans l'ordre, de tous les morceaux de démonstration, à partir de la première sonorité (Grand Piano).

Pour changer de morceau de démonstration pendant la reproduction :

• Sélectionnez une autre sonorité. Pour plus de détails sur la sélection d'une sonorité, reportez-vous à page 13.
• Appuyez sur la touche SELECT [◀] ou [▶] pour passer au morceau de démonstration précédent ou suivant.

Pour régler le tempo de la reproduction :

Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur la touche TEMPO [▽] ou [△] pour réduire ou augmenter la valeur.

METRONOME /RHYTHM + SELECT ▶ ▼ TEMPO △ L R

Liste (abrégée) des morceaux de démonstration

Nom de la sonorité	Titre	Compositeur
MELLOW GRAND	Intermezzo, 6 Stücke, op.118-2	J. Brahms
PIPE ORGAN	Herr Christ, der ein'ge Gottes-Sohn, BWV.601	J.S. Bach
HARPSI-CHORD	Concerto a cembalo obbligato, 2 violini, viola e continuo No.7, BWV.1058	J.S. Bach

Les morceaux de démonstration cités ci-dessus sont de brefs passages réarrangés des compositions originales. Tous les autres morceaux sont d'origine (© 2014 Yamaha Corporation).

2 Appuyez de nouveau sur la touche [DEMO/SONG] pour arrêter la reproduction.

Écoute des 50 morceaux de piano (morceaux prédéfinis)

Outre les morceaux de démonstration, vous aurez également plaisir à écouter les morceaux prédéfinis. Choisissez un morceau dans la liste des morceaux prédéfinis (page 26), puis suivez les instructions ci-dessous.

1 Tout en maintenant la touche [DEMO/SONG] enfoncée, appuyez sur l'une des touches comprises entre C2 et C#6 pour démarrer la reproduction.

Les morceaux présélectionnés sont reproduits dans l'ordre. À chaque morceau prédéfini correspond l'une de ces touches. Pour plus d'informations sur l'affectation des touches, reportez-vous au Guide de fonctionnement rapide (page 27).

DEMO/SONG + 1er mor- ceau 10e mor- ceau 20e mor- ceau 30e mor- ceau 40e mor- ceau 50e mor- ceau C2 C3 C4 C5 C6

Pour changer de morceau pendant la reproduction :

• Tout en maintenant la touche [DEMO/SONG] enfoncée, appuyez sur l'une des touches comprises entre C2 et C#6.
• Appuyez sur la touche SELECT [◀] ou [▶] pour passer au morceau de démonstration précédent ou suivant.

Pour régler le tempo de la reproduction :

Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur la touche TEMPO [▽] ou [△].

METRONOME /RHYTHM + SELECT ▶ ▼ TEMPO △ L R

2 Appuyez de nouveau sur la touche [DEMO/SONG] pour arrêter la reproduction.

Utilisation du métronome/rythme

Le métronome est très pratique lorsque vous souhaitez vous exercer à un tempo précis. Le métronome comporte plusieurs rythmes (page 26), outre le « tic-tac » classique.

1 Appuyez sur la touche [METRONOME/RHYTHM] pour lancer le métronome.

2 Appuyez de nouveau sur la touche [METRONOME/RHYTHM] pour arrêter le métronome.

Sélection d'un temps (indication de mesure)

Maintenez la touche [METRONOME/RHYTHM] enfoncée et appuyez sur l'une des touches A0 à D1 ou l'une des touches de sonorité.

* Reportez-vous aux indications « METRONOME » (- à 6) figurant au-dessus de ces touches.

METRONOME /RHYTHM + A0 D1 METRONOME /RHYTHM + Aucun temps 2 3 4 5 6 Temps Q.MANO MELLOW GP STAGE EP JAZZ ORIG ROCK ORIG STRINGS W.BASS BRIGHT GP DX E.P.MANO VINTAGE EP PIPE ORIG VIL HARPSL E.P.BASS

Sélection d'un rythme

Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur l'une des touches comprises entre E1 et F2. Pour plus d'informations sur le numéro de rythme affecté à chacune des touches, reportez-vous au Guide de fonctionnement rapide (page 28).

METRONOME /RHYTHM + E1 F2

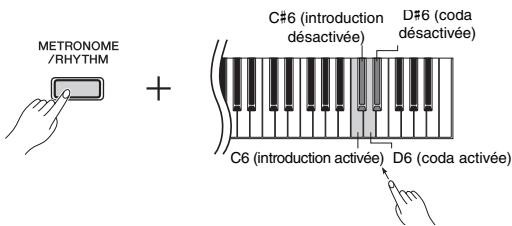

Activation/désactivation d'une introduction et d'une coda

Cette fonction ajoute une introduction au début ou une coda à la fin de la section Rhythm. Vous pouvez activer ou désactiver le son de l'introduction ou de la coda à votre guise. Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur l'une des touches comprises entre C6 et D#6.

Réglage par défaut : activé

METRONOME /RHYTHM + C#6 (introduction désactivée) D#6 (coda désactivée) C6 (introduction activée) D6 (coda activée)

Réglage du tempo

Pour augmenter ou réduire la valeur de 1 unité :

Pendant le fonctionnement du métronome/rythme, appuyez sur la touche TEMPO [▽] ou [△]. Lorsque le métronome/rythme s'arrête, appuyez sur la touche [▽] ou [△] tout en maintenant la touche [METRONOME/RHYTHM] enfoncée.

Pour réinitialiser la valeur par défaut (120) :

Pendant le fonctionnement du métronome/rythme, appuyez simultanément sur les touches TEMPO [▽] et [△]. Lorsque le métronome/rythme s'arrête, appuyez simultanément sur les touches TEMPO [▽] et [△] tout en maintenant la touche [METRONOME/RHYTHM] enfoncée.

Pour augmenter ou réduire la valeur de 1 ou de 10 unités :

Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur l'une des touches comprises entre F#3 et A#3.

* Reportez-vous aux indications « TEMPO » (-10 à +10) figurant au-dessus de ces touches.

METRONOME /RHYTHM + G3 G#3 (valeur par défaut) F#3 (-10) A#3 (+10) G3 (-1) A3 (+1)

Pour indiquer une valeur à trois chiffres :

Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur l'une des touches comprises entre G#2 et F3, l'une après l'autre. Par exemple, pour régler le tempo sur « 95 », appuyez, dans l'ordre, sur les touches G#2 (0), F3 (9) et C#3 (5).

* Reportez-vous aux indications « TEMPO » (0 à 9) figurant au-dessus de ces touches.

Réglage du volume

Tout en maintenant la touche [METRONOME/RHYTHM] enfoncée, appuyez sur la touche souhaitée entre A-1 et F#0. Plus la touche est élevée, plus le volume est fort.

Plage des réglages : 1 - 10

Réglage par défaut : 7

* Reportez-vous aux indications « VOLUME » (1 à 10) figurant au-dessus de ces touches.

Ajout d'un accompagnement à votre performance (styles Pianist)

Vous pouvez jouer automatiquement des arpèges rythmiques en indiquant le type d'accord de la main gauche et une mélodie de la main droite.

1 Appuyez sur la touche [PIANIST STYLE] pour que le témoin clignote.

Le clavier est divisé en deux sections : la section des accords pour la main gauche et la section des mélodies pour la main droite.

Point de partage (valeur par défaut : F#2)

Section des accords Section de la mélodie

Pour modifier le point de partage :

Identique au mode clavier partagé (page 14).

2 Tout en maintenant la touche [PIANIST STYLE] enfoncée, appuyez sur l'une des touches E1 à C#2 pour sélectionner le style souhaité.

Pour plus d'informations sur le style Pianist et son affectation à chacune des touches, reportez-vous au Guide de fonctionnement rapide (page 27).

3 Jouez un accord de la main gauche pour démarrer la reproduction du style Pianist.

Jouez une mélodie avec votre main droite en même temps que les accords.

NOTE

• Pour plus d'informations sur les accords, reportez-vous aux manuels disponibles dans le commerce.
• Vous ne pouvez pas utiliser simultanément le style Pianist et les rythmes.

Pour régler le volume du style pianiste :

Tout en maintenant la touche [PIANIST STYLE] enfoncée, appuyez sur l'une des touches A-1 – F#0.

Plus la touche est élevée, plus le volume est fort.

PIANIST STYLE + F#0 A-1

Plage des réglages : 1 - 10

Réglage par défaut : 7

* Reportez-vous aux numéros 1 – 10 indiqués dans les indications VOLUME, au-dessus du clavier.

Pour modifier le tempo :

Il s'agit globalement du même tempo que celui du métronome (page 18). Vous pouvez également changer le tempo en maintenant la touche [PIANIST STYLE] enfoncée et en appuyant sur les touches indiquées. Pour plus d'informations sur l'affectation des touches, reportez-vous au Guide de fonctionnement rapide (page 27).

4 Appuyez sur la touche [PIANIST STYLE] pour arrêter la reproduction.

Le témoin s'éteint et le clavier reprend son état d'origine.

Enregistrement de votre performance

Vous pouvez enregistrer votre performance au clavier en tant que morceau utilisateur au format SMF. Vous pouvez enregistrer séparément jusqu'à deux parties (main gauche et main droite).

AVIS

- Veuillez noter que l'enregistrement remplace les données déjà enregistrées par les nouvelles données enregistrées, car un seul morceau utilisateur est disponible. Avant d'enregistrer, vérifiez sur le témoin [PLAY] est allumé ou éteint. Si le témoin [PLAY] est allumé, il existe déjà des données enregistrées et vous souhaiterez peut-être les conservées. Pour sauvegarder les données enregistrées, transférez-les sur un ordinateur sous forme de fichier SMF. Pour plus de détails, reportez-vous au document Opérations liées à l'ordinateur.

NOTE

- Vous pouvez enregistrer jusqu'à 100 Ko (ou environ 11 000 notes) sur cet instrument.

Enregistrement rapide

1 Avant l'enregistrement, définissez tous les réglages, la sonorité et le temps notamment.

Certains des paramètres ne peuvent pas être modifiés une fois le mode d'enregistrement activé ; effectuez les réglages en fonction de vos préférences de performance. Par exemple, si vous souhaitez enregistrer votre performance avec un style pianiste, activez [PIANIST STYLE].

2 Appuyez sur la touche [REC] pour activer le mode Record Ready (Prêt pour l'enregistrement).

Le témoin [REC] clignote en fonction du tempo actuel. Réglez le tempo, si nécessaire (page 18).

NOTE

• Vous ne pouvez pas activer le mode Record (Enregistrer) pendant la reproduction d'un morceau.
• Vous pouvez utiliser le métronome/rythme pendant un enregistrement ; toutefois, le son du métronome/rythme n'est pas enregistré. Lorsque vous enregistrez l'un des styles Pianist avec votre performances, le son du métronome/rythme n'est ni entendu ni enregistré.

3 Jouez au clavier ou appuyez sur la touche [PLAY] pour lancer l'enregistrement.

Le témoin [REC] s'allume tandis que le témoin [PLAY] clignote en fonction du tempo sélectionné.

Jouez au clavier et enregistrez votre performance.

4 Appuyez sur la touche [REC] ou [PLAY] pour arrêter l'enregistrement.

Les témoins [REC] et [PLAY] clignotent, ce qui indique que les données enregistrées sont en cours de stockage. Une fois le stockage terminé, le témoin [REC] s'éteint.

AVIS

- N'éteignez jamais l'instrument pendant le stockage des données enregistrées (pendant que le témoin clignote). Sinon, toutes les données enregistrées seront perdues.

5 Pour écouter le morceau enregistré, appuyez sur la touche [PLAY] pour démarrer la reproduction.

Appuyez de nouveau sur la touche [PLAY] pour arrêter la reproduction.

Affectation des parties

Que vous utilisiez le style pianiste ou le mode Split/Duo pour l'enregistrement, les données répertoriées ci-dessous sont enregistrées dans chaque partie.

	Partie de gauche	Partie de droite
Lorsque le style pianiste est activé :	L'accord change dans la section de la main gauche	Performance au clavier dans la section de la main droite
Lorsque le mode Split ou Duo est activé :	Performance au clavier dans la section de la main gauche	Performance au clavier dans la section de la main droite

Enregistrement des deux parties indépendamment

Vous pouvez enregistrer votre performance des sections gauche (main gauche) et droite (main droite) séparément.

AVIS

- Si vous sélectionnez une partie contenant des données, l'enregistrement remplace les données déjà enregistrées par de nouvelles données.

NOTE

- Lorsque vous utilisez le style Pianist, le mode Split ou le mode Duo, utilisez la méthode d'enregistrement rapide. Vous ne pouvez pas enregistrer chaque partie séparément.

1 Avant l'enregistrement, définissez tous les réglages, la sonorité et le temps notamment.

2 Tout en maintenant la touche [REC] enfoncée, appuyez sur la touche [R] ou [L] de la partie que vous souhaitez enregistrer pour activer le mode Record Ready (Prêt pour l'enregistrement).

Pour enregistrer la partie droite ([R]) :

Pour enregistrer la partie gauche ([L]) :

Après quelques instants, le témoin [REC] clignote en fonction du tempo sélectionné. Réglez le tempo, si nécessaire (page 18).

Si des données ont déjà été enregistrées sur l'autre partie:

Les données de cette partie seront reproduites pendant l'enregistrement. Pour activer ou désactiver une partie, appuyez sur la touche [PLAY] et maintenez-la enfoncée, puis appuyez sur la touche de la partie appropriée.

NOTE

- Vous pouvez utiliser le métronome/rythme pendant un enregistrement ; toutefois, le son du métronome/rythme n'est pas enregistré.

3 Lancez l'enregistrement.

Jouez au clavier ou appuyez sur la touche [PLAY] pour lancer l'enregistrement. Le témoin [REC] s'allume tandis que le témoin [PLAY] clignote en fonction du tempo sélectionné.

4 Appuyez sur la touche [REC] ou [PLAY] pour arrêter l'enregistrement.

Les témoins [REC] et [PLAY] clignotent, ce qui indique que les données enregistrées sont en cours de stockage. Une fois l'opération terminée, le témoin [REC] s'éteint.

AVIS

- N'éteignez jamais l'instrument pendant le stockage des données enregistrées (pendant que le témoin clignote). Sinon, toutes les données enregistrées seront perdues.

5 Si vous le souhaitez, enregistrez l'autre partie en répétant les étapes 1 à 4.

6 Pour écouter le morceau enregistré, appuyez sur la touche [PLAY] pour démarrer la reproduction.

Appuyez de nouveau sur la touche [PLAY] pour arrêter la reproduction.

Suppression du morceau utilisateur

1 Appuyez sur la touche [REC] pour activer le mode Record Ready (Prêt pour l'enregistrement).

Le témoin de la touche [REC] clignote.

2 Maintenez la touche [PLAY] enfoncée, puis appuyez sur [REC] pour que les deux témoins clignotent.

NOTE

- Pour quitter ce statut, appuyez de nouveau sur une autre touche, [DEMO/SONG] par exemple.

3 Appuyez sur l'une des touches [PLAY], [REC], [L] ou [R] pour supprimer les données de l'intégralité du morceau.

Une fois l'opération terminée, les deux témoins s'éteignent.

Pour supprimer une partie spécifique :

1 Tout en maintenant la touche [REC] enfoncée, appuyez sur la touche [L] ou [R] pour activer le mode Record Ready (Prêt pour l'enregistrement).
Le témoin de la touche [REC] clignote.
2 Appuyez sur la touche [PLAY] pour lancer l'enregistrement sans jouer au clavier.
3 Appuyez sur la touche [REC] ou [PLAY] pour arrêter l'enregistrement.
Toutes les données enregistrées de la partie sélectionnée sont supprimées et le témoin s'éteint.

Changement des paramètres initiaux du morceau enregistré

Les réglages des paramètres suivants du morceau peuvent être modifiés après l'enregistrement.

Pour les parties distinctes :

Pour l'intégralité du morceau :

1 Effectuez les réglages des paramètres ci-dessus.

Continuez page suivante.

2 Tout en maintenant la touche [REC] enfoncée, appuyez sur la touche correspondant à la partie souhaitée pour activer le mode Record Ready (Prêt pour l'enregistrement).

Si vous souhaitez modifier la valeur des paramètres partagés par deux parties, sélectionnez l'une de ces parties.

AVIS

- Dans cet état, n'appuyez plus sur la touche [PLAY] ni sur aucune autre touche. Sinon, l'enregistrement commence et les données seront perdues.

3 Appuyez de nouveau sur la touche [REC] pour modifier les paramètres initiaux et quitter le mode Record Ready (Prêt pour l'enregistrement).

Reproduction d'un morceau et exercice sur chaque partie

Vous pouvez activer ou désactiver individuellement les parties [L] et [R] pour tous les morceaux, à l'exception des morceaux de démonstration (page 17). En désactivant [R], par exemple, vous pouvez vous entraîner sur la partie [R] pendant la reproduction de la partie [L], et inversement.

1 Lancez la reproduction du morceau souhaité.

Pour démarrer le morceau sélectionné, appuyez sur [PLAY].

Pour démarrer le morceau prédéfini, appuyez sur la touche [DEMO/SONG] et maintenez-la enfoncée, puis appuyez sur l'une des touches C2 – C#6.

Pour plus d'informations sur le numéro de morceau affecté à chacune des touches, reportez-vous au Guide de fonctionnement rapide (page 27).

DEMO/SONG + 1er mor- ceau 10e mor- ceau 20e mor- ceau 30e mor- ceau 40e mor- ceau 50e mor- ceau C2 C3 C4 C5 C6

2 Tout en maintenant la touche [PLAY] enfoncée, appuyez sur [L] ou [R] pour activer/désactiver la partie.

PLAY + SELECT ▶ ▽ TEMPO △ L R

3 Entraînez-vous sur la partie désactivée.

4 Appuyez sur la touche [PLAY] pour arrêter la reproduction.

NOTE

- La sélection d'un autre morceau annule l'activation/la désactivation des parties.

Connexion d'autres équipements

ATTENTION

- Avant de raccorder l'instrument à d'autres appareils électroniques, mettez ces derniers hors tension. Avant de mettre tous les appareils sous ou hors tension, réglez tous les niveaux de volume sur le minimum (0). Sinon, vous risquez d'être électrocuté ou d'endommager les composants.

Raccordement de haut-parleurs externes

Utilisez ces prises pour raccorder votre piano numérique à des haut-parleurs amplifiés ou d'autres appareils du même type afin de diffuser le son à des volumes élevés. Pour réaliser cette opération, consultez le schéma ci-dessous et utilisez des câbles audio pour la connexion.

AVIS

- Lorsque le son de l'instrument est envoyé vers un périphérique externe, mettez d'abord l'instrument sous tension, puis le périphérique externe. Procédez dans l'ordre inverse lors de la mise hors tension.

NOTE

• Sélectionnez des câbles et des prises à la plus faible résistance possible.
• Utilisez uniquement la prise AUX OUT [L/L+R] si vous souhaitez diffuser le son du piano numérique en mono.

Etat d'activation/de désactivation du haut-parleur

Ce paramètre vous permet d'indiquer si les haut-parleurs intégrés du piano numérique produisent également du son lorsque des haut-parleurs externes sont connectés.

Appuyez simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées, et appuyez sur la touche D4 pour activer cette fonction ou sur D#4 pour la désactiver.

Réglage par défaut : activé

* Reportez-vous aux indications « SPEAKER ON/OFF » figurant au-dessus de ces touches.

Réglage du volume des haut-parleurs externes

Ce paramètre permet d'indiquer le mode de contrôle du volume de la sortie audio par l'intermédiaire de la prise [AUX OUT]. Lorsqu'il est réglé sur Variable, vous pouvez régler le volume à l'aide de la commande [MASTER VOLUME] ; lorsqu'il est réglé sur Fixed, le volume est constant, quelle que soit la position du curseur. Appuyez simultanément sur les touches [METRONOME/RHYTHM] et [PIANIST STYLE] et maintenez-les enfoncées, et appuyez sur la touche G#5 pour définir le réglage sur Fixed ou sur A5 pour le définir sur Variable.

Réglage par défaut : Variable

NOTE

- Lorsque ce paramètre est réglé sur Fixed, le volume du casque est également fixe.

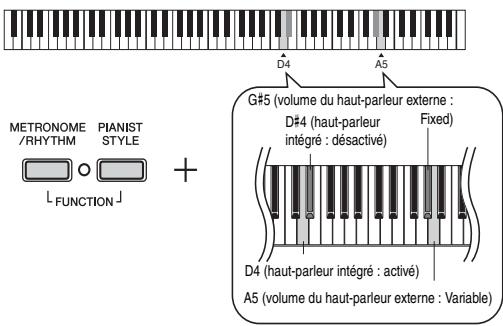

METRONOME /RHYTHM PIANIST STYLE L FUNCTION + G#5 (volume du haut-parleur externe : D#4 (haut-parleur intégré : désactivé) Fixed) D4 (haut-parleur intégré : activé) A5 (volume du haut-parleur externe : Variable)

Connexion d'un iPad ou d'un iPhone

En connectant un iPad ou un iPhone à votre piano numérique, vous pouvez utiliser toute une gamme d'applications afin d'étendre la fonctionnalité de votre instrument pour votre plus grand plaisir. Pour plus d'informations sur la connexion d'appareils, reportez-vous à la page 8 du manuel de connexion d'un iPhone/iPad que vous pouvez télécharger gratuitement depuis le site Web de Yamaha.

Application pour appareil type smartphone — Digital Piano Controller

Grâce à l'application spécialement conçue

Digital Piano Controller exécutée sur votre iPhone/iPad/iPod touch, vous pouvez contrôler votre piano numérique à distance pour encore plus de flexibilité et de confort.

Cette application présente différents paramètres à l'écran et permet de faire les réglages de manière visuelle et plus intuitive. Pour plus d'informations sur

Digital Piano Controller et d'autres applications prises en charge, reportez-vous au site Web Yamaha suivant.

http://yamaha.com/kbdapps/

Connexion à un ordinateur

En connectant un ordinateur à la borne [USB TO HOST] (USB vers hôte), vous pouvez transférer des données entre l'instrument et l'ordinateur via la norme MIDI.

Pour plus d'informations sur l'utilisation d'un ordinateur avec cet instrument, reportez-vous à la page 8 du document Opérations liées à l'ordinateur sur le site Web.

NOTE

- Utilisez un câble USB de type AB. Utilisez toujours un câble USB de moins de 3 mètres.

Types de fichiers pouvant être échangés avec un ordinateur

Morceaux :

• Morceau utilisateur (UserSong1.mid)
• Fichiers avec extension .mid (format SMF 0 ou 1)

AVIS

- Avant de transférer un fichier SMF depuis un ordinateur, prenez soin de transférer le morceau utilisateur vers un ordinateur à des fins de sécurité, car les données déjà enregistrées sont remplacées par celles du nouveau transfert.

NOTE

- qui ne sont pas pris en charge par votre piano numérique. Dans ce cas, il est possible que les fichiers ne soient pas reproduits selon l'intention initiale.

Sauvegarde et initialisation des données

Les données suivantes sont conservées automatiquement pour la sauvegarde, même si vous éteignez l'instrument.

Données de sauvegarde

Volume du métronome/rythme, sélection du métrono- me/rythme (numéro du temps ou du rythme), sensibi- lité au toucher, accord fin, point de partage de clavier, volume du style Pianist, mise hors tension automatique, activation/désactivation de la résonance d'étouffoir, activation/désactivation du contrôle IAC, profondeur IAC, morceau utilisateur, activation/désactivation de l'introduction/la coda, activation/désactivation du son de confirmation d'opération, réglages du volume AUX OUT

Pour enregistrer les données du morceau utilisateur sur un ordinateur :

Parmi les données de sauvegarde répertoriées ci-dessus, seul le morceau utilisateur (UserSong1.mid) peut être transféré vers un ordinateur et enregistré en tant que fichier SMF. Pour plus de détails, reportez-vous à la page 8 du document Opérations liées à l'ordinateur sur le site Web.

Pour initialiser les données de sauvegarde :

Tout en maintenant la touche C7 (la touche la plus à droite) enfoncée, mettez l'instrument sous tension pour initialiser les données sauvegardées sur les paramètres initiaux définis en usine.

C7 + ○

Les deux témoins [REC] et [PLAY] clignotent, ce qui indique que l'initialisation est en cours. Une fois l'opération terminée, les deux témoins s'éteignent.

AVIS

- Ne mettez jamais l'instrument hors tension pendant l'initialisation.

NOTE

- En cas de dysfonctionnement de cet instrument, essayez d'initialiser les données en suivant les indications ci-dessus.

Résolution des problèmes

Problème	Cause possible et solution
L'instrument ne s'allume pas.	L'instrument n'a pas été branché correctement. Insérez la fiche femelle dans la prise de l'instrument et la fiche mâle dans une prise secteur adéquate (page 10).
L'instrument est mis automatiquement hors tension, sans aucune intervention de l'utilisateur.	Ceci est un comportement normal. Il est déclenché par la fonction de mise hors tension automatique (page 10).
Un bruit est émis dans les haut-parleurs ou le casque.	Ce bruit peut être dû aux interférences provoquées par l'utilisation d'un téléphone portable à proximité de l'instrument. Éteignez le téléphone portable ou utilisez-le hors de portée de l'instrument.
Vous pouvez entendre des bruits émanant des haut-parleurs intégrés du piano numérique et/ou du casque lorsque vous utilisez l'instrument avec une application tactile pour iPhone/iPad/iPod.	Afin d'éliminer tout risque de bruit provenant d'une autre communication lors de l'utilisation de l'instrument avec un iPad, un iPhone ou un iPod touch, nous vous recommandons d'activer le Mode avion sur votre appareil.
Le volume général est faible ou inaudible.	Le volume principal est trop bas ; réglez-le sur un niveau adéquat à l'aide du curseur [MASTER VOLUME] (page 11).
	Les haut-parleurs du piano numérique sont désactivés. Réactivez-les (page 23).
	Vérifiez qu'aucun casque ni adaptateur de conversion n'est connecté à la prise casque (page 11).
	Assurez-vous que la fonction Local Control est réglée sur ON. Pour plus de détails, reportez-vous au document MIDI Reference (Référence MIDI) (page 8) disponible sur le site web.
Le déplacement du curseur [MASTER VOLUME] ne modifie pas le volume du casque.	Avez-vous défini le volume du haut-parleur externe sur Fixed (Constant) ? Changez le volume du haut-parleur externe sur Variable. (page 23)
La pédale est sans effet.	Le câble/la prise de la pédale n'est peut-être pas correctement branché(e). Veillez à insérer soigneusement la fiche de la pédale dans la prise [SUSTAIN] ou [PEDAL UNIT] (page 12).
Le sélecteur au pied (pour le maintien) semble produire l'effet inverse de l'effet attendu. Par exemple, vous coupez le son lorsque vous appuyez sur le sélecteur au pied et vous maintenez le son en le relâchant.	Si le sélecteur au pied est actionné lors de la mise sous tension de l'instrument, sa polarité est inversée. Mettez l'instrument hors tension, puis à nouveau sous tension afin de rétablir son fonctionnement. Veillez à ne pas appuyer sur le sélecteur au pied au moment de mettre l'instrument sous tension.

Caractéristiques techniques

• 88 touches (A-1 à C7)
- Clavier GHS (Graded Hammer Standard) avec touches noir mat
- Sensibilité au toucher (Hard/Medium/Soft/Fixed)

Génération de sons/Sonorités

• Générateur Pure CF
• 14 sonorités prédéfinies
- Polyphonie : 192

Effets/Fonctions

• 4 types de réverbération
- Damper Resonance (Résonance d'étouffoir)
- Sound Boost
- Dual
- Partage
- Duo
• Intelligent Acoustic Control (IAC)

Style Pianist

- 10 styles

Reproduction de morceau

- 14 morceaux de démonstration + 50 morceaux prédéfinis

Enregistrement de morceaux

• 1 morceau utilisateur avec 2 pistes
- Capacité de la mémoire : Un morceau de 100 Ko (environ 11 000 notes)
- Format de données compatibles

Reproduction : SMF (format 0, format 1)

Enregistrement : SMF (format 0)

Commandes d'ensemble

• Transposition : -6 - 0 - +6
- Réglage affiné : 414,8 Hz – 440,0 Hz – 466,8 Hz
- Métronome
• 14 rythmes
- Tempo: 5 – 280

Connectivité

• Adaptateur secteur PA-150 ou un équivalent recommandé par Yamaha
• Consommation électrique : 6 W (Utilisation de l'adaptateur secteur PA-150)
• Fonction de mise hors tension automatique

Accessoires inclus

- Mode d'emploi, pupitre, adaptateur secteur PA-150 ou équivalent recommandé par Yamaha*, fiche d'enregistrement du produit en ligne**, Sélecteur au pied

* Peut ne pas être fourni dans la région où vous résidez. Veuillez vérifier ce point avec votre distributeur Yamaha
** L'ID DE PRODUIT figurant sur la feuille vous est demandé lorsque vous remplissez la fiche d'enregistrement utilisateur.

Accessoires vendus séparément

- Pupitre de clavier L-85/L-85WH, pédalier (LP-5A/LP-5AWH), pédale FC3A, sélecteur au pied FC4A/FC5, casque (HPE-30/HPE-150), adaptateur secteur (utilisateurs aux États-Unis ou en Europe : PA-150 ou tout modèle équivalent recommandé par Yamaha ; autres : PA-5D, PA-150 ou équivalent), interface USB MIDI pour iPhone/iPod touch/iPad (i-UX1)

* Le contenu de ce mode d'emploi s'applique aux dernières spécifications connues à la date d'impression du manuel. Compte tenu des améliorations continues apportées par Yamaha à ce produit, le présent manuel peut ne pas s'appliquer aux spécifications du produit que vous utilisez actuellement. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis téléchargez le fichier du manuel concerné. Étant donné que les caractéristiques techniques, les équipements et les accessoires vendus séparément varient d'un pays à l'autre, adressez-vous pour cela à votre distributeur Yamaha.

List / Liste / Lista / Liste / Lista / Elenco / Lijst / Lista / Список / Liste / Lista / Seznam / Zoznam / Lista / Seznam / Списък / Listă / Saraksts / Sąrašas / Nimekiri / Popis / Liste

50 Piano Songs (Preset Songs)

No.	Key	Title	Composer
1	C2	Invention No. 1	J.S. Bach
2	C#2	Invention No. 8	J.S. Bach
3	D2	Gavotte	J.S. Bach
4	D#2	Prelude (Wohltemperierte Klavier I No.1)	J.S. Bach
5	E2	Menuett G dur BWV.Anh.114	J.S. Bach
6	F2	Le Coucou	L-C. Daquin
7	F#2	Piano Sonate No.15 K.545 1st mov.	W.A. Mozart
8	G2	Turkish March	W.A. Mozart
9	G#2	Menuett G dur	W.A. Mozart
10	A2	Little Serenade	J. Haydn
11	A#2	Perpetuum mobile	C.M.v. Weber
12	B2	Ecossaise	L.v. Beethoven
13	C3	Für Elise	L.v. Beethoven
14	C#3	Marcia alla Turca	L.v. Beethoven
15	D3	Piano Sonate op.13 “Pathétique” 2nd mov.	L.v. Beethoven
16	D#3	Piano Sonate op.27-2 “Mondschein” 1st mov.	L.v. Beethoven
17	E3	Piano Sonate op.49-2 1st mov.	L.v. Beethoven
18	F3	Impromptu op.90-2	F.P. Schubert
19	F#3	Moments Musicaux op.94-3	F.P. Schubert
20	G3	Frühlingslied op.62-6	J.L.F. Mendelssohn
21	G#3	Jägerlied op.19b-3	J.L.F. Mendelssohn
22	A3	Fantaisie-Impromptu	F.F. Chopin
23	A#3	Prelude op.28-15 “Rain-drop”	F.F. Chopin
24	B3	Etude op.10-5 “Black keys”	F.F. Chopin
25	C4	Etude op.10-3 “Chanson de l’adieu”	F.F. Chopin
26	C#4	Etude op.10-12 “Revolutionary”	F.F. Chopin
27	D4	Valse op.64-1 “Petit chien”	F.F. Chopin
28	D#4	Valse op.64-2	F.F. Chopin
29	E4	Valse op.69-1 “L’adieu”	F.F. Chopin
30	F4	Nocturne op.9-2	F.F. Chopin
31	F#4	Träumerei	R. Schumann
32	G4	Fröhlicher Landmann	R. Schumann
33	G#4	La prière d’une Vierge	T. Badarzewska
34	A4	Dolly’s Dreaming and Awakening	T. Oesten
35	A#4	Arabesque	J.F. Burgmüller
36	B4	Pastorale	J.F. Burgmüller
37	C5	La chevaleresque	J.F. Burgmüller
38	C#5	Liebesträume Nr.3	F. Liszt
39	D5	Blumenlied	G. Lange
40	D#5	Barcarolle	P.I. Tchaikovsky
41	E5	Melody in F	A. Rubinstein
42	F5	Humoresque	A. Dvořák
43	F#5	Tango (España)	I. Albéniz
44	G5	The Entertainer	S. Joplin
45	G#5	Maple Leaf Rag	S. Joplin
46	A5	La Fille aux Cheveux de Lin	C.A. Debussy
47	A#2	Arabesque 1	C.A. Debussy
48	B5	Clair de lune	C.A. Debussy
49	C6	Rêverie	C.A. Debussy
50	C#6	Cakewalk	C.A. Debussy

Rhythms

No.	Key	Rhythm Name
1	E1	8Beat 1
2	F1	8Beat 2
3	F#1	16Beat 1
4	G1	16Beat 2
5	G#1	16Beat Shuffle
6	A1	Shuffle
7	A#1	6/8 SlowRock
8	B1	Disco
9	C2	Swing
10	C#2	Jazz Waltz
11	D2	Bossa Nova
12	D#2	Samba
13	E2	Latin Pop
14	F2	6/8 March

Pianist Styles

No.	Key	Pianist Style Name
1	E1	Arpeggio
2	F1	8Beat Ballade
3	F#1	Rag
4	G1	Boogie
5	G#1	Swing
6	A1	Blues
7	A#1	Slow Rock
8	B1	Jazz Ballad
9	C2	Waltz
10	C#2	Jazz Waltz
