NUAGE - Système de contrôle audio YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Catégorie	Système de contrôle DAW / Interface audio professionnelle
Logiciels compatibles	Steinberg Nuendo, Steinberg Cubase, Pro Tools (via NUAGE PT Bridge)
DAW simultanés	3 max (1 Nuendo/Cubase + jusqu'à 2 Pro Tools)
Protocole réseau audio	Dante sur Ethernet IEEE802.3 (10Base-T/100Base-TX)
Carte Dante Accelerator	AIC128-D, PCI Express, 128 in / 128 out a 96 kHz
Faders motorisés (par module)	16 faders tactiles 100 mm, resolution 1 024 etapes
Encodeurs Multi-Function (par module)	32 (2 par canal)
Soft keys programmables	96 (24 x 4 banques)
Boutons assignables utilisateur	12
Frequences d'echantillonnage	44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
Plage dynamique (NUAGE I/O)	120 dB (ADC et DAC)
THD+N (NUAGE I/O)	Moins de 0,005 %
Reponse en frequence	+/-0,5 dB, 20 Hz - 20 kHz
Diaphonie	-100 dB (canaux adjacents)
Sorties casque (NUAGE MASTER)	2 sorties stereo mini-jack (A et B)
Sortie talkback (NUAGE MASTER)	XLR-3-32 equilibree
Connecteurs analogiques I/O	D-SUB 25P femelle
Connecteurs AES/EBU	D-SUB 25P (24 bits)
Word Clock	BNC
Dimensions NUAGE FADER	581 x 720 x 156 mm, 17,8 kg
Dimensions NUAGE MASTER	354 x 720 x 161 mm, 10 kg
Consommation NUAGE FADER	40 W
Consommation NUAGE MASTER	30 W
Consommation NUAGE I/O	51 W
Temperature de fonctionnement	0 °C a 40 °C

FOIRE AUX QUESTIONS - NUAGE YAMAHA

Quels logiciels DAW sont compatibles avec le YAMAHA NUAGE ?

Le NUAGE est optimisé pour Steinberg Nuendo et Cubase. Il prend également en charge Pro Tools via le driver NUAGE PT Bridge. Jusqu'à 3 instances DAW peuvent être connectées simultanément : une instance Nuendo ou Cubase obligatoire, plus jusqu'à 2 instances Pro Tools.

Comment fonctionne la connectivité réseau du système NUAGE ?

Le NUAGE utilise le protocole Dante sur réseau Ethernet (IEEE802.3, 10Base-T/100Base-TX) pour l'acheminement audio et la communication entre les unités. La carte Dante Accelerator AIC128-D (PCI Express) gère jusqu'à 128 entrées et 128 sorties à 96 kHz avec une latence ultra-basse.

Quelles fréquences d'échantillonnage le NUAGE I/O supporte-t-il ?

Le NUAGE I/O prend en charge 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz, en mode interne ou externe. En mode externe, la tolérance d'horloge acceptée est de ±200 ppm.

Combien de faders le module NUAGE FADER possède-t-il ?

Chaque module NUAGE FADER (Ncs500-FD) intègre 16 faders motorisés tactiles d'une course de 100 mm avec une résolution de 1 024 étapes. Il est possible de chaîner plusieurs modules pour étendre le nombre de canaux contrôlés.

Quelle est la qualité audio des interfaces NUAGE I/O ?

Les interfaces NUAGE I/O offrent une plage dynamique de 120 dB, une distorsion THD+N inférieure à 0,005 %, une réponse en fréquence de ±0,5 dB entre 20 Hz et 20 kHz, et une diaphonie de -100 dB entre canaux adjacents.

Comment configurer le monitoring et le talkback sur le NUAGE MASTER ?

Le NUAGE MASTER (Ncs500-CT) dispose d'une sortie talkback XLR équilibrée et de deux sorties casque stéréo (mini-jack). La fonction Control Room de Nuendo/Cubase permet de gérer jusqu'à 4 environnements de monitoring distincts avec sélection de sources multiples.

Quels connecteurs d'entrée/sortie utilise le NUAGE I/O ?

Les entrées et sorties analogiques utilisent des connecteurs D-SUB 25 broches femelle (format Tascam). Les connexions numériques AES/EBU utilisent également des D-SUB 25P (24 bits). Le réseau Dante est assuré par deux ports RJ-45, et la synchronisation Word Clock par un connecteur BNC.

Combien d'encodeurs et de touches programmables le NUAGE FADER offre-t-il ?

Chaque module NUAGE FADER embarque 32 Multi-Function Knobs sensitifs (2 par canal), 12 boutons assignables par l'utilisateur et 96 soft keys organisées en 24 touches sur 4 banques. Cela permet un accès rapide aux paramètres de plug-ins, EQ et automation sans quitter la surface.

Le NUAGE est-il compatible avec le mixage en Dolby Atmos ?

Oui. En association avec Steinberg Nuendo, la surface NUAGE MASTER donne accès au VST MultiPanner 3D pour le mixage spatial en Dolby Atmos. Il est compatible avec le processeur de monitoring Yamaha MMP1 pour la gestion à distance des configurations de monitoring multicanal.

Que se passe-t-il si le fader ne répond plus ou reste bloqué ?

Vérifiez d'abord la connexion réseau Dante entre la surface et l'ordinateur (câble RJ-45 et switch). Relancez la communication dans les préférences NUAGE de Nuendo/Cubase. Si le fader motorisé est mécaniquement bloqué, éteignez l'unité et évitez de forcer manuellement : les faders 100 mm sont motorisés et peuvent être endommagés sous contrainte.

Peut-on utiliser le NUAGE sans carte Dante Accelerator ?

La carte Dante Accelerator AIC128-D (PCI Express) est fournie avec le système et est indispensable pour assurer la communication audio haute capacité entre le NUAGE I/O et l'ordinateur. Sans cette carte, le routage audio Dante ne fonctionnera pas correctement. Vérifiez que votre PC dispose d'un slot PCIe compatible.

Quelles sont les conditions d'utilisation et de stockage du NUAGE FADER ?

La température de fonctionnement recommandée est de 0 °C à 40 °C. La température de stockage admissible est de -20 °C à 60 °C. Le module consomme 40 W et est disponible en plusieurs versions de tension selon la région (100 V, 120 V ou 110-240 V).

MODE D'EMPLOI NUAGE YAMAHA

Manuel complémentaire pour la version v1.1

Ce manuel complémentaire présente les caractéristiques et fonctionnalités modifiées ou ajoutées dans TOOLS for NUAGE V1.1.0. Veuillez en prendre connaissance en même temps que les manuels de Fonctions Détailleées respectivement de Nuage Fader et Nuage Master.

Principales modifications

• Ajout du mode ADR	(Nuage Master)	page 2
• Ajout de fonctions permettant de configurer les touches de la section USER ASSIGNABLE	(Nuage Master, Nuage Fader)	page 3
• Ajout de la prise en charge de la fonction de télécommande du préampli micro à distance AD8HR	(Nuage Fader)	page 4
• Ajout d'options d'affichage pour l' [Affichage de nom de canal]	(Nuage Fader)	page 6
• Ajout d'options d'affichage de canaux sur l'écran LCD	(Nuage Fader)	page 6
• Ajout d'opérations de sélection de piste	(Nuage Master)	page 7
• Ajout d'opérations Zoom In (Zoom avant) et Zoom Out (Zoom arrière)	(Nuage Master)	page 8
• Ajout de quelques opérations d'édition	(Nuage Master)	page 9
• Ajout d'autres fonctions	(Nuage Master)	page 9

Ajout du mode ADR (nuage master)

Ajout du mode ADR correspondant à la fonction ADR de Nuendo 6.

Section transport

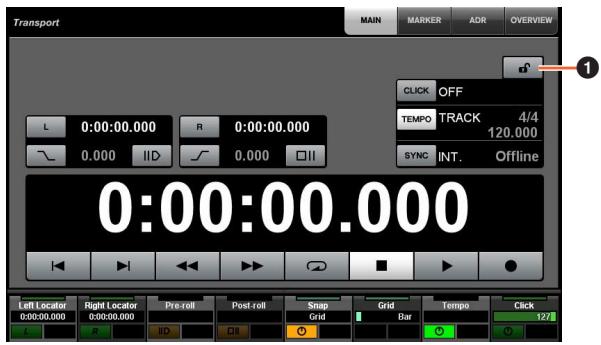

Appuyez à plusieurs reprises sur [Accès à l'écran] afin d'afficher une « page ADR » (illustrée à droite), puis appuyez sur « Transport Switch » (Sélecteur de transport) dans l'écran multifonction pour sélectionner le mode ADR. L'indication [Accès à l'écran] clignote lorsque le mode ADR est activé. Pour annuler le mode ADR, appuyez à nouveau sur « Transport Switch »

Représente la prise selon les options de la « Configuration ADR » dans Nuendo.

Si vous maintenez la touche [■] enfoncée et appuyez simultanément sur [▶], la prise sera reproduite à titre d'opération « Review » (Vérification).

Le voyant de la touche clignote en continu durant l'opération « Review ».

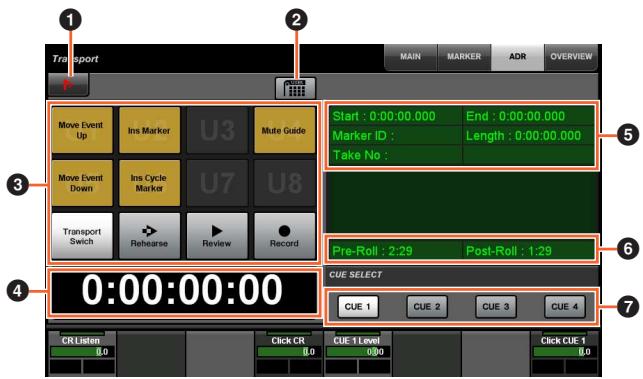

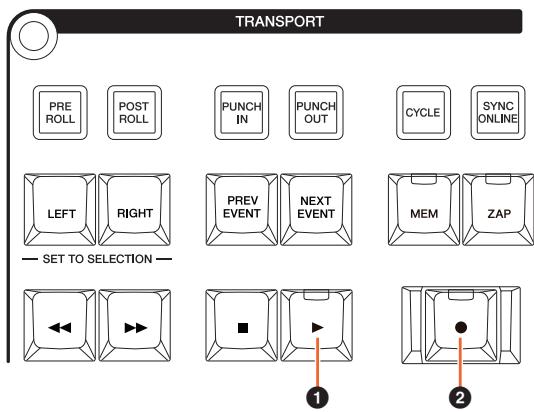

2 [●] (Record) (enregistrement)

Reproduit la prise selon les options de la « Configuration ADR » dans Nuendo ; et la performance de doublage par l'artiste doubleur est enregistrée.

Durant les opérations « Rehearse », « Record » et « Review », la [molette Jog] ne peut être utilisée.

Page ADR

1 Nuendo

Ouvre la fenêtre des Marqueurs dans la fenêtre Nuendo.

Active (touche allumée) ou désactive (touche éteinte) les affectations de fonction pour ADR.

Allumez l'icône afin que les fonctions liées à ADR soient affectées aux touches [U1] - [U12] de la section USER ASSIGNABLE (Affectable par l'utilisateur).

Éteignez l'icone pour faire revenir les fonctions sur leur affectation précédente.

Les affectations de fonction peuvent être modifiées dans la fenêtre « User Assignable » de « NUAGE MASTER Setup » (Configuration de NUAGE MASTER).

Affiche les affectations de fonction liées à ADR.

Appuyez sur ces touches pour exécuter les affectations de fonction.

Affichage du temps

[PARAM]

Affiche et règle la position du curseur de projet.

Affiche les informations des repères.

Pré-roulement / post-roulement

Affiche les informations relatives aux réglages « Pre-roll » et « Post-roll »

CUE 1-cue 4

Sélectionnez l'objet « CUE » que vous souhaitez contrôler à l'aide du [Bouton multifonctions].

1 [MARKER] (repère)

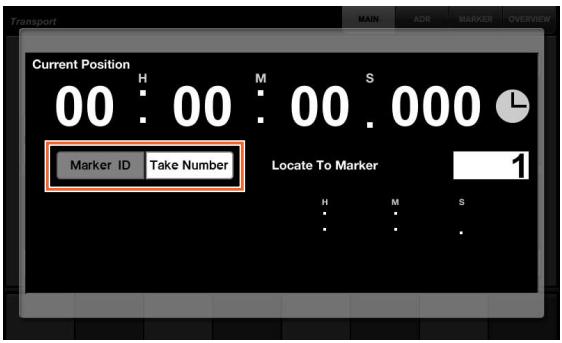

Règle la désignation du repère. Appuyez sur cette touche pour basculer la sélection entre « MARKER ID » (Id de repère) et « Take Number » (Nombre de prise) (pour ADR) lorsque la fenêtre contextuelle de la fonction Marker Jump (Saut de repère) ou la fonction Cycle Marker Jump (Saut de repère en boucle) apparait sur l'écran multifonctions. Cette touche clignote avant la saisie de la valeur de « Take Number ».

Ajout de fonctions permettant de configurer les touches de la section USER assignable (nuage master, nuage fader)

Les affectations de fonction peuvent être enregistrées, et les affectations sauvegardées peuvent être rappelées. Les fonctions sont attribuables à chaque unité Nuage Fader séparation.

1 Affection de l'utilisateur

Active (touche allumée) ou désactive (touche éteinte) les fonctions affectées.

Si l'icone de gauche est allumée, les fonctions affectées aux éléments U1 - U12 à l'écran seront respectivement attribuées aux touches [U1] - [U12].

Si l'icone de droite est allumée, les fonctions affectées aux éléments U13 - U24 à l'écran seront respectivement attribuées aux touches [U1] - [U12].

Si l'icone est éteinte, les fonctions seront rétablies sur leur affectation précédente.

2 PANEL: U1 - U12 (panneau : U1 - U12)

Affiche les affectations de fonction des touches [U1] - [U12] dans la section USER ASSIGNABLE.

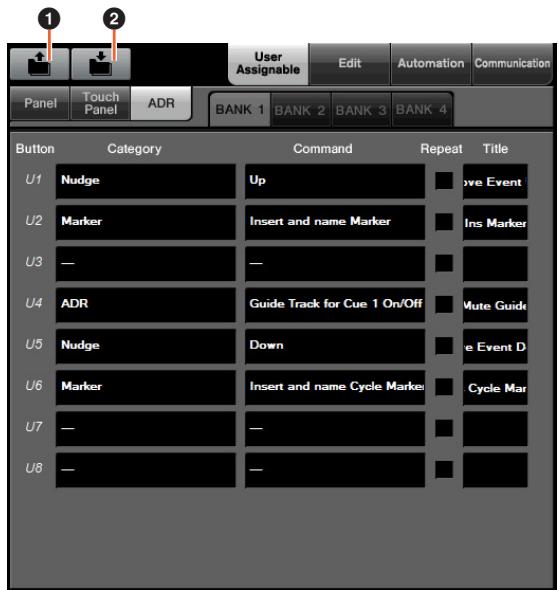

NUAGE MASTER setup (configuration de NUAGE MASTER)

Pour ouvrir cette fenêtre, cliquez sur le menu « Périphériques » → « NUAGE MASTER Setup » dans Nuendo.

Ouvrir

Rappelle les affectations de fonction liées au Nuage Master.

Enregistrer

Enregistre les affectations de fonction liées à Nuage Master. Les réglages relatifs aux affectations de fonction sont sauvegardés au format XML (.xml).

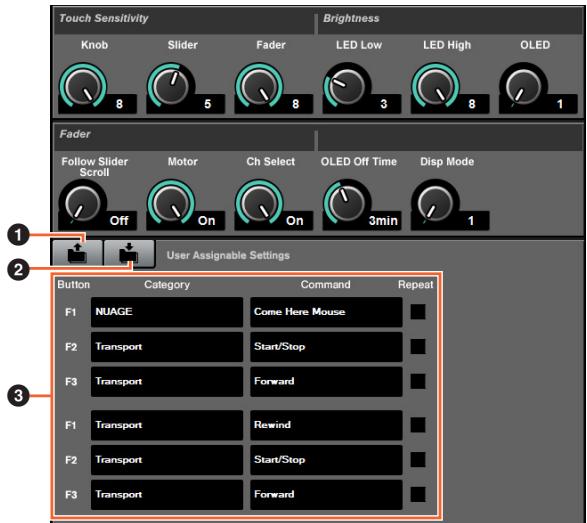

NUAGE FADER setup (configuration de NUAGE FADER)

Pour ouvrir cette fenêtre, cliquez sur le menu « Périphériques » → « NUAGE FADER Setup » dans Nuendo.

1 Ouvrir

Rappelle les affectations de fonction liées à Nuage Fader.

Enregistrer

Enregistre les affectations de fonction liées à Nuage Fader. Les réglages relatifs aux affectations de fonction sont sauvegardés au format XML (.xml).

Affectez les fonctions à chaque unité Nuage Fader séparément.

Présentation

Il est possible de contrôler les gains de l'unité AD8HR reliée à Nuage I/O.

• Appuyez sur [PRE] dans la section SECTION CONTROL (Commande de section) puis relâchéz la touche et appuyez sur [Sous-paramètre 2]. Ceci vous permet de contrôler les paramètres « HA GAIN » (Gain de préampli micro) et « HA TRIM » (Écretage de préampli micro) sur les canaux d'entrée connectés à l'unité AD8HR, à l'aide du [Bouton multifonctions].
• Appuyez sur la touche [e] (édition) dans la section CHANNEL STRIP (Bande de canaux) du canal d'entrée connecté à l'unité AD8HR puis relâchez-la. Appuyez ensuite sur [PRE] dans la section SECTION CONTROL. Ceci vous permet de contrôler les paramètres « HA GAIN », « HA TRIM », « HA HPF » (Filtre passehaut de prémpli micro) et « HA +48V »

Lorsque vous affectez un bus d'entrée contenant plusieurs canaux, tel que stéreo ou surround, à un canal d'entrée afin de contrôler les paramètres liés à l'AD8HR, les paramètres du canal répertorié dans la partie supérieure de la configuration de bus (par exemple, « Left » (Gauge) dans le cas d'un bus stéreo) s'affichent dans la fenêtre « VST Connexions » de Nuendo.

Lorsque les paramètres de l'ensemble des canaux d'un même bus ne sont pas régler sur la même valeur, l'astérisque « » est ajouté à la fin du nom du paramètre (par exemple, « HA GAIN »).

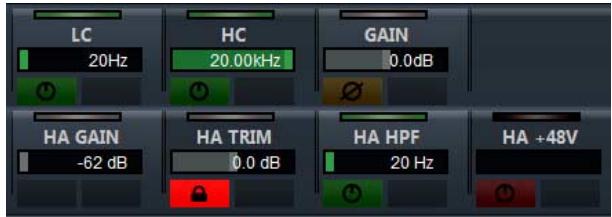

Opération	Fonction
HA GAIN	Règle le gain.
HA TRIM	Règle l'échéage du gain. Pour régler l'échéage de gain, appuyez sur le [bouton multifonctions A] pour déverrouiller le paramètre.
HA HPF	Active ou désactive le filtre passé-haut. Vous pouvez également ajuster la fréquence de coupure [20 - 600 Hz].

Opération fonction

HA +48V Active et désactive l'alimentation dérivée +48 V. Pour activer l'alimentation dérivée, il suffit de prendre le [bouton multifonctions A] enforcée pendant plusieurs secondes.

Pour utiliser cette fonction, assurez-vous d'avoir préalablement procédé aux opérations suivantes :

• Connexions matérielles
• Configuration du port série
• Configuration de Nuage I/O

Connexions matérielles

Connectez les unités AD8HR et Nuage I/O via le connecteur AES/EBU et reliez l'unité AD8HR à l'ordinateur via le connecteur RS-232C à l'aide d'un câble croisé.

Si votre ordinateur ne dispose pas d'un port série, utilisez un convertisseur USB vers série.

Configuration du port série

Procédez aux réglages de port série sur votre ordinateur, comme suit :

Paramètre	Valeur
Bits par seconde :	38400
Bits de données :	8
Parité :	Aucune
Bits d'arrêt :	1
Contrôle de flux :	Aucun

Les instructions relatives aux réglages du port série dépendent de l'ordinateur que vous utilisez (sous Windows 7, par exemple, faites un clic droit sur le port série concerné dans le « Gestionnaire de périphériques » pour en ouvrir les propriétés). Pour plus de détails, reportez-vous au mode d'emploi de votre ordinateur.

Configuration de nuage i/o

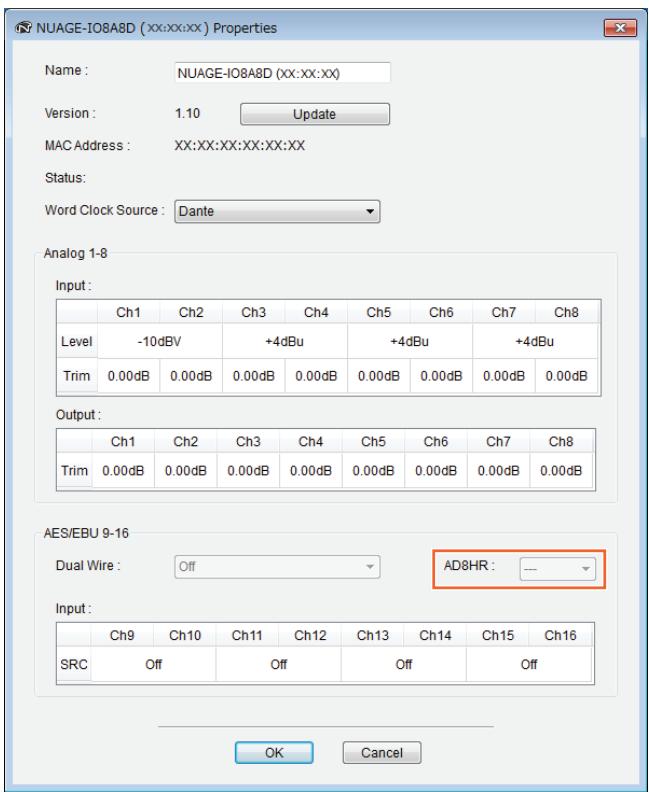

Ouvrez « Nuage I/O Properties » (Propriétés de Nuage I/O) dans NUAGE Workgroup Manager, puis réglez le numéro d'ID de l'unité AD8HR.

L'unité AD8HR peut être également configurée dans la fenêtre NUAGE HA Remote Setup (Configuration à distance de préampli micro dans NUAGE). Pour ouvrir la fenêtre NUAGE HA Remote Setup, cliquez sur le menu « Périphériques » → « NUAGE HA Remote Setup » dans Nuendo.

Ajout d'options d'affichage pour l'affichage de nom de canal (nuage fader)

Il est possible de faire défilier et d'afficher le nom complet de la bande de canal, et de modifier le format d'affichage.

Lorsqu'une grande portion du nom de la bande de canaux est tronquée à l'affichage, il est possible de faire défilier le nom de la bande de canaux sélectionnée et de l'afficher une seule fois en entier, à condition toutefois d'utiliser la [Barre de curseur tactile] pour sélectionner la bande de canaux ou faire défilier le canal concerné.

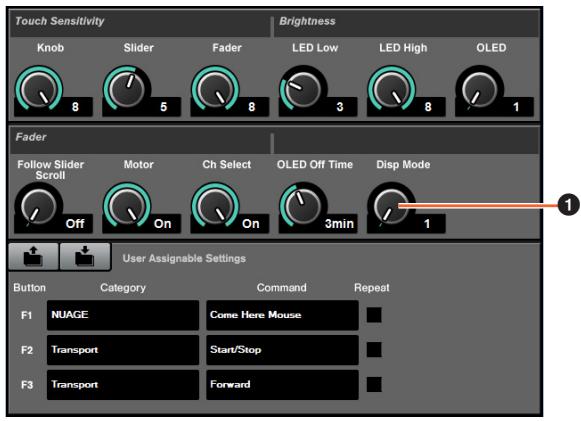

Pour ouvrir cette fenêtre, cliquez sur le menu « Périphériques » → « NUAGE FADER Setup » dans Nuendo.

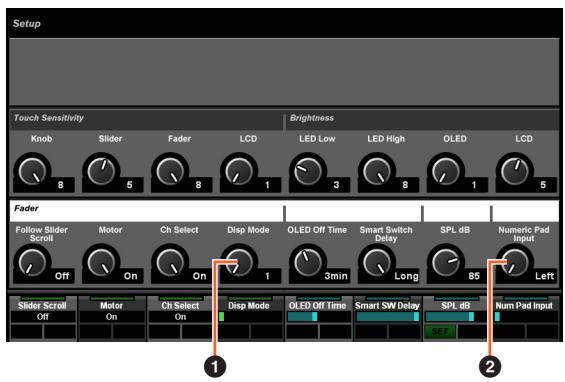

Disp mode (mode d'affichage)

Règle le format d'affichage pour l' [Affichage de nom de canal].

Le réglage « Disp Mode » peut être également configuré sur la page SETUP (Configuration) dans Nuage Master (page 9).

Ajout d'options d'affichage de canaux sur l'écran LCD (nuage fader)

Il est possible d'appeler la vue précédente après avoir utilisé la fonction Agent ([SEL CH] (Canal sélectionné), etc). Vous pouvez faire défiler et afficher les canaux sélectionnés lorsque le canal souhaité n'est pas affiché hors de l'écran LCD. En outre, vous pouvez désir d'afficher un canal à l'extrémité gauche ou droite d'une console.

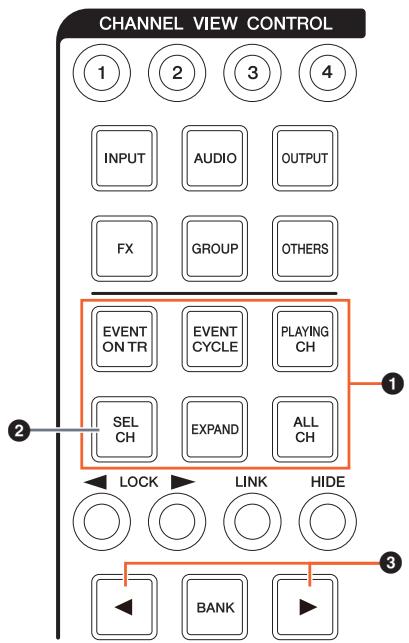

Section channel VIEW control (commande de la vue des canaux)

Si vous appuyez une nouvelle fois sur la même touche lors de l'affichage du canal y affrement, l'affichage reviendra à la vue précédente.

Cependant, lorsqu'le curseur de projet est en mouvement, même si vous appuyez sur [EVENT CYCLE] ou [PLAYING CH], l'affichage ne revient pas à la vue précédente, mais au lieu de cela, une fonction d'agent est exécutée à nouveau.

Si vous appuyez sur une de ces touches pour revenir sur l'écran précédent tout en maintenant la touche [ALT] enfoncée, le canal à l'extrême gauche s'affichera à cet endroit même après que l'affichage retourne sur l'écran précédent. Cette fonction est commode lorsque vous recherchez un canal spécifique à l'aide d'une fonction d'agent.

2 [SEL CH]

Si vous appuyez sur [SEL CH] tout en maintenant la touche [ALT] enfoncée, le canal sélectionné s'affichera à condition qu'il ne soit pas affiché hors de l'écran LCD.

Si vous utilisez les fonctions suivantes lorsque le nombre de canaux affichés est inférieur à celui des faders dans Nuage Fader (par exemple, lors de l'application de la fonction Agent, etc), vous pourrez faire fonctionner les canaux adjacents.

Opération	Fonction
Maintien prolongé de [SHIFT] et pression de la touche [▲] simultanément	Affiche les canaux à partir de l'extrémité gauche de la console.
Maintien prolongé de [SHIFT] et pression de la touche [▲] simultanément	Affiche les canaux à partir de l'extrémité droit de la console.
Maintien prolongé de [ALT] et pression de [▲] simultanément	Sélectionne le mode Free Scroll (Défilament libre). En mode Free Scroll, le canal fixé à l'extrémité gauche ou à l'extrème droit peut aussi être déplace par la [Barre de curseur tactile].
Maintien prolongé de [ALT] et pression de [▲] simultanément	Annule le mode Free Scroll.

Vous pouvez modifier la taille de la fenêtre «Mixer» (Mixeur) sur l'écran LCD en appuyant simultanément sur [SHIFT], [CTRL] et [ALT], et en utilisant le [Bouton multifonctions].

Opération	Fonction
SCRN LEFT	Règle la position à gauche d'une fenêtre « Mixer » .
METER HEIGHT	Règle la hauteur d'un indicateur de niveau .
SCRN RIGHT	Règle la position à droite d'une fenêtre « Mixer » .

Ajout d'opérations de sélection de piste (nuage master)

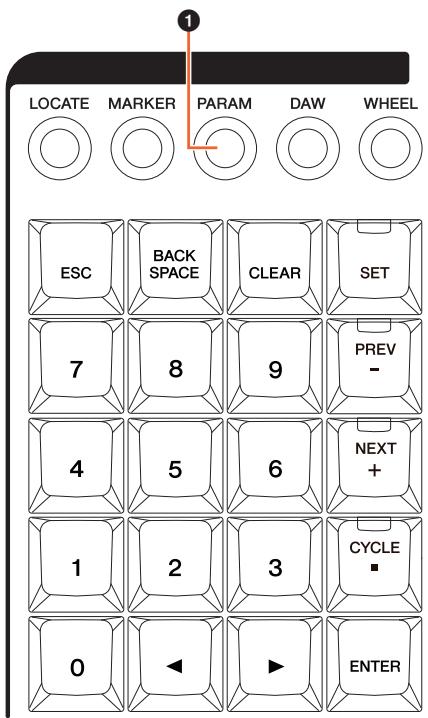

Vous pouvez sélectionner les pistes dans la section NUMERIC PAD. Les sélections multiples sont possibles.

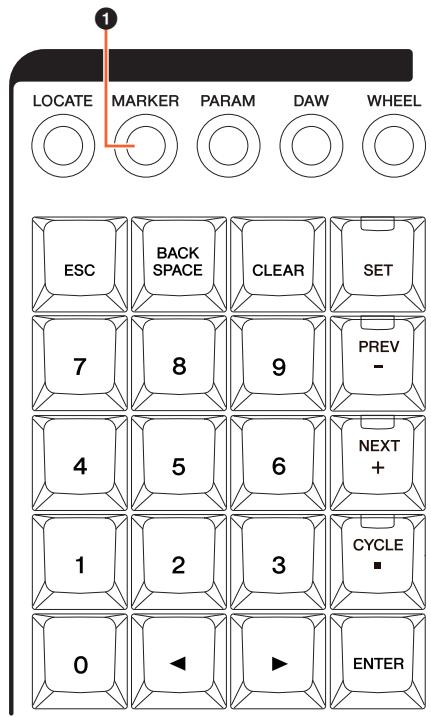

1 [PARAM]

Ajout de sélection de piste à la fonction sélectionnée en mode Paramètre.

Fonction select track (sélection de piste)

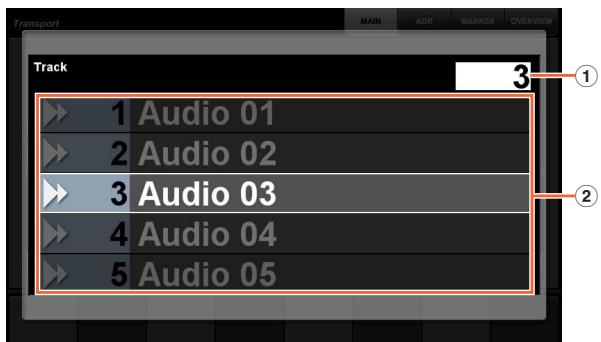

La fonction Select Track permet de sélectionner des pistes en saisissant le numéro. Pour saisir un numéro de piste, appuyez sur l'une des touches de la section NUMERIC PAD (autre que [ESC]) pour appeler une fenêtre contextuelle sur l'écran multifonction.

① Track (piste)

Permet de saisir le numéro de piste.

Affiche la liste des pistes. Les pistes sélectionnées s'affichent en surbrillance.

Lorsque la fenêtre contextuelle Select Track apparait, les [Touches de saisie] ont les fonctions suivantes.

[Touches de saisie]	Fonction
[0] – [9]	Permet de saisir le numéro de piste au niveau de la position de saisie.
[BACK SPACE]	Supprime le numéro au niveau de la position de saisie.
[CLEAR]	Supprime tous les numérios saisis.
[SET]	Sélectionne le mode Set (Réglage) (la touche s'allume).
[PREV -]	Sélectionne le numéro de piste précédENT.
[NEXT +]	Sélectionne le numéro suivant.
[CYCLE .]	Pour sélectionner des pistes supplémentaires, saississez le numéro en continu après avoir appuyé sur cette touche.
[ESC]	Annule la saisie, puis ferme la fenêtre contextuelle.
[ENTER]	Définit la saisie, puis ferme la fenêtre contextuelle.

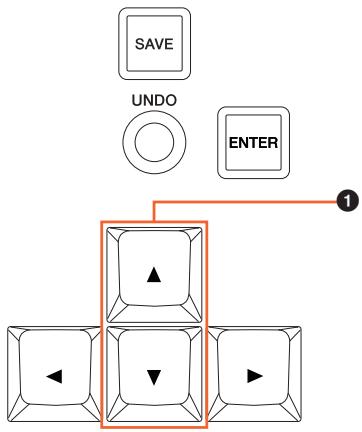

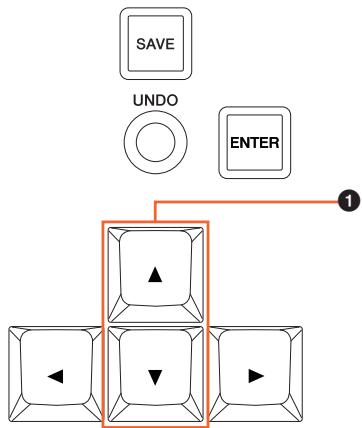

1 [ ] / [ ] (haut/bas)

Pour sélectionner plusieurs pistes en même temps, maintenez la touche [SHIFT] enfoncée et appuyez simultanément sur [] ou [].

Ajout d'opérations zoom in (zoom avant) et zoom out (zoom arrêté) (nuage master)

Certaines opérations liées à la fonction Zoom ont été ajoutées.

Si vous tournez [molette Jog] tout en maintenant simultanément les touches [SHIFT] et [ALT], vous pourrez procéder à un zoom avant/arrête sur les affichages de forme d'onde.

Si vous tournez [molette Jog] tout en maintenant les touches [CTRL] et [ALT] simultanément enfoncées, vous modifierez la hauteur de la piste sélectionnée.

1 [ ] / [ ] (haut/bas)

Si vous appuyez sur [▲] tout en maintenant la touche [CTRL] enfoncée, vous diminuerez la hauteur de la piste sélectionnée.

Si vous appuyez sur [▼] tout en maintenant la touche [CTRL] enfoncée, vous augmenterez la hauteur de la piste sélectionnée.

Ajout de quelques opérations d'édition (nuage master)

Il est possible de modifier le décalage de forme d'onde, et de coller l'événement ayant fait l'objet d'une opération de couper/copier en conservant la même position relative par rapport au curseur de projet.

Lorsque l'outil Object Selection (Sélection de l'objet) est sélectionné, si vous tournez [molette Jog] tout en maintenant les touches [SHIFT] et [ALT] enfoncées, le décalage de forme d'onde de la piste sélectionnée pourrait être modifié.

2 [PASTE] (coller)

Lorsque l'outil Object Selection est sélectionné, si vous appuyez sur [PASTE] tout en maintenant la touche [SHIFT] enfoncée, l'événement couper/copier pourra être collé en conservant la même position relative par rapport au curseur de projet.

Ajout d'autres fonctions (nuage master)

Règle le format de l'afficheur pour l'affichage de nom de canal.

Sélectionne le format de saisie lorsque vous régalez la position du curseur de projet à l'aide de la fonction Locate (Localiser). Si vous spécifiez ce réglage sur « Right » (Droite), vous pourrez définir la position du curseur de projet en tant que texte.

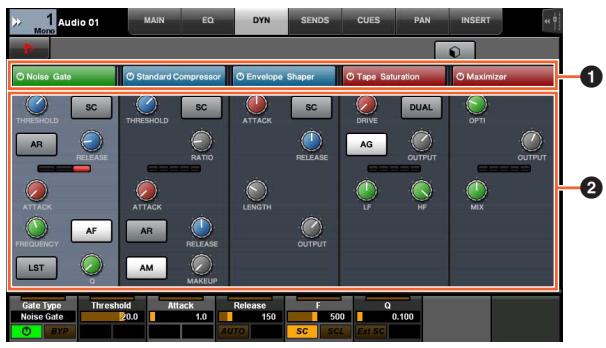

1 Barre de titre

Active (touche allumée) et désactive (touche éteinte) le sélecteur « Bypass » (Contournement).

2 Paramètres

Affiche les différents paramètres du processeur. Les paramètres que vous avez touché peuvent être contrôlés à l'aide du [Bouton multifonctions].

Si vous appuyez sur le [Bouton multifonctions] le plus à droite lorsque le réglage « Comp » est sélectionné, les paramètres correspondants s'afficheront sous forme de graphique. Pour retourner sur la vue précédente, appuyez à nouveau sur le [Bouton multifonctions].

1 Verrouiller/deverrouiller

Verrouille (touche allumée) ou déverrouille les options « CLICK » (Clic) et « TEMPO »

Si vous verrouillez ces paramètres, vous ne pourrez plus les contrôler.

Yamaha Pro Audio global web site: http://www.yamahaproaudio.com/ Yamaha Manual Library http://www.yamaha.co.jp/manual/
