Tous les messages de sécurité sont précédés du symbole de danger et des termes suivants :
- La mise à la terre de l’appareil est obligatoire. - Le cordon d’alimentation doit être assez long pour permettre de brancher au secteur l’appareil encastré dans un meuble. - Pour réaliser une installation conforme aux normes de sécurité en vigueur, prévoyez un interrupteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts. - N’utilisez en aucun cas de prises multiples ou de rallonges. - Ne tirez pas sur le cordon de l’appareil. - Une fois l’installation terminée, l’utilisateur ne doit plus pouvoir accéder aux composants électriques. - La table de cuisson est un appareil électroménager conçu exclusivement pour la cuisson des aliments. Toute autre utilisation est considérée comme impropre (par ex. chauffer des locaux). Le fabricant décline toute responsabilité en cas d’usage impropre ou de mauvais réglage des commandes. - L’appareil et ses parties accessibles chauffent en cours d’utilisation. Évitez de toucher les résistances. Les enfants de moins de 8 ans doivent être tenus à distance ou être surveillés en permanence. - Les parties accessibles de la table deviennent très chaudes pendant l’utilisation. Assurez-vous que les enfants restent à l’écart et qu’ils ne jouent pas avec l’appareil. - Pendant et après l’utilisation, veillez à ne pas toucher les résistances de l’appareil. Évitez tout contact avec des chiffons ou autre matière inflammable tant que les composants de l’appareil n’ont pas refroidi. - Ne placez jamais de produits inflammables sur la table de cuisson ou à proximité. - L’huile et la graisse peuvent devenir très chaudes et s’enflamment facilement. Surveillez la cuisson des aliments qui contiennent beaucoup de graisse ou d’huile. - Cet appareil peut être utilisé par des enfants de 8 ans minimum et des personnes à capacités physiques, sensorielles ou mentales réduites, inexpérimentées ou ignorantes, sous surveillance ou après avoir reçu des instructions relatives à l’utilisation en toute sécurité de l’appareil et à condition de comprendre les risques impliqués. Ne laissez pas les enfants jouer avec l’appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être réalisés par des enfants sans surveillance. - Il est obligatoire d’installer une cloison de séparation (non fournie) sous l’appareil. FR22
électrique. - Cet appareil n’a pas été conçu pour être mis en marche par un minuteur externe ou un système de commande à distance. - Une cuisson non surveillée sur la plaque de cuisson avec de l’huile ou de la graisse peut s’avérer dangereuse et risque de résulter en un incendie. NE TENTEZ JAMAIS d’éteindre un incendie avec de l’eau, mais mettez l’appareil hors tension puis étouffez la flamme (par exemple avec un couvercle ou une couverture antifeu). Risque d’incendie : ne stockez rien sur les surfaces de cuisson. - N’utilisez pas de nettoyeur vapeur. - Les objets métalliques, tels que les couteaux, fourchettes, cuillères et couvercles, ne doivent pas être placés sur la surface de la table de cuisson, car ils peuvent devenir brûlants. - Après utilisation, mettez la résistance de la plaque de cuisson hors tension à l’aide de son dispositif de commande ; ne vous fiez pas au détecteur de casserole. CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT Élimination des emballages Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole ( vigueur en matière d’élimination des déchets.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE). En mettant correctement cet appareil au rebut, l’utilisateur contribue à prévenir les nuisances pour l’environnement et la santé. Le symbole

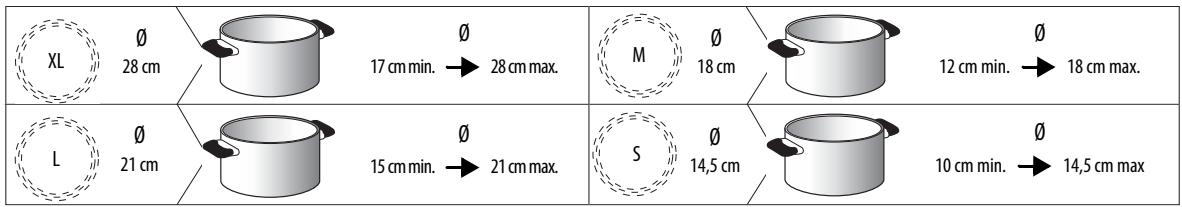

Pour obtenir les meilleurs résultats, nous vous conseillons en outre : • d’utiliser des ustensiles de cuisson et des casseroles d’un diamètre identique à celui du foyer ; • d’utiliser exclusivement des ustensiles de cuisson à fond plat ; • dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson ; • d’utiliser un autocuiseur pour économiser encore plus d’énergie et de temps ; • de placer la casserole au centre du foyer dessiné sur la table de cuisson.
Avec les casseroles adéquates, les zones de cuisson sont activées dès que la température ambiante est supérieure à 10 °C.
- N’utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients. - Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l’endommager. FR23
Ø Augmentation rapide de la température de cuisson jusqu'à ébullition de l'eau ou chauffage rapide des liquides. Faire rissoler, débuter une cuisson, frire des aliments surgelés, porter rapidement à ébullition
Faire revenir, maintenir à ébullition, cuire et griller (cuisson de courte durée, 5-10 minutes). Ramollir le beurre, faire fondre délicatement le chocolat, décongeler des aliments peu volumineux et maintenir à température des aliments qui viennent d'être cuits (par ex. sauces, soupes, potages) Garder au chaud de petites portions à peine cuisinées ou des plats de service et mélanger des risottos (avec l'accessoire approprié pour la plaque à induction). Table de cuisson en veille ou éteinte (chaleur résiduelle après la fin de la cuisson, signalée par la lettre H)
PRÉPARATION DU MEUBLE POUR UNE INSTALLATION ENCASTRÉE AVERTISSEMENT
Si vous installez un four sous la table de cuisson, vérifiez qu’il est équipé d’un système de refroidissement. N’installez pas la table de cuisson au-dessus d’un lave-vaisselle ou d’un lave-linge pour pas exposer les circuits électroniques à la vapeur ou à l’humidité qui risqueraient de les détériorer. Si vous souhaitez réaliser une installation bord à bord, appelez le service après-vente et demandez le montage du kit vis 4801 211 00112. Pour enlever la table de cuisson, utilisez un tournevis (non livré en série) et intervenez sur les ressorts du pourtour inférieur de l’appareil. min. 5 mm
Le cordon d’alimentation doit être suffisamment long pour permettre de sortir la table de cuisson du plan de travail. Vérifiez que la tension indiquée sur la plaque signalétique apposée sur le fond de l’appareil correspond à la tension d’alimentation de votre habitation.

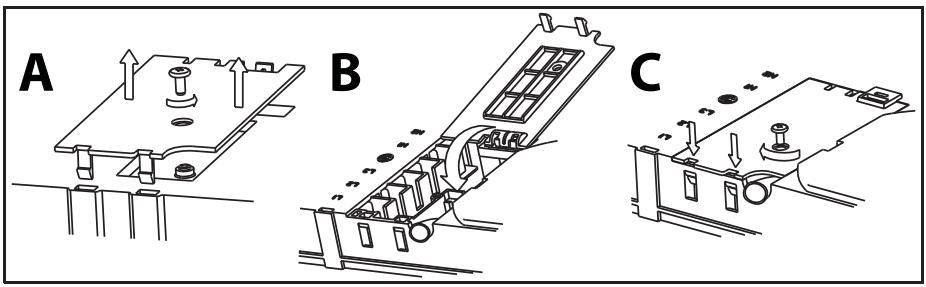

. 1. Enlevez le couvercle du bornier (A) en dévissant la vis et insérez le couvercle dans la charnière (B) du bornier. 2. Introduisez le cordon d'alimentation dans le collier de serrage et connectez les fils au bornier comme indiqué dans le schéma de câblage situé près du bornier. 3. Fixez le cordon d'alimentation avec le serre-câble. 4. Fermez le couvercle (C) et vissez-le sur le bornier à l'aide de la vis retirée. À chaque connexion au réseau électrique, la table recherche automatiquement pendant quelques secondes.
Cooking Réglage zone controls and corresponding
Si on ne sélectionne aucune fonction dans les 10 secondes qui suivent la mise en marche de la table de cuisson, elle se désactive automatiquement

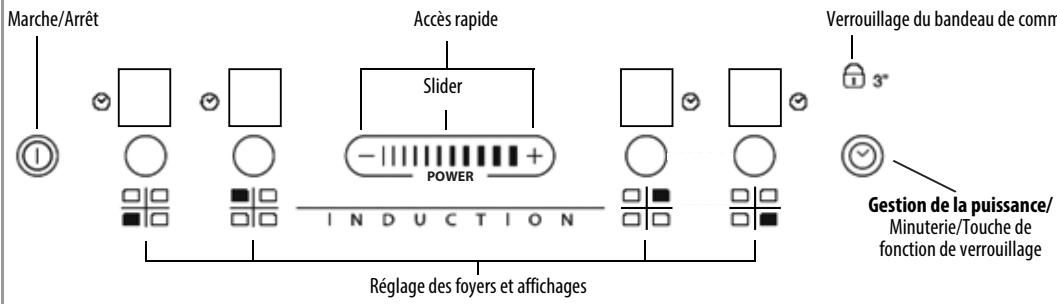

Fonction Slider Afficheur indicateur de puissance
Pour éteindre le foyer de cuisson, appuyez sur la touche spéciale pendant plus de 3 secondes. Le foyer s'éteint et, s'il est encore chaud, la lettre H apparaît sur l'afficheur.
Cette fonction verrouille les commandes pour éviter l'activation accidentelle de la table de cuisson. Pour activer le verrouillage du bandeau de commande, activez la plaque de cuisson et appuyez sur la touche de fonction de verrouillage pendant trois secondes ; un signal sonore ainsi qu’un témoin lumineux près du symbole de cadenas indiquent l’activation de la fonction. Le bandeau de commande est verrouillé, à l'exception de la fonction Arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s'éteint et la table est à nouveau active. L'eau, le liquide ayant débordé des casseroles et les objets posés sur la touche, sous le symbole, peuvent provoquer l'activation ou la désactivation involontaires de la fonction Sécurité Enfants.
La minuterie permet de programmer le temps de cuisson, au maximum 99 minutes (1 heure et 39 minute) pour tous les foyers. Sélectionnez la zone de cuisson à utiliser avec le minuteur, appuyez sur le minuteur (reportez-vous au dessin) et un bip indique la fonction (voir figure). L'afficheur indique 00 et la LED s'allume. Vous pouvez réduire ou augmenter la valeur programmée sur la minuterie en maintenant la pression sur les touches + et - de la fonction slider. Quand le temps sélectionné est écoulé, un signal sonore vous avertit et le foyer s'éteint automatiquement. Pour désactiver la minuterie, maintenez la pression sur la touche Timer au moins trois secondes. Pour programmer la minuterie d'un autre foyer répétez les points ci-dessus. L'afficheur de la minuterie correspond toujours au foyer sélectionné ou à la programmation la plus courte. Pour modifier ou désactiver la minuterie, appuyez sur le bouton du foyer correspondant.

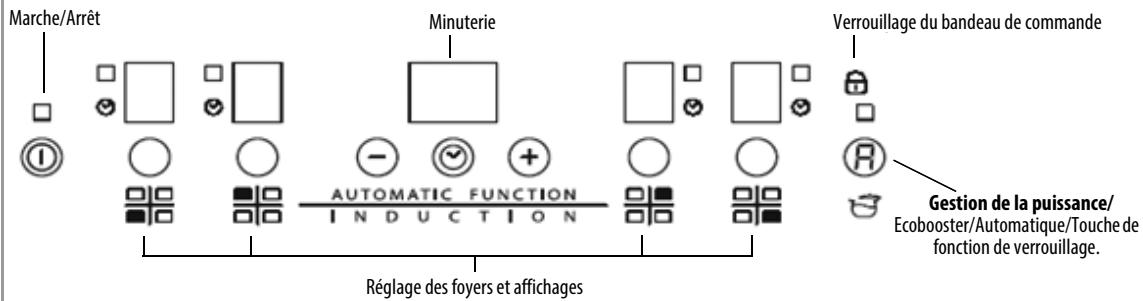

Fonctions spéciales (le cas échéant) Certains modèles possèdent des fonctions spéciales. Automatic function Cette fonction règle automatiquement le foyer sur la puissance nécessaire pour maintenir une faible ébullition. Activez cette fonction après avoir porté un plat à ébullition en appuyant d'abord sur la touche du foyer puis sur la touche . Voyant de chaleur résiduelle La table est équipée d’un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale les foyers dont la température est encore élevée. L’afficheur indique si le foyer est encore chaud. Quand le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre. Lorsque le foyer a refroidi, l’afficheur s’éteint. FR27
Si la casserole n’est pas compatible avec votre table à induction, si elle est mal positionnée ou que sa taille est inadaptée, le message « casserole absente » s’affiche (figure ci-contre). Dans de telles situations, il est recommandé de repositionner la casserole sur la surface de la table de cuisson jusqu’à trouver la position de fonctionnement. Si la casserole n’est pas détectée dans un délai de 60 secondes, la table de cuisson s’éteint.
Cette fonction associée à certains foyers permet d’exploiter au maximum la puissance de la table de cuisson (par exemple, pour faire bouillir de l’eau rapidement). Pour activer cette fonction, appuyez sur la touche « + » jusqu’à ce que l’afficheur indique « P ». Cinq minutes après l’activation de la fonction Booster, l’appareil règle automatiquement la puissance du foyer sur 9.
Grâce à la fonction « Power management » vous pouvez programmer la puissance maximale de la table comme vous le souhaitez. Vous pouvez effectuer à tout moment ce réglage qui reste actif jusqu'à la modification suivante. Si vous programmez la puissance maximale, la table règle automatiquement la répartition de la chaleur entre les différents foyers de cuisson et garantit que ce seuil n'est jamais dépassé, ce qui permet de gérer tous les foyers en même temps sans risque de surcharge. 4 niveaux de puissance maximale sont disponibles et apparaissent sur l'affichage : 2,5 – 4,0 – 6,0 – 7,2 kW (7,2 kW est considéré comme la puissance max. de la table de cuisson) Au moment de l'achat, la table est réglée sur la puissance maximale. Après avoir branché l'appareil dans la prise électrique, il est possible de régler la puissance requise pendant les 60 premières secondes en suivant les points ci-dessous :. Étape 1 2 Gestion de la puissance pour confirmer l'étape précédente Appuyez pour régler le niveau choisi parmi les différentes options disponibles Appuyez sur la touche Gestion de la puissance pour confirmer l'étape précédente
Quand la puissance maximale disponible est atteinte pendant l'utilisation, le niveau du foyer clignote deux fois et émet un signal sonore si on tente de l'augmenter. Pour obtenir une puissance supérieure sur ce foyer, diminuez manuellement la puissance d'un ou plusieurs foyers actifs.
Après avoir activé la table, appuyez et maintenez enfoncé le bouton « + » situé à droite pendant au moins trois secondes (« verrouillage du bandeau de commande »).
Utilisez un chiffon doux, un essuie-tout ou des produits spécifiques pour le nettoyage de la table (suivez les indications du fabricant). Du liquide sur les zones de cuisson peut provoquer des déplacements ou des vibrations des casseroles.
• • Si des codes alphanumériques s’affichent quand vous allumez la table de cuisson, suivez les indications du tableau ci-dessous. Si vous n’arrivez pas à éteindre la table de cuisson après l’avoir utilisée, débranchez-la.
La plaque de cuisson peut toujours code d'erreur de table éteinte en La plaque de cuisson a été fournie avec être utilisée mais appelez le raison d'un problème dans le circuit une surtension service après-vente électronique La table ne fournit pas de puissance à La casserole ne convient pas à la table Utilisez une autre casserole la casserole de cuisson à induction La tension de connexion est erronée Le capteur détecte une tension Débranchez la table du secteur et ou il y a un problème avec le système différente de la tension d'alimentation contrôlez le branchement d'alimentation Débranchez la table. Attendez quelques secondes puis rebranchez-la. Si le problème persiste, contactez le Service Après-vente et communiquez le code d'erreur.
• Bruit de contact : ce type de vibrations est dû à l'utilisation de casseroles recouvertes de différents matériaux. • Clic émis en puissance mi-basse : ce bruit se produit pour atteindre la puissance mi-basse requise. • Bruit ressemblant à un clic rythmique : ce bruit se produit lorsque plusieurs zones de cuisson sont activées et/ou à forte puissance. • Faible sifflement : ce bruit est dû au type de conteneur utilisé et à la quantité de nourriture qu'il contient. • Bruit de fond : la plaque de cuisson à induction est munie d’un ventilateur chargé de refroidir les composants électroniques ; ainsi, le bruit du ventilateur se fait entendre durant le fonctionnement et pendant quelques minutes après la désactivation de la plaque de cuisson. En augmentant/diminuant les zones de cuisson activées, le bruit du ventilateur peut augmenter ou diminuer. Ces conditions sont normales et essentielles au bon fonctionnement du système à induction ; elles n’indiquent donc pas de défaut ni de dommage.
1. Consultez le chapitre « Diagnostic des pannes » et assurez-vous que vous ne pouvez pas remédier au problème par vous-même. 2. Éteignez et rallumez la table de cuisson pour voir si le problème a été éliminé. Si le problème persiste après ces contrôles, adressez-vous au Service Après-Vente Whirlpool le plus proche. Pensez à donner : • une courte description de la panne ; • le type et le modèle exacts de la table de cuisson ; • le code service - numéro qui suit le mot Service sur la plaque signalétique, sous l’appareil (sur la plaque métallique), • votre adresse complète ; • votre numéro de téléphone.
Les pièces détachées sont disponibles pendant 10 ans. FR29
