• Veuillez lire les PRÉCAUTIONS D’USAGE au dos de ce mode d’emploi avant d’utiliser le produit. • Ce mode d’emploi fournit en exemple des illustrations tirées de la DBR12 sauf indication contraire. • Les illustrations figurant dans le présent manuel sont fournies à titre indicatif et peuvent différer légèrement de celles qui apparaissent sur l’appareil utilisé. • Les noms de sociétés et noms de produits cités dans ce manuel sont des marques ou des marques déposées de leurs sociétés respectives.
• FIR-X tuning™ Notre technologie brevetée de traitement du son utilisant un filtre RIF (réponse impulsionnelle finie) à phase linéaire offre une qualité sonore excellente haute résolution et une réponse en fréquence homogène qui n’est pas affectée par l’interférence de phase à proximité du point de convergence. Votre DBR dispose d’une fonctionnalité de mixage simple vous permettant de sélectionner une sortie directe du canal 1 (CH1) (connexion parallèle) ou une sortie mixte de CH1 et CH2. • Divers connecteurs d’entrée/sortie La panoplie complète de connecteurs (entre autres, XLR pour une console de mixage, jack pour un instrument de musique et RCA pour un lecteur MP3) apporte une flexibilité maximale en termes d’utilisation avec un large éventail d’applications. • Poids léger, puissance élevée La source d’alimentation et l’amplificateur nouvellement mis au point sont à l’origine de la taille compacte et du poids léger, ainsi que de la puissance élevée. • Système de protection avancée La fonctionnalité de protection avancée contrôlée par DSP garantit une fiabilité optimale, même dans des environnements difficiles.

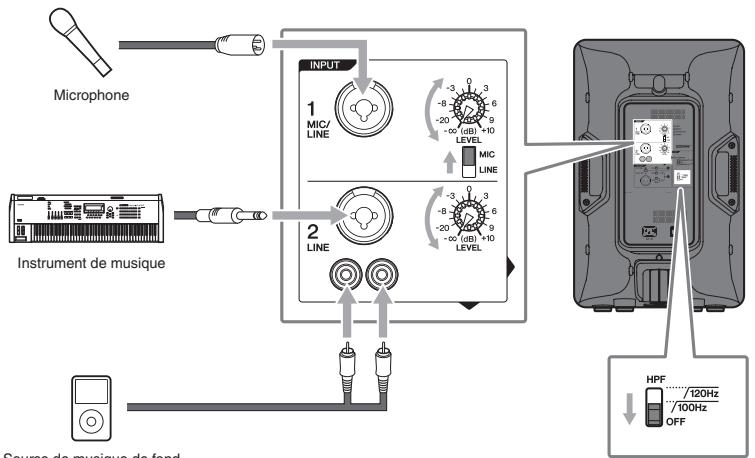

Application principale : petites salles de concert, présentations, restaurants

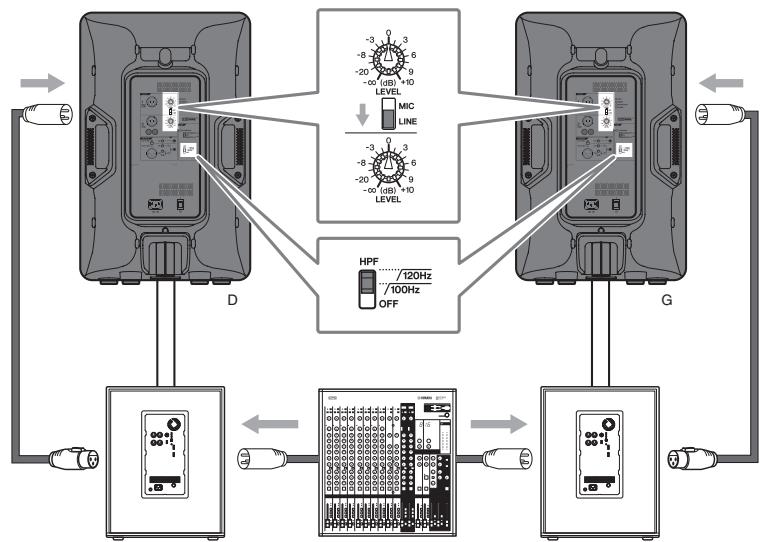

Application principale : petites salles de concert, lieux de culte, sites d’évènements

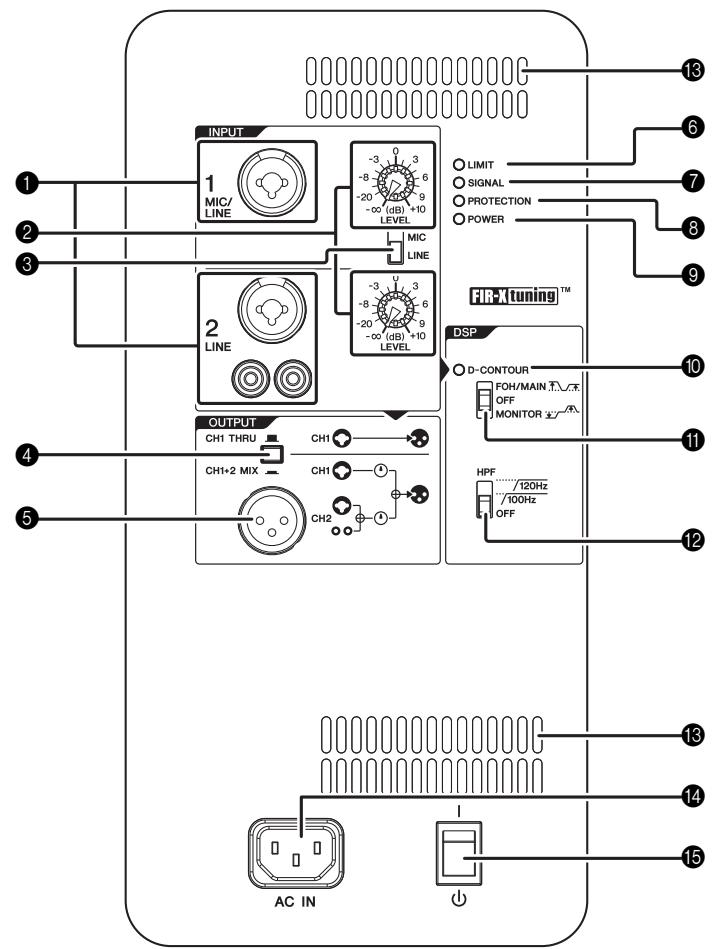

4 Commutateur de sortie Permet de sélectionner le signal de sortie envoyé à la prise de sortie (5). [CH1 THRU] (CH1 seul) : Fournit uniquement le signal de sortie directe de CH1. Le signal de CH2 ne sera pas émis. [CH1+2 MIX] (CH1+2 mixte) : Émet les signaux mixtes de CH1 et CH2. 5 Prise de sortie Il s’agit d’une prise XLR équilibrée. Elle peut servir à raccorder une autre enceinte DBR. Émet le signal sélectionné par le commutateur de sortie (4). 6 Voyant [LIMIT] (Limite) Indique (allumé en rouge) que le limiteur est activé lorsque la tension de sortie de l’amplificateur a dépassé le niveau maximum ou lorsqu’une consommation électrique globale excessive est détectée. Si ce voyant reste allumé, baissez le niveau du signal d’entrée.

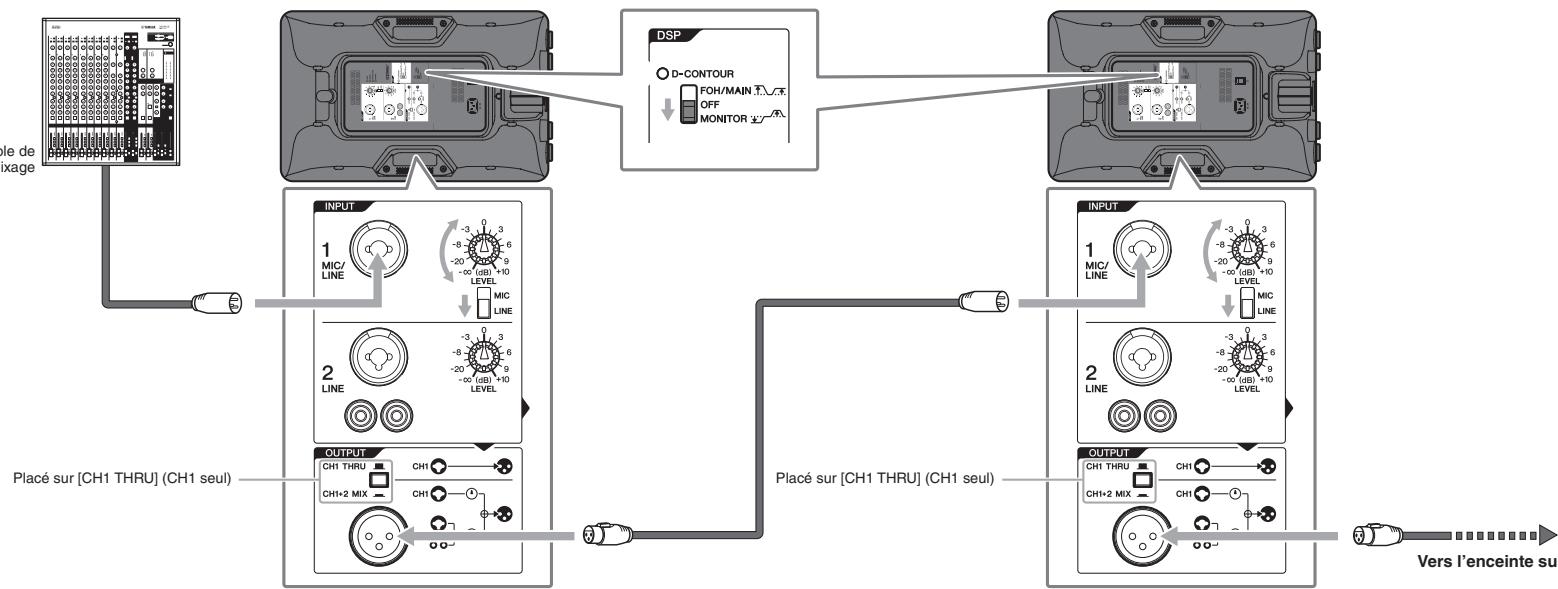

Ce système peut servir de système de retour personnel. Pour l’utiliser comme moniteur vocal, placez [D-CONTOUR] (Contour dynamique) sur [MONITOR] (Retour de scène). Au besoin, vous pouvez connecter un maximum de quatre enceintes en parallèle. Dans ce cas, il est recommandé que le signal soit émis sur CH1 et que le commutateur de sortie soit placé sur [CH1 THRU] (CH1 seul).
• Si une surintensité est détectée • Lors de la mise sous tension, le circuit de protection est activé pendant quelques secondes pour éviter tout bruit. Le voyant s’éteint une fois que l’alimentation est normale. Si le circuit de protection s’est activé, patientez jusqu’à ce que l’amplificateur refroidisse ou éteignez puis rallumez l’appareil pour rétablir le fonctionnement normal. Si l’appareil ne revient pas à un fonctionnement normal, veuillez contacter votre revendeur Yamaha. 9 Voyant [POWER] (Alimentation) Indique (allumé en vert) lorsque l’interrupteur d’alimentation [ / ] (E) est placé sur Marche. 0 Voyant [D-CONTOUR] (Contour dynamique) Indique (allumé en jaune) lorsque le commutateur [D-CONTOUR] (Contour dynamique) (A) est placé sur [FOH/MAIN] (façade) ou [MONITOR] (Retour de scène). A Commutateur [D-CONTOUR] (Contour dynamique) Permet de sélectionner l’une des présélections D-CONTOUR (CONTOUR dynamique). [FOH/MAIN] (façade) : Accentue les composants hautes et basses fréquences pour que la réponse en fréquence s’adapte à une enceinte principale. [MONITOR] (Retour de scène) : Réduit la plage des basses fréquences, qui, sinon, pourrait avoir tendance à être caverneuse si l’enceinte est posée directement sur le sol. Ceci vous permet d’entendre clairement les plages des moyennes et hautes fréquences lorsque vous utilisez la DBR comme enceinte de retour de scène. [OFF] (arrêt) : Désactive la fonction D-CONTOUR (Contour dynamique). Il s’agit d’un réglage de réponse en fréquence générique. B Commutateur [HPF] (Filtre passe-haut) Sélectionne la fréquence de coupure du filtre passe-haut. Si vous placez le commutateur sur [120Hz] ou [100Hz], les composants basse fréquence en dessous de chaque seuil seront coupés. Si vous utilisez l’appareil seul, placez ce commutateur sur [OFF] (arrêt). Si vous prévoyez d’utiliser l’appareil avec un caisson de basse, il est recommandé de placer ce commutateur sur [120Hz] ou [100Hz]. C Évent L’appareil comporte un ventilateur de refroidissement. Étant donné que l’air pour le refroidissement est aspiré et expiré par cet évent, prenez soin de ne pas l’obstruer. D Prise [AC IN] (entrée secteur) Branchez-y le cordon d’alimentation fourni. Raccordez d’abord le cordon d’alimentation à cet appareil, puis branchez-le à une prise secteur adaptée.
• Si vous utilisez plusieurs appareils, mettez-les sous tension un par un. Si vous allumez simultanément plusieurs appareils, une chute provisoire de la tension d’alimentation risque de se produire, et les appareils peuvent ne pas fonctionner normalement.

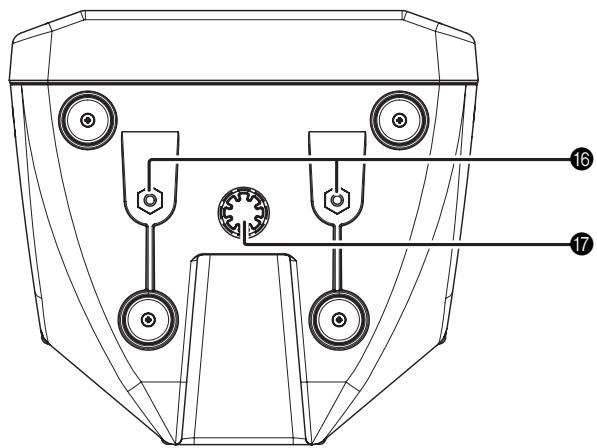

G Défonce Cette défonce est adaptée aux supports d’enceinte et aux pieds d’enceinte de 35 mm de diamètre.
Enfoncez à fond la fiche du câble pour que le câble soit solidement maintenu en place.
Le son est trop amplifié.
Si le son est toujours déformé même en plaçant le commutateur sur [LINE] (Ligne), baissez le volume des périphériques d’entrée raccordés.
Éteignez l’appareil avant de brancher ou débrancher le cordon d’alimentation.
• Veillez à prendre les mesures adéquates pour empêcher l’enceinte de tomber en cas d’une défaillance de l’installation. • Lors de l’installation du câble de sécurité au mur, placez-le plus haut que le point de fixation du câble sur l’enceinte, avec aussi peu de mou que possible. Si le câble est trop long et que l’enceinte tombe, le câble peut se rompre suite à la tension excessive.
• L’enceinte DBR10 ne comporte pas de point d’accroche.

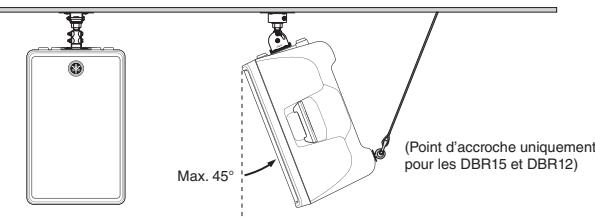

(M8 x 16 mm) ou des boulons à œil (M8 x 15 mm). Pour en savoir plus sur l’installation du support, consultez le manuel l’accompagnant.
DBR15 et DBR12). Gardez à l’esprit que vous aurez besoin de deux points sur la partie inférieure pour suspendre l’appareil. Remarque Veillez à utiliser des boulons à œil conformes aux normes et aux réglementations en matière de sécurité de votre région.
• Ne laissez pas le cordon d’alimentation à proximité de sources de chaleur, telles que des radiateurs ou des éléments chauffants. Évitez de le plier de façon excessive ou de l’endommager de quelque manière que ce soit, de placer dessus des objets lourds, de le laisser traîner là où l’on pourrait marcher ou trébucher dessus. Évitez d’enrouler dessus d’autres câbles. • Utilisez uniquement la tension requise pour l’appareil. Celle-ci est imprimée sur la plaque du constructeur de l’appareil. • Utilisez uniquement le cordon/la fiche d’alimentation fourni(e). • Vérifiez périodiquement l’état de la prise électrique, dépoussiérez-la et nettoyezla en prenant soin de retirer toutes les impuretés qui pourraient s’y accumuler. • Veillez à brancher l’instrument sur une prise appropriée raccordée à la terre. Toute installation non correctement mise à la terre risque d’entraîner un choc électrique, l’endommagement de l’appareil ou même un incendie. Ne pas ouvrir • Cet appareil ne contient aucune pièce nécessitant l’intervention de l’utilisateur. N’ouvrez pas l’appareil et ne tentez pas d’en démonter les éléments internes ou de les modifier de quelque façon que ce soit. Si l’appareil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôler par un technicien Yamaha qualifié. Prévention contre l’eau • N’exposez pas l’appareil à la pluie et ne l’utilisez pas près d’une source d’eau ou dans un milieu humide. Ne déposez pas dessus des récipients (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s’infiltrer par les ouvertures. Si un liquide, tel que de l’eau, pénètre à l’intérieur de l’appareil, mettez immédiatement ce dernier hors tension et débranchez le cordon d’alimentation de la prise secteur. Faites ensuite contrôler l’appareil par un technicien Yamaha qualifié. • N’essayez jamais de retirer ou d’insérer une fiche électrique avec les mains mouillées. Prévention contre les incendies • Ne placez pas sur l’appareil des objets présentant une flamme, tels que des bougies. Ceux-ci pourraient se renverser et provoquer un incendie. En cas d’anomalie • Si l’un des problèmes suivants intervient, coupez immédiatement l’alimentation et retirez la fiche électrique de la prise. Faites ensuite contrôler l’appareil par un technicien Yamaha. - Le cordon d’alimentation est effiloché ou la fiche électrique endommagée. - L’appareil dégage une odeur inhabituelle ou de la fumée. - Un objet est tombé à l’intérieur de l’appareil. - Une brusque perte de son est survenue durant l’utilisation de l’appareil. • Si l’appareil vient à tomber ou à s’endommager, coupez immédiatement l’interrupteur d’alimentation, retirez la fiche électrique de la prise et faites inspecter l’appareil par un technicien Yamaha qualifié.
Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC. En vous débarrassant correctement des déchets d’équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets. Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits. [Pour les professionnels dans l’Union Européenne] Si vous souhaitez vous débarrasser des déchets d’équipements électriques et électroniques veuillez contacter votre vendeur ou fournisseur pour plus d’informations. [Information sur le traitement dans d’autres pays en dehors de l’Union Européenne] Ce symbole est seulement valable dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.
• Avant de déplacer l’appareil, débranchez-en tous les câbles connectés. • Lors de l’installation de l’appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de problème ou de dysfonctionnement, coupez immédiatement l’alimentation et retirez la fiche de la prise. Même lorsque l’interrupteur d’alimentation est en position d’arrêt, un courant électrique de faible intensité continue de circuler dans l’appareil. Si vous n’utilisez pas le produit pendant une période prolongée, veillez à débrancher le cordon d’alimentation de la prise murale. • Veillez toujours à consulter un technicien Yamaha qualifié dans le cas où l’installation des enceintes nécessite des travaux de construction et prenez soin, le cas échéant, d’observer les précautions ci-après. - Choisissez un matériel de fixation et un emplacement d’installation suffisamment résistants pour supporter le poids de l’appareil. - Évitez les emplacements soumis à des vibrations constantes. - Utilisez les outils appropriés pour installer l’appareil. - Inspectez l’appareil périodiquement. Connexions • Avant de raccorder l’appareil à d’autres dispositifs, mettez toutes les unités concernées hors tension. Avant de mettre un appareil sous ou hors tension, il faut d’abord régler son volume sonore sur le niveau minimal. Entretien • Retirez la fiche d’alimentation de la prise secteur lors du nettoyage de l’appareil. Précautions de manipulation • Ne glissez pas les doigts ou les mains dans les fentes ou les orifices de l’appareil (trous d’aération, etc.). • Évitez d’insérer ou de faire tomber des objets étrangers (en papier, plastique, métal, etc.) dans les fentes ou les orifices de l’appareil (trous d’aération, etc.). Si cela se produit, mettez immédiatement l’appareil hors tension et débranchez le cordon d’alimentation de la prise secteur. Faites ensuite contrôler l’appareil par un technicien Yamaha qualifié. • Ne vous appuyez pas sur l’appareil et ne déposez pas dessus des objets lourds. Évitez d’appliquer une force excessive en manipulant les touches, les sélecteurs et les connecteurs. • N’utilisez pas l’appareil de manière prolongée à un niveau sonore trop élevé ou inconfortable pour l’oreille, au risque d’endommager irrémédiablement votre ouïe. Si vous constatez une baisse d’acuité auditive ou que vous entendez des sifflements, consultez un médecin. • N’utilisez pas l’appareil en cas de distorsion du son. Une utilisation prolongée dans cet état peut provoquer une surchauffe, voire un incendie. • Ne débranchez pas les câbles reliés aux microphones, etc.
• N’exposez pas le produit à de la poussière ou des vibrations excessives ou à des conditions de chaleur et de froid extrêmes (à la lumière directe du soleil, à proximité d’un radiateur ou dans une voiture en pleine journée), au risque de déformer le panneau, de provoquer un dysfonctionnement de l’appareil ou d’endommager les composants internes. • Ne déposez pas d’objets en vinyle, en plastique ou en caoutchouc sur l’appareil, car ceux-ci risquent de décolorer le panneau. • Utilisez un chiffon sec et doux pour le nettoyage de l’appareil. N’utilisez jamais de diluants de peinture, de solvants, de produits d’entretien ou de tampons de nettoyage imprégnés de produits chimiques. • Des variations rapides et importantes dans la température ambiante peuvent survenir lors du déplacement du périphérique d’un endroit à un autre ou de l’activation/ désactivation de la climatisation, par exemple, et provoquer la formation de condensation à l’intérieur de l’appareil. L’utilisation de l’appareil en cas de formation de condensation peut endommager ce dernier. S’il y a des raisons de croire qu’une condensation s’est produite, laissez l’appareil inactif pendant plusieurs heures sans l’allumer jusqu’à ce que la condensation se soit complètement évaporée. • Lors de la mise sous tension de votre système audio, allumez toujours l’appareil EN DERNIER pour éviter d’endommager les haut-parleurs. Lors de la mise hors tension, l’appareil doit être éteint EN PREMIER pour la même raison. • Interférences avec les téléphones portables L’utilisation d’un téléphone portable à proximité du système d’enceintes peut engendrer du bruit. Le cas échéant, éloignez le téléphone portable du système d’enceintes. • Il est normal que de l’air soit soufflé de l’orifice bass-reflex. Cela se produit souvent lorsque l’enceinte traite des données de programme avec un contenu riche en basses. • Mettez toujours l’appareil hors tension lorsqu’il est inutilisé. Connecteurs • Les connecteurs de type XLR sont câblés comme suit (norme IEC60268) : broche 1 : terre, broche 2 : chaud (+) et broche 3 : froid (-). • Débranchez la fiche électrique de la prise secteur lorsque vous n’utilisez pas l’appareil pendant un certain temps ou en cas d’orage. Emplacement • Ne placez pas l’appareil dans une position instable afin d’éviter qu’il ne se renverse accidentellement. • Assurez-vous de ne pas obstruer les orifices d’aération. L’appareil possède des orifices d’aération sur ses faces arrière qui sont destinées à le protéger contre l’élévation excessive de sa température interne. Veillez tout particulièrement à ne pas placer l’appareil sur le côté ou à l’envers. Une mauvaise aération peut entraîner la surchauffe et l’endommagement de l’appareil, ou même provoquer un incendie. • Lors de l’installation de l’appareil : - Évitez de couvrir l’appareil à l’aide d’un tissu. - N’installez pas l’appareil sur de la moquette ou un tapis. - N’utilisez pas l’appareil dans un lieu clos, mal aéré. Une mauvaise aération peut entraîner la surchauffe voire l’endommagement de l’appareil ou même provoquer un incendie. Veillez à laisser suffisamment d’espace libre autour de l’appareil : au moins 30cm au-dessus, 30cm sur les côtés et 30cm à l’arrière. • N’utilisez pas les poignées de l’enceinte pour les installations suspendues, au risque de provoquer des blessures ou des dégâts. • Lorsque vous transportez ou déplacez l’appareil, ne le tenez pas par le bas. Vous pourriez vous coincer les doigts dans les fentes arrière et vous blesser. • N’adossez pas le panneau arrière de l’appareil au mur. La fiche électrique pourrait se retrouver coincée contre le mur et se détacher du cordon d’alimentation, entraînant un court-circuit, un dysfonctionnement, voire un incendie.
électriques et électroniques.
Les caractéristiques techniques et les descriptions fournies dans ce mode d’emploi sont à titre indicatif uniquement. Yamaha Corp. se réserve le droit de changer ou modifier les produits ou les caractéristiques techniques à tout moment sans préavis. Étant donné que les caractéristiques techniques, les équipements ou options peuvent ne pas être les mêmes dans chaque région, veuillez vérifier auprès de votre revendeur Yamaha.
