MODE D'EMPLOI AKM 202/IX - GUIDE D'INSTALLATION WHIRLPOOL
(Coller l'étiquette de la garantie ici)

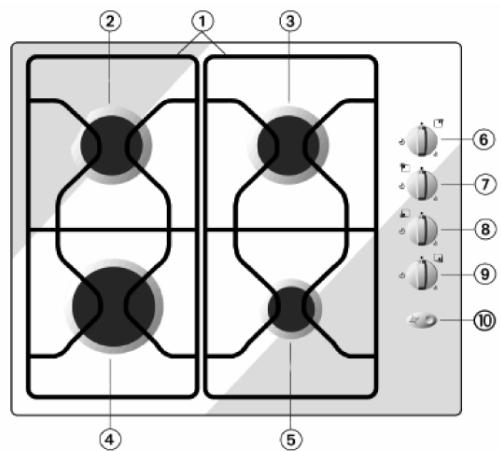

1. Grilles amovibles 2-3. Brûleurs semi-rapides 4. Brûleur rapide 5. Brûleur auxiliaire 6-9. Boutons de commande 10. Bouton d'allumage électrique (si présent)
Symboles
Disque
Robinet fermé
plein
Ouverture maximum / admission maximum
flamme
Ouverture minimum ou puissance réduite
flamme
Allumage électrique
Les symboles indiquent la zone de cuisson activée par ce bouton.
Remarque : La présentation de votre table de cuisson peut être différente de celle illustrée.
Pour allumer un des brûleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position grande flamme. Appuyez sur le bouton et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume (si votre modèle est équipé du bouton d'allumage, vous devez l'enfoncer tout en tournant le bouton). Dès que le brûleur est allumé, maintenez le bouton enfoncé pendant 5 à 10 secondes environ pour permettre au dispositif de s'activer.
Ce dispositif de sécurité du brûleur permet de couper l'arrivée du gaz en cas d'extinction inopinée de la flamme (suite à un courant d'air, une absence momentanée de gaz, un débordement de liquides, etc.).
Le bouton ne doit pas être maintenu enfoncé pendant plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.
Remarque : Si des conditions locales spéciales du gaz distribué rendent difficile l'allumage du brûleur, il est conseillé de répéter l'opération en mettant le bouton dans la position petite flamme.
- Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que l n'a pas chauffé suffisamment.
Dans un tel cas, veuillez répéter les opérations décrites ci-dessus. L est optionnel - si votre modèle n'en est pas équipé, l'allumage doit être instantané.
Si votre modèle est équipé d'une plaque en fonte, vous pouvez facilement l'utiliser avec le bouton correspondant.
En tournant le bouton de la position 1 à 6, vous pouvez augmenter la température. Éteignez la plaque en positionnant le bouton sur 0.
Conseils pratiques pour l'utilisation des brûleurs
Pour obtenir une meilleure performance des brûleurs,
veuillez respecter les consignes suivantes :
- Utilisez adaptés à la dimension des brûleurs (consultez le tableau ci-contre).
- Utilisez exclusivement à fond plat.
- Cuisez les aliments dans une quantité d'eau adaptée aux besoins et maintenez le couvercle sur la casserole.
| Brûleur | Ø ustensile de cuisson |
| rapide | 24 à 26 cm |
| semi-rapide | 16 à 22 cm |
| auxiliaire | 8 à 14 cm |
Nettoyage et entretien
Pour conserver votre table de cuisson en parfait état, veillez à la nettoyer après chaque utilisation en éliminant tous les résidus d'aliments.
! Mettez l'appareil hors tension avant toute opération d'entretien ou de nettoyage et attendez qu'il refroidisse.
Nettoyage de la surface de la table de cuisson
Nettoyez les parties émaillées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
Si les restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, cela risque d'engendrer la formation de taches. Éliminez tout débordement de liquide avant qu'il ne sèche.
Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Éliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour .
Remarque : Nettoyez l'inox avec un chiffon doux ou une éponge.
N'utilisez en aucun cas des produits abrasifs ou corrosifs, des produits chlorés ou des tampons métalliques. N'utilisez pas de nettoyeurs vapeur. N'utilisez pas de produits inflammables. Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel ou jus de citron, qui se sont déposées sur la table de cuisson.
Nettoyage des éléments de la table de cuisson
- Les grilles, et les brûleurs peuvent être retirés pour être nettoyés. Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d'aliments et assurez-vous que les ouvertures du brûleur ne sont pas obstruées. Rincez et séchez.
- Réinstallez les brûleurs et dans leurs logements respectifs. Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport aux brûleurs et que les pieds en caoutchouc sont correctement installés dans les orifices prévus à cet effet sur la surface de la table de cuisson. S'il s'agit de grilles simples, assurez-vous qu'elles s'adaptent parfaitement à la protubérance des chapeaux des brûleurs. Sur les modèles équipés de bougies d'allumage électriques et d'un dispositif de sécurité, veillez à nettoyer soigneusement l'extrémité de la bougie pour garantir un bon fonctionnement. Vérifiez régulièrement l'état de ces composants et nettoyez-les à l'aide d'un chiffon humide, si nécessaire. Éliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.
Remarque : Afin de ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.
Recommandations générales et consignes de sécurité
Pour tirer le meilleur parti de votre plaque, lisez attentivement la notice d'emploi et conservez-la soigneusement.
- Ces instructions ne sont valables que pour les pays mentionnés au dos de la notice d'emploi et sur l'appareil.
- Les emballages (sacs en plastique, éléments en polystyrène, etc.) doivent être tenus hors de la portée des enfants, car ils représentent un danger potentiel. Vérifiez que la table de cuisson n'a pas été endommagée pendant le transport et retirez tous les films de protection des éléments de votre appareil.
- Cet appareil (Classe 3) est conçu exclusivement comme appareil de cuisson. Toute autre utilisation (pour chauffer une pièce, par exemple) est considérée comme impropre et donc dangereuse. Assurez-vous que l'installation et les branchements électriques ont été réalisés par un technicien qualifié de sécurité locales en vigueur.
- Cet appareil doit être utilisé exclusivement dans une pièce correctement aérée en vigueur. Veuillez lire attentivement les instructions avant d'installer et d'utiliser cet appareil.
- Les données relatives au réglage du gaz et à la pression d'alimentation figurent sur la plaque signalétique apposée sous la table de cuisson. Si le type de gaz utilisé est différent de celui indiqué sur la plaque signalétique, veuillez vous référer au paragraphe "Adaptation à différents types de gaz".
Remarques :
- Une utilisation inappropriée des grilles peut endommager la surface de la table de cuisson. Ne positionnez pas les grilles sens dessus dessous et ne les faites pas glisser sur la table de cuisson. Si votre table de cuisson est équipée d'un revêtement vitrocéramique, n'utilisez en aucun cas :
des plaques en fonte ou des casseroles et poêles en terre cuite. Diffuseurs de chaleur (grillage, par exemple). - Deux brûleurs pour un même ustensile de cuisson.
En cas d'utilisation prolongée, il peut s'avérer nécessaire de ventiler davantage la pièce, soit en ouvrant une fenêtre, soit en augmentant la puissance d'aspiration de la hotte. Cet appareil ne peut être utilisé par des personnes (enfants compris) ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant ni l'expérience ni la connaissance du produit, à moins qu'une personne responsable de leur sécurité n'assure la surveillance initiale ou ne leur fournisse les instructions nécessaires à l'utilisation de l'appareil. Maintenez les enfants à distance de l'appareil lorsque celui-ci est en service et empêchez-les de jouer avec les commandes ou toute autre pièce de l'appareil.
Avertissement : les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les enfants en bas âge. Après avoir nettoyé les grilles, veuillez vous assurer que tous les pieds en caoutchouc ont été correctement remis en place.
Avertissement : le couvercle en verre (si fourni) peut se briser sous l'effet d'une surchauffe. Avant de fermer l'appareil, assurez-vous que tous les brûleurs sont bien éteints.
Après utilisation, assurez-vous que les boutons sont en position d'ARRÊT et fermez le robinet principal d'arrivée du gaz ou le robinet de la bouteille de gaz.
I. Emballage
L'emballage se compose de matériaux entièrement recyclables et porte le symbole de recyclage, ce qui signifie que ces matériaux doivent être envoyés à la déchetterie du lieu.
Cet appareil est marqué conformément à la Directive Européenne 2002/96/CE sur les Déchets d'Équipements Électriques et Électroniques (DEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
La mise au rebut doit être effectuée conformément aux réglementations locales en vigueur en matière de protection de l'environnement.
Pour de plus amples informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter le service municipal ou la déchetterie de votre ville, ou bien encore le magasin où vous avez acheté le produit.
- Cette table de cuisson a été conçue, fabriquée et commercialisée en conformité aux :
normes de sécurité de la Directive CEE "Gaz" 90/396 ; objectifs de sécurité de la Directive "Basse tension" 2006/95/CE (en remplacement de la Directive 73/23/CEE et modifications ultérieures) ; les exigences de protection de la Directive CEE "CEM" 89/336 ; exigences de la Directive CEE 93/68.
- Cette table de cuisson est prévue pour entrer en contact avec des denrées alimentaires et est fabriquée conformément à la Directive CEE n° 1935/2004.
Diagnostic des pannes
Si la plaque ne marche pas correctement, avant de vous adresser au Service Après-vente, consultez le chapitre Diagnostic rapide pour identifier le problème.
I. Le brûleur ne s'allume pas ou la flamme est irrégulière. Vérifiez que :
- L'alimentation du gaz ou l'alimentation électrique n'est pas coupée et, en particulier, que le robinet d'arrivée du gaz est ouvert.
- La bouteille de gaz (gaz liquide) n'est pas vide.
- Les ouvertures des brûleurs ne sont pas obstruées.
- L'extrémité de la bougie n'est pas encrassée.
- Tous les éléments des brûleurs sont positionnés correctement.
- Il n'y a pas de courant d'air à proximité de la table de cuisson.
Vérifiez que :
Lors de l'allumage du brûleur, le bouton est maintenu enfoncé pendant un laps de temps suffisant pour permettre au dispositif de protection de s'enclencher. Les ouvertures du brûleur ne sont pas obstruées à proximité du thermocouple. L'extrémité de la bougie n'est pas encrassée. Le réglage du ralenti est correct (voir paragraphe correspondant).
Vérifiez que :
Le fond des ustensiles de cuisson est parfaitement plat. L'ustensile de cuisson est correctement centré sur le brûleur. - Les grilles n'ont pas été inversées ou mises en place de façon incorrecte.
Si après ces vérifications le problème persiste, contactez notre Service Après-vente.
Service après-vente
Au moment de contacter le Service Après-vente, il faut que vous soyez en mesure de fournir les indications suivantes :
- le type de panne ou de problème ;
- le modèle exact (figurant dans la fiche produit et dans la garantie) ;
- le code service (numéro suivant le mot SERVICE sur la plaque signalétique appliquée sous la table de cuisson et figurant également dans le livre de garantie) ;
- votre adresse complète et votre numéro de téléphone.
Si une réparation est nécessaire, veuillez contacter un Service Après-Vente agréé, comme indiqué dans la garantie.
Remarque : Le non-respect des instructions énoncées ci-dessus pourrait compromettre la sécurité et la qualité du produit.
SERVICE
0000 000 0000
Rappels sur les normes de sécurité en vigueur dans le pays d'installation
L'appareil est équipé d'un embout conique fileté 1/2" pour être raccordé à l'alimentation en gaz (conformément aux réglementations ISO 7/1 RP 1/2).
Le raccordement doit être réalisé conformément à la norme NBN D 51-003 au moyen d'un tuyau rigide, ou conformément au document des spécifications A.R.G.B./03 à l'aide d'un tuyau flexible.
Au moment de l'installation, l'appareil doit être doté d'une valve d'arrêt agréée AGB.
La table de cuisson peut être encastrée dans un plan de travail de 20 à 40 mm d'épaisseur. Si vous n'installez pas de four en dessous de la table de cuisson, placez un panneau de séparation dont la surface est au moins égale à celle de l'ouverture pratiquée dans le plan de travail. Ce panneau doit être installé à une distance maximum de 150 mm en dessous de la surface supérieure du plan de travail et, en aucun cas, à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l'intention d'installer un four en dessous de la table de cuisson, assurez-vous qu'il est fabriqué par Whirlpool et qu'il est doté d'un système de refroidissement. Le fabricant décline toute responsabilité si le four installé en dessous de la table de cuisson est d'une autre marque. Avant de procéder à l'installation, assurez-vous que :
- les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de la table de cuisson indiqués sur la fiche produit et dans le tableau des injecteurs.
- les surfaces extérieures des meubles ou des appareils adjacents à la table de cuisson résistent à la chaleur, conformément aux réglementations locales en vigueur.
- les produits de la combustion sont évacués vers l'extérieur, à travers une hotte ou des ventilateurs électriques installés sur un mur et/ou sur une fenêtre.
- La circulation naturelle et continue de l'air est garantie par une ouverture d'au moins 100 cm² pratiquée dans un mur. Cette ouverture murale doit être :
a) permanente et pratiquée dans un mur donnant sur l'extérieur de la pièce à ventiler ;
b) conçue de manière à ce qu'elle ne puisse être obstruée (même accidentellement) tant de l'intérieur que de l'extérieur ;
c) protégée par une grille en plastique ou un grillage métallique, etc., de façon à ne pas réduire la surface effective de ventilation mentionnée ci-dessus ;
d) située près du niveau du sol et positionnée de manière à ne pas interférer avec les dispositifs d'évacuation des fumées.
Raccordement au gaz
Le système d'arrivée du gaz doit être réalisé conformément aux réglementations locales en vigueur dans le pays d'installation. Vous trouverez les réglementations locales en vigueur dans certains pays au paragraphe "Réglementations en vigueur en matière de sécurité dans le pays d'installation". Si aucune information concernant votre pays n'est donnée, adressez-vous à votre installateur. La table de cuisson doit être raccordée au réseau de distribution du gaz ou à la bouteille de gaz à l'aide d'un tuyau rigide en cuivre ou en acier dont les raccords sont conformes aux réglementations locales en vigueur, ou à l'aide d'un tuyau en acier inoxydable à surface continue, conforme aux réglementations locales en vigueur dans le pays d'installation. La longueur maximale du tuyau est de 2 mètres. Avant de raccorder le tuyau au raccord coudé (A), installez la rondelle (B) fournie, conformément à la norme EN 549.
Pour la Belgique - remplacer le raccord coudé par celui fourni dans le kit.
Attention : Si vous utilisez un tuyau en acier inoxydable, veillez à ce qu'il ne touche aucune partie mobile des meubles. Le tuyau doit être libre d'accès sur toute sa longueur pour permettre son inspection.
- Une fois le tuyau de gaz raccordé, vérifiez l'absence de fuites à l'aide d'eau savonneuse.
Branchement électrique
- Les branchements électriques doivent être réalisés conformément aux réglementations locales en vigueur. Les données relatives à la tension et à la puissance absorbée sont indiquées sur la plaque signalétique. La mise à la terre de l'appareil est obligatoire aux termes de la loi.
Le fabricant décline toute responsabilité en cas de blessure causée à des personnes ou animaux ou en cas de dommage matériel résultant du non-respect de ces exigences. Lorsque la hotte est installée, il faut prévoir un disjoncteur multipolaire ayant une distance d'au moins 3 mm entre les contacts, en mesure de garantir une déconnexion complète. Si cela s'avère nécessaire, il convient de remplacer le cordon d'alimentation exclusivement par un cordon possédant les mêmes caractéristiques que celui d'origine fourni par le fabricant (type H05V2V2-F T90°C ou H05RR-F). Cette opération doit être réalisée par un électricien qualifié.

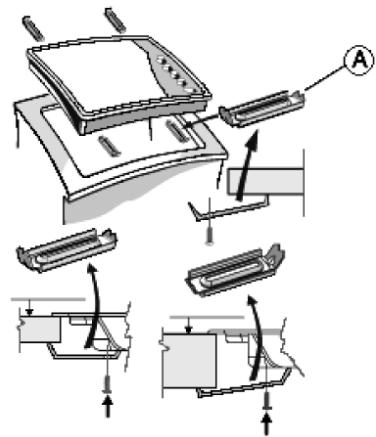

Assemblage
Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré dans la figure.
Installez la table de cuisson dans l'ouverture du plan de travail dont les dimensions doivent correspondre à celles figurant dans la notice.
Remarque : le cordon d'alimentation doit être suffisamment long pour permettre son extraction par le haut.
1. Introduisez les attaches dans les orifices prévus à cet effet et fixez-les à l'aide des vis.
2. Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la notice.
3. Installez la table de cuisson dans le plan de travail.
Adaptation à différents types de gaz
Si votre appareil est conçu pour utiliser un type de gaz différent de celui indiqué sur la plaque signalétique et sur l'autocollant orange appliqué sur le dessus de la table de cuisson, changez les injecteurs.
Détachez l'autocollant orange et conservez-le avec la notice d'emploi.
Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans la consigne.
- Les injecteurs doivent être remplacés par le Service Après-vente ou par un technicien qualifié.
- Les injecteurs non livrés avec l'appareil doivent être commandés auprès du Service Après-vente.
- Réglez le ralenti des robinets.
Remarque : si vous utilisez du gaz de pétrole liquéfié (G30/G31), la vis de réglage du ralenti du gaz doit être serrée à fond.
Si les boutons de commande des brûleurs tournent difficilement, faites remplacer le robinet du brûleur par le Service Après-vente si celui-ci est défectueux.

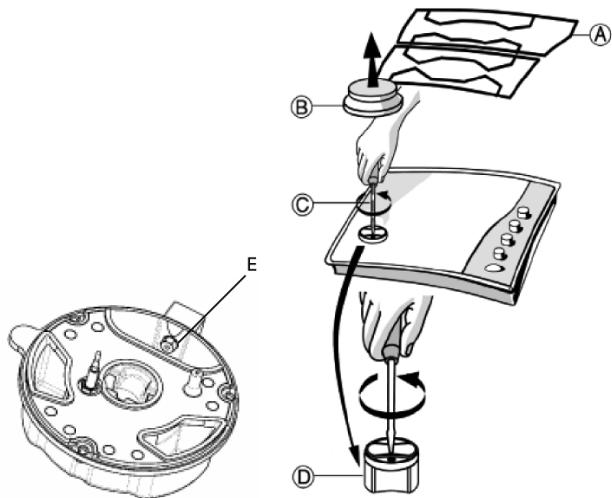

Remplacement des injecteurs (voir le tableau des injecteurs dans la consigne)
Retirez les grilles (A). Retirez les brûleurs (B). Utilisez une clé à douille de taille appropriée et dévissez l'injecteur (C) à remplacer. Remplacez-le par l'injecteur compatible avec le nouveau type de gaz. Remontez l'injecteur en (D). Si vous possédez un brûleur à triple couronne, utilisez la clé latérale pour remplacer l'injecteur (E).
Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.
Réglage des ralentis des robinets
Pour vous assurer que le ralenti est correctement réglé, retirez le bouton et procédez comme suit :
- serrez la vis pour diminu -)
- Desserrez la vis pour augment +).
Le réglage doit être réalisé avec le robinet en position de ralenti (petite flamme).
L'air primaire des brûleurs ne doit pas être réglé. Allumez maintenant les brûleurs et tournez les boutons de la position maximum vers la position minimum pour vérifier la stabilité de la flamme.
Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériau équivalent.

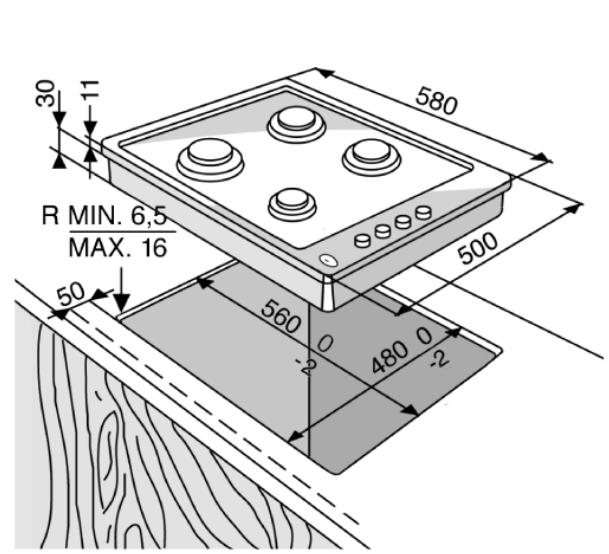

Dimensions de la table de cuisson et du plan de travail (mm)
REMARQUE : Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.
TABLEAU DES INJECTEURS CATÉGORIE I12E+3+
| Type de gaz utilisé | Type de brûleur | Marque de l'injecteur | Puisance thermique nominale (kW) | Consommation nominale | Puisance thermique réduite (kW) | Pression du gaz mbar |
| BE | FR | mini. | nom. | max. |
| GAZ NATUREL (Méthane) G20 | rapide semi-rapide auxiliaire | Y 115 H2 98 X 72 | 3,00 1,65 1,00 | 286 l/h 157 l/h 95 l/h | 0,60 0,45 0,35 | 0,60 0,35 0,30 | 17 | 20 | 25 |
| GAZ NATUREL (Méthane) G25 | rapide semi-rapide auxiliaire | Y 115 H2 98 X 72 | 3,00 1,65 1,00 | 332 l/h 183 l/h 111 l/h | 0,60 0,35 0,30 | 20 | 25 | 30 |
| GAZ DE PÉTROLE LIQUÉFIE (Butane) G30 | rapide semi-rapide auxiliaire | 87 65 50 | 3,00 1,65 1,00 | 218 g/h 120 g/h 73 g/h | 0,60 0,35 0,30 | 20 | 28-30 | 35 |
| GAZ DE PÉTROLE LIQUÉFIE (Propane) G31 | rapide semi-rapide auxiliaire | 87 65 50 | 3,00 1,65 1,00 | 214 g/h 118 g/h 71 g/h | 0,60 0,35 0,30 | 25 | 37 | 45 |
| Type de gaz utilisé | Type du modèle 4 BRULEURS | Puisance thermi-que nominale (kW) | Consommation totale nominale | Air nécessaire \( \left( {\mathrm{m}}^{3}\right) \) à la combustion de \( 1{\mathrm{\;m}}^{3} \) de gaz |
| G20 20 mbar | I R - 2 SR - I AUX | 7,30 | 695 l/h | 9,52 |
| G20 25 mbar | I R - 2 SR - I AUX | 7,30 | 809 l/h | 9,52 |
| G30 28-30 mbar | I R - 2 SR - I AUX | 7,30 | 531 g/h | 30,94 |
| G31 37 mbar | I R - 2 SR - I AUX | 7,30 | 521 g/h | 23,80 |
ALIMENTATION ÉLECTRIQUE : 230 V ~ 50 Hz
