Informations produit

Marque : WHIRLPOOL

Modèle : AKZ 642/IX

Catégorie : Four encastrable

Type de produit Four encastrable électrique
Capacité 65 litres
Dimensions (L x H x P) 59,5 x 59,5 x 56,4 cm
Poids 36 kg
Alimentation électrique 220-240 V
Puissance 3 000 W
Fonctions principales Chaleur tournante, grill, cuisson traditionnelle, décongélation
Type de nettoyage Nettoyage par catalyse
Consommation énergétique Classe énergétique A
Accessoires fournis Grille, plat à rôtir
Sécurité Verrouillage de la porte, refroidissement de la porte
Garantie 2 ans
Compatibilités Encastrement standard

FOIRE AUX QUESTIONS - AKZ 642/IX WHIRLPOOL

Comment régler la température du four WHIRLPOOL AKZ 642/IX ?
Pour régler la température, tournez le bouton de sélection de température jusqu'à la température souhaitée, indiquée en degrés Celsius. L'affichage du four indiquera la température en cours.
Comment nettoyer l'intérieur du four WHIRLPOOL AKZ 642/IX ?
Utilisez un nettoyant pour four non abrasif et un chiffon doux. Évitez d'utiliser des éponges rugueuses ou des produits chimiques agressifs. Pour un nettoyage plus facile, activez la fonction de nettoyage par pyrolyse si disponible.
Que faire si le four ne s'allume pas ?
Vérifiez que le four est correctement branché et que l'alimentation électrique est fonctionnelle. Assurez-vous également que la porte du four est bien fermée.
Comment utiliser la fonction de cuisson à chaleur tournante ?
Pour utiliser la chaleur tournante, sélectionnez le mode de cuisson correspondant sur le panneau de commande. Ce mode permet une distribution uniforme de la chaleur grâce à un ventilateur.
Quel type de plat peut-on utiliser dans le four WHIRLPOOL AKZ 642/IX ?
Utilisez des plats résistants à la chaleur, tels que la céramique, le verre ou l'acier inoxydable. Évitez les plats en plastique qui ne supportent pas les hautes températures.
Comment régler la minuterie du four ?
Tournez le bouton de la minuterie jusqu'à la durée souhaitée. Lorsque le temps est écoulé, le four émettra un signal sonore et s'arrêtera si une fonction de cuisson est active.
Le four affiche un code d'erreur, que faire ?
Consultez le mode d'emploi pour comprendre le code d'erreur affiché. Si le problème persiste, débranchez le four pendant quelques minutes puis rebranchez-le. Si le code réapparaît, contactez le service après-vente.
Comment préchauffer le four WHIRLPOOL AKZ 642/IX ?
Sélectionnez la température souhaitée puis appuyez sur le bouton de mise en marche. Attendez que l'indicateur de préchauffage s'éteigne pour savoir que le four est prêt.
Est-il possible de cuire plusieurs plats en même temps ?
Oui, vous pouvez cuire plusieurs plats en même temps en utilisant la chaleur tournante, qui permet une circulation uniforme de la chaleur.

Questions des utilisateurs sur AKZ 642/IX WHIRLPOOL

Que signifie l'affichage 'STOP' sur mon four WHIRLPOOL AKZ 642/IX et comment résoudre ce problème ?

L'affichage "STOP" sur votre four WHIRLPOOL AKZ 642/IX indique généralement que le four est en mode de sécurité ou qu'il a détecté un problème nécessitant une intervention avant de pouvoir fonctionner normalement. Voici les principales causes possibles et les étapes à suivre pour résoudre ce problème :

Causes possibles de l'affichage "STOP" :

  • Surchauffe du four : Le four peut avoir atteint une température trop élevée et s'est automatiquement arrêté pour éviter tout dommage.
  • Problème d'alimentation électrique : Une coupure de courant ou un défaut dans le branchement peut provoquer cet affichage.
  • Mauvais réglage ou interruption de la cuisson : Une manipulation ou un réglage incorrect peut déclencher le mode "STOP".

Comment résoudre le problème :

  1. Coupez l'alimentation électrique : Débranchez le four ou coupez le disjoncteur correspondant pendant environ 5 minutes pour réinitialiser l'appareil.
  2. Vérifiez le branchement : Assurez-vous que le four est bien branché et que l'alimentation électrique est stable.
  3. Laissez refroidir le four : Si le four était en surchauffe, attendez qu'il refroidisse complètement avant de le rallumer.
  4. Réinitialisez les réglages : Après avoir rallumé le four, sélectionnez le mode de cuisson souhaité et vérifiez que les paramètres sont corrects.

Si l'affichage "STOP" persiste malgré ces étapes, il peut s'agir d'un problème technique nécessitant l'intervention d'un professionnel qualifié pour vérifier les composants internes du four.

03/03/2026

Téléchargez la notice de votre Four encastrable au format PDF gratuitement ! Retrouvez votre notice AKZ 642/IX - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AKZ 642/IX de la marque WHIRLPOOL.

MODE D'EMPLOI AKZ 642/IX WHIRLPOOL

Pour tirer le meilleur parti de votre four, nous vous invitons à生存 attentivement la notice d'emploi et à la conserver pour toute consultation ultérieure.

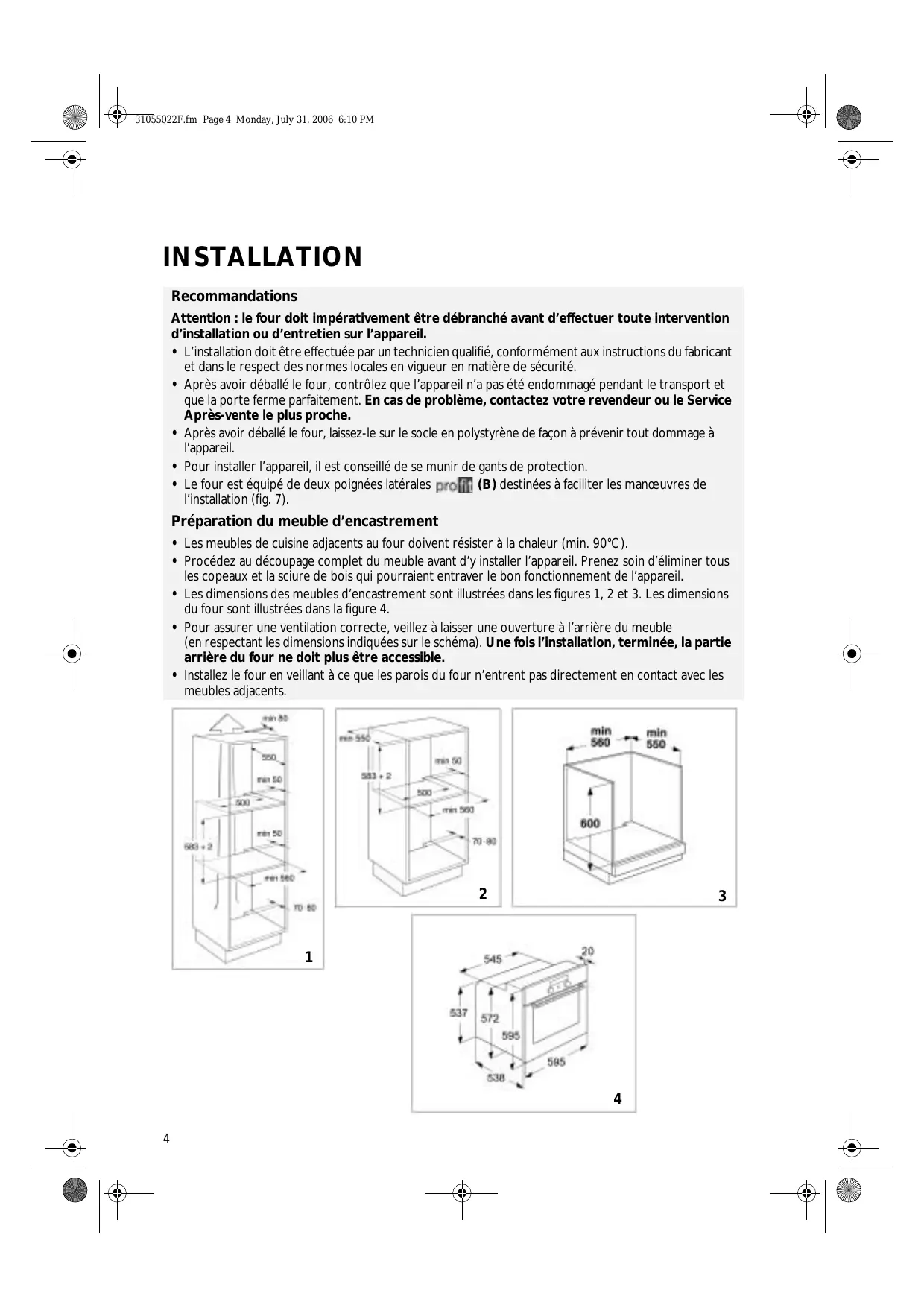

INSTALLATION

Recommendations

Attention : le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

  • L'installation doit être effectuee par un technician qualifie, conformement aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
  • Àpres avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àpres-vente le plus proche.
  • Àprous avoir déballé le four, laissez-le sur le socle en polystyrene de façon à prévenir tout dommage à l'appareil.
  • Pour installer l'appareil, il est conseilé de se munir de gants de protection.
  • Le four est équipé de deux poignées laterales pro (B) destinées à faciliter les manoeuvres de l'installation (fig. 7).

Préparation du meuble d'encastrement

  • Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 90^ ).
  • Procedez au découpage complet du meuble avant d'y installer l'appareil. Prenez soit d'éliminer tous les copeaux et la scirure de bois qui pourrait entraver le bon fonctionnement de l'appareil.

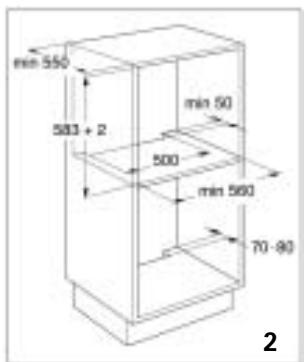

  • Les dimensions des meubles d'encastrement sont illustrées dans les figures 1, 2 et 3. Les dimensions du four sont illustrées dans la figure 4.
  • Pour assurer une ventilation correcte, veillez à laisser une ouverture à l'arrière du meuble (en respectant les dimensions indiquées sur le schéma). Une fois l'installation, terminée, la partie arrrière du four ne doit plus être accessible.
  • Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents.

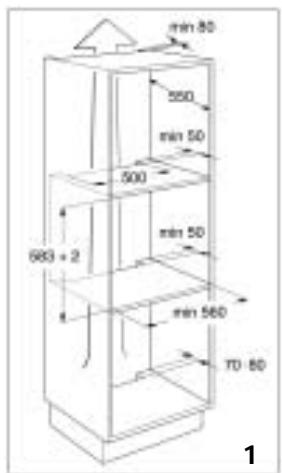

WHIRLPOOL AKZ 642/IX - Préparation du meuble d'encastrement - 1

WHIRLPOOL AKZ 642/IX - Préparation du meuble d'encastrement - 2

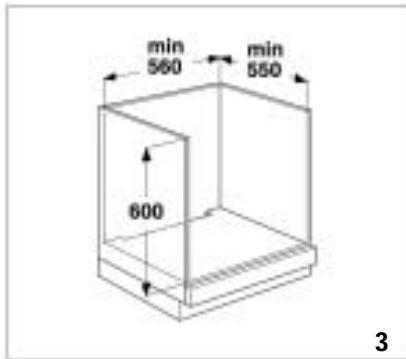

WHIRLPOOL AKZ 642/IX - Préparation du meuble d'encastrement - 3

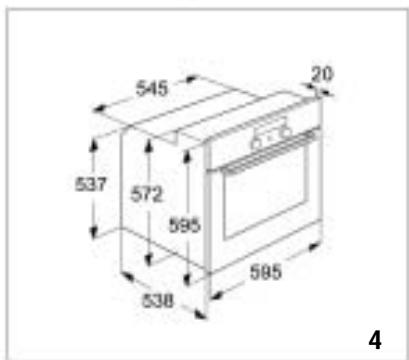

WHIRLPOOL AKZ 642/IX - Préparation du meuble d'encastrement - 4

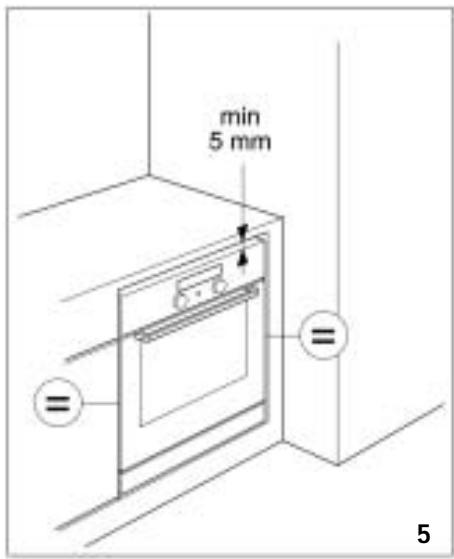

  • Pour les jours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (Fig. 5). Veillez à ne jamais obstruer cet espace pour ne pas nuire au bon fonctionnement de l'appareil.
  • Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (4) (fig. 6).

Branchement électrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

  • Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
  • L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
  • Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
  • Dans le cadre des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
  • N'utilisez enaucun cas de prises multiples ou de rallonges.
  • Une fois l'installation terminée, les parties électriques ne devront plus être accessibles.

WHIRLPOOL AKZ 642/IX - Branchement électrique - 1

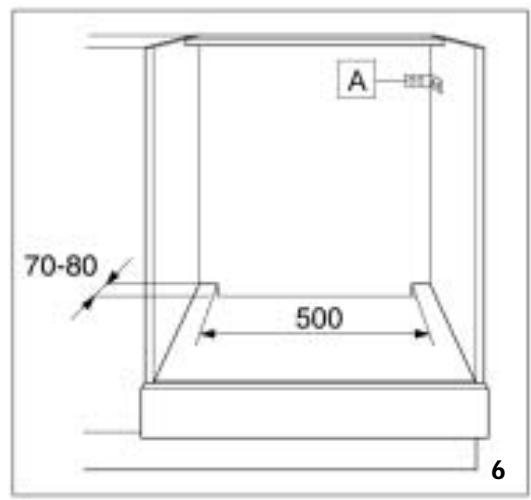

WHIRLPOOL AKZ 642/IX - Branchement électrique - 2

Branchement du four

  • Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
  • Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :

  • Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrière du four.

  • Retirez le couvercle pour acceder au serre-fils et introduizez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
Tableau des câbles d'alimentation
N° de conducteursType de cable
1N + ½ ~H05 RR-F 3 X 1,5 mm²
  1. Raccordez le cordon au serre-fils en serrer les vis à fond et accrochez-le au cablier.
  2. Réinstallé le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixez-le à l'aide des deux vis.

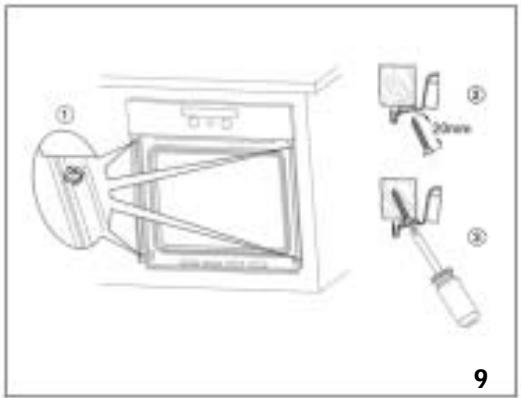

Comment fixer le four

  • Soulevez le four en le saississant par les poignées prévues à cet effet (B) profl sur les côtes du four et introduizez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
  • Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
  • Le four est équipé d'entreoises proflit, qui sont déjà montées pour faciliter la fixation du four au meuble à l'aide des vis fournies ( comme le montre la fig. 9).

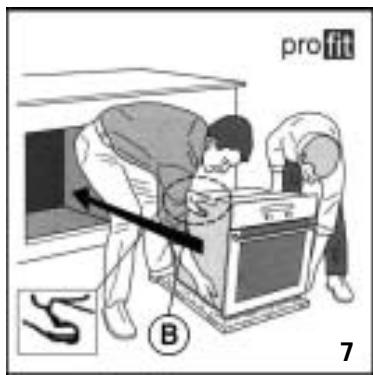

WHIRLPOOL AKZ 642/IX - Comment fixer le four - 1

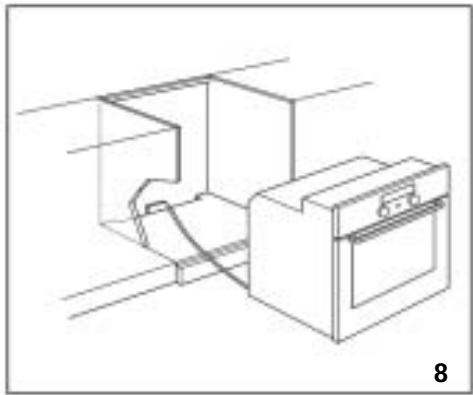

WHIRLPOOL AKZ 642/IX - Comment fixer le four - 2

WHIRLPOOL AKZ 642/IX - Comment fixer le four - 3

CONSEILS POUR LA PROTECTION DE L'ENVIRONMENT

Élimination des emballages

  • Les matériaux d'emballage sont entierement recyclables comme l'indique le symbole de recyclage.
  • Par conséquent, ne les jetez jamais dans la nature mais conformez-vous aux réglementations locales en vigueur en matière d'élimination des déchets.

WHIRLPOOL AKZ 642/IX - Élimination des emballages - 1

Mise au rebut des vieux apparéils

  • Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

RECOMMANDATIONS

Attention :

L'appareil n'est pas conscience pour etre utilisé par de jeunes enfants ou des personnes infirmes, laissés sans surveillance.
- Contrôlez que les jeunes enfants ne jouent pas avec l'appareil.
- Les parties accessibles du four peuvent atteindre une température élevée quand l'appareil est en service. Veillez à tener les enfants éloignés de l'appareil.
Pour le nettoyage des VERRES, evitez d'utiliser des matériaux ou substances abrasives susceptibles de les endommager.
- Lorsque l'appareil est en service, il peut devenir très chaud. Veillez à ne pas toucher les résistances générées dans l'enceinte de cuisson.
- Ce four a été concu uniquement comme apparéil menager destiné à la cuisson des alimentés. Toute autre utilisation est considérée comme impropre. Le fabricant ne pourrait être tenu pour responsable en cas de dommages résultat d'une utilisation impropre ou incorrecte de l' apparéil.

Le symbole present sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitede comme dechet menager. Il doit par consequence et remis a un centre de collecte des dechets charge du recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujeit du traitement, de la recupération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Conseils pour economiser l'énergie

  • Préchauffez le four uniquement si le tableau de cuisson figurant sur la Fiche produit séparée ou votre recette le précise.
    Utilisez des moulés à pâtisserie fonçés, laqués noir ou émailrés, car ceux-ci absorbent très bien la chaleur.

  • Toute réparation ou intervention eventuelle devra être réalisée exclusivement par un technicien qualifié.

  • Evitez d'exposer le four aux agents atmosphériques.
  • Ne déposez jamais d'objets lourds sur la porte du four sous peine d'endommager l'intérieur du four et les charnières. Évitez de prendre appui sur la porte du four.
  • Ne suspendez�除 un object à la poignée de la porte du four.
  • Ne couvrez pas le fond du four avec des feuilles d'aluminium ou autres objets.
  • La porte du four doit fermer parfaitement. Les joints de la porte doivent être propres.
  • Ne versez jamais d'eau dans le four lorsque celui est chaud. Vous risqueriez d'endommager le revêtement émaille.
  • Évitez que du jus de fruit ne s'écoule de la plaque à pâtisserie, car ce type de tache est indéléble. Nous vous recommendons de nettoyer le four après chaque utilisation.
  • Évitez de déplacer les ustensiles de cuisson en les trainant sur le fond du four sous peine de rayer le revêtement.

  • À la longue, la condensation résiduelle qui se dégage en fin de cuisson peut endommager le four et les meubles situés à proximité de celui-ci.

C'est pourquoi nous vous recommendons de

  • sélectionner une température inférieure;
  • recouvrir les aliments ;
  • retirer les aliments du four;
  • essayer les parties humides des que le four est refroidi.

  • Le bandeau de commandes et la poignée de la porte du four sont chauds lorsque le four est mis sous tension pendant longtemps à des températures élevées.

  • Évitez de toucher le four avec les mains mouillées et lorsque vous étés pieds nus.
  • Ne tirez pas sur le four ou sur le cordon d'alimentation pour débranchez l'appareil.
  • Empêchez les enfants d'entrée en contact avec :

  • les commandes et le four en général, en particulier pendant que le four fonctionne et immédiatement après l'avoir étéint, afin d'eviter toute lésion ;

  • les emballages (sacs, éléments en polystyrene, parties métalliques, etc.) ;
  • l'appareil lors de sa mise au rebut.

  • Veillez à ce que le cable électrique d'autres apparciels electroménagers se trouvant à proximé immediate ne puisse ni entraer en contact avec les parties chaudes, ni se coincer dans la portedu four.

  • Certains modèles de four sont équipés d'un ventilateur de refroidissement permettant d'éviter que la partie avant du four et sa cavité n'atteignent des températures trop élevées.

Attention : l'air chaud est evacué à travers une ouverture située entre le bandeau de commandes et la porte du four. Évitez d'obstruer l'ouverture de ventilation.

  • Ne placez jamais de produits inflammables à l'intérieur du four ou à proximité de celui-ci : ces produits risqueraient en effet de s'enflammer si le four était mis sous tension par inadvertence.
  • Munissez-vous de gants pour-retirer les plats et les accessoires chauds du four.
  • Si vous utilisez des boissons alcoolisées (rhum, cognac, vin, par ex.) pour cuisiner des plats, rappelez-vous que l'alcool s'évapore à des températures élevées. Il se peut, par conséquent, que les vapeurs dégagées par l'alcool s'enflamment en entrant en contact avec la résistance électrique.
  • Évitez de chauffer ou de cuisiner dans le four des alimentés contenus dans des récipiens hermétiques. La pression qui seveloppè à l'intérieur du récipient pourrait le faire exploser et endommager le four.
  • N'utilisez enaucun cas de reçipients en matière synthétique pour cuire des alimentés au four (sauf s'ils sont spécialement concus pour ce type de cuisson ; consultez à ce propos les instructions du fabricant). Ces reçipients risqueraient de fondre à des températures élevées.
  • Surveiliez régulierement la cuisson si vous utilisez une quantité importante de graisse ou d'huile. En effet, l'huile et la graisse peuvent surchauffer et déclencher un incendie!
  • Évitez d'extraire les accessoires du four lorsque ceux-ci sont lourdement charges. Procedez toujours avec beaucoup de prudence.

AVANT D'UTILISER LE FOUR POUR LA PREMIÈRE FOIS

  • Retirez tous les accessoires du four et faites-le chauffer à 200^ pendant une heures environ, afin de faire disparaitre les odeurs et les fumées qui se dégagent du matériel ouIsant et des graisses de protection. Laissez la fenetre ouverte pendant toute la durée de l'opération.

  • Avant d'utiliser le four pour la première fois, retirez :

  • les adhésiFs recouvrant la partie avant du four et la portedu four, à l'exception de la plaque signalétique;

  • les protections en carton et les films plastiques présents sur le bandeau de commandes et sur d'autres parties du four ;
  • les étiquettes adhésves présentes éventuelles sur les accessoires (sous la l'échefrite, par exemple).

ACCESSIONS DU FOUR

Les accessoires varient en fonction du modele. La liste des accessoires fournis avec le four figure dans la Fiche produit séparée du four (au paragraphe Accessoires).

Lèchefrite (1)

Lorsqu'elle est placée sous la grille, la lèchefrite sert à récolter les sucs et les particules d'aliments. Vous pouvez également vous en servir comme plat de cuisson pour cuire de la viande, du poulet, du poisson avec ou sans légumes. Versez de l'eau dans le fond de la lèchefrite pour éviter les éclaboussures deGRAisse et réduire les fumées.

Plaque à pâtisserie (2)

Autiliser pour la cuisson de biscuits,de gâteaux,de pizzas.

Grille (3)

La grille peut être utilisée pour cuire des alimentés ou comme support de casseroles, de mouses à gâteaux et de tout autre récipient. Elle peut être placée sur n'importe quel gradin du four. Le côté courbe de la grille peut être positionné soit vers le haut soit vers le bas.

Tournebroche (4)

Utilisez le tournebroche suivant les instructions fournies dans le chapitre correspondant de la Fiche produit séparée.

Kit pour le grin (5)

Le kit se compose d'une grille (5a), d'un récipient émailé (5b) et d'une ou de deux poignées (5c).

Cet accessoire doit être place sur la grille (3) et être utilisé avec la fonction Gril.

Plat à four Wflex (6)

Le plat à four en silicone alimentaire Wflex peut être utilisé pour la préparation de produits en remplacement des plats en métal. Ce plat est concu pour la congélation et la cuisson des aliments (congelateur, four et micro-ondes).

Il peut aussi être utilisé avec la fonction Grill. Dans ce cas, il doit être place sur le gradin le plus bas du four.

WHIRLPOOL AKZ 642/IX - Plat à four Wflex (6) - 1

WHIRLPOOL AKZ 642/IX - Plat à four Wflex (6) - 2

WHIRLPOOL AKZ 642/IX - Plat à four Wflex (6) - 3

WHIRLPOOL AKZ 642/IX - Plat à four Wflex (6) - 4

WHIRLPOOL AKZ 642/IX - Plat à four Wflex (6) - 5

WHIRLPOOL AKZ 642/IX - Plat à four Wflex (6) - 6

ENTRETIEN ET NETTOYAGE

Remarque importante : n'utilisez enaucun cas d'appareils de nettoyage à l'eau sous haute pression ou à vapeur.

Exterieur du four

  • Nettoyez à l'aide d'un chiffon humide. S'il est très sale, utilisez une solution d'eau additionnée de quelques gouttes de détergent à vaisse. Essuyez avec un chiffon doux.
  • N'utilisez enaucun cas de produits corrosifs ni de détergents abrasifs qui risqueraient d'opacifier le revêtement. Si I'un de ces produits entre en contact avec le four, essuyez-le immédiatement à I'aide d'un chiffon humide.
  • De légères différences de couleur sur le devant de l'appareil peuvent être déterminées par les matérielux utilisés, tels que le verre, le plastique et le métal.

Fours dotés d'un bandeau de commandes en aluminium

  • Nettoyez à l'aide d'un détergent délicat et d'une peu de chamois ou d'un chiffon en microfibre qui ne laisse aucune fibre sur la surface. Essuyez par un mouvement horizontal, sans exercer de pression.
  • N'utilise enaucun cas de produits abrasifs, déppectives à récurer ou des chiffons sales ou abrasifs. Nettoyez les surfaces en aluminium à l'aide d'un chiffon sec.

Accessoires

  • Faites tremper les accessoires dans du détergent à vaisselle immédiatement après leur utilisation. Utilisez une Brosse ou une éponge pour détacher facilement les résidus d'aliments.

Nettoyage par pyrolyse

Cette fonction permet d'éliminer les salissures produites durant les cycles de cuisson. Les restes de salissures brûlés (à une température de 500^ environ) sont transformés en résidus qu'on peut facilement enlever avec une éponge humide une fois que le four est froid.

  • Il n'est pas nécessaire de procéder à un nettoyage par pyrolyse après chaque cuisson, mais seulement lorsque le four est très sale.
  • Si vous four est installé sous un plan de cuisson, vérifie que les feuels ou plaques chauffantes sont éteints pendant le déroulement du cycle de pyrolyse.

  • Les accessoires doivent être enlevés du four avant de lancer un cycle de pyrolyse.

  • Pour optimiser le résultat du nettoyage à pyrolyse sur la porte, vous pouze éliminer les projections les plus importantes avec une éponge humide avant d'utiliser la fonction pyrolyse.
  • Pour s'adapter à toute situation, le four est doté de 2 fonctions de nettoyage par pyrolyse :

  • un cycle économique (PYROLYSE EXPRESS) la consommation est réduite de 25% environ par rapport au cycle de pyrolyse standard. Utilisée régulièrement (toutes les 2 ou 3 utilisations), cette fonction permet de maintainir le four toujours propre.

  • un cycle standard (PYROLYSE), qui garantit un nettoyage en profondeur lorsque le four est très sale.

Sur les modeles munis du dispositif 6th Sense, la durée du cycle de pyrolyse est calculée automatiquement en fonction du degré de salissure.

  • Par mesure de sécurité, la porte se bloque des que la fonction de pyrolyse a eté validée. Du fait de la haute température atteinte par l'appareil durant la pyrolyse, il est impossible d'ouvrir la porte du four même en positionnant le/selecteur des fonctions sur 0.

Dans quels cas faut-il lancer une pyrolyse
Cette fonction doit être utilisée lorsque le four produit de la fumée au cours du préchauffage, ou beaucoup de fumée au cours de la cuisson, ou lorsque l'appareil dégage à froid des odeurs désagréables après la cuisson d'aliments divers (agneau, poisson, grillades...)

CUISSONS PROVOQUANT PEU DE SALISSURESBiscuits, légumes, gâteaux, quiches, soufflés. Cuissons ne provoquant pas déclaboussures.
CUISSONS PROVOQUANT UNE QUANTITÉ NORMALE DE SALISSURESVande,oisson (dans un plat à four), légumes farcis.
CUISSONS PROVOQUANT UNE GRANDE QUANTITÉ DE SALISSURESGros morceaux de viande à la broche.

WHIRLPOOL AKZ 642/IX - Nettoyage par pyrolyse - 1

INSTRUCTIONS POUR LE DEMONTAGE DE LA PORTE Attention : pour effectuer les opérations suivantes, il est conseilé de se munir de gants de protection.

Nos you recommends de you conformer scrupuleusement aux instructions ci-apres pour eviter des lesions eventuelles et pour ne pas endommager le four et les charnières.

Prenez note de la position des vitres avant de les démonter, afin de les remonter de la même façon.

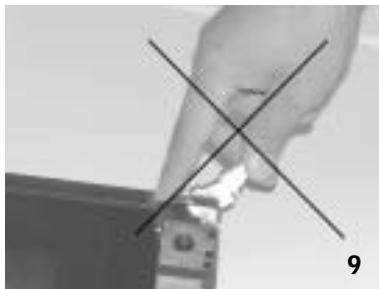

Ne touchez pas les charnières durant le nettoyage et/ou le démontage de la porte (fig.9)

Pour-retirer la portedu four :

  1. Portez des gants de protection

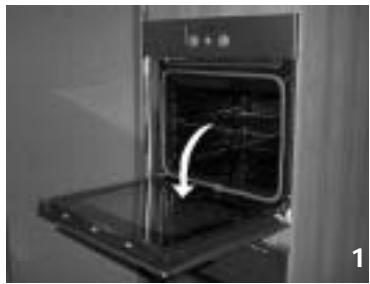

  2. Ouvrez complètement la porte du four (voir fig. 1)

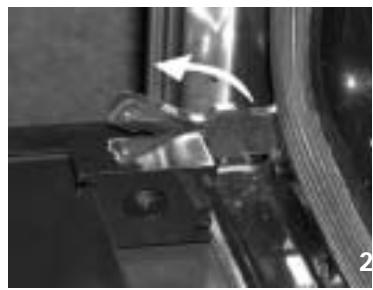

  3. Soulevez les deux manettes d'arrêt de la charnière jusqu'à la butée (voir fig. 2)

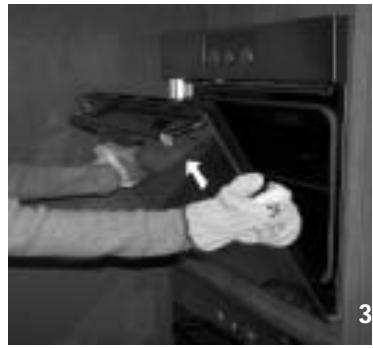

  4. Refermez la porte juste ce qu'il faut pour pouvoir l'extraire en la tirant vers le haut (voir fig. 3)

WHIRLPOOL AKZ 642/IX - Pour-retirer la portedu four : - 1

WHIRLPOOL AKZ 642/IX - Pour-retirer la portedu four : - 2

WHIRLPOOL AKZ 642/IX - Pour-retirer la portedu four : - 3

Pour démonter la porte du four :

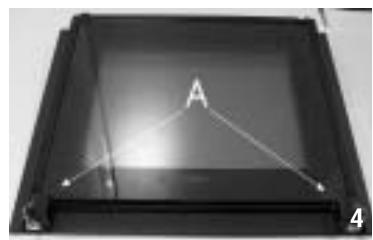

  1. Installez la porte du four sur un plan horizontal (fig. 4)

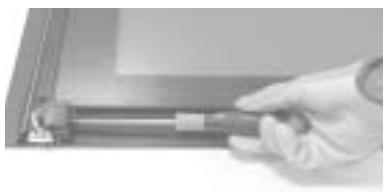

  2. Desserrez les vis des 2 supports de la vitre (A) à côte des charnières et déposez-les. (fig. 4, fig. 5)

WHIRLPOOL AKZ 642/IX - Pour démonter la porte du four : - 1

WHIRLPOOL AKZ 642/IX - Pour démonter la porte du four : - 2
5

11

WHIRLPOOL AKZ 642/IX - Pour démonter la porte du four : - 3

WHIRLPOOL AKZ 642/IX - Pour démonter la porte du four : - 4

WHIRLPOOL AKZ 642/IX - Pour démonter la porte du four : - 5

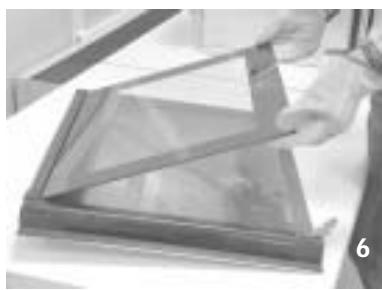

  1. Enlevez la vitre interieure en la soulevant par le bas et dégagez-la de son siège (fig 6)

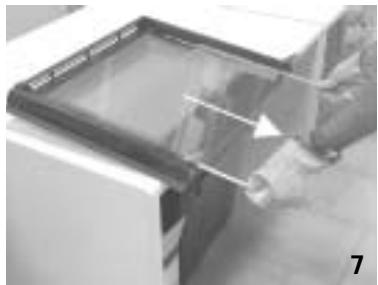

  2. Dégagez la deuxième et la troisième vitre en faisant attention à la position de l'inscription SAFEGLASS (Fig. 7)

  3. Pour remettre les vitres en place,procédez dans le sens inverse en contrôle que:

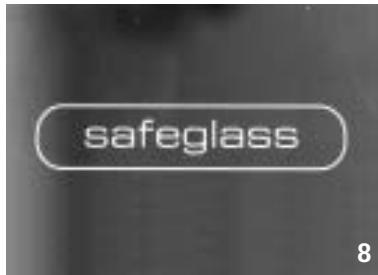

  4. l'inscription SAFEGLASS des vitres intermédiaires est orientée de sorte à être lisible (fig. 8);

  5. si une vitre intermédiaire ne présente pas l'inscription SAFEGLASS, placez-la le plus pres de la vitre interieure

Placez la vitre interieure dans son logement en vérifiant que l'inscription SAFEGLASS est tournée vers le haut de la porte. (fig. 6)

Replacez et vissez les deux supports de la vitre A (fig. 4 et fig. 5)

Remarque: un petit jeu entre la vitre interieure et les montants latéraux de la porte sera considéré comme normal car il permet de compenser les dilatations thermiques de la vitre.

Pour remonter la porte :

  1. Introduisez les charnières dans leurs rainures et abaissez complètement la porte (fig. 3)
  2. Abaissez a nouveau les deux manettes d'arrêt (fig. 2)
  3. Fermez complètement la porte du four.

WHIRLPOOL AKZ 642/IX - Pour remonter la porte : - 1

WHIRLPOOL AKZ 642/IX - Pour remonter la porte : - 2

WHIRLPOOL AKZ 642/IX - Pour remonter la porte : - 3

WHIRLPOOL AKZ 642/IX - Pour remonter la porte : - 4

Faites particulièrement attention aux charnières durant l'opération de nettoyage et/ou de démontage de la porte (fig. 9).

Comment remplacer l'ampoule de I'éclairage arrêté du four :

  1. Debranchez le four.

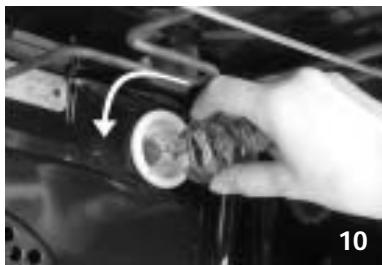

  2. Dès que le four est refroidi, dévissez le couvercle de l'ampoule en le tournant vers la gauche (voir fig. 9).
  3. Remplacez I'ampoule grillée (voir remarque).
  4. Revissez le couvercle de l'ampoule.
  5. Rebranche le four.

Remarque : utilisez exclusivement des ampoules de 25 W/230 V, de type E-14, T500 °C, disponibles auprès de votre Service ÀpRES-vente.

Attention : mettez le four sous tension uniquement après avoir réinstallé le couvercle de l'ampoule.

WHIRLPOOL AKZ 642/IX - Comment remplacer l'ampoule de I'éclairage arrêté du four : - 1

DIAGNOSTIC DES PANNES

Le four ne fonctionne pas :

  • Vérifiez qu'il n'y a pas de coupure de courant et que le four est correctement branché.
  • Éteignez puis rallumez le four pour voir si le problème a été éliminé.

Si la porte est verrouillée :

  • Éteignez puis rallumez le four pour voir si le problème a été éliminé.

REMARQUE IMPORTANTE :

  • Vérifiez que le bouton de commande du four n'est pas positionné sur "0" ou sur "éclairage".

  • Si le programmateur électronique (si的前提) indique "5EOP", consultez la Fiche produit séparée et/ou la description du programmateur électronique.

  • Si le programmateurlectronique (si present) indique "F" contactez notre Service Apre-s-vente.Dans ce cas,specifiez le numero qui suit la lecture "F"

SERVICE APRÈS-VENTE

Avant de faire appel au Service Avec-vente :

  1. Vérifiez d'abord s'il n'est pas possible de remédier par vous-même au début sur base des points décrits au chapitre "Diagnostic des pannes".
  2. Éteignez puis rallumez le four pour voir si le problème a été éliminé.

Si, après ces contrôles, le problème persiste, adressez-vous à votre Service ÀpRES-vente.

Veuillez toujours spécifique :

  • une brève description du début ;
  • le type et le modele exact du four;
  • le code service (numéro suivant le mot "Service" sur la plaque signalétique) apparaissant sur le rebord droit de la cavité du four (visible lorsqu'la porte est ouverte). Le code service est également indiquedans le livre de garantie;
  • voiture adressé complete;
  • voire numero de téléphone.

SERVICE 0000 000 00000

WHIRLPOOL AKZ 642/IX - Si, après ces contrôles, le problème persiste, adressez-vous à votre Service ÀpRES-vente. - 1

Si le four doit être réparé, adressez-vous à un Service Àprous-vente agrée (vous aurez ainsi la garantie que les pieces défectueuses seront replacées par des pieces d'origine et que la réparation de votre apparil sera effectuee correctement).

Le non-respect des instructions énoncées ci-dessus pourrait compromètre la sécurité et la qualité du produit.

DECLARATION DE CONFORMITE CE

  • Ce four est destiné à être mis en contact avec des denrées alimentaires et est concu conformément à la Directive française 89/109/CEE.
  • Cet apparéil est conçu exclusivement comme apparéil de cuisson. Toute autre utilisation (pourCHAuffer une piece, par exemple) est considérée comme impropère et, par conséquent, dangereuse.
  • Cét apparéil est uncon, fabriqué et commercialisé conformément aux :

  • objectifs de sécurité de la Directive "Basse tension" 73/23/CEE;

  • exigences de protection de la directive "CEM" 89/336/CEE;
  • exigences de la Directive 93/68/CEE.
