Intitulé	Description
Type de produit	Four encastrable multifonction
Caractéristiques techniques principales	Capacité de 73 litres, classe énergétique A, 8 modes de cuisson
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 59.5 cm, Hauteur : 59.5 cm, Profondeur : 56.4 cm
Poids	38 kg
Compatibilités	Compatible avec les meubles de cuisine standard pour fours encastrables
Fonctions principales	Chaleur tournante, grill, cuisson traditionnelle, décongélation
Entretien et nettoyage	Intérieur émaillé pour un nettoyage facile, fonction de nettoyage par pyrolyse disponible
Pièces détachées et réparabilité	Accessibilité des pièces pour maintenance, pièces de rechange disponibles
Sécurité	Verrouillage de porte pendant la pyrolyse, refroidissement automatique de la porte
Informations générales utiles	Garantie de 2 ans, notice d'utilisation incluse, service après-vente disponible

FOIRE AUX QUESTIONS - AKZ 485 IX - GUIDE D'INSTALLATION WHIRLPOOL

Comment installer le four WHIRLPOOL AKZ 485 IX?

Pour installer le four, commencez par le déballer soigneusement. Assurez-vous que l'emplacement est propre et sec. Fixez le four dans l'ouverture de l'armoire en utilisant les vis fournies. Assurez-vous que le four est à niveau.

Quel type de prise électrique est nécessaire pour le WHIRLPOOL AKZ 485 IX?

Le WHIRLPOOL AKZ 485 IX nécessite une prise électrique de type 2P+T avec une tension de 230V et une puissance nominale de 3,6 kW.

Comment connecter le four à l'alimentation électrique?

La connexion doit être effectuée par un électricien qualifié. Vous devez brancher le fil de phase sur la borne L, le fil neutre sur la borne N, et la terre sur la borne de terre.

Le four ne s'allume pas, que faire?

Vérifiez d'abord si le four est correctement branché à l'alimentation électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment régler la température du four?

Utilisez le bouton de commande de température sur le panneau de contrôle. Tournez-le pour sélectionner la température souhaitée, qui peut être réglée entre 50°C et 250°C.

Le four émet une odeur étrange lors de la première utilisation, est-ce normal?

Oui, il est normal que le four dégage une légère odeur lors de la première utilisation en raison du traitement de surface des composants internes. Cela devrait disparaître après quelques utilisations.

Comment nettoyer l'intérieur du four?

Laissez le four refroidir complètement, puis utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Les lumières du four ne fonctionnent pas, que faire?

Vérifiez si l'ampoule est grillée et remplacez-la si nécessaire. Si les lumières ne fonctionnent toujours pas après le remplacement, contactez un technicien.

Puis-je utiliser le four en mode combiné?

Oui, le WHIRLPOOL AKZ 485 IX peut être utilisé en mode combiné. Consultez le manuel d'utilisateur pour des instructions spécifiques sur les modes de cuisson.

MODE D'EMPLOI AKZ 485 IX - GUIDE D'INSTALLATION WHIRLPOOL

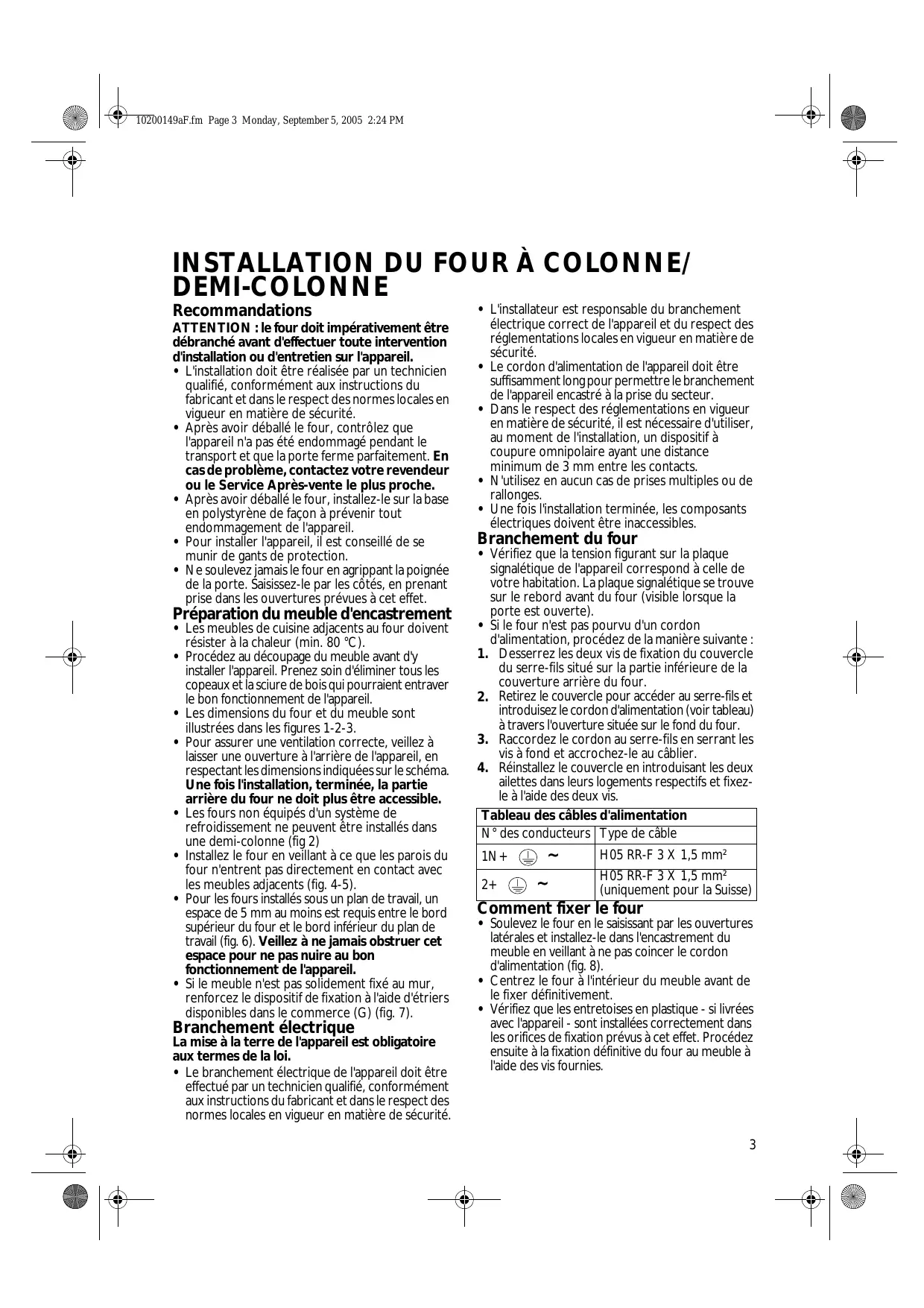

INSTALLATION DU FOUR À COLONNE/

DEMI-COLONNE Recommandations ATTENTION : le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• Après avoir déballé le four, contrôlez que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Après-vente le plus proche.
• Après avoir déballé le four, installez-le sur la base en polystyrène de façon à prévenir tout endommagement de l'appareil.
• Pour installer l'appareil, il est conseillé de se munir de gants de protection.
• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtés, en prenant prise dans les ouvertures prévues à cet effet. Préparation du meuble d'encastrement
• Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80 °C).
• Procédez au découpage du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil.
• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.
• Pour assurer une ventilation correcte, veillez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrière du four ne doit plus être accessible.
• Les fours non équipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2)
• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).
• Pour les fours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veillez à ne jamais obstruer cet espace pour ne pas nuire au bon fonctionnement de l'appareil.
• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7). Branchement électrique La mise à la terre de l'appareil est obligatoire aux termes de la loi.
• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
• N'utilisez en aucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles. Branchement du four
• Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :

1. Desserrez les deux vis de fixation du couvercle

du serre-fils situé sur la partie inférieure de la couverture arrière du four.

2. Retirez le couvercle pour accéder au serre-fils et

introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.

3. Raccordez le cordon au serre-fils en serrant les

vis à fond et accrochez-le au câblier.

4. Réinstallez le couvercle en introduisant les deux

ailettes dans leurs logements respectifs et fixezle à l'aide des deux vis. Tableau des câbles d'alimentation N° des conducteurs Type de câble 1N+

H05 RR-F 3 X 1,5 mm² H05 RR-F 3 X 1,5 mm² (uniquement pour la Suisse) Comment fixer le four

• Soulevez le four en le saisissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les entretoises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.
