Notice Facile DBPADGO1 - Smart screen machine DANGBEI - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DBPADGO1 DANGBEI au format PDF.
| Type d'appareil | Écran interactif |
| Conformité CE | Oui |
| Directives applicables | RED, ROHS, WEEE, REACH |
| Normes de sécurité | EN 62311:2008, EN 61000-3-2, EN 61000-3-3 |
| Normes de compatibilité électromagnétique | EN IEC 62368-1:2020+A11:2020 |
| Normes environnementales | EN 301489-1, EN 301489-3, EN 301489-17 |
| Normes supplémentaires | EN 55032:2015+A11:2020, EN 55035:2017+A11:2020 |
| Directives européennes | 2014/53/EU, 2011/65/EU, 2012/19/EU, 2006/1907/EC |
| Fabricant | Non précisé |
| Adresse fabricant | Non précisé |
| Numéro de téléphone fabricant | Non précisé |
| Date de déclaration | 2024-02-07 |
| Lieu de déclaration | Shenzhen, Chine |
| Responsable certification | Non précisé |
| Signature | Présente |
FOIRE AUX QUESTIONS - DBPADGO1 DANGBEI
Téléchargez la notice de votre Smart screen machine au format PDF gratuitement ! Retrouvez votre notice DBPADGO1 - DANGBEI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DBPADGO1 de la marque DANGBEI.
MODE D'EMPLOI DBPADGO1 DANGBEI
Lire avant toute utilisation 052 Liste de l'emballage 053 Instructions d'installation 054 Vue d'ensemble du produit 062 Mise sous tension 063 Utilisation du bouton 063 Utilisation de l'écran tactile 064 Connexion au Wi-Fi 064 Réglage de l'angle et de la hauteur 065 Utilisation de la batterie intégrée 066 Connexions 067 Dépannage 068 Consignes de sécurité 069 Statement 073
Lire avant toute utilisation
Veuillez lire attentivement les instructions relatives au produit:
Nous vous remercions d'avoir acheté et d'utiliser nos produits.
Pour votre sécurité et dans votre intérêt, veuillez lire attentivement les instructions du produit avant de l'utiliser.
Les marques et les noms mentionnés dans les instructions du produit sont la propriété de leurs détenteurs respectifs.
Toutes les instructions du produit sont présentées uniquement à des fins d'illustration.
Le produit réel peut varier en raison des améliorations apportées au produit.
Nous ne serons pas tenus responsables de toute blessure corporelle, de tout dommage matériel ou de tout autre dommage causé par le non-respect des instructions ou des précautions du produit par l'utilisateur.
Avant d'utiliser le produit, veuillez vérifier que tous les composants sont inclus dans la boîte.
Support de levage
Base d'alimentation mobile
Écran d'affichage
Outils d'installation
Outil de démontage
Mode d'emploi
Cordon d'alimentation
Adaptateur électrique
Instructions d'installation

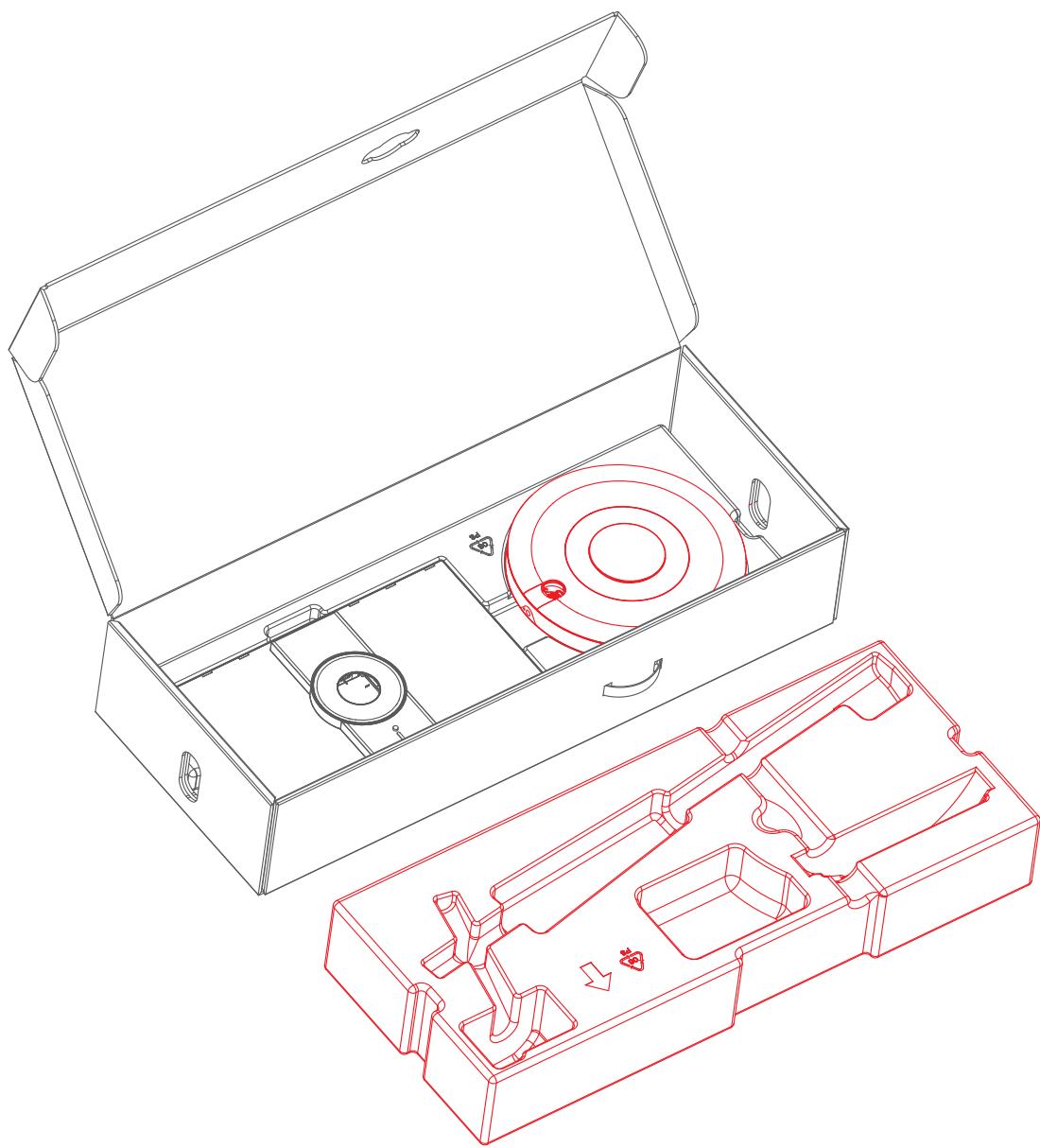

1 Ouvrez la boîte d'emballage et sortez la première couche en entier. Retirez ensuite la base d'alimentation mobile de la deuxième couche.

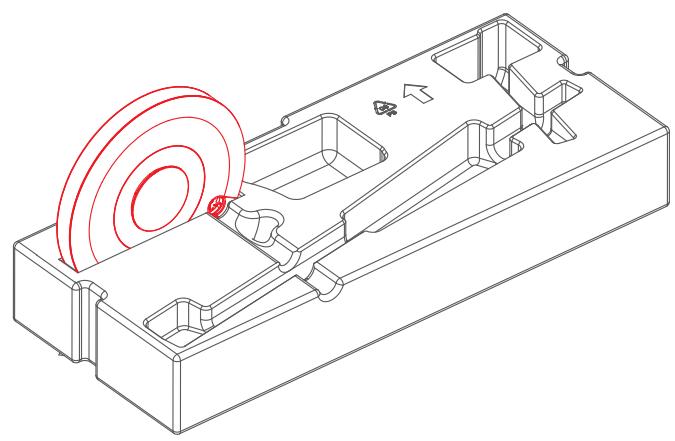

Instructions d'installation

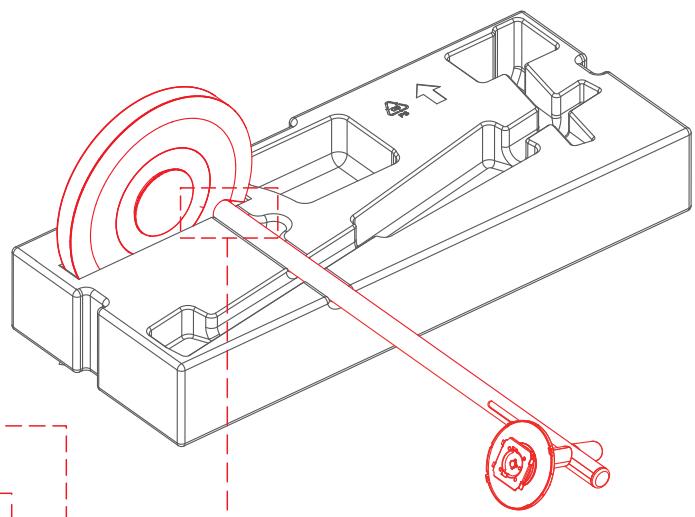

Placez la base mobile dans la première couche comme indiqué dans la figure ci-dessous, en alignant la rainure ronde de la base avec la rainure concave de l'emballage. Insérez ensuite le support de levage dans la base mobile.

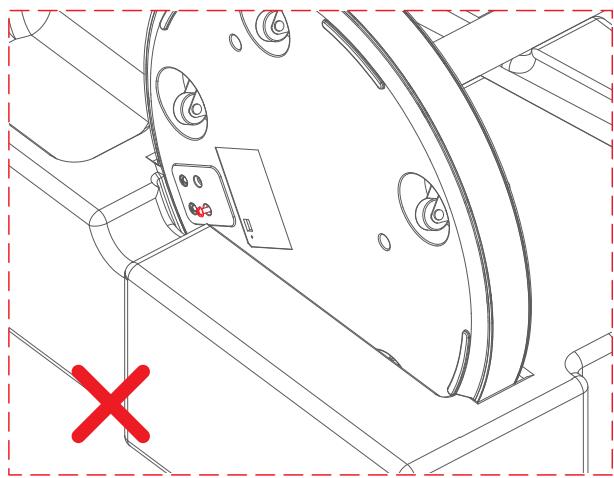

Remarque: Veuillez insérer solidement le support pour fixer les vis dans les étapes ultérieures.
Alignez cette rainure et insérez

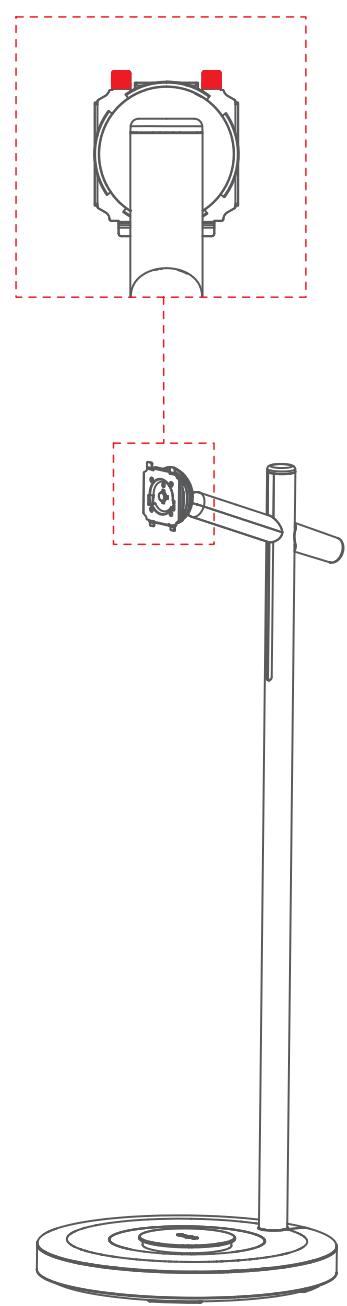

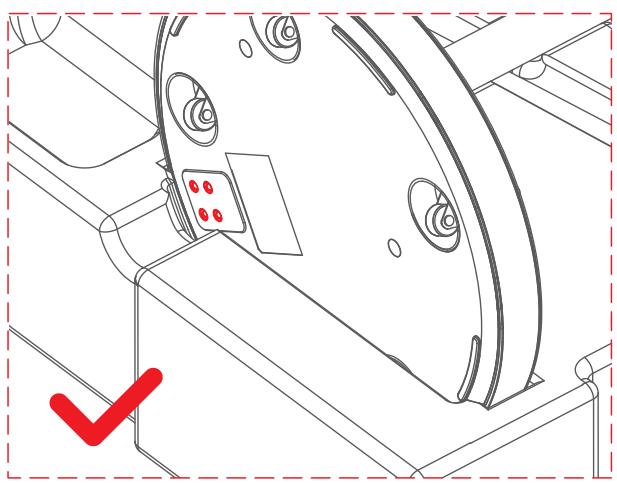

Instructions d'installation

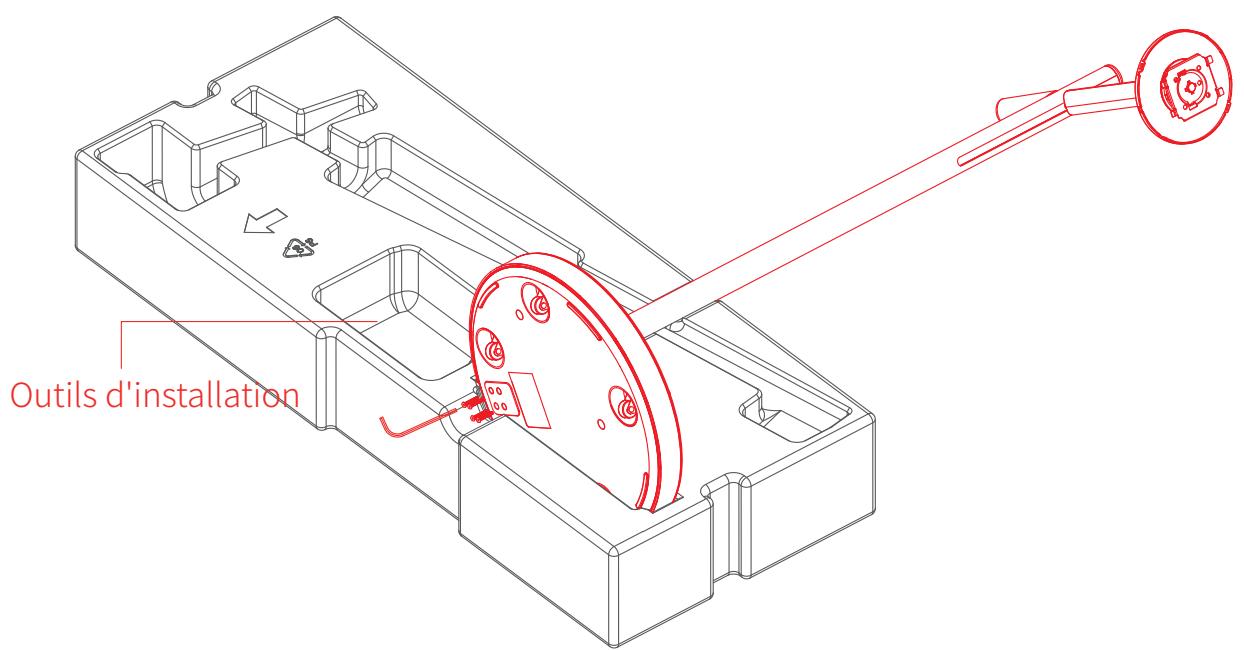

3 Repérez les outils d'installation dans l'emballage, sortez la clé hexagonale et les quatre vis, et fixez ces dernières.
Remarques:
Veillez à ce que le support de levage et la base d'alimentation mobile soient solidement connectés afin d'éviter d'endommager le produit ou de vous blesser. - Il est recommandé d'utiliser la méthode de fixation en diagonale, en bloquant d'abord les deux vis en diagonale, puis en fixant les deux autres vis, ce qui facilitera l'exécution de cette étape.
Instructions d'installation
4 Placez le support mobile assemblé en position verticale sur un sol plat. Retirez l'écran d'affichage et repérez les rainures d'accrochage au dos de l'écran, comme indiqué par les flèches ci-dessous.
Instructions d'installation

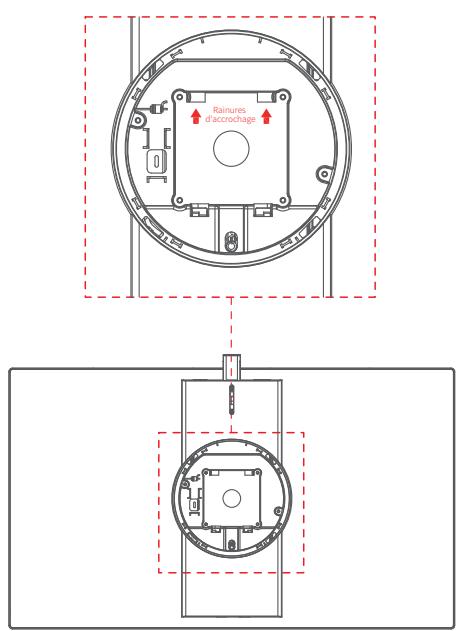

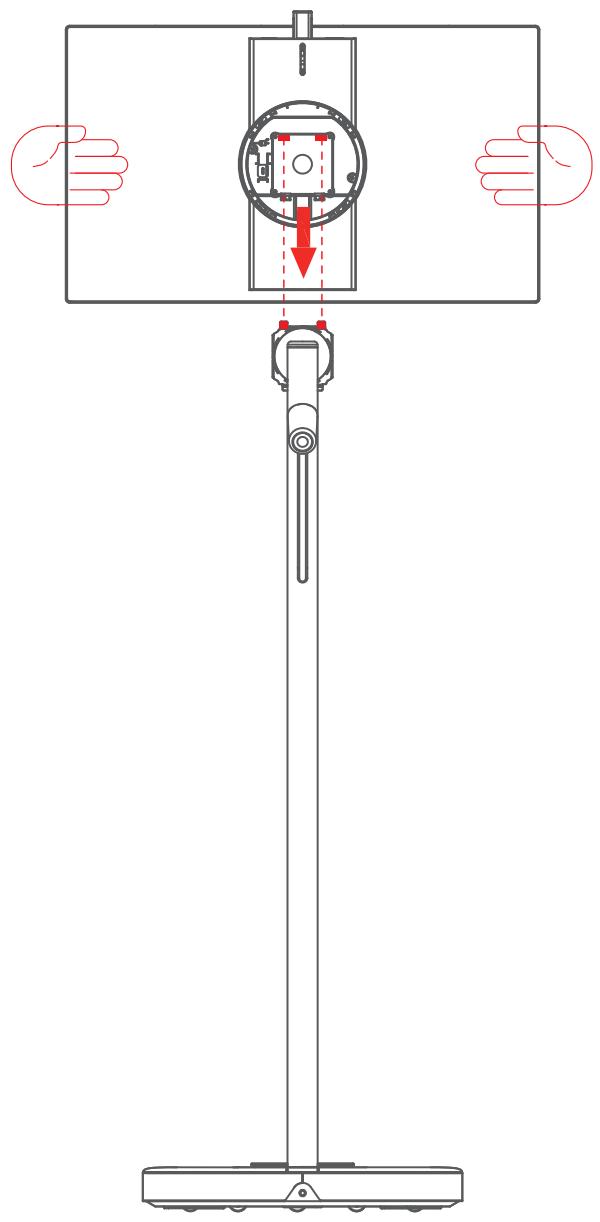

5 Tenez l'écran avec les deux mains, le dos orienté vers vous, comme indiqué sur la figure. Insérez les deux crochets situés en haut du support dans les rainures de suspension. Lorsque vous entendez un clic, l'écran est bien installé.
Remarque:
- Le côté important, les boutons et l'appareil photo correspondent à la partie supérieure de l'écran. Ne l'inversez pas.
Instructions d'installation

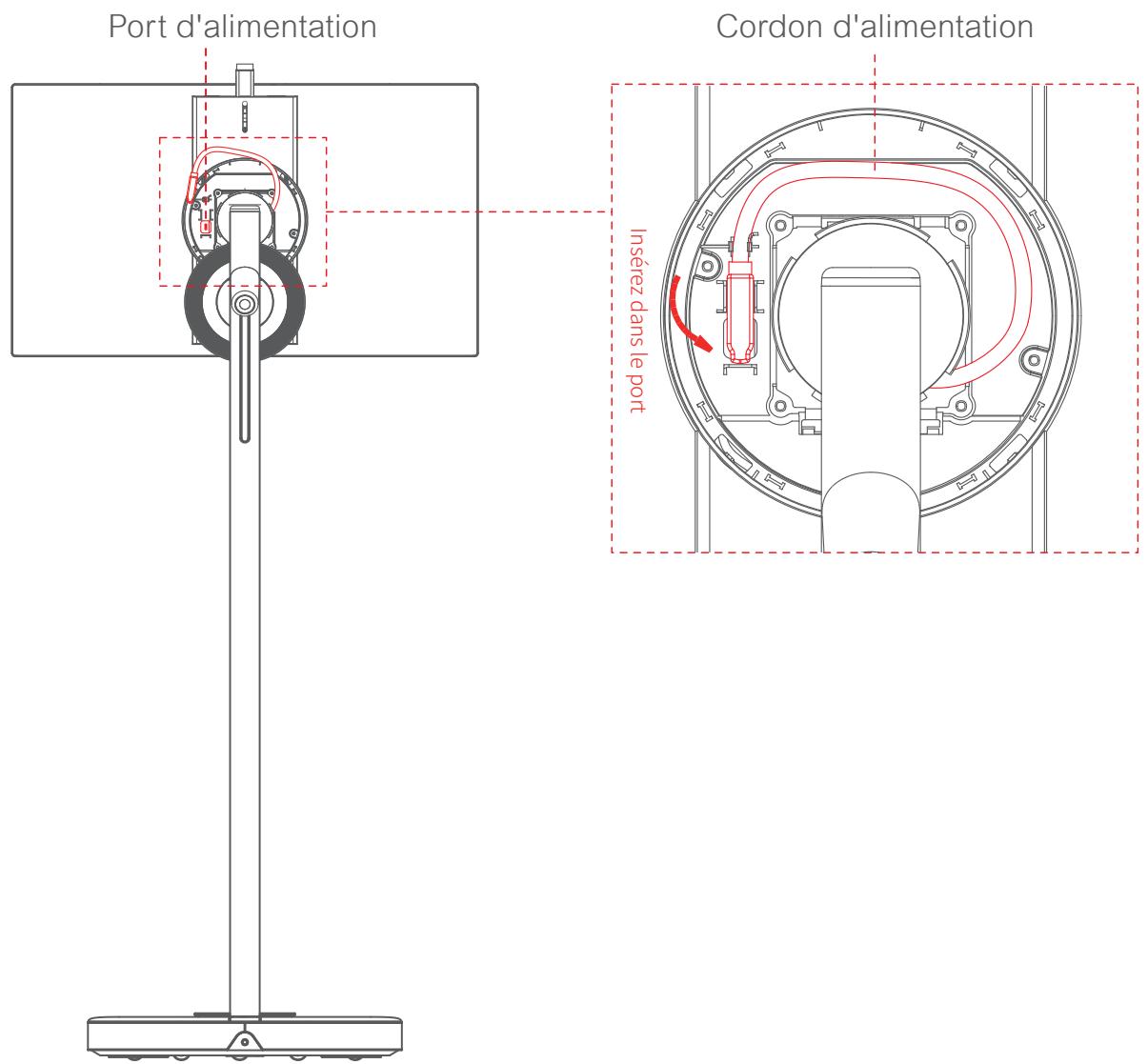

6 Placez le cordon d'alimentation sur le support dans le sens inverse des aiguilles d'une montre, comme indiqué sur la figure, puis insérez-le dans le port d'alimentation situé à l'arrière de l'écran. Appuyez sur le bouton d'alimentation pendant 3 secondes pour allumer l'écran et vous assurer que la connexion est réussie.
Remarques:
- Le port d'alimentation de l'écran est spécifique à la marque. Utilisez uniquement l'alimentation TYPE-C fournie.
- Veillez à ce que le cordon soit correctement et solidement connecté afin d'éviter tout dommage ou blessure.
- Si l'écran ne s'allume pas normalement, vérifie la connexion du câble ou essayez d'utiliser l'adaptateur d'alimentation avec la base.
Instructions d'installation
7 Insérez le cordon d'alimentation dans la rainure, puis faites pivoter l'écran dans le sens inverse des aiguilles d'une montre. Alignez la marque triangulaire au dos de l'écran avec la marque rouge sur le couvercle de l'anneau et installez le couvercle.
Alignez les deux marques et poussez le couvercle de l'anneau vers l'intérieur.
Remarques :
- Il est recommandé d'allumer l'écran avant d'installer le couvercle de l'anneau pour s'assurer que le cordon d'alimentation est bien branché.
- Si vous devez restorer le couvercle de l'anneau, repérez l'ouverture rapide sur le bord du couvercle, puis utilisez l'outil de démontage pour le soulever.
- L'opération de démontage présente un risque de détérioration du produit et de blessures corporelles, il convient donc de procéder avec prudence.
Important:
- Veuillez placer et déplacer le produit bien droit. Le produit peut tomber et provoquer une défaillance ou des blessures.
- Veillez à ne pas coincer vos mains ou vos doigts dans le support ou dans la zone de réglage de la hauteur.
- Lorsque vous déplacez le produit, tenez le support au milieu pour éviter de l'endommager ou de vous blesser.
- En cas de présence de corps étrangers sur les roues de la base, utilisez un chiffon en coton pour les essuyer délicatement.
- Lorsque le couvercle de la base est sale, vous pouvez le retirer pour le nettoyer, puis le remonter sur la base après l'avoir fait sécher.

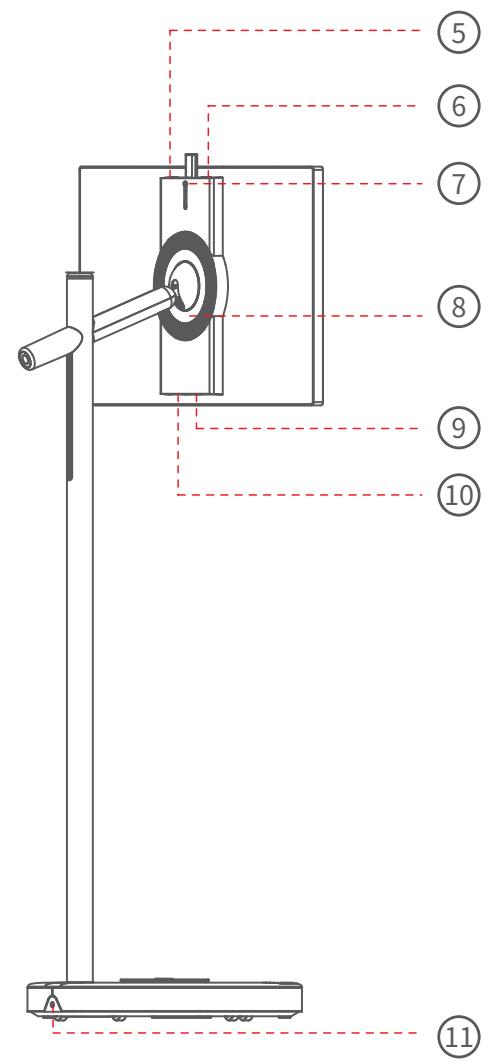

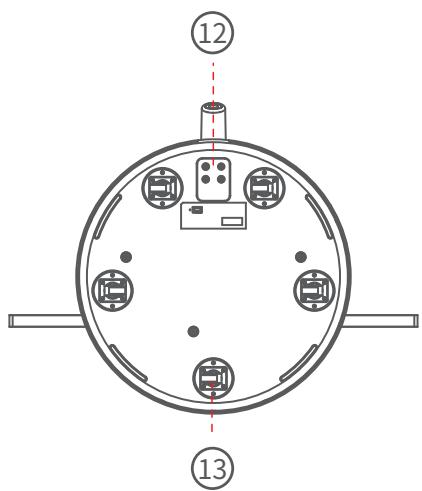

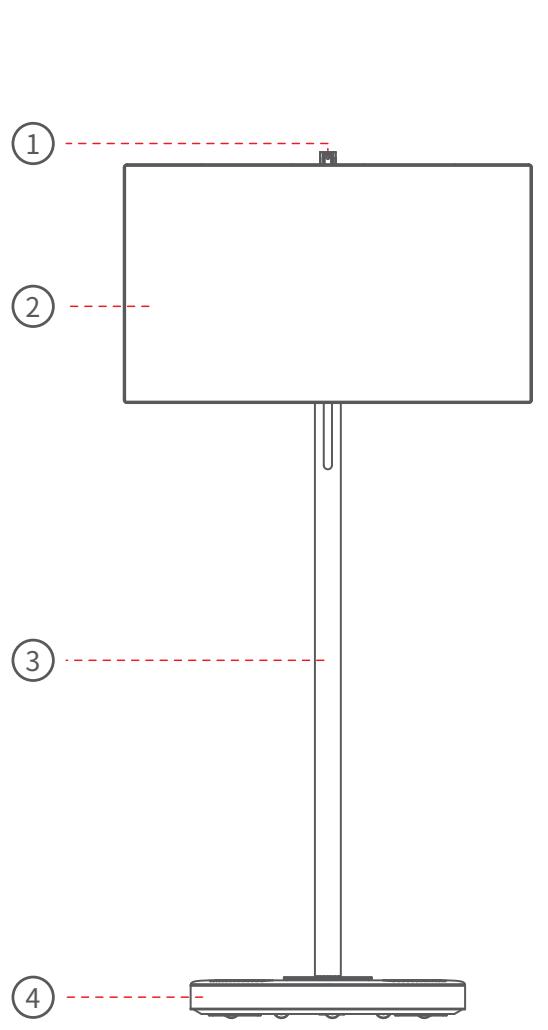

Vue d'ensemble du produit
(1) Appareil photo (2) Écran tactile (3) Support de levage (4) Socle d'alimentation mobile (5) Mise sous tension/hors tension (6) Contrôle du volume ⑦ Interrupteur à bascule de l'appareil photo (8) Levier de déverrouillage de l'écran HDMI USB 3.0 ENTRÉE C 12 Vis de fixation du support de levage ⑬ Roue universelle

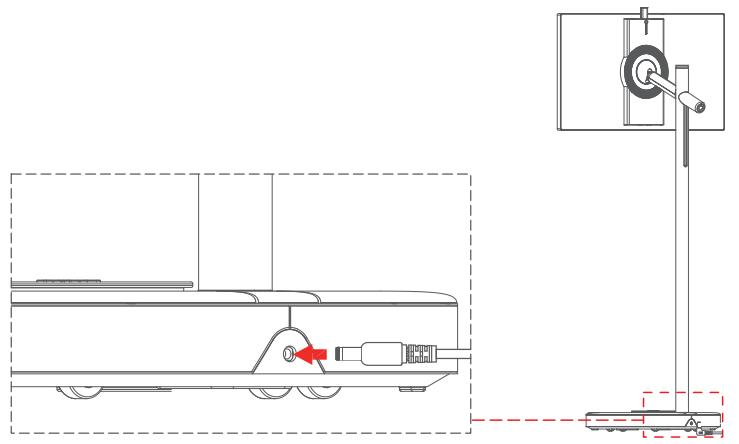

Mise sous tension
- Lorsque vous allumez le produit pour la première fois, connectez d'abord l'adaptateur pour que le produit s'allume correctement.
- Appuyez sur le bouton d'alimentation pendant 3 secondes pour allumer le produit.
Remarques:
- Lors de la connexion ou de la déconnexion de l'adaptateur d'alimentation, tenez la fiche et connectez ou déconnectez-la horizontalement.
- Assurez-vous qu'il est complètement inséré. Ne le déplacez pas une fois qu'il est connecté.
Utilisation du bouton
| Bouton | Description |
| Mise sous tension/hors tension | Appuyez sur cette touche pour allumer/éteindre l'écran. Appuyez sur cette touche pendant 3 secondes pour allumer/éteindre le produit. |
| Volume + | Appuyer pour augmenter le volume |
| Volume — | Appuyer pour diminuer le volume |
Remarque:

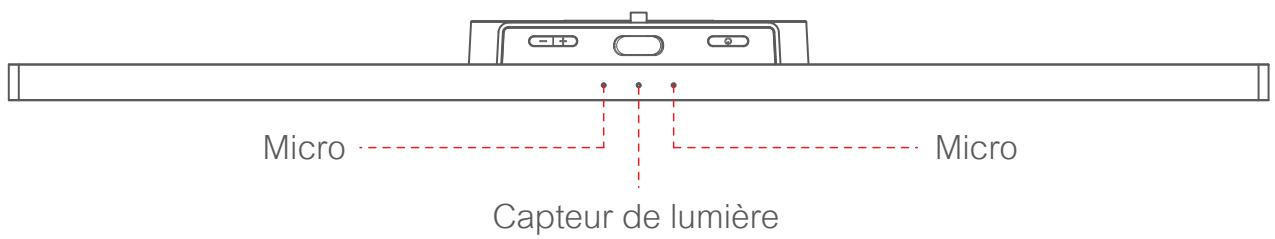

- N'utilise pas d'objets étrangers pour bloquer le micro ou le capteur de lumière afin d'éviter toute anomalie au niveau de la commande vocale et du contrôle adaptatif de la luminosité.
Utilisation de l'écran tactile
Tapoter Lancement ou sélection d'éléments
Balayer vers le haut à partir du bas Galerie d'applications
Balayer vers le bas depuis le haut Réglages rapides
Réglages rapides Changer de page
Connexion au wi-fi
Connexion au Wi-Fi
- Allez dans Réglages, puis sélectionnez Réseau et Internet.
- Appuyez sur Internet, sélectionnez votre réseau et entrez le mot de passe correct.

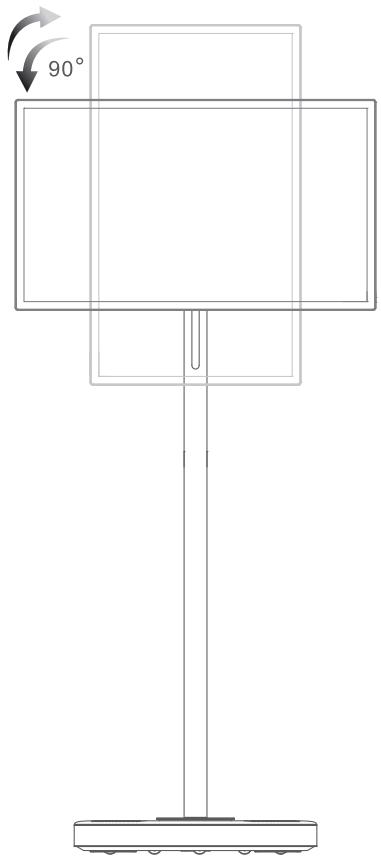

Réglage de l'angle et de la hauteur
La hauteur et l'angle de l'écran peuvent être réglés pour une visualisation confortable.
Angle d'inclinaison: 25 ± 3^ Angle de redressement: 30 ± 3^
Hauteur réglable: 7,87 pouces (20 cm)
Remarques:
- L'écran est par défaut en mode paysage. Certaines applications ne prennent pas en charge le mode portrait.
- Veuillez ajuster l'écran dans les limites de l'angle et de la hauteur spécifiques.
- Ne laissez pas vos mains ou vos doigts se coincer dans la zone de réglage de l'écran.
- N'insérez pas d'objets étrangers dans les espaces du support de levage afin d'éviter de bloquer le rail.

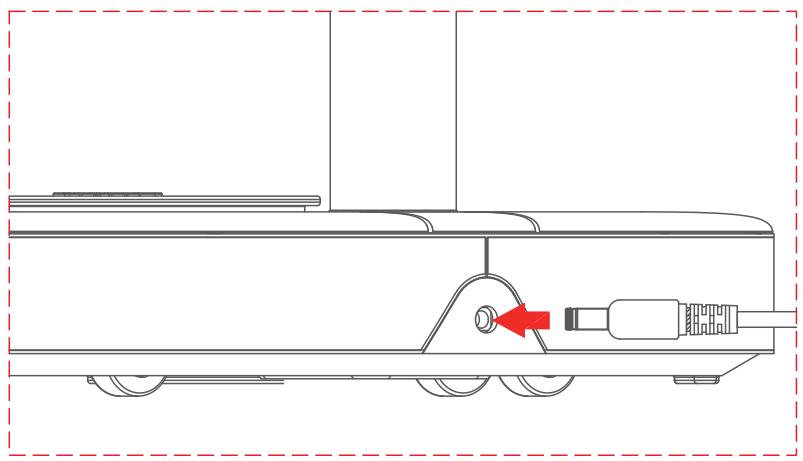

Utilisation de la batterie intégrée
Ce produit est équipé d'une batterie intégrée au socle, qui permet d'utiliser le produit pendant un certain temps sans alimentation électrique supplémentaire.
Remarques:
- Il faut environ 6 heures pour charger complètement la batterie.
- L'autonomie de la batterie et le temps d'utilisation après la charge diminuent proportionnellement à la période et à la durée d'utilisation du produit.
- Il se peut que le chargement de la batterie ne soit pas possible à des températures inférieures à 0°C.
- Même en cas de non-utilisation, la charge restante de la batterie diminue naturellement.
- Pour prolonger la durée de vie de la batterie, chargez-la après l'avoir utilisée pendant un certain temps au lieu de la maintenir chargée.
- Maintenir le niveau de la batterie à 50 % permet de prolonger la durée de vie de la batterie.
- La durée d'utilisation indiquée dans ce manuel se base sur des mesures effectuées par Dangbei. La durée réelle peut varier en fonction de l'utilisation.
- La durée d'utilisation peut varier en fonction de facteurs tels que l'appareil externe connecté, la température de fonctionnement, la période d'utilisation et les paramètres de l'utilisateur.
Avertissement
- Il existe un risque d'explosion si le mauvais modèle de batterie est utilisé pour le remplacement. La batterie doit être démontée et remplacée par des professionnels. Les utilisateurs ne doivent pas démonter ou remplacer la batterie eux-mêmes.
- Ne démontez pas, ne percutez pas, ne pressez pas et ne jetez pas la batterie au feu. Si elle gonfle, ne continuez pas à l'utiliser. Ne la placez pas dans un environnement à haute température. Ne l'utilisez pas après l'avoir immergée dans l'eau.
Connexions
D'autres appareils, tels que le HDMI, peuvent être connectés au produit.

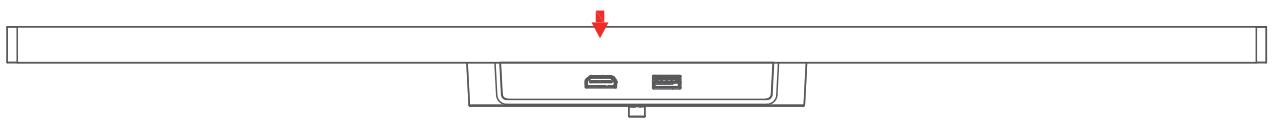

Connexion au HDMI
Le port HDMI situé en bas de l'écran peut prendre en charge l'entrée de périphériques externes.
Remarques :
- Utilisez un cable ou un appareil certifié portant le logo HDMI. Si vous n'utilisez pas un cable ou un appareil HDMI certifié, l'écran peut ne pas s'afficher ou une erreur de connexion peut se produire.
- Il est recommandé d'utiliser des câbles HDMI compatibles avec HDMI 2.0 ou supérieur.
- Si vous connectez un appareil de jeu au produit, utilisez le câble fourni avec l'appareil de jeu.
- Si vous connectez un ordinateur ou un portable au produit, certains affichages peuvent être anormaux, en fonction de la carte graphique de l'appareil externe.

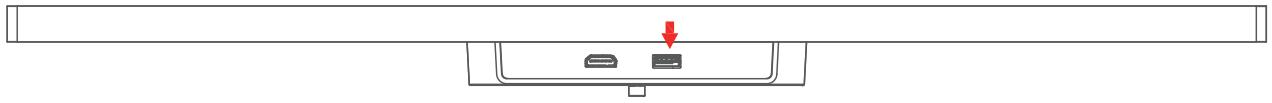

Connexion USB
Le port USB de ce produit est un port USB 3.0 standard. Il peut être utilisé pour connecter des périphériques externes tels que des disques USB, des disques durs mobiles, des claviers et des souris, etc.
1. Pas d'affichage ni de son
a. Vérifiez que le produit est correctement allumé. b. Vérifiez que l'adaptateur est correctement connecté à la source d'alimentation. c. Vérifiez que le port d'alimentation situé à l'arrière de l'écran est correctement connecté. d. Vérifiez que les quatre vis de montage de la base d'alimentation sont bien serrées.
2. Le produit s'éteint soudainement
a. Vérifiez si la batterie est déchargée. b. Vérifiez si la fonction d'arrêt automatique est activée à l'heure programmée. c. Si la batterie surchauffe, le produit s'éteint automatiquement pour se protéger.
3. Pas de signal provenant du HDMI externe
a. Redémarrez le produit et réessayez. b. Rebranchez le câble HDMI. c. Redémarrez l'appareil externe lorsque le produit est allumé.
a. Cet écran contient des millions de pixels. Vous pouvez voir de minuscules points noirs et/ou des points de couleur vive d'une taille de 1 ppm sur l'écran. Cela ne constitue pas un dysfonctionnement et n'affecte pas les performances et la fiabilité du produit. Ce phénomène se produit également sur des produits de tiers et ne peut faire l'objet d'un échange ou d'un remboursement. b. La luminosité et la couleur de l'écran peuvent varier en fonction de la position d'observation. Ce phénomène est dû aux caractéristiques de l'écran. Cela n'a rien à voir avec les performances du produit et il ne s'agit pas d'un dysfonctionnement.
Consignes de sécurité
Consignes de sécurité Ce produit a été conçu dans un souci de sécurité et a été soumis à des tests rigoureux pour garantir la sécurité des personnes. Une installation ou une utilisation incorrecte peut entraîner des risques d'électrocution ou d'incendie. Pour assurer la sécurité, prolonger la durée de vie du produit et garantir des performances optimales, veuillez lire attentivement toutes les instructions d'utilisation avant d'utiliser ce produit, respecter les précautions de sécurité suivantes et conserver le manuel de l'utilisateur pour toute référence ultérieure.
- Si l'une des situations suivantes se produit, débranchez immédiatement le produit et contactez votre service clientèle local :
- Si vous détectez de la fumée ou d'autres odeurs provenant de l'appareil.
- Si le cordon d'alimentation ou la fiche est endommagé ou usé.
- Si le produit est endommagé à la suite d'une chute ou d'un choc, ou si un liquide ou un corps étranger pénètre dans le produit.
- Lors du nettoyage de l'écran, veillez à débrancher le cordon d'alimentation et évitez d'utiliser des nettoyants liquides ou des vaporisateurs directement sur l'écran. Utilisez plutôt un chiffon doux et humide pour essuyer l'écran. S'il est toujours sale, utilisez un nettoyant pour écran LED.
- N'utilisez pas d'accessoires non autorisés par le fabricant, car cela pourrait présenter des risques.
- L'ouverture ou le déplacement du boîtier pourrait mettre le produit sous haute tension ou présenter d'autres dangers. N'essayez pas de réparer le produit vous-même ; contactez des techniciens qualifiés pour des réparations complètes.
- Dans les cas suivants, débranchez l'appareil et contactez un technicien qualifié pour le faire réparer : a. Lorsque le cordon d'alimentation ou la fiche est endommagé(e) ou usé(e). b. Si l'écran tombe ou si le boîtier est endommagé. c. Si l'écran d'affichage présente des défauts évidents.
- Conservez le moniteur dans un environnement dont la température est comprise entre 0°C et 40°C.
- Un écran peut tomber et provoquer des blessures graves, voir mortelles. Il est possible d'éviter de nombreuses blessures, en particulier chez les enfants, en prénant des précautions simples telles que:
a. Expliquez toujours aux enfants qu'il est dangereux de grimper sur un meuble pour atteindre l'écran ou ses commandes.
b. Ne jamais placer un écran dans un endroit instable.
c. Ne jamais placer d'objets susceptibles d'inciter les enfants à grimper, tels que des jouets ou des télécommandes, sur le dessus du présentoir ou du meuble sur lequel il est placé.
- L'affichage prolongé de la même image ou la présence à l'écran d'éléments statiques de longue durée, tels que du texte ou des ic
- Utilisation correcte du produit :
- Veillez à ce que les conditions d'éclairage soient ajustées lorsque vous regardez l'écran, car un éclairage insuffisant ou un visionnage prolongé de l'écran peut nuir à votre vue.
- Reglez le volume pour éviter des niveaux trop élevés qui pourraient endommager votre audition.
- étendre le produit et de débrancher le cordon d'alimentation.
Avertissement:
- Ce produit ne doit être utilisé qu’avec le type d'alimentation indiqué sur sa plaque signalétique. En cas de doute sur le type d'alimentation utilisé, veuillez consulter le service clientèle officiel.
- Ne démontez pas l'adaptateur ou le cordon d'alimentation, cela pourrait provoquer un incendie ou une électrocution. · Évitez d'endommager le cordon d'alimentation :
- Ne modifiez pas le cordon d'alimentation.
- Ne pas placer d'objets lourds sur le cordon d'alimentation.
- Tenir le cordon d'alimentation à l'écart des sources de chaleur.
- Lorsque vous débranchez la fiche d'alimentation, ne tirez pas sur le cordon d'alimentation. Tenez la fiche d'alimentation à la main, puis débranchez le cordon d'alimentation.
- Ne placez pas de flammes nues (telles que des bougies allumées) à proximité de ce produit, car cela pourrait provoquer un choc électrique ou un incendie.
- Ne placez pas de récipients remplis d'eau sur ce produit afin d'éviter les gouttes d'eau ou les éclaboussures, qui pourraient provoquer un choc électrique ou un incendie.
- N'insérez pas d'objets pointus, de métal ou de liquide dans les orifices de ventilation et ne touchez pas les connecteurs de signal, afin d'éviter les courts-circuits et d'endommager le produit, ce qui pourrait également constituer un risque d'électrocution.
- Utilisez un chiffon doux pour nettoyer le port de charge. Si le port de charge est sale ou si des corps étrangers s'y trouvent, la batterie risque de ne pas se charger normalement ou de provoquer un incendie.
- N'utilisez pas ce produit en cas de forte pluie, en particulier en cas d'orage. Débranchez rapidement la prise d'alimentation afin d'éviter la foudre.
- N'essayez pas de démonter ou d'assembler ce produit par vous-même, car cela pourrait provoquer une électrocution ou un incendie.
- Gardez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.
- Veillez à ce que les mineurs ne jouent pas, ne courent pas, ne sautent pas et ne manipulent pas ce produit de quelque manière que ce soit, afin d'éviter qu'il ne bascule ou ne soit endommagé.
- Ne placez pas d'objets lourds sur le produit.
- Ne pas utiliser le produit comme escabeau.
- Ne frottez pas, ne tapez pas, ne tordez pas et ne pressez pas l'écran d'affichage avec des objets durs.
- oux pour l'essuyer. N'utilisez pas de produits chimiques industriels et veillez à ce que les corps étrangers ne pénétrent pas dans l'appareil.
- Des méthodes de nettoyage inappropriées (telles que l'utilisation de solutions de nettoyage ou d'eau) peuvent endommager l'appareil
- Lorsque vous déplacez ce produit, débranchez tous les câbles et déplacez-le lentement pour éviter qu'il ne tombe.
- N'utilisez pas immédiatement le produit après l'avoir déplacé d'un endroit froid à un endroit chaud, car cela pourrait provoquer de la condensation à l'intérieur du produit et entraîner ainsi un dysfonctionnement.
- Ne placez pas ce produit dans des zones à forts champs électromagnétiques, car il pourrait être affecté et endommagé par les ondes électromagnétiques.
- Si l'écran d'affichage est cassé et que la solution éclabousse la peau, rincez immédiatement à l'eau pendant 15 minutes et consultez un médecin. Lors du transport manuel de ce produit, saisissez-le par les quatre coins et soutenez le bas, en évitant d'exercer une pression sur l'écran.
- La base de ce produit contient une batterie intégrée, il faut donc la manipuler avec précaution pendant l'utilisation !
- Si la batterie présente une fuite de liquide, cessez immédiatement de l'utiliser afin d'éviter tout contact avec la peau et les yeux. Un contact accidentel peut entraîner la cécité ou des brûlures. Si des symptômes inhabituels apparaissent à l'endroit où le liquide a touché le corps, lavez soigneusement la zone affectée avec beaucoup d'eau et consultez un médecin.
- Lorsque vous chargez la batterie, n'utilisez pas d'autres sources d'alimentation ou circuits en dehors de la plage spécifique. Il y a un risque d'endommagement de la batterie ou d'incendie.
- Si la batterie est complètement déchargée et reste inutilisée pendant une longue période, elle risque de ne plus pouvoir se recharger ou de réduire sa durée de vie.
- Ne pas déconnecter, démonter ou court-circuiter la batterie. Cela pourrait provoquer une électrocution, des blessures ou un incendie.
- Mettez la batterie au rebut de manière appropriée. Une élimination incorrecte de la batterie peut entraîner des explosions ou des incendies. Les directives relatives à l'élimination des piles peuvent varier en fonction du pays et de la région.
HOMI® HIGH-DEFINITION MULTIMEDIA INTERFACE
Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes :
1. L'appareil ne doit pas produire de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
La distance entre l'utilisateur et le produit ne doit pas être inférieure à 20 cm.
La bande de 5150-5350MHz est réservée à l'usage intérieur.
Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes :
1. L'appareil ne doit pas produire de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.
La distance entre l'utilisateur et le produit ne doit pas être inférieure à 20 cm.
La bande de 5150-5350MHz est réservée à l'usage intérieur.
Customer Support :
