Type d'appareil	Pergola bio climatique
Matériau	Aluminium
Dimensions	Non précisé
Couleur	Non précisé
Type de lames	Orientables
Motorisation	Non précisé
Résistance aux intempéries	Oui
Utilisation	Protection solaire et ventilation
Installation	Fixation murale ou autoportée
Accessoires inclus	Non précisé
Poids	Non précisé
Garantie	Non précisé
Entretien	Facile
Écologique	Oui
Usage	Extérieur

FOIRE AUX QUESTIONS - PER 3660 BI HABRITA

Comment assembler la HABRITA PER 3660 BI ?

Veuillez suivre le manuel d'instructions fourni dans l'emballage. Assurez-vous de disposer de tous les outils nécessaires et de respecter les étapes d'assemblage dans l'ordre indiqué.

Quels sont les matériaux utilisés pour la HABRITA PER 3660 BI ?

La HABRITA PER 3660 BI est fabriquée en acier galvanisé et en polycarbonate, ce qui lui confère une durabilité et une résistance aux intempéries.

Comment nettoyer la HABRITA PER 3660 BI ?

Pour nettoyer la HABRITA PER 3660 BI, utilisez un chiffon doux et de l'eau tiède avec un savon doux. Évitez les nettoyants abrasifs qui pourraient rayer les surfaces.

Quelle est la garantie de la HABRITA PER 3660 BI ?

La HABRITA PER 3660 BI est accompagnée d'une garantie de 2 ans contre les défauts de fabrication.

Comment puis-je contacter le service client pour des problèmes avec la HABRITA PER 3660 BI ?

Vous pouvez contacter notre service client par email à [e-mail] ou par téléphone au 01 23 45 67 89.

La HABRITA PER 3660 BI est-elle résistante aux intempéries ?

Oui, la HABRITA PER 3660 BI est conçue pour résister aux intempéries, y compris la pluie et la neige, grâce à ses matériaux robustes.

Comment puis-je m'assurer que la HABRITA PER 3660 BI est bien fixée au sol ?

Assurez-vous d'utiliser les ancres fournies et de les fixer dans un sol solide. Il est conseillé de consulter le manuel pour les instructions précises de fixation.

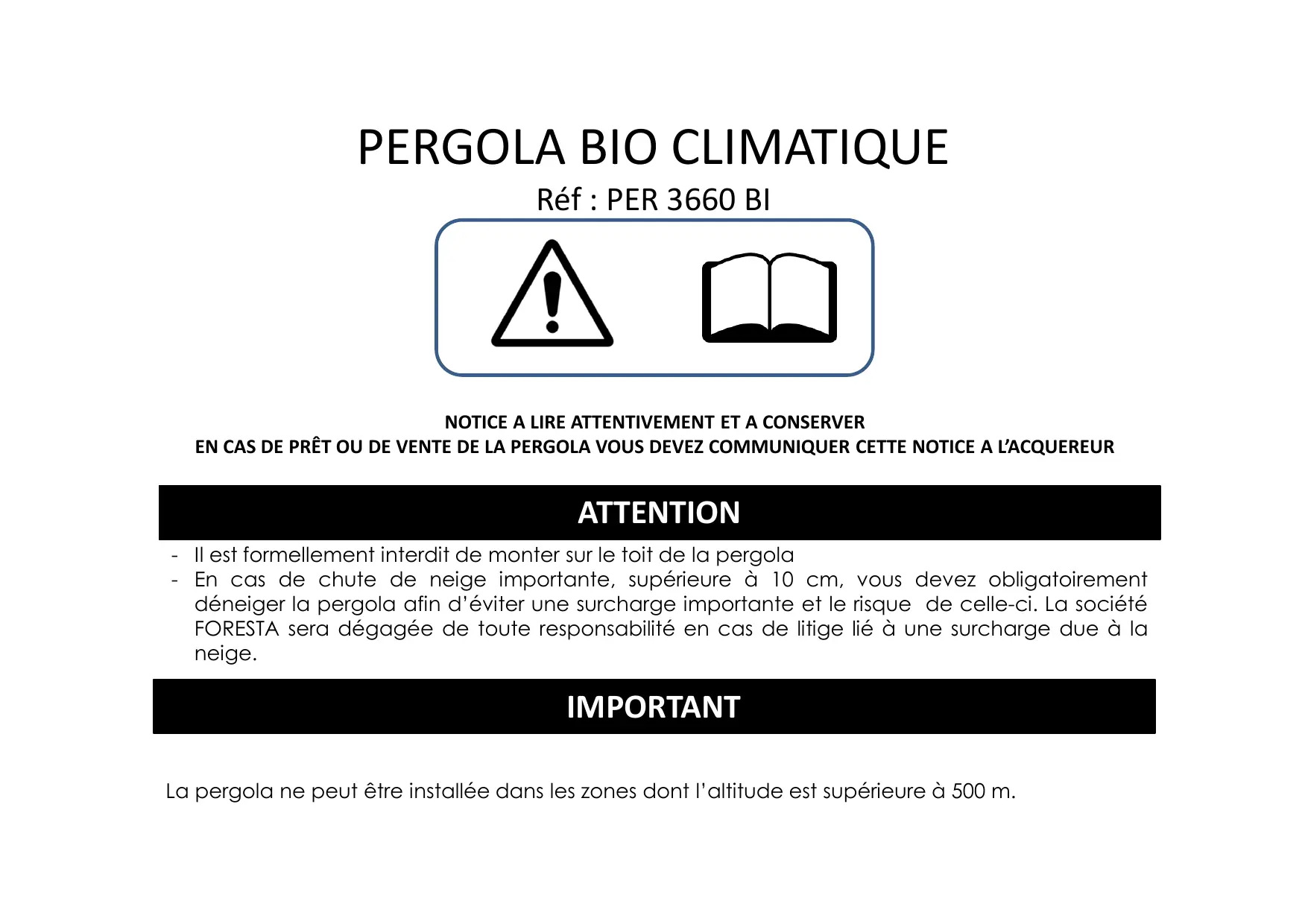

MODE D'EMPLOI PER 3660 BI HABRITA

• Il est formellement interdit de monter sur le toit de la pergola
• En cas de chute de neige importante, supérieure à 10 cm, vousdezobligatoirement déneiger la pergola afin d'eviter une surcharge importante et le risque de celle-ci. La société FORESTA sera dégagée de toute responsabilité en cas de litige lié à une surcharge due à la neige.

IMPORTANT

La pergola ne peut être installée dans les zones dont l'altitude est supérieure à 500 m.

IMPORTANT

ATTENTION :

• Cette pergola est fabriquée avec des matériaux qualitats. Les pergolas HABRITA proposent un espace de détente et représentant une protection contre les dommages causés par l'ensoleillement, la pluie légère, la sève et un peu de neige. Veiller à ancrer correctement la structure de la pergola HABRITA. Consulter le guide pour connaître les détails sur son ancrage. Il incombe à l'utiliser d'assurer un ancrage ajustat et de garder le toit correctement posé et exempt de neige et de débris. Il est important de facilititer l'écoulement de l'eau/neige sur et à travers la structure, les poteaux et les pieds en vue d'empêcher toute stagnation qui pourrait endommager le produit. Veiller à dire et à vous assurer de bien comprendre les détails de l'installation, les avertissements et les mises en garde avant d'entreprenevre l'installation des pergolas HABRITA.

SECURITE :

• Certaines pièces peuvent être coupantes. Il faut être prudent lors de la manipulation des éléments.
• Toujours porter des gants, des lunettes de protection et des vêtements à manches longues lors de l'assemblage oupendant toute opération de maintenance sur votre produit.
• Ne pas tenter de construire le produit dans des conditions venteuses ou humides. Pour éviter les blessures, ne pas laisser les enfants jouer autour ou à proximé de la zone d'assemblage du produit.
• Ne pas grimper ou ne pas se tenirABOUT sur le toit du produit.
• En cas de neige et de grêle, veiller à bien régler les ventelles en position ouvertes.
• Attention, en cas de non-respect des recommandations de montage, la garantie ne pourra pas etre appliquee.
  L'evacuation de I'eau de pluie se fait par transfert vers les gouttières laterales et ensuite par l'intérieur des poteaux.

DANGER :

• Avant d'entreprenevre l'installation, vérifier les autorisations nécessaires et les règlementations auprès de votre mairie concernant les abris temporaires.
• Choisir correctement l'emplacement ou placer votre pergola.
• Placer le produit à l'abri des vents dominants.
• Choiser votre emplacement avant de commencer le montage. Vous assurer que la surface de montage est nivelée et qu'il n'y a pas d'objets pointus afin d'éviter tous risques de rayures ou de dommages sur le produit.
  VOUS TENIR ELOIGNE DES FILS ELECTRIQUES.
• Eviter les lignes électriques, les branches d'arbres et les autres types de structures. Avant de creuser, vérifier la présence de tuyaux ou de fils enfouis. Ne pas installer la pergola HABRITA à proximé d'un mur, d'un toit ou de toute autre structure pouvant empêcher l'écoulement du vent, stopper l'évacuation de la neige, de la glace ou des débris. Ne Suspendre AUCUN objet au toit.

IMPORTANT

ATTENTION :

• Ne pas ranger des liquides inflammbles (essences, huiles, kerosene, petrole lampant, etc..) à proximé de la pergola. Ne pas exposer le dessus de la pergola au feu ou à toute source d'incendie.
• Ne pas laisser de produits salins ou ayant eté en contact avec de l'eau saline toucher la structure de la pergola.
• Ne pas enterrer ou placer de charges sur ou en appui sur les pieds de la pergola.
• Ne pas placer d'objet en appui sur la structure de la pergola et sur ses lattes.

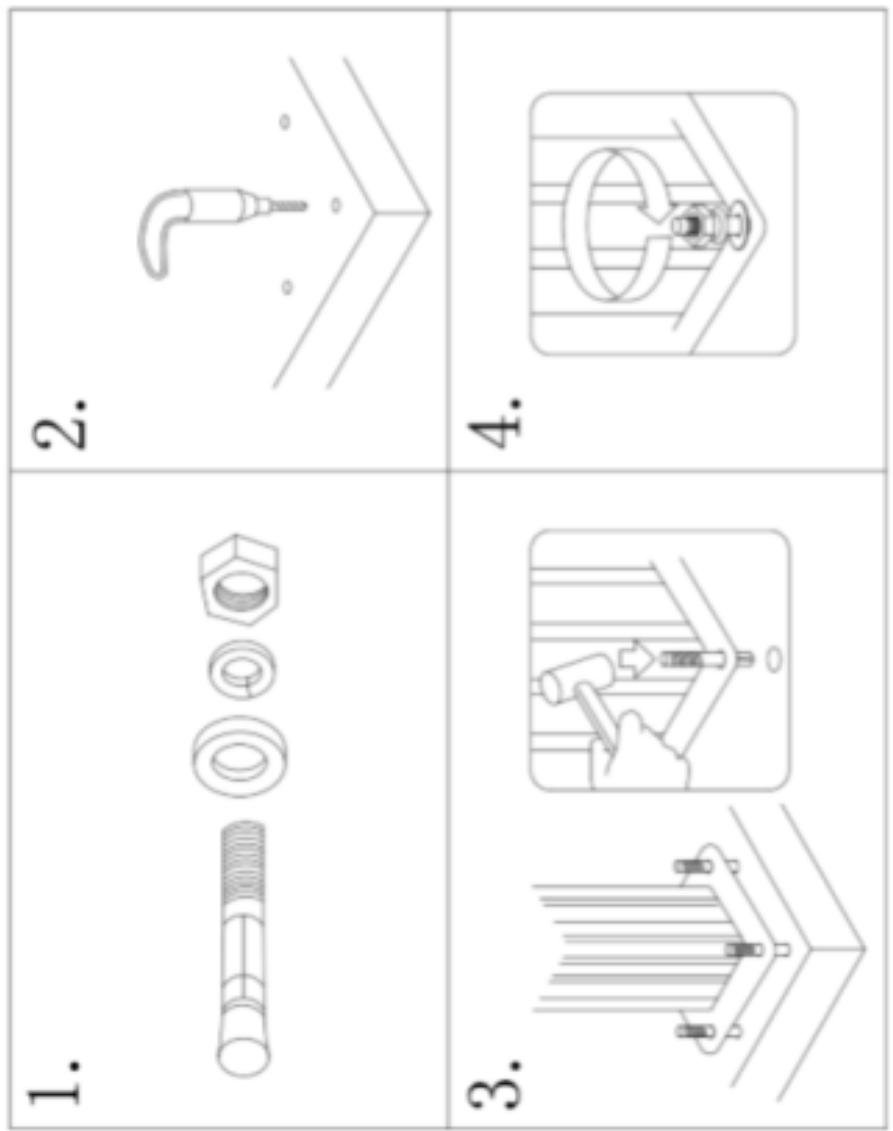

ANCRAGE ET INSTALLATION DE L'ARMATURE :

• IL INCOMBE A L'UTILISATEUR D'ASSURER L'ANCRAGE ADEQUAT DE L'ARMATURE.
• Le fabricant n'assume aucune responsabilité pour les dommages causés à la pergola ou à son contenu par les catastrophes naturelles ou événements particuliers. Toute pergola n'était pas ancreé solidement risque de se déplacer et de cause des dommages, qui ne seront pas imputables au fabricant.
• Vérifier périodiquement les ancrages pour assurer la stabilité de la pergola.
• Le fabricant ne peut être tenu pour responsable si le produit occasionne des dégats chez son propriété ou à l'extérieur de la propriété de celui-ci.
• Dès l'achat de votre pergola, penser à faire la déclaration d'achat auprès de votre assurance afin d'être couvert en cas de tempête ou autres conditions météorologiques aboutissant à une détiéroration de la pergola et d'être couvert lors d'une intempérie majeure déclarée « catastrophe naturelle ».

INFORMATIONS COMPLEMENTAires

LA GARANTIE NE CONCERNE PAS :

• Les griffes, empreintes, éclats, coups ou brûlures - les défauts ou déteriorations provoqués par un usage différent de celui pour lequel le produit a été créé, par une mauvaise utilisation ou par le non-respect de la notice de montage, guide de pose ou des conseils d'utilisation et d'entretien ;
• Les détiérations ou défauts provoqués lors de la livraison, de l'installation ou du montage, par le distributeur, l'installateur ou le consommateur;
• Les défauts d'aspect visibles lors de la livraison du produit et non signalés à ce moment précis;
• Les modifications d'aspect du produit consécutives à l'utilisation, en particulier pour les éléments soumis à l'usure;
• Les pieds entrés ou sur lesquels on aura placé une charge dessus ou à proximité,
• toutes déformations, enforcements ou griffures dus à l'appui d'un corps extérieur à la pergola sur la structure ou le toit de cette-ci
• les modifications de fixation et d'installation ne respectant pas les recommandations de la notice de montage ;
• Les produits qui ont été entreprises dans des conditions inadaptées.

Délais de la garantie :

• La garantie prend effet le jour d'achat par le consommateur.
• La garantie couvre les pieces reconnues defectueuses par FORESTA, resultant, par exemple, de vices de fabrication matieres-premières.

Demande de garantie :

• Toute demande de garantie doit être formulée au revendeur uniquement ;
• Accompagner votre demande d'une description écrite et claire de l'avarie constatée, ainsi que de photos claires, précises et détaillées.
• Nous garantissons la fourniture de pieces détachées pendant 2 ans à compter de l'achat du produit.

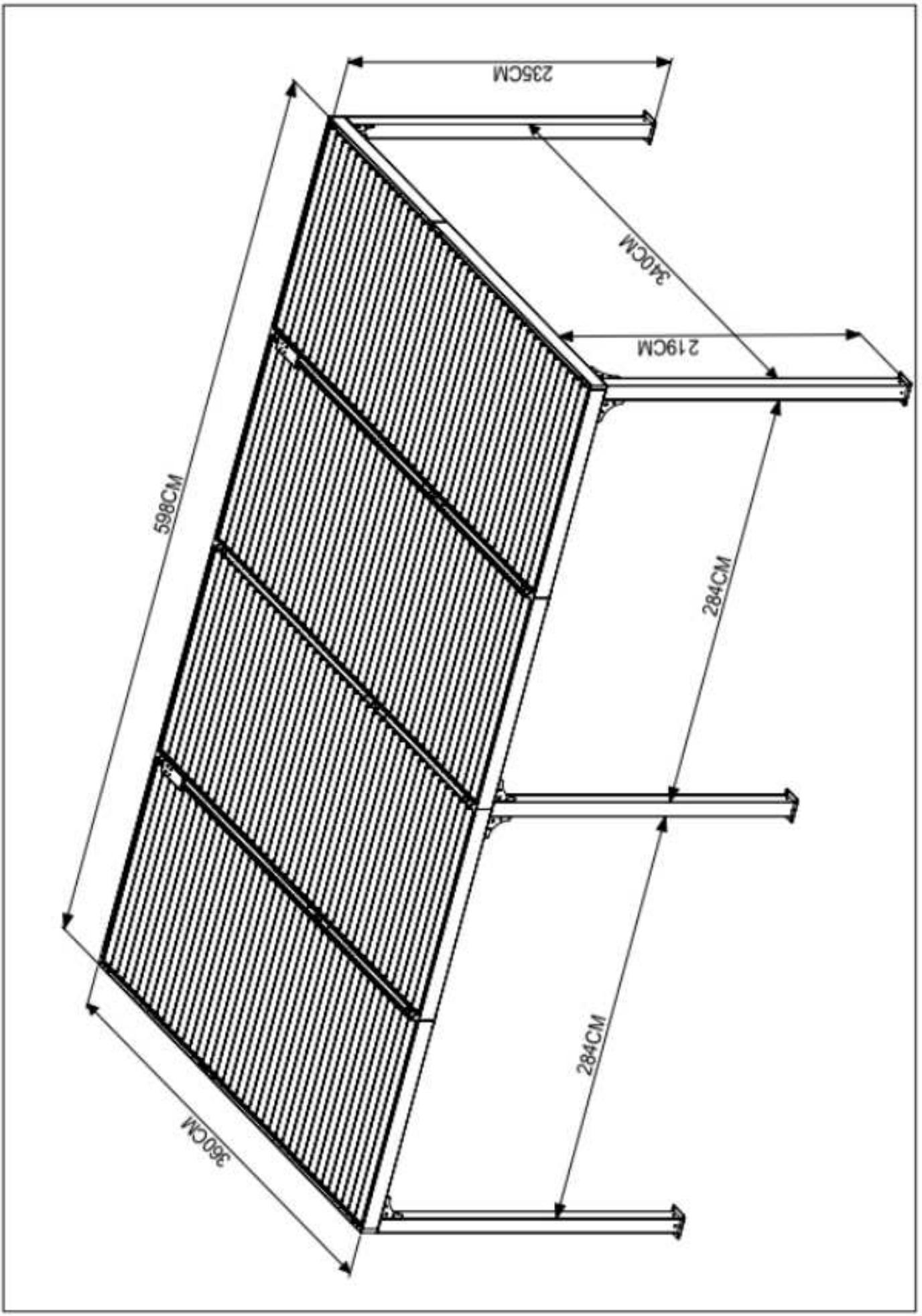

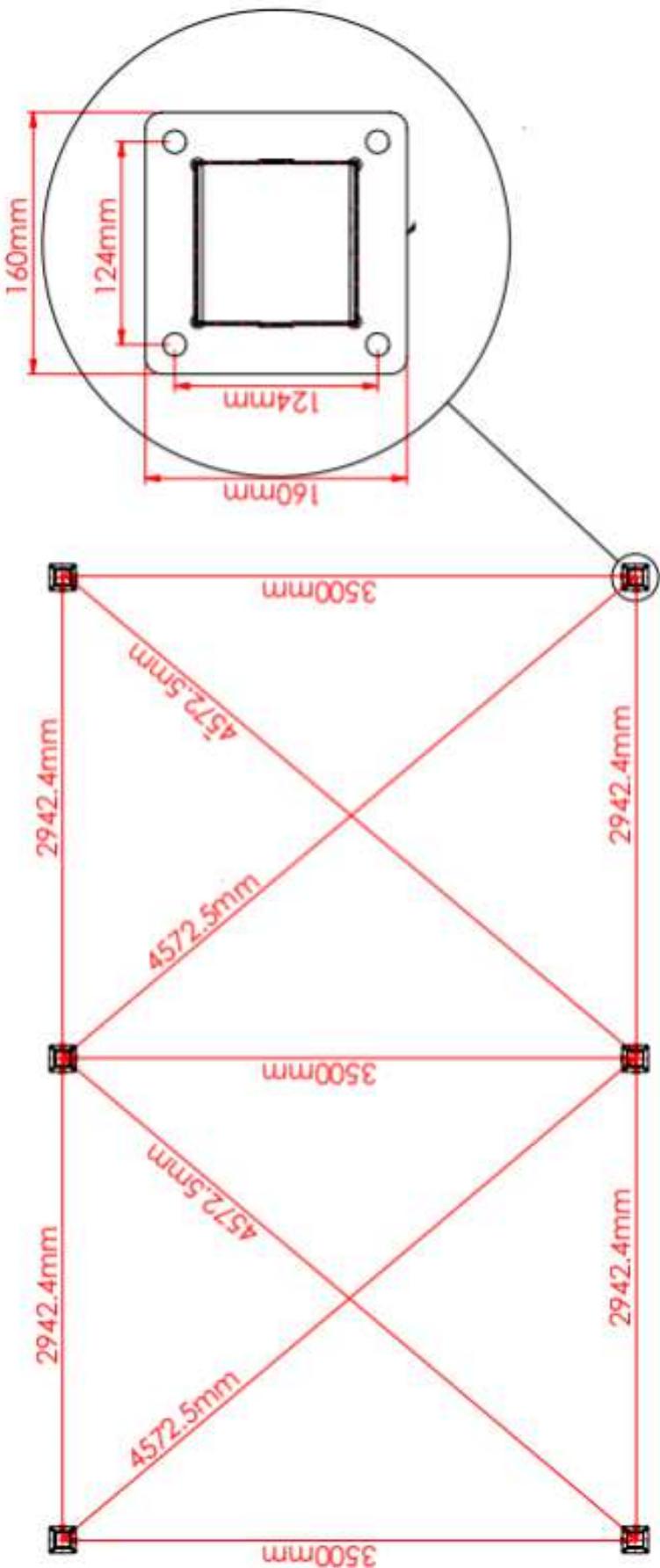

PLAN DE SOUBASSEMENT

Dimensions de la platine

Dimensions au centre des pieds

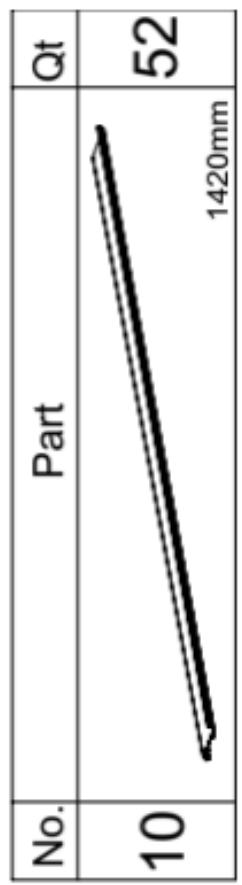

Emplacement des pieces dans les cartons

CARTON N°1

Emplacement des pieces dans les cartons

CARTON N°2

Emplacement des pieces dans les cartons

CARTON N°3

No.	Part
5A	1492mm	2
30	1994mm	4
31	1550mm	4
39	1885mm	2
40	1615mm	1
41	1615mm	1

Emplacement des pieces dans les cartons

CARTON N°4

No.	Part
17		2
21		8
34		6
37		4
43		2

No.	Part
11		6
12		14
13		4
14		6
15		312
16		2

Emplacement des pieces dans les cartons

CARTON N°5-1

No.	Part
27		2
62		3
35		2
35A		1
36		2
36A		1
38		2
42		4

No.	Part
18		2
19		2
20		6
20A		2
22		2
23		2
24		2
25		2
26		2

Emplacement des pieces dans les cartons

CARTON N°5-2

No.	Part
52	1/4"x70mm	2
53	1/4"	328
54	1/4"	318
56		156
57		2
59		24
60		1
61	1/4"x50mm	4

No.	Part
44		2
45		2
46		2
47	M4x10mm	636
48	1/4"x12mm	28
49	1/4"x15mm	268
50	1/4"x13mm	156
51	1/4"x25mm	312

Emplacement des pieces dans les cartons

CARTON N°6

CARTON N°7
CARTON N°8

Listedespièces

NO.		QT	NO.		QT	NO.		QT
1	2190mm	4	6	2190mm	1	16		2
1A	2190mm	2	7	1404mm	1	17		2
2	2190mm	2	8	2190mm	1	18		2
2A	2190mm	1	9	1404mm	1	19		2

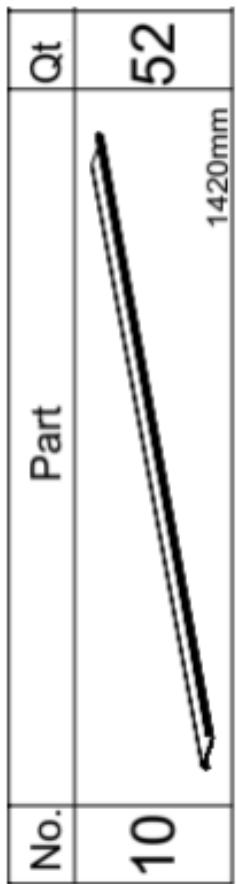

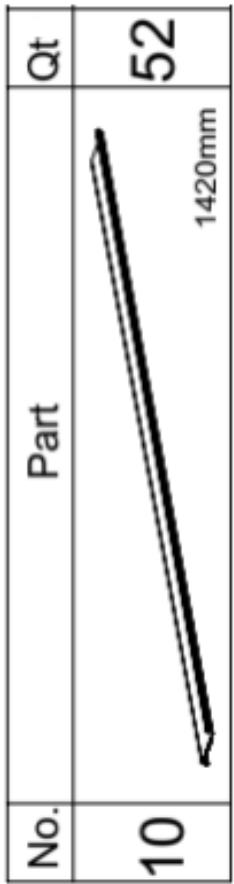

3	1354mm	2	10	1420mm	156	20		6
3A	1354mm	1	11		6	20A		2
4	1472mm	2	12		14	21		8
4A	1492mm	2	13		4	22		2
5	1472mm	2	14		6	23		2
5A	1492mm	2	15		312	24		2

Listedespièces

NO.		QT	NO.		QT	NO.		QT
25		2	35		2	43		2
26		2	35A		1	44		2
27		2	36		2	45		2

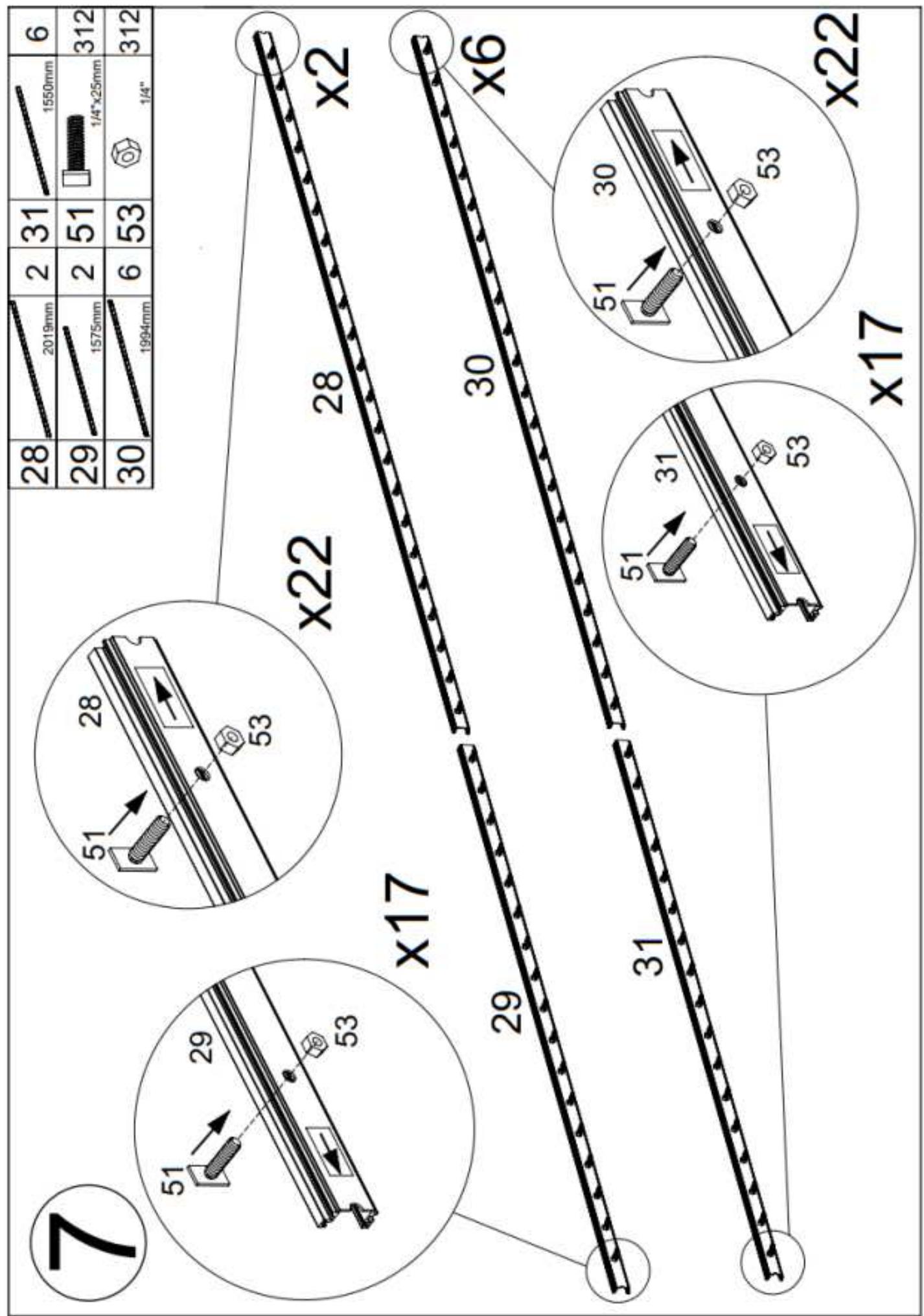

28	2019mm	2	36A		1	46		2
29	1575mm	2	37		4	47	M4x10mm	636
30	1994mm	6	38		2	48	1/4"x12mm	28
31	1550mm	6	39	1885mm	4	49	1/4"x15mm	268
62		3	40	1614mm	2	50	1/4"x13mm	156
			41	1614mm	2	51	1/4"x25mm	312
34		6	42		4	52	1/4"x70mm	2

Listedespièces

NO.		QT	NO.		QT	NO.		QT

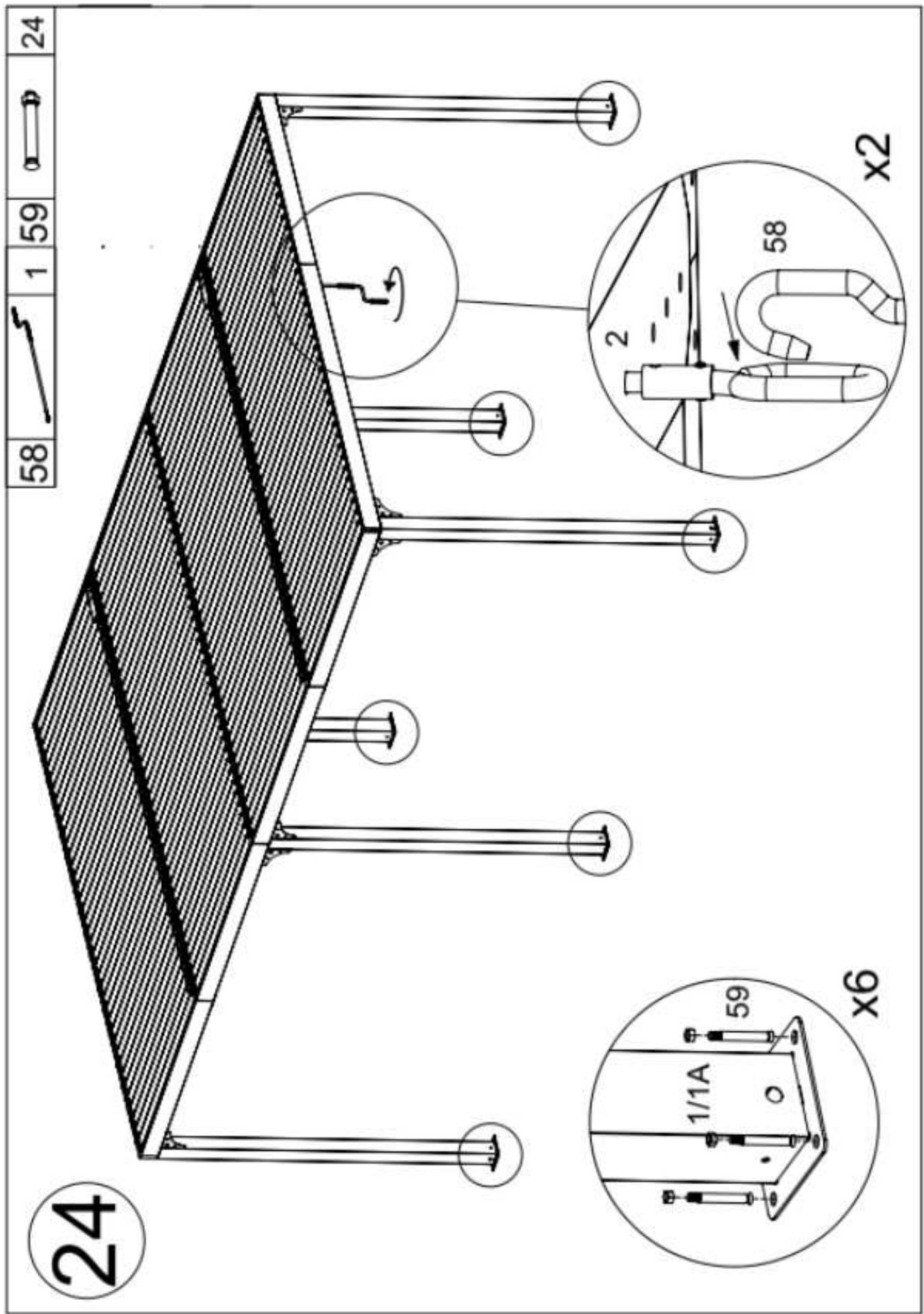

53	1/4"	328
54	1/4"	318
56		156
57		2
58		1
59		24
60		1
61	1/4"x50mm	4

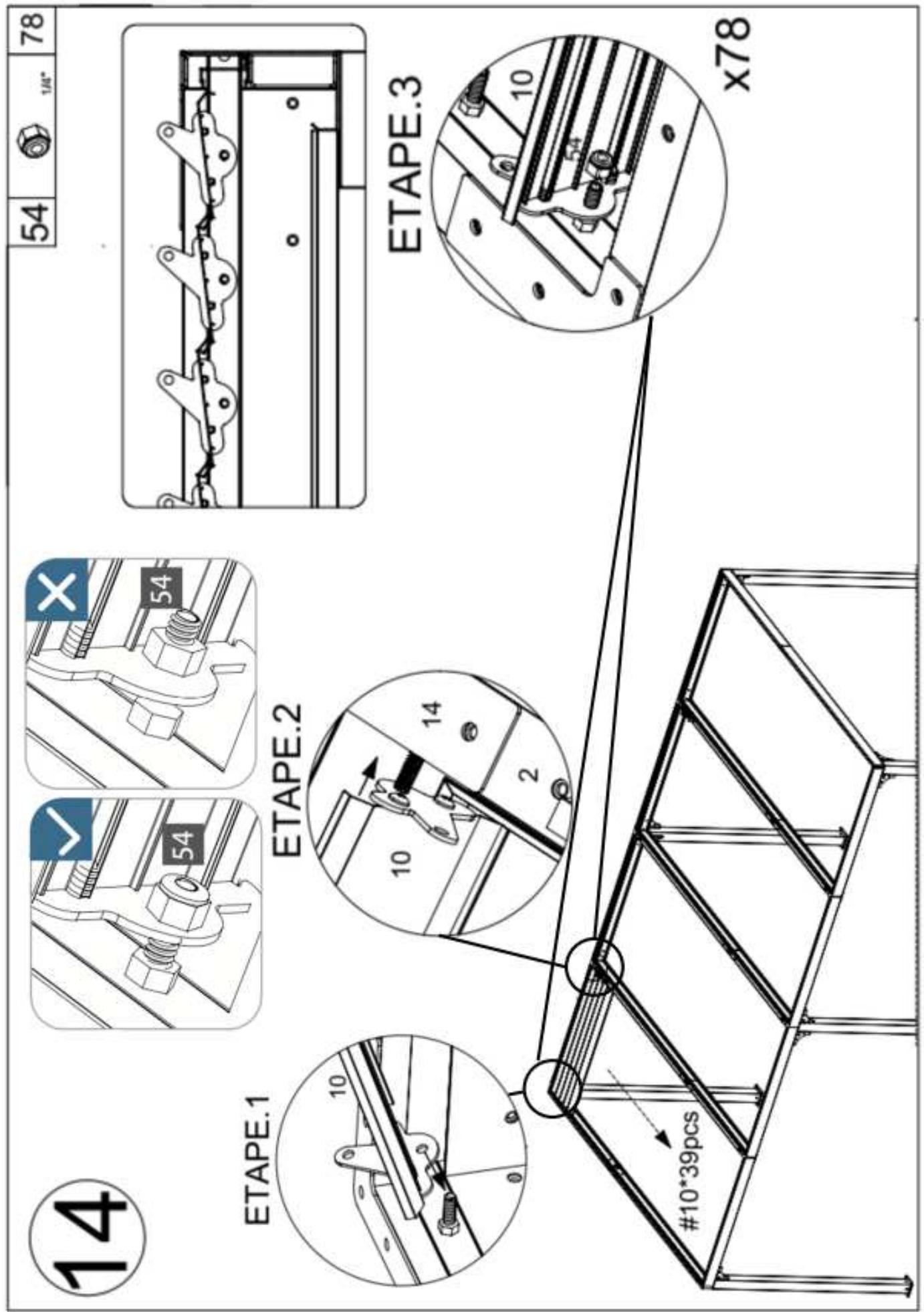

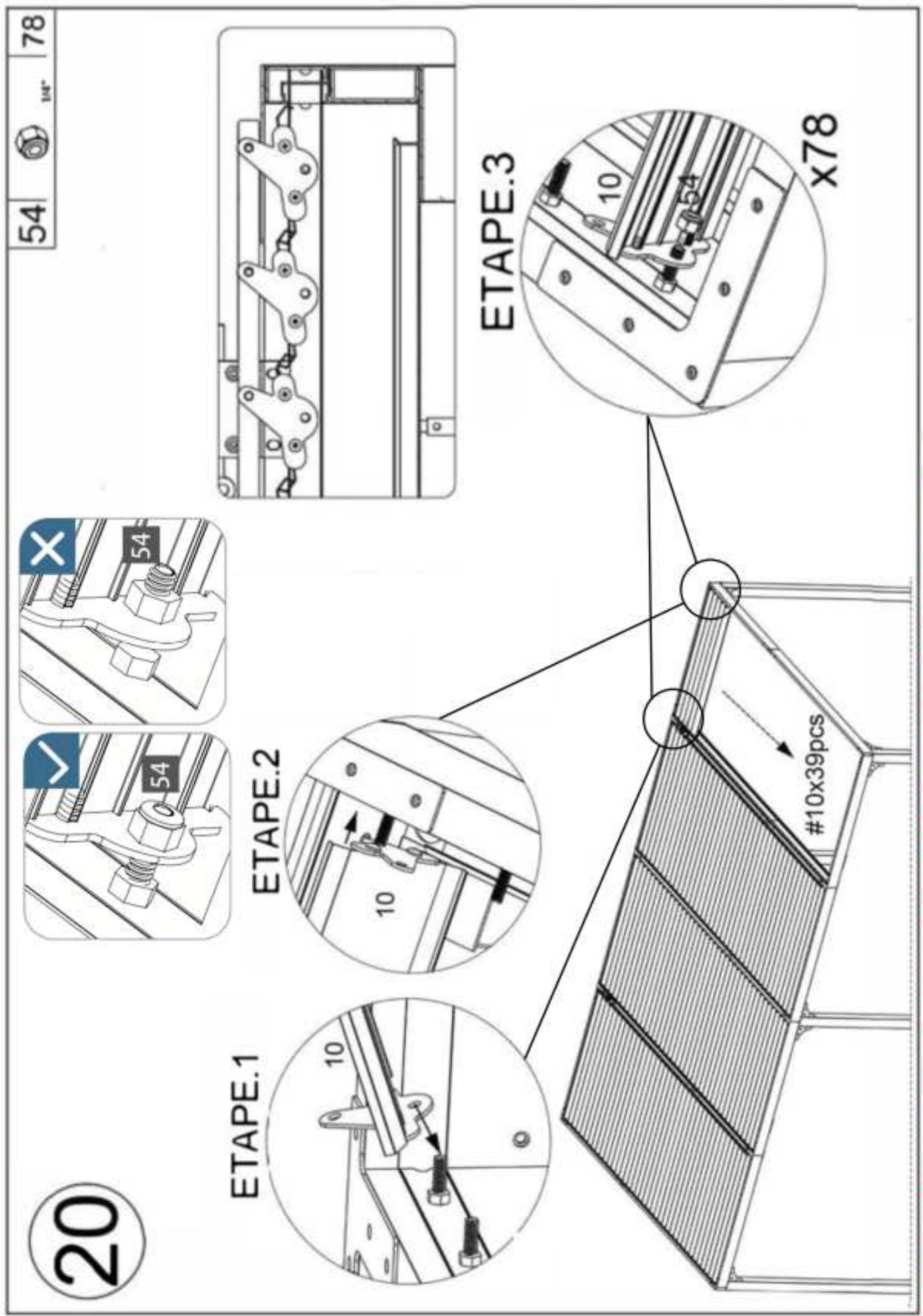

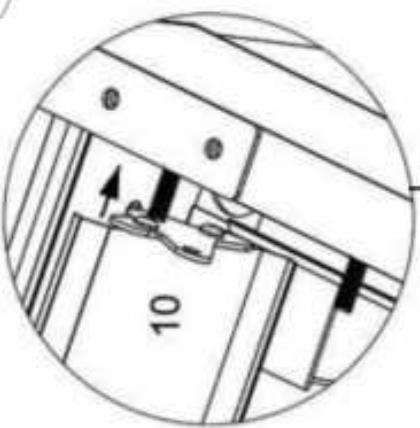

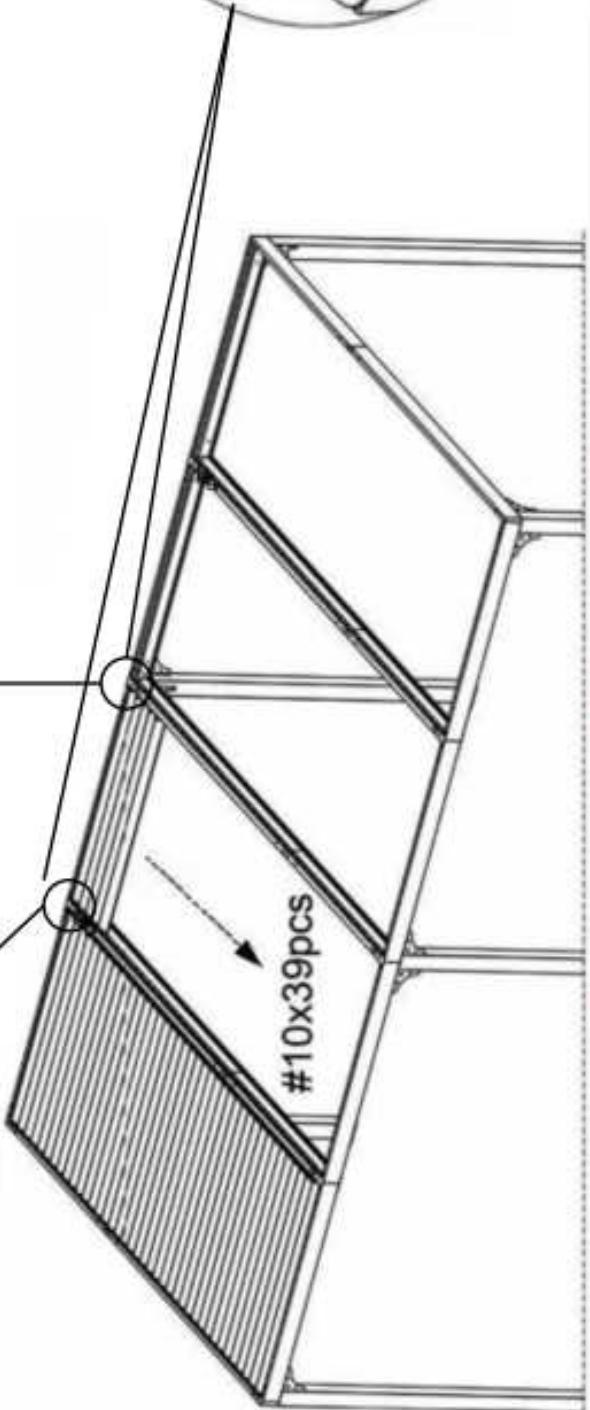

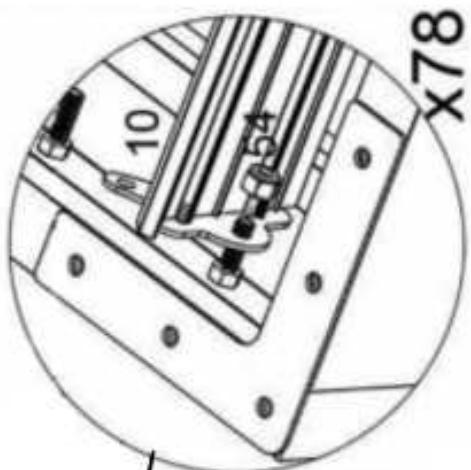

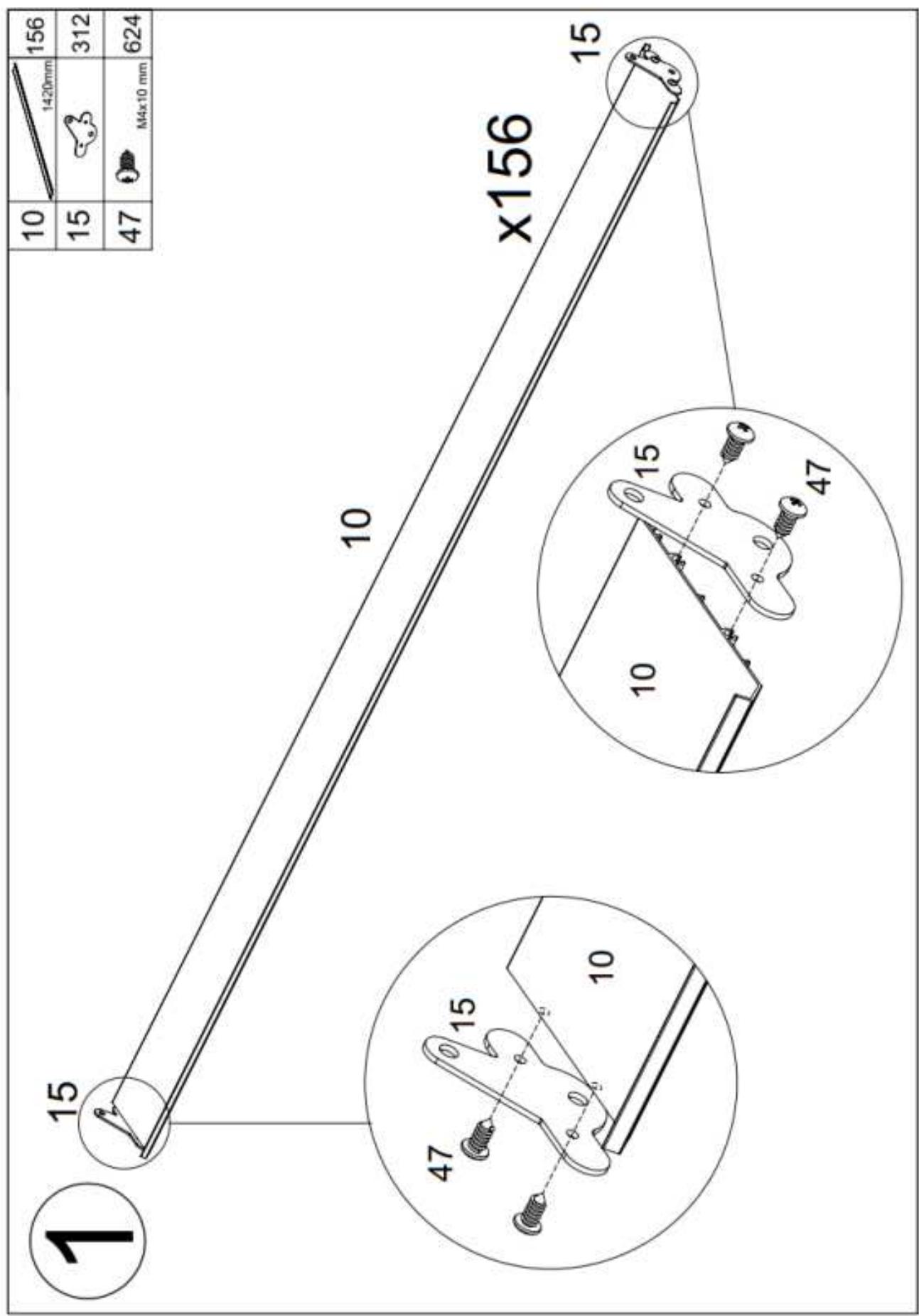

ATTENTION : veiller à serrer parfaitement les pieces n°15 à la ventelle n°10

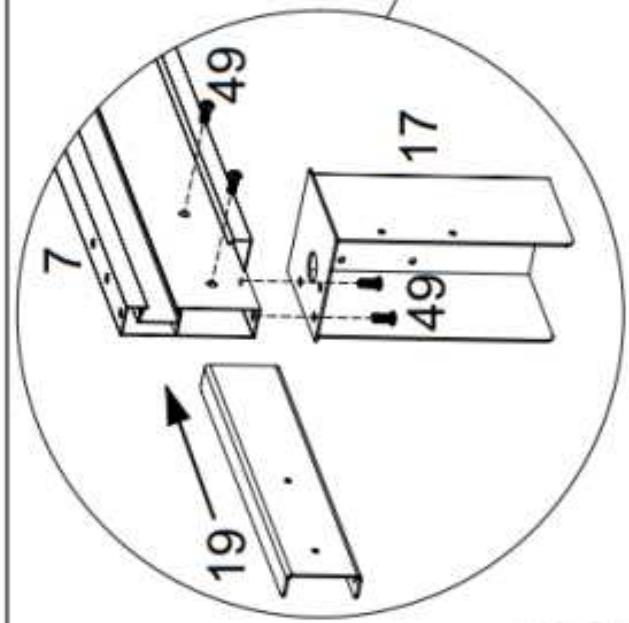

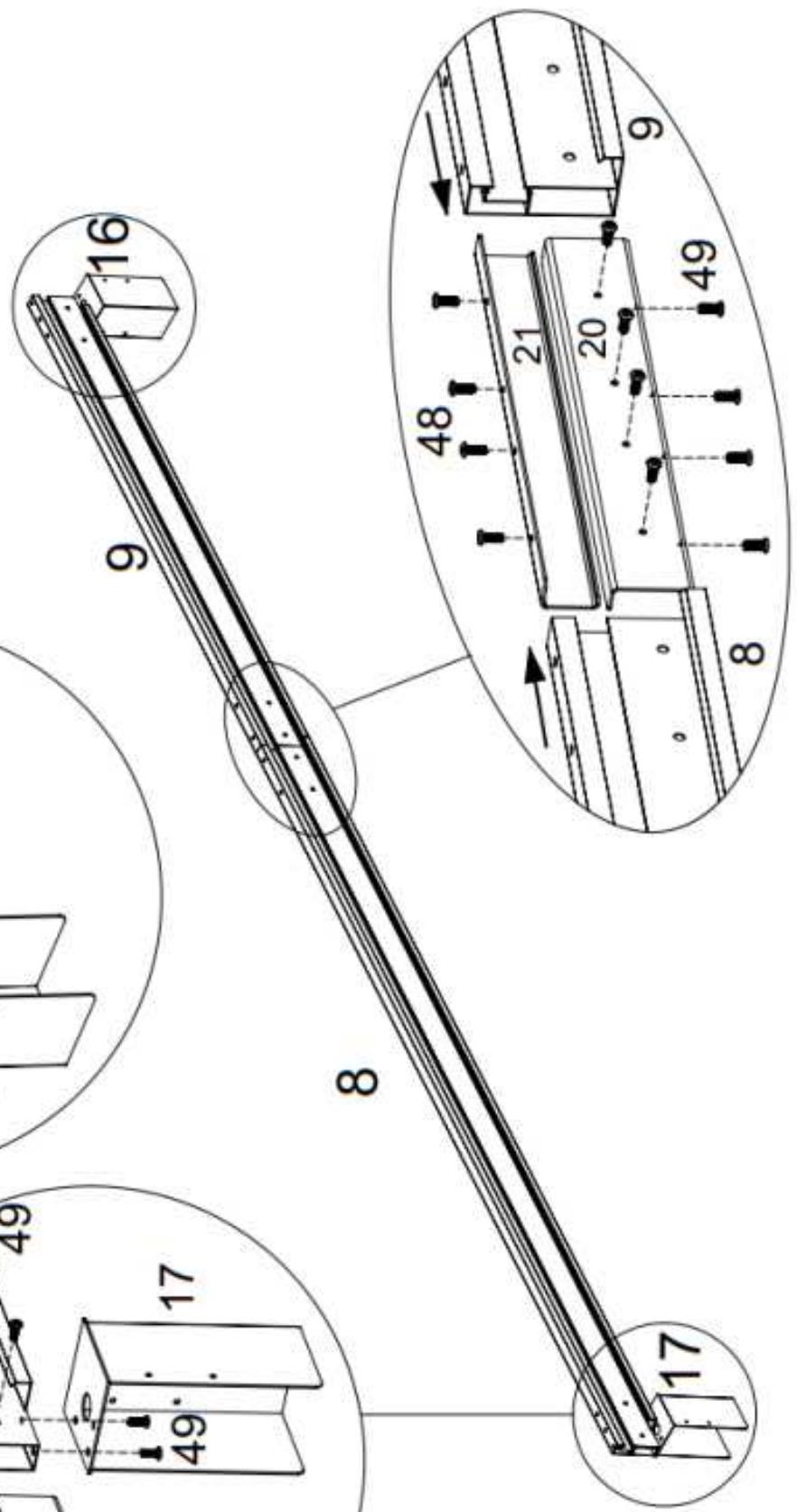

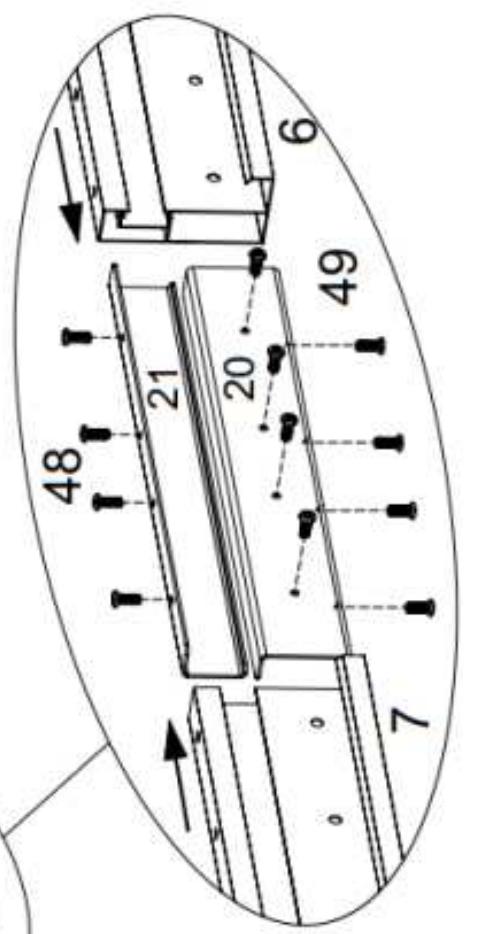

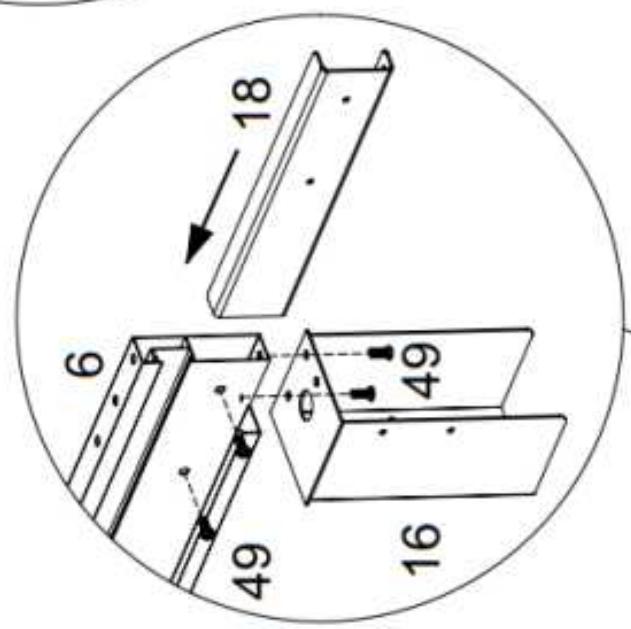

6	2190mm	1	19		1
7	1404mm	1	20		1
16		1	21		1
17		1	48	1/4"x12mm	4
18		1	49	1/4"x15mm	16

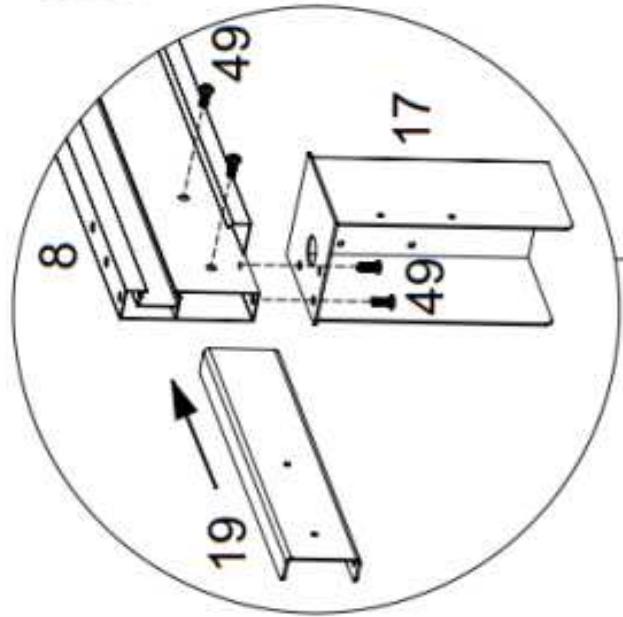

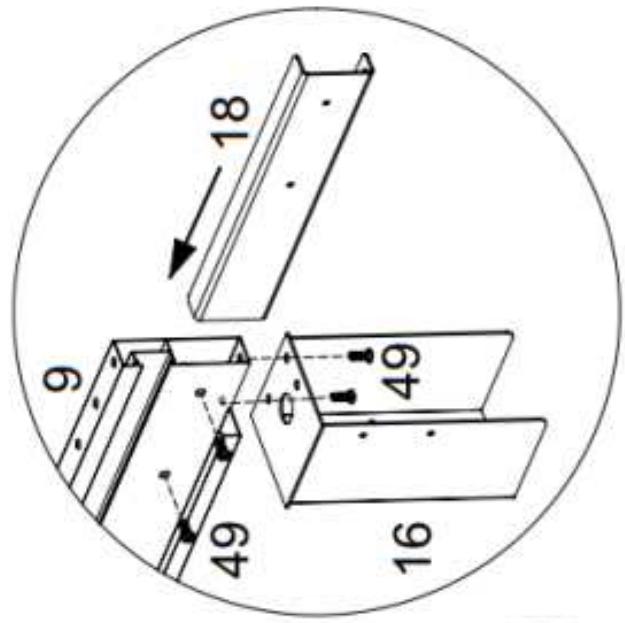

8	2190mm	1	19		1
9	1404mm	1	20		1
16		1	21		1
17		1	48	1/4"x12mm	4
18		1	49	1/4"x15mm	16

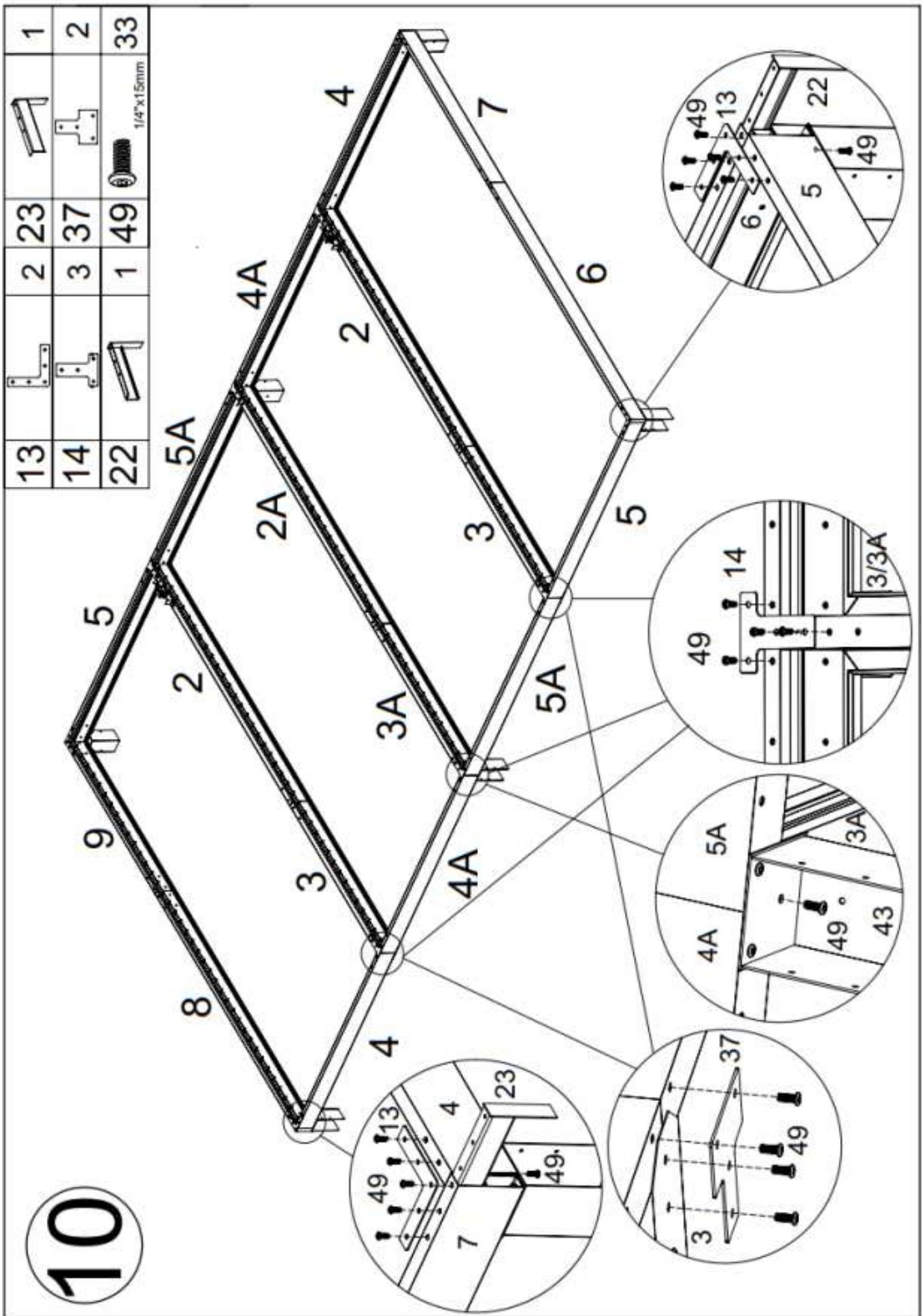

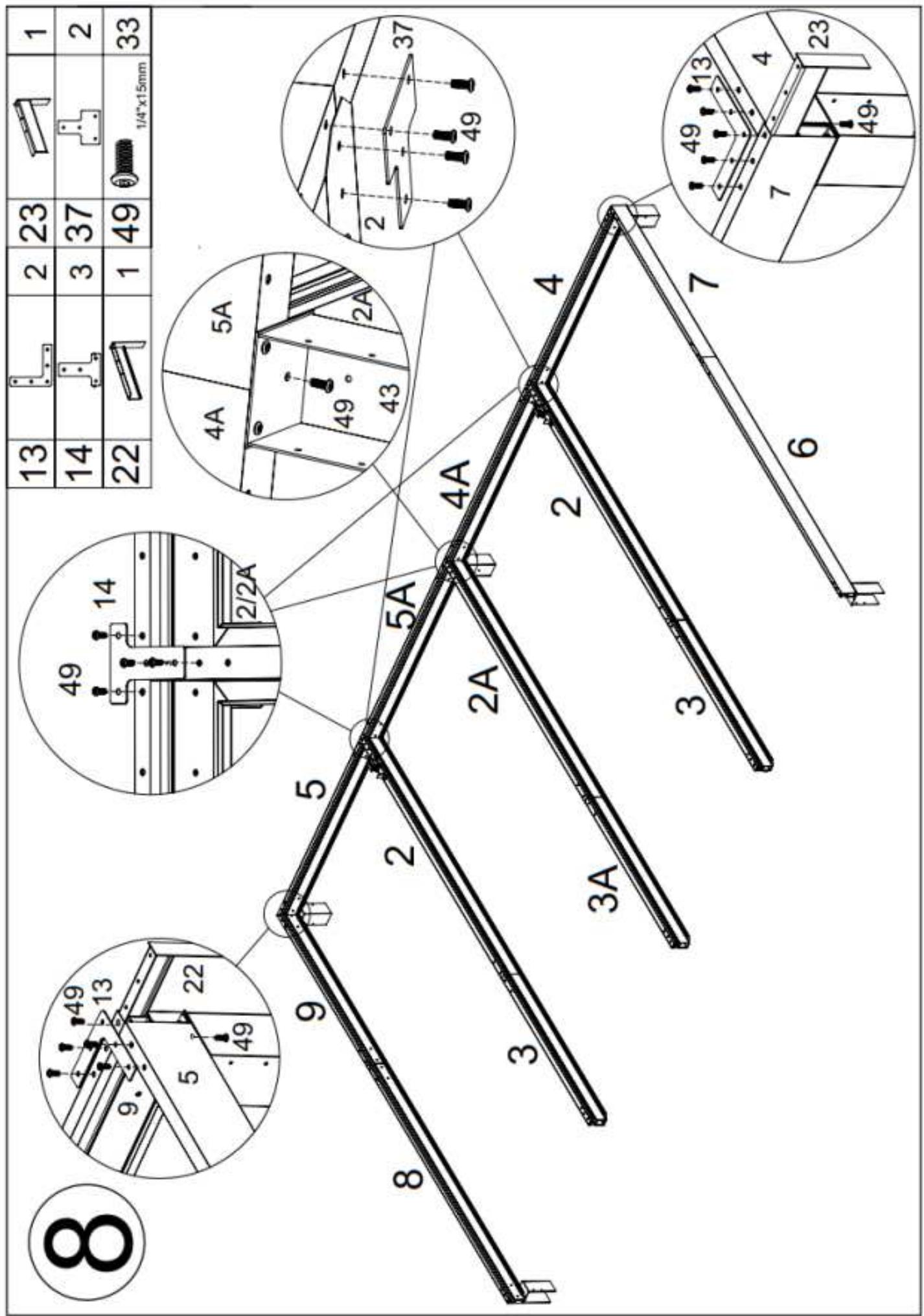

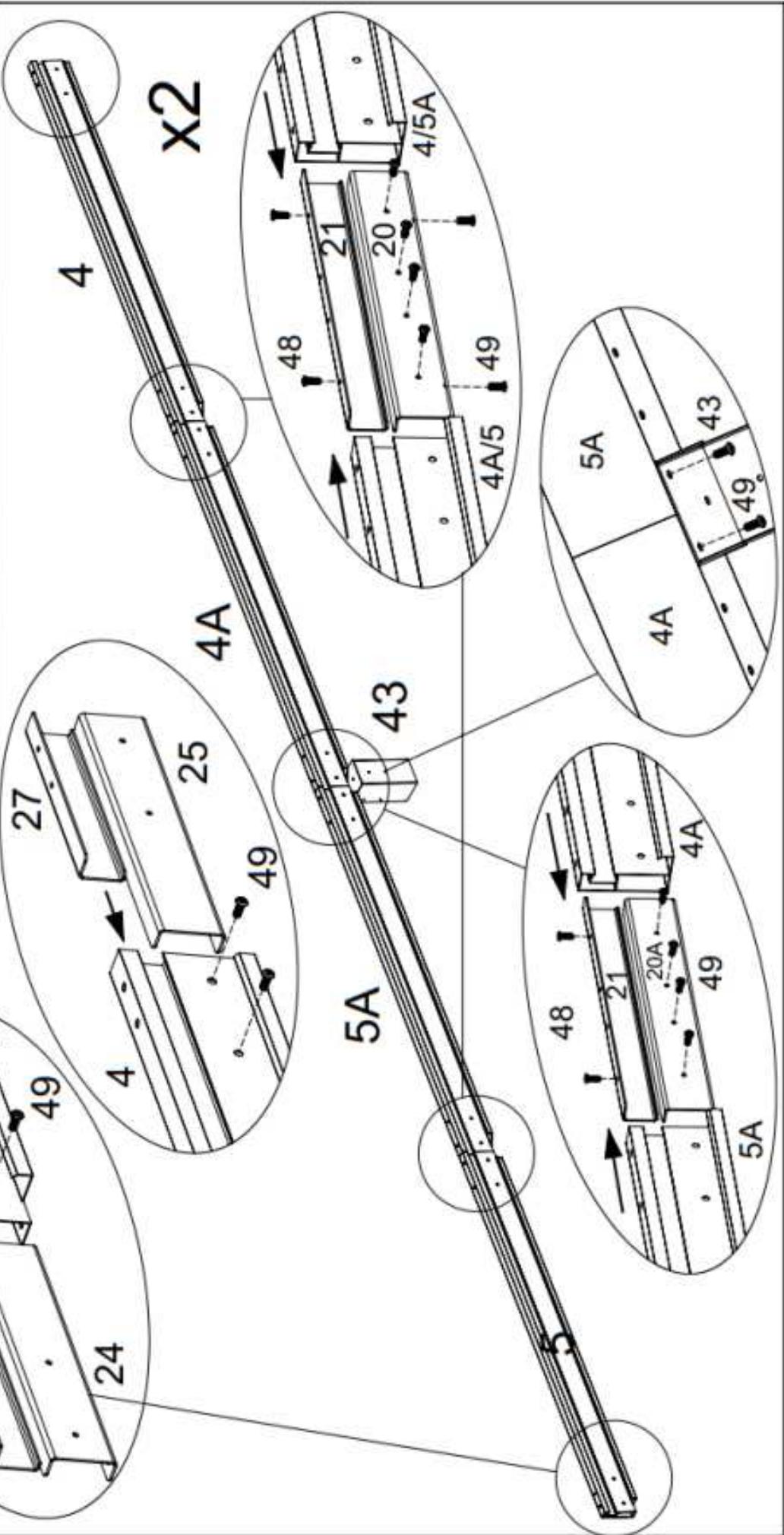

4	1472mm	2	20A		2	27		2
4A	1482mm	2	21		6	43		2
5	1472mm	2	24		2	48	1/4"x12mm	12
5A	1492mm	2	25		2	49	1/4"x15mm	44
20		4	26		2

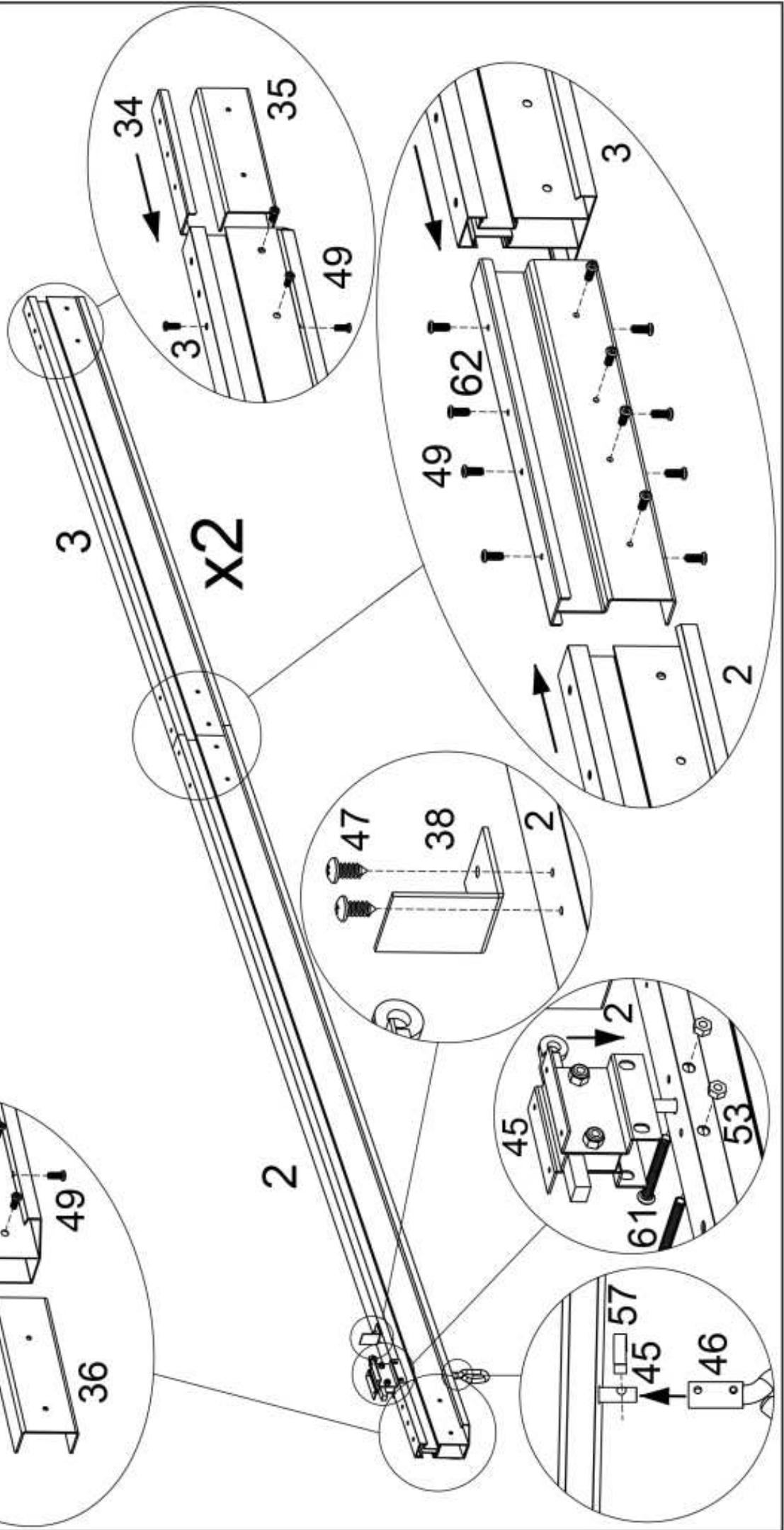

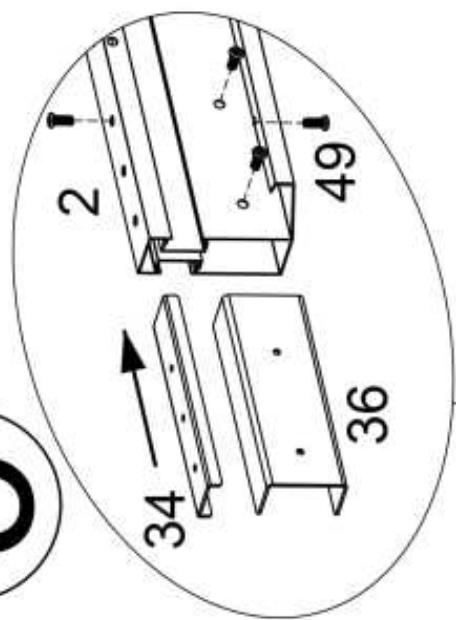

2	2190mm	2	35		2	47	M4x10mm	4
3	1354mm	2	36		2	49	1/4"x15mm	40
62		2	38		2	53	1/4"	4
			45		2	57		2
34		4	46		2	61	1/4"x50mm	4

(5)

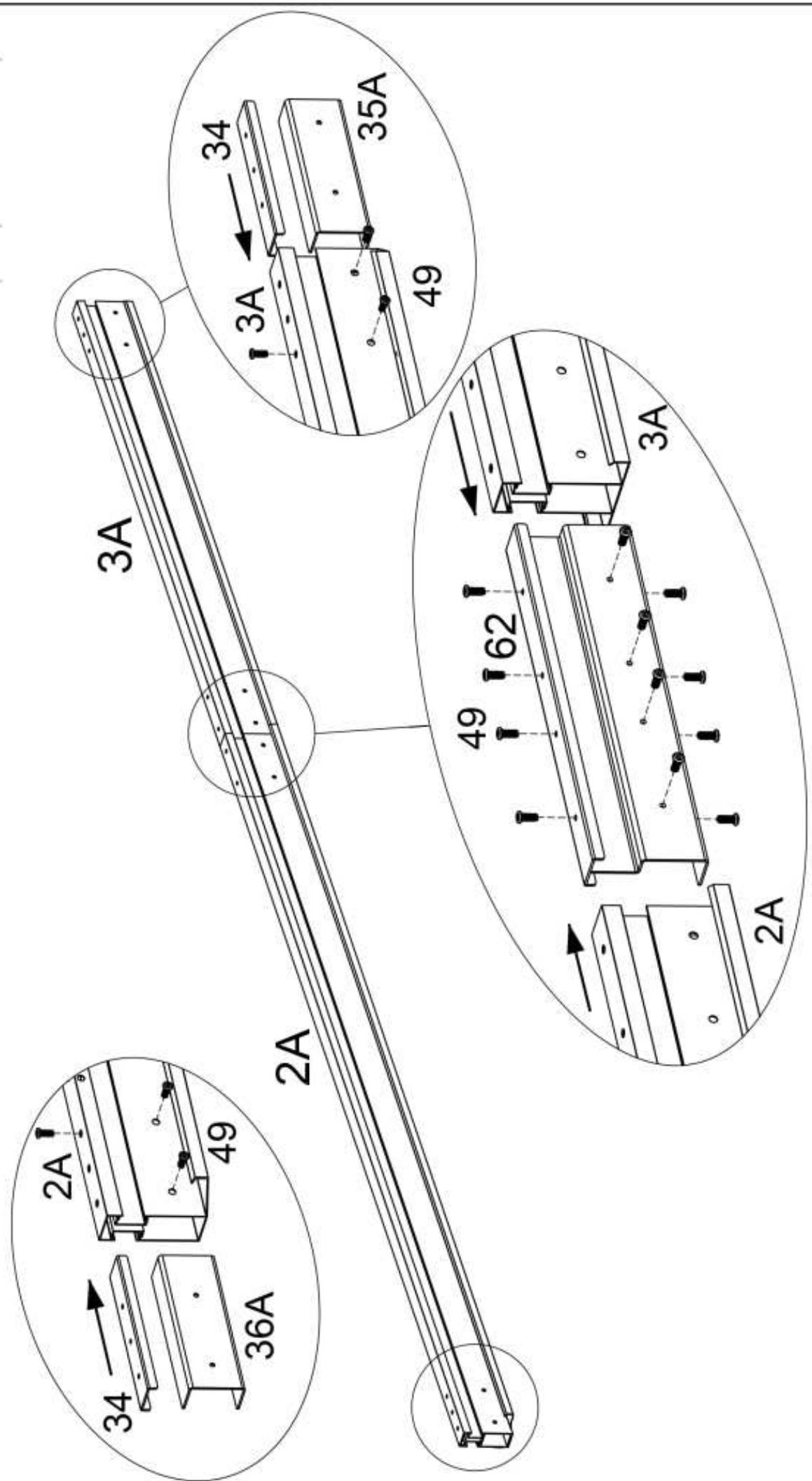

2A	2190mm	1	34		2
3A	1354mm	1	35A		1
62		1	36A		1
			49	1/4"x15mm	18

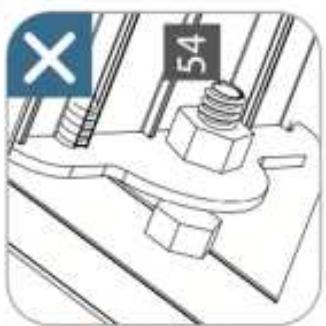

veiller à serrer modérément les écrous afin de ne pas entraver le bon fonctionnement du mecanisme.

ATTENTION: veiller à serrer modérément les écrous afin de ne pas entraver le bon fonctionnement du mecanisme.

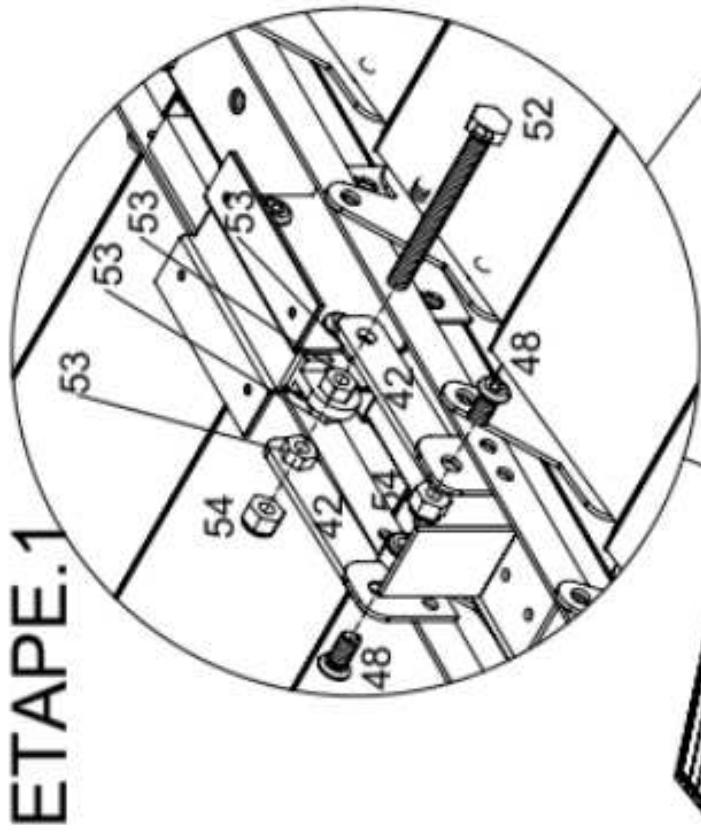

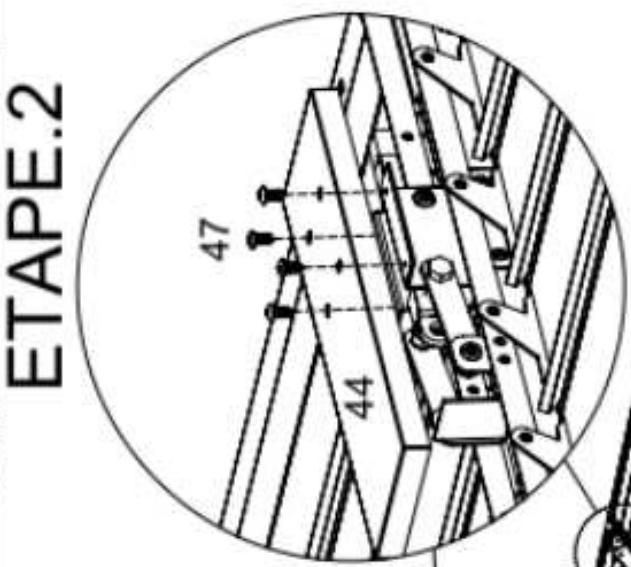

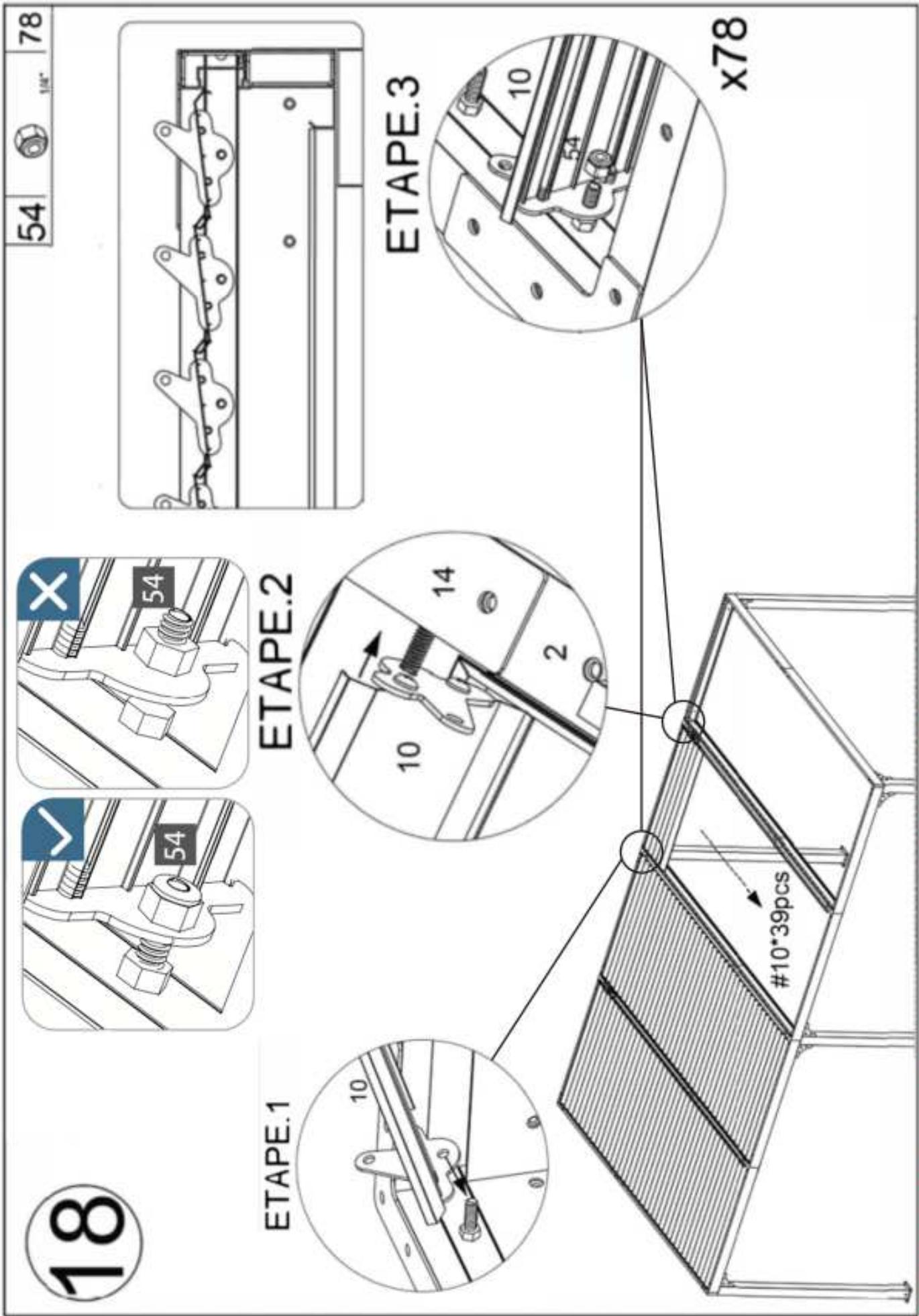

ETAPE.1 ETAPE.2

ETAPE.3

ATTENTION: veiller à serrer modérément les écrous afin de ne

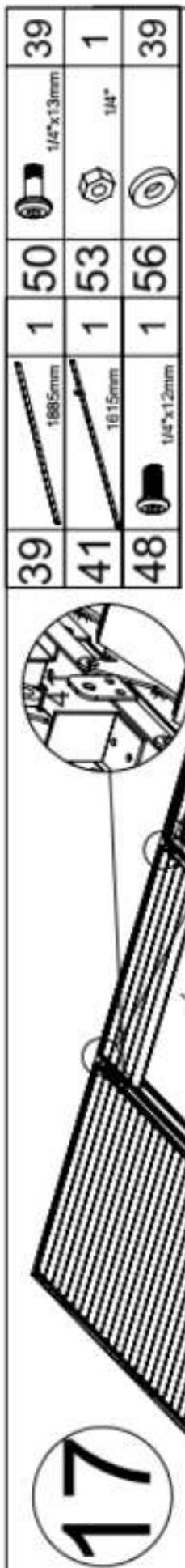

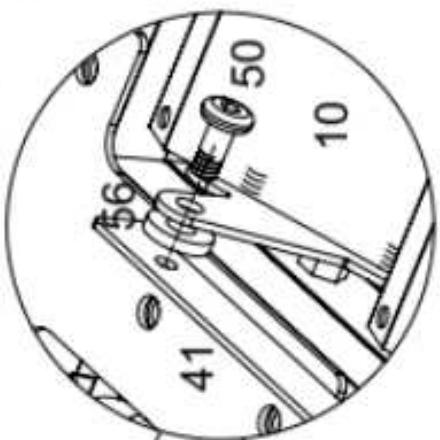

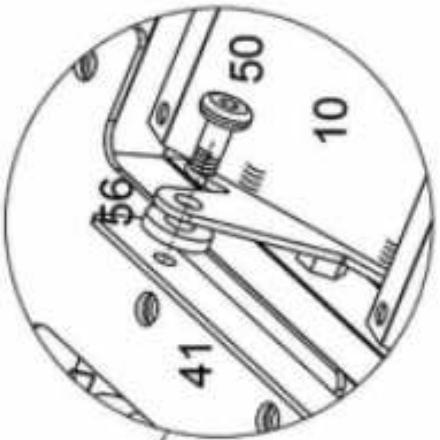

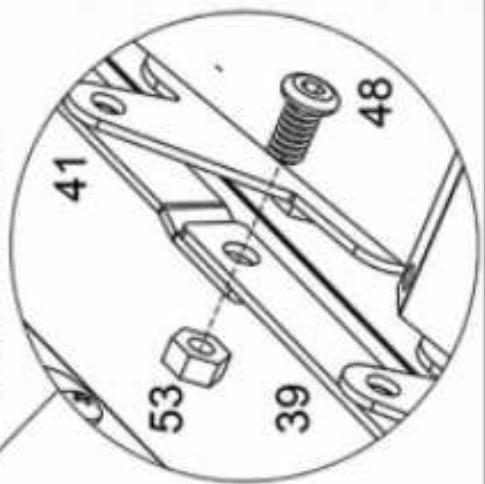

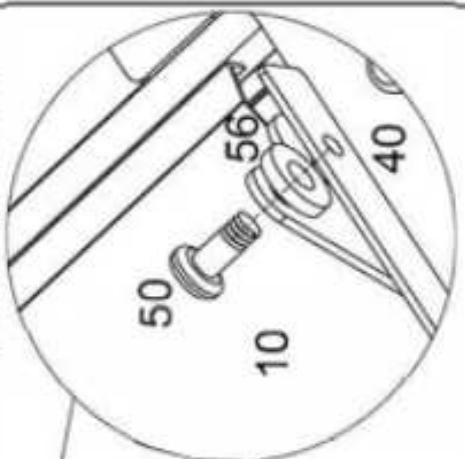

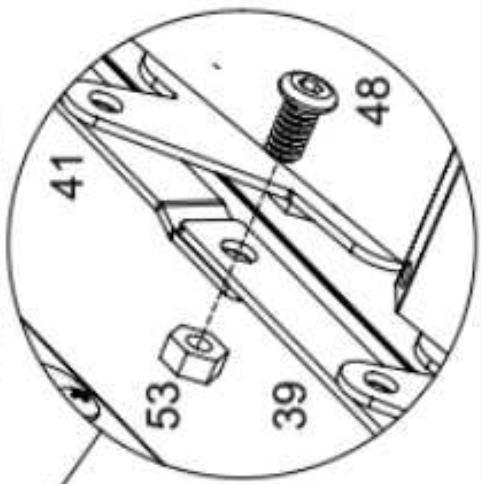

39	1885mm	1	50	1/4"x13mm	39

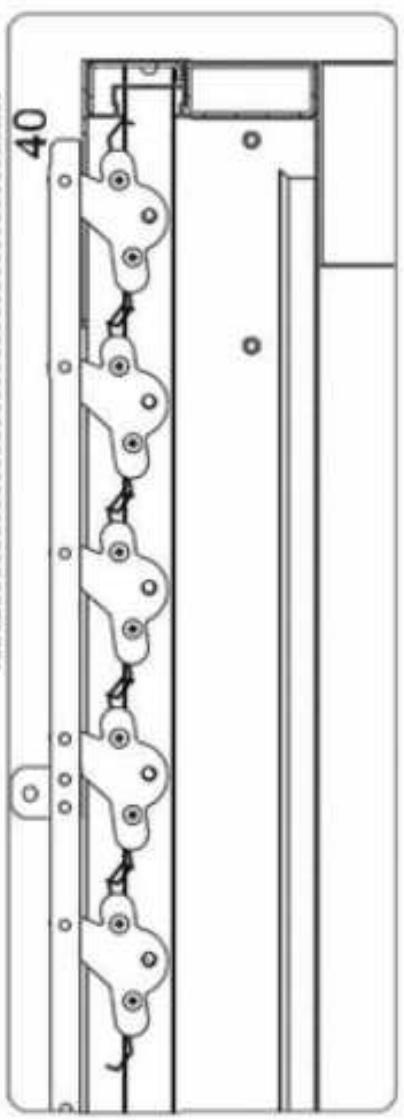

41	16.15mm	1	53	1/4"	1
48	1/4"x12mm	1	56		39

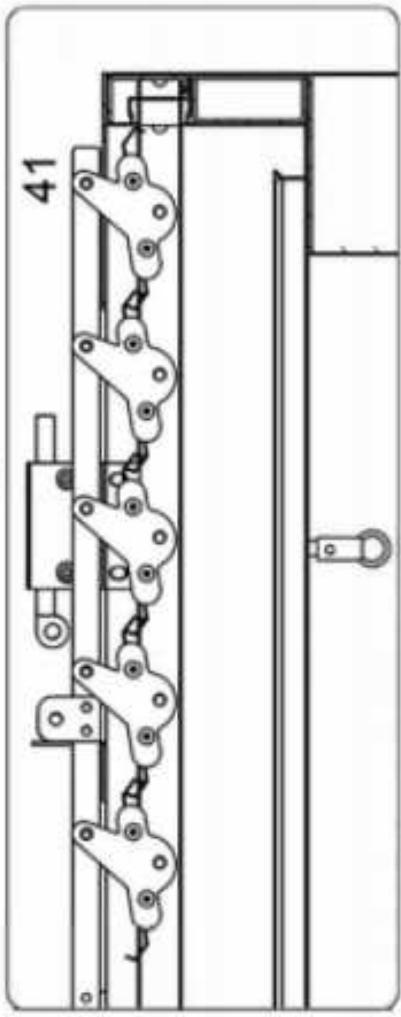

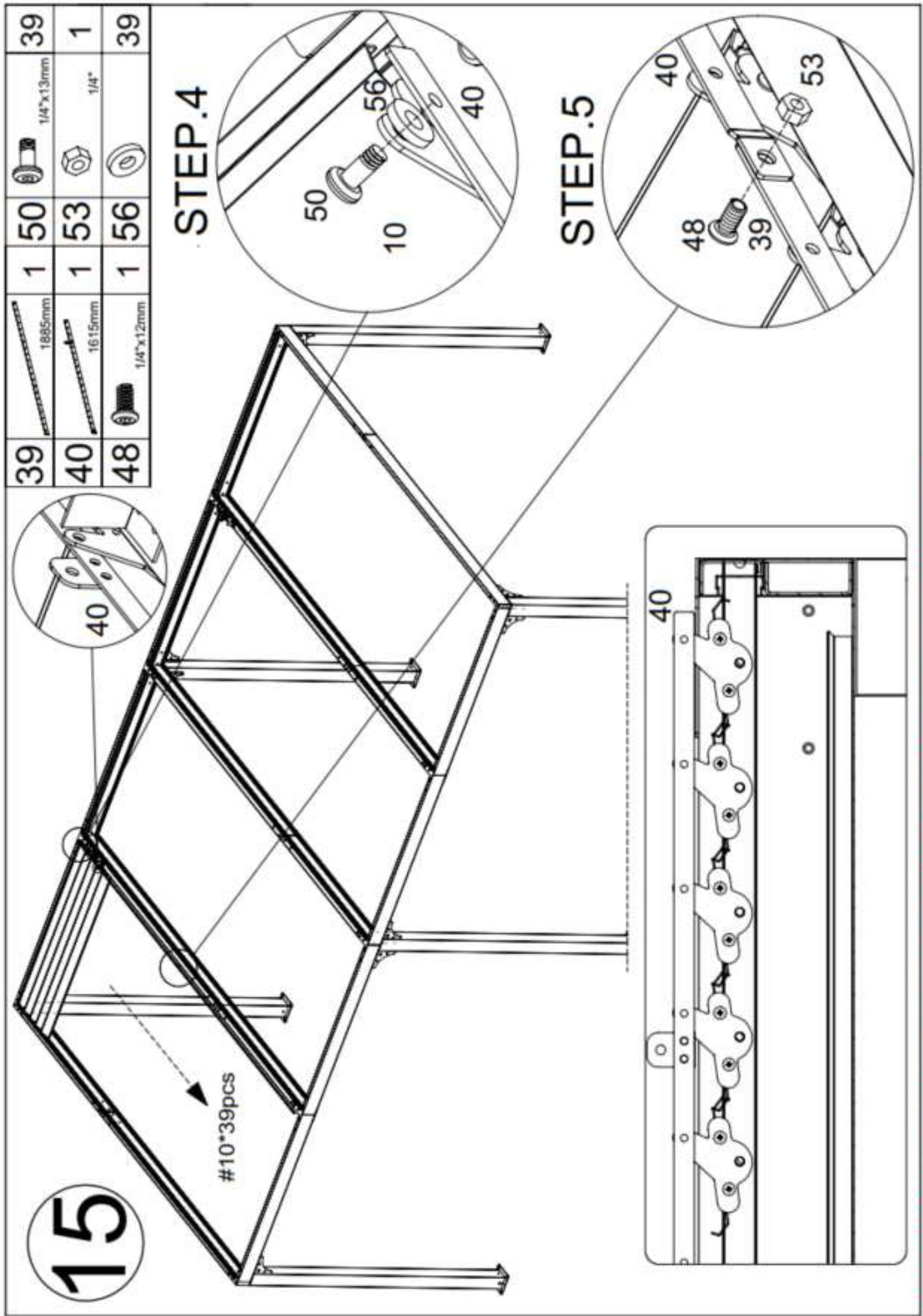

ETAPE.4

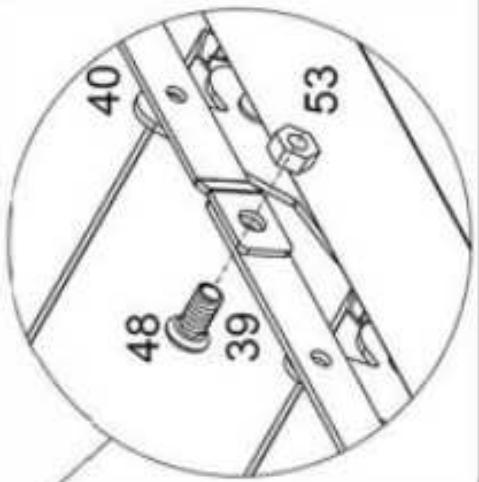

ETAPE.5

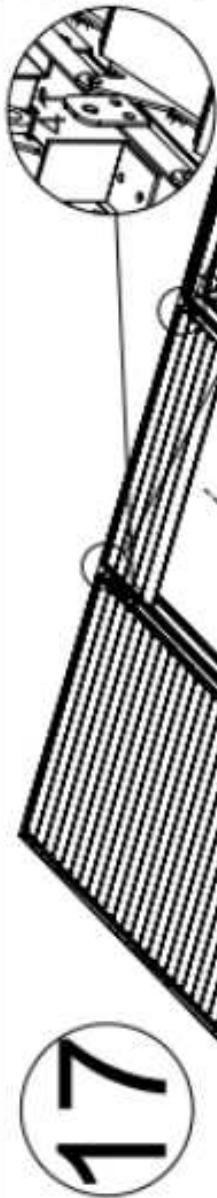

17

veiller à serrer modérément les écrous afin de ne pas entraver le bon fonctionnement du mécanisme.

veiller à serrer modérément les écrous afin de ne pas entraver le bon fonctionnement du mecanisme.

39	1885mm	1	50	1/4"×13mm	39
40	1515mm	1	53	1/4"	1
48	1/4"×12mm	1	56		39

ETAPE.4

ETAPE.5

19

ATTENTION: veiller à serrer modérément les écrous afin de ne
pas entraver le bon fonctionnement du mecanisme.

veiller à serrer modérément les écrous afin de ne pas entraver le bon fonctionnement du mecanisme.

ETAPE.4

ETAPE.5

ATTENTION: veiller à serrer modérément les écrous afin de ne
pas entraver le bon fonctionnement du mecanisme.

42		4	52	1/4"×70mm	2
44		2	53	1/4°	8
47	M4x10mm	8	54	1/4°	6
48	1/4"×12mm	4

Tertreerree

3

INFORMATIONS COMPLEMENTAIRES

Au moment de la livraison du produit :

• Proceder à l'inventaire complet des pieces avant de commencer le montage.
• En cas de doute sur l'etat d'une piece, ne pas commencer le montage et solliciter une prestation de garantie par écrit en recommendé avec.accusé de réception, dans les 10 jours maximum qui suivant la réception du colis.
  Le montage du produit doit etre realised 1 mois maximum apres la livraison du produit.

A NOTER :

Pour assurer une protection maximale des pieces mécaniques contre la corrosion, la rouille et l'usure, il faut, impératifement, appliquer systématiquement de laGRAISSSE universelle pour l'ensemble des pieces et pour la quincaillerie en contact avec celles-ci.
- En cas d'une pluie importante, il peut arriver que la pergola laisse échapper de l'eau des gouttières centrales et laterales.
Le fabricant ne peut etre tenu pour responsable de cet etat de fait et des degats engendres chez son propriete ou a l'extérieur de la propriete de celui-ci.

IL INCOMBE A L'UTILISATEUR D'ASSURER L'ANCRAGE ADEQUAT DE L'ARMATURE.
Le fabriquant n'assume aucune responsabilité pour les dommages causés à la pergola ou à son contenu par les catastrophes naturelles ou événements particuliers. Toutepergola n'était pas ancree solidement risque de s'envoler et de causeur desdommages, qui ne seront pas imputables au fabricant.
Vérifier périodiquement les ancrages pour assurer la stabilité de votre pergola.
Le fabriquant ne peut'être tenu pour responsable d'une pergola qui s'envole.

IMPORTANT

Le fabricant decline toute responsabilité dans les dégats éventuels causés par le non-respect des instructions d'installation du present document, decline toutes responsabilités en cas de modification arbitraire des pieces d'origine.

Est exclue de la garantie du constructeur l'évolution normale de la brillance, de la couleur ou de l'aspect du laquage des matériaux due à l'exposition prolongée dans l'environnement du produit (rayons U.V, air salin, pollution...) ainsi que les évientuels risques de cloquage et de rouille dans les zones proches d'un bord de mer.

Pour une installation et utilisation de ce produit en bord de mer, en contact avec de l'eau saline ou en contact avec un air salin, il est fortement recommandé de laver de façon hebdomadaire et d'entretenir toutes les pieces métalliques. Le fabricant décline toute responsabilité dans les dégats causés sur son produit, pour les raisons évoquées ci-dessus, ce qui entrainera immédiatement l'annulation de la garantie sur le produit.

CONSIGNES D'ENTRETIEN

• Nettoyer à l'eau claire ou avec des produits au PH neutre,
• Déblayer les feuilles qui peuvent obstruer les lattes.
