MODE D'EMPLOI

BDE0247J BRANDT

Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce

A guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement

Lisez ce guide d'utilisation

Ce guide d'installation et d'utilisation présente des consignes de sécurité, des consignes d'utilisation, des consignes d'installation, des conseils de résolution des problèmes, etc.

Avant de faire appel à un technicien

m Référez-vous à la rubrique du Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.

= Si vous ne pouvez pas remédier vous-même au problème, merci de demander l'aide d'un technicien professionnel.

1) Consignes de sécurité .……. 1-4

2) Guide de prise en main.

3) Consignes d'utilisation

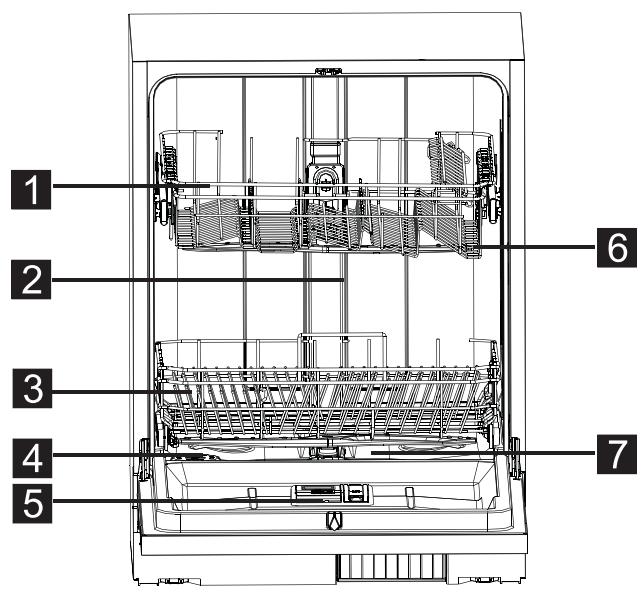

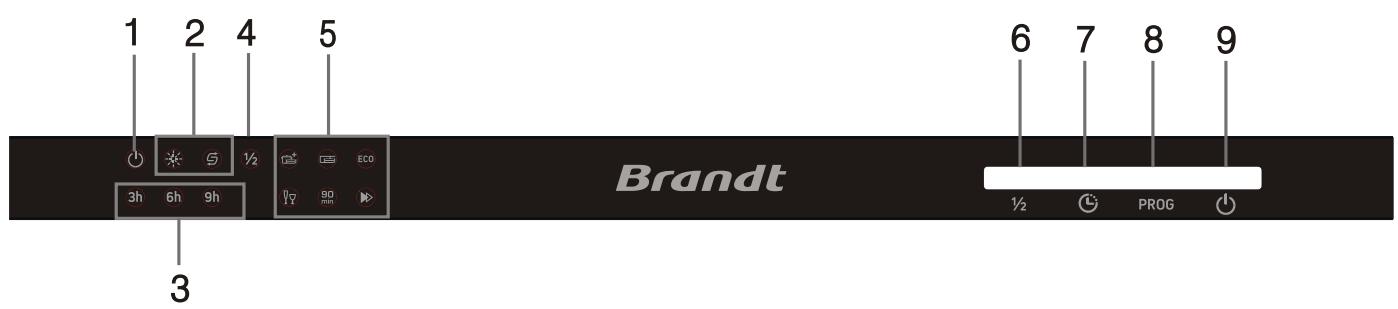

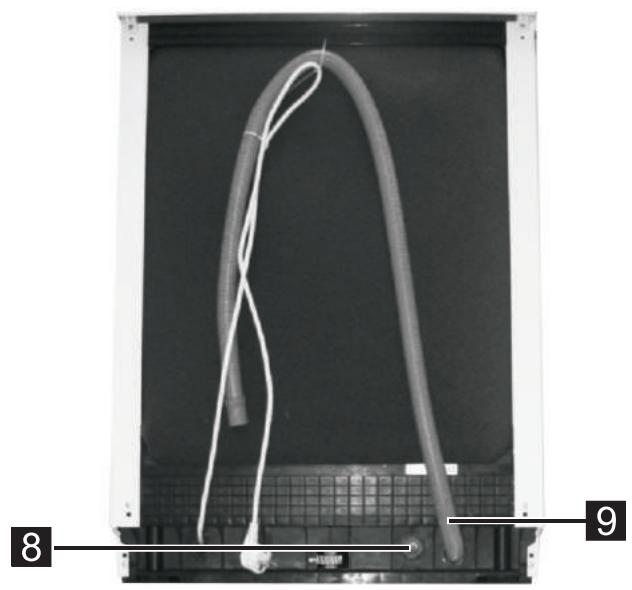

Bandeau de commandes. Fonctionnalités du lave-vaisselle

4) Avant la première utilisation .

Recommandations pour le remplissage et le déchargement du lave-vaisselle... 13

Procédure de remplissage standard... 14

6) Lancer un programme de lavage.

Tableau des cycles de lavage …. Mettre l'appareil en marche Changer de programme en cours de cycle À la fin du cycle de lavage...

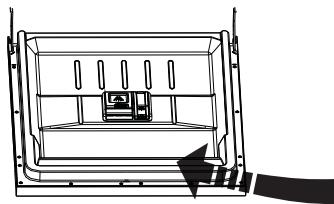

7) Nettoyage et entretien..… 18

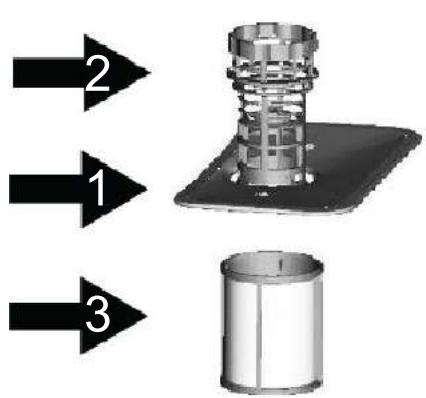

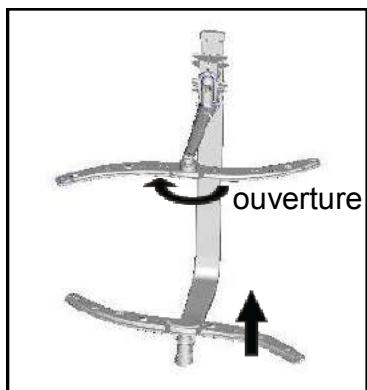

Système de filtration Entretien du lave-vaisselle

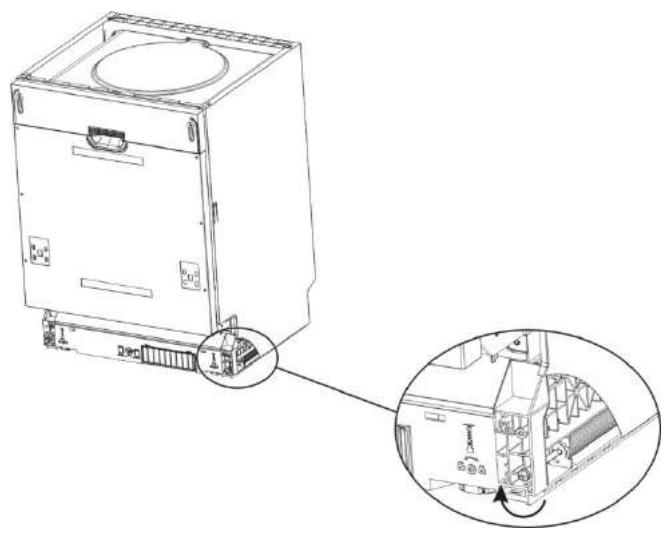

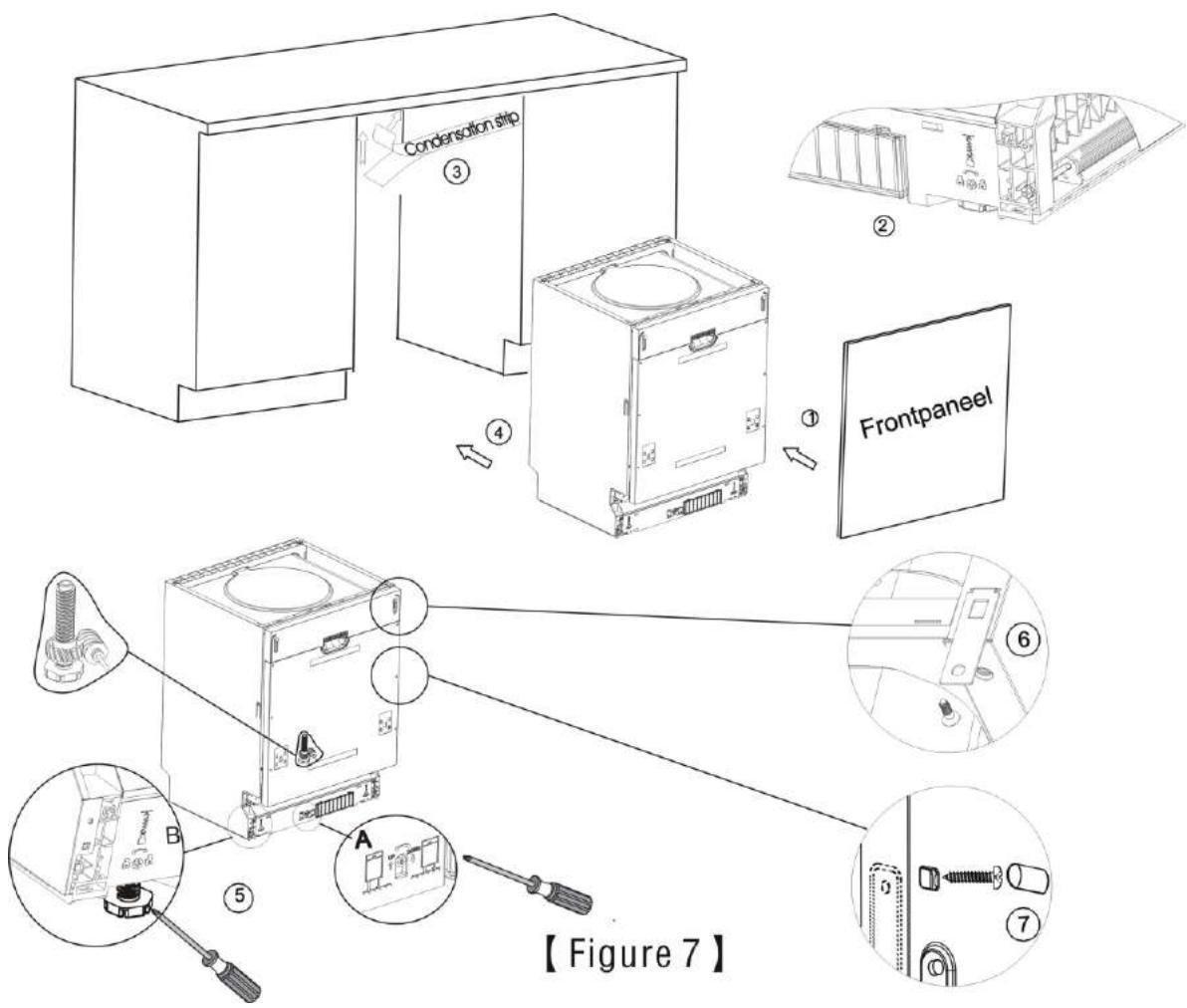

8) Consignes d'installation.

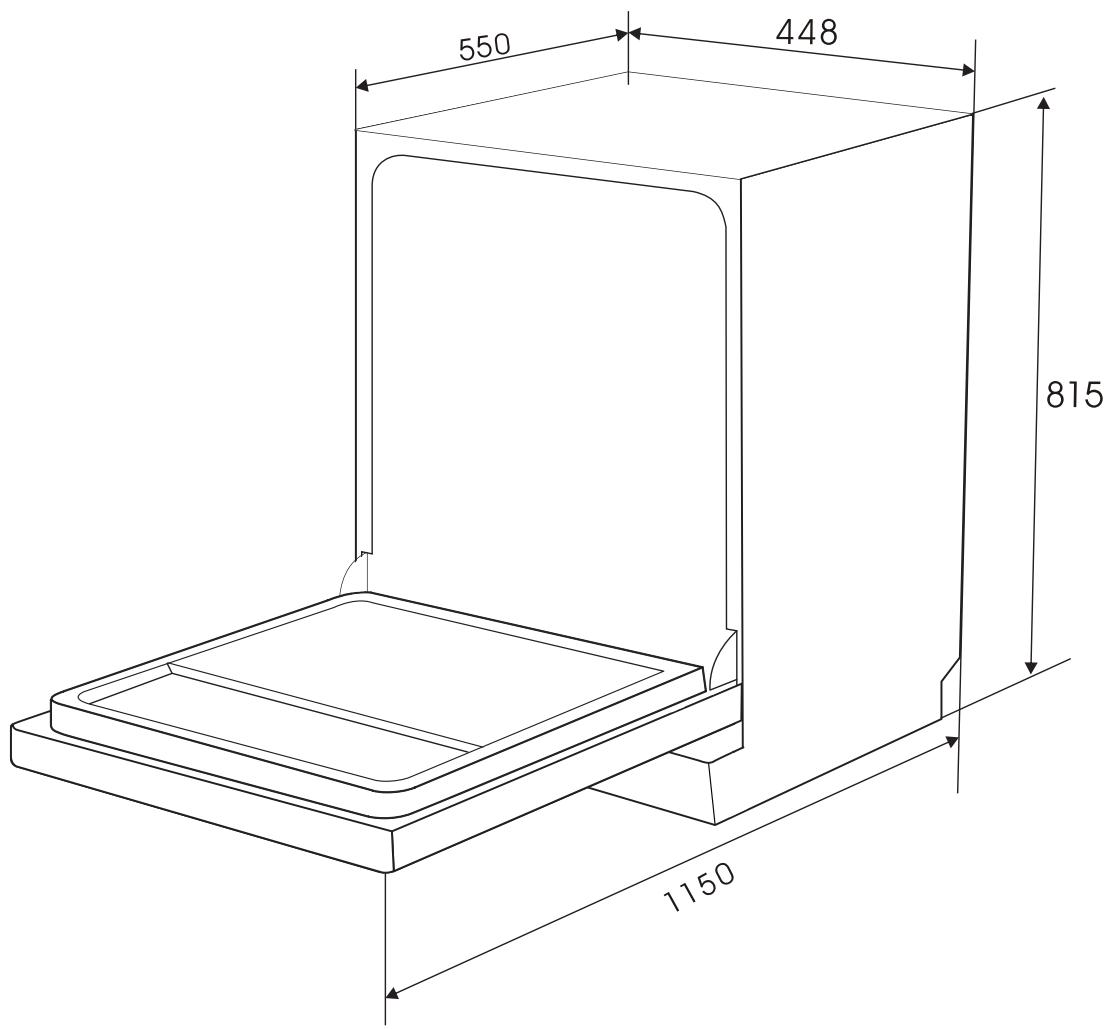

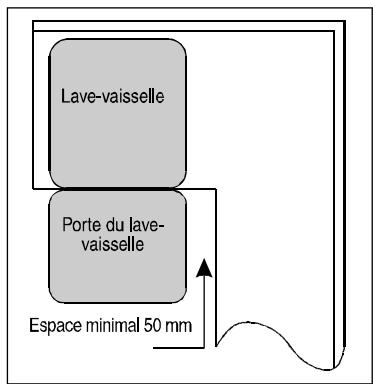

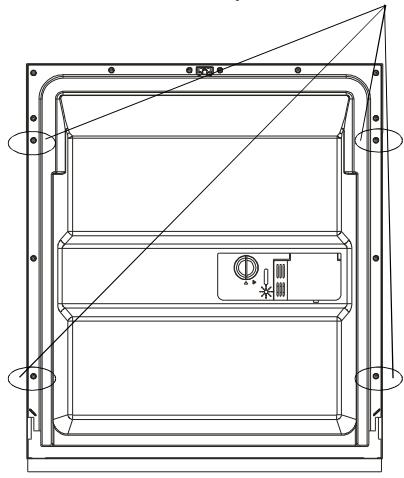

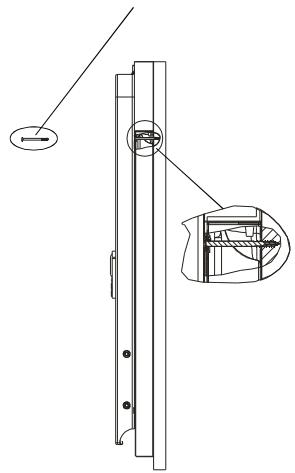

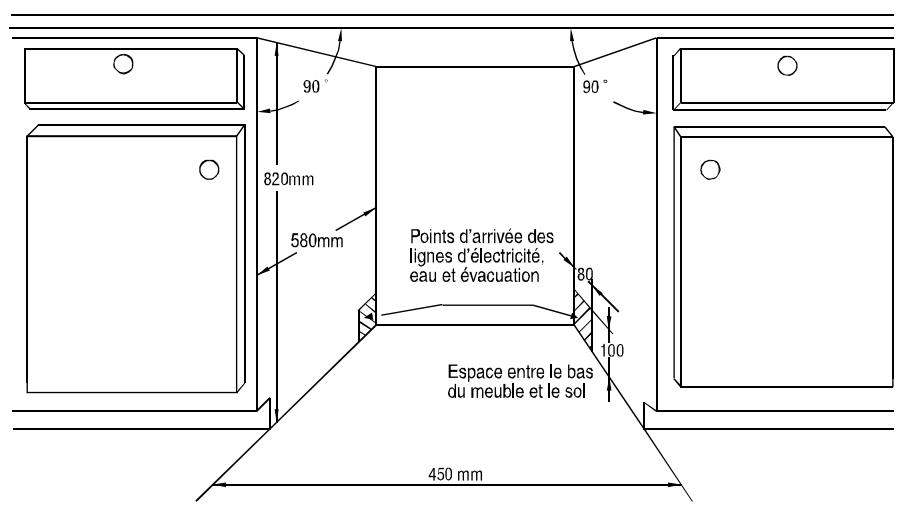

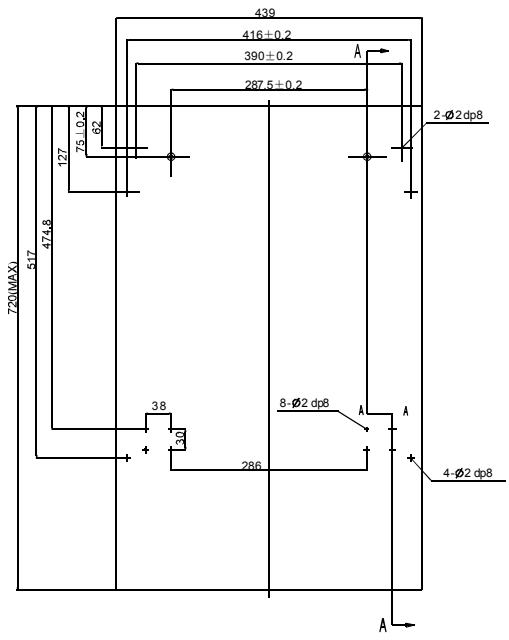

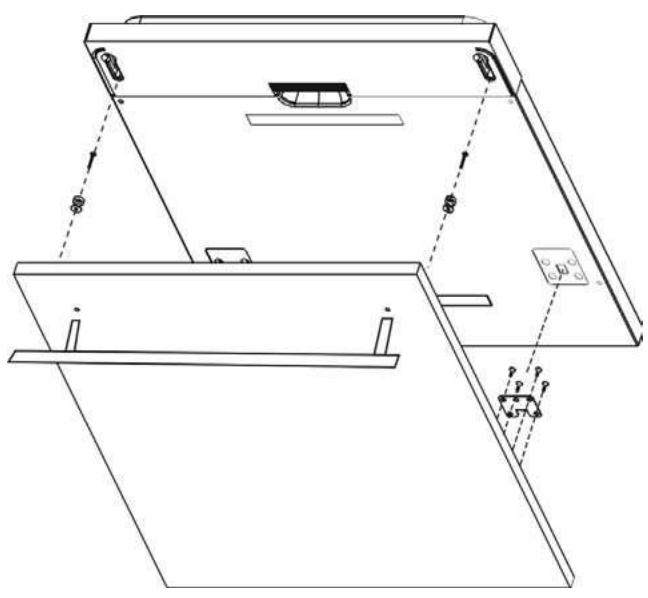

Préparation à l'installation . Dimensions et installation du panneau d'habillage Comment régler la tension du ressort de la porte Raccordement du tuyau d'évacuation. Etapes d'installation du lave-vaisselle Branchements électriques. Branchements d'eau Démarrage du lave-vaisselle

9) Guide de dépannage.

Avant de faire appel à un technicien Codes d'erreur Informations techniques

Procédure de remplissage des paniers

électrique. Cet appareil est équipé d'une prise conductrice de mise à la terre.

# La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.

a Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution.

mEn cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.

a Ne modifiez pas la prise électrique fournie avec l'appareil.

Si celle-ci n'est pas adaptée à votre prise secteur, faites installer une prise adéquate par un électricien compétent.

# Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers du lave-vaisselle.

# N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.

x Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper.

= Veillez à ne pas placer d'objets lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.

# Lorsque vous chargez de la vaisselle sale :

1) Placez les éléments coupants de manière à ce qu'ils ne puissent pas endommager le joint de porte ;

équivalente avant de les laver dans l'appareil.

# Pour les ustensiles en plastique qui ne présentent aucune mention de ce type, vérifiez les recommandations du fabricant.

# Utilisez uniquement des produits détergents et de rinçage recommandés pour les lave-vaisselle automatiques.

m Ne mettez jamais de savon, de lessive ou de produit de lavage à la main dans votre lave-vaisselle.

# Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.

# Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur agréé ou par une personne de compétence similaire afin d'éviter tout danger.

# Lors de l'installation de l'appareil, veillez à ne pas plier ou aplatir excessivement ou dangereusement le système d'alimentation.

« Veillez à ne pas trafiquer les commandes.

= L'appareil doit être raccordé au robinet d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.

# Le nombre maximal de couverts pouvant être lavés est 10.

# La pression de l'eau à l'arrivée doit être égale ou inférieure à 1MPa.

# La pression de l'eau à l'arrivée doit être égale ou supérieure à

Mise au rebut de l'appareil : ce symbole présent sur

le produit ou son emballage indique que celui-ci ne TT peut être traité comme un déchet ménager. Il doit

ainsi être rapporté au point de collecte prévu à cet ms effet (collecte et recyclage de matériels électriques

et électroniques). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour plus d'informations sur le recyclage de ce produit, contactez votre mairie, le service local de traitement des déchets ou le magasin où vous avez effectué l'achat.

# En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.

# Pour plus d'informations concernant le recyclage de ce produit, veuillez contacter votre mairie et votre centre local de traitement des ordures ménagères.

# MISE AU REBUT : Ne jetez pas cet appareil avec les déchets municipaux non triés. Cet appareil est à mettre au rebut séparément pour pouvoir être traité de manière adaptée.

ä 8 Sélectionner un programme

Mettre le lave-vaisselle en marche.

© Changer de programme

© Ajouter de la vaisselle dans le lave-vaisselle.

@Si l'appareil est arrêté au cours d'un cycle de lavage.

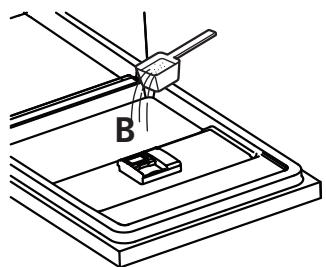

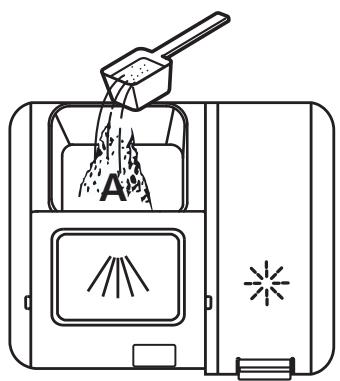

Le détergent pour le prélavage tombe directement dans le réservoir ; (Conformez-vous aux instructions d'utilisation !)

Remplissez le bac à produit de rinçage par l'orifice situé sous le couvercle

(marqué B) si besoin.

Sur les modèles avec système d'adoucisseur d'eau seulement.

Indicateur électrique du bandeau de commandes (si disponible).

Sur certains modèles, s'il n'existe pas de voyant d'alerte pour le niveau

de sel, vous pouvez estimer le moment auquel il faut remplir l'adoucisseur par le nombre de cycle d'utilisation de votre lave-vaisselle.

Pour mettre les paniers en place, référez-vous à la rubrique intitulée « Mise en place des paniers du lave- vaisselle ».

Appuyez sur les boutons Programme jusqu'à ce que le programme souhaité s'illumine. (Référez-vous à la rubrique « Consignes d'utilisation »)

Ouvrez l'arrivée d'eau, refermez la porte. L'appareil se met en marche au bout d'environ 10 secondes.

© 1. Un cycle en marche ne peut être modifié que s'il est en marche depuis peu de temps. Autrement, il est possible que le détergent ait déjà été libéré et que l'eau ait déjà été vidangée. Si c'est le cas, le bac à détergent doit être à nouveau rempli.

2. Ouvrez la porte. 3. Appuyez sur le bouton Programme pendant plus de 3 secondes pour annuler le programme. 4. Choisissez un nouveau programme 5. Rallumez le lave-vaisselle

\_ À ATTENTION! iFaites preuve de prudence à l'ouverture de la porte. !Prenez garde à la vapeur ichaude qui s'échappera de il'appareil !

© 1. Ouvrez la porte un peu pour arrêter le lave-vaisselle.

2. Après que les bras de lavage arrêtent de marcher, vous pouvez ouvrir la porte complètement. 3. Placez vos ustensiles dans l'appareil. 4. Refermez la porte, le lave-vaisselle se met en marche au bout de 10 secondes.

© Si l'appareil est arrêté au cours d'un cycle de lavage, remettez-le en marche et sélectionnez à nouveau le cycle de lavage.

Une fois le cycle de lavage terminé,

Appuyez sur Marche/arrêt pour éteindre l'appareil.

Attention : attendez quelques minutes (environ 15 minutes) avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser.

Ceci permet également un meilleur séchage de votre vaisselle. Commencez par vider le panier du bas.

IMPORTANT Pour garantir une performance optimale du lave-vaisselle, veuillez lire l'ensemble des consignes d'utilisation avant la première utilisation.

Bouton de départ différé: appuyez sur le bouton pour retarder le temps de départ.

Bouton de programme de lavage: Appuyez sur le bouton pour choisir le programme de lavage souhaité.

Bouton Marche/Arrêt: Activer/Désactiver l'alimentation.

Plus il y a de minéraux, plus votre eau est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Prenez contact avec votre Service des eaux local pour obtenir des informations sur la dureté de l'eau dans votre région.

RégJler la consommation en sel

Ce lave-vaisselle est conçu pour permettre de régler la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cette fonction est destinée à optimiser et à personnaliser le niveau de consommation en sel.

Pour régler le niveau de consommation en sel, suivez la procédure ci-dessous :

1. Ouvrez la porte et allumez l'appareil ;

2. Appuyez sur le bouton Programme pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau (à faire dans les 60 secondes qui suivent l'allumage de l'appareil) ;

3. Appuyez sur le bouton Programme pour sélectionner le réglage correspondant à la dureté de l'eau de votre région, les paramètres se modifient en suivant le modèle de séquence suivant : H1->H2->H3->H4->H5->H6 ;

4. Pour sortir du mode de réglage, vous pouvez soit appuyer sur le bouton Marche/arrêt, soit attendre 5

DURETÉ DE L'EAU Consommation Réglage de l'adouci 1 °dH of Clarke Mmol/ | RÉS296 SE lacoucisseur (aramme/cycie) 05 09 06 00,94 H1-> Voyant Rapide allumé 0 6-11 10-20 7-14 1,0-2,0 H2-> Voyant 90 min allumé 9 Le compartiment à sel est situé sous le panier du bas et est à remplir selon la procédure suivante :

= Veillez à toujours utiliser du sel spécifiquement conçu pour les lave-vaisselle ! Les autres types de sel non spécifiquement conçus pour les lave-vaisselle, et notamment le sel de table, endommageront l'adoucisseur d'eau.

En cas d'endommagement de l'appareil causé par l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne sera tenu responsable pour aucun dommage causé.

= Veillez à ajouter du sel uniquement avant un cycle de lavage.

Ceci permet d'empêcher que des grains de sel ou de l'eau salée éventuellement déversés demeurent dans le fond de l'appareil pendant une certaine durée, ceci pouvant donner lieu à une corrosion de la surface.

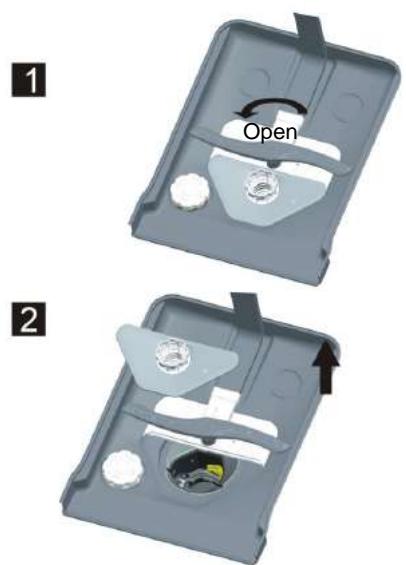

Après avoir retiré le panier du bas, dévissez et retirez le couvercle du compartiment à sel. Li]

Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel pour lave-vaisselle.

Remplissez d'eau le compartiment à sel jusqu'à la limite. Il est normal qu'une petite quantité d'eau ressorte du compartiment à sel.

Une fois le compartiment rempli, revissez fermement le couvercle.

Le voyant d'alerte du sel s'arrête une fois que le compartiment a été rempli.

Immédiatement après avoir rempli le compartiment à sel, vous devez lancer un programme de lavage (nous recommandons un programme court), afin d'éviter que le système de filtration, la pompe ou toute autre composant important de l'appareil ne puisse être endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

(sur certains modèles), vous pouvez estimer le moment auquel il faut remplir l'adoucisseur de sel par le nombre de cycles que le lave-vaisselle à exécuter.

2. Si du sel a été déversé, lancez un programme de trempage ou un programme rapide pour l'éliminer.

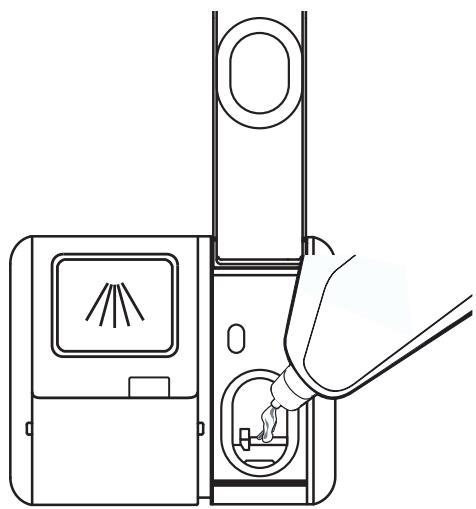

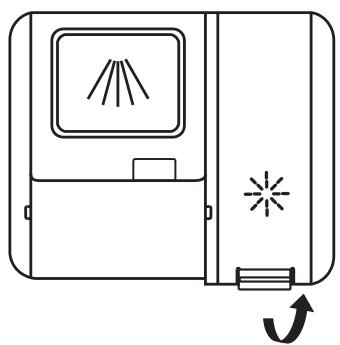

Retirez le couvercle du bac à produit de rinçage en tirant sur la poignée.

Versez le produit de rinçage dans le réservoir en veillant à ne pas dépasser le niveau maximum.

Refermez le couvercle lorsque vous avez terminé.

Réglage du bac à produit de rinçage

Afin d'obtenir des performances de séchage optimales avec une quantité minimale de produit de rinçage, le lave-vaisselle est conçu pour ajuster la consommation en fonction de l’utilisateur. Suivez les étapes ci-après :

Programme pendant plus de 5 secondes, puis appuyez sur le bouton

Départ différé pour accéder au réglage. Le voyant d’alerte du produit

de rinçage clignote à une fréquence de 1 Hz.

. Appuyez sur le bouton Programme pour sélectionner le réglage correspondant à

vos habitudes d'utilisation. Les paramètres défilent dans l’ordre suivant :

D1->D2->D3->D4->D5->D1.

Plus le chiffre est élevé, plus le lave-vaisselle utilise du produit de rinçage.

N’appuyez sur aucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer les paramètres sélectionnés et quitter le mode de réglage.

Niveau de produit de rinçage Affichage

D1 Voyant Rapide allumé D2 Voyant 90 min allumé à [ à D PA (TI | Faites glisser vers la droite Pour des performances de nettoyage 1 N 4 optimales, surtout si votre vaisselle est W DURS très sale, versez une petite quantité de : détergent sur la porte. Le détergent supplémentaire serait utilisé en phase D de pré-lavage.

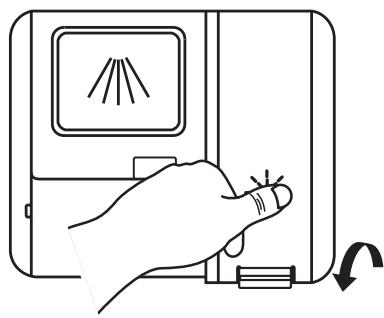

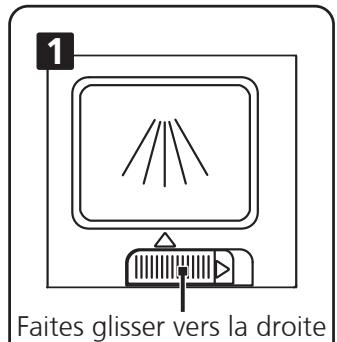

Optez pour la méthode d'ouverture

correspondant à votre appareil :

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.

2. Ouvrez le couvercle en appuyant

sur le loquet d'ouverture.

Ne mettez pas de détergent en poudre dans le bac avant d'être prêt à lancer un cycle de lavage.

Il existe 3 sortes de détergents

2. Détergent au phosphate et sans chlore 3. Détergent sans phosphate et sans chlore

Généralement, les nouveaux détergents à pulvériser sont sans phosphate. Dans ce cas, la fonction adoucissante de l'eau du phosphate n'est pas assurée. Si vous utilisez ce type de détergent, nous vous recommandons de remplir le compartiment à sel même lorsque la dureté de votre eau est seulement à 6 dH. Si vous utilisez un détergent sans phosphate et que votre eau est dure, vous verrez régulièrement apparaître des taches blanches sur vos verres et votre vaisselle. Si c'est le cas, ajoutez davantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore blanchissent quelque peu la vaisselle. Les taches résistantes et colorées ne seront pas complètement éliminées. Si c'est le cas, sélectionnez un programme qui fonctionne à une température plus importante.

Détergents concentrés

Le bac est à remplir avant le début de chaque cycle de lavage conformément aux instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle consomme moins de détergent et de produit de rinçage que les lave-vaisselle conventionnels. Généralement, une seule cuillère à soupe de détergent suffit pour un lavage ordinaire.

Les ustensiles présentant plus de taches résistantes requièrent plus de détergent. Veillez à toujours mettre votre détergent dans l'appareil juste avant de le mettre en marche afin d'éviter qu'il s'humidifie et ne puisse pas se dissoudre correctement.

m Ne sortez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants

Ne conviennent pas Conviennent dans une mesure restreinte

M Couverts à anse en bois, en porcelaine ou en nacre H Certains types de verres peuvent se ternir au EH Objets en plastique qui ne résistent pas à la chaleur bout d'un certain nombre de lavages Æ Couverts anciens dotés d'éléments collés qui ne ne résistent pas aux hautes températures M Les éléments en argent et en aluminium ont H Couverts ou plats avec colle tendance à se décolorer au lavage M Éléments en étain ou en cuivre M Verres en cristal M Les motifs vitrés peuvent s'estomper s'ils sont EH Objets en acier pouvant rouiller fréquemment lavés au lave-vaisselle Plateaux en bois EH Objets en fibres synthétiques

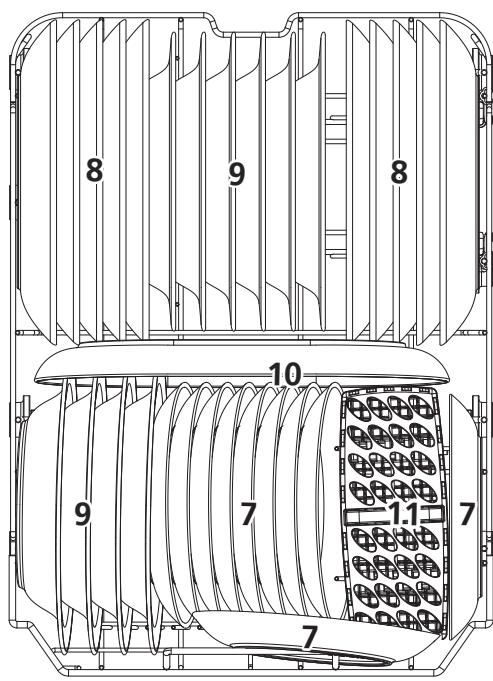

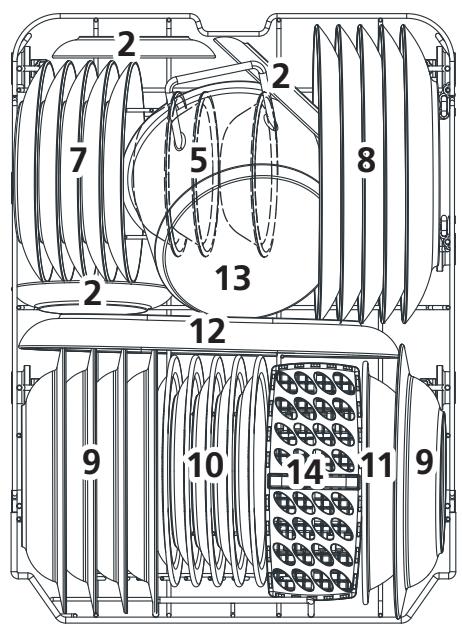

Recommandations pour le remplissage et le déchargement du lave-vaisselle

(Pour garantir une performance optimale du lave-vaisselle, observez les prescriptions suivantes.

Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.)

Raclez les plats et couverts sur lesquels demeurent des quantités importantes d'aliments. Faites ramollir les restes d'aliments brûlés dans vos poêles et casseroles.

Il n'est pas nécessaire de rincer vos plats et assiettes à l'eau courante.

Les différents éléments à laver sont à placer comme suit dans l'appareil :

1.Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être retournés.

À REMARQUE : évitez de laver les éléments très petits au lave-vaisselle : ceux-ci peuvent facilement tomber des paniers.

M Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés ouverture vers le bas afin d'éviter que l'eau ne stagne dans le contenant.

M Les plats et couverts ne doivent pas être empilés les uns sur les autres ni se recouvrir.

H Faites en sorte d'éviter que les verres ne se touchent pour éviter tout dégât.

M Les objets de grande taille et ceux qui sont difficiles à nettoyer doivent être placés dans le panier du bas.

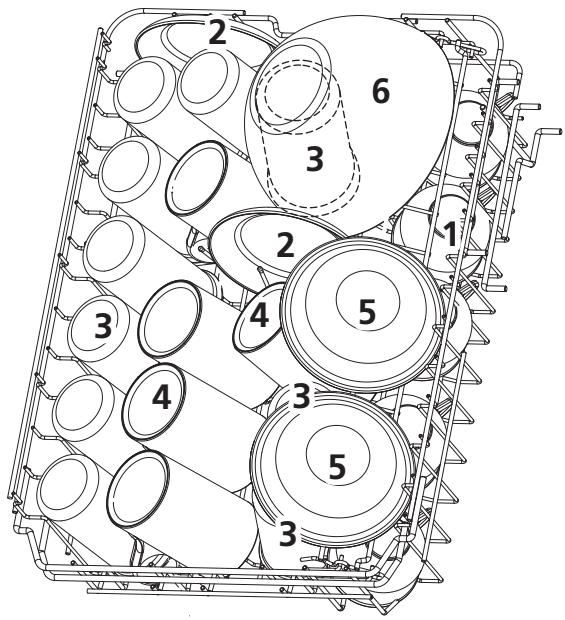

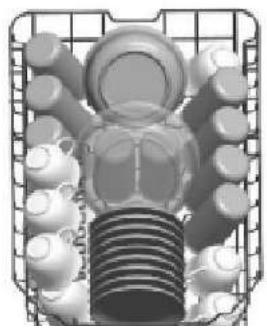

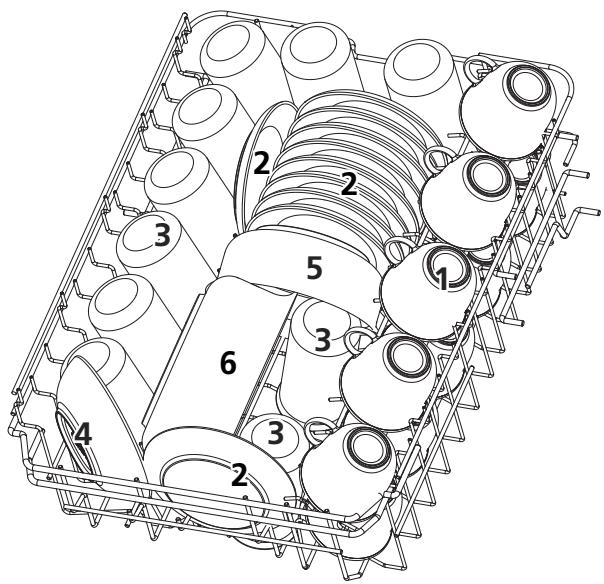

M Le panier du haut est destiné à la vaisselle plus délicate et plus légère, telle que les verres et les tasses.

M Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut !

M Les couverts longs et/ou tranchants tels que les couteaux à découper sont à placer à l'horizontale dans le panier du haut.

H Veillez à éviter de surcharger le lave-vaisselle. Ceci est important pour obtenir de bons résultats et optimiser la consommation d'énergie.

Décharger votre vaisselle

Le diamètre maximum conseillé pour les assiettes devant la boite à produits est de 19 cm, ceci afin de ne pas gêner son ouverture

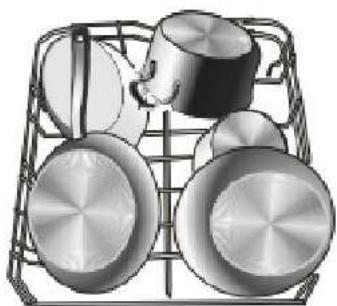

INTÉRIEUR M les casseroles profondes doivent être inclinées pour permettre l'écoulement de l'eau.

M !e panier du bas est doté de pics rabattables qui permettent de placer des casseroles et plats supplémentaires ou plus grands.

C. Régjler le panier du haut

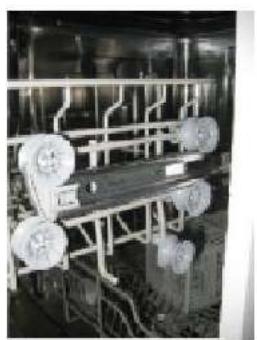

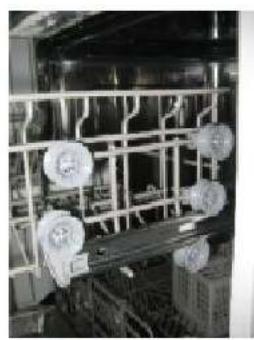

Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas. Le panier du haut peut

être ajusté en plaçant les roues sur des hauteurs de rails différentes.

Appuyez sur le manche

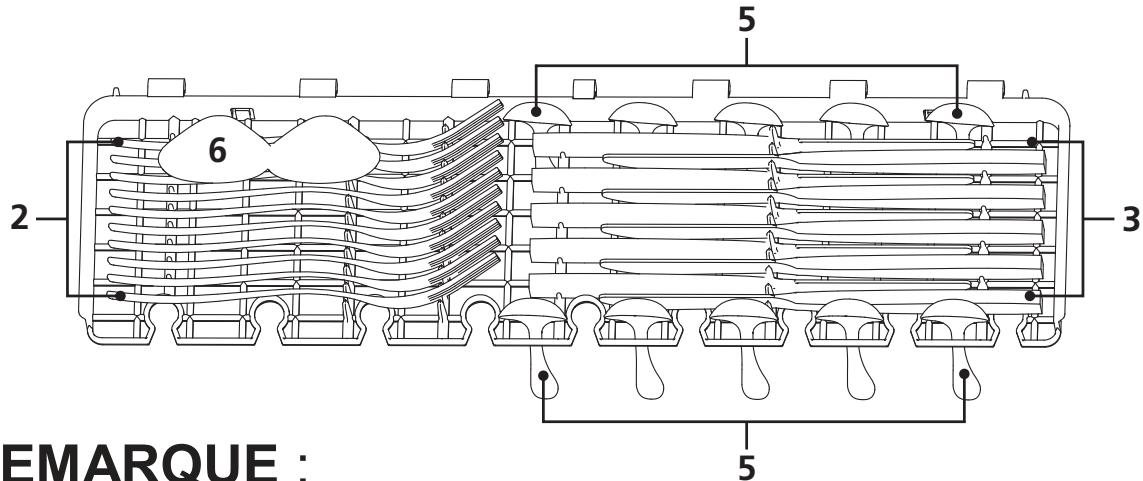

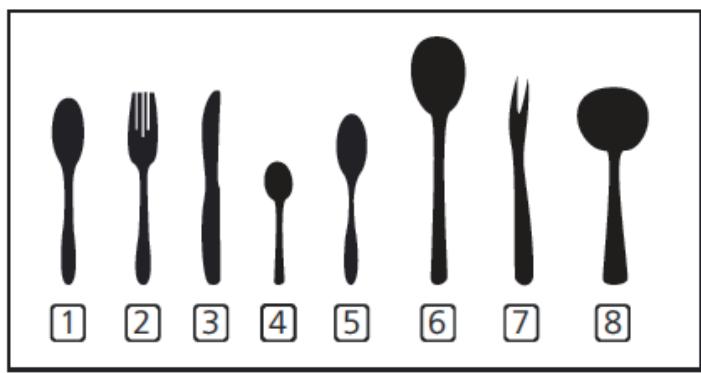

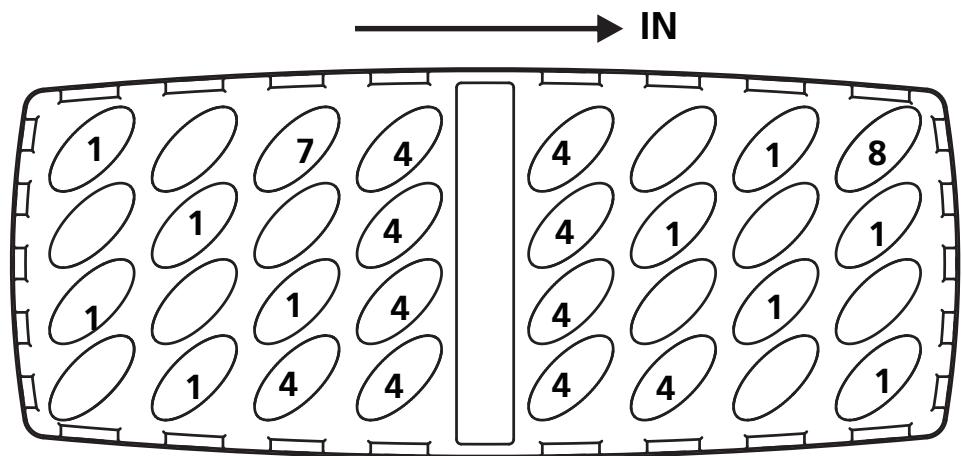

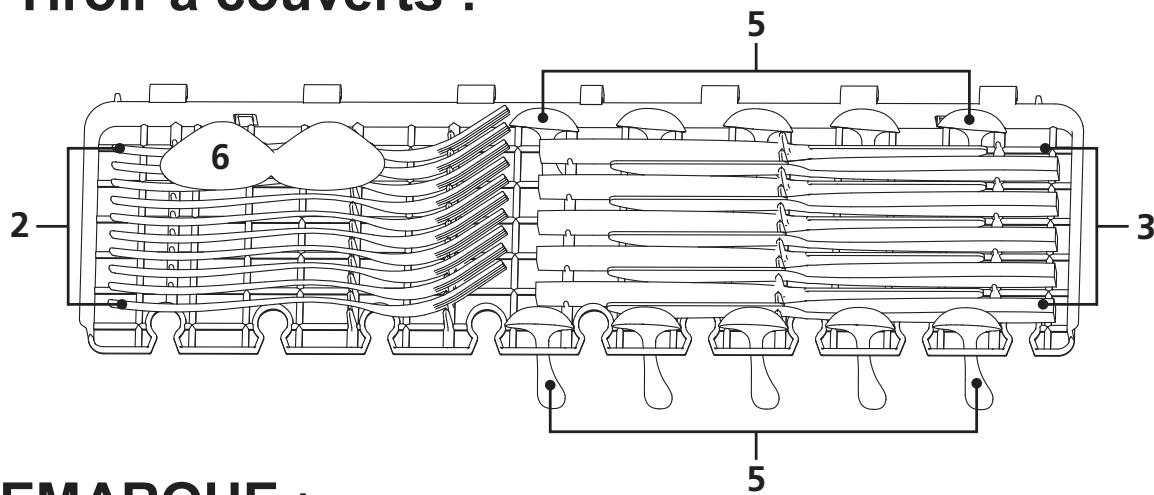

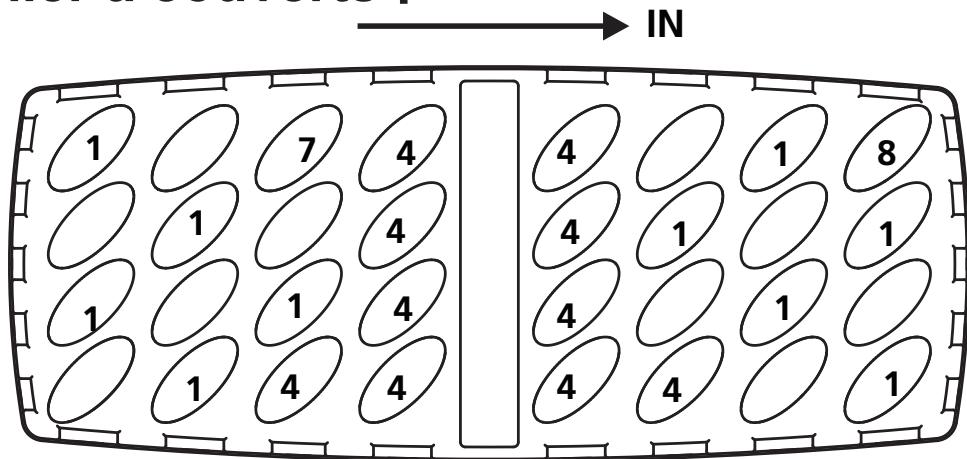

F. Remplissage du panier à couverts

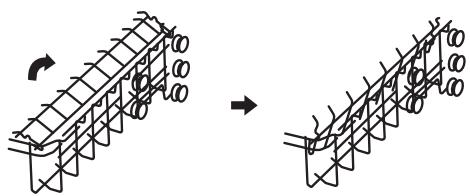

D Rabattre les supports à tasses

Pour faire de la place dans le panier supérieur pour les objets plus grands, soulevez le support à tasses vers le haut. Vous pouvez alors appuyer les grands verres contre celui-ci.

Vous pouvez également le retirer lorsqu'il ne vous est pas utile.

E. Rabattre les pics du panier du bas

Pour permettre un meilleur empilage des casseroles et poêles, les pics peuvent être rabattus, comme le montre l'illustration de droite. E.

panier en faisant en sorte que : m les couverts ne s'imbriquent pas les uns dans les autres. m le manche de chaque couvert soit au fond du panier.

= les couteaux et autres ustensiles dangereux soient placés pointe en bas

. Pour la vaisselle présentant un] Pré-lavage (45 °C) Universal | niveau de saleté normal, Lavage (55 °C) notamment les casseroles, Rinçage 5+20g 175 1,287 13,1 = assiettes, verres et poêles Rinçage (65 °C) légèrement sales. Séchage Ce programme normalisé, est adapté pour laver la vaisselle présentant un niveau | LAVage (45 °C) ECO |de saleté normal et constitue | Rinçage 35 235 o.741 9 le programme le plus efficient | Rinçage (60 °C) 459 , * en termes de consommation | Séchage CF EN 50242) d'énergie et d'eau pour ce type de vaisselle. Pré-lavage Verre | pour la vaisselle et les verres | Lavage (50 °C) Ps Rinçage 5+20g 120 0,934 13,1 ( légèrement sales. Rincage (65 °C) Les valeurs données pour les programmes autres que le programme Eco sont purement indicatives. M Capacité : 10 modes

m Panier du haut : position basse

= Nombre de modes de distribution du produit de rinçage : 5 CF EN 60436) d'énergie et d'eau pour ce type de vaisselle. Pré-lavage Verre | pour la vaisselle et les verres | L2V29e (50 °C) Pa Rinçage 4+14g 120 0,934 13,1 {eo légèrement sales. Rincage (65 °C) Tirez le panier du bas, placez-y votre vaisselle et repoussez le panier dans l'appareil.

Il est recommandé de remplir le panier du bas en premier lieu, avant celui du haut (cf. rubrique intitulée « Remplir le lave-vaisselle »).

Versez le détergent (cf. rubrique intitulée « Sel, détergent et produit de rinçage »).

Branchez la prise. L'alimentation électrique est de 220-240 VAC /50 HZ, et la prise

est de 10A 250VAC. Assurez-vous que l'arrivée d'eau est bien réglée sur le mode pression totale.

Fermez la porte, appuyez sur le bouton Marche/arrêt, le voyant Marche/arrêt s'allume.

Appuyez sur les boutons Programme pour sélectionner le programme souhaité.

Les programmes suivront la séquence suivante: Intensive -> Universal ->ECO->Verre->90min ->Rapide;

Lorsqu'un programme est sélectionné, le voyant correspondant s'allume.

Fermez la porte, l'appareil démarre son cycle de lavage.

à nouveau sur les boutons Programme pour sélectionner le programme souhaité (cf. rubrique intitulée « Lancer un cycle de lavage » ).

Si vous ouvrez la porte alors qu'un cycle est en cours, l'appareil se met en pause. Le voyant correspondant au programme clignote jusqu'à ce que vous refermiez la porte.

Une fois la porte refermée, l'appareil se remet en route au bout de 10 secondes.

Rajouter de la vaisselle

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent.

Lu 4 Refermez la porte.

[Ouvrez légèrement la porte.

Une fois que les bras de lavage cessent de fonctionner, ouvrez la porte totalement.

Le lave-vaisselle se met en marche au bout de 10 secondes.

[3 vos ustensiles dans l'appareil.

À la fin du cycle de lavage

Lorsque le cycle de lavage est terminé, éteignez l'appareil en appuyant sur Marche/arrêt, coupez l'arrivée d'eau, puis ouvrez la porte du lave-vaisselle.

Attention : attendez quelques minutes avant de vider le lave-vaisselle afin d'éviter de devoir manipuler les ustensiles encore chauds, qui sont alors plus susceptibles de se casser. Ceci permet également un meilleur séchage de votre vaisselle.

m Eteindre le lave-vaisselle

Lorsque le voyant Programme est allumé, mais ne clignote pas, cela signifie que le programme est terminé. 1.Éteignez le lave-vaisselle en appuyant sur Marche/arrêt. 2. Coupez l'arrivée d'eau !

M Faites preuve de prudence à l'ouverture de la porte.

Lorsqu'elle est chaude, la vaisselle est plus sensible aux chocs. Laissez votre vaisselle refroidir pendant environ 15 minutes avant de la sortir de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de sortir votre vaisselle. Ainsi, ceci permet à la vaisselle de refroidir et garantit un meilleur séchage.

m Vider le lave-vaisselle

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Videz le panier du bas en premier lieu, puis passez au panier du haut. Ceci vous permettra d'éviter que de l'eau ne s'écoule depuis le panier du haut sur la vaisselle présente dans le panier du bas

Ouvrir la porte au cours d'un cycle est dangereux : la Vapeur chaude qui s'échappe peut vous brûler.

Les résidus peuvent bloquer le filtre, auquel cas il conviendra de les retirer.

Le système de filtration consiste en un filtre primaire, un filtre plan

(filtre principal) et un micro filtre (filtre fin).

Les aliments et autres particules capturés par le filtre sont pulvérisés par un jet spécial émanant du bras de lavage inférieur, puis évacués dans le tuyau d'évacuation.

Le filtre élimine efficacement les particules alimentaires de l'eau de lavage et permet de la recycler au cours du cycle.

Pour une performance et des résultats optimaux, le filtre est à nettoyer régulièrement. Ceci explique pourquoi il est recommandé de retirer les particules alimentaires les plus grosses capturées par le filtre après chaque cycle de lavage en rinçant le filtre et le récipient semicirculaires à l'eau courante. Pour retirer le dispositif de filtration, tirez la poignée du récipient vers le haut.

M Le lave-vaisselle ne doit jamais fonctionner sans les filtres.

À ATTENTION ! M Un fitre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaisselle.

Étape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.

Étape 2 : soulevez le dispositif de filtration

û REMARQUE : Suivez cette procédure dans l'ordre indiqué pour retirer le système de filtration, et inversez l'ordre des étapes pour le remettre en place.

À REMARQUE : 1! convient de nettoyer l'ensemble du système de filtration une fois par semaine,

Pour nettoyer le filtre primaire et le filtre fin, utilisez une brosse. Réassemblez les éléments de filtration (cf. page 17), puis réinsérez-les dans le lave-vaisselle en les replaçant dans l'emplacement destiné, puis en appuyant dessus.

Attention à ne pas cogner les filtres lorsque vous les nettoyez. Ceci pourrait tordre

À ATTENTION ! les filtres et nuire à la performance du lave-vaisselle.

Entretien du lave-vaisselle

Le bandeau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié.

Après le nettoyage, veillez à bien le sécher.

Pour l'extérieur, utilisez une cire à lustrer spéciale équipements électroménagers.

N'utilisez jamais d'objets coupants, de tampons à récurer ou de produits de nettoyage agressifs pour nettoyer le lave-vaisselle.

Nettoyage de la porte

Pour nettoyer les bords de la porte, utilisez un chiffon souple, tiède et humidifié.

Pour éviter toute pénétration d'eau dans le dispositif de fermeture de la porte et les composants électroniques, évitez toute utilisation de produits nettoyants en spray.

Æ N'utilisez jamais de produit nettoyant en spray pour nettoyer la porte : celui-ci pourrait endommager le dispositif de fermeture de la porte et les composants électroniques.

À ATTENTION ! M Les agents abrasifs ainsi que certains types d'essuie-tout sont à proscrire car ils risquent d'érafler ou de laisser des traces sur la surface en acier inoxydable.

Préparation du lave-vaisselle pour l'hiver

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. Après chaque cycle de lavage, suivez la procédure suivante :

1. Mettez le lave-vaisselle hors tension au niveau de la source d'alimentation.

2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.

3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récupérer l'eau)

4. Rebranchez le tuyau d'arrivée d'eau au robinet d'alimentation.

5. Retirez le filtre au fond de la cuve et rincez l'eau présente dans le bassin à l'aide d'une éponge.

REMARQUE : Si votre lave-vaisselle ne fonctionne pas à cause du givre, prenez contact avec un réparateur professionnel,

Nettoyer les bras de lavage

Il est nécessaire de nettoyer les bras de lavage régulièrement afin d'éviter que les particules chimiques de l'eau dure n'obstruent les jets et les roulements , des bras de lavage. = Ed

Pour retirer le bras de lavage supérieur, maintenez l'écrou et faites tourner le bras dans le sens des aiguilles d'une montre. |

Pour retirer le bras de lavage inférieur, tirez-le vers le haut.

Lavez les bras dans une eau tiède et savonneuse et nettoyez les jets à l'aide d'une brosse souple. Rincez-les complètement, puis remettez-les en place.

= Débranchez la prise h Ceci permettra d'optimiser la durée de vie des joints Débranchez la prise avant toute opération de nettoyage où de porte et d'empêcher la formation d'odeurs à de maintenance. l'intérieur de l'appareil.

= Nettoyage sans solvants ni produits abrasifs M Déplacer l'appareil

Pour nettoyer l'extérieur et les pièces en caoutchouc de Si vous devez déplacer l'appareil, essayez de le votre lave-vaisselle, n'utilisez ni solvants, ni produits de maintenir en position verticale. En cas de nécessité nettoyage abrasifs. Tenez-vous en a un chiffon imprégné absolue, vous pouvez le positionnez sur l'arrière. d'eau tiède savonneuse.

internes, utilisez un chiffon humidifié à l'eau avec un peu L'un des facteurs qui favorisent la formation d'odeurs de vinaigre ou un produit de nettoyage spécifiquement dans le lave-vaisselle est la présence de résidus conçu pour les lave-vaisselle. alimentaires dans les joints. Un nettoyage régulier des

joints à l'aide d'une éponge humide permettra d'éviter ce phénomène.

Consignes d'installa

Afin de simplifier le raccordement des tuyaux d'évacuation du lave-vaisselle, il est conseillé de l'installer à côté du meuble de lavabo.

Remarque : vérifiez les accessoires fournis pour l'installation (crochet pour la porte d'habillage, vis)

Effectuez les opérations de préparation avant de placer le lave-vaisselle à l'emplacement voulu.

4 Pour simplifier l'installation des tuyaux d'arrivée et de vidange, choisissez un emplacement près de l'évier (voir

2 Sile lave-vaisselle est installé dans un angle, il faut penser à laisser suffisamment de place pour ouvrir la porte

alignée avec le meuble.

Points d'arrivée des lignes d'électricité, eau et évacuation

Le ressort est à la bonne tension quand la porte, k complètement ouverte, reste en position h horizontale et qu'il suffit, pour la fermer, de la FE pousser légèrement d'un doigt. |

Insérer le tuyau de vidange dans une conduite de vidange d'un diamètre minimal de 4 cm ou laisser couler dans l'évier en prenant soin d'éviter de plier. Utilisez le support en plastique spécial livré avec l'appareil. Le haut du tuyau doit être à une hauteur comprise entre 40 et 100 cm. L'extrémité du tuyau ne doit pas être immergée dans l'eau.

Le support de tuyau en plastique doit être solidement fixé au mur pour empêcher le tuyau de vidange de se déplacer et ainsi éviter que l’eau ne vienne à déborder.

Pour positionner les pattes, se servir du gabarit.

Régler la tension des ressorts de la porte à l'aide d'une clé plate hexagonale en tournant dans le sens des aiguilles d'une montre pour tendre les ressorts à droite et à gauche de la porte. Si ces opérations ne sont pas effectuées, l'électroménager risque d'être endommagé ( Figure 2).

Brancher le tuyau de remplissage à la prise d'eau froide.

Brancher le tuyau de vidange flexible. Se référer au schéma (Figure 6)

Raccorder le cordon d'alimentation.

Coller la bande de condensation sous la surface du plan de travail. Assurez-vous que la bande de condensation soit fixée au ras du bord du plan de travail.

Positionner le lave-vaisselle.

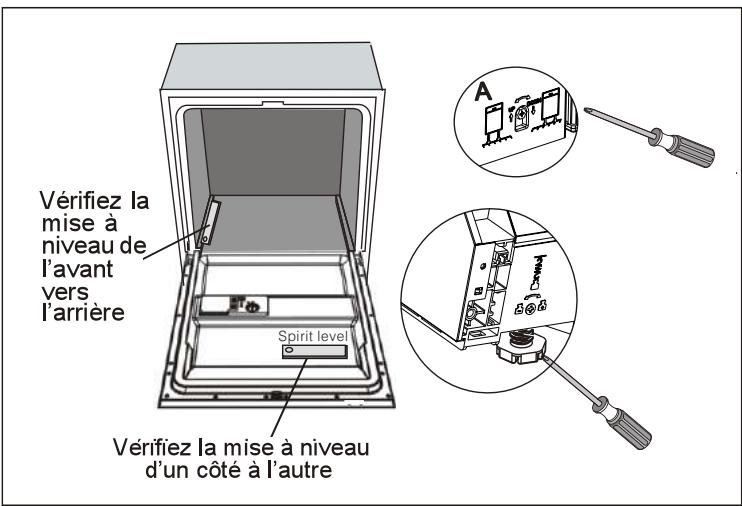

Mettre l'appareil à l'horizontale : les pieds arrière sont réglables par l'avant du lave-vaisselle en tournant les vis situées sur le côté droit et sur le côté gauche de l'appareil (Figure 5). Pour régler les pieds avant, les tourner à l’aide d'une clé jusqu'à ce que le lave-vaisselle soit parfaitement à l'horizontale (Figure 5B).

L'appareil doit être parfaitement stable. Il y à deux façons de procéder:

À Normal plan de travail : fixer le lave-vaisselle au plan de travail à l'aide de deux vis à bois en veillant à ce qu'il n’aille pas buter contre la surface (Figure 6).

B. Plan de travail en marbre ou en granit : fixez la patte de fixation au panneau latéral du lave-vaisselle, fixez ensuite le lave-vaisselle au meuble. Placez le cache-vis en caoutchouc sur la vis (Fig. 7).

2 Ajustez l'horizontalité du lave-vaisselle en agissant, un par un, sur ses quatre pieds de réglage.

3 Lors du réglage de l’horizontalité du lave-vaisselle, attention à ne pas le faire basculer.

La hauteur maximale de réglage des pieds est de 50 mm

Vérifiez la mise à niveau d'un côté à l'autre

Branchements électriques

jamais couper ou retirer les branchements de mise à la terre.

Alimentation électrique

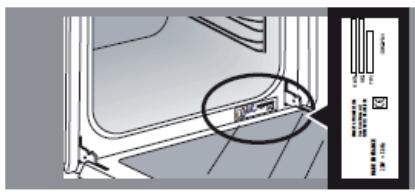

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée.

Utilisez des fusibles 10amp, le fusible temporisé ou le disjoncteur recommandés et aménagez un circuit distinct réservé à cet appareil.

Branchements électriques

Si l'évier est situé à plus de 1 000 mm du sol, l'excédent d'eau demeurant dans les tuyaux ne peut être évacué directement dans l'évier. Il sera nécessaire de vidanger l'excédent d'eau dans un saladier ou un autre récipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Celui-ci ne doit pas excéder 4 mètres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.

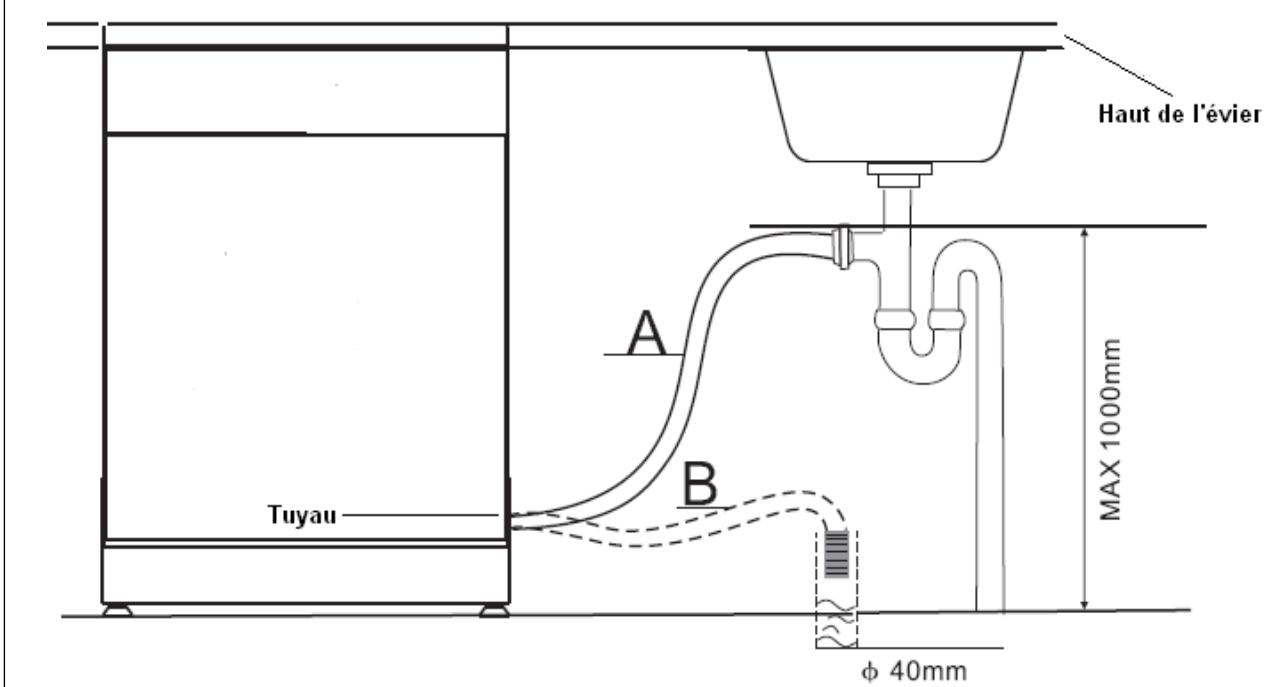

Raccordement du siphon

La distance entre le raccord d'évacuation et le fond de l'appareil ne doit pas excéder 1 000 mm.

Le tuyau d'évacuation doit être fixé.

Démarrage du lave-vaisselle

Il convient d'effectuer les vérifications suivantes avant de mettre en route votre lave- vaisselle.

Le lave-vaisselle est bien à niveau et correctement installé

La valve d'arrivée d'eau est ouverte

E1 Pour éviter toute fuite d'eau, vérifiez que la valve d'arrivée d'eau est bien raccordée au lave-vaisselle

Les câbles sont solidement raccordés

Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

3 Causes PP Problème : Que faut-il faire ? possibles

Le lave-vaisselle ne Un fusible ou le Changez le fusible ou rétablissez le disjoncteur. Débranchez démarre pas disjoncteur a sauté tous autres appareils électriques branchés sur le même circuit que votre lave-vaisselle L'appareil n'est pas sous Vérifiez que le lave-vaisselle est sous tension et que la tension porte est bien fermée. Vérifiez que le câble d'alimentation est bien branché à la prise secteur. La pression de l'eau est Vérifiez que l'arrivée d'eau est bien raccordée et que le Problèmes faible robinet est ouvert. techniques La porte du lave-vaisselle Assurez-vous de bien fermer la porte et le loquet. n'est pas bien fermée. Le lave-vaisselle ne Nœud dans le tuyau Vérifiez l'état du tuyau d'évacuation. pompe pas l'eau d'évacuation Filtre bouché Vérifiez l'état du filtre primaire (cf. rubrique intitulée « Nettoyer le filtre ») Évier bouché Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans la gestion des lave- Mousse dans la Détergent non adapté Utilisez uniquement du détergent spécial lave-vaisselle pour e éviter la formation de mousse. Si cela se produit, ouvrez le cuve lave-vaisselle et laissez la mousse s'évaporer. Versez 3 ou 4 litres d'eau froide dans la cuve. Fermez le lave-vaisselle en fermant le loquet, puis sélectionnez un cycle. Le lave- vaisselle commencera par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifiez que la mousse ait bien disparu. Renouvelez l'opération si nécessaire. Produit de rinçage Nettoyez toujours immédiatement tout produit de rinçage renversé renversé. Intérieur de la cuve Un détergent contenant Vérifiez que le détergent utilisé ne comporte aucun x 1 du colorant a été utilisé colorant. Problèmes -faché _ - généraux Pellicule blanche sur Minéraux contenus dans Pour nettoyer les parois internes, utilisez une éponge

les surfaces internes Une eau dure

humide avec du détergent pour lave-vaisselle et veillez à porter des gants en caoutchouc.

N'utilisez jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse.

Taches de rouille sur Les couverts tachés ne

sont pas résistants à la corrosion.

été lancé après l'ajout du sel pour lave-vaisselle. Des traces de sel se sont mêlées au cycle de lavage.

Lancez toujours le programme de lavage rapide

sans placer de couverts dans le lave-vaisselle et sans la fonction Turbo (si elle est disponible) après avoir ajouté du sel pour lave-vaisselle.

l'adoucisseur n'est pas bien fermé.

Inspectez le couvercle et assurez-vous qu'il est bien fermé.

Bruits de choc dans Ceci peut être dû à Ceci n'a aucun impact sur la performance du lave-vaisselle. les conduits d'eau l'installation sur place ou Si vous avez des doutes, faites appel à un plombier aux sections des qualifié. conduits. La vaisselle La vaisselle n'a pas Cf. rubrique « Remplir les paniers du lave-vaisselle »

n'est pas propre été correctement

PAS POP placée dans le

Le programme Sélectionnez un programme plus intensif.

Des ustensiles Réorganisez la disposition de vos ustensiles afin que les

bloquent la course bras de lavage puissent tourner librement.

Lavage Le dispositi oct

e dispositif de Nettoyez et/ou replacez correctement le dispositif de

non filtration situé à la filtration. satis- base de l'appareil n'est Nettoyez les bras de lavage. Cf. « Nettoyer les bras de faisant pas propre ou n'est lavage ».

pas bien installé. Ceci

peut bloquer les jets

Verres troubles Association d'une Utilisez moins de détergent si vous avez une eau douce, et eau douce avec sélectionnez un cycle plus court pour laver les verres et trop de détergent. optimiser leur propreté.

Traces noires ou Des ustensiles en Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour

grises sur la aluminium ont frotté éliminer les traces.

vaisselle contre votre vaisselle.

La vaisselle Mauvaise disposition Respectez les consignes de remplissage du lave-vaisselle.

n'est pas sèche des ustensiles

Quantité de produit de Augmentez la quantité de produit de rinçage/remplissez le rinçage insuffisante compartiment à produit de rinçage.

La vaisselle a été Ne videz pas votre lave-vaisselle immédiatement après le sortie trop tôt cycle de lavage. Ouvrez légèrement la porte pour que la

, vapeur puisse s'échapper. Attendez que votre vaisselle soit Séchage à peine tiède au toucher pour vider votre lave-vaisselle. non Videz le panier du bas en premier lieu afin d'éviter que de satis- l'eau ne s'écoule depuis la vaisselle du panier du haut dans faisant celui du bas. Le programme choisi Avec un programme court, la température de lavage est n'était pas adapté moins importante, ce qui réduit la performance de lavage.

Choisissez un programme de longue durée.

Les couverts L'évacuation de l'eau est plus difficile sur les revêtements présentent un de mauvaise qualité. Les couverts ou plats de ce type ne revêtement de sont pas adaptés au lavage en lave-vaisselle.

4. Panier à couverts :

Programme : ECO 7 Fourchettes à

Nombre de modes avec distribution du servir produit de rinçage : position 5 8 Cuillères à

Réglage de l'adoucisseur : H3

Programme : ECO 7 Fourchettes à Nombre de modes avec distribution du servir produit de rinçage: position 5 8 Cuillères à

Réglage de l'adoucisseur : H3
