Intitulé	Description
Type de produit	Four encastrable électrique
Caractéristiques techniques principales	Four à convection, capacité de 65 litres, classe énergétique A
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Largeur : 59,5 cm, Hauteur : 59,5 cm, Profondeur : 56,4 cm
Poids	Environ 30 kg
Compatibilités	Compatible avec les meubles de cuisine standard pour fours encastrables
Fonctions principales	Chaleur tournante, grill, cuisson traditionnelle, mode défrost
Entretien et nettoyage	Nettoyage par catalyse, surface en émail facile à nettoyer
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant et des revendeurs agréés
Sécurité	Verrouillage de sécurité, porte froide, protection contre la surchauffe
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - AKP 236/NB - GUIDE D'INSTALLATION WHIRLPOOL

Comment installer le WHIRLPOOL AKP 236/NB dans ma cuisine ?

Pour installer le WHIRLPOOL AKP 236/NB, commencez par choisir un emplacement approprié avec une prise électrique à proximité. Assurez-vous que l'espace est bien ventilé. Suivez les instructions du guide d'installation pour fixer le four au meuble et relier les câbles électriques.

Quelles sont les mesures requises pour l'installation de ce four ?

Le WHIRLPOOL AKP 236/NB nécessite une niche de 56 cm de hauteur, 55 cm de largeur et 55 cm de profondeur. Assurez-vous de respecter ces dimensions pour un ajustement correct.

Le four doit-il être nivelé lors de l'installation ?

Oui, il est important de s'assurer que le WHIRLPOOL AKP 236/NB est bien nivelé pour un fonctionnement optimal. Utilisez un niveau à bulle et ajustez les pieds du four si nécessaire.

Comment connecter le four à l'alimentation électrique ?

Débranchez l'alimentation avant de commencer. Connectez le câble d'alimentation du four à une prise conforme aux normes électriques locales. Si vous n'êtes pas sûr, faites appel à un électricien qualifié.

Y a-t-il des précautions à prendre lors de l'installation ?

Oui, assurez-vous que le four est débranché pendant l'installation. Évitez d'utiliser des produits corrosifs sur les surfaces du four. Suivez toutes les instructions de sécurité fournies dans le guide d'installation.

Comment tester le four après l'installation ?

Après avoir terminé l'installation, branchez le four et allumez-le. Testez les différentes fonctions (chaleur tournante, grill, etc.) pour vous assurer qu'il fonctionne correctement.

Que faire si le four ne s'allume pas après l'installation ?

Vérifiez que le four est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas été déclenché. Si le problème persiste, contactez le service après-vente.

Puis-je installer le WHIRLPOOL AKP 236/NB moi-même ?

Oui, l'installation peut être réalisée par une personne ayant des compétences de base en bricolage. Toutefois, si vous n'êtes pas sûr de vous, il est recommandé de faire appel à un professionnel.

MODE D'EMPLOI AKP 236/NB - GUIDE D'INSTALLATION WHIRLPOOL

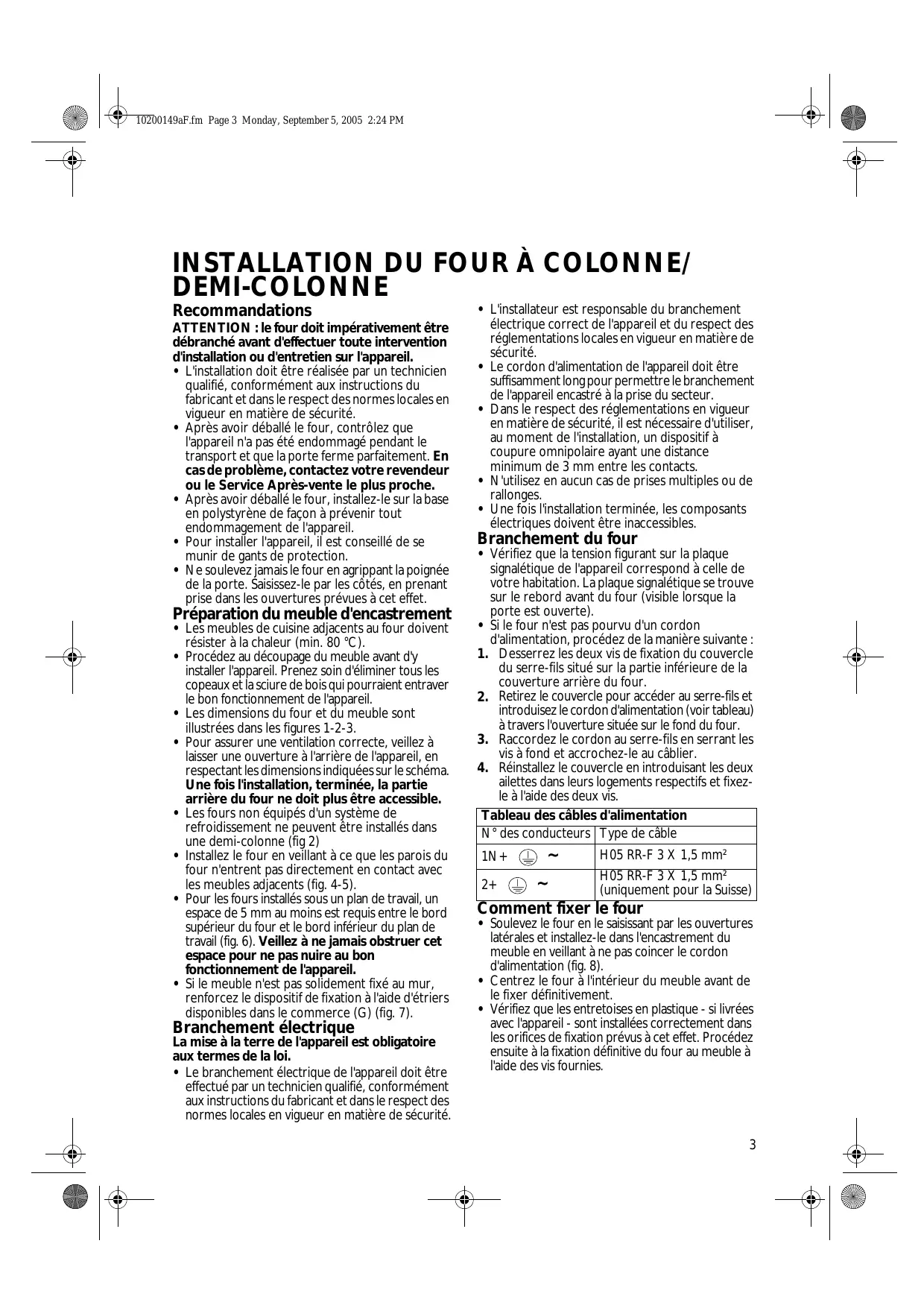

INSTALLATION DU FOUR À COLONNE/

DEMI-COLONNE Recommandations ATTENTION : le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• Après avoir déballé le four, contrôlez que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Après-vente le plus proche.
• Après avoir déballé le four, installez-le sur la base en polystyrène de façon à prévenir tout endommagement de l'appareil.
• Pour installer l'appareil, il est conseillé de se munir de gants de protection.
• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtés, en prenant prise dans les ouvertures prévues à cet effet. Préparation du meuble d'encastrement
• Les meubles de cuisine adjacents au four doivent résister à la chaleur (min. 80 °C).
• Procédez au découpage du meuble avant d'y installer l'appareil. Prenez soin d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil.
• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.
• Pour assurer une ventilation correcte, veillez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrière du four ne doit plus être accessible.
• Les fours non équipés d'un système de refroidissement ne peuvent être installés dans une demi-colonne (fig 2)
• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).
• Pour les fours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veillez à ne jamais obstruer cet espace pour ne pas nuire au bon fonctionnement de l'appareil.
• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7). Branchement électrique La mise à la terre de l'appareil est obligatoire aux termes de la loi.
• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
• N'utilisez en aucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles. Branchement du four
• Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :

1. Desserrez les deux vis de fixation du couvercle

du serre-fils situé sur la partie inférieure de la couverture arrière du four.

2. Retirez le couvercle pour accéder au serre-fils et

introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.

3. Raccordez le cordon au serre-fils en serrant les

vis à fond et accrochez-le au câblier.

4. Réinstallez le couvercle en introduisant les deux

ailettes dans leurs logements respectifs et fixezle à l'aide des deux vis. Tableau des câbles d'alimentation N° des conducteurs Type de câble 1N+

H05 RR-F 3 X 1,5 mm² H05 RR-F 3 X 1,5 mm² (uniquement pour la Suisse) Comment fixer le four

• Soulevez le four en le saisissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les entretoises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.
