GUIDE DE CONSULTATION RAPIDE Branchez l'appareil à l'arrivée d'eau et à l'alimentation électrique (voir manuel d'installation).
00800-40088400 - www.whirlpool.eu/myfridge

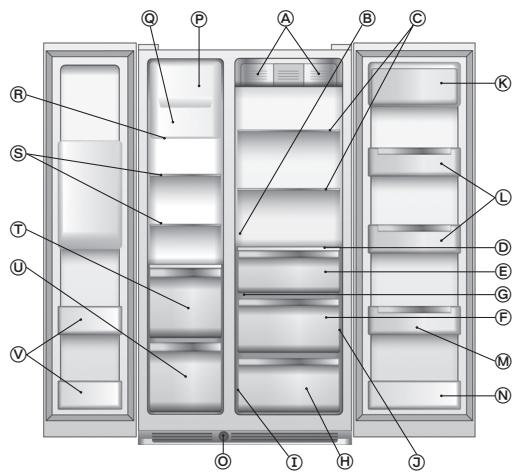

I. Dispositif de réglage de la température dans le bac à viande / fruits et légumes (si disponible) J. Plaque signalétique K. Compartiment produits laitiers L. Balconnets M. Balconnet 2 l avec cale-bouteilles (si présent) Si le symbole clignote, il est nécessaire de remplacer le filtre. Après avoir remplacé le filtre, appuyez sur la touche "Reset filter/alarm" jusqu'à ce que le symbole devienne fixe. Uniquement pour l'Europe 00800-40088400 - www.whirlpool.eu/myfridge
Il est bon de rappeler que cette opération ne coupe pas l'alimentation électrique au niveau de l'appareil.
Appuyez sur la touche "Freezer temp" pour modifier la température réglée.
Appuyez sur la touche "Fridge temp" pour modifier la température réglée.
Porte du compartiment réfrigérateur ouverte
éteint et/ou l'appareil ne fonctionne pas
• un sifflement lors de l'allumage de l'appareil pour la première fois ou après une période d'inactivité prolongée ; • un gargouillement lorsque le fluide frigorigène pénètre dans les tuyaux; • un bourdonnement lorsque le robinet de l'eau ou le ventilateur est ouvert/activé ; • un crépitement lorsque le compresseur se met en marche ou quand la glace s'égoutte dans le récipient ; • un bruit de détente lorsque le compresseur s'allume et s'éteint.
Vérifiez que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.
éliminer d'éventuels blocs de glace. Si le problème persiste, attendez deux minutes, puis répétez l'opération. Secouez le bac à glaçons pour que ceux-ci se détachent et augmenter ainsi la capacité du récipient. Il est conseillé de jeter les vieux glaçons et d'en fabriquer de nouveaux. Attendre environ 3 minutes pour permettre au moteur du distributeur de se réinitialiser.
Contactez le Service Après-vente agréé. Pour désactiver le signal sonore, appuyez sur le bouton d'acquittement des alarmes.
La fonction "Anti-condensation porte" (selon le modèle) a-t-elle été dans la zone du distributeur de glace et d'eau désactivée ? (indiqué par la flèche dans la figure ci-contre), selon le modèle.
Le dispositif anti-condensation du distributeur (selon le modèle) a-tzone du distributeur de glace et anti-condensation dans la zone du distributeur de glace et d'eau il été désactivé ? d'eau. (indiqué par la flèche dans la figure ci-contre), selon le modèle.
• que les portes se ferment correctement. • que l'appareil n'est pas installé à proximité d'une source de chaleur. • que les ouvertures de ventilation ne sont pas obstruées, empêchant la libre circulation de l'air. • que la fonction "Vacation mode" n'est pas activée (voir Guide de consultation rapide) Au besoin, réduire la température réglée.
La fonction "Eco mode" a-t-elle été activée ?
Placez-le dans un endroit sec et bien ventilé. de la condensation se forme à l'intérieur du réfrigérateur.
L'alarme se déclenche si les portes restent ouvertes plus de 2 minutes.
• que la fiche est introduite correctement dans la prise de courant et que l'éventuel interrupteur bipolaire est dans la bonne position (permettant donc l'alimentation de l'appareil). • que les protections de l'installation électrique fonctionnent correctement. • que le câble d'alimentation n'est pas endommagé. • que la tension est correcte.
Impossibilité d'utiliser le bandeau de commande : à chaque pression d'une touche correspond un signal sonore.
• en installant l'appareil de niveau, sur une surface plane, • en évitant que l'appareil n'entre en contact avec les meubles adjacents, • en contrôlant que les composants intérieurs sont installés correctement. • en s'assurant que les bouteilles et les récipients ne se touchent pas.
Veillez à installer le réfrigérateur loin de toute source de chaleur avez stocké une grande quantité d'aliments dans l'appareil, le moteur (radiateur, cuisinière, etc.) et à l'abri du rayonnement solaire direct. fonctionnera plus longtemps, afin de refroidir l'intérieur du compartiment.
Blackout et l'afficheur de température du congélateur clignotent ; un signal sonore retentit (si disponible).
Remarque: Après la mise en fonction, il est nécessaire d'attente 2/3 heures avant d'atteindre la température de conservation adaptée à un chargement normal du produit.

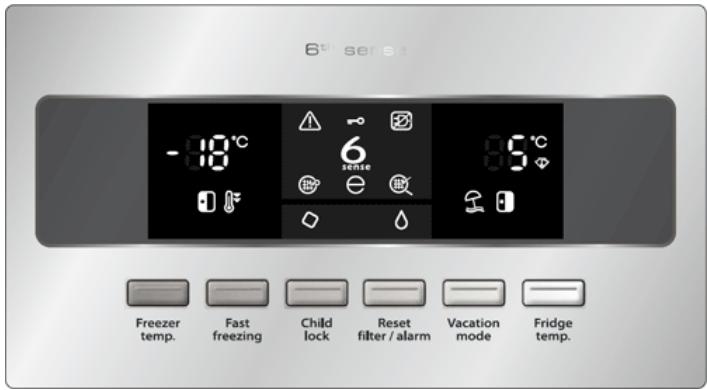

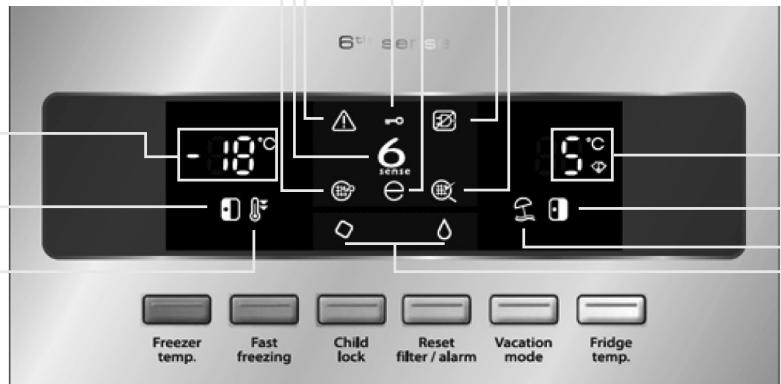

Icones de Fonctionnement Fonction 6th Sense Lorsque l'icône s'allume, cela signifie que l'appareil fonctionne pour atteindre les conditions de conservation (6e sens) optimales. (si disponible) La fonction s'active et se désactive automatiquement. Ce symbole indique l'état d'épuisement du filtre antibactérien. Au moment de l'achat de l'appareil l'icône est allumé. Lorsque l'icône commence à clignoter, il faut procéder au remplacement du filtre : remplacez la cartouche et appuyez ensuite sur la touche reset filter/alarm (réinitialisation Filtre antibactérien (si disponible) alarme) jusqu'à ce que l'icône cesse de clignoter. 00800-40088400 - www.whirlpool.eu/myfridge. Ce symbole indique l'état d'épuisement du filtre de l'eau. Au moment de l'achat de l'appareil, l'icône correspondant au filtre s'éclaire en vert. L'icône devient ensuite bleue, puis rouge : cela signifie qu'il sera bientôt nécessaire de remplacer le filtre. Lorsque l'icône s'éclaire en rouge et commence à clignoter, il faut effectuer le remplacement. Filtre de l’eau Remplacez la cartouche et appuyez ensuite sur la touche reset filter/alarm (réinitialisation de l'alarme) jusqu'à ce que l'icône passe au vert. 00800-40088400 - www.whirlpool.eu/myfridge. ZONE DISTRIBUTEUR DE GLACE ET D'EAU La distribution de l'eau et de la glace sont toujours disponibles et les icônes correspondantes
Congélation rapide (Fast freezing) Cette fonction désactive la réfrigération du compartiment réfrigérateur en cas d'absence prolongée de l'utilisateur. La fonction s'active/se désactive en appuyant sur la touche vacation mode jusqu'à l'éclairage/extinction du symbole . Dès que vous avez lancé cette fonction, il est nécessaire de retirer les aliments périssables du compartiment réfrigérateur et de laisser la porte fermée car le réfrigérateur maintient une température qui permet d'éviter la formation d'odeurs. Cette fonction optionnelle peut être activée pour économiser l'énergie. Il est important de noter que cette opération ne débranche pas l'appareil de l'alimentation électrique. Pour l'activer, appuyez simultanément pendant 5 secondes environ sur les touches reset filter/alarm et child locck jusqu'à l'extinction complète de l'écran et l'éclairage du symbole . L'écran s'éclaire à chaque interaction avec le produit ou avec le bandeau de commandes, puis il s'éteint pour ne laisser visible que l'icône Eco. Pour rétablir le fonctionnement normal, exécutez la même procédure jusqu'à ce que l'écran affiche les températures précédemment réglées. Ces indications sont fournies par le déclenchement d'un signal sonore et par l'allumage de voyants lumineux. Important : Pour désactiver l'alarme sonore, appuyez sur la touche reset filter/alarm (réinitialisation de l'alarme). Si l'alarme sonore n'est pas désactivée en appuyant sur la touche, elle se désactive automatiquement après 10 minutes. Elle s'active lors d'une coupure de courant prolongée qui entraîne une augmentation de la température du compartiment congélateur. La température maximum atteinte pendant la coupure de courant clignote sur l'écran du congélateur. En même temps, le signal sonore s'active et le témoin d'alarme clignote . Le symbole de la porte du réfrigérateur/congélateur (ou les deux) s'allume lorsqu'une ou toutes les portes de l'appareil sont ouvertes. Lorsque les portes restent ouvertes pendant plus de 2 minutes, le symbole clignote et le signal sonore s'active. L'activation du signal sonore et l'affichage de lettres sur l'écran signale un problème de l'appareil. Appelez l'assistance et communiquez le code affiché sur l'écran à la place de la température.
Évitez d’installer l’appareil près d’une source de chaleur. Pour assurer une bonne aération, laissez un espace de chaque côté et au-dessus de l’appareil et respectez les consignes d’installation. Veillez à ne jamais couvrir les bouches d’aération de l’appareil. N’endommagez pas les tubes du circuit réfrigérant du réfrigérateur. Installez et mettez l’appareil à niveau sur un sol capable de supporter son poids, dans un endroit adapté à ses dimensions et à son usage. Installez l’appareil dans une pièce sèche et bien aérée. L’appareil est réglé pour fonctionner dans la plage de température suivante, en fonction de la classe climatique indiquée sur la plaquette signalétique : l’appareil risque de ne pas fonctionner correctement s’il reste pendant une longue période à une température supérieure ou inférieure à la plage prévue. Classe Climatique
Contrôlez que le voltage indiqué sur la plaquette signalétique correspond à la tension de l’habitation. N’utilisez pas d’adaptateurs, de prises multiples, ni de rallonges. Pour le raccordement hydraulique de l’appareil, utilisez le tube fourni en série. Ne réutilisez pas celui de votre ancien appareil. Le câble d’alimentation ne peut être modifié ou remplacé que par un professionnel qualifié. Il doit être possible de déconnecter l’alimentation électrique en enlevant la prise ou en actionnant un interrupteur bipolaire de réseau situé en amont de la prise.
âge ou des personnes handicapées physiques, mentales, sensorielles ou inexpérimentées sans l’aide d’une personne responsable de leur sécurité. x Pour éviter tout risque d’emprisonnement et d’étouffement, interdisez aux enfants de jouer ou de se cacher à l’intérieur de l’appareil. x N’avalez jamais le liquide (atoxique) contenu dans les accumulateurs de froid (sur certains modèles). x Ne mangez pas les glaçons ou les glaces immédiatement après les avoir sortis du congélateur, car ils pourraient provoquer des brûlures dues au froid. UTILISATION x Débranchez toujours le cordon d’alimentation ou coupez le courant avant d’intervenir sur l’appareil pour son entretien ou nettoyage. x Tous les appareils équipés de systèmes de production de glace et de distributeurs d’eau doivent être connectés à un réseau hydrique qui distribue exclusivement de l’eau potable (la pression du réseau hydrique doit être comprise entre 0,17 et 0,81 MPa (1,7 et 8,1 bar)). Les systèmes de production de glace et/ou d’eau qui ne sont pas directement connectés à un réseau d’alimentation hydrique doivent être remplis exclusivement avec de l’eau potable. x N’utilisez le compartiment réfrigérateur que pour la conservation d’aliments frais et le compartiment congélateur que pour la conservation d’aliments surgelés, la congélation d’aliments frais et la production de glaçons. x N’introduisez pas de récipients en verre contenant des liquides dans le congélateur car ils pourraient exploser. Le fabricant décline toute responsabilité si ces consignes et ces précautions ne sont pas respectées.
1. Emballage L’emballage est 100% recyclable et porte le symbole du recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur. Les matériaux d’emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être conservés hors de portée des enfants car ils constituent une source potentielle de danger. 2. Mise au rebut Cet appareil a été fabriqué avec des matériaux recyclables. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à protéger l’environnement et la santé humaine. apposé sur l’appareil ou sur la documentation qui Le symbole l’accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Au moment de la mise au rebut, rendez l’appareil inutilisable en sectionnant le câble d’alimentation et en démontant les portes et les grilles, de façon à ce que les enfants ne puissent pas accéder facilement à l’intérieur de celui-ci. Pour la mise au rebut, respectez les normes locales en vigueur et remettez l’appareil à un centre de collecte spécialisé. Ne laissez jamais l’appareil sans surveillance, ne fut-ce que quelques jours, car il représente une source de danger pour les enfants. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société locale de collecte des déchets ménagers ou directement à votre revendeur. Information: Cet appareil ne contient pas de CFC. Le circuit de refroidissement contient du R134a (HFC) ou R600a (HC), voir la plaquette signalétique à l’intérieur de l’appareil. Pour les appareils avec Isobutane (R600a) :l’isobutane est un gaz naturel qui est sans danger pour l’environnement, mais il est inflammable. Il est donc indispensable de s’assurer que les tuyaux du circuit de réfrigération sont en parfait état. Cet appareil pourrait contenir du gaz à effet de serre fluoré réglementé par le Protocole de Kyoto. Le gaz réfrigérant est hermétiquement scellé. Gaz réfrigérant: le R134 a une puissance de refroidissement (GWP) de 1300. Déclaration de conformité x
La sécurité électrique de l’appareil est garantie uniquement lorsqu’il est correctement branché à une installation de mise à la terre efficace et conforme à la Loi.
Dans les réfrigérateurs dotés d’un compartiment conserveur, l’indicateur de température est placé à l’intérieur de ce compartiment. Les informations complémentaires se trouvent sur le CD.

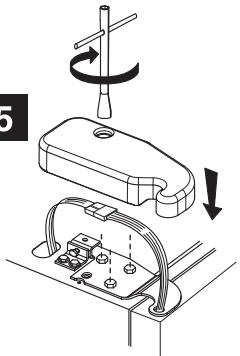

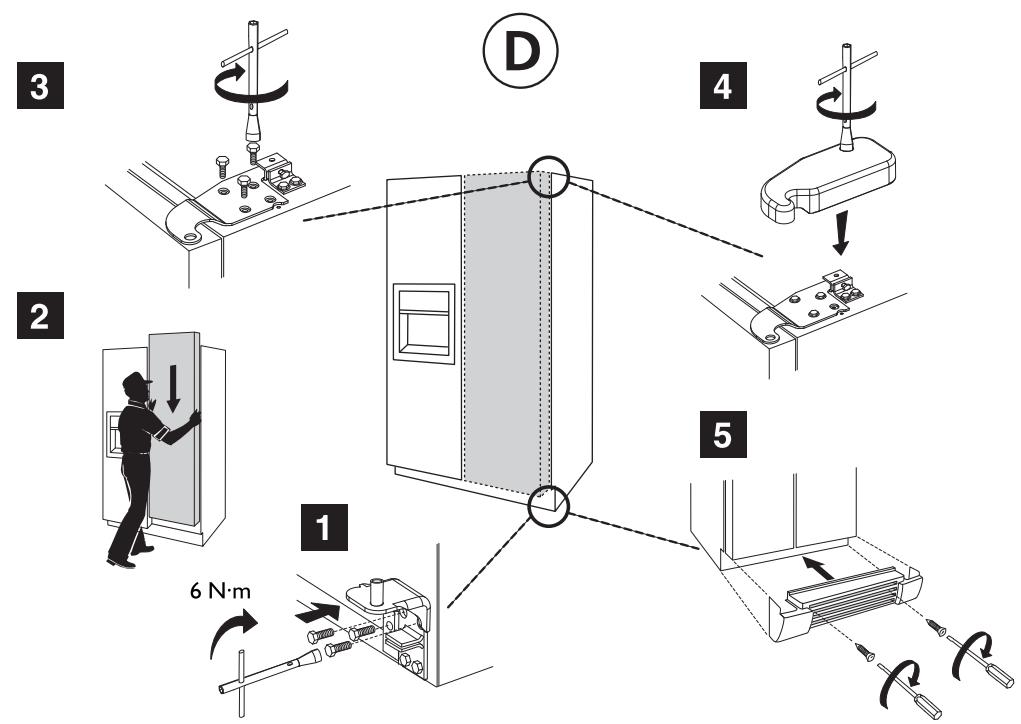

MONTAGE DE LA PORTE REFRIGERATEUR (D) ALIGNEMENT HORIZONTAL DE LA PORTE CONGELATEUR ET REFRIGERATEUR (E) ALIGNEMENT VERTICAL DE LA PORTE CONGELATEUR ET REFRIGERATEUR (F)
Cette notice contient toutes les indications et les avertissements nécessaires pour installer l'appareil correctement et en toute sécurité - Il est recommandé de la lire attentivement avant de procéder à l'installation. En fonction du modèle que vous avez acheté, il est possible de constater des différences dans la description de tous les équipements et éléments de commande de l'appareil indiqués dans cette notice. Conservez cette notice pour de futures
L’appareil doit être installé dans un endroit sec et bien aéré. Évitez d’installer l’appareil dans des endroits directement exposés aux rayons solaires ou à côté de sources de chaleur (four, chauffage, etc.). Si cela n’est pas possible, il convient de respecter les distances minimales suivantes : Cuisinières à charbon ou à mazout : 30 cm Cuisinières électriques et/à gaz : 3 cm Afin de permettre le déplacement du produit ainsi qu’une circulation d'air suffisante, laissez un espace minimum de 1 cm sur les côtés, au-dessus de l’appareil et entre la paroi arrière et le mur.

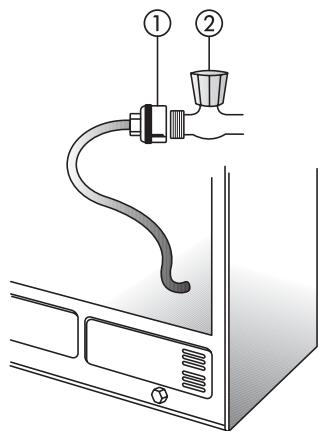

• Le distributeur de glaçon et le circuit d'eau doivent être raccordés à une arrivée d'eau distribuant de l'eau potable et/ou dépurée chimiquement. • Il est recommandé de toujours respecter les normes locales en vigueur concernant le raccordement à l'arrivée d'eau. • L’appareil est fourni avec un tuyau d'eau de 2,330 m de long, déjà branché à l’arrière de l’appareil. • Enlevez le ruban adhésif d'emballage du tuyau d'eau gris enroulé à l'arrière de l'appareil. • Branchez le raccord de transition (1) à l'arrivée d'eau de votre domicile (2). • Vérifiez que le tuyau d’eau n’est pas entortillé. • L’appareil est réglé pour fonctionner à une pression hydraulique comprise entre 1,7 et 8,1 bar (25 et 117 PSI). • Ouvrez le robinet d’eau et vérifiez l’étanchéité. Colmatez les fuites éventuelles. • Le réfrigérateur n’a besoin ni de réglage ni de bonde d’évacuation.

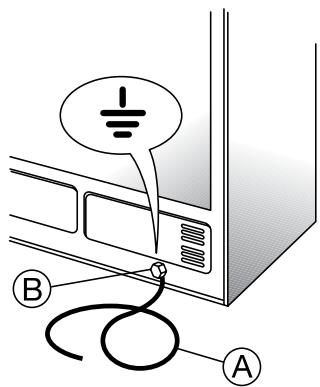

Assurez-vous que l’installation et le branchement électrique ont été réalisés selon les instructions du fabriquant et conformément aux normes locales en vigueur en matière de sécurité. Si l’appareil que vous venez d'acheter est équipé d’une fiche sans terre, branchez votre câble de terre jaune/vert (A) à la vis de terre présente sur l’appareil (B), voir figure. Le type de courant et la tension de ligne auxquels l’appareil sera branché doivent correspondre aux indications de la plaque signalétique. Prévoyez un accès à la prise de branchement de l’appareil, même après l’installation, de façon à pouvoir débrancher facilement la prise en cas de besoin. Si cela n’est pas possible, branchez l’appareil au réseau au moyen d'un interrupteur bipolaire monté dans un endroit accessible, avec une distance d’ouverture des contacts d'au moins 3 mm. Si la prise et la fiche ne sont pas du même type, remplacez la prise. N’utilisez pas d'adaptateurs, de rallonges ni de prises multiples. Après l’installation, vérifiez que le réfrigérateur n’est pas posé sur le câble d’alimentation. Pour débrancher l’appareil de la prise, enlevez la fiche, ne tirez jamais sur le câble d’alimentation.

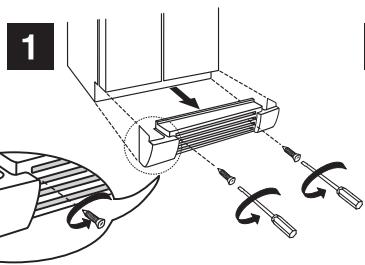

Si votre réfrigérateur vous semble instable ou si vous souhaitez que les portes ferment plus facilement, réglez son inclinaison en suivant les instructions ci-dessous (selon le modèle, comme illustrée sur les figures ci-contre). 1. Vérifiez la position d’installation de l’appareil pour être sûr de laisser un espace d’au moins 1 cm de chaque côté, y compris en haut. 2. Branchez l’appareil au réseau électrique. 3. Déplacez le réfrigérateur dans sa position définitive. 4. Ouvrez les deux portes et enlevez la plinthe du bas pour repérer les vis de mise à niveau à gauche et à droite de la base du réfrigérateur. La vis supérieure (1) permet de régler la roulette arrière, si présente, tandis que la vis inférieure (2) règle la roulette avant. 5. Utilisez les clefs fournies pour régler les vis de mise à niveau. Tournez dans le sens des aiguilles d’une montre pour soulever l’appareil et dans le sens contraire pour l’abaisser. Il se peut qu’il soit nécessaire de tourner les vis de mise à niveau de plusieurs tours pour régler l’inclinaison du réfrigérateur. Remarque : ne desserrez pas trop les vis de mise à niveau lorsque vous abaissez l’appareil, afin d’éviter qu’elles ne sortent de leur logement.

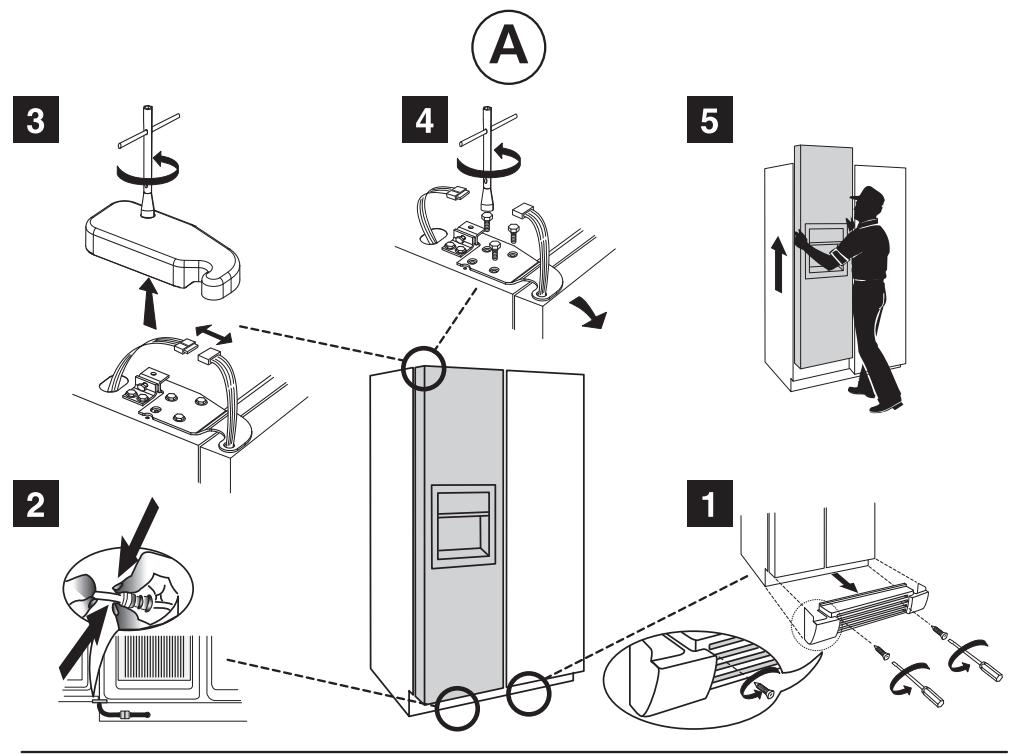

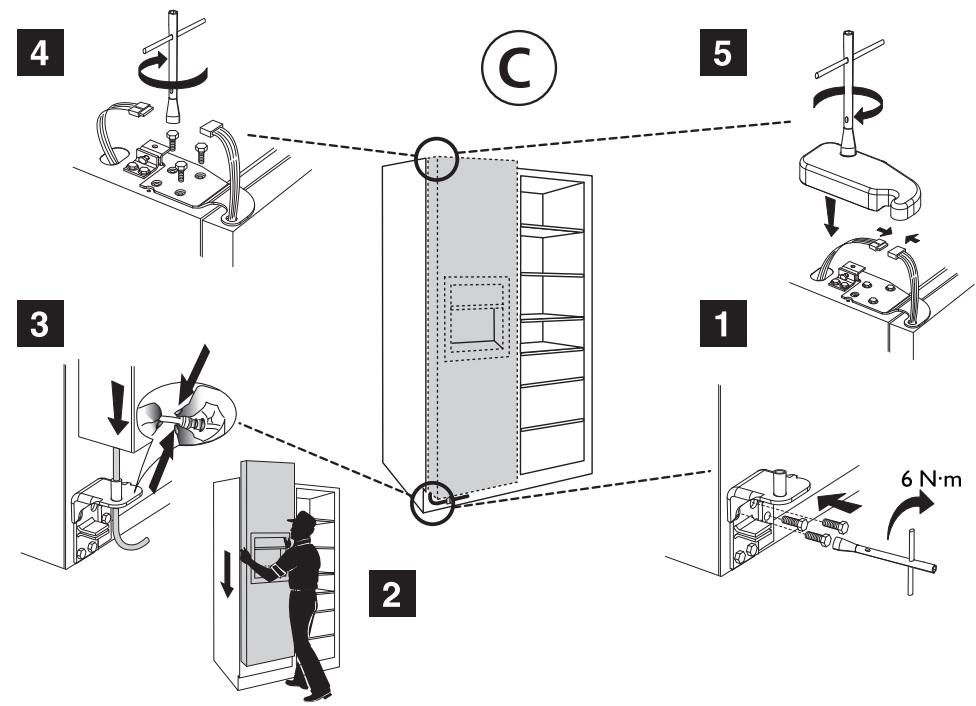

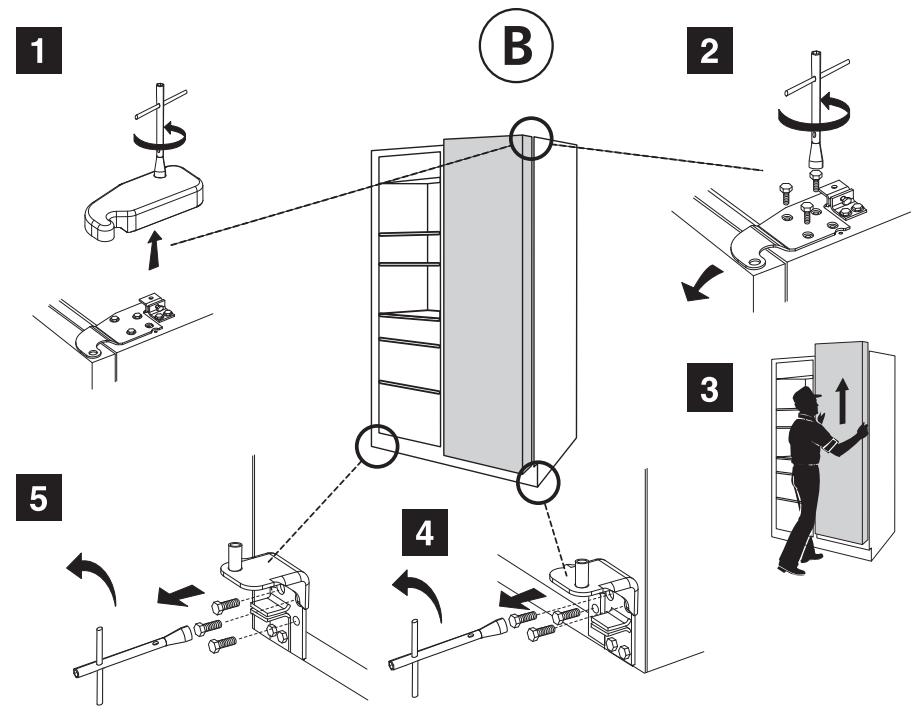

Si, après la mise en service de l’appareil et le chargement des portes réfrigérateur et congélateur, vous constatez un désalignement de ses dernières, débranchez l'appareil et procédez au réglage des deux portes comme le montre le schéma en annexe.
