MODE D'EMPLOI iSOTTA BL/F/80 TURBOAIR
16-17-18-19-20-23-24-25-26
1-2-3-4-5-7-10-11-12-14-15-
16-17-18-19-21-22-23-24-25-26
Suivre impératifement les instructions de cette notice. Le constructeur decline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la presente notice. Cette hotte prévue pour l'aspiration des fumées et vapeurs de cuisson est destinée à un usage domestique exclusivement.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
Note: les pieces indiquées avec le symbole (^) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
Comme accessoire optionnel, on peut acheter une cheminée esthétique, vérifier auprès du centre d'assistance si le modele en votre possession prévoit cette possibilité.
On conseille d'installer la hotte après avoir acheté la cheminée pour vérifier avec sécurité l'installation la plus ajuste.
Attention
Attention! Ne pas raccarder l'appareil au circuit electrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins qu'ilns ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelsque sauf si cela est expressement indique. Quand la hotte est utilisé en même temps que d'autres appeareils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les aliments sous la hotte.
L'utilisation de flammes libres peut entrainer des dégats aux
filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffee ne prenne feu.
Les pieces accessibles peuvent se rechauffer de façon importante quand elles sont utilisées avec des apparciels pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales competentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter neanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuées à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et electroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la recupération et du recyclage de cet apparéil, veillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.

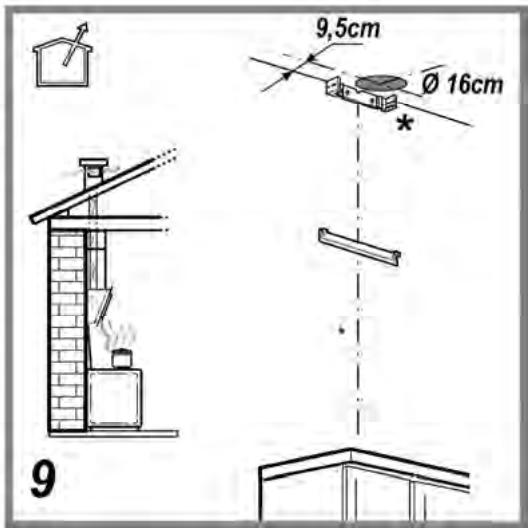

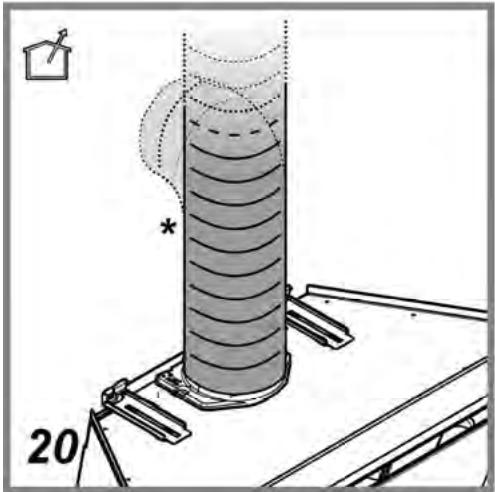

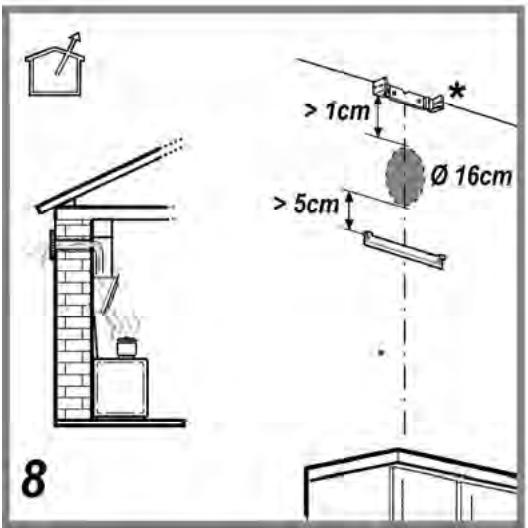

Version évacuation extérieure

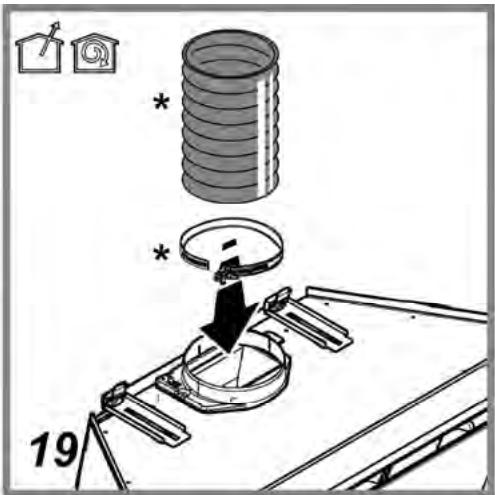

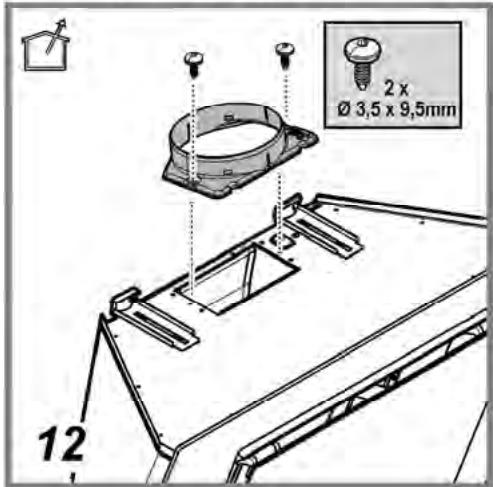

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Sur la partie horizontal, le tuyau doit avoir une légere inclinaison vers le haut (10^ env.) de façon a convoyer plus facilement l'air vers l'extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Relier la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit. Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent etre en nombre minime (angle maxi du coude: 90^
! Éviter les variations excessives de section du tuyau.
Utiliser un tuyau le plus lisse possible sur sa partie interne.
! Le matériel du tuyau doit être aux normes.

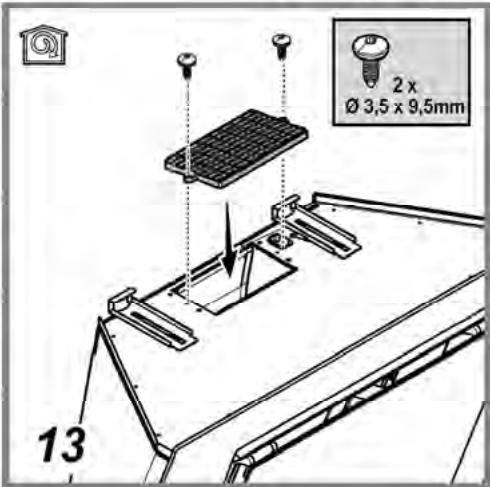

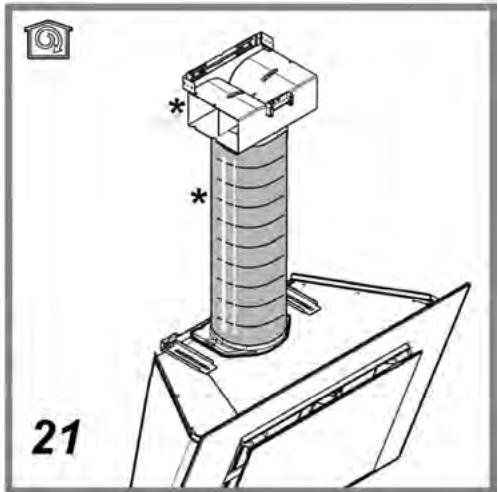

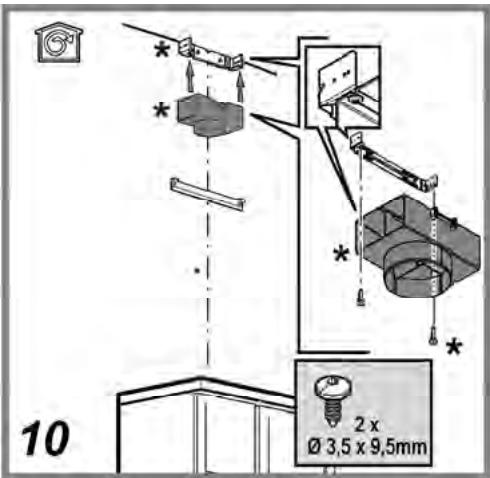

Version recyclage
Il convient d'utiliser un filtre à charbon actif, disponible auprès de vous revendeur habitual.
L'air aspiré sera dégraissé et désorisé avant d'être refouédans la pierce à travers la grille supérieure.

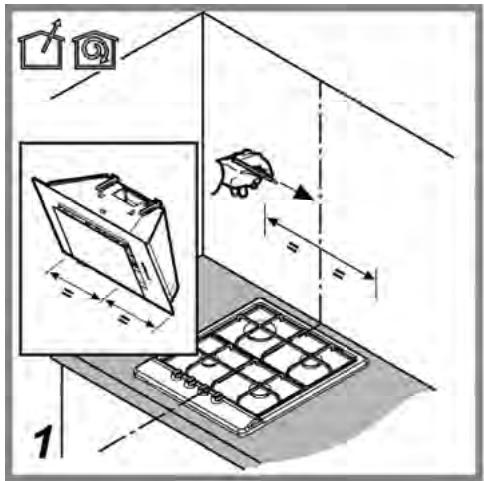

Installation

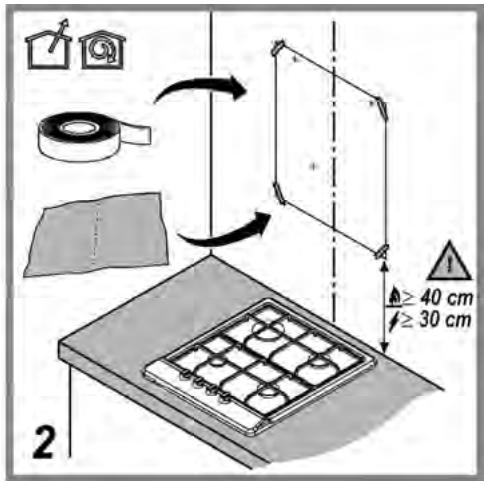

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 30cm dans le cas de cuisinières électriques et de 40cm dans le cas de cuisinières à gaz ou mixtes.
En cas de cuisinière à gaz ou mixte, il est possible d'instructor la hotte de façon à ce que la distance entre le plan de cuisson et le filtre anti-graisses ne soit pas inférieure à 65 cm.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

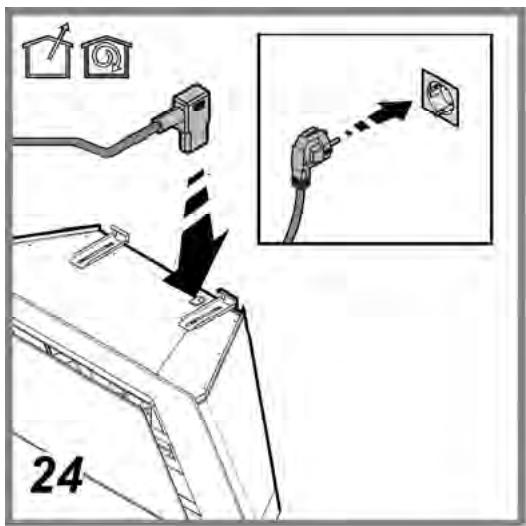

Branchement electrique
La tension electrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit electrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit electrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le cable d'alimentation soit monté correctement.
La hotte est pourvue d'un cable d'alimentation spécial; en cas de détiérioration du cable, en demander un neuf au service d'assistance technique.

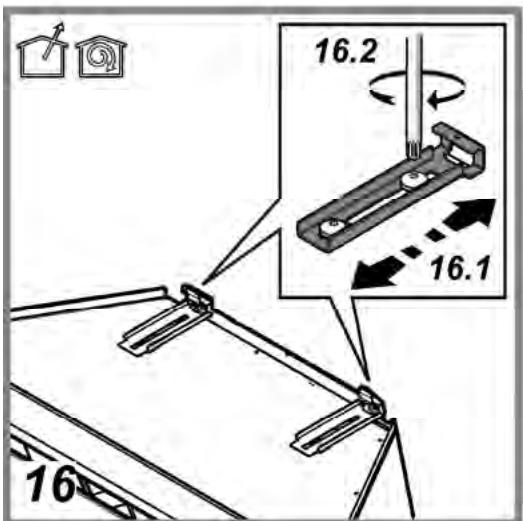

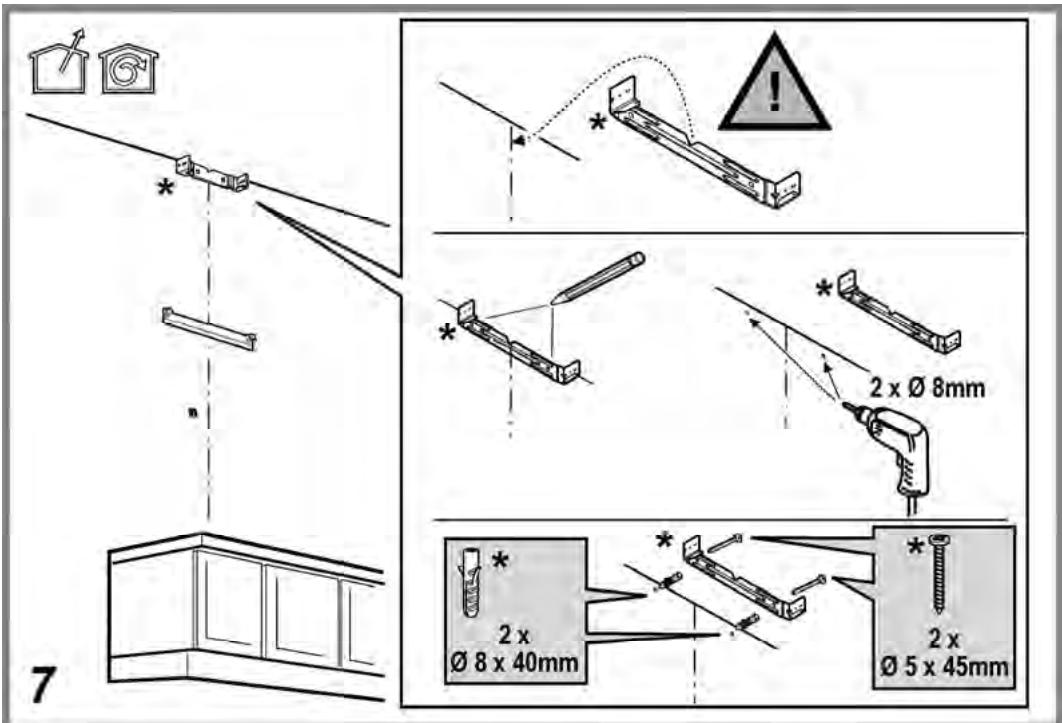

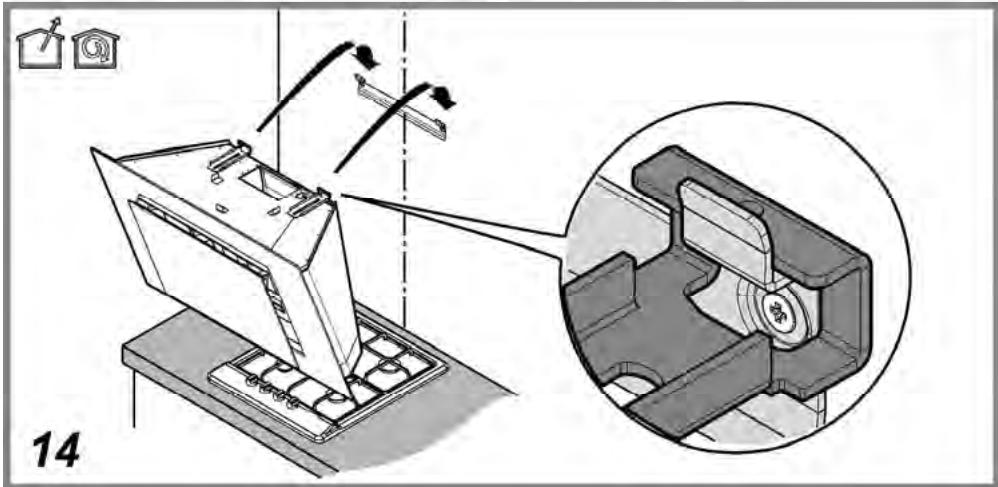

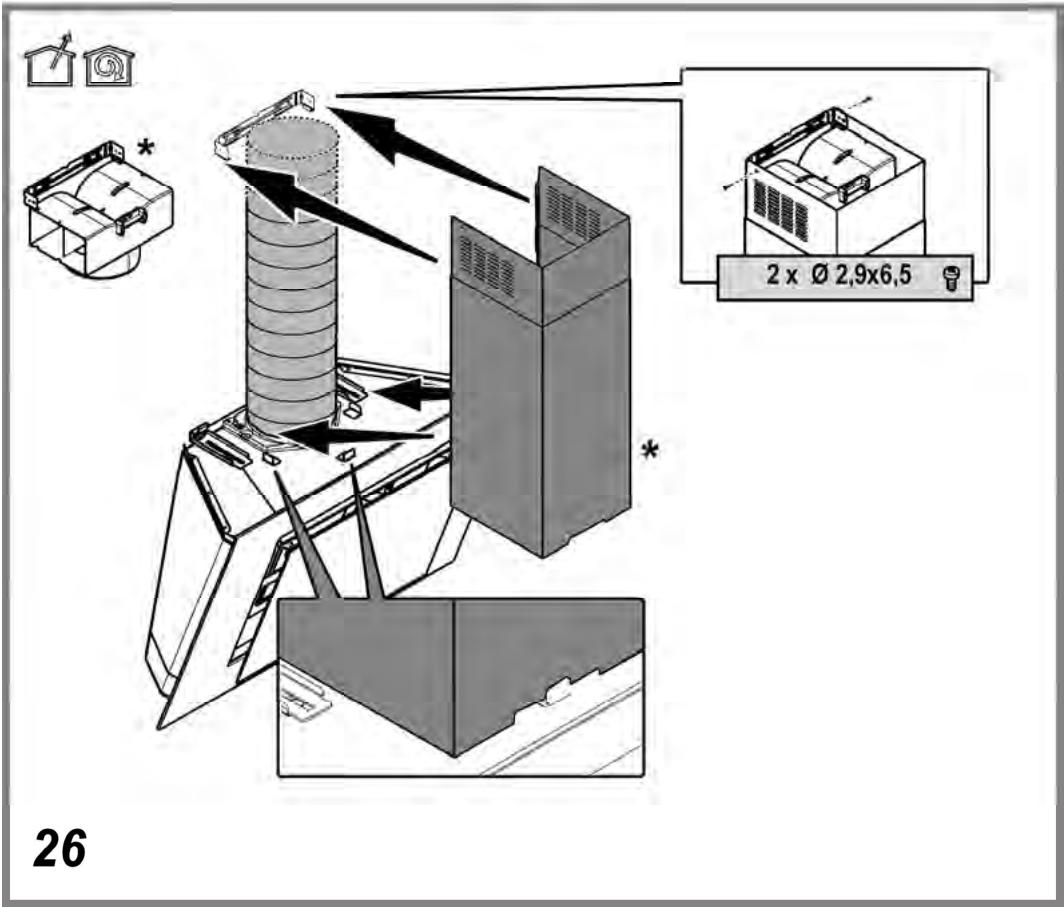

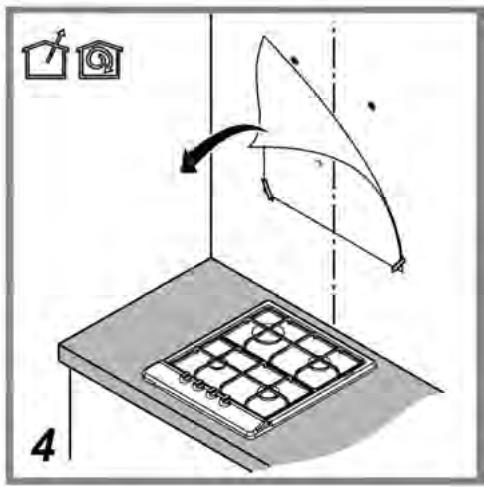

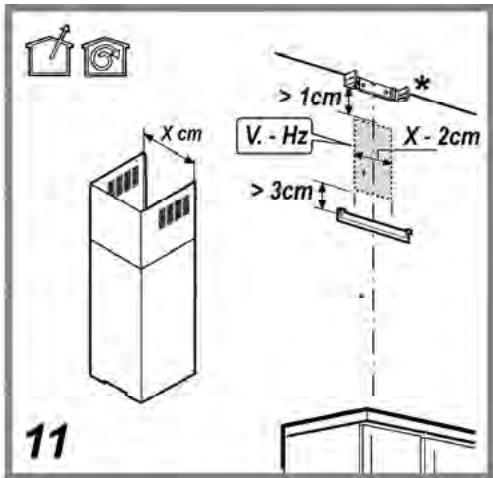

Montage

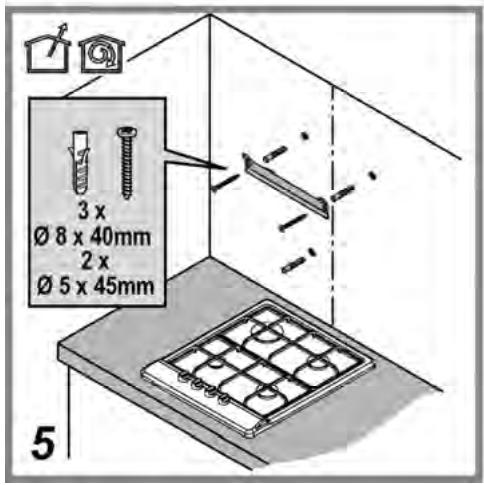

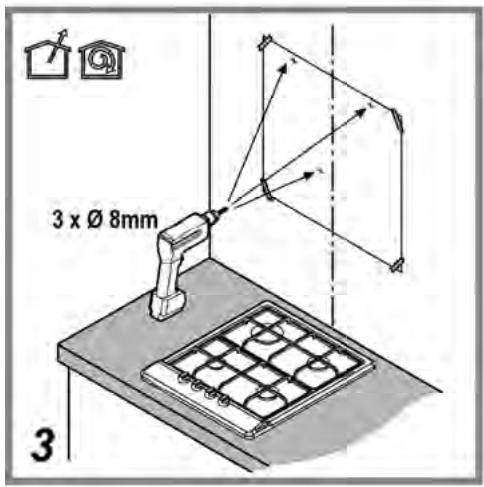

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
Pour selectionner les fonctions de la hotte, il suffit simplement d'effleurer les commandes.
Touche ON/OFF lumière
Touché de sélection vitesse (puissance d'aspiration) intensive - durée 5 minutes-appuyez de nouveau pour revenir à la sélection precedente.
Touché de sélection vitesse (puissance d'aspiration) - évée
Touché de sélection vitesse (puissance d'aspiration) moyenne - lorsqu'elle clignote, elle inique la nécessite de laver ou de replacer le filtre à charbon. Cette alarme est normalement désactivée. Pour activer l'alarme, désactiver cellelectronique en appuyant sur le bouton 0 pendant 3 secondes.
Ensuite, appuyez simultanément sur les boutons 1 et 2 pendant 3 secondes; d'abord, seulement le bouton 1 clignotera, puis les deux boutons 1 et 2 clignoteront pour indiquer l'activation. Repetez la Procedure pour désactiver l'alarme; d'abord, les boutons 1 et 2 clignoteront et ensuite uniquement le bouton 1 clignotera pour indiquer la désactivation.
Touché de sélection vitesse (puissance d'aspiration) basse - lorsqu'elle clignote, elle inique qu'il faut laver le filtre àGRAISSE.
Touche OFF moteur (stand by) - Exclusion de l'Electronique - Reset signalisation lavage /remplacement filtres.
OFF-MOTEUR
Appuyer rapidement pour eteindre le moteur RESET SIGNALISATION FILTRES
A hote eteinte, après avoir effectue l'entretien des filtres, appuyer sur la touche jusqu'au signal acoustique. Le led clignotant 1 (filtr anteigraisses) ou 2 (filtr au charbon) arrete de clignoter.
EXCLUSION DE L'ÉLECTRONIQUE
Appuyez sur la touche pendant 3 secondes, l'électronique de commande de la hotte est exclue.
Cette fonction peut être utile pendant
I'opération de nettoyage du produit.
Pour reinsérer l'électronique, il suffira de repeter l'opération.
Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAISE). Pour le nettoyage, utiliser un chiffon humidifié avec un dédTenger liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.
Panneau
Fig. 17-23
Entretien du panneau
Démontage:
enlever avec force (COTE INFERIEUR) et tourner vers le haut.
Nettoyage :
Le panneau doit être nettoyé à la même fréquence que le filtré àGRAISSE,utilisér un chiffon humidifié de produit détergent neutre.
Eviter d'utiliser des produits abrasifs. NE PAS UTILISER D'ALCOOL!
Montage:
proceder au montage en sens inverse.
Attention! Toujours vérifier que le panneau soit bien fixé.

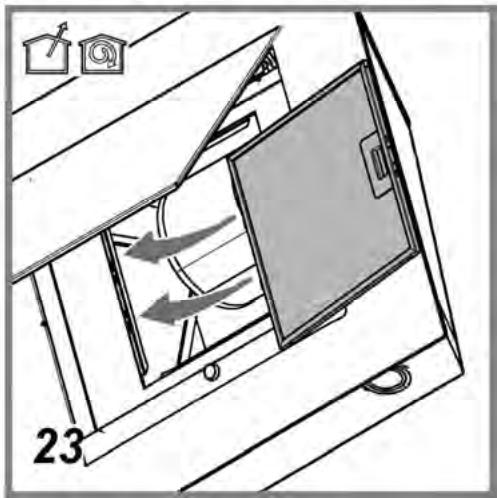

Filtre anti-gras
Fig. 17-23
Il retient les particules deGRAisse issues de la cuisson.
Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessite) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaissette peut en provoquer la décoloration. Toutefois, les
caracteristiques de filtrage ne seront enaucun cas modifiées. Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Fig.22 Retient les odeurs désagreables de cuisson.
Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessite) avec de l'eau chaude et au moyen de déterments appropriés ou dans le lava-vaisselle à 65^ (dans le cas de lavage dans le lava-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excede en faisant attention de ne pas abimer le filtrte, ensuite le metre dans le four pendant 10 minutes à 100^ pour le secher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtrte sera abimé.
Montage Ouvrir l'écran vapeurs et enlever le filtre àGRAisse. Installer le filtre à charbon à l'arriere du filtre àGRAisse et fixer avec deux baguettes.
Attention! Les baguettes sont inclues dans la confection du filtre à charbon et non sur la hotte.
Pour démonter le filtré, procéder en sens inverse.

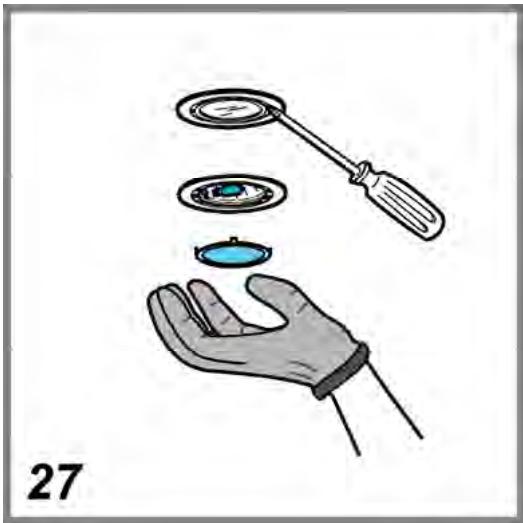

Remplacement des lampes
Fig. 27 Debrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
- sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
- Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.
- Refermer le plafonnier (fixation par encliquetage). Dans l'eventualité ou l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
