MODE D'EMPLOI PDV 3000 MPMAN

Afin d'assurer une utilisation appropriée de ce produit, lisez puis conservez précieusement ce manuel d'utilisation afin de pouvoir vous y référer ultérieurement.

Sommaire

Consignes de sécurité importantes 2
Présentation du panneau principal 3
Présentation du panneau du moniteur 4
La télécommande 5
Raccordement à un téléviseur 7
Raccordement à un moniteur 8
Lecture de fichiers MP3/WMA/MPEG4 9
Lecture de CD image 10
Configuration du système. 11
Guide de dépannage 14
Fiche technique. 15

Consignes de sécurité importantes

• Avertissement : Pour réduire les risques d'électrocution, ne retirez pas le couvercle (ou panneau arrêté) de l'unité. Aucune piece à l'intérieur n'est réparable par l'utilisateur. Confiez toute réparation à du personnel spécialisé seulement.

• Avertissement : Afin de prévenir tout risque d'incendie ou d'électrocution, n'exposez pas cet apparéil à la pluie ou à l'humidité.

• L'adaptateur de courant et l'unité ne doit pas être exposés aux égouttements et éclaboussures etaucun object rempli de liquide, tel qu'un vase, ne doit être posé sur l'unité.

• N'exposez pas l'unité au soleil et aux sources de chaleur (telles qu'un radiateur ou une poèle).

• N'obstruez pas les ouvertures d'aération. Les orifices du lecteur DVD permettent la ventilation de l'unité. Les ouvertures ne doivent pas être bloquées en installing l'unité sur un coussin, canapé ou autres surfaces similaires.

• N'installez pas le produit sur un chariot, une table, trépied ou support instable. L'unité peut subir une chute, s'endommager ou blesser quelqu'un.

• Ne posez aucun objet tranchant ou lourd sur le boîtier de l'unité ou son écran LCD.

• Utilisez seulement l'adaptateur de courant CA livre avec l'unité. Utiliser un autre adaptateur de courant annulera votre garantie.

• Débranchez l'appareil du secteur lorsque vous ne l'utilisez pas.

• Une attention toute particulière doit être portée sur les aspects environnementaux de la disposition des piles.

• AVERTISSEMENT : Les piles (batterie ou piles) ne doivent pas'être exposées à une chaleur excessive telle que les rayons de soleil, flammés ou autre source de chaleur similaire.

• AVERTISSEMENT : Une pression sonore excessive et continue provenant d'une paire d'écouteurs ou d'un casque d'écoute peut entraîner la perte de l'ouïe.

• AVERTISSEMENT : Utilisez seulement des pieces/accessoires commandés par le fabricant, l'unité est livrée avec un adaptateur de courant CA, l'adaptateur de courant CA permet demettre l'unité hors tension et doit donc rester facilement accessible en cours d'utilisation

Attention : Toute batterie installee de maniere incorrecte presente un risque d'explosion, remplacez seulement la batterie par une batterie de modèle identique (battery Lithium)

• Pour le test de décharge electrostatique (ESD) de la norme EN55020, il a été révélé que la pression du commutateur Marche/Arrêt est nécessaire pour rétabrir el fonctionnement normal de l'unité.

• Avertissement : Une exposition prolongée à haut niveau de volume provenant de lecteurs audioit peut causeer une perte de l'ouïe permanente.

• Le disque USB doit être directement raccordé à l'unité.° Afin de prévenir toute perte de données par interférences et transfert, d'utilisez pas de ballonges USB.

Ce symbole indique que ce produit ne doit pas etre déposé avec vos déchets menagers au sein de l'UE. Afin de prévenir toute nuisance possible à l'environnement et la santé humaine causée par des dispositions de déchets incontrôlées, recyclez l'unité afin d'assurer la promotion de la réutilisation de ressources matérielles.

Pourmettre au rebut suaive unité,deposez cie-ci dans un point de collecte ou contactez vour revendeur.

Ceux-ci peuvent proceeder au recyclage du produit en toute sécurité

Présentation du panneau principal

LCD DISPLAY	Écran LCD
SPEAKER	Haut-parleur
OPEN DISC TOP	Ouverture du disque
DISC TOP	Couvercle du lecteur CD

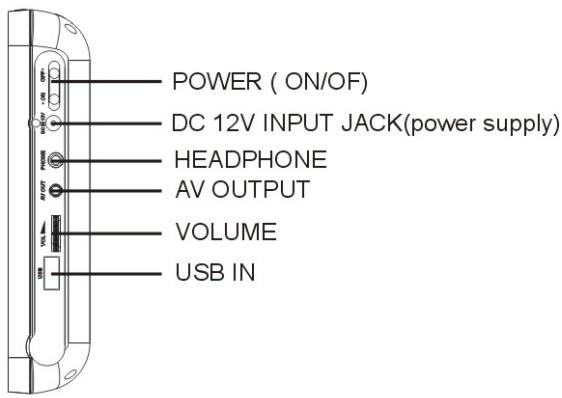

POWER (ON/OFF)	COMMUTATEUR MARCHE/ARRET
DC 12V INPUT JACK (power supply)	CONNECTEUR D'ALIMENTATION CC (alimentation)
HEADPHONE	CONNECTEUR POUR ÉCOUTEURS
AV OUTPUT	CONNECTEUR DE SORTIE AV
VOLUME	VOLUME
USB IN	CONNECTEUR D'ENTRE USB

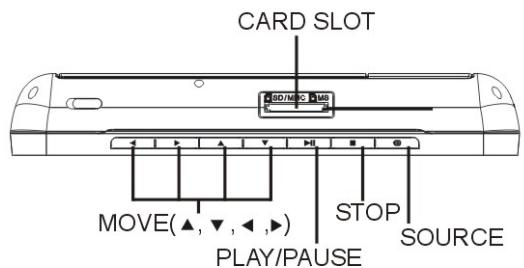

CARD SLOT	EMPLACEMENT POUR CARTE MEMOIRE
MOVE	TOUCHES DIRECTIONNELLES
PLAY/PAUSE	LECTURE/PAUSE
STOP	ARRÊT
SOURCE	PAUSE

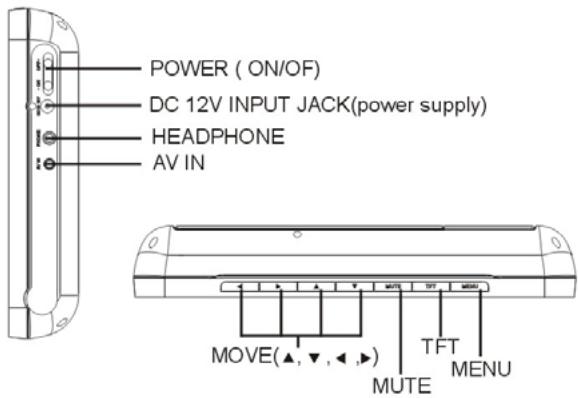

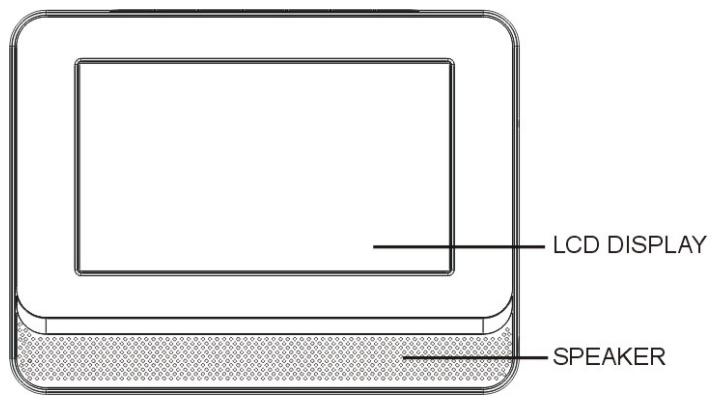

Présentation du panneau du moniteur

: Adjust the cursor position.
Adjust the Volume.

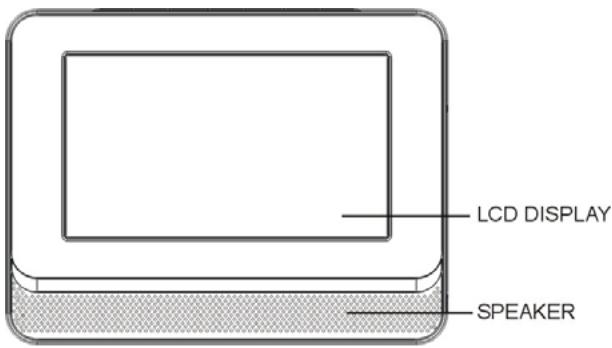

LCD DISPLAY	Écran LCD
SPEAKER	Haut-parleur
POWER (ON/OFF)	COMMUTATEUR MARCHE/ARRET
DC 12V INPUT JACK (power supply)	CONNECTEUR D'ALIMENTATION CC (alimentation)
HEADPHONE	CONNECTEUR POUR ÉCOUTEURS
AV OUTPUT	CONNECTEUR DE SORTIE AV
MOVE	DEPLACEMENT DU CURSEUR
MUTE	MUET
TFT	TFT
MENU	MENU
Adjust the cursor position	permit d'ajuster la position du curseur
Adjust the volume	permit de régler le volume.
MUTE: Mute the speaker on monitor only	MUET : permit de couper le son du moniteur seulement.
TFT: Turn on/off TFT display	TFT : permit demettre en marche/éteindre l'écran TFT.
Menu: Set monitor the menu (Ex: 4:3..)	MENU : permit d'afficher le menu du moniteur (ex. : 4:3 16:9, PAL NTSC)

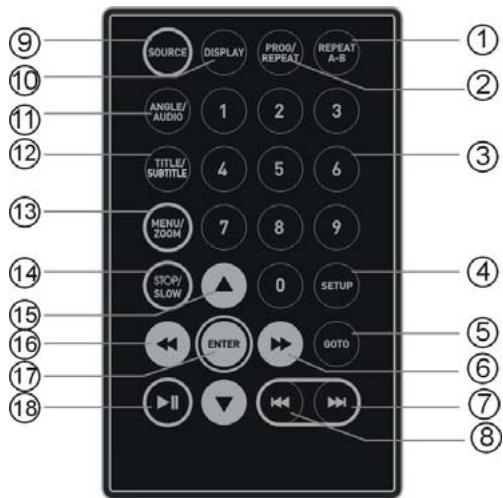

Télécommande

1.Répétition A-B

première pression de la touche : définir le point A, deuxieme pression de la touche : définir le point B, troisieme pression de la touche : désactiver la fonction.

2. Programming/Répétition

Courte pression : Mode Répétition, longue pression (2 secondes) : mode Programmation DVD

3.Touches numériques 0-9

1. Configuration : Permet d'acceder au menu Configuration.

5.Acceder à : Permet d'acceder à une durée spécifique.

6. Avance rapide.

7.Suivant : Pour acceder au chapitre ou fichier suivant.

1. Précédent : Pour acceder au chapitre ou fichier précédent.

9.SOURCE D'ENTRÉE : Sélection de la source d'entrée.

1. Écran: Permet d'afficher les informations du fichier ou du disque sélectionné.

2. Angle/Langue de doublage : Courte pression :Permet de modifier la langue de doublage (si plusieurs langues de doublage sont disponibles).

Longue pression (2 secondes) :Permet de modifier l'angle deamera (si plusieurs angles deamera sont disponibles).

1. Titre/Sous-titres : Courte pression : permet de modifier la langue de sous-titrage (lorsque plusieurs langues sont disponibles), longue pression (2 secondes) : menu Titre du disque DVD

13. MENU/ZOOM

Courte pression : Zoom avant Longue pression (2 secondes) : Permet d'acceder au menu DVD

1. ARRÉT/LECTURE AU RALENTI : Courte pression : Arrêt Longue pression (2 secondes) : Lecture au ralenti
2. Touches directionnelles (▲▼▲)
3. Remboinage rapide
4. ENTRÉE

Pour confirmer le choix d'une option ou démarrer la lecture d'un fichier.

1. Lecture/pause

Installation des piles de la télécommande

Posez la télécommande sur une surface plate puis insérez la pile bouton fournie dans la télécommande de la manière suivante.

1. Poussez le verrou vers la gauche.
2. Sortez le tiroir à pile.
3. Insérez la pile dans son support. Assurez-vous de respecter la polarité indiquée à l'intérieur du compartment à pile.
4. Insérez le tiroir à pile dans la télécommande.

Données techniques de la pile

Type de batterie : 1 pile CR2025, 3 V

Autonomie : environ 1 an (pour une utilisation normale à température ambiente).

Mode opératione de la télécommande

Pointez la télécommande vers le récepteur infrarouge de l'unité.

Vous devez utiliser la télécommande dans un rayon de 5 mètres et un angle d'utilisation de 30 degrès de la partie centrale de l'unité. Veillez à ce qu'aucun obstacle ne se trouve entre la télécommande et le capteur infrarouge de l'unité, n'exposez pas la télécommande au soleil. Lorsqu'il vous est impossible d'utiliser la télécommande même lorsque vous vous positionnez pres du lecteur, remplacez la pile.

Remarques liées aux piles

Lorsque vous pensez ne plus utiliser la télécommande pendant une période prolongée, retirez la pile de la télécommande.

N'incinérez jamais vos piles.

N'essayez pas de démonter, déformer ou modifier les piles.

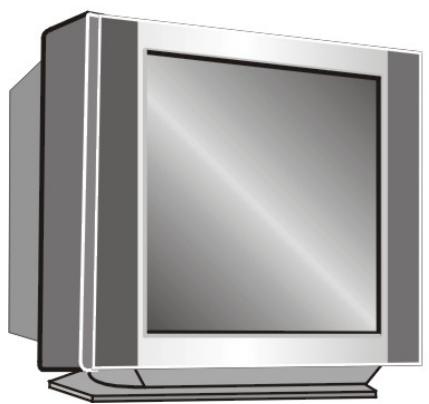

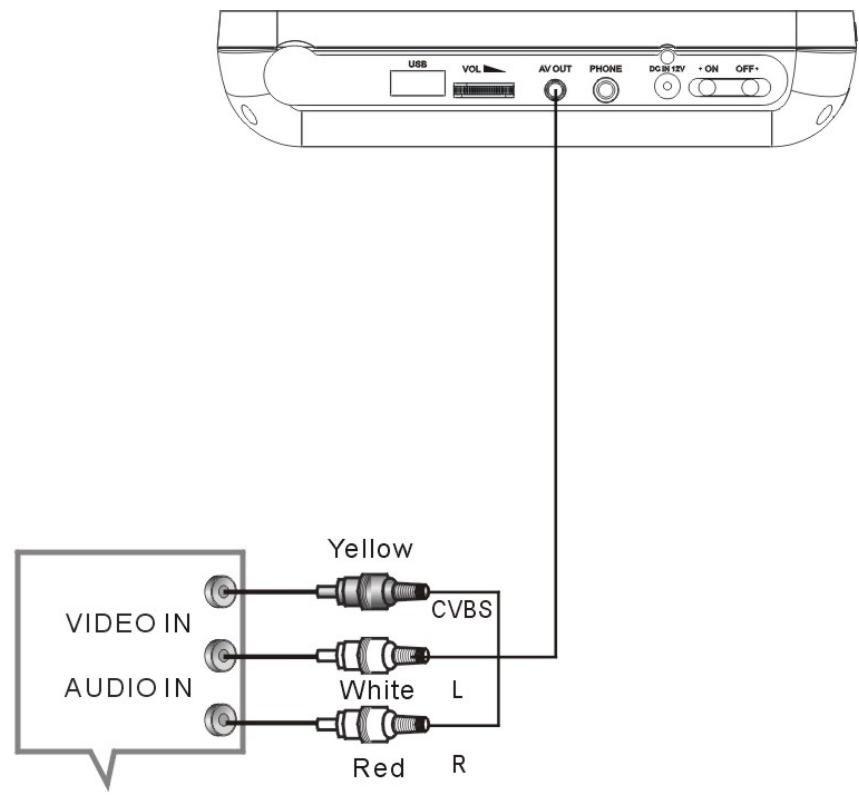

Raccordement à un téléviseur

VIDEO IN	ENTREE VIDEO
AUDIO IN	ENTREE AUDIO
Yellow	Blanc
White	Blanco
Red	Rouge

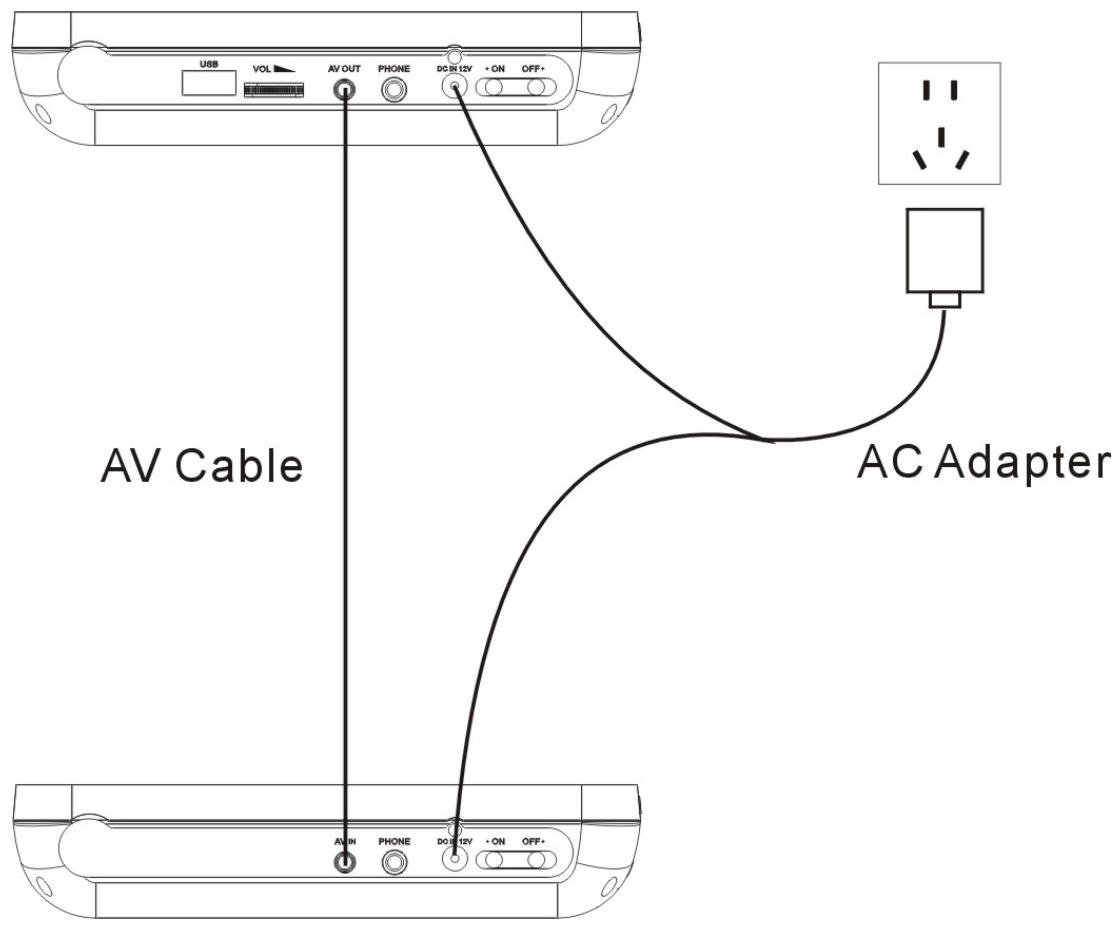

Raccordement à un monitreur

AV Cable	Cordon AV
AC Adapter	Adaptateur de courant CA

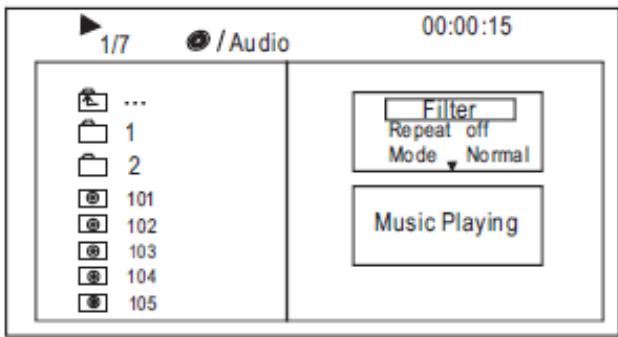

L'arborescence des fichiers d'un disque MP3/WMA/MPEG4 est presentee sur l'image ci-dessus.

Utilisez les touches Directionnelles pour selectionner le repertoire racine puis appuyez sur la touche ENTRÉE pour acceder au sous-repertoire. Utilisez les Touches directionnelles pour selectionner la piste de votrechoix puis appuyez sur la touche ENTRÉE ou LECTURE pour appréciencer votre musique ou video.

Pour revenir au menu précédent, utilisez les touches directionnelles pour selectionner l'icone puis appuyez sur la touche ENTREE.

Filtre : Permet de sélectionner une des catégories de fichiers affichées dans la liste du navigateur.

Les 3 catégories suivantes sont disponibles : Audio, Photo et Video.

Répétition: Permet de.permuter entre plusieurs modes de répétition.

Mode: Pour selectionner un mode de lecture disponible.

Normal: Sélectionnéz un autre Mode pour désactiver le mode Shuffle.

Shuffle: Le mode Shuffle est activé. Lorsque la lecture atteint la fin du chapitre/piste sélectionné, la lecture continue directement à un chapitre/piste aléatoire. À la fin de chaque chapitre/piste, un autre chapitre/piste sélectionné aléatoirement est lu jusqu'à la fin de la lecture de toutes les pistes/chapitres ou la désactivation du mode Shuffle en sélectionnant un autre Mode.

Introduction des musiques : Sous ce mode, les 10 premières secondes de chaque musique sont lues. Le mode Édition s'active automatiquement à la fin de la lecture. Pour activer le mode Programmation. Lorsque vous sélectionnez le mode, appuyez sur la touche directionnelle GAUCHE pour sélectionner un réseau puis appuyez sur la touche ENTRÉE pourCHOISIR la piste désirée, appuyez enfin sur Ajouter au programme pour ajouter la piste au programme.

Visualiser le programme : pour afficher les pistes programmées.

Vue Navigateur : Pour afficher le réseau des pistes.

Ajouter au programme : Choisissez la piste, appuyez sur Ajouter au programme pour ajouter la piste au programme.

Effacer le programme : En mode Arrêt (appuyez deux fois sur la touche ARRÊT) désisissez la piste, appuyez sur Effacer le programme pour-retirer la piste au programme.

Lecture de CD image

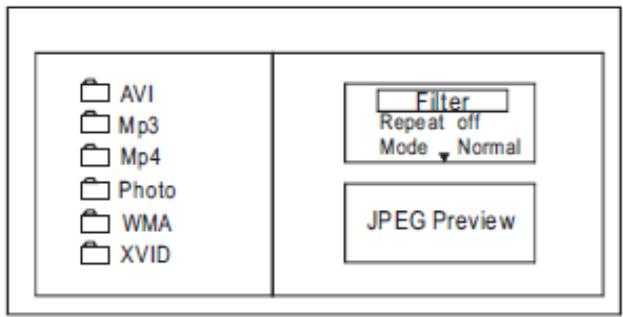

L'arborescence de fichiers d'un CD image est indiquée dans l'image ci-dessous.

Utilisez les touches Directionnelles pour selectionner le repertoire racine puis appuyez sur la touche ENTRÉE pour acceder au sous-repertoire. Utilisez les Touches

Directionnelles pour selectionner l'imag de votrechioix puis appuyez sur la

touché ENTRÉE ou LECTURE pour appréciér son image. Pour revenir au menu precedént, utilisez les touches directionnelles pour selectionner l'icone puis appuyez sur la touche ENTRÉE.

Rotation sur image

En mode Lecture d'images, utilisez les touches directionnelles pour faire pivoter l'image, appuyez sur la touche ANGLE pour modifier le mode d'affichage de l'image.

Configuration système

MODE OPÉRATOIRE DU MENU

Appuyez sur la touche CONFIGURATION de la télécommande, le menu Configuration (principal) s'affiche.

Une fois dans le menu Configuration, utilisez les touches directionnelles pour selectionner l'option supérieure ou inférieure, utilisez la touche ENTREE pour acceder au sous-menu de l'option.

Appuyez sur la touche directionnelle GAUCHE pour revenir au menu précédent. Appuyez à nouveau sur la touche Configuration pour quitter le menu Configuration. Dans le menu Configuration, vous pouvez selectionner l'option de votreCHOIX.

CONFIGURATION DE LA LANGUE

Dans le menu Configuration, Sélectionnez Langue pour afficher le sous-menue Langue:

Language	OSD Language Subtitle MPEG4 Subtitle Audio DVD Menu
Video
Rating
Misc

Langue d'affichage

Utilisez cette option pour selectionner la langue du menu Configuration et d'affichage des informations de lecture.

Sous-titres

Cette option permet de selectionner une langue de sous-titres. Suivez les instructions de la section MENU DVD et de l'option désirée.

Sous-titrage MPEG4

Permet de sélectionner une langue de sous-titrage MPEG4.

Audio

Suivez les instructions de la section MENU DVD et de l'option désirée.
Cette option permet de selectionner une langue de doublage intégrée au disque.

MENUDVD

Cette option permet de selectionner la langue du menu du disque. Suivez les instructions de la section MENU DVD et de l'option désirée.

CONFIGURATIONVIDEO

Dans le menu Configuration, selectionnez Vidéo pour afficher le sous-menue Vidéo :

Le format d'affichage de l' image varie selon le disque inséré. Certains disques ne peuvent être visionnés sous le format d'affichage selectionné. Lors de la lecture d'un disque au format 4:3 sur un téléviseur panoramicique, une barre noire s'affiche sur la partie gauche et droite de l'écran. Vous doivent regardier le format d'affichage selon le type de téléviseur que vous possédez.

Format de signal TV

Ce produit prend en charge plusieurs formats de signal incluant NTSC et PAL.

Si vous teléviseur supporte uniquement les formats de signal PAL et NTSC, l'écran clignote et devient noir lorsque le format de signal incorrect est sélectionné.

Remarque : Pour davantage d'informations sur le format de sortie, referez-vous aux instructions de votre téléviseur.

Image intelligente

Ajuster l'affichage de la sortie video :

Standard: effet par défaut.

Lumineux : pour un effet lumineux.

Doux : pour adoucir l'image.

Dynamique : permet de régler le niveau de luminosité, de contraste, de couleur, etc.

NIVEAU DE LIMITATION DE LECTURE

Dans le menu Configuration, Sélectionnez Niveau de limitation de lecture pour afficher le sous-menu Niveau de limitation de lecture :

Remarque : Certains disques DVD ne sont pas dotés de niveau de limitation de lecture.

L'option Niveau de limitation de lecture permet à l'utilisateur de configurer la fonction Contrôle parental du lecteur. Sélectionnez l'option Contrôle parental, appuyez

ensuite sur la touche ENTREE pour selectionner un autre mode.

Remarque : Déverrouillez le mot de passer avant toute configuration du mode

Contrôle parental. Réglage du mot de passer

Utilisez les touches numériques 0-9 pour saisir une combinaison de 4 chiffres (mot de passage), appuyez ensuite sur la touche ENTRÉE pour confirmer.

Remarque : Lorsque vous avez oublie votre mot de passer, utilisez le mot de passer universel 6666 pour déverrouiller le lecteur.

DIVERS

Dans le menu Configuration, selectionnez DIVERS pour afficher le sous-menu :

• Restauration de la configuration d'origine

Pour restaurer la configuration d'origine et recharger le disque.

Consultez la section de résolution des pannes suivante avant de contacter notre service d'assistance client.

Éteignez immédiatement le lecteur DVD dés que vous constatEZ la présence d'un dysfonctionnement. Debranchez le cordon d'alimentation, vérifie ensuite toute présence d'une surchauffe ou émission de fumée depuis le lecteur DVD.

Problème	Cause possible	Recours
Le lecteurDVDne fonctionnépas.	Le couvercle du compartment CD n'est pas reférmé.	Refermez le couvercle.
	Aucun disque n'est inséré.	Insérez un disque.
	Le disque est installé à l'envers.	Installez le disque en dirigeant l'étiquette vers le haut.
	Le disque est sale ou déformé.	Nettoyez le disque ou utilisez un autre disque.
	Le code zonal du lecteur ne correspond pas à celui du disque DVD.	Achetez un disque DVD d'un code zonal correspondant.
	De la condensation s'est formée sur la lentille.	Retirez le disque puis éteignez le lecteur DVD, laissez ensuite reposer celui-ci pendant au moins deux heures.
Aucun son.	L'unité est mal raccordée.	Vérifiez les raccordements puis corrigez ceux-ci.
	Une paire d'écouteurs est raccordée.(les haut-parleurs sont désactivés).	Déconnectez les écouteurs.
	Les paramètres audio du lecteur DVD sont incorrects.	Vérifiez puis corrigez les paramètres audio.
	Le disque est sale ou déformé.	Nettoyez le disque ou utilisez un autre disque.
Pas de videoo	Le télévisuer est eteint ou le mode videoosélectionné est incorrect.	Mettez en marche l'écran LCD et/ou sélectionnez le mode videoe approprié.
	L'unité est mal raccordée.	Vérifiez les raccordements et corrigez tout raccordement inadéquat.
Faible qualitévidéo et/ouaudio.	Le disque est sale ou déformé.	Nettoyez le disque ou utilisez un autre disque.
La lectured'une sectionest répétée	Le mode Répétition est activé	Désactivez le mode Répétition
	Le disque est sale ou déformé.	Nettoyez le disque ou utilisez un autre disque.
Latélécommandede fonctionnépas.	Un obstacle se trouve entre la télécommande et le lecteur DVD	Retirez l'obstacle
	Vous ne pointez pas la télécommande vers le lecteur DVD	Pointez directement la télécommande vers le lecteur DVD
	Les piles sont incorrectement installées dans la télécommande	Vérifiez la polarité des piles et corrigez la polarité si nécessaire
	Le niveau de charge de la batterie est trop faible ou la batterie est entièrement déchargée	Installez une nouvelle batterie

Autres causes possibles :

Les décharges électrostatiques et autres interférences peuvent cause des dysfonctionnements du lecteur DVD. Lorsque cela se produit, débranchez le cordon d'alimentation puis raccordez-le à nouveau.

Si le problème persististe, débranchez le lecteur puis contactez notre service d'assistance client ou un réparateur.

Fiche technique

Mode de lecture	NTSC/PAL
Disques supportés	DVD, VCD, CD, MP3, CD-R, CD-RW, JPEG, DVD +/-R/W, MPEG4,
Vidéo
Rapport matériel S/B	≥ 65 dB.
Résolution de la sortie AV o	≥ 500 lignes
Audio
Réponse en fréquence	fs 96 KHz : 20 Hz – 20 KHz :+/-1 dB
Rapport audio S/B	≥ 90 dB
Gamage dynamique	≥ 80 dB
Niveau de distorsion	< 0,01%
Convertisseur D/A	96 KHz/24 bits
Sortie
Péripétrique d'affichage	Écran couleur TFT-LCD
Taille de l'écran	7 pouces
Connecteur de sortie matériel	1 Vp-p (75 Ω)
Sortie audio	2 canaux
Alimentation	CC 12 V
Consommation d'énergie	≤ 12 W
Taille	212 x 160 x 35 mm
Poids	0,66 kg.

Les caractéristiques techniques sont sous réserve de changement sans préavis.

Ceci pour certifier que le lecteur DVD portatif est en conformité avec: Les standards en vigueur de la Directive 2004/108/EC(Direction EMC) du Conseil

EN55013:2001+A1+A2

EN61000-3-2:2006

EN61000-3-2:2008

EN55020:2007

Pour plus d'informations veuilles visitor notre site Internet

www.mpmaneurope.com
