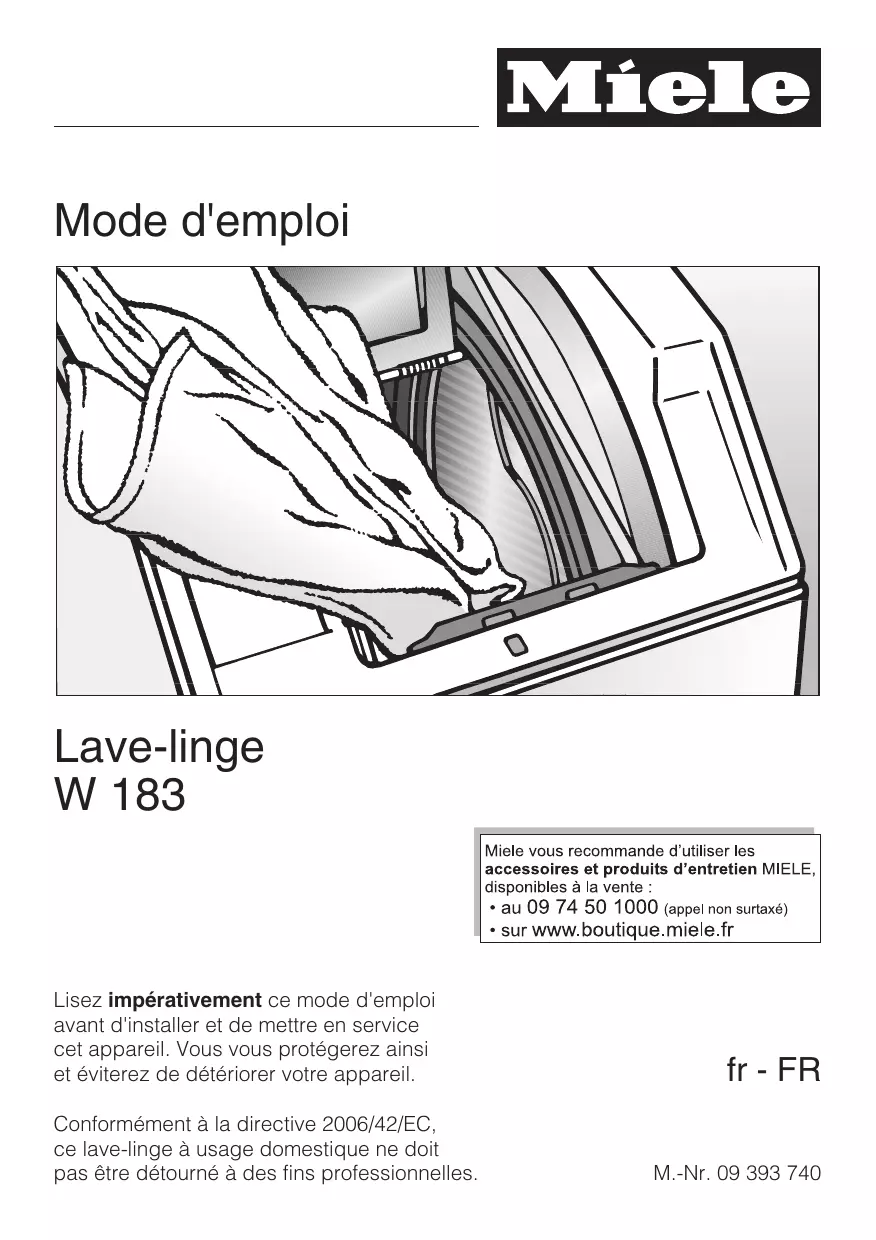

MODE D'EMPLOI

W183 MIELE

L'emballage protège les lave-linge des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage. Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. En principe, le revendeur reprend l'emballage à sa mise en service.

Enlèvement de l'ancien appareil

Les anciens appareils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.

Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécialement adapté à l'évacuation de ce type d'appareils.

Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.

Lisez attentivement ce mode d'emploi avant d'utiliser le lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien du lave-linge. Vous vous protégerez ainsi et éviterez des détériorations sur votre lave-linge. Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.

Utilisation conforme

~ Ce lave-linge est destiné à être utilisé dans le cadre domestique ou dans des conditions d'installation semblables au cadre domestique.

~ Le lave-linge est réservé à un usage domestique et doit unique-

ment servir au lavage de textiles déclarés lavables en machine par leur fabricant sur l'étiquette d'entretien.

Tout autre type d'utilisation est interdit. Miele n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.

~ Les personnes qui ne sont pas en mesure d'utiliser ce lave-linge

en toute sécurité en raison de déficiences physiques, sensorielles ou mentales, de leur inexpérience ou manque de connaissances ne doivent pas l'utiliser sans la surveillance d'une personne responsable.

~ Les enfants à partir de huit ans sont autorisés à utiliser, nettoyer

ou entretenir le lave-linge sans surveillance uniquement si vous leur avez expliqué comment l'utiliser, le nettoyer ou l'entretenir sans danger. Les enfants doivent être en mesure d'appréhender et de comprendre les risques encourus en cas de mauvaise manipulation.

~ Les enfants de moins de huit ans doivent être tenus à l'écart du lave-linge à moins d'être constamment surveillés.

~ Surveillez les enfants lorsqu'ils jouent à proximité du lave-linge.

Les enfants ne doivent jamais jouer avec le lave-linge.

Prescriptions de sécurité et mises en garde

N'installez pas et ne mettez pas en service un appareil endommagé.

~ Comparez impérativement les données de branchement (fusible,

tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un électricien.

~ La sécurité électrique de ce lave-linge n'est garantie que s'il est

raccordé à un système de mise à la terre homologué.

Il est très important que cette condition de sécurité élémentaire, et, en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Miele ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse.

~ Pour des raisons de sécurité, n'utilisez pas de rallonge (risque d'incendie dû à la surchauffe).

~ Remplacer les pièces défectueuses uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.

~ Si le cordon d'alimentation électrique est endommagé, celui-ci

doit impérativement être remplacé par un technicien SAV agréé par

Miele afin d'éviter tout risque pour l'utilisateur.

~ Pour réparer, nettoyer ou entretenir l'appareil, déconnectez-le en :

– débranchant la fiche ou en – déclenchant le fusible.

~ Il faut impérativement utiliser un jeu de tuyaux neufs pour le raccordement à l'eau. Les tuyaux usagés sont proscrits.

~ Ce lave-linge ne doit pas être utilisé sur des unités mobiles (bateaux par exemple).

~ N'effectuez pas de modifications sur le lave-linge si elles ne sont pas expressément autorisées par Miele.

Prescriptions de sécurité et mises en garde

Installation et utilisation

~ N'installez pas votre lave-linge dans une pièce exposée au gel.

Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0 °C peuvent diminuer la fiabilité de la platine électronique.

~ Enlevez les sécurités de transport à l'arrière de l'appareil avant la mise en service (voir chapitre "Installation", "Démontage des sécurités de transport"). Des sécurités de transport non enlevées peuvent provoquer à l'essorage des détériorations sur la machine et sur les meubles/appareils contigus.

~ Fermez le robinet d'eau en cas d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil.

~ Risque d'inondation !

lessives correctement. Si votre appareil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion disponible chez votre revendeur Miele ou auprès du service après-vente Miele. Suivez strictement les instructions d'utilisation.

~ Rincez les textiles traités aux produits contenant des solvants à l'eau claire avant de les laver dans l'appareil.

~ N'utilisez en aucun cas de détergents contenant des solvants

dans le lave-linge. Ils risquent de détériorer les pièces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'incendie et d'explosion.

~ N'utilisez en aucun cas de détergents contenant des solvants

pour nettoyer la façade ou le dessus du lave-linge. Les surfaces en plastique pourraient être endommagées.

~ Les teintures que vous utilisez doivent être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les instructions du fabricant de la teinture.

~ Les décolorants contiennent du soufre, qui peut provoquer une

corrosion de la machine. N'utilisez pas de décolorants en machine.

~ Si de la lessive liquide est projetée dans les yeux, la rincer immédiatement abondamment avec de l'eau tiède. En cas d'ingestion, prévenir immédiatement un médecin. Les personnes qui ont une peau sensible ou des lésions cutanées doivent éviter le contact avec la lessive liquide.

Miele ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

Description de l'appareil

Touche Départ pour démarrage du programme

Touches Fonctions additionnelles pour sélectionner les options La touche supérieure permet de sélectionner une des options suivantes : Court, Prélavage, Trempage. Avec la touche inférieure, vous pouvez sélectionner l'option Hydro plus. Diode allumée = option sélectionnée Diode éteinte = option non sélectionnée Diodes d'essorage Touche de vitesse d'essorage pour sélectionner la vitesse d'essorage, Arrêt cuve pleine ou Silence Touche K pour mettre en marche/arrêter le lave-linge. Le lave-linge s'arrête automatiquement pour des raisons d'économie d'énergie. Il s'arrête 15 minutes après la fin du programme/rotation Infroissable ou après la mise en marche, si aucune sélection n'est effectuée. Touche Couvercle ouvre le couvercle

Sélecteur de programmes pour sélectionner un programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.

Pour des raisons de sécurité, il est impossible d'essorer avant la première mise en service. Pour activer l'essorage, il faut effectuer un programme de lavage sans linge ni lessive. En cas d'utilisation de lessive, il peut se produire une formation excessive de mousse ! La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive. ^ Ouvrez le robinet. ^ Pressez la touche K. ^ Tournez le sélecteur de programme sur Coton 60°C. ^ Appuyez sur la touche Départ. ^ Arrêtez le lave-linge une fois le lavage terminé. La première mise en service est terminée.

– Ne dépassez pas les dosages de lessive indiqués sur l'emballage.

– Si la quantité de linge est faible, la capacité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que la durée de programme soit rectifiée pendant le lavage.

– Utilisez le programme Express 20 pour les petites quantités de linge. – Les lessives modernes permettent de laver à des températures abaissées (par ex. 20°C). Pour économiser l'énergie, utilisez les réglages de température corrects. – Pour l'hygiène du lave-linge, il est conseillé d'effectuer occasionnellement un lavage avec une température de 60°C minimum. Avec le message Info hygiène, le lave-linge vous le rappelle.

– Lors du dosage, faites attention au degré de salissure du linge.

– Réduisez la quantité de lessive pour les petites charges de linge (env. 1/3 de lessive en moins pour une demie-charge). Sélection de la fonction additionnelle (Court, Trempage, Prélavage) Sélectionnez pour : – le linge peu sale sans taches visibles un programme avec l'option Court. – le linge normalement ou très sale avec taches visibles un programme de lavage sans option. – le linge très sale un programme de lavage avec l'option Trempage. – les textiles avec des salissures importantes (p. ex. poussière, sable), utiliser l'option Prélavage. Conseil en cas de séchage en machine Pour économiser de l'énergie lors du séchage, essorez le linge avec la vitesse d'essorage la plus élevée du programme de lavage.

Bonne utilisation de votre lave-linge

,N'utilisez en aucun cas des détergents chimiques contenant des solvants dans cet appareil ! Triez le linge ^ Triez le linge par couleur, tout en prenant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).

,Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.,) peuvent endommager le linge et certaines pièces de l'appareil.

Traitez les taches ^ Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frotter ! Certaines taches (sang, oeuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines taches, posez la question à votre revendeur Miele.

Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.

– Tricots, jeans, pantalons et vêtements en maille : retournez-les lorsque le fabricant le recommande. – Fermez les fermetures éclair, les boutons pression avant le lavage. – Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans. Ne lavez aucun textile marqué non lavable (symbole d'entretien h).

Bonne utilisation de votre lave-linge

Ouvrez le couvercle de machine et le couvercle de cuve. ^ Enfoncez la touche Marche/Arrêt. ^ Pressez la touche Couvercle et ouvrez le couvercle de machine jusqu'à la butée.

^ Ouvrez le couvercle de cuve.

Couvercle de cuve Boîte à produits

,Attention ! Les deux parties du verrouillage de tambour sont montées sur ressorts.

^ Maintenez la partie arrière de la main.

^ Pressez la sécurité de verrouillage (flèche noire) tout en enfonçant la partie avant jusqu'à ce qu'elle s'ouvre vers l'intérieur (sens de la flèche). ^ Laissez s'ouvrir les deux parties du verrouillage de tambour en les accompagnant avec les mains.

Bonne utilisation de votre lave-linge

Chargez le linge ^ Chargez le linge déplié dans le tambour sans tasser. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.

Fermez le tambour et le couvercle de cuve

Les textiles à plusieurs épaisseurs présentant une surface particulièrement fine et lisse peuvent se glisser dans la fente latérale entre les battants du couvercle et l'extérieur du tambour. Lavez donc toujours ce type de textiles dans un sac de lavage.

Utilisez la capacité de charge maximale du programme de lavage. La consommation d'eau et d'énergie est alors au niveau le plus faible par rapport à la quantité totale. Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux plis.

^ Enfoncez d'abord la partie avant puis la partie arrière jusqu'à ce que les deux crochets s'enclenchent de façon bien visible.

,Si la fermeture n'est pas correcte, il y a risque de détérioration de la machine et du linge.

^ Nettoyez régulièrement la roulette dans le crochet de gauche afin que celle-ci tourne toujours correctement.

Bonne utilisation de votre lave-linge

Veillez à ce qu'aucune pièce de linge ne reste bloquée dans le verrouillage de tambour.

^ Fermez le couvercle de cuve avec une légère pression sur le verrouillage de manière à ce qu'il s'enclenche nettement.

Si le couvercle de cuve n'est pas correctement fermé, le programme ne démarre pas et la diode Surdosage lessive clignote rapidement.

Bonne utilisation de votre lave-linge

Ajoutez la lessive Importance d'un dosage correct . . . . . . et conséquences d'un dosage insuffisant : – Le linge n'est pas propre, il devient à la longue gris et rèche – Formation de petites boules de graisse sur le linge – Dépôt de calcaire sur la résistance . . . et conséquences d'un surdosage de lessive : – Une forte formation de mousse entravant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait, – Une surconsommation d'eau (un rinçage supplémentaire est automatiquement déclenché), – La pollution de l'environnement.

^ Tirez la boîte à produits et versez la lessive dans les compartiments. i = Lessive pour le prélavage

(si le prélavage est sélectionné, prendre 1/3 de la quantité de lessive recommandée) j = Lessive pour le lavage trempage inclus p = Assouplissant, produit de tenue, ou amidon. Consultez le chapitre "Lessives" pour davantage d'informations sur les lessives et leur dosage. ^ Repoussez la boîte à produit. Fermez le couvercle de machine

Bonne utilisation de votre lave-linge

Sélectionnez le programme

Sélectionnez les options

La touche supérieure permet de sélectionner les options dans l'ordre suivant : Trempage ou Prélavage ou Court ou pas de sélection. Avec la touche inférieure, vous pouvez sélectionner l'option Hydro plus.

^ Tournez le sélecteur de programme sur le programme souhaité.

Sélectionnez la vitesse d'essorage

^ Sélectionnez l'option souhaitée.

Toutes les options ne peuvent pas être sélectionnées avec tous les programmes. Si la sélection d'une option est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage. ^ Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage sélectionnée s'allume.

Bonne utilisation de votre lave-linge

Démarrer le programme ^ Appuyez sur la touche Start qui clignote. Au début du programme, l'arrêt automatique du tambour est débloqué avec un bruit caractéristique suivi d'un déclic. Décharger le linge A la fin du programme, la diode Infroissable/Arrêt s'allume. A l'issue du programme, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture (positionnement et arrêt automatiques du tambour - idéal stop). ^ Appuyez sur la touche Couvercle. 15 minutes après la fin de la rotation Infroissable, le lave-linge s'arrête automatiquement. Le lave-linge doit être réenclenché en pressant la touche K. ^ Ouvrez complètement le couvercle de machine. ^ Ouvrez le couvercle intérieur

Arrêtez le lave-linge ^ Fermez le tambour et le couvercle intérieur afin d'éviter que des objets ne tombent dans le linge par inadvertance et n'abîment le linge. ^ Fermez le couvercle de machine. ^ Arrêtez le lave-linge avec la touche K et positionnez le sélecteur sur Arrêt.

Symboles d'entretien

Lavage Les points indiquent les gammes de température. I

Appuyez sur la touche Couvercle.

L'eau est vidangée. Le couvercle s'ouvre.

Essorage intermédiaire

Le linge est essoré après le lavage et entre les différents rinçages. En cas de réduction de la vitesse d'essorage finale, la vitesse d'essorage intermédiaire est également réduite. En programme Coton, un rinçage supplémentaire est ajouté lorsque la vitesse d'essorage est inférieure à 700 tr/ mn.

Désactiver l'essorage intermédiaire et l'essorage final

Avec ce réglage un rinçage supplémentaire est ajouté dans certains programmes.

Tableau des programmes

– des temps de maintien en température plus longs

– davantage de consommation d'énergie si vous avez besoin d'un lavage particulièrement hygiénique, sélectionner une température de 60°C ou plus.

60°C mais l'efficacité de lavage correspond au programme Coton 60°C.

Remarque pour les instituts de test :

Programmes de test suivant EN 60456 et étiquette énergie conforme à la directive UE 1061/2010 Synthétique

Voilages déclarés lavables en machine par le fabricant.

– Effectuer de préférence un programme avec Prélavage pour éliminer la poussière des rideaux.

– Sélectionner Silence ( si le linge se froisse facilement.

Tableau des programmes

– Nappes, serviettes, tenues de travail à amidonner

– Réduire la vitesse d'essorage finale si le linge se froisse facilement.

– Le linge à amidonner doit être récemment lavé mais non traité à l'assouplissant. – Vous obtiendrez un résultat de rinçage particulièrement performant avec deux rinçages en activant l'option Hydro plus Pour la fonction additionnelle Hydro plus, l'option programmée doit être rinçage supplémentaire

Pour les textiles avec des salissures légères sans taches apparentes.

Hy e ag mp Tre e ag lav Hydro plus Le niveau d'eau est augmenté au lavage et au rinçage. Vous pouvez programmer d'autres options pour la touche Hydro plus, comme décrit au chapitre "Fonctions programmables".

Les déroulements de programme mentionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les options ne sont pas prises en compte.

L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage quelle est la phase en cours.

Particularités du déroulement :

Infroissable : Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de plis (exception : programme Laine). Le lave-linge peut être ouvert à tout instant. Exception : La fonction Infroissable n'est pas proposée en programme Laine. 1)

Si la température sélectionnée est comprise entre 90°C et 60°C 2 rinçages sont effectués. En cas de sélection de température inférieure à

60°C, 3 rinçages sont effectués. Une fois le programme démarré, il est impossible d'en changer. La diode Infroissable/Arrêt clignote lorsque le sélecteur de programme est déplacé sur une autre position. Cela n'a pas d'influence sur le déroulement du programme.

^ Tournez le sélecteur de programme sur Arrêt.

Le lave-linge vidange le bain lessiviel, le programme est interrompu et le couvercle s'ouvre. Si vous souhaitez enlever le linge : ^ Ouvrez complètement le couvercle de machine. ^ Ouvrez le couvercle de cuve. ^ Ouvrez le tambour.

Modification de la température

Jusqu'à 6 minutes après le départ, il est possible de modifier la température. Modification de la vitesse d'essorage Il est possible de modifier la vitesse d'essorage à tout moment.

Si vous souhaitez sélectionner un autre programme :

^ Fermez le couvercle de machine et sélectionnez un nouveau programme.

^ Mettez le lave-linge hors tension avec la touche K. Pour poursuivre : ^ Mettez le lave-linge en marche avec la touche K.

Modification du déroulement de programme

Ajout/Déchargement de linge

Le couvercle ne s'ouvre pas lorsque :

Vous pouvez ajouter/décharger du linge après le démarrage de l'appareil dans tous les programmes.

– la température du bain est supérieure à 55°C.

^ Appuyez sur la touche Couvercle.

A présent, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture et est immobilisé (positionnement et arrêt automatiques du tambour - idéal stop). Le couvercle de machine s'ouvre. ^ Ouvrez complètement le couvercle de machine. ^ Ouvrez le couvercle de cuve. ^ Ouvrez le tambour. ^ Ajoutez ou déchargez du linge. ^ Fermez le tambour. ^ Fermez bien le couvercle de cuve. ^ Fermez le couvercle de machine. Le programme reprend automatiquement.

– la phase Essorage final est atteinte.

Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de dureté de l'eau courante à votre lieu d'habitation.

Utilisation de plusieurs produits de lavage

Si vous utilisez plusieurs produits, versez-les dans le compartiment j dans l'ordre suivant : 1. Lessive 2. Anticalcaire 3. Détachant plus de 25

Dans ce cas versez la même dose de lessive qu'en zone de dureté I.

L'assouplissant rend au linge toute sa souplesse et diminue l'électricité statique en cas de séchage en machine.

Après plusieurs amidonnages automatiques, nettoyez la boîte à produits, en particulier le tuyau d'aspiration.

Les produits de tenue sont des amidons synthétiques qui donnent une meilleure tenue au linge.

Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée

L'amidon donne au linge une belle tenue et un beau fini.

^ Dosez et préparez l'amidon comme indiqué sur l'emballage.

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide

^ Tournez le sélecteur de programme sur la position Rinçage/Amidonnage. ^ Sélectionnez une vitesse d'essorage. ^ Appuyez sur la touche Départ.

^ N'utilisez pas de décolorants dans le lave-linge.

^ Remplissez le produit correspondant dans le compartiment §. Ne dépassez pas le repère maximum.

Le produit est entraîné au dernier rinçage. Il reste un peu d'eau dans le compartiment assouplissant § en fin de programme.

^ La fréquence des teintures effectuées doit correspondre à une utilisation domestique moyenne. En effet, le sel utilisé pour la teinture peut attaquer l'acier inoxydable en cas d'utilisation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.

Nettoyage de la boîte à produits

Si vous lavez principalement à basse température et/ou avec de la lessive liquide, du moisi et une odeur désagréable peuvent apparaître dans le lave-linge. Pour laver le tambour et éviter la formation d'odeurs, il est conseillé d'effectuer une fois par mois ou lorsque la diode Info hygiène s'allume un programme de lavage à 60°C ou davantage avec de la lessive en poudre.

Enlevez régulièrement les éventuels résidus de détergent.

Nettoyer la carrosserie et le bandeau

,Débrancher le lave-linge avant tout nettoyage ou entretien.

,Ne pas asperger le lave-linge avec un jet d'eau. ^ Nettoyez la carrosserie et le bandeau avec un détergent doux ou de l'eau savonneuse et séchez avec un chiffon. ^ Nettoyez le tambour avec un produit spécial inox.

,N'utilisez pas de détergents contenant des solvants, de produits abrasif, pour vitres ou multi-usages.

Ils pourraient endommager les surfaces en plastique et d'autres pièces de l'appareil.

^ Sortez la boîte à produits.

Nettoyage du logement de la boîte à produits

^ Sortez le compartiment à assouplissant et le tube d'aspiration (flèches).

^ Nettoyez la boîte à produits, le compartiment à assouplissant et le tube d'aspiration à l'eau chaude. ^ Nettoyez également le tuyau sur lequel le tube d'aspiration s'emmanche.

^ Avec un goupillon, enlevez les restes de produit lessiviel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.

Nettoyez le canal d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon liquide peut s'agglutiner.

Le lave-linge est équipé d'un filtre destiné à protéger la valve d'arrivée d'eau.

^ Fermez le robinet.

^ Dévissez le tuyau d'arrivée d'eau du robinet.

Contrôlez le filtre logé à l'extrémité du tuyau d'arrivée d'eau tous les 6 mois. Il y a lieu de rapprocher les contrôles en cas de coupures fréquentes sur le réseau d'alimentation.

^ Extrayez le joint caoutchouc 1.

^ Saisissez la languette du filtre plastique 2 à l'aide d'une pince à bec fin et sortez-le. ^ Nettoyez-le. ^ Remontez les éléments. Vissez le flexible solidement au robinet et ouvrez ce dernier. Resserrez l'écrou en cas de fuite. Remontez impérativement le filtre après le nettoyage.

Recherche des anomalies

Que faire si . . . Vous pouvez remédier vous-même à la plupart des anomalies qui peuvent se produire en utilisation quotidienne. Vous économiserez du temps et des frais en n'appelant pas immédiatement le Service après-vente. Les tableaux suivants vous aideront à déceler les causes de la panne et à trouver la solution. Néanmoins il faut savoir que :

,Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l’utilisateur.

Le programme ne démarre pas. Message d’erreur Cause possible La diode Infroissable/ L'appareil n'est pas aliArrêt ne s'allume pas ou menté. la touche Départ ne clignote pas.

Vérifiez si – la fiche est branchée – le fusible est en bon état. Le programme Vidange/ La "Première mise en ser- Reportez vous au chapitre "Première mise en Essorage ne démarre vice" n'a pas été efpas lorsque vous le sé- fectuée. service" et suivez les instructions. lectionnez. Ouvrez le couvercle de La diode Surdosage les- Le couvercle de cuve sive clignote rapiden'est pas fermé. machine et fermez bien le ment et le programme couvercle de cuve. ne démarre pas.

Recherche des anomalies

Le programme de lavage a été interrompu et un message d'erreur s'affiche. Message d'erreur La diode de contrôle Vidange clignote.

Solution La diode de contrôle Arrivée d'eau clignote.

L'arrivée d'eau est fermée.

Le filtre dans le tuyau d'arrivée d'eau est bouché.

Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche K et positionnez le sélecteur sur Arrêt.

Aucun programme de lavage à plus de 60°C n'a été effectué depuis longtemps.

Pour éviter la formation de moisissures et d'odeurs dans votre lave-linge, démarrez le programme Coton 90°C avec une lessive universelle.

La diode de contrôle

Surdosage lessive est allumée.

Pendant le lavage, une mousse excessive s'est formée.

A la prochaine lessive, mettez moins de produit et suivez les indications de dosage du fabricant sur le paquet.

Rinçage clignote dans l'afficheur de déroulement.

Le lave-linge a détec- Relancez le programme. Si le té un défaut pendant message d'erreur apparaît de le cycle de lavage. nouveau, appelez le S.A.V.

La diode Infroissable/ La position du sélecteur de programme a été modifiée après le lancement du programme. Tournez le sélecArrêt clignote dans l'afficheur de déroule- teur de programme sur la position d'origine. ment.

Pour éliminer le message d'erreur : arrêtez le lave-linge avec la touche K et positionnez le sélecteur sur Arrêt. Les diodes SAV s'allument à la fin du programme et à la mise en marche du lave-linge.

Recherche des anomalies

Des résidus de lessive relativement gros restent dans la boîte à produits.

L'assouplissant n'est pas entraîné complètement ou il reste encore trop d'eau dans le compartiment §.

Ce n'est pas un défaut. Les bruits d'aspiration en début et en fin de vidange sont normaux. La pression d'eau n'est pas suffisante.

– Nettoyez le filtre dans le tuyau d'arrivée d'eau.

– Enfoncez éventuellement la touche Hydro plus. Versez à l'avenir la lessive puis le produit anticalcaire dans la boîte à produits.

Les lessives en poudre utilisées avec un anticalcaire ont tendance à coller.

Le tube d'aspiration n'est Nettoyez le tube d'aspiration, pas posé correctement cf. chapitre "Nettoyage et ou est obstrué. Entretien", Paragraphe "Nettoyage de la boîte à produits".

Recherche des anomalies

Des résidus élastiques gris adhèrent au linge lavé.

Vous avez versé trop peu de lessive ; le linge était fortement taché de graisse (huiles, crèmes).

La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge.

De la mousse s'échappe par l'avant du lave-linge.

Pendant le lavage, une mousse excessive s'est formée.

– Utilisez de la lessive en poudre contenant des agents de blanchiment. – Versez du détachant dans le compartiment j et la lessive liquide dans une boule-doseuse. – Ne mélangez jamais lessive liquide et détachant dans la boîte à produits. – Versez davantage de lessive ou utilisez des lessives liquides pour le linge portant ce type de taches. – Faites fonctionner le programme Blanc/Couleurs 60°C à vide avec de la lessive liquide avant le prochain lavage. – Essayez d'enlever les résidus de produit avec une brosse sur le linge sec. – Lavez le linge à l'avenir avec de la lessive liquide. Celle-ci ne contient pas de zéolithes. Mettez moins de lessive au prochain lavage. Veuillez respecter les indications de dosage sur l'emballage de la lessive.

Recherche des anomalies

Problème d'ouverture ou de fermeture. Anomalie Cause possible L'ouverture de tambour Un déséquilibre a emn'est pas en haut. pêché que le positionnement automatique du tambour s'effectue normalement.

Le couvercle de machine ne s'ouvre pas.

Le lave-linge n'est pas raccordé électriquement.

Le lave-linge n'est pas enclenché. Panne de courant.

Tournez le tambour sur la bonne position (jusqu'à ce que l'arrêt de tambour s'enclenche). Veillez dorénavant à mettre de grandes et de petites pièces de linge dans le tambour. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage. Branchez la fiche de l'appareil dans la prise. Enclenchez le lave-linge avec la touche K.

Ouvrez le couvercle, comme décrit à la fin de ce chapitre.

Le couvercle est bloqué dès que le bain dépasse 55°C afin d'éviter toute brûlure.

^ Dévissez le filtre jusqu'à ce que de l'eau s'écoule. Pour interrompre la vidange : ^ Arrêtez le lave-linge.

^ refermez le filtre.

^ Ouvrez la trappe de vidange avec le déverrouilleur jaune.

Dès que l'écoulement d'eau est fini :

Si la vidange est obstruée, le lave-linge peut contenir une quantité d'eau assez importante (max. 25 l).

,Attention : risque de brûlure si un programme haute température

était en cours ! Vidange ^ Placez une bassine sous la trappe. Ne dévissez pas complètement le filtre.

^ Dévissez complètement le filtre.

,Assurez-vous que le tambour est à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous risquez de vous blesser.

^ Vérifiez si la turbine tourne facilement. Sinon, enlevez les corps étrangers (boutons, pièces etc.) et nettoyez l'intérieur.

^ Remontez le filtre et verrouillez-le bien.

,De l'eau s'écoule du lave-linge si

le filtre n'est pas remonté et vissé à fond.

Pour éviter de perdre la lessive, versez environ 2 l d'eau par la boîte à produits après avoir nettoyé le filtre. L'eau superflue sera automatiquement vidangée avant le prochain lavage.

Actualisation de la programmation (diode PC) La diode PC est prévue pour l'actualisation par un technicien des programmes de lavage en fonction des évolutions techniques prévisibles. La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procédés de lavage. Miele vous signalera les possibilités d'actualiser votre lave-linge. Conditions et période de garantie Ce lave-linge bénéficie d'une garantie de 1 an. Afin d'enregistrer la garantie de votre produit, veuillez remplir notre formulaire d'enregistrement produit en ligne sur le site www.miele.fr dans la rubrique "Les services" ou nous renvoyer la carte constructeur jointe. Vous trouverez de plus amples informations sur les conditions de garantie dans le livret de garantie. Accessoires en option Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.

Installation et raccordement

Branchement électrique

Trappe d'accès au filtre, à la pompe et au déverrouillage manuel

Installation et raccordement

Démontage des sécurités de transport ^ Transportez le lave-linge jusqu'à son emplacement.

^ Dévissez les quatre vis extérieures A et retirez-les.

^ Dévissez complètement les quatre vis B. Ces vis doivent rester sur les sécurités de transport.

,Après avoir enlevé les tiges de transport, refermez les orifices. S'ils ne sont pas obturés, ils peuvent présenter un risque de blessure.

^ Fermez les quatre grands trous avec des caches.

Conservez les sécurités de transport et les vis. Les sécurités de transport doivent être montées avant tout transport du lave-linge (par ex. lors d'un déménagement) ! Remontage des sécurités de transport ^ Le remontage se fait en sens inverse du démontage.

^ Enlevez les sécurités de transport.

Compensez les inégalités du sol avec les pieds à vis.

Un plancher en béton est le mieux adapté. Il ne transmet pas de vibrations, contrairement à un plancher en bois ou un sol "mou".

,Les pieds de l'appareil et le sol doivent être secs sinon le lave-linge risque de déraper lors de l'essorage.

Evitez d'installer la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage. Sur un plancher en bois : – placez l'appareil sur une planche en bois (min. 60 x 45 x 3 cm). Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher. – installez la machine dans la mesure du possible dans un angle de la pièce. La stabilité du plancher y est meilleure.

^ Dévissez le pied (éventuellement les deux pieds) jusqu'à ce que le lave-linge soit droit.

^ Maintenez le pied avec une pince multiprises. ^ Vissez le contre-écrou à fond contre la carrosserie avec un tournevis.

Installation et raccordement

Le système Watercontrol Miele Le système anti-fuites Watercontrol Miele vous protège contre les risques de dégâts des eaux liés au lave-linge. Ce système comporte trois éléments : 1) le tuyau d'arrivée d'eau 2) l'électronique et le boîtier 3) le tuyau de vidange 1) Le tuyau d'arrivée d'eau – protection contre l'éclatement du tuyau

– La sécurité anti-débordement

Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse d'un certain niveau, la pompe de vidange est réactivée et l'eau est vidangée de façon contrôlée. 3) Le tuyau de vidange Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.

Le tuyau d'arrivée d'eau présente une pression d'éclatement supérieure à 7 000 kPa.

2) L'électronique et le boîtier – tôle de fond Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les vannes d'arrivée d'eau. L'arrivée d'eau est interrompue et l'eau se trouvant dans la cuve est vidangée.

Installation et raccordement

En cas de pression supérieure à 1 000 kPa, l'installation d'un réducteur de pression est indispensable. Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord fileté 3/4" (20/27). Si vous ne disposez pas d'un robinet de ce type, faites-le monter par un installateur agréé.

,Le raccord fileté est sous pression. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau.

Modifiez éventuellement la position du joint et du raccord fileté. Ce flexible n'est pas conçu pour l'eau chaude. Entretien En cas de remplacement, n'utilisez que le flexible d'origine Miele avec une pression d'éclatement supérieure à 7 000 kPa.

La taille de tuyau disponible va jusqu'à

5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs spécialisés. Possibilités de vidange : 1. Suspension dans un lavabo ou un évier :

– Si le bain est vidangé dans un lavabo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lave-linge.

^ Enfoncez l'extrémité du tuyau sur l'embout .

2. Raccordement à un tuyau d'évacuation plastique avec manchon caoutchouc (siphon non indispensable).

3. Evacuation dans une vidange au sol (puits d'écoulement). 4. Raccordement à un lavabo avec raccord plastique.

La prise avec mise à la terre doit toujours être accessible pour pouvoir débrancher le lave-linge de l'alimentation électrique. Le branchement doit être conforme aux normes EDF. Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel. Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA. Dans ce cas utiliser uniquement un disjoncteur de type A t. La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.

Données de consommation

Système Hydro plus Avec la fonction programmable Hydro plus, vous pouvez personnaliser les options de la touche Hydro plus.

– Le lave-linge a été arrêté avec la touche Marche/Arrêt.

– Le lave-linge est fermé. – Le sélecteur de programme est positionné sur Arrêt. Pressez la touche Départ et maintenez-la enfoncée pendant les opérations à .

Mettez le lave-linge en marche avec la touche K.

Le niveau d'eau est augmenté (plus d'eau) au lavage et au rinçage.

Attendez que la diode de la touche

Départ reste allumée sans clignoter. . .

Pour programmer et enregistrer, effectuez les opérations

à . Les fonctions programmables sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

La diode Trempage/Prélavage clignote

2 fois toutes les deux secondes et indique ainsi que le réglage d'usine est sur l'option 1. En appuyant sur la touche Départ vous pouvez sélectionner différentes options. La diode Trempage/Prélavage – clignote 1 fois = réglage 2 – clignote 2 fois = réglage 3 – clignote 3 fois = réglage 4 Arrêter le lave-linge avec la touche K. La touche Hydro plus est maintenant affectée au réglage que vous avez choisi. Celui-ci reste enregistré jusqu'à ce qu'un autre réglage soit programmé. 57

Fonctions programmables

Rythme délicat est désactivé en sortie usine. Pour programmer et enregistrer, effectuez les opérations à . Les fonctions programmables sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

Pressez la touche Départ et maintenez-la enfoncée pendant les opérations

à . Mettez le lave-linge en marche avec la touche K. Attendez que la diode de la touche Départ reste allumée sans clignoter. . . . . . puis relâchez la touche Départ. Positionnez le sélecteur de programme sur la position Coton Eco60: La diode Trempage/Prélavage ne clignote pas = rythme délicat est désactivé. clignote

= rythme délicat est activé.

– Le lave-linge a été arrêté avec la touche Marche/Arrêt.

Arrêter le lave-linge avec la touche K.

– Le lave-linge est fermé.

– Le sélecteur de programme est positionné sur Arrêt.

Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.

Le refroidissement du bain lessiviel est effectué en cas de sélection du programme Coton 90°C. Il est conseillé d'activer le refroidissement du bain dans les cas suivants : – pour éviter tout risque d'ébouillantage si le tuyau d'évacuation est fixé dans un lavabo ou un évier.

Pressez la touche Départ et maintenez-la enfoncée pendant les opérations

à . Mettez le lave-linge en marche avec la touche K. Attendez que la diode de la touche Départ reste allumée sans clignoter. . . . . . puis relâchez la touche Départ. Positionnez le sélecteur de programme sur Coton 40°C : La diode Trempage/Prélavage

– dans les bâtiments non pourvus d'un tuyau d'évacuation conforme à DIN

ne clignote pas = le refroidissement du bain lessiviel est désactivé.

Le refroidissement du bain lessiviel est désactivé en sortie usine.

Pour activer ou désactiver le refroidissement du bain lessiviel, appuyer sur la touche Départ.

Les fonctions programmables sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche

Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.

= le refroidissement du bain lessiviel est activé.

Arrêter le lave-linge avec la touche K.

Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.

– Le lave-linge a été arrêté avec la touche Marche/Arrêt. – Le lave-linge est fermé. – Le sélecteur de programme est positionné sur Arrêt.

Pour programmer et enregistrer, effectuez les opérations

à . Les fonctions programmables sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande. Condition : – Le lave-linge a été arrêté avec la touche Marche/Arrêt. – Le lave-linge est fermé. – Le sélecteur de programme est positionné sur Arrêt.

Pressez la touche Départ et maintenez-la enfoncée pendant les opérations

à . Mettez le lave-linge en marche avec la touche K. Attendez que la diode de la touche Départ reste allumée sans clignoter. . . . . . puis relâchez la touche Départ. Positionnez le sélecteur de programme sur la position Coton Eco40: La diode Trempage/Prélavage ne clignote pas = la fonction mémoire est désactivée. clignote

= la fonction mémoire est activée.

Vous pouvez activer ou désactiver la fonction mémoire en pressant la touche Départ.

Arrêter le lave-linge avec la touche K. Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.

Fonctions programmables

Temps de trempage Vous pouvez affectuer un temps de trempage au choix entre 30 minutes et deux heures (par pas de 30 minutes) à la touche Trempage. Si vous sélectionnez l'option Trempage, le temps du trempage sera ajouté au programme de lavage.

Pressez la touche Départ et maintenez-la enfoncée pendant les opérations

à . Mettez le lave-linge en marche avec la touche K. Attendez que la diode de la touche Départ reste allumée sans clignoter. . .

La touche Trempage est réglée sur un temps de trempage de deux heures en usine.

. . . puis relâchez la touche Départ.

Pour programmer et enregistrer, effectuez les opérations

La diode de contrôle Trempage/Prélavage clignote 1 fois toutes les deux secondes, pour indiquer que le temps de trempage réglé en usine est de deux heures.

Les fonctions programmables sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche

Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande. Condition : – Le lave-linge a été arrêté avec la touche Marche/Arrêt.

Positionnez le sélecteur de programme sur Coton 30°C:

En appuyant sur la touche Départ vous pouvez sélectionner différentes options.

La diode Trempage/Prélavage – clignote 1 fois= 2 h de temps de trempage

– Le lave-linge est fermé.

– clignote 2 fois= 1 h 30 de temps de trempage

– Le sélecteur de programme est positionné sur Arrêt.

– clignote 3 fois= 1 h de temps de trempage

– clignote 4 fois= 30 min de temps de trempage Arrêter le lave-linge avec la touche K. La durée choisie est maintenant affectée à la touche Trempage. Celle-ci reste enregistrée juqu'à ce qu'une autre durée soit programmée.

Accessoires en option

La marque Miele est une référence en matière de soin du linge. Les lave-linge Miele vous offrent de nombreux programmes spéciaux dont le déroulement est spécialement mis au point pour des textiles spécifiques. Avec le développement de sa propre série de produits de lavage et de soin du linge (CareCollection), Miele vous propose un système unique pour le lavage et l'entretien de votre linge. Voici une présentation des produits de la CareCollection Miele pour le linge. Vous pouvez commander ces articles et bien d'autres encore sur Internet :

Lessives spéciales Miele Le liquide imperméabilisant Miele enveloppe les fibres textiles et leur donne un effet hydrofuge, coupe-vent et antisalissant sans rendre la surface des vêtements collante. Le textile conserve entièrement ses propriétés respirantes et son élasticité.
