MODE D'EMPLOI LAVE-VAISSELLE-INTEGRABLE-WSIC3M17 WHIRLPOOL

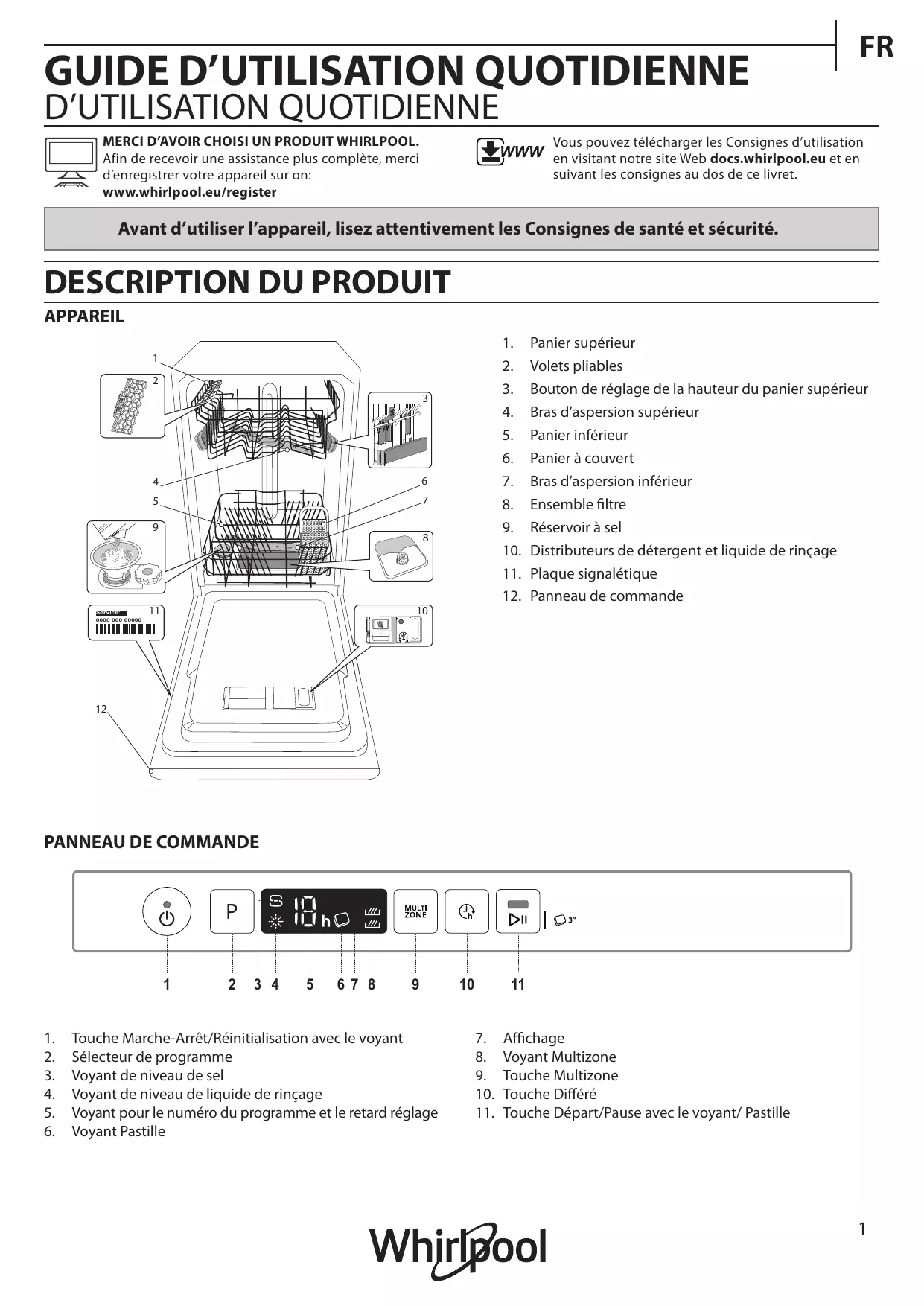

Distributeurs de détergent et liquide de rinçage Plaque signalétique Panneau de commande

Voyant de niveau de sel Voyant de niveau de liquide de rinçage Voyant pour le numéro du programme et le retard réglage Voyant Pastille

REMPLIR LE RÉSERVOIR DE SEL L’utilisation de sel empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l’appareil.

• Il est important de s’assurer que le réservoir de sel ne soit jamais vide. • Il est important de régler la dureté de l’eau. Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DES PROGRAMMES) et devrait être rempli quand le voyant NIVEAU DE SEL est allumé sur le panneau de commande. 1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire). 2. La première fois uniquement, vous devez effectuer l’opération suivante : Remplissez d’eau le réservoir à sel. 3. Placez l’entonnoir (voir figure) et remplissez le réservoir de sel jusqu’au bord (environ 1 kg); il est normal qu’un peu d’eau déborde. 4. Enlevez l’entonnoir et essuyez les résidus de sel autour de l’ouverture. Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s’endommager au point de ne plus être réparable). Lorsque vous devez ajouter du sel, nous vous recommandons d’effectuer l’opération avant de lancer le cycle de lavage.

RÉGLER LA DURETÉ DE L’EAU Pour que l’adoucisseur d’eau fonctionne à la perfection, il est important de régler la dureté de l’eau aux conditions existantes dans votre résidence. Cette information peut être obtenue de votre fournisseur d’eau local.

Le réglage par défaut est pour une dureté d’eau normale (3). • Allumer l’appareil en appuyant sur la touche MARCHE/ARRÊT. • Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT. • Appuyez sur la touche P pour 5 secondes; un bip se fait entendre. • Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT. • Le numéro de la sélection actuelle et le voyant de niveau de sel clignotent. • Appuyez sur la touche P pour sélectionner le niveau de dureté désiré (voir Tableau de dureté de l’eau). • Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT.

Tableau de dureté de l’eau

Level 1 Utilisez seulement le sel spécialement conçu pour les lavevaisselles. Lorsque le sel est versé dans l’appareil, le voyant AJOUTER DU SEL s’éteint. Si le réservoir de sel n’est pas rempli, l’adoucisseur d’eau et l’élément chauffant pourraient s’endommager.

(110 ml) du réservoir de remplissage - évitez les débordements. Si cela se produit, nettoyez les dégâts immédiatement avec un linge sec.

3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE Si vous n’êtes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumer le lave-vaisselle en utilisant la touche MARCHE/ARRÊT. • Éteignez-le en utilisant la touche MARCHE/ARRÊT. • Appuyez sur la touche P à trois reprises - vous entendrez un bip. • Allumez-le en utilisant la touche MARCHE/ARRÊT. • Le numéro du niveau de sélection actuelle et le voyant du niveau de liquide de rinçage clignotent. • Appuyez sur la touche P pour sélectionner la quantité de liquide de rinçage qui doit être utilisée. • Éteignez-le en utilisant la touche MARCHE/ARRÊT Le réglage est terminé! Si le niveau de liquide de rinçage est à ZÉRO (ÉCO), il n’y aura pas de liquide de rinçage distribué. Le voyant LIQUIDE DE RINÇAGE BAS ne s’allumera pas s’il ne reste plus de liquide de rinçage. Un maximum de 4 niveaux peuvent être réglés selon le modèle du lavevaisselle. Les réglages d’usine sont spécifiques au modèle, merci de suivre les instructions ci-dessus pour vérifier ceux qui s’appliquent à votre machine. • Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (1-2). • Si vous observez des gouttelettes d’eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (3-4).

REMPLIR LE DISTRIBUTEUR DE DÉTERGENT Pour ouvrir le distributeur de détergent, utilisez le dispositif d’ouverture A. Insérez le détergent dans le distributeur sec B seulement. PlaB cez la quantité de détergent pour le prélavage directement dans la

A cuve. 1. Lorsque vous mesurez la lessive, consultez les informations mentionnées précédemment pour ajouter la quantité correcte. À l’intérieur du distributeur B se trouvent des indications pour aider au dosage de la lessive. 2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre. 3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu’à ce que le dispositif soit fermement en place. Le distributeur de détergent s’ouvre automatiquement, au moment déterminé par le programme. Si vous utilisez un détergent « tout-en-un », nous vous conseillons d’utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les meilleurs résultats de lavage et séchage.

*) Les options ne peuvent pas toutes être utilisées en même temps. **) La durée du programme affichée à l’écran ou dans le livret est une approximation calculée dans des conditions normales. Le temps réel peut varier selon des facteurs comme la température et la pression de l’eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l’équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu’à 20 minutes.

Consommation en Veille : Consommation allumé : 5 W - Consommation éteint : 0,5W DESCRIPTION DES PROGRAMMES Consignes pour la sélection du cycle de lavage.

1 ÉCO Vaisselle sale. Programme standard, le plus efficace en termes de consommation d’énergie et d’eau.

Détermine le degré de saleté de la vaisselle et règle le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparaît sur l’afficheur et la durée du cycle est mise à jour.

3 INTENSIF Programme conseillé pour une vaisselle très sale, particulièrement adapté pour les poêles et les casseroles (ne pas utiliser avec la vaisselle délicate).

élevées, comme les verres et les tasses.

Veuillez noter que des cycles comme «1 Heure» ou «Rapide» sont plus efficaces pour la vaisselle légèrement sale. Pour réduire encore plus la consommation, attendez que le lavevaisselle soit plein avant de le faire fonctionner.

OPTIONS ET FONCTIONS Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Sélectionnez un programme et appuyez ensuite sur la touche MULTIZONE : le voyant sur la touche s’illumine et le symbole du panier sélectionné s’affiche à l’écran. Par défaut, l’appareil lave la vaisselle sur tous les paniers. Pour seulement laver la vaisselle sur un panier particulier, appuyez plusieurs fois sur cette touche: s’affiche à l’écran (panier inférieur seulement) s’affiche à l’écran (panier supérieur seulement) s’affiche à l’écran (l’option est ÉTEINTE et l’appareil lave la vaisselle sur tous les paniers). Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de détergent en conséquence.

Le début du programme peut être retardé pour une période entre 1 et 12 heures.

1. Appuyez sur la touche DIFFÉRÉ : le symbole «h» correspondant apparaît sur l’écran ; chaque fois que vous appuyez sur la touche, le temps (1 heure, 2 heures, etc. jusqu’à un max de 12 heures) avant le début du cycle de lavage augmente. 2. Sélectionnez le programme de lavage, appuyez sur le bouton START/Pause et dans les 4 secondes, fermez la porte : la minuterie commencera le compte à rebours. 3. Une fois le temps écoulé, le voyant «h» s’éteint et le cycle de lavage démarre. Pour ajuster le délai et sélectionner une période de temps plus courte, appuyez sur la touche DIFFÉRÉ. Pour l’annuler, appuyez sur la touche à plusieurs reprises pour éteindre le voyant «h» de départ différé sélectionné. La fonction DIFFÉRÉ ne peut pas réglée une fois le programme en cours.

PASTILLE Ce réglage vous permet d’optimiser le rendement du programme selon le type de détergent utilisé.

Appuyez sur la touche START/Pause pendant 3 secondes (le symbole correspondant s’illumine) si vous utilisez un détergent sous la forme d’une pastille (liquide de rinçage, sel, et détergent en une seule dose). Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur

(voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côtés jusqu’à ce qu’il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtés du panier et déplacez-le vers le bas. Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu’il est chargé. Ne JAMAIS soulever ou abaisser un seul côté du panier.

(exemple de chargement du panier inférieur)

PANIER À COUVERT Il comprend des grilles supérieures pour placer les couverts plus facilement. Il doit être placé à l’avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent

être placés dans le panier à couvert avec la pointe vers le bas, ou placés à l’horizontale dans le compartiment rabattable sur le panier supérieur.

VOLETS PLIABLES AVEC POSITIONS AJUSTABLES Les volets pliables latéraux peuvent être placés à trois hauteurs différentes pour optimiser le rangement de la vaisselle sur le panier.

Les verres de vin peuvent être placés de façon sécuritaire dans les volets pliables en insérant le pied de chaque verre dans la fente correspondante. Pour de meilleurs résultats lors du séchage, inclinez encore plus les volets pliables. Pour changer l’inclinaison, tirez le volet pliable, glissez-le légèrement, et placez-le à la position souhaitée.

3. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS).

4. REMPLIR DE DISTRIBUTEUR DE DÉTERGENT (voir TABLEAU DES PROGRAMMES). 5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P. Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS). 6. DÉMARRER Démarrez le cycle de lavage en appuyant sur le bouton START/ Pause (le témoin est allumé) et en fermant la porte dans les 4 secondes. Quand le programme démarre, vous entendez un bip simple. Si la porte n’a pas été fermée dans les 4 secondes, le signal d’alarme est activé. Dans ce cas, ouvrez la porte, appuyez sur le bouton START/Pause et fermez de nouveau la porte dans les 4 sec. 7. FIN DU CYCLE DE LAVAGE La fin du cycle de lavage est indiquée par des bips et par le clignotement du nombre de cycles de lavage sur l'écran. Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÊT. Pour éviter de vous brûler, attendez quelques minutes avant de retirer la vaisselle. Déchargez les paniers en commençant par le panier inférieur.

L’appareil s’éteint automatiquement durant des périodes d’inactivité prolongées pour réduire la consommation d’énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec à l’eau avant d’être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

MODIFIER UN PROGRAMME EN COURS Si vous avez sélectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle

: ouvrir la porte, appuyer sur le bouton MARCHE/ARRÊT et le maintenir enfoncé, la machine s’éteindra. Rallumez l’appareil en appuyant sur la touche MARCHE/ARRÊT et sélectionnez le nouveau cycle de lavage et les options désirées ; lancer le cycle en appuyant sur le bouton START/Pause et en fermant la porte. AJOUTER DE LA VAISSELLE Sans éteindre la machine, ouvrir la porte (Le voyant START/ Pause commencera à clignoter) (attention à la vapeur CHAUDE !) et placer la vaisselle à l’intérieur du lave-vaisselle. Appuyer sur le bouton START/Pause et fermer la porte dans les 4 sec, le cycle reprendra à l’endroit où il a été interrompu. INTERRUPTIONS IMPRÉVUES Si la porte est ouverte pendant le cycle de lavage, ou s’il y a une coupure de courant, le cycle s’arrête. Pour reprendre le cycle à l’endroit où il a été interrompu, appuyer sur le bouton START/Pause et fermer la porte. Pour plus d’information sur les fonctions, vous pouvez demander ou télécharger sur le Web le Guide d’utilisation et entretien en suivant les consignes à la dernière page.

AVIS ET CONSEILS CONSEILS Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n’avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu’elle tienne bien en place et ne risque pas de tomber; et placez les récipients avec les ouvertures vers le bas et les parties concaves/convexes de côté pour permettre à l’eau d’atteindre toutes les surfaces et couler librement. Avertissement : les couvercles, poignées, plaques et poêles à frire n’empêchent pas les bras d’aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaisselle et les casseroles très sales devraient être placées sur le panier inférieur car les jets d’eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. Après avoir chargé l’appareil, assurez-vous que les bras d’aspersion peuvent bouger librement.

HYGIÈNE Pour éviter les odeurs et les dépôts qui pourraient s’accumuler dans le lave-vaisselle, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancer le programme sans vaisselle pour nettoyer l’appareil.

VAISSELLE QUI NE CONVIENT PAS

• Vaisselle et couverts en bois. • Verres décoratifs délicats, produits artisanaux, et vaisselle antique. Les garnitures ne sont pas résistantes. • Les pièces en matériel synthétique qui ne supportent pas les hautes températures. • La vaisselle en cuivre ou en étain. • La vaisselle tachée de cendre, de cire, de graisse lubrifiante, ou d’encre. Les couleurs des garnitures de verre et des pièces d’aluminium/ argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi devenir opaque après plusieurs cycles de lavage. VERRES ET VAISSELLE ENDOMMAGÉS • Seulement utiliser des verres ou de la porcelaine qui sont lavables au lave-vaisselle conformément aux recommandations du fabricant. • Utilisez un détergent doux, adéquat pour la vaisselle. • Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé

FR NETTOYAGE ET ENTRETIEN NETTOYER L’ENSEMBLE FILTRE Nettoyez régulièrement l’ensemble filtre pour éviter qu’il ne se bouche et pour permettre aux eaux usées de bien s’éliminer. L’ensemble filtre comprend trois filtres qui séparent les résidus de nourriture de l’eau de lavage pour ensuite faire circuler l’eau : vous devez les garder propres pour obtenir les meilleurs résultats lors du lavage.

À l’occasion, des résidus de nourriture s’incrustent dans les bras d’aspersion et bloquent les trous utilisés pour asperger de l’eau. Il est donc conseillé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

N’utilisez pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté.

Après plusieurs lavages, vérifiez l’ensemble filtre et, au besoin, nettoyezle soigneusement avec de l’eau courante, en utilisant une brosse non métallique, et en suivant les consignes suivantes : 1. Tournez le filtre cylindrique A dans le sens antihoraire et retirez-le (Fig. 1). 2. Enlevez le panier du filtre B en appliquant une légère pression sur les volets latéraux (Fig. 2). 3. Retirez la plaque du filtre en acier inoxydable C (Fig. 3). 4. Inspecter la cavité et enlever les résidus de nourriture. NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Le lave-vaisselle démarre automatiquement lorsque le courant revient.

La porte du lave-vaisselle n’est pas fermée. Poussez vigoureusement la porte pour entendre le « clic ».

Les commandes ne fonctionnent pas.

Éteindre l’appareil en appuyant sur la touche MARCHE/ARRÊT, rallumez-le environ une minute après, et réinitialisez le programme.

Le lave-vaisselle Le cycle de lavage n’est pas encore terminé. ne se vidange

Le tuyau de vidange est plié. pas. Le conduit de vidange de l’évier est bouché. Le filtre est bouché par des résidus de nourriture. Le lave-vaisselle La vaisselle s’entrechoque. fait beaucoup de bruit. Il y a une trop grande quantité de mousse.

Attendre que le cycle se termine.

Assurez-vous que le tuyau de vidange n’est pas plié (voir CONSIGNES D’INSTALLATION). Nettoyez le conduit de vidange de l’évier.

La vaisselle n’est pas propre.

La vaisselle n’est pas bien placée.

Replacez la vaisselle (voir CHARGEMENT DES PANIERS).

Les bras d’aspersion ne bougent pas librement, ils sont gênés par la vaisselle.

Replacez la vaisselle (voir CHARGEMENT DES PANIERS).

Le cycle de lavage est trop délicat.

Sélectionnez le cycle de lavage approprié

(voir TABLEAU DES PROGRAMMES).

Il y a une trop grande quantité de mousse.

Le détergent a été mal mesuré ou il n’est pas adéquat pour les lave

-vaisselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).

Le bouchon du compartiment de liquide de rinçage n’est pas bien fermé.

Assurez-vous que le bouchon du distributeur de liquide de rinçage est fermé.

Le filtre est sale ou bouché.

Nettoyez l’ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).

Il n’y a pas de sel.

Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).

Nettoyez le filtre (voir NETTOYAGE DE L’ENSEMBLE FILTRE).

Replacez la vaisselle (voir CHARGEMENT DES PANIERS). Le détergent a été mal mesuré ou il n’est pas adéquat pour les lave -vaisselles (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT). Réinitialisez le lavevaisselle en appuyant sur la touche DRAINER (voir OPTIONS ET FONCTIONS) et lancez un nouveau programme sans détergent.

GUIDE D’ENTRETIEN ET DE DÉPANNAGE Plus plus d’information sur les procédures d’entretien et de dépannage, voir les Consignes d’utilisation. Les Consignes d’utilisation peuvent être obtenu de la façon suivante :

• Service après-vente; numéro de téléphone, voir le livret de garantie. • télécharger du site Web : docs.whirlpool.eu • utilisez le code QR :

CONTACTER LE SERVICE APRÈS-VENTE Lorsque vous communiquez avec le Service

Après-vente, vous devez donner les codes affichés sur la plaque signalétique qui se trouve du côté intérieur gauche ou droit de la porte du lave-vaisselle. Le numéro de téléphone est disponible dans le livret de garantie ou sur le site Web: www.whirlpool.eu
